Lavadora de Roupas LP12Q

Manual do Usuário

Obrigado por escolher a Electrolux. Neste manual você encontra todas as informações para a sua segurança e o uso adequado de sua Lavadora. Leia todas as instruções antes de utilizar o aparelho e guarde-as para futuras referências. Em caso de qualquer dúvida, ligue gratuitamente para o Serviço de Atendimento ao

Consumidor (0800 728 8778).

Guardeanotafiscal decompra. A garantia só é válida mediante sua apresentação

no ServiçoAutorizado Electrolux.

A etiqueta de identificação

onde estão as informações do código, modelo, fabricante e outras, será utilizada pelo Serviço

Autorizado Electrolux caso sua Lavadora necessite de reparo. Não retire-a do local onde está adesivada.

Consulte nosso site na Internet www.electrolux. com.br, nele você poderá encontrar informações sobre acessórios originais Electrolux, assim como informações de manuais e catálogos de toda a linha de produtos Electrolux.

Dicas Ambientais

O material da embalagem é reciclável. Procure selecionar plásticos, papel e papelão e enviar às companhias de reciclagem.

Este produto não pode ser tratado

como lixo doméstico. Em vez disso deve ser entregue ao centro de coleta seletiva para reciclagem de equipamentos eletro-eletrônicos.

Índice
Segurança.......................................................	02
Descrição da Lavadora..................................	04
Instalação........................................................	05
Como Usar......................................................	08
Painel de Controle..........................................	09

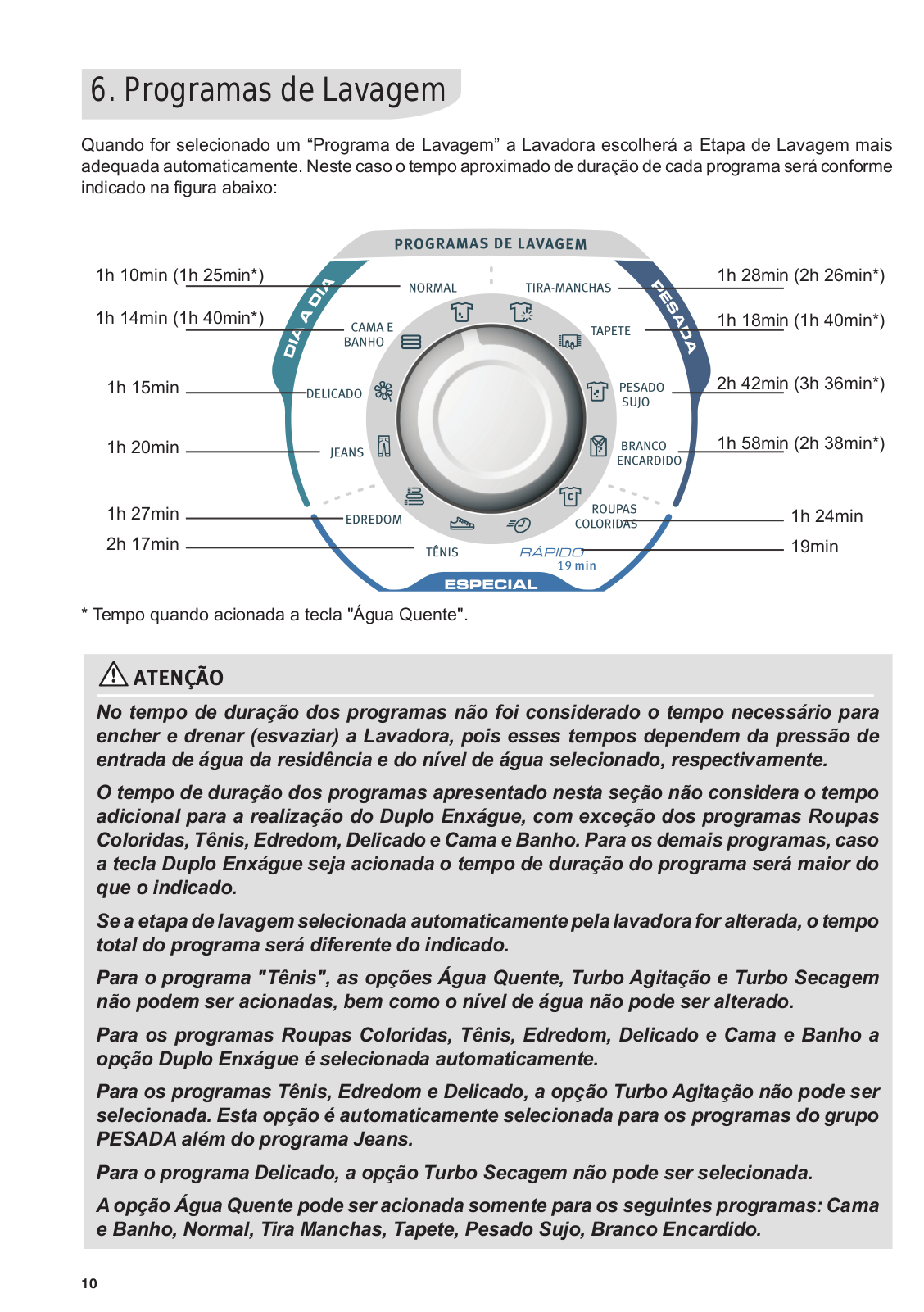

Programas de Lavagem.................................	10

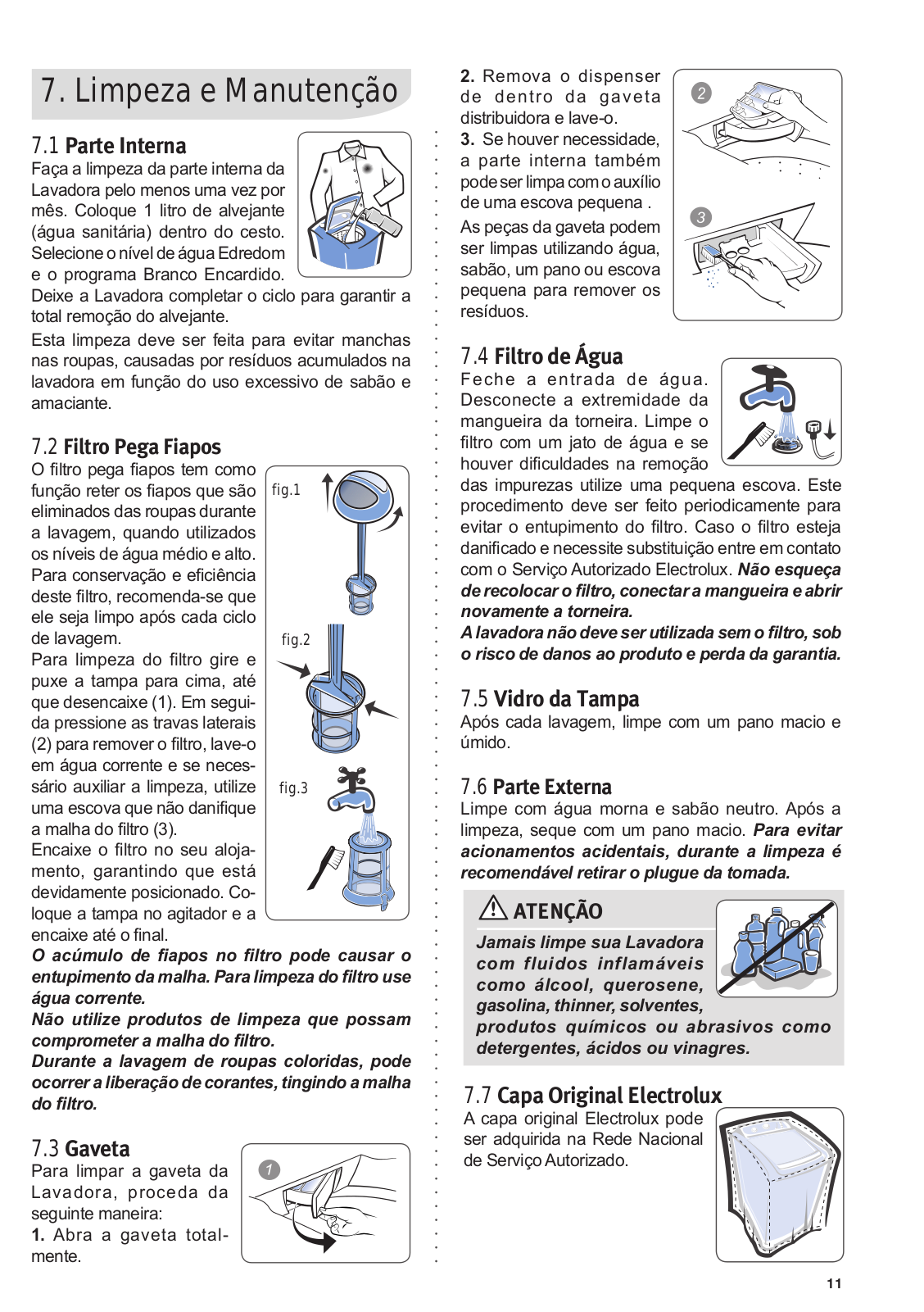

Limpeza e Manutenção..................................	11

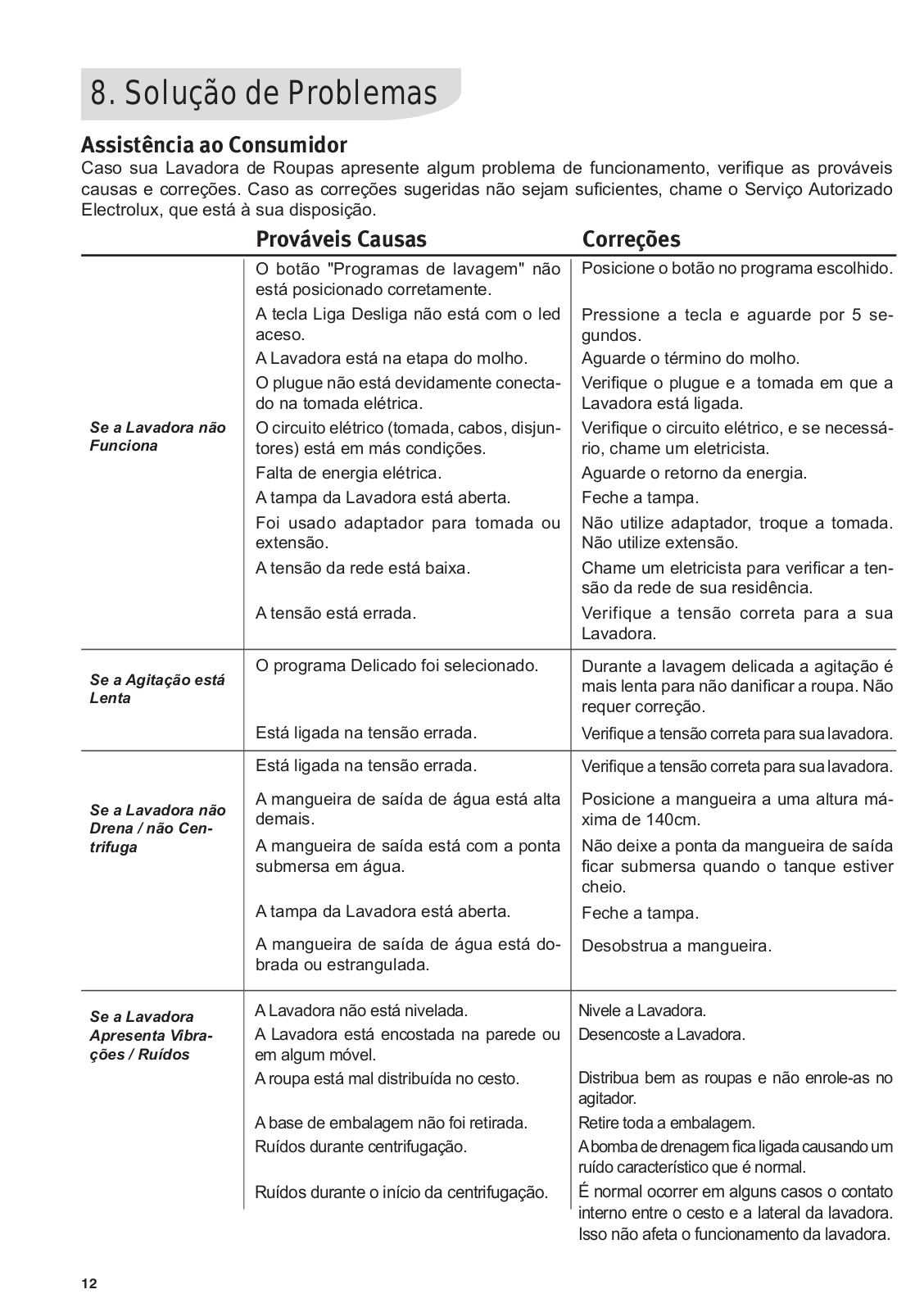

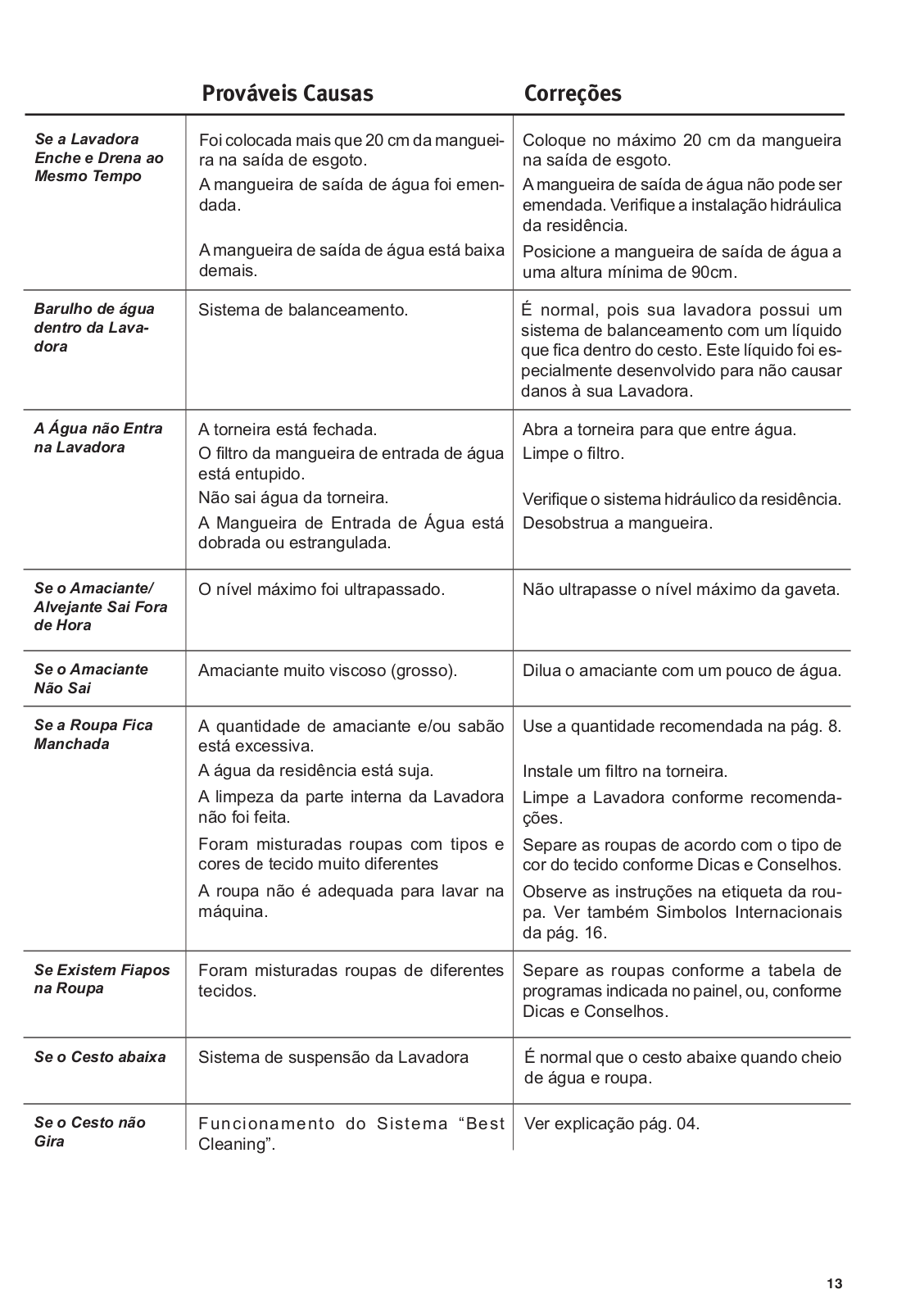

Solução de Problemas...................................	12
Dicas e Conselhos.........................................	15

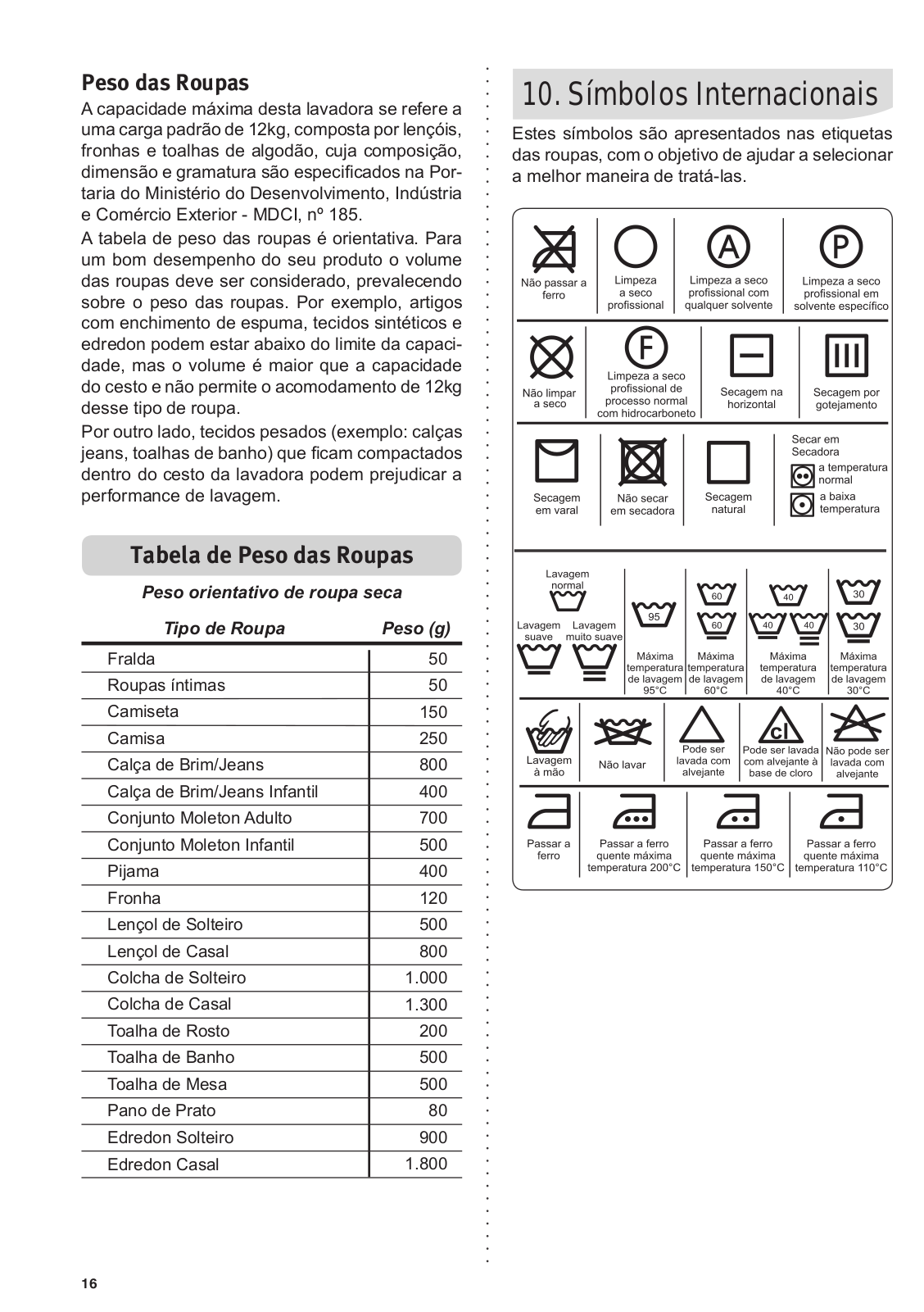

Símbolos Internacionais................................	16

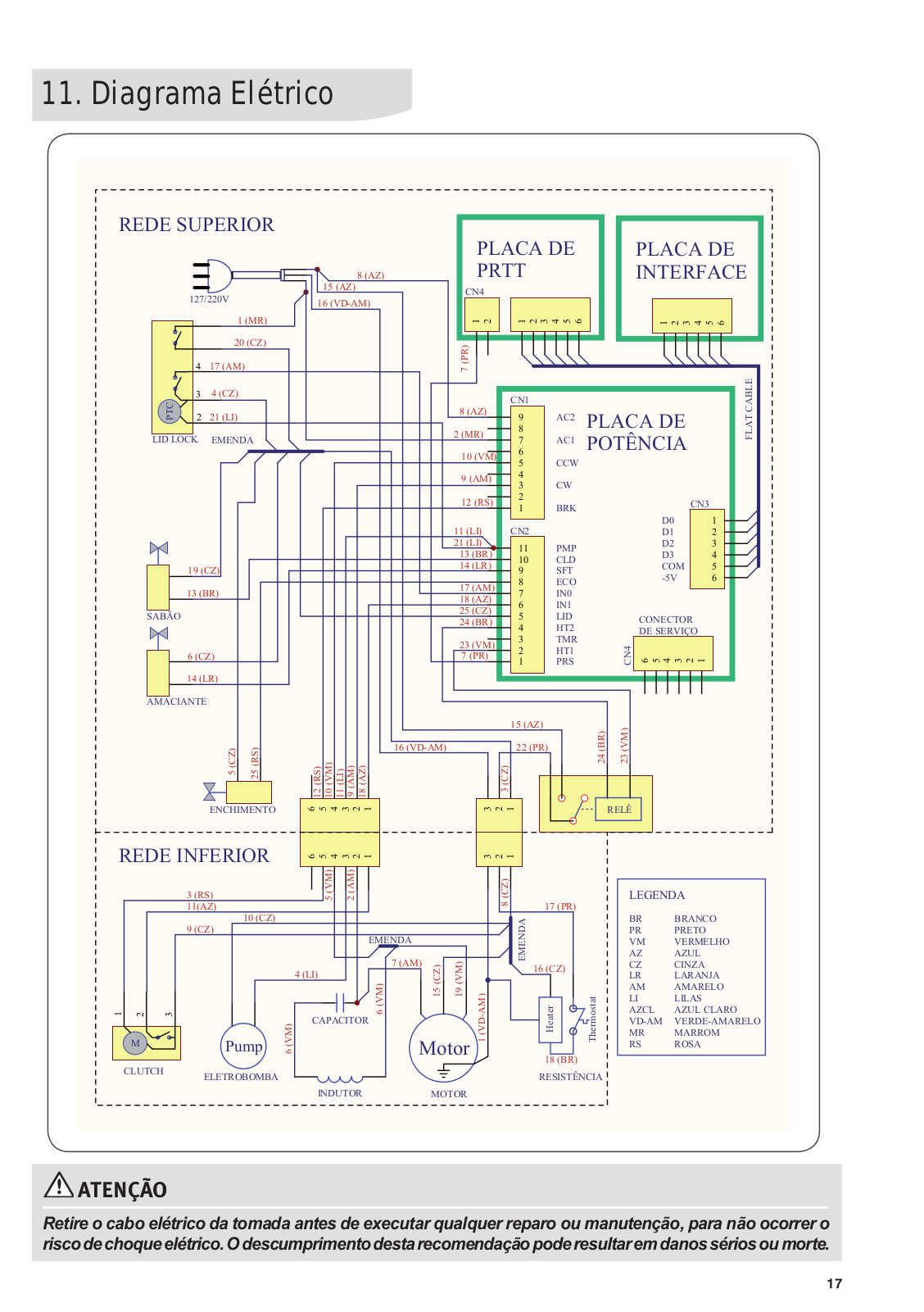

Diagrama Elétrico...........................................	17

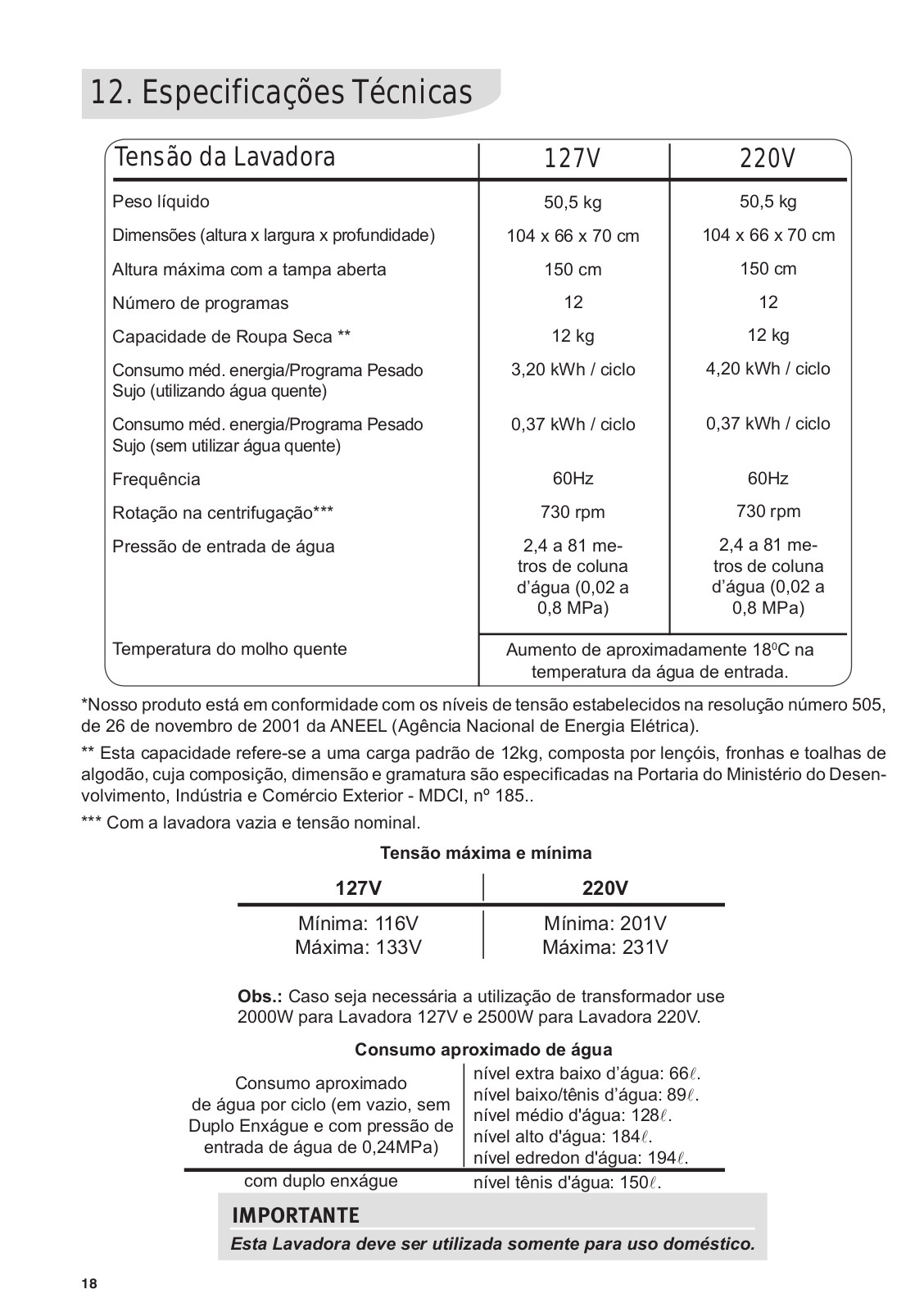

Especificações Técnicas...............................	18

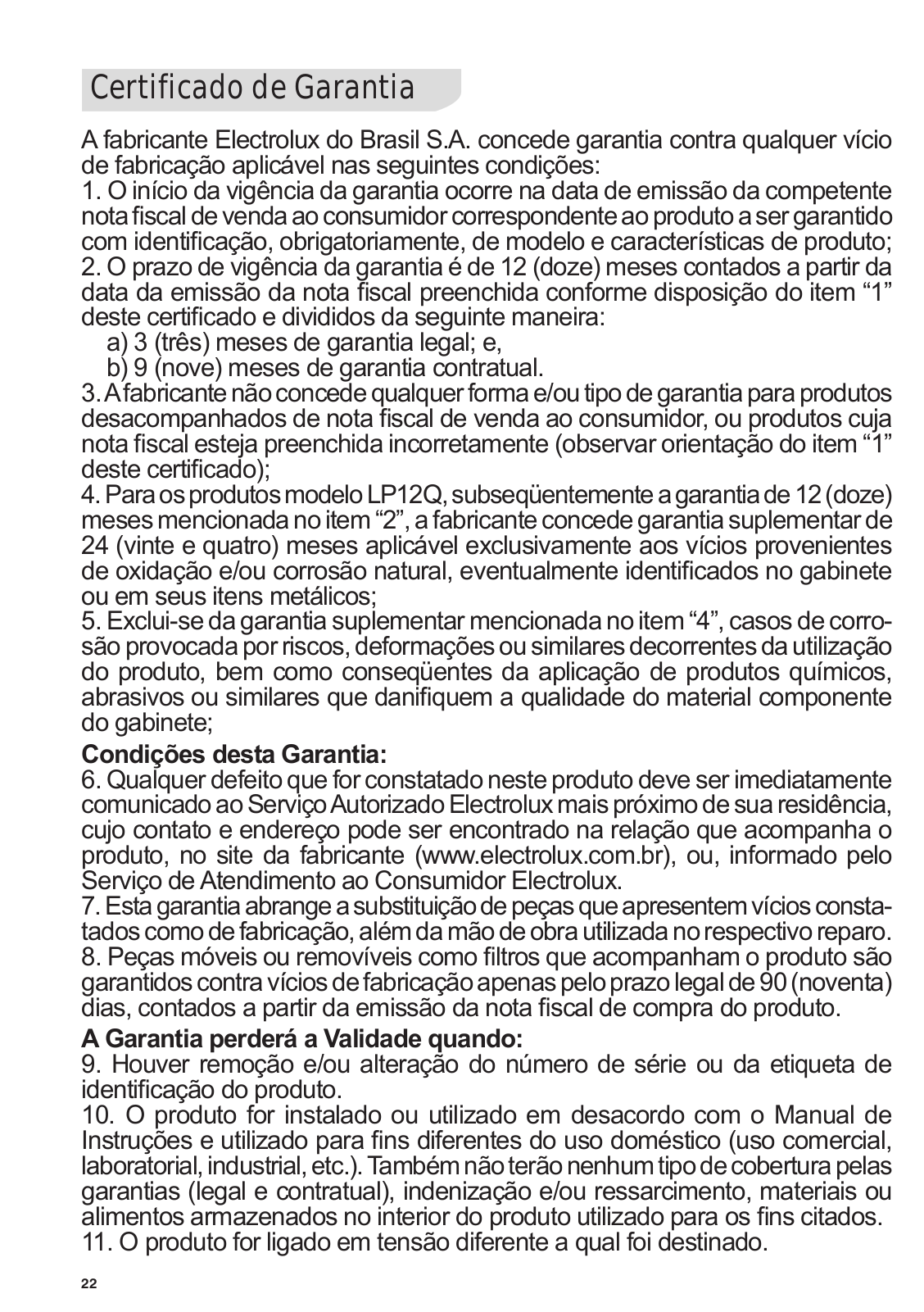

Certificado de Garantia..................................	22

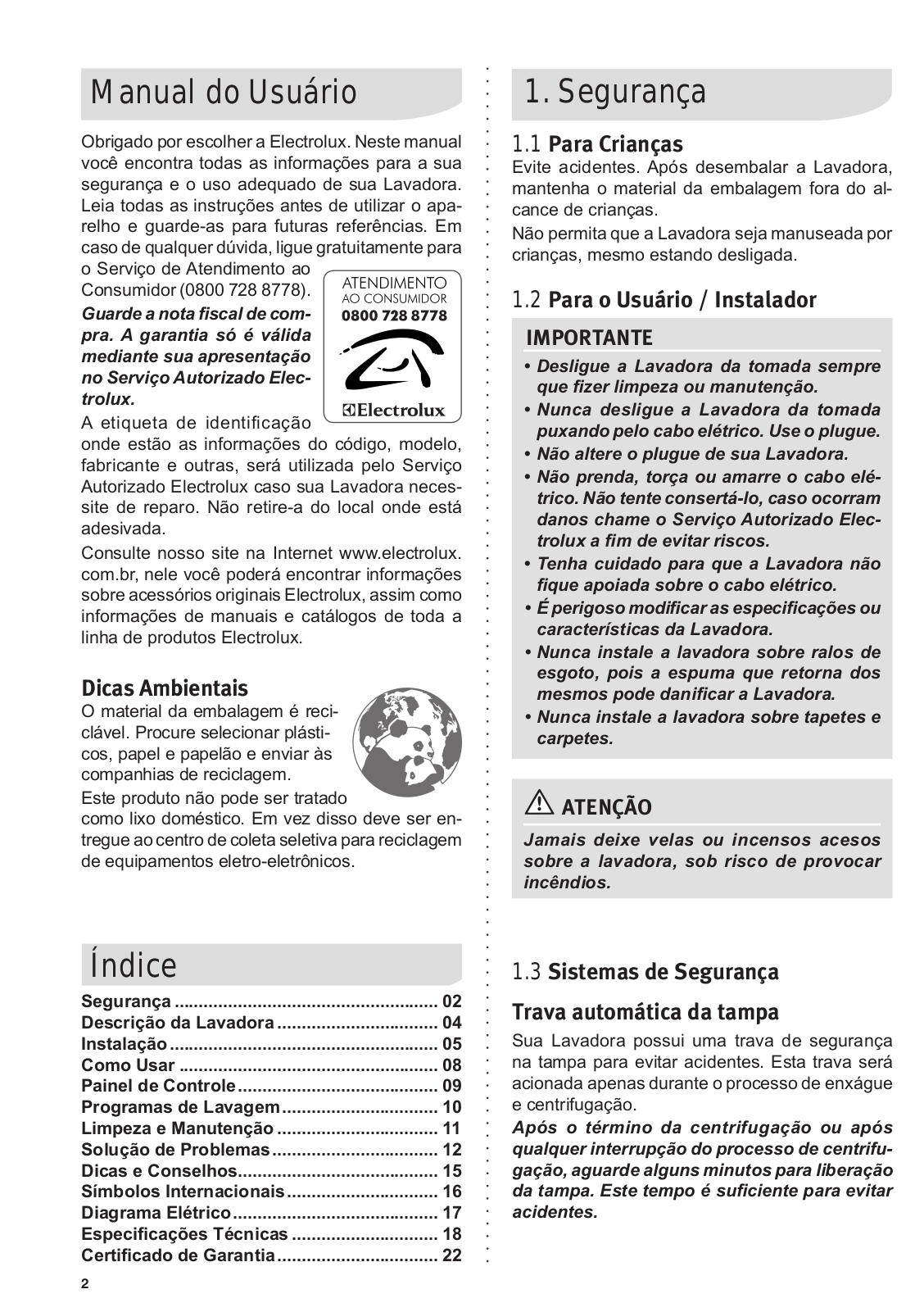

1.Segurança

1.1Para Crianças

Evite acidentes. Após desembalar a Lavadora, mantenha o material da embalagem fora do alcance de crianças.

Não permita que a Lavadora seja manuseada por crianças, mesmo estando desligada.

1.2 Para o Usuário / Instalador

IMPORTANTE

•Desligue a Lavadora da tomada sempre que fizer limpeza ou manutenção.

•Nunca desligue a Lavadora da tomada puxando pelo cabo elétrico. Use o plugue.

•Não altere o plugue de sua Lavadora.

•Não prenda, torça ou amarre o cabo elétrico. Não tente consertá-lo, caso ocorram danos chame o Serviço Autorizado Electrolux a fim de evitar riscos.

•Tenha cuidado para que a Lavadora não fique apoiada sobre o cabo elétrico.

•É perigoso modificar as especificações ou características da Lavadora.

•Nunca instale a lavadora sobre ralos de esgoto, pois a espuma que retorna dos mesmos pode danificar a Lavadora.

•Nunca instale a lavadora sobre tapetes e carpetes.

ATENÇÃO

Jamais deixe velas ou incensos acesos sobre a lavadora, sob risco de provocar incêndios.

1.3 Sistemas de Segurança

Trava automática da tampa

Sua Lavadora possui uma trava de segurança na tampa para evitar acidentes. Esta trava será acionada apenas durante o processo de enxágue e centrifugação.

Após o término da centrifugação ou após qualquer interrupção do processo de centrifugação, aguarde alguns minutos para liberação da tampa. Este tempo é suficiente para evitar acidentes.

2

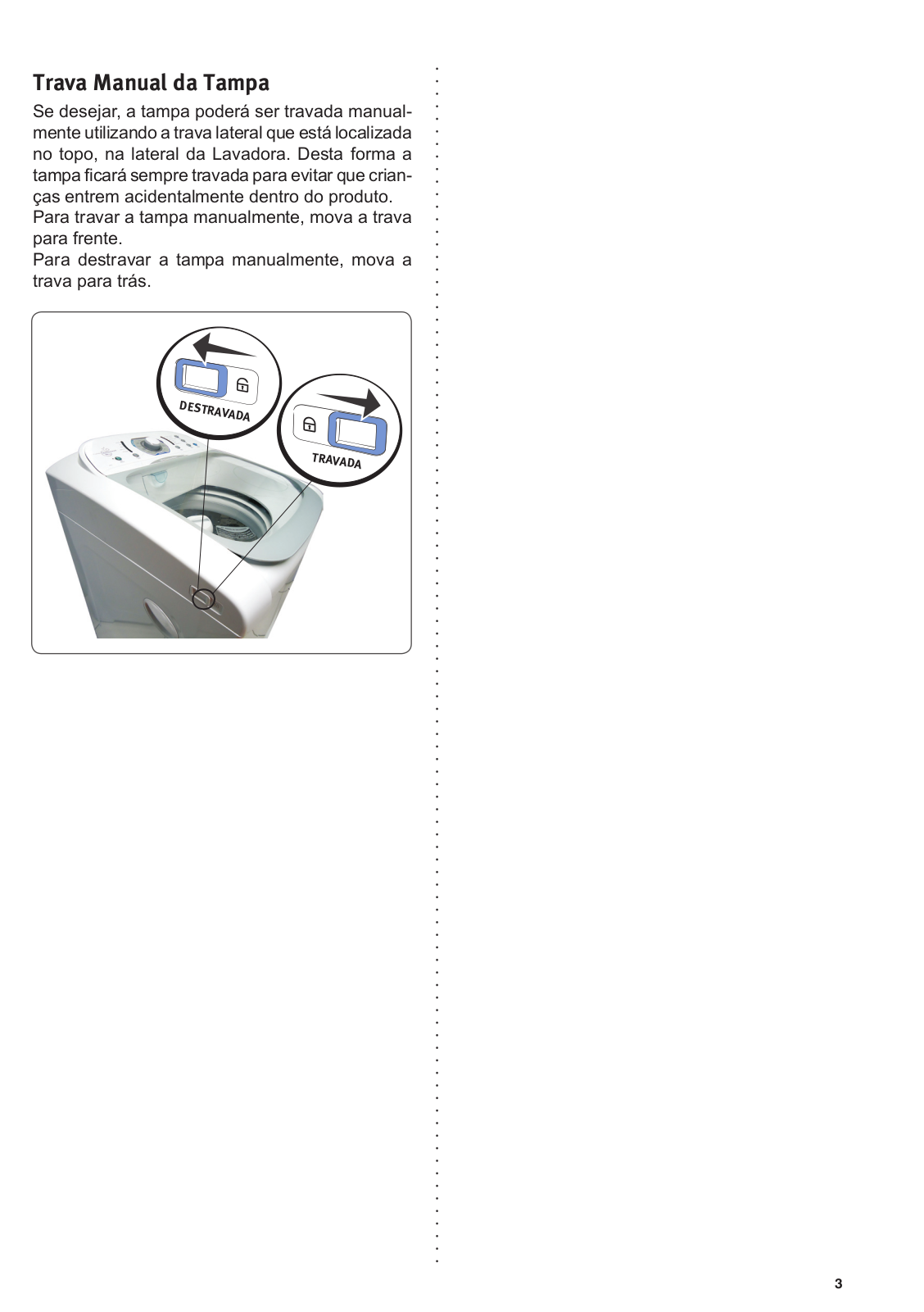

Trava Manual da Tampa

Se desejar, a tampa poderá ser travada manualmente utilizando a trava lateral que está localizada no topo, na lateral da Lavadora. Desta forma a tampa ficará sempre travada para evitar que crian-

ças entrem acidentalmente dentro do produto. Para travar a tampa manualmente, mova a trava para frente.

Para destravar a tampa manualmente, mova a trava para trás.

STRA	DA
VA

TRAVADA

3

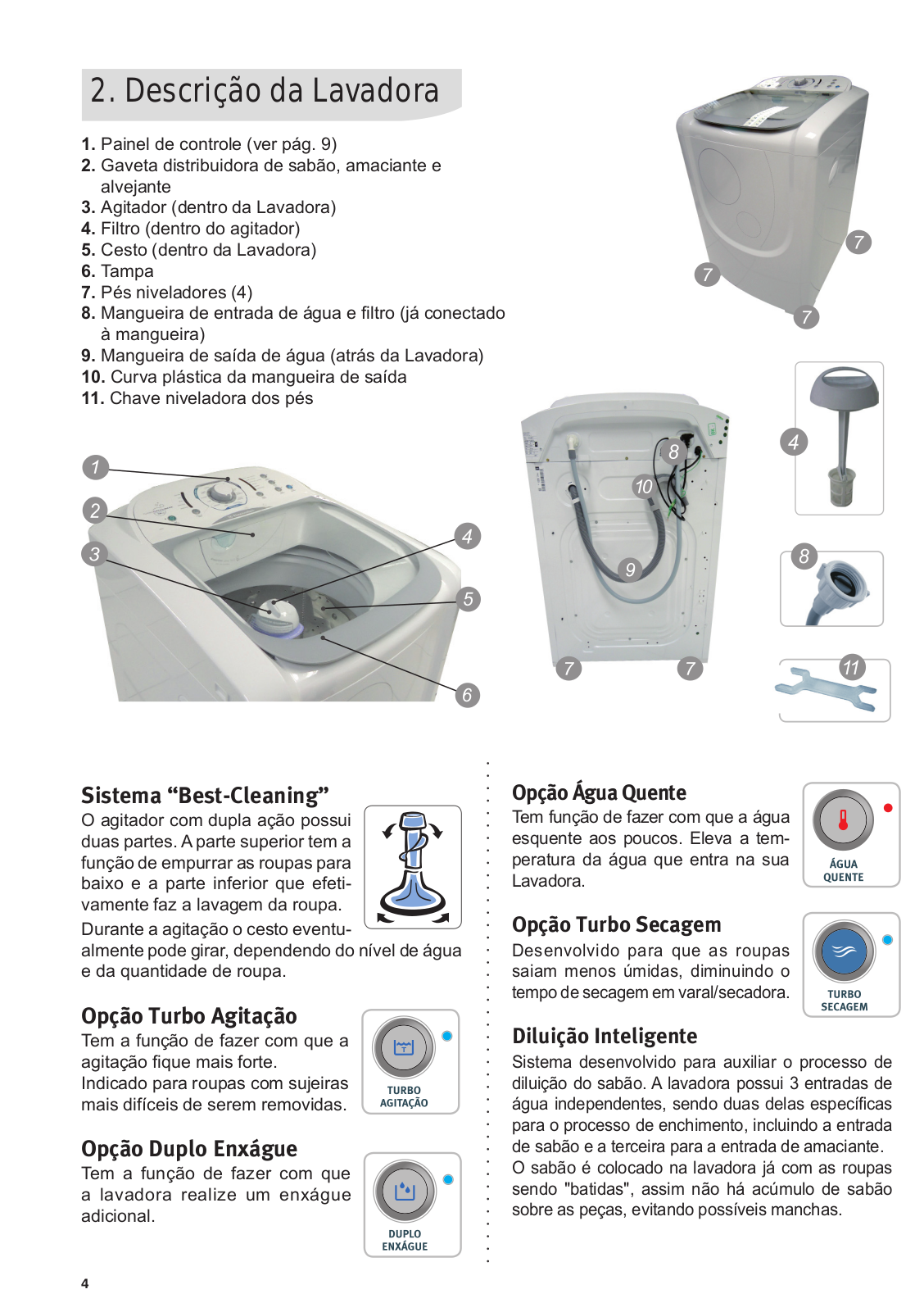

2.Descrição da Lavadora

1.Painel de controle (ver pág. 9)

2.Gaveta distribuidora de sabão, amaciante e alvejante

3.Agitador (dentro da Lavadora)

4.Filtro (dentro do agitador)

5.Cesto (dentro da Lavadora)

6.Tampa

7.Pés niveladores (4)

8.Mangueira de entrada de água e filtro (já conectado

à mangueira)

9.Mangueira de saída de água (atrás da Lavadora)

10.Curva plástica da mangueira de saída

11.Chave niveladora dos pés

Sistema “Best-Cleaning”

O agitador com dupla ação possui duas partes. A parte superior tem a função de empurrar as roupas para baixo e a parte inferior que efetivamente faz a lavagem da roupa.

Durante a agitação o cesto eventu-

almente pode girar, dependendo do nível de água e da quantidade de roupa.

Opção Turbo Agitação

Tem a função de fazer com que a agitação fique mais forte.

Indicado para roupas com sujeiras mais difíceis de serem removidas.

Opção Duplo Enxágue

Tem a função de fazer com que a lavadora realize um enxágue adicional.

Opção Água Quente

Tem função de fazer com que a água esquente aos poucos. Eleva a temperatura da água que entra na sua Lavadora.

Opção Turbo Secagem

Desenvolvido para que as roupas saiam menos úmidas, diminuindo o tempo de secagem em varal/secadora.

Diluição Inteligente

Sistema desenvolvido para auxiliar o processo de diluição do sabão. A lavadora possui 3 entradas de

água independentes, sendo duas delas específicas para o processo de enchimento, incluindo a entrada de sabão e a terceira para a entrada de amaciante.

O sabão é colocado na lavadora já com as roupas sendo "batidas", assim não há acúmulo de sabão sobre as peças, evitando possíveis manchas.

4

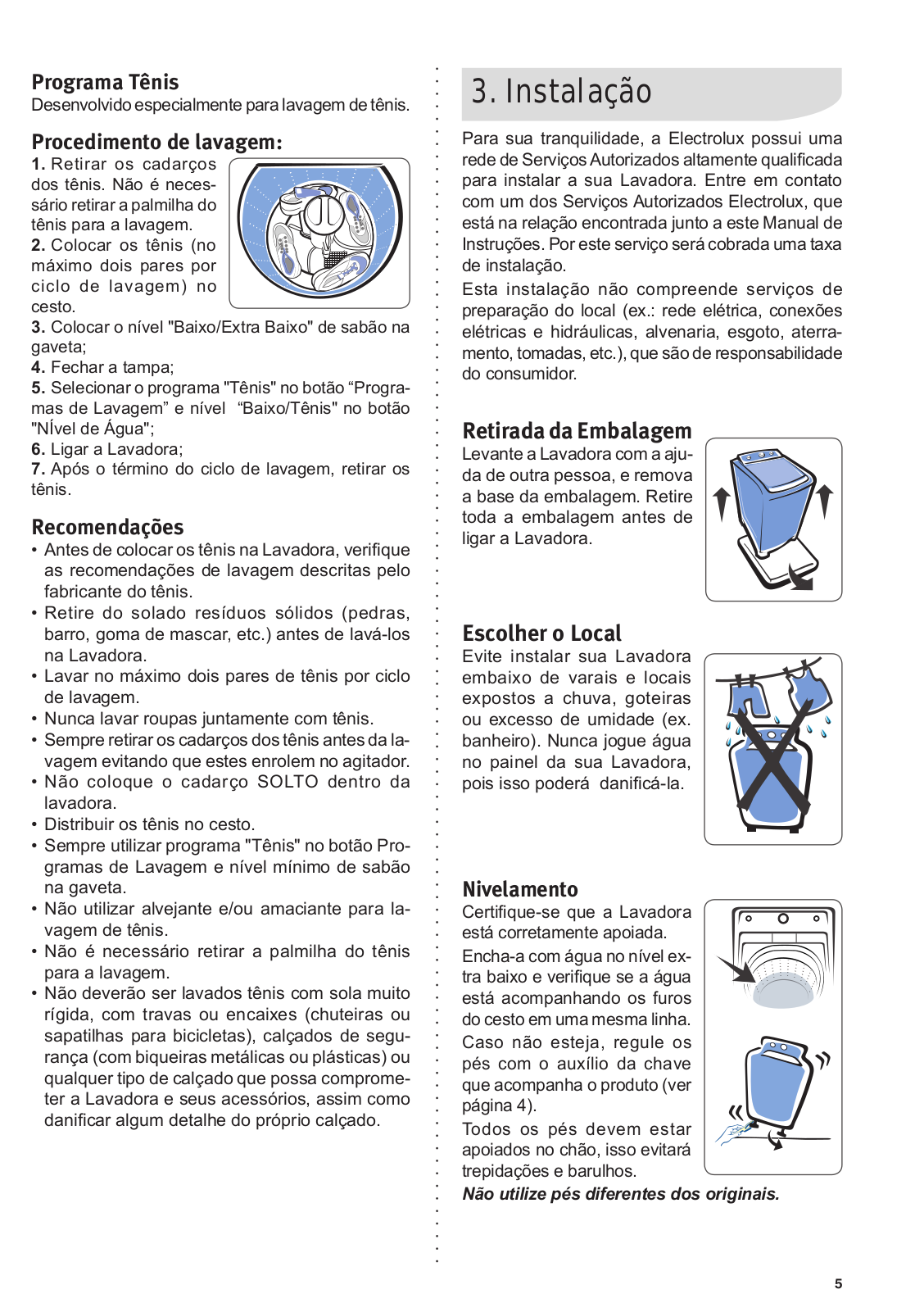

Programa Tênis

Desenvolvido especialmente para lavagem de tênis.

Procedimento de lavagem:

1. Retirar os cadarços dos tênis. Não é neces-

sário retirar a palmilha do tênis para a lavagem. 2. Colocar os tênis (no

máximo dois pares por ciclo de lavagem) no cesto.

3.Colocar o nível "Baixo/Extra Baixo" de sabão na gaveta;

4.Fechar a tampa;

5.Selecionar o programa "Tênis" no botão “Programas de Lavagem” e nível “Baixo/Tênis" no botão "NÍvel de Água";

6.Ligar a Lavadora;

7.Após o término do ciclo de lavagem, retirar os tênis.

Recomendações

•Antes de colocar os tênis na Lavadora, verifique as recomendações de lavagem descritas pelo fabricante do tênis.

•Retire do solado resíduos sólidos (pedras, barro, goma de mascar, etc.) antes de lavá-los na Lavadora.

•Lavar no máximo dois pares de tênis por ciclo de lavagem.

•Nunca lavar roupas juntamente com tênis.

•Sempre retirar os cadarços dos tênis antes da lavagem evitando que estes enrolem no agitador.

•Não coloque o cadarço SOLTO dentro da lavadora.

•Distribuir os tênis no cesto.

•Sempre utilizar programa "Tênis" no botão Programas de Lavagem e nível mínimo de sabão na gaveta.

•Não utilizar alvejante e/ou amaciante para lavagem de tênis.

•Não é necessário retirar a palmilha do tênis para a lavagem.

•Não deverão ser lavados tênis com sola muito rígida, com travas ou encaixes (chuteiras ou sapatilhas para bicicletas), calçados de segurança (com biqueiras metálicas ou plásticas) ou qualquer tipo de calçado que possa comprometer a Lavadora e seus acessórios, assim como danificar algum detalhe do próprio calçado.

3. Instalação

Para sua tranquilidade, a Electrolux possui uma rede de ServiçosAutorizados altamente qualificada para instalar a sua Lavadora. Entre em contato com um dos Serviços Autorizados Electrolux, que está na relação encontrada junto a este Manual de Instruções. Por este serviço será cobrada uma taxa de instalação.

Esta instalação não compreende serviços de preparação do local (ex.: rede elétrica, conexões elétricas e hidráulicas, alvenaria, esgoto, aterramento, tomadas, etc.), que são de responsabilidade do consumidor.

Retirada da Embalagem

Levante a Lavadora com a ajuda de outra pessoa, e remova a base da embalagem. Retire toda a embalagem antes de ligar a Lavadora.

Escolher o Local

Evite instalar sua Lavadora embaixo de varais e locais expostos a chuva, goteiras ou excesso de umidade (ex. banheiro). Nunca jogue água no painel da sua Lavadora, pois isso poderá danificá-la.

Nivelamento

Certifique-se que a Lavadora

está corretamente apoiada.

Encha-a com água no nível extra baixo e verifique se a água está acompanhando os furos do cesto em uma mesma linha.

Caso não esteja, regule os

pés com o auxílio da chave que acompanha o produto (ver

página 4).

Todos os pés devem estar apoiados no chão, isso evitará trepidações e barulhos.

Não utilize pés diferentes dos originais.

5

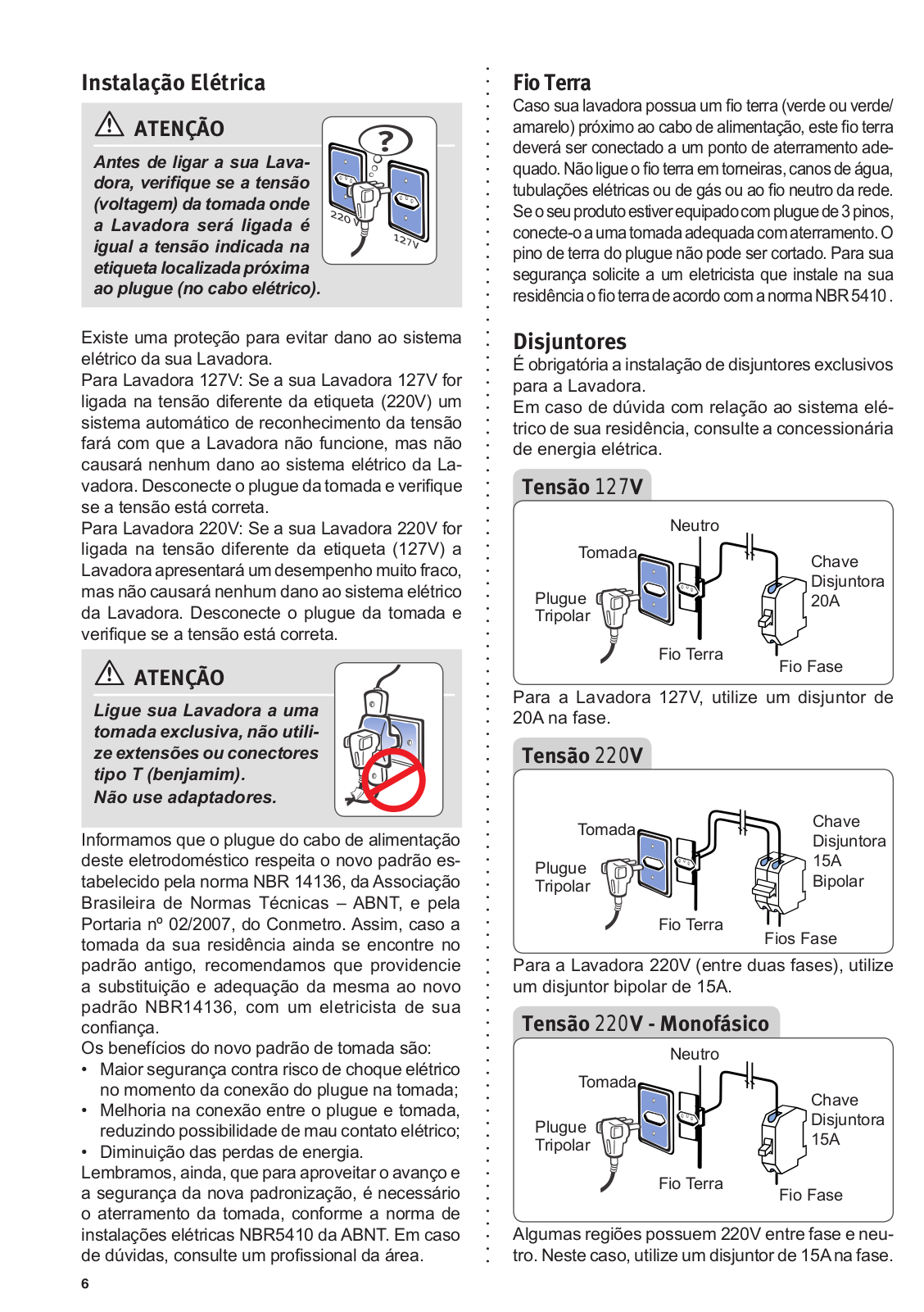

Instalação Elétrica

ATENÇÃO

Antes de ligar a sua Lavadora, verifique se a tensão (voltagem) da tomada onde a Lavadora será ligada é igual a tensão indicada na etiquetalocalizadapróxima

ao plugue (no cabo elétrico).

Existe uma proteção para evitar dano ao sistema elétrico da sua Lavadora.

Para Lavadora 127V: Se a sua Lavadora 127V for ligada na tensão diferente da etiqueta (220V) um sistema automático de reconhecimento da tensão fará com que a Lavadora não funcione, mas não causará nenhum dano ao sistema elétrico da Lavadora. Desconecte o plugue da tomada e verifique se a tensão está correta.

Para Lavadora 220V: Se a sua Lavadora 220V for ligada na tensão diferente da etiqueta (127V) a

Lavadora apresentará um desempenho muito fraco, mas não causará nenhum dano ao sistema elétrico da Lavadora. Desconecte o plugue da tomada e verifique se a tensão está correta.

ATENÇÃO

Ligue sua Lavadora a uma tomada exclusiva, não utilizeextensõesouconectores tipo T (benjamim).

Não use adaptadores.

Informamos que o plugue do cabo de alimentação deste eletrodoméstico respeita o novo padrão estabelecido pela norma NBR 14136, da Associação

Brasileira de Normas Técnicas – ABNT, e pela

Portaria nº 02/2007, do Conmetro. Assim, caso a tomada da sua residência ainda se encontre no padrão antigo, recomendamos que providencie a substituição e adequação da mesma ao novo padrão NBR14136, com um eletricista de sua confiança.

Os benefícios do novo padrão de tomada são:

•Maior segurança contra risco de choque elétrico no momento da conexão do plugue na tomada;

•Melhoria na conexão entre o plugue e tomada, reduzindo possibilidade de mau contato elétrico;

•Diminuição das perdas de energia.

Lembramos, ainda, que para aproveitar o avanço e a segurança da nova padronização, é necessário o aterramento da tomada, conforme a norma de instalações elétricas NBR5410 da ABNT. Em caso de dúvidas, consulte um profissional da área.

Fio Terra

Caso sua lavadora possua um fio terra (verde ou verde/ amarelo) próximo ao cabo de alimentação, este fio terra deverá ser conectado a um ponto de aterramento adequado.Nãoligueofioterraemtorneiras,canosdeágua, tubulações elétricas ou de gás ou ao fio neutro da rede.

Se o seu produto estiver equipado com plugue de 3 pinos, conecte-o a uma tomada adequada com aterramento. O pino de terra do plugue não pode ser cortado. Para sua segurança solicite a um eletricista que instale na sua residênciaofioterradeacordocomanormaNBR5410.

Disjuntores

É obrigatória a instalação de disjuntores exclusivos para a Lavadora.

Em caso de dúvida com relação ao sistema elétrico de sua residência, consulte a concessionária de energia elétrica.

Tensão 127V

	Neutro
Tomada	Chave
Plugue	Disjuntora
	20A
Tripolar

Fio Terra	Fio Fase

Para a Lavadora 127V, utilize um disjuntor de

20A na fase.

Tensão 220V

Tomada		Chave
		Disjuntora
Plugue		15A
		Bipolar
Tripolar
	Fio Terra	Fios Fase

Para a Lavadora 220V (entre duas fases), utilize um disjuntor bipolar de 15A.

Tensão 220V - Monofásico

		Neutro
	Tomada	Chave
	Plugue	Disjuntora
		15A
	Tripolar

Fio Terra	Fio Fase

Algumas regiões possuem 220V entre fase e neutro. Neste caso, utilize um disjuntor de 15Ana fase.

6

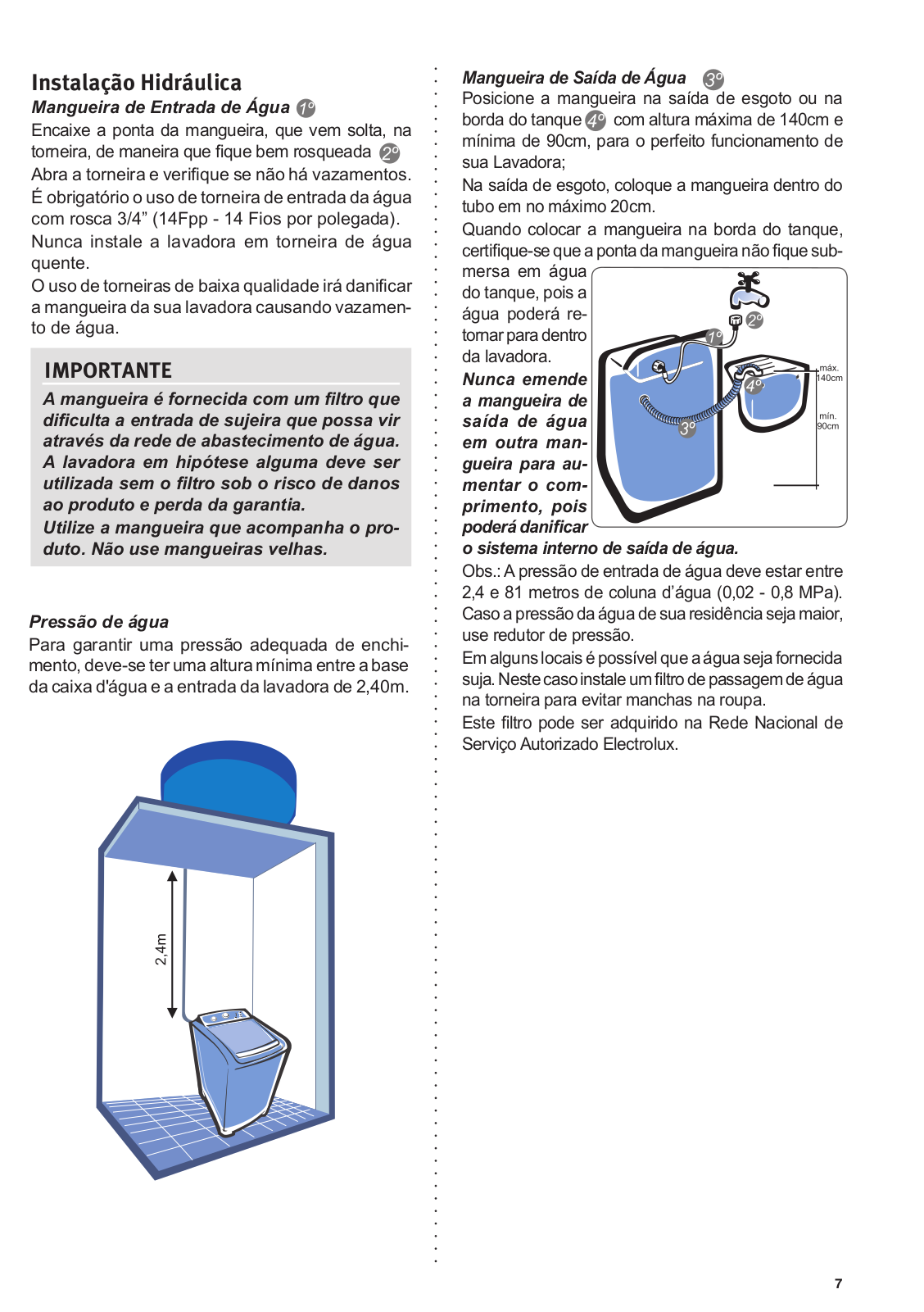

Instalação Hidráulica

Mangueira de Entrada de Água

Encaixe a ponta da mangueira, que vem solta, na torneira, de maneira que fique bem rosqueada

Abra a torneira e verifique se não há vazamentos.

É obrigatório o uso de torneira de entrada da água com rosca 3/4” (14Fpp - 14 Fios por polegada).

Nunca instale a lavadora em torneira de água quente.

O uso de torneiras de baixa qualidade irá danificar a mangueira da sua lavadora causando vazamento de água.

IMPORTANTE

A mangueira é fornecida com um filtro que dificulta a entrada de sujeira que possa vir através da rede de abastecimento de água. A lavadora em hipótese alguma deve ser utilizada sem o filtro sob o risco de danos ao produto e perda da garantia.

Utilize a mangueira que acompanha o produto. Não use mangueiras velhas.

Pressão de água

Para garantir uma pressão adequada de enchimento, deve-se ter uma altura mínima entre a base da caixa d'água e a entrada da lavadora de 2,40m.

Mangueira de Saída de Água

Posicione a mangueira na saída de esgoto ou na borda do tanque com altura máxima de 140cm e mínima de 90cm, para o perfeito funcionamento de sua Lavadora;

Na saída de esgoto, coloque a mangueira dentro do tubo em no máximo 20cm.

Quando colocar a mangueira na borda do tanque, certifique-se que a ponta da mangueira não fique submersa em água

do tanque, pois a água poderá retornar para dentro da lavadora.

Nunca emende a mangueira de

saída de água em outra man-

gueira para aumentar o comprimento, pois poderádanificar

o sistema interno de saída de água.

Obs.: A pressão de entrada de água deve estar entre

2,4 e 81 metros de coluna d’água (0,02 - 0,8 MPa).

Caso a pressão da água de sua residência seja maior, use redutor de pressão.

Em alguns locais é possível que a água seja fornecida suja.Nestecasoinstaleumfiltrodepassagemdeágua na torneira para evitar manchas na roupa.

Este filtro pode ser adquirido na Rede Nacional de

Serviço Autorizado Electrolux.

7

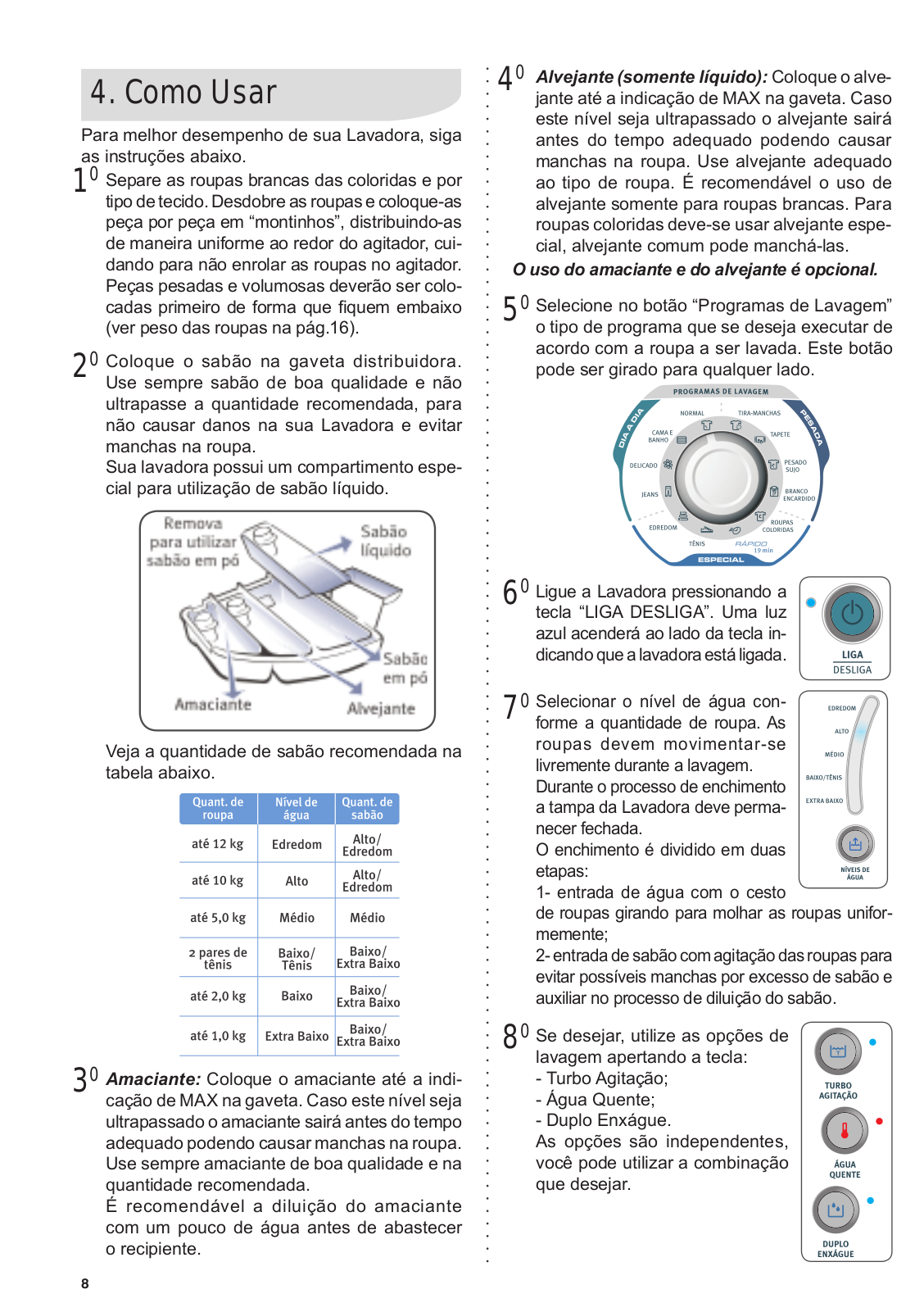

4. Como Usar

Para melhor desempenho de sua Lavadora, siga as instruções abaixo.

10 Separe as roupas brancas das coloridas e por tipo de tecido. Desdobre as roupas e coloque-as peça por peça em “montinhos”, distribuindo-as de maneira uniforme ao redor do agitador, cuidando para não enrolar as roupas no agitador. Peças pesadas e volumosas deverão ser colocadas primeiro de forma que fiquem embaixo

(ver peso das roupas na pág.16).

20 Coloque o sabão na gaveta distribuidora. Use sempre sabão de boa qualidade e não ultrapasse a quantidade recomendada, para não causar danos na sua Lavadora e evitar manchas na roupa.

Sua lavadora possui um compartimento especial para utilização de sabão líquido.

Veja a quantidade de sabão recomendada na tabela abaixo.

30 Amaciante: Coloque o amaciante até a indicação de MAX na gaveta. Caso este nível seja ultrapassado o amaciante sairá antes do tempo adequado podendo causar manchas na roupa.

Use sempre amaciante de boa qualidade e na quantidade recomendada.

É recomendável a diluição do amaciante com um pouco de água antes de abastecer o recipiente.

40 Alvejante (somente líquido): Coloque o alvejante até a indicação de MAX na gaveta. Caso este nível seja ultrapassado o alvejante sairá antes do tempo adequado podendo causar manchas na roupa. Use alvejante adequado ao tipo de roupa. É recomendável o uso de alvejante somente para roupas brancas. Para roupas coloridas deve-se usar alvejante especial, alvejante comum pode manchá-las.

O uso do amaciante e do alvejante é opcional.

50 Selecione no botão “Programas de Lavagem” o tipo de programa que se deseja executar de acordo com a roupa a ser lavada. Este botão pode ser girado para qualquer lado.

60 Ligue a Lavadora pressionando a tecla “LIGA DESLIGA”. Uma luz azul acenderá ao lado da tecla indicando que a lavadora está ligada.

70 Selecionar o nível de água con-

forme a quantidade de roupa. As roupas devem movimentar-se livremente durante a lavagem.

Durante o processo de enchimento a tampa da Lavadora deve permanecer fechada.

O enchimento é dividido em duas etapas:

1- entrada de água com o cesto

de roupas girando para molhar as roupas uniformemente;

2- entrada de sabão com agitação das roupas para evitar possíveis manchas por excesso de sabão e auxiliar no processo de diluição do sabão.

80 Se desejar, utilize as opções de lavagem apertando a tecla: - Turbo Agitação;

- Água Quente;

- Duplo Enxágue.

As opções são independentes, você pode utilizar a combinação que desejar.

8
