Page 1

LAVAMAT LN 75480

Brugsanvisning Vaskemaskine

Page 2

Indhold

2

Tak for, at du har valgt et af vores højkvalitetsprodukter.

Du bedes læse denne brugsanvisning omhyggeligt for at sikre optimal og regelmæssig ydelse fra dit nye produkt Den vil guide dig sikkert igennem alle produktets funktioner. Vi anbefaler, at du opbevarer brugsanvisningen på et sikkert sted, så den altid kan bruges som reference. Den skal skal følge produktet ved en eventuel overdragelse til en ny ejer.

Vi ønsker dig god fornøjelse med den nye maskine.

Indhold

Betjeningsvejledning 3

Om sikkerhed 3

Generelt om sikkerhed 3 Opstilling 4 Brug 4 Børns sikkerhed 4

Produktbeskrivelse 5

Vaskemiddelskuffe 6

Betjeningspanel 6

Display (7) 7

Kontrollamper (10) 8 Ibrugtagning 8 Individuelle indstillinger 8

Lydsignaler 8 Børnesikring 9

Daglig brug 9

Ilægning af vasketøj 9 Dosering af vaskemiddel og skyllemiddel

9 Vælg det ønskede program med programvælgeren (1) 10 Tilvalg af CENTRIFUGERING (nedsat hastighed) eller SKYLLESTOP (knap 2) 11 Knapper til programtilvalg 11 Valg af FORVASK (knap 3) 11 Valg af PLETFJERNING (knap 4) 11 Valg af SART (knap 5) 11 Valg af TID (knap 6) 11 Valg af START/PAUSE (knap 8) 12 Valg af UDSKUDT START (knap 9) 12 Valg af ekstra skylning (EKSTRA SKYL) 12 Ændring af en funktion eller et igangværende program 13 Afbrydelse af et program 13 Annullering af et program 13

Åbning af lugen efter starten på et program 13 Ved programslut 13

Vaskeprogrammer 14 Nyttige oplysninger og råd 16

Sortering af vasketøj 16 Temperaturer 17 Før vasketøjet lægges i maskinen 17 Maksimal fyldning 17 Tøjets vægt 17 Pletfjerning 17 Vaskemidler og tilsætningsmidler 18 Vandets hårdhedsgrad 18

Vedligeholdelse og rengøring 19

Afkalkning 19 Efter hver vask 19 Vedligeholdelsesvask 19 Udvendig rengøring 19 Vaskemiddelskuffe 19 Tromle 20 Lugens pakning 20 Udtømningspumpe 20 Rengøring af tilløbsslangens filtre 22 Frostsikring 23 Nødtømning 23

Når der opstår fejl 24 Tekniske data 27 Forbrugsværdier 27

Installationsvejledning 28

Installation 28

Udpakning 28 Opstilling og nivellering 30 Vandtilførsel 31 Overløbssikring (aquastop) 32 Udtømning af vand 32

Page 3

Om sikkerhed

3

Tilslutning, el 33 Miljøhensyn 33

Emballagemateriale 33 Råd om økologi 34

Ret til ændringer uden varsel forbeholdes

Betjeningsvejledning

Om sikkerhed

Læs vejledningen grundigt igennem, og gem den til senere brug.

• Sikkerhedsmæssigt overholder apparatet gældende industrielle standarder og lovbe-

stemmelser om maskinsikkerhed. Som producenter føler vi os dog forpligtet til at komme med følgende sikkerhedsbemærkninger.

• Det er meget vigtigt, at brugsanvisningen til maskinen gemmes, så den kan bruges til at

slå op i. Hvis maskinen skifter ejer  enten fordi den sælges/overdrages til en anden, eller fordi ejendommen sælges, og maskinen bliver stående  skal vejledningen altid følge med maskinen, så den nye ejer kan sætte sig ind i, hvordan maskinen virker, og er bekendt med de tilhørende advarsler.

• De SKAL læses grundigt igennem, inden maskinen installeres eller tages i brug.

• Efterse apparatet for eventuelle transportskader, inden det startes for første gang. Tilslut

aldrig et defekt apparat. Kontakt forhandleren, hvis der er beskadigede dele.

• Hvis maskinen leveres om vinteren, når temperaturen er under frysepunktet. Lad den stå

i 24 timer ved stuetemperatur, inden den startes for første gang.

Generelt om sikkerhed

• Det er farligt at ændre maskinens specifikationer eller forsøge at ombygge den på nogen

måde.

• Ved vaskeprogrammer med høje temperaturer kan lugeglasset blive meget varmt. Rør

ikke ved det!

• Pas på, at husdyr ikke kravler ind i tromlen. Kontrollér derfor tromlen inden brug.

• Genstande som mønter, sikkerhedsnåle, søm, skruer, sten eller andre hårde, skarpe ting

kan medføre stor skade og må ikke kommes i maskinen.

• Brug kun halvdelen af de anbefalede mængder skylle og vaskemiddel. Der kan ske skade

på tekstilerne, hvis man fylder for meget i. Se producentens anbefalinger angående mængder.

• Vask små ting som sokker, snører, vaskbare bælter og lignende i en vaskepose eller et

lukket pudebetræk, da den slags ting ellers kan komme ind mellem maskinens bundkar og tromlen.

• Maskinvask ikke tøj med stivere, eller usømmede eller trevlede stoffer.

• Kobl altid maskinen fra strømforsyningen og luk for vandet efter brug, samt inden ren-

gøring og vedligeholdelse.

• Forsøg aldrig selv på at reparere maskinen. Reparationer udført af uerfarne personer kan

medføre alvorlig fejlfunktion og ulykker. Kontakt Electrolux Service A/S. Kræv altid, at

13295179000082009

der anvendes originale reservedele.

Page 4

Om sikkerhed

4

Opstilling

• Denne maskine er tung. Der skal udvises stor forsigtighed ved flytning af maskinen.

• Når maskinen pakkes ud, skal man kontrollere, om den er ubeskadiget. I tvivlstilfælde må

man ikke tage den i anvendelse men skal kontakte Electrolux Service A/S.

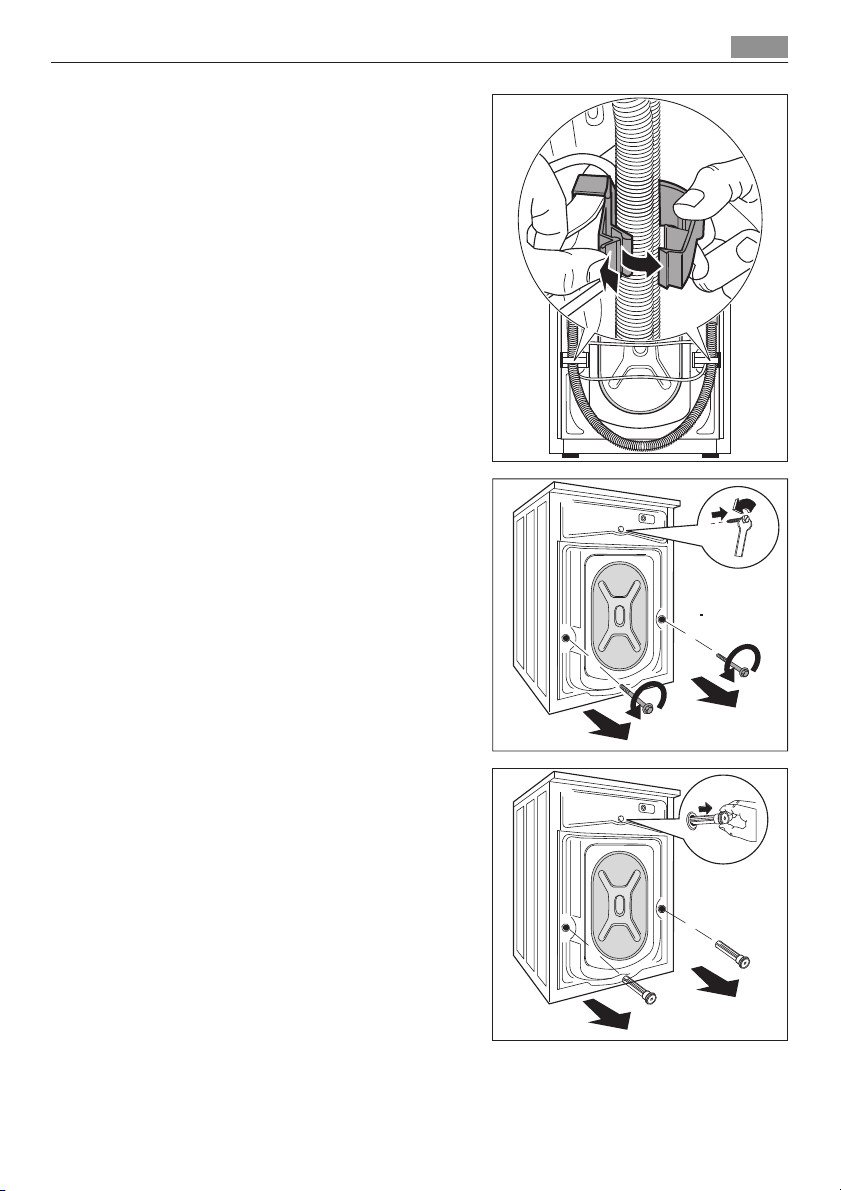

• Alle emballagedele og transportsikringer skal fjernes før brug. Det kan medføre stor skade

på maskinen og andre ejendele, hvis dette ikke overholdes. Se det pågældende afsnit i brugsanvisningen.

• Når apparatet er installeret, skal man kontrollere, at det ikke står på tilløbs eller afløbs-

slangen, og at netkablet ikke er i klemme mellem væggen og toppladen/bordpladen.

• Hvis maskinen står på et gulv med tæppe, skal benene justeres, så luften kan cirkulere

frit under maskinen.

• Se altid efter, at der ikke siver vand fra slanger og slangekoblinger efter installationen.

• Hvis apparatet installeres på et sted, hvor der kan forekomme frost: Læs afsnittet "Frost-

sikring".

• Eventuelt VVSarbejde i forbindelse med installationen skal udføres af en faguddannet

VVSmontør eller installatør.

• Eventuelt elarbejde skal udføres af en autoriseret installatør eller en anden fagkyndig

person.

Brug

• Denne maskine er kun til husholdningsbrug. Den må ikke anvendes til andre formål end

det, den er beregnet på.

• Vask kun tøj, der er beregnet på at blive maskinvasket. Følg instruktionerne på hvert

vaskemærke.

• Fyld ikke for meget i maskinen. Se tabellen Vaskeprogrammer.

• Før vask skal man sikre sig, at alle lommer er tømt og alle lynlåse lukket. Undgå at vaske

trevlede eller forrevne tøjstykker, og behandl pletter fra maling, blæk, rust og græs før vask. Bh'er med metalbøjler MÅ IKKE maskinvaskes.

• Tøjstykker, der har været i kontakt med flygtige opløsningsmidler, må ikke maskinvaskes.

Hvis der er anvendt flydende rensevæsker, skal man sørge for, at væsken er fjernet fra tøjet, før det kommes i maskinen.

• Træk aldrig i ledningen for at tage stikket ud af stikkontakten; Tag altid fat i selve stikket.

• Brug aldrig vaskemaskinen, hvis strømkablet, kontrolpanelet, toppladen eller soklen er

beskadiget, så der er fri adgang til maskinens indre dele.

Børns sikkerhed

• Maskinen er ikke beregnet til at bruges af personer (herunder børn) med fysiske eller

sensoriske handicaps, eller med manglende erfaring og viden, med mindre de er under opsyn af den, der har ansvaret for deres sikkerhed, eller har fået vejledning i maskinens brug af den pågældende person.

• Emballagen (f.eks. plastfilm, polystyren) kan være farlig for børn  fare for kvælning!

Opbevar materialet utilgængeligt for børn.

• Opbevar altid vaskemidler et sikkert sted og utilgængeligt for børn.

Page 5

Produktbeskrivelse

• Sørg for, at børn eller husdyr ikke kravler ind

i tromlen. Maskinen er udstyret med en særlig funktion for at hindre, at børn eller kæledyr bliver lukket inde i tromlen. Anordningen aktiveres ved at dreje knappen (uden at trykke på den) på indersiden af lugen med uret, til kærven står vandret. Om nødvendigt anvendes en mønt. Anordningen deaktiveres, så lugen atter kan lukkes, ved at dreje knappen mod uret, til kærven er lodret.

Produktbeskrivelse

Den nye maskine lever op til alle moderne krav om effektiv behandling af vasketøj med et lavt forbrug af vand, energi og vaskemidler. NEW JETsystemet gør det muligt at bruge alt vaskemidlet op og nedsætte vandforbruget, så der spares på energien.

5

1 Vaskemiddelskuffe 2 Betjeningspanel 3 Lugehåndtag 4 Typeplade

Page 6

Betjeningspanel

6

5 Udtømningspumpe 6 Justérbare ben

Vaskemiddelskuffe

Rum til vaskemiddel til forvask . Forvaske-

midlet tilsættes i begyndelsen af vaskeprogrammet.

Rum til pulver eller flydende vaskemiddel, der

bruges til hovedvask .

Rum til flydende tilsætningsmidler (skylle-

middel, stivelse).

Rum til pletfjerner bruges til hovedvask med

PLETFJERNING som tilvalg .

Betjeningspanel

Der er en illustration af betjeningspanelet herunder. Den viser programvælgeren, knapperne og kontrollamperne. De præsenteres med deres relevante numre på de følgende sider.

1 2 3 4 5 6 7 8 9 10

1 Programvælger 2 Knap til CENTRIFUGERING ved nedsat hastighed ( CENTRIFUG.) 3 FORVASKknap ( FORVASK) 4 PLETFJERNINGknap ( PLETFJERNING) 5 SARTknap ( SART)

Page 7

6 TIDknap ( TID) 7 Display 8 START/PAUSEknap ( START/PAUSE) 9 UDSKUDT STARTknap ( UDSKUDT START)

10 Kontrollamper

Oversigt over symboler på betjeningspanelet

= Skyllestop = Håndvask = Kold vask

= Børnesikring

Display (7)

7

7.1 7.2

7.3

7.5

7.4

7.1 Børnesikring Child safety lock symbol

7.2

•

Det valgte programs varighed : Når der er valgt et program, vises dets varighed i timer og minutter (f.eks.

) . Programmets varighed beregnes automatisk ud fra den anbefalede maks. tøjmængde for hver type tekstiler. Når programmet er startet, opdateres dets resttid en gang i minuttet.

•

Alarmkoder : Ved fejlfunktioner/driftsforstyrrelser kan der blive vist nogle alarmkoder, f.eks.

•

Programslut : når programmet er slut, viser displayet et blinkende nul

(se under "Når der opstår fejl").

, efter et par

minutter forsvinder symbolet 7.5 (Luge låst) på displayet, lampen ud for knap 8 slukkes, og lugen kan åbnes.

•

Forkert programtilvalg : hvis der tilvælges en funktion, der ikke kan kombineres med det valgte vaskeprogram, viser displayet meddelelsen Err i nogle sekunder, og den gule kontrollampe ud for knap 8 begynder at blinke.

•

Udskudt start : når der er indstillet en udskudt start (højst 20 timer) med den tilhørende knap, vises det på displayet i nogle sekunder. Derefter vises varigheden af det allerede valgte program. Symbolet 7.3 vises på displayet. Under nedtællingen mindskes tallet med én time ad gangen. Når der kun er 1 time tilbage, tælles der ned hvert minut.

7.3 Udskudt Start symbol

Page 8

Kontrollamper (10)

8

7.4 Display for programforløb : Displayet for programforløb viser trinnene i det valgte program. Når apparatet er gået i gang, viser displayet symbolet for det igangværende vasketrin:

7.5 Luge låst symbol Dette symbol viser, om lugen kan åbnes:

• symbolet lyser: lugen kan ikke åbnes. Apparatet er i gang, eller programmet er sluttet

• symbolet blinker: lugen åbner.

• symbolet er slukket: lugen kan åbnes. Vaskeprogrammet er afsluttet.

Standby

Hvis tøjet stadig ikke er fjernet 10 minutter efter programslut, slukker displayet, og energisparesystemet aktiveres. Kun lampen ud for knap 8 blinker for at vise, at der skal slukkes for apparatet. Hvis der trykkes på en vilkårlig knap, forlader apparatet energisparetilstanden, og der kan indstilles et andet vaskeprogram eller slukkes for apparatet.

= VASKER, = SKYLLER, = TØMMER, = CENTRIFUGERERsymboler

med skyllestop.

Kontrollamper (10)

Hvis lampen OVERDOSERING ( OVERDOSERING)

10.1 lyser, når programmet er slut, betyder det, at der blev brugt for meget vaskemiddel.

Når maskinen udfører ekstraskyl, bliver lampen EKSTRA SKYL ( EXSTRA SKYL) 10.2 tændt. For at tilføje et ekstra skyl, se afsnittet "Valg af ekstra skyl".

Ibrugtagning

• Sørg for, at tilslutningen af el og vand er i overensstemmelse med installationsanvisningerne.

• Tag flamingoblokken og eventuelt andet materiale ud af tromlen.

• Kør en bomuldsvask ved højeste temperatur uden tøj i maskinen for at fjerne eventuelle belægninger fra produktionen i tromlen og karret. Hæld 1/2 mål vaskemiddel i rummet til hovedvask, og start maskinen.

Individuelle indstillinger

Lydsignaler

Maskinen har et lydmodul, der giver signal i følgende situationer:

• Ved programslut

• Ved fejlfunktioner/driftsforstyrrelser.

Page 9

Daglig brug

Lydsignalet slås fra ved at trykke samtidig på knap 3 og 4 i ca. 6 sekunder (undtagen ved driftsforstyrrelser). Lydsignalet slås til igen ved at trykke på de samme 2 knapper.

Børnesikring

Når børnesikringen er slået til, kan du gå fra apparatet uden at skulle tænke på, at børn kan beskadige det eller selv komme til skade. Funktionen er stadig slået til, når maskinen er standset. Funktionen kan indstilles på to måder:

•

Før der trykkes på knap 8 : Det er ikke muligt at starte maskinen.

•

efter at der er trykket på knap 8 : Det er ikke muligt at ændre noget andet program eller tilvalg.

Funktionen slås til/fra ved samtidig at trykke på knap 4 og 5 i ca. 6 sekunder, til symbolet

7.1 kommer frem eller forsvinder i displayet.

Daglig brug

Ilægning af vasketøj

1. Åbn lugen ved forsigtigt at trække hånd-

taget udad. Læg tøjet i tromlen, et stykke ad gangen, og sørg for at ryste det ud så godt som muligt.

2. Luk lugen godt til. Der skal lyde et klik, når

den lukkes.

ADVARSEL

Pas på, at tøjet ikke kommer i klemme mellem lugen og pakningen.

9

Dosering af vaskemiddel og skyllemiddel

Det nye apparat er konstrueret til at reducere forbruget af vand, el og vaskemiddel.

Page 10

Daglig brug

1. Træk vaskemiddelskuffen så langt ud, den

kan komme. Afmål den mængde vaskemiddel, der skal bruges, hæld det i rummet til hovedvask program med forvask  hæld vaskemiddel i rummet mærket

Hvis funktionen Pletfjerning skal bruges, hældes pletfjerneren i rummet mærket med blå pil

2. Efter behov hældes der skyllemiddel i

rummet mærket komme over MAX mærket i skuffen).

Luk skuffen forsigtigt i.

og  hvis der skal køres et

(mængden må ikke

Vælg det ønskede program med programvælgeren (1)

Brug tabellerne med vaskeprogrammer til at finde det rigtige program til alle slags vasketøj (se "Vaskeprogrammer"). Drej programvælgeren til det ønskede program. Programvælgeren afgør typen af vaskecyklus (f.eks. vandniveau, tromlebevægelse, antal skyl) og vasketemperaturen afhængigt af typen af vasketøj. Lampen ud for knap 8 begynder at blinke.

Vælgerknappen kan drejes i begge retninger. I stillingen slukkes for maskinen.

Når programmet er slut, skal programvælgeren sættes i stilling maskinen.

Hvis du drejer programvælgeren hen på et andet program, mens maskinen kører, blinker den gule kontrollampe ud for knap 8 3 gange, og displayet viser meddelelsen Err , der betyder forkert valg. Maskinen kører ikke det nye valgte program.

nulstilles programmet, og der

for at slukke for

Page 11

Daglig brug

Tilvalg af CENTRIFUGERING (nedsat hastighed) eller SKYLLESTOP (knap 2)

Når det ønskede program er valgt, foreslår apparatet automatisk den maksimale centrifugeringshastighed til det pågældende program.

Tryk gentagne gange på denne knap for at ændre centrifugeringshastigheden, hvis tøjet skal centrifugeres ved en anden hastighed end den, vaskemaskinen foreslår som standard. Den tilhørende lampe tænder. SKYLLESTOP : med denne ekstrafunktion tømmes vandet ikke ud af maskinen efter sidste skyl, så tøjet ikke bliver krøllet. Når programmet er slut, viser displayet et blinkende symbolet 7.5 kommer frem på displayet, lampen ud for knap 8 er slukket. Lugen er låst for at vise, at vandet skal pumpes ud.

Vedr. udpumpning af vand: Se afsnittet "Når programmet er slut".

Knapper til programtilvalg

Alt efter programmet kan der laves en kombination af forskellige funktioner. De skal vælges, når det ønskede program er valgt, men før der trykkes på knap 8 . Når der er trykket på disse knapper, tænder den tilhørende lampe. Når der trykkes på dem én gang til, slukker lampen. Hvis der tilvælges en forkert funktion, blinker den gule lampe ud for knap 8 3 gange, og meddelelsen Err vises på displayet i nogle sekunder.

Vedr. de funktioner, der kan tilvælges til de enkelte vaskeprogrammer: Se afsnittet "Vaskeprogrammer".

Valg af FORVASK (knap 3)

Vælg denne funktion, hvis vasketøjet skal forvaskes ved 30°C før hovedvasken. Forvasken afsluttes med en kort centrifugering i programmer til bomuld og syntetiske stoffer, hvorimod vandet blot udtømmes i programmer til sarte stoffer. Den tilhørende lampe tænder.

Valg af PLETFJERNING (knap 4)

Vælg denne funktion til at behandle meget snavset eller plettet vasketøj med pletfjerner (forlænget hovedvask, hvor tiden er afpasset efter det trin, hvor pletfjerneren virker bedst). Den tilhørende lampe tænder. Denne funktion kan kun tilvælges ved temperaturer på mindst 40°C. Hvis du vil bruge et program med pletfjerning som tilvalg, hældes pletfjerneren i rummet med en pil.

, der er markeret

Valg af SART (knap 5)

Når denne funktion tilvælges, reduceres tromlebevægelserne. Maskinen tilføjer et skyl i programmerne til Koge/kulørtvask og Syntetisk. Denne funktion anbefales til ikkefarveægte tøj, samt tøj, der vaskes tit.

Valg af TID (knap 6)

Denne funktion giver mulighed for at ændre den vasketid, som er standard for programmet. DAGLIG VASK : når der trykkes på knap 6 én gang, lyser den tilhørende lampe, og vasketiden nedsættes til vask af tøj, der kun bruges én dag.

Page 12

Daglig brug

QUICKVASK : Når der trykkes på knap 6 to gange, bliver den tilhørende kontrollampe ved med at lyse, og vasketiden nedsættes til vask af let snavset tøj eller tøj, der vaskes tit eller har været brugt kort tid. Displayet viser den reducerede vasketid.

Valg af START/PAUSE (knap 8)

Det valgte program startes ved at trykke på knap 8, , hvorefter den tilhørende røde lampe holder op med at blinke. Displayet viser symbolerne 7.4 og 7.5 for at vise, at apparatet arbejder, og at lugen er låst. Efter start kan et program afbrydes med et tryk på knap 8 : den tilhørende røde lampe begynder at blinke. Programmet genstartes fra det punkt, hvor det blev afbrudt, ved at trykke på knap 8 igen. Hvis du har valgt udskudt start med knap 9 , begynder maskinen at tælle ned. Hvis du har tilvalgt en forkert funktion, blinker den gule lampe ud for knap 8 3 gange, og meddelelsen Err vises i nogle sekunder.

Valg af UDSKUDT START (knap 9)

Før du starter programmet , vælger du tid til start ved at trykke en eller flere gange på knappen, hvis programmet først skal starte senere. Den valgte udsættelse af starten (op til 20 timer) vises på displayet i ca. 3 sekunder, og derefter vises varigheden af det valgte program igen. Denne funktion skal vælges, når programmet er indstillet, men før der trykkes på knap 8 . Med denne knap kan programmet udsættes med 30, 60 og 90 minutter, 2 timer og derefter 1 time ad gangen op til 20 timer. Lugen vil være låst gennem hele tidsperioden frem til den udskudte start. Hvis der skal lægges tøj i maskinen, mens den tæller ned til start, trykker du på knap 8 for at sætte maskinen på pause. Læg tøjet i, luk lugen, og tryk på knap 8 igen. Valg af Udskudt start.

• Vælg programmet og de ønskede tilvalgsfunktioner.

•Vælg udskudt start.

•

Tryk på knap 8 : Apparatet starter nedtællingen, time for time. Når den indstillede starttid nås, starter programmet.

Annullering af den udskudte start

•

Sæt maskinen på PAUSE ved at trykke på knap 8 ;

•

Tryk på knap 9 én gang, til symbolet

•

Tryk igen på knap 8 for at starte programmet.

Den valgte tidsperiode kan kun ændres, efter at man har valgt vaskeprogrammet igen.

' kommer frem;

Udskudt start kan ikke vælges sammen med programmet TØMNING.

Valg af ekstra skylning (EKSTRA SKYL)

Dette apparat er designet til at spare på vandet. Folk med meget sart hud (vaskemiddelallergi) kan dog være nødt til at skylle tøjet i ekstra vand. Tryk samtidig på knap 2 og 3 i nogle sekunder: lampen 10.2 tændes. Denne funktion er slået til, lige til den fravælges. Den slås fra ved at trykke på de samme to knapper, til lampen

10.2 slukker.

Page 13

Daglig brug

Ændring af en funktion eller et igangværende program

Det er muligt at ændre tilvalg, før programmet udfører dem. Før der foretages ændringer, skal maskinen sættes på pause ved at trykke på knap 8 . Ændring af et igangværende program er kun muligt ved at nulstille det . Drej program-

vælgeren på på knap 8 igen. Vaskevandet i karret tømmes ikke ud.

og derefter hen på det nye program. Start det nye program ved at trykke

Afbrydelse af et program

Tryk på knap 8 for at afbryde et igangværende program. Den tilhørende lampe begynder at blinke. Tryk én gang til på knappen for at genstarte programmet.

Annullering af et program

Drej programvælgeren til for at annullere et igangværende program. Nu kan der vælges et nyt program.

Åbning af lugen efter starten på et program

Lugen er låst, mens maskinen kører og under nedtælling til udskudt start. Hvis det er nødvendigt at åbne den, skal maskinen først sættes på pause ved at trykke på knap 8 . Hvis symbolet 7.5 slukker efter nogle minutter, kan lugen åbnes. Hvis symbolet 7.5 bliver ved med at lyse, og lugen stadig er låst, betyder det, at maskinen allerede er begyndt at varme vandet, eller at vandstanden er for høj. I så fald kan lugen ikke åbnes. Hvis lugen er låst, og det er absolut nødvendigt at åbne den, skal der først slukkes for maskinen ved at dreje programvælgeren til (vær opmærksom på vandstand og temperatur!) . Når lugen er lukket, skal man vælge programmet igen og trykke på knap 8 .

. Efter nogle minutter kan lugen åbnes

Ved programslut

Maskinen stopper automatisk, lampen ud for knap 8 og symbolet 7.5 slukkes, og et blinkende Hvis der er valgt et program eller en funktion, der slutter med skyllestop, viser displayet et blinkende vandet skal tømmes ud, inden lugen kan åbnes. For at tømme vandet ud se fremgangsmåden herunder:

• Drej programvælgeren på

• Vælg programmet Tømning eller Centrifugering

• Nedsæt eventuelt centrifugeringshastigheden med den tilhørende knap

•

Drej programvælgeren til at den er helt tømt. Hvis der ikke skal vaskes yderligere, skal der lukkes for vandhanen. Lad lugen stå åben for at forhindre dannelse af mug og ubehagelig lugt.

vises på displayet. Der høres nogle lydsignaler. Lugen kan åbnes.

, lampen ud for knap 8 slukkes, og lugen forbliver låst for at minde om, at

Tryk på knap 8 for at starte programmet Når programmet er færdigt, viser displayet et blinkende lugen kan åbnes.

for at slukke for maskinen. Fjern tøjet fra tromlen, og sørg for,

. Symbolet 7.5 slukkes, og

Page 14

Vaskeprogrammer

Program Maks. og min. temperatur Beskrivelse af cyklus Maksimal fyldning Tøjets art

KOGE-/KULØRTVASK

95°  Kold Vask  Skyl  Lang centrifugering ved maks. hastighed Maks. fyldning 8 kg  Nedsat fyldning 3,5 kg

Til hvid og kulørt bomuld (normalt snavset tøj).

40- 60 MIX

40° Vask  Skyl  Lang centrifugering ved maks. hastighed Maks. fyldning 8 kg Hvid og kulørt bomuld Dette program kan bruges til tøj, der ellers skulle vaskes særskilt ved 40°C eller 60°C. Man kan derfor fylde tromlen helt op for at spare energi og vand. Man får det samme gode vaskeresultat som ved et normalt program ved 60°C.

SYNTETISK

60° 30° Vask  Skyl  Kort centrifugering ved 1200 o/m Maks. fyldning 4 kg  Nedsat fyldning 2 kg Syntetiske eller blandede fibre: undertøj, kulørt tøj, krympefri skjorter, bluser.

STRYGELET PLUS

40° Vask  Skyl  Kort centrifugering ved 1200 o/m Maks. fyldning 1,5 kg

Syntetiske stoffer, der skal vaskes og centrifu geres skånsomt. Med dette program vaskes og cen-

trifugeres tøjet skånsomt for at undgå krølning. Det gør det lettere at stryge. Desuden udfører maskinen nogle ekstra skyl.

FINVASK

40° 30° Vask  Skyl  Kort centrifugering ved 1200 o/m Maks. fyldning 4  Nedsat fyldning, kg 2 Sarte stoffer: akryl, viskose, polyester.

Tilvalg

CENTRIFUGERING

(nedsat hastighed)

SKYLLESTOP

FORVASK

PLETFJERNING

SART

EKSTRA SKYL

TID

CENTRIFUGERING

(nedsat hastighed)

SKYLLESTOP

FORVASK

PLETFJERNING

SART

EKSTRA SKYL

CENTRIFUGERING

(nedsat hastighed)

SKYLLESTOP

FORVASK

PLETFJERNING

SART

EKSTRA SKYL

TID

CENTRIFUGERING

(nedsat hastighed)

SKYLLESTOP

FORVASK

EKSTRA SKYL

CENTRIFUGERING

(nedsat hastighed)

SKYLLESTOP

FORVASK

PLETFJERNING

EKSTRA SKYL

TID

Rum i vaskemid-

delskuffen

Page 15

Program Maks. og min. temperatur Beskrivelse af cyklus Maksimal fyldning Tøjets art

ULD PLUS  SILKE 

30° til Kold vask Vask  Skyl  Kort centrifugering ved 1200 o/m Maks. fyldning 2 kg; Silke: Maks. fyldning 1 kg Vaskeprogram til uld, der tåler maskinvask, samt til uld og sarte stoffer, der skal vaskes i hånden. Be mærk : Et enkelt eller et omfangsrigt stykke vasketøj kan skabe ubalance. Hvis apparatet ikke udfører den sidste centrifugering, skal du lægge mere vasketøj i, fordele tøjet i tromlen og derefter vælge centrifugeringsprogrammet.

SKÅNESKYL

Skyl  Kort centrifugering ved 1200 o/m Maks. fyldning 8 kg Med dette program kan man skylle og centrifugere bomuldstøj, der er håndvasket. Maskinen udfører et antal skyl, fulgt af en slutcentrifugering.

TØMNING

Udtømning af vand Maks. fyldning 8 kg Til udtømning af det sidste skyllevand i programmer med funktionen Skyllestop tilvalgt.

CENTRIFUGERING

Vand pumpes ud, lang centrifugering ved maks. omdrejningstal Maks. fyldning 8 kg Særskilt centrifugering til bomuldstøj, der er vasket i hånden, samt efter programmer med tilvalg, der slutter uden at pumpe vandet ud. Før programmet væl-

ges, skal programvælgeren drejes til tilhørende knap kan centrifugeringshastigheden afpasses efter det tøj, der skal centrifugeres.

TÆPPER

40° Hovedvask  Skyl  Kort centrifugering ved 800 o/m Maks. fyldning: 2 kg Specialprogram til et enkelt syntetisk tæppe, vattæppe, sengetæppe osv.

. Med den

Vaskeprogrammer

Tilvalg

CENTRIFUGERING

(nedsat hastighed)

SKYLLESTOP

CENTRIFUGERING

(nedsat hastighed)

SKYLLESTOP

EKSTRA SKYL

CENTRIFUGERING

(nedsat hastighed)

CENTRIFUGERING

(nedsat hastighed)

SKYLLESTOP

FORVASK

Rum i vaskemid-

delskuffen

Page 16

Nyttige oplysninger og råd

Program Maks. og min. temperatur Beskrivelse af cyklus Maksimal fyldning Tøjets art

20 MIN. - 3 KG

30° Vask  Skyl  Kort centrifugering ved 1200 o/m Maks. fyldning 3 kg Dette program kan bruges til kort vask af sportstøj, eller let snavset/let brugt tøj af bomuld og syntetiske stoffer.

INTENSIV, KVIK

60° Vask  Skyl  Kort centrifugering ved 1200 o/m Maks. fyldning 5 kg Quickvaskeprogram, der kan anvendes til let snavset hvid/farveægte bomuld og blandede fibre.

ENERGISPARE

60° Vask  Skyl  Lang centrifugering ved maks. hastighed Maks. fyldning 8 kg Hvid og farveægte kulørt bomuld . Dette program kan vælges til let eller normalt snavset bomuldstøj. Temperaturen sættes ned, mens vasketiden forlænges. Det giver en god vaskeeffekt, samtidig med at der spares energi.

/ SLUK

Til annullering af det igangværende vaskeprogram, og til at slukke for maskinen.

1) Funktionen Pletfjerning kan kun vælges ved en vasketemperatur på mindst 40°C.

2) Hvis du tilvælger Quickvask ved at trykke på knap 6 , anbefales det at reducere maks. fyldning som angivet. Hel

fyldning er dog mulig, men med et mindre godt vaskeresultat.

3) Hvis der anvendes flydende vaskemiddel, skal der vælges et program uden forvask.

Tilvalg

CENTRIFUGERING

(nedsat hastighed)

CENTRIFUGERING

(nedsat hastighed)

SKYLLESTOP

EKSTRA SKYL

CENTRIFUGERING

(nedsat hastighed)

SKYLLESTOP

FORVASK

PLETFJERNING

SART

EKSTRA SKYL

Rum i vaskemid-

delskuffen

Nyttige oplysninger og råd

Sortering af vasketøj

Følg instruktionerne på hvert vaskemærke samt producentens anvisninger. Sortér vasketøjet: i hvidt, kulørt, syntetiske stoffer, finvask, uld.

Page 17

Nyttige oplysninger og råd

Temperaturer

95° eller 90°

60°/50°

40°-30°- Kold

til normalt snavset, hvid bomuld og lærred (f.eks. viskestykker, håndklæder, duge, lagner...)

til normalt snavset, farveægte tøj (f.eks. skjorter, nattøj, pyjamas....)

i lærred, bomuld eller syntetiske fibre samt til let snavset hvid bomuld (f.eks. undertøj)

til sart tøj (f.eks. netgardiner), blandet vasketøj inklusive syntetiske fibre og uld mærket med "ren ny uld, maskinvaskbar, krympefri"

Før vasketøjet lægges i maskinen

Vask aldrig kulørt og hvidt tøj sammen. Hvidt tøj kan miste "hvidheden" i vasken. Nyt, kulørt tøj kan smitte af i den første vask; Det skal derfor vaskes separat første gang.

Sørg for, at der ikke er metalgenstande i vasketøjet (f.eks. hårspænder, sikkerheds nåle o.lign.).

Knap pudebetræk, luk lynlåse, hægt hægter og lås tryklåse. Bind bælter eller lange bændler. Fjern genstridige pletter før vask. Gnub særligt snavsede steder med et særligt rensemiddel. Behandl gardiner særligt forsigtigt. Fjern kroge, eller kom dem i en vaskepose.

Maksimal fyldning

Anbefalede fyldninger for programmerne fremgår af tabellen over vaskeprogrammer. Generelle regler:

•

Koge-/kulørtvask: tromlen kan være fyldt, men ikke for tætpakket;

•

Strygelet: tromlen må kun være halvt fyldt;

•

Sarte stoffer og uld: tromlen må kun være en tredjedel fyldt.

Vaskes en maksimal fyldning, udnyttes vand og energi bedst. Ved meget snavset tøj skal fyldningen begrænses.

Tøjets vægt

Følgende vægtangivelser er vejledende:

badekåbe 1200 g dynebetræk 700 g herrearbejdsskjorte 600 g lagen, herrepyjamas 500 g dug 250 g pudebetræk, frottehåndklæde, natkjole, herreskjorte 200 g viskestykke, dametrusser, serviet, bluse, herreunderbukser 100 g

Pletfjerning

Genstridige pletter kan muligvis ikke fjernes med kun vand og vaskemiddel. Det er derfor tilrådeligt at behandle dem før vask. Blod: behandl friske pletter med koldt vand. Ved indtørrede pletter skal man lægge tøjet i blød natten over i et specialvaskemiddel og derefter gnubbe i sæbevandet.

Page 18

Nyttige oplysninger og råd

Oliebaseret maling: fugt med rensebenzin, læg tøjet på en blød klud og dup på pletten; Gentages flere gange. Indtørrede fedtpletter: fugt med terpentin, læg tøjet på en blød overflade, og dup pletten med fingerspidserne og en bomuldsklud. Rust: oxalsyre opløst i varmt vand eller et rustfjerningsmiddel brugt koldt. Vær forsigtig med gamle rustpletter, da cellulosestrukturen allerede vil være beskadiget og tøjet vil være blevet hullet.

Mugpletter: behandles med blegemiddel, skyl grundigt (kun hvidt og farveægte tøj). Græs: indsæb let, og behandl med blegemiddel (kun hvidt og farveægte tøj).

Kuglepen og lim: fugt med acetone

, læg tøjet på et blødt stofunderlag, og dup pletten.

Læbestift: fugt med acetone som ovenfor, og behandl pletten med husholdningssprit. Fjern eventuelle resterende mærker med blegemiddel. Rødvin: læg i blød i vand og vaskemiddel, skyl, og behandl med eddikesyre eller citronsyre og skyl efter. Fjern eventuelle resterende mærker med blegemiddel.

Blæk: afhængigt af typen af blæk fugtes tøjet først med acetone

, derefter med eddikesyre; Fjern eventuelle resterende mærker på hvidt tøj med blegemiddel, og skyl grundigt efter. Tjære: behandl først med pletfjerner, husholdningssprit eller rensebenzin, og vask derefter tøjet.

Vaskemidler og tilsætningsmidler

Gode vaskeresultater afhænger blandt andet af det anvendte vaskemiddel og den korrekte mængde for at undgå spild og beskytte miljøet. Selv biologisk nedbrydelige vaskemidler indeholder stoffer, der i store mængder kan skade den økologiske balance. Valget af vaskemiddel afgøres af materialetypen (finvask, uld, bomuld osv.), farven, vasketemperaturen og graden af tilsmudsethed. Alle vaskemidler i almindelig handel kan anvendes i denne vaskemaskine:

• vaskepulver til alle stoftyper

• vaskepulver til sarte stoffer (60°C maks.) og uld

• flydende vaskemiddel, helst til vaskeprogrammer med lave temperaturer (60°C maks.) til

alle stoftyper eller specialmiddel kun til uld. Vaskepulveret og eventuelle tilsætningsmidler skal hældes i de korrekte rum i vaskemiddelskuffen, før programmet startes. Hvis der bruges flydende vaskemiddel, skal der vælges et program uden forvask. Vaskemaskinen har et recirkulationssystem, der giver den optimale udnyttelse af det koncentrerede vaskemiddel. Følg anbefalingerne fra produktets producent vedrørende mængder, og overskrid ikke "MAX" mærket i vaskemiddelskuffen .

Vandets hårdhedsgrad

Vandets hårdhed klassificeres i såkaldte "grader" af hårdhed. Oplysninger om vandets hårdhed i et givent område fås hos vandværket eller kommunen.

Der skal tilsættes et blødgøringsmiddel, hvis vandet er middelhårdt til hårdt (fra hårdhedsgrad II). Følg producentens anvisninger. Så kan vaskemidlet altid doseres efter hårdhedsgrad I (= blødt).

1) brug ikke acetone på kunstsilke

Page 19

Vedligeholdelse og rengøring

Niveau Beskrivelse

1 blødt 07 015 2 middel 814 1625 3 hårdt 1521 2637 4 meget hårdt > 21 > 37

Vandets hårdhedsgrad

Tysk °dH Fransk °T.H.

Vedligeholdelse og rengøring

Maskinen skal KOBLES FRA lysnettet, før der må udføres nogen form for rengøring eller vedligeholdelse.

Afkalkning

Vores brugsvand indeholder normalt kalk. Det er en god idé jævnligt at anvende et blødgøringsmiddel i maskinen. Det skal gøres separat fra tøjvask og i henhold til anvisningerne fra producenten af midlet. Det vil hjælpe med at hindre dannelse af kalkaflejringer.

Efter hver vask

Lad lugen stå åben. Det hjælper med at forhindre dannelse af mug og ubehagelig lugt i maskinen. At holde lugen åben efter vask bidrager også til beskyttelse af lugens pakning.

Vedligeholdelsesvask

Når der vaskes ved lave temperaturer, kan der ske akkumulering af restprodukter i tromlen. Det anbefales, at der jævnligt foretages en vedligeholdelsesvask. Gå frem på følgende måde:

• Tromlen skal være helt tom.

• Vælg det varmeste vaskeprogram til bomuld.

• Brug en normal dosis vaskemiddel, der skal være et pulver med biologiske egenskaber.

Udvendig rengøring

Rengør maskinen udvendigt med vand og sæbe, og tør grundigt efter. Brug ikke husholdningssprit, opløsningsmidler eller lignende produkter til rengøring af ka-

binettet.

Vaskemiddelskuffe

Vaskemiddelskuffen bør rengøres jævnligt.

1. Tag vaskemiddelskuffen ud ved at trække hårdt i den.

Page 20

Vedligeholdelse og rengøring

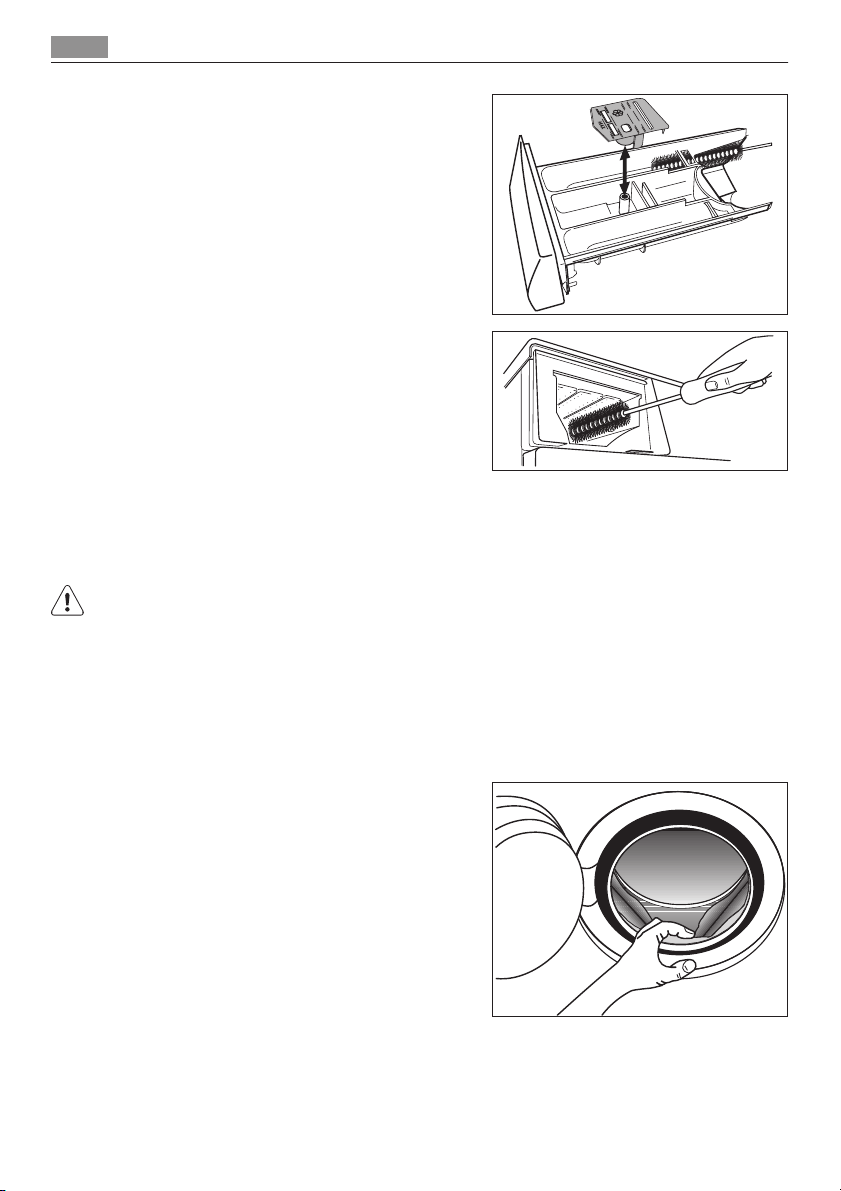

2. Tag indsatsen til skyllemiddel ud af det

midterste rum.

3. Skyl alle dele med vand.

4. Sæt indsatsen til skyllemiddel så langt ind,

som den kan komme, så den sidder fast.

5. Rengør alle maskinens dele med en børste,

og især dyserne øverst i indløbskammeret.

6. Sæt vaskemiddelskuffen på skinnerne, og

skub den ind.

Tromle

Der kan aflejres rust i tromlen på grund af rustne fremmedlegemer i vasketøjet, eller fordi brugsvandet er jernholdigt.

Rengør ikke tromlen med sure afkalkningsmidler, klorholdige skuremidler, skuresvampe af stål eller ståluld.

1. Fjern eventuelle rustaflejringer på tromlen med et rensemiddel til rustfrit stål.

2. Kør et vaskeprogram med tom maskine for at fjerne eventuelle rester af rensemiddel.

Program: Kort bomuldsprogram ved maks. temperatur, og tilsæt ca. 1/4 målebæger vaskemiddel.

Lugens pakning

Kontrollér med mellemrum lugens pakning, og fjern eventuelle genstande, der måtte have sat sig fast i folden.

Udtømningspumpe

Pumpen skal efterses regelmæssigt, og især hvis:

• maskinen ikke tømmer ud og/eller centrifugerer

Page 21

Vedligeholdelse og rengøring

• maskinen laver en usædvanlig støj under udtømning på grund af fremmedlegemer som

sikkerhedsnåle, mønter o.lign., der blokerer pumpen. Gør følgende:

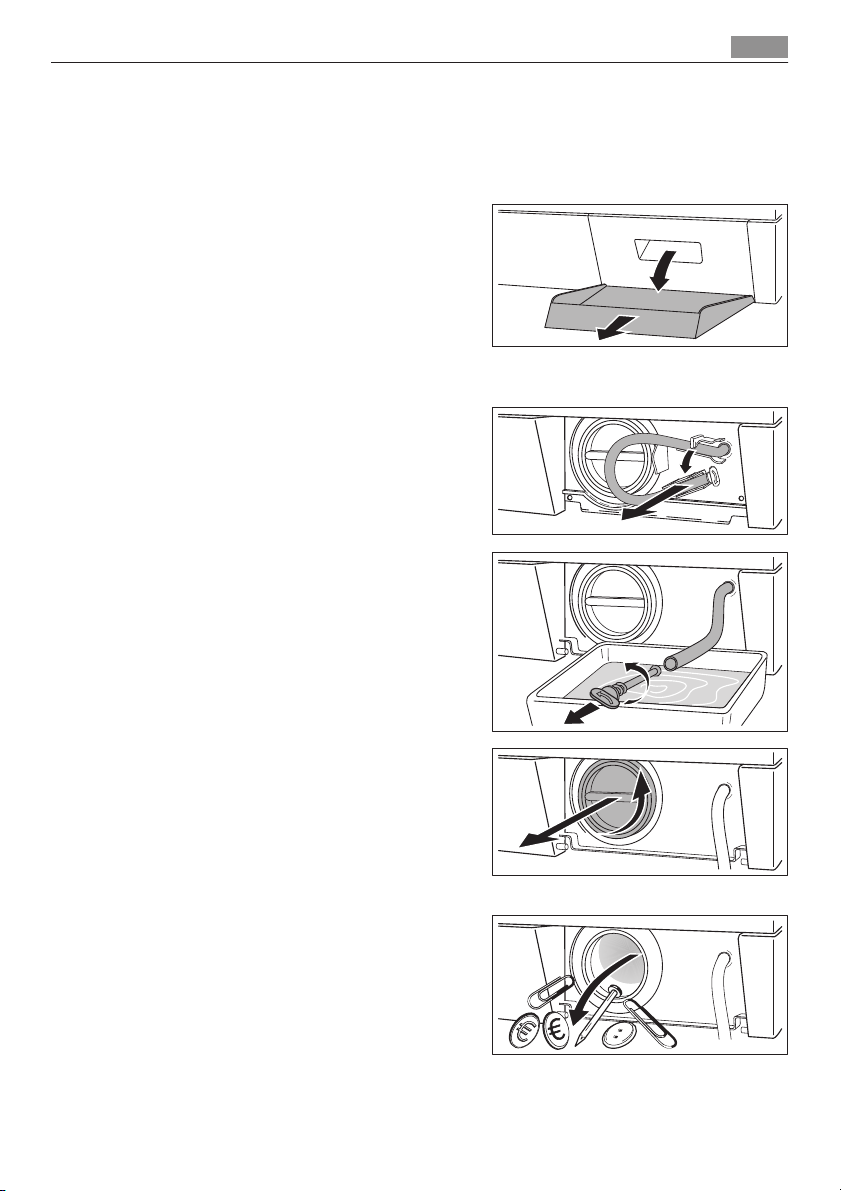

1. Kobl apparatet fra strømforsyningen.

2. Om nødvendigt skal man vente, til vandet er kølet af.

3. Åbn lågen til pumpen.

4. Sæt en skål tæt op til pumpen, så den opfanger eventuelt spild.

5. Træk nødtømningsslangen ud, læg den ned i beholderen, og fjern hætten.

6. Når der ikke kommer mere vand ud,

skrues pumpen ud og fjernes. Sørg altid for at have en klud ved hånden til at tørre vandspild op, når pumpen tages ud.

7. Fjern eventuelle fremmedlegemer fra pumpehjulet ved at dreje det rundt.

Page 22

Vedligeholdelse og rengøring

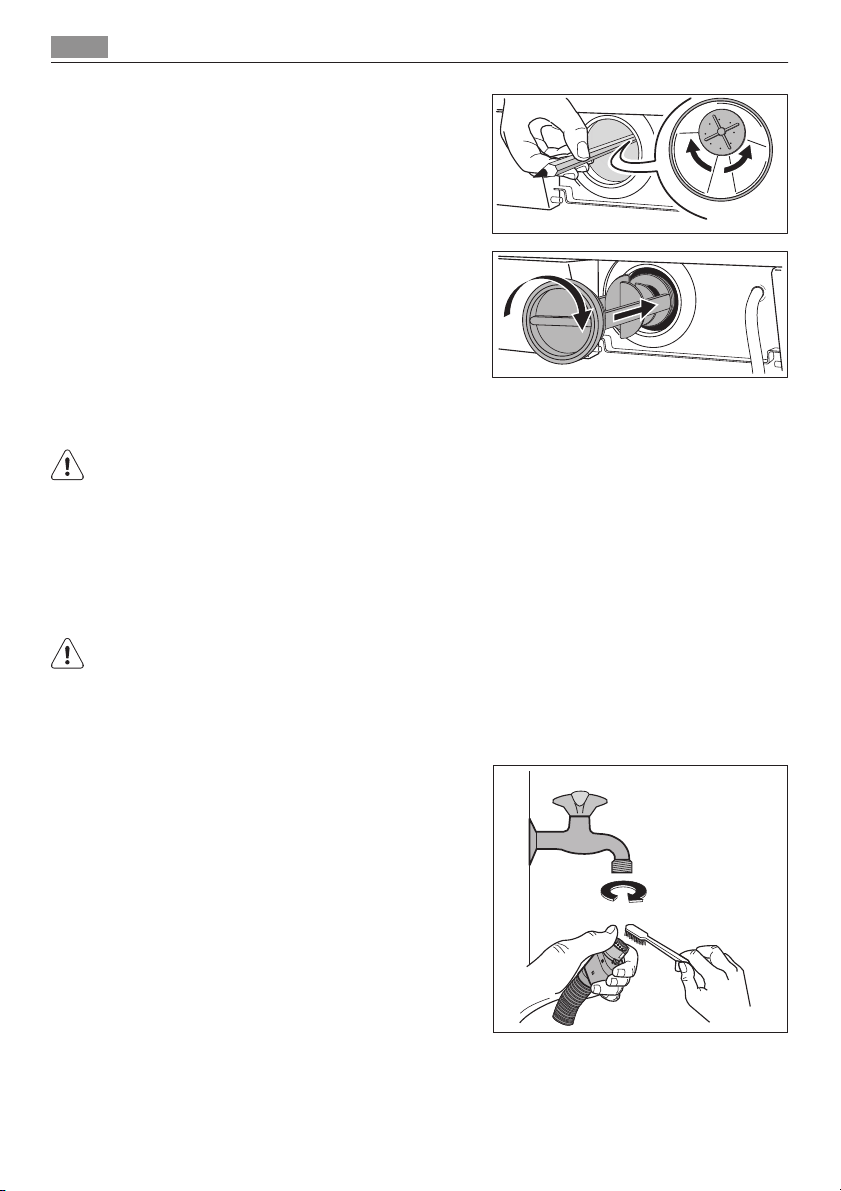

8. Sæt hætten tilbage på nødtømnings-

slangen, og sæt slangen på plads.

9. Skru pumpen helt ind.

10. Luk lågen til pumpen.

ADVARSEL

Når apparatet er i brug, kan der afhængigt af det valgte program være varmt vand i pumpen. Fjern aldrig pumpedækslet under en vask, vent altid, til apparatet er færdig med en vask og er blevet tømt. Når dækslet sættes på, skal man sikre sig, at det er strammet helt, så der ikke kan lække vand ud, og så mindre børn ikke kan tage det af.

Rengøring af tilløbsslangens filtre

Hvis apparatet ikke tager vand ind, hvis det tager lang tid at tage vand ind, hvis startknappen blinker gult, eller hvis displayet (hvis det findes) viser den tilhørende alarm (se afsnittet "Når der opstår fejl..." vedrørende yderligere oplysninger), skal du kontrollere, om filtrene i tilløbsslangen er tilstoppede.

Rengør tilløbsslangens filtre

1. Luk for vandhanen.

2. Skru slangen af hanen.

3. Rengør slangefilteret med en stiv børste.

4. Skru slangen på hanen igen. Kontrollér, at

tilslutningen er fastspændt.

Page 23

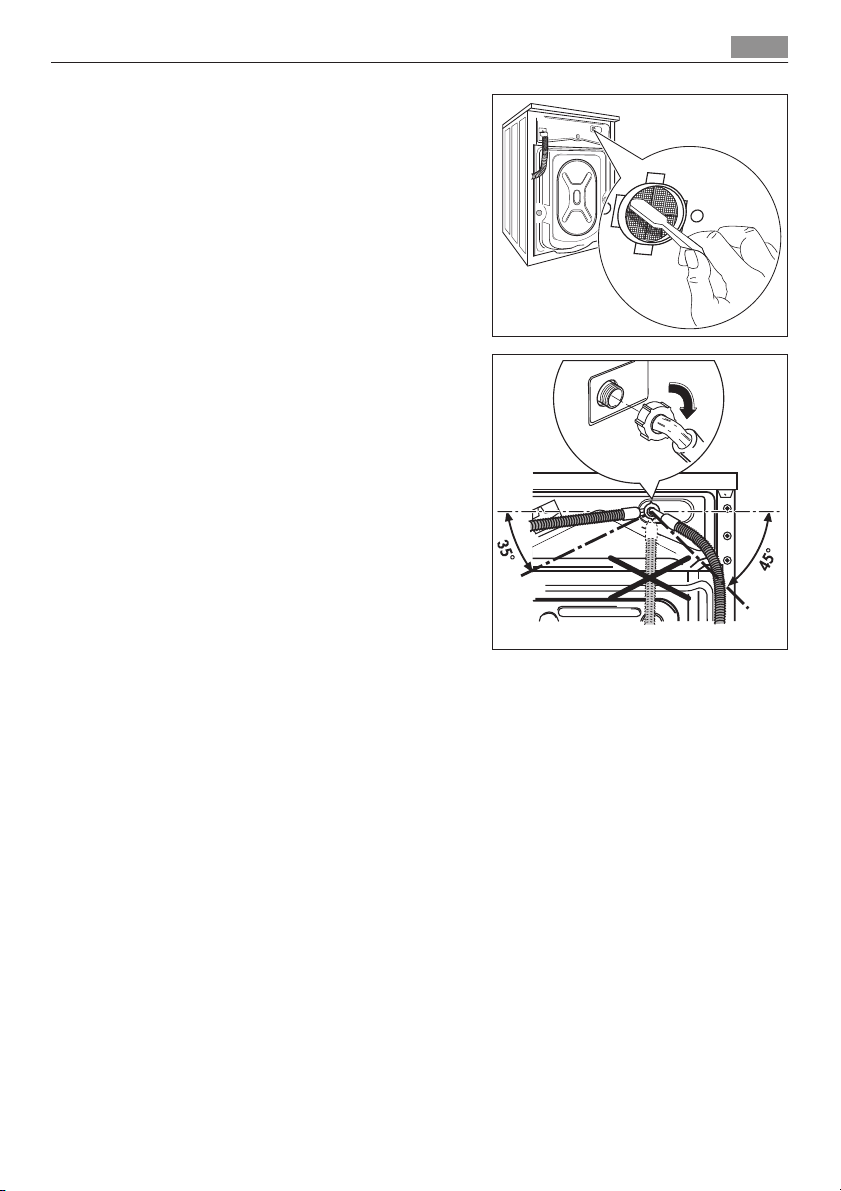

5. Skru slangen af maskinen. Sørg for klude

til optørring, da der kan løbe vand ud.

6. Rengør filteret i ventilen med en stiv bør-

ste eller en klud.

7. Skru slangen på maskinen igen, og kon-

trollér, at tilslutningen er fastspændt.

8. Åbn for vandhanen.

Vedligeholdelse og rengøring

Frostsikring

Hvis maskinen installeres i et rum, hvor temperaturen kan falde til under 0°C, skal man gøre som følger:

1. Luk for vandhanen, og skru tilløbsslangen af hanen;

2. Anbring enden af nødtømningsslangen og tilløbsslangen i en beholder på gulvet, og

lad vandet løbe ud;

3. Skru tilløbsslangen på igen, og sæt nødtømningsslangen på plads efter at have sat

hætten på igen. Når dette gøres, fjernes eventuelt resterende vand fra maskinen, hvilket forhindrer dannelse af is med deraf følgende skade på maskinen. Kontrollér, at temperaturen i lokalet er over 0°C, inden maskinen startes igen.

Nødtømning

Hvis vandet ikke pumpes ud, gøres følgende for at tømme maskinen for vand:

1. Træk stikket ud af stikkontakten.

2. Luk for vandhanen.

3. Vent om nødvendigt, til vandet er kølet af;

4. Åbn lågen til pumpen;

5. Anbring en beholder på gulvet, og læg enden af nødtømningsslangen ned i beholderen.

Fjern hætten. Vandet skal løbe ud på grund af tyngdekraften. Når beholderen er fyldt,

Page 24

Når der opstår fejl

sættes hætten på igen. Tøm beholderen. Gentag proceduren, til der ikke kommer mere

vand ud;

6. Rengør pumpen efter behov som tidligere beskrevet;

7. Sæt hætten på igen, og sæt nødtømningsslangen på plads;

8. Skru pumpen i igen, og luk lågen.

Når der opstår fejl

Visse problemer skyldes manglende almindelig vedligeholdelse eller forglemmelse, der let kan afhjælpes uden tilkaldelse af en tekniker. Inden der tages kontakt til Electrolux Service A/S, skal man foretage følgende kontroller. Når maskinen er i gang, kan det ske, at den gule kontrollampe for knappen 8 blinker, displayet viser en af de følgende alarmkoder, og samtidig lyder et signal hvert 20. sekund for at vise, at maskinen ikke arbejder:

: problem med vandtilførsel

•

• Når problemet er afhjulpet, genstartes programmet ved at trykke på 8 knappen. Hvis problemet stadig ikke er løst efter alle disse kontroller, kontaktes Electrolux Service A/S.

: problem med vandudtømning : luge åben

: Overløbssikringen er aktiveret

Fejl Mulig årsag/Løsning

Vaskemaskinen starter ikke:

Lugen er ikke blevet lukket.

• Luk lugen godt til. Stikket er ikke sat helt ind i stikkontakten.

• Sæt stikket i stikkontakten. Strømmen til kontakten er afbrudt.

• Efterse husets elinstallationer. Firelæet er slået fra, eller sikringen er gået.

• Udskift sikringen. Programvælgeren står ikke rigtigt, og der er ikke trykket på knap 8 .

• Drej på programvælgeren, og tryk igen på

knap 8 .

Der er valgt Udskudt start.

• Hvis tøjet skal vaskes med det samme, skal Udskudt start annulleres.

Børnesikring er aktiveret.

• Deaktivér denne funktion.

Page 25

Fejl Mulig årsag/Løsning

Maskinen tager ikke vand ind:

Maskinen tager vand ind, men tømmer det straks ud igen:

Maskinen tømmer ikke ud og/eller centrifu gerer ikke:

Der er vand på gulvet:

Når der opstår fejl

Der er lukket for hanen.

• Åbn for vandhanen.

Tilløbsslangen er klemt eller bøjet.

• Kontrollér samlingen ved tilløbsslangen.

Filteret i tilløbsslangen eller indløbsventilen er blokeret.

• Rengør filtrene i vandindtaget (se "Rengøring af filtre i vandindtag").

Lugen er ikke ordentligt lukket.

• Luk lugen godt til.

Enden af afløbsslangen sidder for lavt.

• Se det pågældende afsnit, under "Udtømning af vand".

Afløbsslangen er klemt eller bøjet.

• Kontroller afløbsslangens tilslutning.

Udtømningsfilteret er tilstoppet.

• Rens udtømningsfilteret.

Der er valgt et program eller en funktion, der slutter med skyllestop, eller som udelukker al centrifugering.

• Vælg udtømning eller centrifugering.

Vasketøjet er ikke jævnt fordelt i tromlen.

• Omfordel vasketøjet.

Vaskemidlet er uegnet eller overdoseret (skummer for meget).

• Reducér mængden af vaskemiddel, eller brug et andet middel.

Kontrollér, om der er lækage fra en af tilløbsslangens samlinger. Det er ikke altid let at se det, da vandet løber ned ad slangen; kontrollér, om den er fugtig.

• Kontrollér samlingen ved tilløbsslangen.

Tilløbsslangen er beskadiget.

• Udskift den.

Hætten er ikke sat på nødtømningsslangen, eller filteret er ikke skruet korrekt i efter rengøringen.

• Sæt hætten tilbage på nødtømningsslangen, eller skru filteret helt ind.

Page 26

Når der opstår fejl

Fejl Mulig årsag/Løsning

Utilfredsstillende vaskeresultater:

Lugen vil ikke åbne:

Maskinen vibrerer eller støjer:

Centrifugeringen er længe om at starte, eller maskinen centrifugerer slet ikke:

Maskinen laver en anderledes lyd:

Der er ikke synligt vand i tromlen:

Der er brugt for lidt vaskemiddel, eller midlet er uegnet.

• Forøg mængden af vaskemiddel, eller brug en anden type.

Genstridige pletter blev ikke behandlet før vask.

• Brug gængse produkter til at forbehandle genstridige pletter.

Der blev ikke valgt korrekt temperatur.

• Kontrollér, om der er valgt korrekt temperatur.

For meget tøj i maskinen.

• Reducer fyldningen.

Programmet kører stadig.

• Vent til vaskeprogrammet er slut.

Lugens lås er ikke blevet udløst.

•

Vent til symbolet 7.5 er slukket.

Der står vand i tromlen.

• Vælg udtømning eller centrifugering for at tømme vandet ud.

Transportboltene og emballagen er ikke fjernet.

• Kontrollér, om apparatet er korrekt installeret.

Benene er ikke blevet justeret

• Kontrollér, om apparatet står i vater.

Vasketøjet er ikke jævnt fordelt i tromlen.

• Omfordel vasketøjet.

Måske er der meget lidt tøj i maskinen.

• Læg mere vasketøj i.

Maskinens elektroniske kontrolsystem for ubalance reagerer, fordi tøjet ikke er jævnt fordelt i tromlen. Tøjet omfordeles ved at rotere tromlen. Det sker flere gange, før ubalancen forsvinder, og den normale centrifugering kan genoptages. Hvis tøjet stadig ikke er jævnt fordelt i tromlen efter nogle minutter, starter centrifugeringen ikke.

• Måske er der for lidt tøj i maskinen. Læg mere tøj i, omfordel tøjet manuelt, og vælg så centrifugeringsprogrammet.

Maskinen har en type motor, der har en anden lyd end de tidligere brugte motorer. Den nye motor muliggør en roligere igangsætning og en bedre fordeling af vasketøjet ved centrifugering. Herved opnås også en bedre stabilitet.

Moderne vaskemaskiner arbejder meget økonomisk med lave vandstande, uden at det påvirker vaskeresultatet.

Page 27

Fejl Mulig årsag/Løsning

Displayet viser alarmkoden :

Hvis problemet ikke kan findes eller løses: Kontakt Electrolux kundeservice. Skriv maskinens model, serienummer og købsdato ned inden opringningen: Electrolux Kundeservice vil bede om disse oplysninger.

Tekniske data

Overløbssikringen er aktiveret.

• Kobl maskinen fra lysnettet, og kontakt Electrolux Service A/S

Mål Bredde

Elektrisk tilslutning Spænding  samlet effekt  sikring

Vandtilførslens tryk Minimum

Maksimal fyldning Bomuld 8 kg Centrifugeringshastighed Maksimum 1400 o/m

Forbrugsværdier

Program Energiforbrug (kWh) Vandforbrug (liter) Programvarighed (Mi-

Koge/Kulørtvask95° 2.5 62 Koge/Kulørtvask 60° 1.7 63

Energispare 60° Koge/Kulørtvask 40° 0.75 62 Syntetisk 40° 0.55 51 Finvask 40° 0.53 67

Højde Dybde

Information om eltilslutning findes på typepladen indvendigt på lugen.

Maksimum

1.20 57

60 cm 85 cm 63 cm

0,05 MPa 0,8 MPa

nutter)

Vedr. programmer nes varighed: Se dis playet på kontrolpa

nelet.

Page 28

Installation

Program Energiforbrug (kWh) Vandforbrug (liter) Programvarighed (Mi-

Uld/Håndvask 30° 0.32 64

1) "Energispare"ved 60° C med en fyldning på 8 kg er referenceprogram for de opgivne data i energimærkningen, i overensstemmelse med standarderne i Direktiv 92/75/EØF.

Forbrugsværdierne i tabellen er kun vejledende, da de kan variere afhængigt af mængden og arten af vasketøj, ledningsvandets temperatur og den omgivende temperatur.

Installationsvejledning

Installation

Udpakning

Alle transportbolte og emballage skal fjernes, før apparatet tages i anvendelse. Det anbefales, at man gemmer alle transportsikringsdele, så de kan sættes på, hvis maskinen nogensinde skal transporteres igen.

1. Når al emballage er fjernet, lægges ma-

skinen forsigtigt ned på bagsiden, så polystyrenbunden kan fjernes.

nutter)

Page 29

2. Fjern strømkablet, og tag afløbsslangen ud

af holderne bag på apparatet.

3. Skru de tre bolte med den nøgle, der følger

med maskinen.

Installation

4. Skub de tilhørende plaststykker ud.

Page 30

Installation

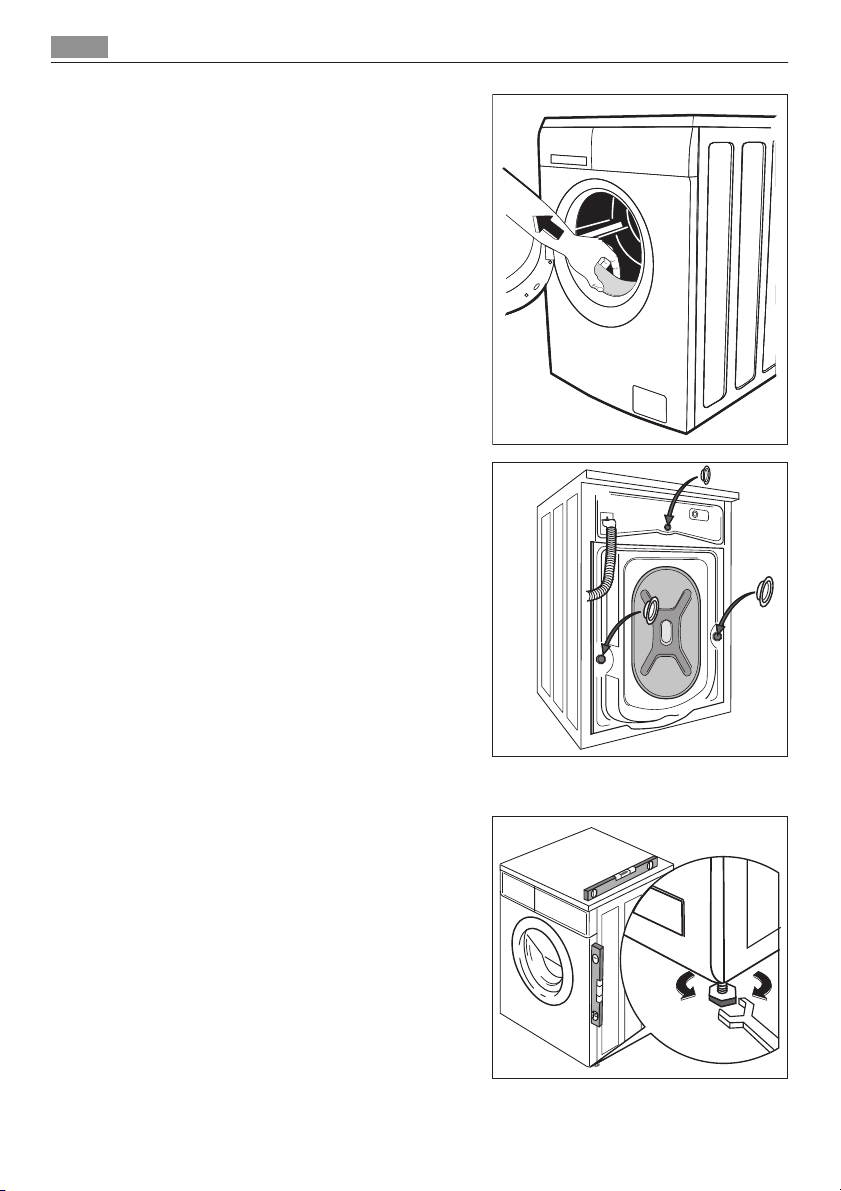

5. Åbn lugen, tag tilløbsslangen ud af trom-

len, og fjern polystyrenblokken på lugens pakning.

6. Prop det lille hul foroven og de to store

huller til med de plastpropper, der ligger i posen med brugsanvisningen.

7. Slut tilløbsslangen til som beskrevet i af-

snittet "Vandtilførsel".

Opstilling og nivellering

Installér maskinen på et plant, hårdt gulv. Sørg for, at luftcirkulationen om maskinen ikke hindres af tæpper og lignende. Sørg for en gummibelægning, før den placeres på små fliser. Forsøg aldrig at rette ujævnheder op ved at lægge stykker af træ, pap eller lignende materiale under maskinen. Hvis det ikke kan undgås at stille maskinen ved siden af et komfur eller en kulfyret ovn, skal der indskydes et isoleringspanel mellem de to apparater, og med alufolie på den side, der vender mod komfur eller ovn. Maskinen må ikke installeres i rum, hvor temperaturen kan komme under frysepunktet. Tilløbs og afløbsslange må ikke slå knude (kinke).

Page 31

Installation

Sørg for, at apparatet efter installation er lettilgængeligt for en tekniker i tilfælde af nedbrud. Nivellér ved at skrue benene ind eller ud. Placér aldrig pap, træ eller lignende materialer under maskinen for at kompensere for ujævnheder i gulvet.

Vandtilførsel

Der medfølger en tilløbsslange, der ligger i tromlen.

Denne maskine skal sluttes til en koldtvandsforsyning. Brug ikke slangen fra den gamle maskine ved tilslutningen til vandforsyningen.

1. Åbn lugen, og tag slangen ud.

2. Forbind slangen med vinkelsamlingen til

maskinen.

Lad ikke tilløbsslangen hænge nedad. Lad slangen have en vinkel enten mod venstre eller højre afhængigt af placeringen af vandhanen.

3. Placér slangen korrekt ved at løsne ring-

møtrikken. Når slangen er placeret, skal ringmøtrikken strammes igen for at undgå udslip.

4. Forbind slangen til en hane med et 3/4"

gevind. Brug altid den medfølgende slan-

ge. Tilløbsslangen må ikke forlænges. Hvis den er for kort, og man ikke kan flytte hanen, skal der anskaffes en ny, længere slange specifikt beregnet til denne slags formål. Installationen skal overholde bestemmelserne fra den kommunale vandforsyning samt kravene i bygningsreglementet. Kontrollér det krævede minimum vandtryk for sikker drift i afsnittet "Tekniske specifikationer".

Page 32

Installation

Overløbssikring (aquastop)

Tilløbsslangen er forsynet med en aquastopanordning, der beskytter mod skader fra vandudslip i slangen, som kan opstå, når slangen bliver gammel. Denne fejl vises med en rød sektor i vinduet "A" . Skulle det forekomme, skal der lukkes for vandhanen, og slangen skal udskiftes gennem kundeservice.

Udtømning af vand

Enden af afløbsslangen kan tilsluttes på tre måder:

Hægtet på kanten af en vask ved hjælp af den plastanordning, der leveres med

maskinen.

I dette tilfælde skal man sikre sig, at enden ikke kan løsrive sig, mens maskinen tømmer

vand ud.

Det kan gøres ved at binde slangen fast til

vandhanen med snor eller fastgøre den på

væggen.

Til udtag på afløbsrør. Udtaget skal pla-

ceres over vandlåsen og minimum 60 cm

over gulvet.

Direkte til et afløbsrør i en højde på

mindst 60 cm og højst 90 cm. Afløbsslangens endestykke skal altid være ventileret, dvs. rørets indvendige diameter skal være bredere end afløbsslangens udvendige diameter. Afløbsslangen må ikke danne knæk.

Page 33

Tilslutning, el

Afløbsslangen kan forlænges til maksimalt 4 meter. Der fås en ekstra afløbsslange og et samlestykke hos Electrolux Service A/S.

Tilslutning, el

Information om eltilslutning findes på typepladen indvendigt på lugen. Kontrollér, at boligens elektriske installationer kan klare den maksimale belastning, og husk at tage andre anvendte apparater i betragtning.

ADVARSEL Maskinen skal tilsluttes jvf. gældende stærkstrømsreglement.

ADVARSEL Producenten fralægger sig ethvert ansvar for skader, der skyldes manglende over holdelse af disse sikkerhedsregler.

ADVARSEL Sørg for, at elkablet er let tilgængeligt efter installationen af maskinen.

ADVARSEL Hvis der bliver behov for at udskifte maskinens elkabel, skal det udføres af Elec trolux Service A/S.

Miljøhensyn

Symbolet på produktet eller på pakken angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal i stedet overgives til en affaldsstation for behandling af elektrisk og elektronisk udstyr. Ved at sørge for at dette produkt bliver bortskaffet på den rette måde, hjælper du med til at forebygge eventuelle negative påvirkninger af miljøet og af personers helbred, der ellers kunne forårsages af forkert bortskaffelse af dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den forretning, hvor produktet er købt, for yderligere oplysninger om genanvendelse af dette produkt.

Emballagemateriale

Materialer mærket med symbolet kan genanvendes.

Page 34

>PE<=polyætylen >PS<=polystyren >PP<=polypropylen Det betyder, at de kan genbruges ved at bortskaffe dem korrekt i de dertil beregnede affaldscontainere.

Råd om økologi

For at spare vand og energi og for at hjælpe med at beskytte miljøet anbefaler vi, at man følger disse råd:

• Normalt snavset tøj kan vaskes uden forvask for at spare vaskemiddel, vand og tid (det

beskytter også miljøet!).

• Vaskemaskinen arbejder mere økonomisk, hvis den er fyldt.

• Med passende forbehandling kan pletter og begrænset snavs fjernes; Vasketøjet kan

vaskes ved en lavere temperatur.

• Dosér vaskemiddel alt efter vandets hårdhed, graden af snavs og mængden af tøj.

Page 35

Page 36

www.electrolux.com

Besøg vor hjemmeside www.electrolux.dk for bestilling av tilbehør og reservedele: www.aeg electrolux.dk

13295179000082009
