Page 1
LAVAMAT LP 5452
LAVAMAT LP 5652
Benutzerinformation Waschvollautomat
Page 2
2 Inhalt
Danke, dass Sie sich für eines unserer hochqualitativen Produkte entschieden haben.
Lesen Sie für eine optimale und gleichmäßige Leistung Ihres Gerätes diese
Benutzerinformation bitte sorgfältig durch. Sie wird Ihnen helfen, alle Vorgänge
perfekt und äußerst effizient zu steuern. Damit Sie diese Benutzerinformation bei
Bedarf stets zur Hand haben, empfehlen wir Ihnen, sie an einem sicheren Ort
aufzubewahren. Und geben Sie diese Benutzerinformation bitte an einen
eventuellen neuen Besitzer dieses Gerätes weiter.
Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.
INHALT
GEBRAUCHSANWEISUNG 3
SICHERHEITSHINWEISE 3
Allgemeine Sicherheitshinweise 3
Montage 4
Gebrauch 4
Sicherheit von Kindern 4
GERÄTEBESCHREIBUNG 5
Waschmittelschublade 6
BEDIENFELD 7
Kontrolllampen (7) 7
ERSTE INBETRIEBNAHME 8
TÄGLICHER GEBRAUCH 8
Einlegen der Wäsche 8
Messen Sie Waschmittel und Pflegemittel ab
Wählen Sie das gewünschte Programm mit
dem Programmwahlschalter (1). 9
Wählen Sie die Option
SCHLEUDERDREHZAHL oder SPÜLSTOPP
(Taste 2) 9
Taste Optionen 10
Wählen Sie die Option FLECKEN (Taste 3)
10
Wählen Sie die Option EXTRA KURZ (Taste 4)
10
Wählen Sie START/PAUSE (Taste 5) 10
Wählen Sie die ZEITVORWAHL (Taste 6) 10
Auswahl eines zusätzlichen Spülgangs 11
Programm-Unterbrechung 11
Programm löschen 11
Ändern einer Option oder eines laufenden
Programms 11
Am Programmende 11
WASCHPROGRAMME 12
PRAKTISCHE TIPPS UND HINWEISE 16
Sortieren der Wäsche 16
Vor dem Einfüllen der Wäsche 16
Entfernen von Flecken 16
Wasch- und Zusatzmittel 17
Empfohlene Waschmittelmenge 17
Wasserhärte 18
REINIGUNG UND PFLEGE 18
Entkalken 18
Nach jedem Waschgang 18
Waschgang zur Pflege der Maschine 18
Reinigung der Außenseiten 18
Waschmittelschublade 19
Wäschetrommel 19
Türdichtung 20
8
Laugenpumpe 20
Wasserzulauffilter reinigen 22
Notentleerung 23
Frostschutzmaßnahmen 23
WAS TUN, WENN … 24
TECHNISCHE DATEN 28
VERBRAUCHSWERTE 28
MONTAGEANLEITUNG 29
MONTAGE 29

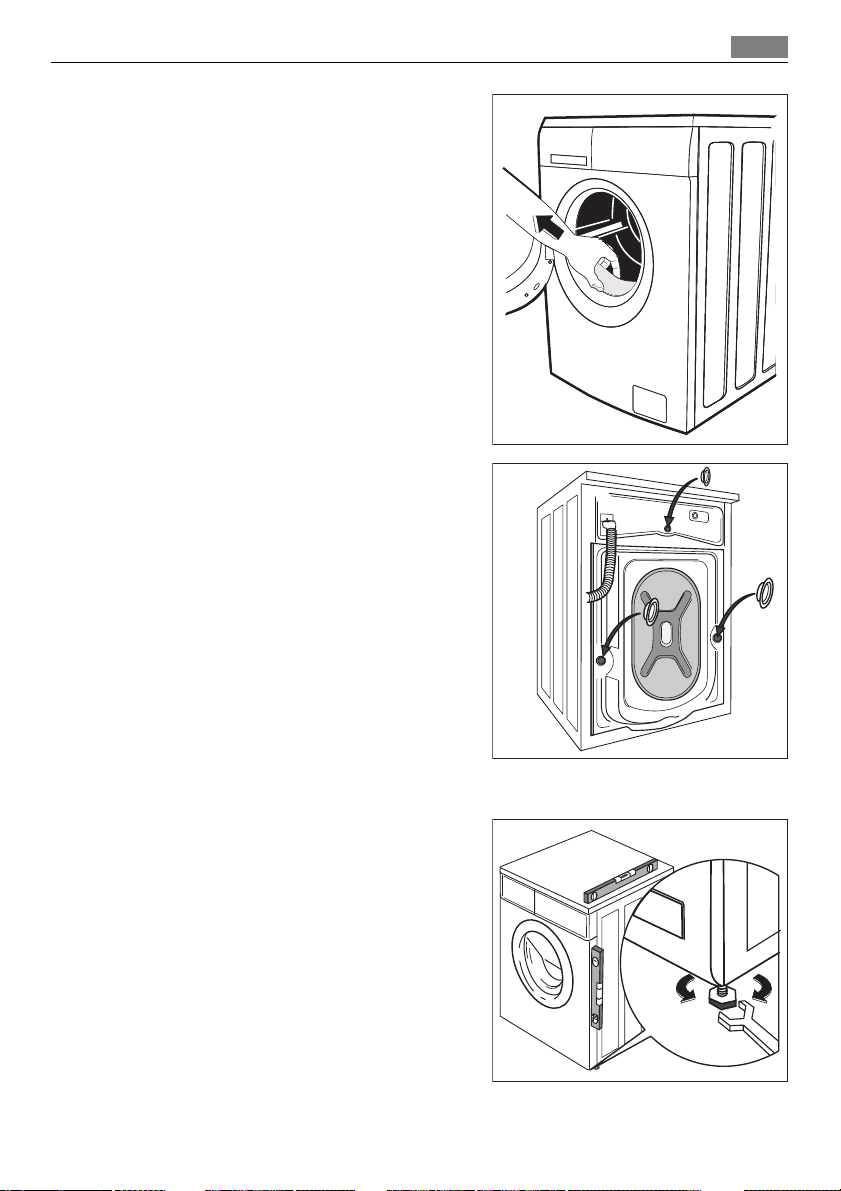

Auspacken 29
Aufstellen und Ausrichten 31
1 Satz Gummipuffer (4055126249) 32

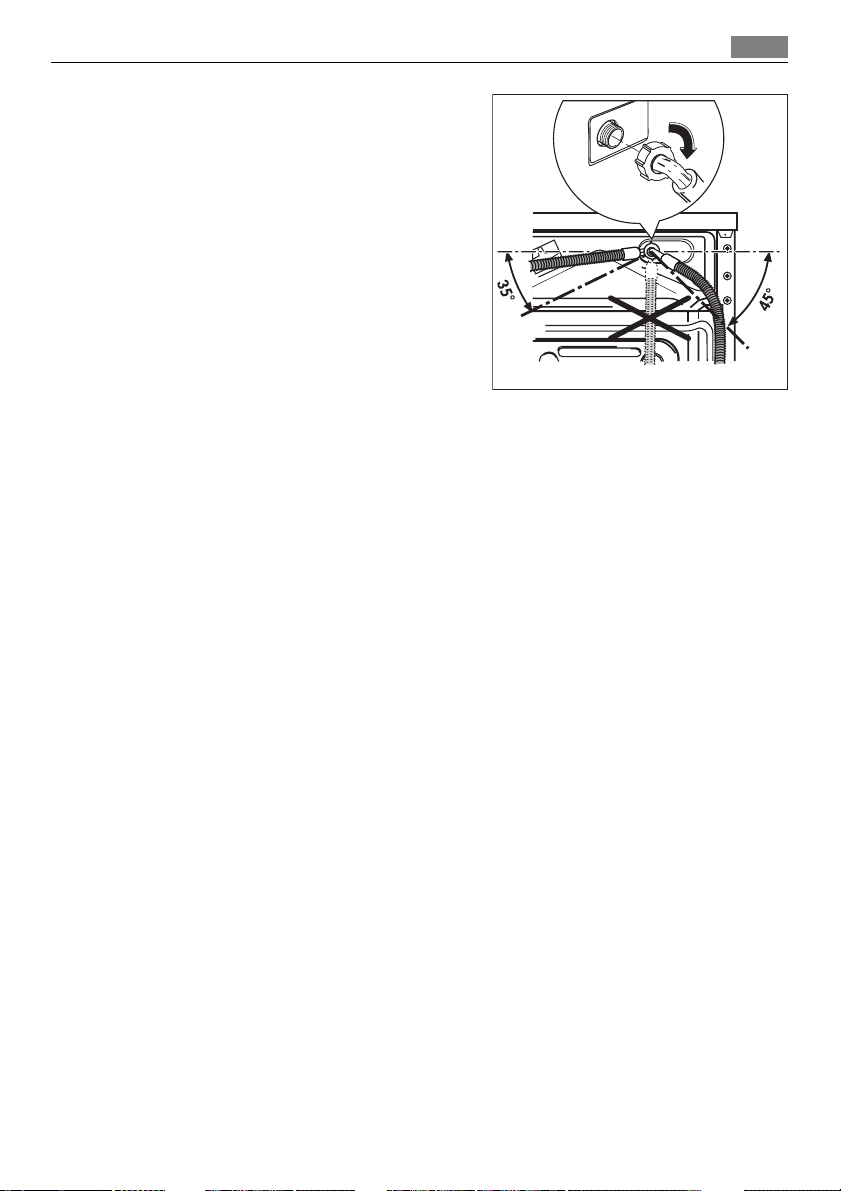

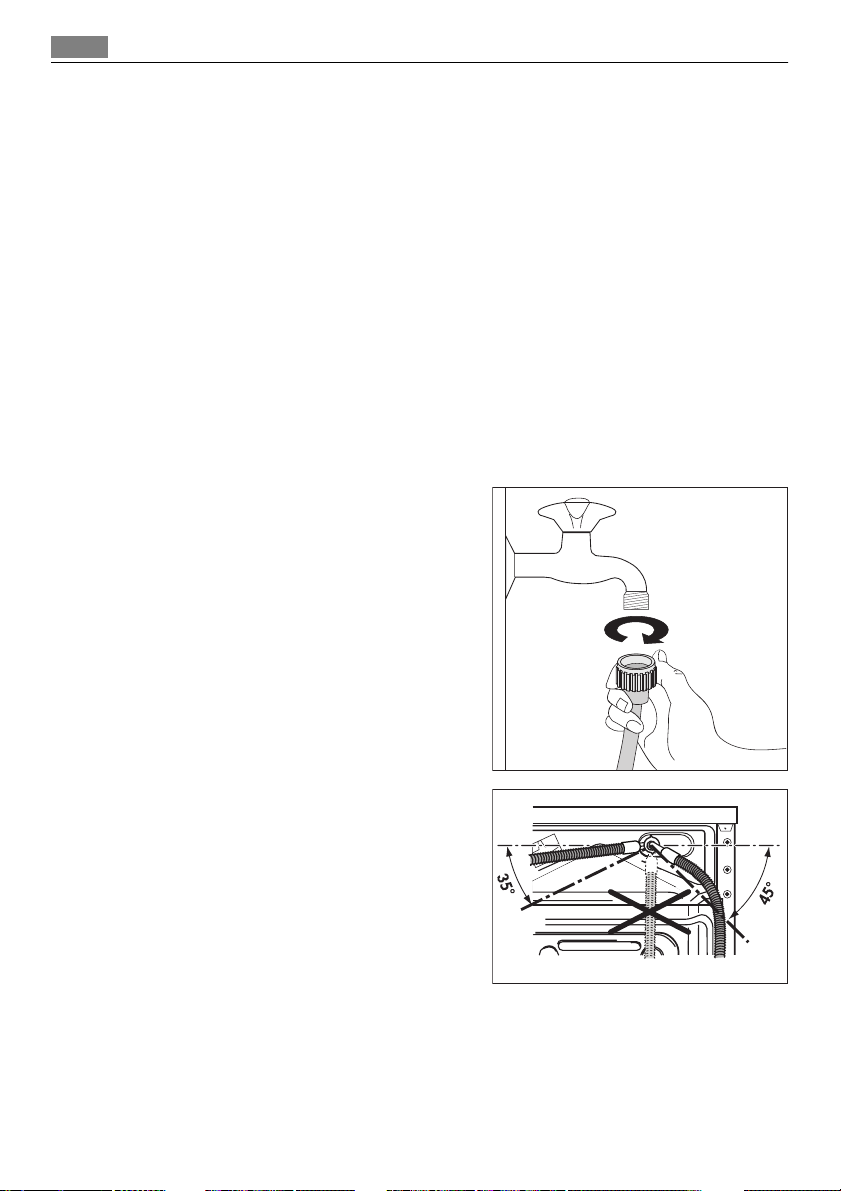

Wassereinlauf 32

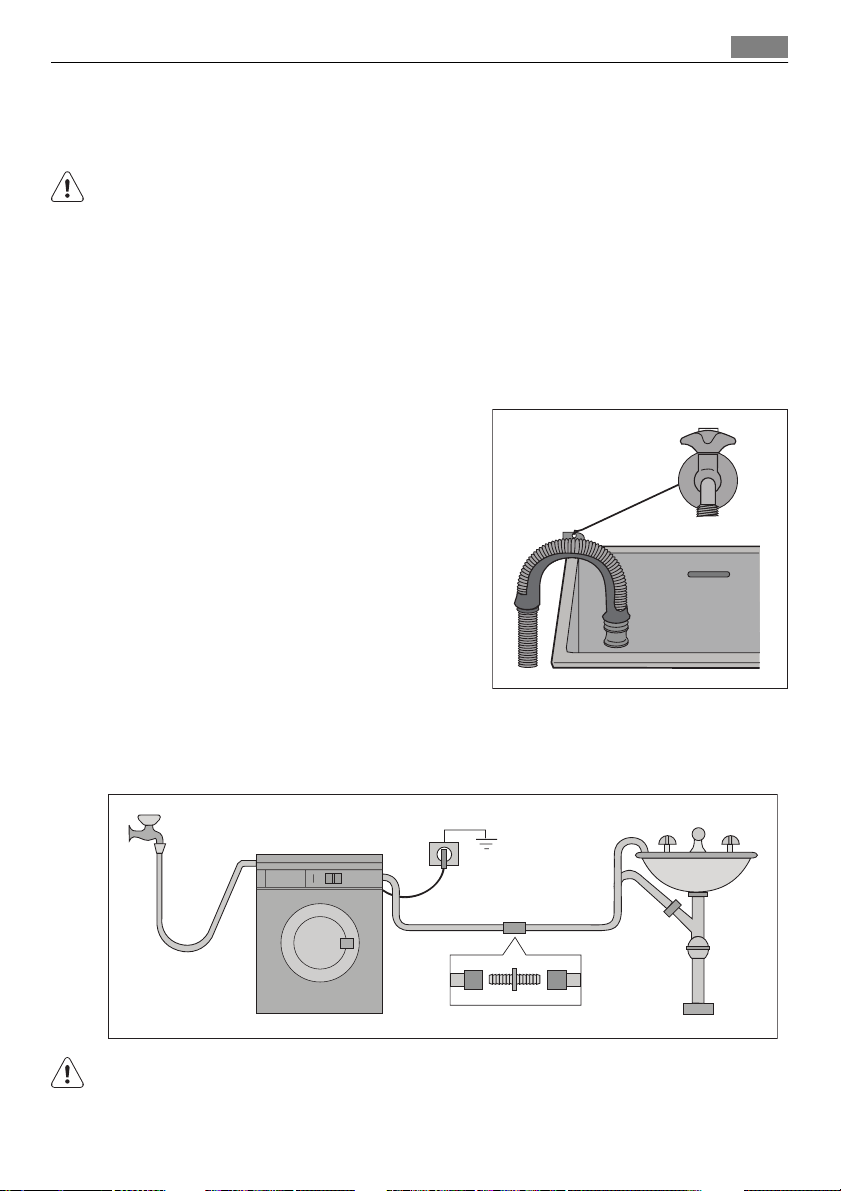

Wasserablauf 33
ELEKTRISCHER ANSCHLUSS 34
UMWELTTIPPS 34
Verpackungsmaterial 34
Umwelttipps 35
Page 3
Sicherheitshinweise
Änderungen vorbehalten
GEBRAUCHSANWEISUNG
SICHERHEITSHINWEISE
Bitte sorgfältig lesen und für zukünftige Verwendung aufbewahren.
• Die Sicherheit Ihres Gerätes entspricht den Industriestandards und den gesetzlichen Vor-
schriften zur Gerätesicherheit. Dennoch sehen wir uns als Hersteller verpflichtet, Sie mit
den folgenden Sicherheitshinweisen vertraut zu machen.
• Bewahren Sie die Bedienungsanleitung zum Nachschlagen immer in der Nähe des Gerä-
tes auf. Wird das Gerät verkauft, einem anderen Besitzer übergeben oder bei einem Umzug zurückgelassen, muss die Bedienungsanleitung zusammen mit dem Gerät übergeben
werden, damit der neue Besitzer sich über die Funktionsweise des Gerätes und wichtige
Warnhinweise informieren kann.
• Sie MÜSSEN sie vor der Installation oder der Benutzung des Geräts gründlich lesen.
• Überprüfen Sie das Gerät vor der Inbetriebnahme auf Transportschäden. Schließen Sie
niemals ein beschädigtes Gerät an. Sind Teile beschädigt, kontaktieren Sie Ihren Lieferanten.
• Wird das Gerät während der Wintermonate bei Minustemperaturen ausgeliefert. Stellen
Sie das Gerät zunächst für 24 Stunden bei Raumtemperatur auf, bevor Sie es das erste
Mal benutzen.
3
Allgemeine Sicherheitshinweise
• Aus Sicherheitsgründen dürfen keine Änderungen am Gerät vorgenommen werden.
• Während des Waschens mit hohen Temperaturen kann das Glas der Tür heiß werden. Be-
rühren Sie es daher nicht!
• Stellen Sie sicher, dass keine kleinen Haustiere in die Trommel klettern. Kontrollieren Sie
daher vor dem Gebrauch die Trommel.
• Alle harten und scharfen Gegenstände wie Münzen, Sicherheitsnadeln, Nägel, Schrauben
usw. können das Gerät schwer beschädigen und gehören nicht in die Maschine.
• Verwenden Sie nur die empfohlenen Waschmittel- und Weichspülermengen. Zu viel
Waschmittel kann die Textilien schädigen. Beachten Sie die vom Hersteller empfohlenen
Mengenangaben.
• Kleine Gegenstände wie z.B. Socken, Schnürsenkel oder Gürtel können zwischen Behälter
und Trommel rutschen. Stecken Sie daher solche kleinen Gegenstände vor dem Waschen
in ein Wäschenetz oder einen Kopfkissenbezug.
• Benutzen Sie Ihre Waschmaschine nicht zum Waschen von Materialien ohne Saum oder
zerrissenen Stoffen.
• Nach dem Waschen und zum Reinigen und Warten der Maschine sollten Sie immer den
Netzstecker ziehen und den Wasserhahn zudrehen.
• Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Reparaturen
durch unerfahrene Personen können zu Verletzungen und schweren Funktionsstörungen
Page 4
4 Sicherheitshinweise
führen. Wenden Sie sich an Ihren Kundendienst. Bestehen Sie immer auf Original-Ersatzteilen.
Montage
• Dieses Gerät ist schwer. Vorsicht beim Transport.
• Überprüfen Sie beim Auspacken, dass das Gerät nicht beschädigt ist. In Zweifelsfällen be-
nutzen Sie es nicht, sondern wenden Sie sich an den Kundendienst.
• Alle Transportsicherungen und Verpackungsmaterialien müssen entfernt werden. Bei
Missachtung dieser Anweisung können ernsthafte Schäden am Produkt und in der Wohnung entstehen. Siehe den entsprechenden Abschnitt in der Gebrauchsanweisung.
• Vergewissern Sie sich nach dem Aufstellen, dass das Gerät nicht auf dem Wasserzulauf-
oder Ablaufschlauch steht und dass das Netzkabel nicht zwischen Gerät und Wand eingeklemmt wird.
• Wird das Gerät auf einem Teppichboden aufgestellt, stellen Sie mit den Füßen die Höhe
so ein, dass auch unter dem Gerät eine ausreichende Luftzirkulation gewährleistet ist.
• Überprüfen Sie nach dem Aufstellen der Maschine sämtliche Schläuche und Anschlüsse
auf Dichtheit.
• Wenn das Gerät an einer frostgefährdeten Stelle aufgestellt wird, lesen Sie bitte das Ka-
pitel "Frostschutzmaßnahmen".
• Installationsarbeiten zum Aufstellen dieses Gerätes dürfen nur von einem qualifizierten
Installateur oder einer kompetenten Fachkraft ausgeführt werden.
• Der elektrische Anschluss des Gerätes darf nur von qualifizierten Elektrikern oder einer
Fachkraft ausgeführt werden.
Gebrauch
• Dieses Gerät ist zur Verwendung im Haushalt bestimmt. Es darf nicht für andere Zwecke
benutzt werden.
• Waschen Sie nur Textilien, die für Maschinenwäsche geeignet sind. Beachten Sie die Pfle-
gekennzeichen auf den Textiletiketten.
• Überfüllen Sie das Gerät nicht. Siehe hierzu die Waschprogramm-Tabelle.
• Kontrollieren Sie vor dem Waschen, dass alle Taschen leer sind und dass alle Knöpfe und
Reißverschlüsse geschlossen sind. Waschen Sie keine ausgefransten oder zerrissenen Textilien und behandeln Sie Farb-, Tinten-, Rost- und Grasflecken vor dem Waschen separat.
Bügel-BHs dürfen nicht in der Maschine gewaschen werden.
• Textilien, die mit flüchtigen Erdölerzeugnissen in Kontakt gekommen sind, dürfen nicht
in der Maschine gewaschen werden. Wenn flüchtige Reinigungsflüssigkeiten verwendet
wurden, müssen diese Flüssigkeiten ausgewaschen werden, bevor das Kleidungsstück in
das Gerät gegeben wird.
• Ziehen Sie niemals am Netzkabel, um den Stecker aus der Steckdose zu ziehen; sondern
immer am Stecker.
• Benutzen Sie die Waschmaschine niemals, wenn das Netzkabel beschädigt ist, oder die
Bedienblende, die Arbeitsplatte oder der Sockel so beschädigt sind, dass das Innere der
Waschmaschine frei liegt.
Sicherheit von Kindern
• Personen (einschließlich Kinder), die aufgrund ihrer eingeschränkten physischen, sensori-
schen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der
Page 5
Gerätebeschreibung 5
Lage sind, das Gerät sicher zu benutzen, dürfen dieses Gerät nicht ohne Aufsicht oder
Anweisung durch eine für ihre Sicherheit verantwortliche Person benutzen.
• Kinder sind sorgsam zu beaufsichtigten, so dass sie nicht mit dem Gerät spielen können.
• Verpackungen (z.B. Folien, Polystyrol) können eine Gefahr für Kinder darstellen - Ersti-
ckungsgefahr! Halten Sie solche Materialien von Kindern fern.
• Bewahren Sie Waschmittel außerhalb der Reichweite von Kindern auf.
• Stellen Sie sicher, dass Kinder oder Haustiere
nicht in die Trommel klettern. Damit sich
kleine Kinder oder Haustiere nicht in der
Trommel einschließen können, ist dieses Gerät mit einer speziellen Sicherung ausgestattet. Zum Einschalten der Kindersicherung
drehen Sie den Knopf in der Tür (ohne
Druck) nach rechts, bis sich die Kerbe in horizontaler Position befindet. Falls nötig, benutzen Sie hierzu eine Münze. Um diese
Funktion auszuschalten und die Tür wieder
schließen zu können, drehen Sie den Knopf
nach links, bis die Kerbe wieder in vertikaler Position ist.
GERÄTEBESCHREIBUNG
Ihr neues Gerät erfüllt alle Anforderungen moderner Wäschepflege, mit großen Einsparungen von Wasser, Waschmittel und Energie.
Die Öko-Klappe erlaubt die volle Ausnutzung des Waschmittels und reduziert den Wasserverbrauch mitfolglicher Energie-Ersparung.
Page 6
6 Gerätebeschreibung
1
6
1 Waschmittelschublade
2 Bedienblende
3 Türgriff
4 Typenschild
5 Laugenpumpe
6 Einstellbare Füße
2
3
4
5
Waschmittelschublade
Fach für Waschmittel oder Fleckentferner.
Das Vorwaschmittel wird zu Beginn des Waschprogramms eingespült.
Der Fleckentferner wird während der FLECKEN-
Behandlungsphase im Hauptwaschgang zugefügt.
Fach für Waschpulver oder Flüssigwaschmittel
für den Hauptwaschgang.
Fach für flüssige Pflegemittel (Weichspüler,
Stärke).
Befolgen Sie die Mengenempfehlungen des Waschmittelherstellers und überschreiten Sie
nicht die Markierung "MAX" in der Waschmittelschublade. Füllen Sie Weichspüler oder
Stärkezusätze in die Kammer, bevor Sie das Waschprogramm starten.
Page 7
Bedienfeld 7
BEDIENFELD
Nachstehend ist die Bedienblende abgebildet. Sie zeigt den Programmwahlschalter und die
verschiedenen Tasten und Kontrolllampen. Diese werden auf den folgenden Seiten durch
die entsprechenden Nummern dargestellt.
1
1 Programm-Wahlschalter
2 SCHLEUDERDREHZAHL-Taste (U/MIN. - ESSORAGE)
3 FLECKEN-Taste (FLECKEN - TACHES)
4 EXTRA KURZ-Taste (EXTRA KURZ - RAPIDE)
5 START/PAUSE-Taste (START/PAUSE - DEPART/PAUSE)
6 ZEITVORWAHL-Taste (ZEITVORWAHL - DEPART DIFFERE)
7 Kontrolllampen
Symbole:
Spülstopp, Kalt
Kontrolllampen (7)
Nach Drücken der Taste 5 leuchtet die Kontrolllampe WASCHEN (WASCHEN - LAVAGE) (7.1) auf.
Wenn die Kontrolllampe 7.1aufleuchtet, bedeutet
dies, dass das Gerät arbeitet.
Nach Beendigung des Programms leuchtet die
Kontrolllampe ENDE (ENDE - FIN) (7.2) auf.
Wenn das Gerät zusätzliche Spülgänge durchführt, leuchtet die Kontrolllampe EXTRA SPÜLEN
( EXTRA SPÜLEN - RINÇAGE PLUS) (7.3) auf. Näheres zum Hinzufügen weiterer Spülgänge siehe
Kapitel "Auswahl eines zusätzlichen Spülgangs".
4
3
2
5
7
6
Page 8
8 Erste Inbetriebnahme
ERSTE INBETRIEBNAHME
• Achten Sie darauf, dass der elektrische Anschluss und der Wasseranschluss der Installati-
onsanweisung entsprechen.
• Entfernen Sie den Polystyrolblock und alles andere Material aus der Trommel.
• Gießen Sie zwei Liter Wasser in das Fach für den Hauptwaschgang
schublade zur Aktivierung der ÖKO-Schleuse. Starten Sie dann ein Programm für Koch-/
Buntwäsche mit der höchsten Temperatur ohne Wäsche ein, um alle fertigungsbedingten
Rückstände aus der Trommel und den Leitungen zu entfernen. Füllen Sie einen halben
Messbecher Waschmittel in das Fach für den Hauptwaschgang der Waschmittelschubla-
de und starten Sie das Gerät.
der Waschmittel-
TÄGLICHER GEBRAUCH
Einlegen der Wäsche
1. Öffnen Sie die Tür, indem Sie den Tür-
griff behutsam nach außen ziehen. Legen Sie die Wäsche Stück für Stück lose
in die Trommel.
2. Drücken Sie die Tür fest zu. Das Schloss
muss hörbar einrasten.
WARNUNG!
Achten Sie darauf, dass die Wäsche nicht
zwischen Tür und Gummidichtung eingeklemmt wird.
Messen Sie Waschmittel und Pflegemittel ab
Ihr neues Gerät wurde speziell für die Einsparung von Wasser, Energie und Waschmittel
konstruiert.
1. Ziehen Sie die Waschmittelschublade bis
zum Anschlag heraus. Messen Sie die
benötigte Waschmittelmenge ab und
schütten Sie das Waschmittel in die
Kammer für den Hauptwaschgang
Wenn Sie ein Programm mit der Funktion Vorwäsche oder Flecken wählen,
schütten Sie das Waschmittel in das
Fach mit der Markierung
.
.
Page 9
Täglicher Gebrauch 9
2. Falls erforderlich, füllen Sie das Pflege-
mittel in das Fach mit der Markierung
(die verwendete Menge darf die Mar-
kierung MAX in der Schublade nicht
übersteigen). Schließen Sie die Waschmittelschublade vorsichtig.
Wählen Sie das gewünschte Programm mit dem Programmwahlschalter (1).
Sie können das richtige Programm für jede Art von Wäsche anhand der Beschreibungen in
den Waschprogrammtabellen auswählen (siehe "Waschprogramme").
Drehen Sie den Programm-Wahlschalter auf das gewünschte Programm. Mit dem Programm-Wahlschalter legen Sie je nach Wäschetyp das geeignete Waschprogramm (z. B.
Wasserstand, Trommelbewegung, Anzahl der Spülgänge) und die Temperatur beim Waschen
fest.
Die Kontrolllampe der Taste 5 beginnt zu blinken.
Der Programm-Wahlschalter lässt sich nach rechts oder links drehen. Drehen Sie den Pro-
gramm-Wahlschalter auf
ten.
Nach Ablauf des Programms muss der Programmwahlschalter zum Ausschalten des
Geräts auf die Position
Wird der Programm-Wahlschalter auf ein anderes Programm gestellt während die Maschine
arbeitet, blinkt die gelbe Kontrolllampe von Taste 5 dreimal und zeigt die Meldung Err an,
um die falsche Auswahl anzuzeigen. Das Gerät führt das neu gewählte Programm nicht aus.
, um ein Programm abzubrechen bzw. das Gerät AUSzuschal-
gedreht werden.
Wählen Sie die Option SCHLEUDERDREHZAHL oder SPÜLSTOPP (Taste 2)
Wurde das gewünschte Programm gewählt, dann schlägt das Gerät automatisch die maximale Schleuderdrehzahl für dieses Programm vor.
Wenn Sie mit einer anderen Drehzahl als der vorgeschlagenen schleudern möchten, drücken Sie die Taste 2 wiederholt.
Die entsprechende Kontrolllampe leuchtet auf.
SPÜLSTOPP: Bei Spülstopp wird das Wasser des letzten Spülgangs nicht abgepumpt, so dass
die Wäschestücke möglichst wenig knittern. Nach Abschluss des Programms leuchtet Kontrolllampe 7.2 auf, die Kontrolllampe von Taste 5 und die Kontrolllampe (7.1) erlöschen
und die Einfülltür ist verriegelt, weil das Wasser noch abgepumpt werden muss.
Zum Abpumpen des Wassers lesen Sie bitte das Kapitel "Am Programmende".
Page 10
10 Täglicher Gebrauch
Taste Optionen
Je nach Programm lassen sich mehrere Optionen kombinieren. Diese müssen nach der Wahl
des gewünschten Programms und vor dem Drücken von Taste 5 gewählt werden. Wenn
diese Tasten gedrückt werden, leuchten die entsprechenden LEDs auf. Wenn die Tasten erneut gedrückt werden, erlöschen die Kontrolllampen.
Wenn eine unzulässige Option ausgewählt wurde, blinkt die gelbe Kontrolllampe von Taste
5 dreimal.
Für die Kombinierbarkeit der Waschprogramme mit den Optionen siehe den Abschnitt
"Waschprogramme".
Wählen Sie die Option FLECKEN (Taste 3)
Wählen Sie diese Option zur Behandlung stark verschmutzter oder stark fleckiger Wäsche
mit Fleckentferner (erweiterter Hauptwaschgang mit einer zeitoptimierten Fleckenbehandlungsphase). Die zugehörige Kontrolllampe leuchtet auf.
Diese Zusatzfunktion ist nicht verfügbar bei einer Temperatur unter 40°C.
VORSICHT!
Wenn Sie ein Programm mit Flecken-Funktion ausführen möchten, schütten Sie das Waschmittel oder den Fleckentferner in das Fach
.
Wählen Sie die Option EXTRA KURZ (Taste 4)
Durch Drücken dieser Taste leuchtet die zugehörige Kontrolllampe auf und die Waschdauer
für leicht verschmutzte Wäsche reduziert sich. Diese Option eignet sich für Wäsche, die nur
kurze Zeit verwendet bzw. getragen wurde.
Wählen Sie START/PAUSE (Taste 5)
Um das ausgewählte Programm zu starten, drücken Sie Taste 5; die entsprechende rote
Kontrolllampe hört auf zu blinken.
Die Kontrolllampe 7.1 weist Sie darauf hin, dass das Gerät mit der Arbeit beginnt und die
Tür verriegelt ist.
Zur Unterbrechung eines laufenden Programms drücken Sie die Taste 5 : Die entsprechende
rote Kontrolllampe beginnt zu blinken.
Um das Programm an der Stelle fortzusetzen, an der es unterbrochen wurde, drücken Sie
die Taste 5 erneut.
Wenn Sie eine Zeitvorwahl ausgewählt haben, beginnt das Gerät jetzt mit dem Herunterzählen.
Wählen Sie die ZEITVORWAHL (Taste 6)
Vor dem Starten des Programms: Wenn Sie den Waschgang später starten möchten, drücken Sie wiederholt die Taste 6 zur Auswahl der gewünschten Verzögerung. Die entsprechende Kontrolllampe leuchtet auf. Durch Betätigen dieser Taste kann ein Waschprogramm
um 3, 6 oder 9 Stunden verzögert gestartet werden.
Wählen Sie zuerst das Programm, dann diese Option und drücken Sie anschließend die Taste 5.
Sie können die Zeitvorwahl vor dem Drücken der Taste 5 jederzeit abbrechen.
Wurde Taste 5 bereits gedrückt:
• stellen Sie die Waschmaschine auf PAUSE durch Drücken der Taste 5;
Page 11
Täglicher Gebrauch 11
• Drücken Sie Taste 6 einmal. Die Kontrolllampe des eingestellten Startaufschubs erlischt;
• Drücken Sie Taste 5 erneut, um das Programm fortzusetzen.
Wichtig!
• Die eingestellte Startzeitvorwahl kann nur nach erneutem Einstellen des betreffenden
Waschprogramms geändert werden.
• Während der gesamten Zeit der Startzeitvorwahl bleibt die Tür verriegelt. Wenn Sie die
Tür öffnen müssen, müssen Sie die Waschmaschine zunächst auf PAUSE setzen durch
Drücken der Taste 5, und warten Sie dann einige Minuten. Drücken Sie nach dem Schlie-
ßen der Tür die Taste 5 erneut.
Die ZEITVORWAHL kann in Programm PUMPEN nicht angewählt werden.
Auswahl eines zusätzlichen Spülgangs
Dieses Gerät ist so konstruiert, dass es nur wenig Wasser verbraucht. Allerdings kann es für
Menschen mit besonders empfindlicher Haut (Waschmittelallergie) erforderlich sein, die
Wäsche extra zu spülen (Extra Spülen).
Drücken Sie einige Sekunden lang gleichzeitig die Tasten 2 und 3: Die Kontrolllampe 7.3
leuchtet auf. Diese Funktion bleibt permanent eingeschaltet. Zum Ausschalten drücken Sie
diese Tasten erneut, bis die Kontrolllampe 7.3 erlischt.
Programm-Unterbrechung
Drücken Sie die Taste 5, um ein laufendes Programm zu unterbrechen. Die entsprechende
Kontrolllampe blinkt. Um das Programm fortzusetzen, drücken Sie die Taste erneut.
Programm löschen
Drehen Sie den Programm-Wahlschalter auf , um ein laufendes Programm abzubrechen.
Anschließend können Sie ein neues Programm wählen.
Ändern einer Option oder eines laufenden Programms
Solange sie noch nicht vom Programm ausgeführt wird, kann eine Zusatzfunktion noch geändert werden. Bevor Sie Änderungen vornehmen können, müssen Sie das Programm unterbrechen. Drücken Sie hierzu die Taste 5.
Ein laufendes Programm können Sie nur ändern, indem Sie es zurücksetzen. Drehen Sie
den Programmwahlschalter auf
ten Sie das neue Programm, indem Sie die Taste 5erneut drücken. Das Waschwasser in der
Trommel wird dabei nicht abgepumpt.
und anschließend auf die neue Programmposition. Star-
Am Programmende
Das Gerät schaltet automatisch ab. Die Kontrolllampe der Taste 5 und die Kontrolllampe 7.1
erlöschen. Die Phasen-Kontrolllampe 7.2 leuchtet.
Haben Sie eine Option oder ein Programm gewählt, das mit Wasser in der Trommel endet,
leuchtet die entsprechende Kontrolllampe weiterhin. Die Phasen-Kontrolllampe 7.2 leuchtet. Die Tür bleibt verriegelt. Vor dem Öffnen der Tür muss das Wasser abgepumpt werden.
Während dieser Zeit dreht sich die Trommel in regelmäßigen Zeitabständen, bis das Wasser
abgepumpt wird.
Abpumpen des Wassers:
•
Drehen Sie den Programmwahlschalter auf
Page 12
12
• Wählen Sie das Programm ABPUMPEN oder SCHLEUDERN
• Verringern Sie bei Bedarf die Schleuderdrehzahl.
• Drücken Sie die Taste 5
• nach dem Programmende leuchtet nur die Kontrolllampe 7.2 auf.
Drehen Sie den Programmwahlschalter auf
, um das Gerät auszuschalten. Nehmen Sie
die Wäsche heraus und prüfen Sie sorgfältig, ob die Trommel leer ist.
Wenn Sie keinen weiteren Waschgang starten möchten, schließen Sie den Wasserhahn. Lassen Sie die Tür offen, damit sich kein Schimmel und keine unangenehmen Gerüche bilden.
Standby: Nach Beendigung des Programms wird das Energiesparsystem mit eingeschalteten Kontrolllampen aktiviert. Nach dem Drücken einer beliebigen Taste am Gerät wird das
Energiesparsystem deaktiviert.
WASCHPROGRAMME
Programm
Maximale Temperatur und Mindesttemperatur
Programmbeschreibung
Max. Schleuderdrehzahl
Max. Wäschemenge
Wäscheart
KOCH-/BUNTWÄSCHE
KOCH-/BUNTWÄSCHE-BLANC/COULEURS
95° - 30°
Hauptwaschgang - Spülgänge - Langer Schleudergang
Maximale Drehzahl für die LP 5452 ist 1400 U/min.
Maximale Drehzahl für die LP 5652 ist 1600 U/min.
Max. Beladung 6 kg - Ver. Beladung 3 kg
Weiße und bunte Baumwolle (normal verschmutzte
Wäsche).
BAUMWOLLE MIT VORWÄSCHE
+ VORWÄSCHE + PRELAVAGE
95° - 40°
Vorwäsche - Hauptwäsche - Spülgänge - langer
Schleudergang
Maximale Drehzahl für die LP 5452 ist 1400 U/min.
Maximale Drehzahl für die LP 5652 ist 1600 U/min.
Max. Beladung 6 kg - Ver. Beladung 3 kg
Weiße oder bunte Baumwolle mit Vorwäsche (stark
verschmutzte Teile)
Optionen Waschmittelfach
U/MIN
SPÜLSTOPP
FLECKEN « FLECKEN-
TACHES»
EXTRA KURZ « EXTRA
KURZ-RAPIDE»
EXTRA-SPÜLEN « EXTRA SPÜLEN-RINÇAGE
SPÜLSTOPP
FLECKEN « FLECKEN-
TACHES»
EXTRA KURZ « EXTRA
KURZ-RAPIDE»
EXTRA-SPÜLEN « EXTRA SPÜLEN-RINÇAGE
1)
2)
PLUS»
U/MIN
1)
2)
PLUS»
Page 13
Programm
Maximale Temperatur und Mindesttemperatur
Programmbeschreibung
Max. Schleuderdrehzahl
Max. Wäschemenge
Wäscheart
PFLEGELEICHT
PFLEGELEICHT-SYNTHETIQUES
60°- 30°
Hauptwaschgang - Spülgänge - Kurzer Schleudergang
Maximale Schleuderdrehzahl 1200 U/min
Max. Beladung 3 kg - Ver. Beladung 1.5 kg
Pflegeleichtes oder Mischgewebe: Unterwäsche,
farbige Textilien, nicht einlaufende Hemden, Blusen.
LEICHTBÜGELN
LEICHTBÜGELN PLUS-REPASSAGE FACILE PLUS
40°
Hauptwaschgang - Spülgänge - Kurzer Schleudergang
Maximale Schleuderdrehzahl 1200 U/min
Max. Beladung 1 kg
Mischgewebe, das sanft gewaschen und geschleudert werden soll. Mit diesem Programm wird
die Wäsche sanft gewaschen und schonend geschleudert, um Knitterfalten zu vermeiden. Somit wird das
Bügeln einfacher. Das Gerät führt darüber hinaus zusätzliche Spülgänge aus.
SCHONWÄSCHE
FEINWÄSCHE-DELICATS
40° - 30°
Hauptwaschgang - Spülgänge - Kurzer Schleudergang
Maximale Schleuderdrehzahl 1200 U/min
Max. Beladung 3 kg - Ver. Beladung 1.5 kg
Schonwäsche: Acryl, Viskose, Polyester.
Waschprogramme 13
Optionen Waschmittelfach
U/MIN
SPÜLSTOPP
FLECKEN « FLECKEN-
TACHES»
EXTRA KURZ « EXTRA
KURZ-RAPIDE»
EXTRA-SPÜLEN « EXTRA SPÜLEN-RINÇAGE
SPÜLSTOPP
EXTRA-SPÜLEN « EXTRA SPÜLEN-RINÇAGE
SPÜLSTOPP
FLECKEN « FLECKEN-
TACHES»
EXTRA KURZ « EXTRA
KURZ-RAPIDE»
EXTRA-SPÜLEN « EXTRA SPÜLEN-RINÇAGE
1)
2)
PLUS»
U/MIN
PLUS»
U/MIN
1)
2)
PLUS»
Page 14
14 Waschprogramme
Programm
Maximale Temperatur und Mindesttemperatur
Programmbeschreibung
Max. Schleuderdrehzahl
Max. Wäschemenge
Wäscheart
WOLLE (HANDWÄSCHE)
WOLLE PLUS-LAINE PLUS
30° - Kalt
Hauptwaschgang - Spülgänge - Kurzer Schleudergang
Maximale Schleuderdrehzahl 1200 U/min
Max. Beladung 2 kg
Ein Waschprogramm sowohl für maschinenwaschbare
Wolle als auch für handwaschbare Wäschestücke aus
Wolle und Feinwäsche.
Hinweis: Ein einzelnes oder ein sehr großes Wäschestück kann zu einer Unwucht führen. Wenn das Gerät
die letzte Schleuderphase nicht ausführt, geben Sie
noch weitere Wäschestücke dazu, verteilen Sie die Beladung mit der Hand neu, und wählen Sie dann das
Schleuderprogramm.
SCHONWÄSCHE-SPÜLGÄNGE
FEINSPÜLEN-RINÇ. DELICATS
Spülgänge - Kurzer Schleudergang
Maximale Schleuderdrehzahl 1200 U/min
Max. Beladung 6 kg
Mit diesem Programm lassen sich Koch-/Buntwäschestücke spülen und schleudern, die mit der Hand gewaschen wurden. Die Maschine führt 3 Spülgänge
durch, anschließend erfolgt der letzte Schleudergang.
Die Schleuderdrehzahl lässt sich durch Drücken der
entsprechenden Taste reduzieren.
ABPUMPEN
PUMPEN-VIDANGE
Abpumpen des Wassers
Max. Beladung 6 kg
Zum Abpumpen des Wassers aus dem letzten Spülgang eines Programms, für das die Option gewählt
wurde, das Wasser nicht abzupumpen. Drehen Sie zu-
nächst den Programmwähler auf
dann Abpumpen und drücken Sie 5.
und wählen Sie
Optionen Waschmittelfach
U/MIN
SPÜLSTOPP
U/MIN
SPÜLSTOPP
EXTRA-SPÜLEN « EXTRA SPÜLEN-RINÇAGE
PLUS»
Page 15
Programm
Maximale Temperatur und Mindesttemperatur
Programmbeschreibung
Max. Schleuderdrehzahl
Max. Wäschemenge
Wäscheart
SCHLEUDERN
SCHLEUDERN-ESSORAGE
Abpumpen und langer Schleudergang
Maximale Schleuderdrehzahl mit maximaler Geschwindigkeit
Max. Beladung 6 kg
Separates Schleudern für mit der Hand gewaschene
Koch-/Buntwäsche und nach Programmen, für die die
Option gewählt wurde, das Wasser nicht abzupumpen. Vor der Wahl des Programms muss der Pro-
gramm-Wahlschalter auf
gedreht werden. Sie
können dann die Drehzahl mit der entsprechenden
Taste passend zu der zu schleudernden Wäsche einstellen.
AUFFRISCHEN
AUFFRISCHEN
30°
Hauptwaschgang - Abpumpen - Kurzer Schleudergang
Maximale Schleuderdrehzahl 1200 U/min
Max. Beladung 3 kg
Dieses Programm ist geeignet für die Schnellwäsche
von Sportsachen oder Koch-/Buntwäsche und pflegeleichte Wäsche, die leicht verschmutzt sind oder nur
einmal getragen wurden.
KOCH-/BUNTWÄSCHE ENERGIESPAREN
ENERGIESPAREN-ECONOMIQUE
60°
Hauptwaschgang - Spülgänge - Langer Schleudergang
Maximale Drehzahl für die LP 5452 ist 1400 U/min.
Maximale Drehzahl für die LP 5652 ist 1600 U/min.
Max. Beladung 6 kg
Weiße und farbechte Buntwäsche.
Dieses Programm kann für leicht bis normal verschmutzte Koch-/Buntwäsche gewählt werden. Dieses
Programm reduziert die Wassertemperatur und verlängert die Waschzeit. Dies ermöglicht ein wirtschaftliches Waschen, um Energie zu sparen.
Waschprogramme 15
Optionen Waschmittelfach
DREHZAHLREDUZIE-
RUNG
DREHZAHLREDUZIE-
RUNG
DREHZAHLREDUZIE-
RUNG
SPÜLSTOPP
FLECKEN « FLECKEN-
TACHES»
EXTRA-SPÜLEN « EXTRA SPÜLEN-RINÇAGE
1)
PLUS»
Page 16
16 Praktische Tipps und Hinweise
Programm
Maximale Temperatur und Mindesttemperatur
Programmbeschreibung
Max. Schleuderdrehzahl
Max. Wäschemenge
Wäscheart
AUS-ARRÊT
Zum Abbrechen des laufenden Programms und zum
Ausschalten des Geräts.
1) Die Option FLECKEN kann nur bei Temperaturen von 40 °C oder höher angewählt werden.
2) Wenn Sie die Option Extra Kurz durch Drücken der Taste 4 auswählen, empfehlen wir Ihnen die maximale
Beladung, wie angegeben, zu reduzieren. (Ver. Beladung = verringerte Beladung). Die volle Beladung ist mit
leicht geminderten Reinigungsergebnissen dennoch möglich.
Optionen Waschmittelfach
PRAKTISCHE TIPPS UND HINWEISE
Sortieren der Wäsche
Beachten Sie die Textilpflegesymbole auf jedem Kleidungsetikett und die Waschhinweise
des Herstellers. Sortieren Sie die Wäsche nach: Kochwäsche, Buntwäsche, Synthetik, Feinwäsche, Wolle.
Vor dem Einfüllen der Wäsche
Waschen Sie niemals weiße Wäsche und Buntwäsche zusammen. Die weiße Wäsche könnte
sich verfärben oder vergrauen.
Neue gefärbte Wäschestücke können beim ersten Waschen färben; daher sollten sie das
erste Mal getrennt gewaschen werden.
Knöpfen Sie Kopfkissen zu und schließen Sie Reißverschlüsse, Haken und Druckknöpfe. Binden Sie Gürtel und lange Bänder zusammen.
Entfernen Sie hartnäckige Flecken vor dem Waschen.
Reinigen Sie besonders verschmutzte Stellen mit einem speziellen Waschmittel oder Waschmittelpaste vor.
Behandeln Sie Gardinen besonders sorgsam. Entfernen Sie Haken oder stecken Sie diese
Wäschestücke in eine Tasche oder ein Wäschenetz.
Entfernen von Flecken
Hartnäckige Flecken lassen sich möglicherweise nicht allein mit Wasser und Waschmittel
entfernen. Sie sollten daher vor dem Waschen vorbehandelt werden.
Blut: Behandeln Sie frische Flecken mit kaltem Wasser. Bereits getrocknete Flecken lassen
Sie über Nacht in Wasser mit einem Spezialwaschmittel einweichen.
Farben auf Ölbasis: Befeuchten Sie die Flecken mit Benzin-Fleckentferner, legen Sie das
Kleidungsstück auf ein weiches Tuch und tupfen Sie den Fleck ab; wiederholen Sie diesen
Vorgang mehrere Male.
Getrocknetes Schmierfett: Feuchten Sie den Fleck mit Terpentin an, legen Sie das Kleidungsstück auf eine weiche Oberfläche und tupfen Sie den Fleck mit einem Baumwolltuch
ab.
Page 17
Praktische Tipps und Hinweise 17
Rost: Verwenden Sie in heißem Wasser gelöste Oxalsäure oder einen Rostentferner im kalten Zustand. Bei älteren Rostflecken wurde wahrscheinlich bereits die Gewebestruktur beschädigt und es können sich leicht Löcher bilden.
Schimmelflecken: Behandeln Sie Schimmelflecken mit Bleichmittel und spülen Sie das Gewebe gründlich aus (nur Kochwäsche und farbechte Buntwäsche).
Gras: Behandeln Sie Grasflecken leicht mit Seife und Bleichmittel (nur Kochwäsche und
farbechte Buntwäsche).
1)
Kugelschreiber und Klebstoff: Befeuchten mit Aceton
Legen Sie das Kleidungsstück auf
ein weiches Tuch und tupfen Sie den Fleck ab.
Lippenstift: Befeuchten Sie den Fleck mit Aceton, dann behandeln Sie ihn mit Brennspiritus. Behandeln Sie Rückstände mit Bleichmittel.
Rotwein: Weichen Sie das Wäschestück in Wasser und Waschmittel ein, spülen und behandeln Sie es mit Essig- oder Zitronensäure und spülen Sie es dann erneut. Behandeln Sie
Rückstände mit Bleichmittel.
1)
Tinte: Je nach Tintensorte das Gewebe zunächst mit Aceton
, dann mit Essigsäure anfeuchten; Behandeln Sie Rückstände in weißer Wäsche mit Bleichmittel und spülen Sie anschließend gründlich aus.
Teerflecken: Behandeln Sie die Flecken zunächst mit Fleckentferner, Brennspiritus oder
Benzin und reiben Sie dann mit Waschmittelpaste.
Wasch- und Zusatzmittel
Gute Waschergebnisse sind auch von der Wahl des Waschmittels und der richtigen Füllmenge abhängig. Dies trägt auch zur Vermeidung von Abfall und zum Umweltschutz bei.
Obwohl Waschmittel biologisch abbaubar sind, enthalten sie Substanzen, die in größeren
Mengen das empfindliche Gleichgewicht der Natur stören können.
Die Wahl des Waschmittels hängt von der Gewebeart (Feinwäsche, Wolle, Baumwolle, usw.),
der Farbe, der Waschtemperatur und dem Verschmutzungsgrad ab.
In diesem Gerät können alle gebräuchlichen Waschmaschinen-Waschmittel verwendet werden:
• Waschpulver für alle Gewebearten
• Waschpulver für Schonwäsche (höchstens 60 °C) und Wolle
• Flüssigwaschmittel, vorzugsweise für Programme mit niedrigen Temperaturen (max. 60
°C) für alle Gewebearten oder nur speziell für Wolle.
Waschmittel und Pflegemittel müssen vor dem Start des Waschprogramms in die entsprechenden Fächer der Waschmittelschublade eingefüllt werden.
Bei der Verwendung von Waschmittelkonzentraten oder Flüssigwaschmitteln muss ein Programm ohne Vorwäsche ausgewählt werden.
Die Waschmaschine verfügt über ein Umwälzsystem, welches eine optimale Ausnutzung des
Waschmittels ermöglicht.
Befolgen Sie die Mengenempfehlungen des Waschmittelherstellers und überschreiten Sie
nicht die «MAX»-Markierung in der Waschmittelschublade.
Empfohlene Waschmittelmenge
Art und Menge des Waschmittels sind abhängig von der Gewebeart, der Füllmenge, dem
Verschmutzungsgrad und der Härte des verwendeten Wassers.
1) Verwenden Sie Aceton nicht für Kunstseide.
Page 18
18 Reinigung und Pflege
Beachten Sie die Anweisungen der Waschmittelhersteller bezüglich der Waschmittelmengen.
Verwenden Sie weniger Waschmittel, wenn:
• Sie nur eine kleine Wäschemenge waschen
• die Wäsche nur leicht verschmutzt ist
• sich während des Waschvorgangs große Mengen Schaum bilden.
Wasserhärte
Die Wasserhärte ist in sogenannte "Wasserhärtebereiche" eingeteilt. Informationen zur
Wasserhärte an Ihrem Wohnort erhalten Sie beim Wasserwerk oder bei Ihrer Gemeindeverwaltung. Wenn der Wasserhärtegrad mittel oder hoch ist, empfehlen wir Ihnen, nach den
Angaben des Herstellers einen Weichspüler zu verwenden. Wenn Sie weiches Wasser haben,
reduzieren Sie die Menge des Waschmittels entsprechend.
REINIGUNG UND PFLEGE
Vor Reinigungs- und Wartungsarbeiten immer das Gerät vom Stromnetz trennen.
Entkalken
Unser normales Leitungswasser enthält Kalk. Daher sollte in regelmäßigen Abständen ein
Wasserenthärter benutzt werden. Lassen Sie den Wasserenthärter in einem separaten
Waschgang ohne Wäsche wirken und befolgen Sie die Anweisungen des Herstellers des
Wasserenthärters. Dies hilft, Kalkablagerungen zu verhindern.
Nach jedem Waschgang
Lassen Sie die Tür eine Weile offen stehen. Dies trägt dazu bei, Schimmelbildung und muffigen Geruch im Geräteinneren zu vermeiden. Lässt man die Tür nach dem Waschen offen,
schont dies die Gummidichtung.
Waschgang zur Pflege der Maschine
Wenn Sie beim Waschen überwiegend niedrige Temperaturen benutzen, können sich Rückstände in der Trommel ansammeln.
Wir empfehlen daher die regelmäßige Durchführung eines Waschgangs zum Reinigen der
Maschine.
Hierzu gehen Sie wie folgt vor:
• In der Trommel darf sich keine Wäsche befinden.
• Wählen Sie das heißeste Baumwollwaschprogramm.
• Verwenden Sie eine normale Menge Pulverwaschmittel mit Bleichmittel.
Reinigung der Außenseiten
Reinigen Sie die Außenseiten des Geräts nur mit Seifenlauge und trocknen Sie sie anschließend gründlich.
Verwenden Sie zum Reinigen des Gehäuses keinen Brennspiritus, keine Lösungsmittel oder
ähnliche Produkte.
Page 19
Reinigung und Pflege 19
Waschmittelschublade
Die Schublade für das Waschpulver muss regelmäßig gereinigt werden.
1. Entnehmen Sie die Schublade, indem Sie sie mit kräftigem Ruck herausziehen.
2. Entfernen Sie den Einsatz für Zusatzmit-
tel aus dem mittleren Fach.
3. Alle Teile mit Wasser reinigen.
4. Den Einsatz für Zusatzmittel bis zum
Anschlag aufstecken, so dass er fest
sitzt.
5. Reinigen Sie den gesamten Einspülbe-
reich der Waschmaschine, insbesondere
die Düsen oben in der Waschmittelkammer mit einer Bürste.
6. Setzen Sie die Waschmittelschublade in
die Führungsschienen ein und schieben
Sie sie ins Gerät.
Wäschetrommel
Rostablagerungen in der Trommel können durch Fremdkörper in der Waschmaschine oder
durch eisenhaltiges Wasser entstehen.
Benutzen Sie keine Reinigungsmittel auf Säurebasis, keine chlorierten Scheuermittel und
keine Metallschwämmchen oder Stahlwolle zum Reinigen der Trommel.
1. Rostrückstände auf der Innenfläche der Trommel mit einem Edelstahl-Reinigungsmit-
tel entfernen.
2. Zum Entfernen von Reinigungsmittelrückständen lassen Sie einen Waschgang ohne
Wäsche durchlaufen.
Programm: Kurzprogramm Koch-/Buntwäsche bei maximaler Temperatur, geben Sie ca.
1/4 Messbecher Waschmittel dazu.
Page 20
20 Reinigung und Pflege
Türdichtung
Kontrollieren Sie regelmäßig die Türdichtung und
entfernen Sie eventuelle Fremdkörper aus den Falten.
Laugenpumpe
Die Pumpe sollte regelmäßig überprüft werden, insbesonders, wenn:
• die Maschine nicht abpumpt und/oder schleudert
• die Maschine beim Abpumpen ungewöhnliche Geräusche macht, weil Sicherheitsnadeln,
Münzen o.ä. die Pumpe blockieren.
Gehen Sie hierzu folgendermaßen vor:
1. Ziehen Sie den Netzstecker aus der Steckdose.
2. Falls nötig, warten Sie, bis das Wasser abgekühlt ist.
3. Öffnen Sie die Pumpenklappe.
4. Stellen Sie einen geeigneten Behälter neben der Pumpe bereit, um das Restwasser aus
der Pumpe aufzufangen.
5. Ziehen Sie den Notentleerungsschlauch heraus, halten Sie das Ende in den Behälter
und entfernen Sie die Abdeckung.
Page 21
Reinigung und Pflege 21
6. Wenn kein Wasser mehr abläuft, schrau-
ben Sie den Deckel der Laugenpumpe
entgegen dem Uhrzeigersinn auf und
ziehen ihn heraus. Halten Sie stets einen
Lappen bereit, um austretendes Wasser
beim Abnehmen des Deckels aufzuwischen.
7. Drehen Sie den Pumpenflügel und entfernen Sie dabei vorhandene Fremdkörper.
8. Verschließen Sie den Notentleerungs-
schlauch und schieben Sie den Schlauch
wieder in die Maschine.
9. Schrauben Sie den Deckel wieder fest ein.
10. Schließen Sie die Pumpenklappe.
WARNUNG!
Wenn das Gerät in Betrieb ist, kann sich je nach gewähltem Programm heißes Wasser in der
Pumpe befinden. Entfernen Sie den Pumpendeckel niemals während eines Waschgangs.
Warten Sie immer, bis die Maschine den Waschgang beendet hat und leer ist. Achten Sie
Page 22
22 Reinigung und Pflege
beim Aufsetzen des Pumpendeckels auf einen festen Sitz, um zu verhindern, dass Wasser
austritt oder dass Kinder den Deckel entfernen können.
Wasserzulauffilter reinigen
Wenn das Gerät kein Wasser oder nur sehr langsam Wasser einfüllt, blinkt die gelbe Kontrolllampe der Starttaste oder das Display zeigt (je nach Ausstattung) den entsprechenden
Alarm an (siehe Kapitel „Was tun, wenn...“). Prüfen Sie, ob der Wasserzulauffilter verstopft
ist.
So reinigen Sie die Wasserzulauffilter:
1. Schließen Sie den Wasserhahn.
2. Schrauben Sie den Schlauch vom Hahn
ab.
3. Reinigen Sie den Filter im Schlauch mit
einer harten Bürste.
4. Schrauben Sie den Schlauch wieder an
den Hahn an. Vergewissern Sie sich, dass
der Anschluss in Ordnung ist.
5. Schrauben Sie den Schlauch vom Gerät
ab. Halten Sie ein Tuch bereit, da möglicherweise etwas Wasser herausfließt.
6. Reinigen Sie den Filter im Ventil mit ei-
ner harten Bürste oder einem Lappen.
Page 23
Reinigung und Pflege 23
7. Schrauben Sie den Wasserschlauch wie-
der an das Gerät und stellen Sie sicher,
dass der Anschluss dicht ist.
8. Drehen Sie den Wasserhahn auf.
Notentleerung
Wenn das Wasser nicht abgepumpt wird, lassen Sie es wie folgt aus der Maschine ab:
1. Ziehen Sie den Netzstecker aus der Netzsteckdose;
2. Schließen Sie den Wasserhahn;
3. Falls nötig, warten Sie, bis das Wasser abgekühlt ist;
4. Öffnen Sie die Pumpenklappe;
5. Stellen Sie einen Behälter auf den Fußboden und halten Sie das Ende des Notentlee-
rungsschlauchs in den Behälter. Entfernen Sie den Verschlussstopfen vom Schlauch.
Das Wasser fließt in den Behälter. Wenn der Behälter voll ist, stecken Sie den Stopfen
wieder in den Schlauch. Entleeren Sie den Behälter. Wiederholen Sie den Vorgang, bis
kein Wasser mehr herausfließt;
6. Falls nötig, reinigen Sie die Pumpe wie vorab beschrieben;
7. Verschließen Sie den Notentleerungsschlauch und schieben Sie ihn in die Maschine zu-
rück;
8. Schließen Sie die Pumpenklappe und schließen Sie die Tür.
Frostschutzmaßnahmen
Wenn die Waschmaschine in einem Raum aufgestellt ist, in dem die Temperatur unter 0°C
abfallen kann, ergreifen Sie folgende Vorsichtsmaßnahmen:
1. Schließen Sie den Wasserhahn und schrauben Sie den Wasserzulaufschlauch vom
Hahn ab;
2. Stellen Sie einen flachen Behälter auf den Fußboden und lassen Sie das Wasser über
den Notentleerungsschlauch in den Behälter laufen;
3. Schrauben Sie den Wasserzulaufschlauch wieder fest auf und schieben Sie den Noten-
tleerungsschlauch nach dem Aufstecken der Verschlusskappe wieder in die Maschine
zurück.
Damit haben Sie alles Wasser aus der Waschmaschine ablaufen lassen, das gefrieren und
dadurch Schäden am Gerät verursachen könnte.
Verwenden Sie die Maschine erst wieder bei einer Raumtemperatur von über 0°C.
Page 24
24 Was tun, wenn …
Jedes Mal, wenn Sie das Wasser mit dem Notablaufschlauch ablassen, müssen Sie vor der
Wiederinbetriebnahme 2 Liter Wasser in das Fach für die Hauptwäsche der Waschmittelschublade gießen und dann das Abpumpprogramm ausführen. Dadurch wird die Öko-Ven-
til aktiviert und vermieden, dass beim nächsten Waschgang ein Teil der Waschmittel unbenutzt zurückbleibt.
WAS TUN, WENN …
Einige Probleme lassen sich auf Wartungsfehler oder Versehen zurückführen und können
leicht gelöst werden, ohne den Kundendienst zu rufen. Bevor Sie den Kundendienst rufen,
sollten Sie die nachstehenden Punkte überprüfen.
Während des Gerätebetriebs kann die Kontrolllampe der Taste 5 blinken, um anzuzeigen,
dass das Gerät nicht funktioniert.
Der Gerätefehler kann durch die Anzahl der Blinkzeichen der Taste 5 bestimmt werden.
Wenn die Anzahl der Blinkzeichen keiner der unten angegebenen entspricht, bezieht sich
diese auf einen Fehler, den Sie nicht beheben können. Wenden Sie sich in diesem Fall an
Ihre lokale Kundendienstzentrale.
Drücken Sie einige Sekunden lang gleichzeitig die Tasten 4 und 5. Die gelbe Kontrolllampe
der Taste 5 blinkt wie beschrieben für eine kurze Zeit (das grüne Blinken ist nicht zu berück-
sichtigen):
• 4 mal blinken = „Die Waschmaschine startet nicht“, folgen Sie den Vorschlägen im
Feld „Mögliche Ursache/Abhilfe“ und starten Sie das Programm erneut.
• 1 mal blinken = „Die Waschmaschine füllt kein Wasser auf“, folgen Sie den Vor-
schlägen im Feld „Mögliche Ursache/Abhilfe“ und starten Sie das Programm erneut.
• 2 mal blinken = „Die Waschmaschine pumpt nicht ab und/oder schleudert nicht“,
folgen Sie den Vorschlägen im Feld „Mögliche Ursache/Abhilfe“ und starten Sie das Programm erneut.
Beheben Sie die Ursache und drücken Sie dann die Taste 5, um das Programm neu zu starten. Wenn nach allen Prüfungen das Problem weiterhin besteht, wenden Sie sich bitte an
Ihren Kundendienst.
Page 25
Problem Mögliche Ursache/Abhilfe
Die Waschmaschine startet nicht:
Es läuft kein Wasser in das Gerät:
Wasser läuft ein und dann sofort wieder ab:
Was tun, wenn … 25
Die Tür ist nicht richtig geschlossen. (Die gelbe
Kontrolllampe von Taste 5 blinkt.)
• Drücken Sie die Tür fest zu.
Der Stecker ist nicht richtig in die Steckdose eingesteckt.
• Stecken Sie den Stecker in die Steckdose.
Die Steckdose wird nicht mit Strom versorgt.
• Überprüfen Sie bitte die Elektroinstallation in
Ihrem Haus.
Die Hauptsicherung ist durchgebrannt.
• Wechseln Sie die Sicherung aus.
Der Programmauswahlschalter steht nicht auf
der richtigen Position und die Taste 5 wurde
nicht gedrückt.
• Drehen Sie bitte den Programmwahlschalter
und drücken Sie erneut die Taste 5.
Die Zeitvorwahl wurde gewählt.
• Falls der Waschgang sofort gestartet werden
soll, brechen Sie die Startzeitvorwahl ab.
Der Wasserhahn ist geschlossen. (Die gelbe
Kontrolllampe von Taste 5 blinkt.)
• Drehen Sie den Wasserhahn auf.
Der Zulaufschlauch ist eingeklemmt oder geknickt. (Die gelbe Kontrolllampe von Taste 5
blinkt.)
• Überprüfen Sie den Anschluss des Zulaufschlauchs.
Der Filter im Zulaufschlauch oder der Filter im
Zulaufventil ist blockiert. (Die gelbe Kontroll-
lampe von Taste 5 blinkt.)
• Wasserzulauffilter reinigen (weitere Details
finden Sie unter „Reinigung des Wasserzulauffilters“).
Die Tür ist nicht richtig geschlossen. (Die gelbe
Kontrolllampe von Taste 5 blinkt.)
• Drücken Sie die Tür fest zu.
Das Ende des Ablaufschlauchs liegt zu tief.
• Siehe entsprechenden Absatz im Abschnitt
„Wasserablauf“.
Page 26
26 Was tun, wenn …
Problem Mögliche Ursache/Abhilfe
Das Gerät pumpt nicht ab und/oder schleudert nicht:
Es befindet sich Wasser auf dem Boden:
Der Ablaufschlauch ist gequetscht oder geknickt.
(Die gelbe Kontrolllampe von Taste 5 blinkt.)
• Überprüfen Sie den Anschluss des Ablaufschlauchs.
Der Ablauffilter ist verstopft. (Die gelbe Kon-
trolllampe von Taste 5 blinkt.)
• Reinigen Sie den Ablauffilter.
Es wurde eine Option oder ein Programm gewählt, das damit endet, dass noch Wasser in der
Trommel steht, oder das auf alle Schleudergänge
verzichtet.
• Wählen Sie das Abpump- oder das Schleuderprogramm.
Die Wäsche ist nicht gleichmäßig in der Trommel verteilt.
• Verteilen Sie die Wäsche neu.
• Beladung eventuell zu gering. Geben Sie noch
weitere Wäschestücke dazu, verteilen Sie die
Beladung mit der Hand neu, und wählen Sie
dann das Schleuderprogramm.
Sie haben zu viel Waschmittel oder ein ungeeignetes Waschmittel verwendet (zu starke
Schaumbildung).
• Reduzieren Sie die Waschmittelmenge oder
benutzen Sie ein anderes Waschmittel.
Überprüfen Sie die Anschlüsse des Zulaufschlauchs auf Dichtheit. Undichtigkeiten sind
nicht immer leicht zu erkennen. Da das Wasser
den Schlauch hinabläuft, prüfen Sie, ob er
feucht ist.
• Den Anschluss des Zulaufschlauchs kontrollieren.
Der Zulaufschlauch ist beschädigt.
• Tauschen Sie den Schlauch gegen einen neuen aus.
Die Verschlusskappe des Notentleerungsschlauchs wurde nach der Pumpenreinigung
nicht wieder aufgesteckt oder der Filter nicht
korrekt eingeschraubt.
• Verschließen Sie den Notentleerungsschlauch
und schrauben Sie den Filter vollständig ein.
Page 27
Problem Mögliche Ursache/Abhilfe
Die Waschergebnisse sind unbefriedigend:
Die Tür lässt sich nicht öffnen:
Das Gerät vibriert oder läuft sehr laut:
Das Gerät macht ungewöhnliche Geräusche:
In der Trommel ist kein Wasser zu sehen:
Was tun, wenn … 27
Sie haben zu wenig Waschmittel oder ein ungeeignetes Waschmittel benutzt.
• Erhöhen Sie die Waschmittelmenge oder benutzen Sie ein anderes Waschmittel.
Hartnäckige Flecken wurden nicht vorbehandelt.
• Verwenden Sie zur Behandlung hartnäckiger
Flecken handelsübliche Produkte.
Falsche Temperatur ausgewählt.
• Überprüfen Sie, ob Sie die korrekte Temperatur gewählt haben.
Das Gerät ist überladen.
• Beladen Sie die Trommel mit weniger Wäschestücken.
Das Programm läuft noch.
• Warten Sie das Ende des Waschprogramms
ab.
Die Tür wurde noch nicht entriegelt.
• Einige Minuten warten.
Es befindet sich Wasser in der Trommel.
• Wählen Sie das Programm Abpumpen oder
Schleudern, um das Wasser abzupumpen.
Transportsicherungen und Verpackungsteile
wurden nicht entfernt.
• Überprüfen Sie, ob das Gerät richtig aufgestellt ist.
Das Gerät wurde nicht ausgerichtet.
• Überprüfen Sie, ob das Gerät waagerecht
steht.
Die Wäsche ist nicht gleichmäßig in der Trommel verteilt.
• Verteilen Sie die Wäsche neu.
Möglicherweise befindet sich nur sehr wenig
Wäsche in der Trommel.
• Füllen Sie mehr Wäsche ein.
Dieses Gerät ist mit einem Motor ausgestattet,
der neben den bekannten Geräuschen anderer
Motoren noch ein anderes, ungewohntes Geräusch macht. Dieser neue Motor sorgt für einen
weicheren Anlauf und eine gleichmäßigere Verteilung der Wäsche in der Trommel während des
Schleuderns sowie für eine bessere Stabilität des
Geräts.
Moderne Geräte arbeiten sehr ökonomisch und
verbrauchen sehr wenig Wasser, ohne dabei ein
schlechteres Waschergebnis zu erzielen.
Page 28
28 Technische Daten
Wenn Sie das Problem nicht genau bestimmen
oder lösen können, wenden Sie sich an unseren
Kundendienst. Beim Anruf sollten Sie Angaben
zum Modell, die Produktnummer, die Seriennummer und das Kaufdatum Ihrer Maschine zur Hand
haben: Der Kundendienst benötigt diese Informationen.
TECHNISCHE DATEN
Abmessungen Breite / Höhe / Tiefe 60 / 85 / 63 mm
Elektrischer Anschluss Spannung
Wasserdruck Min.
Schutz gegen das Eindringen von festen Fremdkörpern und
Spritzwasser (Feuchtigkeit)
Wasserversorgung
Maximale Beladung Koch-/Buntwäsche 6 kg
Schleuderdrehzahl Max. 1400 U/min (LP 5452)
1) Schließen Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde an.
1)
Gesamtleistung
Sicherung
Frequenz
Max.
Kaltwasser
230 V
2200 W
10 A
50 Hz
0,5 bar (0,05 MPa)
8 bar (0,8 MPa)
IPX4
1600 U/min (LP 5652)
VERBRAUCHSWERTE
Programm Energieverbrauch
Weiße Kochwäsche 95° 2.0 61 135
Koch-/Buntwäsche 60° 1.3 58 125
Koch-/Buntwäsche
ÖKO 60°
Koch-/Buntwäsche 40° 0.7 58 120
Pflegeleicht 40° 0.5 50 80
Schonwäsche 40° 0.55 60 65
1)
(KWh)
1.02 45 150
Wasserverbrauch (in
Liter)
Programmdauer (in
Minuten)
Page 29
Montage 29
Programm Energieverbrauch
(KWh)
Wolle/Handwäsche 30° 0.25 53 55
1) „Koch-/Buntwäsche Öko“ bei 60 °C mit einer Beladung von 6 kg ist in Übereinstimmung mit EEC 92/75 das
Referenzprogramm für die im Energielabel eingetragenen Werte.
Die Verbrauchswerte weichen je nach Wasserdruck, -härte, -einlauftemperatur, Raumtemperatur, Wäscheart und -menge, verwendetem Waschmittel, Schwankungen in der Netzspannung und gewählten Zusatzfunktionen von den angegebenen Werten ab.
Wasserverbrauch (in
Liter)
Programmdauer (in
MONTAGEANLEITUNG
MONTAGE
Auspacken
Bevor das Gerät verwendet werden kann, müssen alle Transportsicherungen und Verpackungsmaterialien entfernt werden.
Es empfiehlt sich, alle Transportsicherungen für eventuelle zukünftige Transporte des Geräts
aufzubewahren.
1. Legen Sie die Maschine nach Entfernen
der Verpackung vorsichtig auf die Rückseite, um die Styroporplatte unter der
Maschine zu entfernen.
Minuten)
Page 30
30 Montage
2. Entnehmen Sie das Stromkabel und den
Ablauf- und den Zulaufschlauch aus den
Schlauchhalterungen auf der Geräterückseite.
3. Lösen Sie die drei Schrauben mit dem
mitgelieferten Schlüssel.
4. Ziehen Sie die entsprechenden Kunst-
stoff-Distanzstücke heraus.
Page 31
5. Öffnen Sie die Tür und entnehmen Sie
den Styroporblock, der an der Türdichtung befestigt ist.
6. Verschließen Sie das kleinere obere Loch
und die beiden größeren Löcher mit den
entsprechenden Kunststoffkappen, die
sich im Beutel mit der Gebrauchsanleitung befinden.
Montage 31
Aufstellen und Ausrichten
Stellen Sie das Gerät auf einem ebenen, harten
Boden auf.
Stellen Sie sicher, dass die Luftzirkulation um die
Maschine herum nicht durch Teppiche, Läufer
usw. beeinträchtigt wird.
Wenn Sie das Gerät auf kleinformatigen Fliesen
aufstellen, legen Sie eine Gummimatte unter.
Stellen Sie niemals Pappe, Holz oder ähnliches
Material unter das Gerät, um Unebenheiten des
Bodens auszugleichen.
Sollte es sich nicht vermeiden lassen, die Maschine neben einem Gasherd oder Kohleofen installieren zu müssen, dann muss eine Isolierwand mit
Aluminiumfolie auf der Seite, die zum Herd oder Ofen zeigt, zwischen beiden Geräten eingesetzt werden.
Page 32
32 Montage
Die Maschine darf nicht in Räumen aufgestellt werden, in denen die Temperatur unter 0°C
fallen kann.
Wasserzulauf- und Ablaufschlauch dürfen nicht geknickt oder eingeklemmt werden.
Achten Sie beim Installieren des Geräts darauf, dass es im Fall einer Störung für den Techniker gut zugänglich ist.
Richten Sie das Gerät genau waagerecht aus, indem Sie die Schraubfüße weiter heraus oder
hinein schrauben. Legen Sie zum Ausgleichen von Bodenunebenheiten auf keinen Fall Karton, Holzstücke oder ähnliche Materialien unter das Gerät.
1 Satz Gummipuffer (4055126249)
Sie erhalten dieses Zubehör bei Ihrem Vertragshändler.
Diese Gummipuffer werden besonders für lose, rutschige Böden und Holzböden empfohlen.
Stellen Sie das Gerät auf die Gummipuffer, um Vibrationen, Geräusche und das „Wandern“
des Geräts während des Betriebs zu verhindern.
Lesen Sie aufmerksam die dem Bausatz beiliegende Anleitung.
Wassereinlauf
Dieses Gerät muss an eine Kaltwasserleitung angeschlossen werden.
1. Schließen Sie den Schlauch an einen
Wasserhahn mit einem 3/4"-Gewinde
an. Verwenden Sie stets den mit dem
Gerät gelieferten Schlauch.
Benutzen Sie keine Anschlussschläuche von Altgeräten für den Wasseranschluss.
2. Das Ende dieses Schlauchs, das an das
Gerät angeschlossen wird, kann, wie in
der Abbildung gezeigt, gedreht werden.
Richten Sie den Zulaufschlauch nicht
nach unten. Führen Sie den Schlauch
in einem Winkel nach links oder
rechts, je nach der Position des Wasserhahns.
3. Lösen Sie die Ringmutter, um den
Schlauch korrekt zu positionieren. Ziehen Sie die Ringmutter nach dem Positionieren des Zulaufschlauchs wieder fest, um
Wasseraustritt zu vermeiden.
Der Zulaufschlauch darf nicht verlängert werden. Ist er zu kurz und möchten Sie den Wasserhahn nicht verlegen, müssen Sie einen neuen, längeren Schlauch speziell für diesen Verwendungszweck kaufen.
Page 33
Montage 33
Die Montage muss gemäß den geltenden Vorschriften des lokalen Wasseramts und der Bauvorschriften durchgeführt werden. Es ist ein Mindestwasserdruck von 0,05 MPa für einen
sicheren Gerätebetrieb erforderlich.
Falls die Waschmaschine mit einem neuen oder lange Zeit nicht benutzten Schlauch angeschlossen wird, vor dem Anschluss einige Minuten lang Wasser durch den Zulaufschlauch
fließen lassen.
Wasserablauf
Das Ende des Ablaufschlauchs kann auf drei Weisen angeschlossen werden:
Das Ende des Schlauchs wird mit der mit dem Gerät mitgelieferten Plastik-
1.
schlauchführung über die Beckenkante gehängt.
Achten Sie in diesem Fall darauf, dass das Schlauchende nicht abrutschen kann, wäh-
rend Wasser aus dem Gerät abläuft.
Fixieren Sie es mit einem Stück Schnur
am Hahn oder befestigen Sie es an der
Wand.
Sie können den Schlauch an den
2.
Wasserablauf eines Waschbeckens
anschließen. Das Verzweigungsstück
muss sich oberhalb des Siphons befin-
den. Der Anschluss muss einen Abstand
von mindestens 60 cm vom Fußboden
haben.
Direkte Einleitung in ein Ablaufrohr
3.
bei einer Höhe nicht unter 60 cm und
nicht über 90 cm.
Das Ende des Ablaufschlauchs muss stets belüftet sein, d.h. der Innendurchmesser des Ablaufrohres muss größer sein als der Außendurchmesser des Ablaufschlauchs.
Der Ablaufschlauch darf nicht geknickt werden.
Der Ablaufschlauch darf auf max. 4 Meter verlängert werden. Einen Verlängerungsschlauch
und ein Verbindungsstück erhalten Sie bei unserem Kundendienst.
Page 34
34 Elektrischer Anschluss
ELEKTRISCHER ANSCHLUSS
Die Daten der elektrischen Anschlusswerte finden sich auf dem Typenschild innen an der
Gerätetür.
Vergewissern Sie sich, dass die Stromversorgung in Ihrem Haus für die erforderliche Maximallast geeignet ist. Berücksichtigen Sie dabei auch die anderen Elektrogeräte, die Sie verwenden.
WARNUNG!
Das Gerät an eine geerdete Steckdose anschließen.
WARNUNG!
Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die
durch Missachtung der Sicherheitshinweise entstehen sollten.
WARNUNG!
Nach der Installation des Geräts muss das Netzkabel leicht zugänglich sein.
WARNUNG!
Falls das Netzkabel des Geräts ersetzt werden muss, muss dies durch unseren Kundendienst durchgeführt werden.
UMWELTTIPPS
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses
Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem
Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben
werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie
die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch
falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts
erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das
Produkt gekauft haben.
Wohin mit den Altgeräten?
Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziellen SENSSammelstellen oder offiziellen SENS-Recyclern.
Die Liste der offiziellen SENS-Sammelstellen findet sich unter www.sens.ch.
Verpackungsmaterial
Materialien mit dem Symbol sind wiederverwertbar.
>PE<=Polyethylen
>PS<=Polystyrol
>PP<=Polypropylen
Solche Materialien können der Wiederverwertung zugeführt werden, indem sie ordnungsgemäß in den entsprechenden Sammelbehältern entsorgt werden.
Page 35
Umwelttipps
Um Wasser und Energie zu sparen und die Umwelt nicht unnötig zu belasten, beachten Sie
bitte folgende Tipps:
• Normal verschmutzte Wäsche kann ohne Vorwäsche gewaschen werden. Dies spart
Waschmittel, Wasser und Energie (und die Umwelt wird weniger belastet).
• Die Maschine arbeitet wirtschaftlicher, wenn sie ganz gefüllt ist.
• Mit einer entsprechenden Vorbehandlung lassen sich Flecken und gewisse Verschmut-
zungen entfernen; danach kann die Wäsche bei niedrigerer Temperatur gewaschen werden.
• Dosieren Sie das Waschmittel entsprechend der Wasserhärte, dem Verschmutzungsgrad
und der Wäschemenge.
35
Page 36
www.aeg.com/shop
132948671-A-222011
Loading...
