Page 1
LAVAMAT PRINCESS 5251
Lavatrice
Informazioni per l'utente
Page 2
Gentile cliente
La preghiamo di leggere attentamente queste informazioni e di conservarle per una consultazione futura.
Consegni queste Istruzioni per l’uso ad eventuali proprietari successivi
dell’apparecchio.
Nel testo vengono utilizzati i seguenti simboli:
1 Avvertenze di sicurezza
Avvertenza! Avvertenze, per la propria sicurezza personale.
Attenzione! Avvertenze per evitare danni all'apparecchio.
3 Avvertenze e suggerimenti pratici
2 Informazioni sull'ambiente
2
Page 3
Indice
Istruzioni per l'uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Descrizione dell’apparecchio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Pannello di comando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Panoramica dei programmi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Panoramica termini . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Prima del primo lavaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Suddivisione e preparazione del bucato . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Esecuzione del lavaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Apertura della porta/Introduzione della biancheria. . . . . . . . . . . . . . . . . . . . 12
Introduzione di detersivo/additivi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Accensione dell’apparecchio/Selezione del programma . . . . . . . . . . . . . . . . 13

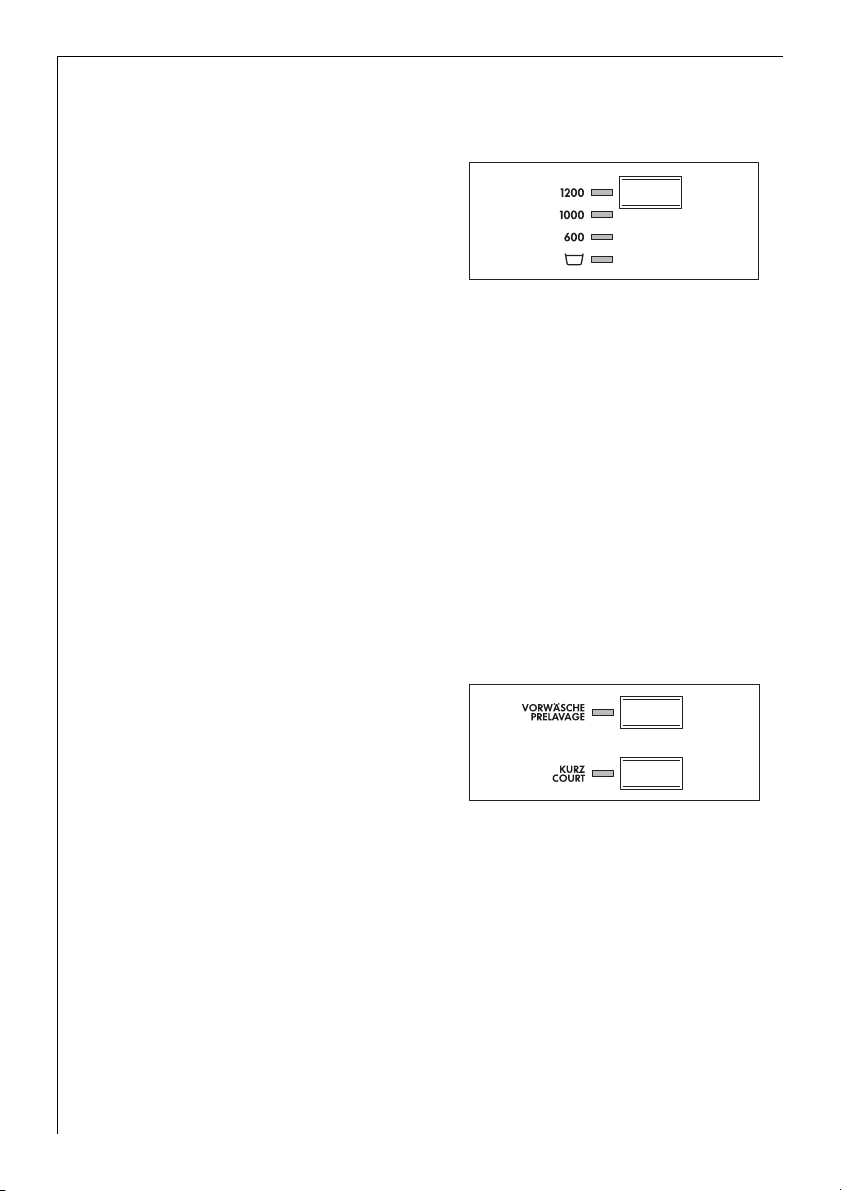

Modifica del numero di giri della centrifuga/
Selezione di No centrifuga finale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Selezione dei programmi supplementari. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
PRELAVAGGIO. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
BREVE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Attivazione/disattivazione RISCIACQUO+. . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Impostazione della partenza ritardata. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Avvio del programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Interruzione del programma/Aggiunta di biancheria . . . . . . . . . . . . . . . . . . 16
Fine del lavaggio/Prelievo della biancheria . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Protezione bambini . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

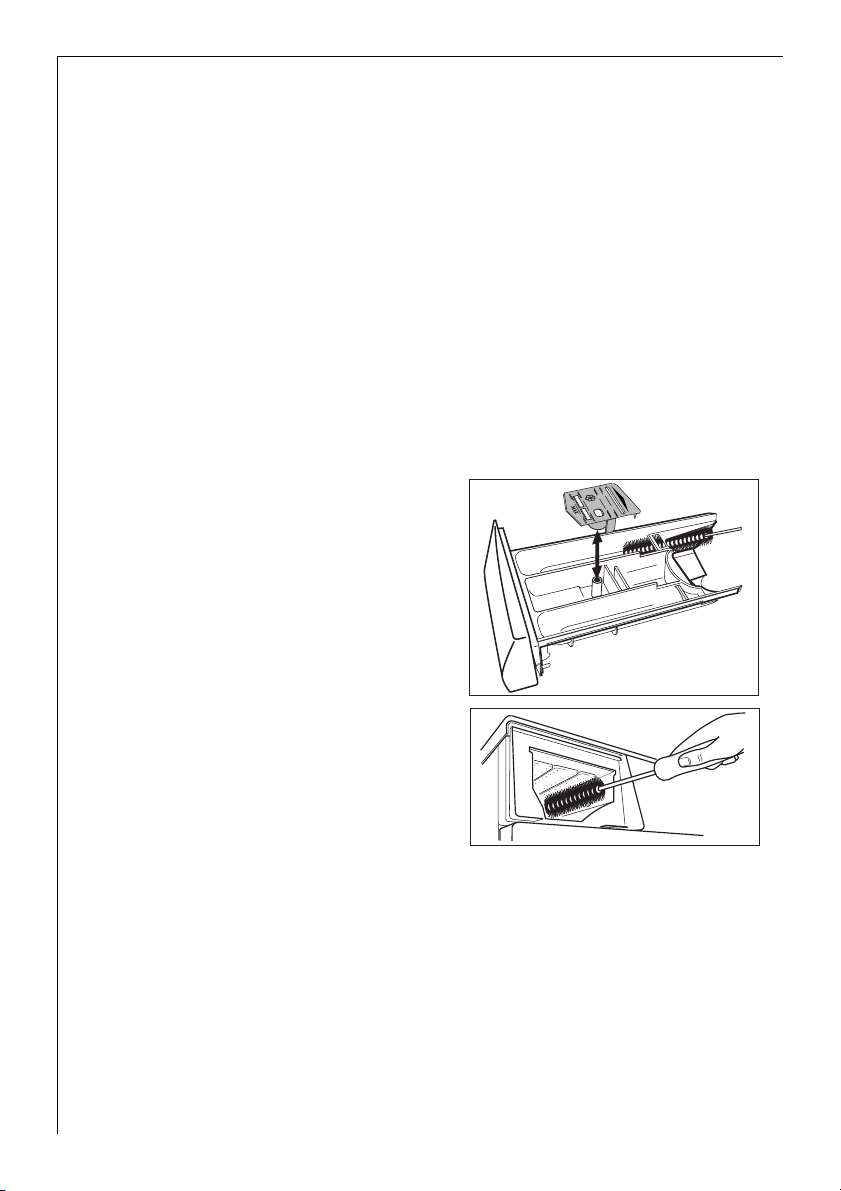

Pulizia e cura. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Cosa fare se… . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Risolvete direttamente i piccoli problemi . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Se il risultato del lavaggio non è soddisfacente. . . . . . . . . . . . . . . . . . . . . . . 22

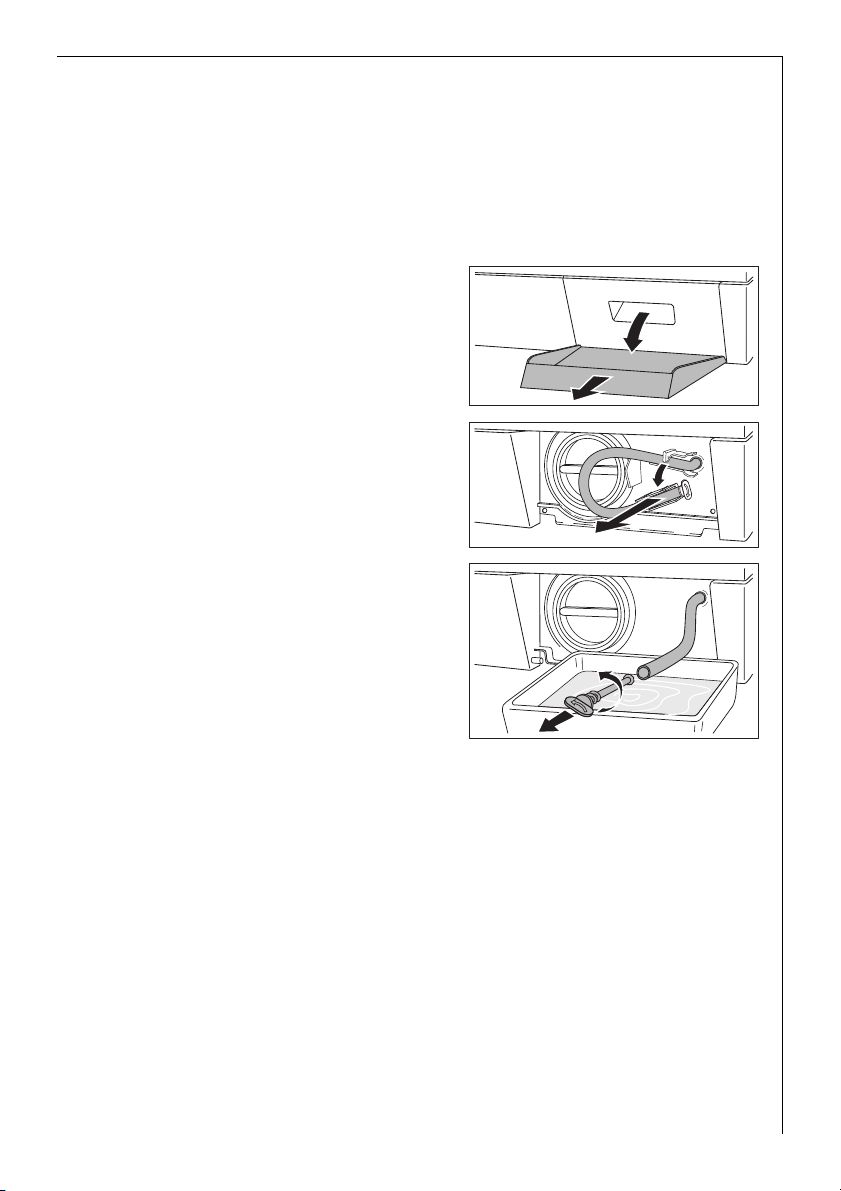

Esecuzione dello svuotamento di emergenza . . . . . . . . . . . . . . . . . . . . . . . . . 23

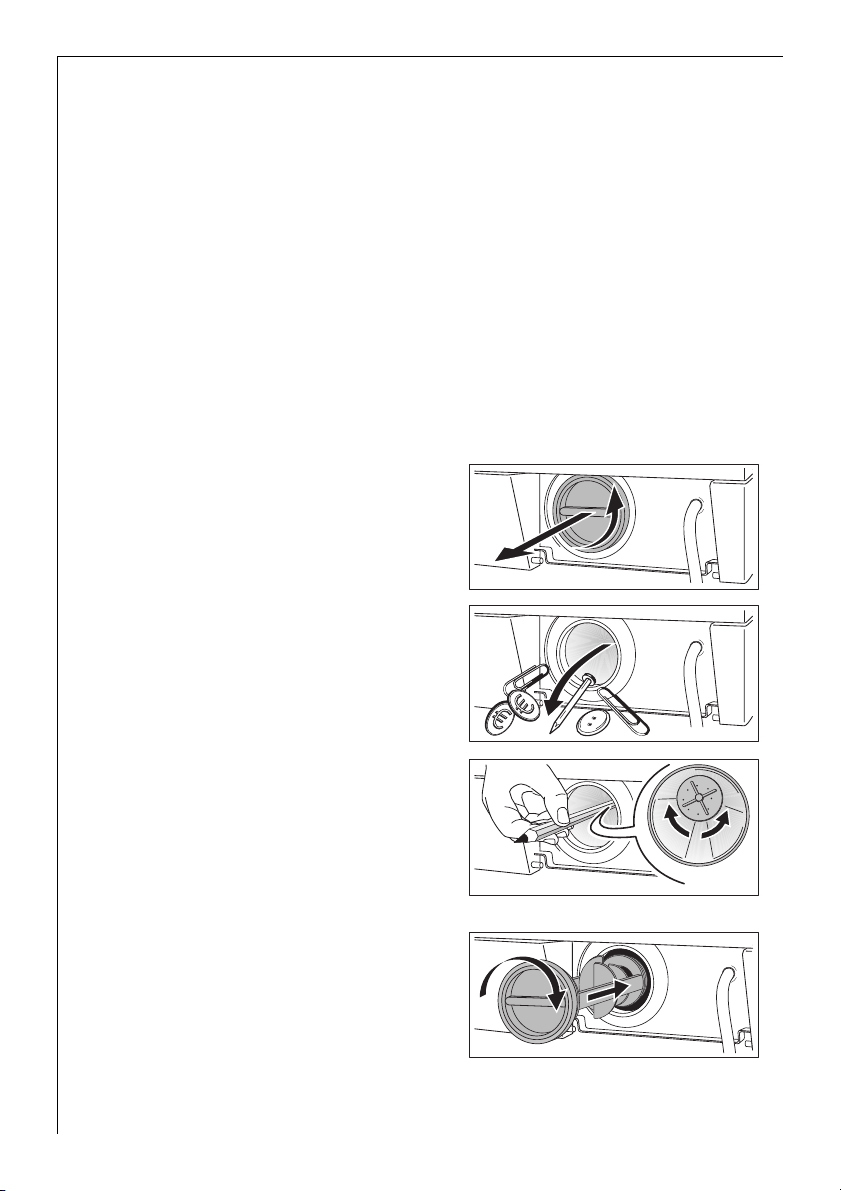

Pompa della lisciva. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Smaltimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Valori di consumo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
3
Page 4
Istruzioni di installazione e collegamento . . . . . . . . . . . . . . . 27
Avvertenze di sicurezza per l'installazione . . . . . . . . . . . . . . . . . . . . . . . . . 27
Installazione dell'apparecchio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Trasporto dell'apparecchio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

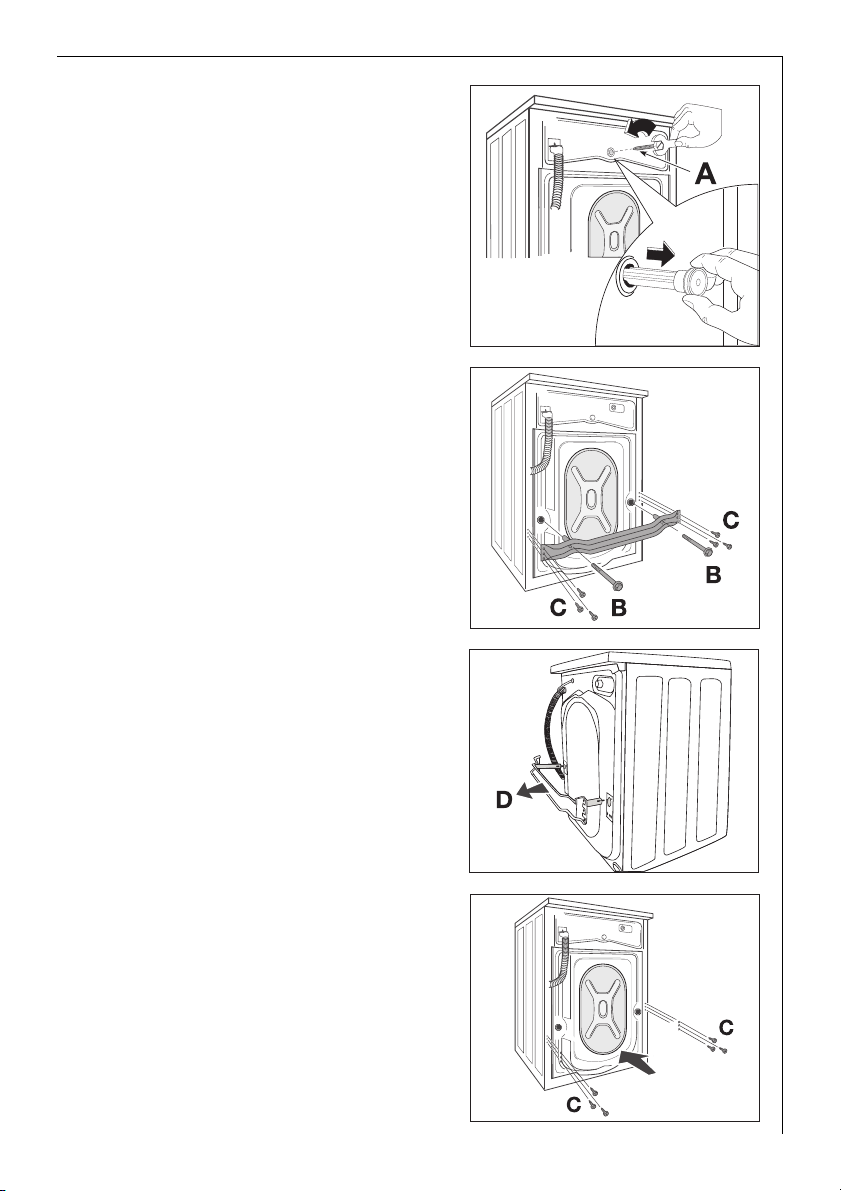

Rimozione dei dispositivi di sicurezza per il trasporto. . . . . . . . . . . . . . . . . . 28
Luogo di installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

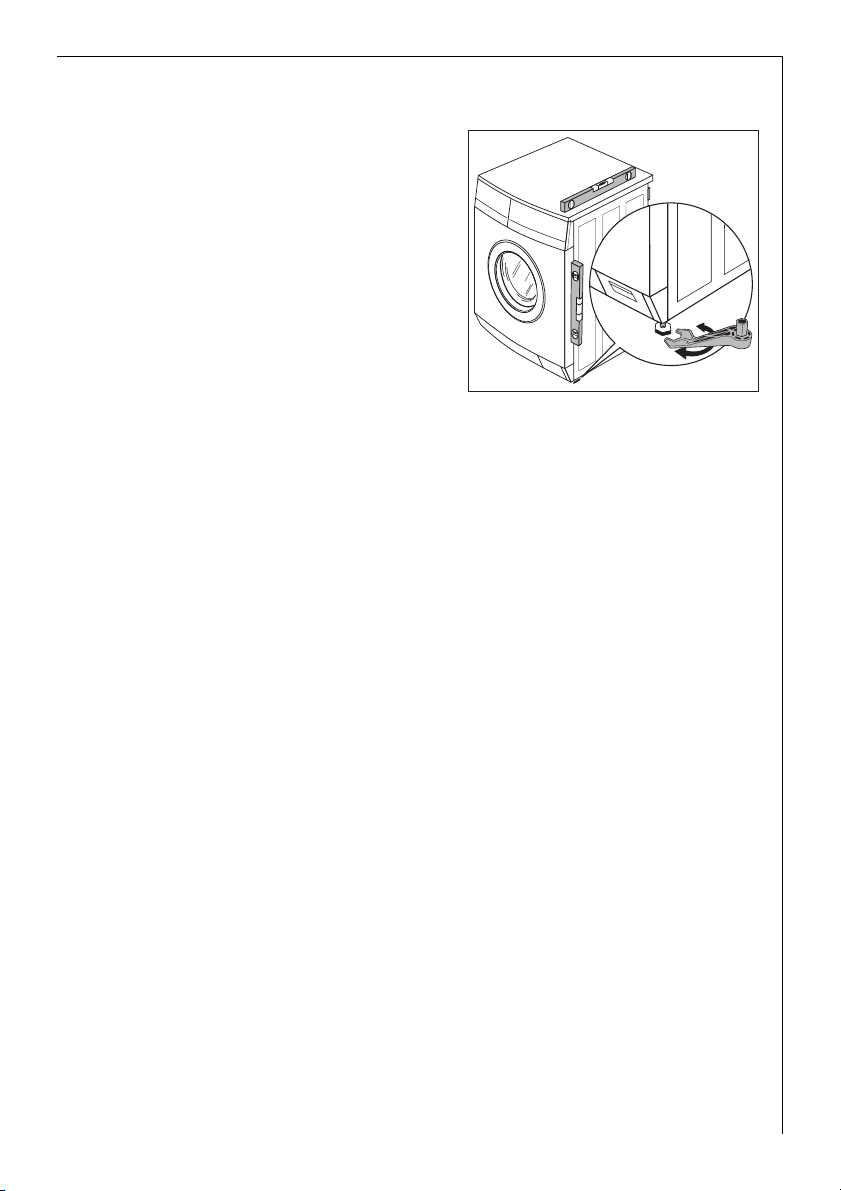

Livellamento della lavatrice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Allacciamento elettrico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

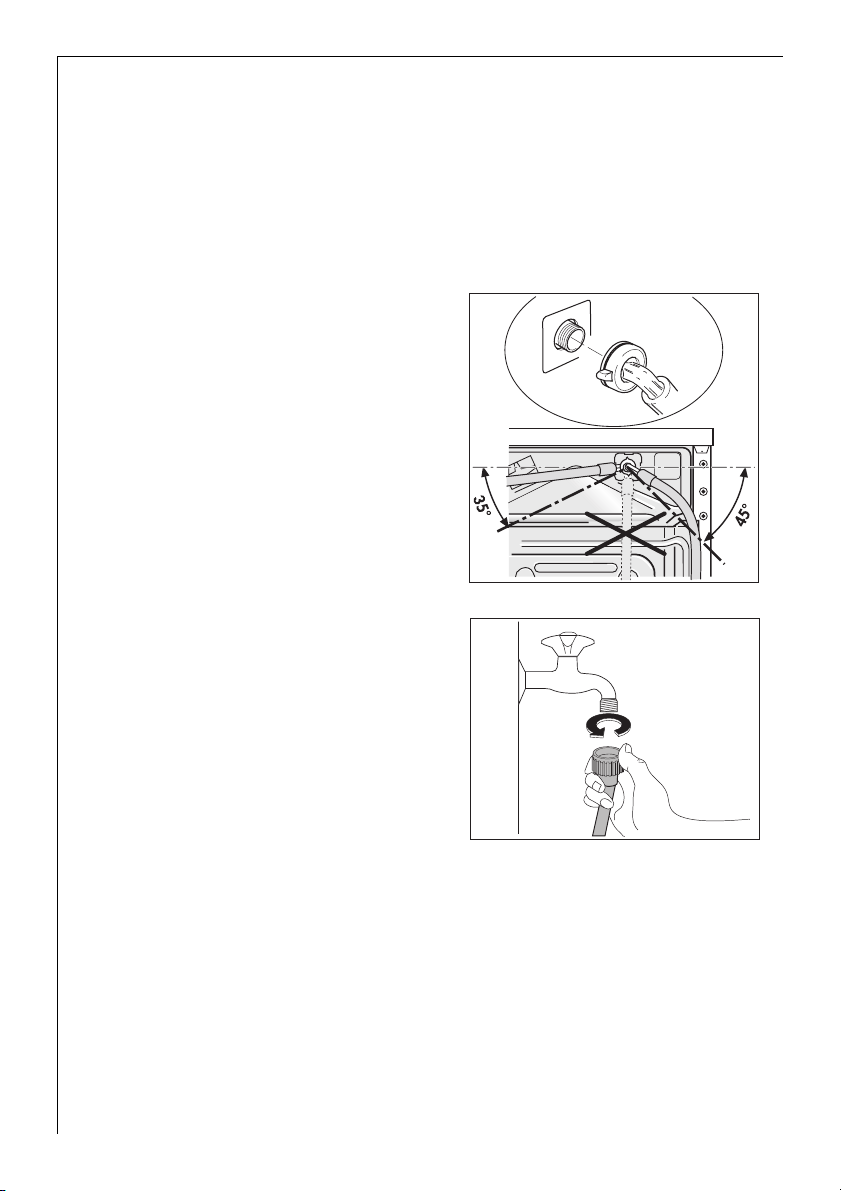

Alimentazione dell’acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Alimentazione dell’acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Scarico dell'acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Garanzia/Servizio clienti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

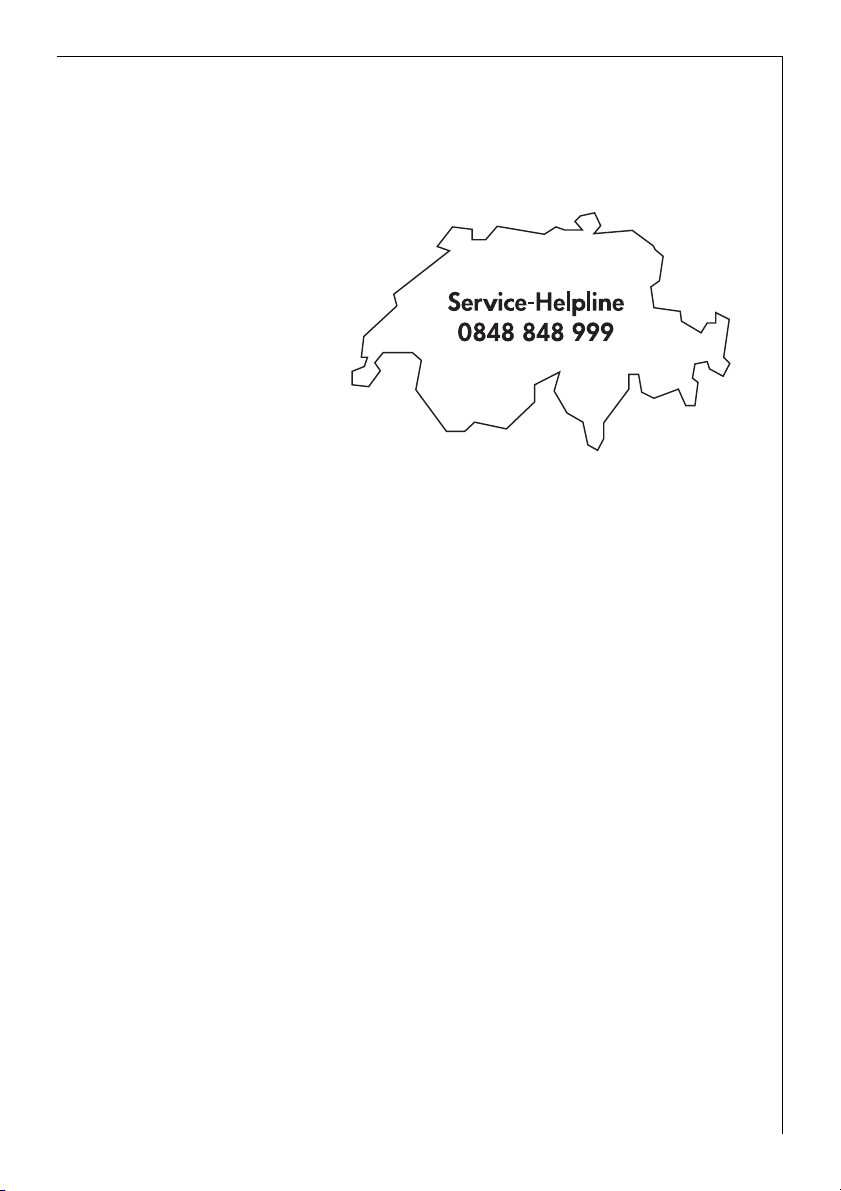

Assistenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
4
Page 5
Istruzioni per l'uso
1 Sicurezza
Prima della prima messa in funzione
• Leggete attentamente le “Istruzioni di installazione e allacciamen-
to”.
• In caso di consegna dell'apparecchio nel periodo invernale con temperature sotto zero: lasciate la lavatrice a temperatura ambiente per
24 ore prima della messa in funzione.
Impiego previsto
• La lavatrice è destinata solamente al lavaggio di bucato in ambiente
domestico.
• Non sono ammesse trasformazioni o modifiche sulla lavatrice.
• Utilizzate solo detersivo/additivi indicati per lavatrici ad uso domesti-
co.
• La biancheria non deve contenere solventi infiammabili. Pericolo di
esplosione!
• Non utilizzate la lavatrice per pulire con prodotti chimici.
• Coloranti/decolaranti possono essere utilizzati nella lavatrice solo se il
fabbricante di questi prodotti lo consente esplicitamente. È esclusa
ogni responsabilità per eventuali danni.
Protezione dei bambini
• Tenete lontano dai bambini il materiale d'imballaggio. Pericolo di soffocamento!
• I bambini spesso non sono in grado di riconoscere i pericoli connessi
agli elettrodomestici. Non lasciate i bambini senza sorveglianza nelle
vicinanze della lavatrice.
• Assicuratevi che bambini e piccoli animali non si arrampichino nel cestello della lavatrice. Pericolo di morte!
5
Page 6
Sicurezza generale
• Le riparazioni sulla lavatrice devono essere eseguite solo da personale
qualificato.
• Non mettete mai in funzione la lavatrice, se il cavo di rete è danneggiato o se il pannello di comando, il piano di lavoro o la zoccolo sono
danneggiati al punto da rendere accessibile l'interno dell'apparecchio.
• Prima di eseguire lavori di pulizia, cura e manutenzione spegnete la
lavatrice. Inoltre sfilate la spina dalla presa o – in caso di attacco fisso
– disinserite l'interruttore automatico nella scatola portafusibili e/o
rimuovete completamente il fusibile a vite.
• In caso di periodi di inattività staccate l’apparecchio dalla rete e chiudete il rubinetto dell’acqua.
• Non sfilate mai la spina dalla presa tirando il cavo, ma tenendo la
spina stessa.
• Non utilizzate spine multiple, attacchi e cavi di prolunga. Pericolo
d'incendio per surriscaldamento!
• Non spruzzate la lavatrice con un getto d'acqua. Pericolo di folgorazione!
• Nei programmi di lavaggio ad alte temperature il vetro dell'oblò si
surriscalda. Non toccate!
• Lasciate raffreddare la lisciva prima dello svuotamento d'emergenza
dell'apparecchio, prima della pulizia della pompa della lisciva o prima
dell'apertura d'emergenza dell'oblò.
• Piccoli animali possono rosicchiare i cavi della corrente e i tubi
dell'acqua. Pericolo di folgorazione e pericolo di danni prodotti
dall'acqua! Tenete lontano dalla lavatrice piccoli animali.
6
Page 7

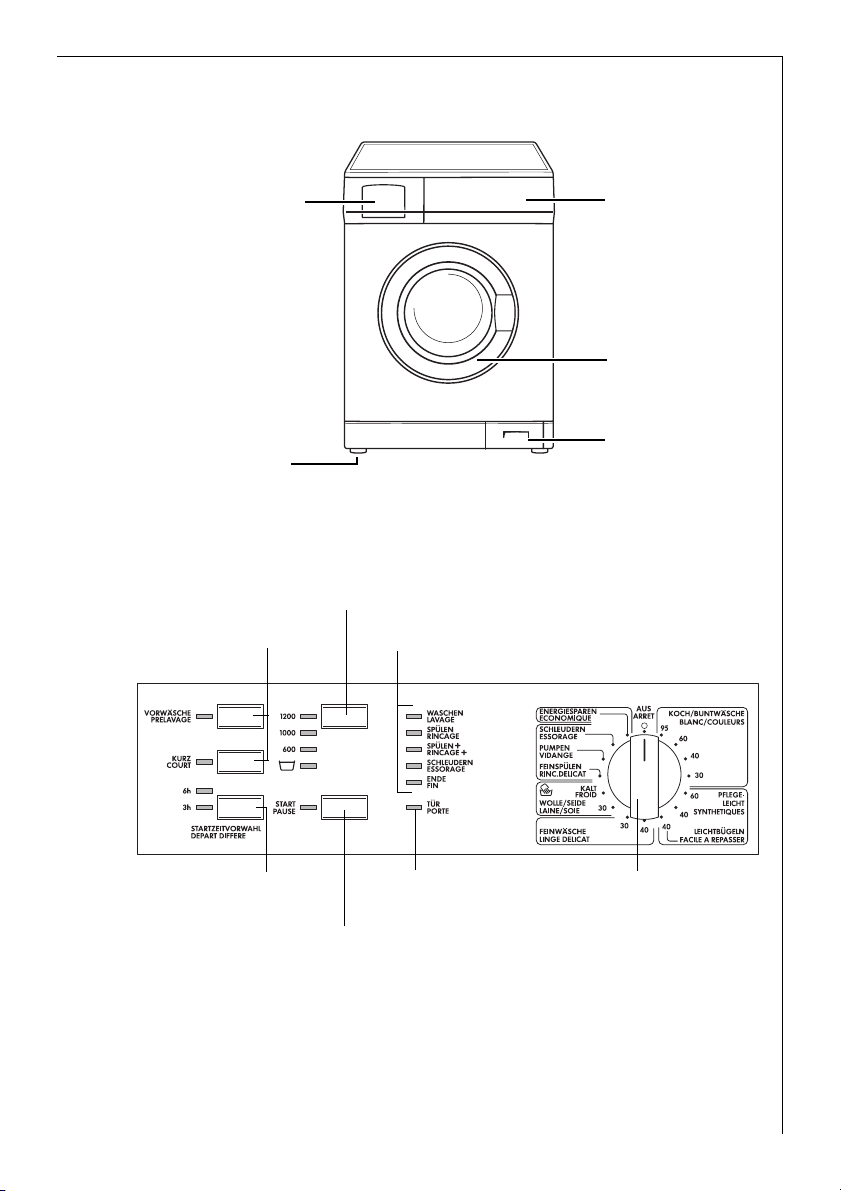

Descrizione dell’apparecchio
Cassetto per detersivo
e additivi
Piedini a vite
(regolabili in altezza)
Pannello di comando
Tasto Centrifuga/NO CENT. FINALE
Tasti programmi
supplementari
Display dello svolgimento del programma
Pannello di
comando
Targhetta
(dietro la porta)
Sportellino dello
zoccolo/
Pompa della lisciva
PARTENZA RITARDATA
Tasto
Tasto AVVIO/PAUSA
Spia PORTA
Manopola programmi
7
Page 8
Panoramica dei programmi
Programmi
supplementari
Programma
RISP. ENERGIA
COTONI BIANCHI/COLORATI
95, 60, 40, 30
SINTETICI
60, 40
STIRO FACILE 40 1kg • • • • •
DELICATI
40, 30
LANA/SETA H (Lavaggio a mano)
30, FREDDO
RISC. DELIC. 2,5kg • • • •
2)
1)
max. carico
(biancheria asciutta)
5kg • • • • •
5kg • •
2,5kg • • • • •
2,5kg • • • • •
2kg • • •
PRELAVAGGIO
3)
N. di giri della
centrifuga
BREVE
1200
• • • •
1000
600
n (NO CENT. FINALE)
SCARICO
CENTRIFUGA 5kg • • •
1) Un secchio da 10 litri contiene circa 2,5 kg di biancheria asciutta (cotone)
2) Le impostazioni dei programmi per collaudi secondo e in conformità alle norme EN 60 456 e IEC 60 456
sono descritte nel capitolo “Valori di consumo”.
3) Carico consigliato con programmi brevi 2,5kg; il carico completo è possibile, ma con un risultato di lavaggio un po’ minore.
8
Page 9
Impiego/Caratteristiche
Simboli di
lavaggio
1)
Programma di risparmio energetico a 60°C per capi bianchi/colorati di cotone/lino con sporco da leggero a normale.
Programma per capi bianchi/colorati di cotone/lino con sporco normale fino
a molto sporco.
Programma per tessuti misti delicati e sintetici.
Programma di lavaggio a 40 °C per capi delicati, che abbinati a questo programma non devono essere stirati o stirati solo leggermente.
Programma breve per tessuti delicati come fibre, microfibre, sintetici, tende
(max. 15 - 20 m
membrana climatica, ad es. rivestimento per esterni.
Programma particolarmente delicato per lana/seta lavabile a mano e in lavatrice.
Risciacquo delicato separato (3 risciacqui, l'additivo liquido viene immesso
dallo scomparto
con capi delicati e sintetici, occorre ridurre il numero di giri della centrifuga.
Scarico dell’acqua dopo un arresto in ammollo.
Scarico dell’acqua e centrifuga, ad esempio dopo un arresto in ammollo o
dopo una centrifuga separata di cotoni bianchi/colorati per lavaggio a mano.
In caso di un carico con capi delicati, sintetici e lana occorre ridurre il numero
di giri della centrifuga.
1) I numeri riportati nei simboli indicano le temperature massime.
2
). Con n (NO CENT. FINALE) indicato anche per tessuti con
centrifuga). Non indicato per lana. In caso di un carico
w
M O
J M O
I K N
K N
I K
Q L H
J M O
J M O
9
Page 10
Panoramica termini
I termini italiani utilizzati in queste Istruzioni per l'uso corrispondono
alle seguenti denominazioni in tedesco/francese riportate sul pannello
di comando dell'apparecchio:

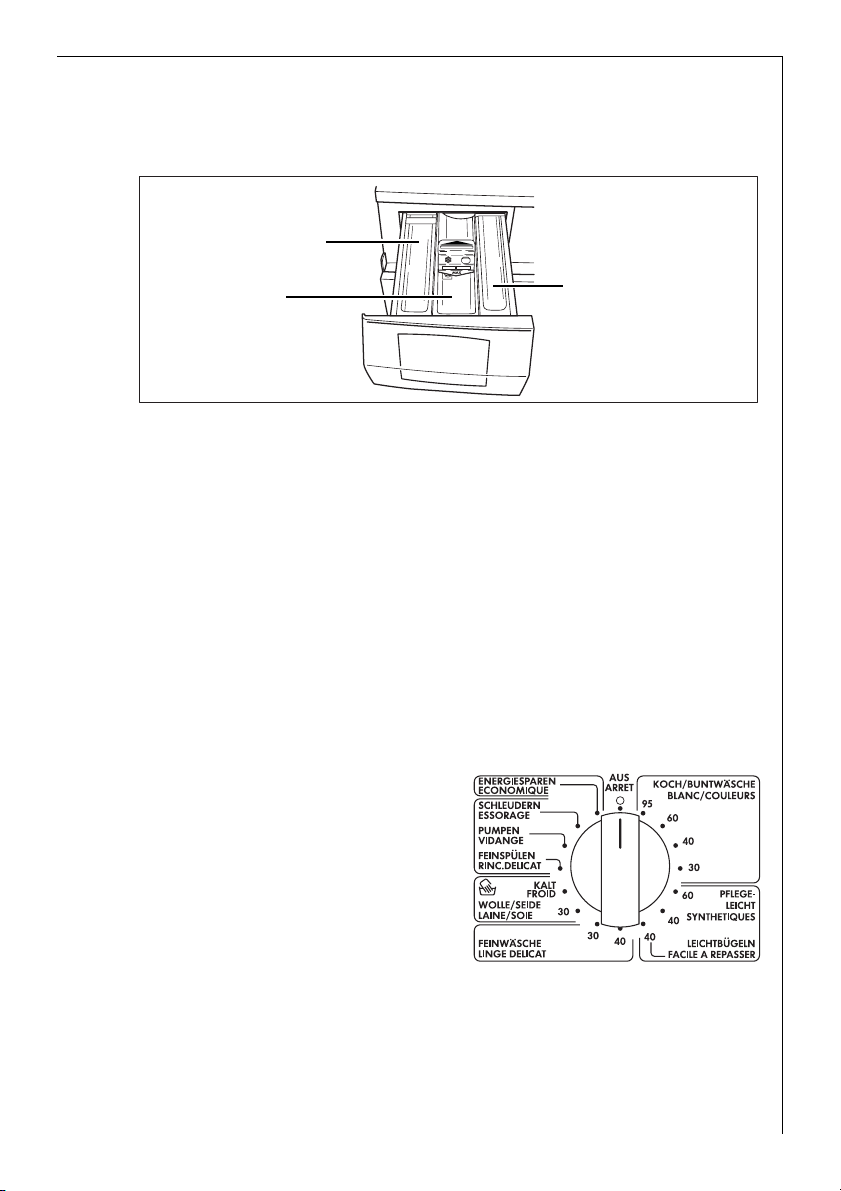

Manopola programmi
OFF AUS/ARRET
COTONIBIANCHI
COLORATI
SINTETICI
STIRO FACILE
DELICATI
LANA/SETA
RISC. DELICATI
SACARICO PUMPEN/VIDANGE
CENTRIFUGA
RISP. ENERGIA
KOCH/BUNTWÄSCHE
BLANC/COULEURS
PFLEGELEICHT
SYNTHETIQUES
LEICHTBÜGELN
FACILE A REPASSER
FEINWÄSCHE
LINGE DELICAT
WOLLE/SEIDE
LAINE/SOIE
FEINSPÜLEN
RINC. DELICAT
SCHLEUDERN
ESSORAGE
ENERGIESPAREN
ECONOMIQUE
Tasti
PRELAVAGGIO
BREVE KURZ/COURT
PARTENZA
RITARDATA
AVVIO/PAUSA START/PAUSE
Display
LAVAGGIO WASCHEN/LAVAGE
RISCIACQUO SPÜLEN/RINCAGE
RISCIACQUO+ SPÜLEN+/RINCAGE+
CENTRIFUGA
FINE ENDE/FIN
PORTA TÜR/PORTE
VORWÄSCHE
PRELAVAGE
STARTZEITVORWAHL
DEPART DIFFERE
SCHLEUDERN
ESSORAGE
10
Page 11
Prima del primo lavaggio
1.Aprite il cassetto del detersivo.
2.Versate circa 2 litri di acqua nella lavatrice attraverso il cassetto del de-
tersivo.
Al prossimo avvio del programma verrà chiuso il contenitore della lisci-
va e lo scarico ecologico può funzionare normalmente.
3.Per rimuovere eventuali residui di produzione dal cestello e dal conteni-
tore della lisciva, eseguite il primo lavaggio senza biancheria. Programma: COTONI BIANCHI/COLORATI 95, premete il tasto BREVE, inserite
ca. 1/4 di misurino di detersivo in polvere.
Suddivisione e preparazione del bucato
Preparazione del bucato
• Svuotate le tasche. Togliete eventuali oggetti estranei (ad es. monete,
graffette, aghi ecc.).
• Chiudete cerniere, abbottonate federe per evitare danni al bucato.
• Togliete le rotelline delle tende oppure inseritele in una rete/sacchet-
to.
• Lavate i capi delicati e piccoli in una rete/federa di cuscino, ad es.
tende, collant, calzini, fazzoletti, reggiseni.
Attenzione! Lavate reggiseni e altri capi di lingerie solamente in una
rete. Le astine possono aprirsi e danneggiare la lavatrice.
Suddivisione del bucato
• In base al colore: lavate i capi bianchi e colorati separatamente. I capi
possono scolorire.
• Suddivisione in base alla temperatura, al tipo di bucato e al simbolo
di lavaggio.
Attenzione! Non lavate in lavatrice i capi con l'etichetta G (= non
lavare!)
11
Page 12
Esecuzione del lavaggio
Apertura della porta/Introduzione della biancheria
1.Aprite la porta: tirate la maniglia della porta.
Con la lavatrice accesa le spie PORTA e AVVIO/PAUSA segnalano se è
possibile aprire la porta:
Spia PORTA Spia AVVIO/PAUSA È possibile aprire la porta?
lampeggia lampeggia dopo ca. 2 minuti
è accesa è accesa
è spenta lampeggia sì
2.Spiegate la biancheria e introduce-
tela delicatamente. Mescolate capi
di grandi dimensioni con capi di piccole dimensioni.
Attenzione! Non serrate i capi fra la
porta e la guarnizione in gomma.
3.Chiudete con decisione la porta. Si
deve udire l’innesto della chiusura.
no, livello dell'acqua troppo alto
o temperatura troppo elevata
Introduzione di detersivo/additivi
Attenzione! Utilizzate solo detersivo/additivi indicati per lavatrici per
uso domestico.
Dosate detersivo/additivi attenendovi alle indicazioni dei produttori di
detersivo/additivi. Osservate le istruzioni riportate sulle confezioni.
Il dosaggio dipende:
– dal grado di sporco del bucato,
– dalla quantità di bucato
– dal grado di durezza dell’acqua corrente.
• Se il produttore non fornisce alcuna indicazione di dosaggio per bu-
cati di piccole dimensioni: con mezzo carico dosate un terzo in meno,
con carico ridottissimo solo metà del detersivo raccomandato per il
pieno carico.
• A partire da un valore di durezza dell’acqua di 2 (= medio) è consigliabile l'impiego di anticalcare. Il detersivo può essere sempre dosato
per il valore di durezza 1 (= dolce). L’ente competente per l’erogazione dell’acqua è in grado di fornire informazioni circa il grado di durezza locale dell’acqua.
12
Page 13
1.Estraete il cassetto del detersivo fino alla battuta.
2.Introducete il detersivo e/o l’additivo.
3.Reinserite completamente il cassetto del detersivo.
Detersivo in polvere o
pastiglie per il lavaggio
principale
Ammorbidente
appretto,
amido
Detersivo in polvere o pastiglie per il prelavaggio
oppure antimacchia
Detersivo in polvere o pastiglie per il lavaggio principale
Se usate un anticalcare e utilizzate lo scomparto destro per il detersivo
di prelavaggio/antimacchia, aggiungete l'anticalcare al detersivo per il
lavaggio principale nello scomparto sinistro.
Ammorbidente, appretto, amido
Riempite lo scomparto fino a raggiungere la tacca MAX. Diluite i prodotti concentrati prima di introdurli nella lavatrice secondo le indicazioni fornite dal produttore. Sciogliete l’amido in polvere.
In caso di impiego di detersivi liquidi:
aggiungete il detersivo liquido con gli appositi dosatori forniti dai produttori di detersivi.
Accensione dell’apparecchio/Selezione del programma
Impostate il programma e la temperatura con la manopola dei programmi.
3 Durante la selezione di un pro-
gramma, accendete contemporaneamente l'apparecchio.
Il display dello svolgimento del
programma mostra la fase in corso
del programma selezionato.
13
Page 14
Modifica del numero di giri della centrifuga/Selezione di
No centrifuga finale
La lavatrice propone il massimo numero di giri consentito, indicato per
il programma selezionato. È possibile ridurre il numero di giri:
premete il tasto centrifuga/n (NO
CENT. FINALE), finché non si illumina la spia desiderata.
3 Il numero di giri per la centrifuga finale può ancora essere modificato
durante lo svolgimento del programma. A questo punto:
1.Premete il tasto AVVIO/PAUSA.
2.Modificate il numero di giri.
3.Premete nuovamente il tasto AVVIO/PAUSA.
n (NO CENT. FINALE)
In caso di selezione di n (NO CENT. FINALE), la biancheria rimane
nell’acqua dell’ultimo risciacquo. Non viene eseguita alcuna centrifuga
finale e neppure delle centrifughe intermedie. Le centrifughe intermedie dipendono dal programma e non possono essere modificate.
Selezione dei programmi supplementari
14
Se lo si desidera, premete il tasto(i)
di un programma supplementare.
La spia corrispondente si illumina.
PRELAVAGGIO
Prelavaggio caldo prima del lavaggio principale che segue automaticamente; con centrifughe intermedie
per COTONI BIANCHI/COLORATI e SINTETICI/STIRO FACILE, senza centrifughe intermedie per DELICATI.
BREVE
Programma di lavaggio abbreviato per biancheria con sporco leggero.
Page 15
Attivazione/disattivazione RISCIACQUO+
Se è attivato RISCIACQUO+, vengono eseguiti due risciacqui supplementari con i programmi COTONI BIANCHI/COLORATI, SINTETICI/STIRO
FACILE, DELICATI e RISC. DELIC. RISCIACQUO+ rimane memorizzato in
modo fisso – anche dopo lo spegnimento dell'apparecchio.
Attivazione di RISCIACQUO+:
1.Ruotate la manopola dei programmi su COTONI BIANCHI/COLORATI,
SINTETICI/STIRO FACILE o DELICATI (con qualsiasi temperatura).
2.Tenete premuti contemporaneamente PRELAVAGGIO e PARTENZA
RITARDATA finché nel display dello svolgimento del programma non si
illuminano RISCIACQUO e RISCIACQUO+. RISCIACQUO+ ora è attivato
in modo fisso.
Sul display dello svolgimento del programma si illumina la spia
RISCIACQUO+ prima dell’avvio del programma e durante i risciacqui
supplementari.
Disattivazione di RISCIACQUO+:
1.Ruotate la manopola dei programmi su COTONI BIANCHI/COLORATI,
SINTETICI/STIRO FACILE o DELICATI (con qualsiasi temperatura).
2.Tenete premuti contemporaneamente PRELAVAGGIO e PARTENZA
RITARDATA finché nel display dello svolgimento del programma non si
spegne la spia RISCIACQUO+. RISCIACQUO+ ora è attivato in modo fisso.
Impostazione della partenza ritardata
Il tasto PARTENZA RITARDATA consente di posticipare l’avvio di un
programma.
1.Selezionate il programma.
2.Se il programma di lavaggio deve iniziare dopo sei ore, premete una
volta il tasto PARTENZA RITARDATA. Si illumina la spia 6h.
Se il programma di lavaggio deve iniziare dopo tre ore, premete due
volte il tasto PARTENZA RITARDATA. Si illumina la spia 3h.
3 Se il tasto PARTENZA RITARDATA viene premuto nuovamente, la prese-
lezione dell’ora di avvio è nuovamente eliminata. La spia si spegne.
3.Per attivare la preselezione dell'ora di avvio, premete il tasto AVVIO/
PAUSA.
Nota: se è selezionata una partenza ritardata di sei ore, si illumina la
spia 6h. Una volta trascorse 3 ore si illumina la spia 3h. Il programma di
lavaggio inizia una volta trascorse complessivamente le 6 ore.
15
Page 16
Avvio del programma
1.Controllate che il rubinetto dell’acqua sia aperto.
2.Premete il tasto AVVIO/PAUSA. Il programma di lavaggio viene avviato,
o si avvia seguendo le impostazioni della partenza ritardata.
Durante il programma di lavaggio è visualizzata la fase corrente del
programma sul display dello svolgimento del programma.
3 Se premendo il tasto AVVIO/PAUSA, la spia FINE lampeggia 4 volte, la
porta non è chiusa correttamente. Chiudete con forza la porta e premete nuovamente il tasto AVVIO/PAUSA.
Interruzione del programma/Aggiunta di biancheria
Interruzione del programma
• Il tasto AVVIO/PAUSA consente di interrompere in qualsiasi momento
un programma, che può proseguire premendo nuovamente il tasto
AVVIO/PAUSA.
• Per interrompere anticipatamente il programma, ruotate la manopola
su OFF. Attenzione! Osservate l'acqua presente nella lavatrice!
Aggiunta di biancheria
È possibile aggiungere biancheria finché la spia PORTA non si illumina.
1.Premete il tasto AVVIO/PAUSA. La porta si apre.
2.Chiudete la porta e premete nuovamente il tasto AVVIO/PAUSA.
Il programma prosegue.
Fine del lavaggio/Prelievo della biancheria
Al termine di un programma si illumina la spia FINE sul display dello
svolgimento del programma. La porta può essere aperta non appena si è
spenta la spia PORTA e si è accesa la spia FINE.
1.Aprite la porta e prelevate la biancheria.
2.Ruotate la manopola dei programmi su OFF.
3.Chiudete il rubinetto dell’acqua.
4.Dopo il lavaggio estraete leggermente il cassetto del detersivo, affinché
possa asciugarsi. Accostate solo la porta per consentire l’aerazione della
lavatrice.
16
Page 17
Se è stato selezionato n (NO CENT. FINALE):
Dopo l'arresto in ammollo si illuminano le spie PORTA e FINE sul display
dello svolgimento del programma.
Innanzitutto occorre scaricare l’acqua:
– ruotate la manopola dei programmi su OFF, poi su SCARICO e premete
il tasto AVVIO/PAUSA (lo scarico dell’acqua viene eseguito senza la
centrifuga),
– oppure ruotate la manopola dei programmi su OFF e infine su CEN-
TRIFUGA. A seconda del tipo di bucato riducete eventualmente il numero di giri e premete il tasto AVVIO/PAUSA (vengono eseguiti lo
scarico dell'acqua e la centrifuga).

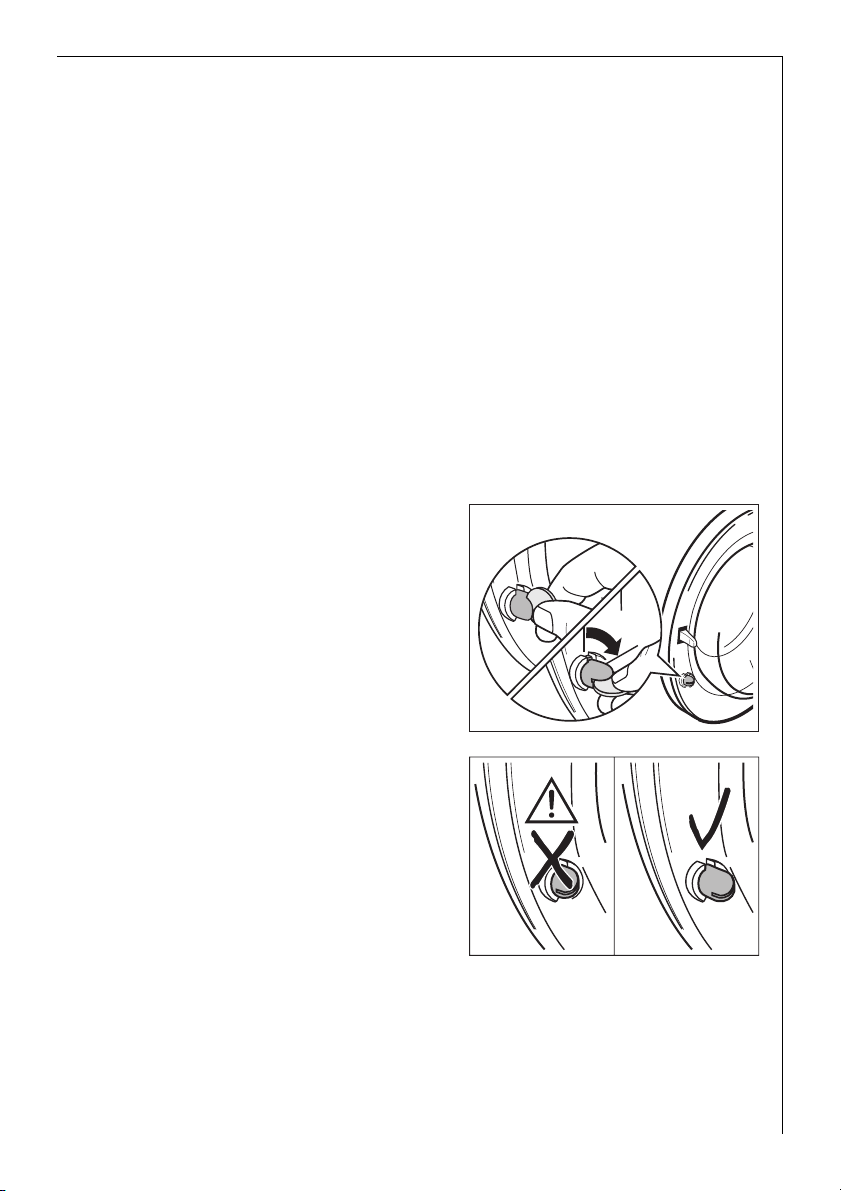

Protezione bambini
Se la protezione bambini è impostata, non è più possibile chiudere
l'oblò.
Impostazione della protezione
bambini:
ruotate con una moneta il pomello
(sul lato interno dell'oblò) in senso
orario fino alla battuta.
1 Attenzione! Dopo l'impostazione il
pomello non si deve trovare in posizione abbassata, altrimenti la protezione bambini non è attiva! Il
pomello deve sporgere come indicato nella figura.
Eliminazione della protezione bambini:
ruotate il pomello in senso antiorario fino alla battuta.
17
Page 18
Pulizia e cura
Attenzione! Per la pulizia della lavatrice non utilizzate prodotti per la
pulizia dei mobili o detergenti aggressivi.
Pulite il pannello di comando e l'esterno con un panno umido.
Ciclo di pulizia
Se la maggior parte dei lavaggi viene eseguita a bassa temperatura,
eseguire di tanto in tanto un programma ad alta temperatura. In questo
modo si ridurrà l’eventuale presenza di depositi e l’apparecchio verrà
pulito dall’interno.
Cassetto del detersivo
Il cassetto del detersivo dovrebbe essere pulito regolarmente.
1.Estraete il cassetto della lavatrice con forza.
2.Togliete l'inserto per l'ammorbidente
dallo scomparto centrale.
3.Pulite tutte le parti con acqua.
4.Inserite l'inserto per ammorbidente
fino all'arresto per assicurarne il fissaggio in sede.
5.Pulite l'intera area di immissione
dell'ammorbidente con una spazzola,
in particolare anche gli ugelli sul lato
superiore della camera di
immissione.
6.Inserite e spingete il cassetto del de-
tersivo nelle guide.
Cestello
Nel cestello si possono verificare depositi di ruggine dovuti a corpi
estranei arrugginiti presenti nel bucato o riconducibili all'acqua delle
tubature contenente ferro.
Attenzione! Non pulite il cestello con prodotti anticalcare acidi, prodotti abrasivi contenenti cloro o ferro o con lana di acciaio.
1.Rimuovete eventuali depositi di ruggine nel cestello con un prodotto di
pulizia in acciaio inox.
18
Page 19
2.Eseguite un lavaggio senza biancheria, per eliminare i residui di deter-
gente. Programma: COTONI BIANCHI/COLORATI 95, premete il tasto
BREVE, inserite ca. 1/4 di misurino di detersivo in polvere.
Oblò e guarnizione di gomma
Controllate regolarmente l'eventuale presenza di depositi o corpi estranei nelle pieghe della guarnizione di gomma o all'interno dell'oblò.
Pulite regolarmente il vetro dell'oblò e la guarnizione di gomma.
Cosa fare se…
Risolvete direttamente i piccoli problemi
Se il display dello svolgimento del programma durante il funzionamento visualizza uno dei seguenti messaggi d’errore:
– FINE lampeggia 1 volta (problema con l'alimentazione dell'acqua),
– FINE lampeggia 2 volte (problema con lo scarico dell'acqua),
– FINE lampeggia 4 volte (porta aperta),
consultate la tabella seguente.
Dopo aver eliminato il guasto, premete il tasto AVVIO/PAUSA.
Con altri messaggi d'errore (una o più spie lampeggianti sul display dello svolgimento del programma):
Spegnete e riaccendete l’apparecchio. Impostate di nuovo il programma. Premete il tasto AVVIO/PAUSA.
Se l'errore viene visualizzato nuovamente, avvertite il servizio assistenza.
Problema Possibile causa Rimedio
La lavatrice non
funziona.
La porta non si chiude.
La spina non è inserita o il fusibile non funziona correttamente.
La porta non è chiusa correttamente.
Il tasto AVVIO/PAUSA non è
stato premuto sufficientemente a lungo.
La protezione bambini è impostata
Inserite la spina. Controllate
il fusibile.
Chiudete la porta, si deve
udire l’innesto della chiusura.
Premete il tasto AVVIO/
PAUSA.
Eliminate la protezione bambini.
19
Page 20
Problema Possibile causa Rimedio
La spia FINE
lampeggia 4 volte.
La spia FINE
lampeggia 1 volta.
(Problemi con
l'alimentazione
dell'acqua.)
Durante il funzionamento la lavatrice vibra oppure è
rumorosa.
La biancheria non è
centrifugata.
L’acqua esce da sotto
la lavatrice.
La lisciva del lavaggio
produce molta schiuma.
La porta non è chiusa correttamente.
Il rubinetto dell’acqua è chiuso.
Il filtro nel raccordo del tubo
di alimentazione è ostruito.
Il rubinetto dell’acqua presenta incrostazioni di calcare o è
guasto.
Non è stata tolta la protezione
per il trasporto.
I piedini a vite non sono
regolati correttamente.
Ci sono solo pochi capi di
biancheria di grandi dimensioni nel cestello.
Il raccordo nel tubo di alimentazione non è a tenuta.
Il tubo di scarico non è a tenuta.
Il coperchio della pompa della
lisciva non è chiuso correttamente.
La biancheria è incastrata nella
porta.
Il tubo di svuotamento di
emergenza non è a tenuta.
Probabilmente è stato immesso troppo detersivo.
Chiudete correttamente la
porta. Riavviate il programma.
Aprite il rubinetto dell’acqua.
Chiudete il rubinetto dell’acqua. Svitate il tubo flessibile,
togliete il filtro e pulitelo.
Controllate il rubinetto
dell’acqua, eventualmente
fatelo riparare.
Togliete la protezione per il
trasporto.
Regolate i piedini secondo le
istruzioni di installazione e
allacciamento.
Se possibile riempite sempre
il cestello. Mescolate capi
grandi e piccoli.
Avvitate saldamente il tubo
di alimentazione.
Sostituite il tubo di scarico.
Chiudete correttamente il
coperchio.
Nel lavaggio successivo caricate la lavatrice con cura.
Chiudete correttamente il
tubo di svuotamento di
emergenza.
Dosate il detersivo rispettando esattamente le istruzioni
del produttore.
20
Page 21
Problema Possibile causa Rimedio
Spia FINE
lampeggia 2 volte.
(Problemi con lo
scarico dell'acqua.)
L’ammorbidente non è
stato immesso nel risciacquo, lo scomparto w per additivi è
riempito con acqua.
La porta non si apre
con l’apparecchio acceso.
La biancheria è molto
sgualcita.
Il tubo flessibile di scarico presenta una piega.
È superata l’altezza massima
della pompa di 1m.
La pompa della lisciva è ostruita.
Nel raccordo del sifone: il sifone è ostruito.
L’inserto per l’ammorbidente
nello scomparto per additivi
non è inserito correttamente o
è ostruito.
La porta è bloccata.
Assenza di corrente! (Tutte le
spie sono spente.)
(Per motivi di sicurezza la porta rimane bloccata per circa 2
minuti.
Probabilmente è stato
immesso troppo detersivo.
Rimuovete la piega.
Rivolgetevi all’assistenza tecnica.
Spegnete la lavatrice. Inserite
la spina.
Pulite la pompa della lisciva.
Rimuovete i corpi estranei
dall’alloggiamento della
pompa.
Pulite il sifone.
Pulite il cassetto del detersivo, inserite correttamente
l’inserto per l’ammorbidente.
Attendere la fine del programma e l'accensione della
spia FINE.
Il programma prosegue
quando torna la corrente.
Per togliere il bucato:
se si vede dell’acqua all’interno dell’apparecchio, prima di
aprire la porta eseguite uno
svuotamento di emergenza
(vedere paragrafo “Esecuzione dello svuotamento
d'emergenza”).
Attenetevi alle indicazioni
relative al carico massimo.
21
Page 22
Se il risultato del lavaggio non è soddisfacente
La biancheria tende ad ingrigire e nel cestello sono presenti depositi di calcare
• Il dosaggio del detersivo è insufficiente.
• Non è stato impiegato il detersivo giusto.
• Le macchie di sporco particolare non sono state pretrattate.
• Il programma o la temperatura non sono stati impostati correttamen-
te.
Sui capi sono presenti macchie grigie.
• I capi sporchi di unguenti, grassi o oli sono stati lavati con una quantità insufficiente di detersivo.
• Il lavaggio è stato effettuato ad una temperatura troppo bassa.
• La causa più frequente è da ricondurre al fatto che l'ammorbidente,
in particolare in forma concentrata, viene a contatto con i capi. Risciacquate prima possibile queste macchie e utilizzate attentamente
il giusto ammorbidente.
Dopo l'ultimo risciacquo è visibile ancora della schiuma.
• I moderni detersivi possono produrre schiuma anche nell'ultimo ciclo
del lavaggio. Tuttavia i capi sono sufficientemente risciacquati.
Sui capi sono presenti residui bianchi.
• Si tratti di componenti non solubili dei moderni detersivi.
Non sono la conseguenza di un risciacquo insufficiente.
Agitate e spazzolate i capi. Eventualmente metteteli a rovescio prima
del lavaggio. Verificate la selezione del detersivo. In particolare con i
capi di colore scuro si consiglia di impiegare un detersivo liquido.
22
Page 23
Esecuzione dello svuotamento di emergenza
1 Avvertenza! Spegnete la lavatrice prima dello svuotamento di emer-
genza e sfilate la spina dalla presa!
Avvertenza! La lisciva di lavaggio, che fuoriesce dal tubo flessibile di
svuotamento di emergenza, può essere calda. Pericolo di scottature!
Prima di uno svuotamento di emergenza lasciate raffreddare la lisciva!
1.Aprite e sfilate lo sportellino dello
zoccolo.
2.Estraete il tubo per lo svuotamento
di emergenza.
3.Sistemate sotto un recipiente di rac-
colta piatto. Infine allentate e togliete i tappi di chiusura ruotando
in senso antiorario.
4.La lisciva scorre fuori. Se occorre,
svuotate più volte il recipiente di
raccolta, nel frattempo chiudete il
tubo flessibile per lo svuotamento di
emergenza con il tappo.
Quando la lisciva ha cessato di fuoriuscire:
5.spingete con forza il tappo nel tubo flessibile per lo svuotamento di
emergenza e serrate ruotando in senso orario.
6.Sistemate di nuovo il tubo per lo svuotamento di emergenza nel sup-
porto.
7.Inserite e chiudete lo sportellino dello zoccolo.
23
Page 24
Pompa della lisciva
La pompa della lisciva non richiede manutenzione. L'apertura del coperchio della pompa è necessaria solo in caso di guasto, quando è terminato lo scarico dell'acqua, ad es. con il girante della pompa bloccato.
Prima di introdurre la biancheria accertatevi sempre che nelle tasche o
tra la biancheria non siano presenti corpi estranei. Le graffette, gli spilli
ecc. eventualmente entrati nella lavatrice con la biancheria, vengono
raccolti nell'alloggiamento della pompa (trappola per corpi estranei a
protezione del girante della pompa).
1 Avvertenza! Prima di aprire il coperchio della pompa spegnete la lava-
trice e sfilate la spina dalla presa!
1.Eseguite dapprima uno svuotamento di emergenza.
2.Stendete uno strofinaccio sul pavimento davanti al coperchio della
pompa. L'acqua residua scorre fuori.
3.Svitate il coperchio della pompa in
senso antiorario ed estraetelo.
4.Rimuovete eventuali corpi estranei
e pilucchi dall'alloggiamento e dal
girante della pompa.
5.Controllate che il girante giri libera-
mente dietro nell'alloggiamento
della pompa. (È normale che il girante della pompa giri ad intermittenza). In caso di mancato
funzionamento del girante, informate l'assistenza tecnica.
6.Inserite il coperchio della pompa.
Inserite le nervature del coperchio
nelle guide e avvitate il coperchio in
senso orario.
7.Chiudete il tubo per lo svuotamento
di emergenza e inseritelo nel supporto.
8.Chiudete lo sportellino dello zoccolo.
24
Page 25
Smaltimento
Materiale di imballaggio
2
I materiali di imballaggio sono ecologici e riciclabili. Gli elementi in materiale plastico sono contrassegnati ad es. >PE< (polietilene), >PS< (polistirolo espanso), ecc. Smaltite i materiali di imballaggio a seconda del
loro contrassegno conferendoli negli appositi contenitori sistemati
presso le discariche comunali.
2 Vecchio elettrodomestico
Il simbolo
non deve essere considerato come un normale rifiuto domestico, ma
deve essere portato nel punto di raccolta appropriato per il riciclaggio
di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire
questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul
riciclaggio di questo prodotto, contattare l’ufficio comunale, il servizio
locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
W sul prodotto o sulla confezione indica che il prodotto
3 Dove portare gli apparecchi fuori uso?
In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono
ai centri di raccolta ufficiali della S.EN.S oppure ai riciclatori ufficiali
della S.EN.S. La lista dei centri di raccolta ufficiali della S.EN.S è visibile
nel sito www.sens.ch.
1 Avvertenza! Negli apparecchi fuori servizio togliete la spina dalla presa.
Tagliate il cavo di rete ed eliminatelo assieme alla spina.
Distruggete la maniglia dell'oblò. Questo evita che i bambini possano
chiudersi dentro e correre pericolo di morte.
25
Page 26
Dati tecnici
Questo apparecchio è conforme alle seguenti direttive CE:
5
– 73/23/CEE del 19.02.1973 Direttiva sulla bassa tensione
– 89/336/CEE del 03.05.1989 Direttiva sulla compatibilità elettroma-
gnetica (compreso relativo emendamento 92/31/CEE)
– 93/68/CEE del 22.07.1993 in materia di marcatura CE
Altezza x Larghezza x Profondità 850 x 598 x 603mm
Profondità con oblò aperto 980 mm
Altezza regolabile ca. +10/-5mm
Carico (a seconda del programma) max. 5kg
Campo di impiego Uso domestico
Numero di giri cestello centrifuga vedere targhetta
Pressione acqua 1-10bar (=10–100N/cm2=0,1–1,0MPa)
Valori di consumo
I valori di consumo sono stati rilevati in condizioni normali.
Nel funzionamento domestico possono discostarsi.
26
Manopola dei programmi
(Temperatura)
COTONI BIANCHI/COLORATI 95 5 56 1,90 130
RISP. ENERGIA
COTONI BIANCHI/COLORATI 40 5 52 0,55 11 2
SINTETICI 40 2,5 54 0,50 76
DELICATI 30 2,5 56 0,35 64
LANA/SETA H (Lavaggio a mano) 30 2 50 0,35 52
1) La rilevazione del carico viene eseguita secondo EN 60456 Standard load.
2) Nota: Impostazione del programma per collaudi secondo e in conformità alle norme
EN 60 456 e IEC 60 456. I valori di consumo si discostano dai valori indicati a seconda
della pressione, della durezza e della temperatura di entrata dell'acqua, del tipo e della quantità di biancheria, a seconda del detersivo usato, delle oscillazioni nella tensione di rete e delle funzioni supplementari selezionate.
2)
Carico
in kg
5 45 0,94 125
Acqua
1)
in litri
Energia
in kWh
Tempo in
minuti
Page 27
Istruzioni di installazione e collegamento
1 Avvertenze di sicurezza per l'installazione
• Questa lavatrice non è idonea all'installazione sotto tavolo
• Prima della messa in funzione verificate che l'apparecchio non abbia
subito danni durante il trasporto. In nessun caso collegate un apparecchio danneggiato. In caso di danni rivolgetevi al vostro fornitore.
• Prima della messa in funzione rimuovete tutti gli elementi della protezione per il trasporto. In caso contrario durante la centrifuga si possono verificare danni all'apparecchio o ai mobili vicini.
• Prima della messa in funzione nell'apparecchio deve essere realizzata
una protezione contro gli spruzzi d'acqua (vedere “Rimozione della
protezione per il trasporto”).
• Infilate la spina sempre in prese tipo Schuko installate regolarmente.
• In presenza di attacco fisso: un attacco fisso deve essere realizzato
solo da un elettricista autorizzato.
• Prima della messa in funzione assicuratevi che la tensione nominale e
il tipo di corrente indicati sulla targhetta dell'apparecchio corrispondano alla tensione nominale e al tipo di corrente presenti sul luogo di
installazione. La protezione elettrica richiesta deve essere desunta
dalla targhetta.
• Se per il corretto allacciamento della lavatrice all'acqua sono necessari interventi sulle tubazioni dell'acqua, questi devono essere eseguiti da un tecnico installatore autorizzato.
• Se per il corretto allacciamento della lavatrice alla corrente elettrica
sono necessari interventi sulla rete elettrica, questi devono essere
eseguiti da un elettricista autorizzato.
• Le tubazioni di rete della lavatrice devono essere sostituite solo
dall'assistenza tecnica o da un tecnico autorizzato.
Installazione dell'apparecchio
Trasporto dell'apparecchio
1 Avvertenza! La lavatrice è molto pesante. Pericolo di lesioni! Attenzio-
ne durante l'operazione di sollevamento.
• Non appoggiate l'apparecchio sul lato anteriore e neppure sul lato
destro (visto dal davanti). I componenti elettrici possono bagnarsi.
27
Page 28
• È vietato trasportare la lavatrice senza la protezione di trasporto.
Togliete la protezione di trasporto solo sul luogo di installazione! Trasportare l'apparecchio senza la necessaria protezione può provocare
danni.
• Non sollevate la lavatrice tenendola per l'oblò aperto e neppure per lo
zoccolo.
In caso di trasporto con il carrello per sacchi:
• Accostate il carrello solo lateralmente.
Rimozione dei dispositivi di sicurezza per il trasporto
1 Prima di mettere in funzione la macchina togliere tutti i dispositivi di
sicurezza previsti per il trasporto.

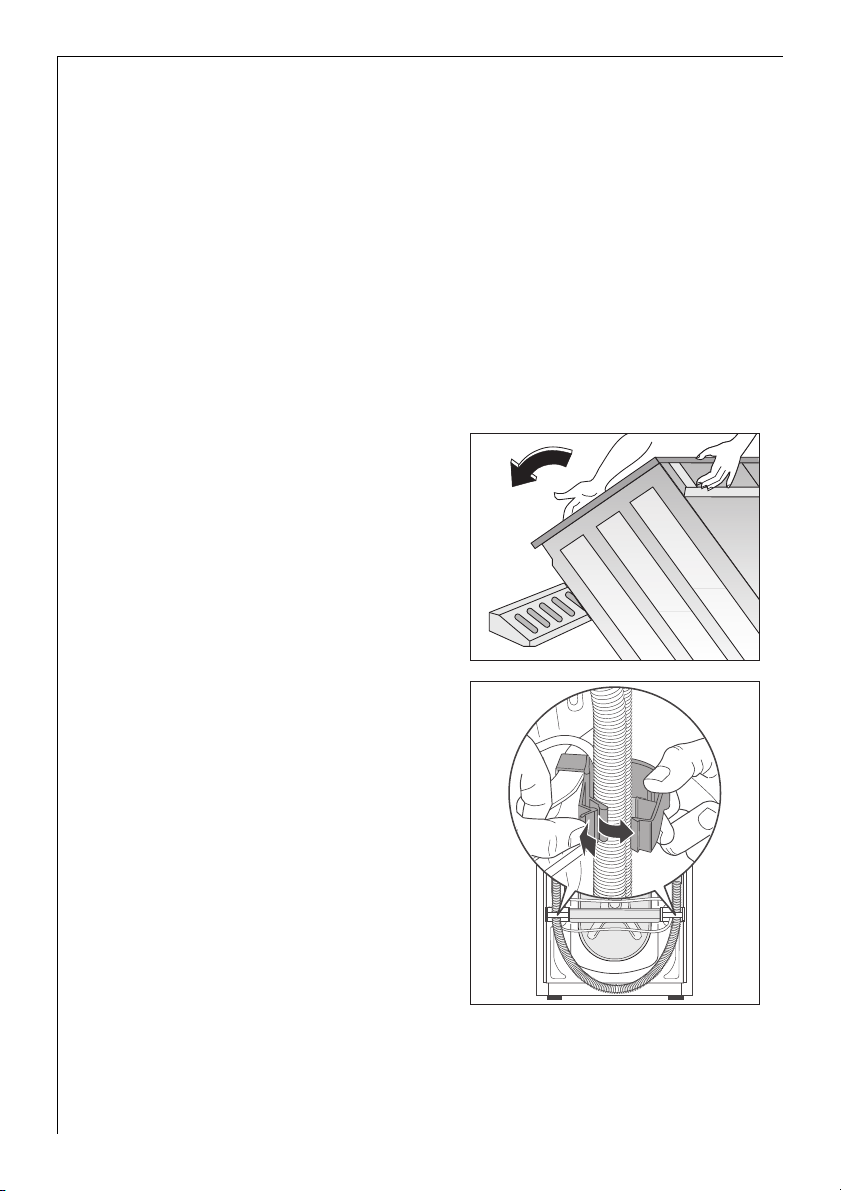

1.Dopo aver tolto tutti gli imballi
esterni, adagiare con cautela la macchina sullo schienale per togliere la
base di polistirolo dal fondo della
macchina.
2.Staccare il cavo di alimentazione ed
il tubo di scarico dagli appositi supporti sullo schienale della macchina.
28
Page 29
3.Svitare e togliere (con una chiave
adatta) la vite centrale A nella parte
superiore dello schienale della macchina. Estrarre il relativo perno in
plastica.
4.Svitare e togliere le due grandi viti B
e le sei viti laterali piu’ piccole C dallo schienale della macchina.
5.Sfilare la barra di acciaio D con
attenzione.
6.Riavvitare le sei viti laterali piu’ piccole C.
29
Page 30

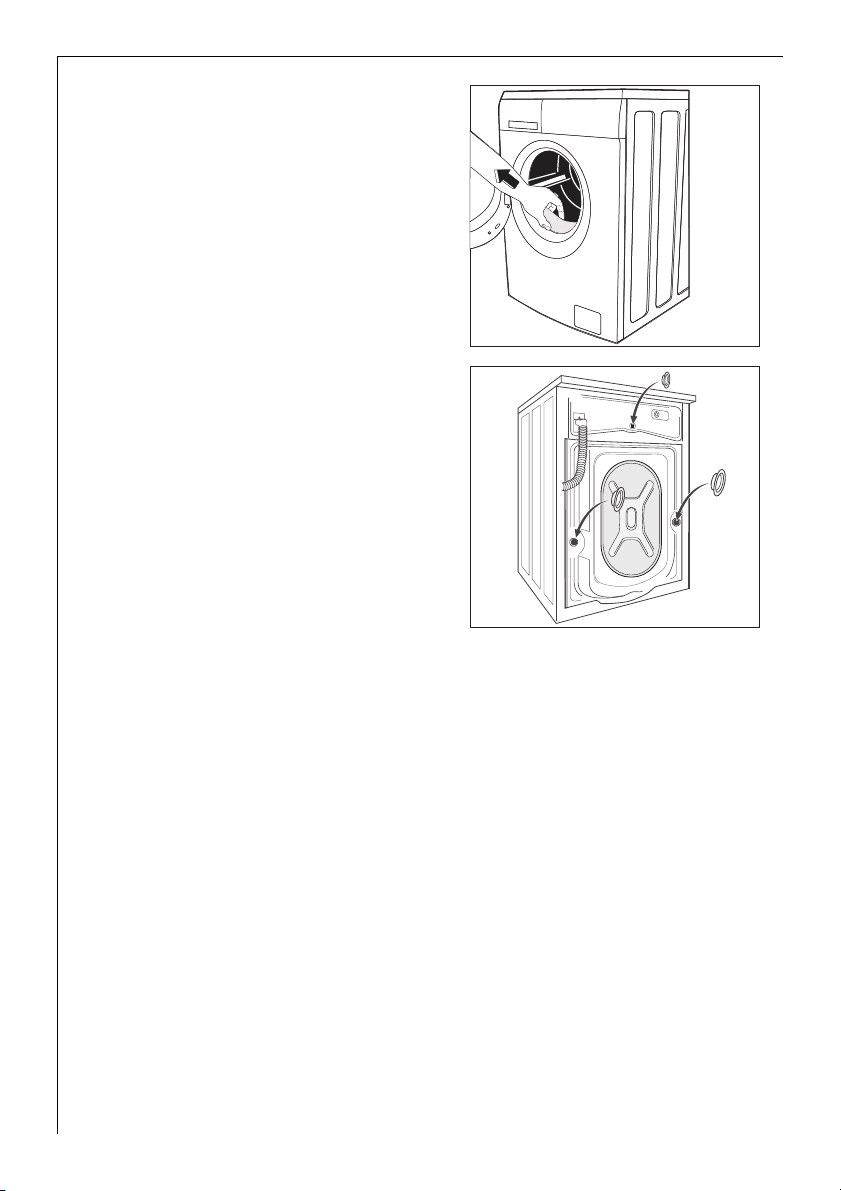

7.Aprire l’oblò, estrarre il tubo di alimentazione dell’acqua e liberare dal
nastro adesivo il blocco di polistirolo
fissato alla guarnizione dell’oblò
stesso.
8.Coprire il piccolo foro superiore e i
due grandi fori laterali inferiori con
gli appositi tappi in plastica forniti
nel sacchetto contenente il libretto
istruzioni.
Attenzione!
I tappi di plastica di diversa grandezza sono in dotazione con la machina
e si trovano nel sacchetto di plastica
contenente il libretto istruzioni.
Si consiglia di conservare tutti i pezzi dell’imballo per rimontarli,
qualora la macchina dovesse essere nuovamente spostata in futuro.
Collegare il tubo di alimentazione dell’acqua alla macchina come descritto al capitolo „Alimentazione dell’acqua”.
Luogo di installazione
Attenzione! L'apparecchio non deve funzionare in un locale soggetto al
pericolo di gelo. I danni provocati dal gelo con conseguente compromissione del funzionamento sono esclusi dalla garanzia!
• La superficie di appoggio deve essere solida e piana. Non appoggiate
l'apparecchio su tappeti/moquette o rivestimenti morbidi per pavimenti.
• La superficie di appoggio deve essere pulita, asciutta e priva di strati
oleosi per evitare che la lavatrice scivoli.
• Se il pavimento è costituito da piastrelle di piccolo formato interpo-
nete fra superficie di appoggio e lavatrice un materassino di gomma
normalmente reperibile in commercio.
30
Page 31
Livellamento della lavatrice
I quattro piedini dell'apparecchio
sono preregolati.
È possibile compensare forti disuguaglianze regolando singolarmente in altezza i piedini a vite.
A questo scopo utilizzare la chiave
speciale in dotazione.
Attenzione! Non compensate piccole disuguaglianze del fondo con
spessori di legno, cartone o materiale simile, ma regolando in altezza i
piedini di regolazione.
Allacciamento elettrico
Sulla targhetta sono riportati i dati relativi alla tensione di rete, al tipo
di corrente e alla protezione richiesta. La targhetta è applicata nella
zona dell'oblò.
Alimentazione dell’acqua
Pressione dell'acqua consentita
La pressione dell'acqua deve essere minimo 1bar (= 10N/cm2=0,1MPa)
e massimo 10bar (=100N/cm
– Con pressioni superiori a 10bar: installate a monte una valvola di ri-
duzione della pressione.
– Con pressioni inferiori a 1bar: svitate il tubo di alimentazione lato
apparecchio nell'elettrovalvola di immissione e togliete il regolatore
di portata in continuo (togliete il filtro con le pinze ed estraete il disco di gomma posto dietro). Reinserite il filtro.
2
=1MPa).
31
Page 32
Alimentazione dell’acqua
Attenzione!
• Il tubo di alimentazione dell’acqua si trova dentro il cesto.
• Non utilizzare, per l’allacciamento, vecchi tubi già usati in prece-
denza.
• Questo apparecchio non deve essere collegato all'acqua calda!
1.Aprire l’oblò ed estrarre il tubo di carico.
2.Collegare il tubo di alimentazione
alla macchina ruotando l’estremità
del tubo come mostrato in figura.
Importante!
Non posizionare il tubo verticalmente. Ruotare l’estremità del tubo a destra o sinistra nella direzione più
vicina al rubinetto.
3.Svitare leggermente la ghiera di fissaggio, girare l’estremità del tubo di
alimentazione e riavvitare la ghiera,
controllando che non ci siano perdite d'acqua.
4.Collegare il tubo di alimentazione ad
un rubinetto di acqua fredda filettato da 3/4".
Utilizzare sempre il tubo fornito in
dotazione con a macchina.
Non si può allungare il tubo di alimentazione. Se il tubo è troppo corto e non si desidera spostare il
rubinetto, bisogna comperare un
tubo completo più lungo, che sia
previsto per questo tipo di utilizzo.
32
Page 33
Scarico dell'acqua
La differenza d'altezza fra la superficie d'appoggio e lo scarico dell'acqua deve essere max. 1 metro.
Per un eventuale allungamento è consentito impiegare solo tubi flessibili originali. (Max. 3 m orizzontali a pavimento e fino a 80 cm in verticale). L'Assistenza tecnica dispone di tubi flessibili di scarico di varia
lunghezza.

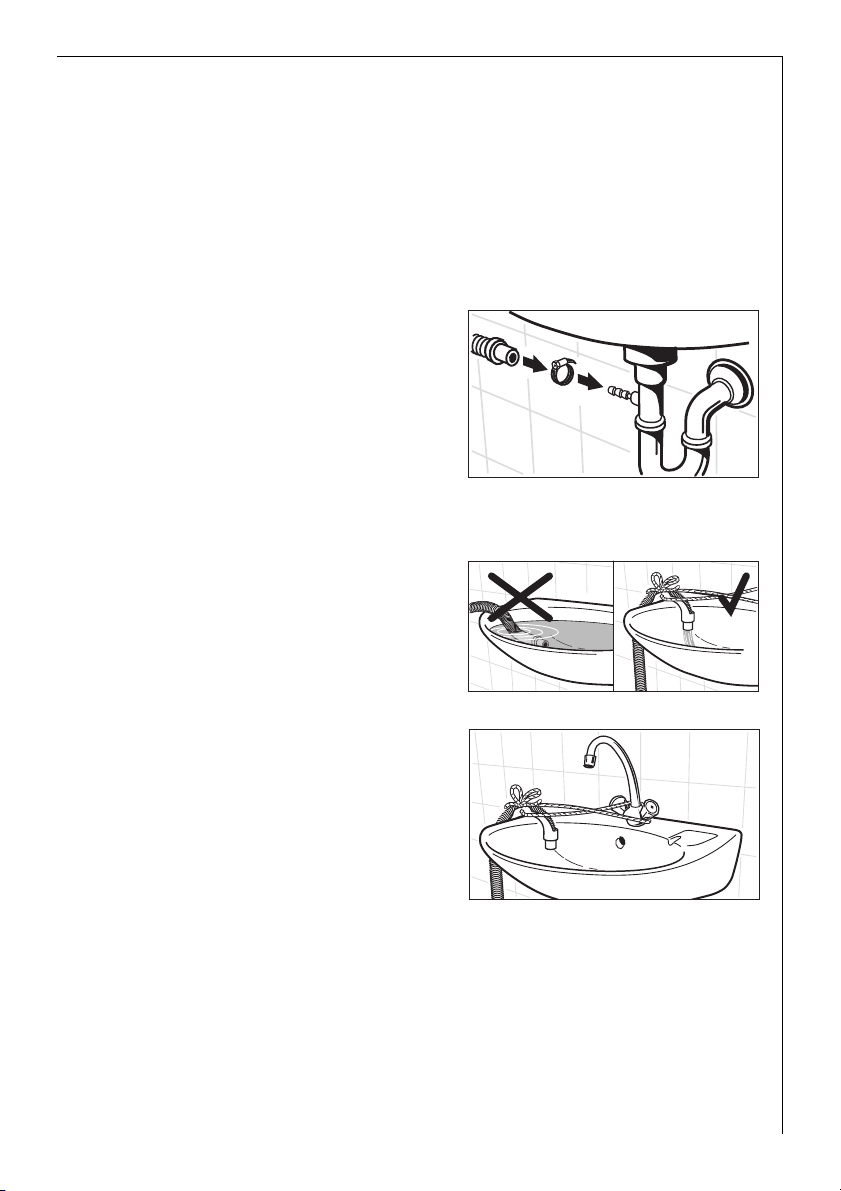

Scarico dell'acqua in un sifone
Fissate i punti di collegamento boccola/sifone con una fascetta per tubi
(reperibile in commercio).
Scarico dell'acqua in un lavandino/vasca
1 Attenzione!
– I lavandini piccoli non sono adatti.
L'acqua può traboccare!
– La terminazione del tubo di scarico
non deve immergersi nell'acqua di
scarico. L'acqua potrebbe essere
aspirata nuovamente nella lavatrice!
– In caso di scarico in un lavandino
o in una vasca, fissare il tubo di
scarico con la curva in dotazione
in modo che non scivoli. L'acqua
che fuoriesce può altrimenti spingere il tubo lontano dal
lavandino.
– Durante lo scarico verificate che
l'acqua defluisca con sufficiente velocità.
33
Page 34
Prevalenze superiori a 1 metro
La pompa della lisciva della lavatrice sospinge la lisciva fino ad un'altezza di 1metro, calcolato dalla superficie di appoggio dell'apparecchio.
Attenzione! In presenza di prevalenze superiori a 1 metro possono verificarsi problemi nel funzionamento e danni all'apparecchio.
Per prevalenze superiori ad 1metro è disponibile un kit di modifica. Rivolgetevi all'assistenza tecnica.
34
Page 35
Garanzia/Servizio clienti
Servicestellen
5506 Mägenwil/Zürich
Industriestrasse 10
9000 St. Gallen
Vonwilstrasse 15
4127 Birsfelden
Hauptstrasse 52
8604 Volketswil
Hölzliwisenstrasse 12
6032 Emmen
Buholzstrasse
7000 Chur
Comercialstrasse 19
3063 Ittigen/Bern
Ey 5
Ersatzteilverkauf
5506 Mägenwil
Industriestrasse 10
0848 848 028
Fachberatung/Verkauf
8048 Zürich
Badenerstrasse 587
044 405 85 00
Garantie
Für jedes Produkt gewähren
wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von
2 Jahren. (Ausweis durch
Garantieschein, Faktura
oder Verkaufsbeleg).
Die Garantieleistung
umfasst die Kosten für Material, Arbeits- und Reisezeit. Die Garantieleistung
entfällt bei Nichtbeachtung
der Gebrauchsanweisung
und Betriebsvorschriften,
unsachgerechter Installation, sowie bei Beschädigung durch äussere
Einflüsse, höhere Gewalt,
Eingriffe Dritter und Verwendung von Nicht-Original-Teilen.
1
Points de Service
1028 Préverenges
Le Trési 6
Points de vente de rechange
5506 Mägenwil
Industriestrasse 10
0848 848 028
Demonstration/Vente
8048 Zürich
Badenerstrasse 587
044 405 85 00
Garantie
Nous octroyons sur chaque produit 2 ans de garantie à partir de
la date de livraison ou de la mise
en service au consommateur (documenté au moyen d’une facture,
d’un bon de garantie ou d’un justificatif d’achat).
Notre garantie couvre les frais de
mains d’œuvres et de déplacement, ainsi que les pièces de rechange.
Les conditions de garantie ne
sont pas valables en cas d’intervention d’un tiers non autorisé,
de l’emploi de pièces de rechange
non originales, d’erreurs de maniement ou d’installation dues à
l’inobservation du mode d’emploi,
et pour des dommages causés par
des influences extérieures ou de
force majeure.
Servizio dopo vendita
6916 Grancia
Zona Industriale E
Vendita pezzi di ricambio
5506 Mägenwil
Industriestrasse 10
0848 848 028
Consulente (cucina)/Vendita
8048 Zürich
Badenerstrasse 587
044 405 85 00
Garanzia
Per ogni prodotto concediamo
una garanzia di 2 anni a partire dalla data di consegna o
dalla sua messa in funzione
(fa stato la data della fattura,
del certificato di garanzia o
dello scontrino d’acquisto).
Nella garanzia sono comprese
le spese di manodopera, di
viaggio e del materiale.
Dalla copertura sono esclusi il
logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di
ricambi non originali o dalla
inosservanza delle prescrizioni
d’istallazione ed istruzioni per
l’uso.
Ricambi, accessori e prodotti di pulizia
Per la Svizzera: Ricambi, accessori e prodotti di pulizia si possono ordinare direttamente sul sito internet http://www.aeg.ch
35
Page 36
www.electrolux.com
p t b
Albania +35 5 4 261 450 Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/
Belgien
Èeská republika +420 2 61 12 61 12 Budìjovická 3, Praha 4, 140 21
Danmark +45 70 11 74 00 Sjællandsgade 2, 7000 Fredericia
Deutschland +49 180 32 26 622 Muggenhofer Str. 135, 90429 Nürnberg
Eesti +37 2 66 50 030 Mustamäe tee 24, 10621 Tallinn
España +34 902 11 63 88
France www.electrolux.fr
Great Britain +44 8705 929 929
Hellas +30 23 10 56 19 70 4 Limnou Str., 54627 Thessaloniki
Hrvatska +385 1 63 23 338 Slavonska avenija 3, 10000 Zagreb
Ireland +353 1 40 90 753 Long Mile Road Dublin 12
Italia +39 (0) 434 558500 C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija +37 17 84 59 34 Kr. Barona iela 130/2, LV-1012, Riga
Lietuva +370 5 2780609 Verkių 29, LT09108 Vilnius
Luxembourg +35 2 42 43 13 01 Rue de Bitbourg, 7, L-1273 Hamm
Magyarország +36 1 252 1773
Nederland +31 17 24 68 300
Norge +47 81 5 30 222 Risløkkvn. 2 , 0508 Oslo
Österreich +43 18 66 400 Herziggasse 9, 1230 Wien
Polska +48 22 43 47 300 ul. Kolejowa 5/7, Warsaw
Portugal +35 12 14 40 39 39
Romania +40 21 451 20 30 Str. Garii Progresului 2, S4, 040671 RO
Schweiz/Suisse/
Svizzera
+32 2 363 04 44 Bergensesteenweg 719, 1502 Lembeek
Carretera M-300, Km. 29,900
Alcalá de Henares Madrid
Addington Way, Luton, Bedfordshire
LU4 9QQ
H-1142 Budapest XIV,
Erzsébet királyné útja 87
Vennootsweg 1, 2404 CG Alphen aan den Rijn
Quinta da Fonte - Edificio Gonçalves
Zarco - Q 35
2774 - 518 Paço de Arcos
+41 62 88 99 111 Industriestrasse 10, CH-5506 Mägenwil
36
Page 37
p t b
Slovenija +38 61 24 25 731
Slovensko +421 2 43 33 43 22
Suomi +35 8 26 22 33 00 Konepajanranta 4, 28100 Pori
Sverige +46 (0)771 76 76 76
Türkiye +90 21 22 93 10 25
Россия +7 495 9377837
Electrolux Ljubljana, d.o.o.
Tržaška 132, 1000 Ljubljana
Electrolux Slovakia s.r.o., Electrolux
Domáce spotrebièe SK, Seberíniho 1,
821 03 Bratislava
Electrolux Service, S:t Göransgatan 143,
S-105 45 Stockholm
Tarlabaþý caddesi no : 35 Taksim
Istanbul
129090 Москва, Олимпийский
проспект, 16, БЦ „Олимпик“
37
Page 38
38
Page 39
Assistenza
In caso di problemi tecnici Vi preghiamo di tentare di risolvere direttamente il problema con l'ausilio delle Istruzioni per l'uso (capitolo "Che
cosa fare se...")
Se non riuscite a risolvere il problema, rivolgetevi al servizio assistenza
o ad un nostro tecnico addetto all’assistenza.
Per fornirVi un rapido aiuto, Vi richiediamo le seguenti informazioni:
– Modello
– Numero prodotto (PNC)
– Numero di serie (numero S)
(per i numeri vedere la targhetta di
identificazione)
– Tipo di problema
– Eventuale messaggio d’errore vi-
sualizzato dall'apparecchio
Per avere sotto mano i numeri di matricola richiesti del vostro apparecchio, vi consigliamo di registrarli di seguito:
Modello: .....................................
PNC (numero prodotto): .....................................
Numero S (numero di serie) .....................................
39
Page 40
www.electrolux.com
www.aeg.ch
132 977 310-01-290806-01 Con riserva di modifiche
Loading...
