1. Segurança

Obrigado por escolher a Electrolux. Neste manual
você encontra todas as informações para a sua
segurança e o uso adequado de sua Lavadora.
Leia todas as instruções antes de utilizar o apa­relho e guarde-as para futuras referências. Em
caso de qualquer dúvida, ligue gratuitamente para
o Serviço de Atendimento ao
Consumidor (0800 728 8778).

Guarde a nota scal de com­pra. A garantia só é válida
mediante sua apresentação
no Serviço Autorizado Elec­trolux.

A etiqueta de identificação
onde estão as informações do código, modelo,
fabricante e outras, será utilizada pelo Serviço
Autorizado Electrolux caso sua Lavadora neces­site de reparo. Não retire-a do local onde está
adesivada.

Consulte nosso site na Internet www.electrolux.
com.br, nele você poderá encontrar informações
sobre acessórios originais Electrolux, assim como
informações de manuais e catálogos de toda a
linha de produtos Electrolux.

Dicas Ambientais

O material da embalagem é
reciclável. Procure selecionar
plásticos, papel e papelão e enviar
às companhias de reciclagem.
Este produto não pode ser tratado
como lixo doméstico. Em vez disso deve ser en­tregue ao centro de coleta seletiva para reciclagem
de equipamentos eletro-eletrônicos.

1.1 Para Crianças

Evite acidentes. Após desembalar a Lavadora,
mantenha o material da embalagem fora do al­cance de crianças.

Não permita que a Lavadora seja manuseada por
crianças, mesmo estando desligada.

1.2 Para o Usuário / Instalador

IMPORTANTE

• Desligue a Lavadora da tomada sempre
que zer limpeza ou manutenção.

• Nunca desligue a Lavadora da tomada

puxando pelo cabo elétrico. Use o plugue.

• Não altere o plugue de sua Lavadora.

• Não prenda, torça ou amarre o cabo elé-

trico. Não tente consertá-lo, caso ocorram
danos chame o Serviço Autorizado Elec-

trolux a m de evitar riscos.

• Tenha cuidado para que a Lavadora não
que apoiada sobre o cabo elétrico.

• É perigoso modicar as especicações ou

características da Lavadora.

• Nunca instale a lavadora sobre ralos de
esgoto, pois a espuma que retorna dos

mesmos pode danicar a Lavadora.

• Nunca instale a lavadora sobre tapetes e

carpetes.

ATENÇÃO

Jamais deixe velas ou incensos acesos
sobre a lavadora, sob risco de provocar
incêndios.

Segurança ...................................................... 02

Descrição da Lavadora ................................. 03

Instalação ....................................................... 04

Como Usar ..................................................... 07

Painel de Controle ......................................... 08

Programas de Lavagem ................................ 09

Limpeza e Manutenção ................................. 10

Solução de Problemas .................................. 11

Dicas e Conselhos......................................... 14

Símbolos Internacionais ............................... 15

Diagrama Elétrico .......................................... 16

Especicações Técnicas .............................. 17

Certicado de Garantia ................................. 18

2

Índice

1.3 Freio de Segurança

Sua Lavadora possui uma trava de segurança na
tampa para evitar acidentes. Esta trava será acio­nada apenas durante o processo de centrifugação.

Após o término da centrifugação ou após
qualquer interrupção do processo de centrifu­gação, aguarde alguns minutos para liberação

da tampa. Este tempo é suciente para evitar

acidentes.

2. Descrição da Lavadora

Peças

1. Painel de controle (ver pág. 8)

2. Gaveta distribuidora de sabão, amaciante e

alvejante

3. Cesto (dentro da lavadora)

4. Agitador (dentro da Lavadora)

5. Filtro (dentro da lavadora)

6. Tampa

7. Pés niveladores (4)

8. Mangueira de entrada de água e ltro (já conec-

tado à mangueira)

9. Mangueira de saída de água (atrás da Lavadora)

10. Curva plástica da mangueira de saída

11. Chave niveladora dos pés

Sistema “Best-Cleaning”

O agitador com dupla ação possui
duas partes. A parte superior tem
a função de empurrar as roupas
para baixo e a parte inferior que
efetivamente faz a lavagem da
roupa. Durante a agitação o cesto
eventualmente pode girar, depen­dendo do nível de água e da quantidade de roupa.

Sistema “Turbo Secagem”

Desenvolvido para que as roupas
saiam menos úmidas, diminuindo
o tempo de secagem em Varal/
Secadora. O sistema Turbo Seca­gem pode ser utilizado em qualquer
programa de lavagem, exceto no programa Tênis.

Opção Turbo Agitação

Tem a função de fazer com que a

agitação que mais forte.

Indicado para roupas com su­jeiras mais difíceis de serem
removidas.

Opção “Passa-Fácil”

Permite que as roupas saiam
menos amassadas da lavadora
tornando mais fácil passá-las.

Opção Duplo Enxágue

Tem função de fazer com que
a lavadora realize um enxágue
adicional.

Opção Água Quente

Tem função de fazer com que a
água esquente aos poucos. Eleva
a temperatura da água que está na
sua Lavadora.

3

Sistema Lava Tênis

Desenvolvido especialmente para lavagem de
tênis. Conservando e minimizando o seu desgaste,
portanto a programação não pode ser alterada.

Procedimento de lavagem:

1. Retirar os cadarços
dos tênis. Não é neces­sário retirar a palmilha do
tênis para a lavagem.

2. Colocar os tênis (no
máximo dois pares por
ci clo de lavagem) no
cesto.

3. Colocar o nível mínimo de sabão na gaveta;

4. Fechar a tampa;

5. Selecionar o programa "Tênis" no botão “Pro-

gramas de Lavagem”. O nível de água e o duplo
enxágue serão selecionados automaticamente pela
lavadora;

6. Ligar a Lavadora;

7. Após o término do ciclo de lavagem, retirar os

tênis.

Recomendações

• Antes de colocar os tênis na Lavadora, verique

as recomendações de lavagem descritas pelo
fabricante do tênis.

• Retire do solado resíduos sólidos (pedras,
barro, goma de mascar, etc.) antes de lavá-los
na Lavadora.

• Lavar no máximo dois pares de tênis por ciclo
de lavagem.

• Nunca lavar roupas juntamente com tênis.

• Sempre retirar os cadarços dos tênis antes da la-

vagem evitando que estes enrolem no agitador.

• Não coloque o cadarço SOLTO dentro da
lavadora.

• Distribuir os tênis no cesto.

• Sempre utilizar programa "Tênis" no botão Pro-

gramas de Lavagem e nível mínimo de sabão
na gaveta.

• Não utilizar alvejante e/ou amaciante para la­vagem de tênis.

• Não é necessário retirar a palmilha do tênis
para a lavagem.

• Não deverão ser lavados tênis com sola muito
rígida, com travas ou encaixes (chuteiras ou
sapatilhas para bicicletas), calçados de segu­rança (com biqueiras metálicas ou plásticas) ou
qualquer tipo de calçado que possa comprome­ter a Lavadora e seus acessórios, assim como

danicar algum detalhe do próprio calçado.

3. Instalação

Para sua tranquilidade, a Electrolux possui uma

rede de Serviços Autorizados altamente qualicada

para instalar a sua Lavadora. Entre em contato
com um dos Serviços Autorizados Electrolux, que
está na relação encontrada junto a este Manual de
Instruções. Por este serviço será cobrada uma taxa
de instalação.

Esta instalação não compreende serviços de
preparação do local (ex.: rede elétrica, conexões
elétricas e hidráulicas, alvenaria, esgoto, aterra­mento, tomadas, etc.), que são de responsabilidade
do consumidor.

Retirada da Embalagem

Levante a Lavadora com a aju­da de outra pessoa, e remova
a base da embalagem. Retire
toda a embalagem antes de
ligar a Lavadora.

Escolher o Local

Evite instalar sua Lavadora
embaixo de varais e locais
expostos a chuva, goteiras
ou excesso de umidade (ex.
banheiro). Nunca jogue água
no painel da sua Lavadora,

pois isso poderá danicá-la.

Para limpeza do painel use
apenas um pano úmido

Nivelamento

Certique-se que a Lavadora

está corretamente apoiada.
Encha-a com água no nível ex-

tra baixo e verique se a água

está acompanhando os furos
do cesto em uma mesma linha.
Caso não esteja, regule os
pés com o auxílio da chave
que acompanha o produto (ver
página 3).
Todos os pés devem estar
apoiados no chão, isso evitará
trepidações e barulhos.

Não utilize pés diferentes dos originais.

4

Instalação Elétrica

ATENÇÃO

Antes de ligar a sua Lava-

dora, verique se a tensão

(voltagem) da tomada onde a
Lavadora será ligada é igual
a tensão indicada na etiqueta
localizada próxima ao plugue
(no cabo elétrico).

Existe uma proteção para evitar dano ao sistema
elétrico da sua Lavadora.
Para Lavadora 127V: Se a sua Lavadora 127V for
ligada na tensão diferente da etiqueta (220V) um
sistema automático de reconhecimento da tensão
fará com que a Lavadora não funcione, mas não
causará nenhum dano ao sistema elétrico da La-

vadora. Desconecte o plugue da tomada e verique

se a tensão está correta.
Para Lavadora 220V: Se a sua Lavadora 220V for
ligada na tensão diferente da etiqueta (127V) a
Lavadora apresentará um desempenho muito fraco,
mas não causará nenhum dano ao sistema elétrico
da Lavadora. Desconecte o plugue da tomada e

verique se a tensão está correta.

ATENÇÃO

Ligue sua Lavadora a uma
tomada exclusiva, não utilize

extensões ou conectores tipo

T (benjamim).
Não use adaptadores.

Informamos que o plugue do cabo de alimentação
deste eletrodoméstico respeita o novo padrão
estabelecido pela norma NBR 14136, da Associação
Brasileira de Normas Técnicas – ABNT, e pela Portaria
nº 02/2007, do Conmetro.
Assim, caso a tomada da sua residência ainda se
encontre no padrão antigo, recomendamos que
providencie a substituição e adequação da mesma
ao novo padrão NBR14136, com um eletricista de

sua conança.

Os benefícios do novo padrão de tomada são:

• Maior segurança contra risco de choque elétrico no

momento da conexão do plugue na tomada;

• Melhoria na conexão entre o plugue e tomada,

reduzindo possibilidade de mau contato elétrico;

• Diminuição das perdas de energia.

Lembramos, ainda, que para aproveitar o avanço e
a segurança da nova padronização, é necessário
o aterramento da tomada, conforme a norma de
instalações elétricas NBR5410 da ABNT.

Em caso de dúvidas, consulte um prossional da área.

Fio Terra

Caso sua lavadora possua um o terra (verde ou verde/
amarelo) próximo ao cabo de alimentação, este o terra

deverá ser conectado a um ponto de aterramento ade-

quado. Não ligue o o terra em torneiras, canos de água,
tubulações elétricas ou de gás ou ao o neutro da rede.

Se o seu produto estiver equipado com plugue de 3 pinos,
conecte-o a uma tomada adequada com aterramento. O
pino de terra do plugue não pode ser cortado. Para sua
segurança solicite a um eletricista que instale na sua

residência o o terra de acordo com a norma NBR 5410 .

Disjuntores

É obrigatória a instalação de disjuntores exclusivos
para a Lavadora.
Em caso de dúvida com relação ao sistema elétrico de
sua residência, consulte a concessionária de energia
elétrica.

Tensão 127V

Tomada Tripolar

Plugue
Tripolar

Para a Lavadora 127V, utilize um disjuntor de
20A na fase.

Neutro

Fio Terra

Chave
Disjuntora
20A

Fio Fase

Tensão 220V

Tomada Tripolar

Plugue
Tripolar

Fio Terra

Para a Lavadora 220V (entre duas fases), utilize
um disjuntor bipolar de 15A.

Chave
Disjuntora
15A
Bipolar

Fios Fase

Tensão 220V - Monofásico

Tomada Tripolar

Plugue
Tripolar

Algumas regiões possuem 220V entre fase e neu­tro. Neste caso, utilize um disjuntor de 15A na fase.

Neutro

Fio Terra

Chave
Disjuntora
15A

Fio Fase

5

Instalação Hidráulica

Mangueira de Entrada de Água

Encaixe a ponta da mangueira que vem solta na tor-

neira, de maneira que que bem rosqueada
Abra a torneira e verique se não há vazamentos.

É obrigatório o uso de torneira de entrada da água
com rosca 3/4” (14Fpp - 14 Fios por polegada).
Nunca instale a lavadora em torneira de água
quente.

O uso de torneiras de baixa qualidade irá danicar

a mangueira da sua lavadora causando vazamen­to de água.

IMPORTANTE

A mangueira é fornecida com um ltro que
diculta a entrada de sujeira que possa vir

através da rede de abastecimento de água.
A lavadora em hipótese alguma deve ser

utilizada sem o ltro sob o risco de danos

ao produto e perda da garantia.
Utilize a mangueira que acompanha o pro­duto. Não use mangueiras velhas.

Pressão de água

Para garantir uma pressão adequada de enchi­mento, deve-se ter uma altura mínima entre a base
da caixa d'água e a entrada da lavadora de 2,40m.

Mangueira de Saída de Água

Posicione a mangueira na saída de esgoto ou na
borda do tanque com altura máxima de 140cm e
mínima de 90cm, para o perfeito funcionamento de
sua Lavadora;
Na saída de esgoto, coloque a mangueira dentro do
tubo em no máximo 20cm.
Quando colocar a mangueira na borda do tanque,
certique-se que a ponta da mangueira não que sub­mersa em água
do tanque, pois a
água poderá re­tornar para dentro
da lavadora.

Nunca emende
a mangueira de
saída de água
em outra man­gueira para au­mentar o com­primento, pois

poderá danicar

o sistema interno de saída de água.

Obs.: A pressão de entrada de água deve estar entre
2,4 a 81 Kgf/cm

2

(2,4 a 81 metros de coluna d'água).
Se o tempo de enchimento for maior que 6 a 8
minutos até o nível mínimo de água da lavadora,

verique os ltros, pois podem estar tampados ou

pode existir algum problema de pressão; sendo
assim, consulte seu encanador.
Caso a pressão da água de sua residência seja maior,
use redutor de pressão.
Em alguns locais é possível que a água seja fornecida

suja. Neste caso instale um ltro de passagem de água

na torneira para evitar manchas na roupa.

Este ltro pode ser adquirido na Rede Nacional de

Serviço Autorizado Electrolux.

6

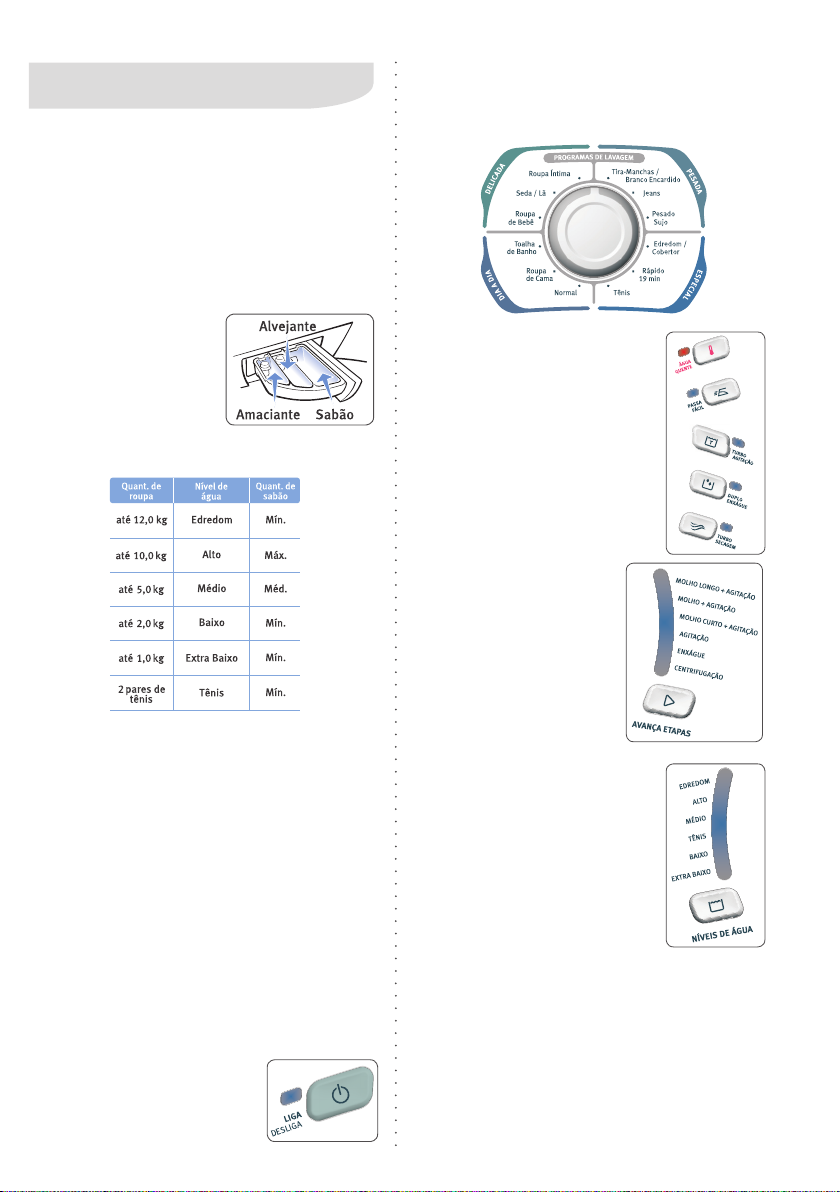

4. Como Usar

Para melhor desempenho de sua lavadora, siga
as instruções abaixo.

0

Separe as roupas brancas das coloridas e por

1

tipo de tecido. Desdobre as roupas e coloque-as
peça por peça em “montinhos”, distribuindo-as
de maneira uniforme ao redor do agitador, cui­dando para não enrolar as roupas no agitador.
Peças pesadas e volumosas deverão ser colo-

cadas primeiro de forma que quem embaixo

(ver peso das roupas na pág.15).

0

Coloque o sabão na ga-

2

veta distribuidora. Use
sempre sabão de boa
qualidade e não ultra­passe a quantidade reco­mendada, para não cau­sar danos na sua Lavadora e evitar manchas na
roupa. Veja a quantidade recomendada na tabela:

0

Selecione no botão “Programas de Lavagem”

6

o tipo de programa que deseja executar de
acordo com a roupa a ser lavada. Este botão
pode ser girado para qualquer lado.

0

Se desejar, utilize as opções

7

de lavagem apertando a tecla
correspondente:

- Água Quente;

- Passa Fácil;

- Turbo Agitação;

- Duplo Enxágue;

- Turbo Secagem.

0

Caso queira modificar

8

as etapas de lavagem
pressione a tecla “Avança
Etapas” até que a indica­ção luminosa esteja na
posição desejada.

0

Amaciante: Coloque o amaciante até a indi-

3

cação de MAX na gaveta. Caso este nível seja
ultrapassado o amaciante sairá antes do tempo
adequado podendo causar manchas na roupa.
Use sempre amaciante de boa qualidade e na
quantidade recomendada.
É recomendável a diluição do amaciante com um
pouco de água antes de abastecer o recipiente.

0

Alvejante (somente líquido): Coloque o alvejante

4

até a indicação de MAX na gaveta. Caso este nível
seja ultrapassado o alvejante sairá antes do tempo
adequado podendo causar manchas na roupa.
Use alvejante adequado ao tipo de roupa. É reco­mendável o uso de alvejante somente para roupas
brancas. Para roupas coloridas deve se usar alve­jante especial, alvejante comum pode manchá-las.

* O uso do Amaciante e do Alvejante é opcional.

0

Ligue a Lavadora pressionando

5

com um dedo a tecla “LIGA
DESLIGA”. Uma luz azul acen­derá indicando que a lavadora

está ligada.

Caso queira escolher o nível de

0

9

água manualmente, pressione
na tecla “Níveis de Água” até
que seja selecionado o nível
desejado. Para o programa
“Tênis” o nível de água não pode
ser alterado, só funcionará o
nível “Tênis”. Para o programa
“Edredon” já é selecionado auto­maticamente o nível “Edredon”.

Após o início da etapa enxágue ou centrifugação
a Lavadora não permite o acionamento das
funções Água Quente, Passa Fácil, Turbo Agi­tação, Duplo Enxágue e Turbo Secagem. Para
o programa Tênis o nível de água não pode ser
alterado permanecendo Tênis. Para o programa
Edredom já é selecionado automaticamente o
nível de água Edredom. Caso queira escolher
o nível manualmente pressione a tecla nível de
água até o nível desejado.

7

T

U

R

B

O

C

A

P

ACI

D

A

D

E

1

2

k

g

1

0

Aguarde 5 segundos e a Lavadora começará a

10

funcionar. Ao nal de cada programa a Lavadora

desligará automaticamente e a luz azul ao lado

da tecla "LIGA DESLIGA" cará apagada.

Durante o funcionamento é normal:

- O cesto dar pequenos giros durante o enchimento
da lavadora.

Depois de pressionada a tecla Liga Desliga a pro­gramação ainda poderá ser alterada. Se desejar
mude o nível de água, o programa de lavagem
ou as etapas de lavagem. Após esta alteração
aguarde 5 segundos para que a lavadora inicie
novamente a lavagem.

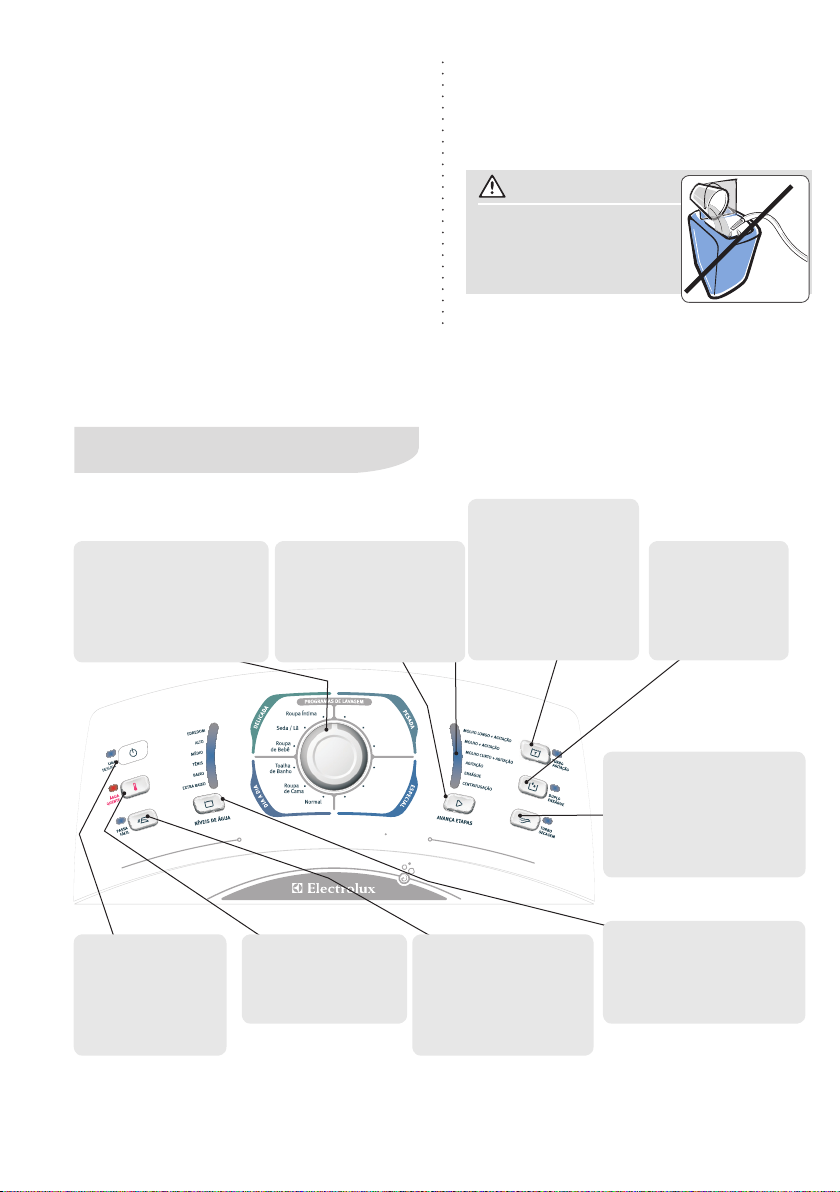

5. Painel de Controle

Botão Programas de

Lavagem

Gire este botão para esco­lher o programa desejado, de
acordo com o tipo de roupa e

o tipo de lavagem desejada.

Tecla Avança Etapas

Pressione esta tecla caso
queira alterar a etapa de la­vagem até que a indicação

esteja na posição desejada.

Caso seja interrompido o processo de lavagem
antes do término do ciclo completo (exemplos:
queda de energia, apertada a tecla Liga Des­liga) ao ligar novamente a Lavadora, o ciclo
voltará para a posição inicial.

ATENÇÃO

Recomenda-se não en­cher a lavadora com o
auxílio de balde ou man­gueira.

Tecla Turbo Agitação

Pressione esta

tecla para selecionar

uma agitação mais
forte. Para o grupo de
programas “Lavagem

Pesada” essa opção é

automática.

Tecla Duplo

Enxágue

Pressione esta

tecla para que a la-

vadora realize um

enxágue adicional.

Tecla Liga Desliga

Pressione a tecla

para ligar a Lava­dora. Para desligar
toque novamente a

tecla.

8

Tira-Manchas /

Branco Encardido

Jeans

Pesado
Sujo

Edredom /
Cobertor

Rápido

19min

Tênis

Tecla Turbo Secagem

Pressione esta tecla se de-

sejar que as roupas saiam

menos úmidas diminuindo

o tempo de secagem em

Tecla Água Quente

Pressione esta tecla se

desejar o aquecimento

da água.

LT

1

2

Q

Tecla Passa Fácil

Pressione esta tecla para

que as roupas saiam

menos amassadas da

lavadora tornando-as

varal/secadora.

Tecla Níveis de Água

Se desejar alterar o nível de

água, pressione a tecla até

que a indicação esteja na

posição desejada.

mais fáceis de passar.

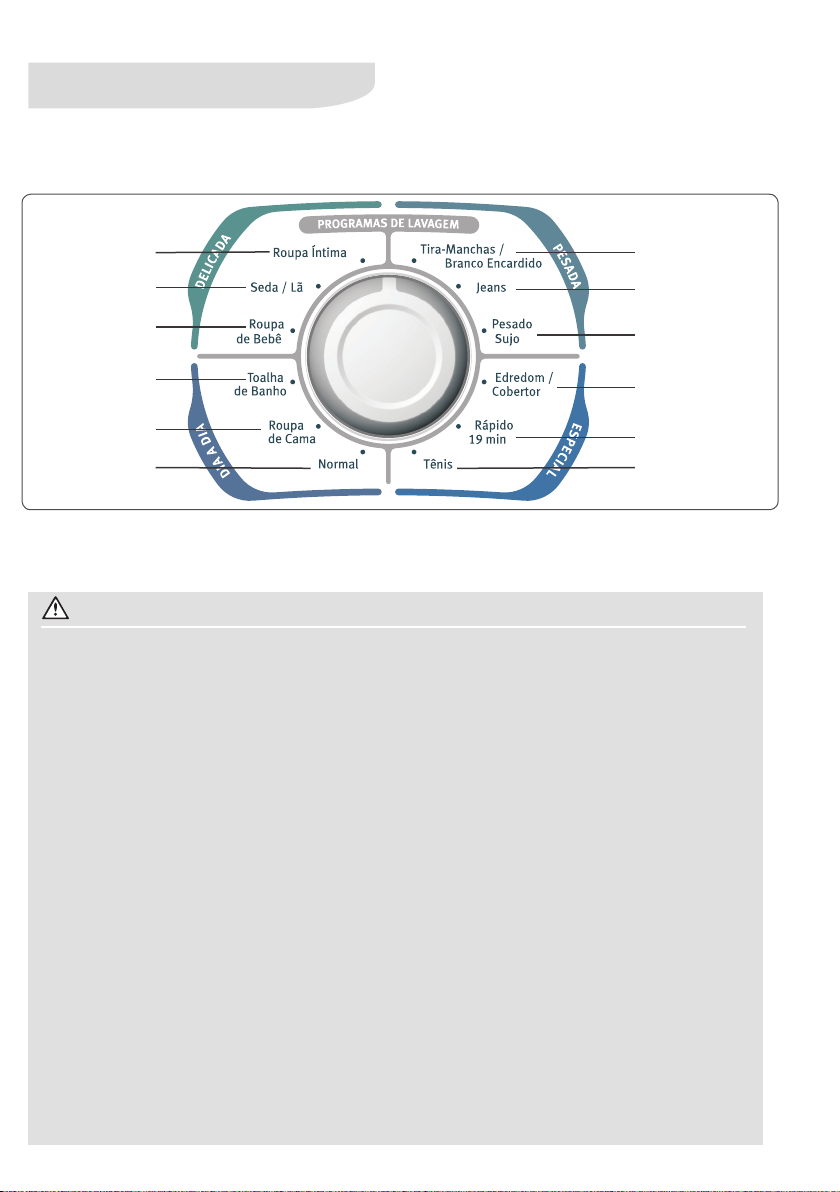

6. Programas de Lavagem

Quando for selecionado um “Programa de Lavagem” a Lavadora escolherá a Etapa de Lavagem mais
adequada automaticamente. Neste caso o tempo aproximado de duração de cada programa será con-

forme indicado na gura abaixo:

1h 18min (1h 26min*)

1h 04min

1h 05min (1h 05min*)

1h 19min (1h 39min*)

56min (1h 15min*)

1h 06min (1h 22min*)

* Tempo quando acionada a tecla "Água Quente".

1h 55min

1h 17min

2h 38min

1h 20min

19min

2h 15min

(2h 18min*)

(3h 34min*)

ATENÇÃO

No tempo de duração dos programas não foi considerado o tempo necessário para
encher a lavadora, pois este tempo depende da pressão de entrada de água da
residência.

No tempo de duração dos programas não está considerada a tecla "DUPLO
ENXÁGUE" acionada, com exceção dos programas Tênis, Edredom/Cobertor, Toalha
de Banho, Roupa de Bebê, Seda/Lã e Roupa Íntima que realizam dois enxágues.
Para os demais programas, caso essa tecla seja acionada o tempo de duração do
programa será um pouco maior que o indicado acima.

No tempo de duração do programa "Rápido 19min" está considerado o nível extra
baixo de água, sem DUPLO ENXÁGUE, sem TURBO SECAGEM e sem PASSA FÁCIL.

Se a tecla "TURBO SECAGEM" estiver acionada o tempo total do programa aumenta.
Este aumento de tempo varia de acordo com o programa escolhido.

Se a tecla "PASSA FÁCIL" estiver acionada o tempo total diminui alguns minutos.
Esta diminuição de tempo varia de acordo com o programa escolhido.

A opção DUPLO ENXÁGUE não pode ser desacionada no programa Tênis.

A tecla ÁGUA QUENTE só funciona para os seguintes programas: Tira Manchas /
Branco Encardido, Pesado Sujo, Roupa de Cama, Toalha de Banho, Normal, Roupa
Íntima e Roupa da Bebê.

Para o grupo de programas de "LAVAGEM DELICADA", para o prorgama Edredom/
Cobertor e para o programa Tênis, a opção Turbo Agitação não pode ser selecionada.

9

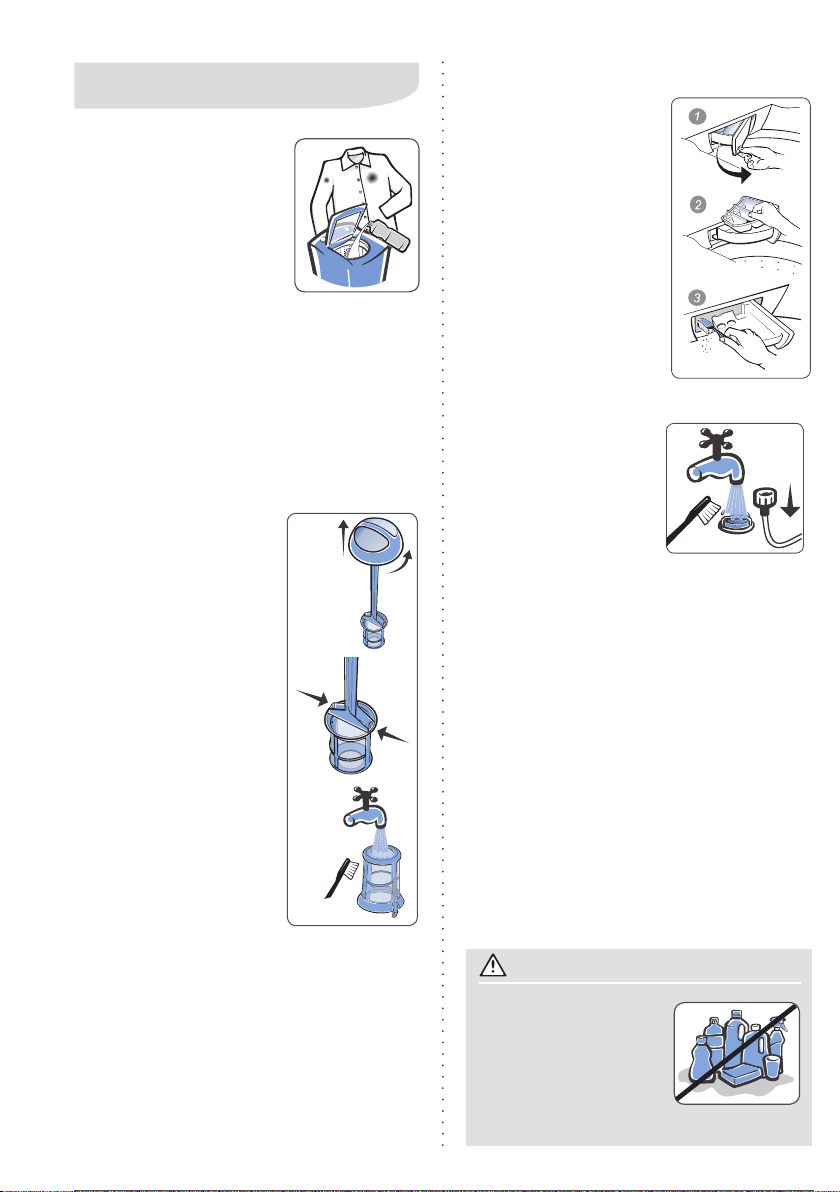

7. Limpeza e Manutenção

7.1 Parte Interna

Faça a limpeza da parte in­terna da lavadora pelo menos
uma vez por mês.

Coloque 1 litro de alvejante
(água sanitária) dentro do
cesto. Selecione o nível de
água "Edredon" e programa
“Tira Manchas / Branco En­cardido”.

Deixe a Lavadora completar o ciclo para garantir
a total remoção do alvejante.

Esta limpeza deve ser feita para evitar manchas
nas roupas, causadas por resíduos acumulados
na Lavadora em função do uso excessivo de
sabão e amaciante.

7.2 Filtro Pega Fiapos

O ltro pega apos tem como
função reter os apos que são

eliminados das roupas durante
a lavagem, quando utilizados
os níveis de água médio e alto.

Para conservação e eciência
deste ltro, recomenda-se que

ele seja limpo após cada ciclo
de lavagem.
Para limpeza do filtro gire e
puxe a tampa para cima, até
que desencaixe (1). Em segui­da pressione as travas laterais

(2) para remover o ltro, lave-o

em água corrente e se neces­sário auxiliar a limpeza, utilize

uma escova que não danique
a malha do ltro (3).
Encaixe o ltro no seu aloja-

mento, garantindo que está
devidamente posicionado. Co­loque a tampa no agitador e a

encaixe até o nal.

O acúmulo de apos no ltro pode causar o
entupimento da malha. Para limpeza do ltro use

água corrente.
Não utilize produtos de limpeza que possam

comprometer a malha do ltro.

Durante a lavagem de roupas coloridas, pode
ocorrer a liberação de corantes, tingindo a malha

do ltro.

10

fig.1

fig.2

fig.3

7.3 Gaveta

Para limpar a gaveta da Lavadora, proceda da
seguinte maneira:

1. Abra a gaveta totalmente.

2. Remova o dispenser de

dentro da gaveta distribui­dora e lave-o.

3. Se houver necessidade,
a pa rt e in te rn a ta mb ém
pode ser limpa com o auxílio
de uma escova pequena .

As peças da gaveta podem
ser limpas utilizando água,
sabão, um pano ou escova
pequena para remover os
resíduos.

7.4 Filtro de Água

Feche a entrada de água.
Desconecte a extremidade
da mangueira da torneira.

Limpe o ltro com um jato de
água e se houver diculdades

na remoção das impurezas
utilize uma pequena escova.
Este procedimento deve ser
feito periodicamente para

evitar o entupimento do ltro. Caso o ltro esteja
danicado e necessite substituição entre em contato

com o Serviço Autorizado Electrolux. Não esqueça

de recolocar o ltro, conectar a mangueira e abrir

novamente a torneira.

A lavadora não deve ser utilizada sem o ltro, sob

o risco de danos ao produto e perda da garantia.

7.5 Vidro da Tampa

Após cada lavagem, limpe com um pano macio
e úmido.

7.6 Parte Externa

Limpe com água morna e sabão neutro. Após a
limpeza, seque com um pano macio.

Para evitar acionamentos acidentais, durante
a limpeza é recomendável retirar o plugue da
tomada.

ATENÇÃO

Jamais limpe sua La-

vadora com uidos in­amáveis como álcool,

qu erosene, gasoli na ,
thinner, solventes, pro­dutos químicos ou abra­sivos como detergentes,
ácidos ou vinagres.

8. Solução de Problemas

Assistência ao Consumidor

Caso o sua Lavadora de Roupas apresente algum problema de funcionamento, verique as prováveis causas
e correções. Caso as correções sugeridas não sejam sucientes, chame o Serviço Autorizado Electrolux, que

está à sua disposição.

Prováveis Causas Correções

Se a Lavadora não
Funciona

Se a Agitação está
Lenta

Se a Lavadora não
Drena / não Cen­trifuga

O botão "Programas de lavagem" não
está posicionado corretamente.

A tecla Liga Desliga não está acesa.
A Lavadora está na etapa do molho.
O plugue não está devidamente conecta-

do na tomada elétrica.
O circuito elétrico (tomada, cabos, disjun-

tores) está em más condições.
Falta de energia elétrica.
A tampa da Lavadora está aberta.
Foi usado adaptador para tomada ou

extensão.
A tensão da rede está baixa.

A tensão está errada.

Um dos programas de lavagem delicada
foi selecionado.

A mangueira de saída de água está alta
demais.

A mangueira de saída está com a ponta
submersa em água.

A tampa da Lavadora está aberta.

A mangueira de saída de água está do­brada ou estrangulada.

Posicione o botão no programa escolhido.

Toque na tecla e aguarde por 5 segundos.
Aguarde o término do molho.

Verique o plugue e a tomada em que a

Lavadora está ligada.
Verique o circuito elétrico, e se necessá-

rio, chame um eletricista.
Aguarde o retorno da energia.
Feche a tampa.
Não utilize adaptador, troque a tomada.

Não utilize extensão.
Chame um eletricista para vericar a ten-

são da rede de sua residência.
Verifique a tensão correta para a sua

Lavadora.

Durante a lavagem delicada a agitação é

mais lenta para não danicar a roupa. Não

requer correção.
Posicione a mangueira a uma altura má-

xima de 140cm.
Não deixe a ponta da mangueira de saída

car submersa quando o tanque estiver

cheio.
Feche a tampa.

Desobstrua a mangueira.

Se a Lavadora
Apresenta Vibra-

ções / Ruídos

A Lavadora não está nivelada.
A Lavadora está encostada na parede ou

em algum móvel.
A roupa está mal distribuída no cesto.

A base de embalagem não foi retirada.
A centrifugação foi interrompida.

Ruídos durante a lavagem.

Ruídos durante centrifugação.

Ruídos durante o início da centrifugação.

Nivele a Lavadora.
Desencoste a Lavadora.

Distribua bem as roupas e não enrole-as no
agitador.

Retire toda a embalagem.
O freio de segurança de sua Lavadora foi acionado

para evitar acidentes (ver pág. 02).

A bomba de drenagem ca ligada causando um

ruído característico que é normal.

É normal ocorrer em alguns casos o contato
interno entre o cesto e a lateral da lavadora.
Isso não afeta o funcionamento da lavadora.

11

Prováveis Causas Correções

Se a Lavadora
Enche e Drena ao
Mesmo Tempo

Barulho de água
dentro da Lava­dora

A Água não Entra
na Lavadora

Se o Amaciante/
Alvejante Sai Fora
de Hora

Se o Amaciante
Não Sai

Se a Roupa Fica
Manchada

Foi colocada mais que 20 cm da manguei­ra na saída de esgoto.

A mangueira de saída de água foi emen­dada.

Coloque no máximo 20 cm da mangueira
na saída de esgoto.

A mangueira de saída de água não pode ser

emendada. Verique a instalação hidráulica

da residência.

A mangueira de saída de água está baixa
demais.

Posicione a mangueira de saída de água a
uma altura mínima de 90cm.

Sistema de balanceamento. É normal, pois sua lavadora possui um

sistema de balanceamento com um líquido
que ca dentro do cesto. Este líquido foi es­pecialmente desenvolvido para não causar
danos à sua Lavadora.

A torneira está fechada.

O ltro da mangueira de entrada de água

Abra a torneira para que entre água.

Limpe o ltro.

está entupido.
Não sai água da torneira.
A Mangueira de Entrada de Água está

Verique o sistema hidráulico da residência.

Desobstrua a mangueira.

dobrada ou estrangulada.

O nível máximo foi ultrapassado. Não ultrapasse o nível máximo da gaveta.

Amaciante muito viscoso (grosso). Dilua o amaciante com um pouco de água.

A quantidade de amaciante e/ou sabão

Use a quantidade recomendada na pág. 7.

está excessiva.
A água da residência está suja.

A limpeza da parte interna da Lavadora
não foi feita.

Foram misturadas roupas com tipos e
cores de tecido muito diferentes

A roupa não é adequada para lavar na
máquina.

Instale um ltro na torneira.

Limpe a Lavadora conforme recomenda­ções.

Separe as roupas de acordo com o tipo de
cor do tecido conforme Dicas e Conselhos.

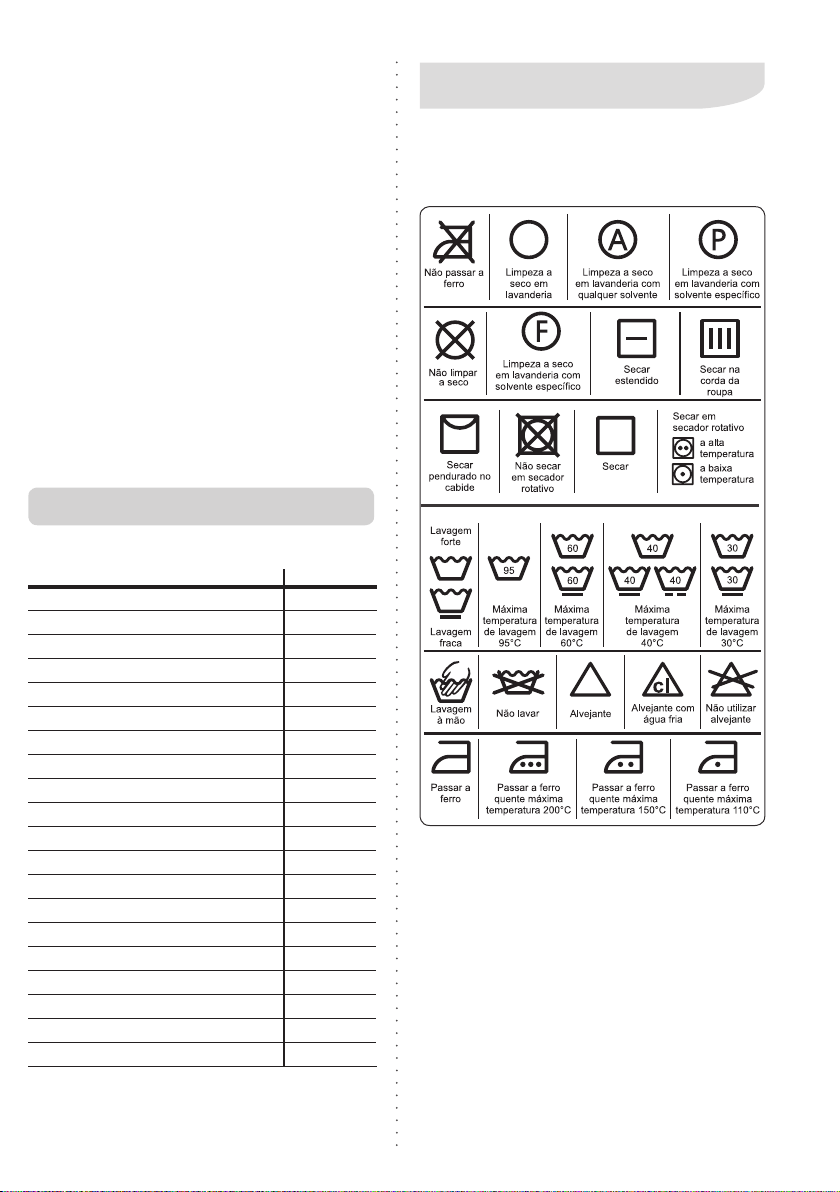

Observe as instruções na etiqueta da rou­pa. Ver também Simbolos Internacionais
da pág. 15.

Se Existem Fiapos
na Roupa

Se o Cesto abaixa

Se o Cesto não
Gira

12

Foram misturadas roupas de diferentes
tecidos.

Separe as roupas conforme a tabela de
programas indicada no painel, ou, conforme
Dicas e Conselhos.

Sistema de suspensão da Lavadora É normal que o cesto abaixe quando cheio

de água e roupa.

Funci on ament o do Si st ema “B est

Ver explicação pág. 03.

Cleaning”.

Prováveis Causas Correções

Se a luz azul das
opções de lava­gem não acende
e a tecla emite um
sinal sonoro quan­do acionada

Se a luz azul das

opções de lavagem

não apaga e a tecla
emite um sinal so­noro intermitente
quando acionada

Se a luz azul da da
tecla Liga/Desliga

car piscando

Se a luz azul da da
tecla Liga/Desliga

car piscando com

sinal sonoro

Se a tampa não
abre

A opção de lavagem selecionada não é
permitida para esse programa de lava­gem, por exemplo:

- programa Jeans, Edredon / Cobertor,
Rápido 19 min, Tênis, Roupa de Bebê
ou Seda / Lã + opção Água Quente.

- programa Tênis + opção Passa Fácil.

A etapa de lavagem está no Enxágue.

A opção de lavagem selecionada é obri­gatória para esse programa de lavagem e
não pode ser desacionado, por exemplo:

- programa Tênis + opção Duplo En-
xágue.

Lavadora ligada em tensão errada.

Modo segurança da porta acionado.

Trava de segurança acionada, pois está
na etapa de centrifugação.

Não acione essa opção de lavagem para
esse programa

Não é permitido acionar nenhuma opção
de lavagem quando a lavadora já está na
etapa Enxágue

Não é permitido desacionar essa opção de
lavagem para esse programa.

Ligue a lavadora na tensão correta.

Abra a tampa da lavadora por 5 segundos
e feche novamente.

Aguarde alguns minutos para liberar a
tampa (ver pág. 02).

Se após o início da
lavagem, ao tentar
acionar uma das
opções de lava­gem, a luz azul não
acende e a tecla
emite um sinal so­noro intermitente

Não é possível acionar esta opção durante
a execução de uma etapa do ciclo.

Acione a opção antes do início da etapa
ou do ciclo.

13

9. Dicas e Conselhos

 Procure sempre olhar as recomendações de

lavagem da etiqueta das roupas antes de lavá-

las, para que as mesmas não sejam danicadas.

 Roupas brancas e coloridas devem ser lavadas

separadamente para evitar transferência de corantes
entre as peças, manchando-as.

Para vericar se a roupa desbota, umedeça uma

parte da roupa, coloque um pedaço de tecido
branco sobre a área umedecida e passe com
ferro quente. Se a cor do tecido manchar o tecido
branco, ela desbota.

Lave somente tecidos que permitam o uso em

lavadoras seguindo as instruções indicadas nas
etiquetas das roupas.

Para roupas de lã, utilize somente o programa

indicado na sua lavadora.

Não use alvejante em roupas de lã, seda, couro

e lycra-elastano, para não danicá-las.

Lave separadamente roupas de algodão e

linho, das roupas de material sintético (nylon,
elastano...), pois cada tipo de tecido requer uma
lavagem diferente.

Não use produtos químicos próprios para lava-

gem a seco.

Não utilize a Lavadora para engomar roupas.
Quando se ausentar da residência por um perí-

odo prolongado, recomenda-se desligar a lava­dora da tomada e fechar a torneira de entrada
de água.

Para obter melhor performance da lavadora e

evitar danos às roupas, é recomendado que
sempre coloque as roupas pesadas e/ou volu­mosas embaixo.

Eliminação de Manchas

É possível que determinadas manchas não sejam
eliminadas com água e sabão. Aconselhamos, por­tanto, cuidados especiais antes da lavagem.

 Sangue: Enxágüe com água fria, aplique água

oxigenada (volume 10) sobre a mancha e lave
normalmente.

Gordura: Aplique talco sobre a mancha, espere

alguns minutos, retire o excesso de talco e lave
normalmente.

Ferrugem: Aplique mistura de sal e limão ou

produto especíco contra ferrugem, deixe agir

por alguns minutos e lave normalmente. Nas
manchas antigas, a estrutura do tecido pode ter
sido atacada e rasgar mais facilmente.

Mofo: Para roupas brancas resistentes a cloro,

lave com alvejante. Para roupas coloridas e não
resistentes a cloro, lave a região manchada com
leite.

Tinta esferográca: Coloque a região manchada

sobre tecido absorvente, umedeça com acetona

(exceto em seda articial) ou álcool, esfregue

com escova e lave normalmente.

Batom: Aplique acetona (exceto em seda arti-

cial) ou álcool sobre a mancha, deixe agir por

alguns minutos e lave normalmente.

Protegendo o Meio Ambiente

Se tiver que lavar uma quantidade menor de roupas
coloque somente a quantidade adequada de água
usando a tecla “Níveis de Água”.

Aproveite a água da lavagem e enxágue para
outros serviços de limpeza como em pisos e cal­çadas. Para isto basta direcionar a mangueira da
saída de água para o tanque deixando-o fechado.

Evite colocar sabão em demasia para não ter que
repetir o enxágue desnecessariamente.

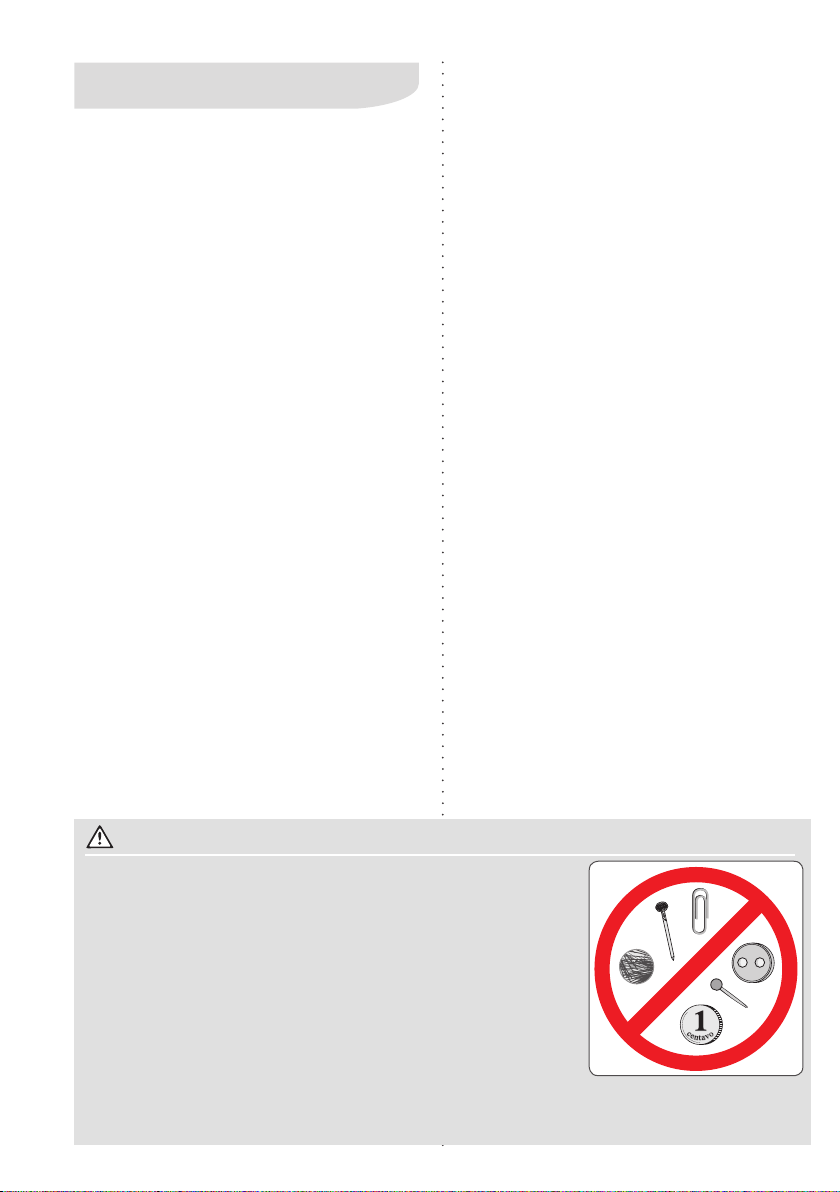

ATENÇÃO

- Retire os objetos dos bolsos (pregos, palitos, alnetes, clips,

parafusos, moedas, etc.) Eles podem causar sérios danos a
Lavadora e às roupas, podendo ocasionar a perda da garantia;

- Coloque pequenas peças dentro de fronhas ou sacos apropria-

dos, para não danicá-las;

- Feche os botões de pressão e zíperes para que não estraguem

e não prendam em outras roupas;

- Reforce ou retire os botões frouxos;

- É recomendável não lavar as roupas e cobertores de animais

domésticos, pois o excesso de pelos pode danicar a lavadora;

- É recomendável cerzir ou remendar as peças esgarçadas, para
que não estraguem;

- Para lavar cortinas, amarre a parte que contém os rodízios e/ou ganchos dentro de um saco
próprio para a lavagem de roupas, eliminando assim a necessidade de retirá-los.

14

Peso das Roupas

A capacidade máxima desta lavadora se refere a
uma carga padrão de 12kg, composta por lençóis,
fronhas e toalhas de algodão, cuja composição,
dimensão e gramatura são especicados na Por­taria do Ministério do Desenvolvimento, Indústria
e Comércio Exterior - MDCI, nº 185.

A tabela de peso das roupas é orientativa. Para
um bom desempenho do seu produto o volume
das roupas deve ser considerado, prevalecendo
sobre o peso das roupas. Por exemplo, artigos
com enchimento de espuma, tecidos sintéticos e
edredon podem estar abaixo do limite da capaci­dade, mas o volume é maior que a capacidade do
cesto e não permite o acomodamento de 12,0kg
desse tipo de roupa.

Por outro lado, tecidos pesados (exemplo: calças

jeans, toalhas de banho) que cam compactados

dentro do cesto da lavadora podem prejudicar a
performance de lavagem.

Tabela de Peso das Roupas

Peso orientativo de roupa seca

Tipo de Roupa

Fralda
Roupas íntimas
Camiseta
Camisa
Calça de Brim/Jeans
Calça de Brim/Jeans Infantil
Conjunto Moleton Adulto
Conjunto Moleton Infantil
Pijama
Fronha
Lençol de Solteiro
Lençol de Casal
Colcha de Solteiro
Colcha de Casal
Toalha de Rosto
Toalha de Banho
Toalha de Mesa
Pano de Prato
Edredon Solteiro
Edredon Casal

Peso (g)

50

50
150
250
800
400
700
500
400
120
500
800

1.000

1.300
200
500
500

80

900

1.800

10. Símbolos Internacionais

Estes símbolos são apresentados nas etiquetas
das roupas, com o objetivo de ajudar a selecionar
a melhor maneira de tratá-las.

15

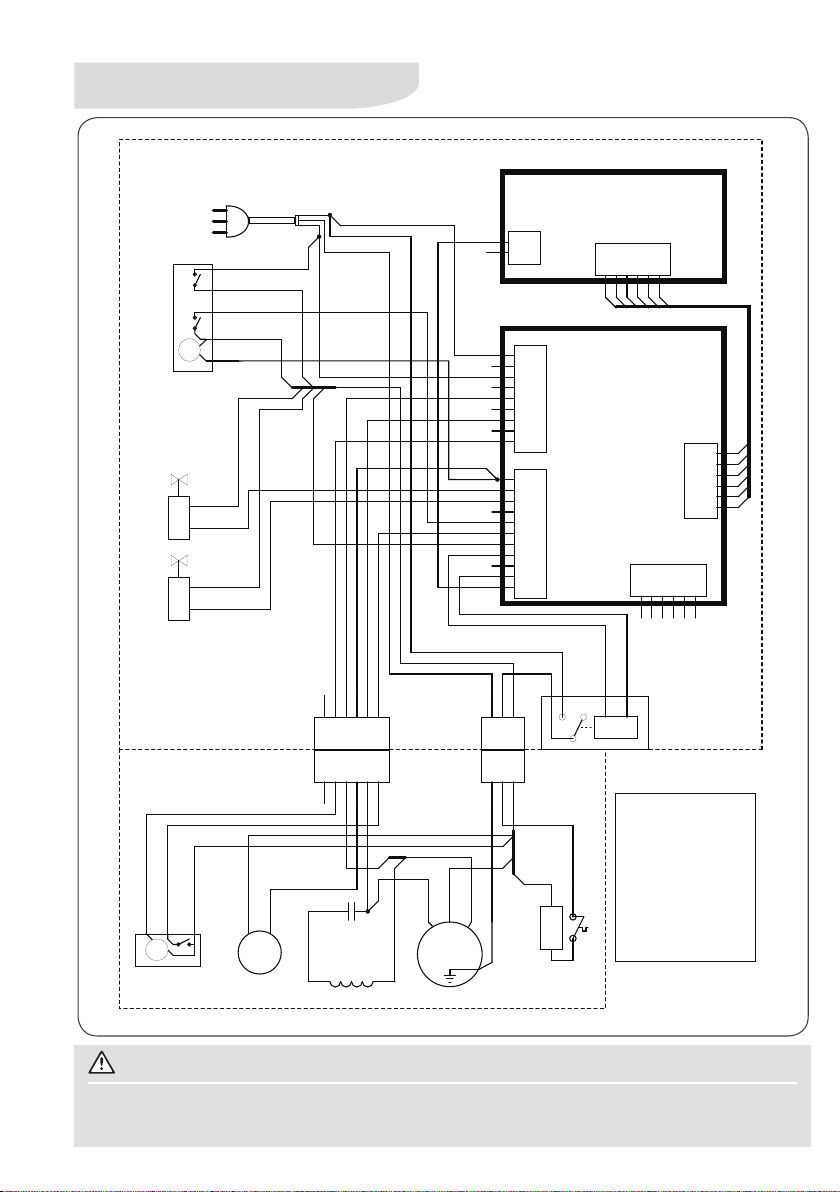

11. Diagrama Elétrico

00 FIRST RELEASE ROCHA GUNTHER 11/05/2011 LEP-02371

01 Alterado posição do fio 18 no conector da rede superior/inferior. ROCHA Luiz 03/10/2011 LEP-02545

REDE SUPERIOR

127/220V

1 (MR)

20 (CZ)

4

17 (AM)

4 (CZ)

3

PTC

21 (LI)

2

LID LOCK

ENCHIMENTO

AMACIANTE

EMENDA

19 (CZ)

13 (BR)

6 (CZ)

14 (LR)

15 (AZ)

16 (VD-AM)

10 (VM)

11 (LI)

12 (RS)

6

8 (AZ)

9 (AM)

18 (AZ)

12345

16 (VD-AM)

7 (PR)

8 (AZ)

2 (MR)

10 (VM)

9 (AM)

12 (RS)

11 (LI)
21 (LI)

13 (BR)
14 (LR)

17 (AM)
18 (AZ)
25 (CZ)
24 (BR)

23 (VM)

7 (PR)

1
2

CN1

9
8
7
6
5
4
3
2
1

CN2

11
10
9
8
7
6
5
4
3
2
1

15 (AZ)

22 (PR)

3 (CZ)

123

PLACA DE
INTERFACE

12345

CN1

AC2

PLACA DE

AC1

POTÊNCIA

CCW

CW

BRK

PMP
CLD
SFT
ECO
IN0
IN1
LID
HT2
TMR
HT1
PRS

24 (BR)

RELÊ

CN4

23 (VM)

6

D0
D1
D2
D3
COM

-5V

CONECTOR
DE SERVIÇO

6

CN3

FLAT CAB LE

1
2
3
4
5
6

12345

REDE INFERIOR

3 (RS)
11(AZ)

10 (CZ)

9 (CZ)

1

3

2

M

CLUTCH

Pump

ELETROBOMBA

4 (LI)

CAPACITOR

6 (VM)

6

5 (VM)

INDUTOR

2 (AM)

EMENDA

7 (AM)

15 (CZ)

6 (VM)

Motor

MOTOR

123

Thermosta t

LEGENDA

BR
PR
VM
AZ
CZ
LR
AM
LI
AZCL
VD-AM
MR
RS

BRANCO
PRETO
VERMELHO
AZUL
CINZA
LARANJA
AMARELO
LILAS
AZUL CLARO
VERDE-AMARELO
MARROM
ROSA

8 (CZ)

17 (PR)

EMENDA

16 (CZ)

19 (VM)

1 (VD-AM )

Heater

RESISTÊNCIA

12345

ATENÇÃO

Retire o cabo elétrico da tomada antes de executar qualquer reparo ou manutenção, para não
ocorrer o risco de choque elétrico. O descumprimento desta recomendação pode resultar em
danos sérios ou morte.

16

12. Especificações Técnicas

Tensão da Lavadora

Peso líquido

Dimensões (altura x largura x profundidade)

Altura máxima com a tampa aberta

Número de programas

Capacidade de Roupa Seca **

Consumo méd. energia/Programa Pesado
Sujo (utilizando água quente)

Consumo méd. energia/Programa Pesado
Sujo (sem utilizar água quente)

Frequência

Rotação na centrifugação***

Pressão de entrada de água

Temperatura do molho quente

*Nosso produto está em conformidade com os níveis de tensão estabelecidos na resolução número 505,
de 26 de novembro de 2001 da ANEEL (Agência Nacional de Energia Elétrica).

** Esta capacidade refere-se a uma carga padrão de 12kg, composta por lençóis, fronhas e toalhas de
algodão, cuja composição, dimensão e gramatura são especicadas na Portaria do Ministério do Desen­volvimento, Indústria e Comércio Exterior - MDCI, nº 185..

*** Com a lavadora vazia e tensão nominal.

Tensão máxima e mínima

127V

Mínima: 116V

Máxima: 133V

127V

47,0 kg

102 x 66 x 73 cm

150 cm

12

12 kg

3,20 kWh / ciclo

0,37 kWh / ciclo

60Hz

750 rpm

2,4 a 81 me-

tros de coluna

d’água (0,02 a

0,8 MPa)

Aumento de aproximadamente 18

temperatura da água de entrada.

220V

47,0 kg

102 x 66 x 73 cm

150 cm

12 kg

4,20 kWh / ciclo

0,37 kWh / ciclo

60Hz

750 rpm

2,4 a 81 me­tros de coluna
d’água (0,02 a

0,8 MPa)

220V

Mínima: 201V

Máxima: 231V

12

0

C na

Obs.: Caso seja necessária a utilização de transformador use
2000W para Lavadora 127V e 2500W para Lavadora 220V.

Consumo aproximado de água

Consumo aproximado

de água por ciclo (em vazio, sem

Duplo Enxágue e com pressão de

entrada de água de 0,24MPa)

nível extra baixo d’água: 73.
nível baixo/tênis d’água: 97.
nível médio d'água: 131.
nível alto d'água: 185.
nível edredon d'água: 203.

IMPORTANTE

Esta Lavadora deve ser utilizada somente para uso doméstico.

17

Certificado de Garantia

A fabricante Electrolux do Brasil S.A. concede garantia contra qualquer vício
de fabricação aplicável nas seguintes condições:

1. O início da vigência da garantia ocorre na data de emissão da competente

nota scal de venda ao consumidor correspondente ao produto a ser garantido
com identicação, obrigatoriamente, de modelo e características de produto;

2. O prazo de vigência da garantia é de 12 (doze) meses contados a partir da

data da emissão da nota scal preenchida conforme disposição do item “1”
deste certicado e divididos da seguinte maneira:

a) 3 (três) meses de garantia legal; e,
b) 9 (nove) meses de garantia contratual.

3. A fabricante não concede qualquer forma e/ou tipo de garantia para produtos

desacompanhados de nota scal de venda ao consumidor, ou produtos cuja
nota scal esteja preenchida incorretamente (observar orientação do item “1”
deste certicado);

4. Para os produtos modelo LT12Q, subseqüentemente a garantia de 12 (doze)
meses mencionada no item “2”, a fabricante concede garantia suplementar de
24 (vinte e quatro) meses aplicável exclusivamente aos vícios provenientes de

oxidação e/ou corrosão natural, eventualmente identicados no gabinete ou

em seus itens metálicos e garantia suplementar de 108 (cento e oito) meses,
aplicável exclusivamente para vícios decorrentes de fragmentação ou rompi
mento do cesto de acomodação de roupas;

5. Exclui-se da garantia suplementar mencionada no item “4”, casos de corro­são provocada por riscos, deformações ou similares decorrentes da utilização
do produto, bem como conseqüentes da aplicação de produtos químicos,

abrasivos ou similares que daniquem a qualidade do material componente

do gabinete e danos provocados por riscos, amarelamento e/ou manchas,
bem como eventos derivados da aplicação de produtos químicos abrasivos
e similares que resultem danos à integridade e à qualidade do material com
ponente do cesto;

Condições desta Garantia:

6. Qualquer defeito que for constatado neste produto deve ser imediatamente
comunicado ao Serviço Autorizado Electrolux mais próximo de sua residência,
cujo contato e endereço pode ser encontrado na relação que acompanha o
produto, no site da fabricante (www.electrolux.com.br), ou, informado pelo
Serviço de Atendimento ao Consumidor Electrolux.

7. Esta garantia abrange a substituição de peças que apresentem vícios consta­tados como de fabricação, além da mão de obra utilizada no respectivo reparo.

8. Peças móveis ou removíveis como acessórios lava tênis, porta cadarços e

ltros que acompanham o produto são garantidos contra vícios de fabricação

apenas pelo prazo legal de 90 (noventa) dias, contados a partir da emissão

da nota scal de compra do produto.

A Garantia perderá a Validade quando:

9. Houver remoção e/ou alteração do número de série ou da etiqueta de

identicação do produto.

-

-

18

10. O produto for instalado ou utilizado em desacordo com o Manual de

Instruções e utilizado para ns diferentes do uso doméstico (uso comercial,

laboratorial, industrial, etc.). Também não terão nenhum tipo de cobertura pelas
garantias (legal e contratual), indenização e/ou ressarcimento, materiais ou

alimentos armazenados no interior do produto utilizado para os ns citados.

11. O produto for ligado em tensão diferente a qual foi destinado.

12. O produto tiver recebido maus tratos, descuidos ou ainda sofrer alterações,

modicações ou consertos feitos por pessoas ou entidades não credenciadas

pela Electrolux do Brasil S.A.

13. O defeito for causado por acidente ou má utilização do produto pelo Con­sumidor.

A Garantia concedida pelo Fabricante não cobrirá:

14. Despesas com Instalação do produto.

15. Produtos ou peças danicadas por acidente de transporte ou manuseio,

riscos, amassamentos ou atos e efeitos da natureza.

16. O não funcionamento ou falhas decorrentes de problemas de fornecimento
de energia elétrica e/ou falta de água no local onde o produto está instalado.

17. Despesas com transporte, peças, materiais e mão de obra para preparação
do local onde será instalado o produto (ex. rede elétrica, conexões elétricas e
hidráulicas, tomadas, esgoto, alvenaria, aterramento, etc.).

18. Chamadas relacionadas unicamente a orientação de uso constantes no
Manual de Instruções ou no próprio produto serão passíveis de cobranças.

Outras disposições:

19. As despesas de deslocamento do Serviço Autorizado, para atendimento de
produtos instalados fora do município de sua sede, obedecerão os seguintes
critérios:
a) para situações existentes nos primeiros 90 (noventa) dias seguintes à

data de emissão da nota scal de venda ao Consumidor, as despesas serão

suportadas pela fabricante;
b) para situações existentes após o 91º (nonagésimo primeiro) dia seguinte à

data da emissão da nota scal de venda ao Consumidor, as despesas serão

suportadas única e exclusivamente pelo Consumidor.

20. As despesas decorrentes e conseqüentes de instalação de peças que
não pertençam ao produto são de responsabilidade única e exclusiva do
Consumidor.

21. A Electrolux declara que não há nenhuma outra pessoa física e/ou jurídica
habilitada a fazer exceções ou assumir compromissos, em seu nome, referente

ao presente certicado de garantia.

22. Este CERTIFICADO DE GARANTIA é válido apenas para produtos ven­didos e utilizados no território brasileiro, sendo que qualquer dúvida sobre as
disposições do mesmo devem ser esclarecidas pelo manual de instruções, pelo
site da fabricante ou pelo Serviço de Atendimento ao Consumidor Electrolux.

23. Para sua comodidade, preserve o MANUAL DE INSTRUÇÕES, CERTIFI­CADO DE GARANTIA E A NOTA FISCAL DO PRODUTO. Quando necessário,
consulte a nossa Rede Nacional de Serviços Autorizados e/ou o Serviço de
Atendimento ao Consumidor.

19

0800 728 8778

Electrolux do Brasil S.A.

Rua Ministro Gabriel Passos, - CEP - Curitiba-PR Brasil

69500335 Out/11 Rev.00

360 81520-900

www.electrolux.com.br
