Benutzerinformation
Geschirrspüler
ESI 66052
We were thinking of you when we made this product
Willkommen bei Electrolux! |
electrolux |
3 |
Willkommen bei Electrolux!
Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von Electrolux entschieden haben, welches Ihnen sicherlich viel Freude bereiten wird. Es ist unser Bestreben, eine
breite Vielfalt von Qualitätsprodukten anzubieten, die helfen, Ihr Leben etwas komfortabler zu machen. Sie finden einige Beispiele
auf der vorletzten Seite in diesem Heft. Bitte nehmen Sie sich einige Minuten, diese Benutzerinformation zu lesen, um voll von den Vorteilen Ihres neuen Gerätes profitieren zu können. Wir sind sicher, dass wird Ihr Leben zukünftig etwas leichter machen. Wir wünschen eine gute Zeit.
117985 76/0
4 electrolux |
Inhalt |
|
Inhalt |
|
|
Sicherheitshinweise |
5 |
|
Produktbeschreibung |
7 |
|
Bedienblende |
|
8 |
Erste Benutzung |
11 |
|
Tägliche Benutzung |
16 |
|
Spülprogramme |
29 |
|
Reinigung und Pflege |
31 |
|
Störung, was tun? |
33 |
|
Technische Daten |
36 |
|
Hinweise für Prüfinstitute |
38 |
|
Installation |
|
39 |
Umweltschutz |
|
44 |
Garantiebedingungen |
45 |
Folgende Symbole werden im Text verwendet:
Wichtige Hinweise, die Ihrer persönlichen Sicherheit dienen und Ihnen helfen, Geräteschäden zu vermeiden.
Allgemeine Informationen und Empfehlungen
Umweltinformationen
Sicherheitshinweise
Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegenden Sicherheitshinweise aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle
Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Bedienungsanleitungen gut auf, die bei einem Weiterverkauf des
Gerätes dem neuen Besitzer zu übergeben sind, so dass jeder während der gesamten Lebensdauer der Maschine über den Gebrauch und die
Sicherheitseinrichtungen informiert ist.
Bestimmungsgemäßer Gebrauch
●Dieser Geschirrspüler ist nur zum Reinigen von spülmaschinenfestem Haushaltsgeschirr bestimmt.
●Keine Lösungsmittel in den Geschirrspüler geben. Es besteht Explosionsgefahr.
●Messer und andere spitze Gegenstände müssen mit der Spitze nach unten in den Besteckkorb gestellt oder waagerecht in den oberen Korb gelegt werden.
●Nur für Geschirrspüler geeignete
Produkte (Klarspül-, Reinigungsmittel und Salz) verwenden.
●Nicht die Tür während des Gerätebetriebs öffnen; es kann heißer Dampf austreten.
Sicherheitshinweise |
electrolux |
5 |
●Kein Geschirr vor dem Ende des Spülgangs aus dem Geschirrspüler entnehmen.
●Ziehen Sie nach dem Gebrauch den Netzstecker und drehen Sie den Wasserhahn zu.
●Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets Original - Ersatzteile.
●Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Reparaturen durch unerfahrene Personen können zu schwerwiegenden Fehlfunktionen
und Verletzungen führen. Wenden Sie sich an den lokalen Kundendienst. Bestehen Sie immer auf Original-Ersatzteilen.
Allgemeine Sicherheitshinweise
●Spülmittel für Geschirrspüler können Verbrennungen an Augen, Mund und Kehle verursachen. Sie können lebensgefährlich sein! Halten
Sie sich immer an die Sicherheitsanweisungen der Spülmittelhersteller.
●Das Wasser in Ihrem
Geschirrspüler ist kein Trinkwasser. In der Maschine können immer Spülmittelrückstände vorhanden sein.
●Sorgen Sie dafür, dass die Tür des Geschirrspülers außer beim Beund Entladen immer geschlossen
ist. So verhindern Sie, dass jemand über die offene Tür stolpern und sich verletzen kann.
●Setzen oder stellen Sie sich nie auf die offene Tür.
6 electrolux |
Sicherheitshinweise |
Kindersicherung
●Dieses Gerät ist nur für den Gebrauch durch Erwachsene
bestimmt. Der Geschirrspüler darf nicht von unbeaufsichtigten Kindern benutzt werden.
●Halten Sie das Verpackungsmaterial von Kindern fern. Erstickungsgefahr.
●Spülmittel außer Reichweite von Kindern aufbewahren.
●Halten Sie Kinder vom geöffneten Geschirrspüler fern.
Installation
●Kontrollieren Sie das Gerät auf Transportschäden. Nehmen Sie niemals ein schadhaftes Gerät in Betrieb. Verständigen Sie Ihren Händler, wenn Ihr Geschirrspüler beschädigt ist.
●Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.
●Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeiten dürfen nur von qualifizierten Fachkräften ausgeführt werden.
●Aus Sicherheitsgründen dürfen keine Änderungen an den technischen Merkmalen oder dem Produkt selbst vorgenommen werden.
●Benutzen Sie den Geschirrspüler nie mit einem beschädigten Netzkabel oder einem defekten Wasserschlauch oder wenn die Bedienblende, die Arbeitsfläche oder der Sockel defekt sind, so dass das Geräteinnere frei zugänglich ist. Wenden Sie sich zur Vermeidung von Unfällen an den lokalen Kundendienst.
●Die Seiten des Geschirrspülers dürfen auf keinen Fall angebohrt werden, da dadurch die hydraulischen und elektrischen Bauteile beschädigt werden können.
Halten Sie sich für den elektrischen und den Wasseranschluss strikt an die Anweisungen der betreffenden Abschnitte.
Produktbeschreibung
1Oberkorb
2Wasserhärteregler
3Salzbehälter
4Behälter für Reinigungsmittel
5Dosiergerät für Klarspülmittel
6Typenschild
7Filter
8Unterer Sprüharm
9Oberer Sprüharm
Produktbeschreibung |
electrolux |
7 |
Die Innenbeleuchtung des Geschirrspülers wird automatisch beim Öffnen und Schließen der Tür einund ausgeschaltet.
Innenbeleuchtung durch LED der KLASSE 1 in Übereinstimmung mit
EN 60825-1: 1994 + A1:2002 + A2:2001
Wenden Sie sich für einen eventuellen Austausch der Lampe an den Kundendienst.
8 electrolux |
Bedienblende |
Bedienblende
1Lichtleiste
2Ein-/Aus- Taste
3Programmwahltasten
4Zeitvorwahltaste
5Programmtastenzeigelämpchen, Digital-Display und Kontrollleuchten
Im Digital-Display wird Folgendes angezeigt:
-der Härtegrad, auf den der Wasserenthärter eingestellt ist,
-die ungefähre Restlaufzeit des laufenden Programms,
-die Ein-/Abschaltung des Klarspüldosierers ( NUR bei aktivierter „Multi-tab“ Funktion),
-das Ende des Spülprogramms (eine Null erscheint im Digital-Display),
-der Ablauf der Zeitvorwahl ,
-Fehlercodes im Fall von
Fehlfunktionen des Geschirrspülers.
Laufendes Programm
Programmende
Funktion “Multi-tab”
Salz
Klarspülmittel
Die Salzund KlarspülmittelKontrollleuchten leuchten nie während eines Spülprogramms auf, selbst wenn Salz oder Klarspülmittel nachgefüllt werden müssen.
Bedienblende |
electrolux |
9 |
Kontrollleuchten
Sie leuchtet nach dem Start des Spülprogramms auf und bleibt während der gesamten Dauer des Spülprogramms eingeschaltet.
Sie erlischt nach dem Ende des Spülprogramms.
Sie leuchtet nach dem Ende des
Spülprogramms auf.
Zeigt an, ob die Funktion “Multi-tab” (siehe “Die Funktion Multi-tab”) einoder ausgeschaltet ist.
Leuchtet auf, sobald Spezialsalz nachgefüllt werden muss.
Leuchtet auf, sobald Klarspülmittel nachgefüllt werden muss.
10 electrolux |
Bedienblende |
Einstellmodus
Bitte beachten Sie, dass:
-beim Einstellen des Wasserenthärters,
-beim Aktivieren/Deaktivieren der Klarspüldosierung
der Geschirrspüler in den Einstellmodus geschaltet werden
MUSS :
● Sie drücken die Ein-/Ausschalttaste, die Anzeigelämpchen ALLER Programmtasten leuchten = das
Gerät ist im Einstellmodus.
● Sie drücken die Ein-/Ausschalttaste,
das Anzeigelämpchen nur EINER Programmtaste leuchtet = das
zuletzt ausgeführte oder ausgewählte Programm ist noch immer eingestellt.
In diesem Fall muss das Programm abgebrochen werden, damit das Gerät wieder im Einstellmodus ist.
Löschen eines eingestellten oder laufenden Spülprogramms
Halten Sie die beiden Programmtasten
über der Beschriftung Cancel solange gleichzeitig gedrückt, bis die
Anzeigelämpchen an allen Programmtasten leuchten. Damit ist das Programm abgebrochen und der Geschirrspüler befindet sich wieder im Einstellmodus.
Erste Benutzung
Vor der ersten Benutzung Ihres
Geschirrspülers:
●Vergewissern Sie sich, dass der elektrische und der Wasseranschluss den Installationsanweisungen entsprechen
●Entfernen Sie alles Verpackungsmaterial aus dem Geräteinneren
●Stellen Sie den Wasserenthärter ein
●Gießen Sie 1 Liter Wasser in den Salzbehälter und füllen Sie ihn dann mit Salz für Geschirrspüler
●Füllen Sie das Klarspüldosiergerät mit Klarspülmittel
Erste Benutzung |
electrolux |
11 |
Wenn Sie Kombi-Reinigungstabletten
wie z. B. “3 in 1”, “4 in 1”, “5 in 1” usw. verwenden möchten, müssen
Sie die Funktion “Multi-tab” (siehe “Die Funktion Multi-tab”) einschalten.
Stellen Sie den Wasserenthärter ein
Der Geschirrspüler ist mit einem Wasserenthärter ausgestattet, der die im Wasser enthaltenen Minerale und Salze zurückhält, die den Gerätebetrieb negativ und nachhaltig beeinträchtigen können.
Je höher der Mineralund Salzgehalt ist, um so härter ist Ihr Wasser.
|
|
Wasserhärte |
|
|
Einstellung der |
|
Zusatz |
|
|
|
|
|
|
Wasserhärtestufe |
|
von Salz |
|
°dH |
|
°TH |
mmol/l |
Von Hand |
Elektronisch |
|
|
|
|
|
|
|
|
|
|
||
51 - 70 |
91 - 125 |
9,0 - 12,5 |
2 |
Stufe 10 |
Ja |
|
||
43 - 50 |
76 - 90 |
7,6 - 8,9 |
2 |
Stufe 9 |
Ja |
|
||
|
|
|
|
|
|
|
||
37 - 42 |
65 - 75 |
6,5 - 7,5 |
2 |
Stufe 8 |
Ja |
|
||
|
|
|
|
|
|
|
|
|
29 - |
36 |
51 - 64 |
5,1 - 6,4 |
2 |
Stufe 7 |
Ja |
|
|
|
|
|
|
|
|
|
|
|
23 - |
28 |
40 - 50 |
4,0 - 5,0 |
2 |
Stufe 6 |
Ja |
|
|
|
|
|
|
|
|
|
|
|
19 - |
22 |
33 - 39 |
3,3 - 3,9 |
2 |
Stufe 5 |
Ja |
|
|
|
|
|
|
|
|
|
|
|
15 - 18 |
26 - 32 |
2,6 |
- 3,2 |
1 |
Stufe 4 |
Ja |
|
|
|
|
|
|
|
|
|
|
|
11 - 14 |
19 - 25 |
1,9 |
- 2,5 |
1 |
Stufe 3 |
Ja |
|
|
|
|
|
|
|
|
|
||
4 - 10 |
7 - 18 |
0,7 - 1,8 |
1 |
Stufe 2 |
Ja |
|
||
|
|
|
|
|
|
|
|
|
< 4 |
|
< 7 |
< 0,7 |
1 |
Stufe 1 |
Nein |
* |
|
|
|
|
|
|
|
|
|
|
*Kein Salz erforderlich
12 electrolux |
Erste Benutzung |
Die Wasserhärte wird in gleichwertigen Skalen gemessen, Deutsche Wasserhärtegrade (°dH),
Französische Grade (°TH) und mmol/l (Millimol pro Liter - internationale Einheit der Wasserhärte).
Der Enthärter muss entsprechend der Wasserhärte Ihres Gebietes eingestellt werden. Ihr lokales Wasserwerk kann Sie über die Härte Ihres Leitungswassers informieren.
Der Wasserenthärter muss sowohl manuell mit dem Härtebereichsschalter wie auch elektronisch mit den Programmwahltasten auf der Bedienblende eingestellt werden.
Mechanische Einstellung
Der Wasserenthärter ist werkseitig auf Stufe 2 eingestellt.
1.Öffnen Sie die Tür des Geschirrspülers.
2.Entfernen Sie den Unterkorb aus dem Geschirrspüler.
3.Stellen Sie den Härtebereichsschalter auf Stufe 1 oder 2 (siehe Tabelle).
4.Setzen Sie den unteren Korb wieder ein.
Elektronische Einstellung
Der Wasserenthärter ist werkseitig auf Stufe 5 eingestellt.
1.Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.
2.Halten Sie Taste 2 und 3 gleichzeitig gedrückt, bis die Anzeigelämpchen von Taste 1, 2 und 3 zu blinken beginnen.
3.Drücken Sie Taste 1. Die Anzeigelämpchen der Tasten 2 und 3 erlöschen, während das Anzeigelämpchen der Taste 1 weiterhin blinkt. Im Digital-Display wird die aktuelle Stufe angezeigt.
Beispiele:
wird angezeigt = Stufe 5 wird angezeigt = Stufe 10
4. Zum Wechseln der Stufe drücken
Sie Taste 1. Mit jedem Druck auf die Taste wechselt die Stufe. Richten Sie sich bei der Auswahl der Härtestufe nach der Tabelle.
Beispiele:
Ist die aktuelle Härtestufe 5, wird durch einmaliges Drücken der
Taste 1 Stufe 6 angewählt.
Ist die aktuelle Härtestufe 10, wird durch einmaliges Drücken der
Taste 1 Stufe 1 ausgewählt.
5.Schalten Sie mit der Ein-/Aus- Taste den Geschirrspüler aus, um die ausgewählten Optionen zu speichern.
Erste Benutzung |
electrolux |
13 |
Einfüllen von Salz für Geschirrspüler
Verwenden Sie ausschließlich Spezialsalz für Geschirrspüler. Alle anderen Salzarten, die nicht eigens für Geschirrspüler bestimmt sind, insbesondere Speisesalz, führen zu Schäden des Wasserenthärters. Füllen Sie den Salzbehälter erst kurz vor dem Start eines kompletten Spülprogramms.
Das verhindert, dass verschüttetes Salz oder Salzwasser für längere Zeit auf dem Geräteboden bleibt und Korrosion verursacht.
Einfüllen:
1.Öffnen Sie die Tür, entfernen Sie den Unterkorb und schrauben Sie die Verschlusskappe des Salzbehälters nach links ab.
2.Gießen Sie 1 Liter Wasser in den Salzbehälter (das ist nur vor der ersten Benutzung erforderlich).
3.Füllen Sie den Behälter mithilfe des mitgelieferten Trichters mit Salz.
14 electrolux |
Erste Benutzung |
4.Die Verschlusskappe wieder anbringen und sicherstellen, dass kein Salz auf dem Gewinde oder der Dichtung vorhanden ist.
5.Schrauben Sie die Verschlusskappe nach rechts bis
zum Anschlag zu. Ein Klicken zeigt an, dass die Kappe fest verschlossen ist.
Seien Sie unbesorgt, wenn beim Einfüllen Wasser aus dem
Salzbehälter ausfließt; das ist ganz normal.
Die Salzkontrolllampe kann noch 2-6 Stunden nach dem Nachfüllen
von Salz leuchten, vorausgesetzt, der Geschirrspüler bleibt eingeschaltet. Bei Verwendung von Salz, das sich langsamer auflöst, kann dieser Vorgang länger dauern. Der Gerätebetrieb wird dadurch
nicht beeinträchtigt.
Einfüllen von Klarspülmittel
Klarspülmittel sind eine Garantie für ein perfektes Spülergebnis und fleckenund streifenfreies Trocknen.
Das Klarspülmittel wird automatischen beim letzten Spülgang zugesetzt.
1.Drücken Sie auf die Entriegelungstaste (A), um den Behälter zu öffnen.
2.Füllen Sie das Klarspülmittel in den Behälter. Der maximale Füllstand wird durch die Markierung “max” angezeigt.
Das Dosiergerät fasst ca. 110 ml Klarspülmittel; die Menge reicht je nach der Dosiereinstellung für 16 bis 40 Spülzyklen.
Stellen Sie je nach gewünschtem Endund Trockenergebnis die Klarspülmitteldosierung mit dem 6- Stufenschalter ein (Stufe 1 geringste Dosierung, Stufe 6 maximale Dosierung).
Die Dosierung ist werkseitig auf Stufe 4 eingestellt.
Erhöhen Sie die Dosierung, wenn auf dem Geschirr nach dem Spülen Wassertropfen oder Kalkflecken zurückbleiben.
Verringern Sie die Dosierung, wenn weißliche Streifen auf dem Geschirr oder ein bläulicher Überzug auf Gläsern und Messerklingen zu sehen sind.
3.Vergewissern Sie sich nach jedem Füllen, dass der Deckel
geschlossen ist.
Wischen Sie verschüttetes Klarspülmittel sofort mit einem saugfähigen Tuch auf, um übermäßige Schaumbildung beim folgenden Spülzyklus zu vermeiden.
Nur Markenklarspülmittel für Geschirrspülmaschinen verwenden.
Erste Benutzung |
electrolux |
15 |
Füllen Sie nie andere Produkte (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Behälter für Klarspülmittel. Das Gerät kann dadurch beschädigt
werden.
16 electrolux |
Tägliche Benutzung |
Tägliche Benutzung
●Kontrollieren Sie, ob der Geschirrspüler mit Salz oder Klarspülmittel aufgefüllt werden muss.
●Laden Sie das Besteck und Geschirr in den Geschirrspüler.
●Füllen Sie Reinigungsmittel ein.
●Wählen Sie ein für Besteck und Geschirr geeignetes Spülprogramm.
●Starten Sie das Spülprogramm.

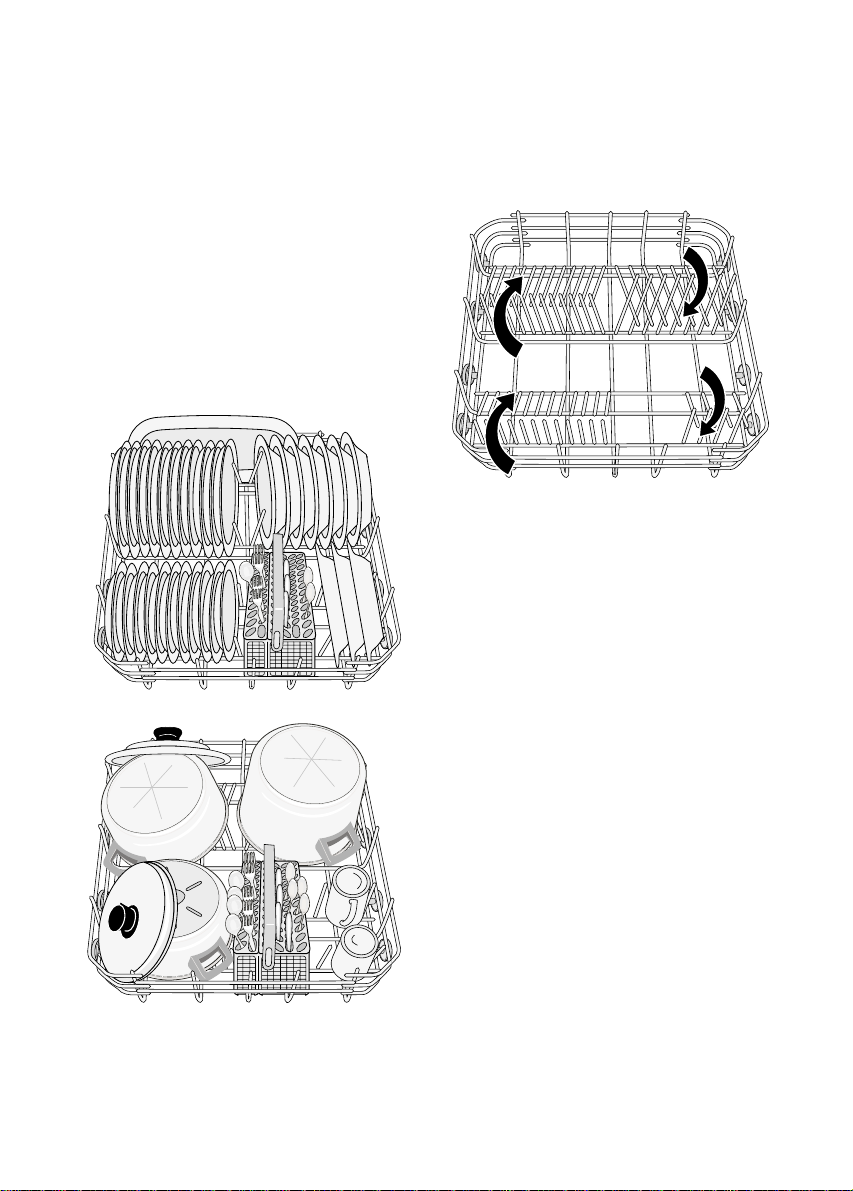

Laden von Besteck und Geschirr
Schwämme, Putzlappen und Gegenstände, die Wasser aufsaugen, dürfen nicht im Geschirrspüler gewaschen werden.
●Vor dem Laden des Geschirrs:
-Speisereste und Abfall entfernen.
-Töpfe mit angebrannten Speiseresten einweichen.
●Beachten Sie beim Laden des Geschirrs und Bestecks folgendes:
-Geschirr und Besteck dürfen
nicht die Drehung der Sprüharme behindern.
-Hohlgefäße wie Tassen, Gläser, Töpfe usw. mit der Öffnung nach unten einlegen, so dass sich in den Behältern oder Hohlräumen kein Wasser ansammeln kann.
-Geschirr und Besteckteile dürfen nicht ineinander liegen oder sich gegenseitig bedecken.
-Gläser dürfen sich zur Vermeidung von Bruchschäden nicht berühren.

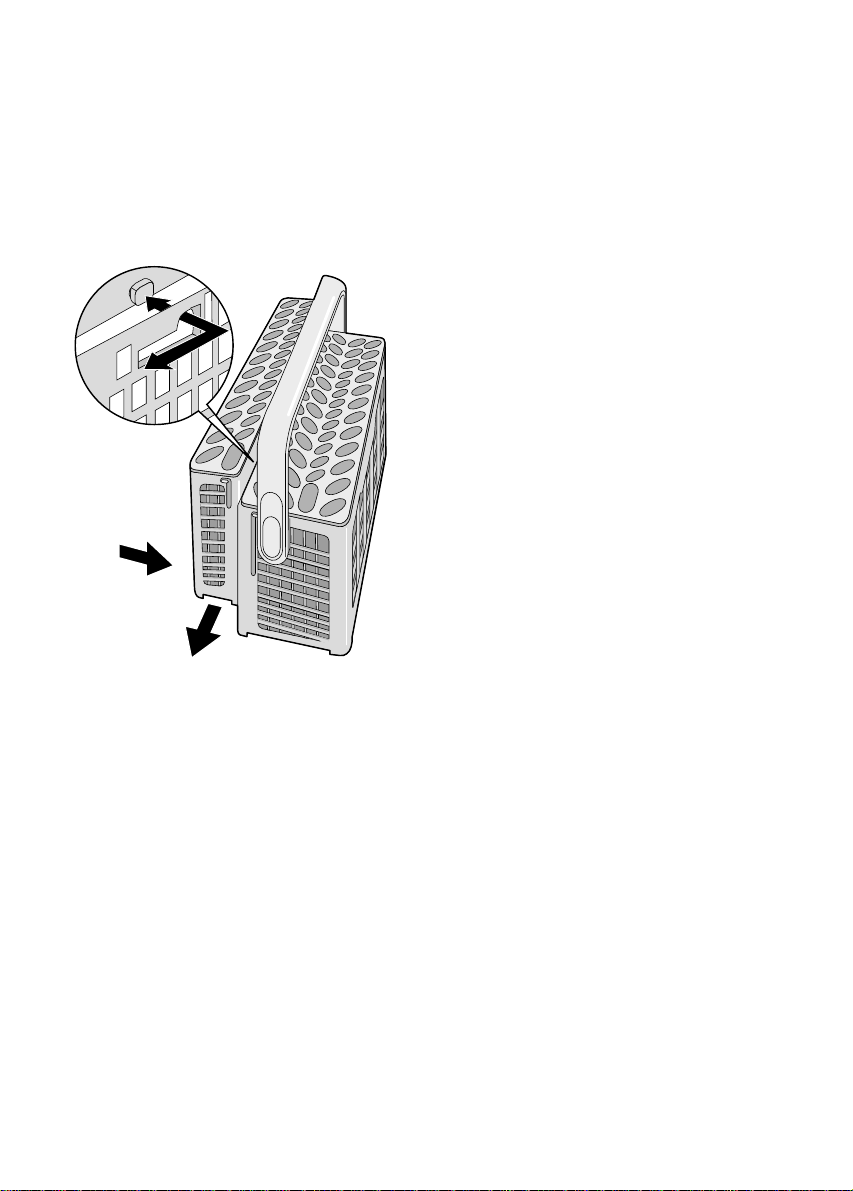

- Kleine Gegenstände in den Besteckkorb legen.
●Kunststoffgeschirr und teflonbeschichtete Töpfe neigen dazu, Wassertropfen zurückzuhalten; diese Art Geschirr trocknet deshalb schlechter als Porzellan und Edelstahl.
●Leichte Gegenstände (Kunststoffschüsseln usw.) so in dem Oberkorb anordnen, dass sie nicht verrutschen können.
