Geschirrspülautomat
Gebrauchsanweisung
ANC 822 961 762 - 00 - 0704
ESI 6242
D
Page 2
Sehr geehrte Kundin, sehr geehrter Kunde,
lesen Sie bitte diese Benutzerinformation sorgfältig
durch.
Beachten Sie vor allem die Sicherheitshinweise auf
den ersten Seiten dieser Benutzerinformation!
Bewahren Sie bitte die Benutzerinformation zum späteren Nachschlagen auf. Geben Sie sie an eventuelle
Nachbesitzer des Gerätes weiter.
1
3
2
Mit dem Warndreieck und/oder durch Signalwörter (Warnung!, Vorsicht!, Achtung!)
sind Hinweise hervorgehoben, die für Ihre
Sicherheit oder für die Funktionsfähigkeit des
Gerätes wichtig sind. Bitte unbedingt beachten.
Numerierte Handlungsanweisungen leiten
Sie Schritt für Schritt beim Bedienen des
Geräts.
Nach diesem Zeichen erhalten Sie ergänzende Informationen zur Bedienung und
praktischen Anwendung des Gerätes.
Mit diesem Zeichen sind Tips und Hinweise
zum wirtschaftlichen und umweltschonenden
Einsatz des Gerätes gekennzeichnet.
3
Ihr Geschirrspülautomat hat das neue
Spülsystem „IMPULSSPÜLEN“.
Um eine bessere Reinigung des
Geschirrs zu erzielen, werden bei diesem
Spülsystem während eines Spülprogramms die Motordrehzahl und der
Sprühdruck variiert. Daher variiert auch
der Geräuschpegel des laufenden Spülprogramms.
Für eventuell auftretende Störungen enthält die
Gebrauchsanweisung Hinweise zur selbständigen
Behebung, siehe Abschnitt „Was tun, wenn...“.
Sollten diese Hinweise nicht ausreichen, wenden Sie
sich bitte an Ihre nächstgelegene Kundendienststelle.
Bei technischen Problemen steht Ihnen unser Kundendienst jederzeit zur Verfügung.
Beachten Sie dazu das Kapitel „Service“.
2
Page 3
Inhaltsverzeichnis
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Wirtschaftlich und umweltbewußt spülen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Geräteansicht und Bedienblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Bedienblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Vor der ersten Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Wasserenthärter einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Spezialsalz für Wasserenthärter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Spezialsalz einfüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Klarspüler einfüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Klarspülerdosierung einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Im täglichen Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Besteck und Geschirr einordnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Besteck einordnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Töpfe, Pfannen und große Teller einordnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Tassen, Gläser und Kaffeeservice einordnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Oberkorb in der Höhe verstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Reinigungsmittel einfüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Verwendung von 3-in-1 Reinigungsmitteltabletten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Kompaktreiniger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Spülprogramme mit Automatik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Spülprogramm auswählen (Programmtabelle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Spülprogramm starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Spülprogramm wechseln/unterbrechen/abbrechen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Beladungserkennung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Startzeitvorwahl einstellen oder ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Geschirrspüler ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Pflege und Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Reinigung der Siebe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Was tun, wenn... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
...Fehlermeldungen angezeigt werden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
...es Probleme beim Betrieb des Geschirrspülers gibt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
...das Spülergebnis nicht zufriedenstellend ist. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Hinweise für Prüfinstitute . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
3
Page 4
Inhaltsverzeichnis
Aufstell- und Anschlußanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Aufstellen des Geschirrspülers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Integrierbarer Geschirrspüler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Anschließen des Geschirrspülers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Wasseranschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Zulässiger Wasserdruck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Zulaufschlauch anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Wasserablauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Wasserschutzsystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Anschlußtechnik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
4
Page 5
1 Sicherheitshinweise
Die Sicherheit von ELECTROLUX-Elektrogeräten
entspricht den anerkannten Regeln der Technik und
dem Gerätesicherheitsgesetz. Dennoch sehen wir
uns als Hersteller veranlaßt, Sie mit folgenden
Sicherheitshinweisen vertraut zu machen:
Aufstellung, Anschluß, Inbetriebnahme
• Der Geschirrspüler darf nur stehend transportiert
werden.
• Überprüfen Sie den Geschirrspüler auf Transport-
schäden. Ein beschädigtes Gerät auf keinen Fall
anschließen. Wenden Sie sich im Schadensfall an
Ihren Lieferanten.
• Vergewissern Sie sich vor Inbetriebnahme, daß
die auf dem Typschild des Geräts angegebene
Nennspannung und Stromart mit Netzspannung
und Stromart am Aufstellort übereinstimmen. Die
erforderliche elektrische Absicherung ist eben-
falls dem Typschild zu entnehmen.
• Wie der Geschirrspüler ordnungsgemäß aufge-
stellt und angeschlossen wird, lesen Sie im Kapi-
tel „Installation“. Vielfachstecker /-kupplungen und
Verlängerungskabel dürfen nicht verwendet wer-
den. Brandgefahr durch Überhitzung!
• Geschirrspüler nie in Betrieb nehmen, wenn Netzkabel, Zu- /Ablaufschlauch beschädigt sind oder
Bedienblende, Arbeitsplatte oder der Sockelbereich so beschädigt sind, daß das Gerät offen
zugänglich ist.
• Wenn die Anschlußleitung beschädigt ist, oder
durch eine längere Zuleitung ausgetauscht werden soll, muß diese (erhältlich im ELECTROLUX
Kundendienst) durch einen von ELECTROLUX
autorisierten Kundendienst ersetzt werden.
• Netzstecker nie am Kabel aus der Steckdose ziehen, sondern immer am Stecker.
• Umbauten oder Veränderungen am Geschirrspüler sind aus Sicherheitsgründen nicht zulässig.
• Achten Sie darauf, daß die Tür des Geschirrspülers, außer beim Ein- und Ausräumen von
Geschirr stets geschlossen ist. So vermeiden Sie,
daß jemand über die geöffnete Tür stolpern und
sich verletzen kann.
• Hat der Geschirrspüler eine Messerschublade,
müssen spitze Messer und scharfkantige Besteckteile in die Messerschublade gelegt werden.
Hat der Geschirrspüler keine Messerschublade,
müssen spitze Messer und scharfkantige Besteckteile in den Oberkorb gelegt oder mit der Spitze
nach unten in den Besteckkorb gestellt werden.
Sicherheit von Kindern
• Kinder erkennen oft nicht die Gefahren, die im
Umgang mit Elektrogeräten liegen. Sorgen Sie
daher für die notwendige Aufsicht und lassen Sie
Kinder nicht mit dem Geschirrspüler spielen – es
besteht die Gefahr, daß Kinder sich einschließen
(Erstickungsgefahr!).
• Verpackungsteile (z. B. Folien, Styropor) können
für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.
• Spülmittel können Verätzungen in Augen, Mund
und Rachen verursachen oder sogar zum Erstikken führen! Beachten Sie die Sicherheitshinweise
der Hersteller der Spül- und Reinigungsmittel.
• Das Wasser in der Spülmaschine ist kein Trinkwasser. Falls noch Spülmittelreste im Gerät sein
sollten besteht Verätzungsgefahr!
• Bei Entsorgung des Geschirrspülers: Netzstecker
ziehen, Netzkabel abschneiden und beseitigen.
Türschloß zerstören, so daß die Tür nicht mehr
schließt.
Allgemeine Sicherheit
• Reparaturen am Geschirrspüler dürfen nur von
Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Wenden Sie sich
im Reparaturfall an unseren Kundendienst oder
an Ihren Fachhändler.
Bestimmungsgemäße Verwendung
• Spülen Sie mit dem Geschirrspüler nur Haushaltsgeschirr. Wird das Gerät zweckentfremdet oder
falsch bedient, wird vom Hersteller keine Haftung
für eventuelle Schäden übernommen.
• Vergewissern Sie sich vor der Verwendung von
Spezialsalz, Reinigungs- sowie Klarspülmittel,
daß der Hersteller dieser Produkte deren Einsatz
in Haushaltsgeschirrspülern ausdrücklich erlaubt.
• Keine Lösungsmittel in den Geschirrspüler geben.
Explosionsgefahr!
• Das Wasserschutzsystem schützt zuverlässig vor
Wasserschäden. Dafür müssen folgende Voraussetzungen erfüllt sein:
– Netzanschluß muß auch bei ausgeschaltetem
Geschirrspüler bestehen bleiben.
– Geschirrspüler muß ordnungsgemäß instal-
liert sein.
– Wasserhahn immer zudrehen, wenn der
Geschirrspüler längere Zeit nicht beaufsichtigt
ist, z. B. Urlaubsreise.
• Setzen oder stellen Sie sich nicht auf die geöffnete Tür, das Gerät könnte kippen.
• Im Fehlerfall zuerst Wasserhahn schließen, dann
das Gerät ausschalten und Netzstecker aus der
Steckdose ziehen. Bei Festanschluß: Sicherung(en) ausschalten bzw. Schraubsicherungen
herausdrehen.
5
Page 6
2 Entsorgung
Verpackungmaterial entsorgen
Entsorgen Sie das Verpackungsmaterial des
Geschirrspülautomaten sachgerecht. Alle verwendeten Verpackungsmaterialien sind umweltverträglich
und wiederverwertbar.
• Kunststoffteile sind mit international genormten
Abkürzungen gekennzeichnet:
– >PE< für Polyethylen, z. B. Verpackungsfolien
– >PS< für Polystyrol, z. B. Polsterteile (grund-
sätzlich FCKW-frei)
– >POM< für Polyoxymethylen, z. B. Kunststoff-
klammern
• Kartonteile sind aus Altpapier hergestellt und sollten der Altpapiersammlung mitgegeben werden.
Altgerät entsorgen
Wenn Sie den Geschirrspüler eines Tages endgültig
außer Betrieb nehmen, bringen Sie ihn bitte zu einem
Recyclingcenter oder zum Fachhändler, der ihn
gegen einen geringen Unkostenbeitrag zurücknimmt.
2 Wirtschaftlich und umweltbewußt
spülen
• Schließen Sie den Geschirrspüler nur dann an
Warmwasser an, wenn Sie eine Warmwasseranlage haben, die nicht elektrisch beheizt wird.
• Stellen Sie die Wasserenthärtungsanlage korrekt
ein.
• Spülen Sie das Geschirr nicht unter fließendem
Wasser vor.
• Wenn Sie mit geringerer Beladung spülen,
berechnet die Beladungserkennung die erforderliche Wassermenge und verkürzt die Programmdauer. Am wirtschaftlichsten spülen Sie
immer mit voller Beladung.
• Wählen Sie die Spülprogramme nach Art und Verschmutzungsgrad des Geschirrs.
• Dosieren Sie Reinigungsmittel, Spezialsalz und
Klarspüler nicht höher als von den Produktherstellern und in dieser Bedienungsanleitung empfohlen
wird.
6
Page 7
Geräteansicht und Bedienblende
Deckendusche
Gummidichtung für
Ankopplung des
Wasserzulaufs
zum Sprüharm
Sprüharme
Härtebereichsschalter
Vorratsbehälter
für Spezialsalz
Behälter für
Reinigungsmittel
Vorratsbehälter
für Klarspüler

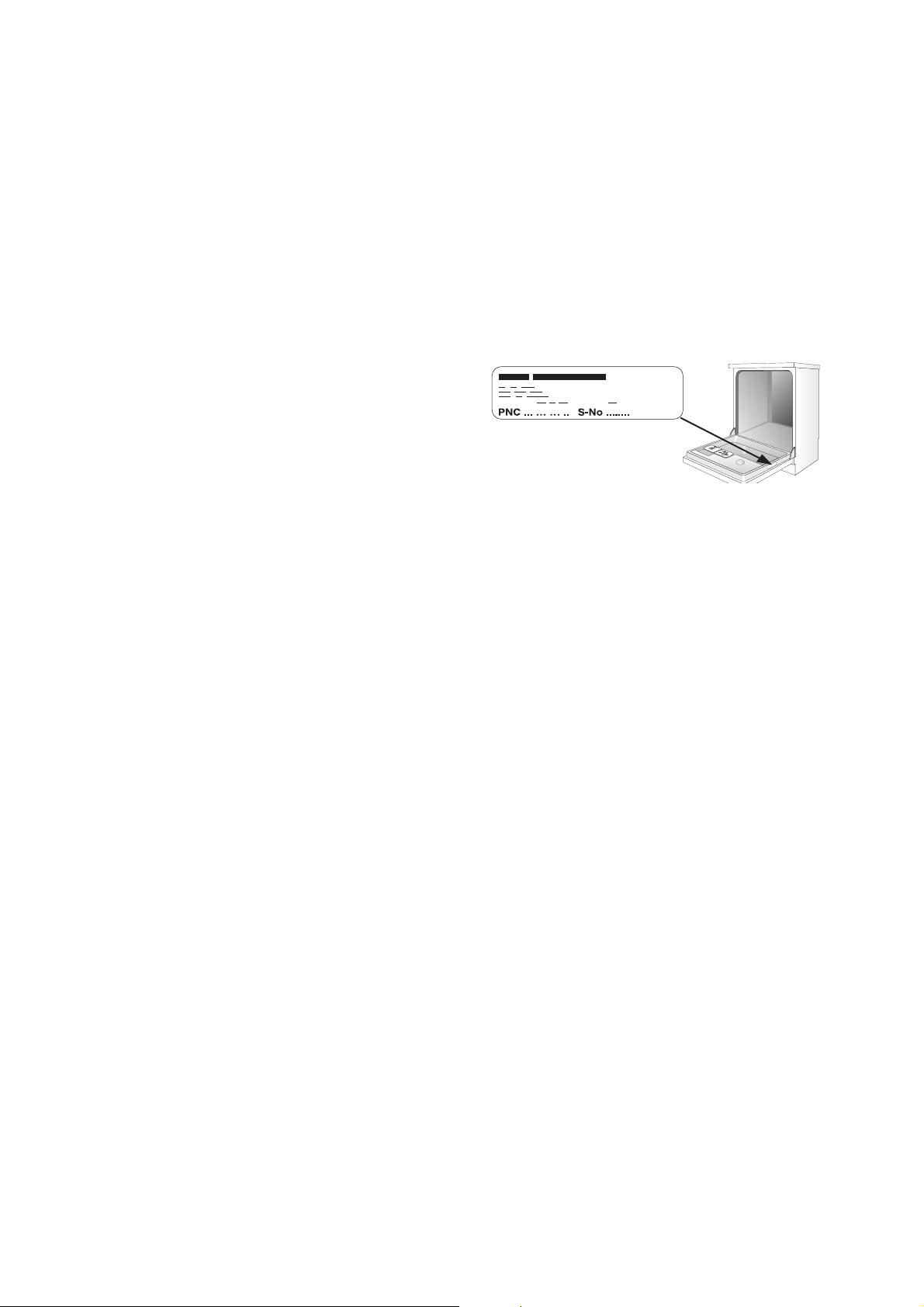

Typschild
Siebe
7
Page 8
Bedienblende
Funktions-Tasten
1
34
2
Spülprogrammtasten
Das Bedienfeld besteht aus der EIN/AUS-Taste und
den Programmtasten mit LED-Anzeigen.
Funktions-Tasten: Zusätzlich zum aufgedruckten
Spülprogramm können mit Hilfe dieser Tasten noch
folgende Funktionen eingestellt werden:
Funktions-Taste 1 Wasserenthärter einstellen
Funktions-Taste 2 - nicht belegt -
Funktions-Taste 3 - nicht belegt -
Funktions-Taste 4 - nicht belegt -
Multidisplay
Startzeit
einstellen
Kontrollanzeigen
Türgriff
Das Multidisplay kann anzeigen:
– auf welche Härtestufe der Wasserenthärter
eingestellt ist.
– welche Startzeit eingestellt ist.
– wie lange ein laufendes Spülprogramm voraus-
sichtlich noch dauert.
– welcher Fehler am Geschirrspüler vorliegt.
Kontrollanzeigen haben folgende Bedeutung:
Salz Spezialsalz nachfüllen
Klarspüler Klarspüler nachfüllen
3
Die Kontrollanzeigen leuchten niemals während des laufenden Spülprogramms.
EIN / AUS - Taste
Vor der ersten Inbetriebnahme
Entfernen Sie vor Inbetriebnahme alle Klammern, mit
denen die Geschirrkörbe für den Transport gesichert
werden.
Führen Sie dann folgende Schritte durch:
1. Wasserenthärter einstellen
2. Spezialsalz für Wasserenthärter einfüllen
3. Klarspüler einfüllen
3
8
Spezialsalz und Klarspüler müssen nicht eingefüllt werden, wenn Sie 3-in-1 Reinigungsmitteltabletten verwenden.
Page 9
Wasserenthärter einstellen
Um Kalkablagerungen auf Geschirr und im Geschirrspüler zu verhindern, muss das Geschirr mit weichem, d.h. kalkarmen Wasser gespült werden. Daher
hat der Geschirrspüler einen Wasserenthärter, in
dem Leitungswasser ab einer Härte von 4 °d (deutscher Grad) mit Hilfe von Spezialsalz entkalkt wird.
3
Der Wasserenthärter wird mechanisch mit dem Härtebereichsschalter und zusätzlich elektronisch mit
den Tasten des Bedienfeldes eingestellt.
Über Wasserhärte und Härtebereich in Ihrem
Wohngebiet informiert Sie das zuständige
Wasserwerk.
Wasserhärte Einstellung der Härtestufe
in °d1 in mmol/l2 Bereich
51 - 70
43 - 50
37 - 42
29 - 36
23 - 28
19 - 22
15 - 18
11 - 14 1,9 - 2,5 II 3
4 - 10 0,7 - 1,8 I/II 2
unter 4 unter 0,7 I
1)(°d) deutscher Grad, Maß für die Wasserhärte
2)(mmol/l) Millimol pro Liter, internationale Einheit der Wasserhärte
3)Bei dieser Einstellung kann sich die Programmlaufzeit geringfügig verlängern.
* werkseitige Einstellung
Wasserenthärter gemäß Tabelle auf die Wasserhärte
Ihres Wohngebiets einstellen:
Geschirrspülautomat muss ausgeschaltet sein.
9,0 - 12,5
7,6 - 8,9
6,5 - 7,5
5,1 - 6,4
4,0 - 5,0
3,3 - 3,9
2,6 - 3,2
IV
III
mechanisch elektronisch
1
0 *
kein Salz erforderlich
10
4 *
Anzeige auf dem
Multidisplay
3
9
8
7
6
5
1
10 L
9 L
8 L
7 L
6 L
5 L
4 L
3 L
2 L
1 L

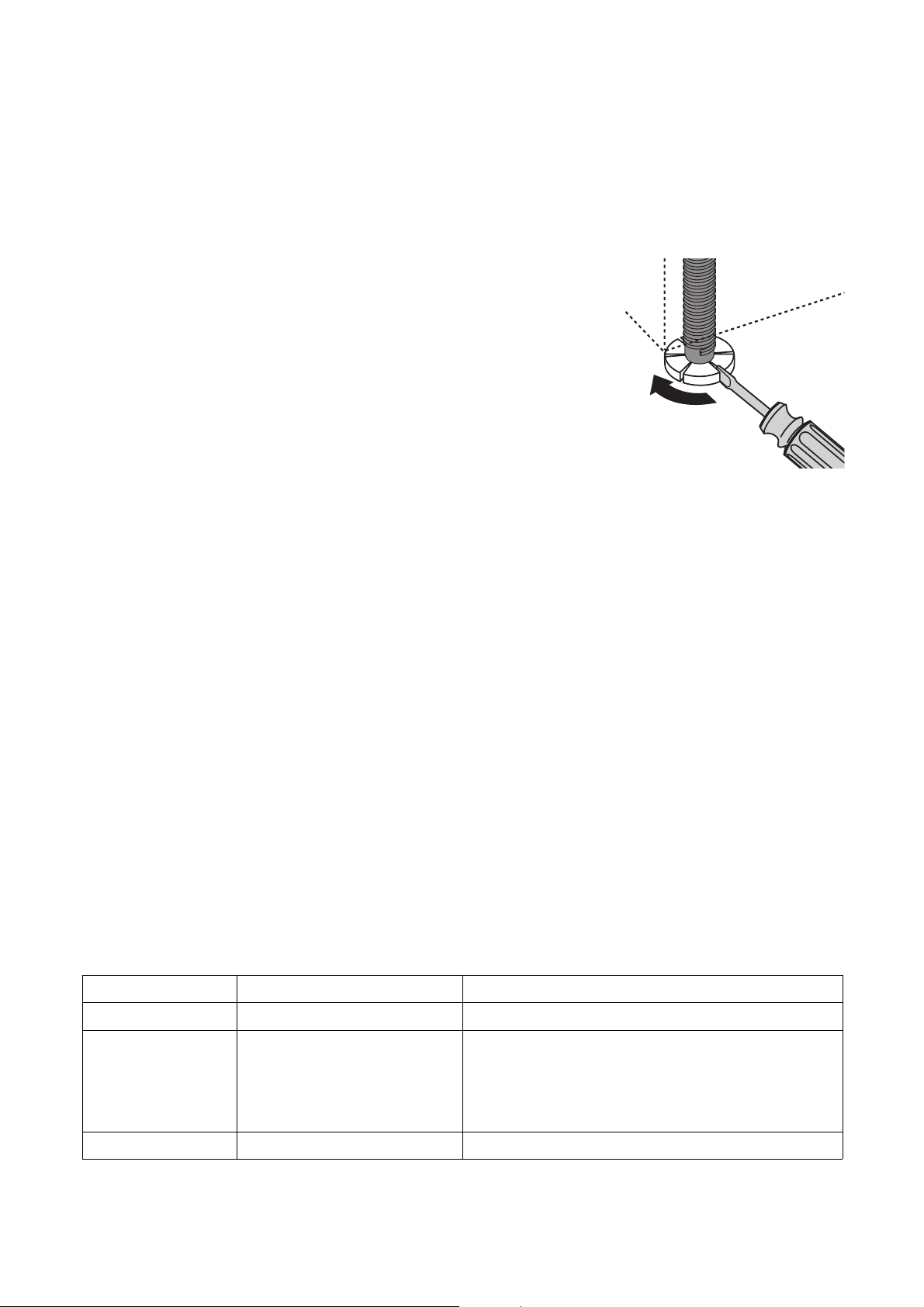

Mechanische Einstellung:
1. Tür des Geschirrspülers öffnen.
2. Unteren Geschirrkorb aus dem Geschirrspüler
herausnehmen.
3. Härtebereichsschalter auf 0 oder 1 drehen (siehe
Tabelle).
4. Unteren Geschirrkorb wieder einsetzen.
Elektronische Einstellung:
5. EIN/AUS-Taste drücken.
Die LED der EIN/AUS-Taste leuchtet.
3
Falls Anzeigen der Spülprogrammtasten
leuchten, ist ein Spülprogramm aktiviert. Das
Spülprogramm muss abgewählt werden:
Funktionstasten 2 und 3 für ca. 2 Sekunden
gleichzeitig drücken.
Alle zusätzlichen Anzeigen erlöschen.
9
Page 10
6. Funktions-Taste 2 und 3 gleichzeitig drücken und
gedrückt halten.
Die LED-Anzeigen der Funktions-Tasten 1 bis 3
blinken.
7. Funktions-Taste 1 nochmal drücken.
Die LED-Anzeige der Funktionstaste 1 blinkt.
Das Multidisplay zeigt die eingestellte Härtestufe
an.
8. Drücken der Funktions-Taste 1 erhöht die Härte-
stufe um 1. (Ausnahme: Nach Härtestufe 10 folgt
Härtestufe 1).
9. Ist die Härtestufe richtig eingestellt, EIN/AUS-
Taste drücken.
Die Härtestufe ist dann gespeichert.
Spezialsalz für Wasserenthärter
3
Ist die Wasserhärte in Ihrem Wohngebiet
unter 4 °d, dann muß das Wasser in Ihrem
Geschirrspüler nicht enthärtet werden und
Sie benötigen kein Spezialsalz oder Salzersatzstoffe.
Sie haben 2 Möglichkeiten, das Wasser
zu enthärten:
• Wenn Sie Reinigungsmittel verwenden, welches
bereits Salzersatzstoffe enthält, wird nur dieses
Reinigungsmittel in den Behälter für Reinigungsmittel gegeben.
– In diesem Fall muss der Wasserenthärter
mechanisch auf 0 und elektronisch auf 1
eingestellt sein, damit kein Spezialsalz zugeführt wird.
• Wenn Sie Reinigungsmittel und Spezialsalz
getrennt verwenden, wird das Spezialsalz in den
Vorratsbehälter für Salz eingefüllt.
– In diesem Fall muss der Wasserenthärter
mechanisch auf 0 oder 1 und elektronisch
zwischen 2 und 10 (entsprechend dem Här-
tebereich ihres Wohngebietes) eingestellt sein,
damit das Spezialsalz aus dem Vorratsbehälter
zugeführt wird.
1
Verwenden Sie nur Spezialsalz für Geschirrspüler. Füllen Sie niemals andere Salzarten
(z.B. Speisesalz) oder Geschirrspülreiniger
in den Salzvorratsbehälter. Dies würde den
Wasserenthärter zerstören.
Überzeugen Sie sich vor jedem Salzeinfüllen, dass Sie wirklich eine Packung Spezialsalz in der Hand haben.
Spezialsalz-Zugabe einstellen
3
10
Manche Geräte sind mit der Zusatzfunktion
3in1 ausgestattet.
Wenn sie 3-in-1 Reinigungsmitteltabletten
verwenden und die Zusatzfunktion 3in1
zum Spülprogramm dazuwählen, muss die
Spezialsalz-Zugabe nicht verändert werden
(siehe „3in1 Zusatzfunktion“).
Page 11
Wasserenthärter mechanisch und elektronisch auf
die gewünschte Härte einstellen:
mechanische
Einstellung
01IL Kein Spezialsalz zugeben.
0 - 1 2 - 10
3
Wenn für die Verwendung von Reinigungsmittel inkl. Spezialsalz der Wasserenthärter
elektronisch auf „1“ eingestellt wird, dann
wird damit die Kontroll-Anzeige für Spezialsalz abgeschaltet.
elektronische
Einstellung
Anzeige
Multidisplay
2Lbis 10 L
Spezialsalz einfüllen
Wenn Sie Reinigungsmittel und Spezialsalz getrennt
verwenden, füllen Sie Spezialsalz ein:
• Vor der ersten Inbetriebnahme des Geschirrspülers.
• Wenn auf der Bedienblende die Kontrollanzeige
für Spezialsalz SALZ leuchtet.

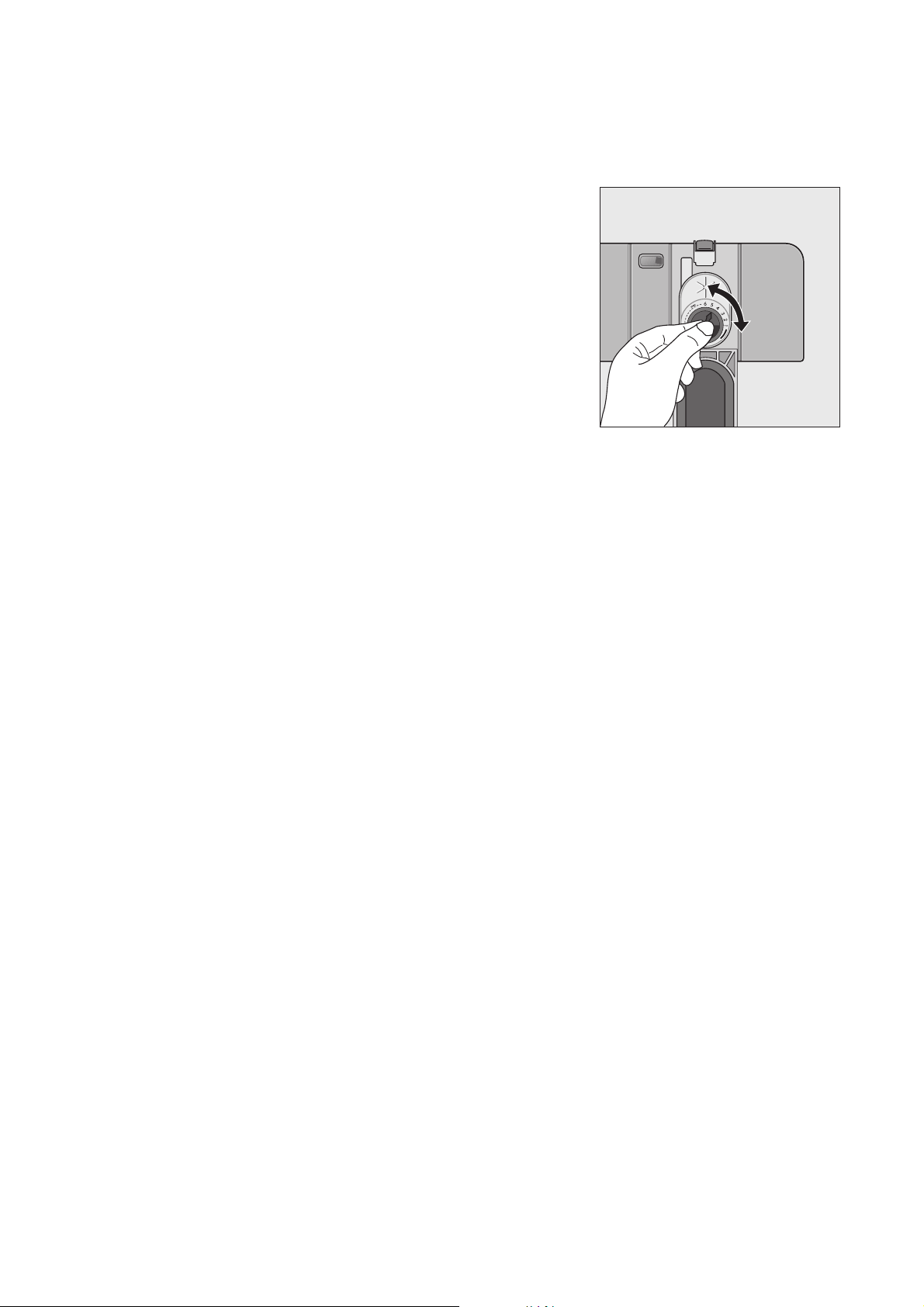

1. Tür öffnen, Unterkorb herausnehmen.
2. Verschlußkappe des Salzvorratsbehälters entge-
gen dem Uhrzeigersinn aufdrehen.
3. Nur bei Erstinbetriebnahme:
Salzvorratsbehälter mit Wasser vollfüllen.
4. Mitgelieferten Trichter auf Öffnung des Vorratsbehälters stecken.
Spezialsalz durch Trichter in Vorratsbehälter einfüllen, Fassungsvermögen je nach Körnung ca.
1,0-1,5 kg. Vorratsbehälter nicht mit Spezialsalz
überfüllen.
3
5. Öffnung des Vorratsbehälters von Salzresten säu-
6. Verschlußkappe im Uhrzeigersinn bis zum
3
Das beim Einfüllen des Spezialsalzes verdrängte Wasser läuft aus dem Salzvorratsbehälter in den Boden des Spülraums. Dies ist
unbedenklich, da dieses Wasser beim Start
des nächsten Spülprogramms abgepumpt
wird.
bern.
Anschlag zudrehen, sonst gelangt Spezialsalz ins
Spülwasser. Trübe Gläser könnten die Folge sein.
Deshalb nach dem Einfüllen des Spezialsalzes
ein Spülprogramm ablaufen lassen. Dadurch werden übergelaufenes Salzwasser und Salzkörner
ausgespült.
Je nach Körnung kann es einige Stunden
dauern, bis das Salz sich im Wasser aufgelöst hat und die Kontrollanzeige SALZ wieder
erlischt.
Die Einstellung des Wasserenthärters und
damit der Salzverbrauch sind abhängig von
der örtlichen Wasserhärte.
Spezialsalz-Zugabe
Spezialsalz-Zugabe über
Vorratsbehälter für Salz
(Voreinstellung ab Werk)
SALE
SALT
SALZ
SEL
11
Page 12

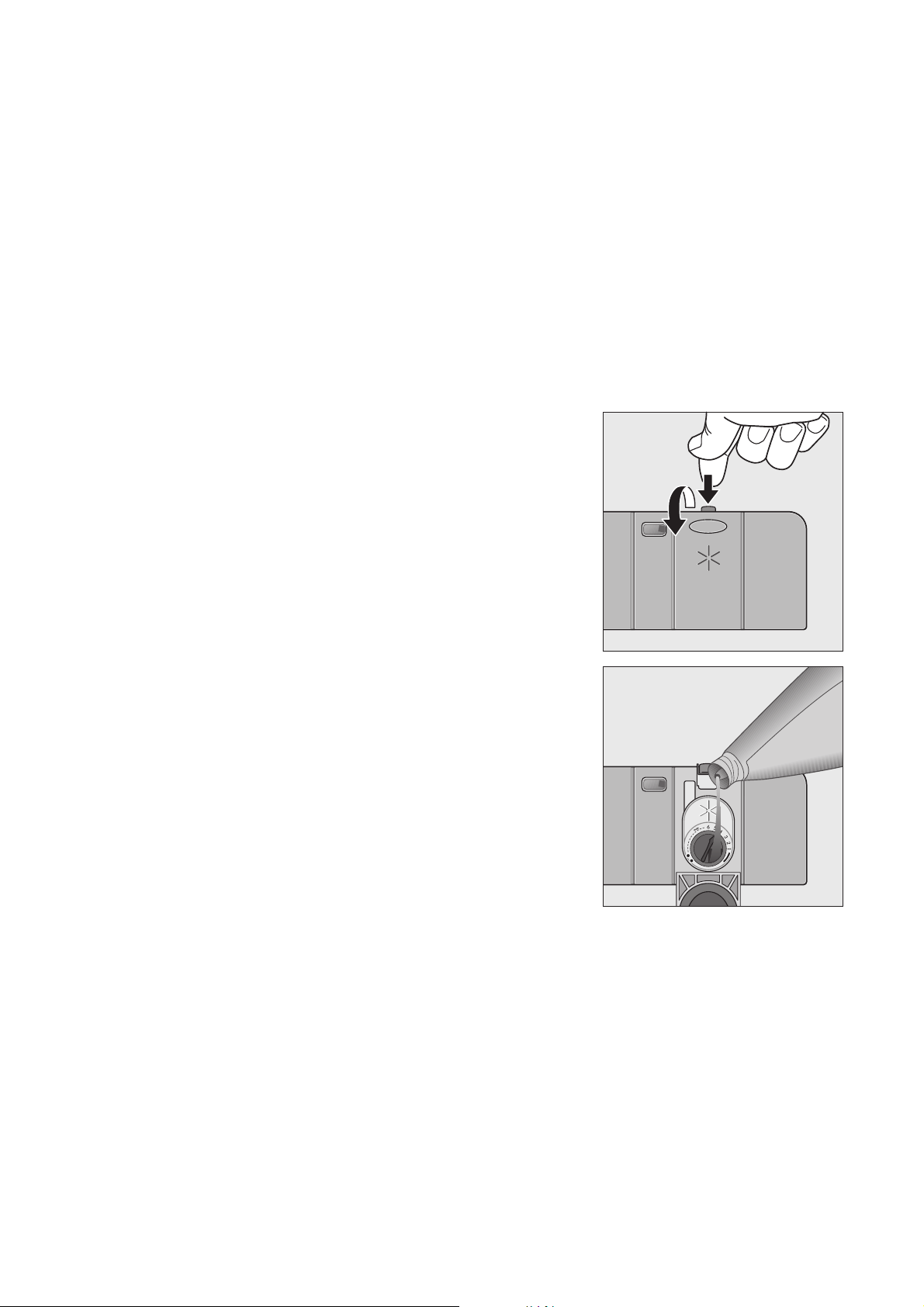

Klarspüler einfüllen
Durch den Klarspüler erhält man fleckenfreies, glänzendes Geschirr und klare Gläser.
1
Füllen Sie Klarspüler ein:
• Vor der ersten Inbetriebnahme des Geschirrspü-
• Wenn auf der Bedienblende die Kontrollanzeige
Das Fach für Klarspüler ist auf der Innenseite der
Geschirrspülertür.
1. Tür öffnen.
2. Mit Finger den Entriegelungsknopf des Klarspüler-
3. Deckel des Klarspülerfachs ganz aufklappen.
Verwenden Sie nur Marken-Klarspüler für
Geschirrspüler. Füllen Sie niemals andere
Mittel (z.B. Essigessenz) oder Geschirrspülreiniger in den Vorratsbehälter für Klarspüler.
Dies würde das Gerät beschädigen.
lers
KLARSPÜLER leuchtet.
fachs drücken.
4. Klarspüler genau bis zur gestrichelten Markierung
„max“ einfüllen; das entspricht einer Füllmenge
von ca. 140 ml.
5. Deckel zurückklappen und zudrücken, bis dieser
einrastet.
6. Wenn Klarspüler danebengelaufen ist, mit einem
Lappen wegwischen. Sonst bildet sich beim Spülen zuviel Schaum.
12
Page 13

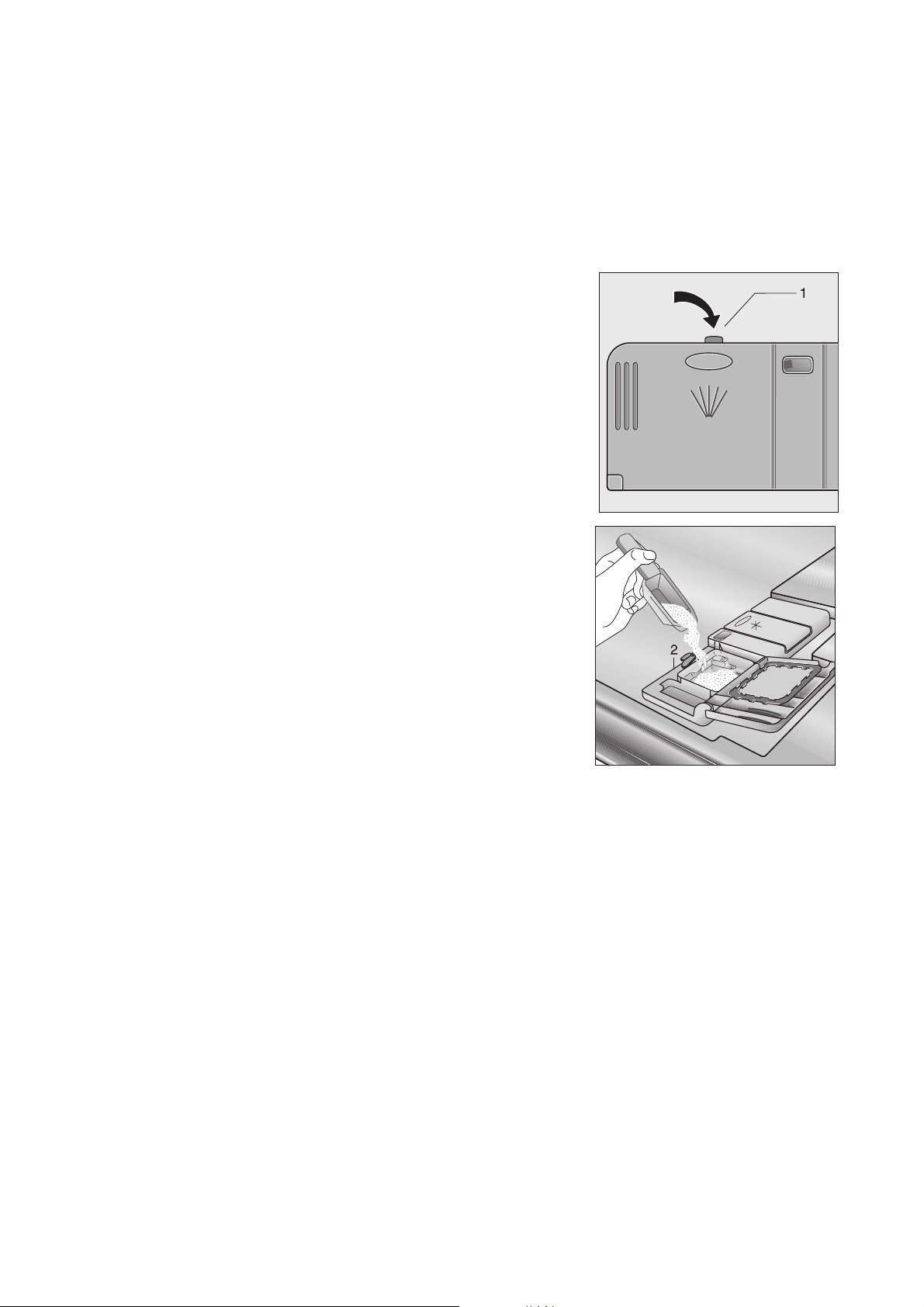

Klarspülerdosierung einstellen
3
1. Geschirrspülertür öffnen.
2. Mit Finger den Entriegelungsknopf des Klarspüler-
3. Deckel des Klarspülerfachs ganz aufklappen.
4. Dosierung einstellen.
5. Deckel zurückklappen und zudrücken, bis dieser
6. Wenn Klarspüler ausgelaufen ist, mit einem Lap-
Beim Geschirrspülen wird aus dem Vorratsfach Klarspüler ins Spülwasser abgegeben.
Die Dosierung können Sie von 1-6 einstellen.
Vom Werk ist die Dosierung auf „4“ eingestellt. Dosierung nur dann verändern, wenn
auf Gläsern und Geschirr Schlieren, milchige
Flecken oder angetrocknete Wassertropfen
zu sehen sind.
fachs drücken.
einrastet.
pen wegwischen.
13
Page 14
Im täglichen Gebrauch
• Muß Spezialsalz oder Klarspüler nachgefüllt werden?
• Besteck und Geschirr in Geschirrspüler einordnen
• Reinigungsmittel für Geschirrspüler einfüllen
• Für Besteck und Geschirr geeignetes Spülprogramm auswählen
• Spülprogramm starten
Besteck und Geschirr einordnen
1
• Bevor Sie das Geschirr einordnen, sollten Sie:
• Beachten Sie beim Einordnen des Geschirrs und
Schwämme, Haushaltstücher und alle
Gegenstände, die sich mit Wasser vollsaugen können, dürfen nicht im Geschirrspüler
gereinigt werden
– Bestecke mit Holz-, Horn-, Porzellan-
oder Perlmuttgriffen
– nicht hitzebeständige Kunststoffteile
– älteres Besteck, dessen Kitt temperaturempfindlich
ist
– geklebte Geschirr- oder Besteckteile
– Zinn- bzw. Kupfergegenstände
– Bleikristallglas
– rostempfindliche Stahlteile
– Holz-/Frühstücksbrettchen
– kunstgewerbliche Gegenstände
– grobe Speisereste entfernen.
– Töpfe mit eingebrannten Speiseresten einwei-
chen.
Bestecks:
– Geschirr und Besteck dürfen die Sprüharme
nicht behindern, sich zu drehen.
– Hohlgefäße wie Tassen, Gläser, Töpfe usw. mit
der Öffnung nach unten einordnen, damit sich
in Mulden oder tiefen Böden kein Wasser
ansammeln kann
– Geschirr und Besteckteile dürfen nicht ineinan-
der liegen oder sich gegenseitig abdecken
– um Glasschäden zu vermeiden, dürfen Gläser
sich nicht berühren
– kleine Gegenstände (z. B. Deckel) in den
Besteckkorb legen
.
Zum Spülen im Geschirrspüler ist folgendes Besteck/Geschirr
nicht geeignet: bedingt geeignet:
– Steingutgeschirr nur im Geschirrspüler spülen, wenn es
vom Hersteller ausdrücklich als dafür geeignet ausgewiesen ist.
– Aufglasurdekore können nach sehr häufigem maschinel-
len Spülen verblassen.
– Silber- und Aluminiumteile neigen beim Spülen zu Ver-
färbungen. Speisereste wie z. B. Eiweiß, Eigelb, Senf
verursachen oft Verfärbungen bzw. Flecken auf Silber.
Silber deshalb immer gleich von Speiseresten säubern,
wenn es nicht unmittelbar nach Gebrauch gespült wird.
– Einige Glasarten können nach vielen Spülgängen trüb
werden
14
Page 15
Besteck einordnen
1
Damit alle Besteckteile vom Wasser umspült werden,
sollten Sie:

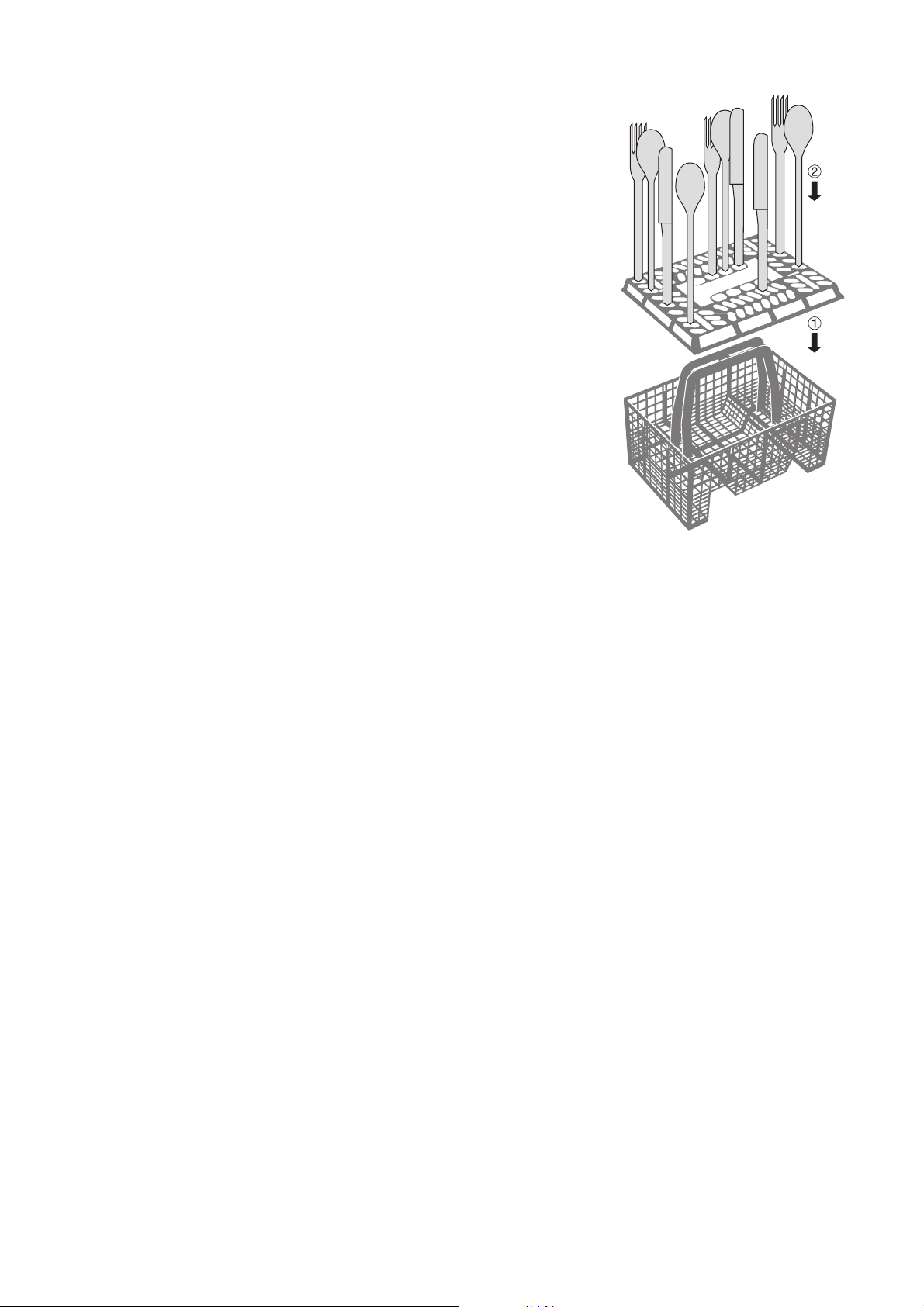

1. den Gittereinsatz auf den Besteckkorb aufstek-
2. kurze Messer, Gabeln und Löffel mit dem Griff
Einige Geschirrspülermodelle haben Besteckkörbe
ohne Besteckgitter.
Lange, spitze Besteckteile stellen im
Besteckkorb, besonders für Kinder eine
Gefahrenquelle dar (siehe Sicherheitshinweise). Sie müssen daher in den Oberkorb
gelegt werden.
ken,
nach unten in den Gittereinsatz des Besteckkorbs
stellen.
15
Page 16

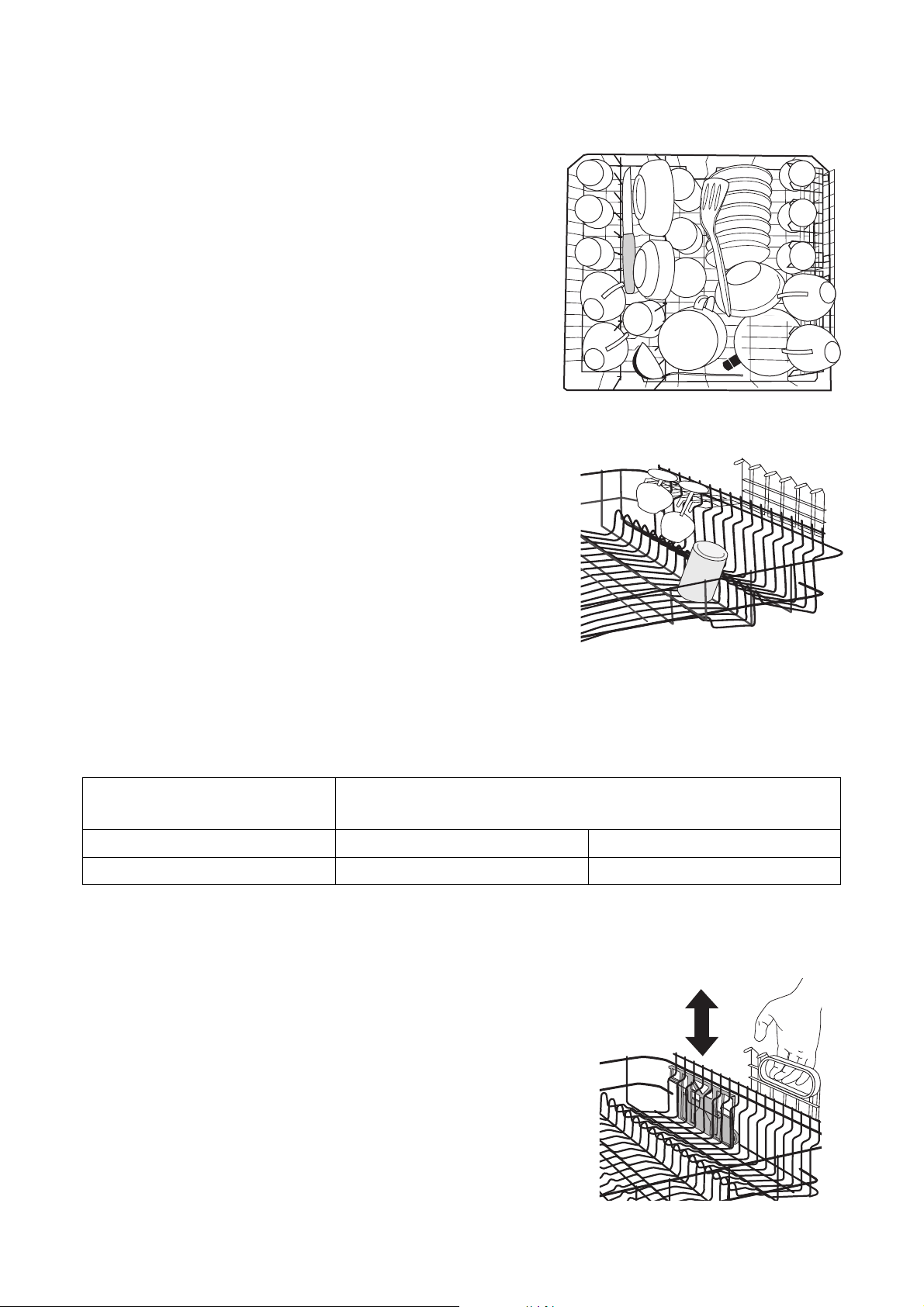

Töpfe, Pfannen und große Teller
einordnen
Größeres und stark verschmutztes Geschirr im
Unterkorb einordnen (Teller bis 29 cm Durchmesser).
Ihr Geschirrspüler hat eine der zwei folgenden Varianten von Unterkörben:

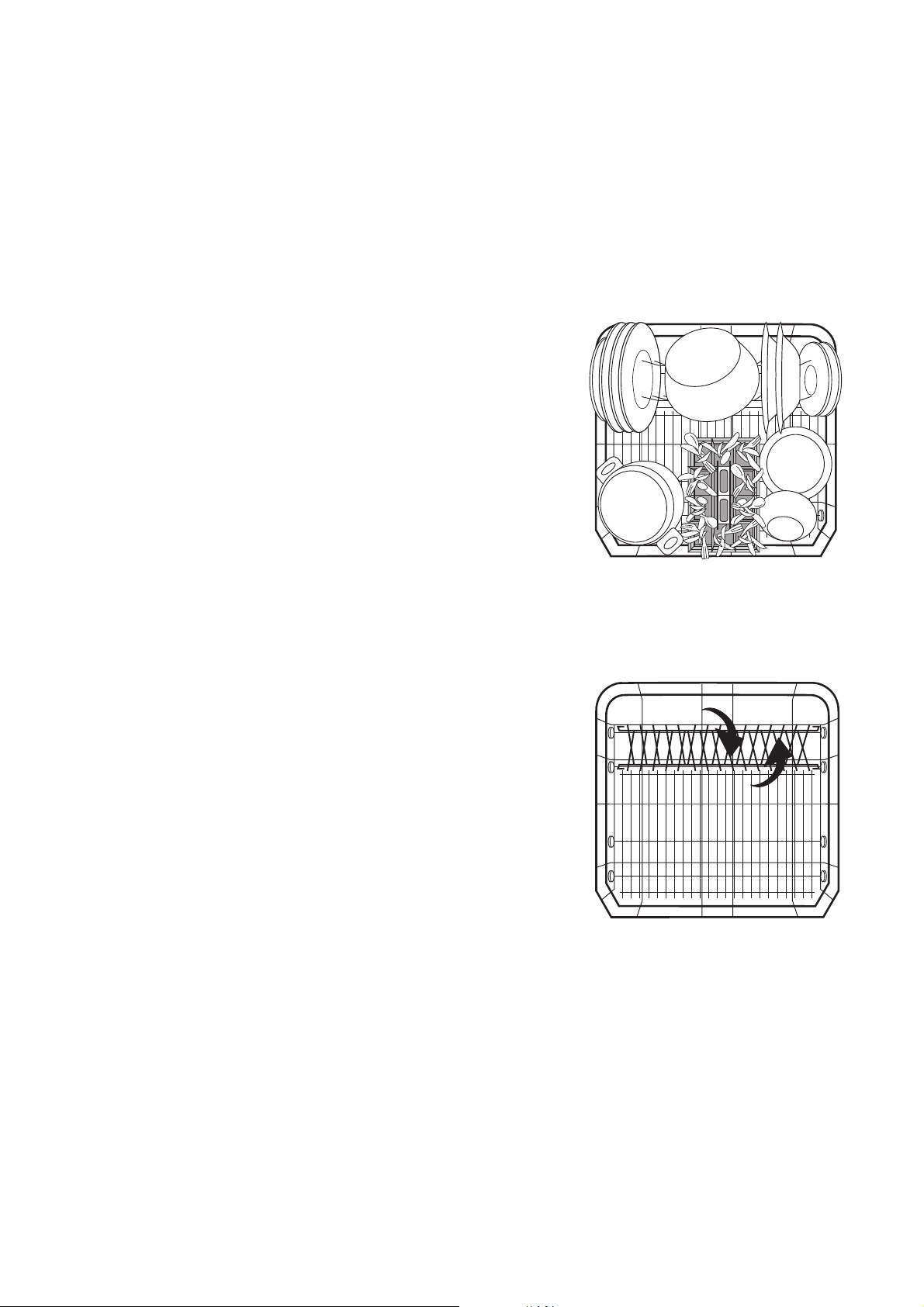

Variante 1: Hinterer Tellereinsatz des
Unterkorbs ist herausnehmbar
3
Um größeres Geschirr leichter einzuordnen,
kann
- der hintere Tellereinsatz aus dem Unterkorb
herausgenommen werden.
- der Besteckkorb im Unterkorb seitlich
verschoben werden.
Variante 2: Hinterer Tellereinsatz des
Unterkorbs ist klappbar
3
Um größeres Geschirr leichter einzuordnen,
- können die beiden Stachelreihen des hin-
teren Tellereinsatzes umgeklappt werden.
- kann der Besteckkorb im Unterkorb seitlich
verschoben werden.
16
Page 17
Tassen, Gläser und Kaffeeservice
einordnen
Kleineres, empfindliches Geschirr und lange, spitze
Besteckteile im Oberkorb einordnen.

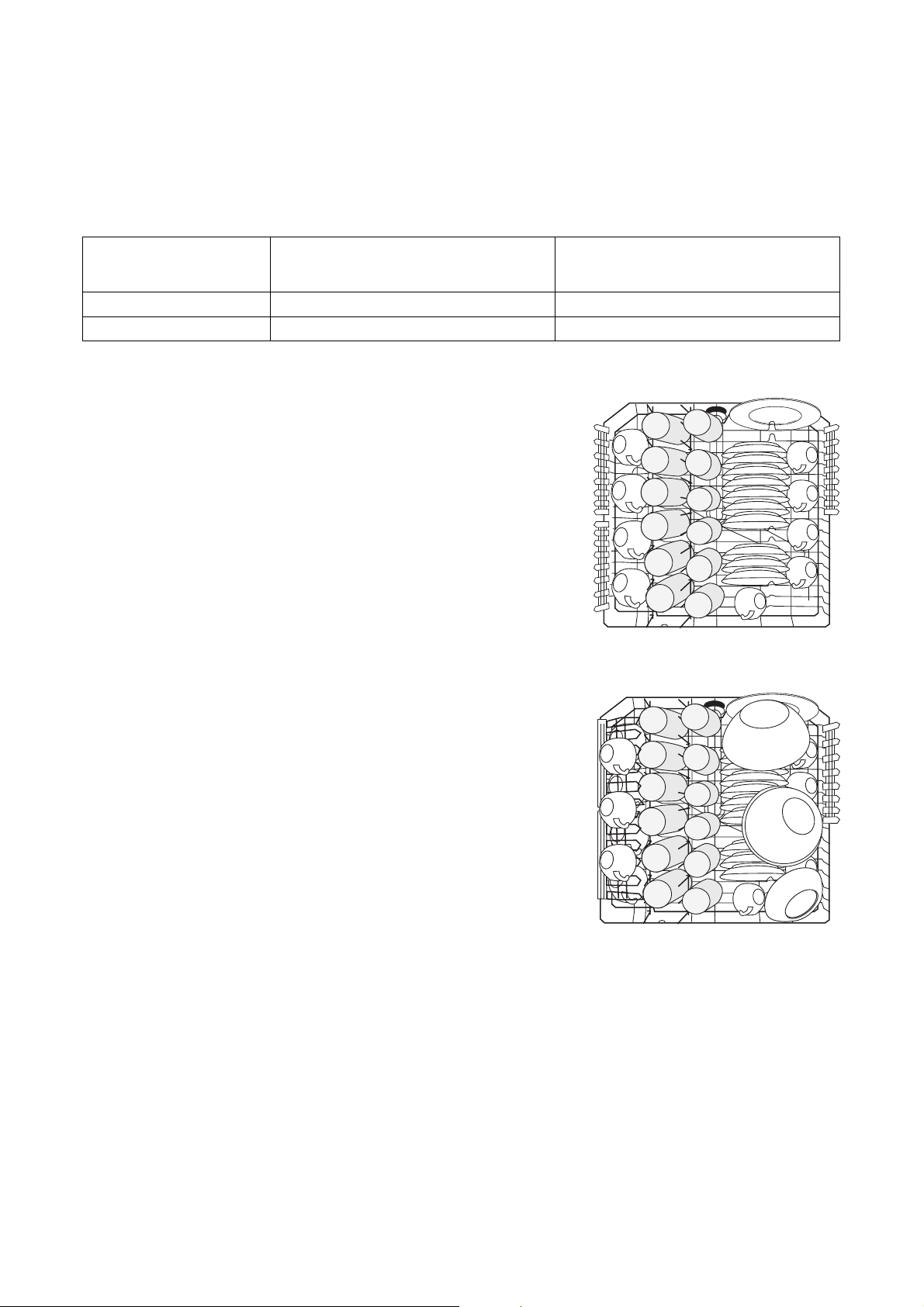

• Geschirrteile auf und unter den klappbaren Tassenauflagen versetzt anordnen, damit das Spülwasser alle Geschirrteile erreicht.
• Für hohe Geschirrteile lassen sich die Tassenauflagen hochklappen.
• Wein-, Sekt- sowie Cognacgläser in die Ausschnitte der Tassenauflagen lehnen bzw. hängen.
• Gläser, Becher usw. können auch auf die beiden
Stachelreihen im Oberkorb links gestellt werden.
Oberkorb in der Höhe verstellen
Maximale Höhe des Geschirrs im
Oberkorb Unterkorb
bei
angehobenem Oberkorb 22 cm 30 cm
bei abgesenktem Oberkorb 24 cm 29 cm
3
Absenken des Oberkorbs
1. Oberkorb ganz herausziehen.
2. Oberkorb am Griff bis zum Anschlag anheben und
Anheben des Oberkorbs
1. Oberkorb ganz herausziehen.
2. Oberkorb am Griff bis zum Anschlag anheben und
Die Höhenverstellung ist auch bei beladenen
Körben möglich.
senkrecht absenken. Der Oberkorb rastet in der
unteren Position ein.
senkrecht absenken. Der Oberkorb rastet in der
oberen Position ein.
17
Page 18
Reinigungsmittel einfüllen
1
Verwenden Sie nur Reinigungsmittel für
Geschirrspüler.
Füllen Sie Reinigungsmittel ein:
Vor Beginn eines Spülprogramms (nicht beim Programm Vorspülen). Reinigungsmittel wird während
des Programms ins Spülwasser abgegeben.
2
Das Fach für Reinigungsmittel ist auf der Innenseite
der Tür.
1. Falls der Deckel geschlossen ist:
2. Reiniger in den Behälter für Reinigungsmittel fül-
3. Deckel zurückklappen und zudrücken, bis dieser
3
Beachten Sie bitte die Dosier- und Lagerempfehlungen der Hersteller auf den Verpakkungen der Reinigungsmittel.
Entriegelungsknopf (1) drücken.
Deckel springt auf.
len. Als Dosierhilfe dienen die Markierungslinien:
„20“ entspricht ca. 20 ml Reiniger,
„30“ entspricht ca. 30 ml Reiniger.
einrastet.
Bei sehr stark verschmutztem Geschirr füllen
Sie zusätzlich Reinigungsmittel in die
Nebenkammer (2).
Dieser Reiniger wird bereits beim Vorspülen
wirksam.
18
Page 19
Verwendung von 3-in-1 Reinigungsmitteltabletten
Allgemeine Hinweise
Bei diesen Produkten handelt es sich um Tabletten
mit kombinierten Reinigungsmittel-, Klarspül- und
Salzfunktionen.
1. Vor Verwendung dieser Produkte müssen Sie
zunächst prüfen, ob das Wasser in Ihrem Haushalt die richtige Härte zur Benutzung dieser Produkte aufweist, wie es die Anweisungen des
Reinigungsmittelherstellers empfehlen (siehe Produktverpackung).
2. Folgen Sie immer den Anweisungen des Reinigungsmittelherstellers, wenn Sie diese Produkte
verwenden.
1
3. Wenn bei Ihrer ersten Verwendung von 3-in-1 Pro-
Legen Sie die Tabletten niemals in den
Innenraum des Geschirrspülers oder den
Besteckkorb, da dadurch die Geschirrspülleistung verringert wird. Legen Sie
die Tabletten immer in den Behälter für
Reinigungsmittel.
dukten irgendwelche Probleme auftreten sollten,
setzen Sie sich doch bitte mit der Kundendienststelle des Reinigungsmittelherstellers in Verbindung (Telefonnummer auf der
Produktverpackung).
Kompaktreiniger
Reinigungsmittel für Geschirrspüler lassen sich
anhand ihrer chemischen Zusammensetzung in zwei
Grundtypen einteilen:
– herkömmliche, alkalische Reiniger mit ätzen-
den Bestandteilen
– niederalkalische Kompaktreiniger mit natürli-
chen Enzymen.
2
50 °C-Spülprogramme in Verbindung mit
Kompaktreinigern entlasten die Umwelt und
schonen Ihr Geschirr, denn diese Spülprogramme sind speziell auf die schmutzlösenden Eigenschaften der Enzyme im
Kompaktreiniger abgestimmt. Deshalb erzielen 50 °C-Spülprogramme in Verbindung mit
Kompaktreinigern die gleichen Reinigungsergebnisse, die sonst nur mit 65 °C-Programmen erreicht werden.
Reinigertabletten
3
Reinigertabletten verschiedener Hersteller
lösen sich unterschiedlich schnell auf. Daher
können einige Reinigertabletten in Kurzprogrammen nicht die ganze Reinigungskraft
entfalten. Verwenden Sie deshalb bei Reinigertabletten Spülprogramme mit Vorspülen.
Spezielle Hinweise
Wenn Sie Kombinationsprodukte verwenden, sind die
Klarspüler- und Salzanzeigen überflüssig. Es kann
deshalb nützlich sein, den Klarspülerzulauf auszuschalten, was jedoch nur bei bestimmten Geschirrspülern möglich ist. Stellen Sie außerdem die
niedrigste Wasserhärteneinstellung ein.
Weitere Informationen finden Sie in dieser Benutzerinformation.
Wenn Sie keine 3-in-1 Produkte mehr verwenden
wollen, gehen Sie bitte wie folgt vor:
• Füllen Sie wieder die Behälter für Salz und Klarspüler.
• Schalten Sie die Wasserhärte auf die höchstmögliche Einstellung und führen Sie drei Normalzyklen ohne Ladung durch.
• Stellen Sie dann die Wasserhärte auf die für Ihre
Gegend erforderliche Einstellung (siehe Benutzerinformation).
Spülprogramme mit Automatik
Bei den AUTOMATIK-Programmen wird über die Trübung des Spülwassers festgestellt, wie stark das
Geschirr verschmutzt ist.
Bei geringer Beladung und leichter Verschmutzung
des Geschirrs dauern die Programmteile „Vorspülen“,
„Reinigen“ und „Zwischenspülen“ kürzer und der
Wasserverbrauch ist geringer.
Bei voller Beladung und starker Verschmutzung des
Geschirrs dauern die Programmteile „Vorspülen“,
„Reinigen“ und „Zwischenspülen“ länger und der
Wasserverbrauch ist höher.
Deshalb können Programmdauer, Wasser- und Energieverbrauch bei AUTOMATIK-Programmen in den
angegebenen Bereichen variieren (siehe Programmtabelle).
Dadurch wird stets eine optimale Reinigung des
Geschirrs bei geringem Wasser- und Energieverbrauch erreicht.
Bei den AUTOMATIK-Programmen wird, abhängig
vom Verschmutzungsgrad des Geschirrs, zusätzlich
die Temperatur des Spülwassers zwischen 50°C bis
65°C automatisch angepaßt.
19
Page 20
Spülprogramm auswählen (Programmtabelle)
Wählen Sie mit Hilfe dieser Tabelle das geeignete Spülprogramm aus:
Geschirrart:
zusätzlich:
Art der
Verschmutzung:
Geeignetes
Spülprogramm:
Programmtaste
drücken:
Programmab-
1)
lauf:
Eß- und Kochgeschirr
– –
stark bis normal
verschmutzt,
angetrocknete
Speisereste
besonders
geeignet bei
Verwendung von
Kompaktreinigern.
65°-50°
Automatik
Vorspülen
Reinigen
Zwischenspülen
Klarspülen
Trocknen
stark
verschmutzt;
angetrocknete
Speisereste,
besonders
Eiweiß und
Stärke
70°
Intensiv
Vorspülen
Reinigen
2x Zwischenspülen
Klarspülen
Trocknen
mit temperaturempfindlichem
Geschirr
normal
verschmutzt
besonders
geeignet bei
Verwendung von
Kompaktreinigern
50°
Normal
3)
Vorspülen
Reinigen
Zwischenspülen
Klarspülen
Trocknen
Kaffee- und
Partygeschirr
mit empfindlichen Gläsern
leicht
verschmutzt
45°
Gläser
–
Reinigen
2x Zwischenspülen
Klarspülen
Trocknen
Alle
Geschirrarten
–
Benutztes
Geschirr, das
im Geschirrspüler gesammelt
und zu einem
späteren Zeitpunkt gespült
werden soll.
Vor-
spülen
Vorspülen
–
–
–
–
Verbrauchswerte:
Dauer
2)
4)
90 – 110 Minuten 110 – 120 Min. 130 – 150 Min. 73 Minuten 12 Minuten
Energie 1,00 – 1,50 kWh 1,75 – 1,95 kWh 0,95 – 1,05 kWh 0,9 kWh < 0,1 kWh
Wasser 13 – 25 Liter 23 – 25 Liter 13 – 15 Liter 15 Liter 4 Liter
1)
Die Spülprogrammabschnitte klingen unterschiedlich leise, da bei einigen Spülprogrammabschnitten das Geschirr zur bes-
seren Reinigung kurzzeitig stärker gespült wird.
2)
Die Verbrauchswerte wurden unter Normbedingungen ermittelt. Sie sind von der Beladung der Geschirrkörbe abhängig.
Abweichungen sind daher unter Praxisbedingungen möglich.
3)
Testprogramm
4)
Ist die Wasserhärte elektronisch auf Stufe 10 eingestellt, kann sich die Programmlaufzeit geringfügig verlängern.
20
Page 21
Spülprogramm starten
1. Überprüfen Sie, ob Geschirr und Besteck im
Geschirrspüler so eingeordnet sind, dass die
Sprüharme sich frei drehen können.
2. Wasserhahn ganz aufdrehen.
3. Tür schließen.
4. EIN/AUS-Taste drücken.
Die Anzeige der EIN/AUS-Taste leuchtet.
5. Programmtaste für das gewünschte Programm
drücken (siehe „Programmtabelle“).
Die Programmanzeige leuchtet. Nach ungefähr 3
Sekunden beginnt das gewählte Spülprogramm.
Im Multidisplay wird die zu erwartende Restlaufzeit für das Programm angezeigt.
3
3
Diese Restlaufzeit wird gegebenenfalls an
Beladungsmenge, Verschmutzungsgrad, etc.
angepasst.
Werden nach Programmstart im Multidisplay
Fehlermeldungen angezeigt, lesen Sie bitte
den Abschnitt „Was tun, wenn...“.
Spülprogramm wechseln/unterbrechen/abbrechen
3
Spülprogramm wechseln
3
Wollen Sie das Spülprogramm zu einem späteren
Zeitpunkt wechseln, gehen Sie wie folgt vor:
1. Taste des neuen Spülprogramms drücken und
2. Programm-Taste loslassen.
Spülprogramm unterbrechen durch Öffnen der Geschirrspülertür
1
1. Geschirrspülertür öffnen.
Wechseln oder unterbrechen Sie ein laufendes Spülprogramm nur, wenn es unbedingt
notwendig ist. Nach Wiederverschließen des
Gerätes wird die eingetretene Luft stark
erhitzt und dehnt sich aus. Dadurch kann
Wasser in die Bodenwanne gelangen und
eventuell das Wasserschutzsystem auslösen.
Wollen Sie innerhalb der ersten 3 Sekunden
nach Programmwahl das Spülprogramm
wechseln, drücken Sie kurz die Taste des
neuen Spülprogramms.
gedrückt halten.
Zunächst blinkt die Anzeige des laufenden Spülprogramms.
Nach einigen Sekunden leuchtet nur noch die
Anzeige des neuen Spülprogramms.
Das neu gewählte Spülprogramm startet.
Beim Öffnen der Tür kann heißer Dampf
austreten. Verbrühungsgefahr! Tür vorsichtig öffnen.
Das Spülprogramm stoppt.
2. Tür schließen.
Das Spülprogramm läuft weiter.
Spülprogramm abbrechen
1. Funktions-Tasten 2 und 3 drücken und gedrückt
halten.
Die Programmanzeige des laufenden Spülprogramms blinkt einige Sekunden und erlischt dann.
2. Funktions-Tasten loslassen.
Das Spülprogramm wurde abgebrochen.
3
Durch Ausschalten des Geschirrspülers wird
ein gewähltes Spülprogramm nur unterbrochen, nicht abgebrochen. Nach erneutem
Einschalten wird das Spülprogramm fortgesetzt.
Beladungserkennung
Wird ein Spülprogramm gestartet, obwohl im Oberund/oder Unterkorb nur wenig Geschirr ist, paßt eine
intelligente Elektronik die Spülwassermenge und die
Dauer des Spülprogrammes der Geschirrmenge an.
Dadurch ist es möglich, auch wenig Geschirr schnell
und wirtschaftlich zu spülen. Bei halber Beladung
(6 Maßgedecke) werden bis zu 2 Liter Wasser und
0,2 kWh Strom eingespart.
Startzeitvorwahl einstellen oder
ändern
Mit der Startzeitvorwahl können Sie einstellen, wann
ein Spülprogramm innerhalb der nächsten 19 Stunden beginnen soll.
Startzeitvorwahl einstellen:
1. EIN/AUS-Taste drücken
2. Taste für Startzeitvorwahl so oft drücken, bis im
Multidisplay die Stundenanzahl blinkt, nach der
das Spülprogramm beginnen soll.
3. Taste für das gewünschte Spülprogramm drücken.
Im Multidisplay blinkt kurz die Laufzeit des
gewählten Programms und danach wieder die
gewählte Startzeit.
Sobald die Stundenanzahl konstant leuchtet, ist
die Startzeitvorwahl aktiviert.
Nach Ablauf der eingestellten Stunden startet das
Spülprogramm automatisch.
Startzeitvorwahl ändern:
Solange das Spülprogramm nicht begonnen hat, können Sie durch Drücken der Taste für Startzeitvorwahl
die eingestellte Startzeitvorwahl noch ändern.
21
Page 22
Startzeitvorwahl löschen:
Solange das Spülprogramm nicht begonnen hat, können Sie die Startzeitvorwahl löschen. Drücken Sie die
Taste für Startzeitvorwahl so oft, bis im Multidisplay
die Laufzeit des gewählten Programms erscheint.
Das gewählte Spülprogramm beginnt sofort.
Spülprogramm wechseln nach Startzeitvorwahl:
Solange das Spülprogramm nicht begonnen hat, können Sie durch Drücken einer Programmtaste das
Spülprogramm noch wechseln.
1. Taste des neuen Spülprogramms drücken und
gedrückt halten.
Zunächst blinkt die Anzeige des bereits gewählten
Spülprogramms.
Nach einigen Sekunden leuchtet nur noch die
Anzeige des neuen Spülprogramms.
2. Programm-Taste loslassen.
Das neu gewählte Spülprogramm startet nach
Ablauf der eingestellten Stunden automatisch.
Geschirrspüler ausschalten
Geschirrspüler erst ausschalten, wenn das Multidisplay „0“ als Restlaufzeit des Spülprogramms anzeigt.
1. EIN/AUS-Taste drücken.
Anzeige der EIN/AUS-Taste erlischt.
1
2. Tür vorsichtig öffnen.
Beim Öffnen der Tür, unmittelbar nach Programmende, kann heißer Dampf austreten.
Deshalb:
Geschirr ausräumen
3
• Heißes Geschirr ist stoßempfindlich. Geschirr
deshalb vor dem Ausräumen abkühlen lassen.
• Lassen Sie am Programmende das Geschirr zum
besseren Trocknen und zum Abkühlen noch ca.
15 Minuten im Geschirrspüler.
• Zuerst Unterkorb, dann Oberkorb ausräumen.
Dadurch vermeiden Sie, daß Restwasser vom
Oberkorb auf Geschirr im Unterkorb tropft und
Wasserflecken zurückläßt.
22
Page 23
Pflege und Reinigung
1
• Bedienteile des Geschirrspülers bei Bedarf nur mit
• Innenbehälter, Türdichtung und Wasserzulauf
Auf keinen Fall handelsübliche Möbelpflegeoder aggressive Reinigungsmittel verwenden.
einem weichen Lappen und warmem, klarem
Wasser reinigen.
gelegentlich auf Verschmutzungen kontrollieren
und gegebenfalls reinigen.
Reinigung der Siebe

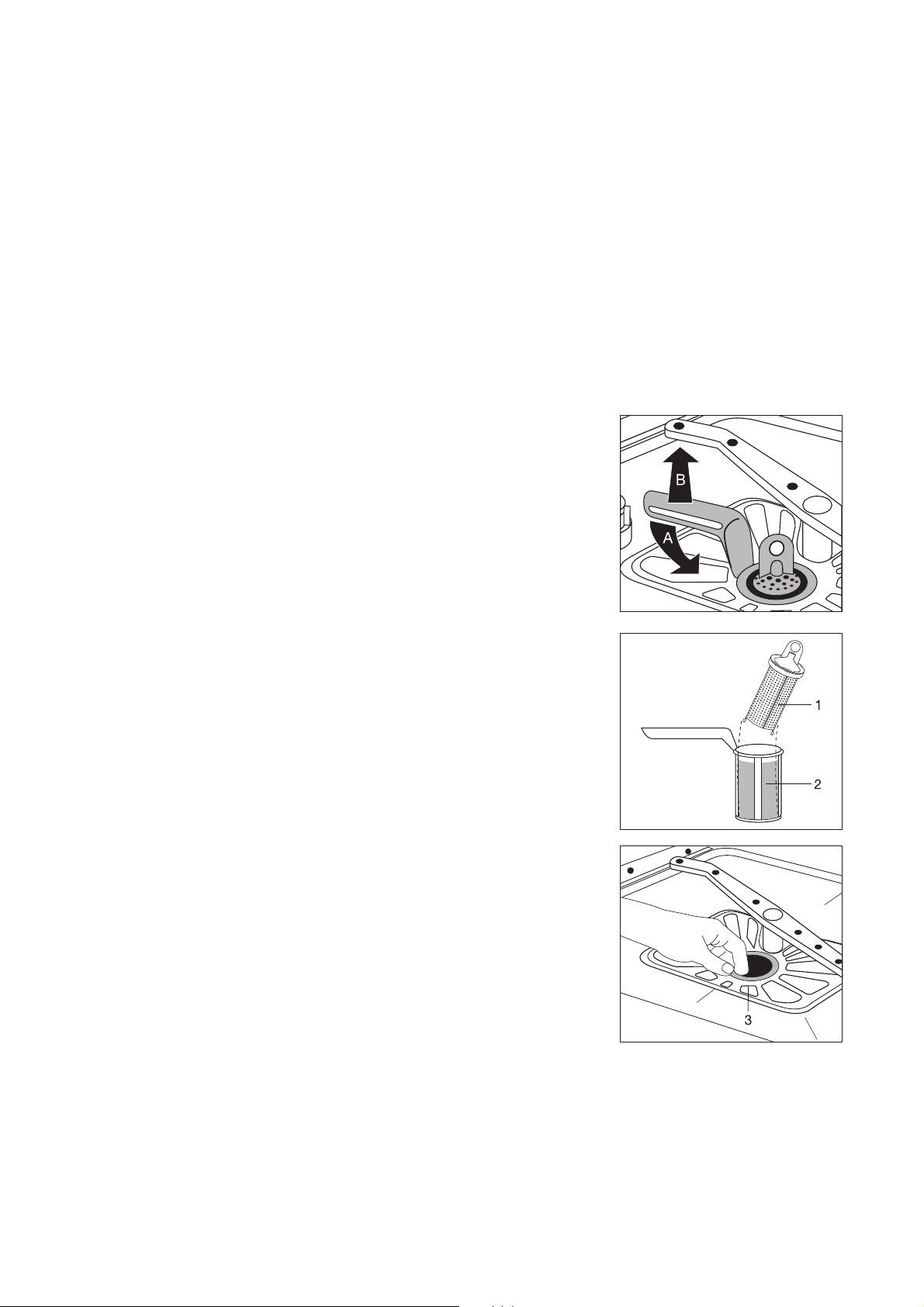

3 Die Siebe müssen regelmäßig kontrolliert
1. Tür öffnen, Unterkorb herausnehmen.
2. Griff etwa um ¼ Umdrehung entgegen dem Uhr-
und gereinigt werden. Verschmutzte Siebe
beeinträchtigen das Spülergebnis.
zeigersinn(A) schwenken und Siebsystem herausnehmen (B).
3. Feinsieb (1) an der Grifföse fassen und aus dem
Mikrofilter (2) herausziehen.
4. Alle Siebe unter fließendem Wasser gründlich reinigen.
5. Flächensieb (3) aus dem Spülraumboden nehmen
und auf beiden Seiten gründlich reinigen.
6. Flächensieb wieder einsetzen.
7. Feinsieb in den Mikrofilter einsetzen und zusam-
menstecken.
8. Siebsystem einsetzen und durch Schwenken des
Griffs im Uhrzeigersinn bis zum Anschlag verriegeln. Darauf achten, dass das Flächensieb nicht
über den Spülraumboden heraussteht.
1
Ohne Siebe darf auf keinen Fall gespült werden.
23
Page 24
Was tun, wenn...
Versuchen Sie mit Hilfe der hier aufgeführten Hinweise kleinere Störungen am Geschirrspüler selbst
zu beheben. Wenn Sie bei einer der hier aufgeführten Störungen oder zur Behebung eines Bedien-
fehlers den Kundendienst in Anspruch nehmen,
erfolgt der Besuch des Kundendienst-Technikers
auch während der Garantiezeit nicht kostenlos.
...Fehlermeldungen angezeigt werden.
Blinken oder leuchten auf der Bedienblende Anzeigen auf, die in der nachfolgenden Tabelle beschrieben sind, können Sie den Fehler eventuell selbst
beheben:
Störung Mögliche Ursache Abhilfe
Wasserhahn ist verstopft oder verkalkt. Wasserhahn reinigen.
Wasserhahn ist geschlossen. Wasserhahn öffnen.
Sieb (falls vorhanden) in der SchlauchverDie Programmanzeige des
gewählten Spülprogramms
blinkt, das Multidisplay
zeigt den Fehlercode Å10
an:
es läuft kein Wasser in den
Geschirrspüler.
schraubung am Wasserhahn ist verstopft.
Siebe im Spülraumboden sind verstopft.
Sieb in der Schlauchverschraubung
reinigen.
Taste des angefangenen Spülprogramms drücken;
anschließend Spülprogramm abbrechen (siehe Kapitel: Spülprogramm
starten);
Siebe reinigen (siehe Kapitel: Reinigung der Siebe).
Wasserzulaufschlauch ist nicht korrekt
verlegt.
Die Programmanzeige des
gewählten Spülprogramms
blinkt, das Multidisplay
zeigt den Fehlercode Å20
an.
Das Multidisplay zeigt den
Fehlercode Å30 an.
Nach Behebung des Fehlers Å10 oder Å20 die
Taste des angefangenen Spülprogramms drücken.
Das Spülprogramm läuft weiter.
Wird der Fehler erneut angezeigt, verständigen Sie
bitte den Kundendienst.
3
Bei allen anderen angezeigten Fehlern bitte
den Kundendienst verständigen und die Fehleranzeige nennen.
Der Siphon ist verstopft. Siphon reinigen.
Wasserablaufschlauch ist nicht korrekt
verlegt.
Das Wasserschutzsystem hat angespro-
chen.
Schlauchverlegung überprüfen.
Schlauchverlegung überprüfen.
Wasserhahn schließen und Kundendienst verständigen.
24
Page 25
...es Probleme beim Betrieb des Geschirrspülers gibt.
Störung Mögliche Ursache Abhilfe
Programm startet nicht.
Im Spülraum sind Rostflecken sichtbar.
Pfeifendes Geräusch
beim Spülen.
Geschirrspülertür ist nicht richtig
geschlossen.
Netzstecker ist nicht eingesteckt. Netzstecker einstecken.
Sicherung der Hausinstallation ist nicht in
Ordnung.
Bei Geschirrspülermodellen mit Startzeitvorwahl: Eine Startzeit ist vorgewählt.
Spülraum besteht aus rostfreiem Edelstahl.
Rostflecken im Spülraum sind auf Fremdrost zurückzuführen (Rostteilchen aus Wasserleitung, von Töpfen, Bestecken usw.).
Beseitigen Sie solche Flecken mit einem
handelsüblichen Edelstahlputzmittel.
Das Pfeifen ist unbedenklich. Anderen Markenreiniger verwenden.
Tür schließen.
Sicherung ersetzen.
Falls Geschirr sofort gespült werden
soll, bei Geräten
- mit Multidisplay die Startzeit auf
0 Stunden stellen.
- ohne Multidisplay die Startzeitvorwahl
löschen.
Nur geeignetes Besteck und Geschirr
spülen.
Deckel des Vorratsbehälters für Spezialsalz fest schließen.
...das Spülergebnis nicht zufriedenstellend ist.
Das Geschirr wird nicht sauber.
• Es wurde nicht das richtige Spülprogramm
gewählt.
• Geschirr war so eingeordnet, daß das Spülwasser
nicht alle Teile erreicht hat. Die Geschirrkörbe dürfen nicht überladen sein.
• Siebe im Spülraumboden sind nicht sauber oder
falsch eingesetzt.
• Es wurde kein Marken-Reinigungsmittel verwendet oder zu wenig dosiert.
• Bei Kalkbelägen auf dem Geschirr: Vorratsbehälter für das Spezialsalz ist leer oder die Wasserenthärtungsanlage ist falsch eingestellt.
• Ablaufschlauch ist nicht korrekt verlegt.
Das Geschirr wird nicht trocken und
bleibt ohne Glanz.
• Es wurde kein Marken-Klarspüler verwendet.
• Vorratsbehälter für den Klarspüler ist leer.
Auf Gläsern und Geschirr sind Schlieren,
Streifen, milchige Flecken oder blauschimmernder Belag.
• Klarspülerdosierung niedriger einstelllen.
Auf Gläsern und Geschirr sind angetrocknete Wassertropfen.
• Klarspülerdosierung höher einstelllen.
• Der Reiniger kann die Ursache sein. Kontaktieren
Sie den Kundenberater des Reinigungsmittelherstellers.
25
Page 26
Technische Daten
Fassungsvermögen: 12 Maßgedecke einschließlich Servicegeschirr
Zulässiger Wasserdruck: 1-10 bar (=10-100 N/cm
Elektrischer Anschluß: Angaben über den elektrischen Anschluß stehen auf dem Typschild am rechten
Innenrand der Geschirrspülertür.
Geschirrspüler: Standgeräte
Abmessungen: 850 x 598 x 598 (H x B x T in mm)
max. Gewicht: 54 Kg
Integrierbare und Unterbau-Geschirrspüler
Abmessungen: 820 - 880 x 596 x 570 (H x B x T in mm)
max. Gewicht: 50 Kg
Vollintegrierbare Geschirrspüler
Abmessungen: 820 - 880 x 596 x 546 (H x B x T in mm)
max. Gewicht: 50 Kg
2
= 0.1-1.0 MPa)
;
Dieses Gerät entspricht den folgenden EGRichtlinien
• 73/23/EWG vom 19.02.1973 – Niederspannungsrichtlinie
• 89/336/EWG vom 03.05.1989, (einschließlich Änderungsichtlinie 92/31/
EWG) – EMV-Richtlinie
26
Page 27
Hinweise für Prüfinstitute
Die Prüfung nach EN 60704 muß bei voller Beladung mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden.
Die Prüfungen nach EN 50242 müssen mit vollem Salzbehälter des Wasserenthärters, mit vollem Vorratsbehälter für Klarspüler und mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden.
Volle Beladung:
12 Maßgedecke einschl. Servicegeschirr
Reinigerdosierung : 5g + 25g (Typ B) 20g (Typ B)
Klarspülereinstellung: 4 (Typ III) 4 (Typ III)
Halbvolle Beladung:
6 Maßgedecke einschl. Servicegeschirr,
jeden zweiten Stellplatz freilassen
Einordnungsbeispiel: Oberkorb *
Einordnungsbeispiel: Oberkorb *
* Tassenauflage gegebenenfalls von rechts nach links versetzen. Dabei unbedingt auf gleiche Einhänge-Höhe achten!
27
Page 28

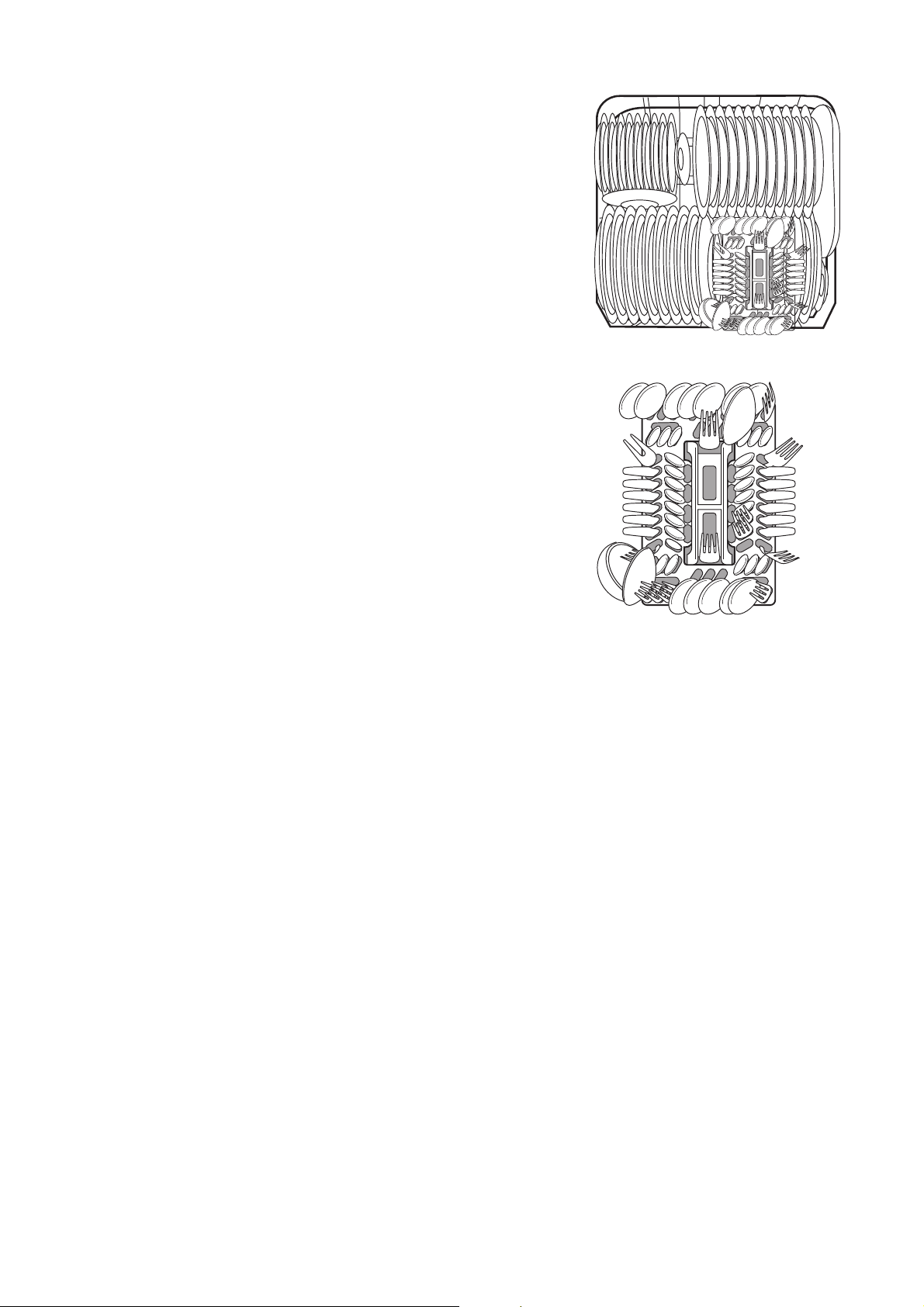

Einordnungsbeispiel: Unterkorb
Einordnungsbeispiel: Besteckkorb
Einige Geschirrspülermodelle haben Besteckkörbe
ohne Besteckgitter.
28
Page 29
AUFSTELL- UND ANSCHLUßANWEISUNG
Aufstellen des Geschirrspülers
• Geschirrspüler muß standsicher und waagrecht
ausgerichtet auf festem Boden aufgestellt werden.
• Um Bodenunebenheiten auszugleichen und Gerätehöhe an andere Möbel anzugleichen, Schraubfüße herausschrauben :
– mit einem Schraubendreher.
• Bei Unterbau-, integrierbaren und vollintegrierbaren Geschirrspülern sind die hinteren Gerätefüße
mit einem Schraubendreher vorne am Gerät einzustellen.
• Ablaufschlauch, Zulaufschlauch und Netzkabel
müssen innerhalb des Sockelrücksprungs hinten
frei beweglich verlegt sein, damit diese weder
abgeknickt noch abgequetscht werden können.
• Der Geschirrspüler muß außerdem fest mit der
durchgehenden Küchen-Arbeitsplatte oder mit
den benachbarten Möbeln verschraubt sein.
Diese Maßnahme ist zwingend notwendig, damit
die nach VDE-Vorschrift erforderliche Kippsicherheit garantiert ist.
• Beachten Sie bei Einbau des Geschirrspülers in
einen Hochschrank das AMK-Merkblatt „Zum
Hocheinbau von Geschirrspülern“.
Sie können das Merkblatt unter folgender Adresse
anfordern:
AMK-Geschäftsstelle
Postfach 240161, 68171 Mannheim
Telefon: 0621 / 8506100
Telefax: 0621 / 8506101
E-Mail : [email protected]
Integrierbarer Geschirrspüler
(siehe beiliegende Montageschablone)
3
Breite: 591 – 594 mm
Dicke: 16 – 24 mm
Höhe:
(variabel)
Gewicht: max. 8 kg
Die Gerätetür kann mit einer Holzplatte/
Möbelplatte folgender Abmessungen verkleidet werden:
abhängig von - Nischenhöhe
- Sockelhöhe
- Anpassung an Fugenverlauf benachbarter Möbel
Das genaue Höhenmaß muß am Aufstellort von den
benachbarten Möbeln abgemessen werden.
29
Page 30
Anschließen des Geschirrspülers
Wasseranschluß
Der Geschirrspüler hat Sicherheitseinrichtungen, die
den Rückfluß von Spülwasser in das Trinkwasser-Leitungsnetz verhindern und den geltenden wassertechnischen Sicherheitsvorschriften entsprechen.
• Der Geschirrspüler kann an Kaltwasser und an
Warmwasser bis max. 60 °C angeschlossen werden.
• Der Geschirrspüler darf nicht an offene Warmwassergeräte und Durchlauferhitzer angeschlossen werden.
Zulässiger Wasserdruck
Niedrigster zulässiger Wasserdruck:
2
1 bar (=10N/cm
Höchster zulässiger Wasserdruck:
10 bar (=100 N/cm
=100 kPa)
2
=1 MPa)
Unter 1 bar Wasserdruck ziehen Sie bitte ihren Installateur zu Rate.
Bei mehr als 10 bar Wasserdruck muß ein Druckminderventil vorgeschaltet werden (bei Ihrem Fachhändler zu beziehen).
Zulaufschlauch anschließen

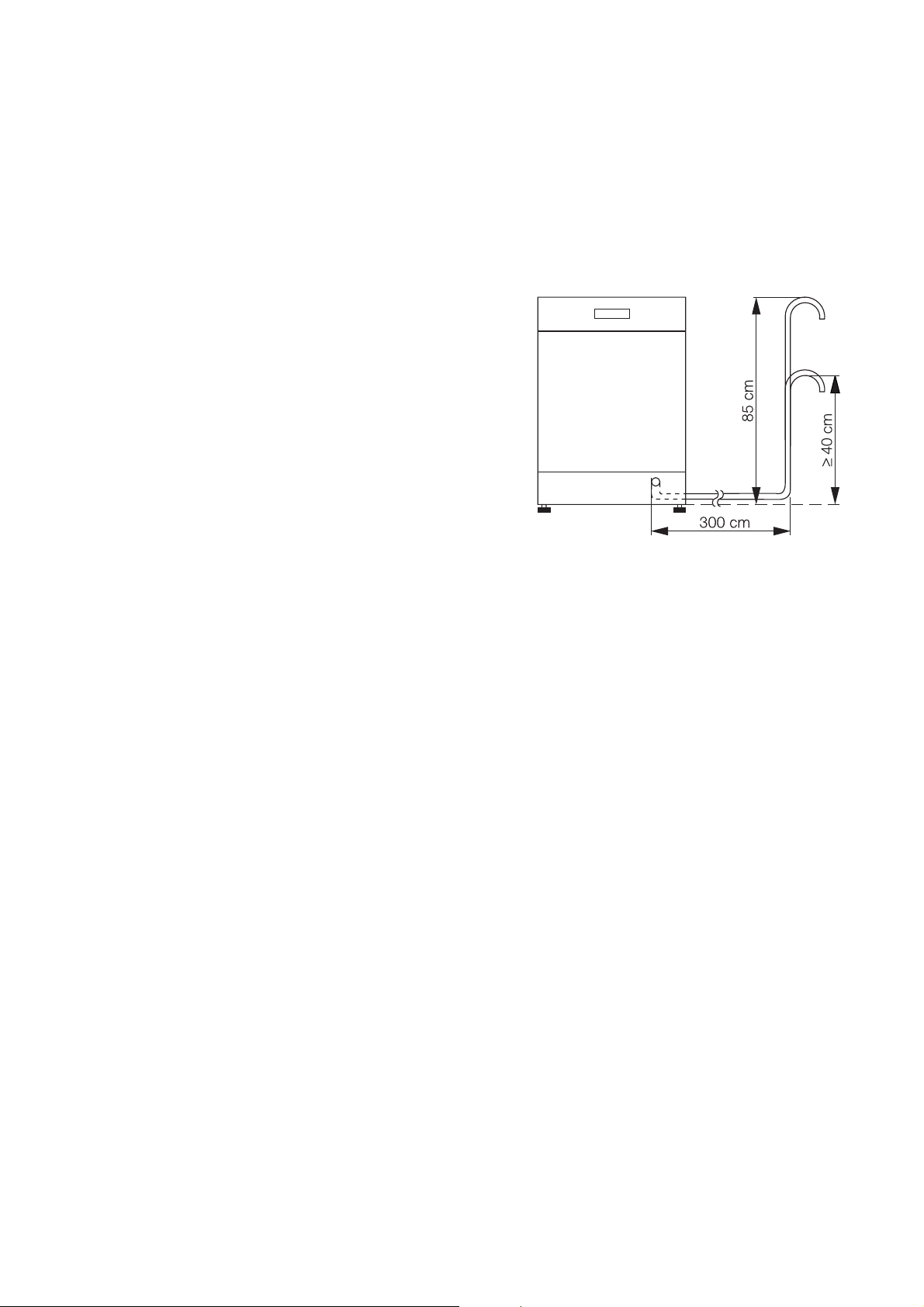

1
Zulaufschlauch mit der Schlauchverschraubung (ISO
228-1:2000) an einen Wasserhahn mit Außengewinde (¾ Zoll) anschließen. Der Zulaufschlauch ist
entweder mit einer Kunststoff- oder mit einer MetallAnschlussmutter ausgestattet:
3
Der Zulaufschlauch darf beim Anschließen
nicht geknickt, gequetscht oder in sich verschlungen sein.
– Kunststoff-Anschlussmutter der Schlauchver-
schraubung nur von Hand anziehen.
– Metall-Anschlussmutter der Schlauchver-
schraubung unbedingt mit einem Werkzeug
anziehen. Anschließend die Dichtheit visuell
überprüfen (sicherstellen, dass der Wasserhahn nicht tropft).
Damit die Wasserentnahme in der Küche
nicht eingeschränkt wird, empfehlen wir,
einen zusätzlichen Wasserhahn zu installieren oder an den vorhandenen Wasserhahn
ein Abzweigstück anzubauen.
• Benötigen Sie einen längeren Zulaufschlauch als
den mitgelieferten, so sind folgende vom Fachhandel angebotenen VDE-zugelassenen kompletten Schlauchsatz zu verwenden:
– Schlauchsatz „WRflex 100“
(E-Nr.: 911 239 034)
– Schlauchsatz „WRflex 200“
(E-Nr.: 911 239 035)
30
Page 31
3
Das folgende Kapitel gilt nur für Geschirrspüler, die an der Schlauchverschraubung zum
Wasserhahn ein Sicherheitsventil haben:
Zulaufschlauch mit Sicherheitsventil
Nach Anschluß des doppelwandigen Zulaufschlauchs befindet sich das Sicherheitsventil direkt
am Wasserhahn. Daher steht der Zulaufschlauch nur
während des Wasserzulaufs unter Druck.Wird der
Zulaufschlauch dabei undicht, unterbricht das Sicherheitsventil den Wasserzulauf und die Entleerungspumpe im Geschirrspüler schaltet sich ein.
1
Bitte beachten Sie beim Verlegen des
Zulaufschlauchs:
– Im doppelwandigen Zulaufschlauch ist die
elektrische Leitung für das Sicherheitsventil.
Weder Zulaufschlauch noch Sicherheitsventil
unter Wasser tauchen.
– Ist der Zulaufschlauch oder das Sicherheits-
ventil beschädigt, sofort Netzstecker ziehen.
– Zulaufschlauch mit Sicherheitsventil darf nur
vom Fachmann/Kundendienst ausgetauscht
werden.
31
Page 32
Wasserablauf
Ablaufschlauch
1
• Anschluß des Ablaufschlauches:
Der Ablaufschlauch darf nicht geknickt,
gequetscht oder in sich verschlungen sein.
– maximal zulässige Höhe: 1 Meter.
– minimal erforderliche Höhe 40 cm über der
Geräteunterkante.
Verlängerungsschläuche
• Verlängerungsschläuche sind über den Fachhandel oder unseren Kundendienst zu beziehen. Der
Innendurchmesser der Verlängerungsschläuche
muß 19 mm betragen, damit die Gerätefunktion
nicht gestört wird.
• Verlängerungsschläuche dürfen höchstens
3 Meter waagrecht verlegt sein und die maximal
zulässige Höhe für den Anschluß des Ablaufschlauches beträgt dann 85 cm.
Siphonanschluß
• Die Tülle des Ablaufschlauches (ø 19 mm) paßt
auf alle gängigen Siphontypen. Der Außendurchmesser des Siphonanschlusses muß mindestens
15 mm sein.
• Der Ablaufschlauch muß mit der beiliegenden
Schlauchschelle am Siphonanschluß befestigt
werden.
Wasserablauf bei hoch eingebautem
Geschirrspüler
Liegt bei hoch eingebautem Geschirrspüler der
Anschluß des Ablaufschlauches weniger als 30cm
über der Geräteunterkante, muss der Bausatz
ET 111099520 vom Kundendienst eingebaut werden.
Wasserablauf in Spülbecken (nur bei
Standgerät möglich)
Falls Sie den Ablaufschlauch in ein Spülbecken einhängen wollen, verwenden Sie einen aufsteckbaren
Schlauchkrümmer. Sie erhalten diesen beim Kundendienst unter der Ersatzteilnummer ET 646 069 190.
1. Krümmer auf den Ablaufschlauch aufstecken.
2. Ablaufschlauch gegen Abrutschen vom Spül-
beckenrand sichern.
Schnur durch das Loch des Schlauchkrümmer
ziehen und an der Wand oder am Wasserhahn
befestigen.
32
Page 33
Wasserschutzsystem
Zum Schutz gegen Wasserschäden ist der Geschirrspüler mit einem Wasserschutzsystem ausgestattet.
Im Fehlerfall unterbricht das Sicherheitsventil im
Zulaufschlauch sofort den Wasserzulauf und die Entleerungspumpe schaltet sich ein. Damit kann Wasser
weder aus- noch überlaufen. Im Gerät befindliches
Restwasser wird automatisch abgepumpt.
Elektrischer Anschluß
1
Achten Sie beim Anschluß auf die VDE-Bestimmungen und gegebenenfalls auf die Zusatzbestimmungen der örtlichen Elektrizitätswerke.
Nach dem Einbau dürfen spannungsführende Teile
und betriebsisolierte Leitungen mit dem Prüffinger
nach EN 60335/DIN VDE 0700 nicht berührbar sein.
Für den elektrischen Anschluß finden Sie die Angaben auf dem Typschild am rechten Innenrand der
Geschirrspülertür. Ist das Gerät umschaltbar ausgeführt, sind zusätzlich die Hinweise des in der Netzanschlußdose befindlichen Umschaltschemas zu
beachten.
Vergewissern Sie sich vor dem Anschließen, daß die
auf dem Typschild des Geräts angegebene Nennspannung und Stromart mit Netzspannung und
Stromart am Aufstellort übereinstimmen. Die erforderliche elektrische Absicherung ist ebenfalls auf
dem Typschild zu entnehmen.
Gemäß den technischen Anschlußbedingungen der Elektrizitätsunternehmen darf ein
Festanschluß an das elektrische Netz nur
von einem zugelassenen Elektroinstallateur
durchgeführt werden.
Um Geschirrspüler vom Netz zu trennen, Netzstecker
ziehen.
Achtung: Der Stecker muß auch nach Aufstellung
des Gerätes zugänglich bleiben.
Ist das Gerät durch einen festen Anschluß mit dem
Netz verbunden, so muß es durch Installationsmaßnahmen mit einer allpoligen (N,L1) Trennvorrichtung
(z.B. Fi-Schutzschalter) mit einer Kontaktöffnungsweite von > 3 mm vom Netz getrennt werden.
33
Page 34

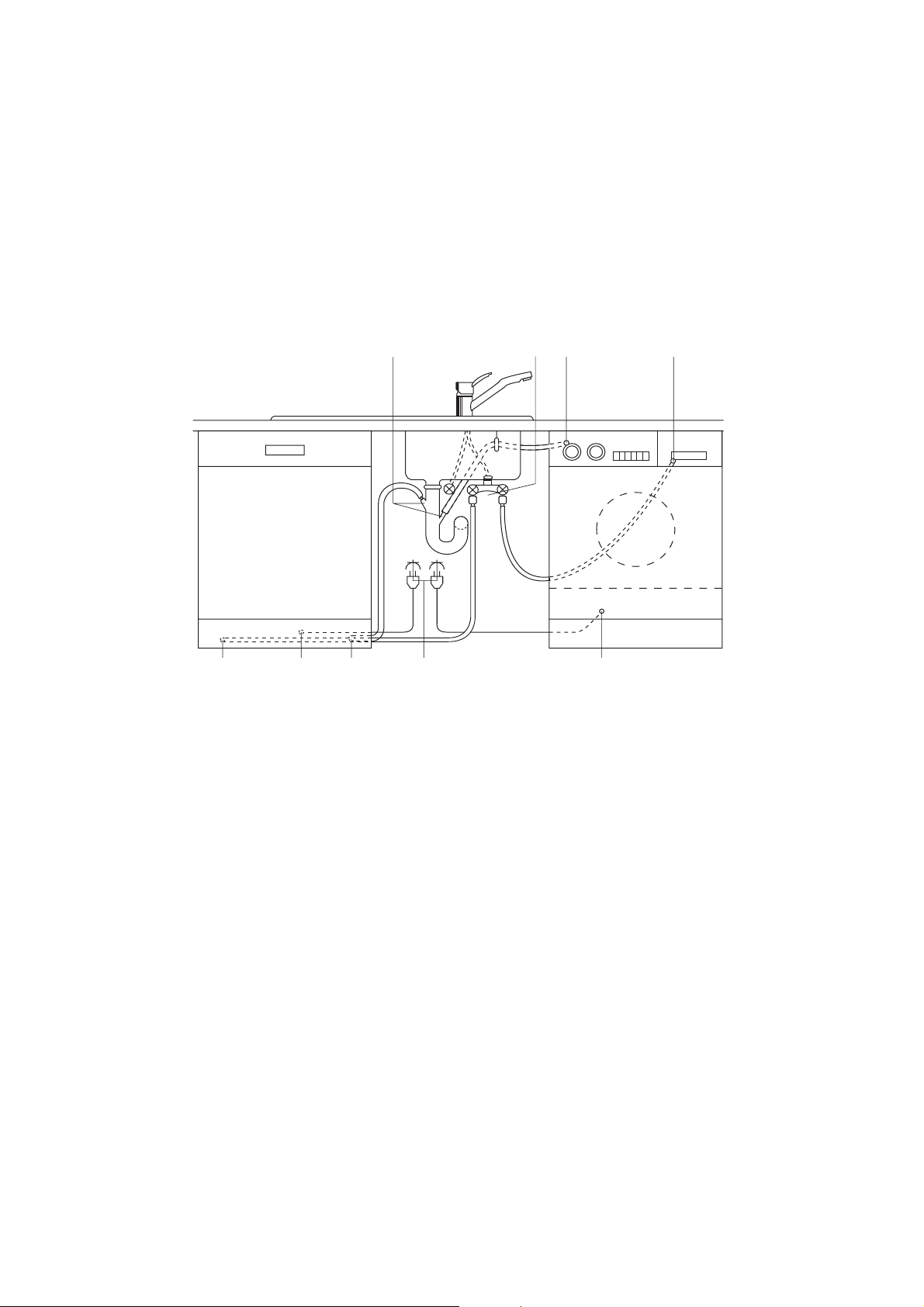

Anschlußtechnik
Zulauf- und Ablaufschläuche sowie das Netzkabel
müssen seitlich vom Geschirrspüler angeschlossen
werden, da hinter dem Gerät kein Platz dafür ist.
Das nachfolgende Beispiel einer Sanitär- und Elektroinstallation kann nur eine Empfehlung sein, da
maßgebend die Gegebenheiten am Aufstellort sind
(vorhandene Anschlüsse, örtliche Anschlußvorschriften der Energie- bzw. der Wasserwerke, usw...).
Wasserzulauf
2 Stutzen 45° oder gerade,
außen ø 19 mm, Länge 30 mm
Elektrische
Zuleitung
Wasserablauf
Elektro Anschluß
Doppelventil
Wasserablauf
Elektrische
Zuleitung
Wasserzulauf
34
Page 35
SERVICE
Im Kapitel „Was tun, wenn...“ sind die wichtigsten
Fehlerquellen zusammengestellt, die Sie selbst
beheben können.
Wenn Sie trotzdem für einen der aufgeführten Hinweise oder aufgrund von Fehlbedienung den Kundendienst in Anspruch nehmen, so erfolgt der
Besuch des Kundendienst-Technikers auch während
der Garantiezeit nicht kostenlos.
Wenn Sie für eine Störung keinen Hinweis in dieser
Gebrauchsanweisung finden, wenden Sie sich bitte
an den Kundendienst.
Geben Sie dem Kundendienst die PNC-Nummer und
die S-No (Seriennummer) an, die Sie auf dem Typschild finden. Es befindet sich am rechten Innenrand
der Tür.
Damit Sie die Nummern bei der Hand haben, emp-
fehlen wir, sie hier einzutragen:
Modell:
PNC :
S-No :
Kaufdatum:
............................................................
............................................................
............................................................
............................................................
35
Page 36
822 961 762 - 00 - 0704 Änderungen vorbehalten
The Electrolux Group. The world´s No.1 choice.
Die Electrolux-Gruppe ist der weltweit größte Hersteller von gas- und strombetriebenen Geräten für die Küche, zum Reinigen und für Forst und Garten. Jedes Jahr
verkauft die Electrolux-Gruppe in über 150 Ländern der Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubsauger, Motorsägen und
Rasenmäher) mit einem Wert von rund 14 Mrd. USD.
Loading...
