Benutzerinformation

Geschirrspüler

ESI 66032

We were thinking of you when we made this product

Willkommen bei Electrolux! electrolux 3

Willkommen bei Electrolux!

Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von Electrolux entschieden haben, welches Ihnen sicherlich viel Freude bereiten wird. Es ist unser Bestreben, eine breite Vielfalt von Qualitätsprodukten anzubieten, die helfen, Ihr Leben etwas komfortabler zu machen. Sie finden einige Beispiele auf der vorletzten Seite in diesem Heft. Bitte nehmen Sie sich einige Minuten, diese Benutzerinformation zu lesen, um voll von den Vorteilen Ihres neuen Gerätes profitieren zu können. Wir sind sicher, dass wird Ihr Leben zukünftig etwas leichter machen. Wir wünschen eine gute Zeit.

4 electrolux Inhalt

Inhalt

Sicherheitshinweise	5
Produktbeschreibung	7
Bedienblende	8
Erste Benutzung	11
Tägliche Benutzung	16
Spülprogramme	29
Reinigung und Pflege	30
Störung, was tun?	32
Technische Daten	35
Hinweise für Prüfinstitute	37
Installation	38
Umweltschutz	43
Garantiebedingungen	44

Folgende Symbole werden im Text verwendet:

Wichtige Hinweise, die Ihrer persönlichen Sicherheit dienen und Ihnen helfen, Geräteschäden zu vermeiden.

Allgemeine Informationen und Empfehlungen

Umweltinformationen

Sicherheitshinweise electrolux 5

Sicherheitshinweise

Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegenden Sicherheitshinweise aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Bedienungsanleitungen gut auf, die bei einem Weiterverkauf des Gerätes dem neuen Besitzer zu übergeben sind, so dass jeder während der gesamten Lebensdauer der Maschine über den Gebrauch und die Sicherheitseinrichtungen informiert ist.

Bestimmungsgemäßer Gebrauch

●Dieser Geschirrspüler ist nur zum Reinigen von spülmaschinenfestem Haushaltsgeschirr bestimmt.

●Keine Lösungsmittel in den Geschirrspüler geben. Es besteht Explosionsgefahr.

●Messer und andere spitze Gegenstände müssen mit der Spitze nach unten in den Besteckkorb gestellt oder waagerecht in den oberen Korb gelegt werden.

●Nur für Geschirrspüler geeignete Produkte (Klarspül-, Reinigungsmittel und Salz) verwenden.

●Nicht die Tür während des Gerätebetriebs öffnen; es kann heißer Dampf austreten.

●Kein Geschirr vor dem Ende des Spülgangs aus dem Geschirrspüler entnehmen.

●Ziehen Sie nach dem Gebrauch den Netzstecker und drehen Sie den Wasserhahn zu.

●Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets Original - Ersatzteile.

●Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Reparaturen durch unerfahrene Personen können zu schwerwiegenden Fehlfunktionen und Verletzungen führen. Wenden Sie sich an den lokalen Kundendienst. Bestehen Sie immer auf Original-Ersatzteilen.

Allgemeine Sicherheitshinweise

●Spülmittel für Geschirrspüler können Verbrennungen an Augen, Mund und Kehle verursachen. Sie können lebensgefährlich sein! Halten

Sie sich immer an die Sicherheitsanweisungen der Spülmittelhersteller.

●Das Wasser in Ihrem Geschirrspüler ist kein Trinkwasser. In der Maschine können immer Spülmittelrückstände vorhanden sein.

●Sorgen Sie dafür, dass die Tür des Geschirrspülers außer beim Beund Entladen immer geschlossen ist. So verhindern Sie, dass jemand über die offene Tür stolpern und sich verletzen kann.

●Setzen oder stellen Sie sich nie auf die offene Tür.

6 electrolux Sicherheitshinweise

Kindersicherung

●Dieses Gerät ist nur für den Gebrauch durch Erwachsene bestimmt. Der Geschirrspüler darf nicht von unbeaufsichtigten Kindern benutzt werden.

●Halten Sie das Verpackungsmaterial von Kindern fern. Erstickungsgefahr.

●Spülmittel außer Reichweite von Kindern aufbewahren.

●Halten Sie Kinder vom geöffneten Geschirrspüler fern.

Installation

●Kontrollieren Sie das Gerät auf Transportschäden. Nehmen Sie niemals ein schadhaftes Gerät in Betrieb. Verständigen Sie Ihren Händler, wenn Ihr Geschirrspüler beschädigt ist.

●Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.

●Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeiten dürfen nur von qualifizierten Fachkräften ausgeführt werden.

●Aus Sicherheitsgründen dürfen keine Änderungen an den technischen Merkmalen oder dem Produkt selbst vorgenommen werden.

●Benutzen Sie den Geschirrspüler nie mit einem beschädigten Netzkabel oder einem defekten Wasserschlauch oder wenn die Bedienblende, die Arbeitsfläche oder der Sockel defekt sind, so dass das Geräteinnere frei zugänglich ist. Wenden Sie sich zur Vermeidung von Unfällen an den lokalen Kundendienst.

●Die Seiten des Geschirrspülers dürfen auf keinen Fall angebohrt werden, da dadurch die hydraulischen und elektrischen Bauteile beschädigt werden können.

Halten Sie sich für den elektrischen und den Wasseranschluss strikt an die Anweisungen der betreffenden Abschnitte.

Produktbeschreibung

1Oberkorb

2Wasserhärteregler

3Salzbehälter

4Behälter für Reinigungsmittel

5Dosiergerät für Klarspülmittel

6Typenschild

7Filter

8Unterer Sprüharm

9Oberer Sprüharm

Produktbeschreibung electrolux 7

Die Innenbeleuchtung des Geschirrspülers wird automatisch beim Öffnen und Schließen der Tür einund ausgeschaltet.

Innenbeleuchtung durch LED der KLASSE 1 in Übereinstimmung mit EN 60825-1: 1994 + A1:2002 + A2:2001

Wenden Sie sich für einen eventuellen Austausch der Lampe an den Kundendienst.

8 electrolux Bedienblende

Bedienblende

1Ein-/Aus- Taste

2Programmwahltasten

3Zeitvorwahltaste

4Programmtastenzeigelämpchen, Digital-Display und Kontrollleuchten

Im Digital-Display wird Folgendes angezeigt:

-der Härtegrad, auf den der Wasserenthärter eingestellt ist,

-die ungefähre Restlaufzeit des laufenden Programms,

-die Ein-/Abschaltung des Klarspüldosierers (NUR bei aktivierter „Multi-tab“ Funktion),

-das Ende des Spülprogramms (eine Null erscheint im Digital-Display),

-der Ablauf der Zeitvorwahl ,

-Fehlercodes im Fall von Fehlfunktionen des Geschirrspülers.

	Bedienblende electrolux 9
	Kontrollleuchten
Laufendes Programm	Sie leuchtet nach dem Start des Spülprogramms
	auf und bleibt während der gesamten Dauer des
	Spülprogramms eingeschaltet.
	Sie erlischt nach dem Ende des Spülprogramms.
Programmende	Sie leuchtet nach dem Ende des
	Spülprogramms auf.
Funktion “Multi-tab”	Zeigt an, ob die Funktion “Multi-tab”
	(siehe “Die Funktion Multi-tab”) einoder
	ausgeschaltet ist.
Salz	Leuchtet auf, sobald Spezialsalz nachgefüllt
	werden muss.
Klarspülmittel	Leuchtet auf, sobald Klarspülmittel nachgefüllt
	werden muss.

Die Salzund KlarspülmittelKontrollleuchten leuchten nie während eines Spülprogramms auf, selbst wenn Salz oder Klarspülmittel nachgefüllt werden müssen.

Die Salzkontrolllampe kann noch 2-6 Stunden nach dem Nachfüllen von Salz leuchten, vorausgesetzt, der Geschirrspüler bleibt eingeschaltet. Bei Verwendung von Salz, das sich langsamer auflöst, kann dieser Vorgang länger dauern. Der Gerätebetrieb wird dadurch nicht beeinträchtigt.

10 electrolux Bedienblende

Einstellmodus

Bitte beachten Sie, dass:

-beim Einstellen des Wasserenthärters,

-beim Aktivieren/Deaktivieren der Klarspüldosierung

der Geschirrspüler in den Einstellmodus geschaltet werden

MUSS:

●Sie drücken die Ein-/Ausschalttaste, die Anzeigelämpchen ALLER Programmtasten leuchten = das Gerät ist im Einstellmodus.

●Sie drücken die Ein-/Ausschalttaste, das Anzeigelämpchen nur EINER Programmtaste leuchtet = das zuletzt ausgeführte oder ausgewählte Programm ist noch immer eingestellt.

In diesem Fall muss das Programm abgebrochen werden, damit das Gerät wieder im Einstellmodus ist.

Löschen eines eingestellten oder laufenden Spülprogramms

Halten Sie die beiden Programmtasten über der Beschriftung Cancel solange gleichzeitig gedrückt, bis die Anzeigelämpchen an allen Programmtasten leuchten. Damit ist das Programm abgebrochen und der Geschirrspüler befindet sich wieder im Einstellmodus.

Erste Benutzung

Vor der ersten Benutzung Ihres Geschirrspülers:

●Vergewissern Sie sich, dass der elektrische und der Wasseranschluss den Installationsanweisungen entsprechen

●Entfernen Sie alles Verpackungsmaterial aus dem Geräteinneren

●Stellen Sie den Wasserenthärter ein

●Gießen Sie 1 Liter Wasser in den Salzbehälter und füllen Sie ihn dann mit Salz für Geschirrspüler

●Füllen Sie das Klarspüldosiergerät mit Klarspülmittel

Erste Benutzung electrolux 11

Wenn Sie Kombi-Reinigungstabletten wie z. B. “3 in 1”, “4 in 1”, “5 in 1” usw. verwenden möchten, müssen Sie die Funktion “Multi-tab” (siehe “Die Funktion Multi-tab”) einschalten.

Stellen Sie den Wasserenthärter ein

Der Geschirrspüler ist mit einem Wasserenthärter ausgestattet, der die im Wasser enthaltenen Minerale und Salze zurückhält, die den Gerätebetrieb negativ und nachhaltig beeinträchtigen können.

Je höher der Mineralund Salzgehalt ist, um so härter ist Ihr Wasser.

	Wasserhärte		Einstellung der		Zusatz
			Wasserhärtestufe		von Salz
°dH	°TH	mmol/l	Von Hand	Elektronisch
51 - 70	91 - 125 9,0 - 12,5		2	Stufe 10	Ja
43 - 50	76 - 90	7,6 - 8,9	2	Stufe 9	Ja
37 - 42	65 - 75	6,5 - 7,5	2	Stufe 8	Ja
29 - 36	51 - 64	5,1 - 6,4	2	Stufe 7	Ja
23 - 28	40 - 50	4,0 - 5,0	2	Stufe 6	Ja
19 - 22	33 - 39	3,3 - 3,9	2	Stufe 5	Ja
15 - 18	26 - 32	2,6 - 3,2	1	Stufe 4	Ja
11 - 14	19 - 25	1,9 - 2,5	1	Stufe 3	Ja
4 - 10	7 - 18	0,7 - 1,8	1	Stufe 2	Ja
< 4	< 7	< 0,7	1	Stufe 1	Nein *

* Kein Salz erforderlich

12 electrolux Erste Benutzung

Die Wasserhärte wird in gleichwertigen Skalen gemessen, Deutsche Wasserhärtegrade (°dH), Französische Grade (°TH) und mmol/l (Millimol pro Liter - internationale Einheit der Wasserhärte).

Der Enthärter muss entsprechend der Wasserhärte Ihres Gebietes eingestellt werden. Ihr lokales Wasserwerk kann Sie über die Härte Ihres Leitungswassers informieren.

Der Wasserenthärter muss sowohl manuell mit dem Härtebereichsschalter wie auch elektronisch mit den Programmwahltasten auf der Bedienblende eingestellt werden.

Mechanische Einstellung

Der Wasserenthärter ist werkseitig auf Stufe 2 eingestellt.

1.Öffnen Sie die Tür des Geschirrspülers.

2.Entfernen Sie den Unterkorb aus dem Geschirrspüler.

3.Stellen Sie den Härtebereichsschalter auf Stufe 1 oder 2 (siehe Tabelle).

4.Setzen Sie den unteren Korb wieder ein.

Elektronische Einstellung

Der Wasserenthärter ist werkseitig auf Stufe 5 eingestellt.

1.Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.

2.Halten Sie Taste 2 und 3 gleichzeitig gedrückt, bis die Anzeigelämpchen von Taste 1, 2 und 3 zu blinken beginnen.

3.Drücken Sie Taste 1. Die Anzeigelämpchen der Tasten 2 und 3 erlöschen, während das Anzeigelämpchen der Taste 1 weiterhin blinkt. Im Digital-Display wird die aktuelle Stufe angezeigt.

Erste Benutzung electrolux 13

Beispiele:

Ist die aktuelle Härtestufe 5, wird durch einmaliges Drücken der Taste 1 Stufe 6 angewählt.

Ist die aktuelle Härtestufe 10, wird durch einmaliges Drücken der Taste 1 Stufe 1 ausgewählt.

5.Schalten Sie mit der Ein-/Aus- Taste den Geschirrspüler aus, um die ausgewählten Optionen zu speichern.

Beispiele:

wird angezeigt = Stufe 5 wird angezeigt = Stufe 10

4.Zum Wechseln der Stufe drücken Sie Taste 1. Mit jedem Druck auf die Taste wechselt die Stufe.

Richten Sie sich bei der Auswahl der Härtestufe nach der Tabelle.

14 electrolux Erste Benutzung

Einfüllen von Salz für Geschirrspüler

Verwenden Sie ausschließlich Spezialsalz für Geschirrspüler. Alle anderen Salzarten, die nicht eigens für Geschirrspüler bestimmt

sind, insbesondere Speisesalz, führen zu Schäden des Wasserenthärters. Füllen Sie den Salzbehälter erst kurz vor dem Start eines kompletten Spülprogramms.

Das verhindert, dass verschüttetes Salz oder Salzwasser für längere Zeit auf dem Geräteboden bleibt und Korrosion verursacht.

Einfüllen:

1.Öffnen Sie die Tür, entfernen Sie den Unterkorb und schrauben Sie die Verschlusskappe des Salzbehälters nach links ab.

2.Gießen Sie 1 Liter Wasser in den Salzbehälter (das ist nur vor der ersten Benutzung erforderlich).

3.Füllen Sie den Behälter mithilfe des mitgelieferten Trichters mit Salz.

4.Die Verschlusskappe wieder anbringen und sicherstellen, dass kein Salz auf dem Gewinde oder der Dichtung vorhanden ist.

5.Schrauben Sie die Verschlusskappe nach rechts bis zum Anschlag zu. Ein Klicken zeigt an, dass die Kappe fest verschlossen ist.

Seien Sie unbesorgt, wenn beim Einfüllen Wasser aus dem Salzbehälter ausfließt; das ist ganz normal.

Einfüllen von Klarspülmittel

Klarspülmittel sind eine Garantie für ein perfektes Spülergebnis und fleckenund streifenfreies Trocknen.

Das Klarspülmittel wird automatischen beim letzten Spülgang zugesetzt.

1.Drücken Sie auf die Entriegelungstaste (A), um den Behälter zu öffnen.

2.Füllen Sie das Klarspülmittel in den Behälter. Der maximale Füllstand wird durch die Markierung “max” angezeigt.

Das Dosiergerät fasst ca. 110 ml Klarspülmittel; die Menge reicht je nach der Dosiereinstellung für 16 bis 40 Spülzyklen.

Stellen Sie je nach gewünschtem Endund Trockenergebnis die Klarspülmitteldosierung mit dem 6- Stufenschalter ein (Stufe 1 geringste Dosierung, Stufe 6 maximale Dosierung).

Die Dosierung ist werkseitig auf Stufe 4 eingestellt.

Erhöhen Sie die Dosierung, wenn auf dem Geschirr nach dem Spülen Wassertropfen oder Kalkflecken zurückbleiben.

Erste Benutzung electrolux 15

Verringern Sie die Dosierung, wenn weißliche Streifen auf dem Geschirr oder ein bläulicher Überzug auf Gläsern und Messerklingen zu sehen sind.

3.Vergewissern Sie sich nach jedem Füllen, dass der Deckel geschlossen ist.

Wischen Sie verschüttetes Klarspülmittel sofort mit einem saugfähigen Tuch auf, um übermäßige Schaumbildung beim folgenden Spülzyklus zu vermeiden.

Nur Markenklarspülmittel für Geschirrspülmaschinen verwenden.

Füllen Sie nie andere Produkte (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Behälter für Klarspülmittel. Das Gerät kann dadurch beschädigt werden.

16 electrolux Tägliche Benutzung

Tägliche Benutzung

●Kontrollieren Sie, ob der Geschirrspüler mit Salz oder Klarspülmittel aufgefüllt werden muss.

●Laden Sie das Besteck und Geschirr in den Geschirrspüler.

●Füllen Sie Reinigungsmittel ein.

●Wählen Sie ein für Besteck und Geschirr geeignetes Spülprogramm.

●Starten Sie das Spülprogramm.

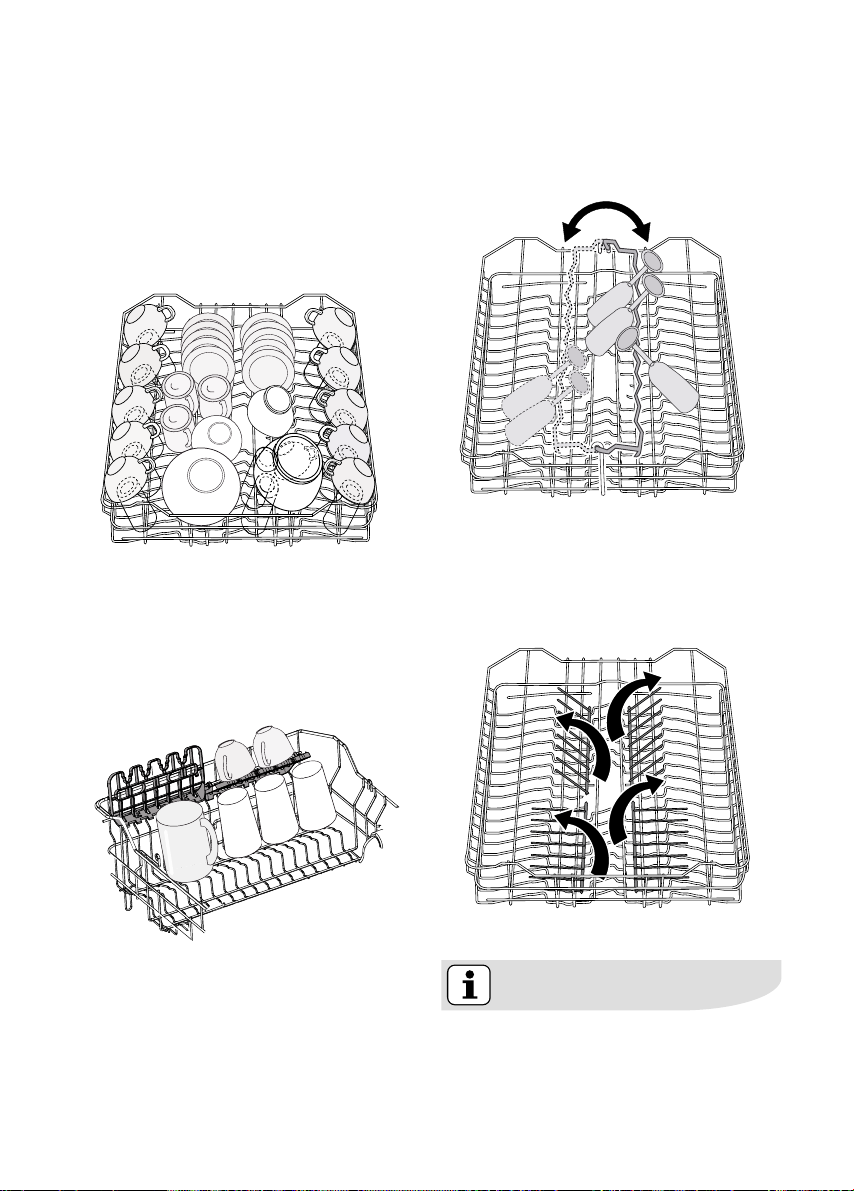

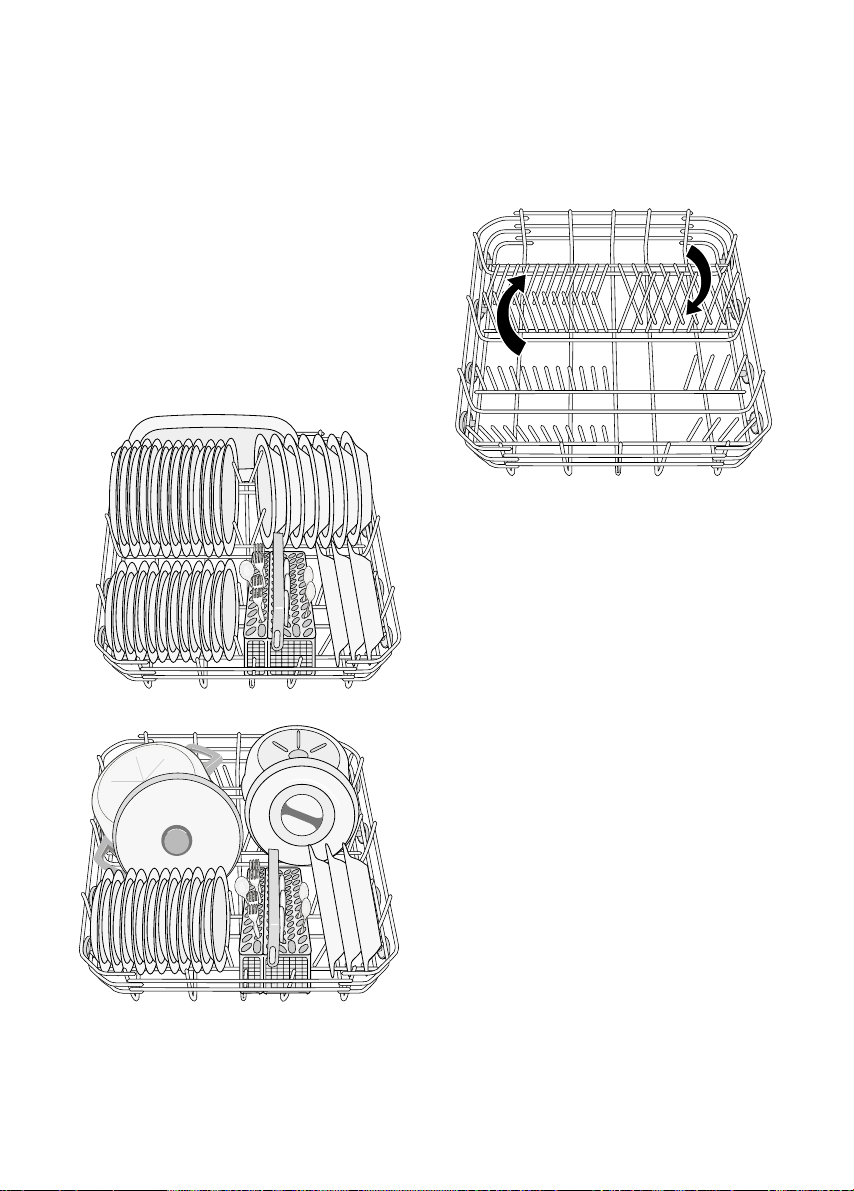

Laden von Besteck und Geschirr

Schwämme, Putzlappen und Gegenstände, die Wasser aufsaugen, dürfen nicht im Geschirrspüler gewaschen werden.

●Vor dem Laden des Geschirrs:

-Speisereste und Abfall entfernen.

-Töpfe mit angebrannten Speiseresten einweichen.

●Beachten Sie beim Laden des Geschirrs und Bestecks folgendes:

-Geschirr und Besteck dürfen nicht die Drehung der Sprüharme behindern.

-Hohlgefäße wie Tassen, Gläser, Töpfe usw. mit der Öffnung nach unten einlegen, so dass sich in den Behältern oder Hohlräumen kein Wasser ansammeln kann.

-Geschirr und Besteckteile dürfen nicht ineinander liegen oder sich gegenseitig bedecken.

-Gläser dürfen sich zur Vermeidung von Bruchschäden nicht berühren.

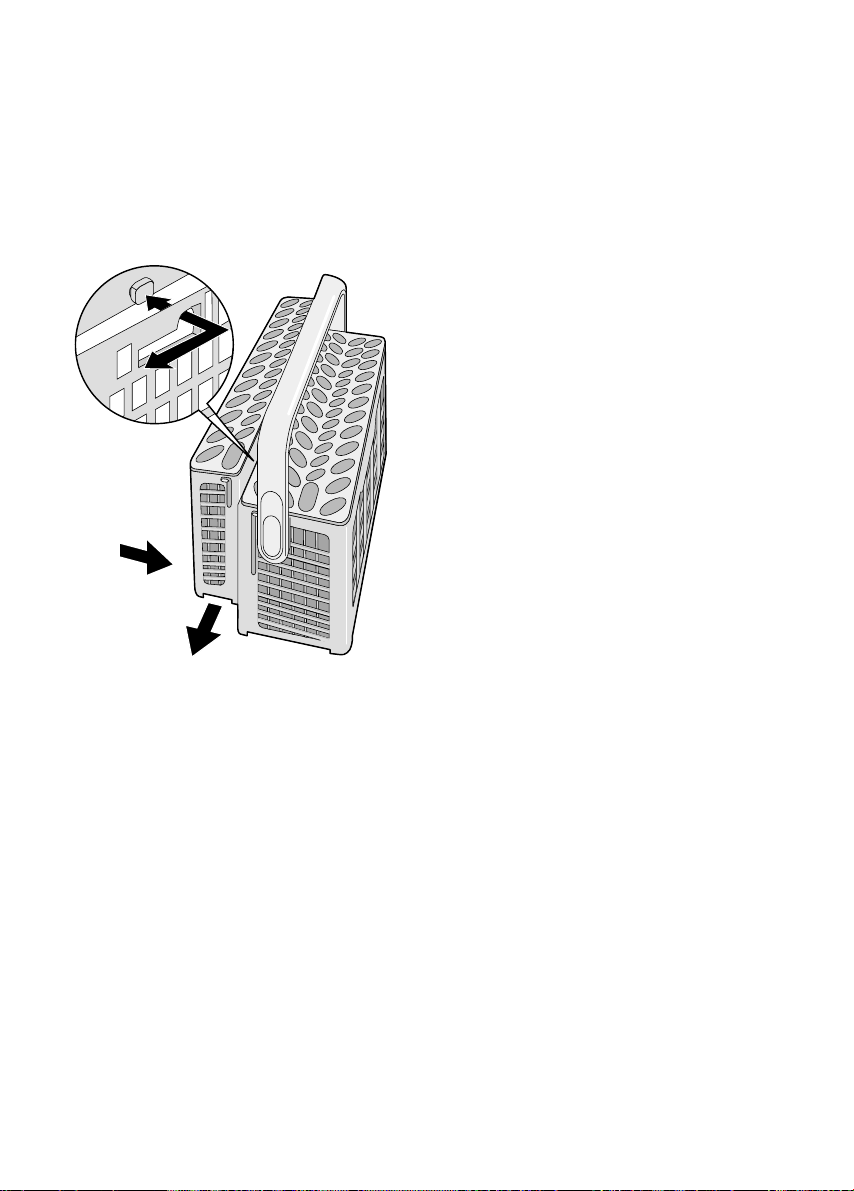

-Kleine Gegenstände in den Besteckkorb legen.

●Kunststoffgeschirr und teflonbeschichtete Töpfe neigen dazu, Wassertropfen zurückzuhalten; diese Art Geschirr trocknet deshalb schlechter als Porzellan und Edelstahl.

●Leichte Gegenstände (Kunststoffschüsseln usw.) so in dem Oberkorb anordnen, dass sie nicht verrutschen können.
