3M™ MPro120

Proiettoretascabile

Guida dell’operatore

3M™ Proiettore tascabile MPro120

Italiano

3M™ Proiettore tascabile MPro120

Contenuto

Marchi di fabbrica e copyright ............................................................................... 39

Informazioni sulla sicurezza ..................................................................................39

Etichette per la sicurezza .....................................................................................41

Contenuto della confezione ................................................................................... 45

Componenti .........................................................................................................46

Guida introduttiva ................................................................................................. 47

Collegamenti .......................................................................................................50

Istruzioni per l’uso ................................................................................................ 53

Risoluzione dei problemi ....................................................................................... 56

Speciﬁche ...........................................................................................................59

Garanzia Limitata ................................................................................................. 62

Italiano

3M™ Proiettore tascabile MPro120

Italiano

Dichiarazione di destinazione d’uso

Il proiettore tascabile 3M™ MPro120 è stato progettato per funzionare con il caricabatterie e la batteria 3M speciﬁci, in un normale ambiente domestico o d’ufﬁcio.

• 10˚–35˚C (50˚–95˚F)

• 10-80% di umidità relativa (senza condensa)

• 0-1.829 m (0-6.000 ft) sul livello del mare

L’ambiente operativo deve essere libero da fumo sospeso, grasso, olio e altri contaminanti che possano pregiudicare il funzionamento o la resa del proiettore.

L’uso del prodotto in condizioni sfavorevoli ne annulla la garanzia.

Marchi di fabbrica e copyright

3M è un marchio di fabbrica di 3M Company. VGA e XGA sono marchi di fabbrica di International Business Machines Corporation. S-VGA è un marchio di fabbrica registrato della Video Electronics Standards Association. La pubblicazione e l’uso commerciale di questo materiale senza esplicito consenso scritto di

3M sono vietati.

Informazioni sulla sicurezza

Prima di utilizzare il proiettore, si prega di leggere attentamente e di seguire tutte le informazioni sulla sicurezza contenute in queste istruzioni. Conservare queste istruzioni per una futura consultazione.

Spiegazione delle conseguenze dei termini di segnalazione

m Avvertenza:

m Attenzione:

Indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare la morte o gravi infortuni e/o danni materiali.

Indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare infortuni leggeri o moderati e/o danni materiali.

3M™ Proiettore tascabile MPro120

m Avvertenza

Per ridurre il rischio associato a tensioni pericolose:

• Non modiﬁcare in alcun modo questo prodotto. Usare solo ricambi di componenti approvati da 3M.

• Non tentare di intervenire in alcun modo sul proiettore, eccetto che per sostituire la batteria. Al di fuori della batteria, non sono presenti componenti riparabili dall’utente. Le operazioni di manutenzione e assistenza devono essere eseguite esclusivamente da un operatore autorizzato da 3M che utilizzi componenti di sistema approvati da 3M.

• Non usare l’alimentazione a muro in ambienti umidi.

• Non utilizzare nel caso la presa a muro sia danneggiata. Sostituire i componenti

danneggiati prima dell’uso.

Per ridurre i rischi associati ad incendi ed esplosioni:

• Non immergere il proiettore o la batteria in liquidi, né permettere che tali elementi si bagnino.

• Usare solo l’alimentatore approvato da 3M e la batteria ai polimeri degli ioni di litio in dotazione.

• Non smontare o cortocircuitare la batteria.

• Non smaltire la batteria con inceneritori o bruciandola.

• Non utilizzare questo proiettore in ambienti con temperatura superiore a 35°C (95°F).

• Non esporre il proiettore o la batteria alla luce diretta del sole in spazi ristretti (come per

esempio un’automobile).

• Non trasportare la batteria in tasche, borsette o borse nelle quali possa entrare a contatto con oggetti metallici.

• Non collocare la batteria a contatto con oggetti metallici.

• Non esporre o conservare la batteria sotto i raggi diretti del sole, o in ambienti

caratterizzati da calore (>60°C o 140°F) o umidità eccessivi o caustici.

Per ridurre i rischi associati a distrazione del guidatore:

• Non usare il proiettore in un veicolo in movimento.

Italiano

3M™ Proiettore tascabile MPro120

Italiano

m Avvertenza

Per ridurre i rischi collegati a incendi ed esplosioni, perdite nella batteria o surriscaldamento:

• Non immergere la batteria in acqua e evitare che si bagni.

• Non invertire i terminali positivo(+) e negativo(-).

• Non collegare la batteria direttamente ad una presa a parete. Usare solo il caricatore o il

caricabatterie da auto indicato da 3M.

• Non colpire, lanciare o sottoporre la batteria a urti.

• Non bucare o aprire la batteria.

• Tenere le batterie lontano dalla portata dei bambini.

• Non ricaricare la batteria vicino a fonti di calore o in condizioni di calore eccessivo.

• Non usare la batteria se emana odore, genera calore, si scolora o si deforma.

• Se la batteria presenta perdite o emette odori tenerla lontano da ﬁamme vive.

• Se liquidi persi dalla batteria o l’elettrolita entrano a contatto con gli occhi, sciacquarli

immediatamente con acqua e consultare un medico.

m Attenzione

Per ridurre i rischi di contaminazioni ambientali:

• Smaltire tutti i componenti del sistema in conformità ai regolamenti governativi vigenti.

Per ridurre i rischi collegati a luce LED intensa:

• Non ﬁssare direttamente la lente del proiettore.

Per ridurre i rischi collegati a scatti e cadute:

• Posizionare il cavo di ricarica e i cavi per i dati in modo che non vi si possa incespicare.

CONSERVARE QUESTE ISTRUZIONI

3M™ Proiettore tascabile MPro120

Etichette per la sicurezza

Italiano

X X X X X X X X X X X X X X X X X X X

BATTERIA AI POLIMERI DI IONI DI LITIO

Modello N° BLP508-001 3,7V 2200 mAh 8,1 Wh Cod. 78-6972-0004-2

m Avvertenza

• Usare il caricatore indicato.

• Evitare di gettare la batteria nel fuoco o di collocarla su fonti di calore.

• Non cortocircuitare i terminali della batteria.

• Non smontare la batteria.

Speciﬁche di caricamento

Carica standard 0,44 A / 4,2V

Corrente di interruzione 44 mA

Carica massima 2,2A/4,2V

Corrente di interruzione 44 mA

Output luce a LED

PRODOTTO LED DI

CLASSE 1

IEC60825-1 :1993+A1 :1997+A2:2001

Potenza radiante massima:

0,59 mW

3M™ Proiettore tascabile MPro120

Italiano

DICHIARAZIONE FCC - CLASSE B

Questa apparecchiatura genera, usa e può irradiare energia in radiofrequenza e, se non installata e utilizzata conformemente alle istruzioni, può causare interferenze dannose alle comunicazioni radio. L’apparecchiatura stato collaudata e riscontrata conforme ai limiti previsti per un dispositivo di Classe “B” secondo la Sezione B della Parte 15 dei regolamenti FCC, destinati a fornire una protezione ragionevole contro tale tipo di interferenze per l’utilizzo in un ambiente commerciale. Tuttavia, non esiste garanzia che l’interferenza non si veriﬁchi in una particolare installazione. Se questa apparecchiatura causa interferenze dannose alla ricezione radio-televisiva, individuate accendendo e spegnendo l’apparecchiatura stessa, l’utente è invitato a cercare rimedio adottando una o più delle seguenti misure:

• Orientare nuovamente o ricollocare l’antenna ricevente.

• Aumentare la separazione tra l’apparecchiatura e il ricevitore.

• Collegare l’apparecchiatura ad una presa o ad un circuito diversi da quello/a a cui il

ricevitore è collegato.

• Richiedere l’assistenza del rivenditore o di un tecnico radio/TV. Avviso: Questo apparecchio digitale di Classe B è conforme alle norme canadesi ICES-003.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. ISTRUZIONI PER GLI UTENTI: Questa apparecchiatura è conforme ai requisiti relativi ai

dispositivi FCC purché vengano rispettate le seguenti condizioni. Se il cavo contiene un nucleo in ferrite EMI, collegare l’estremità del nucleo in ferrite del cavo al proiettore. Devono essere utilizzati i cavi in dotazione al proiettore, o comunque quelli speciﬁcati.

Nota: Eventuali modiﬁche non approvate espressamente dai responsabili della conformità possono causare l’annullamento della titolarità dell’uso del dispositivo.

Dichiarazione CE Dichiarazione di compatibilità elettromagnetica: Conforme alla direttiva 2004/108/CE

Direttiva sulle basse tensioni: Conforme alla direttiva 2006/-95/CE.

3M™ Proiettore tascabile MPro120

Dichiarazione WEEE

Le seguenti informazioni riguardano esclusivamente gli stati membri dell’Unione Europea: Il contrassegno a destra è conforme alla direttiva 2002/96/CE sui

riﬁuti derivanti da apparecchiature elettriche ed elettroniche (WEEE). Il marchio indica il requisito di NON smaltire l’apparecchiatura come riﬁuto urbano indifferenziato, ma di utilizzare il servizio di raccolta e smaltimento secondo le leggi locali.

Dichiarazione RoHS

3M Projection Systems è in grado di fornire la certiﬁcazione RoHS per i prodotti conformi alla direttiva RoHS.

Direttiva europea (EU) sulle limitazioni alle sostanze pericolose (RoHS), 2002/95/CE,

conforme alla direttiva RoHS signiﬁca che il prodotto o i suoi componenti non contengono sostanze che superano i valori di concentrazione massima sotto riportati in nessun materiale omogeneo, a meno che la sostanza non si trovi in un’applicazione esente dai requisiti RoHS: (a) 0,1% (in peso) per piombo, mercurio, cromo esavalente, difenile polibromuro o eteri di difenile; o (b) 0,01% (in peso) per il cadmio. Queste informazioni rispecchiano le conoscenze e le valutazioni di 3M, e possono essere basate su informazioni fornite da fornitori terzi di 3M.

Italiano

Contenuto della confezione

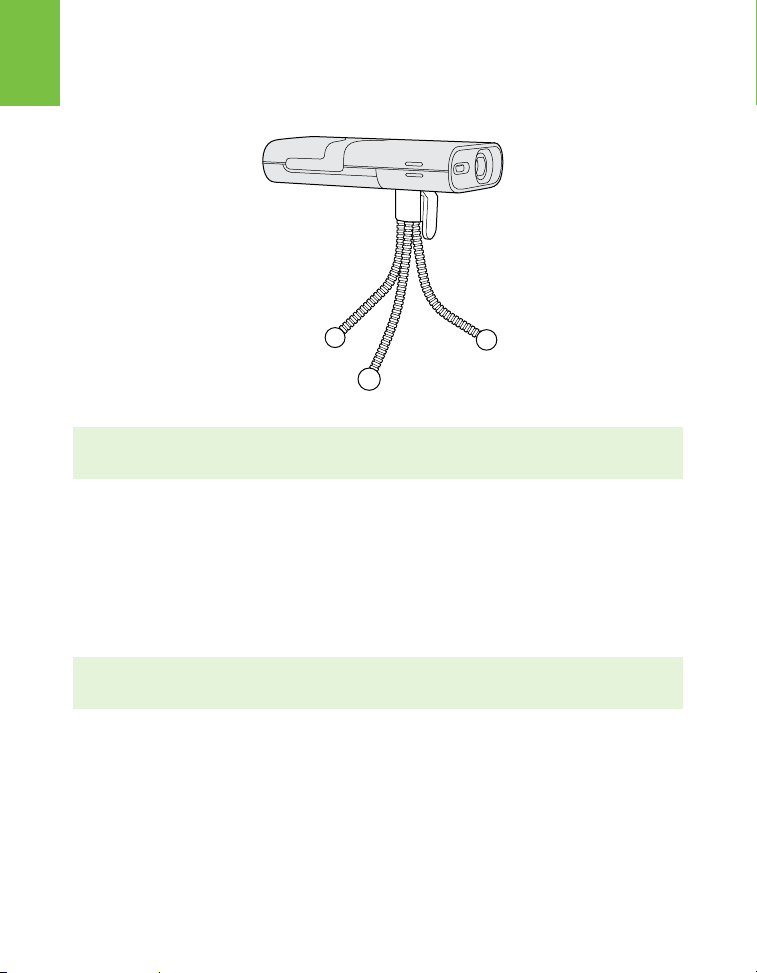

1 3M Proiettore tascabile MPro120 2 Treppiede da tavolo 3 Batteria ricaricabile 4 Custodia da trasporto 5 Adattatori per prese (4) 6 Adattatore di corrente 7 Adattatori AV 8 Garanzia e guida per la sicurezza

del prodotto 9 Guida rapida 10 Cavo AV 11 Cavo VGA-Audio

3M™ Proiettore tascabile MPro120

Italiano

Componenti

1 Pulsante di alimentazione 2 Pulsante modalità luminosità 3 Pulsante abbassamento

volume 4 Pulsante aumento volume 5 Pulsante stato batteria 6 Indicatore di stato 7 Ghiera di messa a fuoco 8 Lente 9 Altoparlante 10 Input VGA-AV 11 Input alimentazione c.c. 12 Coperchio batteria 13 Aggancio per treppiede 14 Sostegno pieghevole

7 8 9

910 11 13

3M™ Proiettore tascabile MPro120

Italiano

Guida introduttiva

Installare la batteria

Il proiettore 3M MPro120 è dotato di batteria ricaricabile. L’installazione della batteria, consegnata già parzialmente ricaricata, è semplice e rapida.

Per installare la batteria: togliere il coperchio posteriore facendolo scorrere, inserire la batteria e reinstallare il coperchio.

Nota importante: Usare solo la batteria speciﬁca 3M: 78-6972-0004-2.

Consigli per la manutenzione della batteria:

• Rimuovere la batteria se il proiettore non viene utilizzato per una o più settimane.

• Caricare e scaricare la batteria almeno una volta al mese.

• Se si conserva la batteria inutilizzata per più di un mese, lasciarla al 50% della carica.

• Non conservarla inutilizzata completamente scarica, perché potrebbe perdere la capacità

di ricarica.

• Non conservare la batteria inutilizzata completamente carica, perché potrebbe perdere la

capacità di ricarica a piena potenza.

3M™ Proiettore tascabile MPro120

Adattatore di corrente

L’adattatore di corrente serve per caricare la batteria o per alimentare il proiettore. Ci sono quattro adattatori per la presa di corrente che offrono ﬂessibilità di alimentazione del 3M MPro120 nella maggior parte dei Paesi.

È anche possibile alimentare il proiettore con il caricabatteria del 3M MPro120 da auto, disponibile separatamente.

Installazione di un adattatore per presa sull’adattatore di corrente

1 Scegliere l’adattatore di presa da inserire nella presa da parete. 2 Allineare l’adattatore per presa da parete all’adattatore di corrente. Ruotare l’adattatore di

presa in direzione della freccia con la dicitura “LOCK” per bloccarlo in sede.

Italiano

Sostituzione dell’adattatore di presa di corrente

1 Spingere il pulsante sull’adattatore di presa di corrente. 2 Ruotare l’adattatore di presa da parete in direzione della freccia con la dicitura “OPEN”

(APERTO). 3 Rimuovere l’adattatore di presa di corrente. 4 Sostituire con uno nuovo.

3M™ Proiettore tascabile MPro120

3:00:00

Italiano

Caricare la batteria

La batteria ricaricabile del 3M MPro120 offre ﬁno a 4 ore di durata nella modalità di normale luminosità. Quando la batteria deve essere caricata, la spia di stato lampeggia in rosso. Per caricarla, collegare l’adattatore di corrente del 3M MPro120 al proiettore.

1 Spegnere il proiettore. 2 Collegare l’adattatore di corrente all’ingresso DC (c.c.) del proiettore. 3 Collegare l’altro capo del cavo dell’adattatore di corrente ad una presa elettrica. 4 Durante il caricamento della batteria la spia di stato diventa ambra. 5 A carica completata, la spia di stato si spegne.

110–240 VAC 50/60 Hz

Note importanti:

Durante l’uso del proiettore la batteria impiega più tempo a caricarsi.

In media, per una carica completa sono necessarie 3 ore.

La batteria ha una durata utile e invecchia ogni volta che viene caricata e si scarica. Mentre invecchia essa perde gradualmente la sua capacità. Perciò, a mano a mano che invecchia la durata della batteria diminuisce.

3M™ Proiettore tascabile MPro120

Collegamenti

Collegamento ad un dispositivo video composito

Utilizzare il cavo AV per l’ingresso video da videocamere, fotocamere digitali, lettori DVD e lettori di supporti digitali nell’ingresso VGA-AV del proiettore.

1 Collegare il cavo AV al proiettore dell’ingresso VGA-AV. 2 Collegare l’altro capo del cavo AV alle uscite audio e video del dispositivo video.

Suggerimento: Alcuni dispositivi video non hanno collegamenti audio e video standard e possono richiedere un cavo AV speciﬁcato dal produttore. Il cavo AV consente di collegare il proprio dispositivo video al monitor TV o al proprio proiettore e può essere acquistato dal produttore del dispositivo video. Quando si possiede il cavo AV, è possibile che siano necessari adattatori per cavi per il collegamento del cavo del dispositivo video e il cavo del proiettore.

Italiano

3M™ Proiettore tascabile MPro120

Italiano

Collegamento ad un dispositivo video componente

Per l’ingresso di un video componente è necessario l’acquisto di un cavo AV componente opzionale del 3M MPro120 . Questo cavo invia un segnale video di qualità elevata ottenendo l’immagine migliore possibile.

1 Collegare il cavo AV componente al proiettore dell’ingresso VGA-AV. 2 Collegare l’altro capo del cavo AV alle uscite audio e video del dispositivo video.

Nota importante: Sul cavo AV componente ci sono due connettori rossi. Uno è per il canale audio destro e l’altro per il segnale video componente del proiettore. Attenzione a collegare l’audio rosso all’audio rosso e il video rosso al video rosso. Se si invertono questi connettori, l’immagine proiettata diventa verde e l’altoparlante verde emette un rumore anomalo.

3M™ Proiettore tascabile MPro120

Alcuni dispositivi video, per impostazione predeﬁnita, non hanno uscita per segnali video. Il manuale del dispositivo video dovrebbe fornire istruzioni per modiﬁcare l’impostazione dell’uscita video.

Italiano

3M™ Proiettore tascabile MPro120

Italiano

Collegamento al computer

Utilizzare il cavo VGA audio per collegare al proiettore a PC da tavolo, portatili, mini-portatili e alcuni PDA. Il proiettore supporta risoluzioni VGA, SVGA, XGA e WXGA.

1 Collegare il cavo VGA al proiettore MPro120. 2 Collegare il cavo VGA alle uscite video e audio del computer. 3 Impostare la risoluzione del computer a una di quelle supportate.

Descrizione Risoluzione

(larghezza x altezza)

VGA 640 x 480 60 Hz

SVGA 800 x 600 60 Hz

XGA 1024 x 768 60 Hz

WXGA 1280 x 768 60 Hz

Frequenza di aggiornamento

3M™ Proiettore tascabile MPro120

00:03

Istruzioni per l’uso

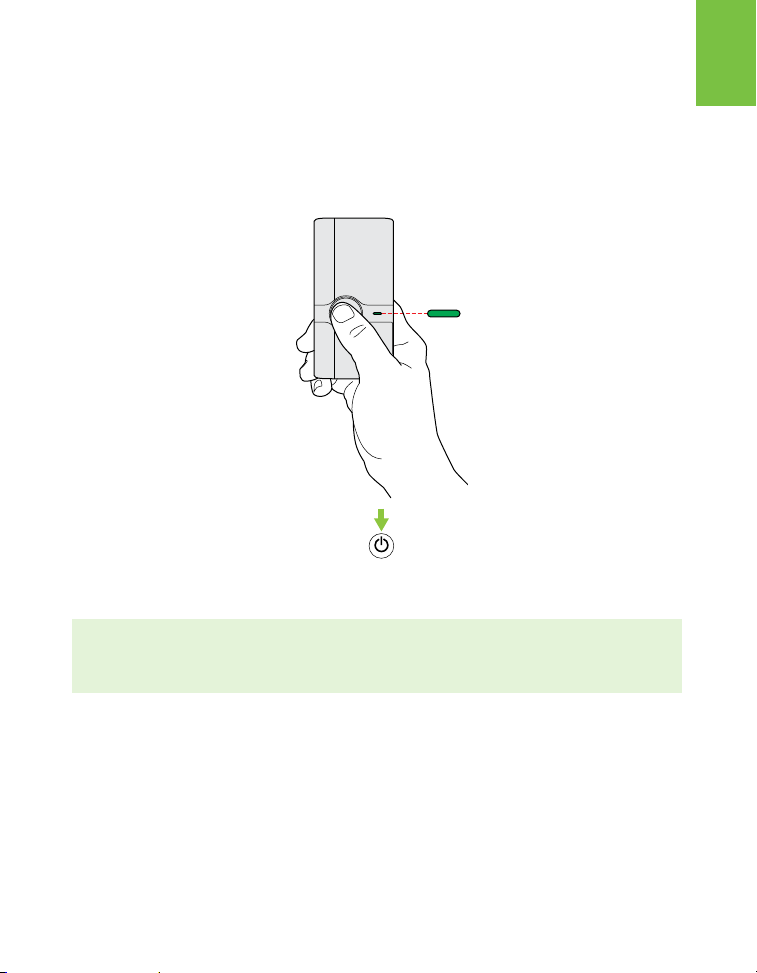

Accensione

Tenere premuto il pulsante di accensione per 3 secondi. Rilasciare il pulsante di accensione quando il proiettore inizia a proiettare un’immagine e la spia di stato diventa verde.

Italiano

Suggerimento: L’uscita video di alcuni dispositivi viene spenta per impostazione predeﬁnita. Fare riferimento alla documentazione del dispositivo per dettagli relativi all’attivazione dell’uscita video.

Spegnimento

Tenere premuto il pulsante di accensione per 3 secondi. Rilasciare il pulsante di accensione/ spegnimento quando l’immagine proiettata sparisce. Il proiettore è SPENTO quando la spia di stato è SPENTA o durante il caricamento della batteria quando la spia di stato è color ambra.

3M™ Proiettore tascabile MPro120

Italiano

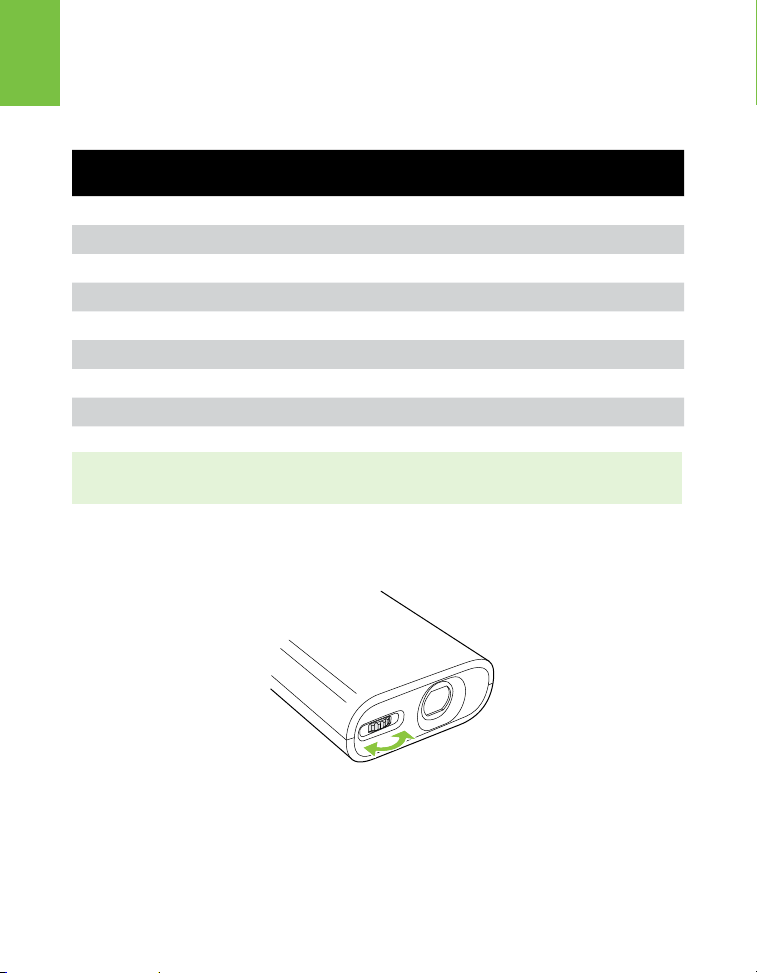

Regolazione delle dimensioni dell’immagine

Il 3M MPro120 può proiettare un’immagine diagonale di 203–1270 mm (8 - 50 in ). Fare riferimento alla tabella qui di seguito.

Dimensione diagonale Larghezza immagine Altezza immagine Distanza

20,32 cm (8 in) 16,2 cm (6 3/8 in) 12,2 cm (4 3/4 in) 17,0 cm (6 3/4 in)

35,56 cm (14 in) 28,4 cm (11 1/4 in) 21,3 cm (8 3/8 in) 29,9 cm (11 3/4)

50,8 cm (20 in) 40,6 cm (16 in) 30,5 cm (12 in) 42,7 cm (16 3/4 in)

66,04 cm (26 in) 52,8 cm (20 3/4 in) 39,6 cm (15 5/8 in) 55,5 cm (21 7/8 in)

81,28 cm (32 in) 65,0 cm (25 5/8 in) 48,8 cm (19 1/4 in) 68,3 cm (26 7/8 in)

96,52 cm (38 in) 77,0 cm (30 3/8 in) 57,9 cm (22 3/4 in) 81,1 cm (31 7/8 in)

111,76 cm (44 in) 89,0 cm (35 1/4 in) 67,6 cm (26 3/8 in) 93,9 cm (37 in)

127 cm (50 in) 101,6 cm (40 in) 76,2 cm (30 in) 106,7 cm (42 in)

proiettore-schermo

Nota importante: Aumentando le dimensioni dell’immagine proiettata sarà necessario diminuire (oscurare) l’illuminazione dell’ambiente.

Regolazione del fuoco

Per rendere l’immagine più nitida, ruotare la ghiera di messa a fuoco.

3M™ Proiettore tascabile MPro120

Modiﬁca della luminosità

Premere il pulsante della luminosità per passare da una luminosità normale (risparmia la carica della batteria) a una luminosità elevata (aumenta l’emissione di luce del 20%). Sullo schermo appare un’icona per indicare le impostazioni correnti.

Italiano

High Brightness Low Brightness

Regolazione del volume

Premere i pulsanti di aumento volume o di diminuzione volume per regolare il suono. Sulla schermata appare una barra del volume che aiuta ad impostarne il livello.

Controllo del livello della batteria

Per controllare il livello della batteria premere il pulsante di stato della batteria. Appare sulla schermata una barra della batteria che indica l’entità della carica rimasta in quel momento.

Adattatore di corrente

Nota: Lo stato della batteria non appare quando l’adattatore di corrente è collegato al proiettore. Appare invece l’icona dell’adattatore di corrente.

3M™ Proiettore tascabile MPro120

Italiano

Fissaggio del treppiedi

Il proiettore comprende un treppiedi da tavolo che si ﬁssa alla parte inferiore del proiettore.

Suggerimento: Al 3M MPro120 è possibile ﬁssare la maggior parte dei treppiede per camere.

Pulizia del proiettore

1 Spegnere il proiettore e scollegare l’alimentazione e gli altri cavi. 2 Per togliere la polvere, utilizzare un panno morbido, come il panno di pulizia ad alto

rendimento 3M

polvere, inumidire il panno con acqua pulita e pulire il proiettore. Usare poi un panno

pulito per asciugarlo.

™

(High Performance Cleaning Cloth). Se risulta difﬁcile eliminare la

Nota importante: Non usare detergenti chimici o solventi per pulire il proiettore. Queste sostanze possono scolorire le parti in plastica.

3M™ Proiettore tascabile MPro120

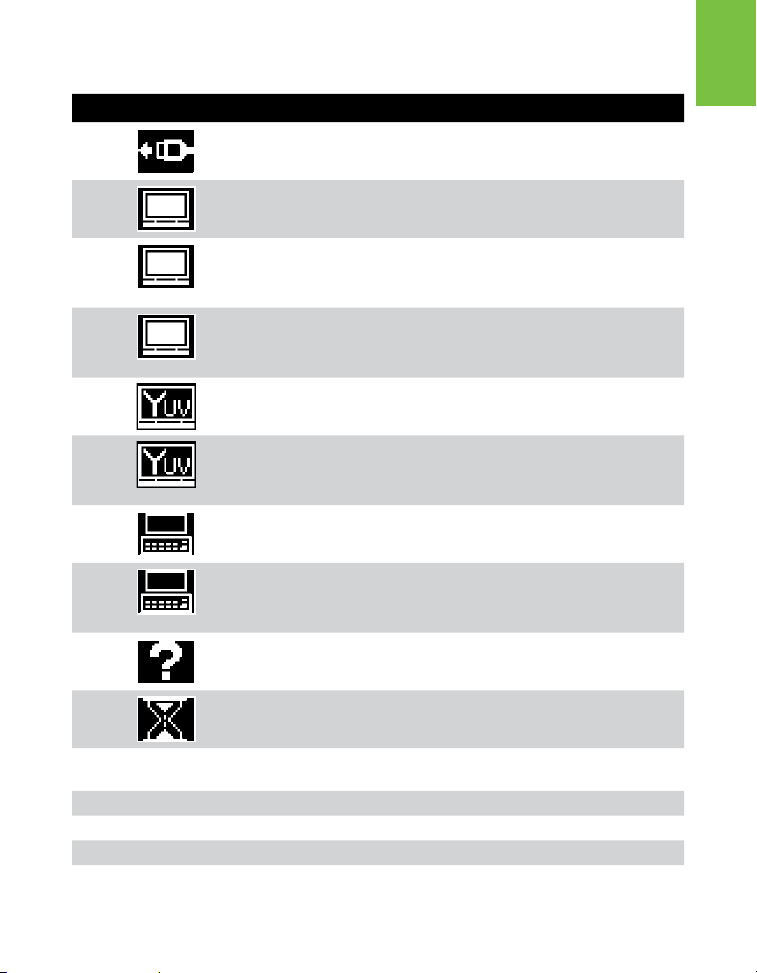

Spie di stato e icone sullo schermo

Icona Descrizione/signiﬁcato

Il proiettore sta aspettando che venga collegato il cavo A/V.

Il proiettore rileva il cavo audio/video.

Il proiettore rileva un segnale video NTSC in ingresso.

NTSC

Il proiettore rileva un segnale video PAL in ingresso.

PAL

Il proiettore rileva il cavo audio/video componente.

Il proiettore rileva il segnale video in ingresso e visualizza la risoluzione della sorgente video e la frequenza di aggiornamento al di sotto dell’icona

RGB 480i 60Hz

800x600 60Hz

del componente.

Il proiettore rileva il cavo VGA-Audio.

Il proiettore rileva il segnale in ingresso del computer e visualizza la risoluzione di ingresso e la frequenza di aggiornamento

Italiano

Il proiettore non supporta il segnale video.

Il proiettore sta misurando e si sta sincronizzando sul segnale video di ingresso.

Spia spenta

Il proiettore è spento. L’adattatore di corrente è collegato al proiettore e la

batteria è installata ed è completamente carica. Spia verde Il proiettore è acceso. Spia ambra Il proiettore è spento e la batteria è sotto carica. La spia è rossa lampeggiante Il proiettore non può accendersi perché la batteria deve essere caricata. Spia verde lampeggiante Il proiettore si è surriscaldato e deve raffreddarsi.

3M™ Proiettore tascabile MPro120

Italiano

Risoluzione dei problemi

Il proiettore non si accende.

• La batteria non è installata e l’adattatore di corrente non collegato al proiettore a ad una presa di corrente funzionante. Provare la presa di corrente elettrica collegandovi un altro dispositivo elettrico come una radio) nella presa a muro e veriﬁcare che questa funzioni.

• La batteria è installata con orientamento scorretto. Vedere “Installare la batteria” a pagina 12.

• Tenere premuto il pulsante di accensione ﬁnché il proiettore non si accende.

Quando si tiene premuto il pulsante di accensione, la spia di stato lampeggia in rosso.

• La batteria deve essere caricata. Vedere “Caricare la batteria” a pagina 14.

L’immagine non è visibile o molto scura.

• Il 3M MPro120 è un proiettore a batteria che richiede condizioni di illuminazione controllate. L’immagine potrebbe apparire molto scura in stanze molto illuminate.

• Veriﬁcare che la spia di stato sia verde. Questo indica che il proiettore è alimentato e che proietta immagini.

• Proiettare l’immagine su una superﬁcie piatta e bianca.

• Diminuire la luce sulla superﬁcie dove viene proiettata l’immagine.

• Diminuire le dimensioni dell’immagine.

• Quando al proiettore non è collegato nulla, l’immagine proiettata è bianca con il logo

rosso di 3M.

Il proiettore visualizza un punto interrogativo.

• Il proiettore non supporta il segnale d’ingresso video o del computer. Passare ad un segnale video o del computer supportato dal proiettore. Vedere “Segnali computer supportati” a pagina 27.

3M™ Proiettore tascabile MPro120

Il proiettore è collegato ad un computer ma non ne visualizza l’immagine.

• Scollegare il cavo VGA-Audio dal proiettore e appare un’immagine bianca con il logo 3M.

• Collegare il cavo VGA-Audio al proiettore e l’icona sull’angolo in alto a sinistra diventa da

“in attesa di cavo” a “cavo VGA-Audio”. Vedere “Spie di stato e icone sullo schermo” a pagina 23.

Il proiettore fa rumore.

• Il proiettore ha una piccola ventola per il raffreddamento della sorgente luminosa a LED. La ventola si accende e spegne automaticamente secondo la temperatura interna del proiettore. Essa si attiva più spesso in ambienti caldi o ad altitudini elevate.

• Gli altoparlanti fanno rumore quando l’impostazione del volume è 4 e non vi è collegato nulla agli ingressi audio del proiettore. Questo è normale. Ridurre l’impostazione del volume del proiettore su 0.

• Gli altoparlanti fanno rumore quando il cavo AV componente non è collegato correttamente al dispositivo video. Sul cavo AV componente ci sono due connettori rossi. Uno è per il canale audio destro e l’altro per il segnale video componente del proiettore. Se si invertono questi connettori, l’immagine proiettata diventa verde e l’altoparlante verde emette un rumore anomalo.

Il componente My video è collegato al proiettore ma su questo non appare il video.

• Scollegare il cavo AV dal proiettore e appare un’immagine bianca con il logo 3M.

• Collegare il cavo AV al proiettore e l’icona sull’angolo in alto a sinistra diventa da “in

attesa di cavo” a “cavo VGA-Audio”. Vedere “Spie di stato e icone sullo schermo” a pagina 23.

• L’uscita video di alcuni dispositivi viene spenta per impostazione predeﬁnita. Fare riferimento alla documentazione del dispositivo per dettagli relativi all’attivazione dell’uscita video.

Italiano

3M™ Proiettore tascabile MPro120

Italiano

Speciﬁche

Proiettore

Descrizione Speciﬁca

Imager Tecnologia LCOS

Dimensioni 9,4 mm (0,37”)

Risoluzione 640 x 480 Pixel

Aspect Ratio (Rapporto di formato) 4:3

Distanza di proiezione 171–1067 mm (6 ¾ in – 42 in)

Dimensioni immagine 8 in – 50 in Diagonale

Rapporto di proiezione (diagonale: distanza)

Scostamento lente 1:1 (nessuno)

Ingressi DC-in, VGA-AV

Risoluzioni compatibili VGA, SVGA, XGA, WXGA

Frequenza di scansione verticale 60 Hz

Frequenza di scansione orizzontale 31,5 kHz – 49,68 kHz

Compatibilità video NTSC, PAL

Risoluzioni video 480i, 480p, 576i, 576p

Dimensioni 120 x 60 x 25 mm

Peso 160 g (5,6 oz)

Aggancio per treppiede ¼” - 20

Condizioni di esercizio Intervallo temperatura 10-35°C (50 – 95°F )

Intervallo di umidità 10-80% di umidità relativa senza

Intervallo di altitudini Dal livello del mare a 1.829 m

0.84:1

(4,72 x 2,4 x 0,98 in)

condensa

(6000 ft)

3M™ Proiettore tascabile MPro120

BLP508-001 Batteria ricaricabile agli ioni di litio

Descrizione

Tipo (BLP508-001) Batteria ricaricabile ai polimeri di ioni di litio

Capacità nominale 3,7 V 2200 mAh, 8,1 Wh

Dimensioni 62,4 x 53,8 x 10,5 mm

Speciﬁca

Nota importante: Non gettare la batteria tra i riﬁuti. Smaltirla secondo quanto previsto dalle leggi locali, statali o federali

Segnali computer supportati

Descrizione

VGA 640 x 480 60 Hz

SVGA 800 x 600 60 Hz

XGA 1024 x 768 60 Hz

WXGA 1280 x 768 60 Hz

Risoluzione (larghezza x altezza)

Frequenza di aggiornamento

Parti di ricambio / Accessori

Descrizione Codice 3M

Adattatore di corrente con spine US, EU, UK, AUS 78-6972-0003-4

Batteria ai polimeri di ioni di litio 78-6972-0004-2

Cavo AV Video 78-6972-0006-7

Cavo VGA 78-6972-0007-5

Caricabatteria da auto 78-6972-0002-6

Cavo componente AV 78-6972-0005-9

Cavo adattatore 3M per Apple

Raccoglitore portatile di presentazione 78-6969-9997-4

78-6972-0001-8

Italiano

3M™ Proiettore tascabile MPro120

Italiano

Garanzia Limitata

• Il proiettore portatile 3M™ MPro120 (il “prodotto 3M”) è garantito privo di difetti di produzione o dei materiali per un periodo di 1 anno dalla data di acquisto.

• Tutti gli altri accessori forniti con il prodotto 3M sono garantiti privi di difetti di produzione o dei materiali per un periodo di 1 anno dalla data di acquisto.

• I prodotti accessori opzionali non venduti come componenti del prodotto 3M sono soggetti alle singole garanzie individuali.

LE GARANZIE SOPRA RIPORTATE SONO ESCLUSIVE E SOSTITUISCONO TUTTE LE ALTRE EVENTUALI GARANZIE, ESPLICITE O IMPLICITE, COMPRESE EVENTUALI GARANZIE IMPLICITE DI COMMERCIABILITÀ O IDONEITÀ A UNO SCOPO SPECIFICO, O FUNZIONE INDUSTRIALE O UTILIZZO COMMERCIALE O SPECIFICO.

Nel caso il prodotto 3M non risulti conforme alle suddette garanzie entro il periodo di validità della garanzia, l’unico rimedio consentito, a discrezione di 3M, sarà la sostituzione o riparazione del prodotto 3M o il rimborso del prezzo di acquisto dello stesso. Tutti i componenti o i prodotti sostituiti diventano proprietà di 3M. Se il prodotto deve essere riparato, 3M si impegna a riparare i componenti difettosi con componenti nuovi o usati. Se il Prodotto 3M viene sostituito, 3M si impegna a sostituirlo con un modello uguale o equivalente e con un prodotto nuovo o rigenerato. In caso di richiesta approvata di applicazione della garanzia, il Prodotto 3M di ricambio sarà soggetto esclusivamente al periodo di garanzia del prodotto originale, come indicato sopra. Per le riparazioni in garanzia è necessario fornire la data di acquisto originaria; in alternativa per determinare la data di inizio della garanzia verrà usata la data del codice di produzione. I seguenti casi rappresentano eccezioni alla suddetta garanzia:

a. Questa garanzia non copre il prodotto 3M modiﬁcato o danneggiato a seguito di

conservazione inadeguata, utilizzo improprio, abuso, incidente, vandalismo, installazione inadeguata, negligenza, spedizioni inadeguate, danni causati da atti di guerra, disastri quali incendi, inondazioni e fulmini, tensione elettrica inadeguata, problemi software, interazione con prodotti non 3M, o interventi di manutenzione eseguiti da personale non autorizzato da 3M, negligenza o uso improprio da parte di terzi. La normale usura non è coperta dalla garanzia.

3M™ Proiettore tascabile MPro120

b. Il prodotto 3M è indicato per l’utilizzo in un normale ambiente interno. Questa garanzia

non copre il prodotto 3M utilizzato al di fuori delle seguenti circostanze:

• 100 V-240V c.a., 50/60 Hz

• 10˚–35˚C (50˚–95˚F)

• 10-80% di umidità relativa (senza condensa)

• 0-1.829 m (0-6.000 ft) sul livello del mare

c. La presa d’aria e la ventola di scarico devono essere libere da ostruzioni. Una ventilazione

inadeguata può causare malfunzionamenti al prodotto 3M, o danni che ne annullano la garanzia.

d. Questa garanzia non copre eventuali costi aggiuntivi compresi, ma non limitati a, costi

collegati alla rimozione, pulizia o installazione del prodotto 3M e regolazioni (meccaniche o elettroniche) effettuate sul prodotto 3M.

e. La garanzia copre solo l’utilizzo normale del prodotto. Un utilizzo 24 ore al giorno o

altro uso continuato ed eccessivo provocano usura anomala e non sono considerati uso normale.

f. Questa garanzia non copre i prodotti di consumo (per es. le batterie). g. Questa garanzia non è trasferibile. h. 3M non è responsabile per l’assistenza in garanzia nel caso in cui il logo o l’etichetta 3M,

o la targhetta con valori e numero di serie vengano rimossi, salvo diversamente stabilito per iscritto allo scopo di marcatura privata (Private label) per esigenze di partnership.

i. Questa garanzia non copre i costi relativi a spedizioni, posta, assicurazioni, sostenuti

per sottoporre il Prodotto 3M al servizio in garanzia. Detti costi sono a carico del cliente. Nel caso in cui un difetto segnalato non possa essere identiﬁcato o riprodotto dal servizio di assistenza, al cliente possono essere addebitati i costi sostenuti. Nel caso in cui l’estensione della garanzia comprenda un servizio di “scambio” e il segnalato non possa essere identiﬁcato o riprodotto dal tecnico, al cliente verranno addebitati i costi di intervento.

LA MANCATA OSSERVANZA DELLE ISTRUZIONI CONTENUTE NEL RELATIVO MANUALE DEL PRODOTTO 3M O L’USO DEL PRODOTTO 3M NON IN CONFORMITÀ CON LA DICHIARAZIONE DI USO PREVISTO DI 3M, DETERMINERANNO L’ANNULLAMENTO DI TUTTE LE GARANZIE E DEI RIMEDI LIMITATI.

Italiano

3M™ Proiettore tascabile MPro120

Italiano

TRANNE IN CASO DI DICHIARAZIONE SPECIFICA NEL RELATIVO MANUALE DEL PRODOTTO 3M, 3M NON POTRÀ ESSERE CONSIDERATA RESPONSABILE PER EVENTUALI DANNI DIRETTI, ACCIDENTALI, SPECIALI O CONSEGUENTI (COMPRESI, MA NON LIMITATI A, PERDITA DI PROFITTI, FATTURATO O AFFARI) DERIVANTI DA, O IN QUALCHE MODO COLLEGATI A PRESTAZIONI, USO O IMPOSSIBILITÀ DI USARE IL PRODOTTO 3M. Questa limitazione vale indipendentemente dalla teoria legale alla base dei danni.

Per l’assistenza in garanzia, scrivere o telefonare all’ufﬁcio locale 3M o ad un fornitore autorizzato di assistenza 3M per ottenere un codice RMA (Numero di autorizzazione per la resa del materiale), prima di rendere il prodotto. Se residenti negli Stati Uniti continentali, contattare l’Assistenza clienti 3M al numero 1-866-631-1656 oppure inviare una e-mail all’indirizzo meetings@mmm.com.

Cosa si impegna a fare 3M per correggere i problemi:

• Se il Prodotto 3M necessita di assistenza, 3M chiede di portarlo o inviarlo, imballato nel suo contenitore originale o in un imballaggio equivalente, con una prova della data dell’acquisto originaria, al rivenditore o al Centro assistenza 3M.

• 3M si impegna a riparare o a sostituire, a sua discrezione, l’unità difettosa senza addebiti per componenti o manodopera. Le spese per la rispedizione del prodotto 3M saranno a carico di 3M.

• Nel caso le prestazioni di assistenza riguardino la sostituzione del prodotto 3M o di un suo componente, questo diverrà proprietà di 3M.

• Il prodotto o componente 3M sostituito potrà essere nuovo o precedentemente revisionato secondo gli standard di qualità 3M e, a discrezione di 3M, la sostituzione potrà essere effettuata da un altro modello di tipologia e qualità analoghe.

• La responsabilità di 3M per la sostituzione del prodotto o del componente 3M in garanzia non potrà superare il prezzo di vendita al dettaglio del prodotto 3M. I prodotti o componenti di sostituzione saranno soggetti al rimanente periodo di garanzia del prodotto coperto da questa garanzia limitata.

3M™ Proiettore tascabile MPro120

Italiano

3M è un marchio di fabbrica di 3M Company.

Projection Systems 3M Austin Center

6801 River Place Blvd. Austin, TX 78726-9000 866-631-1656 www.3M.com/meetings meetings@mmm.com

3M MPro 120 Operator's Guide [it]

Specifications and Main Features

Frequently Asked Questions

User Manual
