Page 1
ZEISS Batis 2/25
Brennweite / Focal length
25 mm
Blendenbereich / Aperture range
f/2 – f/22
Linsen/Gruppen / Lens elements/Groups
10/8
Fokussierbereich / Focusing range
0,2 m (7.9 ″) – ∞
Arbeitsabstand / Free working distance
0,13 m (5.1 ″) – ∞
Bildfeld* / Angular field* (diag. / horiz. / vert.)
82° / 72° / 51°
Bildkreisdurchmesser / Diameter of image field
43,3 mm (1.7″)
Anlagemaß / Flange focal distance
18,0 mm (0.71″)
Objektfeld bei Naheinstellung*
Coverage at close range (MOD)*
1
Abbildungsmaßstab bei Naheinstellung
Image ratio at MOD
1:5.2
Filterdurchmesser / Filter thread
M67 x 0,75
Lage der Eintrittspupille (vor der Bildebene)
Entrance pupil position ( in front of image plane)
69,5 mm (2.7″)
Drehwinkel des Fokussierrings (inf – MOD)
Rotation angle of focusing ring (inf
Fokusring nicht mechanisch gekoppelt. Drehwinkel
abhängig von Drehgeschwindigkeit.
mechanically coupled.
depending on rotation speed.
Durchmesser max. (mit Störlichtblende) /
Diameter max. (with lens shade)
81 mm
Durchmesser des Fokussierrings /
Diame
78
Länge (ohne Objektivdeckel) / Length (without lens caps)
78 mm (3.1″)
Länge (mit Objektivdeckeln) / Length (with lens caps)
92 mm (3.6″)
Gewicht (ohne Objektivdeckel) / Weight (without lens caps)
335 g (0.74 lbs)
* bezugnehmend auf das 24x36mm Format / referring to 36mm format
Sonderglas / Special glas
Asphären / Aspheric surface
Asphären & Sonderglas /
Technische Daten/Technical Specifications
Aspheric elements & special glas
– MOD)
ter of focusing ring
04/17 · Änderungen vorbehalten/Subject to change. Carl Zeiss AG · www.zeiss.com/photo
24 x 187 mm (4.9 x 7.4″)
Focusing not
Rotation angle
(3.2″)
mm (3.1″)
Page 2
ZEISS Batis 2/25
MTF Charts
Blendenzahl: k = 2 / f-number = 2
Sagittal
Tangential
Blendenzahl: k = 4 / f-number = 4
Sagittal
Tangential
Modulationsübertragung MTF als Funktion der Bildhöhe (u‘) und Spaltorientierung. Weißes Licht.
Objektentfernung: unendlich. Ortsfrequenzen 10, 20 und 40 Perioden/mm
Modulation transfer MTF as a function of the image height (u‘) and slit orientation. White light. Infinite
object distance. Spatial frequencies 10, 20 and 40 cycles/mm.
04/17 · Änderungen vorbehalten/Subject to change. Carl Zeiss AG · www.zeiss.com/photo
Page 3

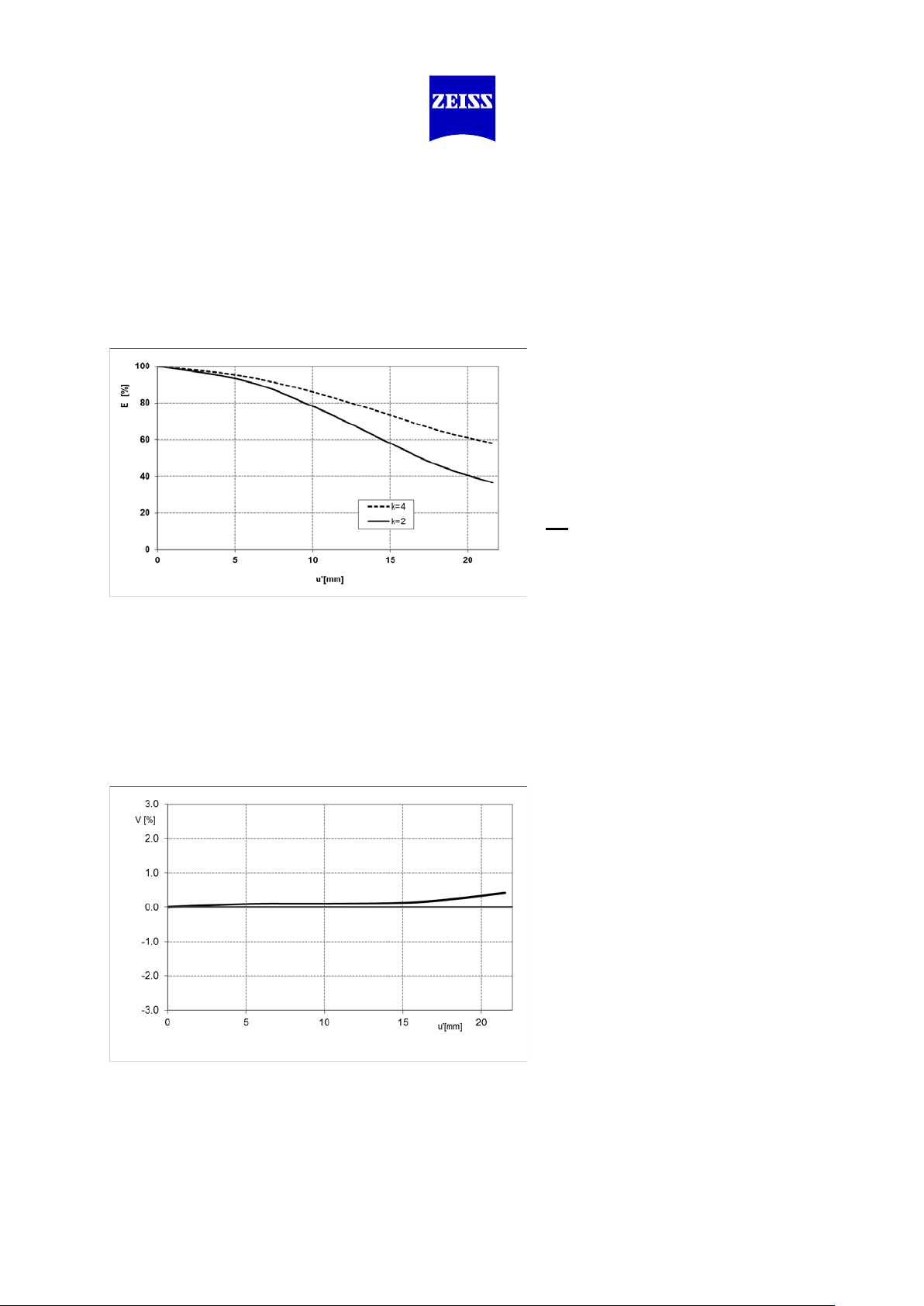

Die relative Beleuchtungsstärke zeigt die
Data for object distance of 0.75 m (β = 1:30).
ZEISS Batis 2/25
Relative Beleuchtungsstärke / Relative Illuminance
Abnahme der Bildhelligkeit von der Mitte
des Bildes zu den Ecken.
Prozent.
The relative illumination shows the
decrease in image brightness from the
image center to the edge. Values in
percent.
Blendenzahl: k = 2 / f-number = 2
---- Blendenzahl: k = 4 / f-number = 4
Angabe in
Gemessen an Sony a7R, eingeschaltete Kamerakorrektur
Measured on Sony a7R, camera correction „on“
Angaben für unendliche Objektentfernung.
Data for infinite object distance.
Relative Verzeichnung / Relative Distortion
Gemessen an Sony a7R, eingeschaltete Kamerakorrektur
Measured on Sony a7R, camera correction “on”
Angaben für eine Objektentfernung von 0,75 m (β = 1:30).
Die relative Verzeichnung zeigt die
Abweichung der aktuellen von der
idealen Bildhöhe.
The relative distortion shows in percent
the deviation of the actual from the ideal
image height.
04/17 · Änderungen vorbehalten/Subject to change. Carl Zeiss AG · www.zeiss.com/photo
Page 4
ZEISS Batis 2/25
Schärfentiefe / Depth of field (DoF)
Keine Angabe der Schärfentiefetabelle, da die Angaben vom verwendeten Kamerasensor abhängen. Schärfentiefewerte werden direkt am Display des Objektiv angezeigt.
No indication of depth of field, as data is depending on used camera sensor.
Depth of field values are shown directly on the lens display.
04/17 · Änderungen vorbehalten/Subject to change. Carl Zeiss AG · www.zeiss.com/photo
