Zebra LS4208 Quick Reference Guide [de]

LS4208

Kurzreferenz

2 LS4208

Zebra behält sich das Recht vor, Änderungen an Produkten vorzunehmen, um Zuverlässigkeit, Funktion oder Design zu verbessern.

Zebra übernimmt keine Produkthaftung, die sich aus oder in Verbindung mit der Anwendung oder Benutzung jeglicher hier beschriebener Produkte, Schaltkreise oder Anwendungen ergibt.

Es wird keine Lizenz gewährt, sei es ausdrücklich oder durch Implizierung, Rechtsverwirkung oder auf andere Weise unter jeglichem Patentrecht oder Patent, das jegliche Kombination, Systeme, Apparate, Maschinen, Materialien, Methoden oder Vorgänge, in denen Zebra-Produkte verwendet werden können, abdeckt oder sich auf diese bezieht. Eine implizierte Lizenz besteht ausschließlich für Geräte, Schaltkreise und Subsysteme, die in Zebra-Produkten enthalten sind.

Zebra und der stilisierte Zebrakopf sind eingetragene Marken von ZIH Corp. in vielen Ländern weltweit. Alle anderen Marken sind das Eigentum ihrer jeweiligen Inhaber.

Zebra Technologies Corporation Lincolnshire, IL U.S.A. http://www.zebra.com

Gewährleistung

Die vollständige Hardware-Gewährleistung von Zebra finden Sie unter:

http://www.zebra.com/warranty

Kurzreferenz 3

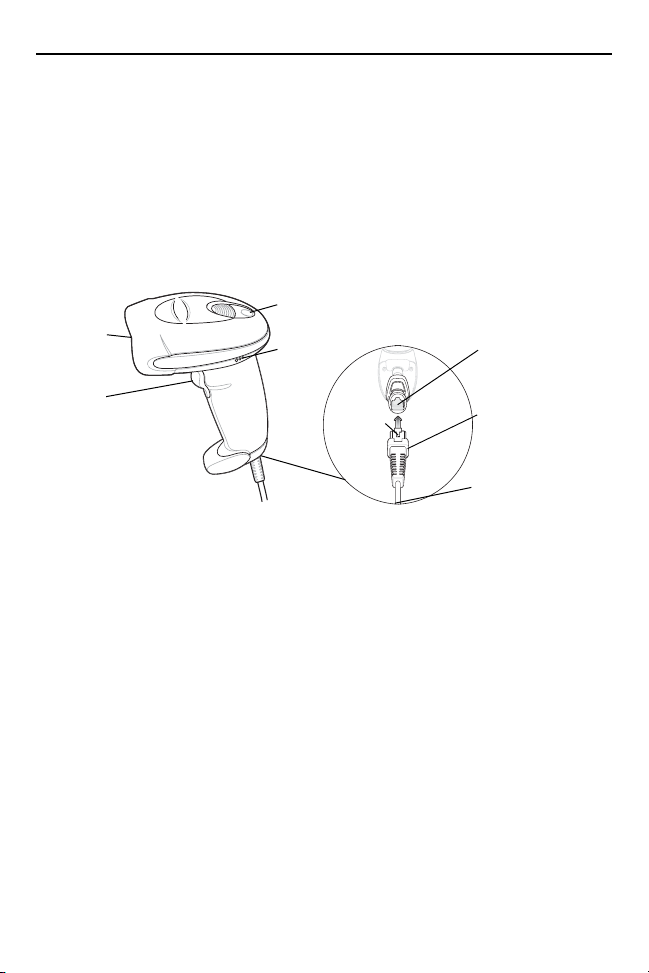

Modularer Stecker des Schnittstellenkabels

Zum Host

Signaltonausgang

LED

Auslöser

Lese-

fenster

Eingang für Schnittstellenkabel

Anschluss-

klemme

Einführung

Der Zebra LS4208 vereint ausgezeichnete Scannerleistung mit fortschrittlichem ergonomischem Design. Dieser kosteneffiziente und leichte Laserscanner kann im Hand- oder stationären Betrieb mit Tischständer verwendet werden und ist selbst bei längerer Bedienung äußerst benutzerfreundlich. Scannen Sie vor Programmierung des Scanners zur Kommunikation mit dem Host die entsprechenden Barcodes ab (auf Seite 8).

Tei le

Anschluss des Schnittstellenkabels

Schließen Sie den modularen Stecker des Schnittstellenkabels an den Kabelanschluss-Port am Scanner an.

Drücken Sie zum Abziehen des Steckers die Anschlussklemme mit der Spitze eines Schraubendrehers nieder und ziehen Sie den Stecker heraus.

4 LS4208

012345

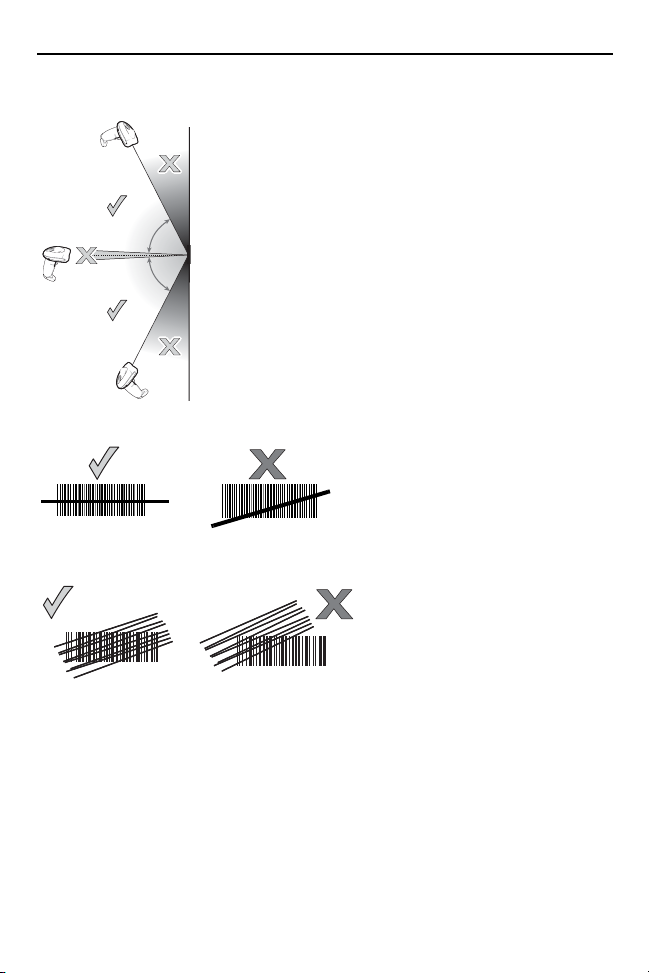

Zielen

Scannen

Bedeutung der Pieptöne

Der Scanner gibt zur Statusanzeige unterschiedliche Tonfolgen und -muster ab. Die während des normalen Scanbetriebs und bei der Scannerprogrammierung ausgegebenen Tonfolgen werden in der folgenden Tabelle erläutert.

Kurzreferenz 5

Tonfolge Anzeige

Normalgebrauch

Signaltoneinstellung: leise/mittel/laut

Kurzer, hoher Signalton Ein Barcode-Symbol wurde decodiert (wenn

4 lange, tiefe Signaltöne In einem gescannten Symbol wurde ein Übertragungsfehler

5 tiefe Signaltöne Konvertierungs- oder Formatfehler

Tiefer/hoher/tiefer Piepton

Hoher/hoher/hoher/tiefer Piepton

Scan-Einstellungen im Parameter-Menü

Kurzer, hoher Signalton Richtiger Eintrag eingelesen oder richtige Menüsequenz

Tiefer/hoher Piepton Eingabefehler, falscher Barcode oder „Abbrechen“

Hoher/tiefer Piepton Tastaturparameter ausgewählt. Geben Sie über den

Hoher/tiefer/hoher/tiefer Piepton

Einschalten

Decodierungs-Signalgeber aktiviert).

ermittelt. Die Daten werden ignoriert. Dies kommt vor, wenn der Scanner nicht richtig konfiguriert ist. Überprüfen Sie die eingestellten Optionen.

ADF-Übertragungsfehler

RS-232 Empfangsfehler

ausgeführt.

gescannt, falscher Eintrag, falsche Barcode-Programmsequenz; Scanner bleibt im Programmiermodus.

Barcode-Ziffernblock einen Wert ein.

Erfolgreicher Programmabschluss mit Änderung der Parametereinstellung

Tiefer/hoher/tiefer/hoher Piepton

Code 39 Puffer

Hoher/tiefer Piepton Neue Code 39 Daten wurden in den Puffer geschrieben.

Speicherplatz für Host-Parameter voll. Scannen Sie

Standardeinstellungen auf Seite 8.

6 LS4208

Tonfolge Anzeige

3 lange, hohe Pieptöne Code 39 Puffer ist voll.

Tiefer/hoher/tiefer Piepton

Tiefer/hoher Piepton Gepufferte Daten wurden erfolgreich übertragen.

Host-spezifisch Nur USB

4 kurze, hohe Pieptöne Scanner hat Initialisierung nicht abgeschlossen.

Scanner gibt nach dem Scannen eines USB-Gerätetyps eine Einschalt-Tonfolge aus.

Die Einschalt-Tonfolge wird mehrmals ausgegeben.

Nur RS-232

Kurzer, hoher Piepton Ein <BEL>-Zeichen wurde empfangen, und die

Der Code 39 Puffer wurde gelöscht, oder es wurde versucht, einen leeren Puffer zu löschen oder zu übertragen.

Versuchen Sie es nach einigen Sekunden erneut.

Die Kommunikation mit dem Bus muss hergestellt werden, bevor der Scanner auf der höchsten Leistungsstufe arbeiten kann.

Der USB-Bus kann den Scanner in einen Status versetzen, in dem der Scanner mehrmals ein- und ausgeschaltet wird. Das ist normal und kommt oft vor, wenn der Hostcomputer einen Kaltstart durchführt.

Signal-Einschaltfunktion <BEL> ist aktiviert.

Bedeutung der LED-Anzeigen

Zusätzlich zu den Piepton-Folgen kommuniziert der Scanner auch über eine zweifarbige LED-Anzeige mit dem Benutzer. Die Bedeutung der verschiedenen LED-Farben beim Scannen können Sie der Tabelle unten entnehmen.

LED Anzeige

Aus Scanner ist nicht in Betrieb bzw. der Scanner ist an und betriebsbereit.

Grün Ein Barcode wurde erfolgreich decodiert.

Rot Ein Übertragungs- oder Scanner-Fehler ist aufgetreten.
