LS3578
Guide de démarrage rapide
http://www.zebra.com/ls3578
À AFFICHER DANS LA ZONE DE TRAVAILÀ AFFICHER DANS LA ZONE DE TRAVAIL
Pour plus de détails, voir le Guide de référence produit
1
2
3
2
4
1 Plate-forme d'attache
2 Voyants lumineux
3 Fenêtre de lecture
4 Gâchette d'activation
Insertion du puits
Attention: les scanners sans l LS3478 sont
incompatibles avec les puits STB3508/3578.
Les scanners sans l LS3578 sont incompatibles
avec les puits STB3408/3478.
1
2
Ou utilisez une pièce de monnaie
REMARQUE : les câbles peuvent varier en fonction de la configuration. Si vous utilisez un module
d'alimentation externe, insérez d'abord le câble dans le puits, puis insérez le câble de l'hôte.
Connectez l'alimentation en dernier.
Branchement du câble au niveau du puits
INSERTION/RETRAIT DE LA BATTERIE
3
INTERFACES HÔTE
RS-232
4
Ou utilisez une pièce de monnaie
Émulation Clavier
AlimentationAlimentation
HôteHôte
Veuillez consulter le Guide de référence produit du LS3578,
chapitre Dépannage, pour de plus amples informations
USB
IBM 46XX
DÉPANNAGE
Le scanner ne fonctionne pas
Le scanner n'est pas alimenté
Vérifiez la batterie
Fixation incorrecte du couvercle
Tournez le couvercle pour
le fixer correctement
Décodage du code à barres par le scanner, mais aucune donnée n'est transmise à l'hôte
Scanner non associé au puits connecté à l'hôte
Assignez le scanner au puits (à l'aide
du code à barres PAIR du puits)
Si les données ne parviennent toujours pas à l'hôte, vous devrez peut-être recycler l'alimentation au niveau du puits
Le puits n'est pas programmé pour
l'interface hôte appropriée
Vérifiez les paramètres d'hôte du
scanner ou modifiez les options
Le câble d'interface n'est
pas bien connecté
Vérifiez que le câble
est bien connecté
LS3578 CODES À BARRES DE PARAMÉTRAGE
Le scanner ne décode pas le code à barres
Le scanner n'est pas programmé
pour ce type de code à barres
Assurez-vous que le scanner est
programmé pour lire le type de
code à barres scanné
Code à barres illisible
Vérifiez que le code à barres n'est
pas défectueux ; essayez de lire un
code à barres de test de même type
Affichage inexact des données scannées sur l'hôte
Les paramètres de communication avec l'hôte du puits associé ne correspondent pas aux paramètres de l'hôte
Vérifiez les paramètres d'hôte du puits ou modifiez les options
Paramètres par défaut
Remarque : la connexion du scanner au puits est
interrompue lorsque vous scannez Paramètres par
défaut.
Paramètres par défaut
Dissociation/déconnexion
UNPAIR/DISCONNECT
Types d'hôtes IBM 46XX
PORT 5B
PORT 9B
Types d'hôtes Emulation clavier
COMPATIBLE IBM PC/AT et IBM PC
Types d'hôtes de communications radio
HÔTE DU PUITS
SERIAL PORT PROFILE (ESCLAVE)
Types d'hôtes USB
EMULATION CLAVIER HID
IBM HAND-HELD USB
ÉMULATION CLAVIER BLUETOOTH (HID - ESCLAVE)
Retour chariot/Saut de ligne
SCAN OPTIONS
SERIAL PORT PROFILE (MAÎTRE)
<DATA><SUFFIX>
ENTER
Types d'hôtes RS-232
RS-232 STANDARD
ICL RS-232
NIXDORF RS-232 MODE B
FUJITSU RS-232
NIXDORF RS-232 MODE A
OPOS/JPOS
LS3578
LS3578
À AFFICHER SUR LE LIEU DE TRAVAILÀ AFFICHER SUR LE LIEU DE TRAVAIL
Guide de démarrage rapide
3
1
2
2
4
1 Plate-forme d'attache
2 Signaux lumineux
3 Fenêtre de lecture
4 Gâchette de lecture
Signaux
lumineux

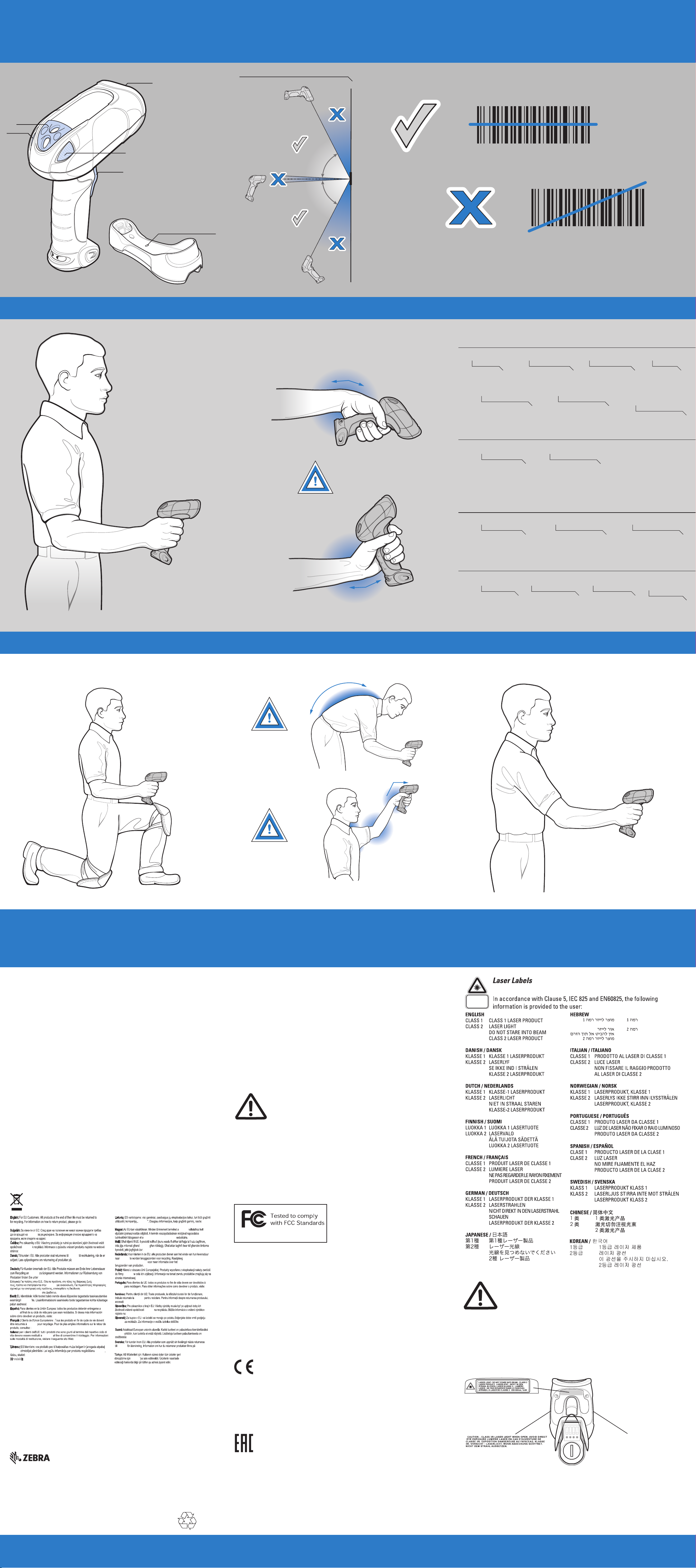

POSITIONS DE LECTURE OPTIMALES
Visée
012345012345
012345012345
POSITION VERTICALE DU CORPS OPTIMALE
Éviter les torsions de poignet
ALTERNER MAIN GAUCHE ET MAIN DROITEALTERNER MAIN GAUCHE ET MAIN DROITE
IL EST CONSEILLÉ DE FAIRE DES PAUSES ET DE PROCÉDER À LA ROTATION DES TÂCHESIL EST CONSEILLÉ DE FAIRE DES PAUSES ET DE PROCÉDER À LA ROTATION DES TÂCHES
Signaux sonores
Utilisation standard
Bips sonores faible/
moyen/fort
Mise en marche
Bips sonores brefs faible/fort
Le scanner a été associé
au puits
Bip sonore normal
Code à barres décodé [si
le bip sonore de décodage
est activé]
Bips sonores courts fort/faible
Le scanner a été dissocié
du puits
Lecture des codes de paramétrage
Bips sonores fort/faible/fort/faible
Bips sonores longs faible/fort
4 bips sonores longs de
faible intensité
Erreur de transmission
détectée ; les données sont
ignorées.
Bips sonores longs faible/fort ou
bips sonores longs faible/fort/
faible/fort
4 bips sonores courts
de haute intensité
Indication de
batterie faible
Échec de la tentative
d'association
ÉVITER LES TORSIONS
DE POIGNET
POSITION OPTIMALE DU CORPS
Sortie du programme réussie
avec modification
du réglage des paramètres
Voyant lumineux
Utilisation standard
Éteint
Le scanner n'est pas
alimenté (batterie déchargée ou
retirée) ou le scanner est en veille
et prêt à fonctionner
Chargement
Clignotement vert lent
Scanner rechargé
lentement
(lorsque le puits
est alimenté par le
câble de l'hôte)
Clignotement vert rapide
Scanner chargé
rapidement
(lorsque le puits
est alimenté par une
alimentation externe)
Erreur d'entrée, séquence de
programmation incorrecte
ou code à barres Cancel scanné
Vert
Le code à barres
a été décodé avec succès
Clignotement rouge
Problème de chargement
Consultez le Guide de
référence du produit
pour plus d'informations
Rouge
Erreur de transmission
des données ou
dysfonctionnement du scanner
ou scanner LS3578 inséré
dans un puits STB3478
Clignotement rouge
et vert
Problème de
température
Position optimale du corps
pour la lecture au sol
ALTERNER GENOU GAUCHE
ET GENOU DROIT
Position optimale du corps
pour un champ de lecture
étendu
ÉVITER DE SE PENCHER
ÉVITER DE S'ÉTIRER
LS3578
Zebra se réserve le droit de modifier tout produit afin d'en améliorer la fiabilité, la fonction ou le design.
Zebra décline toute responsabilité consécutive ou liée à l'application ou à l'utilisation du produit, du circuit ou de
l'application mentionnés dans les présentes.
Aucune licence n'est concédée, expressément ou par répercussion, par fin de non-recevoir, ou par tout autre
brevet ou droit de propriété industrielle, couvrant ou relatif à toute combinaison, système, appareil, machine,
matériel, méthode ou procédé pour lesquels les produits Zebra seraient utilisés. Il existe une licence implicite pour
les équipements, les circuits et les sous-systèmes contenus dans les produits Zebra.
Zebra et le logo Zebra sont des marques déposées de ZIH Corp. Le logo Symbol est une marque déposée de
Symbol Technologies, Inc., une société Zebra Technologies.
Zebra Technologies Corporation
Lincolnshire, IL U.S.A.
http://www.zebra.com
Garantie
Pour consulter la déclaration de garantie du matériel Zebra complète, rendez-vous sur le site à l'adresse
suivante : http://www.zebra.com/warranty.
Recommandations ergonomiques
Attention : pour éviter ou minimiser le risque potentiel d'une blessure ergonomique, respectez les
recommandations suivantes. Consultez votre responsable local de l'hygiène, de la santé et de la sécurité, pour
vous assurer que vous respectez les consignes de sécurité de votre entreprise, qui ont pour but d'éviter toute
blessure d'employé.
• Réduisez ou éliminez les mouvements répétitifs
• Maintenez une position naturelle / neutre
• Réduisez ou éliminez la force excessive
• Conservez à portée de main les objets
fréquemment utilisés
• Effectuez toutes les tâches à une hauteur correcte
Informations d'assistance
Si vous avez des difficultés à utiliser votre matériel, contactez le responsable technique de vos installations ou
l'assistance systèmes. Si le problème se situe au niveau de l'équipement, ils contacteront le service
d'assistance Zebra via le site Web : http://www.zebra.com/support.
Pour consulter la dernière version de ce guide, rendez-vous sur le site suivant : http://www.zebra.com/support.
• Réduisez ou éliminez les vibrations
• Réduisez ou éliminez la pression directe
• Fournissez des postes de travail réglables
• Prévoyez un dégagement suffisant
• Prévoyez un cadre de travail approprié
• Améliorez les procédures de travail
Recommandations d'utilisation
INFORMATIONS RÉGLEMENTAIRES
Autorisations nationales
Des marquages réglementaires sont apposés sur les appareils radio pour signaler que leur utilisation est
autorisée dans les pays suivants : États-Unis, Canada, Australie, Japon et Europe1.
Veuillez consulter la Déclaration de conformité de Zebra (DoC) pour de plus amples informations sur les
marquages des autres pays. Vous la trouverez à l'adresse suivante : http://www.zebra .com/doc.
Remarque1 : pour les produits à 2,4 GHz : l'Europe comprend l'Allemagne, l'Autriche, la Belgique, Chypre, la
Croatie, le Danemark, l'Espagne, l'Estonie, la Finlande, la France, la Grèce, la Hongrie, l'Irlande, l'Islande, l'Italie,
la Lettonie, le Liechtenstein, la Lituanie, le Luxembourg, Malte, la Norvège, les Pays-Bas, la Pologne, le Portugal,
la République tchèque, le Royaume-Uni, la Slovaquie, la Slovénie, la Suède et la Suisse.
Modules radio
Les scanners de la série LS3578 contiennent un module radio agréé. Il s'agit du module de type radio Bluetooth :
LMX5452.
Périphériques Bluetooth
Ce produit est un périphérique Bluetooth agréé. Référence BT : BT02793
L'utilisation d'un périphérique sans autorisation réglementaire est illégale.
Consignes d'exposition aux RF (FCC / UE)
Sécurité
Cet appareil est conforme à des normes reconnues à l'échelle internationale et couvre le taux d'absorption spécifique
(TAS) concernant l'exposition de l'homme à des champs électromagnétiques provenant de périphériques radio.
Réduction de l'exposition aux RF - Utilisation appropriée
Il est recommandé de n'utiliser cet appareil qu'en position normale de fonctionnement.
Périphériques portables :
Afin de respecter les critères de conformité de la FCC en matière d'exposition aux RF, cet appareil doit être tenu à la
main. Toute autre configuration d'utilisation doit être évitée.
Déchets d'équipements électriques et électroniques (DEEE)
Zebra
http://www.zebra.com/weee.
Zebra
http://www.zebra.com/weee.
Zebra
http://www.zebra.com/weee.
http://www.zebra.com/weee.
Zebra
http://www.zebra.com/weee.
Zebra
http://www.zebra.com/weee
Zebra
http://www.zebra.com/weee.
Zebra
Zebra
http://www.zebra.com/weee.
Zebra
http://www.zebra.com/weee.
Zebra
http://www.zebra.com/weee.
Hrvatski: Za kupce u Europskoj uniji: Svi se proizvodi po isteku vijeka
trajanja moraju vratiti tvrtki Zebra na recikliranje. Informacije o načinu
vraćanja proizvoda potražite na web-stranici: www.zebra.com/weee.
Zebra
http://www.zebra.com/weee.
Zebra
http://www.zebra.com/weee.
http://www.zebra.com/weee
Zebra
http://www.zebra.com/weee.
Zebra
http://www.zebra.com/weee.
Zebra
Zebra
http://www.zebra.com/weee.
http://www.zebra.com/weee.
Zebra
http://www.zebra.com/weee
Zebra
http://www.zebra.com/weee.
Zebra
Zebra
http://www.zebra.com/weee.
Zebra
http://www.zebra.com/weee.
Zebra
http://www.zebra.com/weee.
http://www.zebra.com/weee.
Zebra
Zebra
Obligations en ce qui concerne les parasites en radiofréquence
Transmetteurs radio (Partie 15)
Cet appareil est conforme aux règles de la Partie 15 de la FCC.
Son fonctionnement est assujetti au respect des deux
conditions suivantes :
(1) cet appareil ne doit pas provoquer de parasites dangereux et
FOR HOME OR OFFICE USE
(2) cet appareil doit accepter tous les parasites éventuellement
reçus, y compris ceux qui risquent de provoquer un
fonctionnement intempestif.
Obligations en ce qui concerne les parasites en radiofréquence – Canada
Transmetteurs radio
Ce périphérique est conforme à la norme RSS 210 d'Industry & Science Canada. Son fonctionnement est assujetti au
respect des deux conditions suivantes : 1) cet appareil ne doit pas provoquer de parasites dangereux et 2) cet appareil
doit accepter tous les parasites éventuellement reçus, y compris ceux qui risquent de provoquer un fonctionnement
intempestif.
Marquage sur l'étiquette : le terme « IC: » avant la certification radio signifie uniquement que les caractéristiques
techniques imposées par Industrie Canada sont respectées.
Obligations en ce qui concerne les parasites en radiofréquence – Brésil
Declarações Regulamentares para LS3578 BRAZIL
NOTA: A marca de certificação se aplica ao Equip. de Radiação Restrita, modelo LS3578. Este equipamento opera em
caráter secundário, isto é, não tem direito a proteção contra interferência prejudicial, mesmo de estações do mesmo
tipo, e não pode causar interferência a sistemas operando em caráter primário.
Para maiores consultas sobre ANATEL consulte o site: www.anatel.gov.br
Appareils laser
Conformes aux normes américaines 21CFR1040.10 et 1040.11, à l'exception des déviations
conformément à l'avertissement laser No. 50, du 24 juin 2007, EN60825-1:2007 et
IEC 60825-1 (ED.2). La classification des rayons laser figure sur l'une des étiquettes de l'appareil.
Les appareils à rayons laser de classe 1 ne sont pas considérés comme dangereux, à
condition de les utiliser pour les activités prévues. La déclaration suivante est
nécessaire pour respecter les réglementations américaines et internationales :
Attention : l'utilisation de commandes, réglages ou procédures autres que ceux qui sont spécifiés dans ce document
risque d'entraîner une exposition dangereuse à des rayons laser.
Les scanners à rayons laser de classe 2 utilisent une diode lumineuse de faible puissance. Comme c'est le cas avec
n'importe quelle source lumineuse très brillante, tel le soleil, l'utilisateur doit éviter de regarder directement le faisceau
lumineux. Une exposition momentanée à un rayon laser de classe 2 ne présente pas de danger connu.
Étiquetage laser
Zebra Technologies Corporation, Lincolnshire, IL États-Unis
http://www.zebra.com
© 2017 ZIH Corp et/ou ses filiales. Tous droits réservés. ZEBRA et l'illustration
de la tête de zèbre sont des marques commerciales de ZIH Corp, déposées dans
de nombreuses juridictions dans le monde entier. Toutes les autres marques
appartiennent à leurs propriétaires respectifs.
72E-93587-04FR Révision A — Juin 2017
Marquage et zone économique européenne (ZEE)
Déclaration de conformité
Zebra déclare par la présente que cet équipement radio est conforme à la directive 2011/65/EU et 1999/5/EC ou
2014/53/EU (2014/53/EU remplacera 1999/5/EC à compter du 13 juin 2017). Le texte complet de la déclaration de
conformité de l'Union européenne est disponible à l'adresse Internet suivante : www.zebra.com/doc.
Eurasian Customs Union
Евразийский Таможенный Союз
Данный продукт соответствует требованиям знака EAC.
http://www.zebra.com/ls3578
COMPLIES WITH 21CFR1040.10 AND 1040.11 EXCEPT FOR
DEVIATIONS PURSUANT TO LASER NOTICE NO. 50, DATED
JUNE 24, 2007 AND IEC 60825-1 (Ed. 2.0), EN60825-1:2007
THIS CLASS B DIGITAL APPARATUS COMPLIES WITH
CANADIAN ICES-103. CET APPAREIL NUMÉRIQUE DE LA CLASSE B
EST CONFORME À LA NORME NMB-003 DU CANADA.
Loading...
