LS3578
Guía rápida de inicio
http://www.zebra.com/ls3578
Consulte la guía de referencia de producto para obtener más información
PARA FIJAR EN LA ZONA DE TRABAJOPARA FIJAR EN LA ZONA DE TRABAJO
3
Inserción en la cuna
1
2
2
4
1 Placa de sujeción
2 Indicadores LED
3 Área de lectura
4 Gatillo de lectura
Precaución: los lectores inalámbricos LS3478
son incompatibles con las cunas STB3508/3578.
Los lectores inalámbricos LS3578 son incompatibles
con las cunas STB3408/3478.
1
2
O utilice una moneda O utilice una moneda
Nota: Los cables pueden variar dependiendo de la configuración. Cuando utilice una fuente de
alimentación externa, inserte el cable en la cuna primero y luego inserte el cable de host.
En último lugar, conecte la corriente.
Conexión del cable en la cunaConexión del cable en la cuna
INSERCIÓN/EXTRACCIÓN DE LA BATERÍA
3
INTERFACES DEL HOST
RS-232
4
Interfaz de teclado (Keyboard Wedge)
AlimentaciónAlimentación
Host
Consulte la sección Solución de problemas de la Guía de referencia de producto
LS3578 para obtener más información.
El lector no funciona
USB
SOLUCIÓN DE PROBLEMAS
El lector no lee el código de barras
IBM 46XX
El lector no recibe alimentación
Comprobar batería
Tapa mal asegurada
Girar la tapa para asegurarla
El lector lee el código de barras, pero el host no recibe los datos
El escáner no está emparejado con
la cuna conectada al host
Empareje el escáner con la cuna (utilizando
el código de barras PAIR de la cuna)
Si todavía no se pueden transmitir datos al host, puede que sea necesario apagar y volver a encender la cuna
La cuna no está programada
para la interfaz de host correcta
Compruebe los parámetros del host
del lector o las opciones de edición
LS3578 PROGRAMACIÓN DE CÓDIGO DE BARRAS
El cable de interfaz no
está bien conectado
Compruebe que los cables
están bien conectados
El lector no está programado para
el tipo de código de barras
Asegúrese de que el lector está
programado para leer este tipo
de código de barras
Error al leer el código de barras
Asegúrese de que el código de barras
no está defectuoso; intente leer un
código de prueba del mismo tipo
Los datos leídos no se muestran correctamente
Los parámetros de comunicación de host de la cuna emparejada no coinciden con los parámetros de host
Compruebe los parámetros de host de la cuna o las opciones de edición
Establecer configuración predeterminada
Nota: la conexión del lector a la cuna se anula cuando
se lee Establecer parámetros predeterminados.
Establecer configuración predeterminada
Desemparejamiento/Desconexión
Desemparejamiento/Desconexión
Tipos de host IBM 46XX
PUERTO 5B
PUERTO 9B
Tipos de host para interfaz
de teclado (Keyboard Wedge)
PC/AT IBM y PC COMPATIBLE CON IBM
Tipos de host para comunicaciones por radio
HOST DE LA CUNA
PERFIL DE PUERTO SERIE (ESCLAVO)
Tipos de host USB
EMULACIÓN DE TECLADO HID
PORTATIL USB DE IBM
EMULACIÓN TECLADO BLUETOOTH (ESCLAVO HID)
Retorno de carro/Nueva línea
SCAN OPTIONS
PERFIL DE PUERTO SERIE (MAESTRO)
<DATA><SUFFIX>
INTRODUCIR
Tipos de host RS-232
RS-232 ESTÁNDAR
ICL RS-232
NIXDORF RS-232 MODO B
FUJITSU RS-232
NIXDORF RS-232 MODO A
OPOS/JPOS
LS3578
LS3578
PARA FIJAR EN LA ZONA DE TRABAJOPARA FIJAR EN LA ZONA DE TRABAJO
Guía rápida de inicio
3
1
2
2
4
1 Placa de sujeción
2 Indicadores LED
3 Área de lectura
4 Gatillo de lectura
Indicadores LED

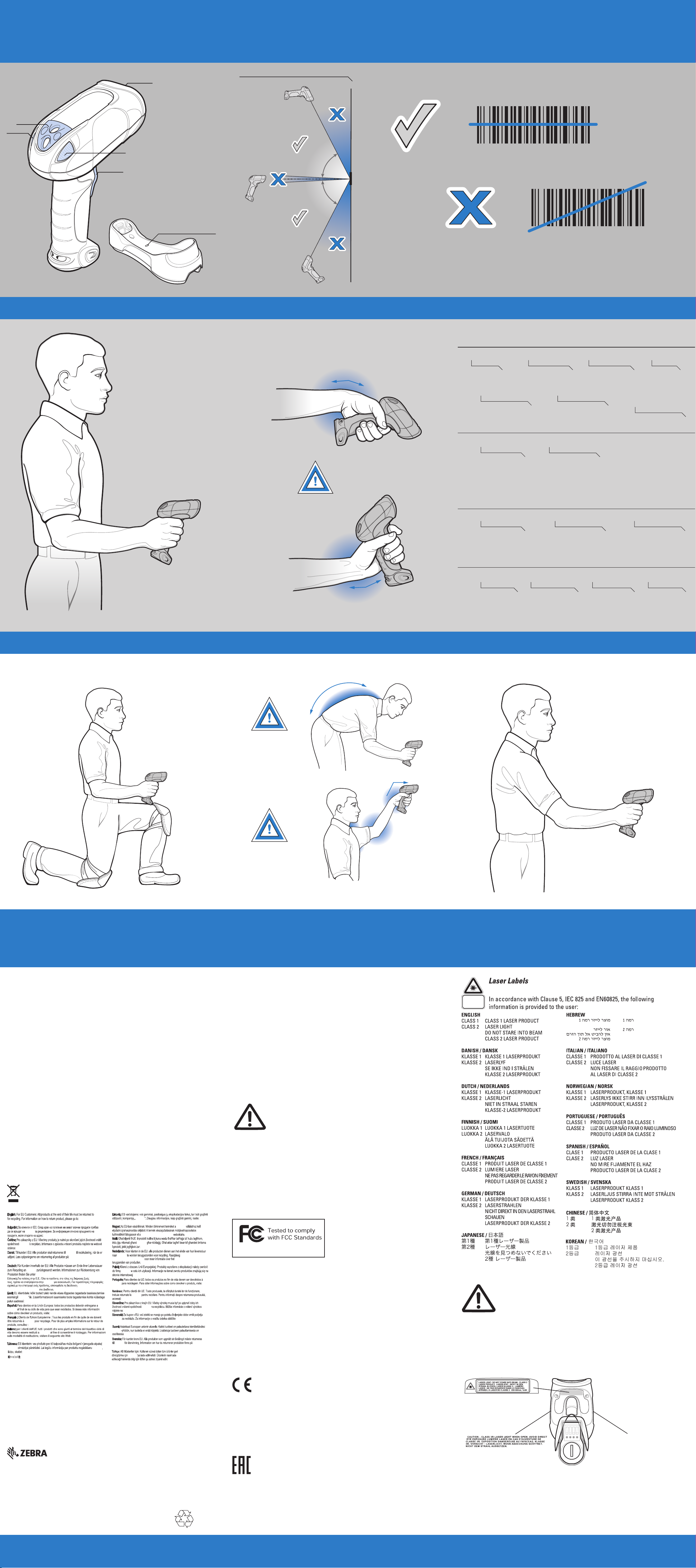

POSICIONES PARA LECTURA ÓPTIMAS
Enfoque
012345012345
012345012345
POSTURA ERGUIDA ÓPTIMA
Evite posiciones forzadas de la muñeca
ALTERNE LAS MANOS IZQUIERDA Y DERECHAALTERNE LAS MANOS IZQUIERDA Y DERECHA
SE RECOMIENDA PARAR PARA DESCANSAR Y LA ROTACIÓN DE TAREASSE RECOMIENDA PARAR PARA DESCANSAR Y LA ROTACIÓN DE TAREAS
Indicadores sonoros
Uso estándar
Bips grave/medio/agudo
Encendido
Bips breves grave/agudo
El lector se ha emparejado con
la cuna
Lectura de menú de parámetros
Bips agudo/grave/agudo/grave
Bip normal
Lectura de código de barras
[Si está activado el indicador
sonoro para lecturas]
Bips breves agudo/grave
El lector se ha desemparejado
de la cuna
Bips largos grave/agudo
4 bips largos y graves
Error de transmisión detectado;
la información se omitirá
4 bips agudos breves
Indicador de nivel de
batería bajo
Bips largos grave/agudo o
Bips largos grave/agudo/
grave/agudo
Error al intentar el
emparejamiento
ALTERNE LAS RODILLAS
IZQUIERDA Y DERECHA
POSTURA CORPORAL ÓPTIMA
Salida del programa satisfactoria
con cambios en la
configuración de parámetros
Indicaciones LED
Uso estándar
Apagado
El lector no recibe
energía (batería descargada o
retirada) o el lector tiene poca
potencia y está listo para leer
Uso durante la carga
Parpadeo verde lento
Lector cargando a
velocidad lenta (se utiliza
cuando la cuna está
alimentada por el cable
de anfitrión)
Parpadeo verde rápido
Verde
Lector cargando a rápida
velocidad (se utiliza cuando
la cuna ,está alimentada por
una fuente de alimentación
externa)
Error de entrada, secuencia
de programación incorrecta,
o cancelar código de barras leído
Lectura de código de barras
correcta
Parpadeo rojo
Problema de carga
Véase la referencia del
producto Guía de
información adicional
Rojo
Error de transmisión
de datos o avería del lector
o lector LS3578 insertado
en una cuna STB3478
Parpadeo verde y rojo
Fallo de temperatura
Postura corporal óptima
para lectura a poca distancia
ALTERNE LAS RODILLAS
IZQUIERDA Y DERECHA
Postura corporal óptima para
lecturas de rango amplio
EVITE CURVAR LA ESPALDA
EVITE POSTURAS FORZADAS
DEL BRAZO
LS3578
Zebra se reserva el derecho de realizar cambios en cualquier producto con el fin de mejorar su diseño,
fiabilidad o funcionamiento.
Zebra no asume ninguna responsabilidad acerca de los productos en relación con la aplicación o el uso de
ningún producto, circuito o aplicación descritos en este documento.
No se otorga ninguna licencia, ni explícitamente, por implicación o de algún otro modo, bajo ningún derecho de
patente ni patente que cubra o esté relacionada con ninguna combinación, sistema, aparato, máquina, material,
método o proceso en que pudieran utilizarse los productos Zebra. Sólo existe licencia implícita para los equipos,
circuitos y subsistemas contenidos en los productos Zebra.
Zebra y los gráficos de Zebra de son marcas comerciales registradas de ZIH Corp. El logotipo de Symbol es una
marca registrada de Symbol Technologies, Inc., una empresa de Zebra Technologies.
Zebra Technologies Corporation
Lincolnshire, IL U.S.A.
http://www.zebra.com
Garantía
Puede consultar el texto completo de la declaración de garantía de los productos de hardware de Zebra en:
http://www.zebra.com/warranty
Recomendaciones ergonómicas
Precaución: para evitar o reducir al mínimo el posible riesgo de lesiones ergonómicas, siga las
recomendaciones a continuación. Consulte con el responsable local de salud y seguridad para asegurarse de
que cumple los programas de seguridad de la empresa encaminados a prevenir lesiones del personal.
• Reduzca o elimine los movimientos repetitivos
• Mantenga una posición natural/neutra
• Reduzca o elimine los esfuerzos excesivos
• Tenga a mano los objetos que utilice con
mayor frecuencia
• Realice las tareas a una altura adecuada
Información sobre servicios
Si experimenta algún problema al usar el equipo, póngase en contacto con el departamento de asistencia
técnica o de sistemas de su empresa. Si hay algún problema con el equipo, este departamento se encargará de
comunicárselo al servicio de asistencia al cliente de Zebra en: http://www.zebra.com/support.
Para obtener la versión más reciente de esta guía, visite: http://www.zebra.com/support.
Residuos de equipos eléctricos y electrónicos (WEEE)
• Reduzca o elimine la vibración
• Reduzca o elimine la presión directa
• Suministre estaciones de trabajo ajustables
• Facilite un espacio libre adecuado
• Proporcione un entorno de trabajo adecuado
• Mejore los procedimientos de trabajo.
Guía de recomendaciones de uso
INFORMACIÓN NORMATIVA
Homologación por países
En el dispositivo figuran etiquetas normativas para indicar que los sistemas de radio han sido homologados para
el uso en los siguientes países y regiones: Estados Unidos, Canadá, Australia, Japón y Europa1.
Consulte la declaración de conformidad de Zebra (DoC) para obtener detalles sobre normativas de otros países.
Está disponible en http://www.zebra .com/doc.
Nota1: para productos de 2,4 GHz: Europa incluye Alemania, Austria, Bélgica, Chipre, Croacia, Dinamarca,
Eslovaquia, Eslovenia, España, Estonia, Finlandia, Francia, Grecia, Hungría, Irlanda, Islandia, Italia, Letonia,
Liechtenstein, Lituania, Luxemburgo, Malta, Noruega, Países Bajos, Polonia, Portugal, Reino Unido, República
Checa, Suecia y Suiza.
Módulos de radio
Los lectores LS3578 incluyen un módulo de radio homologado. Este módulo es del tipo de radio Bluetooth:
LMX5452.
Dispositivos Bluetooth
Este producto es un dispositivo Bluetooth homologado. Id. de BT: BT02793
El uso del dispositivo sin la debida aprobación normativa es ilegal
Pautas para la exposición a RF de la FCC / EU
Información sobre seguridad
El dispositivo cumple las normas reconocidas internacionalmente que cubren la tasa de absorción específica (SAR,
Specific Absorption Rate) relacionada con la exposición humana a campos electromagnéticos procedentes de
dispositivos de radio.
Reducción de la exposición a RF: Haga un uso apropiado del dispositivo
Se recomienda utilizar el dispositivo únicamente en la posición normal de funcionamiento.
Dispositivos de mano:
Con el fin de cumplir los requisitos de exposición a RF de la FCC de Estados Unidos, este dispositivo debe utilizarse
únicamente en la mano. Debe evitarse cualquier otra modalidad de uso.
Zebra
http://www.zebra.com/weee.
Zebra
http://www.zebra.com/weee.
Zebra
http://www.zebra.com/weee.
http://www.zebra.com/weee.
Zebra
http://www.zebra.com/weee.
Zebra
http://www.zebra.com/weee
Zebra
http://www.zebra.com/weee.
Zebra
Zebra
http://www.zebra.com/weee.
Zebra
http://www.zebra.com/weee.
Zebra
http://www.zebra.com/weee.
Hrvatski: Za kupce u Europskoj uniji: Svi se proizvodi po isteku vijeka
trajanja moraju vratiti tvrtki Zebra na recikliranje. Informacije o načinu
vraćanja proizvoda potražite na web-stranici: www.zebra.com/weee.
Zebra
http://www.zebra.com/weee.
Zebra
http://www.zebra.com/weee.
http://www.zebra.com/weee
Zebra
http://www.zebra.com/weee.
Zebra
http://www.zebra.com/weee.
Zebra
Zebra
http://www.zebra.com/weee.
http://www.zebra.com/weee.
Zebra
http://www.zebra.com/weee
Zebra
http://www.zebra.com/weee.
Zebra
Zebra
http://www.zebra.com/weee.
Zebra
http://www.zebra.com/weee.
Zebra
http://www.zebra.com/weee.
http://www.zebra.com/weee.
Zebra
Zebra
Requisitos sobre interferencias de radiofrecuencia
Transmisores de radio (Parte 15)
Este dispositivo cumple lo establecido en la Parte 15 de las
normativas de la FCC (EE.UU.). Su uso está sujeto a las dos
condiciones siguientes:
(1) este dispositivo no puede causar interferencias perjudiciales y
(2) este dispositivo debe aceptar cualquier interferencia recibida,
FOR HOME OR OFFICE USE
incluidas las que pudieran dar lugar a un funcionamiento no
deseado.
Requisitos sobre interferencias de radiofrecuencia: Canadá
Transmisores de radio
Este equipo cumple la normativa RSS 210 de Industry & Science de Canadá. Su funcionamiento está sujeto a las dos
condiciones siguientes: (1) este dispositivo no puede causar interferencias perjudiciales, y (2) este dispositivo debe
aceptar cualquier interferencia recibida, incluidas las que pudieran dar lugar a un funcionamiento no deseado.
Etiqueta: el término “IC:” que precede a la certificación de radio sólo indica que se cumplen las especificaciones
técnicas exigidas por Industry Canada.
Requisitos sobre interferencias de radiofrecuencia: Brasil
Declarações Regulamentares para LS3578 BRAZIL
NOTA: A marca de certificação se aplica ao Equip. de Radiação Restrita, modelo LS3578.
Este equipamento opera em caráter secundário, isto é, não tem direito a proteção contra interferência prejudicial,
mesmo de estações do mesmo tipo, e não pode causar interferência a sistemas operando em caráter primário.
Para maiores consultas sobre ANATEL consulte o site: www.anatel.gov.br
Dispositivos láser
Conforme a las normas 21CFR1040.10 y 1040.11, con la excepción de las variaciones según el
aviso de láser n°50, 24 de junio de 2007, y las normas EN60825-1:2007 y IEC 60825-1 (ED.2).
La clasificación láser figura en una de las etiquetas del dispositivo.
Los dispositivos láser de Clase 1 no se consideran peligrosos cuando se utilizan para
su finalidad prevista. La siguiente declaración es necesaria para el cumplimiento de
las normativas internacionales y estadounidenses:
Precaución: el empleo de controles, los ajustes o la realización de los procedimientos de manera distinta a la
especificada en este documento pueden tener como consecuencia la exposición peligrosa a los rayos láser.
Los lectores láser de Clase 2 utilizan un diodo de luz visible de baja potencia. Al igual que con cualquier otra fuente de
luz de gran intensidad, como el sol, el usuario debe evitar mirar directamente al haz luminoso. No se ha demostrado que
sea peligrosa la exposición momentánea a un láser de Clase 2.
Etiquetado del lector
Zebra Technologies Corporation, Lincolnshire, IL, USA.
http://www.zebra.com
© 2017 ZIH Corp y/o sus filiales. Todos los derechos reservados. Zebra y el
gráfico de una cabeza de cebra estilizada son marcas comerciales de ZIH Corp,
registradas en muchas jurisdicciones en todo el mundo. Todas las demás marcas
comerciales son propiedad de sus respectivos propietarios.
72E-93587-04ES Revisión A - Junio de 2017
Marcas CE del Espacio Económico Europeo (EEE)
Declaración de conformidad
Por la presente, Zebra declara que este equipo de radio cumple con la Directiva 2011/65/EU y 1999/5/CE o 2014/53/CE
(2014/53/EU sustituye a 1999/5/CE a partir del 13 de junio de 2017). El texto completo de la declaración de conformidad
de la UE está disponible en la siguiente dirección de Internet: www.zebra.com/doc.
Eurasian Customs Union
Евразийский Таможенный Союз
Данный продукт соответствует требованиям знака EAC.
http://www.zebra.com/ls3578
COMPLIES WITH 21CFR1040.10 AND 1040.11 EXCEPT FOR
DEVIATIONS PURSUANT TO LASER NOTICE NO. 50, DATED
JUNE 24, 2007 AND IEC 60825-1 (Ed. 2.0), EN60825-1:2007
THIS CLASS B DIGITAL APPARATUS COMPLIES WITH
CANADIAN ICES-103. CET APPAREIL NUMÉRIQUE DE LA CLASSE B
EST CONFORME À LA NORME NMB-003 DU CANADA.
Loading...
