Zebra® KR403
Kiosk 收条打印机
硬件集成商指南
P1016701-061 修订版 B
© 2010 ZIH Corp. 本手册中提及的手册和软件和 / 或打印机中固件的版权由 ZIH Corp. 所
有。未经授权复制本手册或软件和 / 或打印机中的固件将会被处以最高一年的监禁，和最
高 10,000 美元的罚款 (17 U.S.C.506)。如果违反版权法，则会承担民事责任。
本产品中包括了 ZPL
Circuit ； E
3
® 和 Monotype Imaging 字体。软件 © ZIH Corp. 全球范围保留所有权利。
®
、 ZPL II® 和 ZebraLink™ 程序； Element Energy Equalizer®
ZebraLink 以及所有产品名和编号都是商标，Zebra、Zebra 徽标、ZPL、ZPL II、Element
Energy Equalizer Circuit 和 E
3
Circuit 是 ZIH Corp 的注册商标。全球范围内保留所有权
利。
所有其它品牌名、产品名或商标均属于其各自持有人所有。有关其他商标信息，请参看产
品光盘上的 “ 商标 ” 内容。
所有权声明本手册中包含 Zebra Technologies Corporation 及其分支机构 （“Zebra
Technologies”）的所有权信息。它仅为操作和维护本书所述设备的人员提供信息，供其使
用。未经 Zebra Technologies 明确书面许可，此类专有信息不得由任何其他方使用、复制
和向其公开，用于任何其他用途。
产品改进不断改进产品是 Zebra Technologies 的方针政策。所有规范和设计如有更改，恕
不另行通知。
免责声明Zebra Technologies 采取措施保证其公布的工程设计规格和手册是正确的；但
是，也可能出现错误。 Zebra Technologies 保留更改此类任何错误的权利，并免除由此产
生的任何责任。
责任限制在任何情况下， Zebra Technologies 或涉及附属产品 （包括软硬件）的编制、生
产或交付的任何其他方对于因使用本产品或无法使用本产品引起的任何损害 （包括但不限
于因商业利润损失、业务中断、商业情报损失或其他资金损失造成的后续损害）概不负
责。即使 Zebra Technologies 已被告知可能发生此类损害，本公司也概不负责。因为某些
司法体系不允许免除或限制对连带损害或偶发损害的责任，所以上述限制可能对您并不适
用。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
目录
1 • 简介 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
KR403 Kiosk 收条打印机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
产品包内容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
拆开包装并检查打印机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
本文档的目标读者. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
本文档的组织形式. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
联系方式. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
文档规范. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2 • 设计概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
设计考虑概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3 • 打印机概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
基本打印机尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

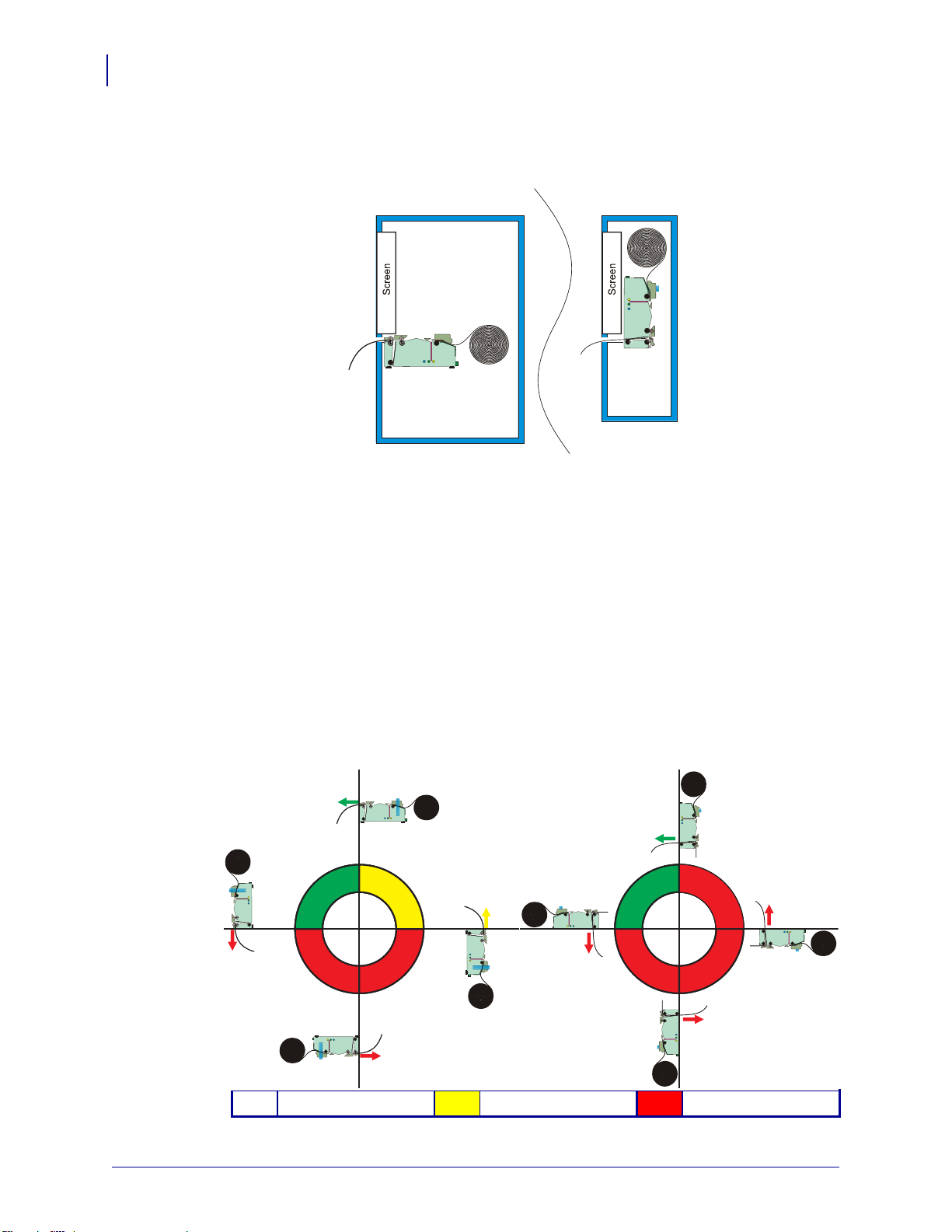

打印机方向 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
打印机功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
打开打印机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
常规打印信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
KR403 介质类型. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
打印机基本固定方法 （仅打印机）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
设计自己的固定方式. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
打印模式. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
循环呈送器 （Kiosk 模式）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
垂直呈送器 （Kiosk 模式）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
收条 （页面）成像模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
控制部件、指示灯和传感器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
进纸按钮控制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
电源指示灯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
状态指示灯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
感应、状态和错误报告 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
进纸按钮模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
环境灯光. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
冷却 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
打印机手动复位 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
打印机配置方法和工具 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
字体与打印机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
识别打印机中的字体. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
通过代码页实现打印机本地化 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
亚洲字体和其它大字体集 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
获得亚洲字体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
单机打印. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
4 • 连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
缆线连接和缆线穿引. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
大尺寸介质卷转接器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

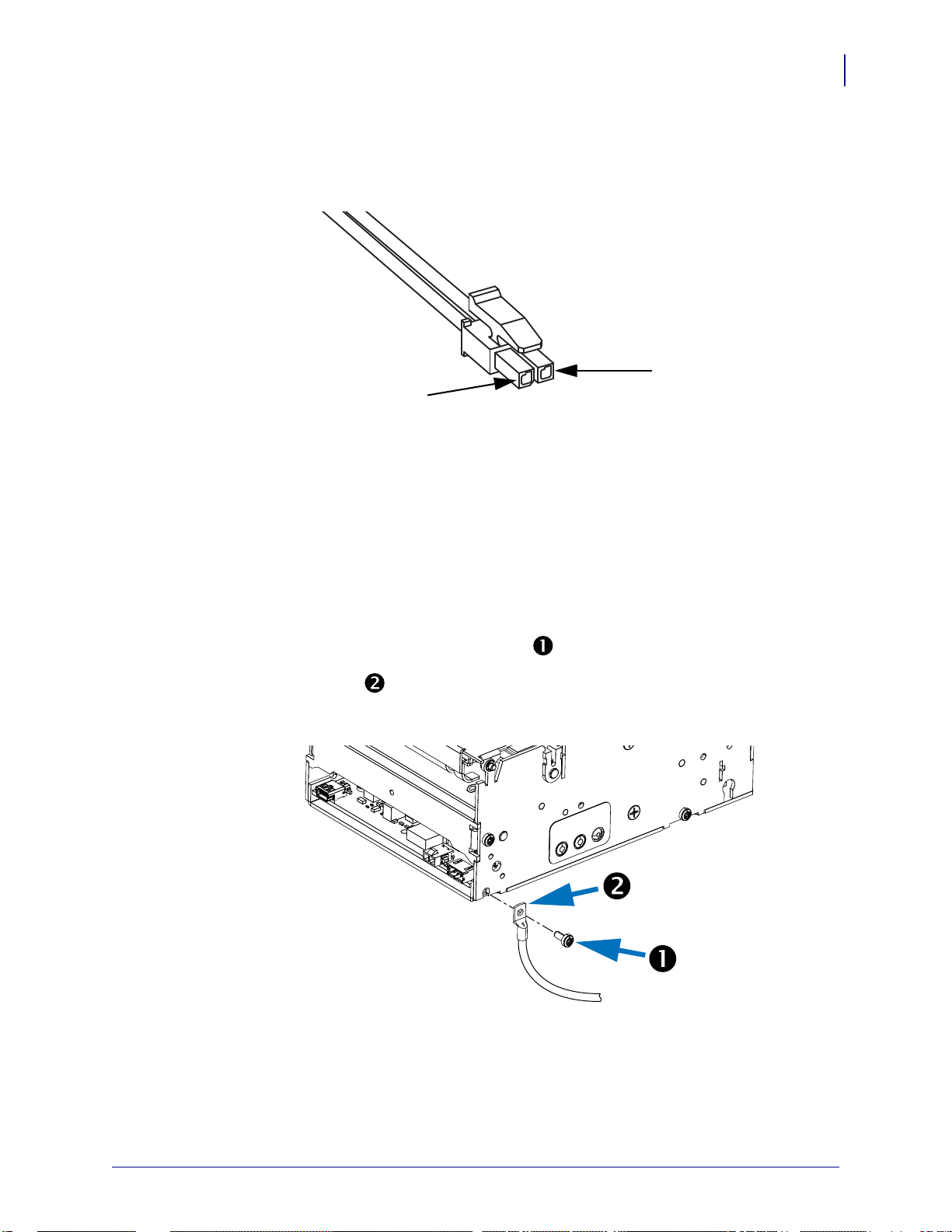

连接电源. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
静电释放与接地电流. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
将打印机连接到主机. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
接口电缆要求 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
与打印机通信 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
目录
ii
5 • 介质 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
设计适用的介质送出系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
设计介质卷支撑 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
设计介质导杆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
设计为用于折叠式介质 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
基本介质固定事项. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
介质供应方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
介质输入孔 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
固定方向. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
介质导板 － 必需附件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
安装介质导板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
确定热能介质类型 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
黑标介质要求 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
准备使用的介质卷. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
自动介质装入 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
介质手动装入 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
清除卡纸. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
打印测试收条 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
6 • 附件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
附件概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

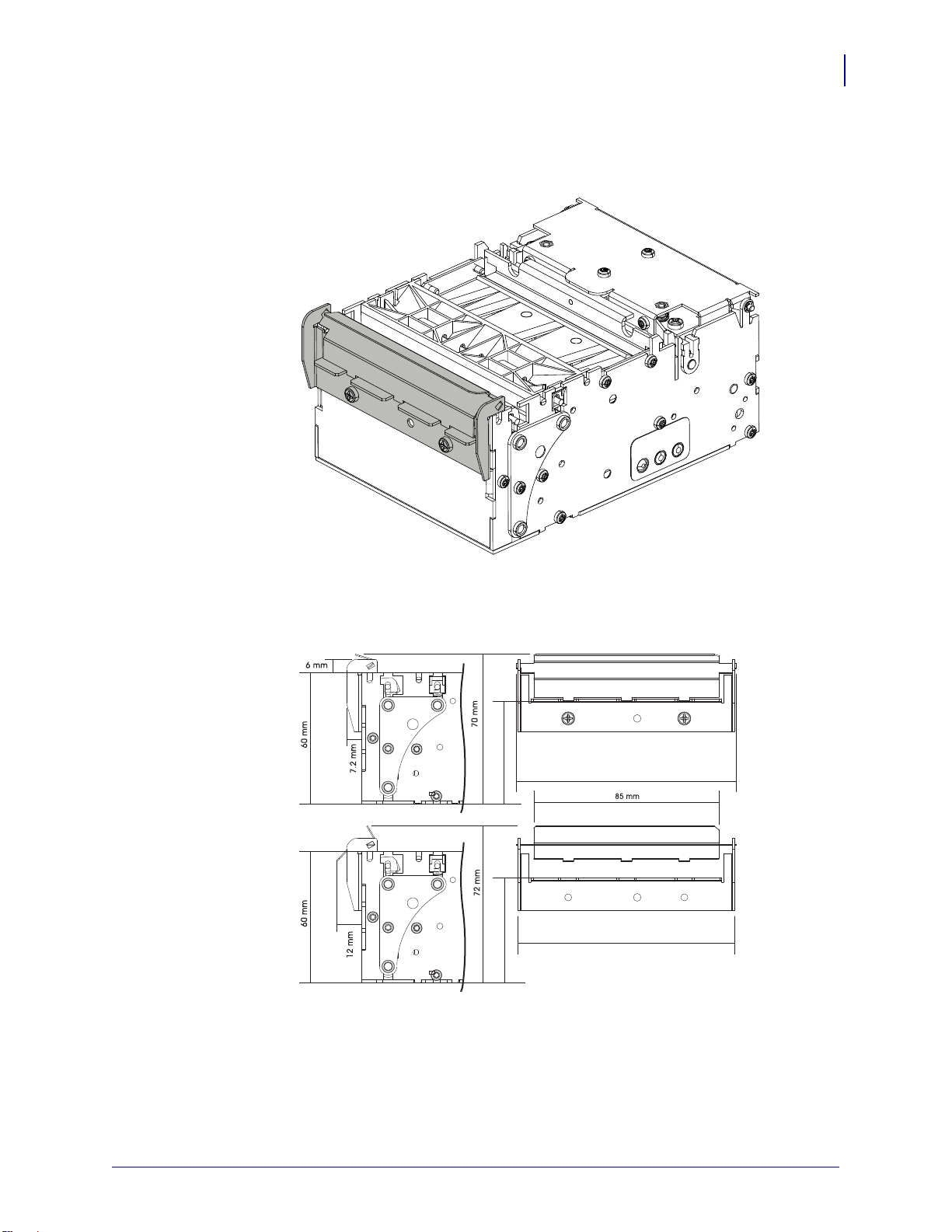

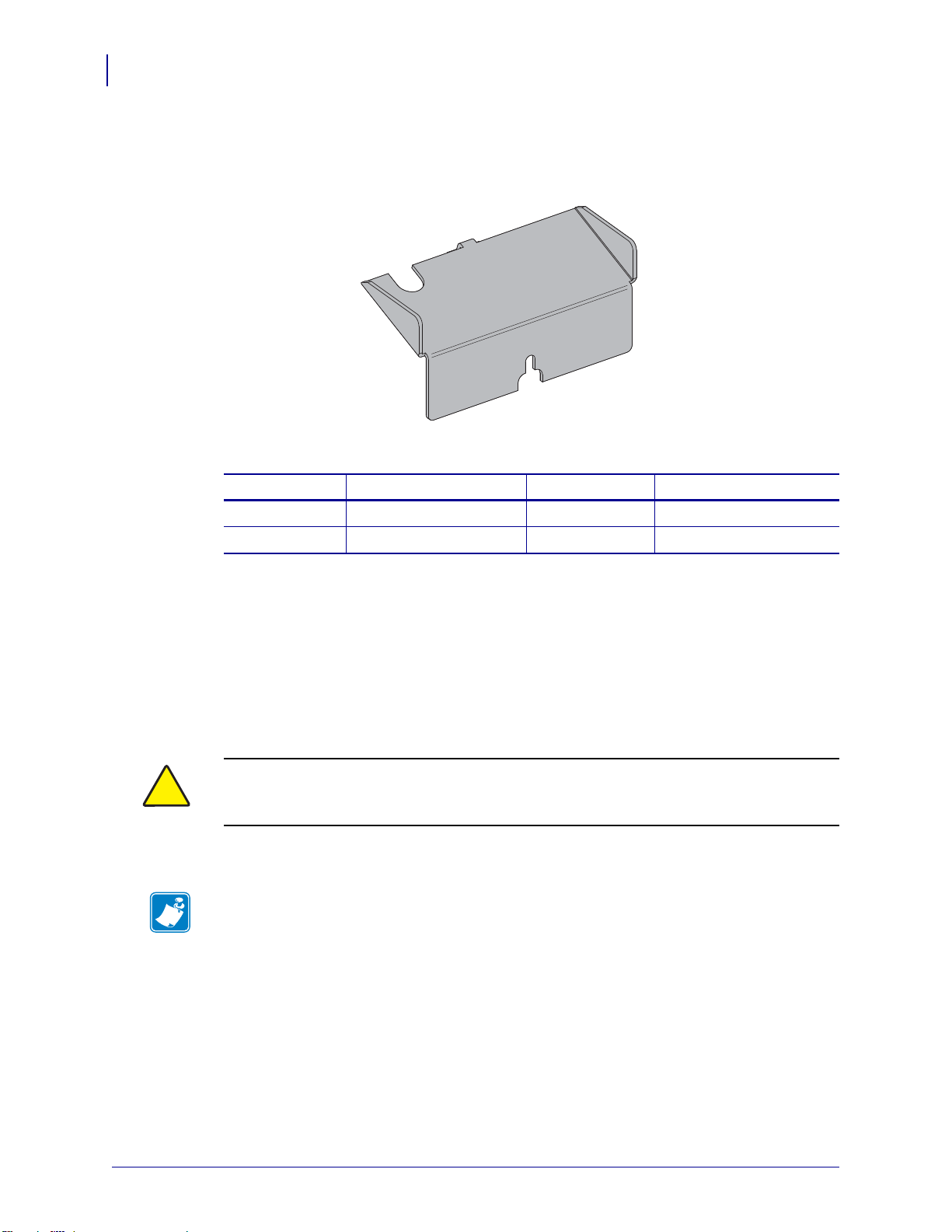

喷嘴挡板 – P10111 85. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
喷嘴挡板固定尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
活门挡板 – 104591. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
活门固定尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
小尺寸介质芯滚轮转接器 – G105156. . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Quick-Fit 轮轴 － 103939. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Quick Fit 叶形弹簧限位器 – 01473-000 . . . . . . . . . . . . . . . . . . . . . . . . . . 63
纸卷支撑 – P1014124. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
介质卷纸量低传感器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
通用纸卷支架 – P1014125 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

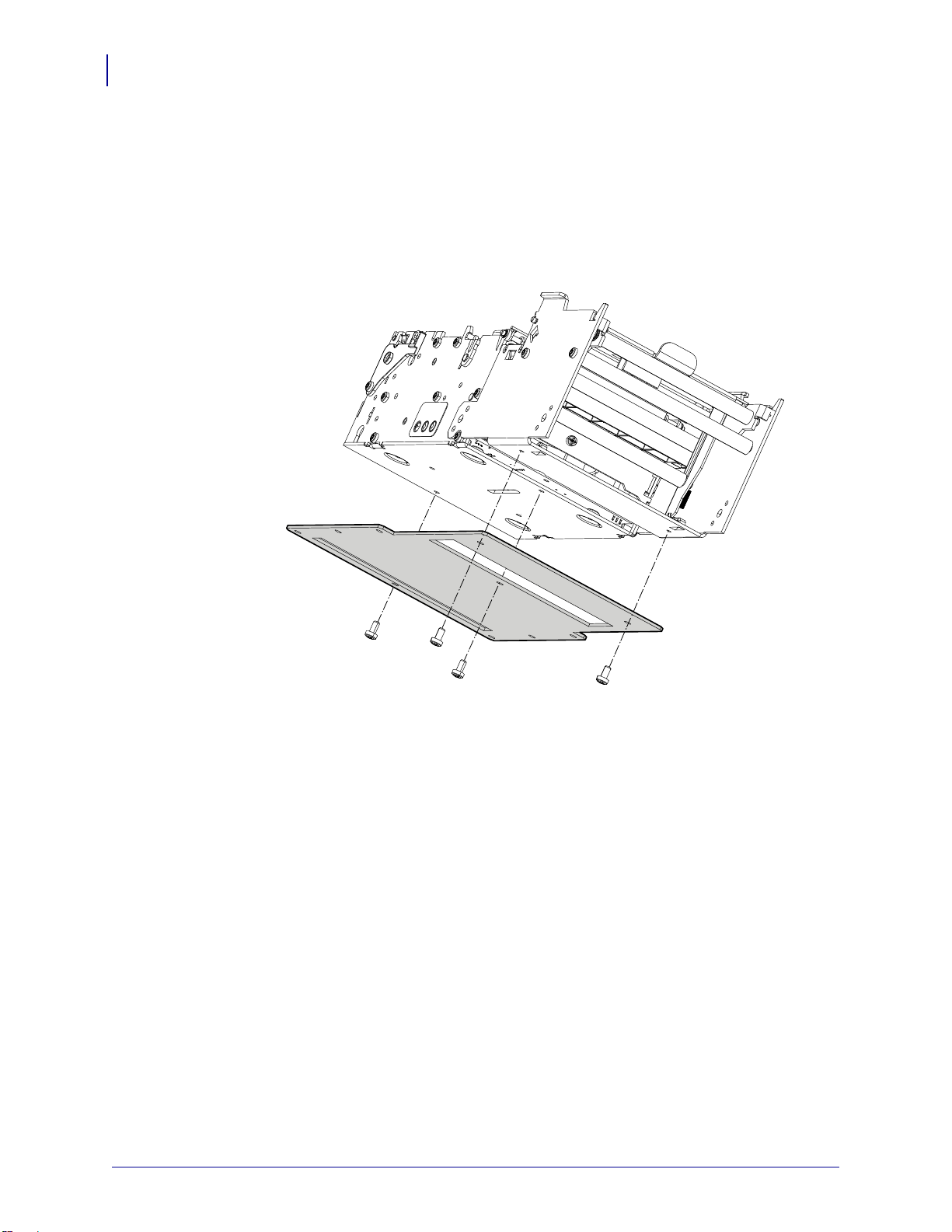

打印机固定盘 – 104208 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
墙壁固定纸卷支架 – P1014123 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
打印机电源部件 – 808099-004. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
连接电源. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
通用串行总线 (USB) 缆线 – P1027715 . . . . . . . . . . . . . . . . . . . . . . . . . . 74
大尺寸介质卷转接器 – P1026858. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
固定到打印机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
装入介质. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
适用于大尺寸介质卷转接器的固定盘 – P1027728 . . . . . . . . . . . . . . . . . . 78
固定到打印机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
使用带有大号介质卷转接器的其它附件 . . . . . . . . . . . . . . . . . . . . . . . . . . 79
通用纸卷支架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
使用大号介质卷转接器固定缆线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
介质卷纸量少传感器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
电源线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
串行端口、 USB 和以太网缆线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
目录
iii
7 • 故障排除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
状态指示灯说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
应用指示灯状态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
应用程序用户接口 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
打印质量问题 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
介质感应故障 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
其它故障. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
重置出厂设置默认值. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
联系技术支持 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
目录
iv
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
KR403 Kiosk 收条打印机
Zebra KR403 型号是同级别热敏 kiosk 打印机中最优秀的产品，具有最丰富的功能。
KR403 可在 203 dpi 打印密度下提供最高 150 毫米 /秒（5.9 ips）的热敏打印速度。
KR403 支持 ZPL 打印机编程语言和各种接口及功能选配件。
1
简介
KR403 打印机的功能如下：
• 专利循环呈送器 - 为避免在图像打印完成前因为用户尝试取出收条而导致阻塞和打
印图像扭曲，KR403 采用了新型 “ 循环入站 ” 功能。在图像打印完成之前，收条一
直留在打印机构中，然后呈送给用户，供用户取走。
• 介质拉动检测 － 在用户抓住收条，并拉动收条将其取出时， KR403 可以感应到拉
力，并能够以一种受控制的方式将收条送出，以避免收条破损或阻塞。
• 收回和留置 - 如果在指定时间没有取走收条， KR403 会将其收回，并存放到打印
机底部，通常是在 kiosk 的回收箱中。将记录回收次数，并报告给主机。
• 介质简单装入 － 介质自动装入并完成打印准备。可选耗材数量低感应功能。
• 柔性介质支持 － 通过自动介质感应和校准功能支持连续、折叠和黑线收条介质。
• 柔性固定 － 打印机水平和垂直固定方式可以实现 180° 打印机方向，如果使用介
质转接器选配件可 360° 灵活摆放。
• 打印头寿命监控 － 打印头元件测试和打印长度里程计报告。
• 工业用先进条形码支持 － kiosk 打印机内驻留有各种常用的和特殊的线性和 2 维
条形码大集合。
• 强大的字体支持 － 具有一种可缩放字体和 16 种位图字体，并支持字体下载和
Unicode 字体。
• 接口支持
USB / 串行端口和 USB / Ethernet。
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B

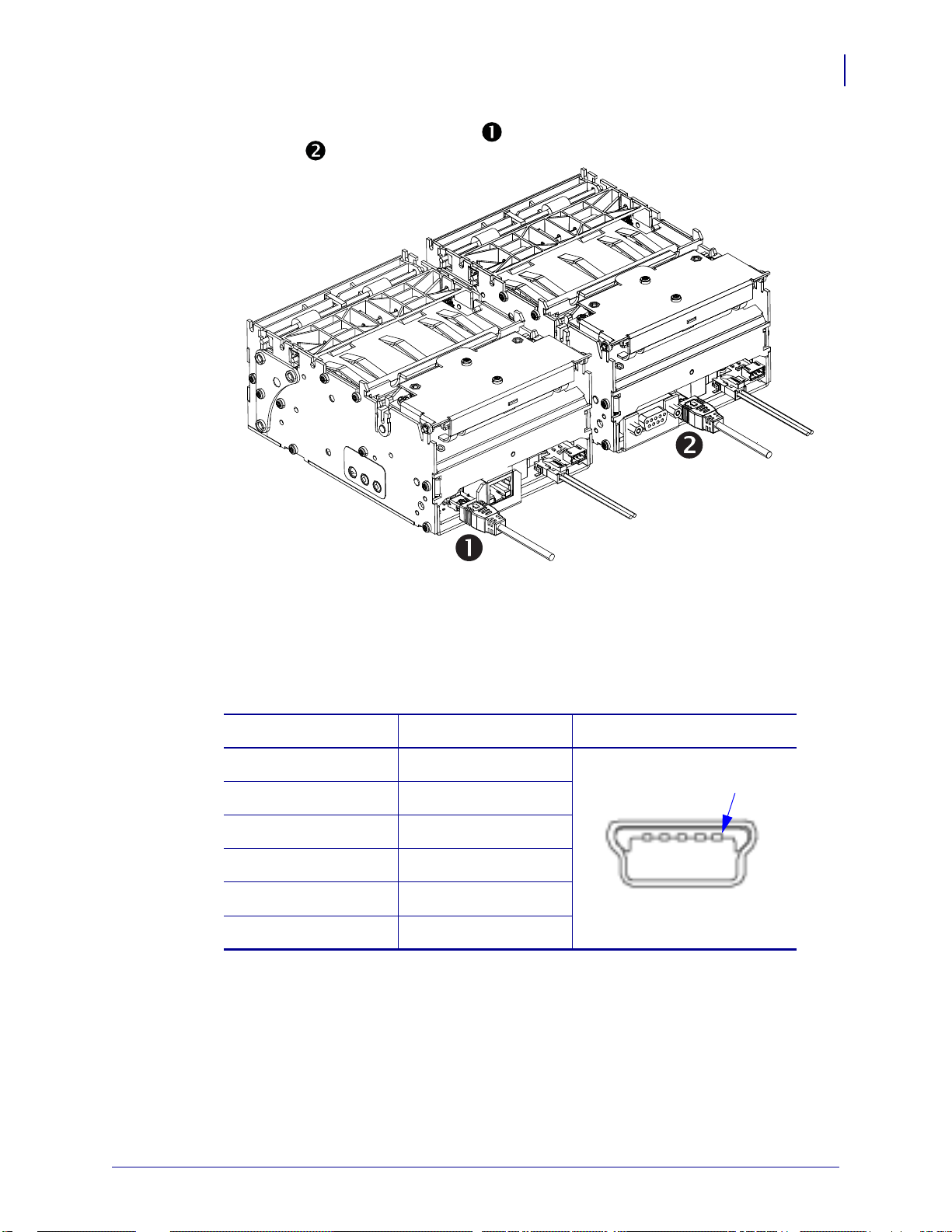

－ KR403 具有两种接口配置：
简介
2
KR403 Kiosk 收条打印机
• 存储器 － 同级别中最大的 4MB 闪存，其中 1.5MB 用于编程、图形和字体，8MB
SDRAM 用于快速图像处理。
KR403 打印机能够提供丰富的打印机选配件和附件：
•58、 60、 80 和 82.5 毫米介质导板宽度。
•70 瓦打印机外置电源模块。
• 多种打印机介质卷固定附件配置和选项。
• 适用于 Zebra 和定制介质卷固定方式的介质卷纸量低传感器。
• 如果使用大尺寸介质卷，大尺寸介质卷转接器可以防止马达失速。
• 用于存储 Unicode 大字体集、多字体、图形和编程内容的大容量 (64MB) 闪存。
• 带有亚洲语言支持的打印机配置选件，可实现对大型简体和繁体中文、日文或朝鲜
文或泰文字符集的支持。
•Zebra 的 ZBI 2.0 (Zebra BASIC Interpreter) 编程语言。ZBI 可以让用户建立打印机
定制操作和软件语言仿真。
集成商指南提供了用于安装和操作打印机等日常工作的相关信息。要建立收条 （标签）格
式，请参见编程指南或诸如 Zebra Designer 等收条 （标签）设计应用程序。
连接到主机计算机时，可将本打印机作为功能完整的标签和收条打印系统。
注意 • 还可以通过打印机驱动程序或收条标签设计软件控制许多打印机设置。有关详细信
息，请参见软件集成商指南 (P1026208)。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
产品包内容
•KR403 打印机。
• 保修信息。
注意 • 为降低成本并减少浪费， KR403 没有配备不必要的组件或附件。可能需要配备额外
部件确保打印机工作。
拆开包装并检查打印机
收到打印机后，应立即拆开包装，检查打印机是否在运输过程中发生损坏。
• 保留所有包装材料。
• 检查所有外表面是否有破损。
• 打开并关闭打印机，并取出打印机中的介质或测试输出。
如果检查过程中发现运输损坏：
简介
产品包内容
3
• 应立即通知运输公司并提交破损情况报告。 Zebra Technologies Corporation 对打
印机运输期间遭受的任何损坏概不负责，不会根据保修政策的规定承担维修费用。
• 保留所有包装材料以备运输公司检查。
• 通知 Zebra 授权分销商。
本文档的目标读者
本指南设计为供使用 KR403 打印机开发 kiosk，并操作此打印机或为其进行故障排除的人
员阅读。
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
简介
4
本文档的组织形式
本文档的组织形式
本手册的组织结构如下：
章节 说明
简介 本文档中的内容，联系信息。
设计概述 介绍了 KR203 打印机和包装中的内容以及设计理念概述。
打印机概述 尺寸、方向以及其它特性。
连接 电源和通讯连接
介质 装载、固定和进纸角度。
附件 用于增强 kiosk 设计的可用选项。
故障排除 列出了操作过程中遇到的问题，以及针对状态指示灯代码和
打印质量不佳的解决办法。
本手册将随打印机功能和特性的增加和变化不断更新。可以随时从我们的网站
(http://www.zebra.com) 获得最新版本。如果没有在本手册中找到功能的相关说
明信息，请与您所在地区的技术支持或向其购买打印机的 Zebra 合作伙伴联系。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
联系方式
用户一年 365 天，每天 24 小时都可以通过 Internet 获得技术支持。
网址： www.zebra.com
电子邮件索取技术资料库：
• 电子邮件地址： emb@zebra.com
• 主题行： Emaillist
自助服务知识库： www.zebra.com/knowledgebase
联机案例注册： www.zebra.com/techrequest
简介
联系方式
5
您需要哪个
部门的联系方式？
地区总部
技术支持
有关 Zebra 设备和软件操作
方面的问题，请与您所在地
的分销商联系。如果需要更
进一步的帮助，请与我们联
系。
请您手头准备好设备型号和
序列号。
维修服务部
针对返厂服务和维修。
技术培训部
如需了解 Zebra 产品培训课
程。
咨询部：
如果需要产品宣传册和分销
商及代理商信息。
客户服务部 （美国）
内部销售部 （英国）
有关打印机、部件、介质和
色带方面的信息，请与我们
的分销商联系，也可以直接
与我们联系。
缩写说明：
T: 电话
F: 传真
E: 电子邮件
美洲
Zebra Technologies Inter national,
LLC
475 Half Day Road, Suite 500
Lincolnshire, IL 60069 USA
T: +1 847 634 6700
免费电话：+1 866 230 9494
F: +1 847 913 8766
T: +1 877 ASK ZEBRA (275 9327)
F: +1 847 913 2578
硬件：ts1@zebra.com
软件：ts3@zebra.com
打印机：
Kiosk
T: +1 866 322 5202
kiosksupport@zebra.com
T: +1 877 ASK ZEBRA (275 9327)
F: +1 847 821 1797
E: repair@zebra.com
如果在美国申请维修，
请访问 www.zebra.com/repair
T: +1 847 793 6868
T: +1 847 793 6864
F: +1 847 913 2578
E: ttamerica@zebra.com
T: +1 877 ASK ZEBRA (275 9327)
E: inquiry4@zebra.com
T: +1 877 ASK ZEBRA (275 9327)
E: clientcare@zebra.com
。
欧洲、非洲
中东、印度
Zebra Technologies Europe Limited
Dukes Meadow
Millboard Road
Bourne End
Buckinghamshire, SL8 5XF
United Kingdom
T: +44 (0) 1628 556000
F: +44 (0) 1628 556001
T: +44 (0) 1628 556039
F: +44 (0) 1628 556003
E: Tseurope@zebra.com
T: +44 (0) 1772 693069
F: +44 (0) 1772 693046
新请求：ukrma@zebra.com
状态更新：
repairupdate@zebra.com
T: +44 (0) 1628 556000
F: +44 (0) 1628 556001
E: Eurtraining@zebra.com
T: +44 (0) 1628 556037
F: +44 (0) 1628 556005
E: mseurope@zebra.com
T: +44 (0) 1628 556032
F: +44 (0) 1628 556001
E: cseurope@zebra.com
亚太地区
Zebra Technologies Asia Pacific
Pte. Ltd.
120 Robinson Road
#06-01 Parakou Building
Singapore 068913
T: + 65 6858 0722
F: +65 6885 0838
T: +65 6858 0722
F: +65 6885 0838
E:
中国：
tschina@zebra.com
所有其它地区：
tsasiapacific@zebra.com
T: +65 6858 0722
F: +65 6885 0838
E:
中国：
tschina@zebra.com
所有其它地区：
tsasiapacific@zebra.com
T: + 65 6858 0722
F: +65 6885 0838
E:
中国：
tschina@zebra.com
所有其它地区：
tsasiapacific@zebra.com
E:
中国：
GCmarketing@zebra.com
所有其它地区：
AP ACChannelmarketing@zebra.co
m
T: +65 6858 0722
F: +65 6885 0836
E:
中国
：order-csr@zebra.com
所有其它地区：
csasiapacific@zebra.com
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
简介
6
文档规范
文档规范
本中档使用以下规范和符号表示特定信息：
交替颜色 – 对照参考中包含与本手册中其它章节的链接。如果您联机浏览本指南，单击蓝
色文本可以跳转到此位置。
小心 • 警告用户具有潜在的静电放电危险。
小心 • 警告用户存在潜在电击危险。
小心 • 警告用户存在可能导致高温烫伤的危险。
小心 • 警告客户注意可能发生割伤的情况。
小心 • 提示用户未执行或未避免执行某项操作可能会导致人身伤害。
小心 • 用于提示用户未执行或未避免执行某项操作可能会导致硬件损坏。
小心 • 提示用户应佩戴护目镜。
重要提示 • 为用户提供完成一项工作所需的信息。
注意 • 用于表示对正文中重点内容的强调和补充。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
设计考虑概述
kiosk 的设计人员需要考虑下列问题：打印机的使用和操作方式 （介质供应与维护），维
护，与其它 kiosk 组件的集成，以及如何将其装入机箱。 KR403 打印机需要一些基本设计
构成，才能确保操作员正确、安全和轻松地操作。常见问题包括：
2
设计概述
• 应将 KR403 打印机安装在加锁的封闭机箱中。客户或未经过培训的人员不应操作
或维修打印机。
• 固定方向， “ 循环 ” 或 “ 垂直呈送器 ” 模式的使用，以及介质废纸箱考虑。参见第
20 页的 “ 打印模式 ”。
• 将打印机简单地固定到 kiosk。参见第 17 页的 “ 打印机基本固定方法 （仅打印
机） ”。
• 必须将打印机的底座盘固定到 kiosk 的一个水平表面。
• 螺钉的最大穿透深度为 4 毫米 （参见第 17 页的 “ 打印机基本固定方法
（仅打印机） ”）。
• 打印机电源要求 – 使用 kiosk 的电源供电 （参见第 32 页的 “ 连接电源 ”）或使用
70 瓦电源附件供电 （第 72 页的 “ 打印机电源部件 – 808099-004”）。
• 介质处理 － 介质卷或折叠式介质，介质卷固定和折叠式介质托盘，以及介质和打
印机固定 （自己设计或使用 KR403 打印机固定附件 － 参见第 57 页的 “ 附件 ”
kiosk 中介质相对于打印机的位置 （此位置将影响介质卷最大直径）。
）。
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
设计概述
8
设计考虑概述
• 操作员操作打印机。操作员需要查看、保养并维护打印机。操作员需要执行下列操
作：
• 操作员需要能够看到打印机的控制面板，以确定状态灯情况，还需要能够
在观察状态灯时按下 “ 进纸 ” 按钮完成介质装入，打印机的设置和维护
（参见第 24 页的 “ 控制部件、指示灯和传感器 ”）。
• 打开并清洁打印头或排除阻塞。参见维护手册 (P1026223)。
• 打印机与介质 （介质卷或折叠式介质）之间的介质路径。需要在打印机、
打印机控制部件和介质的一侧与另一侧之间至少留出 250 毫米最小间距。
• 维护和打印机更换，操作固定硬件。
• 为操作员设计；特别适用于更直观地执行介质装入、介质准备和介质装入
标签和单据。
• 缆线连接、电源和电子噪声来源。
• 环境光照和外部光源。
• 冷却。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
基本打印机尺寸
143
122
45
7.5
5
107
51
45.2
114
64.2
25
25
86
8.25
8
下面的示意图列出了用于在 kiosk 中安装打印机所需的打印机基本固定尺寸。这些打印机
基本尺寸没有列出在下列情况下使用打印机的特定集成要求，这些情况包括特定打印机附
件、操作员维护空间、介质装入、电源和电缆操作空间和打印机介质处理。
3
打印机概述
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
图 3-1 • 打印机尺寸
打印机概述
后侧
介质送入
前侧
介质送出
左侧
右侧
10
打印机方向
打印机方向
图 3-2 • 打印机方向
表 3-1 • 打印机方向
输出 水平固定 输出 垂直固定
介质出口和呈送
介质收回和保留
（在 kiosk 中）
介质收回和保留
（在 kiosk 中）
介质出口和呈送
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
打印机功能
打印机概述
打印机功能
11
图 3-3 • 打印机功能
表 3-2 • 打印机功能
打印头 收回装置
打印 （驱动）辊 控制面板 （右侧）
切纸器 收回传感器
呈送器 介质传感器
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
打印机概述
图 3-4 • 打印机功能 （串行 /USB）
图 3-5 • 打印机功能 （USB/ 以太网）
12
打印机功能
打印机功能 （续）
表 3-3 • 打印机功能
串行连接 电源连接
USB 连接 纸量低传感器连接
以太网连接 控制面板 （左侧）
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
打印机功能 （续）
图 3-6 • 打印机功能 （串行 /USB）
打印机概述
打印机功能
13
废纸传感器
表 3-4 • 打印机功能
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
14
打印机概述
打印机功能
打开打印机
在清洁和维护打印机时，有时需要操作打印头。
1. 按下绿色的打印头松开杆，可将打印头解除锁定。
2. 向上旋转打印头总成。
图 3-7 • 打开打印头
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
常规打印信息
打印机控制 • 打印机控制面板 - 可以让用户完成最基本的打印机配置设
打印方法 使用热敏介质可进行页面热敏打印
分辨率 8 点 / 毫米 (203 dpi)
打印速度 150 毫米 / 秒（5.9 英寸 / 秒） - 默认值
打印机概述
常规打印信息
置，其中包括：配置状态 （标签）收条，非默认打印宽
度，打印深度 （密度）
• ZPL （Zebra 编程语言），一种页面 （收条）说明语言。
打印机还支持使用自然语言的 Zebra SGD (Set Get Do) 打
印机配置语言。
• Windows 驱动程序和 Zebra Setup Utility
• Zebra Designer － 适用于 Zebra 打印机的收条 （标签）
设计和打印应用程序。此设计软件支持图形和徽标、条形
码、文字、下载字体等功能。
• ZBI 2.0 (Zebra Basic Interpreter) - ZBI 可以让软件集成商
编制自定义命令和功能，并模拟其它编程语言。
127 毫米 / 秒（5 英寸 / 秒）
101.6 毫米 / 秒（4 英寸 / 秒）
76.2 毫米 / 秒（3 英寸 / 秒）
注意：打印机介质适用于特定的速度范围，某些介质类型和
材料打印质量高，但是速度较慢
15
呈送速度 kiosk 模式下的 300 毫米 / 秒速度使用 “ 循环 ” 或 “ 垂直呈送
打印负荷循环 最高 33%
介质传感器 缺纸，呈送器中有纸，收回路径中有纸，黑标，和可选外部
最大打印宽度 80 毫米 = 640 像素
自动选择打印宽度
58 和 60 毫米导板 58 毫米 = 464 像素 （最大值）
80 和 82.5 毫米导板 80 毫米 = 640 像素 （最大值）
器 ” 模式。
非 kiosk 模式呈送器速度与打印速度匹配。
纸量低传感器。
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
16
打印机概述
常规打印信息
KR403 介质类型
收条介质供应类型 外部卷绕连续纸卷： 普通收条，黑标收条和黑标预打
外部纸卷直径 最大 250 米 (9.84 英尺 )
轴芯 （介质芯）直径 最小 25 毫米 （典型轴芯尺寸）
纸张宽度 58、 60、 80 和 82.5 毫米 （常用收条滚轮宽度）
纸张厚度或测径器 0.054 – 0.11 毫米
纸张密度或克重 55 –110 克 /米
印收条介质。
折叠式：带有黑标的堆叠收条，和带有黑标的预打印
收条介质。
注意：纸卷的最大直径取决于使用的纸卷支架和
kiosk
设计。
最大 40 毫米
带有小轴芯介质滚轮转接器时可使用最小 12 毫米尺
寸
2
（或 gsm）
注意
-
这是一个粗略的面积密度测量值，根据国家、
纸张类型和测量方法的不同该值有所不同。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
打印机基本固定方法 （仅打印机）
只能使用下面示意图中的四个打印机固定螺丝孔将打印机固定到 kiosk。在使用所有四个固
定位置将打印机底座紧固到 kiosk 上坚固的金属底盘时，打印机最为牢靠。应将 kiosk 的打
印机金属固定盘连接到 kiosks 电气接地 （地线），以控制静电和电气噪声。
打印机概述
打印机基本固定方法 （仅打印机）
17
图 3-8 • 打印机固定
表 3-5 • 固定配置
固定位置 Kiosk 的打印底座 固定时的误差明细
和 完全盖住打印机底板 • 最小固定位置。
• 支撑 Quick-Fit 轮轴
• 适用于大多数 Zebra 附件固定
方式。
和 打印机底座部分和完全覆盖
• 最低三点固定才能获得最强扭
力。
和 和
有关订购附件的信息，请参见第 5 页的 “ 联系方式 ”。
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
打印机概述
X
YZ
18
打印机基本固定方法 （仅打印机）
X
Y
Z
X + Y = 最小长度
X + Y + Z = 最大长度
图 3-9 • 打印机固定
表 3-6 • M3 公制固定螺钉长度
M3 螺钉
最小值 1.5 毫米 打印机固定表面
1.5 毫米 打印机底座盘厚度
最大 2 毫米 穿入电路板区域
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
设计自己的固定方式
下面的示意图提供了打印机的固定架实例。
打印机概述
设计自己的固定方式
19
图 3-10 • 打印机固定
需要留出额外空间装入纸张和执行维护操作。可以考虑将打印机固定在可移动的平台上，
这样即可将打印机保留在打印机罩以外。
注意 • 我们建议您将输出槽宽度设置为 97 毫米。这一宽度应该能够容纳 KR403 打印机可
以处理的所有纸张宽度。
小心 • 禁止使用穿入打印机超过 4 毫米的螺钉！这样会损坏内部电子部件。
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
打印机概述
20
打印模式
打印模式
KR403 是一台多功能打印机，可在多种模式下打印：Kiosk（默认情况下与循环呈送器水
平，或可以配置为垂直呈送器模式）、回卷 （仅支持无裁切收条或 kiosk 模式功能）和切
纸器 （支持除循环、收回和部分切纸功能外的标签介质简单支持模式和许多 kiosk 功能）
模式。
在 Kiosk 模式下，在完成打印并切掉收条时，打印机将打印后的收条存放在水平固定的循
环区域，或将收条悬挂在垂直固定的打印机下方。打印机随后将收条呈送给 kiosk 客户。
在客户拉动收条时，打印机立即检测滚轮移动，并让打印机将收条加速送出。这样有助于
避免收条破损。kiosk 模式还具有可编程选项，可将遗留忘记取走的收条回收到打印机下方
的 kiosk 内部废纸箱中。
图 3-11 • 打印序列
表 3-7 • 打印序列
介质输入 - 执行自动或手动介质装入
步骤
循环区域 （水平模式） - 存放打印完
成的收条。
介质呈送和收回滚轮 - 滚轮在改变方
向时转动。检测到马达拉动介质。
介质呈送出口 （水平模式）已打印
介质的存放和回收到废纸箱 （垂直
模式）
回收到废纸箱出口 （水平模式），或介质呈送出口 （垂直模式）
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
打印头和打印 （驱动）辊
介质驱动辊和循环挡板
（只能向前）
介质切纸器 - 在收条页面上将介质全
部或部分切断或立即切断。
内部介质驱动轮 - 在收回时，将介质
从打印机中 （水平模式下）送出。
在拉动时 （垂直模式）将纸张送出。
裁切
打印
介质
送入
循环
呈送
收回
废纸箱区域
打印
裁切
循环呈送器 （Kiosk 模式）
循环生成呈送器机构具有下列优点：
它可以通过对循环中的已打印纸张排序，处理不
同长度的文档。
在完成的打印输出送到客户手中之前，它用于存
放已完全打印并裁切的打印输出。这种方式可以
避免打印完成之前 kiosk 客户想要取走介质时，
在其它许多打印机上出现的问题。
打印机概述
循环呈送器 （Kiosk 模式）
21
打印输出部分送出。在客户取走收条时，打印机
检测到移动，并以 300 毫米 / 秒的速度送出收条
的其余部分，帮助确保取走的收条完好无损。可
根据 kiosk 的壁厚差异对送出的介质长度进行定
制。
“ 回收并保留 ” 功能可以收回未取走的打印输
出，并将其投入到 kiosk 中的废纸箱内。将向驱
动程序报告收回事件，这样才可以删除本次打印
输出的任何其余数据。收回操作可以由内部计时
器启动，也可以由应用程序直接启动。
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
打印机概述
裁切
打印
存放
呈送
定向
收回
介质送入
废纸箱区域
22
垂直呈送器 （Kiosk 模式）
垂直呈送器 （Kiosk 模式）
垂直呈送器操作具有众多优点：
它可以通过对打印机下面的已打印纸张分类，处
理不同长度的文档。
在完成的打印输出送到 kiosk 客户手中之前，它
用于存放已完全打印并裁切的打印输出。这样可
以避免在打印完成之前 kiosk 客户试图取走介质
导致的打印故障。
可以存放整张收条，并将打印输出的方向调整为
面朝上送出供客户取走。
打印输出部分送出。在客户取走收条时，打印机
检测到移动，并以 300 毫米 / 秒的速度送出收条
的其余部分，帮助确保取走的收条完好无损。可
根据 kiosk 的壁厚差异对送出的介质长度进行定
制。
“ 回收并保留 ” 功能可以收回未取走的打印输
出，并将其投入到 kiosk 中的废纸箱内。收回操
作可以由内部计时器启动，也可以由应用程序直
接启动。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
收条 （页面）成像模式
打印机通过编程命令或通过 Windows 驱动程序设置下列模式。
KR403 打印机 ZPL“ 页面 ” 模式编程，构成和打印收条。页面模式打印描述收条边距和在
边距之间放置的图像，然后打印。图像在图像缓存 （存储器）中形成，然后作为一个连续
作业打印。
打印机概述
收条 （页面）成像模式
23
连续
（Kiosk 模式）
连续 - 可变
（默认值 - Kiosk 模式）
黑标或黑线
（Kiosk 模式）
仅裁切
（切纸器模式）
基本打印
（回卷模式）
表 3-8 •
打印图像缓存，并按照 “ 标签长度 ” 参数定义的图像末端裁切
介质。
如果图像尺寸大于预先设定的图像缓存，则打印机将扩大图像
缓存，以容纳不超过打印机最大允许尺寸的图像大小 （通过编
程方式，按照可用存储器数量和打印宽度设置）。打印机随后
打印具有打印边距的更大图像，并裁切收条。如果下一个图像
的尺寸小于或等于预设尺寸，下一张收条将恢复为预设图像 /
收条尺寸。
按照两个黑标或黑线之间距离设定的长度打印收条，并在默认
情况下在黑标或黑线处切断收条。
收条成像模式
可用于打印标签，但是不建议将其用于收条打印。
通常用于打印使用黑标或黑线介质标识标签 “ 间隔 ” 区域边缘的
背衬标签。需要进行额外编程才能确保只切断介质背衬。切断
标签和粘性背衬最后会导致切纸器阻塞，需要维修技师排除此
类故障。
打印图像并裁切收条。不要使用 kiosk 模式的 “ 循环 ” 或 “垂直 ”
呈送器功能。
切纸模式不支持 “ 收回 ” 介质功能。
不要在切纸器模式下执行 “ 部分 ” 裁切。
不推荐用于
“ 回卷模式 ” 具有一个虚拟名称，可以将其描述为 “ 回卷已禁
用 ”，因为它与共享 ZPL 编程语言的其它 Zebra 桌面打印机
相关。 “回卷模式 ”不允许裁切介质 （包括 “立即裁切 ” 命令），
kiosk 模式 “循环 ”或 “垂直 ”呈送器操作，收回或弹出命令选项。
kiosk。
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
打印机概述
进纸
电源
状态
24
控制部件、指示灯和传感器
控制部件、指示灯和传感器
KR403 打印机具有集成式的控制部件、指示灯和传感器，改善了客户对 kiosk 系统中打印
机的使用体验，并为 kiosk 操作员的维修和维护工作提供了便利，还可以让开发人员将打
印和维修信息提供给 kiosk 主机系统。控制部件、指示灯和传感器包括：
• 具有配置和诊断功能的介质 “ 进纸 ” 按钮。
• 介质检测和控制传感器。
• 打印头温度、传感器操作故障和打印头测试。
• 切纸器操作感应和卡纸检测。
• 介质输出拉动检测感应。
• 支持外部低介质 （卷）检测传感器附件选配件。
• 虚拟感应并将打印机操作报告给主机，简化了报告和 kiosk 集成以及设计过程。
• 为打印头清洁、打印头寿命、打印机寿命和介质收回到 kiosk 计数编程，设计可配置的
维护和保养警告。这些功能在默认情况下均为关闭状态，必须通过 Set/Get/Do (SGD)
或 ZPL 编程方式设置。
在打印机的每一侧还设有额外的控制部件和指示灯面板，可以让集成商在设计打印机固定
方式，进行打印机维修时具有更大的灵活性。
进纸按钮控制
进纸按钮具有多项功能：
• 按下并松开可在默认的 kiosk 模式下送入介质，裁切并呈送完整
的收条页。在按下并松开 “ 进纸 ” 按钮时，所有其它集成商设计
模式和各种 kiosk 模式将送入一页长度的介质。
• 打印存储在打印机缓冲区中的数据。
• 在打印机电源打开情况下按住可以让打印机进入用户接口模式，这是一组供集成商使
用的手动设置和配置操作。请参见第 84 页的表 7-2， “ 应用程序用户接口 ”。
电源指示灯
如果缓冲区为空，则页面将为空白。
在黑标模式下，页面将与黑标同步。
在将 24 伏直流电源连接到打印机时，电源指示灯呈绿色点亮。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
状态指示灯
在打印机加电后，立即执行简短的测试，状态指示灯将报告打印机状态：
状态将在下列情况下复位并重新检查：
• 操作情况导致状态丢失
• 打印机断电并重新加电。
• 打印头打开或关闭。
有关情况说明，请参见第 83 页的表 7-1， “ 应用指示灯状态 ”。
感应、状态和错误报告
KR403 具有打印机感应和错误报告功能，软件集成商可将这些功能用于内部过程控制，向
主机报告状态和进行打印机软件定制开发。 Windows 驱动程序可以直接支持这些功能中的
大多数项目， Zebra Designer 可以通过驱动程序获得支持。
打印机概述
感应、状态和错误报告
25
• 打印机监控打印头、马达、切纸器和各种内部主板功能。
•KR403 打印机具有 “ 虚拟传感器和错误标志 ”，它们可以使用传感器和状态标志的组合
建立额外的错误报告标志，简化软件集成商的打印机监控任务。
•KR403 打印机还具有一个里程计，可用于发出打印头维护提示和打印头接近寿命警告
（打印头需要立即更换）。默认情况下，此功能关闭。
• 为安全起见， KR403 打印机还执行打印头加电测试、打印头关键故障测试，还具有可
编程操作打印头像素测试，该测试可以报告单独像素的功能。默认情况下，此功能关
闭。
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
打印机概述
26
感应、状态和错误报告
下面的表格和示意图显示了 《ZPL 程序员手册》 ^HQ 状态报告的错误表中的例外。有关详
细信息和相关命令，请参见 《ZPL 程序员手册》。
组 2
错误标志 标志
半字节 16-9
无错误
出现错误
打印头热敏电阻打开
无效的固件配置
打印头检测错误
无效的打印头元件
马达温度过高
打印头温度过高
切纸器故障
打印头打开
色带用尽
介质用尽
清除纸张通道失败
纸张送入错误
呈送器未运行
收回时卡纸
未发现黑标
黑标校准错误
收回功能超时
已暂停
a. 只有 KR403 打印机支持此错误标志。
b. KR403 打印机不支持此错误。
b
a
a
a
a
a
a
a
a
00000000000000000
100000000XXXXXXXX
100000000XXXXX2XX
100000000XXXXX1XX
100000000XXXXXX8X
100000000XXXXXX4X
100000000XXXXXX2X
100000000XXXXXX1X
100000000XXXXXXX8
100000000XXXXXXX4
100000000XXXXXXX2
100000000XXXXXXX1
1a00000000XXXX8aXXX
1a00000000XXXX4aXXX
1a00000000XXXX2aXXX
1a00000000XXXX1aXXX
1a00000000 X X X 8
1a00000000 X X X 4
1a00000000 X X X 2
1a00000000 X X X 1
表 3-9 •
半字节 8
错误标志 (~HQES)
组 1
（X = 值可以是任何十六进制数 [0-9, A-F]）
半字节 7
半字节 6
半字节 5
a
a
a
a
半字节 4
半字节 3
XXXX
XXXX
XXXX
XXXX
半字节 2
半字节 1
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
表 3-10 • 警告标志 (~HQES)
打印机概述
感应、状态和错误报告
27
组 2
警告标志 标志
半字节 16-9
无警告
警告出现
纸张接近末端传感器
更换打印头
清洁打印头
需要校准介质
传感器 1 （纸张在打印
c
头前）
传感器 2 （黑标）
传感器 3 （纸张在打印
c
头后）
传感器 4（循环就绪）
传感器 5 （呈送器）
传感器 6（收回就绪）
传感器 7 （在收回区
c
域）
传感器 8（在箱柜中）
c. 只有 KR403 打印机支持此错误标志。
c
00000000000000000
100000000XXXXXXXX
c
1c00000000XXXXXXX8
100000000XXXXXXX4
100000000XXXXXXX2
100000000XXXXXXX1
1c00000000XXXXXX1cX
1c00000000XXXXXX2cX
1c00000000XXXXXX4cX
c
1c00000000XXXXXX8cX
c
1c00000000XXXXX1cXX
c
1c00000000XXXXX2cXX
1c00000000XXXXX4cXX
c
1c00000000XXXXX8cXX
组 1
（X = 值可以是任何十六进制数 [0-9, A-F]）
半字节 8
半字节 7
半字节 6
半字节 5
半字节 4
半字节 3
半字节 2
半字节 1
c
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
打印机概述
28
进纸按钮模式
进纸按钮模式
环境灯光
冷却
打印机手动复位

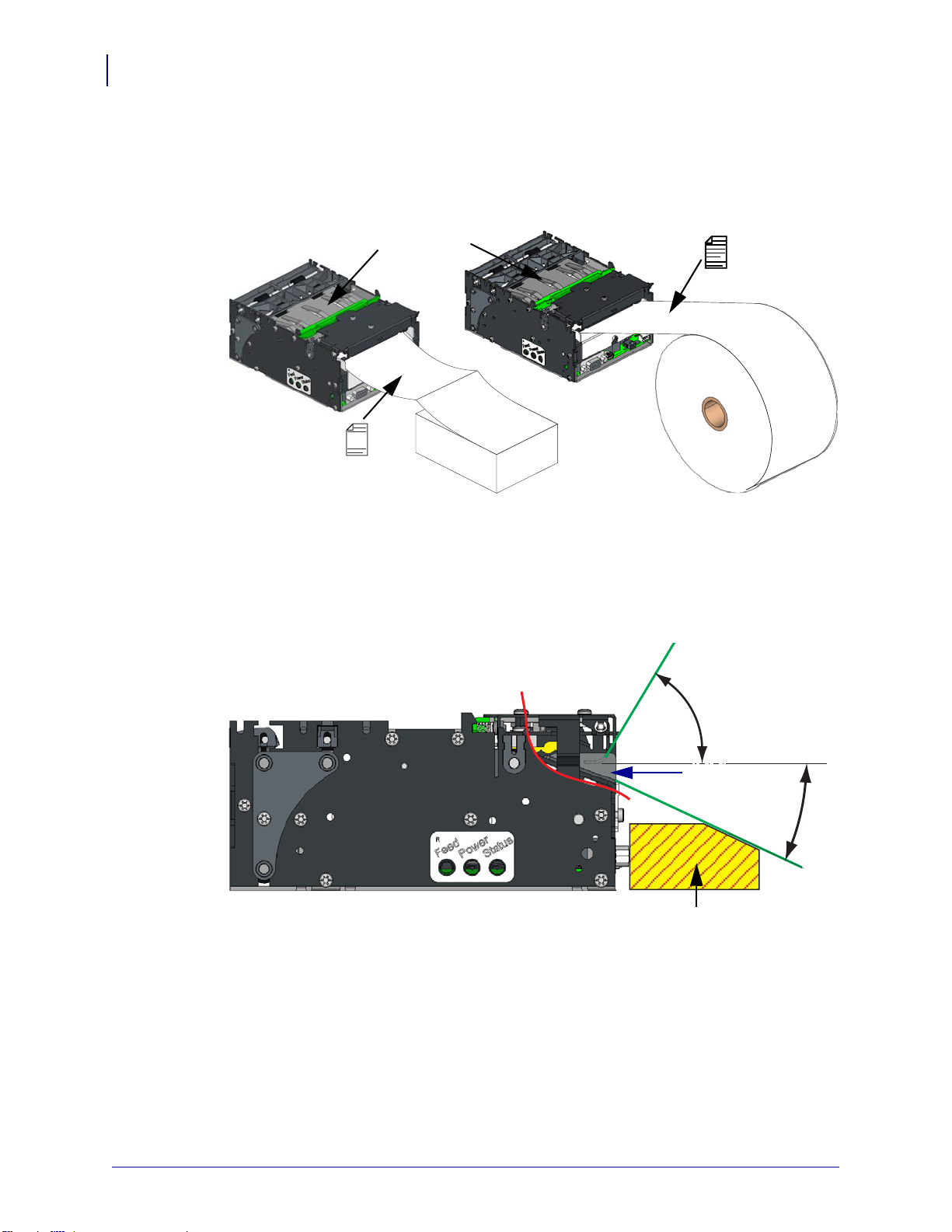

打印机前端的纸张出口后 20 毫米处配有一个光学传感器。其它传感器也可能会受到 kiosk
中内部光源和外部透过接缝、通风口等位置进入的亮光的影响。为确保正确的打印机操
作，应将打印机罩设计为能够防止阳光直射或室内灯光通过纸张出口照射到传感器。
有关如何使用附件选配件遮挡介质输出传感器，以避免受到外部光源影响的说明，请参见
第 61 页的 “ 活门挡板 – 104591”。
为确保打印机能够获得对流空气确保冷却，应在打印机的两侧留出足够空间。在将 kiosk
安装在极端环境和高频率使用环境下时，这一点尤为重要。
KR403 打印机没有电源开关或复位按钮。要让打印机手动复位，应从打印机上断开电源。
等待几秒让电源指示灯熄灭，并重新连接电源插头。打印机将用大约 25 秒重新起动并完
成初始化。
kiosk 应用程序还可以通过发出 ZPL ~JR 命令将打印机复位。此操作相当于为打印机内部
程序执行加电循环。
打印机配置方法和工具
KR403 打印机具有供软件和硬件集成商采用的多种打印机配置方法。每种方法都用于帮助
用户实现各种 kiosk 设计和集成任务。这些集成任务包括打印机的启动、概念证明、收条
设计、状态报告、多台打印机配置和 kiosk 应用设计。硬件提供的用于编程应用的配置方
法包括：
• 介质导板 － 用于设置打印机的最大打印宽度。请参见第 48 页的 “ 介质导板 － 必需附
件 ” 和第 48 页的 “ 安装介质导板 ”。
• 控制面板 － 在使用 “ 进纸按钮 ” 模式时，打印机控制面板能够提供下列功能：使用或
设置自动介质校准步骤、打印深度、收条打印宽度、串行端口自动设置和将打印机复
位为出厂默认值。参见第 28 页的 “ 进纸按钮模式 ” 和第 56 页的 “ 打印测试收条 ”，查
看打印机的配置状态标签。
• Windows Zebra Setup Utility 和 Windows 驱动程序 － 可以快速让开发人员使用打印
机，测试配置选项，发送编程命令或文件，并从 Windows 应用程序中直接打印。
• Zebra Designer － 收条和标签设计程序可以配合 Windows 打印机驱动程序，可以帮
助客户在概念证明过程中快速开发收条样式并管理字体以及对象 （图形、徽标和收条
格式）。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
打印机概述
字体与打印机
•ZPL、 SGD (Set-Get-Do) 和 ZBI (Zebra Basic Interpreter) 编程语言 － ZPL 打印机编
程的打印机页面描述语言可以让应用程序开发人员使用基于 ASCII 的文本编程方式配
置并控制打印机的所有方面。 SGD 基于对象的编程语言用于设置并检查打印机配置状
态和配置内容。在将命令发送到打印机时，应在单独命令行和文件中使用这三种编程
语言。 KR403 打印机的 《ZPL 编程指南》同时在一本手册中包括了所有三种编程语言
的相关内容。有关协助开发人员快速开发并集成打印机的相关信息，请参见 《KR403
软件集成商指南》。
• ZebraLink 文件和固件下载程序 － 该工具用于初始化 ZBI 编程功能，并将文件下载到
打印机。 ZBI 可以让软件开发人员模拟其它编程语言并建立定制命令。可在打印机配
置工作站中使用它发送配置文件、固件更新内容和文件 （编程内容、图形、徽标和收
条格式）。使用完整功能的 ZebraNet Bridge 可执行除 ZBI 激活以外的所有操作。
• ZebraNet Bridge － Zebra Net Bridge 是用于本地和网络打印机的打印机维护工具。只
能作为本地连接打印机管理 KR403 打印机 （KR403 打印机没有配备以太网打印机选
配件）。可将这一 Windows 应用程序作为工作站，在将其安装到 kiosk 之前用于配置
打印机。可以用它复制打印机配置，发送配置文件、固件更新内容和文件 （编程内
容、图形、徽标和收条格式）。在软件发行时，使用 ZebraNet Bridge 时，无法将
KR403 Windows 驱动程序或 Setup Utility 装入 PC。将在 2010 年发布更新文件，解决
与驱动程序和本地打印机管理方面的冲突。
29
字体与打印机
KR403 打印机通过各种不同的内部字体、板载字体缩放、国际字体集和码页支持、
Unicode 支持以及字体下载方式满足您对语言和字体的要求。
KR403 打印机的字体功能与编程语言相关。 ZPL 编程语言提供了高级字体映射和缩放技
术，支持轮廓字体 （TrueType™ 或 OpenType™）和 Unicode 字符映射，以及基本位图
字体和字符码页。《ZPL 编程指南》列出并说明了字体、代码页、字符访问、字体列表和
ZPL 限制等问题。有关文字、字体和字符支持方面的信息，请参见打印机编程指南。
KR403 打印机具有各种工具和应用程序软件，它们支持将字体下载到打印机，用于两种打
印机编程语言。
识别打印机中的字体
可通过打印机中的编程语言共享字体和内存。可将字体加载到 KR403 打印机中的多个存储
器区域。 ZPL 编程技术可识别 EPL 和 ZPL 字体。有关字体和打印机存储器的详细信息，
请参见相应的程序员指南。
• 可使用 ZebraNet Bridge 管理和下载适用于 ZPL 打印操作的字体。
• 要显示加载到 KR403 打印机中的所有字体，应向打印机发送 ZPL 命令 ^WD。有关详
细信息，请参见 《ZPL 程序员指南》。
•ZPL 语言中的 .FNT 文件用于标识不同打印机存储器区域中的位图字体。
•ZPL 中的 .TTF、 .TTE 或 .OTF 文件扩展名用于标识可缩放字体。
• 从 LMu.FNT 到 LMz.FNT 的六种字体是 EPL 行模式字体，现在不能使用。
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
30
打印机概述
字体与打印机
通过代码页实现打印机本地化
KR403 打印机支持使用常用国际字符映射码页进行本地化。
• 有关包括 Unicode 在内的 ZPL 代码页支持，请参见 《ZPL 程序员指南》中的 ^CI 命
令。
亚洲字体和其它大字体集
亚洲语言形声字字体具有大字符集，其中包括能够支持单一语言代码页的数千个字符。为
支持亚洲字符集，行业采用了双字节 （最多 67840 个）字符系统，而不是使用基于拉丁语
言的单字节字符 （最多 256 个）满足大字体集的需要。为使用单一字体集实现多语言，发
明了 Unicode。 Unicode 字体支持一个或多个代码点 （将这些点与代码页字符表相关），
并且可以通过一种能够解决字体映射冲突的标准方法进行访问。 ZPL 支持 Unicode，并且
具有大型象形文字双字节字符亚洲字体集。
亚洲语言需要额外的存储器支持，可以通过为 KR403 打印机配置完整闪存工厂选配件实
现。可下载的字体数目取决于未使用的闪存数量以及要下载的的字体大小。
获得亚洲字体
亚洲字体是由用户或集成商下载到打印机的。这些字体是独立于打印机单独购买的。
• 简体和繁体中文
• 日文 － JIS 和 Shift-JIS 映射
• 韩文
• 泰文
单机打印
可将 KR403 打印机配置为在不连接到计算机情况下工作。本打印机能够自动运行单张收条
打印格式。可以存取一个或多个已下载的收条格式，并使用终端设备或嵌入式装置提取收
条。这些方法可以让开发人员通过串行端口将扫描仪或磅秤等数据输入设备集成到打印
机。
可以将开发出的收条格式存储在打印机中，以支持具有以下特性的收条：
• 可通过终端或嵌入式设备输入一个或多个数据变量。将在输入完最后一个变量数据字
段后打印收条。
• 可通过扫描条形码 （包含运行标签格式的编程信息）调用的一个或多个收条格式。
• 设计用于处理一系列收条格式，其中的每个标签都带有一个条形码，此条形码包含在
处理过程中用于运行下一张标签的编程信息。
打印机支持在加电循环或复位后自动运行的特殊收条格式。 ZPL 将查找名为
AUTOEXEC.ZPL 的文件。必须从打印机中删除这两个文件，然后执行复位或加电循环以
完全删除这两个文件。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
缆线连接和缆线穿引
应将缆线固定在下方，并在合适的位置使用锁紧接头，以进行 kiosk 组件维护，并避免电
子噪声来源。
4
连接
• 将所有缆线固定到 kiosk 机柜，或打印机、介质路径或介质旁的打印机固定件。在维护
kiosk 过程中，操作员可能会意外断开打印机或其它 kiosk 组件的连接。缆线连接不能
干扰打印机和介质的正常工作。操作员可能会被缆线绊倒，坠落的较重介质可能会砸
坏 kiosk 或将操作员砸伤。
• 维修循环线 - 缆线应足够松弛，不应在缆线接头或电路板上施加拉力。断开打印机
（或其 kiosk 组件）进行维修时，需要有足够的松弛度。应留出足够的活动余地，以在
对缆线锁进行操作或在使用 Quick-fit 轮轴时将打印机滑出。
• 应避免以下电气噪声来源：荧光灯和镇流器、电源部件、风扇、交流电源线、 CRT 显
示器等。
• 应避免将电源线和通信缆线缠绕在一起。因为这样会导致通信端口产生伪噪声或提高
排放级别。

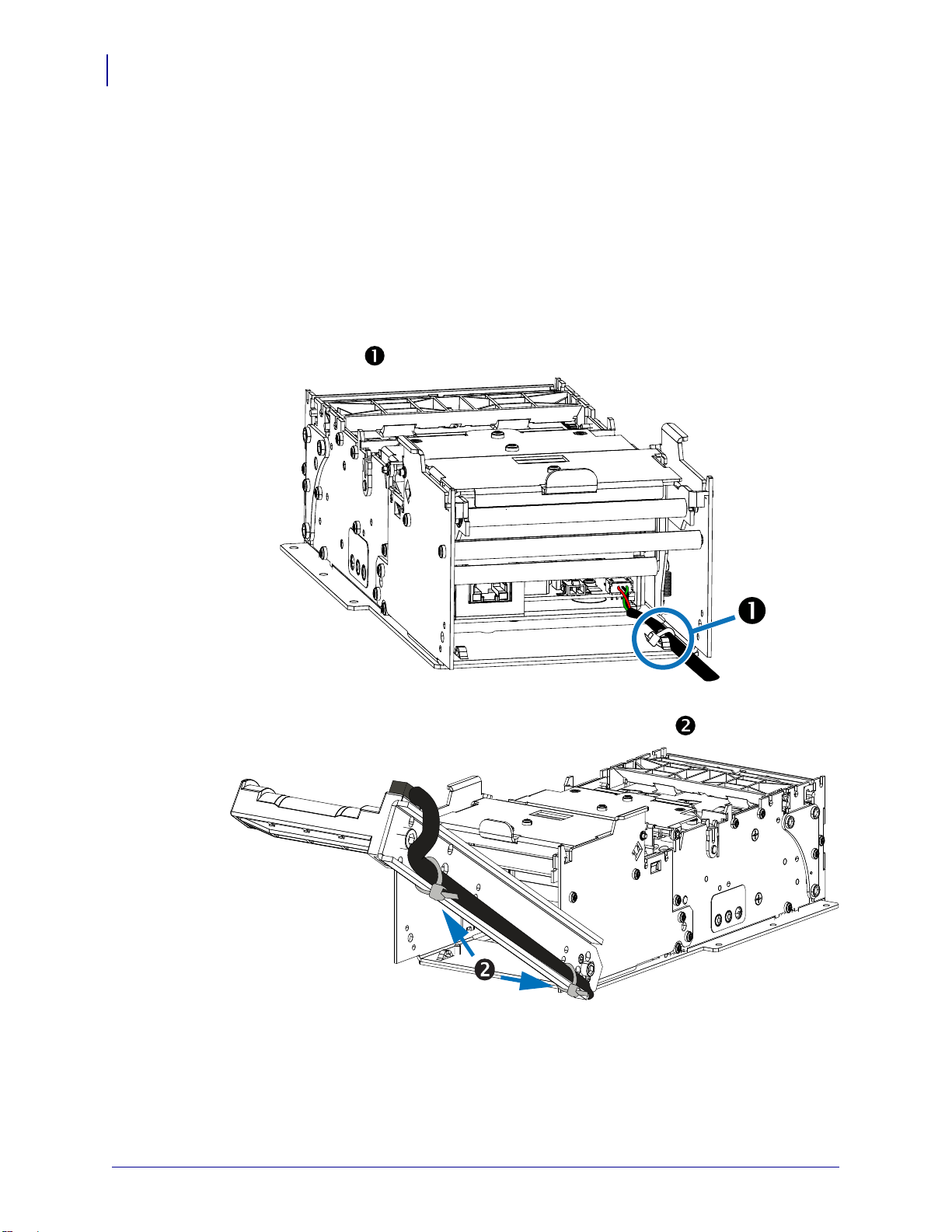

大尺寸介质卷转接器
大尺寸介质卷转接器附件让打印机前端的长度增加了 10 厘米。如果使用了此附件，需要
使用不同方式穿引缆线。有关详细信息，请参见第 80 页的 “ 使用大号介质卷转接器固定缆
线 ”。
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
连接
32
连接电源
连接电源
小心 • 千万不要在潮湿的地方使用打印机和电源。否则会造成严重的人身伤害！
为确保 KR403 打印机能够在符合安全标准和相关法规的情况下安全高效地工作，该打印机
对电源具有特殊要求。要获得最佳性能，应使用通过批准的电源部件操作 KR403 打印机。
请参见第 72 页的 “ 打印机电源部件 – 808099-004”。
如果为 KR403 使用了不是由 Zebra 提供的电源部件，该电源部件必须符合下列要求。
表 4-11 •
输出额定值 24.0 伏 2.92 安培和 2.5 安培， +5° 至 +40° C
电压 24.0 伏直流 +5/-2% （初始容差，无负荷）
电流 最大 2.92 安培和 2.5 安培
打印情况下的输出要求 （最差情况下）
最大输出功率 24.0 伏直流 x 2.92 安培 = 70 瓦 （典型值）
峰值功率 （90VA Cin， 47 赫兹） 243 瓦
输出调节
线路调节 超过交流输入工作范围 ± 0.5%。
纹波与噪声 240mVpp at lout = 2.92 安培，电阻性负载 （4.7µF/50V
瞬态负荷响应： < 5 毫秒恢复， 40% 至 80% 负荷变化
过冲， Power-Ip 加电或断电时 10% 最大值
保持时间 20 毫秒最小值，额定直流负荷， 120 伏交流 /60 赫兹
超电压 输出限制为最大 +28 伏
保险丝 是
发热 允许，但不需要
备注：
如果已启动短路保护或超载电流保护，电源将自动关闭。如果排除了导致异常情况的故障，电源
将重新启动。
自动恢复：
如果启动了超电压保护，电源将关闭。电源装置配有完善的短路保护装置，可以在短路故障原因
排除后，自动恢复供电，而不需要调节交流输入电压。
电源输出特性
陶瓷帽，输出 20 兆赫 BW）
注意 • 打印机没有集成电源开关。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
直流电源插头要求
+24 伏直流
接地
KR403 打印机使用两极防漏电插头。插头为 Tyco 部件号 1445022-2。插头导线和电源要
求应符合 20 AWG 绝缘导线 （UL 类型 1007）的规定。
图 4-12 • 电源插头
连接
连接电源
33
静电释放与接地电流
打印机应具有专用的接地连接。要想防止静电放电和接地电流影响打印机工作，需要通过
12 AWG 导线正确连接到打印机机架，实现保护性接地。
应按照如下步骤将接地导线连接到打印机：
1. 如图所示，使用 #8 Torx 螺丝刀，将螺钉 卸下。
2. 将带有缆线凸耳 的 12 AWG 接地线连接到打印机机架。
3. 将接地导线的另一端连接到保护性接地。
图 4-13 • 接地
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
连接
34
将打印机连接到主机
将打印机连接到主机
KR403 打印机具有一个通用串行总线 (USB)、一个 RS232 串行端口接口和一个以太网接
口。
小心 • 在连接接口缆线时，应将 kiosk 电源关闭。连接或断开通信缆线之前，必须将电源
线插入打印机背后的电源部件和电源插座中。
小心 • 本打印机使用完全屏蔽的数据缆线，符合 FCC“ 规则 ” 第 15 章关于 B 类设备的规
定。如果使用非屏蔽缆线，可能会导致辐射排放水平超过 B 类法规的额定值。
接口电缆要求
数据缆线必须为完全屏蔽结构，并配有金属或金属化的连接器外壳。为防止辐射和接收到
电气噪声，必须使用屏蔽缆线和连接器。
要最大程度降低缆线中的电噪声拾取水平，应执行以下操作：
• 应使用尽可能短的数据缆线 （建议使用 1.83 米 [6 英尺 ] 长的缆线）。
• 不要将数据缆线和电源线紧紧捆绑在一起。
• 不要将数据缆线系到电源线导管上。
• 避开荧光灯和电源部件。
USB 接口要求
通用串行总线 （2.0 版）提供了与现有 PC 硬件兼容的高速接口。 USB 采用 “ 即插即用 ”
设计，便于安装。多台打印机可共享一个 USB 端口 / 集线器。
另外， USB 缆线应在位于主机计算机最近的缆线末端包括一个铁素体，这是为了防止因主
机计算机影响打印机而产生电磁噪声。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
连接
针脚 1
将打印机连接到主机
请参见图 4-14。在 USB / 以太网配置 中，USB 连接位于以太网连接的左侧。在 USB /
以太网配置 中， USB 连接位于以太网连接的左侧。
35

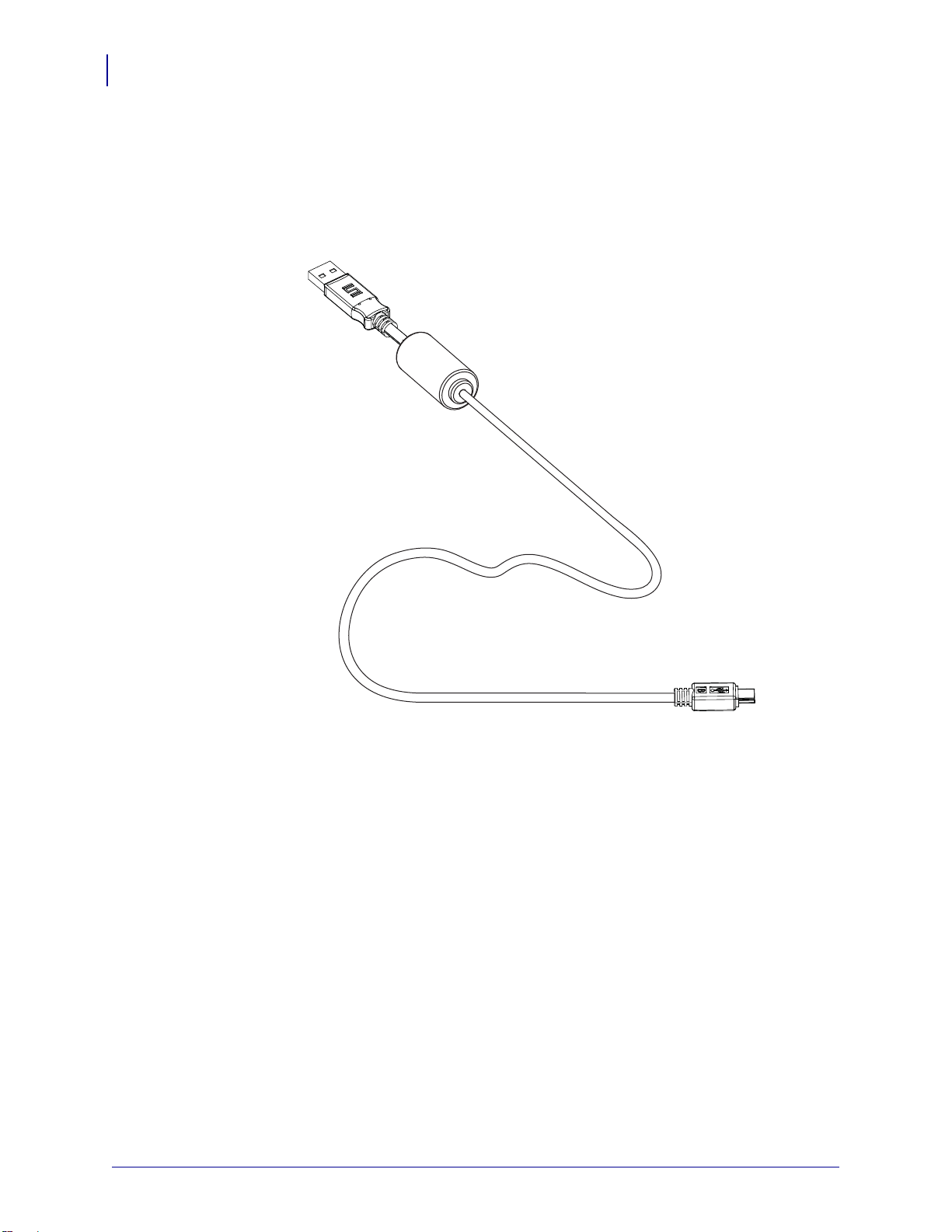

图 4-14 • USB 连接
如果要使用 USB 缆线 （本打印机未提供），应检查缆线和缆线包装上是否带有 Certified
USB 标记，以确保符合 USB 2.0 规格。
下图显示了使用打印机 USB 接口所需的电缆布线情况。
针脚 信号
1Vbus - N/C
2D3D+
4
5
未连接
接地
外壳 屏蔽 / 排扰线
有关打印机支持的操作系统和下载最新的驱动程序，请访问 Zebra 打印机网站：
http://www.zebra.com
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
连接
36
将打印机连接到主机
串行通讯
请参见图 4-15。所需缆线的一端必须具有九针 “D” 型 (DB-9P) 插头，该插头可以插入打印
机背部的配对 (DB-9S) 串行端口 。本信号接口缆线的另一端应连接到主机计算机的串
行端口。根据接口具体要求的不同，它很有可能是一根空调制解调器 （交叉）缆线。
图 4-15 • 串行连接
打印机与主机 （通常为 PC）之间的串行通信设置必须匹配，才能确保通信可靠。需要更
改的最常用设置为位 / 秒 （数据或称为波特率）和流控制。主机 （通常为 Windows PC）
需要将数据速率和数据流控制更改为与打印机的默认通信方法匹配：
• 比特 / 秒 - 115K 是打印机的默认波特率 （比特 / 秒）。只有在速率匹配情况下，打印
机与计算机才能通信。
• 流控制 - 软件是通过打印机的 “ 主机握手 ” 的 DTR/Xon/Xoff 设置加以标注的。如果
设置不匹配，打印机仍可通信，但是工作状态可能不稳定。
• 数据位：8 — 默认值 （Windows 和打印机）
• 奇偶性：无 — 默认值 （Windows 和打印机）
• 停止位：无关
可通过以下方式设置打印机与主机之间的串行通信：
• 波特率自动同步
•ZPL 编程的 ^SC 命令
• 将打印机复位为默认打印机配置。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
将打印机连接到主机
波特率自动设置
波特率同步过程能够让打印机自动匹配主机计算机的通信参数。要自动设置波特率：
1. 按住进纸按钮直到绿色的状态指示灯闪烁一次、两次、三次。
2. 在状态指示灯闪烁时，将 ^XA^XZ 命令序列发送到打印机。
3. 在打印机和主机实现同步时，指示灯切换为持续绿色显示。（在自动设置波特率同步过
程中不会打印收条。）
ZPL ^SC 命令
可以使用 “ 设置通信 ”(^SC) 命令更改打印机的通信设置。
1. 如果主机计算机的通信设置与打印机相同，可发送 ^SC 命令将打印机更改为所需设
置。
2. 将主机计算机的设置更改为与新的打印机设置匹配。
有关本命令的详细信息，请参阅软件集成商指南 (P1026208)。
连接
37
复位默认串行端口参数
执行下列操作，将打印机的通讯参数复位为工厂默认值 （串行通讯设置为：115k 波特，
8 位字长， ? 奇偶性， 1 个停止位和 XON/XOFF 数据流控制）。
1. 按住进纸按钮，直到绿色的状态指示灯闪烁一次，等待片刻，指示灯将再次闪烁，然
后在第三次闪烁之前立即松开按钮。
2. 在状态指示灯呈琥珀色和绿色交替快速闪烁时，按进纸按钮。可通过 ZPL ^SC 命
令设置打印机和主机之间的串行通信。
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
连接
38
将打印机连接到主机
以太网接口
请参见图 4-16。 USB/ 以太网 KR403 包括主逻辑电路板上的 RJ45 以太网连接 。它与
CAT5、 CAT5e 和 CAT6 缆线兼容。打印机没有附带缆线，集成商应负责提供符合 802.3
的缆线。
与打印机通信
开始使用完整功能 kiosk 打印解决方案的最简单方法是使用 PC 系统中的 “Zebra Designer
Windows 驱动程序 ”。在装入驱动程序后，用户可以测试 kiosk 打印系统，配置打印机，
发送程序命令，使用 Windows 应用程序直接打印到打印机，并下载文件 （字体、图形、
徽标，更新固件等）。 Zebra Designer 驱动程序直接使用一套免费的 Zebra 应用程序软件
设计并建立收条 (Zebra Designer)，管理通过本地方式连接的一台或多台打印机。所有上
述程序均可通过 Zebra 网站 www.zebra.com
可以使用 Zebra Setup Utility 装入驱动程序，并配置打印机。如果操作系统自动启动 “ 添加
新硬件 ” 向导，应关闭向导，然后继续安装驱动程序。
USB 打印机检测和 Windows® 操作系统
Windows XP、 Windows Vista、 Windows 7、 Windows Server 2003 和 Windows Server
2008 操作系统支持在使用 Zebra Setup Utility 或 ZD (Zebra Designer) Windows 驱动程序
情况下，通过 USB 端口与打印机通信。
这些操作系统能够在通过 USB 接口连接打印机时，自动检测到打印机。第一次将打印机连
接到 PC 时，操作系统将自动启动 “ 添加新硬件 ” 向导。关闭向导。按照向导的提示，安装
打印机。可以从 www.zebra.com
（最接近尺寸）。单击 “ 打印测试页 ” 按钮，验证安装是否成功。

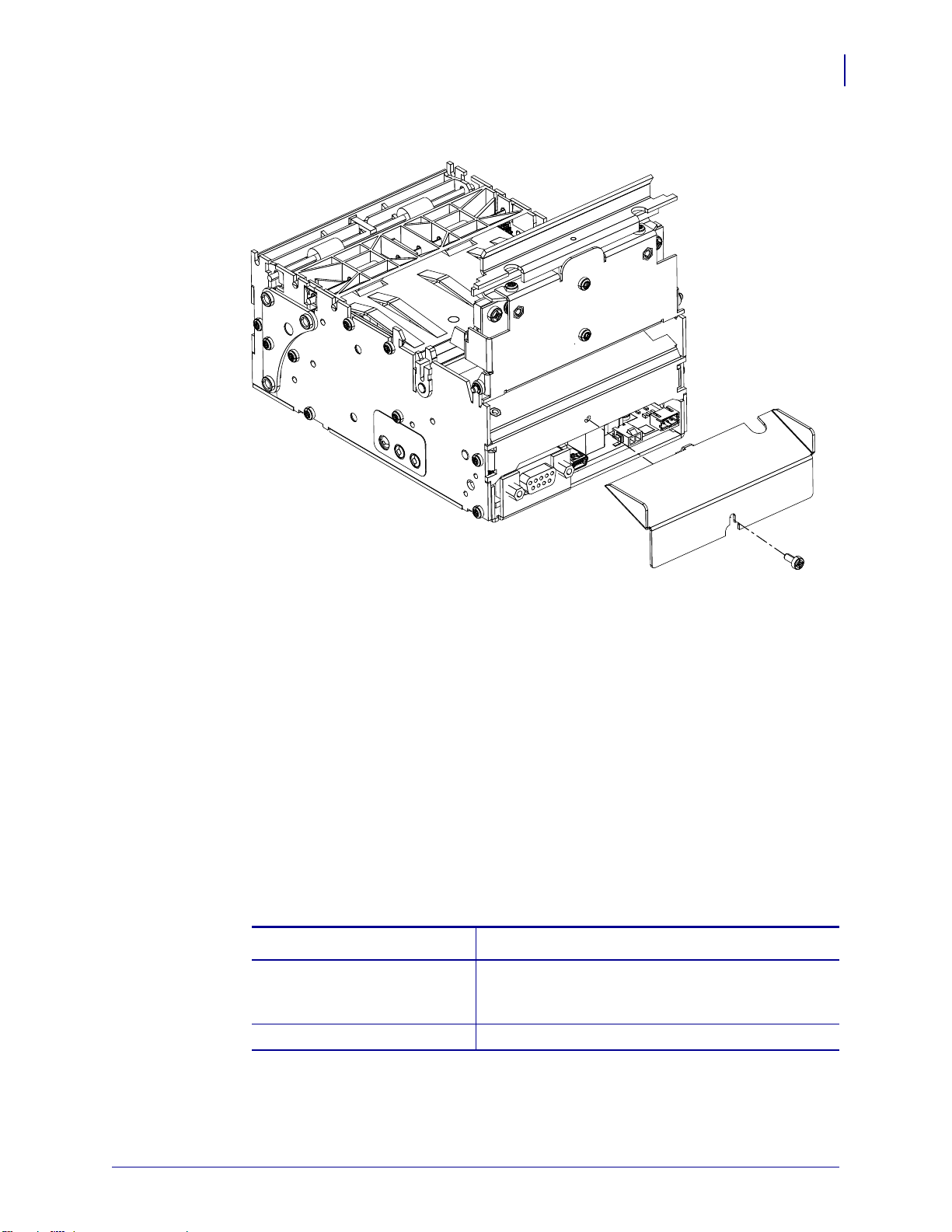

图 4-16 • 以太网连接
获得。
找到最新的驱动程序。选择 USB，然后选择介质尺寸
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
如果重新将打印机连接到 USB 接口或在 PC 完成操作系统的重新启动后打开打印机电源，
Windows 操作系统将检测并重新连接先前安装的打印机。忽略检测到新设备的警告，并关
闭任务栏提示。等待几秒钟，让操作系统与驱动程序软件实现匹配。警告消息将退出，打
印机现在准备就绪可以打印。
串行端口和 Windows® 操作系统
连接
将打印机连接到主机
39
除了数据的
印机的默认设置匹配。 Windows 的默认数据
印机需要将数据的
（无）。 KR403 打印机需要将数据的
注意 • KR403 打印机目前不支持 Windows 串行端口的即插即用 (PnP) 设备检测。
波特率和流控制
波特率
设置为 115k。 Windows 的默认数据
设置以外， Windows 操作系统的串行端口通讯的默认设置与打
以太网端口和 Windows® 操作系统
Windows XP、 Windows Vista、 Windows 7、 Windows Server 2003 和 Windows Server
2008 操作系统支持在使用 Zebra Setup Utility 或 ZD (Zebra Designer) Windows 驱动程序
情况下，通过以太网端口与打印机通信。
流控制
波特率 （比特/秒）
设置为 Hardware （硬件）。
设置为 9600。 KR403 打
流控制
设置为 NONE
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
连接
40
将打印机连接到主机
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
设计适用的介质送出系统
能否将介质正确送入打印机对于打印机的正确操作和打印质量都至关重要。无论是单张介
质、介质卷或折叠式介质，都需要能够在最小的拉力下即可顺畅移动。最好选择一个清洁
凉爽的位置，用于送出并存放介质。向打印机装入或送入介质时，不应受到 kiosk 或内部
部件的干扰或操作限制。
5
介质
• 进入打印机的介质应对准打印机的中心。
• 应将打印机和介质卷调节水平，以防纸卷侧面受阻或收条边缘破损。在最糟情况下，
这种情况会导致卡纸或打印机失速。
• 不能让介质接触或放置在缆线、 kiosk 箱壁和部件、排风扇 （灰尘和热量）、散热器等
部件上。
• 介质在 kiosk 中应便于查找和取放。不能要求操作员弯腰或将手臂伸出太长进入 kiosk
装入介质或维护打印机。
• 介质存放装置选配件 － 存放在 kiosk 中的介质应具有一个与 kiosk 隔间中的其它区域
隔离的阴凉区域，这一区域应不受 kiosk 部件发出热量、潮气和 kiosk 附近使用的清洁
用化学蒸汽的影响。
设计介质卷支撑
要设计好的介质卷支撑，应注意以下事项：
• 简单的设计，没有可能会放错位置、安装不当或需要特殊技巧完成的松散部件，这些
部件在操作不当或疏忽时，可能会导致操作员将介质掉入 kiosk 中。
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
介质
42
设计适用的介质送出系统
设计介质导杆
设计为用于折叠式介质
• 最小拉力。不要使用电线、缆线或操作杆作为纸卷支架 - 这些做法都会导致纸卷时停
时转，先后晃动。半径窄小的纸卷支撑可能会降低不良影响的程度。一些介质供应商
采用纤维板制成的介质卷芯，这种材料有接缝。 KR403 纸卷支撑附件能够让介质的接
触面积降低到最小 （只与外侧边缘接触），并且具有足够大的半径让接缝平滑 （参见
第 64 页的 “ 纸卷支撑 – P1014124”）。介质卷越大 （质量越大），拉动的影响就越
大。
• 在为介质卷支撑设计区域时，应留出用于装入介质的足够空间。应在支撑上为介质卷
的摆动留出足够的富余空隙，并让手指能够抓住介质将其装入。
介质导杆的最小半径应为 10 毫米。表面应平滑，不会接触到介质边缘 （导致拉扯或边缘
破损）。对于可能用到的所有介质卷尺寸 （满或接近用完），介质应只接触到半径表面，
而不应接触到半径边缘。请参看第 71 页的 “ 墙壁固定纸卷支架 – P1014123” 和第 66 页的
“ 通用纸卷支架 – P1014125” 侧视图，该图说明了介质卷尺寸和与介质导板的接触。
折叠式介质会带来一定困难。它的边缘为方形，容易卡住，而且介质叠容易掉落到其它部
件或缆线上。
如果不是向上拉出折叠式介质，应使用一个托盘将其托起。应使用实际介质进行试验和观
察。折叠介质的展开可能无规律，与介质叠的前端及末端位置不同。
设计的托盘应略高于完全堆满介质叠的高度。折叠式介质盘应让介质保持折叠状态，不能
让介质被拖入 kiosk 中。
如果使用了介质导板，导板的长度最好是介质叠到介质导板长度的两倍并与介质叠的中心
对准。这样可以确保介质完全展开，并且可以将阻塞在其它部件中或打印多张收条和票据
的可能性降低到最小。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
基本介质固定事项
KR403 打印机对于将介质从介质卷或折叠式介质送入打印机具有一些基本要求。 KR403
只能使用热敏介质，它通过化学方式在热量作用下成像。一些基本事项如下：
• 打印机对准介质 － 介质卷或折叠式堆叠介质的中心线应与打印机的中心对准，这样才
能提供最佳的图像质量，并保持介质完整无损。应在打印过程中始终使用介质导板。
• 介质仅接触到介质固定架和 Kiosk 中的打印机 － 介质不应接触到缆线、其它 kiosk 部
件，或除介质导板或折叠式介质类型以外的表面。
• 不要对介质吹气 － 为防止灰尘、氨水等气雾清洁剂或其它 kiosk 部件或电源部件排出
的热量缩短打印头寿命并影响打印质量，应将空气从 kiosk 的介质区域排出。
• 阳光直射、白炽灯或红外光或其它热源 － 这些光源可能来自 kiosk 排气口或其它
kiosk 部件。打印机、介质或介质存放区域应远离白炽灯泡和散热器等热源。
• 介质分送应平稳而轻松 － 介质卷的旋转必须轻松顺畅，打印机可以将介质平稳拉出，
不会出现跃动或急停情况。大尺寸的较重介质卷更容易出现上述问题。应尽量减少介
质卷与纸卷支架的接触面积，避免尖锐的接触表面。折叠式介质必须具有足够空间展
开，而不会阻塞在介质导板表面或穿孔和侧面位置。如果分送到打印机的介质不均匀
平稳，打印结果可能会扭曲 （打印内容被压缩，收条变短等），马达会发生失速，还
会发生卡纸。
介质
基本介质固定事项
43
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
介质
打印机顶部
（任意方向）
打印
表面
打印
表面
25°
59°
侧面板切掉
介质送入
适用于打印机电源和
缆线连接的最小间隙区域
44
基本介质固定事项
介质供应方法
KR403 打印机支持两种基本的介质供应方法：外部卷绕固定和堆叠式折叠收条介质。介质
打印表面向上朝向打印机顶部，远离打印机机箱。
介质输入孔
KR403 打印机具有一个宽大的孔，可以支撑各种类型的介质固定位置。介质可以直接进入
打印机，也可以通过定制的介质导板，或介质卷，或固定用附件套件间接进入打印机。
图 5-17 • 介质供应
图 5-18 • 介质输入孔
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
基本介质固定事项
适用于打印机电源和
缆线连接的最小间隙区域
应在该区域设置一个连续的障碍物，防止介质或介质叠卡入缆线、
打印机、 kiosk 机柜缝隙等位置。
介质直接输入或与介质导板的接触角度 （这里未显示）将在介质不断消耗过程中变化。
介质
45
图 5-19 • 介质孔
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
介质
垂直水平
水平
垂直
46
基本介质固定事项
固定方向
打印机具有两个基本 kiosk 工作模式和方向：水平和垂直。
图 5-20 • 固定方向
打印机可操作的最大角度可从标称的垂直方向到水平方向，这取决于环境条件和使用的介
质类型。
• 影响操作的环境因素包括：湿度和温度、 kiosk 中的空气流通、临近 kiosk 组件和表面
的静电积累等。
• 介质事项可能包括：收条长度、收条设计中的收条部分裁切、介质卷末端的介质卷曲、
介质厚度和重量、折叠式介质或收条介质上的预穿孔等。
• 本章中还包括影响打印机固定的其它因素：介质固定、介质路径、介质处理、打印机
维护、缆线穿引等。
可接受 验证操作 不可接受
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
介质
图 5-21 • 小尺寸介质芯滚轮转接器
水平
垂直
基本介质固定事项
应重点考虑的区域包括水平操作的 “ 循环区域 ” 和 “ 废纸箱 ” 和开放的 “ 循环区域 ” （不带
循环）。在设计 kiosk 的内部时，应特别注意两个区域。打印机在将收条呈送给客户之前，
需要一个存放已打印收条的空间。收条越长，所需的空间越大。如果不按照规定的垂直或
水平方向固定打印机，应遵循模拟的收条打印操作，最好在 kiosk 中使用选取的介质和现
场操作时的环境条件。
如果使用小尺寸的介质卷转接器将收条的前端边缘穿入介质装置滚轮的输入区域，则
KR403 的固定方式更为灵活。这样就可以将打印机固定在下图所示的各种固定方向。
47
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
介质
48
介质导板 － 必需附件
介质导板 － 必需附件
为确保打印机正常工作，必须至少订购并安装下面列出的四种 (4) 介质导板中的一种。
宽度 （毫米） 部件号 宽度 （毫米） 部件号
图 5-22 • 介质导板
58 09170-058-3 80 09170-080-3
60 09170-060-3 82.5 09170-082-3
可订购适用于 KR403 打印机的评估套件，其中包括所有四种介质导板。
安装介质导板
介质导板可以将打印机配置为四种 (4) 常见介质卷宽度的一种：58、60、80 或 82.5 毫米。
打印机可以感应已安装的介质导板尺寸，并调整默认打印宽度以与之自动匹配：窄 （58
或 60 毫米）或宽 （80 或 82.5 毫米）。打印机在没有纸张导板的情况下将纸送出。
小心 • 在继续操作之前，应断开打印机电源。如果 kiosk 中安装了打印机，应关闭所有
kiosk 电源。这样是为防止螺钉或介质导板支架落入打印机中或其它加电的 kiosk 组件中。
螺钉或支架可能会落入或弹入固定在打印机旁或打印机底部的 kiosk 组件中。
1. 选择与要使用的介质宽度匹配的介质导板。松开或取下介质导板螺钉。
注意 • 介质导板是单独订购的。只有 KR403 演示套件 (P1021954) 包括可用于 KR403 的
所有输入导板。
2. 向打印机后侧按下绿色的打印头松开推柄，打开打印头。
3. 将介质导板从打印头下方插入。将介质导板的 T 形翼片插入到 T 形孔中，并将其向前
滑动，将螺钉拧紧。此螺钉是在出厂前预先安装在打印机上的。还在介质导板的包装
袋中放置了一个螺钉，以防螺钉损坏或丢失。在大多数情况下，安装人员只需要松开
固定螺钉。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
4. 关闭打印头。按下推柄将打印头牢靠地锁定在关闭位置。
介质
介质导板 － 必需附件
49
5. 根据需要重新固定打印机电源。
确定热能介质类型
KR403 打印机使用热敏介质。热敏介质具有能够产生化学反应的打印表面，它能够在受热
区域产生曝光和颜色加深效果。热转印介质或常规的未处理纸张需要配备色带或墨水才能
实现打印，而热敏介质则不需要。要确定正在使用的介质类型，可执行介质擦划测试：
1. 可使用指甲或笔帽擦划介质的打印表面。用力按在介质上快速从介质表面上滑过。热
敏介质在加热情况下通过化学方式进行印制 （曝露）。该测试方法使用摩擦生热的方
式让介质曝露颜色。
2. 介质上是否出现黑色痕迹？
如果黑色痕迹 ... 则介质是 ...
没有出现在介质上 热转印。需要配备色带或墨水，KR403 不能在热转
出现在介质的外侧表面 热敏。不需要色带或墨水。
图 5-23 • 介质导板安装
印模式下工作。
KR403 打印机仅使用外部卷绕的成卷介质或折叠式介质。打印表面不在打印机的中心。
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
介质
裁切线
非打印区域
进纸方向 进纸方向
58 和 60 毫米
介质宽度
80 和 82.5 毫米
介质宽度
从有打印内容一侧显示的实例，显示的黑标位于相反一侧。
50
黑标介质要求
黑标介质要求
打印机优化为检测使用红外线感应油墨打印的黑色标记，并忽略使用非红外油墨预先打印
的内容。
对于 80 和 82.5 毫米介质，在查看收条的成像侧和打印方向向下情况下，黑标将位于纸张
中心右侧 30 毫米的中心；对于 58 和 60 毫米介质，在查看收条的介质侧并且打印方向向
下情况下，黑标将在纸张左侧 22 毫米的位置中心。
在黑标位于传感器中心情况下，打印机将支持打印方向上 2.5 - 9.0 毫米，宽度为 5.0 –
10.0 毫米的黑标厚度的介质。
在下图中， “ 非打印区域 ” 是不应打印标记 （用于传感的黑标除外）的介质的背面区域。
对于同时具有预穿孔和黑标的介质，预穿孔应位于黑标的中心。在默认情况下，打印机将
在黑标中心裁切介质。
尺寸 58 和 60 毫米宽度 80 和 82.5 毫米宽度
22 毫米 30 毫米
2.5 毫米 – 9.0 毫米 2.5 毫米 – 9.0 毫米
5.0 毫米 – 10.0 毫米 5.0 毫米 – 10.0 毫米
92 毫米 – 600 毫米 92 毫米 – 600 毫米
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
准备使用的介质卷
1. 如下图所示，调节纸卷位置。
2. 从新纸卷上撕下一整圈打印纸。
图 5-24 • 纸卷方向
介质
准备使用的介质卷
51
小心 • 这一点很重要，因为打印纸的外侧通常用胶水或自粘胶固定到卷轴，这用方式有可
能会导致卡纸或打印头损坏。
图 5-25 • 切掉一整卷纸
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
介质
以 85°-95°
角度切下
热敏面（顶部）
自动装入
宽介质自动装入
窄介质自动装入自动装入
自动装入失败
介质接触前端
介质感应
52
准备使用的介质卷
3. 裁切出平直的边缘可以让装入过程获得最佳效果。用合适的角度裁切纸张。
如果没有将介质裁切平直，则操作员不能裁切或撕出直角边，这样会导致打印机无法
装入介质，甚至会导致介质阻塞。在传感器检测到介质之前，介质不应与打印辊接触。
打印辊与介质传感器之间的距离大约为 10 毫米 （0.39 英寸）。
图 5-26 • 适用于自动装入的纸张边缘
重要提示 • 从后侧查看打印机时，宽介质传感器 （88 和 82.5 毫米）和打印机的电源接口
均位于打印机的右侧。从打印机后端的介质输入口查看时，适用于窄介质 （58 和 60 毫
米）的介质传感器位于左侧。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
自动介质装入
将介质送入
呈送器
插入介质
已呈送介质
取走已送入要打印或
要送入的介质
裁切介质
打印机设计在将介质插入到打印机前侧的空介质输入口时检测到介质。在介质的前边缘通
过介质传感器时，打印机的打印 （驱动）辊开始转动。
1. 从打印机前端的纸张入口插入打印纸。
介质
自动介质装入
打印机现在将进纸、剪切或弹出空白的收条或打印缓冲区中的最后一个打印作业的输
出，然后自动进入 “ 就绪 ” 状态 （指示灯呈绿色稳定点亮）。
53
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B

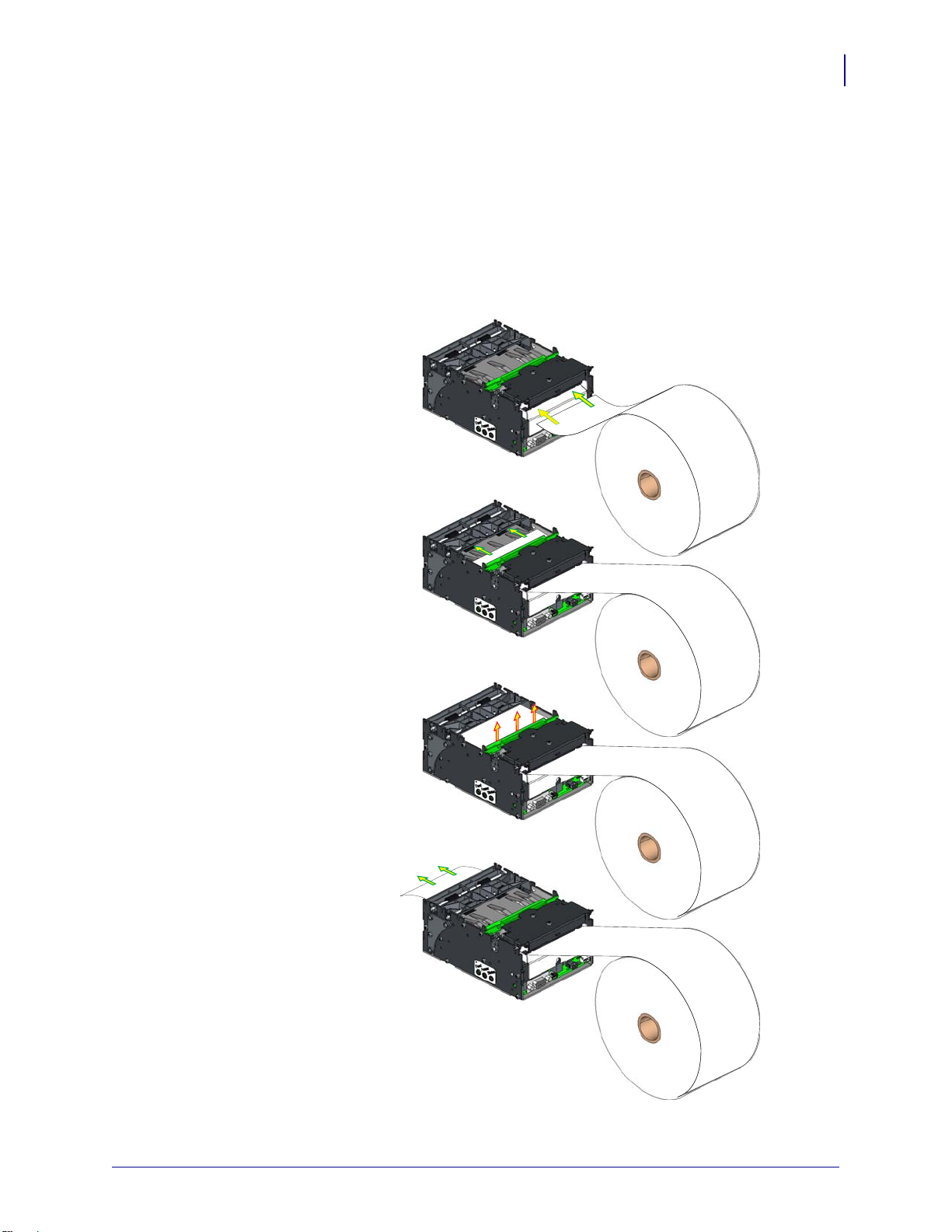

图 5-27 • 自动介质装入
介质
54
介质手动装入
介质手动装入
手动装入的介质一般用于执行打印头清洁和介质阻塞排除等维护操作。请使用 “ 自动装入 ”
步骤 （第 53 页），为常规操作装入介质。
1. 打开打印头。
2. 从打印机的正面或已打开的打印头下方插入介质。将介质拉到刚好通过切纸器和打印
（驱动）辊。
3. 关闭打印头。按下推柄将打印头牢靠地锁定在关闭位置。
4. 按一下 “ 进纸 ” 按钮，可以让打印机脱离（暂停）模式（绿色的状态指示灯闪烁两次）。
打印机将送入 70 毫米介质，并将介质切断。扔掉废弃的收条。
再按一次 “ 进纸 ” 按钮可以将图像重新打印到合适的打印纸尺寸。
图 5-28 • 手动装入介质
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
清除卡纸
如果发生卡纸，应执行下列步骤：
1. 从打印机正面切下或撕下介质。
2. 打开打印头。
3. 取出并丢弃损坏的介质。
4. 关闭打印头并使用 “ 自动装入 ” 介质方法重新装入介质 （第 53 页）。
介质
清除卡纸
55
图 5-29 • 清除卡纸
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
介质
图 5-30 • 测试收条
56
打印测试收条
打印测试收条
在将打印机连接到计算机前，应确保打印机处在正常工作状态。
可打印一张测试 （打印机配置）收条加以确认。
1. 应确保介质已正确装入，打印头已关闭，打印机
已准备就绪。如果尚未打开打印机电源，应将电
源打开。如果打印机在初始化过程中状态指示灯
呈绿色闪烁状态 （暂停模式），应按一下 “ 进纸
” 按钮，将打印机设置在 “ 就绪 ” （可打印）模
式下。
2. 将 “ 进纸 ” 按钮按下两到三次，让打印机根据装入
的介质执行收条打印、呈送和取出校准。如果介
质校准过程需要调整 （这是打印机的一项自动
功能），打印机在处理过程中需要额外送入多张
收条。
3. 在状态指示灯持续为绿色时，应按住 “ 进纸 ” 按
钮，直到状态指示灯闪烁一次。
4. 松开 “ 进纸 ” 按钮。如实例所示，将打印打印机配
置收条
如果收条尺寸不足以容纳上面显示的所有状态信息，
收条内容将打印在两张或多张收条上。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
附件概述
6
附件
KR403 打印机具有种类齐全的附件，这些附件都针对您的打印机进行了特别设计和测试。
附件可以独立操作，与其它打印机附件组合操作，或者作为您特有的打印机集成设计的一
部分工作。在发布本指南时，有下列附件可用于您的打印机：
• 喷嘴挡板 － 半透明的介质出口挡板外观如同自动柜员机 （异步传送模式）和其它
kiosk 上使用的常见信用卡插入口挡板。
• 活门挡板 － 活门挡板是一个重量很轻的挡板门，设计为用于防止 kiosk 用户轻易
将异物插入打印机，也可以遮挡外部光线，避免光线影响打印机检测介质何时从打
印机中送出。
• 小卷芯介质卷转接器 － 设计为用于将收条的前导边缘导入到介质呈送滚轮的输入
位置。可以使用内径小于 25 毫米 （通常为 POS 介质）的介质卷，以提高打印机
在指定固定方向上的工作范围 （请参见第 46 页的 “ 固定方向 ”）。
• Quick-Fit 打印机固定 — 一种可以用于打印机快速固定的系统，可供 KR403 固定
附件或供用户定制设计使用。维修技师可以拉出叶形弹簧 （锁销）将打印机解锁，
并将其快速滑出以轻松执行更换或维修，可以单独订购如下部件：
• Quick-Fit 轮轴 — 凸缘轮轴和打印机固定螺钉。

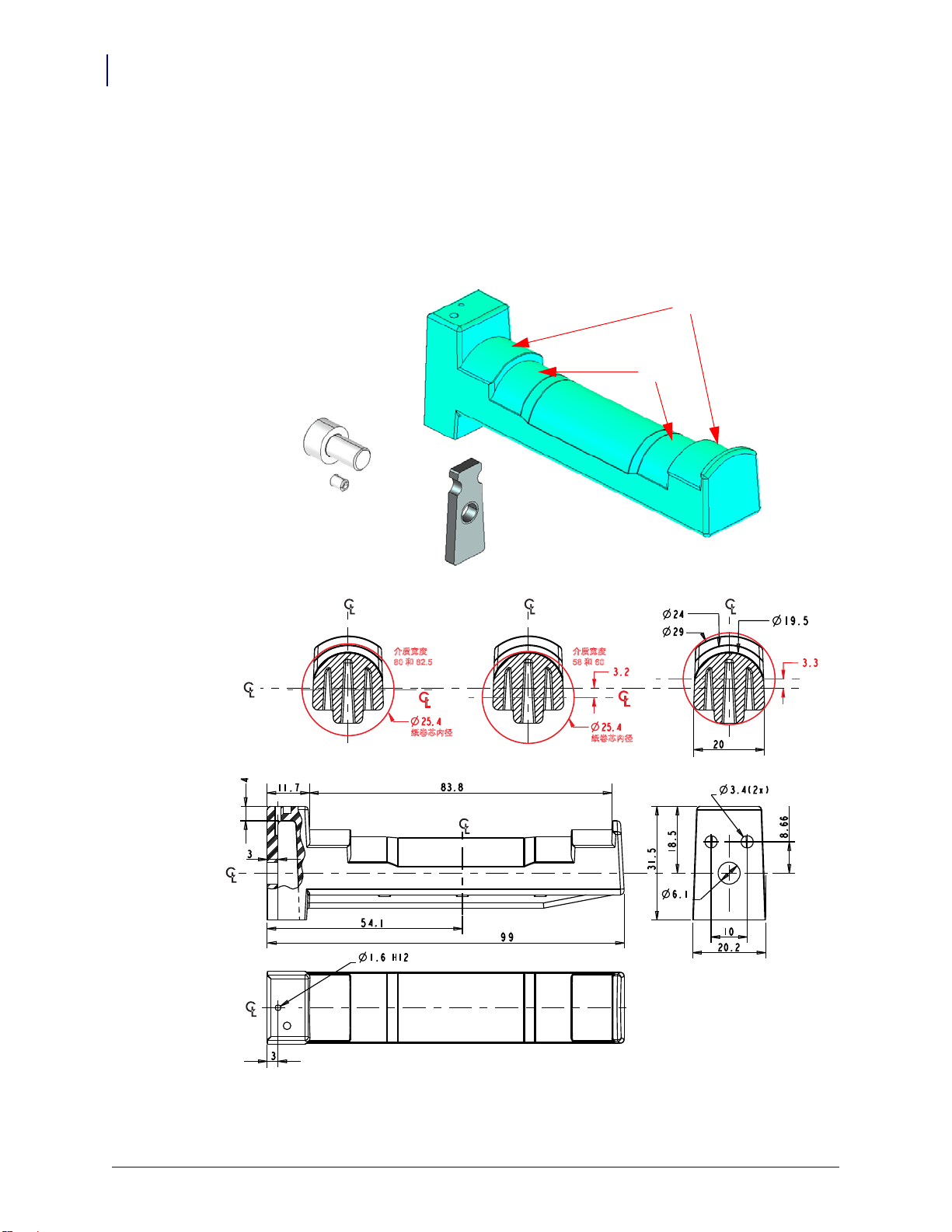

• 叶形弹簧限位器 — 弹簧和两个 M3 x 3 毫米螺钉
• 介质卷支撑 — 一个表面不平的介质卷支撑架，能够获得最小的摩擦力，让介质卷
保持在中间。

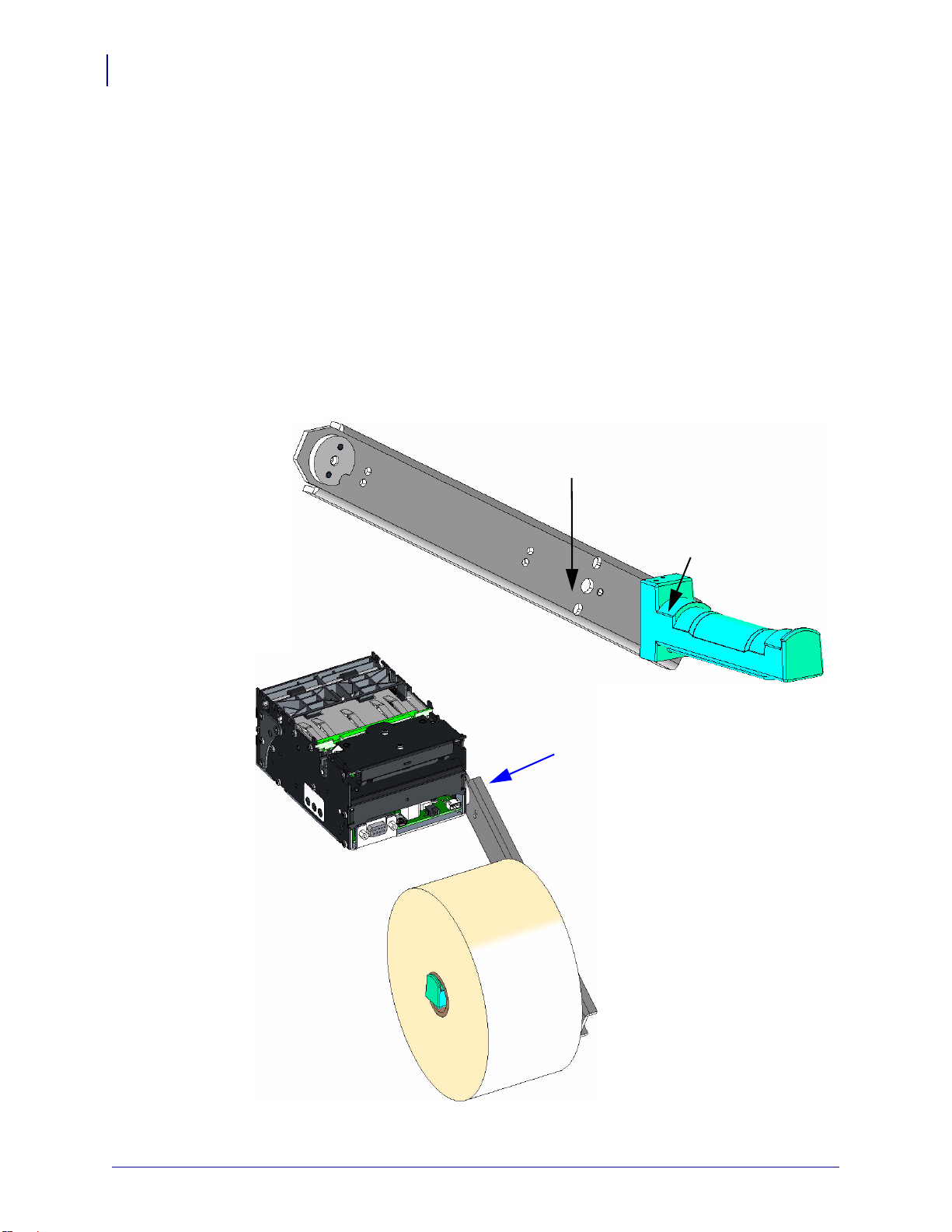

• 介质卷数量低传感器 — 一个光学传感器，可以将其固定到介质卷支撑附件或其它
KR403 打印机固定附件上，也可以将其直接插入打印机后端。
• 通用纸卷支架 — 这一多功能固定附件可以支撑三个纸卷位置，并且可以固定在打
印机的任意一侧。
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
58
附件
附件概述

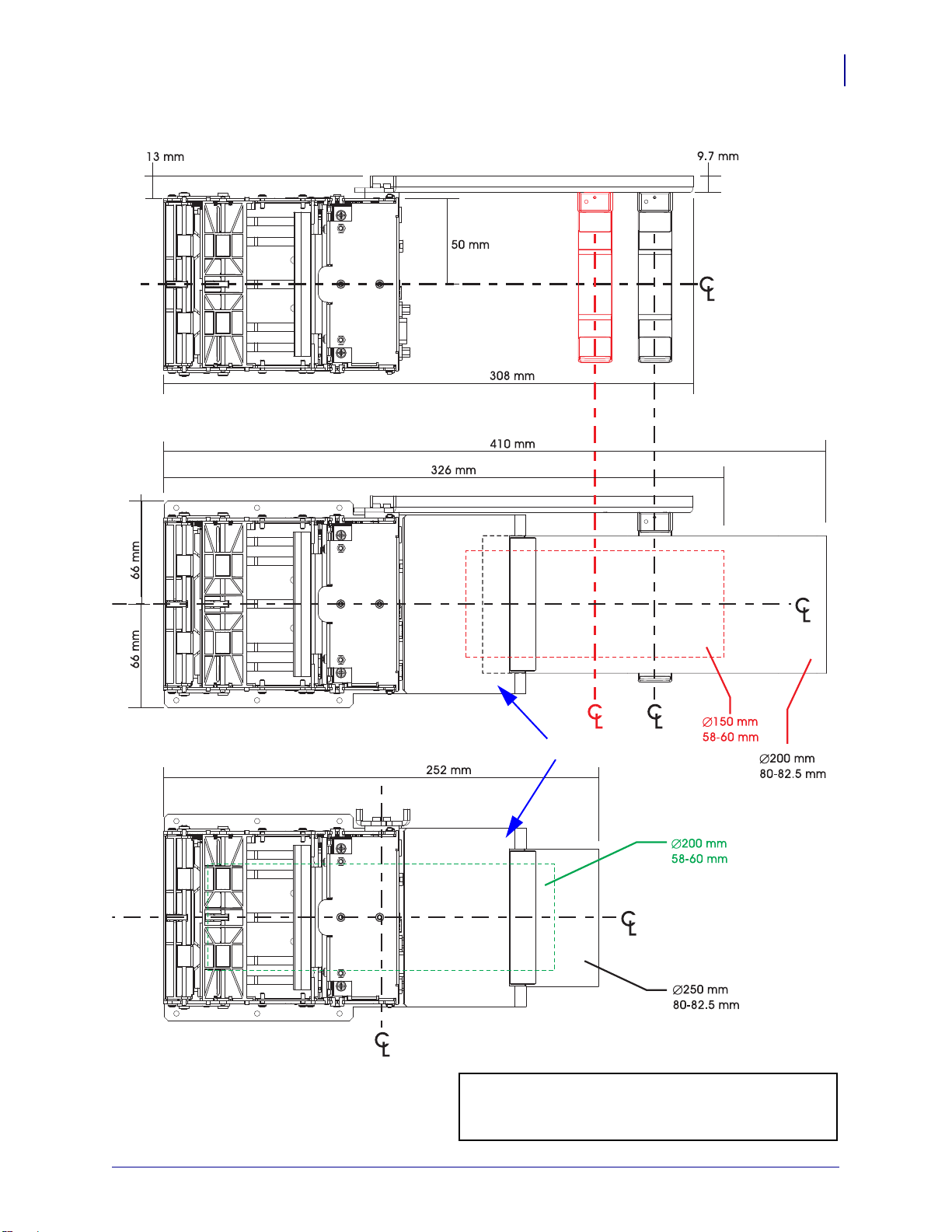

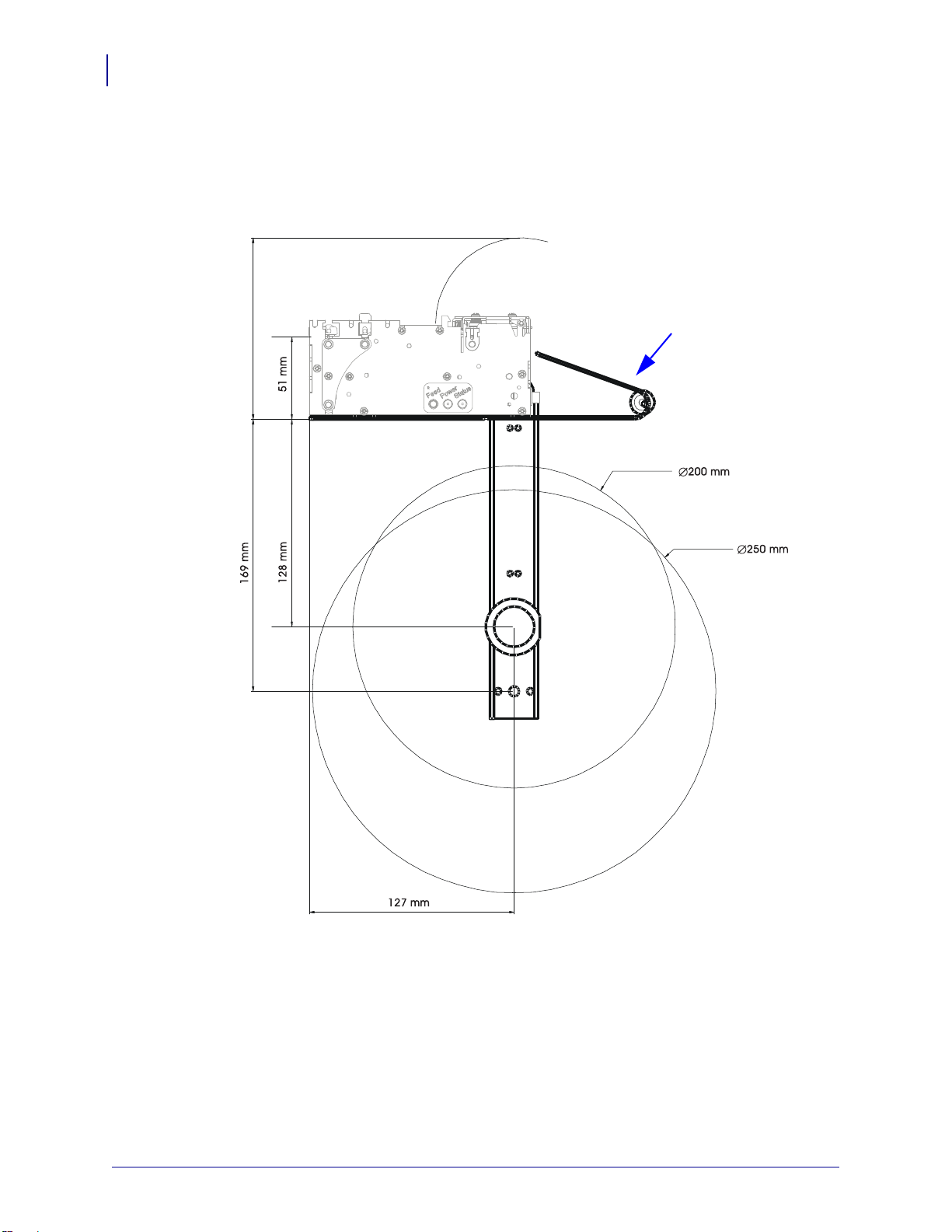

• 打印机固定盘 （用于固定在打印机下面的纸卷支架） — 这一固定盘部件设计为在
纸卷位于支架位置下方或底部时用于通用纸卷支架。在使用 250 毫米大直径纸卷
时，它带有一个用于优化打印机性能的惯性阻尼弹簧辊。

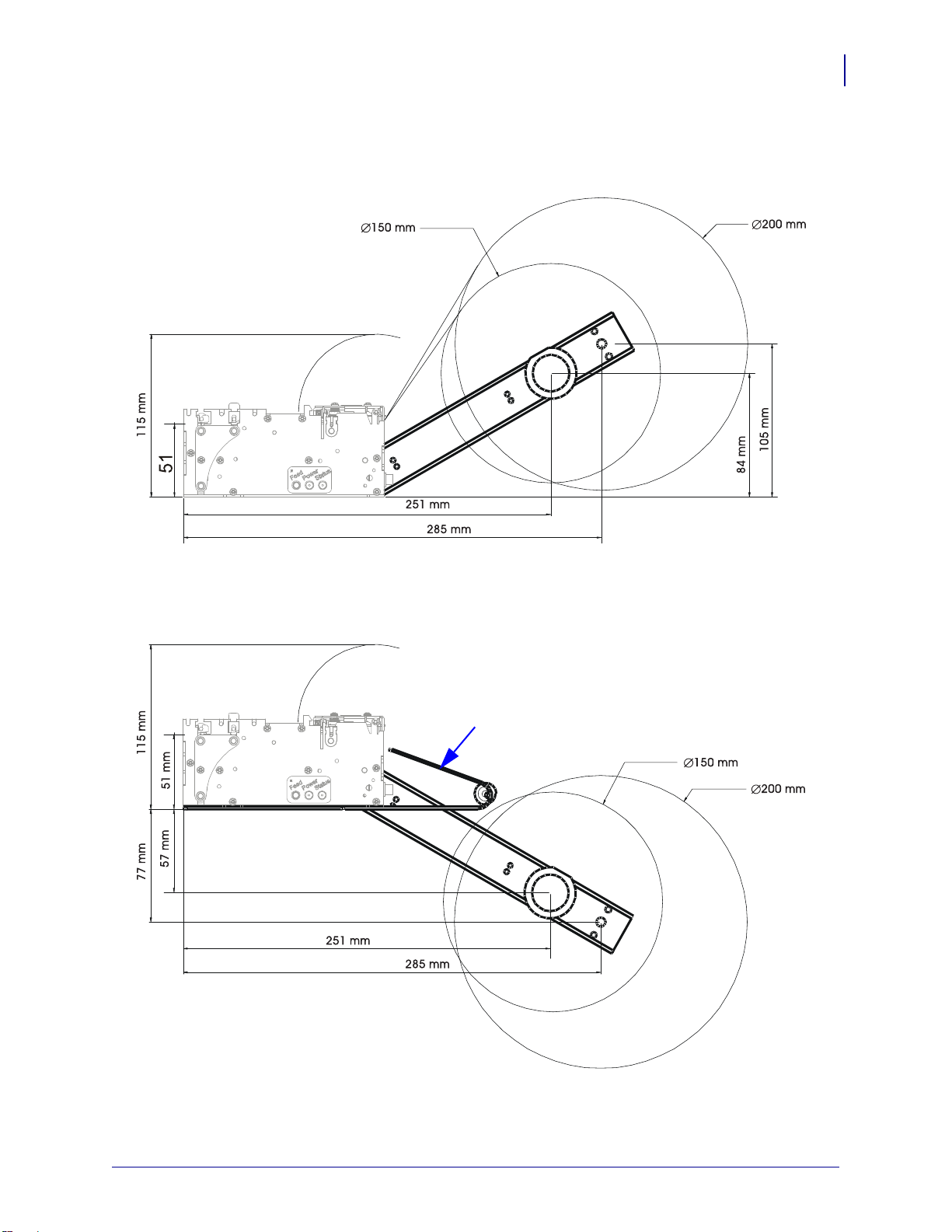

• 墙壁固定纸卷支架 — 墙壁固定方式可以支撑最大 150 毫米直径的介质卷。墙壁固
定支架安装在打印机前端，与 kiosk 壁齐平。
• 打印机电源部件 （70 瓦） — 已将此打印机附件优化为用于热能打印机尤其是
KR403 打印机。它已经过测试，结果符合或超过最权威的国际安全和认证标准。
可通过 Zebra 网站查找有关打印机和此电源部件的详细安全信息和符合性信息：
www.zebra.com
• USB 缆线 – 本附件已经过全面测试，可用于 2824 Plus 打印机。
• 大尺寸的介质卷转接器和固定盘 – 设计为在使用大尺寸 （200 毫米）介质卷使用，
可防止进给马达拉力过大。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
喷嘴挡板 – P1011185
喷嘴挡板不仅作为装饰性附件，还可以防止顾客在不知道地的况下将付款卡插入打印机；
这种错误操作可能会导致打印机和客户付款卡损坏。
喷嘴挡板使用两个 2.5 毫米的六角螺钉固定在打印机前端介质出口处。
喷嘴挡板套件附带了螺钉和每个套件 10 个挡板。
附件
喷嘴挡板 – P1011185
59
介质出口
水平固定
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
介质出口
垂直固定
附件
60
喷嘴挡板 – P1011185

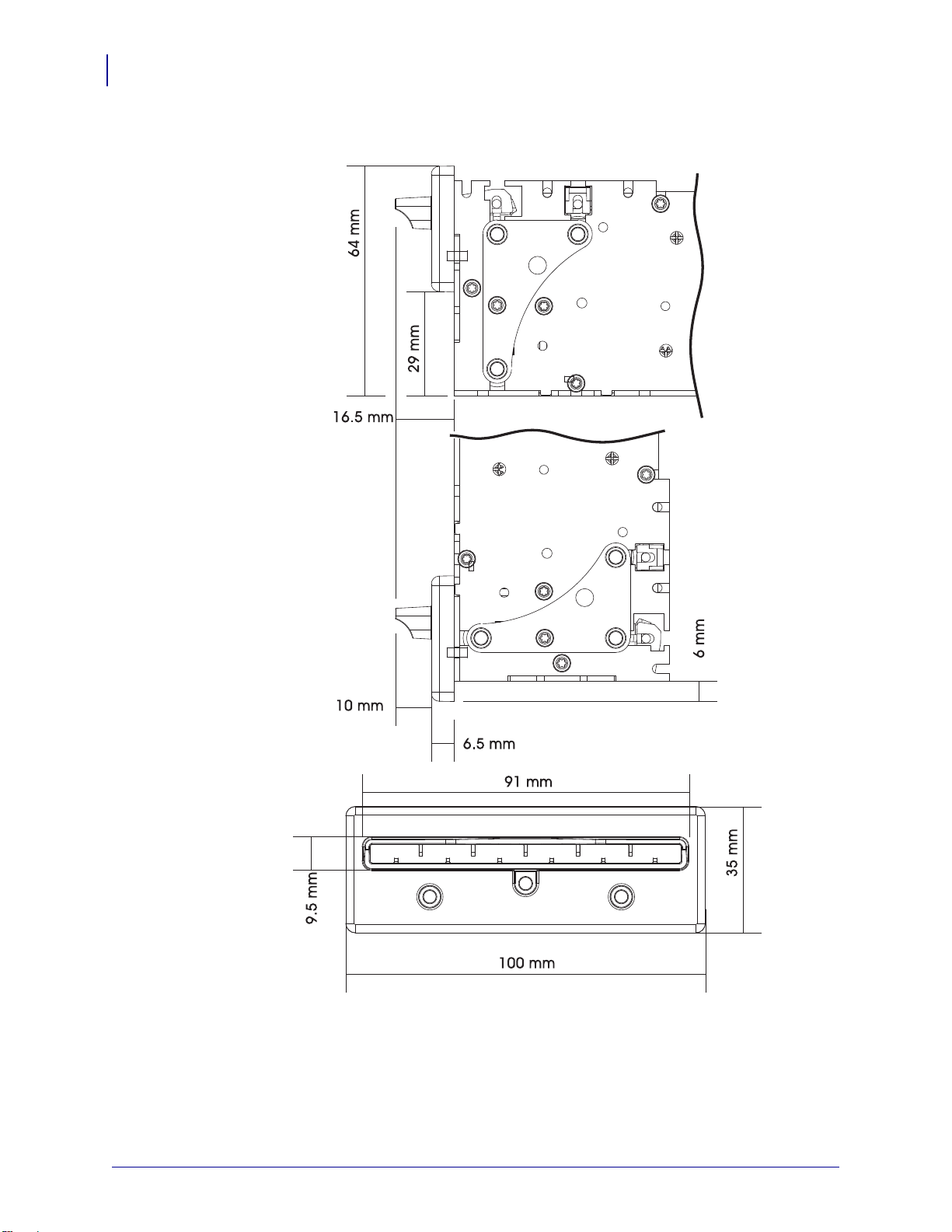

喷嘴挡板固定尺寸
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
活门挡板 – 104591
100.5 mm（门）
99 mm（支架）
48 mm（凸缘顶部）
47 mm（门底部）
仅用于支撑垂直固定方向。
附件
活门挡板 – 104591
61
活门固定尺寸
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
附件
62
小尺寸介质芯滚轮转接器 – G105156
小尺寸介质芯滚轮转接器 – G105156
如果使用小尺寸的介质卷转接器将收条的前端边缘穿入介质装置滚轮的输入区域，则
KR403 的固定方式更为灵活。这样就可以按照下图所示的各种方向固定打印机。
可以使用小轴芯介质滚轮转接器附件，防止在紧密卷绕的介质卷末端发生卷曲。还用于让
介质保持在正确位置，以送入呈送器。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
Quick-Fit 轮轴 － 103939
如果固定在厚度为 1.5 毫米厚的金属板表面上， Quick-Fit 轮轴设计为使用打印机的固
定孔。有关详细信息，请参见第 19 页的 “ 设计自己的固定方式 ”。
附件
Quick-Fit 轮轴 － 103939
63
Quick Fit 叶形弹簧限位器 – 01473-000
叶形弹簧限位器设计为在客户固定表面上使用 Quick-fit 轮轴时可作为锁定机构。
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
附件
C
C
3
纸卷芯内径
20
纸卷芯内径
介质宽度
58 和 60
介质宽度
80 和 82.5
（用于固定介质数量低传感器）
宽介质
（80 或 82.5 毫米）
窄介质
（58 或 60 毫米）
所有介质
宽
窄
64
纸卷支撑 – P1014124
纸卷支撑 – P1014124
纸卷支撑架和固定件设计 （经测试）为可将最大外径 250 毫米 （介质卷芯内径 25.4 毫
米）的介质卷固定到壁厚 1.5 毫米的金属板。经过批准的更宽介质卷 （80 和 82.5 毫米）
可以与介质卷支撑架在垂直中心线上对准。下面的示意图显示了经过批准的更窄介质卷宽
度如何移位 3.2 毫米。要在打印机中安装一卷介质，必须先让介质卷从凸缘脱离。需要将
介质卷向介质卷支撑架中心线上方移动大约 4 毫米才能装入。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
介质卷纸量低传感器
纸卷
新的
接近末端
纸量低传感器
纸卷支架轴
外部介质数量低
传感器端口
如图所示，应固定
在纸卷支撑顶部的
此位置
传感器缆线
介质卷纸量低传感器可提供两种长度：
• 01890-300 – KIT PAPER-LOW SENSOR 300MM CBL （套件纸量低传感器 300MM
CBL）
• 01890-500 – KIT PAPER-LOW SENSOR 500MM CBL （套件纸量低传感器 500MM
CBL）
当纸卷上的介质数量下降到规定的数量级别时，传感器将向系统发出警报。
介质卷纸量低传感器是通过反射介质卷白色表面的光线
检测到纸量低的。如果介质数量低，则不反射光线。在打印机接收到三次连续的介质数量
低信号后，将设置介质数量低标志。此标志将在安装新的介质卷后复位。
注意 • 黑色标记或介质卷侧面的污垢可能会错误触发介质数量低情况。
附件
介质卷纸量低传感器
65
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
附件
固定在
任意一侧
如图所示 200 毫米
纸卷
和 “ 低 ” 纸卷
支撑位置
高和低 - 150 毫米最大介质卷
在 200 毫米最大介质卷下方
支撑臂位置
高和低 - 200 毫米最大介质卷
在 250 毫米最大介质卷下方
支撑臂位置
66
通用纸卷支架 – P1014125
通用纸卷支架 – P1014125
可以将纸卷支架固定在打印机的右侧或左侧。可以将支撑臂设置在三个不同角度。这样可
以让 kiosk 的集成工作更为方便。
• 可在不需要调节的情况下，使用 58 毫米、60 毫米、80 毫米和 82.5 毫米宽度的介
质。
• 通用纸卷支架可以在 “ 高 ” 和 “ 低 ” 支撑臂位置支撑最大直径 Ø200 毫米的介质
卷，并且可在留有缆线穿引位置的 “ 底部 ” 位置支撑 Ø250 毫米介质卷。
• 在高支撑臂位置不需要配备其它附件，而在其它两个位置需要配备了惯性阻尼弹簧
导板和缆线罩的打印机固定盘。
• 可以在纸卷支撑上添加介质卷数量低传感器选配件。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
高位置 （没有固定盘）
低位置 （带有固定盘）
固定盘
打印头最小操作间隙
打印头最小操作间隙
附件
通用纸卷支架 – P1014125
67
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
附件
底部位置 （带有固定盘）
固定盘
打印头最小操作间隙
68
通用纸卷支架 – P1014125
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
高位置 （没有固定盘）
低位置 （带有固定盘）
底部位置 （带有固定盘）
仅作为示意图：
— 高位置 - 未显示介质
— 高位置 - 显示了两个介质卷支撑
固定盘
附件
通用纸卷支架 – P1014125
69
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
附件
70
打印机固定盘 – 104208
打印机固定盘 – 104208
“ 打印机固定盘 ” 用于执行下列几项功能：
• 为打印机提供了一个坚固的固定底座。
• 设计为适用于 “ 低 ” 和 “ 底部 ” 打印机固定位置的通用纸卷支架附件
• 如果将介质卷固定在打印机下方，需要配备此固定盘或具有相同功能的设计，以保
护缆线和介质避免相互干扰和受到操作员的干扰。
• 在使用 250 毫米大直径介质卷时，它带有一个用于优化打印机性能的惯性阻尼弹
簧辊。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
墙壁固定纸卷支架 – P1014123
纸卷中心
叶形弹簧轮轴锁
介质卷支撑
墙壁固定纸卷支架可以在打印机的正面固定到 kiosk 壁。它设计为可以处理 150 毫米直径
的介质卷。
可在不需要调节的情况下，使用 58 毫米、 60 毫米、 80 毫米和 82.5 毫米宽度的介质。
包括 Quick-Fit 打印机松开和固定系统。维修技师可以拉动叶形弹簧 （锁销）将打印机解
锁，并快速滑出以轻松执行更换或维修。
附件
墙壁固定纸卷支架 – P1014123
71
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
附件
直流电源滤波器和缆线的
最小长度为 174 毫米
EMI 电源滤波器
电源打开指示灯
72
打印机电源部件 – 808099-004
打印机电源部件 – 808099-004
可以将 KR403 电源附件轻松地集成到 kiosk 设计中。可以使用捆扎带将电源部件轻松地固
定到 kiosk。
已测试过将电源用于 KR403 打印机时的使用情况，并且符合所有相同的安全和符合性法
规。
请参见第 32 页的 “ 连接电源 ”，查看简单的电源连接示意图。
• 输出电压：24 伏直流
•70 瓦， 90-264 伏交流， 47-63 赫兹
• 峰值功率：330 瓦
• 输入电流：最大 1.5 安培
• 启动电流：最大 40 安培 （115 伏交流）或最大 80 安培 （230 伏交流）
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
连接电源
打印机电源
连接器
插头因国家 /
地区而异
电源指示灯
打印机
可选电源附件
IEC 60320 C-13 插头 (70W)
交源
电源线
附件
打印机电源部件 – 808099-004
1. 应确保打印机的电源已关闭。或者如果用户使用下图中所示的可选电源附件，应确保
电源的部件的交流电源插头已拔下。注意：打印机没有集成电源开关。
2. 将 24 伏直流电源的电源插头插入打印机的电源插座。将电源插头轻轻推入，检查插头
锁片是否卡入连接器。
3. 将交流电源线接头插入电源部件。将电源线的另一端插入适用的交流电源插座。如果
交流电源插座上的电源开关打开，则电源指示灯将点亮。
4. 在电源打开情况下，将电源线连接到打印机，打印机的电源状态指示灯将呈绿色点亮。
打印机将开始初始化过程，该过程将持续大约 25 秒。打印机将测试切纸器，并查看是
否存在介质。如果已经装入介质，则状态指示灯将为绿色；如果没有装入介质，将呈
红色闪烁 （单次闪烁）状态。
73
注意 • 应确保使用具有三项 (3) 插头和 IEC 60320-C13 接头的合格电源线。这些电源线必
须带有产品所在国的相关认证标志。
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
图 6-31 • 连接电源
附件
74
通用串行总线 (USB) 缆线 – P1027715
通用串行总线 (USB) 缆线 – P1027715
可以将 KR403 电源 USB 缆线轻松地集成到 kiosk 设计中。可以使用捆扎带将缆线轻松地
固定到 kiosk。
已测试将 USB 缆线用于 KR403 打印机时的使用情况，结果符合所有安全和符合性法规。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24

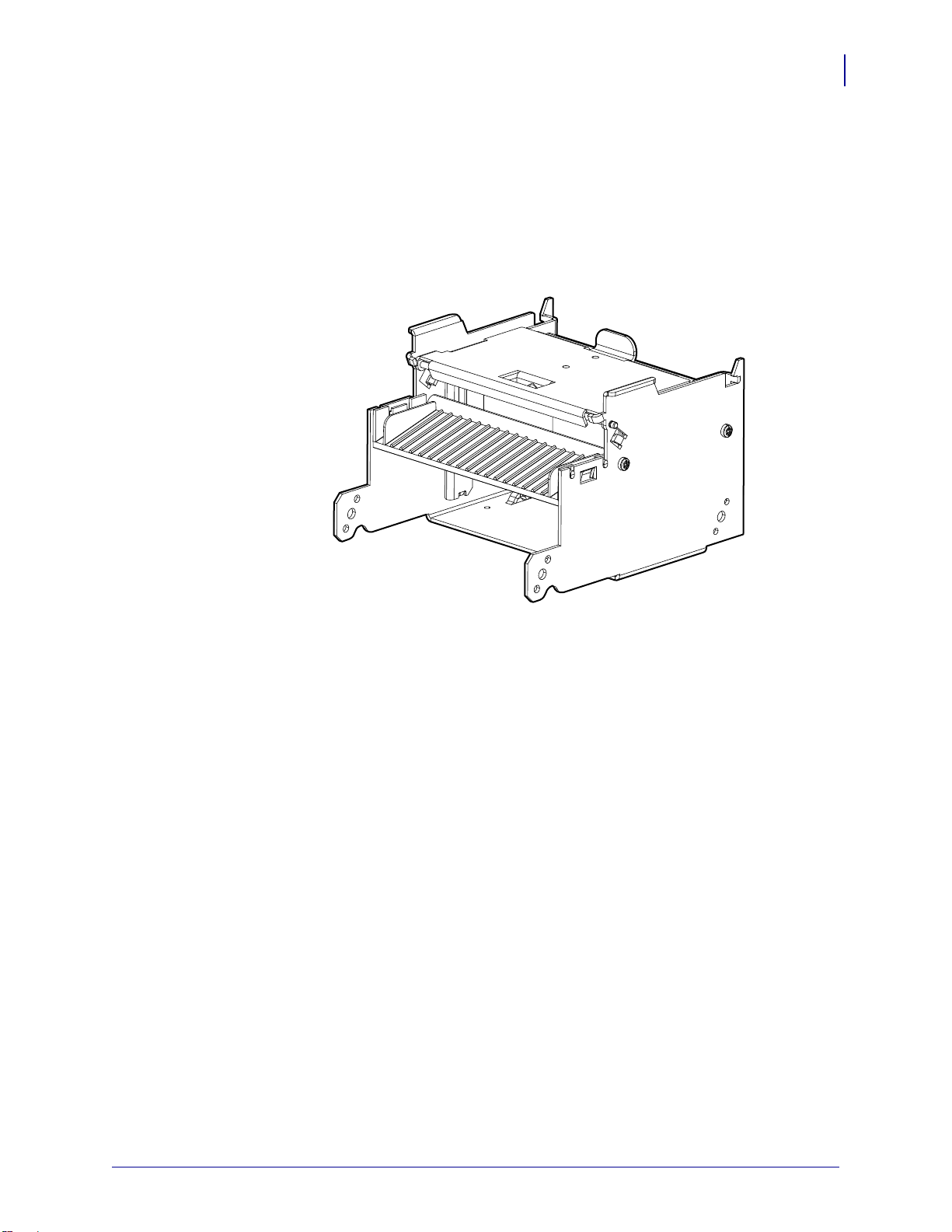

大尺寸介质卷转接器 – P1026858
大尺寸介质卷转接器用于在使用大尺寸 （250 毫米 [10 英寸 ]）成卷介质时，可防止对打印
机进给马达的拉力过大。在某些情况下，使用大尺寸介质卷时，如果介质卷与打印机之间
的松弛程度不断积累，进纸马达可能会失速。
注意 • 应确保在安装转接器之前，为选取的介质宽度安装了正确的介质导板。
附件
大尺寸介质卷转接器 – P1026858
75
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
附件
76
大尺寸介质卷转接器 – P1026858
固定到打印机
1. 将转接器按照图中所示的角度放置在打印机上。
2. 如图所示向上旋转转接器并安装螺钉 (1)。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
装入介质
附件
大尺寸介质卷转接器 – P1026858
1. 推动锁定翼片 (1)，打开转接器的张紧器总成 。
2. 将介质穿过转接器并送入打印机。对于较窄的介质，打印机可以将其自动装入。对于
较宽的介质，需要手动装入介质 （请参见第 54 页的 “ 介质手动装入 ”）。
77
3. 关闭并锁定转接器张紧器总成。
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
附件
78
适用于大尺寸介质卷转接器的固定盘 – P1027728
适用于大尺寸介质卷转接器的固定盘 – P1027728
在将大尺寸介质卷转接器用于打印机时，不能使用标准固定盘。
固定到打印机
如图所示，使用螺钉将盘片固定到打印机和转接器。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
使用带有大号介质卷转接器的其它附件
通用纸卷支架
可以将通用纸卷支架 （第 66 页）固定到 ) 大号介质卷转接器的任意一侧。另外，仍可以
在此配置中使用介质卷纸量低传感器 （第 65 页）（ 参 见 第 80 页的 “ 使用大号介质卷转接
器固定缆线 ”）。
1. 如图所示使用两个螺钉 将固定块 安装到大尺寸介质卷转接器。
2. 用螺钉 将通用纸卷支架 安装到固定块 。
注意 • 为说明清楚，没有显示连接的打印机。
附件
使用带有大号介质卷转接器的其它附件
79
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
附件
80
使用大号介质卷转接器固定缆线
使用大号介质卷转接器固定缆线
介质卷纸量少传感器
在将通用纸卷支架固定到大尺寸介质卷转接器时，应使用 500 毫米介质卷数量少传感器
（参见第 65 页的 “ 介质卷纸量低传感器 ”）。
左侧固定
1. 将介质卷纸量少传感器插入打印机中。
2. 使用塑料缆线卡 将电线固定到大尺寸介质卷转接器上的固定点。
3. 将缆线从通用纸卷支架的下面和外侧穿过，并使用塑料缆线卡 固定。
4. 用螺钉将传感器连接到纸卷支架。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
使用大号介质卷转接器固定缆线
右侧固定
1. 将介质卷纸量少传感器插入打印机中。
2. 如图所示，使用塑料缆线卡 将电线固定到大尺寸介质卷转接器上的固定点。
附件
81
3. 将缆线从通用纸卷支架的下面和外侧穿过，并使用塑料缆线卡固定。
4. 用螺钉将传感器连接到纸卷支架。
电源线
因为铁素体连接到电缆附件，所以必须注意在穿引时不要干扰到大尺寸介质卷转接器的功
能。
在使用电源附件以外的电源时，应使用向下固定点上的塑料缆线夹将缆线沿大尺寸介质卷
转接器的左侧穿引。
串行端口、 USB 和以太网缆线
将数据缆线沿大尺寸介质卷转接器的右侧穿引。使用塑料缆线卡将缆线固定到大尺寸介质
卷转接器上的固定点。
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
附件
82
使用大号介质卷转接器固定缆线
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
状态指示灯说明
应用指示灯状态
7
故障排除
在打印机加电后，立即执行简短的测试，状态指示灯将报告下列情况：
表 7-1 • 应用指示灯状态
持续为绿色 0 - 正常
一次红色闪烁 1 - 呈送器中卡纸
两次红色闪烁 2 - 切纸器阻塞
三次红色闪烁 3 - 纸张用尽
四次红色闪烁 4 - 打印头已抬起
在没有其它活动代码情况下，报告此代
码。它表示打印机工作正常。
此代码表示介质阻塞在呈送器中。在打
印机试图弹出介质，但是未完成操作
时，发生此错误。可通过将介质从呈送
器传感器中取出，清除此错误。
此代码表示打印机无法找到切纸刀的刃
片，或无法正确管理其位置。在打印机
尝试裁切，但在三次尝试后仍失败情况
下发生此错误。可以通过循环加电清除
此错误。
此代码表示选取的 EOP 传感器已检测
到不存在介质。如果标记引擎检测到标
记大于 “TOF 标记长度 ” 外加 5 毫米，
或者 EOP 传感器的 A/D 读数降低到低
于 “ 纸张末尾阈值 ”，则发出此值的信
号。在成功装入介质后，清除此错误
（通过校准或常规介质装入）。
此代码表示打印头已抬起。打印头已返
回到锁定位置，可将错误清除。
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
故障排除
84
状态指示灯说明
表 7-1 • 应用指示灯状态
五次红色闪烁 5 - 纸张送入错误
黄色闪烁 6 - 打印头温度错误
快速琥珀色闪烁 固件丢失或损坏
此代码表示纸张无法在预计时间内到达
呈送器传感器。如果在送入长度为从切
纸器到传感器外加 15 毫米，介质仍未
到达呈送器传感器，将发出错误信号。
打开并关闭打印头，或循环加电，可清
除此错误。
此代码表示打印头超过了允许的最高温
度。在打印头温度超过 65° C (149° F)
时，设置此状态代码。如果存在这种情
况，打印机将送入 100 毫米 （4 英寸）
的空白介质，并裁切，然后将其送出。
将在打印头温度低于 55° C (131° F) 时
自动清除此错误。
此代码表示启动程序检测到固件的校验
和不正确或丢失。可在重新装入或更新
固件时清除此错误。有关固件上传步
骤，请参见 《软件集成商指南》。
应用程序用户接口
在打印机加电情况下，按住进纸按钮。继续按住进纸按钮，直到状态指示灯执行闪烁序
列。在上一个闪烁序列完成后，将执行下一个闪烁序列。闪烁序列执行下列功能：
状态闪烁序列 操作
一次闪烁，然后持续
绿色点亮
两次闪烁，然后呈持
续绿色点亮
三次闪烁，然后持续
绿色点亮
四次闪烁，然后呈持
续绿色点亮
五次闪烁，然后呈持
续绿色点亮
如果在五次闪烁序列后持续按下进纸按钮，状态指示灯将熄灭。
如果出现错误，还将在正常操作过程中报告打印机状态，或者可以将状态请求通过
Windows 驱动程序发送到打印机。有关 Windows 驱动程序报告的错误代码，请参见
《软件集成商指南》。
表 7-2 • 应用程序用户接口
将显示一秒钟，并打印一张内部自检页。
将显示一秒钟，执行系统校准 – 必须从纸张从呈送器和打印头
下方送出开始，并且不能发出错误信号。
将显示一秒钟，同时执行 USB 缆线的同步连接和重新连接，会
引起 USB 即插即用事件。
将显示一秒钟，除介质导板校准外，将所有打印机设置值都设
为默认值，然后将执行介质导板校准。
将显示一秒钟，打印 50% 灰色图案，将其送出；然后打印对角
线图案，并将其送出。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
打印质量问题
标签上未打印任何内容。
• 介质可能不是热敏介质， 或者热能介质涂层没有向上。 第 49 页的 “ 确定热能介质类
型 ”.
• 介质是否已正确装入？热能介质涂层是否向上？第 49 页的 “ 确定热能介质类型 ”.
• 打印头可能已脏，或已损坏。
• 打印头脏。清洁打印头。相关说明，请参见维护手册 (P1026223)。
• 打印头损坏。更换打印头相关说明，请参见维护手册 (P1026223)。
• 打印头连线已损坏或连接不当。
• 检查打印头连线和主逻辑电路板。相关说明，请参见维护手册 (P1026223)。
• 检查连线是否损坏。如果损坏，应更换。相关说明，请参见维护手册
(P1026223)。
故障排除
打印质量问题
85
打印的图像不正确。
• 打印头脏。清洁打印头。相关说明，请参见维护手册 (P1026223)。
• 打印头已磨损。打印头属于消耗部件，它会因为介质和打印头之间的摩擦而磨损。使
用未认证介质可能会缩短打印头的寿命，或损坏打印头。更换打印头相关说明，请参
见维护手册 (P1026223)。
• 调整打印深度和 / 或打印速度。相关说明，请参见软件集成商指南 (P1026208)。
• Windows 打印机驱动程序或应用程序软件可更改这些设置，并且需要进行更改以
优化打印质量。
• 正在使用的介质与打印机不兼容。应确保使用符合您应用需要的推荐介质，应使用
Zebra 批准的介质。
• 打印 （驱动）辊可能会因为以下原因失去牵引力：
• 表面粘有异物。
• 橡胶材质的平整表面已变为抛光和打滑效果。
• 打印辊需要清洁或更换。相关说明，请参见维护手册 (P1026223)。
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
故障排除
86
介质感应故障
多张标签上有很多地方没有打印内容 （空白竖线）。
打印动作未从收条顶部开始，或者一到三张收条出现打印错误。
介质感应故障
• 打印头可能已脏，或已损坏。
• 打印头脏。清洁打印头。相关说明，请参见维护手册 (P1026223)。
• 打印头损坏。更换打印头相关说明，请参见维护手册 (P1026223)。
• 打印头已磨损。打印头属于消耗部件，它会因为介质和打印头之间的摩擦而磨损。使
用未认证介质可能会缩短打印头的寿命，或损坏打印头。更换打印头相关说明，请参
见维护手册 (P1026223)。
• 打印头需要校准 （参见第 84 页的表 7-2， “ 应用程序用户接口 ” 的两次闪烁序列）。
• 重新装入介质。第 53 页的 “ 自动介质装入 ” 或第 54 页的 “ 介质手动装入 ”。
KR403 打印机的默认使用连续介质模式。在 Windows 驱动程序未更改此模式情况下，始
终位于此模式下。
KR403 打印机具有适用于黑标介质的自动介质校准功能。在打印机打印或送入介质时，打
印机将持续检查并调整介质感应，以适应同一卷介质中每页标签之间和每卷介质之间介质
参数的细微变化。在开始打印作业或送入介质时，如果预期介质长度或每页之间的间隔超
出了可接受的变动范围，则打印机将自动启动介质长度校准。
如果打印机在送入 24 英寸 （610 毫米）默认最大标签长度的介质后，没有检测到标签或
黑标 （或带有黑线感应的缺口），则打印机将报告介质错误。
也可以选择在装入介质后，或在打印头加电状态下，将打印机设置为执行简短的介质校
准。校准过程中，打印机最多送入三张标签。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
打印机将不装入介质。
• 介质已更改，或已安装不同的介质导板。
• 确保已为要使用的介质安装了正确的介质导板。请参见第 48 页的 “ 介质导板 － 必
需附件 ”。
• 执行两次闪烁步骤，重新校准打印机。请参见第 84 页的 “ 应用程序用户接口 ”。
重新装入介质 （参见 《硬件集成商指南》，了解介质装入步骤）。
• 手动装入介质。请参见第 54 页的 “ 介质手动装入 ”。
• 打印 （驱动）辊可能会因为以下原因失去牵引力：
• 表面粘有异物。
• 橡胶材质的平整表面已变为抛光和打滑效果。
• 打印辊需要清洁或更换。相关说明，请参见维护手册 (P1026223)。
故障排除
介质感应故障
87
• 介质传感器可能已脏，或已损坏。相关说明，请参见维护手册 (P1026223)。
• 打印头组件未关闭。
• 检查打印机任意一侧的状态指示灯。如果状态指示灯显示四次红色闪烁，则打印头
可能未关闭。按下打印头组件，将其锁定到位。
• 打印头下方发生阻塞。相关说明，请参见维护手册 (P1026223)。
• 大尺寸介质卷可能导致进纸马达扭矩过大。安装大尺寸介质卷转接器。参见第 75 页的
“ 大尺寸介质卷转接器 – P1026858”。
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
88
故障排除
其它故障
打印机将不弹出介质。
• 呈送器辊轮脏或损坏。
• 呈送器辊轮脏。相关说明，请参见维护手册 (P1026223)。
• 呈送器辊轮破损。相关说明，请参见维护手册 (P1026223)。
• 呈送器下方发生阻塞。相关说明，请参见维护手册 (P1026223)。
• 呈送器传感器可能已脏，或已损坏。
• 呈送器传感器脏。相关说明，请参见维护手册 (P1026223)。
• 呈送器传感器可能已损坏，需要更换。相关说明，请参见维护手册 (P1026223)。
• 呈送器未清除上一张收条。
• 检查打印机任意一侧的状态指示灯。如果状态指示灯显示一次红色闪烁，表示打印
机报告呈送器中有介质。取出呈送器中可能存在的介质。
• 需要更换呈送器马达。相关说明，请参见维护手册 (P1026223)。
• 呈送器驱动齿轮可能损坏或磨损。相关说明，请参见维护手册 (P1026223)。
其它故障
收条裁切不正确。
• 切纸器刃片可能磨损。更换切纸器刃片。相关说明，请参见维护手册 (P1026223)。
• 切纸器张紧器可能磨损或损坏。重新安装盖板盘总成。相关说明，请参见维护手册
• 检查 Windows 驱动程序中的 “ 切纸器模式 ” 设置和 “ 部分裁切宽度 ” 设置。参见软件
• 需要更换切纸器马达。相关说明，请参见维护手册 (P1026223)。
• 切纸器驱动齿轮、驱动销或切纸器促动器可能损坏或磨损。相关说明，请参见维护手
• 检查是否具有最新的固件和驱动程序版本。
(P1026223)。
集成商指南 (P1026208)。
册 (P1026223)。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
打印机指示灯没有点亮。
• 确保已打开打印机电源。
• 控制面板可能已脏，或已损坏。相关说明，请参见维护手册 (P1026223)。
• 主逻辑电路板可能已损坏。相关说明，请参见维护手册 (P1026223)。
• 检查是否具有最新的固件和驱动程序版本。
已将收条格式发送到打印机，但打印机无法辨认。
• 如果状态指示灯已亮或正在闪烁，则请参见第 83 页的表 7-1， “ 应用指示灯状态 ”。
• 检查是否正确安装 USB 缆线。请参见第 34 页的 “ 将打印机连接到主机 ”。
• 发生通信故障。执行 USB 检测（参见第 84 页的表 7-2，“ 应用程序用户接口 ” 的三次
闪烁序列）。
故障排除
重置出厂设置默认值
89
未在黑标处裁切收条。
• 确保用户为所需的介质宽度使用了合适的介质导板。参见第 48 页的 “ 介质导板 － 必
需附件 ”。
• 执行介质导板校准。参见第 84 页的 “ 应用程序用户接口 ” 的四次闪烁序列。
• 确保使用了正确的介质。参见第 49 页的 “ 确定热能介质类型 ”。
• 使用 Windows 驱动程序将打印机设置为黑标模式。有关设置黑标模式的相关说明，请
参见软件集成商指南 (P1026208)。
• 重新装入介质。请参见第 53 页的 “ 自动介质装入 ”。
重置出厂设置默认值
• 有时，将打印机复位为出厂设置默认值可解决某些问题。参见第 84 页的表 7-2， “ 应
用程序用户接口 ” 的两次闪烁序列。
• 使用 Windows 驱动程序执行打印机复位。相关说明，请参见软件集成商指南
(P1026208)。
2010-9-24 KR403 硬件集成商指南 P1016701-061 修订版 B
故障排除
90
联系技术支持
联系技术支持
用户一年 365 天，每天 24 小时都可以通过 Internet 获得技术支持。
www.zebra.com
有关 Zebra 设备和软件操作方面的问题，请与您所在地的分销商联系。如果需要更进一步
的帮助，请与我们联系。
请您在手头准备好设备型号和序列号。
有关联系信息，请参阅第 5 页的 “ 联系方式 ”。
P1016701-061 修订版 B KR403 硬件集成商指南 2010-9-24
Loading...
