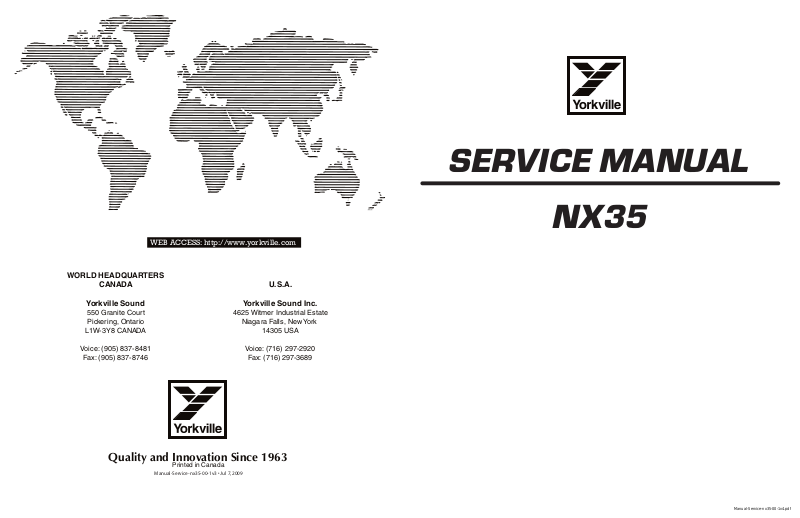

Yorkville NX35-2 User Manual

WEB ACCESS: http://www.yorkville.com

Manual-Service-nx35-00-1v4.pdf

WORLD HEADQUARTERS

CANADA

SERVICE MANUAL

NX35

U.S.A.

Yorkville Sound

550 Granite Court
Pickering, Ontario

L1W-3Y8 CANADA

Voice: [phone]

Fax: [phone]

Quality and Innovation Since 1963

Yorkville Sound Inc.

4625 Witmer Industrial Estate

Niagara Falls, New York

14305 USA

Voice: [phone]

Fax: [phone]

Printed in Canada

Manual-Service-nx35-00-1v3 • Jul 7, 2009

IMPORTANT SAFETY INSTRUCTIONS

This lightning flash with arrowhead symbol, within
an equilateral triangle, is intended to alert the user to
the presence of uninsulated “dangerous voltage”
within the product’s enclosure that may be of sufficient

magnitude to constitute a risk of electric shock to persons.
Ce symbole d’éclair avec tête de flèche dans un triangle

équilatéral est prévu pour alerter l’utilisateur de la présence d’un
« voltage dangereux » non-isolé à proximité de l’enceinte du
produit qui pourrait être d’ampleur suffisante pour présenter
un risque de choque électrique.

FOLLOW ALL INSTRUCTIONS SUIVEZ TOUTES LES INSTRUCTIONS

Instructions pertaining to a risk of fire,

electric shock, or injury to a person

CAUTION: TO REDUCE THE RISK OF ELECTRIC

SHOCK, DO NOT REMOVE COVER (OR BACK).

NO USER SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED

SERVICE PERSONNEL.

Read Instructions: The Owner’s Manual should be read and understood before operation

of your unit. Please, save these instructions for future reference and heed all warnings.
Clean only with dry cloth.
Packaging: Keep the box and packaging materials, in case the unit needs to be

returned for service.
Warning: To reduce the risk or fire or electric shock, do not expose this apparatus to rain or

moisture. Do not use this apparatus near water!
Warning: When using electric products, basic precautions should always be followed,

including the following:

Power Sources

Your unit should be connected to a power source only of the voltage specified in the
owners manual or as marked on the unit. This unit has a polarized plug. Do not use
with an extension cord or receptacle unless the plug can be fully inserted. Precau­tions should be taken so that the grounding scheme on the unit is not defeated. An

apparatus with CLASS I construction shall be connected to a Mains socket outlet with
a protective earthing ground. Where the MAINS plug or an appliance coupler is used

as the disconnect device, the disconnect device shall remain readily operable.

Hazards

Do not place this product on an unstable cart, stand, tripod, bracket or table. The
product may fall, causing serious personal injury and serious damage to the product.
Use only with cart, stand, tripod, bracket, or table recommended by the manufacturer
or sold with the product. Follow the manufacturer’s instructions when installing the
product and use mounting accessories recommended by the manufacturer. Only use

attachments/accessories specified by the manufacturer

Note: Prolonged use of headphones at a high volume may cause

health damage on your ears.

The apparatus should not be exposed to dripping or splashing water; no objects

filled with liquids should be placed on the apparatus.

Terminals marked with the “lightning bolt” are hazardous live; the external wiring
connected to these terminals require installation by an instructed person or the use of
ready made leads or cords.

Ensure that proper ventilation is provided around the appliance. Do not install near
any heat sources such as radiators, heat registers, stoves, or other apparatus
(including amplifiers) that produce heat.

No naked flame sources, such as lighted candles, should be placed on the apparatus.

Power Cord

Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug
has two blades with one wider than the other. A grounding type plug has two blades and a
third grounding prong. The wide blade or the third prong are provided for your safety. If the
provided plug does not fit into your outlet, consult an electrician for replacement of the
obsolete outlet. The AC supply cord should be routed so that it is unlikely that it will be
damaged. Protect the power cord from being walked on or pinched particularly at plugs. If

the AC supply cord is damaged DO NOT OPERATE THE UNIT. To completely disconnect
this apparatus from the AC Mains, disconnect the power supply cord plug from the AC

receptacle. The mains plug of the power supply cord shall remain readily operable.

Unplug this apparatus during lightning storms or when unused for long periods of time.

Service

The unit should be serviced only by qualified service personnel. Servicing is required
when the apparatus has been damaged in any way, such as power-supply cord or plug is
damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus
has been exposed to rain or moisture, does not operate normally, or has been dropped.

safety-4v7 • May 7/2008

The exclamation point within an equilatereal triangle is
intended to alert the user to the presence of important
operating and maintenance (servicing) instructions in
the literature accompanying the appliance.

Le point d’exclamation à l’intérieur d’un triangle équilatéral

est prévu pour alerter l’utilisateur de la présence

d’instructions importantes dans la littérature accompag­nant l’appareil en ce qui concerne l’opération et la

maintenance de cet appareil.

S2125A

Instructions relatives au risque de feu,

choc électrique, ou blessures aux personnes

AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC

ELECTRIQUE, N’ENLEVEZ PAS LE COUVERT (OU LE

PANNEAU ARRIERE) NE CONTIENT AUCUNE PIECE

REPARABLE PAR L’UTILISATEUR.

CONSULTEZ UN TECHNICIEN QUALIFIE

POUR L’ENTRETIENT

Veuillez Lire le Manuel: Il contient des informations qui devraient êtres comprises avant

l’opération de votre appareil. Conservez. Gardez S.V.P. ces instructions pour consultations
ultérieures et observez tous les avertissements.

Nettoyez seulement avec le tissu sec.

Emballage: Conservez la boite au cas ou l’appareil devait être retourner pour réparation.
Avertissement: Pour réduire le risque de feu ou la décharge électrique, n'exposez pas

cet appareil à la pluie ou à l'humidité. N’utilisez pas cet appareil près de l’eau!
Attention: Lors de l’utilisation de produits électrique, assurez-vous d’adhérer à des

précautions de bases incluant celle qui suivent:

Alimentation

L’appareil ne doit être branché qu’à une source d’alimentation correspondant au
voltage spécifié dans le manuel ou tel qu’indiqué sur l’appareil. Cet appareil est équipé

d’une prise d’alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de

raccordement à moins qu’il soit possible d’insérer complètement les trois lames. Des
précautions doivent êtres prises afin d’eviter que le système de mise à la terre de
l’appareil ne soit désengagé. Un appareil construit selon les normes de CLASS I
devrait être raccordé à une prise murale d’alimentation avec connexion intacte de mise
à la masse. Lorsqu’une prise de branchement ou un coupleur d'appareils est utilisée
comme dispositif de débranchement, ce dispositif de débranchement devra demeurer
pleinement fonctionnel avec raccordement à la masse.

Risque

Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables.

L’appareil pourrait tomber et blesser quelqu’un ou subir des dommages importants.
Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le
fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer
l’appareil et utiliser les accessoires recommandés par le fabricant. Utilisez seulement

les attachements/accessoires indiqués par le fabricant

Note: L'utilisation prolongée des écouteurs à un volume élevé peut

avoir des conséquences néfastes sur la santé sur vos oreilles. .

Il convient de ne pas placer sur l’appareil de sources de flammes nues, telles que

des bougies allumées.

L’appeil ne doit pas être exposé à des égouttements d’eau ou des éclaboussures

et qu’aucun objet rempli de liquide tel que des vases ne doit être placé sur l’appareil.

Assurez que lappareil est fourni de la propre ventilation. Ne procédez pas à

l’installation près de source de chaleur tels que radiateurs, registre de chaleur, fours
ou autres appareils (incluant les amplificateurs) qui produisent de la chaleur.

Les dispositifs marqués d’une symbole “d’éclair” sont des parties dangereuses
au toucher et que les câblages extérieurs connectés à ces dispositifs de
connection extérieure doivent être effectivés par un opérateur formé ou en utilisant
des cordons déjà préparés.

Cordon d’Alimentation

Ne pas enlever le dispositif de sécurité sur la prise polarisée ou la prise avec tige de

mise à la masse du cordon d’alimentation. Une prise polarisée dispose de deux lames
dont une plus large que l’autre. Une prise avec tige de mise à la masse dispose de
deux lames en plus d’une troisième tige qui connecte à la masse. La lame plus large ou
la tige de mise à la masse est prévu pour votre sécurité. La prise murale est désuète si
elle n’est pas conçue pour accepter ce type de prise avec dispositif de sécurité. Dans
ce cas, contactez un électricien pour faire remplacer la prise murale. Évitez
d’endommager le cordon d’alimentation. Protégez le cordon d’alimentation. Assurez­vous qu’on ne marche pas dessus et qu’on ne le pince pas en particulier aux prises.

N’UTILISEZ PAS L’APPAREIL si le cordon d’alimentation est endommagé. Pour

débrancher complètement cet appareil de l’alimentation CA principale, déconnectez le
cordon d’alimentation de la prise d’alimentation murale. Le cordon d’alimentation du
bloc d’alimentation de l’appareil doit demeurer pleinement fonctionnel.

Débranchez cet appareil durant les orages ou si inutilisé pendant de longues périodes.

Service

Consultez un technicien qualifié pour l’entretien de votre appareil. L'entretien est
nécessaire quand l'appareil a été endommagé de quelque façon que se soit. Par exemple
si le cordon d’alimentation ou la prise du cordon sont endommagés, si il y a eu du liquide
qui a été renversé à l’intérieur ou des objets sont tombés dans l'appareil, si l'appareil a été
exposé à la pluie ou à l'humidité, si il ne fonctionne pas normalement, ou a été échappé.

NX35 Parts List 3/10/2011

K

L

R

YS No. Description Qty. YS No. Description Qty.

5942 __3U3 100DC10%CAP BLK RAD POLYE FLM 2
5950 __4U7 250DC10%CAP BLK RAD POLYP FLM 1
5951 __3U3 250DC10%CAP BLK MPOLYP FLM 1
5849 _15U 240V 10%CAP BLK RAD POLYP FLM 1
3784 _300UH COIL 22AWG R000 BOBBIN 1
3726 1500UH COIL 16AWG R156 IRN CORE 1
3716 2000UH COIL 22AWG R561 IRN CORE 1
8483ADAPTOR,SPEAKER STAND,METAL,BLAC
8538 RUBBER FOOT 1.375 X 1.375 3
3478 CLIP 205/187X032 18-22AWG DISCO/INS 2
3491 CLIP 205/187X020 18-22AWG DISCO/INS 2
3924 1/4" JCK PCB MT VERT 2XTIP HICURNT 2
3628 SPKON 4C PCB MT VERT 250TAB GRY #4 2
8509 BLACK BLANK XOVERDISH PLASTIC CNFG1 1
7461 _8R 40W 1.00" DRIVER CDX1-1425 CEL 1
8933 1/4-20 INSIDE 7/16-20 UNF FLATALLEN 5
8938 1/4-20 X 10MM INSERT NUT, TYPE D 8
3841 5.5" NYLON CABLE TIE 4
3903 PCB CONN 4 CIR BOTTOM .156 2
3558 TERM HOUSING 4 CIR .156/RAMP 1
3538 24 PIN BREAKAWAY LOCK .156 0.2
3668 4 CIR CHASSIS MOUNT HDR .156 1

3549 TRIFURCON TERM .156 4
8508T LARGE DISH ALUMINIZED DECA
8240D LOGO YORKVILLE SMALL BLUE DOMED 1

3641 S.C BAYONET WIRE SOCKET TINNED 2

3647 12V 18W SC BAYONET #1141 BULB 2

8800 6-32 KEPS NUT ZINC 2

8939 10-32 X 10MM INSERT NUT, TYPE D 33

8934 7/16-20 UNF HEX NUT GRD 5 CLEAR ZNC 5

4700 10.W 8R2 5% BLK RES 1

4608 15.W 12R 10% BLK RES 2

5013 15.W 22R 5% BLK RES 1

9041 .093" HOLE .156" STAG 16GA 36"X120" 3.01

9070 18GA ELECTRO GALV STEEL 4'X8' SHEET 0.26

8729 #4 X 3/8 FLAT QUAD TYPE A JS500 BLK 4

8796 6-32 X 5/8 PAN PH TAPTITE ZINC 2

8892 8-32 X 11/4" PAN PHIL TAPTITE JS500 4

8762 10-32 X1/2 TRUSS QUAD TAPTITE JS500 4

8912 10-32 X 1 FLAT PHIL MS JS500 BLK 12

8786 10-32 X 1 1/4 PAN QD MS JS500 BLACK 4

9988 10-32 X 1 1/4 SCREW W WASHER SUBASS 18

8751 10-32 X 2 PAN QUAD MS JS500 3

8935 1/4-20 X 23MM JOINT CON. BOLT B/O 4

8739 M6 X 30 PAN PHIL M/S ZINC CLEA

3752 SNAP IN 1/4 SPACER RICHCO 4

7456 12" 8R 350WPGM SPEAKER (T5431) 1

8489 1/4-20 SPLIT WASHER BLACK OXIDE 6

8995 3/8" STEEL FLAT WASHER,BLACK 5

8492 7/16" SPLIT LOCK WASHER CLEAR ZINC 5

3937 YEL 18AWG TR64 PREFUSED WIRE 1.583

3940 RED 18AWG TR64 PREFUSED WIRE 1.166

3941 BLK 18AWG TR64 PREFUSED WIRE 2.75

1

1

2

A

1 1

1/4in JCK

SLEEVE

B

J1

3924

#1141 Bulb

3647

B1

C

D

E

F

G

H

I

J

K

1/2

2/2

#1141 Bulb

3647

B2

2 2

1/4in JCK

SLEEVE

J2

3924

LITE1

3641

Bayonet Bulb Socket

R2

18.W
22R

LITE2

3641

Bayonet Bulb Socket

.

C1

4U7 140V

R4

12R

15.W

.

R1

8R2

10.W

.

BLK

3 3

L1

300UH

3784

R3

12R

.

15.W

3716

2000UH

L2

SP2
YS#7461 8R 40W 1"
HORN

YEL

4 4

5 5

6 6

J3:B

SPEAKON 4C

3628

2+

2_

SPEAKON 4C

J4:B

SPEAKON 4C

3628

2+

2_

SPEAKON 4C

C2
3U3

1_

1+

3628

J3:A

L3

1500UH

3726

100V

C3
3U3

100V

RED

1_

1+

3628

J4:A

C5
15U
250V

C4
3U3
340V

SP1
YS#7456 8R 350W 12"
WOOFER

BLK

M1401 PCB_DATABASE_HISTORY

MODEL(S):­#

7 7

8 8

DATE DESCRIPTION OF CHANGE

1

12 NOV 2008 1.00

2

14-DEC-2010

3

D

4

D

5

D

6

D

7

D

8

D

9

D

10

D

11

D

12

D

13

D

A

NX35

VER#
V02

V
V

V
V
V
V
V
V
V
V

RELEASED FOR PRODUCTION
PC8208: CHANGE #3744 TO #3752, #5944 TO #5849

CHANGE #5943 TO #5951

NV
N
N
N
N
N
N
N
N
N

B

C

D

INSERT XOVER GRAPH HERE

Product

Product

NX35

NX35

SHEET 1

SHEET 1

Date:

Mon Jan 17, 2011

Date:

Mon Jan 17, 2011

M1401V02sch.sch2002

Filename:

E

F

G

H

Filename:

M1401V02sch.sch2002

I

PCB#

PCB#

M1401

M1401

J

Rev:11V02

Rev:11V02

ofSheet

ofSheet

K

OUTSIDE WIRE

L3

3726

0R207

J4

R

R

IRON

SPEAKON 4C

T

V

T

V

1500UH

Inductor

3628 3628

3"

2+

T

R

V

W2

PCB CONN 4 CIR BOTTOM .156

1 2 3 4

1- 2-

C1

T

R

V

T

R

V

R

3U3

100V

5942

T

R

V

T

R

V

V

R

T

R

T

V

R

T

V

W4

2/2

3538

-W -H

+W

+H

T

V

C3

4U7

140V

5950

INSIDE WIRE

IRON

Inductor

R1

LITE2

3U3

R

R

C5

C4

INSIDE WIRE

3903

15U

140V

5849

3U3

340V

5951

M1401

V

R

T

T

R

V

R

T

V

NX35

V02

LITE1

#1141 Bulb #1141 Bulb

3647

3647

B2 B1

Bayonet Bulb Socket

Bayonet Bulb Socket

3641

NL4MP-1

1+

3

6

4

1

1

1

1

1

300UH

22AWG

INSIDE WIRE

L1

T

R

V

3784

R4

T

R

V

T

R

V

C2

T

R

V

5942

100V

T

R

V

T

R

V

OUTSIDE WIRE

4608

T

V

4608

T

V

12R

15.W
12R

15.W

R3

L2

W1

2000UH

0R225

OUTSIDE WIRE

R

SLEEVE

TIP1

TIP2

T

V

J2

4700

R

T

V

T

R

V

1 2 3 4

3716

T

R

V

3903

PCB CONN 4 CIR BOTTOM .156

T

R

V

8R2

10.W

SPEAKON 4C

BlankSize - 12700 x 9000

J3

SHORT AXIS

2+

CLINCH

ORIGIN

INSERT
ORIGIN

VCD

LONG AXIS

T

R

V

1- 2-

NL4MP-1

1+

22R

18.W

M1401

R2

1/2

T

R

V

5013

SLEEVE

J1

TIP2

TIP1

3924 3924

NX35

V02

Pcb Mech

M1401 V02
M1401 V02Top Assy

StepAndRepeat - X2@5.875,Y1@0

SEE LAYOUT DOCUMENTATION

MODEL(S):­#

DATE
12 NOV 2008

1

14-DEC-2010 V02

2

D

3

D

4

D

5
6

D
D

7

D

8
9

D
D

10

D

11
12

D
D

13

M1401 PCB_DATABASE_HISTORY

NX35

VER# DESCRIPTION OF CHANGE

1.00
V

VN
V
V
V
V
V
V
V
V
V

RELEASED FOR PRODUCTION
PC8208: CHANGE #3744 TO #3752, #5944 TO #5849
CHANGE #5943 TO #5951

N
N
N
N
N
N
N
N
N

SEE LAYOUT DIAGRAM

M1401 PRODUCTION NOTES

Place RTV points to fix leads on L1, L2 and L3.
USE RTV TO INSULATE LEADS FROM SHORTING TO IRON CORE.

RTV
molex
pic here

1. RTV all CAPS, COILS and RESISTORS.

2. RTV #3903 molex as shown in picture.

3. Wire length #3641 is 1.5 inches.

4. Use #3752 SNAP ON 0.25 " SPACER.

5. SOLDER JOINT OF BULB SOCKETS WITH
HIGH WATTAGE IRON (SEE PHOTO).

GOOD

BAD

nx35 Parts List 8/28/2008

K

L

R

YS No. Description Qty. YS No. Description Qty.

5942 __3U3 100DC10%CAP BLK RAD POLYE FLM 3
5950 __4U7 250DC10%CAP BLK RAD POLYP FLM 1
5944 _15U 100DC10%CAP BLK RAD POLYE FLM 1
3784 _300UH COIL 22AWG R000 BOBBIN 1
3726 1500UH COIL 16AWG R156 IRN CORE 1
3716 2000UH COIL 22AWG R561 IRN CORE 1
8483ADAPTOR,SPEAKER STAND,METAL,BLAC
8538 RUBBER BUMPER W/ WASHER 1.375X1.375 3
3478 CLIP 205/187X032 18-22AWG DISCO/INS 2
3491 CLIP 205/187X020 18-22AWG DISCO/INS 2
3924 1/4" JCK PCB MT VERT 2XTIP HICURNT 2
3628 SPKON 4C PCB MT VERT 250TAB GRY #4 2
8509 BLACK BLANK XOVERDISH PLASTIC CNFG1 1
3451 EYELET SMALL 0.089 OD PLATED 6
7461 _8R 40W 1.00" DRIVER CDX1-1425 CEL 1
8933 1/4-20 INSIDE 7/16-20 UNF FLATALLEN 5
8938 1/4-20 X 10MM INSERT NUT, TYPE D 8
3841 5.5" NYLON CABLE TIE 4

8508T LARGE DISH ALUMINIZED DECA

8240D LOGO YORKVILLE SMALL BLUE DOMED 1

3641 S.C BAYONET WIRE SOCKET TINNED 2
3647 12V 18W SC BAYONET #1141 BULB 2
8900 YORKVILLE WARRANTY CARD 2-YR UNLTD. 1
3538 24 PIN BREAKAWAY LOCK .156 0.2
3549 TRIFURCON TERM .156 4
3558 TERM HOUSING 4 CIR .156/RAMP 1
3668 4 CIR CHASSIS MOUNT HDR .156 1
3903 PCB CONN 4 CIR BOTTOM .156 2
8800 6-32 KEPS NUT ZINC 2
8934 7/16-20 UNF HEX NUT GRD 5 CLEAR ZNC 5
4599 22AWG SOLID SC WIR T&R JMP 1
4700 10.W 8R2 5% BLK RES 1
4608 15.W 12R 10% BLK RES 2
5013 15.W 22R 5% BLK RES 1
8729 #4 X 3/8 FLAT QUAD TYPE A JS500 BLK 4
8796 6-32 X 5/8 PAN PH TAPTITE ZINC 2
8892 8-32 X 11/4" PAN PHIL TAPTITE JS500 4
8762 10-32 X1/2 TRUSS QUAD TAPTITE JS500 4
8912 10-32 X 1 FLAT PHIL MS JS500 BLK 12
8786 10-32 X 1 1/4 PAN QD MS JS500 BLACK 26
8751 10-32 X 2 PAN PH MS JS500 3
8935 1/4-20 X 23MM JOINT CON. BOLT B/O 4
8995 3/8" STEEL FLAT WASHER,ZINC CLEAR 5
8739 M6 X 30 PAN PHIL M/S ZINC CLEA
3743 SNAP ON 0.5" SPACER RICHCO 4
7456 12" 8R 350WPGM SPEAKER (T5431) 1
8489 1/4-20 SPLIT WASHER BLACK OXIDE 22
8492 7/16" SPLIT LOCK WASHER CLEAR ZINC 5
8817 #10 FLAT WASHER FOR 3/16" BOLT 20

1

1

2

A

Function

1 1

1/4in JCK

SLEEVE

B

J1

3924

C

D

E

F

G

H

I

J

K

#1141 Bulb

3647

B1

2 2

Function

1/4in JCK

SLEEVE

3 3

J2

3924

LITE1

3641

Bayonet Bulb Socket

#1141 Bulb

3647

B2

LITE2

3641

Bayonet Bulb Socket

R2

15.W
22R

.

C1

4U7 140V

L1

300UH

3784

R4

15.W

.

12R

R3

15.W

.

12R

R1

10.W

.

8R2

L2

2000UH

3716

SP2
YS#7461 8R 40W 1"
HORN

4 4

5 5

6 6

J3:B

FUNCTION

SPEAKON 4C

3628

2+

2_

SPEAKON 4C

FUNCTION

J3:A

J4:B

FUNCTION

SPEAKON 4C

3628

2+

2_

SPEAKON 4C

FUNCTION

J4:A

1_

1+

3628

1_

1+

3628

L3

1500UH

3726

C5
15U
100V

C4
3U3
100V

C2
3U3

100V

C3
3U3

100V

SP1
YS#7456 8R 350W 12"
WOOFER

+20

+10

+0

-10

d
B
V

-20

+20

+10

+0

-10

-20

d
B
V

-30

-30

M1280.PCB_DATABASE_HISTORY

MODEL(S):-

#

7 7

8 8

A

B

DATE DESCRIPTION OF CHANGE

1

31.MAR.2005 1.00

2

29-MAR-2006

3

.

4

D

5

D

6

D

7

D

8

D

9

D

10

D

11

D

12

D

13

D

C

NX35

VER#

1.10
.
V
V
V
V
V
V
V
V
V
V

D

NEW M1280 BOARD
PC#7082:GT:ENLARGE #3538 MOLEX HOLES
DEEPENED ROUTING FOR BULBS
N
N
N
N
N
N
N
N
N
N

E

F

-40

-50
20 20k50 100 200 500 1k 2k 5k 10k

Product

Product

NX35

NX35

SHEET 1 ofSheet

SHEET 1 ofSheet

Date:

Fri Apr 28, 2006

Date:

Fri Apr 28, 2006

Filename:

G

H

Filename:

Hz

PCB#

PCB#

M1280-1V10sch.SCH2002

M1280-1V10sch.SCH2002

I

M1280

M1280

J

Rev:211V10

Rev:211V10

-40

-50

K

#1141 Bulb

3647

B2

#1141 Bulb

3647

B1

INSIDE WIRE

M1280 2/2

NX35

M1280 1/2

NX35

V1.10

V1.10

0R225

{WireGau}

2000UH

3538

-H -W

100V3U3

R

NL4MP-1

36283628

FUNCTIONFUNCTION

NL4MP-1

+H +W

5942

TVVT

R

T

R

V

T

R

V

2+

2+

2+

2+

R

T
V

3716

1-

2-

2-

1-

2-

2-

W4

1-

1-

R

3903

PCB CONN 4 CIR BOTTOM .156

1 2 3 4

X3

C3

12R

15.W

12R

15.W

SPEAKON 4C

1+

1+

J4

SPEAKON 4C

1+

1+

J3

T
V

L2

OUTSIDE WIRE

3726

Inductor

IRON

L3

W2

T

R

V

T

R

V

Bayonet Bulb Socket

3641

LITE1

1

1

T

R

V

T

R

V

100V

3U3

5942

R3

R4

3"

IRON

0R207

1500UH

Inductor

T

R

V

T

R

V

T

R

V

C2

22R

15.W

8R2

10.W

R

3903

PCB CONN 4 CIR BOTTOM .156

1 2 3 4

Bayonet Bulb Socket

3641

LITE2

1

1

T

R

V

T

R

V

4700

INSIDE WIRE

300UH

22AWG

T

R

V

T
V

W1

T

R

V

3U3100V

T

R

V

T

R

V

5942

C4

T

R

V

T

R

100V 15U

V

T

R

V

5944

C5

T

R

V

T

R2

R

V

4U7

140V

T

R

V

5950

R1

C1

L1

T

R

V

3784

OUTSIDE WIRE

SLEEVE

TIP1

39243924

TIP2

J2

SLEEVE

FOR PDF

TIP1

TIP2

J1

place RTV molex
pic here

CLINCH

ORIGIN

VCD

SHORT AXIS

INSERT

ORIGIN

LONG AXIS

M1280Pcb Mech V1.10

M1280

Top Assy V1.10

SEE LAYOUT DOCUMENTATION

BlankSize - 14000 x 10500

StepAndRepeat - X2@6500,Y1@0

SEE LAYOUT DIAGRAM

MODEL(S):-

#

DATE

1

31.MAR.2005

2

29-MAR-2006 1.10 PC#7082:GT:ENLARGE #3538 MOLEX HOLES

3

. . DEEPENED ROUTING FOR BULBS

4

D

5

D

6

D

7

D

8

D

9

D

10

D

11

D

12

D

13

D

MODEL(S):-

DATE

#

29-MAR-2006 V02 SEE HISTORY TABLE

1

D

2

D

3

D

4

D

5

D

6

MODEL(S):-

#

PC#

1

PC

2

PC

3

PC

4

PC

5

PC

6

PC

*PLACE IMPLEMENTED CHANGES INTO BOARD HISTORY

M1280.PCB_DATABASE_HISTORY

NX35

VER# DESCRIPTION OF CHANGE

1.00

NEW M1280 BOARD

V

N

V

N

V

N

V

N

V

N

V

N

V

N

V

N

V

N

V

N

M1280 DRILLING HISTORY

NX35

VER# DESCRIPTION OF CHANGE

N

V

N

V

N
VVN
V

N

M1280 PENDING CHANGES

NX35

PENDING CHANGE
X

X
X
X
X
X

PRODUCTION NOTES:

1. RTV all CAPS, COILS and RESISTORS.

2. RTV #3903 molex as shown in picture.

R

3. Wire length #3641 is 1.5 inches.

4. Use #3743 SNAP ON 0.5 " SPACER.

5. Extra RTV for C1 around the part.

6. X3 is hand inserted.

7. B.A. SOLDER THE BULB SUCKET #3641
AND REINFORCE IT TO SECURE TO PCB

GOOD

BAD

T

R

V

T
V

Lead thru
Eyelet and Starpad.

L1, L2 and L3 Leads bending for soldering.

Coil Lead

Lead bent and leaned
against Teardrop Pad

Place RTV points to fix leads on L1, L2 and L3.

T

R

T

R

V

V

PCB
