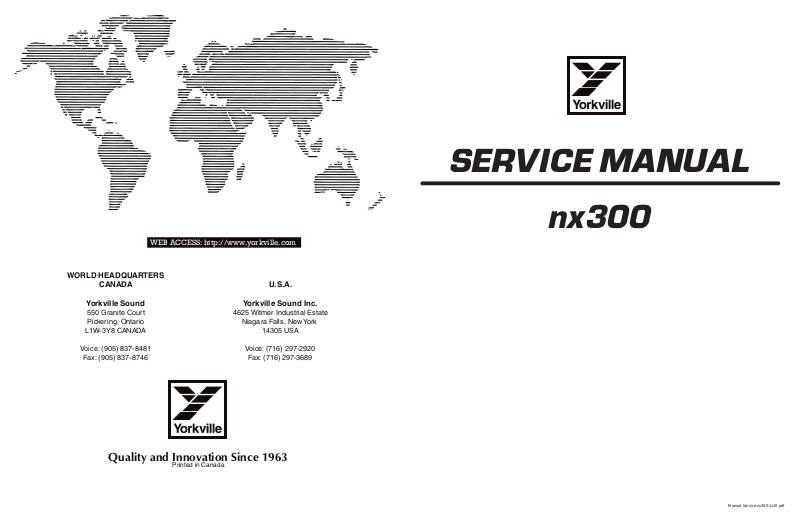

Yorkville NX300-2 User Manual

WEB ACCESS: http://www.yorkville.com

Manual-Service-nx300-1v10.pdf

WORLD HEADQUARTERS

CANADA

SERVICE MANUAL

nx300

U.S.A.

Yorkville Sound

550 Granite Court
Pickering, Ontario

L1W-3Y8 CANADA

Voice: [phone]

Fax: [phone]

Quality and Innovation Since 1963

Yorkville Sound Inc.

4625 Witmer Industrial Estate

Niagara Falls, New York

14305 USA

Voice: [phone]

Fax: [phone]

Printed in Canada

IMPORTANT SAFETY INSTRUCTIONS

INSTRUCTIONS PERTAINING TO A
RISK OF FIRE, ELECTRIC SHOCK,

OR INJURY TO PERSONS

CAUTION:

TO REDUCE THE RISK OF ELECTRIC SHOCK, DO

NOT REMOVE COVER (OR BACK).

NO USER SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED

SERVICE PERSONNEL.

Read Instructions

The Owner’s Manualshould be read and understood
before operation of your unit. Please, save these instruc­tions for future reference.

Packaging

Keep the box and packaging materials, in case the unit
needs to be returned for service.

Warning

When using electric products, basic precautions should
always be followed, including the following:

Power Sources

Your unit should be connected to a power source only of the voltage
specified in the owners manual or as marked on the unit. This unit has a
polarized plug. Do not use with an extension cord or receptacle unless
the plug can be fully inserted. Precautions should be taken so that the
grounding scheme on the unit is not defeated.

Hazards

Do not place this product on an unstable cart, stand, tripod, bracket or
table. The product may fall, causing serious personal injury and serious
damage to the product. Use only with cart, stand, tripod, bracket, or
table recommended by the manufacturer or sold with the product.
Follow the manufacturer’s instructions when installing the product and
use mounting accessories recommended by the manufacturer.

The apparatus should not be exposed to dripping or splashing water;

no objects filled with liquids should be placed on the apparatus.

Terminals marked with the “lightning bolt” are hazardous live; the
external wiring connected to these terminals require installation by an
instructed person or the use of ready made leads or cords.

Ensure that proper ventilation is provided around the appliance.

No naked flame sources, such as lighted candles, should be
placed on the apparatus.

Power Cord

The AC supply cord should be routed so that it is unlikely that it will be
damaged. If the AC supply cord is damaged DO NOT OPERATE THE UNIT.

Service

The unit should be serviced only by qualified service personnel.

INSTRUCTIONS RELATIVES AU RISQUE

DE FEU, CHOC ÉLECTRIQUE, OU

BLESSURES AUX PERSONNES

AVIS:

AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE,

N’ENLEVEZ PAS LE COUVERT (OU LE PANNEAU ARRIERE)

NE CONTIENT AUCUNE PIECE

REPARABLE PAR L’UTILISATEUR.

CONSULTEZ UN TECHNICIEN QUALIFIE

POUR L’ENTRETIENT

Veuillez Lire le Manuel

Il contient des informations qui devraient êtres comprises
avant l’opération de votre appareil. Conservez S.V.P. ces
instructions pour consultations ultérieures.

Emballage

Conservez la boite au cas ou l’appareil devait être
retourner pour réparation.

Attention:

Lors de l’utilisation de produits électrique, assurez­vous d’adhérer à des précautions de bases incluant
celle qui suivent:

Alimentation

L’appareil ne doit être branché qu’à une source d’alimentation
correspondant au voltage spécifié dans le manuel ou tel qu’indiqué sur
l’appareil. Cet appareil est équipé d’une prise d’alimentation polarisée.
Ne pas utiliser cet appareil avec un cordon de raccordement à moins
qu’il soit possible d’insérer complètement les trois lames. Des
précautions doivent êtres prises afin d’eviter que le système de mise à
la terre de l’appareil ne soit désengagé.

Risque

Ne pas placer cet appareil sur un chariot, un support, un trépied ou une
table instables. L’appareil pourrait tomber et blesser quelqu’un ou subir
des dommages importants. Utiliser seulement un chariot, un support,
un trépied ou une table recommandés par le fabricant ou vendus avec
le produit. Suivre les instructions du fabricant pour installer l’appareil et
utiliser les accessoires recommandés par le fabricant.

Il convient de ne pas placer sur l’appareil de sources de flammes

nues, telles que des bougies allumées.

L’appeil ne doit pas être exposé à des égouttements d’eau ou des
éclaboussures et qu’aucun objet rempli de liquide tel que des vases
ne doit être placé sur l’appareil.

Assurez que lappareil est fourni de la propre ventilation.

Les dispositifs marqués d’une symbole “d’éclair” sont des parties
dangereuses au toucher et que les câblages extérieurs connectés à
ces dispositifs de connection extérieure doivent être effectivés par un
opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d’Alimentation

Évitez d’endommager le cordon d’alimentation. N’UTILISEZ PAS
L’APPAREIL si le cordon d’alimentation est endommagé.

Service

Consultez un technicien qualifié pour l’entretien de votre appareil.

safety-4v3.eps • Oct. 26/05

nx300

K

L

YS No. Description Qty. YS No. Description Qty.

5949 _3U3 140AC 10%CAP BLK RAD POLYP FLM 1
5867 _15U 160AC 10%CAP BLK RAD POLYP FLM 1
3780 _220UH COIL 22AWG R000 BOBBIN 1
3878 1000UH COIL 18AWG R000 IRNLCORE 1
8483ADAPTOR,SPEAKER STAND,METAL,BLAC
8538 RUBBER BUMPER W/ WASHER 1.375X1.375 3
3478 CLIP 205/187X032 18-22AWG DISCO/INS 2
3489 CLIP 250X032 18-22AWG DISCO/INSL 2
3924 1/4" JCK PCB MT VERT 2XTIP HICURNT 2
3628 SPKON 4C PCB MT VERT 250TAB GRY #4 2
8509 BLACK BLANK XOVERDISH PLASTIC CNFG1 1
3451 EYELET SMALL 0.089 OD PLATED 2

8933 1/4-20 INSIDE 7/16-20 UNF FLATALLEN 5
8508T LARGE DISH ALUMINIZED DECA
8239D "Y" LOGO SML. DOMED YORKVILLE WHT. 1

3641 S.C BAYONET WIRE SOCKET TINNED 2

3644 12V 24W SC BAYONET #1156 BULB 2

3538 24 PIN BREAKAWAY LOCK .156 0.167

3549 TRIFURCON TERM .156 4

3558 TERM HOUSING 4 CIR .156/RAMP 1

3668 4 CIR CHASSIS MOUNT HDR .156 1

3903 PCB CONN 4 CIR BOTTOM .156 2

8701 4-40 KEPS NUT ZINC 2

8934 7/16-20 UNF HEX NUT GRD 5 CLEAR ZNC 5

4599 22AWG SOLID SC WIR T&R JMP 2

4700 10.W 8R2 5% BLK RES 4

5013 15.W 22R 5% BLK RES 1

9041 .093" HOLE .156" STAG 16GA 36"X120" 4

8729 #4 X 3/8 FLAT QUAD TYPE A JS500 BLK 4

8798 4-40 X 1.00 PAN PH MS ZINC 2

8874 8-32 X 1" PAN PHIL TAPTITE JS500 4

8843 10-32 X 1 1/8 FLAT PH MS JS500 16

8786 10-32 X 1 1/4 PAN QD MS JS500 BLACK 20

8751 10-32 X 2 PAN PH MS JS500 3

8935 1/4-20 X 23MM JOINT CON. BOLT B/O 4

8903 M5 X 16 DIN 7985 HH ZINC SCREW 2

8995 3/8" STEEL FLAT WASHER,ZINC CLEAR 5

3744 SNAP IN .375 SPACER RICHCO 4

SPK7457 15" 8R 300WPGM SPEAKER 1

8908 #10 SAE FLAT WASHER .25"ID .565" OD 14

8489 1/4-20 SPLIT WASHER ZINC 14

8492 7/16" SPLIT LOCK WASHER CLEAR ZINC 5

8996 3/8" SPLIT WASHER 5

1

1

A

B

C

D

E

F

G

H

I

J

K

M1285.PCB_DATABASE_HISTORY

1 1

#1156 Bulb

3644

B1

2 2

LITE1

1/4in JCK

SLEEVE

J1

Bayonet Bulb Socket

3924

3641

#1156 Bulb

3644

B2

LITE2

3641

Bayonet Bulb Socket

R6

18.W

22R

.

MODEL(S):-

#

DATE DESCRIPTION OF CHANGE

1

JAN-03-2006 FIRST RELEASE1.00

2

DVN

3

D

4

D

5

D

6

D

7

D

8

D

9

D

10

D

11

D

12

D
D

13

NX300

VER#

V
V
V
V
V
V
V
V
V
V
V

Yorkville Sound

+20

N
N
N
N
N
N
N
N
N
N
N

+20

3 3

1000UH

L1

1/4in JCK

SLEEVE

4 4

J4:A

SPEAKON 4C

3628

1+

5 5

6 6

1_

SPEAKON 4C

J4:B

J3:A

SPEAKON 4C

3628

1+

1_

SPEAKON 4C

J3:B

J2

3924

C1

2_

2+

3628

8R2

2_

2+

3628

R1

3878

250V

15U

SP2

#7457 15" 8R 300W PGM

WOOFER

R7

R9

.

10.W

8R2

10.W

.

10.W

R8

.

.

10.W

8R2

8R2

C2 140V

3U3

220UH

L2

3780

+10

+0

-10

d
B
V

-20

-30

-40

-50
20 20k50 100 200 500 1k 2k 5k 10k

Hz

SP1

#7454
8R 40W 1" DRIVER

HORN

+10

+0

-10

d
B
V

-20

-30

-40

-50

7 7

Product

Product

NX300

NX300

8 8

A

B

C

D

E

F

G

H

ofSheet

ofSheet

Date:

Wed Jan 18, 2006

Date:

Wed Jan 18, 2006

Filename:

Filename:

m1285-1V00.sch2002

m1285-1V00.sch2002

I

PCB#

PCB#

M1285

M1285

Rev:21V1.00

Rev:21V1.00

J

K

SOCKET

SOCKET UPSIDE DOWN

NORMAL

NL4MP-1

36283628

2+

2+

2-

2-

J4

1-

1-

1+

1+

W5

SPEAKON 4C

J3

W4

5013

NL4MP-1

2+

2+

2-

2-

t

e

1

4

6

3

1-

1/2

1-

1+

1+

SPEAKON 4C

M1285

NX300

v1.00

B2

k

c

o

S

b

l

u

B

t

e

n

yo

1

1

a

B

2

E

T

I

L

NORMAL LARGE

SOCKET WITH DIRECTION

TAB

#1156 Bulb

3644

MODEL(S):-

#

DATE
JAN-03-2006 1.00 FIRST RELEASE

1

D

2

D

3

D

4

D

5

D

6

D

7

D

8

D

9

D

10

D

11

D

12

D

13

MODEL(S):-

#

DATE

1

D

2

D

3

D

4

D

5

D

6

D

M1285.PCB_DATABASE_HISTORY

NX300

VER# DESCRIPTION OF CHANGE

V

N
N

V
V

N

V

N
N

V
V

N

V

N
N

V
V

N

V

N
N

V
V

N

M1285 DRILLING HISTORY

NX300

VER# DESCRIPTION OF CHANGE
V

N

V

N

V

N

N
VN
VVN

MODEL(S):-

#

PC#

1

PC

2

PC

3

PC

4

PC

5

PC

6

PC

M1285 PENDING CHANGES

NX300

PENDING CHANGE
X

X
X
X
X
X

*PLACE IMPLEMENTED CHANGES INTO BOARD HISTORY

RED

1

18.W

J2

4

6

3

t
e

k

c

o

1

S

E

b

l

T
I

u

L

B
t

e

1

n

1

yo

a

B

SLEEVE

B1

#1156 Bulb

3644

BLK

R6

22R

V

T

R

J1

SLEEVE

W1

3903

PCB CONN 4 CIR BOTTOM .156

1 2 3 4

TIP1

3924

TIP2

TIP1

3924

TIP2

BLACK

YELLOW

NOTE: CONNECT YELLOW
WIRE TO "HORN+"
(YELLOW WIRE IS GROUND,
HORN IS OUT OF PHASE)

PRODUCTION NOTES

2/2

3538

H-

H+ W- W+

W3

L2

3780

V

T

R

OUTSIDE WIRE

22AWG

220UH

INSIDE WIRE

C1

5867

NX300

v1.00

M1285

C2

V

R

T

3U3
140V

V

R

T

5949

V

T

R

V

R

T

V

R

T

250V

15U

R9

4700

R8

8R2

10.W
8R2

4700

V

T

R

10.W

V

T
R

4700

8R2

10.W

V

T
R

4700

8R2

10.W

V

T

R

1000UH

IRON-L

T

R

0R000

Inductor

V

V

T

R

W2

L1

1 2 3 4

PCB CONN 4 CIR BOTTOM .156

3903

1. MOUNT L1 WITH 8798 #4 SCREW AND 8701 LOCK NUT.
SCREW HEAD MUST BE ON COPPER SIDE OF BOARD.

2. USE M15.525X13.85 BAREBOARD EVEN THOUGH
DIMENSION IS 15.500 - SHOULDN'T MATTER SINCE NO VCD

3. LEAVE SPACE BETWEEN R1, R7, R8 AND R9

StepAndRepeat - X3@5.200Y1@0.000BlankSize - 15550x13850

CLINCH

ORIGIN

SHORT AXIS

INSERT

ORIGIN

SEE NOTE 3

LONG AXIS

VCD

R7

R1

M1285 v1.00Pcb Mech
M1285 v1.00Top Assy

ETCH

GUIDE
