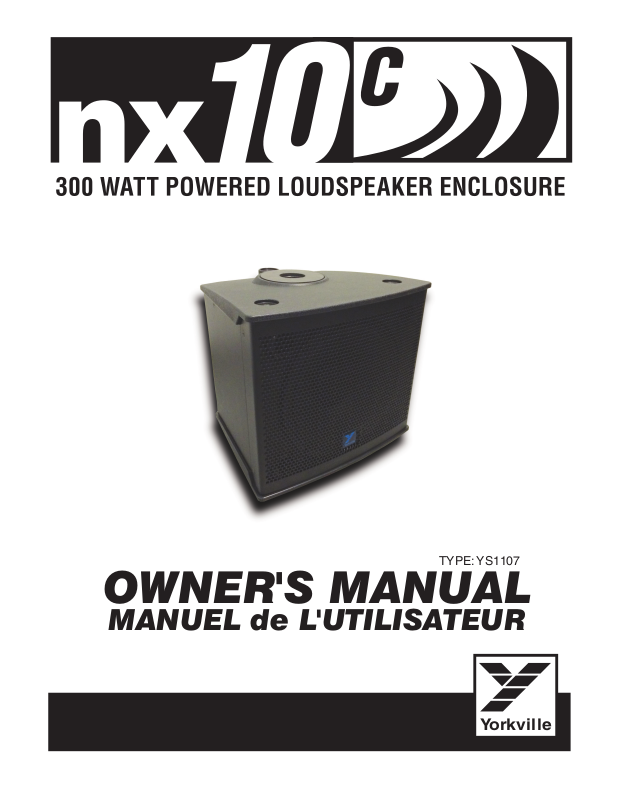

Yorkville NX10C User Manual

OWNER'S MANUAL

MANUEL de L'UTILISATEUR

TYPE: YS1107

Yorkville

IMPORTANT SAFETY INSTRUCTIONS

This lightning flash with arrowhead symbol, within
an equilateral triangle, is intended to alert the user to
the presence of uninsulated “dangerous voltage”

magnitude to constitute a risk of electric shock to persons.
Ce symbole d’éclair avec tête de flèche dans un triangle

équilatéral est prévu pour alerter l’utilisateur de la présence d’un
« voltage dangereux » non-isolé à proximité de l’enceinte du
produit qui pourrait être d’ampleur suffisante pour présenter
un risque de choque électrique.

within the product’s enclosure that may be of sufficient

Caution: hot surface
Attention: surface chaude

IEC 60417-5041

FOLLOW ALL INSTRUCTIONS SUIVEZ TOUTES LES INSTRUCTIONS

Instructions pertaining to a risk of fire,

electric shock, or injury to a person

CAUTION: TO REDUCE THE RISK OF ELECTRIC

SHOCK, DO NOT REMOVE COVER (OR BACK).

NO USER SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

THIS DEVICE IS FOR INDOOR USE ONLY!

Read Instructions: The Owner’s Manual should be read and understood before operation

of your unit. Please, save these instructions for future reference and heed all warnings.

Clean only with dry cloth.

Packaging: Keep the box and packaging materials, in case the unit needs to be
returned for service.

Warning: To reduce the risk or fire or electric shock, do not expose this apparatus to rain or
moisture. Do not use this apparatus near water!

Warning: When using electric products, basic precautions should always be followed,
including the following:

Power Sources

Your unit should be connected to a power source only of the voltage specified in the
owners manual or as marked on the unit. This unit has a polarized plug. Do not use
with an extension cord or receptacle unless the plug can be fully inserted. Precau-
tions should be taken so that the grounding scheme on the unit is not defeated. An
apparatus with CLASS I construction shall be connected to a Mains socket outlet with
a protective earthing ground. Where the MAINS plug or an appliance coupler is used
as the disconnect device, the disconnect device shall remain readily operable.

Hazards

Do not place this product on an unstable cart, stand, tripod, bracket or table. The
product may fall, causing serious personal injury and serious damage to the product.
Use only with cart, stand, tripod, bracket, or table recommended by the manufacturer
or sold with the product. Follow the manufacturer’s instructions when installing the
product and use mounting accessories recommended by the manufacturer. Only use
attachments/accessories specified by the manufacturer

Note: Prolonged use of headphones at a high volume may cause
health damage on your ears.

The apparatus should not be exposed to dripping or splashing water; no objects

filled with liquids should be placed on the apparatus.

Terminals marked with the “lightning bolt” are hazardous live; the external wiring

connected to these terminals require installation by an instructed person or the use of
ready made leads or cords.

Ensure that proper ventilation is provided around the appliance. Do not install near

any heat sources such as radiators, heat registers, stoves, or other apparatus
(including amplifiers) that produce heat.

No naked flame sources, such as lighted candles, should be placed on the apparatus.

Power Cord

Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug
has two blades with one wider than the other. A grounding type plug has two blades and a
third grounding prong. The wide blade or the third prong are provided for your safety. If the

provided plug does not fit into your outlet, consult an electrician for replacement of the
obsolete outlet. The AC supply cord should be routed so that it is unlikely that it will be
damaged. Protect the power cord from being walked on or pinched particularly at plugs. If
the AC supply cord is damaged DO NOT OPERATE THE UNIT. To completely disconnect
this apparatus from the AC Mains, disconnect the power supply cord plug from the AC
receptacle. The mains plug of the power supply cord shall remain readily operable.

Unplug this apparatus during lightning storms or when unused for long periods of time.

Service

The unit should be serviced only by qualified service personnel. Servicing is required
when the apparatus has been damaged in any way, such as power-supply cord or plug is
damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus
has been exposed to rain or moisture, does not operate normally, or has been dropped.

safety-5v0 • November 11/2013

The exclamation point within an equilatereal triangle is
intended to alert the user to the presence of important
operating and maintenance (servicing) instructions in
the literature accompanying the appliance.

Le point d’exclamation à l’intérieur d’un triangle

équilatéral est prévu pour alerter l’utilisateur de la

présence d’instructions importantes dans la
littérature accompagnant l’appareil en ce qui

concerne l’opération et la maintenance de cet

S2125A

appareil.

Instructions relatives au risque de feu,

choc électrique, ou blessures aux personnes

AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE,

N’ENLEVEZ PAS LE COUVERT (OU LE PANNEAU ARRIERE)

NE CONTIENT AUCUNE PIECE REPARABLE PA R L’UTILISATEUR.

CONSULTEZ UN TECHNICIEN QUALIFIE POUR L’ENTRETIENT

CE PRODUIT EST POUR L’USAGE À L’INTÉREUR SEULEMENT

Veuillez Lire le Manuel: Il contient des informations qui devraient êtres comprises avant

l’opération de votre appareil. Conservez. Gardez S.V.P. ces instructions pour consultations
ultérieures et observez tous les avertissements.

Nettoyez seulement avec le tissu sec.

Emballage: Conservez la boite au cas ou l’appareil devait être retourner pour réparation.
Avertissement: Pour réduire le risque de feu ou la décharge électrique, n'exposez pas

cet appareil à la pluie ou à l'humidité. N’utilisez pas cet appareil près de l’eau!
Attention: Lors de l’utilisation de produits électrique, assurez-vous d’adhérer à des

précautions de bases incluant celle qui suivent:

Alimentation

L’ appareil ne doit être branché qu’à une source d’alimentation correspondant au
voltage spécifié dans le manuel ou tel qu’indiqué sur l’appareil. Cet appareil est équipé
d’une prise d’alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de
raccordement à moins qu’il soit possible d’insérer complètement les trois lames. Des
précautions doivent êtres prises afin d’eviter que le système de mise à la terre de
l’appareil ne soit désengagé. Un appareil construit selon les normes de CLASS I
devrait être raccordé à une prise murale d’alimentation avec connexion intacte de mise
à la masse. Lorsqu’une prise de branchement ou un coupleur d'appareils est utilisée
comme dispositif de débranchement, ce dispositif de débranchement devra demeurer
pleinement fonctionnel avec raccordement à la masse.

Risque

Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables.
L’appareil pourrait tomber et blesser quelqu’un ou subir des dommages importants.
Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le
fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer
l’appareil et utiliser les accessoires recommandés par le fabricant. Utilisez seulement
les attachements/accessoires indiqués par le fabricant

Note: L'utilisation prolongée des écouteurs à un volume élevé peut
avoir des conséquences néfastes sur la santé sur vos oreilles. .

Il convient de ne pas placer sur l’appareil de sources de flammes nues, telles que

des bougies allumées.

L’appeil ne doit pas être exposé à des égouttements d’eau ou des éclaboussures

et qu’aucun objet rempli de liquide tel que des vases ne doit être placé sur l’appareil.

Assurez que lappareil est fourni de la propre ventilation. Ne procédez pas à
l’installation près de source de chaleur tels que radiateurs, registre de chaleur, fours
ou autres appareils (incluant les amplificateurs) qui produisent de la chaleur.

Les dispositifs marqués d’une symbole “d’éclair” sont des parties dangereuses
au toucher et que les câblages extérieurs connectés à ces dispositifs de
connection extérieure doivent être effectivés par un opérateur formé ou en utilisant
des cordons déjà préparés.

Cordon d’Alimentation

Ne pas enlever le dispositif de sécurité sur la prise polarisée ou la prise avec tige de
mise à la masse du cordon d’alimentation. Une prise polarisée dispose de deux lames
dont une plus large que l’autre. Une prise avec tige de mise à la masse dispose de
deux lames en plus d’une troisième tige qui connecte à la masse. La lame plus large ou
la tige de mise à la masse est prévu pour votre sécurité. La prise murale est désuète si
elle n’est pas conçue pour accepter ce type de prise avec dispositif de sécurité. Dans
ce cas, contactez un électricien pour faire remplacer la prise murale. Évitez
d’endommager le cordon d’alimentation. Protégez le cordon d’alimentation. Assurez­vous qu’on ne marche pas dessus et qu’on ne le pince pas en particulier aux prises.
N’UTILISEZ PAS L’APPAREIL si le cordon d’alimentation est endommagé. Pour
débrancher complètement cet appareil de l’alimentation CA principale, déconnectez le
cordon d’alimentation de la prise d’alimentation murale. Le cordon d’alimentation du
bloc d’alimentation de l’appareil doit demeurer pleinement fonctionnel.

Débranchez cet appareil durant les orages ou si inutilisé pendant de longues périodes.

Service

Consultez un technicien qualifié pour l’entretien de votre appareil. L'entretien est
nécessaire quand l'appareil a été endommagé de quelque façon que se soit. Par exemple
si le cordon d’alimentation ou la prise du cordon sont endommagés, si il y a eu du liquide
qui a été renversé à l’intérieur ou des objets sont tombés dans l'appareil, si l'appareil a été
exposé à la pluie ou à l'humidité, si il ne fonctionne pas normalement, ou a été échappé.

IMPORTANT SAFETY INSTRUCTIONS (UL60065)

The Lightning Flash with arrowhead symbol within an
equilateral triangle, is intended to alert the user to the
presence of uninsulated "dangerous voltage" within the
product enclosure that may be of sufficient magnitude to
constitute a risk of shock to persons

The exclamation point within an equilateral triangle is
intended to alert the user to the presence of important
operating and maintenance (servicing) instructions in the
literature accompanying the product

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with dry cloth.

7. Do not block any ventilation openings. Install in accordance with the
manufacturer’s instructions.

8. Do not install near any heat sources such as radiators, heat registers,
stoves, or other apparatus (including amplifiers) that produce heat.

9. Do not defeat the safety purpose of the polarized or grounding-type
plug. A polarized plug has two blades with one wider than the other. A
grounding type plug has two blades and a third grounding prong. The
wide blade or the third prongs are provided for your safety. If the provided
plug does not fit into your outlet, consult an electrician for replacement of
the obsolete outlet.

10. Protect the power cord from being walked on or pinched particu­larly at plugs, convenience receptacles, and the point where they
exit from the apparatus.

11. Only use attachments/accessories specified by the manufacturer.

12. Use only with the cart, stand, tripod, bracket, or table specified by the
manufacturer, or sold with the apparatus. When a cart is used, use caution
when moving the cart/apparatus combination to avoid injury from tip-over.

13. Unplug this apparatus during lightning storms or when unused for
long periods of time.

14. Refer all servicing to qualified service personnel. Servicing is required
when the apparatus has been damaged in any way, such as power­supply cord or plug is damaged, liquid has been spilled or objects have
fallen into the apparatus, the apparatus has been exposed to rain or
moisture, does not operate normally, or has been dropped.

WARNING:

• To reduce the risk of fire or electric shock, do not expose this apparatus
to rain or moisture and objects filled with liquids, such as vases, should
not be placed on this apparatus.

• To completely disconnect this apparatus from the ac mains, disconnect
the power supply cord plug from the ac receptacle.

• The mains plug of the power supply cord or appliance coupler shall
remain readily accessible.

CAUTION

TO PREVENT ELECTRIC SHOCK HAZARD,

DO NOT CONNECT TO MAINS POWER SUPPLY

WHILE GRILLE IS REMOVED.

Le symbole représentant un éclair avec une flèche à l’intérieur
d’un triangle équilatéral est utilisé pour prévenir l’utilisateur de la
présence d’une tension électrique dangereuse non isolée à
l’intérieur de l’appareil. Cette tension est d’un niveau suffisam­ment élevé pour représenter un risque d’électrocution

Le symbole représentant un point d’exclamation à l’intérieur
d’un triangle équilatéral, signale à l’utilisateur la présence
d’instructions importantes relatives au fonctionnement et à
l’entretien de l’appareil dans cette notice d’installation

1. Lisez ces instructions.

2. Conservez ces instructions.

3. Respecter tous les avertissements.

4. Suivez toutes les instructions.

5. N'utilisez pas l'appareil près de l'eau.

6. Nettoyer uniquement avec chiffon sec.

7. Ne bloquez pas les ouvertures de ventilation. Installer en suivant les
instructions du fabricant.

8. Ne pas installer près des sources de chaleur telles que radiateurs,
bouches de chaleur, four ou autres appareils (y compris les amplifica­teurs) produisant de la chaleur.

9. N'annulez pas l'objectif sécuritaire de la fiche polarisée ou de la tige de
mise à la terre. Une fiche polarisée possède deux lames avec une plus
large que l'autre. Une prise avec mise à la terre possède deux lames et
une troisième tige. La lame large ou la troisième tige sont fournis pour
votre sécurité. Si la fiche n'entre pas dans votre prise, consultez un
électricien pour remplacer la prise obsolète.

10. Protéger le cordon d'alimentation des piétinements ou pince­ments en particulier près des fiches, des prises de courant et au
point de sortie de l'appareil.

11. Utilisez uniquement les accessoires spécifiés par le fabricant.

12. Utiliser uniquement avec un charriot, stand, trépied ou une table
spécifiée par le fabricant, ou vendus avec l'appareil.

13. Débranchez l'appareil durant un orage ou lorsqu'il reste inutilisé
pendant de longues périodes de temps.

14. Confiez toute réparation à un technicien qualifié. Une réparation est
nécessaire lorsque l'appareil a été endommagé de quelque façon que ce
soit; comme lorsque le cordon d'alimentation ou la fiche est endom­magé, lorsque du liquide a été renversé ou des objets sont tombés à
l'intérieur, lorsque l'appareil a été exposé à la pluie ou l'humidité, ne
fonctionne pas normalement, ou est tombé.

AVERTISSEMENT:

• Pour réduire les risques d'incendie ou de choc électrique, ne pas
exposer cet appareil à la pluie ou à l'humidité et ne placez pas d’objets
contenant des liquides, tels que des vases, sur l’appareil.

• Pour isoler totalement cet appareil de l'alimentation secteur, débran­chez totalement son cordon d'alimentation du réceptacle CA.

• La prise du cordon d’alimentation ou du prolongateur, si vous en utilisez
un comme dispositif de débranchement, doit rester facilement accessib

AVIS

POUR PRÉVENIR LES RISQUES

D'ÉLECTROCUTION,

NE PA S RACCORDER A L’ALIMENTATION ÉLEC­TRIQUE ALORS QUE LA GRILLE EST RETIRÉE.

le

UL60065 Safety Instructions Page-2v0

NX10C - Active Speaker - 600w, 10-inch / 1-inch

When designing the NX10C sound reinforcement loudspeakers, Yorkville Sound wanted to build
lightweight enclosure with a small footprint that performs exceptionally well. With the NX10C,
we have confidently delivered what we feel is one of the most usable and versatile sound
reinforcement loudspeakers on the market. We’re proud to introduce the NX10C!

The NX10C offers a great value for a 10-inch and horn active loudspeaker enclosure. The
biamped 600-watt (peak) power module has a minimum of controls yet provides maximum
versatility making the NX10C the ideal solution for many applications.

It all starts with the NX10C’s inputs for mic and line level sources, virtually any audio source
can be connected. The innovative single EQ control is extremely flexible to help you tailor the
sound for the environment. The size of the NX10C is also an advantage, as the 12-inch footprint
along with the innovative pole mount design make the NX10C one of the most versatile
professional PA cabinets ever!

The horn/tweeter amplifier uses class A/B technology, allowing the horn to produce clean
transients to keep up with the high output of the woofer. The woofer (low frequency) amplifier
uses class-H 2-tier amplifier technology. This achieves a lighter weight and more efficient audio
amplifier with higher headroom and lower operating temperature. Each amplifier has it own
limiter to prevent distortion caused by clipping.

The incredible "through-hole" pole mount allows multiple NX10C cabinets to be mounted on a
single speaker stand. As an example, when wider horizontal coverage is needed, the NX10C cabinets
can be rotated about the axis of the pole while maintaining full phase coherency. This would allow
overage for up to 360 degrees is possible! You can also use the rotated cabinets as side-wash stage
monitors as well. Another option would be to use the same stands you use for your stage lighting
system. NX10C's can be mounted under the light bars, saving valuable space on stage.

The versatility doesn’t stop there. Yorkville design engineers made sure that even the rear­mounted handle also has more than one use. It has been designed to operate as a tilt bar, allowing
the NX10C to be used as a wide-coverage floor monitor or center fill cabinet. Now that’s versatility!

Features

• Ultra-durable aluminum, wood, and ABS plastic construction

• Multi-purpose full range and wedge monitor format enclosure

• Ultra-clear reproduction throughout bandwidth

• Lightweight, high efficiency, high tech, 600-watt (peak) biamped power module

• Balanced Combi-jack (XLR/1/4-inch TRS) input

• An XLR output for easy connection for linking and looping

• Direct microphone input with level control

• Innovative single overall EQ control

• 10-inch Ceramic Magnet co-axial driver

• High quality 1-inch High Frequency driver built into woofer

• Innovative through the cabinet pole mounting for multiple uses

• Tough metal grille

• Flush mounted controls

Power Switch and LED

The Power Switch turns the power on and off for the NX10C

enclosure and the green LED will illuminate when the power

is on also indicating a properly functioning fuse.

AC Inlet and Outlet

The NX10C supports cascaded power installation via the AC
Outlet connection. It is important to note that the maximum
power that can be drawn through the first unit’s AC inlet is

100-240V, 12-5A, 1200W. The user must take into consideration

the sum of all power consumed by the units in the chain.
Choose an appropriate rated power cord (min 16AWG for

USA and Canada) acceptable in the country where the

product is used when setting up a cascaded installation.

2

Mic In / Line In Combi-Jack

The balanced XLR microphone input part of the Combi­jack can be used for either dynamic or condenser

microphones (it is phantom power enabled).

The 1/4-inch part of the Combi-jack is connected in
parallel with the Line level Combi-jack and can be used as
a Link out for parallel connection of multiple NX10Cs when

individual control on the enclosures is needed with an
individual input signal.

Line In

The balanced Combi-jack (XLR/1/4-inch TRS) input can be used
with any non-microphone line source such as an MP3 player,
a CD player or an electronic instrument with a line output.

It‘s always recommended to use balanced sources when
possible, this helps prevent the risk of hum or buzz associated
with unbalanced connections (especially if the cable is long or
the source is operated from a separate AC power connection).

Since the Mic In and the Line In each have their own input and

level controls, they can be used at the same time.

Link Out

The Link line output enables multiple NX10C enclosures to be
chained together using a single audio input source, the Link.
It should be connected to the Line In of the next NX10C in
the chain. The Line In level control on the subsequent unit in

the chain should be set to 0 dB in order to provide the same
output level as the master enclosure. When connecting
multiple NX10C enclosures, the last NX10C in the chain should
be powered off first (and powered on last). Each NX10C
should be powered on or off before the previous NX10C in the
chain. This will eliminate unwanted on/off noises.

Mic Gain Control

The microphone level control adjusts the mic level of the
loudspeaker. It also adjusts the mic level on all NX10C

enclosures in the chain (if multiple NX10C enclosures are
used).

EQ Control

This control affects all the sound coming out of a particular
NX10C enclosure. Turning the control counterclockwise
will increase the level of the bass and the treble together
in order to provide a hi-fi contour for playback sources.
Turning the control clockwise increases the high frequency
content. This ca come in handy when multiple NX10C’s are
arrayed together. Setting the control to the 12:00 position
will provide flat response. This control does not affect the

sound at the Mix Out. In a system with multiple cabinets it
will be necessary to adjust the EQ control on all individual

enclosures.

Clip LED

This LED illuminates red when the signal is too strong and
adjustment is needed to either the input's signal or the

input level control.

3
