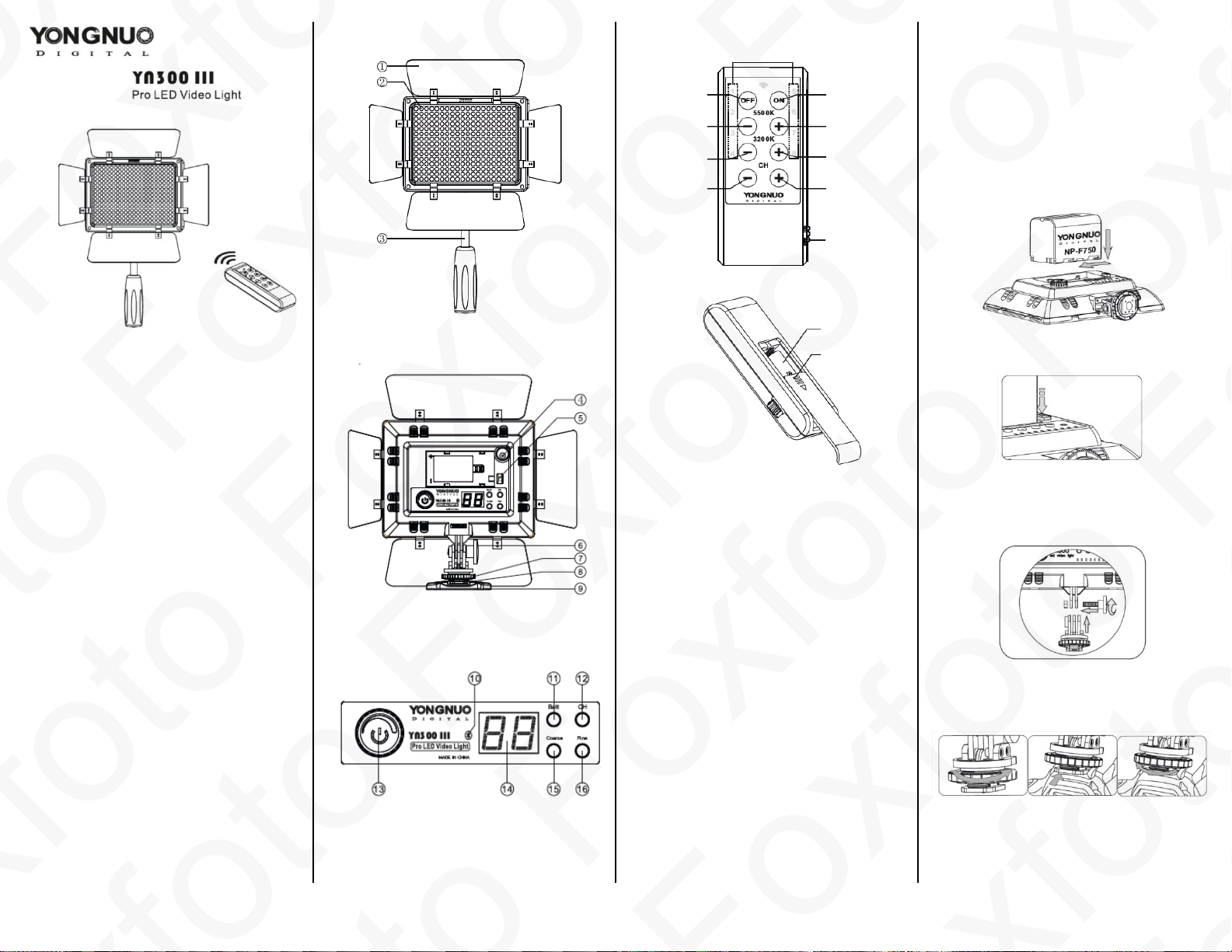

BUDOWA LAMPY
Przycisk włączania
lampy
Przycisk zwiększania
wartości temperatury
koloru 5500K
Przycisk zwiększania
wartości temperatury
koloru 3200K
Przycisk zmiany
kanału
Włącznik zasilania
pilota
Przycisk wyłączania
lampy
Przycisk zmniejsza-
nia wartości
temperatury koloru
5500K
Przycisk zmniejsza-
nia wartości
temperatury koloru
3200K
Przycisk zmiany
kanału
Wskaźnik wybranego
kanału
Komara na baterie
AAA
Pokrywa komory
baterii
1. Poluzuj pokrętło
blokady gorącej
stopki.
2. Wsuń stopkę
lampy w sanki
aparatu.
3. Dokręć pokrętło
blokady gorącej
stopki.
BUDOWA PILOTA
UŻYTKOWANIE
1. Instalacja baterii
Baterię litową zamontuj zgodnie z kierunkiem wskazanym
przez strzałki.
Uwaga: Zaleca się korzystanie z akumulatorów Yongnuo
NP-F750, aby wydłużyć czas użytkowania urządzenia.
Pojemność akumulatora wynosi 5200mAh, co daje możli-
wość używania lampy z najwyższą jasnością przez około
120 min.
Pamiętaj, aby wyjąć baterię, gdy lampa nie jest używana.
Instrukcja obsługi
Przed rozpoczęciem użytkowania zapoznaj się z treścią
instrukcji obsługi i zachowaj ją, aby móc się do niej odnieść w przyszłości.
WSTĘP
Dziękujemy za wybór lampy wideo LED YONGNUO YN300
III!
Lampa YN300 III zbudowana jest w oparciu o 300 diod o
bardzo dużym obszarze świecenia.
Lampa YN300 III wyposażona została w technologię
pozwalającą skutecznie unikać refleksów świetlnych i
efektu stroboskopowego.
Lampa została również wyposażona w cyfrowy system
regulacji ściemniania, który szybko i niezawodnie pozwala
na regulację natężenia światła.
YN300 III posiada funkcję grupowania 8 kanałów oraz
funkcję testu sprawdzającego poziom naładowania baterii.
Lampa YN300 III może być kontrolowana za pośrednictwem pilota, smartfona. Pilot oraz smartfon pozwalają
również na kontrolę grup lamp YN 300 III.
1. Reflektor
2. Diody LED
3. Uchwyt
4. Gniazdo zasilania DC
5. Suwak blokady pojemnika na baterie
6. Śruba regulacyjna
7. Pokrętło mocowania gorącej stopki
8. Metalowa podstawa gorącej stopki
9. Mini statyw
10. Wskaźnik połączenia Bluetooth
11. Przycisk testu naładowania akumulatorów
12. Przycisk przełączania kanałów
13. Przycisk zasilania / pokrętło kontroli jasności
14. Wyświetlacz cyfrowy
15. Przycisk zgrubnej regulacji jasności
16. Przycisk dostrajania jasności
FUNKCJE
1. Lampa YN300 III została wyposażona w wielokana-
łowy bezprzewodowy pilot zdalnego sterowania, któ-
ry może być używany do regulacji natężenia światła
oraz włączania i wyłączania urządzenia. Jeden pilot
może być używany do kontroli 8 grup lamp.
2. Na naszej oficjalnej stronie internetowej znajduje się
aplikacja dla urządzeń mobilnych. Aplikacja ta po zainstalowaniu daje możliwość sterowania 8 grupami
lamp LED YN300 III bezpośrednio za pomocą smartfona.
3. YN300 II zbudowana jest z 300 wysokiej jakości diod
LED o bardzo dużym obszarze świecenia. Zastosowa-
nie tych diod daje możliwość uzyskania większego
natężenie światła przy jednoczesnym zachowaniu ni-
skiego/dotychczasowego poziomu poboru energii,
zwiększeniu żywotność urządzenia.
4. Lampa YN 300 III została wyposażona w opatento-
wany, zaawansowany technologicznie system YONGNUO LED, który skuteczne pomaga uniknąć przebarwień świetlnych oraz efektu stroboskopowego.
5. Urządzenie YN300 III zostało wyposażone w cyfrowy
system ściemniania, pracujący w dwóch trybach re-
gulacji jasności świecenia – zgrubnym i precyzyjnym.
6. Na cyfrowym ekranie YN300 III wyświetlane są
parametry mocy lampy.
7. Długie użytkowanie urządzenia YN300 III jest możli-
we, ponieważ lampa ta została wyposażona w ze-
wnętrzne gniazdo zasilania DC (zasilacz można nabyć
osobno).
8. Zestaw zawiera 2 rodzaje filtrów dających możliwość
regulacji temperatury kolorów.
Demontaż akumulatora litowo-jonowego należy rozpocząć
od naciśnięcia przycisku blokady akumulatora a następnie
należy wyjąć akumulator.
2. Przygotowanie lampy do montażu
W pierwszej kolejności należy połączyć złącze gorącej
stopki z obudową lampy LED za pomocą śruby regulacyjnej
a następnie ustawić kąt pochylenia lampy zgodny z wła-
snymi oczekiwaniami.
3. Montaż lampy
W zależności od twoich potrzeb lampa może być zamontowana w jeden z następujących sposobów:
a) Montaż na gorącej stopce aparatu DSLR
b) Montaż na mini statywie
Źródło światła
300 diod LED
Kąt świecenia
55°
Temperatura
koloru
5500K
Zasięg
sterowania
smartfonem
>15m
Odwzorowanie
kolorów
≥95
Zasięg
sterowania
pilotem
>15m
Moc wyjściowa
18W
Waga
650g
Jasność
2280LM
Wymiary
173*153*46mm
Żywotność
50000h
Zasilanie
Bateria litowa
lub zew. źródło
8V 5A DC
Zawartość: Lampa wideo(1), pilot (1), rękojeść (1), instrukcja obsługi
(1), przewodnik (1), przykład zastosowania (1), filtry koloru (2),
podstawka (1), mini podstawka (1).
Uwaga: Jeżeli brakuje jakiegokolwiek z elementów skontaktuj się ze
sprzedawcą.
Opis
Przyczyna
Rozwiązanie
Brak reakcji po
wciśnięciu przycisku
zasilania.
Niski poziom
naładowania
akumulatora.
Zamontuj nową
baterię lub podłącz
zasilacz.
Uszkodzona płyta
główna.
Oddaj urządzenie
do reklamacji.
Nieodpowiednie lub
słabe światło przy
ustawieniu lampy
na najwyższym
poziomie mocy.
Niski poziom
naładowania
akumulatora.
Wymień lub naładuj
akumulatorki.
Niedokładny test
naładowania baterii;
niski poziom
naładowania przy
wysokiej mocy
świecenia oraz
pełna bateria na
niskiej mocy
świecenia.
Test pojemności
baterii wskazuje
długość czasu pracy
lampy przy aktualnych nastawach
urządzenia.
Ustawienie lampy
na wyższą moc
powoduje intensyw-
niejsze zużycie
energii czego
wynikiem jest
wskazanie krótszego czasu jej
użytkowania.
Normalne zjawisko
nie wymaga dalszej
analizy.
Brak możliwości
bezprzewodowej
kontroli lampy.
Zbyt duża odle-
głość.
Upewnij się, że
odległość między
urządzeniem
zdalnego sterowania
a lampą nie
przekracza 15m.
Urządzenie zdalnego sterowania oraz
lampa ustawione są
na innych kanałach.
Odnieś się do
instrukcji obsługi w
celu ustawienia
właściwego kanału
komunikacji.
Kontrolka pilota
ściemnia się.
Niski poziom
naładowania baterii.
Wymień dwie
baterie typu AAA.
1. Poluzuj pokrętło
blokady.
2. Wsuń stopkę
lampy w sanki mini
statywu.
3. Dokręć pokrętło
blokady.
Zdemontuj
szybkozłączkę
z głowicy
statywu.
Podłącz
szybkozłączkę
do podstawki
lampy.
Zamontuj szybkozłączkę
z lampą w głowicy
statywu.
Wkręć ręczny uchwyt
do podstawki lampy.
Podłącz ręczny
uchwyt bezpo-
średnio do
statywu
fotograficznego.
Połączenie Bluetooth
nawiązane; naciśnij to pole
w celu ręcznego połącze-
nia za pośrednictwem
Bluetooth. Wskaźnik
połączenia Bluetooth
będzie świecić, kiedy
połączenie zostanie
nawiązane.
Zakres regulacji temperatury koloru 5500K; przesuń
w górę lub w dół lub
naciśnij w celu zmiany
wartości temperatury
koloru.
Przycisk zasilania;
naciśnij, aby włączyć lub
wyłączyć powiązaną
lampę YN300 III.
Okno zmiany kanału;
wybierz więcej kanałów
(w sumie 8 kanałów)
przez naciśnięcie lub
przeciągnięcie w lewo.
Pole regulacji temperatury barwowej 3200K
może być regulowane
przez przesuwanie lub
naciśnięcie. (YN300 III
white nie posiada
wsparcia dla temperatury barwowej 3200K).
c) Montaż bezpośrednio na statywie fotograficz-
nym
d) Montaż do uchwytu ręcznego
przycisku Coarse lampa wideo wejdzie w tryb regulacji zgrubnej, gdzie regulacja odbywa się ze skokiem
co 10%. Naciśniecie przycisku Fine spowoduje przej-
ście lampy w tryb regulacji precyzyjnej ze skokiem
co 1%.
c) Test naładowania akumulatora
Naciśnięcie przycisku Batt spowoduje wyświetlenie
informacji o aktualnym poziomie naładowania aku-
mulatora / dwóch baterii. Skala naładowania zawarta
jest w przedziale od P0 do P9 co odpowiada przedzia-
łowi od 0% do 90%, np. P3 oznacza naładowanie w
30% ( Uwaga: test wykonany na niskiej mocy urządzenia będzie się różnił od testu wykonanego na
lampie działającej na wysokiej mocy, w związku z
tym czas pracy zależny jest od ustawionej mocy
lampy).
d) Zmiana kanału
Naciśnij przycisk CH w celu zmiany kanału. Na ekranie lampy wyświetli się jedna z wartości w zakresie
od H1 do H8. Aby lampa reagowała na polecenia pilota, należy go ustawić na ten sam kanał co lampę.
Jeżeli posiadasz więcej niż jedną lampę, włączanie
oraz regulacja jasności może być dokonywana jednocześnie w kilku urządzeniach przypisanych do tej
samej grupy (dostępne jest 8 grup). Zmiana grupy
kontrolowanej przez pilota może być regulowana za
pomocą przycisków CH+ / CH-.
f) Regulacja temperatury koloru
Lampa YN300 III została wyposażona w dwa filtry
CT. W celu zmiany temperatury barwowej lampy po
prostu włóż jeden z filtrów w kanał montażu filtrów.
g) Bezprzewodowa kontrola przyciemniania
Bezprzewodowy pilot zdalnego sterowania dołączony
do lampy YN300 III posiada możliwość regulacji ja-
sności oraz włączania i wyłączania lampy LED. Mak-
symalny zasięg pilota wynosi 15m.
h) Bezprzewodowa kontrola za pomocą smartfona
Istnieje możliwość kontroli lampy YN300 III za po-
średnictwem smartfona (wsparcie dla systemu An-
droid 4.3; Bluetooh w wersji 4.0 i nowszych /
IOS7.0; IPhone 4S oraz dla nowszych modeli). Aplikację można ściągnąć bezpośrednio z oficjalnej strony YONGNUO lub przez zeskanowanie kodu 2D znajdującego się na opakowaniu.
Interfejs aplikacji mobilnej
DANE TECHNICZNE
ROZWIĄZYWANIE PROBLEMÓW
Uruchomienie oraz regulacja jasności
a) Naciśnij przycisk zasilania w celu włączenia urządze-
nia, a następnie przekręć pokrętło w prawo w celu
zwiększenia jasności lub w lewo w celu zmniejszenia
jasności świeceni lampy LED.
b) Tryby regulacji jasności
Lampa YN300 III została wyposażona w dwa tryby
regulacji jasności. Pierwszy tryb pozwala na regulację zgrubną a drugi na regulację precyzyjną (dostrajanie). Dwa tryby regulacji w znaczny sposób ułatwiają regulację jasności lampy. Przez naciśnięcie
e) Użycie zewnętrznych źródeł zasilania
Zaleca się stosowanie zasilacza YONGNUO w połączeniu z lampą LED YN300 III w celu wydłużenia cza-
su pracy lampy. Podczas używania zasilacza lampa
przestanie pobierać energię z akumulatora, jedno-
cześnie akumulator nie będzie ładowany.
Polaryzacja zewnętrznej części złącza wtyku jest do-
datnia, a wewnętrzna jest ujemna. Napięcie wejściowe wynosi 8V a prąd 5A.
Uwaga: Jeśli lampa YN300 III będzie używany z zasilaczami innych marek, powstałe uszkodzenia nie bę-
dą podlegać naprawom gwarancyjnym.
