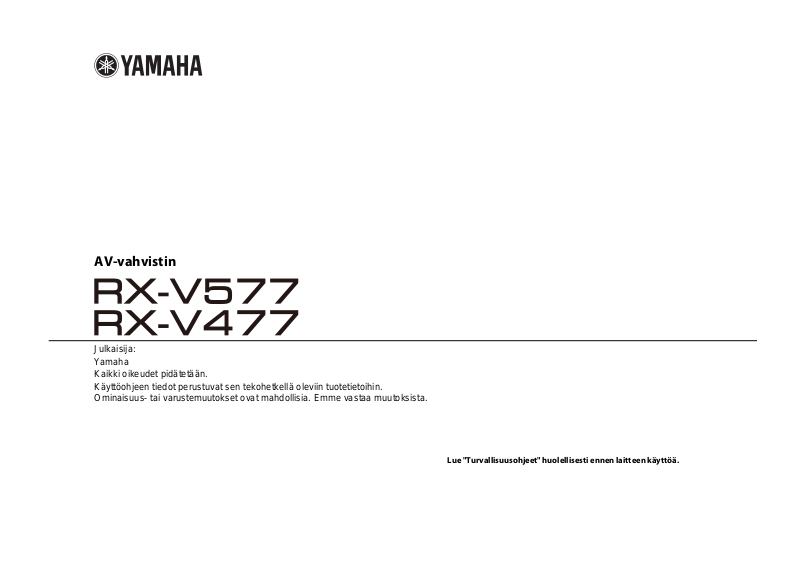

Page 1

AV-vahvistin

Julkaisija: Yamaha Kaikki oikeudet pidätetään. Käyttöohjeen tiedot perustuvat sen tekohetkellä oleviin tuotetietoihin.

Ominaisuus- tai varustemuutokset ovat mahdollisia. Emme vastaa muutoksista.

Lue "Turvallisuusohjeet" huolellisesti ennen laitteen käyttöä.

Page 2

SISÄLTÖ

Tarvikkeet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

OMINAISUUDET 5

Mitä tällä laitteella voi tehdä. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Laitteen rakenne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Etulevy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Etulevyn merkkivalot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Takalevy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Kauko-ohjain . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

VALMISTELU 11

Käyttöönotto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

1 Kaiuttimien sijoittaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

2 Kaiuttimien kytkeminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

5.1-kanavainen kaiutinjärjestelmä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

7.1-kanavainen kaiutinjärjestelmä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Bi-amp-kytkettävät etukaiuttimet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Zone B-kytkennät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Liittimet ja kaapelit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

3 Television kytkeminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

4 Lisälaitteiden kytkeminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

BD/DVD-soitin ja muut laitteet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Audiolaitteiden kytkeminen (esim. CD-soitin) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Kytkentä etulevyn liittimiin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

5 FM- ja AM-antennien kytkeminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

6 Verkkokytkentä (LAN-kaapelilla) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

7 Tallentavien laitteiden kytkeminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

8 Verkkojohto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

9 Kuvaruutuvalikon kieli. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

10 Langaton verkkoyhteys (vain RX-V577) . . . . . . . . . . . . . . . . . . . . . . . 28

Langattoman antennin kytkeminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Kytkentätavan valinta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Tämän laitteen langaton verkkokytkentä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Mobiililaitteesta suora yhteys tähän laitteeseen (Wireless Direct) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

11 Automaattiset kaiutinasetukset (YPAO) . . . . . . . . . . . . . . . . . . . . . . . 38

Virheviestit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

Varoitukset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

TOISTO 42

Toiston perustoiminnot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Ohjelmalähteen ja suosikkiasetusten valitseminen yhdellä

painikkeella (SCENE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

SCENE-toimintosarjan asetukset. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Äänentoistotapa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Stereoäänikenttä (CINEMA DSP 3D). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

Äänen kuuntelu muokkaamattomana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

Puhdas äänentoisto (Direct) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

Basson tehostus (Extra Bass) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

Pakatun musiikin äänenlaadun parantaminen (Compressed Music Enhancer) . . . . . . . . . . . . . . . . . . . . . . .48

Viritin (FM/AM) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Taajuuden valintatarkkuus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49

Viritystaajuuden valinta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49

Asemien tallennus muistiin (automaattihaku ja -tallennus) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50

RDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

Musiikin toisto iPodista . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

iPod-kytkentä. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Fi 2

Page 3

iPodin ohjelman toisto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

USB-laitteen musiikin toisto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

USB-muistilaitteen kytkentä. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

USB-laitteen ohjelman toisto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Musiikin toisto mediapalvelimelta (PC/NAS) . . . . . . . . . . . . . . . . . . . . . . 60

Median jakamisen asetukset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Musiikin toisto tietokoneelta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Internet-radion kuuntelu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Internet-radion kuuntelu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Radioasemien tallentaminen muistipaikoille (muistipaikat) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Ohjelman toisto AirPlayn välityksellä. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

iTunesin/iPodin ohjelman toisto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Musiikin toisto useassa huoneessa (vain RX-V577). . . . . . . . . . . . . . . . . 69

Zone B-kytkennät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Toimintatilan tarkastaminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Etulevyn näyttötietueiden tarkastelu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Eri ohjelmalähteiden toistoasetukset (Option -valikko) . . . . . . . . . . . . 72

OPTION-valikon kohdat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

ASETUKSET 76

Toiminta-asetukset (Setup-valikko) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

SETUP-valikko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

Kaiuttimet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

Ääni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

ECO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

Muita toimintoja. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

Verkko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

Kieliasetus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

Järjestelmäasetukset (ADVANCED SETUP -valikko) . . . . . . . . . . . . . . . . 94

ADVANCED SETUP -valikon asetukset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

Kaiutinimpedanssin asetus (SP IMP.) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

Kauko-ohjaimen ID-koodi (REMOTE ID) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

FM/AM-radion taajuuden muuttaminen (TU) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

Videosignaalin tyyppi (TV FORMAT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .95

Perusasetuksien palautus (INIT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .95

Laiteohjelmiston päivitys (UPDATE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .96

Laiteohjelmiston version tarkastus (VERSION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .96

Laiteohjelmiston (firmware) päivitys verkosta . . . . . . . . . . . . . . . . . . . . 97

LIITE 98

Usein esitettyjä kysymyksiä. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

Vianmääritys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

Virta, järjestelmä ja kaukosäädin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .99

Ääni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .101

Kuva . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .103

FM/AM-radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .103

USB ja verkko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .104

Virheviestit etulevyn näytössä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

Sanasto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

Tietoja audiosignaalista . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .107

Tietoja HDMI- ja videosignaalista . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .108

Verkko. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .108

Yamaha-tekniikkaa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .109

Tuetut laitteet/mediat ja tiedostoformaatit . . . . . . . . . . . . . . . . . . . . . . 109

Videosignaalin tiet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110

HDMI. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111

HDMI Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111

Audio Return Channel -toiminto (ARC). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .112

HDMI-signaaliyhteensopivuus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .113

Takalevy (kaavio) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114

Tavaramerkit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

Hakemisto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119

Fi 3

Page 4

Tar vik keet

30° 30°

Enintään 6 m

Tarkista, että sait seuraavat tarvikkeet laitteen mukana.

 Kauko-ohjain  Paristot (AAA, R03, UM-4) (x 2)

Laita paristot oikein päin.

 AM-antenni  FM-antenni

*Laitteen mukana toimitetaan aluekohtaisesti sopiva varuste.

 YPAO -mikrofoni  CD-ROM (Käyttöohje)

 Easy Setup Guide - Helpot

käyttöönottoasetukset

 Turvallisuusohjeet

 Langaton antenni (vain RX-V577)

Kauko-ohjaimen toimintaetäisyys

• Osoita kauko-ohjaimella laitteessa olevaa kauko-ohjainsignaalien vastaanotinta ilmoitetun käyttöetäisyyden rajoissa.

• Kuvissa on laitemalli RX-V577 (U.S.A.), ellei toisin ilmoiteta.

• Jotkin laitteen kuvatuista toiminnoista ovat käytettävissä vain tietyissä malleissa, joita myydään vain tietyillä maantieteellisillä alueilla.

• Tuotekehityksen ansiosta tuotteen ulkonäköä ja teknisiä ominaisuuksia saatetaan muuttaa ilman ennakkoilmoitusta.

• Tässä käyttöohjeessa laitteen käyttöä kuvataan pääasiassa kauko-ohjaimen painikkeilla.

• Tässä käyttöohjeessa laitteita “iPod” ja “iPhone” kutsutaan nimellä “iPod.” “iPod” tarkoittaa “iPod”- ja “iPhone”-laitetta, ellei toisin mainita.

• tarkoittaa varoitusta, joka koskee laitteen käyttöä ja sen ominaisuuksien rajoituksia.

• kertoo vinkistä, joka parantaa laitteen käytettävyyttä.

Tarvikkeet Fi 4

Page 5

OMINAISUUDET

A V-vahvistin (tämä laite)

Kaiuttimet

BD/DVD-soitin

HDMI-Control

Audio/videosignaali

Television kauko-ohjain

Audiosignaali

HDMI-Control

Audiosignaali

Audio/videosignaali

Käytä television, AV-vahvistimen ja BD/DVD-soittimen yhteisohjaustoimintoja (HDMI Control)

. s. 111

Ohjelmalähteen ja suosikkiasetusten valitseminen yhdellä painikkeella (SCENE)

. s. 43

* vain malli RX-V577

Tukee monia eri ohjelmatyyppejä

• iPod/iPhone

. s. 53

•USB

. s. 57

• Mediapalvelin (PC/NAS)

. s. 60

• Internetradio

. s. 64

•AirPlay

. s. 67

iPod/iPhone

USB-laite

Audiosignaali

Ohjelma verkosta

T ukee 2 - 5.1-kanavaista (ja 7.1-kanavaista*) kaiutinkokoonpanoa. Voit nauttia erilaisista akustisista ympäristöistä monilla eri tyyleillä.

• Ota käyttöön parhaat mahdolliset, kuunteluhuoneeseesi sopivat kaiutinasetukset automaattisesti (YPAO)

. s. 38

• Stereo- ja monikanavaäänen toisto siten, että äänikenttä kuulostaa todelliselta elokuvateatterin tai konserttisalin äänikentältä (CINEMA DSP)

. s. 45

• Pakatun musiikin äänenlaadun parantaminen (Compressed Music Enhancer)

. s. 48

• Musiikin toisto useissa huoneissa (monihuonekäyttö) (Zone B)*

. s. 69

3D- ja 4K Ultra HD-signaali on tuettu

Langaton verkkokytkentä*

. s. 25

* vain malli RX-V577

Laitteen toiminnot

OMINAISUUDET ❱ Laitteen toiminnot Fi 5

Page 6

Paljon hyödyllisiä toimintoja!

BD/DVD

-soitin

Peli-

konsoli

Kannettava audiosoitin

Digisovitin

HDMI-Control

TV:n audiosignaali

Videosignaali

erillislaitteesta

Hyödyllisiä vinkkejä

❑ Erillislaitteiden kytkeminen (s. 21)

Laitteessa on useita HDMI-liittimiä sekä erilaisia tulo- ja lähtöliittimiä erillisille videolaitteille kuten BD/DVD-soittimelle ja audiolaitteille kuten CD-soittimelle, pelikonsoleille, kannettaville audiosoittimille jne.

❑ Kuuntele television ääntä tilaäänenä vain

Jos käytössä on ARC-toimintoa tukeva te levisio, sin un tarv itsee kytkeä vain yksi HDMI-kaapeli television ja tämän laitteen välille saadaksesi videosignaalin tästä laitteesta televisioon, audiosignaalin televisiosta tähän laitteeseen ja HDMI-ohjaussignaalit kulkemaan laitteiden välillä.

❑ Helppo käyttö ja musiikin toisto

Älypuhelimelle/tabletille tarkoitetulla sovelluksella “AV CONTROLLER” voit ohjata tätä laitetta iPhonesta, iPadista,

yhden HDMI-kaapelin välityksellä (ARC: Audio Return Channel) (s. 19)

langattomasti iPhonesta tai Android™-laitteesta

iPod touchista ja Android-laitteesta. Lisätietoja verkkosivuiltamme.

❑ Luo kolmiulotteisia äänikenttiä (s. 45)

Virtual Presence Speaker (VPS, virtuaalinen etutehostekaiutin) luo kolmiulotteisen äänikentän kuunteluhuoneeseen (CINEMA DSP 3D).

❑ Tilaäänen toisto viidellä huonetilan

etuosaan sijoitetulla kaiuttimella (s. 46)

Voit nauttia tilaäänestä, vaikka takakaiuttimet sijoitetaan huonetilan etuosaan.

❑ Nauti puhtaasta hifi-äänentoistosta (s. 48)

Kun Direct-toiminto on käytössä, laite toistaa valitsemasi lähteen hifi-laatuisena siten, että ääni kiertää äänenkäsittelypiireissä mahdollisimman vähän.

❑ Vähäinen virrankulutus

ECO-toiminto (virransäästötoiminto) auttaa ympäristöystävällisen kotiteatterin rakentamisessa - (s. 88).

Tämän laitteen video/audiotuloliittimiin kytketään oletuksen mukaan tietty laite (liittimiin on merkitty oletuslaite). Mitä tehdä, jos haluat kytkeä liittimiin jonkin muun erillislaitteen?

Muuta video/audiotuloliittimen audioasetus vastaamaan niitä liittimiä, joihin kytkit erillislaittee n. Tee valinta “Option”-valikon kohdassa “Audio In”(s. 22).

Kuva ja ääni eivät etene samaa tahtia.

Säädä kuvan ja äänen viivettä “Setup”-valikon kohdassa “Lipsync” (s. 86).

Haluat kuunnella ohjelman äänen television kaiuttimista.

Määritä “Setup”-valikon kohtaan “Audio Output”, mihin tähän laitteeseen tulevat audiosignaalit ohjataan (s. 83). Voit valita kohteeksi television kaiuttimet.

Haluat vaihtaa valikkokielen.

Tee kieliasetus “Setup”-valikon kohdasta “Language” (englanti, japani, ranska, saksa, espanja, venäjä, italia, kiina) (s. 27).

Haluat päivittää laiteohjelmiston.

Päivitä tämän laitteen laiteohjelmisto “Setup”-valikon kohdasta “Network Update” (s. 97) tai "ADVANCED SETUP"-valikon kohdasta "UPDATE" (s. 96).

Voit muutta a laitteen toimintaa monien asetusten kautta. Lisätietoja seuraavilla sivuilla:

• SCENE-toimintosarjat (s. 43)

• Ohjelmalähdekohtaiset äänen/kuvan asetukset sekä signaalitiedot (s. 72)

• Eri toimintojen asetukset (s. 77)

• Järjestelmäasetukset (s. 94)

OMINAISUUDET ❱ Laitteen toiminnot Fi 6

Page 7

Laitteen rakenne ja toiminnot

INFO (WPS)

MEMORY

PRESET

FM AM

TUNING

CONTROL

BD DVD

NET

RADIO

INPUT

SCENE

YPAO MIC

PHONES

SILENT

CINEMA

STRAIGHT

DIRECT

AUDIO

VOLUME

AUX

TONE

PROGRAM

5V 1A

4:A2 3561 789

JDFG

IHCE

Etulevy

1 O Virtapainike

Tämä laite toimintatilaan / pois toimintatilasta (valmiustilaan).

2 Valmiustilan merkkivalo

Merkkivalo palaa seuraavissa tapauksissa, kun tämä laite on valmiustilassa:

• HDMI Control on käytössä (s. 83)

• Standby Through on käytössä (s. 83)

• Network Standby on käytössä (s. 92)

• iPod latautuu (s. 53)

3 YPAO MIC-liitin

Kytke tähän mukana toimitettu YPAO-mikrofoni (s. 38).

4 Kauko-ohjaussignaalien vastaanotin

Vastaanottaa kauko-ohjaussignaalit (p.4).

5 INFO (WPS)-painike

Valitsee etulevyn näytön tietueen (s. 71). (vain malli RX-V577) Avaa langattoman LAN-kytkentävalikon (yhteydenmuodostus

WPS-painiketta painamalla), kun pidät painikkeen painettuna 3 sekunnin ajan (s. 30).

6 MEMORY-painike

FM/AM-asemien tallennus muistipaikoille (s. 50).

7 PRESET-painikkeet

FM/AM-aseman valinta muistipaikalta (s. 51).

8 FM- ja AM- painikkeet

Valitsee FM- tai AM-taajuuskaistan (s. 49).

9 TUNING-painikkeet

Valitsee radiotaajuuden (s. 49).

0 Etulevyn näyttö

Näyttötietueet (s. 8).

A DIRECT-painike

Direct-toiminto käyttöön / pois käytöstä (s. 48).

B PHONES-liitin

Kytke tähän kuulokkeet.

C INPUT-painikkeet

Ohjelmalähteen valinta.

D TONE CONTROL-painike

Sävynsäätö. Korkeiden ja matalien taajuuksien kuuluvuuden säätö (s. 73).

E SCENE-painikkeet

Ohjelmalähteen ja äänentoisto-ohjelman valinta yhdellä painikkeella. Samalla tämä laite kytkeytyy automaattisesti toimintatilaan, jos se on valmiustilassa (s. 43).

F PROGRAM-painikkeet

Valitsee ääniohjelman ja tilaäänidekooderin (s. 44).

G STRAIGHT-painike

Suora dekoodaus käyttöön / pois käytöstä (s. 47).

H AUX-liitin

Kannettavan laitteen kytkentä, esim. kannettava audiosoitin (s. 24).

I USB-liitin

USB-muistilaitteen (s. 57) tai iPodin kytkentä (s. 53).

J VOLUME-säädin

Säätää äänenvoimakkuuden.

OMINAISUUDET ❱ Laitteen rakenne ja toiminnot Fi 7

Page 8

Etulevyn näyttö (ilmaisimet)

CHARGE

1 2

OUT

ECO

SP IMP.••8 MIN

23 6541 7

SLEEP

ENHANCER

STEREO

TUNED

PARTY

ZONEAZONE

MUTE

VOL.

ADAPTIVE DRC

VIRTUAL

9 9

1 HDMI

Laite vastaanottaa tai antaa eteenpäin HDMI-signaaleja.

OUT

Laite antaa eteenpäin HDMI-signaalia.

2 ENHANCER

Käytössä Compressed Music Enhancer -toiminto (s. 48).

3 CINEMA DSP

Käytössä CINEMA DSP -toiminto (s. 45) tai CINEMA DSP 3D

-toiminto (s. 45).

4 STEREO

Viritin vastaanottaa FM-stereosignaalia.

TUNED

Viritin vastaanottaa FM/AM-radiosignaalia.

5 SLEEP

Palaa, kun uniajastin on käytössä.

6 MUTE

Vilkkuu, kun äänentoisto on mykistetty.

7 Äänenvoimakkuuden ilmaisin

Käytössä oleva äänenvoimakkuus.

8 ECO

Valo palaa, kun ekotoiminto on käytössä (s. 88).

9 Nuolet

Ilmoittaa, mitä kauko-ohjaimen nuolipainikkeita voit käyttää nyt.

0 Vaihtuvan tiedon näyttö

Tämänhetkinen toimintatila (ohjelmalähteen nimi, äänentoisto-ohjelman nimi jne.) Voit vaihtaa tietuetta painamalla INFO (s. 71).

A Signaalivoimakkuus (vain malli RX-V577)

Ilmaisee langattoman signaalin voimakkuuden (s. 28).

B ZONE-ilmaisimet (vain malli RX-V577)

Ilmaisee, mihin huonetilaan äänisignaali ohjautuu tästä laitteesta (s.

70).

CDB

C Kaiuttimien ilmaisimet

Ilmaisevat, mistä kaiutinliittimistä lähtee eteenpäin äänisignaali.

L Etukaiutin (vasen) R Etukaiutin (oikea) C Keskikaiutin SLTakakaiutin (vasen) SRTakakaiutin (oikea) SBLTakatehostekaiutin (vasen)* SBRTakatehostekaiutin (oikea)* SB Takatehostekaiutin* SW Subwoofer

* vain malli RX-V577

D ADAPTIVE DRC

Käytössä Adaptive DRC -toiminto (s. 73).

OMINAISUUDET ❱ Laitteen rakenne ja toiminnot Fi 8

Page 9

Taka le vy

FRONT CENTER SURROUND

SINGLE

SURROUND BACK/BI AMP

/ZONE B

AV 1

AV 2

AV 3

AV 5

AV 6

OPTICAL COAXIAL COAXIAL

(

)

COMPONENT

VIDEO

COMPONENT

VIDEO

MONITOR OUT

OUT

AV 4

NETWORK

ANTENNA

SPEAKERS

HDMI 1

(

BD/DVD

)

HDMI 2

HDMI 3

HDMI 4

HDMI

OUT

ARC

(

RADIO

)

SUBWOOFER

PRE OUT

HDMI 5

DC OUT

5V 0.5A

HDMI 6

(

NET

)

WIRELESS

0 AB8

3 654

* Audio/videolähtöliittimet on ympäröity laitteessa

valkoisella värillä kytkentöjen tekemisen helpottamiseksi.

(malli RX-V577 U.S.A.)

1 ANTENNA -liittimet

Liitin FM- ja AM-antenneille (s. 24).

2 HDMI OUT-liitin

Kytkentäliitin HDMI-yhteensopivalle televisiolle ja eteenpäin lähtevälle video/audiosignaalille (s. 19). Jos käytössä on ARC-toiminto, television audiosignaali voidaan ottaa tähän laitteeseen HDMI OUT-liittimen kautta.

3 HDMI 1–6 -liittimet

Liitin, johon voidaan kytkeä HDMI-yhteensopiva ohjelmalähde ja joka pystyy ottamaan audio- videosignaalia tähän laitteeseen (s.

21).

4 NETWORK-liitin

Tämän laitteen kytkentä verkkoon kaapelilla (s. 25).

5 WIRELESS-liitin (vain malli RX-V577)

Liitin, johon kytket tämän laitteen mukana toimitetun langattoman antennin (s. 28).

6 Verkkojohto

Pistorasiaan (s. 26).

7 AV 1–6 -liittimet

Liitin, johon voidaan kytkeä video/audio-ohjelmalähde ja joka pystyy ottamaan video/audiosignaalia tähän laitteeseen (s. 21).

8 AV OUT -liittimet

Liitin, joka ohjaa video/audiosignaalin tästä laitteesta eteenpäin tallentavaan laitteeseen (esim. videonauhuriin) (s. 26).

9 MONITOR OUT -liittimet

COMPONENT VIDEO-liittimet:

Liitin, johon voidaan kytkeä komponenttivideosignaalia tukeva televisio ja josta voidaan ohjata eteenpäin videosignaalia (s. 21).

VIDEO-liitin:

Liitin, johon voidaan kytkeä komposiittivideosignaalia tukeva televisio ja josta voidaan ohjata eteenpäin videosignaalia (s. 21).

0 SUBWOOFER PRE OUT 1–2 -liittimet (RX-V577)

SUBWOOFER PRE OUT -liitin (RX-V477)

Kytkentäliitin aktiivisubwooferille (subwooferille, jossa on sisäinen vahvistin) (s. 16).

• (vain malli RX-V577) Voit kytkeä tähän laitteeseen kaksi aktiivisubwooferia (subwooferia, jossa on sisäänrakennettu vahvistin).

A DC OUT -liitin

Virransyöttö Yamaha AV -lisälaitteeseen. Lisätietoja lisälaitteen käyttöohjeesta.

B SPEAKERS -liittimet

Kytkentäliitin kaiuttimille (s. 16).

• SURROUND BACK/BI AMP/ZONE B-liittimet ovat vain mallissa RX-V577.

C VOLTAGE SELECTOR

[Malli General] Aseta valitsin paikallisen jännitteen mukaan (s. 26).

OMINAISUUDET ❱ Laitteen rakenne ja toiminnot Fi 9

Page 10

Kauko-ohjain

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

2 3

5 6

1 Kauko-ohjaussignaalien lähetin

Lähettää infrapunasignaaleja.

2 TRANSMIT-merkkivalo

Palaa, kun kauko-ohjain lähettää infrapunasignaaleja.

3 SLEEP-painike

Uniajastin kytkee laitteen automaattisesti valmiustilaan valitsemasi ajan kuluttua. Määritä toiminta-aika painelemalla painiketta (120 min, 90 min, 60 min, 30 min, off).

4 Ohjelmalähteen valintapainikkeet

Ohjelmalähteen valinta.

HDMI 1–6 HDMI 1–6 -liittimet AV 1–6 AV 1–6 -liittimet AUX AUX -liitin (etulevyssä) USB USB -liitin (etulevyssä) NET Verkkolähteet (valitse haluamasi verkkolähde

painelemalla painiketta)

5 Radion ohjauspainikkeet

FM/AM radion kuuntelu (s. 49)

FM FM-radio. AM AM-radio. MEMORY FM/AM-asemien tallennus muistipaikoille. PRESET Muistissa olevan aseman kuuntelu. TUNING Valitsee radiotaajuuden.

6 INFO-painike

Valitsee etulevyn näytön tietueen (s. 71).

7 Äänentoistotavan valintapainikkeet

Valitsee äänentoisto-ohjelman (s. 44).

8 SCENE-painikkeet

Ohjelmalähteen ja äänentoisto-ohjelman valinta yhdellä painikkeella. Samalla tämä laite kytkeytyy automaattisesti toimintatilaan, jos se on valmiustilassa (s. 43).

9 SETUP-painike

Avaa Setup-asetusvalikon (s. 76).

0 Valikkojen ohjauspainikkeet

Nuolipainikkeet Valitsee valikon tai asetuksen. ENTER Vahvistaa tekemäsi valinnan. RETURN Siirtyy edelliselle valikkosivulle.

A MODE-painike

Valitsee FM-radiovastaanottoon äänityypin “Stereo” tai “Mono” (s.

49). Valitsee iPodin ohjaustilan (s. 55).

B Erillislaitteen ohjauspainikkeet

iPodin (s. 53) tai USB-muistilaitteen (s. 57) tai tietokoneen (PC)/NAS-palvelimen (s. 60) sisältämien tiedostojen toiston ohjaus. Tähän laitteeseen HDMI-kaapelilla kytketyn ohjelmaa toistavan laitteen toistotoimintojen tai valikkojen hallinta.

• Ohjelmalähdelaitteen on tuettava HDMI Control -toimintoa. Yamaha ei kuitenkaan voi taata kaikkien HDMI Control-yhteensopivien laitteiden toimivuutta.

C RECEIVER O-painike

Tämä laite toimintatilaan / pois toimintatilasta (valmiustilaan).

D ZONE-painikkeet

Salli/estä äänisignaalin ohjaus Zone A- tai Zone B-huoneeseen (s. 70).

• ZONE-painikkeet toimivat vain mallissa RX-V577.

E OPTION-painike

Avaa OPTION-valikon (s. 72).

F VOLUME-painikkeet

Säätää äänenvoimakkuuden.

G MUTE-painike

Äänen mykistys.

OMINAISUUDET ❱ Laitteen rakenne ja toiminnot Fi 10

Page 11

KÄYTTÖÖNOTTO

Laitteen käyttöönotto

1 Kaiuttimien sijoittaminen (s. 12)

2 Kaiuttimien kytkeminen (s. 16)

3 Television kytkentä (s. 19)

Ohjelmaa toistavien laitteiden

kytkeminen (s. 21)

5 FM/AM-antennien kytkeminen (s. 24)

6 Verkkokytkentä (LAN-kaapelilla) (s. 25)

7 Tallentimien kytkeminen (s. 26)

8 Verkkojohto (s. 26)

9 Valikkokielen valitseminen (s. 27)

Langaton verkkoyhteys (vain RX-V577) (s.

28)

Valitse kaiutinkokoonpano kaiuttimien lukumäärän perusteella. Sijoittele kaiuttimet huoneeseen.

Kytke kaiuttimet tähän laitteeseen.

Kytke televisio tähän laitteeseen.

Kytke videolaitteet (BD/DVD-soitin tms.) ja audiolaitteet (CD-soitin tms.) tähän laitteeseen.

Kytke mukana toimitetut FM- ja AM-antennit tähän laitteeseen.

Kytke tämä laite verkkoon erikseen myytävällä verkkokaapelilla.

Kytke tallennuslaitteet tähän laitteeseen.

Kun olet tehnyt kaikki edellä luetellut vaiheet, kytke virtajohto laitteeseen ja pistorasiaan.

Valitse haluamasi kieli kuvaruutuvalikkoihin.

Kytke tämä laite langattomasti verkkoon.

Automaattiset kaiutinasetukset (YPAO) (s.

38)

Valmistelut on nyt tehty. Voit nyt nauttia elokuvista, musiikista, radiosta ja muista ohjelmalähteistä!

Käynnistä kuunteluhuoneeseen parhaiten soveltuvien kaiutinasetusten (kuten kaiutintasoihin ja akustiikkaan vaikuttavien asetusten) automaattivalinta (YPAO).

KÄYTTÖÖNOTTO ❱ Laitteen käyttöönotto Fi 11

Page 12

1 2 3 4 5 6 7 8 9 10 11

1 Kaiuttimien sijoittaminen

Valitse kaiutinkokoonpano kaiuttimien lukumäärän perusteella. Sijoittele kaiuttimet ja subwoofer huoneeseen. Tässä luvussa on esimerkkejä kaiutinkokoonpanoista.

Varoitus!

• [mallit U.S.A. ja Canada] Perusasetusten käytön aikana laite pystyy käyttämään 8-ohmisia kaiuttimia. Jos käytössäsi on 6 ohmin kaiuttimet, aseta tämän laitteen kaiutinimpedanssiksi "6 Ω MIN". Lisätietoja kaiuttimien impedanssiasetuksesta, (s.

15).

• [muut kuin mallit U.S.A. ja Canada] Käytä kaiuttimia, joiden impedanssi on vähintään 6 Ω.

Kaiutinjärjestelmä (kanavien lukumäärä)

Kaiutintyyppi Kuva Toiminto

Etu (v) FL Etu (o) FR ●●●●●●● Keski C Toistaa keskikanavan äänen (kuten elokuvan puheosuudet ja lauluosuudet). ●●●● ● Taka (v) SL

Taka (o) SR ●●●

Takatehoste (v)*

Takatehoste (o)**

Takatehoste*

Subwoofer SW

Toistavat vasemman ja oikean etukanavan äänen (stereo).

Toistavat vasemman ja oikean takakanavan äänen.

SBL

Toistavat oikean/vasemman takatehostekanavan äänen.

SBR ●

SB Toistaa oikean ja vasemman takatehostekanavan äänen yhdistettynä. ●

Toistaa LFE-kanavan (low-frequency effect) matalat tehosteäänet ja vahvistaa muiden kanavien bassoääniä. Tämä kanava merkitään lukemalla "0.1".

7.1*16.1*

●●●●●●●

●●●

●

●●●●●●●

5.1

(Virtual CINEMA FRONT)

●*

4.1 3.1 2.1

●

*1 vain malli RX-V577 *2 Sijoita takakaiuttimet huonetilan etuosaan ja valitse "Setup"-valikosta asetus "Virtual CINEMA FRONT" (s. 81) - "On".

• RX-V577 tukee 2 - 7.1-kanavaista kaiutinkokoonpanoa, RX-V477 tukee 2 - 5.1-kanavaista kaiutinkokoonpanoa.

• (vain malli RX-V577) Voit kytkeä tähän laitteeseen kaksi aktiivisubwooferia (subwooferia, jossa on sisäänrakennettu vahvistin). Jos kytket tähän laitteeseen kaksi subwooferia, ne toistavat samaa ääntä.

KÄYTTÖÖNOTTO ❱ Kaiuttimien sijoittaminen Fi 12

Page 13

30 cm tai enemmän

10° - 30°10° - 30°

1 2 3 4 5 6 7 8 9 10 11

7.1-kanavainen kaiutinkokoonpano (vain malli RX-V577)

399

6.1-kanavainen kaiutinkokoonpano (vain malli RX-V577)

5.1-kanavainen kaiutinjärjestelmä

5.1-kanavainen kaiutinjärj. huonetilan etuosaan (Virtual CINEMA FRONT)

• Sijoita takakaiuttimet huoneen etuosaan. Valitse "Setup"-valikosta asetus "Virtual CINEMA FRONT" (s. 78) - "On".

• Tilaäänikenttä kuuluu, vaikka käytössä ei olisi keskikaiutinta (Front 4.1-kanavainen kaiutinjärjestelmä)

KÄYTTÖÖNOTTO ❱ Kaiuttimien sijoittaminen Fi 13

Page 14

10° - 30°10° - 30°

1 2 3 4 5 6 7 8 9 10 11

4.1-kanavainen kaiutinjärjestelmä

3.1-kanavainen kaiutinjärjestelmä

2.1-kanavainen kaiutinjärjestelmä

KÄYTTÖÖNOTTO ❱ Kaiuttimien sijoittaminen Fi 14

Page 15

O (virta)

STRAIGHT

1 2

PARTY

VIRTUAL

VOL.

MUTE

ENHANCER

STEREO

TUNED

SLEEP

OUT

ECO

CHARGE

ADAPTIVE DRC

ZONE2AZONE

SP IMP.••8¬MIN

1 2 3 4 5 6 7 8 9 10 11

■ Kaiutinimpedanssi

[mallit U.S.A. ja Canada] Perusasetuksen käytön aikana laite pystyy käyttämään 8-ohmisia kaiuttimia. Jos käytössäsi on 6

ohmin kaiuttimet, aseta tämän laitteen kaiutinimpedanssiksi "6 Ω MIN".

Kytke virtajohto pistorasiaan ennen kuin kytket kaiuttimet tähän

laitteeseen.

Pidä painettuna etulevyn STRAIGHT-painike, ja paina sitten O (virta)

-painiketta.

Tarkasta, että "SP IMP." tulee etulevyn näyttöön.

4 5

Nyt voit kytkeä kaiuttimet laitteeseen.

Valitse STRAIGHT-painikkeella kohta 6 Ω MIN.

Kytke laite valmiustilaan painamalla O (virta) -painiketta ja irrota virtajohto pistorasiasta.

KÄYTTÖÖNOTTO ❱ Kaiuttimien sijoittaminen Fi 15

Page 16

FRONT CENTER SURROUND

SINGLE

SURROUND BACK/BI AMP

/ZONE B

OR OUT

SPEAKERS

SUBWOOFER PRE OUT

DC OUT

5V 0.5A

Tämä laite (takaa)

• (vain malli RX-V577) Voit kytkeä tähän laitteeseen kaksi aktiivisubwooferia (subwooferia, jossa on sisäänrakennettu vahvistin). Kaksi subwooferia toistavat samaa ääntä.

FRONT CENTER SURROUND

SINGLE

SURROUND BACK/BI AMP

/ZONE B

OR OUT

SPEAKERS

SUBWOOFER PRE OUT

DC OUT

5V 0.5A

Tämä laite (takaa)

• Jos käytössä on vain yksi takatehostekaiutin, kytke se SINGLE-liittimeen (vasen, L).

1 2 3 4 5 6 7 8 9 10 11

2 Kaiuttimien kytkeminen

Kytke kuunteluhuoneeseen sijoitellut kaiuttimet tähän laitteeseen. Seuraavassa kuvassa näet esimerkkikytkennän, jossa tähän vahvistimeen on kytketty 5.1- ja 7.1-kanavainen kaiutinjärjestelmä. Jos valitset muun kaiutinkokoonpanon, kytke kaiuttimet 5.1-kanavaisen kaiutinkokoonpanon ohjeiden mukaan

Varoitus!

• Irrota laitteen verkkojohto pistorasiasta ja kytke subwoofer pois toimintatilasta ennen kuin kytket kaiuttimet.

• Tarkista, ettei kaiutinjohdin koske toiseen johtimeen eikä tämän laitteen metalliosaan. Muuten tämä laite ja kaiuttimet voivat mennä rikki. Jos kaiutinjohdot aiheuttavat oikosulun, etulevyn näyttöön tulee "Check SP Wires", kun kytket tähän laitteeseen virran.

Kytkentäkaapelit (myydään erikseen)

Kaiutinkaapelit (x kaiuttimien lukumäärä)

–

Audiokaapelit (x1: subwooferille)

5.1-kanavainen kaiutinjärjestelmä 7.1-kanavainen kaiutinjärjestelmä

(vain malli RX-V577)

KÄYTTÖÖNOTTO ❱ Kaiuttimien kytkeminen Fi 16

Page 17

FRONT

(Pun.)

- (Musta)

RON

Banaaniliitin

OUT

Audiokaapeli

Tämä laite (takaa)

1 2 3 4 5 6 7 8 9 10 11

■ Kaiutinkaapelien kytkeminen

Kaiutinkaapeleissa on kaksi johdinta. Kytke toinen kaapeli laitteen ja kaiuttimen - (negatiivinen) liittimiin, toinen + (positiivinen) liittimiin. Jos johtimet ovat kytkennän helpottamiseksi eriväriset, kytke musta johdin negatiiviseen ja toinen johdin positiiviseen liittimeen.

a Poista noin 10 mm eristettä jokaisen kaiutinkaapelin

päästä ja kierrä johtimet tiukasti yhte en .

b Kierrä kaiutinliitin auki. c Työnnä paljas johdin liittimen sivussa (yläoikealla tai

alavasemmalla) olevaan aukkoon.

d Kierrä liitin kiinni.

Banaaniliitin

[mallit U.S.A., Canada, China, Australia, General]

a Kiristä kaiutinliitin. b Työnnä banaaniliitin kaiutinliittimen päähän.

Bi-amp -kytkentään sopivat etukaiuttimet

(vain malli RX-V577) Jos käytössäsi on bi-amp -kytkentään sopivat etukaiuttimet,

kytke ne FRONT-liittimiin ja SURROUND BACK/BI-AMP/ZONE B-liittimiin.

Ota bi-amp -toiminto käyttöön kytkemällä ensin laitteen virtajohto pistorasiaan. Valitse sitten Setup-valikossa asetus "Power Amp Assign" - "BI-AMP" (s. 79) .

SPEAKERS

SURROUND BACK/BI AMP

FRONT CENTER SURROUND

/ZONE B

SINGLE

• FRONT- ja SURROUND BACK/BI-AMP/ZONE B -liittimet antavat eteenpäin samaa signaalia.

Varoitus!

• Ennen kuin teet BiAmp-kytkennän, irrota mahdolliset levyt tai

kaapelit, jotka yhdistävät bassoelementin diskanttielementtiin. Lisätietoja kaiuttimien käyttöohjeessa. Ellet tee BiAmp-kytkentää, varmista ennen kaiutinkaapelien kytkemistä, että elementtien välinen levy tai kaapeli on paikallaan.

Zone B-kaiuttimien kytkeminen

(vain malli RX-V577) Monihuonetoiminnon (Zone A/B) ansiosta vahvistin pystyy

toistamaan ohjelmalähteen ohjelmaa kahdessa huoneessa: Zone A- ja Zone B-huoneessa. Zone B-kaiuttimien kytkeminen, katso "Musiikin toisto useassa huoneessa (vain RX-V575)" (s. 69).

• Takatehostekaiuttimet tai kaksoisvahvistetut (bi-amp) etukaiuttimet eivät ole käytettävissä silloin, kun Zone B -toiminto on käytössä.

■ Subwooferin kytkentä

(jossa sisäinen vahvistin)

Kytke subwoofer audiokaapelilla.

• Takatehostekaiuttimia tai Zone B -liittimiin kytkettyjä kaiuttimia ei voi käyttää bi-amp -kytkennän aikana.

KÄYTTÖÖNOTTO ❱ Kaiuttimien kytkeminen Fi 17

Page 18

Tulo/lähtöliittimet ja kaapelit

HDMI-kaapeli

Komponenttivideokaapeli

Videokaapeli

OPTICAL

Optinen digitaalikaapeli

Koaksiaalinen digitaalikaapeli

Stereokaapeli

Stereominiplugi

■ Video/audioliittimet

❑ HDMI-liittimet

Digitaalinen video- ja audiosignaali välittyvät yhden liitännän kautta. Tee kytkentä HDMI-kaapelilla.

• Käytä 19-napaista HDMI-kaapelia, jossa on HDMI-logo. Suosittelemme käyttämään enintään 5,0 metriä pitkää kaapelia signaalin laatuhäviön estämiseksi.

• Tämän laitteen HDMI-liittimet ovat yhteensopivia HDMI Control

-ohjauksen, Audio Return Channel (ARC) -toiminnon, 3D-videon ja 4K Ultra HD -videon eteenpäinsiirron (läpivienti) kanssa.

• Käytä erittäin nopeaa high speed HDMI -kaapelia, jos haluat katsella 3D- tai 4K Ultra HD -videota.

■ Videoliittimet

❑ COMPONENT VIDEO -liittimet

Nämä liittimet välittävät signaalia, joka jakautuu kolmeen osaan: luminanssi (Y), sininen krominanssi (PB) ja punainen krominanssi (PR). Käytä kolmiosaista komponenttivideokaapelia.

❑ VIDEO -liittimet

Nämä liittimet välittävät analogista videosignaalia. Käytä videokaapelia.

■ Audioliittimet

❑ OPTICAL -liittimet

Nämä liittimet välittävät digitaaliaudiosignaalia. Käytä optista digitaalikaapelia. Poista kaapelin päässä mahdollisesti oleva suoja ennen käyttöä.

❑ COAXIAL -liittimet

Nämä liittimet välittävät digitaaliaudiosignaalia. Käytä koaksiaalista digitaalikaapelia.

❑ AUDIO -liittimet

(Stereo L/R -liittimet)

Nämä liittimet välittävät analogista stereoaudiosignaalia. Käytä stereojakkikaapelia (RCA-kaapelia).

(stereominiliitin)

Nämä liittimet välittävät analogista stereoaudiosignaalia. Tee kytkentä stereokaapelilla (miniliitin).

KÄYTTÖÖNOTTO ❱ Tulo/lähtöliittimet ja kaapelit Fi 18

Page 19

Tämä laite

HDMI OUT-liitin

AV 1 (OPTICAL)-liitin

Audiolähtöliitin

(Digital optical)

HDMI-tuloliitin

Tämä laite (takaa)

MONITOR OUT (COMPONENT

VIDEO) -liittimet

Videotuloliitin

(Component video)

AV 1 (OPTICAL)-liitin

Audiolähtöliitin

(Digital optical)

1 2 3 4 5 6 7 8 9 10 11

3 Television kytkeminen

Kytke televisio tähän laitteeseen. Silloin ohjelmalähteistä tähän laitteeseen tuleva videosignaali voidaan siirtää televisioon. Voit ohjata televisio-ohjelman äänen toistumaan tämän laitteen kautta.

Jotta laite toimisi parhaalla mahdollisella tavalla, suosittelemme kytkemään sen televisioon HDMI-kaapelilla.

■ HDMI -yhteys

Kytke tämä laite ja televisio toisiinsa HDMI-kaapelilla ja optisella digitaalikaapelilla.

OUT

HDMI

HDMI 2

HDMI

HDMI 1

(

)

OUT

HDMI

BD/DVD

ARC

Y COMPONENT

VIDEO

OPTICAL COAXIAL COAXIAL

(

)

AV 2

AV 1

ARC

HDMI

VIDEO

OPTICAL

(TV)

AV 3

AV 4

AV 1

AV 5

OPTICAL

• Seuraavissa tapauksissa et kytke digitaalista optista kaapelia television ja tämän laitteen väliin. – TV tukee Audio Return Channel (ARC) -toimintoa – TV vastaanottaa TV-lähetyksiä vain digisovittimesta

• Jos kytket tähän laitteeseen HDMI-ohjausta tukevan television HDMI-kaapelilla, voit ohjata tämän laitteen toimintoja (virrankytkentä, äänenvoimakkuus, tms.) television kauko-ohjaimella.

Tee tarvittavat HDMI-asetukset, jos haluat käyttää HDMI Control -ohjausta ja ARC-toimintoa. Lisätietoja asetuksista, s. 111.

Audio Return Channel -toiminto (ARC)

• ARC-toiminnon avulla audiosignaalit kulkevat kumpaankin suuntaan. Jos siis kytket tähän laitteeseen

yhdellä HDMI-kaapelilla television, joka tukee ARC-toimintoa ja HDMI-ohjausta, voit toistaa ohjelmalähteiden video/audiosignaalia televisiosta tai television audiosignaalia tästä laitteesta.

• ARC-kanavan käyttöä varten sinun on tehtävä kytkentä televisioon HDMI-kaapelilla, joka tukee

ARC-toimintoa.

HDMI

■ Komponentti/komposiittivideokytkentä

Jos kytket jonkin videolaitteen komponenttivideokaapelilla, kytke TV tämän laitteen MONITOR OUT (COMPONENT VIDEO) -liittimiin.

Jos kytket jonkin videolaitteen videokaapelilla, kytke TV tämän laitteen MONITOR OUT (VIDEO) -liittimiin.

• Ellet kytke televisiota tähän laitteeseen HDMI-kaapelilla, tähän laitteeseen HDMI-liitännän kautta tulevaa kuvasignaalia ei saa television kuvaruutuun.

• Käyttö television kuvaruudun kautta on mahdollista vain, jos televisio on kytketty tähän laitteeseen HDMI-kaapelilla.

• Jos katselet televisiota vain digisovittimen kautta, sinun ei tarvitse kytkeä audiokaapelia television ja tämän laitteen välille.

❑ COMPONENT VIDEO-kytkentä (komponenttivideokaapelilla)

COMPONENT

VIDEO

OUT

HDMI

ARC

Y COMPONENT

VIDEO

OPTICAL COAXIAL COAXIAL

(

AV 1

COMPONENT

VIDEO

HDMI 4

HDMI 2

HDMI 1

(

)

BD/DVD

VIDEO

OPTICAL

)

AV 2

AV 3

AV 4

(TV)

AV 1

HDMI 5

HDMI 3

ANTENNA

(

)

RADIO

AV 5

AV 6

HDMI 6

COMPONENT

VIDEO

MONITOR OUT

SUBWOOFER

PRE OUT

OUT

MONITOR OUT

DC O

5V 0.

OPTICAL

KÄYTTÖÖNOTTO ❱ Television kytkeminen Fi 19

Page 20

VIDEO

AV 1

(TV)

OPTICAL

MONITOR OUT

Tämä laite (takaa)

MONITOR OUT

(VIDEO)-liitin

Videotuloliitin

(komposiitti)

Audiolähtöliitin (Digital optical)

AV 1 (OPTICAL)-liitin

1 2 3 4 5 6 7 8 9 10 11

❑ VIDEO (komposiittivideo) -kytkentä (videokaapelilla)

HDMI 4

OUT

HDMI

ARC

Y COMPONENT

VIDEO

OPTICAL COAXIAL COAXIAL

( TV

AV 1

HDMI 2

HDMI 1

(

)

BD/DVD

VIDEO

)

AV 2

AV 3

AV 4

HDMI 5

HDMI 3

ANTENNA

(

)

RADIO

AV 6

AV 5

HDMI 6

COMPONENT

VIDEO

DC O

5V 0.

MONITOR OUT

SUBWOOFER

PRE OUT

OUT

KÄYTTÖÖNOTTO ❱ Television kytkeminen Fi 20

Page 21

HDMI

HDMI 1

(

BD/DVD

)

HDMI 2 HDMI 3 HDMI 4

HDMI 5 HDMI 6

Tämä laite (takaa)

HDMI-lähtöliitin

Videolaite

HDMI 1–6 -liittimet

COAXIAL

OPTICAL

COMPONENT

VIDEO

OPTICAL

( TV )

COAXIAL

COMPONENT

VIDEO

AV 1

AV 2

Tämä laite

AV 1–2

(COMPONENT VIDEO)

-liittimet

Videolähtöliitin

(component video)

Videolaite

Audiolähtöliitin

(Digital optical tai digital coaxial)

AV 1 (OPTICAL)-liitin tai AV 2 (COAXIAL)-liitin

1 2 3 4 5 6 7 8 9 10 11

4 Ohjelmaa toistavien laitteiden kytkeminen

Tässä laitteessa on erilaisia tuloliittimiä, kuten HDMI-tuloliittimet, joihin voit kytkeä erityyppisiä ohjelmalähdelaitteita. Lisätietoja iPodin tai USB-muistilaitteen kytkemisestä seuraavilla sivuilla.

– iPodin kytkentä (s. 53) – USB-muistilaitteen kytkentä (s. 57)

Videolaitteiden kytkeminen (esim. BD/DVD-soitin)

Kytke laitteeseen videolaitteita, esim. BD/DVD-soitin, digisovitin (STB) ja pelikonsoli. Valitse yksi seuraavista kytkentätavoista videolaitteessa olevien audio/videolähtöjen perusteella. Jos videolaitteessa on HDMI-lähtö, suosittelemme HDMI-kytkentää.

• Jos tässä laitteessa käytettävissä oleva video/audiotulojen yhdistelmä ei vastaa videolaitteesi liittimiä, muuta yhdistelmä vastaamaan erillislaitteen lähtöliittimiä (s. 22).

■ HDMI-kytkentä

Kytke tämä laite ja videolaite toisiinsa HDMI-kaapelilla.

HDMI

Jos valitset ohjelmalähteen painamalla HDMI 1–6-painiketta, videolaitteen video- ja audiosignaalit toistuvat tämän laitteen kautta.

• Jos haluat katsella HDMI 1–6-liittimeen tulevaa videota, sinun on kytkettävä televisio tämän laitteen HDMI OUT-liittimeen (s. 19 - 21).

HDMI 2

HDMI 1

(

)

OUT

BD/DVD

ARC

Y COMPONENT

VIDEO

OPTICAL COAXIAL COAXIAL

(

)

AV 2

AV 3

AV 4

AV 1

HDMI 4

HDMI 5

HDMI 3

ANTENNA

(

)

RADIO

AV 6

AV 5

HDMI 6

COMPONENT

VIDEO

MONITOR OUT

SUBWOOFER

PRE OUT

OUT

DC OUT

5V 0.5A

■ Komponenttivideokytkentä

Kytke videolaite tähän laitteeseen komponenttivideokaapelilla ja audiokaapelilla (optinen digitaalikaapeli tai koaksiaalinen digitaalikaapeli). Valitse audiotuloliitäntä (tästä laitteesta) videolaitteessa olevien audiolähtöjen perusteella.

Videolaitteen lähtöliittimet

Videosignaali Audiosignaali

Digital optical AV 1 (COMPONENT VIDEO + OPTICAL)

Component video

Digital coaxial AV2 (COMPONENT VIDEO + COAXIAL)

Analog stereo

HDMI 2

OUT

HDMI

ARC

Y COMPONENT

VIDEO

OPTICAL COAXIAL COAXIAL

( TV

AV 1

HDMI 1

( BD/DVD

)

HDMI

)

VIDEO

AV 2

AV 5

AV 3

AV 4

Jos valitset ohjelmalähteen painamalla AV 1–2-painiketta, videolaitteen video- ja audiosignaalit toistuvat tämän laitteen kautta.

• Jos haluat katsella AV 1–2 (COMPONENT VIDEO)-liittimeen tulevaa videosignaalia, sinun on kytkettävä televisio tämän laitteen MONITOR OUT (COMPONENT VIDEO)-liittimeen (s. 21).

KÄYTTÖÖNOTTO ❱ Ohjelmaa toistavien laitteiden kytkeminen Fi 21

Tämän laitteen tuloliitin

Muuta tuloliittimien yhdistelmää (video &

audio) s. 22.

Page 22

Tämä laite (takaa)

AV 3–6 (VIDEO)-liitin

Videolähtöliitin

(composite video)

Videolaite

Audiolähtöliitin

(digitaalinen koaksiaali tai

analoginen stereo)

Mikä tahansa

AV 3 (COAXIAL)-liitin, AV

4–6 (AUDIO)-liittimet

AV 5

AUDIO

COMPONENT

VIDEO

AV 2 (COMPONENT VIDEO) -liittimet

Videolähtöliitin

(Component video)

AV 5 (AUDIO) -liittimet

Videolaite

Audiolähtöliitin

(Analog stereo)

Tämä laite

1 2 3 4 5 6 7 8 9 10 11

■ Komposiittivideokytkentä

Kytke videolaite tähän laitteeseen videokaapelilla ja audiokaapelilla (koaksiaalinen digitaalikaapeli tai stereokaapeli). Valitse audiotuloliitäntä (tästä laitteesta) videolaitteessa olevien audiolähtöjen perusteella.

Jos valitset ohjelmalähteen painamalla AV 3–6-painiketta, videolaitteen video- ja audiosignaalit toistuvat tämän laitteen kautta.

• Jos haluat katsella AV 3–6 (VIDEO)-liittimeen tulevaa videota, sinun on kytkettävä televisio tämän laitteen MONITOR OUT (VIDEO)-liittimeen (s. 21).

Videolaitteen lähtöliittimet

Videosignaali Audiosignaali

Digital coaxial AV 3 (VIDEO + COAXIAL)

Composite video

Analog stereo AV 4–6 (VIDEO + AUDIO)

Digital optical

HDMI 4

HDMI 2

HDMI 3

HDMI 1

(

)

OUT

HDMI

BD/DVD

ARC

VIDEO

Y COMPONENT

VIDEO

OPTICAL COAXIAL COAXIAL

(

)

AV 2

AV 3

AV 1

ANTENNA

AV 5

AV 4

(

)

RADIO

COMPONENT

OUT

AV 6

HDMI 5

VIDEO

MONITOR OUT

COAXIAL

2 SUBWOOFER PRE OUT

Tämän laitteen tuloliitin

Muuta tuloliittimien yhdistelmää (video &

audio) s. 22.

VIDEO

COAXIAL

■ Muuta tuloliittimien yhdistelmää (video & audio)

Jos tässä laitteessa käytettävissä oleva video/audiotulojen yhdistelmä ei vastaa videolaitteesi liittimiä, muuta yhdistelmä vastaamaan erillislaitteen lähtöliittimiä. Näin voit kytkeä tähän laitteeseen videolaitteen, jossa on seuraavat video/audiolähtöliittimet.

Videolaitteen lähtöliittimet Tämän laitteen tuloliitin

Videosignaali Audiosignaali Videosignaali Audiosignaali

Digital optical HDMI 1–6 AV 1 (OPTICAL)

HDMI

Component video Analog stereo

Composite video Digital optical AV 3–6 (VIDEO) AV 1 (OPTICAL)

❑ Välttämättömät asetukset

Esim. jos kytkit videolaitteen tämän laitteen AV 2 (COMPONENT VIDEO)- ja AV 5 (AUDIO)-liittimiin, muuta asetusta seuraavasti.

HDMI 1

(

)

OUT

HDMI

BD/DVD

ARC

Y COMPONENT

VIDEO

OPTICAL COAXIAL COAXIAL

(

)

AV 2

AV 1

Digital coaxial HDMI 1–6 AV 2–3 (COAXIAL)

Analog stereo HDMI 1–6 AV 4–6 (AUDIO)

AV 1–2

(COMPONENT VIDEO)

HDMI 2

VIDEO

AV 3

HDMI 3

ANTENNA

(

)

RADIO

AV 5

AV 6

AV 4

AV 4–6 (AUDIO)

KÄYTTÖÖNOTTO ❱ Ohjelmaa toistavien laitteiden kytkeminen Fi 22

Page 23

1234

5 6

AUX USB

5 6

NET

ZONE B

ZONE A

RETURN

VOLUME

DVD

NET

RADIO

DISPLAY

ENTER

SETUP

OPTION

RETURN

VOLUME

RADIO

DISPLAY

SETUP

ENTER

OPTION

USB

ZONE A

AV 2

Nuolipainikkeet

Audiolähtöliitin

(digital optical, digital coaxial tai

analog stereo)

AV 1–6 -liittimet

Tämä laite (takaa)

Audiolaite

1 2 3 4 5 6 7 8 9 10 11

Kun olet kytkenyt erillislaitteet (kuten television ja

ohjelmalähdelaitteet) ja tämän laitteen virtajohdon, kytke tämä laite, televisio ja ohjelmalähdelaitteet toimintatilaan.

Valitse AV 2-painikkeella “AV 2” (käytettävä videotuloliitin)

ohjelmalähteeksi.

Paina "OPTION"-painiketta.

Valitse nuolipainikkeilla (/) "Audio In" ja paina ENTER.

CHARGE

OUT

ECO

ENHANCER

STEREO

TUNED

SLEEP

MUTE

VOL.

ADAPTIVE DRC

VIRTUAL

Audio In

Valitse nuolipainikkeilla (

CHARGE

OUT

ECO

ENHANCER

/

) "A V5" (käytettävä audiotuloliitin).

SLEEP

STEREO

TUNED

MUTE

VOL.

ADAPTIVE DRC

VIRTUAL

Audio••••••AV5

Audiolaitteiden kytkeminen (esim. CD-soitin)

Kytke tähän laitteeseen audiolaite (esim. CD-soitin, MD-soitin, levysoitin jne.) Valitse yksi seuraavista kytkentätavoista audiolaitteessa olevien audiolähtöjen perusteella.

Audiolaitteen audiolähtöliittimet Tämän laitteen audiotuloliittimet

Digital optical AV 1 (OPTICAL)

Digital coaxial AV 2–3 (COAXIAL)

Analog stereo AV 4–6(AUDIO)

HDMI 4

HDMI 2

HDMI 1

(

)

OUT

HDMI

BD/DVD

ARC

Y COMPONENT

VIDEO

OPTICAL COAXIAL COAXIAL

(

)

AV 2

AV 3

AV 4

AV 1

Jos valitset ohjelmalähteen painamalla AV 1–6-painiketta, audiolaitteen toistama audiosignaali toistuu tämän laitteen kautta.

HDMI 5

HDMI 3

ANTENNA

(

)

RADIO

COMPONENT

VIDEO

MONITOR OUT

AV OUT

AV 6

AV 5

OPTICAL

COAXIAL

2 SUBWOOFER PRE OUT

OPTICAL

COAXIAL

Paina "OPTION"-painiketta.

Nyt tarvittavat asetukset on tehty. Jos valitset ohjelmalähteeksi "AV 2" painamalla AV 2-painiketta, videolaitteen toistama video- ja

audiosignaali toistuvat tämän laitteen kautta.

KÄYTTÖÖNOTTO ❱ Ohjelmaa toistavien laitteiden kytkeminen Fi 23

Page 24

SCENE

Kannettava audiosoitin

Tämä laite (edestä)

FM-antenni

AM-antenni

Tämä laite

Paina alas Laita sisään Vapauta

1 2 3 4 5 6 7 8 9 10 11

Etulevyn liitin

Kytke etulevyn AUX-liittimeen väliaikaisesti käytettävä laite, esimerkiksi kannettava audiosoitin.

Lopeta ohjelman toisto kytkettävästä laitteesta ja vaimenna tämän laitteen äänenvoimakkuus ennen kytkemistä.

DVD

CONTROL

INPUT

TONE

PROGRAM

Jos valitset ohjelmalähteeksi "AUX" painamalla AUX-painiketta, liittimeen kytketyn laitteen toistama audiosignaali toistuu tämän laitteen kautta.

• Valitse HDMI-kaapeli kytkettävässä laitteessa olevan liitintyypin mukaan.

• Lisätietoja iPodin tai USB-muistilaitteen kytkemisestä, s. 53 ja s. 57.

RADIO

NET

STRAIGHT

AUX

5V 1A

AUDIO

5 FM/AM-antennien kytkeminen

Kytke mukana toimitetut FM- ja AM-antennit tähän laitteeseen. Kiinnitä FM-antennin pää seinään. Kiinnitä AM-antenni tasaiselle alustalle.

HDMI 4

HDMI 2

HDMI 1

(

)

OUT

HDMI

BD/DVD

ARC

Y COMPONENT

VIDEO

OPTICAL COAXIAL COAXIAL

(

)

AV 2

AV 3

AV 4

AV 1

AM-antennin kokoaminen ja kytkeminen

HDMI 5

HDMI 3

ANTENNA

(

)

RADIO

COMPONENT

OUT

AV 5

AV 6

VIDEO

MONITOR OUT

SUBWOOFER PRE OUT

NETWORK

HDMI 6

(

)

NET

DC OUT

5V 0.5A

FRONT CENTER SURROUND

SPEAKERS

SURROUND BACK/BI AMP

/ZONE B

SINGLE

• Kuori vain tarvittava määrä AM-antennin kaapelia.

• AM-antennin johtimissa ei ole napaisuutta.

KÄYTTÖÖNOTTO ❱ FM/AM-antennien kytkeminen Fi 24

Page 25

Network Attached Storage

(NAS)

Internet

Modeemi

Reititin

Verkkokaapeli

Tämä laite (takaa)

1 2 3 4 5 6 7 8 9 10 11

6 Verkkokytkentä (LAN-kaapelilla)

Kytke tämä laite reitittimeen erikseen myytävällä STP-verkkokaapelilla (CAT-5 tai tunnusluvultaan suurempi suora kaapeli).

Voit kuunnella tämän laitteen kautta Internet-radiota sekä mediapalvelimelle, kuten tietokoneelle tai NAS (Network Attached Storage)-palvelimelle, tallennettua musiikkia.

(vain malli RX-V577) Voit kytkeä tämän laitteen langattomasti verkkoon. Lisätietoja, (vain RX-V577) (s. 28)

WAN

LAN

HDMI 4

HDMI 5

NETWORK

HDMI 6

(

)

NET

ANTENNA

(

)

RADIO

COMPONENT

VIDEO

DC OUT

5V 0.5A

MONITOR OUT

SUBWOOFER

PRE OUT

OUT

AV 6

FRONT CENTER

OUT

HDMI

ARC

Y COMPONENT

VIDEO

OPTICAL COAXIAL COAXIAL

( TV

AV 1

HDMI 2

HDMI 3

HDMI 1

(

)

BD/DVD

VIDEO

)

AV 2

AV 5

AV 3

AV 4

• Tietokoneeseen asennettu turvaohjelmisto tai verkkolaitteiston palomuuriasetukset voivat estää tämän laitteen yhteyden verkkolaitteistoon tai Internetiin. Tee siinä tapauksessa tarvittavat muutokset turvaohjelmiston tai palomuurin asetuksiin.

• Jokainen palvelin on kytkettävä samaan aliverkkoon kuin tämä laite.

• Jos haluat käyttää Internet-palveluja, suosittelemme laajakaistayhteyttä.

• Jos käytössä on DHCP-toimintoa tukeva reititin, verkkoasetukset (IP-osoite jne.) määrittyvät automaattisesti tälle laitteelle ilman, että muutat tämän laitteen verkkoasetuksia. Sinun täytyy muuttaa verkkoasetuksia vain, jos reititin ei tue DHCP-toimintoa tai haluat tehdä verkkoasetukset itse (s. 91).

• Voit tarkastaa verkkoasetukset (IP-osoite jne.) Setup-valikon kohdassa "Information" (s. 91).

KÄYTTÖÖNOTTO ❱ Verkkokytkentä (LAN-kaapelilla) Fi 25

Page 26

Tämä laite (takaa )

AV OUT -liittimet

Video- & audiotuloliittimet

Videotallennin

VOLTAGE

SELECTOR

110V– 120V

220V– 240V

Tämä laite (takaa)

VOLTAGE SELECTOR

Pistorasiaan

Tämä laite

1 2 3 4 5 6 7 8 9 10 11

7 Tallentimien kytkeminen

Voit kytkeä audio/videotallentimia AV OUT-liittimiin. Nämä liittimet antavat eteenpäin ohjelmalähteeksi valittua analogista video/audiosignaalia.

• Jos haluat kopioida jonkin videolaitteen toistamaa video/audiosignaalia, kytke videolaite tämän laitteen AV 4–6-liittimiin.

• Jos haluat kopioida jonkin audiolaitteen toistamaa audiosignaalia, kytke audiolaite tämän laitteen AV 4–6tai AUX-liittimiin.

• Muista, että AV OUT-liittimiin voi kytkeä vain tallentavan laitteen.

VIDEO

HDMI 4

OUT

HDMI

ARC

Y COMPONENT

VIDEO

OPTICAL COAXIAL COAXIAL

(

AV 1

HDMI 2

HDMI 1

(

)

BD/DVD

VIDEO

)

AV 2

AV 3

AV 4

HDMI 5

HDMI 3

ANTENNA

(

)

RADIO

COMPONENT

VIDEO

MONITOR OUT

SUBWOOFER

PRE OUT

OUT

AV 5

AV 6

OUT

AUDIO

8 Verkkojohdon kytkeminen

Ennen virtajohdon kytkentää (vain malli General)

Aseta VOLTAGE SELECTOR-valitsin paikallisen jännitteen mukaan. AC 110–120/220–240 V, 50/60 Hz.

• Valitse VOLTAGE SELECTOR-valitsimen asento ENNEN kuin kytket verkkojohdon pistorasiaan. VOLTAGE SELECTOR-valitsimen väärä asento voi rikkoa tämän laitteen ja aiheuttaa tulipaloriskin.

SPEAKERS

SURROUND BACK/BI AMP

CENTER SURROUND

Kun olet tehnyt kaikki edellä luetellut vaiheet, kytke virtajohto laitteeseen ja pistorasiaan.

/ZONE B

SINGLE

CENTER SURROUND

SPEAKERS

SURROUND BACK/BI AMP

/ZONE B

SINGLE

KÄYTTÖÖNOTTO ❱ Tallentimien kytkeminen Fi 26

Page 27

Setup

Speaker HDMI Sound ECO Function Network

Language

English

日本語

Français Deutsch Español ??????? Italiano

Setup

Speaker HDMI Sound ECO Function Network

Language

English

日本語

Français Deutsch Español ??????? Italiano

1 2 3 4 5 6 7 8 9 10 11

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

234

PRESETTU

RETURN

POP-U

MUTE

DISPLAY

AUXUSB

BASS

MODE

234

ENTER

RECEIVER z RECEIVER z

SETUP

MEMOR

INFO

MOVIEMUSI

TRANSMI

LEE

UR. DECODESTRAIGHT

NHANCER

CEN

OPTIO

VOLUME

ZONE

NE B

NIN

DIRECT

RADI

Nuolipainikkeet

9 Valikkokielen valitseminen

Valitse haluamasi valikkokieli: englanti (perusasetus), japani, ranska, saksa, espanja, venäjä, italia, kiina.

Kytke laite toimintatilaan painamalla RECEIVER O.

Kytke televisio toimintatilaan. Valitse televisiosta

kanava, joka näyttää tämän laitteen kautta tulevan kuvasignaalin (HDMI OUT).

• Käyttö television kuvaruudun kautta on mahdollista vain, jos televisio on kytketty tähän laitteeseen HDMI-kaapelilla. Ellet ole käyttänyt HDMI-kaapelia, tee asetukset etulevyn näytön kautta.

Paina "SETUP"-painiketta.

Valit se nuolip ainikkeilla kohta “Language” ja paina

ENTER.

Valit se nuolip ainikkeilla haluamasi kieli.

Sulje valikko painamalla SETUP.

• Etulevyn näytön tietueet näkyvät vain englanniksi.

KÄYTTÖÖNOTTO ❱ Valikkokielen valitseminen Fi 27

Page 28

WIRELESS

Ruuvaa kiinni

Taivuta

Käännä myötäpäivään pystyasentoon

Nivel

voimakasHeikko

1 2 3 4 5 6 7 8 9 10 11

10 Langaton verkkoyhteys (vain RX-V577)

Langattoman antennin kytkeminen

Kytke mukana toimitettu langaton antenni tähän laitteeseen. Muista sammuttaa tämä laite, ennen kuin kytket antennin.

• Älä käsittele antennia liian rajusti. Antenni voi vaurioitua.

• Kun kiinnität antennin, pidä kiinni antennin liitinpäästä ja ruuvaa se tiukasti kiinni WIRELESS-liittimeen.

• Antennin voi taivuttaa vain yhteen suuntaan. Tarkasta nivelen suuntaa ja taivuta antenni oikeaan suuntaan.

• Käytä vain mukana toimitettua antennia.

• Jos pakkaat tämän laitteen, irrota antenni vaurioiden estämiseksi.

• Etulevyn signaalivoimakkuuden ilmaisin näyttää langattoman signaalin voimakkkuuden.

KÄYTTÖÖNOTTO ❱ Langaton verkkoyhteys (vain RX-V577) Fi 28

Page 29

Tämä laite

Langaton reititin

Mobiililaite (kuten iPhone)

Internet

Modeemi

Tämä laite

Mobiililaite (kuten iPhone)

1 2 3 4 5 6 7 8 9 10 11

Kytkentätavan valinta

Valitse yhteyden muodostustapa käytettävissäsi olevan verkkoympäristön perusteella.

■ Kytkentä langattoman reitittimen (tukiaseman) kautta

Kytkentä tämän laite langattomaan reitittimeen (tukiasemaan). Voit toistaa tämän laitteen kautta Internet-radiota, tiedostoja AirPlay-toiminnon välityksellä sekä

mediapalvelimelle, kuten tietokoneelle (PC) tai NAS-palvelimelle, tallennettua musiikkia. Jos lataat älypuhelimeen/tablettiin “AV CONTROLLER” -sovelluksen, voit ohjata tätä laitetta

kyseisellä mobiililaitteella ja toistaa mobiililaitteeseen tallennettuja musiikkitiedostoja tämän laitteen kautta.

Lisätietoja langattomasta verkkoyhteydestä (s. 30).

■ Kytkentä ilman langatonta reititintä (tukiasemaa)

Muodosta mobiililaitteesta suora yhteys tähän laitteeseen. Jos lataat älypuhelimeen/tablettiin “AV CONTROLLER” -sovelluksen, voit ohjata tätä laitetta

kyseisellä mobiililaitteella ja toistaa mobiililaitteeseen tallennettuja musiikkitiedostoja tämän laitteen kautta.

Lisätietoja: Mobiililaitteen suora yhteys tähän laitteeseen (Wireless Direct) (s. 36).

• Et voi käyttää langatonta Wireless Direct -yhteyttä samanaikaisesti LAN-kaapelilla muodostetun verkkoyhteyden (s. 25) tai langattoman LAN-verkkoyhteyden aikana (s. 28).

• Kun Wireless Direct toiminto on käytössä, tämä laite ei pysty muodostamaan internet-yhteyttä. Sen takia et voi silloin käyttää mitään internetpalveluja, esimerkiksi internetradiota.

• Lisätietoja AV CONTROLLER -sovelluksesta Yamahan verkkosivulta.

• Et voi käyttää langatonta LAN-yhteyttä samanaikaisesti LAN-kaapelilla muodostetun yhteyden (s. 25) tai langattoman Wireless Direct -yhteyden aikana (s. 36).

• Jos tämä laite ja langaton reititin (tukiasema) ovat liian kaukana toisistaan, tämä laite ei välttämättä muodosta yhteyttä langattomaan reitittimeen (tukiasemaan). Sijoita siinä tapauksessa laitteet lähemmäs toisiaan.

• Lisätietoja AV CONTROLLER -sovelluksesta Yamahan verkkosivulta.

KÄYTTÖÖNOTTO ❱ Langaton verkkoyhteys (vain RX-V577) Fi 29

Page 30

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

234

PRESET

RETURN

POP-U

MUTE

DISPLAY

AUXUSB

BASS

MODE

234

ENTER

RECEIVER z RECEIVER z

SETUP

Kyllä

Onko sinulla iOS-laite (iPhone/iPod touch)?

Kyllä

A (s. 30)

B (s. 31)

Onko langattomassa reitittimessäsi (tukiasemassa) WPS-painike?

C (s. 32)

Network Connection

Connection Wireless (Wi-Fi)

: ENTEROK : RETURNBack

Wireless (Wi-Fi)

: RETURNBack

: ENTEROK

Select a setup method.

WPS Button

Share Wi-Fi Settings(iOS)

PIN Code

Access Point Scan Manual Setting

1 2 3 4 5 6 7 8 9 10 11

MEMOR

INFO

MOVIEMUSI

TRANSMI

LEE

UR. DECODESTRAIGHT

NHANCER

CEN

OPTIO

VOLUME

NIN

DIRECT

RADI

Nuolipainikkeet

Tämän laitteen langaton verkkokytkentä

Voit yhdistää tämän laitteen langattomaan verkkoon eri tavoilla. Valitse yhteyden muodostustapa käytettävissäsi olevan verkkoympäristön

perusteella.

■ A: iOS-laiteasetusten jakaminen

Voit helposti jakaa langattoman verkon ottamalla käyttöön iOS-laitteen (iPhone/iPod touch) yhteysasetukset.

Ennen kuin jatkat, varmista, että iOS-laitteestasi on yhteys langattomaan reitittimeen.

• iOS-laitteen käyttöjärjestelmän on oltava iOS 5.0 tai uudempi. Lisätietoja tuetuista laitteista, ks. s. 109.

Kytke laite toimintatilaan painamalla RECEIVER O.

Kytke televisio toimintatilaan. Valitse televisiosta

kanava, joka näyttää tämän laitteen kautta tulevan kuvasignaalin (HDMI OUT).

Valitse nuolipainikkeilla (/) "Network" ja paina

ENTER.

Valit se nuolip ainikkeilla (/) "Network Connection"

ja paina ENTER.

Valitse nuolipainikkeilla (/) "Wireless (Wi-Fi)" ja

paina ENTER.

• Tämä laite saattaa muodostaa automaattisesti yhteyden tukiasemaan, johon se on ollut yhteydessä aiemmin. Siinä tapauksessa näkyviin tulee viesti onnistuneesta yhteydenmuodostuksesta. Voit sivuuttaa viestin ja jatkaa seuraavaan vaiheeseen.

Valitse nuolipainikkeilla (/) "Share Wi-Fi

Settings(iOS)” ja paina ENTER.

• Käyttö television kuvaruudun kautta on mahdollista vain, jos televisio on kytketty tähän laitteeseen HDMI-kaapelilla.

Paina "SETUP"-painiketta.

KÄYTTÖÖNOTTO ❱ Langaton verkkoyhteys (vain RX-V577) Fi 30

Page 31

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

234

PRESET

RETURN

POP-U

MUTE

DIS

AUXUSB

BASS

MODE

234

ENTER

RECEIVER z RECEIVER z

SETUP

1 2 3 4 5 6 7 8 9 10 11

MEMOR

INFO

MOVIEMUSI

TRANSMI

LEE

UR. DECODESTRAIGHT

NHANCER

CEN

OPTIO

PLA

DIRECT

RADI

VOLUME

Kytke iOS-laite USB-liittimeen ja avaa iOS-laitteen

näytön lukitus.

AUX

5V 1A

AUDIO

■ B: Yhteydenmuodostus WPS-painikkeella

Voit muodostaa langattoman yhteyden helposti painamalla WPS-painiketta.

Kytke laite toimintatilaan painamalla RECEIVER O.

Pidä painettuna etulevyn IN FO (WPS)-painike yli

kolmen sekunnin ajan.

NIN

Paina kauko-ohjaimen painiketta ENTER.

Napsauta iOS-laitteessa olevan viestin kohtaa

“Allow” (salli).

Kun yhteydenmuodostus on päättynyt, “Completed” tulee

“Press WPS button on Access Point” tulee etulevyyn.

Paina langattoman reitittimen (tukiaseman)

WPS-painiketta.

Kun yhteydenmuodostus on päättynyt, “Connected” tulee etulevyn näyttöön.

Jos näkyviin tulee “Connection fail”, toista uudestaan vaiheesta 1 tai käytä toista yhteydenmuodostuksen tapaa.

TV-ruutuun.

Sulje valikko painamalla SETUP.

• Langattoman reitittimen (tukiaseman) malli saattaa aiheuttaa sen, ettei tämä laite saa siihen yhteyttä. Yritä siinä tapauksessa yhteydenmuodostusta "Access Point Scan"- tai "Manual Setting"-tavalla (s. 32).

• WPS-painikkeella käytettävän langattoman yhteyden asetukset voit määrittää “Setup”-valikon kohdassa “WPS Button” (s. 7) .

KÄYTTÖÖNOTTO ❱ Langaton verkkoyhteys (vain RX-V577) Fi 31

Page 32

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

234

PRESET

RETURN

POP-U

MUTE

DISPLAY

AUXUSB

BASS

MODE

234

ENTER

RECEIVER z RECEIVER z

SETUP

Wireless (Wi-Fi)

: RETURNBack

: ENTEROK

Select a setup method.

WPS Button

PIN Code Share Wi-Fi Settings(iOS) Access Point Scan Manual Setting

1 2 3 4 5 6 7 8 9 10 11

MEMOR

INFO

MOVIEMUSI

TRANSMI

LEE

UR. DECODESTRAIGHT

NHANCER

CEN

OPTIO

VOLUME

NIN

DIRECT

RADI

Nuolipainikkeet

■ C: Muut kytkentävaihtoehdot

Jos langaton reititin (tukiasema) ei tue yhteydenmuodostusta WPS-painikkeella, noudata alla olevia ohjeita määrittääksesi langattoman verkon asetukset.

Kytke laite toimintatilaan painamalla RECEIVER O.

Kytke televisio toimintatilaan. Valitse televisiosta

kanava, joka näyttää tämän laitteen kautta tulevan kuvasignaalin (HDMI OUT).

• Käyttö television kuvaruudun kautta on mahdollista vain, jos televisio on kytketty tähän laitteeseen HDMI-kaapelilla.

Paina "SETUP"-painiketta.

Valitse nuolipainikkeilla (/) "Network" ja paina

ENTER.

Valit se nuolip ainikkeilla (/) "Network Connection"

ja paina ENTER.

Valitse nuolipainikkeilla (/) "Wireless (Wi-Fi)" ja

paina ENTER.

Network Connection

Connection Wireless (Wi-Fi)

: ENTEROK : RETURNBack

Valitse nuolipainikkeilla (/) haluamasi

yhteydenmuodostustapa ja paina ENTER.

Valittavissa on seuraavat yhteydenmuodostustavat.

Voit määrittää WPS-painikkeella muodostettavan

WPS-painike

PIN Code

Share Wi-Fi Settings(iOS)

Access Point Scan

Manual Setting

Mikä on WPS?

WPS (Wi-Fi Protected Setup) on Wi-Fi Alliancen laatima standardi, jonka ansiosta kotiverkko on helppo tehdä.

langattoman yhteyden asetukset televisioon avautuvien valikkojen kautta. Noudata televisioruutuun tulevia ohjeita.

Voit määrittää langattoman yhteyden kirjoittamalla tämän laitteen PIN-koodin langattomaan reitittimeen (tukiasemaan). Tämä tapa on käytettävissä, jos langaton reititin (tukiasema) tukee WPS PIN-koodimenetelmää. Lisätietoja (s. 33).

Katso iOS-laiteasetusten jakaminen (s. 30).

Voit määrittää langattoman yhteyden asetukset etsimällä tukiasemaa. Lisätietoja (s. 33).

Voit määrittää langattoman yhteyden kirjoittamalla tarvittavat tiedot (kuten SSID) itse. Lisätietoja (s. 34).

KÄYTTÖÖNOTTO ❱ Langaton verkkoyhteys (vain RX-V577) Fi 32

Page 33

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

RETURN

POP-U

MUTE

DISPLAY

PRESET

234

AUXUSB

BASS

MODE

234

ENTER

SETUP

Enter the PIN code into the access point.

PIN Code

: RETURNBack

: ENTEROK

PIN Code : 00000000

Access Point Scan

: RETURNCANCEL

: ENTEREdit

SSID:

Security:

Access Point X

WPA-PSK (TKIP)

Connect

Security Key:

Network Connection

OK CANCEL CLEAR

abc_

( ) [ ] { } < > * ! ? # % & . , : ; _ | / \ $ ~^´ ’ ` 0 1 2 3 4 5 6 7 8 9 + - = ← Aa BKSP Space DEL → a b c d e f g h i j k l m n o p q r s t u v w x y z

1 2 3 4 5 6 7 8 9 10 11

MEMOR

INFO

MOVIEMUSI

TRANSMI

LEE

UR. DECODESTRAIGHT

NHANCER

CEN

OPTIO

VOLUME

ECEIVER

NIN

DIRECT

RADI

Nuolipainikkeet

❑ WPS PIN-koodi

Jos valitset yhteydenmuodostustavaksi “PIN Code”, televisioruutuun tulee luettelo käytettävissä olevista tukiasemista.

Valitse nuolipainikkeilla (/) haluamasi tukiasema

ja paina ENTER.

Tämän laitteen PIN-koodi tulee televisioruutuun.

Kirjoita tämän laitteen PIN-koodi langattomaan

reitittimeen (tukiasemaan).

Lisätietoja asetuksista saat langattoman reitittimen (tukiaseman) käyttöohjeessa.

Paina ENTER, niin yhteydenmuodostus alkaa.

Kun yhteydenmuodostus on päättynyt, “Completed” tulee TV-ruutuun.

Jos näkyviin tulee “Not connected”, toista uudestaan vaiheesta 1 tai käytä toista yhteydenmuodostuksen tapaa.

Sulje valikko painamalla SETUP.

❑ Etsii tukiasemaa.

Jos valitset yhteydenmuodostustavaksi “Access Point Scan”, tämä laite alkaa etsiä tukiasemia. Jonkin ajan kuluttua televisioruutuun tulee luettelo käytettävissä olevista tukiasemista.

Valitse nuolipainikkeilla (/) haluamasi tukiasema

ja paina ENTER.

Television kuvaruutuun tulee langattoman yhteyden asetussivu.

Paina "ENTER"-painiketta.

Valitse salasana nuolipainikkeilla ja

ENTER-painikkeella.

Painikkeiden toiminnot

[←]/[→]: Kursori vasemmalle / oikealle. [Aa]: Kirjasinkoko (suur/pienaakkonen). [BKSP]: Poistaa yhden merkin valittuna olevan merkin vasemmalta

[Space]: Lisää välilyönnin. [DEL]: Poistaa valittuna olevan merkin.

Valitse lopuksi "OK", kun haluat palata edelliselle sivulle.

KÄYTTÖÖNOTTO ❱ Langaton verkkoyhteys (vain RX-V577) Fi 33

puolelta.

Page 34

Manual Setting

: RETURNCANCEL

: ENTEREdit

SSID:

Security:

Access Point X

None

Connect

Security Key:

Network Connection

OK CANCEL CLEAR

abc_

( ) [ ] { } < > * ! ? # % & . , : ; _ | / \ $ ~^´ ’ ` 0 1 2 3 4 5 6 7 8 9 + - = ← Aa BKSP Space DEL → a b c d e f g h i j k l m n o p q r s t u v w x y z

1 2 3 4 5 6 7 8 9 10 11

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

RETURN

POP-U

MUTE

DISPLAY

PRESET

234

AUXUSB

BASS

MODE

234

ENTER

SETUP

MEMOR

INFO

MOVIEMUSI

TRANSMI

LEE

UR. DECODESTRAIGHT

NHANCER

CEN

OPTIO

VOLUME

ECEIVER

NIN

DIRECT

RADI

Nuolipainikkeet

Valitse nuolipainikkeilla (/) "Connect" ja paina

ENTER.

Kun yhteydenmuodostus on päättynyt, “Completed” tulee TV-ruutuun.

Jos näkyviin tulee “Not connected”, toista uudestaan vaiheesta 1 tai käytä toista yhteydenmuodostuksen tapaa.

Sulje valikko painamalla SETUP.

❑ Langattoman verkkoyhteyden asetusten määritys

manuaalisesti

Jos valitset yhteydenmuodostustavaksi “Manual Setting”, televisioruutuun tulee langattoman yhteyden asetussivu.

Määritä oman verkkosi SSID (verkon nimi), salausmenetelmä ja salasana.

Valitse nuolipainikkeilla (/) "SSID" ja paina

ENTER.

Kirjoita tukiaseman SSID nuolipainikkeilla ja

ENTER-painikkeella.

Valitse lopuksi "OK", kun haluat palata edelliselle sivulle.

KÄYTTÖÖNOTTO ❱ Langaton verkkoyhteys (vain RX-V577) Fi 34

Page 35

Network Connection

OK CANCEL CLEAR

abc_

( ) [ ] { } < > * ! ? # % & . , : ; _ | / \ $ ~^´ ’ ` 0 1 2 3 4 5 6 7 8 9 + - = ← Aa BKSP Space DEL → a b c d e f g h i j k l m n o p q r s t u v w x y z

1 2 3 4 5 6 7 8 9 10 11

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

RETURN

POP-U

MUTE

DISPLAY

PRESET

234

AUXUSB

BASS

MODE

234

ENTER

SETUP

MEMOR

INFO

MOVIEMUSI

TRANSMI

LEE

UR. DECODESTRAIGHT

NHANCER

CEN

OPTIO

VOLUME

ECEIVER

NIN

DIRECT

RADI

Nuolipainikkeet

Valitse nuolipainikkeilla (/) “Security” ja

nuolipainikkeill a (

/) salausmenetelmä.

Vaihtoehdot

None (Ei mitään), WEP, WPA-PSK (TKIP), WPA-PSK (AES), WPA2-PSK (AES), Mixed Mode (yhdistelmä)

• Jos valitset “None”, yhteys ei välttämättä ole turvallinen, sillä tiedonsiirto ei tapahdu salatusti.

Valitse nuolipainikkeilla (/) "Security Key" ja

paina ENTER.

• Jos valitset “None” vaiheessa 3, tätä kohtaa ei voi valita.

Valitse salasana nuolipainikkeilla ja

ENTER-painikkeella.

Jos valitsit “WEP” vaiheessa 3, kirjoita 5- tai 13-merkkinen salasana tai 10 tai 26 heksadesimaalimerkkiä.

Jos valitsit vaiheessa 3 muun kuin “WEP”, kirjoita 8-63-merkkinen salasana tai 64 heksadesimaalimerkkiä.

Valitse lopuksi "OK", kun haluat palata edelliselle sivulle.

Valitse nuolipainikkeilla (/) "Connect" ja paina

ENTER.

Kun yhteydenmuodostus on päättynyt, “Completed” tulee TV-ruutuun.

Jos näkyviin tulee “Not connected”, tarkasta, että olet kirjoittanut kaikki tiedot oikein, ja toista vaiheesta 1.

Sulje valikko painamalla SETUP.

KÄYTTÖÖNOTTO ❱ Langaton verkkoyhteys (vain RX-V577) Fi 35

Page 36

Network Connection

Connection Wireless Direct

: ENTEROK : RETURNBack

Network Connection

OK CANCEL CLEAR

abc_

( ) [ ] { } < > * ! ? # % & . , : ; _ | / \ $ ~^´ ’ ` 0 1 2 3 4 5 6 7 8 9 + - = ← Aa BKSP Space DEL → a b c d e f g h i j k l m n o p q r s t u v w x y z

1 2 3 4 5 6 7 8 9 10 11

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

234

PRESET

RETURN

POP-U

MUTE

DISPLAY

AUXUSB

BASS

MODE

234

ENTER

RECEIVER z RECEIVER z

SETUP

MEMOR

INFO

MOVIEMUSI

TRANSMI

LEE

UR. DECODESTRAIGHT

NHANCER

CEN

OPTIO

VOLUME

NIN

DIRECT

RADI

Nuolipainikkeet

Mobiililaitteesta suora yhteys tähän laitteeseen (Wireless Direct)

Näin muodostat mobiililaitteesta suoran yhteyden tähän laitteeseen.

• Wireless Direct -yhteys ei välttämättä ole turvallinen, sillä tiedonsiirto ei ole voimakkaasti suojattu. Tämä laite saattaa vastaanottaa toistokomentoja yhteyden muodostaneelta langattomalta laitteelta ilman lupaa.

Kytke laite toimintatilaan painamalla RECEIVER O.

Kytke televisio toimintatilaan. Valitse televisiosta

kanava, joka näyttää tämän laitteen kautta tulevan kuvasignaalin (HDMI OUT).

• Käyttö television kuvaruudun kautta on mahdollista vain, jos televisio on kytketty tähän laitteeseen HDMI-kaapelilla.

Paina "SETUP"-painiketta.

Valitse nuolipainikkeilla (/) "Network" ja paina

ENTER.

Valit se nuolip ainikkeilla (/) "Network Connection"

ja paina ENTER.

Valitse nuolipainikkeilla (/) "Wireless Direct" ja

paina ENTER.

Valitse nuolipainikkeilla (/) “Security” ja

nuolipainikkeilla (

/) salausmenetelmä.

Vaihtoehdot

None (ei mitään), WEP

• Jos valitset “None”, yhteys ei välttämättä ole turvallinen, sillä tiedonsiirto ei tapahdu salatusti.

Valitse nuolipainikkeilla (/) "Security Key" ja

paina ENTER.

• Jos valitset “None” vaiheessa 7, tätä kohtaa ei voi valita.

Valitse salasana nuolipainikkeilla ja

ENTER-painikkeella.

Kirjoita 5- tai 13-merkkinen salasana.

Valitse lopuksi "OK", kun haluat palata edelliselle sivulle.

• Ennen kuin jatkat seuraavaan vaiheeseen, kirjaa muistiin seuraavat tiedot. Tarvitset näitä tietoja, kun määrität mobiililaitteen Wi-Fi-asetukset.

– Televisioruudussa näkyvä SSID – Juuri kirjoittamasi salausavain

KÄYTTÖÖNOTTO ❱ Langaton verkkoyhteys (vain RX-V577) Fi 36

Page 37

1 2 3 4 5 6 7 8 9 10 11

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

RETURN

POP-U

MUTE

DISPLAY

PRESET

234

AUXUSB

BASS

MODE

234

ENTER

SETUP

MEMOR

INFO

MOVIEMUSI

TRANSMI

LEE

UR. DECODESTRAIGHT

NHANCER

CEN

OPTIO

VOLUME

ECEIVER

NIN

DIRECT

RADI

Nuolipainikkeet

Valitse nuolipainikkeilla (/) "Save" ja paina

ENTER.

Asetukset on nyt tehty. Televisioruutuun tulee “Completed”. Määritä seuraavaksi mobiililaitteen Wi-Fi-asetukset.

Määritä mobiililaitteen Wi-Fi-asetukset.

Lisätietoja mobiililaitteen käytöstä ja asetuksista, ks. mobiililaitteen käyttöohjeet.

a Salli mobiililaitteesta Wi-Fi-toiminnon käyttö. b Valitse käytettävissä olevien tukiasemien listasta se SSID, joka

näkyi vaiheessa 9.

c Kun sinulta pyydetään salasanaa, kirjoita se salasana, joka

näkyi vaiheessa 9.

Sulje valikko painamalla SETUP.

KÄYTTÖÖNOTTO ❱ Langaton verkkoyhteys (vain RX-V577) Fi 37

Page 38

Kuuntelukorkeudella

Tämä laite (edestä)

Auto Setup

Start

Exit

Press SETUP key

to Start

“Power Amp Assign”

-asetus (s. 79) (vain malli RX-V577)

Power Amp Assign

Basic

1 2 3 4 5 6 7 8 9 10 11

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

234

PRESETTU

RETURN

POP-U

MUTE

DIS

AUXUSB

BASS

MODE

234

RECEIVER z RECEIVER z

MEMOR

INFO

MOVIEMUSI

ETU

TRANSMI

LEE

UR. DECODESTRAIGHT

NHANCER

CEN

OPTIO

PLAY

ZONE

NE B

DIRECT

RADI

VOLUME

11 Automaattiset kaiutinasetukset (YPAO)

Yamaha Parametric room Acoustic Optimizer (YPAO) -toiminnon avulla tämä laite tunnistaa kaiutinkytkennät ja mittaa kaiuttimien etäisyydet kuuntelupaikalta. Sen jälkeen toiminto valitsee automaattisesti parhaat kaiutinasetukset, kuten kaiuttimien äänenvoimakkuudet, ja akustiikkaan vaikuttavat asetukset kuunteluhuoneeseesi sopiviksi.

NIN

• Huomioi seuraavat seikat ennen kuin käytät YPAO-toimintoa. – Käynnistä YPAO-toiminto vasta, kun olet kytkenyt television ja kaiuttimet tähän

laitteeseen.

– Mittauksen aikana laitteisto toistaa voimakkaita testiääniä. Huolehdi siitä,

etteivät lapset pelästy ääntä. – Et voi säätää laitteiston äänenvoimakkuutta mittauksen aikana. – Huoneessa tulisi olla mahdollisimman hiljaista mittauksen aikana. – Älä kytke kuulokkeita laitteeseen. – Älä seiso kaiuttimien ja YPAO-mikrofonin välissä mittauksen aikana (se kestää

noin 3 minuuttia).

Kytke laite toimintatilaan painamalla RECEIVER O.

Kytke televisio toimintatilaan. Valitse televisiosta

kanava, joka näyttää tämän laitteen kautta tulevan kuvasignaalin (HDMI OUT).

Kytke subwoofer toimintatilaan ja säädä sen

äänenvoimakkuus puoliväliin. Jos subwooferissa on jakotaajuuden säädin, säädä se maksimiin.

VOLUME HIGH CUT

• (vain malli RX-V577) Jos olet tehnyt BiAmp-kytkennän tai jos olet kytkenyt Zone B-kaiuttimet,

CROSSOVER/

MIN MAXMIN MAX

KÄYTTÖÖNOTTO ❱ Automaattiset kaiutinasetukset (YPAO) Fi 38

valitse oikeat asetukset “Setup”-valikon kohtaan “Power Amp Assign” (s.

79), ennen kuin käynnistät YPAO-mittauksen.

Aseta YPAO-mikrofoni kuuntelupaikalle. Kytke se

tämän laitteen etulevyn YPAO MIC-liittimeen.

• Aseta YPAO-mikrofoni korvien korkeudelle kuuntelupaikalle. Suosittelemme jalustan käyttöä mikrofonin tukemiseen. Kiinnitä mikrofoni jalustaan jalustan omilla kiinnitysruuveilla.

Seuraava tietue tulee television kuvaruutuun.

Page 39

Auto Setup

Start

Exit

Measurement

Finished

Result 3 / 2 / 0.1 ch

3.0 / 10.5 m

-3.0 / +10.0 dB

OK:ENTER

Auto Setup

Start

Exit

Measurement

Finished

Result 3 / 2 / 0.1 ch

3.0 / 10.5 m

-3.0 / +10.0 dB

SAVE

1 2 3 4 5 6 7 8 9 10 11

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

POP-U

MUTE

DISPLAY

PRESETTU

234

AUXUSB

BASS

MODE

234

ENTER RETURN

SETUP

MEMOR

INFO

MOVIEMUSI

TRANSMI

LEE

UR. DECODESTRAIGHT

NHANCER

CEN

OPTIO

VOLUME

ECEIVER

ZONE

NE B

NIN

DIRECT

RADI

Nuolipainikkeet

Käynnistä mittaus valitsemalla nuolipainikkeilla

kohta "Start" ja painamalla SETUP.

Mittaus alkaa 10 sekunnin kuluessa. Jos pa inat ENTER, mittaus alkaa heti.

• Jos haluat keskeyttää mittauksen, paina RETURN ja noudata ohjeita kohdassa s. 40.

Seuraava tietue tulee television kuvaruutuun mittauksen jälkeen.

1 Kaiuttimien lukumäärä (etuk. / takak. / subwoofer) 2 Kaiuttimien etäisyys (lähinnä / kauimpana) 3 Kaiuttimien lähtötason säätö 4 Varoitusviesti (jos aiheellinen)

• Jos näkyviin tulee virheviesti (esim. E-1) tai varoitusviesti (esim. W-1), ks. s. 40 tai "Varoitusviestit" (s. 41).

• Jos kaiuttimen käyttöön liittyy ongelma, etulevyn näytössä vilkkuu kyseisen kaiuttimen tunnus.

• Jos varoituksia on useita (mikäli ohjaat asetusvalintaa etulevyn näytön kautta), selaa virheviestit nuolipainikkeilla (/).

Tallenna mittaustulokset valitsemalla

nuolipainikkeilla (

/) kohta “SAVE”. Paina ENTER.

Säädetyt kaiutinasetukset valikoituvat käytt öön.

• Jos haluat lopettaa mittauksen tallentamatta tuloksia, valitse "CANCEL".

Irrota YPAO-mikrofoni tästä laitteesta.

Kaiutinasetuksien optimointi on nyt valmis.

Varoitus!

• YPAO-mikrofoni on hyvin herkkä lämmölle. Älä laita sitä paikkaan, jossa se voi altistua suoralle auringonvalolle tai korkeille lämpötiloille (esim. AV-laitteen päälle)

KÄYTTÖÖNOTTO ❱ Automaattiset kaiutinasetukset (YPAO) Fi 39

Page 40

Virheviesti

Auto Setup

Start Exit

ERROR

E-5:Noisy

PROCEED

MUTE

ENHANCER

STEREO

TUNED

SLEEP

OUT

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

E-5:NOISY

VOL.

1 2 3 4 5 6 7 8 9 10 11

Virheviestit

Jos mittauksen aikana näkyviin tulee virheviesti, ratkaise ongelma ja käynnistä YPAO uudelleen.

Virheviesti Syy Toimenpide E-1:No Front SP

(E-1:NO FRNT SP) E-2:No Sur. SP

(E-2:NO SUR SP)

E-4:SBR ♦ SBL (E-4:SBR ♦ SBL)

TV-ruutu

Etulevyn näyttö

■ Toiminta virhetapauksessa

Lue virheviesti. Paina ENTER.

Valitse haluamasi toiminto

nuolipainikkeilla (

YPAO-mittauksen lopettaminen

a Valitse "EXIT" ja paina ENTER. b Valitse nuolipainikkeilla (/) "Exit" ja paina

ENTER.

c Irrota YPAO-mikrofoni tästä laitteesta.

YPAO-mittauksen käynnistäminen uudestaan:

Valitse "RETRY" ja paina ENTER.

Jos haluat jatkaa nykyistä YPAO-mittausta (vain E-5 ja E-9):

Valitse "PROCEED" ja paina ENTER.

/).

E-5:Noisy (E-5:NOISY)

E-6:Check Sur. (E-6:CHECK SUR)

E-7:No MIC (E-7:NO MIC)

E-8:No Signal (E-8:NO SIGNAL)

E-9:User Cancel (E-9:CANCEL)

E-10:Internal Err. (E-10:INTERNAL)

• Suluissa olevat tekstit viittaavat etulevyn näytön tietueisiin.

Laite ei tunnista etukaiuttimia.

Lopeta YPAO-mittaus, sammuta laite, tarkasta kaiutinkytkennät.

Laitteisto ei tunnista toista takakaiutinta.

Takatehostekaiutin on kytketty vain R-liittimeen.

Taustahäly on liian voimakas.

Takatehostekaiuttimet on kytketty, mutta takakaiuttimia ei ole kytketty.

YPAO-mikrofoni on irrotettu.

YPAO-mikrofoni ei havaitse testiääntä.

Jos käytössä on vain yksi takatehostekaiutin, kytke se SINGLE-liittimeen (vasen, L). Lopeta YPAO-mittaus, sammuta laite ja kytke kaiutin uudestaan.

Ole huoneessa hiljaa ja käynnistä YPAO uudestaan. Jos valitset “PROCEED”, YPAO tekee mittauksen uudestaan eikä rekisteröi taustahälyä.

Takakaiuttimet on kytkettävä, jos haluat käyttää takatehostekaiuttimia. Lopeta YPAO-mittaus, sammuta laite ja kytke kaiuttimet.

Kytke YPAO-mikrofoni hyvin YPAO MIC-liittimeen ja käynnistä YPAO uudestaan.

Kytke YPAO-mikrofoni hyvin YPAO MIC-liittimeen ja käynnistä YPAO uudestaan. Jos tämä ongelma ilmenee jatkuvasti, ota yhteyttä lähimpään Yamaha-huoltoliikkeeseen tai -jälleenmyyjään.

Mittaus on peruutettu. Käynnistä YPAO uudestaan tai lopeta mittaus.

Lopeta YPAO-mittaus ja kytke tämä laite hetkeksi pois

Vahvistimen sisäinen virhe.

toimintatilasta. Jos tämä ongelma ilmenee jatkuvasti, ota yhteyttä lähimpään Yamaha-huoltoliikkeeseen tai -jälleenmyyjään.

KÄYTTÖÖNOTTO ❱ Automaattiset kaiutinasetukset (YPAO) Fi 40

Page 41

Varoitusviestit

Varoitusviesti

Auto Setup

Start

Exit

Measurement

Finished

Result 3 / 2 / 0.1 ch

3.0 / 10.5 m

-3.0 / +10.0 dB

W-1:Out of Phase

OK:ENTER

MUTE

ENHANCER

STEREO

TUNED

SLEEP

OUT

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

W-1:PHASE

VOL.

Ongelman aiheuttanut kaiutin (vilkkuu)

Vaikka mittauksen jälkeen näkyviin tulisikin varoitusviesti, voit silti tallentaa mittaustulokset noudattamalla tietueen ohjeita.

Suosittelemme kuitenkin, että suoritat YPAO-mittauksen uudelleen, jotta saisit käyttöösi parhaat mahdolliset kaiutinasetukset.

TV-ruutu

Etulevyn näyttö

■ Toiminta varoitustapauksessa

Lue varoitus. Paina ENTER.

Valitse haluamasi toiminto

nuolipainikkeilla (

Mittaustulosten tallennus:

Valitse "SAVE" ja paina ENTER.

Mittaustulosten poistaminen:

Valitse "CANCEL" ja paina ENTER.

/).

Varoitusviesti Syy Toimenpide

Tarkista varoituksen aiheuttaneen kaiuttimen kytkentä (+/-).

Jos kaiutin on kytketty väärin:

W-1:Out of P hase (W-1:PHASE)

Kaiuttimen napaisuus on ehkä kytketty väärin (+/-).

Sammuta tämä laite ja kytke kaiutinkaapeli uudestaan.

Onko kaiuttimet kytketty oikein?

Kaiutintyyppi tai kuunteluympäristö voi aiheuttaa sen, että tämä viesti tulee näkyviin, vaikka kaiuttimet olisi kytketty oikein. Siinä tapauksessa voit olla välittämättä viestistä.

W-2:Over Distance (W-2:DISTANCE)

Jokin kaiutin on yli 24 metrin päässä kuuntelupaikalta.

Lopeta YPAO-mittaus, sammuta tämä laite ja sijoita ongelmia aiheuttanut laite enintään 24 metrin päähän kuuntelupaikasta.

Tarkista käyttöympäristö, kaiuttimien kytkennät (+/-) ja

W-3:Level Error (W-3:LEVEL)

• Suluissa olevat tekstit viittaavat etulevyn näytön tietueisiin.

Kaiuttimien äänenvoimakkuuksien ero on merkittävä.

subwooferin äänenvoimakkuus. Jos ongelmia ilmenee, lopeta YPAO-mittaus, kytke tämä laite pois toimintatilasta ja kytke kaiutinkaapeli uudelleen. Suosittelemme, että käytät samanlaisia tai teknisiltä ominaisuuksiltaan mahdollisimman samankaltaisia kaiuttimia.

Irrota YPAO-mikrofoni tästä laitteesta.

KÄYTTÖÖNOTTO ❱ Automaattiset kaiutinasetukset (YPAO) Fi 41

Page 42

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

RETURN

POP-U

DIS

PRES

TRANSMI

BASS

MODE

VOLUME

MUTE

LEE

ECEIVER

TOISTO

MEMOR

INFO

MOVIEMUSI

ETU

UR. DECODESTRAIGHT

NHANCER

CEN

OPTIO

PLA

ZONE

TUNIN

DIRECT

RADI

NE B

Ohjelmalähteen valintapainikkeet

Toiston perustoiminnot

Kytke tähän laitteeseen kytketyt erillislaitteet (TV,

BD/DVD-soitin jne.) toimintatilaan.

Valit s e ohjelmalähde ohjelmalähteen

valintapainikkeilla.

Käynnistä toisto erillislaitteesta tai valitse

radiokanava.

Lisätietoja erillislaitteen käyttöohjeessa. Lisätietoja seuraavista toiminnoista:

• FM/AM-radion kuuntelu (s. 49)

• Musiikin toisto iPodista (s. 53)

• Musiikin toisto USB-laitteesta (s. 57)

• Musiikin toisto mediapalvelimelta (PC/NAS) (s. 60)

• Internet-radion kuuntelu (s. 64)

• Ohjelman toisto AirPlayn välityksellä (s. 67)

Säädä äänenvoimakkuus VOLUME-säätimellä.

• Mykistä äänentoisto painamalla MUTE. Palauta ääni kuuluviin painamalla MUTE .

• Säädä äänen korkeita/matalia taajuuksia Option-valikossa tai etulevyn TONE CONTROL-säätimellä (s. 73).

TOISTO ❱ Toiston perustoiminnot Fi 42

Page 43

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

RETURN

POP-U

MUTE

DIS

TRANSMI

PRESETTU

234

AUXUSB

BASS

MODE

234

SCENE

LEE

ECEIVER

Ohjelmalähteen ja suosikkiasetusten valitseminen yhdellä painikkeella (SCENE)

MEMOR

INFO

MOVIEMUSI

ETU

ZONE

NE B

UR. DECODESTRAIGHT

NHANCER

DIRECT

OPTIO

VOLUME

PLAY

SCENE-toimintosarjan avulla voit yhdellä painalluksella valita ohjelmalähteen, siihen sopivan äänikenttäohjelman, Compressed Music

Scene-toimintosarjojen asetukset

Enhancer-toiminnon tilan (käytössä/ei käytössä) ja toimintoja käyttävän huoneen (vain mallissa RX-V577).

Määritä Scene-toimintosarjoille haluamasi asetuks et

NIN

Paina "SCENE"-painiketta.

Käyttöön valikoituvat kyseiselle toimintosarjalle määritetyt ohjelmalähde ja asetukset. Jos tämä laite on valmiustilassa, se kytkeytyy automaattisesti toimintatilaan.

Seuraavat asetukset on tallennettu valmiiksi kullekin SCENE-toimintosarjalle.

SCENE

Ohjelma lähde

BD/DVD HDMI 1

Äänentoistoohjelma

MOVIE (Sci-Fi)

Compressed Music Enhancer

Off

TV AV 1 STRAIGHT On

MUSIC

NET

RADIO TUNER

NET RADIO

(7ch/5ch Stereo*)

MUSIC (7ch/5ch

Stereo*)

* RX-V577: 7ch Stereo, RX-V477: 5ch Stereo

• SCENE-toimintosarjan toistokomento (play) mahdollistaa sen, että televisio kytkeytyy automaattisesti toimintatilaan tai tähän laitteeseen HDMI-kaapelilla kytketyn erillislaitteen toisto käynnistyy automaattisesti SCENE-toimintosarjan valinnan yhteydessä. Jos haluat sallia SCENE-toimintosarjan toistokomennon, valitse Setup-valikosta asetus "SCENE - On” (s. 84).

Target zone (vain malli RX-V577)

Zone A: Käytössä

Zone B: Ei käytössä

Zone A: Käytössä

Zone B: Ei käytössä

Zone A: Käytössä

Zone B: Ei käytössä

Zone A: Käytössä

Zone B: Ei käytössä

SCENEtoisto

Off

seuraavien ohjeiden mukaan.

• Valitse oh jelmalähde (s. 42)

• Valitse äänentoisto-ohjelma (s. 44)

• Salli/estä Compressed Music Enhancer (s. 48)

• (vain malli RX-V577) Salli/estä äänisignaalin ohjaus Zone A/B-huoneeseen (s.

70).

Pidä painettuna haluamasi SCENE-p a in ike, kunnes

"SET Complete" näkyy etulevyn näytössä.

STEREO

TUNED

SLEEP

MUTE

VOL.

ADAPTIVE DRC

VIRTUAL

CHARGE

OUT

ECO

ENHANCER

SET Complete

TOISTO ❱ Ohjelmalähteen ja suosikkiasetusten valitseminen yhdellä painikkeella (SCENE) Fi 43

Page 44

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

234

PRES

RETURN

POP-U

MUTE

DIS

AUXUSB

MODE

234

MOVIE MUSIC SUR.DECODE STRAIGHT BASS ENHANCER DIRECT

TRANSMI

LEE

ECEIVER

Ääniohjelman valinta

Tässä laitteessa on erilaisia ääniohjelmia ja tilaäänidekoodereita, joiden avulla voit toistaa ohjelmalähteitä niille sopivilla asetuksilla (äänikenttätehosteet, stereotoisto jne.).

• Ääniohjelmaa ja tilaäänidekooderia voit muuttaa myös painamalla etulevyn

ZONE

NE B

MEMOR

INFO

ETU

TUNIN

CEN

RADI

OPTIO

VOLUME

PLA

❑ Elokuville sopivan ääniohjelman valinta

• Painele MOVIE-painiketta. Kuvaa sisältävälle ohjelmalle optimoidut äänikenttäohjelmat, esim.

elokuvat, TV-ohjelmat ja pelit (s. 45).

❑ Musiikille tai stereotoistoon sopivan ääniohjelman

valinta

• Painele MUSIC-painiketta. Äänikenttä on optimoitu musiikille ja stereoäänentoistoon (s. 46).

❑ Tilaäänidekooderin valinta

• Painele SUR.DECODE -painiketta.

PROGRAM-painiketta.

• Jokaiselle tuloliittimelle voidaan määrittää jokin ääniohjelma.

• Kun laite toistaa audiosignaalia, jonka näytetaajuus on yli 96 kHz, tai DTS Express -ääntä, käyttöön valikoituu automaattisesti suora dekoodaus (s. 47).

• Etulevyn näytön ilmaisimista voit tarkastaa, mitkä kaiuttimet toistavat ääntä juuri tällä hetkellä (s. 8).

Käsittelemätöntä monikanavaääntä 2-kanavaisesta ohjelmalähteestä (s.

47).

❑ Suora dekoodaus

• Paina STRAIGHT. Käsittelemätöntä ääntä tallenteen mukaisista äänikanavista (s. 47).

❑ Valitse käyttöön Direct -toisto

•Paina DIRECT. Laite toistaa puhdasta hifi-ääntä vähentämällä muiden

signaalinkäsittelypiirien aiheuttamaa sähköistä kohinaa (s. 48).

❑ Extra Bass käyttöön

• Paina BASS. Tämä toiminto tehostaa bassoääniä (s. 48).

❑ Salli Compressed Music Enhancer -tehostus

• Paina ENHANCER. Pakatun musiikin tehostus siten, että äänimaisema syvenee ja levenee (s.

48).

TOISTO ❱ Ääniohjelman valinta Fi 44

Page 45

Stereoäänikenttä (CINEMA DSP 3D)

MUTE

ENHANCER

STEREO

TUNED

SLEEP

OUT

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

Sci-Fi

VOL.

Äänentoisto-ohjelman ryhmä

Äänentoisto-ohjelma

“CINEMA DSP" tulee näkyviin.

Tässä laitteessa on useita erilaisia ääniohjelmia, jotka hyödyntävät Yamahan omaa DSP-teknologiaa (CINEMA DSP 3D). Niiden avulla voit helposti luoda huoneeseesi äänikentän, joka on kuin oikeassa elokuvateatterissa tai konserttisalissa, ja nauttia luonnollisista stereoäänikentistä.

• Äänikenttätehosteen voimakkuutta voit säätää “Option”-valikon kohdassa “DSP Level” (s. 73).

• Jos haluat käyttää tavallista CINEMA DSP -toimintoa, valitse “Setup”-valikosta asetus “CINEMA DSP 3D Mode” (s. 85) - “Off”.

■ Elokuville sopivat ääniohjelmat (MOVIE)

Seuraavat ääniohjelmat sopivat erityisesti videolähteille, kuten elokuville, televisio-ohjelmille ja peleille.

Tilaäänen tuntua korostava, Dolby Digital-, DTS- tai muuta monikanavaäänen

Standard

Spectacle

Sci-Fi

Adventure

Drama

akustista sijoittelua sumentamaton ohjelma. Suunniteltu ihanteellisen elokuvateatterin pohjalta, jossa upeat kaiut suuntautuvat kuuntelijan paikalle joka suunnasta, myös takaa.

Ison elokuvaproduktion mahtava ääni. Laajakuvaan sopiva laaja äänikenttä. Laaja dynamiikka-alue, joka yltää hiljaisista yksityiskohdista voimakkaisiin räjähdyksiin.

Uusimpien scifi- ja erikoistehoste-elokuvien tarkkaan harkittu äänimaisema. Elokuvan ehdoilla luodut virtuaaliset äänitilat erottelevat selkeästi dialogin, äänitehosteet ja taustamusiikin.

Toiminta- ja seikkailuelokuville optimoitu äänikenttäohjelma. Jälkikaiunta on hillittyä, ja molemmille sivuille yltävä laaja tilan tuntu on korostettuna. Äänimaisema on voimakas ja leveä vasemmalle ja oikealle. Rajallinen syvyys luo selkeän ja vahvan tilan, mutta säilyttää samalla äänten selkeyden ja kanavaerottelun.

Moniin elokuviin sopiva vakaa äänimaisema: aina vakavista draamoista musikaaleihin ja komedioihin. Jälkikaiunta on hillittyä, mutta sopivan stereofonista. Äänitehosteissa ja taustamusiikissa on lievä kaiku, joka ei häiritse dialogin selkeyttä. Pitkäkään kuuntelu ei aiheuta kuunteluväsymystä.

Mono Movie

Sports

Action Game

Roleplaying Game

Ohjelma on tarkoitettu monoäänisten videolähteiden toistoon (esim. vanhat elokuvat). Tunnelma on kuin hyvässä vanhassa elokuvateatterissa. Ohjelma luo miellyttävän tilan ja syvyyden lisäämällä alkuperäiseen ääneen leveyttä ja sopivan jälkikaiun.

Urheiluohjelmat ja monet viihdeohjelmat saavat livetunnelman tuntua. Urheilulähetyksessä selostajan ääni kuuluu selvästi keskeltä, stadionin tunnelma välittyy realistisena kauempaa kantautuvan yleisön äänen mukana.

Ihanteellinen toimintapeleille, kuten auto- ja kamppailupeleille. Tehosteiden luoma todellisuuden tunnelma saa pelaajan tuntemaan olevansa toiminnan keskipisteessä, jolloin on helpompi keskittyä. Käytä tätä ohjelmaa yhdessä Compressed Music Enhancer-äänentoisto ta van kanssa, niin ää nikentästä tulee entistäkin dynaamisempi ja voimakkaampi.

Ihanteellinen rooli- ja seikkailupeleille. Lisää äänikentän syvyyttä luonnollisen ja realistisen taustamusiikin, erikoistehosteiden ja erilaisten tilanteiden dialogin toistoa varten. Käytä tätä ohjelmaa yhdessä Compressed Music Enhancer-äänentoistotavan kanssa, niin äänikentästä tulee entistäkin selkeämpi ja tilantuntu lisääntyy.

TOISTO ❱ Ääniohjelman valinta Fi 45

Page 46

■ Musiikille/stereo-ohjelmalle sopivat ääniohjelmat

(MUSIC)

Nämä ääniohjelmat sopivat parhaiten musiikin kuunteluun. Voit valita myös stereotoiston.

■ Äänikenttäohjelmat ilman takakaiuttimia (Virtual

CINEMA DSP)

Jos valitset jonkin ääniohjelman (ei 2ch Stereo tai 7ch/5ch Stereo), vaikka takakaiuttimia ei ole kytketty, tämä laite luo automaattisesti tilaäänikentän etukaiuttimien avulla.

Hall in Munich

Hall in Vienna

Chamber

Cellar Club

The Roxy Theatre

The Bottom Line

Music Video

2ch Stereo

7ch Stereo 5ch Stereo

• CINEMA DSP 3D (s. 45) ja Virtual CINEMA DSP (s. 46) eivät toimi, jos valittuna on “2ch Stereo”, “5ch Stereo” tai "7ch Stereo".

Ohjelma jäljittelee noin 2500 paikan konserttisalia Münchenissä. Salissa on tyylikäs puusisustus. Hieno, kaunis jälkikaiunta laajenee syväksi, rauhoittavaksi äänimaisemaksi. Kuuntelupaikkasi on salin keskiosassa vasemmalla.

1700-paikkainen, keskikokoinen suorakaiteen muotoinen perinteinen konserttisali Wienissä. Salin pylväät ja koristeelliset pintakuvioinnit luovat erittäin monimutkaista äänen jälkikaiuntaa. Ääni on täyteläinen ja syvä.

Laaja, kuin korkeakattoisen palatsisalin äänikenttä. Miellyttävä kaiku sopii ”hienostuneeseen” musiikkiin ja esimerkiksi kamarimusiikkiin.

Liveklubin matala katto ja kotoisa tunnelma. Realistinen live-äänikenttä on tehokas, kuuntelija tuntee istuvansa pienen lavan edessä.

Los Angelesin suositun rock-klubin (460 paikkaa) äänikenttä. Kuuntelupaikkasi on salin keskiosassa vasemmalla.

New Yorkin kuuluisan The Bottom Line-jazzklubin äänikenttä aivan lavan edestä. Saliin mahtuu 300 kuulijaa. Ääni on aito ja elävä.

Pop-, rock- ja jazzkonsertin videotaltiointiin äänimaisema, joka kuulostaa kuin olisit itse paikalla. Nautit livetunnelmasta, koska lavalla ihmisäänen ja soolosoittajien kirkkaus korostuu ja etuäänikenttä korostaa rytmisoittimien ääntä. Tilaäänikenttä tuo kuuluviin ison konserttisalin.

Yhdistää monikanavaisen tallenteen kaikki äänikanavat kahteen kanavaan. Kun vahvistimeen tulee monikanavaääntä, vahvistin yhdistää kaikki äänikanavat kahteen kanavaan ja ohjaa ne vasempaan ja oikeaan etukaiuttimeen (tämä ohjelma ei hyödynnä CINEMA DSP -toimintoa).

(RX-V577: 7ch Stereo, RX-V477: 5ch Stereo) Stereoäänen toisto kaikkien kaiuttimien kautta. Jos tallenteessa on monikanavaääni,

vahvistin yhdistää kaikki äänikanavat kahteen kanavaan ja toistaa sen kaikista kaiuttimista. Ohjelma laajentaa hyvän kuuntelualueen kokoa. Äänikentästä tulee laajempi ja kattavampi. Sopii esimerkiksi juhlien taustamusiikiksi.

■ Tilaäänen kuuntelu huonetilan etuosaan sijoitetulla

viidellä kaiuttimella (Virtual CINEMA FRONT)

Voit nauttia tilaäänestä, vaikka takakaiuttimet sijoitetaan huonetilan etuosaan.

■ Tilaäänen kuuntelu kuulokkeilla (SILENT

CINEMA)

Voit kuunnella stereokuulokkeilla tilaääntä tai äänikenttätehosteita, aivan kuten monikanavajärjestelmän kaiuttimista. Kytke kuulokkeet PHONES-liittimeen ja valitse käyttöön ääniohjelma tai tilaäänidekooderi.

TOISTO ❱ Ääniohjelman valinta Fi 46

Page 47

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

234

PRESETTU

RETURN

POP-U

MUTE

DIS

AUXUSB

BASS

MODE

234

SUR. DECODE STRAIGHT

MUTE

ENHANCER

STEREO

TUNED

SLEEP

OUT

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

STRAIGHT

VOL.

MOVIEMUSI

TRANSMI

LEE

ECEIVER

Äänen kuuntelu muokkaamattomana

Voit toistaa ohjelmalähteitä ilman äänen käsittelyä äänikenttätehosteilla.

■ Tallenteen äänikanavien toisto

ZONE

NE B

MEMOR

INFO

ETU

NIN

NHANCER

DIRECT

CEN

RADI

OPTIO

VOLUME

PLAY

muokkaamattomana (suora dekoodaus)

Jos valitset äänentoistotavaksi “STRAIGHT”, 2-kanavainen stereoääni (kuten CD-tallenne) kuuluu vain vasemmasta ja oikeasta etukaiuttimesta ja monikanavaisen äänen äänikanavat toistuvat nimiensä mukaisista kaiuttimista ilman lisäkäsittelyä.

Paina "STRAIGHT"-painiketta.

Suora dekoodaus valikoituu käyttöön/pois käytöstä joka painalluksella.

• (vain malli RX-V577) Salli 5.1-kanavaisen ohjelmalähteen toisto 6.1/7.1-kanavaisena (kun käytössä on takatehostekaiuttimet) valitsemalla Option-valikosta jokin muu asetus kuin “Extended Surround - Off" (s. 73).

■ 2-kanavaisen ohjelman toisto

monikanavaisena (tilaäänidekooderi)

Tilaäänidekooderin avulla saat käsittelemätöntä monikanavaääntä 2-kanavaisesta ohjelmalähteestä. Kun laitteeseen tulee monikanavaääntä, toisto tapahtuu kuten suorassa dekoodauksessa.

Lisätietoja dekoodereista s. 107.

Valitse tilaäänen dekooderi painamalla

SUR.DECODE.

Tilaäänidekooderi vaihtuu joka painalluksella.

CHARGE

OUT

ECO

ENHANCER

STEREO

TUNED

SLEEP

MUTE

VOL.

ADAPTIVE DRC

VIRTUAL

†‡Pro Logic

DDPro Logic

DDPLII Movie DDPLIIx Movie* DDPLII Music DDPLIIx Music* DDPLII Game DDPLIIx Game*

Neo: 6 Cinema DTS Neo: 6-dekooderi, joka sopii elokuville.

Dolby Pro Logic-dekooderi, joka sopii kaikille ohjelmalähteille.

Dolby Pro Logic II-dekooderi (tai Dolby Pro Logic IIx-dekooderi), joka sopii elokuville.

Dolby Pro Logic II-dekooderi (tai Dolby Pro Logic IIx-dekooderi), joka sopii musiikille.

Dolby Pro Logic II-dekooderi (tai Dolby Pro Logic IIx-dekooderi), joka sopii peleille.

Neo: 6 Music DTS Neo: 6-dekooderi, joka sopii musiikille.

* vain malli RX-V577

• (vain malli RX-V577) Et voi valita Dolby Pro Logic IIx -dekooderia käyttöön silloin, kun kuulokkeet ovat kytkettyinä tai kun Setup-valikon kohdassa “Surround Back” on asetus “None”.

• Tilaäänen dekooderin asetuksia voit säätää “Setup”-valikon kohdassa “DSP Parameter” (s. 85).

TOISTO ❱ Ääniohjelman valinta Fi 47

Page 48

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

234

PRES

RETURN

POP-U

MUTE

DIS

AUXUSB

MODE

234

BASS

DIRECT

ENHANCER

MUTE

ENHANCER

STEREO

TUNED

SLEEP

OUT

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

DIRECT

VOL.

MUTE

STEREO

TUNED

SLEEP

OUT

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

Enhancer On

VOL.

ENHANCER

“ENHANCER" tulee näkyviin.

MEMOR

INFO

MOVIEMUSI

ETU

TRANSMI

LEE

UR. DECODESTRAIGHT

CEN

OPTIO

PLA

Puhdas äänentoisto (Direct-toisto)

ECEIVER

Kun Direct-toiminto on käytössä, laite toistaa valitsemasi äänen niin, että

Pakatun musiikin äänenlaadun parantaminen (Compressed Music Enhancer)

signaalin käsittelypiirit (kuten etulevyn näyttö) aiheuttavat mahdollisimman vähän kohinaa. Tällöin pääset nauttimaan tasokkaasta

ZONE

NE B

TUNIN

hifi-äänestä.

Paina "DIRECT"-painiketta.

Direct-toiminto valikoituu käyttöön/pois käytöstä joka painalluksella.

Compressed Music Enhancer luo ääneen syvyyttä ja leveyttä. Saat nauttia dynaamisesta äänestä, joka muistuttaa ääntä sellaisena kuin se oli ennen pakkausta. Tätä toimintatilaa voi käyttää samanaikaisesti minkä tahansa muun ääniohjelman kanssa.

RADI

Paina "ENHANCER"-painiketta.

Compressed Music Enhancer-toisto kytkeytyy käyttöön/pois käytöstä joka painalluksella.

• Compressed Music Enhancer ei vaikuta seuraaviin äänilähteisiin. – Signaalin näytetaajuus on yli 48 kHz – Teräväpiirtoäänen suoratoisto (High-definition audio)

VOLUME

• Seuraavia toimintoja ei voi käyttää silloin, kun Direct-toiminto on valittu käyttöön: – Ääniohjelman valinta – Sävynsäätö – Kuvaruutu- ja Option-valikon käyttö – Tietueiden tarkastelu etulevyn näytössä (kun toimintoja ei käytetä)

Basson tehostus (Extra Bass)

Extra Bass mahdollistaa bassoäänien tehostamisen riippumatta siitä, minkä kokoiset ovat etukaiuttimet ja onko käytössä tehostekaiutin/

subwoofer.

Paina BASS.

• Compressed Music Enhancer-toiminnon tilan voit määrittää myös Option-valikon kohdasta “Enhancer” (s. 74).

Extra Bass -toiminto kytkeytyy käyttöön/pois käytöstä joka painalluksella.

• Extra Bass-toiminnon (s. 80) tilan voit määrittää myös Setup-valikon kohdasta “Extra Bass”.

TOISTO ❱ Ääniohjelman valinta Fi 48

Page 49

O (virta)

STRAIGHTPROGRAM

VOL.

MUTE

ENHANCER

STEREO

TUNED

SLEEP

OUT

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

TU••••FM50/AM9

MUTE

ENHANCER

STEREO

TUNED

SLEEP

OUT

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

FM 87.50MHz

VOL.

MUTE

ENHANCER

SLEEP

OUT

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

FM 98.50MHz

VOL.

STEREO

TUNED

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

234

PRESET

RETURN

POP-U

MUTE

DIS

TRANSMI

AUXUSB

BASS

234

MODE

TUNING

FM AM

LEE

ECEIVER

FM/AM radion kuuntelu

Voit valita radiokanavan kuuluviin nä ppäilemällä virittimeen asemataajuuden tai valitsemalla muistiin tallennetun radioaseman.

Viritystaajuuden valinta

MEMOR

INFO

MOVIEMUSI

ETU

UR. DECODESTRAIGHT

NHANCER

CEN

OPTIO

PLAY

ZONE

NE B

DIRECT

RADI

VOLUME

• Radiotaajuudet riippuvat siitä, missä maassa ja millä alueella laitetta käytetään. Tämän ohjeen kuvissa on Ison-Britannian ja Euroopan malleissa käytössä oleva viritysalue.

• Jos radiolähetyksen kuuluvuus on heikko, muuta FM/AM-antennien suuntausta.

Taajuuden valintatarkkuus

[mallit Asia, General] Taajuuden valintatarkkuuden perusasetuksena on FM-alueella 50 kHz ja

AM-alueella 9 kHz. Voit tarvittaessa vaihtaa tarkkuuksiksi 100 kHz (FM) ja 10 kHz (AM).

Kytke tämä laite valmiustilaan.

Pidä painettuna etulevyn STRAIGHT-painike, ja

paina sitten O (virta) -painiketta.

Painele PROGRAM, kunnes valittuna on TU.

Valitse taajuusalue painamalla FM tai AM.

"TUNER” valikoituu ohjelmalähteeksi. Sen jälkeen näkyvi in tulee parhaillaan valittuna oleva t aajuus.

Valitse TUNING-painiketta painelema lla

viritystaajuus.

Käynnistä automaattinen asemahaku pitämällä painike painettuna noin yhden sekunnin ajan.

“TUNED" tulee näkyviin, kun laite vastaanottaa radiolähetystä.

“STEREO" tulee näkyviin, kun laite vastaanottaa stereosignaalia.

• Voit vaihtaa FM-lähetyksen vastaanottotapaa välillä "Stereo" (stereoääni) "Mono" (monoääni) painamalla MODE. Monoäänen valinta käyttöön saattaa parantaa heikosti kuuluvan FM-radiosignaalin kuuluvutta.

• Voit kuunnella erillislaitteen toistamaa videosignaalia radion kuuntelun aikana, jos valitset videoliittimen Option-valikon kohdasta “Video Out” (s.

75).

Valitse STRAIGHT-painikkeella kohta FM100/AM10.

Kytke laite valmiustilaan painamalla O

(virta)-painiketta. Kytke se sitten uudelleen toimintatilaan.

TOISTO ❱ FM/AM radion kuuntelu Fi 49

Page 50

MUTE

ENHANCER

STEREO

TUNED

SLEEP

OUT

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

Auto Preset

VOL.

MUTE

ENHANCER

STEREO

TUNED

SLEEP

OUT

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

01:FM 87.50MHz

VOL.

“SEARCH” näkyy Auto Preset -haun aikana

Muistipaikkanumero, johon ensimmäinen asema tallentuu

MUTE

ENHANCER

STEREO

TUNED

SLEEP

OUT

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

Auto Preset

VOL.

MUTE

ENHANCER

SLEEP

OUT

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

01:FM 98.50MHz

STEREO

TUNED

VOL.

Muistipaikkanumero

MUTE

ENHANCER

SLEEP

OUT

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

02:Empty

STEREO

TUNED

VOL.

“"Empty" (tyhjä muistipaikka) tai tallentamasi taajuus

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

234

POP-U

MUTE

DISPLAY

AUXUSB

BASS

MODE

234

ENTER RETURN

MEMORY PRESET

FM AM

OPTION

INFO

MOVIEMUSI

ETU

TRANSMI

LEE

UR. DECODESTRAIGHT

NHANCER

CEN

VOLUME

ECEIVER

ZONE

NE B

TUNIN

DIRECT

RADI

Nuolipainikkeet

Radioasemien tallentaminen muistipaikoille (muistipaikat)

Voit tallentaa laitteen muistiin 40 radioasemaa. Kun olet tallentanut asemat laitteen muistiin, voit hakea ne helposti kuuluviin muistipaikkanumeroiden avulla.

■ Asemien automattitallennus (Auto Preset)

Hakee ja tallentaa voimakassignaaliset FM-asemat (enintään 40 asemaa).

• Tallenna AM-radioasemat itse, ohjeet kohdassa “Radioaseman tallennus muistipaikalle manuaalisesti”.

• Vain mallit UK ja Europe Automaattihaku (Auto Preset) tallentaa muistipaikoille vain RDS (Radio Data System)-asemat.

Valitse FM- tai AM-painiketta painamalla “TUNER”

ohjelmalähteeksi.

Paina "OPTION"-painiketta.

Valitse nuolipainikkeilla kohta "Auto Preset".

Käynnistä Auto Preset-automaattivalinta painamalla

ENTER.

Tallennus alkaa 5 sekunnin kuluessa. Jos painat ENTER, tallennus alkaa heti.

nuolipainikkeilla ( jälkeen (kun “READY” näkyy näytössä) ja paina ENTER (tai odota 5 sekuntia).

/) muistipaikkanumero 5 sekunnin kuluessa vaiheen 4

• Peru Auto Preset-automaattivalinta painamalla RETURN.

Kun Auto Preset-automaattihaku loppuu, “FINISH” tulee näkyviin ja “Option”-valikko sulkeutuu automaattisesti.

■ Radioaseman tallennus muistipaikalle

manuaalisesti

Valitse asemat itse ja tallenna ne muistipaikoille.

Viritä haluamasi radioasema kuuluviin ohjeiden

mukaisesti (s. 49).

Pidä painettuna MEMORY yli kahden sekunnin ajan.

Ensimmäisellä tallennuskerralla asema tallentuu automaattisesti muistipaikalle "01". Seuraava asema tallentuu viimeksi tallenne tun muistipaikan jälkeen seuraavalle tyhjälle muistipaikalle.

• Jos haluat valita muistipaikan, jolle asema tallentuu, paina MEMORY-painiketta kerran aseman virittämisen jälkeen, valitse sitten muistipaikkanumero PRESET -painikkeilla ja paina uudestaan MEMORY.

• Jos haluat muuttaa muistipaikkanumeroa, josta automaattinen tallennus aloittaa asemien tallentamisen, valitse PRESET-painikkeella tai

TOISTO ❱ FM/AM radion kuuntelu Fi 50

Page 51

MUTE

ENHANCER

SLEEP

OUT

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

01:FM 98.50MHz

STEREO

TUNED

VOL.

MUTE

ENHANCER

SLEEP

OUT

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

01:FM 98.50MHz

STEREO

TUNED

VOL.

Tyhjennettävä muistipaikka

MUTE

ENHANCER

SLEEP

OUT

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

STEREO

TUNED

01:Cleared

VOL.

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

234

RETURN

POP-U

MUTE

DISPLAY

AUXUSB

BASS

MODE

234

ENTER

PRESET

FM AM

OPTION

MEMOR

INFO

MOVIEMUSI

ETU

TRANSMI

LEE

UR. DECODESTRAIGHT

NHANCER

CEN

VOLUME

ECEIVER

ZONE

NE B

TUNIN

DIRECT

RADI

Nuolipainikkeet

■ Muistissa olevan aseman kuuntelu

Viritä tallennettu asema kuuluviin valitsemalla aseman muistipaikkanumero.

Valitse FM- tai AM-painiketta painamalla “TUNER”

ohjelmalähteeksi.

Valit se radioasema painelemalla PRESET.

• “No Presets” tulee näyttöön, jos muistissa ei ole asemia.

■ Muistipaikan tyhjentäminen

Poista tallennettu radioasema muistipaikalta.

Valitse FM- tai AM-painiketta painamalla “TUNER”

ohjelmalähteeksi.

Paina "OPTION"-painiketta.

Valitse nuolipainikkeilla kohta “Clear Preset” ja

paina ENTER.

CHARGE

OUT

ECO

ENHANCER

STEREO

TUNED

SLEEP

MUTE

VOL.

ADAPTIVE DRC

VIRTUAL

Clear Preset

Valitse nuolipainikkeilla (/) tyhjennettävä

muistipaikka. Paina sitten ENTER.

Kun muistipaikka on tyhjennetty, näkyviin tulee ensin “Cleared”, sitten seuraava täytetty muistipaikka.

Toista vaihetta 4, kunnes haluamasi muistipaikat on

tyhjennetty.

Sulje valikko painamalla OPTION.

TOISTO ❱ FM/AM radion kuuntelu Fi 51

Page 52

MUTE

ENHANCER

SLEEP

OUT

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

Program Type

STEREO

TUNED

VOL.

Tietueen nimi

MUTE

ENHANCER

SLEEP

OUT

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

CLASSICS

STEREO

TUNED

VOL.

Informaatio

Liikennetiedoteasema (taajuus)

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

POP-U

DISPLAY

REC

HDMI

AUX

USB

NET

BASS

MODE

SETUP

ENTER RETURN

INFO

OPTION

TRANSMI

EIVER

LEE

ZONE

NE B

RESETTUNING

MEMOR

MOVIEMUSICSUR. DECODESTRAIGHT

NHANCER

DIRECT

CEN

MEN

RADI

VOLUME

MEN

Nuolipainikkeet

RDS (Radio Data System) -viritin

Vain mallit UK ja Europe Radio Data System (RDS) on FM-radioasemien tiedonsiirtojärjestelmä,

joka on käytössä jo monessa maassa. Tämä laite pystyy vastaanottamaan erilaista Radio Data System-dataa, kuten “Program Service”, “Program Type,” “Radio Text” ja “Clock Time”, kun se vastaanottaa Radio Data System -lähetystä.

■ RDS (Radio Data System) -tietojen valinta

Viritä RDS (Radio Data System) -asema kuuluviin.

• Suosittelemme, että käytät Auto Preset-automaattihakua ja -tallennusta RDS (Radio Data System) -asemien virittämiseksi (s. 50).

Paina "INFO"-painiketta.

Näyttötietue vaihtuu joka painalluksella.

Vastaava tieto tulee näkyviin n. 3 sekunnin kuluttua.

Program Service Radioaseman nimi Program Type Nykyinen ohjelmatyyppi Radio Text Tietoa radio-ohjelmasta Clock Time Kellonaika DSP Program Äänentoistotapa Audio Decoder Dekooderin nimi Frequency Taajuus

• “Program Service,” “Program Type,” “Radio Text” ja “Clock Time” eivät tule näkyviin, ellei radioasema lähetä RDS (Radio Data System) -tietoja.

■ Automaattiset liikennetiedotteet

Kun ohjelmalähteenä on "TUNER", laite vastaanottaa liikennetiedotteita automaattisesti. Ota toiminto käyttöön seuraavien ohjeiden avulla.

Kun ohjelmalähteenä on TUNER, paina OPTION.

Valitse nuolipainikkeilla kohta “Traffic Program”

(TrafficProgram) ja paina ENTER.

Liikennetiedoteasemien haku alkaa 5 sekunnin kuluessa. Jos painat ENTER, haku alkaa heti.

• Käynnistä haku nykyisestä taajuudesta ylöspäin/alaspäin nuolipainikkeilla (

/), kun näytössä on “READY”.

• Jos haluat perua haun, paina RETURN.

• Suluissa olevat tekstit viittaavat etulevyn näytön tietueisiin.

Seuraava tietue näkyy n. 3 sekunnin ajan haun päätyttyä.

CHARGE

OUT

ECO

ENHANCER

STEREO

TUNED

SLEEP

MUTE

VOL.

ADAPTIVE DRC

VIRTUAL

TP FM101.30MHz

• “TP Not Found” tulee näkyviin 3 sekunniksi, jos laite ei löytänyt yhtään liikennetiedoteasemaa.

TOISTO ❱ FM/AM radion kuuntelu Fi 52

Page 53

RADIO

Tämä laite (edestä)

MUTE

ENHANCER

STEREO

TUNED

SLEEP

OUT

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

Connected

VOL.

1/2

Music

Videos

iPod Top

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

234

PRESETTU

RETURN

POP-U

MUTE

DIS

TRANSMI

BASS

MODE

234

USBUSB

LEE

ECEIVER

Musiikin toisto iPodista

Voit toistaa iPodiin tallentamaasi musiikkia, jos kytket iPodin tähän laitteeseen iPodin mukana toimitetulla USB-kaapelilla.

iPodin ohjelman toisto

MEMOR

INFO

MOVIEMUSI

ETU

UR. DECODESTRAIGHT

NHANCER

CEN

OPTIO

PLAY

ZONE

NE B

DIRECT

RADI

VOLUME

• Et voi toistaa iPodin videoita tässä laitteessa.

NIN

• Lisätietoja toistokelpoisista iPod-laitteista, ks. s. 109.

iPodin kytkeminen

Kytke iPod tähän laitteeseen USB-kaapelilla (toimitettu iPodin mukana).

Voit ohjata iPodia television kuvaruutu u n ava ttava n valik o n kau tta.

• Käyttö television kuvaruudun kautta on mahdollista vain, jos televisio on kytketty tähän laitteeseen HDMI-kaapelilla. Muussa tapauksessa ohjaa toimintoja etulevyn näytön kautta tai suoraan iPodista (iPodin helppo käyttötila) (s. 55).

• Alaviiva "_" näkyy sellaisten merkkien tilalla, joita tämä laite ei pysty näyttämään.

Valitse USB ohjelmalähteeksi painamalla USB.

Selailunäkymä näkyy television kuvaruudulla.

Käynnistä toisto iPodista ja ohjaa sitä seuraavien ohjeiden mukaan.

Kytke USB-kaapeli iPodiin.

Kytke USB-kaapeli USB-liittimeen.

STRAIGHT

AUX

5V 1A

AUDIO

• Kun iPod-laitteen toisto on käynnissä, toistonäkymä tulee näkyviin.

• iPod latautuu ollessaan kytkettynä tähän laitteeseen. Vaikka kytket tämän laitteen valmiustilaan iPodin latauksen aikana, iPodin lataus jatkuu (enintään 4 tuntia). Jos ”Setup"-valikossa on asetus "Network Standby- On" (s. 92), lataus jatkuu rajoituksetta.

• Irrota iPod USB-liittimestä, ellei sitä käytetä.

TOISTO ❱ Musiikin toisto iPodista Fi 53

Page 54

Artist Name Album Name Song Title 2:30

iPod Now Playing

5:10

[DISPLAY] to List Browse

Playlists

Artists Albums Songs Genres Composers

iPod Music

[DISPLAY] to Now Playing

1/6

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

POP-UP

MUTE

234

MOVIE

MUSIC

RBASS

234

ENTER RETURN

DISPLAY

INF

SETU

MODE

RANSMI

LEEP

RECEIVER

Valit se kohta nuolipainikkeilla ja paina ENTER.

Kun valitset kappaleen, toisto käynnistyy ja toistonäkymä

■ Browse - Selailunäkymä

tulee näkyviin.

NE A

ZONE

PRESE

UR. DECODESTRAIGH

ENHANCE

SCENE

PTION

ADI

OLUM

NIN

IRE

Nuolipainikkeet

• Palaa edelliselle valikkosivulle painamalla RETURN.

• Valitse toiston aikana selailunäkymä tai toistonäkymä painamalla DISPLAY.

• Jos haluat valita toistettavan tiedoston ja ohjata toistoa suoraan iPodista, ota käyttöön iPodin helppo käyttötila (s. 55).

1 Listan otsikko 2 Kappalelista

Lista iPodin sisällöstä. Valitse kohta nuolipainikkeilla ja vahvista valinta painamalla ENTER.

3 Kohteen numero/kokonaislukumäärä 4 Toimintatilan ilmaisimet

Tämänhetkiset uusinta/satunnaistoiston asetukset (s. 56) ja toiston tila (toisto, tauko, jne.).

MEMORY

5 Ohjausvalikko

Paina nuolipainiketta () ja valitse sitten asetuskohta nuolipainikkeilla (/). Vahvista painamalla ENTER.

Kuvake Toiminto

Siirtyy 10 sivua taaksepäin.

Siirtyy listan edelliselle sivulle.

Siirtyy listan seuraavalle sivulle.

Siirtyy 10 sivua eteenpäin.

Siirtyy toistonäkymään.

TOISTO ❱ Musiikin toisto iPodista Fi 54

Page 55

iPod Now Playing

Artist Name Album Name Song Title 2:30

5:10

[DISPLAY] to List Browse

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

POP-U

MUTE

DISPLAY

PRES

234

AUXUSB6ZO

BASS

234

ENTER RETURN

MODE

MEMOR

INFO

MOVIEMUSI

ETU

TRANSMI

LEE

UR. DECODESTRAIGHT

NHANCER

CEN

OPTIO

■ Playback - Toistonäkymä

ECEIVER

ZONE

NE B

TUNIN

DIRECT

RADI

1 Toimintatilan ilmaisimet

Tämänhetkiset uusinta/satunnaistoiston asetukset (s. 56) ja toiston tila (toisto, tauko, jne.).

2 Toistotiedot

Tuo näkyviin näkyviin seuraavat tiedot: artistin, albumin ja kappaleen nimi, toistoon kulunut aika/kappaleen kesto.

Ohjaa toistoa seuraavilla kauko-ohjaimen painikkeilla.

Erillislaitteen ohjauspainikkeet

Toiminto

 Jatkaa toistoa keskeytyskohdasta.

 Lopettaa toiston.

II Keskeyttää toiston väliaikaisesti.

I

I





Hyppy taakse/eteen.

Haku taaksepäin/eteenpäin niin kauan, kun painike on painettuna.

VOLUME

Nuolipainikkeet

Erillislaitteen ohjauspainikkeet

■ Toiston ohjaus iPodista tai

kauko-ohjaimella (iPodin helppo käyttötila)

Ota iPodin helppo käyttötila käyttöön painamalla

MODE.

Television kuvaruututietue häviää, ja iPodia voi ohjata sen omilla painikkeilla.

Jos haluat palata ohjau kseen television kuvaruudult a, paina uudelleen MODE.

Käynnistä toisto kauko-ohjaimella tai iPodista.

Kauko-ohjaimen painikkeet Toiminto Nuolipainikkeet Valitse haluamasi kohta. ENTER Vahvistaa valinnan. RETURN Siirtyy edelliselle valikkosivulle.



Aloittaa toiston/keskeyttää toiston väliaikaisesti.

Erillislaitteen ohjaus-

painikkeet

 Lopettaa toiston.

I

Hyppy taakse/eteen.

I



Haku taaksepäin/eteenpäin niin kauan, kun painike on painettuna.



TOISTO ❱ Musiikin toisto iPodista Fi 55

Page 56

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

POP-U

MUTE

DISPLAY

PRESET

234

AUXUSB6ZO

BASS

234

ENTER RETURN

MODE

OPTION

MEMOR

INFO

MOVIEMUSI

ETU

TRANSMI

LEE

UR. DECODESTRAIGHT

NHANCER

CEN

VOLUME

ECEIVER

NIN

DIRECT

RADI

Nuolipainikkeet

■ Uusinta- ja satunnaistoisto

Voit muuttaa iPodin satunnais- ja uusintatoiston asetuksia.

• iPodin helpon käyttötilan aikana voit muuttaa satunnais- ja uusintatoiston asetuksia suoraan iPodista tai television kuvaruudun kautta seuraavien ohjeiden mukaan. Tuo toistotietue näkyviin television kuvaruudulle painamalla MODE.

Kun ohjelmalähteenä on USB, paina OPTION.

Valit se nuolipainikkeilla koht a “Repeat” (Repeat) tai

"Shuffle" (Shuffle) ja paina ENTER.

• Palaa edelliseen näkymään painamalla RETURN.

• Suluissa olevat tekstit viittaavat etulevyn näytön tietueisiin.

Valit s e asetus nuolip ainikkeilla (/).

Asetuskohta Asetus Toiminto

Off (Off) Lopettaa uusintatoiston.

Repeat

One (One)

(Repeat)

All (All)

Off (Off) Lopettaa satunnaistoiston.

Shuffle

Songs (Songs)

(Shuffle)

Albums (Albums)

Sulje valikko painamalla OPTION.

Uusintatoistaa parhaillaan toistuvan kappaleen. tulee television kuvaruutuun.

Kaikkien kappaleiden uusintatoisto. tulee television kuvaruutuun.

Toistaa kappaleet satunnaisessa järjestyksessä. tulee television kuvaruutuun.

Toistaa albumit satunnaisessa järjestyksessä. tulee television kuvaruutuun.

TOISTO ❱ Musiikin toisto iPodista Fi 56

Page 57

RADIO

Tämä laite (edestä)

USB-muistilaite

MUTE

ENHANCER

STEREO

TUNED

SLEEP

OUT

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

Connected

VOL.

1/12

Blues

Classical Electronica Jazz Pop Rock Soundtrack Speaking

USB Top

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

234

PRESETTU

RETURN

POP-U

MUTE

DIS

TRANSMI

BASS

MODE

234

USBUSB

LEE

ECEIVER

Musiikin toisto USB-muistilaitteesta

Voit toistaa tällä laitteella musiikkia, joka on tallennettu USB-muistilaitteeseen.

• Kytke USB-tallennuslaite suoraan tämän laitteen USB-liittimeen. Älä käytä jatkokaapeleita.

MEMOR

INFO

MOVIEMUSI

ETU

UR. DECODESTRAIGHT

NHANCER

CEN

OPTIO

PLAY

ZONE

NE B

DIRECT

RADI

VOLUME

• Lisätietoja toistokelpoisista USB-laitteista, ks. s. 109.

NIN

USB-muistilaitteen kytkeminen

USB-muistilaitteen ohjelman toisto

Käynnistä USB-toisto ja ohjaa sitä seuraavien ohjeiden mukaan. USB-muistilaitetta voi ohjata television kuvaruudulle avattavasta

valikosta.

Kytke USB-muistilaite USB-liittimeen.

STRAIGHT

AUX

5V 1A

AUDIO

• Alaviiva "_" näkyy sellaisten merkkien tilalla, joita tämä laite ei pysty näyttämään.

Valitse USB ohjelmalähteeksi painamalla USB.

Selailunäkymä näkyy television kuvaruudulla.

• Kun USB-laitteen toisto on käynnissä, toistonäkymä tulee näkyviin.

• Paljon dataa sisältävän USB-muistilaitteen lukeminen saattaa kestää tavallista kauemmin. Siinä tapauksessa näytössä on “Loading...”.

• Lopeta ohjelman toisto USB-muistilaitteesta ennen kuin irrotat sen USB-liittimestä.

TOISTO ❱ Musiikin toisto USB-muistilaitteesta Fi 57

Page 58

Artist Name Album Name Song Title 2:30

USB Now Playing

[DISPLAY] to List Browse

[DISPLAY] to Now Playing

1/12

Blues

Classical Electronica Jazz Pop Rock Soundtrack Speaking

USB Top

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

POP-U

MUTE

PRESETTU

234

TRANSMI

AUXUSB6ZO

BASS

MODE

234

ENTER RETURN

DISPLAY

LEE

ECEIVER

ZONE

NE B

Valit se kohta nuolipainikkeilla ja paina ENTER.

Kun valitset kappaleen, toisto käynnistyy ja toistonäkymä tulee näkyviin.

■ Browse - Selailunäkymä

MEMOR

INFO

MOVIEMUSI

ETU

UR. DECODESTRAIGHT

NHANCER

CEN

OPTIO

VOLUME

NIN

DIRECT

RADI

Nuolipainikkeet

• Palaa edelliselle valikkosivulle painamalla RETURN.

• Valitse toiston aikana selailunäkymä tai toistonäkymä painamalla DISPLAY.

• Et voi valita tiedostoja, joita tämä laite ei pysty käyttämään.

1 Listan otsikko 2 Kappalelista

Luettelo USB-muistilaitteen sisällöstä. Valitse kohta nuolipainikkeilla ja vahvista valinta painamalla ENTER.

3 Kohteen numero/kokonaislukumäärä 4 Toimintatilan ilmaisimet

Tämänhetkiset uusinta/satunnaistoiston asetukset (s. 59) ja toiston tila (toisto, tauko, jne.).

5 Ohjausvalikko

Paina nuolipainiketta () ja valitse sitten asetuskohta nuolipainikkeilla (/). Vahvista painamalla ENTER.

Kuvake Toiminto

Siirtyy 10 sivua taaksepäin.

Siirtyy listan edelliselle sivulle.

Siirtyy listan seuraavalle sivulle.

Siirtyy 10 sivua eteenpäin.

Siirtyy toistonäkymään.

TOISTO ❱ Musiikin toisto USB-muistilaitteesta Fi 58

Page 59

USB Now Playing

Artist Name Album Name Song Title 2:30

[DISPLAY] to List Browse

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

POP-UP

MUTE

DISPLAY

USB6ZO

MOVIE

MUSIC

BASS

MODE

234

ENTER RETURN

OPTION

TRANSMI

RECEIVER

LEEP

2 3

MEMORY

INF

ETU

PRESE

UR. DECODESTRAIGHT

ENHANCER

SCENE

NIN

DIRE

ADI

■ Playback - Toistonäkymä

1 Toimintatilan ilmaisimet

Tämänhetkiset uusinta/satunnaistoiston asetukset (s. 59) ja toiston tila (toisto, tauko, jne.).

2 Toistotiedot

näkyviin seuraavat tiedot: artistin, albumin ja kappaleen nimi, toistoon kulunut

OLUME

Nuolipainikkeet

aika. Ohjaa toistoa seuraavilla kauko-ohjaimen painikkeilla.

Erillislaitteen ohjauspainikkeet

 Jatkaa toistoa keskeytyskohdasta.

Toiminto

 Lopettaa toiston.

II Keskeyttää toiston väliaikaisesti. I I

Hyppy taakse/eteen.

■ Uusinta- ja satunnaistoisto

Voit muuttaa USB-muistilaitteen satunnais- ja uusintatoiston asetuksia.

Kun ohjelmalähteenä on USB, paina OPTION.

Valit se nuoli pain ikkeilla koht a “Repeat” (Repeat) tai

"Shuffle" (Shuffle) ja paina ENTER.

• Palaa edelliseen näkymään painamalla RETURN.

• Suluissa olevat tekstit viittaavat etulevyn näytön tietueisiin.

Valitse asetus nuolipainikkeilla (/).

Asetuskohta Asetus Toiminto

Off (Off) Lopettaa uusintatoiston.

Repeat

One (One)

(Repeat)

All (All)

Off (Off) Lopettaa satunnaistoiston.

Shuffle (Shuffle)

Sulje valikko painamalla OPTION.

On (On)

Uusintatoistaa parhaillaan toistuvan kappaleen. tulee television kuvaruutuun.

Uusintatoistaa albumin (kansion) kappaleet. tulee television kuvaruutuun.

Toistaa albumin (kansion) kappaleet satunnaisessa järjestyksessä. tulee television kuvaruutuun.

TOISTO ❱ Musiikin toisto USB-muistilaitteesta Fi 59

Page 60

Musiikin toisto mediapalvelimelta (PC/NAS)

Voit toistaa tällä laitteella musiikkia, joka on tallennettu tietokoneeseen tai DLNA-yhteensopivaan NAS-palvelimeen.

• Voidaksesi käyttää tätä toimintoa on tämän laitteen ja tietokoneen oltava kytkettyinä samaan reitittimeen (s.

25). Voit tarkastaa laitteen verkkoasetukset (IP-osoite jne.) Setup-valikon kohdassa "Information" (s. 91).

• (vain malli RX-V577) Äänentoisto saattaa keskeytyä, jos käytössä on langaton verkkoyhteys. Käytä siinä tapauksessa verkkoa kaapeliyhteyden kautta.

• Lisätietoja toistokelpoisista tiedostoista, ks. s. 109.

Median jakamisen asetukset

Jotta voisit toistaa tietokoneelle tai DLNA-yhteensopivalle NAS-palvelimelle tallennettuja musiikkitiedostoja, sinun on ensin määritettävä jokaisen musiikkipalvelimen jakamisasetukset.

■ PC, jossa Windows Media Player

❑ Windows Media Player 12

Käynnistä Windows Media Player 12 -ohjelma tietokoneessa.

Valitse “Stream”, sitten “Turn on media streaming”.

Klikkaa “Turn on media streaming”.

❑ Windows Media Player 11

Käynnistä Windows Media Player 11 -ohjelma tietokoneessa.

Valitse “Library”, sitten “Media Sharing”.

Valitse kohta “Share my media to”. Valitse tämän laitteen kuvake ja

napsauta “Allow”.

Poistu klikkaamalla “OK”.

• Lisätietoja median jakamisesta voit lukea Windows Media Player -soittimen ohjeesta.

■ NAS-palvelin tai tietokone, jossa muu

DLNA-palvelinohjelmisto

Määritä median jakamisen asetukset muiden laitteiden tai ohjelmistojen käyttöohjeiden avulla.

Valitse “Allowed” pudotusvalikosta, joka tämän laitteen mallinimen

vieressä.

Poistu klikkaamalla “OK”.

TOISTO ❱ Musiikin toisto mediapalvelimelta (PC/NAS) Fi 60

Page 61

1/4

DESKTOP

NAS A NAS B NOTE

SERVER Top

Artist Name Album Name Song Title 2:30

SERVER Now Playing

[DISPLAY] to List Browse

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

POP-U

MUTE

PRESETTU

234

AUXUSB6ZO

BASS

MODE

234

ENTER RETURN

DISPLAY

NET

MEMOR

INFO

MOVIEMUSI

ETU

TRANSMI

LEE

UR. DECODESTRAIGHT

NHANCER

CEN

OPTIO

VOLUME

ECEIVER

ZONE

NE B

NIN

DIRECT

RADI

Nuolipainikkeet

Musiikin toisto tietokoneelta

Käynnistä toisto tietokoneelta ja ohjaa sitä seuraavien ohjeiden mukaan. Tietokonetta/NAS-palvelinta voi ohjata television kuvaruudulle

avattavasta valikosta.

• Alaviiva "_" näkyy sellaisten merkkien tilalla, joita tämä laite ei pysty näyttämään.

Valitse ohjelmalähteeksi “SERVER” painelemalla

NET.

Selailunäkymä näkyy television kuvaruudulla.

• Jos tietokone toistaa tämän laitteen kautta valittua musiikkitiedostoa, toistonäkymä tulee näkyviin.

Valitse musiikkipalvelin nuolipainikkeilla ja pa ina

ENTER.

Valitse kohta nuolipainikkeilla ja paina ENTER.

Kun valitset kappaleen, toisto käynnistyy ja toistonäkymä tulee näkyviin.

• Palaa edelliselle valikkosivulle painamalla RETURN.

• Valitse toiston aikana selailunäkymä tai toistonäkymä painamalla DISPLAY.

• Et voi valita tiedostoja, joita tämä laite ei pysty käyttämään.

TOISTO ❱ Musiikin toisto mediapalvelimelta (PC/NAS) Fi 61

Page 62

[DISPLAY] to Now Playing

1/14

Blues

Classical Electronica Jazz Pop Rock Soundtrack Speaking

SERVER NAS A

SERVER Now Playing

Artist Name Album Name Song Title 2:30

[DISPLAY] to List Browse

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

RETURN

POP-U

MUTE

DISPLAY

PRES

234

AUXUSB6ZO

BASS

MODE

234

ENTER

MEMOR

INFO

MOVIEMUSI

ETU

TRANSMI

LEE

UR. DECODESTRAIGHT

NHANCER

CEN

OPTIO

■ Browse - Selailunäkymä

ECEIVER

ZONE

NE B

TUNIN

DIRECT

RADI

VOLUME

Nuolipainikkeet

Erillislaitteen ohjauspainikkeet

1 Listan otsikko 2 Kappalelista

Lista tietokoneen sisällöstä. Valitse kohta nuolipainikkeilla ja vahvista valinta painamalla ENTER.

3 Kohteen numero/kokonaislukumäärä 4 Toimintatilan ilmaisimet

Tämänhetkiset uusinta/satunnaistoiston asetukset (s. 63) ja toiston tila (toisto, tauko, jne.).

5 Ohjausvalikko

Paina nuolipainiketta () ja valitse sitten asetuskohta nuolipainikkeilla (/). Vahvista painamalla ENTER.

Kuvake Toiminto

Siirtyy 10 sivua taaksepäin.

Siirtyy listan edelliselle sivulle.

■ Playback - Toistonäkymä

1 Toimintatilan ilmaisimet

Tämänhetkiset uusinta/satunnaistoiston asetukset (s. 63) ja toiston tila (toisto, tauko, jne.).

2 Toistotiedot

näkyviin seuraavat tiedot: artistin, albumin ja kappaleen nimi, toistoon kulunut aika.

Ohjaa toistoa seuraavilla kauko-ohjaimen painikkeilla.

Erillislaitteen ohjauspainikkeet

 Jatkaa toistoa keskeytyskohdasta.

 Lopettaa toiston.

II Keskeyttää toiston väliaikaisesti. I I

Toiminto

Hyppy taakse/eteen.

Siirtyy listan seuraavalle sivulle.

Siirtyy 10 sivua eteenpäin.

Siirtyy toistonäkymään.

• Voit ohjata toistoa myös DLNA-yhteensopivalla DMC-ohjelmalla (Digital Media Controller). Lisätietoja, ks. "DMC Control" (s. 92).

TOISTO ❱ Musiikin toisto mediapalvelimelta (PC/NAS) Fi 62

Page 63

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

RETURN

POP-U

MUTE

DISPLAY

PRES

234

AUXUSB6ZO

BASS

MODE

234

ENTER

OPTION

MEMOR

INFO

MOVIEMUSI

ETU

TRANSMI

LEE

UR. DECODESTRAIGHT

NHANCER

CEN

■ Uusinta- ja satunnaistoisto

ECEIVER

ZONE

NE B

TUNIN

DIRECT

RADI

Nuolipainikkeet

VOLUME

Voit muuttaa tietokoneen satunnais- ja uusintatoiston asetuksia.

Kun ohjelmalähteenä on SERVER, paina OPTION.

Valit se nuolipainikkeilla koht a “Repeat” (Repeat) tai

"Shuffle" (Shuffle) ja paina ENTER.

• Palaa edelliseen näkymään painamalla RETURN.

• Suluissa olevat tekstit viittaavat etulevyn näytön tietueisiin.

Valit s e asetus nuolip ainikkeilla (/).

Asetuskohta Asetus Toiminto

Off (Off) Lopettaa uusintatoiston.

Repeat

One (One)

(Repeat)

All (All)

Off (Off) Lopettaa satunnaistoiston.

Shuffle (Shuffle)

Sulje valikko painamalla OPTION.

On (On)

Uusintatoistaa parhaillaan toistuvan kappaleen. tulee television kuvaruutuun.

Uusintatoistaa albumin (kansion) kappaleet. tulee television kuvaruutuun.

Toistaa albumin (kansion) kappaleet satunnaisessa järjestyksessä. tulee television kuvaruutuun.

TOISTO ❱ Musiikin toisto mediapalvelimelta (PC/NAS) Fi 63

Page 64

1/7

Bookmarks

Locations Genres New Stations Popular Stations Podcasts Help

NET RADIO Top

Station Name Album Name Song Title 2:30

NET RADIO Now Playing

[DISPLAY] to List Browse

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

POP-U

MUTE

PRESETTU

234

TRANSMI

AUXUSB6ZO

BASS

MODE

234

ENTER RETURN

DISPLAY

NET

LEE

ECEIVER

Internetradion kuuntelu

Voit kuunnella internet-radioasemia eri puolilta maailmaa.

Internet-radion kuuntelu

MEMOR

INFO

MOVIEMUSI

ETU

UR. DECODESTRAIGHT

NHANCER

CEN

OPTIO

VOLUME

ZONE

NE B

NIN

DIRECT

RADI

Nuolipainikkeet

• Voidaksesi käyttää tätä toimintoa on tämän laitteen ja tietokoneen oltava kytkettyinä Internetiin (s. 25). Voit tarkastaa laitteen verkkoasetukset (IP-osoite jne.) Setup-valikon kohdassa "Information" (s. 91).

• Joitakin internet-radioasemia ei välttämättä voi kuunnella.

• Tämä laite käyttää internetradioasemien vTuner-tietokantapalvelua.

• Tämä palvelu voidaan lopettaa ilman ennakkoilmoitusta.

Näin valitset internetradion ja käynnistät toiston. Internet-radiota voit ohjata television kuvaruudulle avattavasta valikosta.

Valitse ohjelmalähteeksi “NET RADIO” painelemalla

NET.

Selailunäkymä näkyy television kuvaruudulla.

Valitse kohta nuolipainikkeilla ja paina ENTER.

Kun valitset Internetradioaseman, toisto käynnistyy ja toistonäkymä tulee näkyviin.

• Palaa edelliselle valikkosivulle painamalla RETURN.

• Valitse toiston aikana selailunäkymä tai toistonäkymä painamalla DISPLAY.

TOISTO ❱ Internetradion kuuntelu Fi 64

Page 65

[DISPLAY] to Now Playing

1/7

Bookmarks

Locations Genres New Stations Popular Stations Podcasts Help

NET RADIO Top

Station Name Album Name Song Title 2:30

NET RADIO Now Playing

[DISPLAY] to List Browse

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

RETURN

POP-U

MUTE

DISPLAY

PRES

234

AUXUSB6ZO

BASS

MODE

234

ENTER

MEMOR

INFO

MOVIEMUSI

ETU

TRANSMI

LEE

UR. DECODESTRAIGHT

NHANCER

CEN

OPTIO

■ Browse - Selailunäkymä

ECEIVER

ZONE

NE B

TUNIN

DIRECT

RADI

VOLUME

Nuolipainikkeet

Erillislaitteen ohjauspainikkeet

1 Listan otsikko 2 Kappalelista

Lista Internetradioasemien sisällöstä. Valitse kohta nuolipainikkeilla ja vahvista valinta painamalla ENTER.

3 Kohteen numero/kokonaislukumäärä 4 Toiston merkkivalo 5 Ohjausvalikko

Paina nuolipainiketta () ja valitse sitten asetuskohta nuolipainikkeilla (/). Vahvista painamalla ENTER.

■ Playback - Toistonäkymä

1 Toiston merkkivalo 2 Toistotiedot

Tuo näkyviin aseman, albumin ja kappaleen nimi, toistoon kulunut aika.

• Lopeta toisto erillislaitteen ohjauspainikkeella () .

• Asema saattaa estää joidenkin tietojen näytön.

Kuvake Toiminto

Siirtyy 10 sivua taaksepäin.

Siirtyy listan edelliselle sivulle.

Siirtyy listan seuraavalle sivulle.

Siirtyy 10 sivua eteenpäin.

Siirtyy toistonäkymään.

TOISTO ❱ Internetradion kuuntelu Fi 65

Page 66

Voit vaihtaa kieltä.

Kirjoita vTuner ID-tunnus tähän kenttään.

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

RETURN

POP-U

MUTE

DISPLAY

MEMOR

PRES

234

AUXUSB6ZO

BASS

MODE

234

ENTER

OPTION

INFO

MOVIEMUSI

ETU

TRANSMI

LEE

UR. DECODESTRAIGHT

NHANCER

CEN

Radioasemien tallentaminen muistipaikoille (muistipaikat)

ECEIVER

Voit tallentaa internetradioasemia "Bookmarks"-kansioon.

■ Aseman rekisteröinti Option-valikon

ZONE

NE B

TUNIN

DIRECT

RADI

Nuolipainikkeet

VOLUME

kautta

Näin rekisteröit aseman “Bookmarks”-kansioon.

Kun kuuntelet internetradiota, paina OPTION.

Valit se nuolip ainikkeilla "Bookmark On" ja paina

ENTER.

• Parhaillaan toistuva asema lisätään toistonäkymässä “Bookmarks”-kansioon. Luettelosta valittu asema lisätään selailunäkymässä “Bookmarks”-kansioon.

• Jos haluat poistaa aseman "Bookmarks"-kirjanmerkkikansiosta, valitse asema kansiosta ja valitse sitten "Bookmark Off".

Avaa vTuner-verkko sivusto

(http://yradio.vtuner.com/) tietokoneen verkkoselaimessa ja kirjoita vTuner ID-tunnus.

■ Aseman rekisteröinti vTuner-verkkosivun

kautta

Voit rekisteröidä mieluisimmat internetradioasemat vTuner-verkkosivustolla.

Valitse jokin internetradioasema tästä laitteesta.

Tämä vaihe on välttämätön, kun rekisteröit aseman ensimmäisen kerran.

Tarkasta tämän laitteen vTuner ID-tunnus.

Voit tarkastaa laitteen vTuner ID -tunnisteen (laitteen MAC-osoitteen) "Setup"-valikon kohdassa "Information" (s.

91).

• Tätä toimintoa käyttääksesi sinun täytyy luoda henkilökohtainen tili. Luo tili käyttämällä sähköpostiosoitettasi.

Rekisteröi useimmiten kuuntelemasi radioasemat.

Napsauta “Add”-kuvaketta (+) aseman nimen vieressä.

• Poista asema “Bookmarks”-kansiosta, valitse Home-sivulta “Bookmarks”, napsauta sitten “Remove”-kuvaketta (

–) aseman nimen vieressä.

TOISTO ❱ Internetradion kuuntelu Fi 66

Page 67

Ohjelman toisto AirPlayn välityksellä

iTunes

Reititin

(RX-V577 voidaan kytkeä langattomasti verkkoon.)

iPod

Tämä laite

iTunes (Esimerkki) iPod (Esimerkki)

Tämän laitteen verkkonimi

AirPlay-toiminto mahdollistaa musiikin toiston iTunesista/iPod touchista/iPhonesta/iPadista verkon välityksellä.

• Tässä luvussa "iPod" viittaa seuraaviin laitteisiin: "iPod touch", "iPhone" ja "iPad". “iPod” tarkoittaa “iPod touch”-, “iPhone”- ja "iPad"-laitteita, ellei toisin mainita.

• Voidaksesi käyttää tätä toimintoa on tämän laitteen ja tietokoneen/iPodin oltava kytkettyinä samaan reitittimeen (s. 25). Voit tarkastaa laitteen verkkoasetukset (IP-osoite jne.) Setup-valikon kohdassa "Information" (s. 91).

• Jos käytössäsi on monta SSID-reititintä, yhteydenmuodostus tähän laitteeseen saattaa olla rajoitettua SSID-yhteyden takia. Muodosta iPodista yhteys siihen SSID-verkkoon, josta pääset tähän laitteeseen.

• Lisätietoja tuetuista iPod-laitteista, ks. s. 109.

iTunesin/iPodin musiikin toisto

Tämä laite pystyy toistamaan musiikkia iTunesista/iPodista.

Kytke tämä laite toimintatilaan. Käynnistä iTunes tietokoneesta tai

avaa iPodin toistonäkymä.

Jos iTunes/iPod tunnista a tämä n laitt een, näk yvii n tu lee AirPlay-kuvake ( ).

• Ellei kuvake näy, tarkista, että laite ja tietokone/iPod on kytketty reitittimeen oikein.

Valitse iTunesista/iPodista napsauttamalla (näpäyttämällä)

AirPlay-kuvake ja valitse tämä laite (tämän laitteen verkkonimi) ääntä toistavaksi laitteeksi.

Valitse kappale ja käynnistä toisto.

Tämä laite valitsee automaattisesti ohjelmalähteeksi “AirPlay” ja käynnistää toiston. Toistonäkymä näkyy television kuvaruudulla.

• Toiston ohjaus television kuvaruudun kautta on mahdollista vain, jos televisio on kytketty tähän laitteeseen HDMI-kaapelilla.

TOISTO ❱ Ohjelman toisto AirPlayn välityksellä Fi 67

Page 68

Artist Name Album Name Song Title 2:30

AirPlay Now Playing

5:30

iTunes (esimerkissä englanninkielinen versio)

Valitse tämä

kohta

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

RETURN

POP-U

MUTE

DIS

PRES

234

AUXUSB6ZO

BASS

MODE

234

TRANSMI

ECEIVER

LEE

ZONE

NE B

UR. DECODESTRAIGHT

NHANCER

CEN

OPTIO

PLA

TUNIN

DIRECT

RADI

VOLUME

Erillislaitteen ohjauspainikkeet

MEMOR

INFO

MOVIEMUSI

ETU

• Jos haluat, että tämä laite käynnistyy automaattisesti toimintatilaan, kun käynnistät toiston iTunesista/iPodista, valitse Setup-valikkoon asetus “Network Standby-On" (s. 92).

• Voit muuttaa tämän laitteen verkkonimeä, joka näkyy iTunesissa/iPodissa. Tee se “Setup”-valikon kohdassa “Network Name” (s. 92).

• Jos toiston aikana vaihdat tämän laitteen ohjelmalähdettä, iTunes-/iPod-ohjelman toisto loppuu automaattisesti.

• Voit säätää laitteen äänenvoimakkuutta iTunesin/iPodin kautta toiston aikana. Jos haluat estää äänenvoimakkuuden säädön iTunesin/iPodin kautta, valitse "Option"-valikossa asetus "Volume Interlock" (s. 75) - "Off".

Varoitus!

• Jos äänenvoimakkuutta säädetään iTunesista/iPodista, toistuvan ohjelman

äänenvoimakkuus voi muuttua odottamattoman suureksi. Tämä laite ja/tai kaiuttimet voivat mennä rikki. Jos äänenvoimakkuus kasvaa yllättäen toiston aikana, lopeta heti toisto iTunesista/iPodista.

■ Playback - Toistonäkymä

1 Toiston merkkivalo 2 Toistotiedot

Tuo näkyviin näkyviin seuraavat tiedot: artistin, albumin ja kappaleen nimi, toistoon kulunut aika/kappaleen kesto.

Ohjaa toistoa seuraavilla kauko-ohjaimen painikkeilla.

Erillislaitteen ohjauspainikkeet

 Jatkaa toistoa keskeytyskohdasta.

 Lopettaa toiston.

II Keskeyttää toiston väliaikaisesti. I I

• Jos haluat ohjata iTunes-ohjelman toistoa tämän laitteen kauko-ohjaimella, sinun on sallittava kauko-ohjaus etukäteen iTunesin asetusten kautta.

Toiminto

Hyppy taakse/eteen.

TOISTO ❱ Ohjelman toisto AirPlayn välityksellä Fi 68

Page 69

Musiikin toisto useassa huoneessa (vain RX-V577)

Olohuone (Zone A)

Työhuone (Zone B)

FRONT CENTER SURROUND

SINGLE

SURROUND BACK/BI AMP

/ZONE B

OR OUT

SPEAKERS

SUBWOOFER PRE OUT

DC OUT

5V 0.5A

Tämä laite (takaa)

Zone A

Zone B

Monihuonetoiminnon (Zone A/B) ansiosta vahvistin pystyy toistamaan ohjelmalähteen ohjelmaa kahdessa huoneessa: Zone A- ja Zone B-huoneessa.

Esimerkki: kotiteatterihuoneessa voit käyttää Zone A-kaiuttimia (ja sammuttaa Zone B-kaiuttimet), työhuoneessa Zone B-kaiuttimia (ja sammuttaa Zone A-kaiuttimet). Molempia kaiutinjärjestelmiä voit käyttää myös samanaikaisesti, jolloin samaa ohjelmalähdettä voidaan kuunnella molemmissa huoneissa.

• Monikanavaisen tallenteen kaikki äänikanavat yhdistyvät kahteen kanavaan ja ohjautuvat Zone B-huoneeseen.

• Sama ohjelmalähde valikoituu sekä Zone A- että Zone B-huoneen käyttöön.

• Perusasetuksen mukaan Zone B-huoneen äänenvoimakkuus muuttuu Zone A-huoneen äänenvoimakkkuutta muutettaessa. Jos Zone A- ja Zone B-huoneiden välillä on äänenvoimakkuusero, voit säätää sitä "Option"-valikon kohdassa “ZoneB Trim” (s. 70). Voit myös säätää Zone B-huoneen äänenvoimakkuutta erikseen (s. 70).

• SCENE-toimintosarjalla voit sallia/estää äänen ohjautumisen Zone A/B-huoneeseen (s. 43)

Valmistelu Zone B

Kytke tähän laitteeseen laite, jota käytetään Zone B-huoneessa.

Varoitus!

• Irrota laitteen verkkojohto pistorasiasta ennen kuin kytket kaiuttimet.

Kytke Zone B-huoneeseen sijoitellut kaiuttimet tähän laitteeseen kaiutinkaapeleilla. Ota SURROUND BACK/BI AMP/ZONE B-kaiutinliittimet Zone B-kaiuttimien käyttöön näin:

Kytke ensin laitteen virtajohto pistorasiaan. Valitse sitten Setup-valikossa asetus "Power Amp Assign" (s. 79) - "Zone B".

TOISTO ❱ Musiikin toisto useassa huoneessa (vain RX-V577) Fi 69

Page 70

1 2

PARTY

VIRTUAL

MUTE

ENHANCER

STEREO

TUNED

SLEEP

OUT

ECO

CHARGE

ADAPTIVE DRC

ZONEAZONE

VOL.

HDMI1

“ZONE A" ja/tai "ZONE B" tulee näkyviin.

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

PRESETTU

SCENE

POP-U

DISPLAY

BASS

MODE

ENTER

RETURN

VOLUME

SCENE (BD/DVD) SCENE (TV)

MUTE

OPTION

TRANSMIT

ZONE A ZONE B

INFO

MOVIEMUSI

ETU

MEMOR

LEE

UR. DECODESTRAIGHT

NHANCER

ECEIVER

NIN

DIRECT

RADI

Ohjelmalähteen valintapainikkeet

Nuolipainikkeet

■ Toiston perustoiminnot

Salli/estä äänen ohjautuminen Zone A- tai Zone

B-huoneisiin painamalla ZONE A- tai ZONE B-painiketta.

Valit s e ohjelmalähde ohjelmalähteen

valintapainikkeilla.

Käynnistä toisto erillislaitteesta tai valitse

radiokanava.

Säädä äänenvoimakkuus VOLUME-säätimellä.

■ Zone A- ja Zone B-huoneen

äänenvoimakkuuserojen tasaaminen

Jos äänenvoimakkuuden ero Zone A/B-huoneiden välillä on häiritsevän suuri, korjaa tällä toiminnolla Zone B-huoneen äänenvoimakkuutta.

Paina "OPTION"-painiketta.

Valitse nuolipainikkeilla kohta “Volume Trim”

(Volume Trim) ja paina ENTER.

• Palaa edelliseen näkymään painamalla RETURN.

• Suluissa olevat tekstit viittaavat etulevyn näytön tietueisiin.

Valitse haluamasi asetus nuolipainikkeilla (/)

“ZoneB Trim” (ZB.Trim) ja nuolipainikkeilla (

Säätöalue

-10,0 dB - +10,0 dB (0.5 dB tarkkuudella)

Perusasetus

0,0 dB

/).

Sulje valikko painamalla OPTION.

• Tämä asetus ei vaikuta, jos asetuksena on "Setup"-valikossa “ZoneB Volume” (s. 87) - “Async.”.

■ Zone B-huoneen äänenvoimakkuuden

säätö erikseen

Voit säätää Zone B -huoneen äänenvoimakkuutta erikseen kaukosäätimellä, jos asetuksena on "Setup"-valikossa “ZoneB Volume” (s.

87) - “Async.”.

Kun haluat kytkeä kaukosäätimen Zone B -huoneen

ohjaustilaan, pidä pohjassa nuolipainike ( SCENE (TV) -painiketta yli 3 sekuntia.

TRANSMIT vilkahtaa kaksi kertaa.

Säädä Zone B -huoneen äänenvoimakkuus

VOLUME-painikkeella.

• Mykistä Zone B -huoneen äänentoisto painamalla MUTE.

Kun haluat kytkeä kaukosäätimen Zone A -huoneen

ohjaustilaan, pidä pohjassa nuolipainike ( SCENE (BD/DVD) -painiketta yli 3 sekuntia.

TRANSMIT vilkahtaa kaksi kertaa.

) ja paina

TOISTO ❱ Musiikin toisto useassa huoneessa (vain RX-V577) Fi 70

Page 71

MUTE

ENHANCER

STEREO

TUNED

SLEEP

OUT

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

Audio Decoder

VOL.

Tietueen nimi

MUTE

ENHANCER

STEREO

TUNED

SLEEP

OUT

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

†‡Pro Logic

VOL.

Informaatio

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

RETURN

POP-UP

MUTE

TRANSMI

USB6ZO

MOVIE

MUSIC

BASS

MODE

234

INFO

LEEP

RECEIVER

Toimintatilan tarkastaminen

Etulevyn näyttötietueiden tarkastelu

2 3

MEMORY

ETU

PRESE

UR. DECODESTRAIGHT

ENHANCER

SCENE

DISPLA

NIN

DIRE

ADI

PTION

OLUME

Paina "INFO"-painiketta.

Näyttötietue vaihtuu joka painalluksella.

Vastaava tieto tulee näkyviin n. 3 sekunnin kuluttua.

• Valittavissa olevat kohdat ovat ohjelmalähdekohtaisia. Lisäksi näytössä oleva kohta voidaan määrittää erilaiseksi eri ohjelmalähderyhmille.

Ohjelmalähderyhmä

HDMI 1–6 AV 1–6 AUX

USB SERVER AirPlay

Asetuskohta

Input (ohjelmalähteen nimi), DSP Program (ääniohjelman nimi), Audio Decoder (dekooderin nimi*)

Song (kappaleen nimi), Artist (esittäjän nimi), Album (albumin nimi), DSP Program (ääniohjelman nimi), Audio Decoder (dekooderin nimi*)

* Kun käytössä on iPodin helppo käyttötila:

Input (ohjelmalähteen nimi), DSP Program (ääniohjelman nimi), Audio Decoder (dekooderin nimi)

Song (kappaleen nimi), Album (albumin nimi), Station

NET RADIO

TUNER

* Parhaillaan käytössä olevan audiodekooderin nimi näkyy. Ellei mikään

audiodekooderi ole käytössä, näkyviin tulee “Decoder Off”.

(aseman nimi), DSP Program (ääniohjelman nimi), Audio Decoder (dekooderin nimi*)

Frequency (taajuus), DSP Program (ääniohjelma), Audio Decoder (dekooderi*)

*Vain mallit UK ja Europe

Radio Data System -data on saatavilla, jos viritin vastaanottaa RDS (Radio Data System) -aseman lähetystä

(s. 52)

TOISTO ❱ Toimintatilan tarkastaminen Fi 71

Page 72

Eri ohjelmalähteiden toistoasetukset (Option -valikko)

MUTE

ENHANCER

STEREO

TUNED

SLEEP

OUT

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

Tone Control

VOL.

Tone Control

DSP/Surround Volume Trim Lipsync Signal Info Signaalitiedot Audio in

Lisävarusteet

Voit määrittää erilaiset toistoasetukset eri ohjelmalähteille. Koska tätä valikkoa voi käyttää etulevyn kautta (tai televisiosta), voit helposti muuttaa asetuksia myös toiston aikana.

Paina "OPTION"-painiketta.

Etulevyn näyttö

TV-ruutu

Valitse asetuskohta nuolipainikkeilla ja paina ENTER.

• Palaa edelliseen näkymään painamalla RETURN.

Valit se asetus nuolipainikkeilla (/).

Sulje valikko painamalla OPTION.

Option-valikon asetukset

• Valittavissa olevat kohdat ovat ohjelmalähdekohtaisia.

• Suluissa olevat tekstit viittaavat etulevyn näytön tietueisiin.

• Perusasetus on alleviivattu.

• Lisäksi joillakin maantieteellisillä alueilla käytettävissä voi olla äänen suoratoistoon liittyviä valikkotoimintoja. Lue lisätietoja mukana toimitetulla CD-ROM-levyllä olevasta käyttöohjeesta.

Asetuskohta Toiminto Sivu

Tone Control (Tone Control)

DSP Level (DSP Level)

Adaptive DRC

DSP/Surround (DSP/Surround)

Volume Trim (Volume Trim)

Lipsync (Lipsync)

Signal Info (Signal Info) Tietoja valittuna olevasta video- ja audiosignaalista. 74

Audio In (Audio In)

Video Out (Video Out)

Auto Preset (Auto Preset)

(A.DRC) Extended

Surround (EXTD)

Enhancer (Enhancer)

Input Trim (In.Trim)

Subwoofer Trim (SW.Trim)

ZoneB Trim (ZB.Trim)

TOISTO ❱ Eri ohjelmalähteiden toistoasetukset (Option -valikko) Fi 72

Sävynsäätö. Korkeiden ja matalien taajuuksien kuuluvuuden säätö.

Säädä äänikenttätehosteen taso. 73

Valitse, säätääkö laite dynamiikka-alueen (suurimmasta pienimpään) automaattisesti äänenvoimakkuuden mukana.

(vain malli RX-V577) Valitse, miten laitteisto toistaa 5.1 - 7.1 -kanavaisen äänen

silloin, kun takatehostekaiuttimet ovat käytössä.

Compressed Music Enhancer käyttöön/ pois käytöstä. 74

Korjaa ohjelmalähteiden välisiä äänenvoimakkuuden eroja.

Hienosäädä subwooferin äänenvoimakkuutta. 74

(vain malli RX-V577) Korjaa Zone A/B-huoneiden välistä äänenvoimakkuuden

eroa. Salli/estä Setup-valikossa olevan “Lipsync”-asetuksen

käyttö .

Valitse yhden laittteen käyttöön tietyn tuloliitinryhmän videoliitäntä ja toisen tuloliitinryhmän audioliitäntä.

Valitse, mitä videosignaalia tämä laite toistaa radion kuuntelun aikana.

Käynnistä laite hakemaan ja tallentamaan muistipaikoille hyvin kuuluvat FM-asemat.

Page 73

Asetuskohta Toiminto Sivu

Äänenvoimakkuus: pieni Äänenvoimakkuus: suuri

Tulotaso Tulotaso

Off

Lähtötaso

Clear Preset (Clear Preset) Poista tallennettu radioasema muistipaikalta. 51

Traffic Program (TrafficProgram)

Repeat (Repeat)

Shuffle (Shuffle)

Volume Interlock (Interlock)

Bookmark On (Bookmark On) Bookmark Off (Bookmark Off)

Vain mallit UK ja Europe Käynnistä laite hakemaan automaattisesti liikennetietoa RDS-järjestelmästä.

Määritä uusintatoiston asetukset ohjelmalähteille iPod (s.

56), USB-muistilaite (s. 59) ja mediapalvelin (s. 63). Määritä satunnaistoiston asetukset ohjelmalähteille iPod (s.

56), USB-muistilaite (s. 59) ja mediapalvelin (s. 63). Salli/estä äänenvoimakkuuden säätö iTunesista/iPodista

AirPlay-toiminnon avulla. Lisää internetradioaseman

"Bookmarks"-kirjanmerkkikansioon tai poistaa sen "Bookmarks"-kansiosta.

—

■ Tone Control (Tone Control)

Sävynsäätö. Korkeiden (Treble) ja matalien taajuuksien (Bass) kuuluvuuden säätö.

Vaihtoehdot

Treble (Treble), Bass (Bass)

Säätöalue

-6.0 dB - Bypass

• Sävyn voi säätää myös etulevyn säätimillä. Valitse TONE CONTROL -painiketta painelemalla "Treble" tai "Bass". Säädä arvoa PROGRAM-painikkeella.

• Jos säädät käyttöön ääriarvon, ääni ei välttämättä vastaa muiden kanavien ääntä.

(säädön ohitus) - +6.0 dB (0.5 dB tarkkuus)

■ DSP/Surround (DSP/Surround)

Säädä äänikenttäohjelman ja tilaäänen asetuksia.

❑ DSP Level (DSP Level)

Säädä äänikenttätehosteen taso.

Säätöalue

-6 dB - 0 dB

- +3 dB

❑ Adaptive DRC (A.DRC)

Valitse, säätääkö laite dynamiikka-alueen (suurimmasta pienimpään) automaattisesti äänenvoimakkuuden mukana. Jos haluat kuunnella ohjelmaa hiljaisella äänenvoimakkuudella esim. öisin, valitse “On”.

Asetukset

On (On) Dynamiikan automaattisäätö. Off (Off)

Ei säädä dynamiikka-aluetta automaattisesti.

Jos asetuksena on “On”, dynamiikka-alue kapenee silloin, kun äänenvoimakkuus on pieni, ja levenee, kun äänenvoimakkuus on suuri.

❑ Extended Surround (EXTD) - Laajennettu tilaääni

(vain malli RX-V577) Valitse, miten laitteisto toistaa 5.1 - 7.1 -kanavaisen äänen silloin, kun takatehostekaiuttimet ovat

käytössä.

Asetukset

Laite valitsee automaattisesti sopivimman dekooderin, jos tallenteessa on

Auto (Auto)

DDPLIIx Movie (DDPLIIxMo)

DDPLIIx Music (DDPLIIxMu)

EX/ES (EX/ES)

Off (Off)

takatehostekanavan tunniste, ja toistaa äänen joko 6.1- tai 7.1-kanavaisena. Jos kytkettynä on kaksi takatehostekaiutinta, tämä laite toistaa 5.1-kanavaisen äänen 7.1-kanavaisena.

Toistaa äänen aina 7.1-kanavaisena Dolby Pro Logic IIx Movie-dekooderilla. Käytettävissä vain, jos laitteistoon on kytketty kaksi takatehostekaiutinta.

Toistaa äänen aina 6.1- tai 7.1-kanavaisena Dolby Pro Logic IIx Music-dekooderilla. Käytettävissä vain, jos laitteistoon on kytketty yksi tai kaksi takatehostekaiutinta.

Laite valitsee automaattisesti Dolby EX- tai DTS-ES-dekooderin ja toistaa äänen 6.1- tai 7.1-kanavaisena.

Laite toistaa aina alkuperäiset äänikanavat. (Vaikka laitteeseen tulisi DTS-EStai Dolby Digital Surround EX-ääntä, tämä laite toistaa äänen

5.1-kanavaisena.)

TOISTO ❱ Eri ohjelmalähteiden toistoasetukset (Option -valikko) Fi 73

Page 74

• Jotkin vanhemmat Dolby Digital Surround EX- ja DTS-ES-tallenteet eivät sisällä tunnistetta, joka mahdollistaa takatehostekanavan toiston. Suosittelemme asetusta “Extended Surround” - "DDPLIIx Movie" tai "EX/ES" näiden ohjelmalähteiden toiston aikana.

❑ Enhancer (Enhancer)

Salli/ estä Compressed Music Enhancer -toiminnon käyttö (s. 48).

• Tämä asetus määritetään erikseen kullekin ohjelmalähteelle.

• Vaihtoehtoisesti voit käynnistää Compressed Music Enhancer-toiminnon kauko-ohjaimen ENHANCER-painikkeella (s. 48).

Asetukset

Off (Off) Compressed Music Enhancer-toiminto pois käytöstä. On (On) Compressed Music Enhancer-toiminto käyttöön.

Perusasetus

TUNER, USB, (verkkolähteet): On Muut: Off (Off)

■ Volume Trim (Volume Trim)

Hienosäädä ohjelmalähteiden välisiä äänenvoimakkuuseroja ja subwooferin äänenvoimakkuuseroa.

❑ Input Trim (In.Trim)

Korjaa ohjelmalähteiden välisiä äänenvoimakkuuden eroja. Jos äänenvoimakkuuden erot eri ohjelmalähteiden välillä häiritsevät sinua ohjelmalähdettä vaihdettaessa, korjaa eroja tällä toiminnolla.

■ Lipsync (Lipsync)

Salli/estä Setup-valikossa tehdyn “Lipsync”-korjauksen käyttö (s. 86).

• Tämä asetus määritetään erikseen kullekin ohjelmalähteelle.

Asetukset

Off (Off) Lipsync-säätö pois käytöstä. On (On) Lipsync-säätö käyttöön.

Perusasetus

AirPlay: Off Muut: On

■ Signal Info (Signal Info)

Tietoja valittuna olevasta video- ja audiosignaalista.

Vaihtoehdot

Format (FORMAT) Tulosignaalin audioformaatti.

Channel (CHAN)

Sampling (SAMPL)

Bitrate (B RATE) Laitteeseen tulevan bittivirtasignaalin datamäärä sekunnissa. Video In (V IN) Sisään tulevan digitaalisignaalin tyyppi ja resoluutio. Video Out (V OUT) Ulos lähtevän digitaalisignaalin tyyppi ja resoluutio.

Lähteen kanavien lukumäärä (etu/taka/LFE). Esim. “3/2/0,1” tarkoittaa 3 etukanavaa, 2 takakanavaa ja LFE-kanava.

Näytteistyksessä digitaalisesta tulosignaalista otettujen näytteiden lukumäärä sekunnissa.

• Tämä asetus määritetään erikseen kullekin ohjelmalähteelle.

Säätöalue

-6,0 dB - 0,0 dB

- +6.0 dB (0.5 dB tarkkuus)

❑ Subwoofer Trim (SW.Trim)

Hienosäädä subwooferin äänenvoimakkuutta.

Säätöalue

-6,0 dB - 0,0 dB

- +6.0 dB (0.5 dB tarkkuus)

• Vaihda etulevyn näytön tietuetta nuolipainikkeilla (/).

TOISTO ❱ Eri ohjelmalähteiden toistoasetukset (Option -valikko) Fi 74

Page 75

■ Audio In (Audio In)

Yhdistää valitun ohjelmalähteen (HDMI 1–6 tai AV 1–6) videoliittimen ja muun audioliittimen. Käytä toimintoa esim. seuraavissa tilanteissa:

• Haluat kytkeä ohjelmaa toistavan laitteen, jossa on HDMI-videolähtö, mutta ei HDMI-audiolähtöä.

• Haluat kytkeä ohjelmaa toistavan laitteen, jossa on komponenttivideoliittimet ja analogiset stereoliittimet (pelikonsoli tms.)

Ohjelmalähteet

HDMI 1–6, AV 1–6

■ Käyttöönotto

(Audiosignaalin ottaminen optisesta digitaaliliittimestä)

Valitse "AV 1" ja kytke laite tämän laitteen vastaaviin audioliittimiin optisella digitaalikaapelilla.

(Audiosignaalin ottaminen digitaalisesta koaksiaaliliittimestä)

Valitse "AV 2" tai "AV 3", ja kytke laite tämän laitteen vastaaviin audioliittimiin digitaalisella koaksiaalikaapelilla.

(Audiosignaalin ottaminen analogisesta audioliittimestä)

Valitse "AV 4", "AV 5" tai "AV 6" ja kytke laite tämän laitteen vastaaviin audioliittimiin stereokaapelilla.

■ Video Out (Video Out)

Valitse, mitä videosignaalia tämä laite toistaa audio-ohjelmalähteen toiston aikana. Voit esimerkiksi katsella videota samanaikaisesti radion kuuntelun aikana.

Ohjelmalähteet

TUNER, USB, (network sources), AUX

Asetukset

Off (Off) HDMI 1–6, AV 1–6 Toistaa vastaaviin videotuloliittimiin tulevan signaalin.

Laite ei toista videosignaalia.

■ Volume Interlock (Interlock)

Salli/estä äänenvoimakkuuden säätö iTunesista/iPodista AirPlay-toiminnon avulla.

Asetukset

Off (Off) Estää äänenvoimakkuuden säädön iTunesista/iPodista.

Limited (Ltd)

Full (Full)

Sallii äänenvoimakkuuden säädön iTunesista/iPodista tietyllä tasolla (-80 dB - 0 dB ja mykistys).

Sallii äänenvoimakkuuden säädön iTunesista/iPodista koko äänialueella (-80 dB - +16,5 dB ja mykistys).

TOISTO ❱ Eri ohjelmalähteiden toistoasetukset (Option -valikko) Fi 75

Page 76

ASETUKSET

Setup

Speaker

HDMI Sound ECO Function Network Language

Configuration Distance Level Equalizer Test Tone

Setup

Speaker

HDMI Sound ECO Function Network Language

Configuration

Distance Level Equalizer Test Tone

Laitteen asetukset (Setup-valikko)

Voit muuttaa lukuisia laitteen toimintaan vaikuttavia asetuksia television kuvaruudulta.

• Jos tämä laite tunnistaa, että verkosta on saatavilla uusi laiteohjelmisto, kirjekuoren kuvake tulee kuvaruutuvalikkoon (s. 97).

Paina "SETUP"-painiketta.

Valitse valikko nuolipainikkeilla ja paina ENTER.

Valitse asetuskohta nuolipainikkeilla ja paina ENTER.

Valitse asetus nuolipainikkeilla (/) ja paina ENTER.

Sulje valikko painamalla SETUP.

• Palaa edelliseen näkymään painamalla RETURN.

ASETUKSET ❱ Laitteen asetukset (Setup-valikko) Fi 76

Page 77

Setup-valikon asetukset

Valikko Asetuskohta Toiminto Sivu

(vain malli RX-V577) Valitse kaiutinkokoonpano.

(vain malli RX-V577) Takatehostekaiuttimet kytkettyinä/ei takatehostekaiuttimia, takatehostekaiuttimien koko.

Configuration

Speaker

Distance Säädä yksittäisten kaiuttimien etäisyyttä kuuntelupaikasta. 81 Level Säädä yksittäisten kaiuttimien perusäänenvoimakkuus eli kaiutintasot. 81 Equalizer Säädä äänensävyä taajuuskorjaimella. 81 Test Tone Salli/estä testiäänen toisto. 82

HDMI Configuration

Power Amp Assign

Subwoofer Subwoofer kytketty/ ei kytketty. 79 Front Etukaiuttimien koko. 79 Center Keskikaiutin kytkettynä/ei keskikaiutinta, keskikaiuttimen koko. 79 Surround Takakaiuttimet kytkettyinä/ei takakaiuttimia, takakaiuttimien koko. 80

Surround Back

Crossover Määritä matalin ääni, jonka “Small”-kokoisiksi määritetyt kaiuttimet voivat toistaa. 80 Subwoofer Phase Subwooferin vaihe. 80 Extra Bass Salli/ estä Extra Bass-toiminnon käyttö. 80 (Virtual CINEMA DSP) Huonetilan etuosaan sijoitetun 5-kanavaisen kaiutinkokoonpanon (Virtual CINEMA FRONT) käyttötila. 81

HDMI Control Valitse HDMI-ohjaus käyttöön/pois käytöstä. 83 Audio Output Valitse laite, johon audiosignaali ohjataan. 83 Standby Through Valitse, siirtyykö video/audiosignaali (HDMI-liittimistä tuleva signaali) televisioon silloin, kun tämä laite on valmiustilassa.83 TV Audio Input Valitse, mihin tämän laitteen audiotuloliittimeen tulee television ääni. 83 Standby Sync Valitse, tahdistaako HDMI-yhteisohjaus television ja tämän laitteen valmiustilan. 83 ARC ARC käytössä/ ei käytössä. 84 SCENE SCENE-toimintosarja käyttöön/pois käytöstä. 84

ASETUKSET ❱ Laitteen asetukset (Setup-valikko) Fi 77

Page 78

Valikko Asetuskohta Toiminto Sivu

CINEMA DSP 3D CINEMA DSP 3D käyttöön/ pois käytöstä. 85 Panorama Salli/estä etuäänikentän leveysvaikutelma. 85

DSP Parameter

Sound

ECO

Function

Network

Language Valikkokielen valitseminen. 93

Lipsync

Volume

Auto Power Standby Valitse aika, jonka kuluttua laite kytkeytyy automaattisesti valmiustilaan. 88 ECO Mode ECO-toiminto (virransäästötoiminto) käyttöön/pois käytöstä . 88 Input Rename Voit muuttaa etulevyn näytössä näkyvää ohjelmalähdenimeä. 89 Dimmer Säädä etulevyn näytön kirkkautta. 89 Memory Guard Estä laitteen asetusten muuttam in en vahingoss a. 89 DC OUT Power Mode Virransyöttötapa DC OUT -liittimestä. 90 Information Tietoja tämän laitteen verkkoasetuksista. 91

Network Connection

IP Address Määritä verkkoasetukset (IP-osoite jne.). 91 MAC Address Filter Valitse MAC-osoitteen suodatin rajoittaaksesi muiden laitteiden pääsyä tähän laitteeseen verkon kautta. 92 DMC Control Toiston ohjaus DLNA-yhteensopivalla DMC (Digital Media Controller) -ohjelmalla käyttöön - pois käytöstä. 92 Network Standby Salli/estä tämän laitteen käynnistäminen jonkin verkkolaitteen kautta. 92 Network Name Muuta tämän laitteen verkkonimeä, joka näkyy muissa verkkolaitteissa. 92 Network Update Päivitä tämän laitteen laiteohjelmisto verkon kautta. 93

Center Width Säädä keskiäänikentän leveysvaikutelmaa. 85 Dimension Säädä äänikentän etu- ja takaosan välinen tasapaino. 85 Center Image Säädä etuäänikentän keskitason suuntauksen tasoa (leveyttä). 85 Select Valitse eteenpäin lähtevän audio- ja videosignaalin välisen viiveen korjaustapa. 86 Adjustment Säädä video- ja audiosignaalin toistohetken välinen viive itse. 86 Scale Valitse äänenvoimakkuusnäytön asteikko. 86 Dynamic Range Bittivirtaäänen (Dolby Digital ja DTS) toistoon kohdistettava dynamiikka-alueen säätötapa. 86 Max Volume Määritä suurin sallittu äänenvoimakkuus. 86 Initial Volume Laitteiston äänenvoimakkuus käynnistyshetkellä. 86

ZoneB-äänenvoimakkuus

(vain malli RX-V577) Zone B -huoneen äänenvoimakkuuden säätö Zone A-huoneen äänenvoim akk uuden säädön yhteydessä.

(vain malli RX-V577) Valitse verkkoyhteyden muodostuksen tapa.

ASETUKSET ❱ Laitteen asetukset (Setup-valikko) Fi 78

Page 79

Speaker

Säädä kaiutinasetukset itse.

• Perusasetus on alleviivattu.

■ Configuration

Kaiuttimien äänentoisto määräytyy käyttäjän valitsemien asetuksien perusteella.

• Kaiuttimien koon valitseminen: valitse "Large", jos elementin halkaisija on 16 cm tai suurempi, "Small", jos halkaisija on pienempi kuin 16 cm.

Power Amp Assign

(vain malli RX-V577) Valitse kaiutinkokoonpano.

5.1- ja 7.1-kanavaisen kaiutinkokoonpanon lisäksi voit käyttää erilaisia kaiutinkokoonpanoja käyttämällä Zone B -huoneen kaiuttimia tai bi-amp-kaksoisvahvistuskytkentää.

Asetukset

Basic

BI-AMP Valitse tämä, jos kytket bi-amp-yhteensopivat etukaiuttimet (s. 17).

Zone B

Subwoofer

Subwoofer kytketty/ ei kytketty.

Asetukset

Use

None

Valitse tämä, kun käytössä on tavallinen kaiutinjärjestelmä (ei Zone B-kaiuttimia tai bi-amp -kytkentää).

Valitse tämä, jos käytät Zone B-kaiuttimia (s. 69) kotiteatterihuoneen (Zone A) kaiutinjärjestelmän lisäksi.

Subwoofer on kytketty. Subwoofer toistaa LFE-kanavan äänen ja muiden kanavien matalat taajuudet.

Valitse, jos laitteeseen ei ole kytketty subwooferia. Etukaiuttimet toistavat LFE-kanavan äänen ja muiden kanavien matalat

taajuudet.

Front

Etukaiuttimien koko.

Asetukset

Small

Large

• “Asetuksena on automaattisesti "Front - Large", jos asetuksena on "Subwoofer - None".

Valitse, jos kaiuttimet ovat pienet. Subwoofer toistaa etukanavan matalat taajuudet (määritä kohdassa

"Crossover", jakotaajuus). Valitse, jos kaiuttimet ovat suuret.

Etukanavan koko taajuusalueen toisto etukaiuttimista.

Center

Keskikaiutin kytkettynä/ei keskikaiutinta, keskikaiuttimen koko.

Asetukset

Small

Large

None

Valitse, jos kaiuttimet ovat pienet. Subwoofer tai etukaiuttimet toistavat keskikanavan matalat taajuudet (määritä kohdassa "Crossover", jakotaajuus).

Valitse, jos kaiuttimet ovat suuret. Keskikaiutin toistaa keskikanavan taajuusalueen kokonaan.

Keskikaiutinta ei ole kytketty. Etukaiuttimet toistavat keskikanavan äänen.

ASETUKSET ❱ Laitteen asetukset (Setup-valikko) Fi 79

Page 80

Surround

Takakaiuttimet kytkettyinä/ei takakaiuttimia, takakaiuttimien koko.

Asetukset

Small

Large

None

Valitse, jos kaiuttimet ovat pienet. Subwoofer tai etukaiuttimet toistavat takakanavan matalat taajuudet (määritä kohdassa "Crossover", jakotaajuus).

Valitse, jos kaiuttimet ovat suuret. Takakaiuttimet toistavat takakanavan taajuusalueen kokonaan.

Takakaiuttimia ei ole kytketty. Etukaiuttimet toistavat takakanavan ääneen. Virtual CINEMA DSP toimii, kun valitset tästä laitteesta jonkin ääniohjelman.

Surround Back

(vain malli RX-V577) Takatehostekaiuttimet kytkettyinä/ei takatehostekaiuttimia, takatehostekaiuttimien koko.

Asetukset

Small x1

Small x2

Large x1

Large x2

None

Kytkettynä yksi pieni kaiutin. Subwoofer tai etukaiuttimet toistavat takatehostekanavan matalat taajuudet

(määritä kohdassa "Crossover", jakotaajuus). Kytkettynä on kaksi pientä kaiutinta.

Subwoofer tai etukaiuttimet toistavat takatehostekanavan matalat taajuudet (määritä kohdassa "Crossover", jakotaajuus).

Kytkettynä yksi iso kaiutin. Takatehostekaiutin toistaa takatehostekanavan taajuusalueen kokonaan.

Kytkettynä on kaksi isoa kaiutinta. Takatehostekaiuttimet toistavat takatehostekanavan taajuusalueen kokonaan.

Takatehostekaiuttimia ei ole kytketty. Subwoofer tai takakaiuttimet (tai etukaiuttimet) toistavat takakanavan äänet.

Crossover

Määritä matalin ääni, jonka “Small”-kokoisiksi määritetyt kaiuttimet voivat toistaa. Valitsemaasi taajuutta matalammat taajuudet toistuvat subwooferista tai etukaiuttimista.

Asetukset

40 Hz, 60 Hz, 80 Hz

• Jos subwooferissasi on äänenvoimakkuuden ja jakotaajuuden säätömahdollisuus, säädä äänenvoimakkuus puoliväliin ja jakotaajuus maksimiin.

, 90 Hz, 100 Hz, 110 Hz, 120 Hz, 160 Hz, 200 Hz

Subwoofer Phase

Subwooferin vaihe. Vaihda subwooferin vaihe, jos bassot puuttuvat tai kuulostavat epäselviltä.

Asetukset

Normal Ei käännä subwooferin vaihetta. Reverse Kääntää subwooferin vaiheen.

Extra Bass

Salli/ estä Extra Bass-toiminnon käyttö. Extra Bass mahdollistaa bassoäänien tehostamisen riippumatta siitä, minkä kokoiset ovat etukaiuttimet ja onko käytössä tehostekaiutin tai subwoofer.

Asetukset

Off Extra Bass pois käytöstä. On Extra Bass käytössä

• Vaihtoehtoisesti voit käynnistää Extra Bass -toiminnon kauko-ohjaimen BASS-painikkeella (s. 48).

• Asetuksena on automaattisesti "Surround Back - None", jos kohdassa "Power Amp Assign” on asetus “BI-AMP” tai ”Zone B", tai jos asetuksena on "Surround -None".

• "Surround Back" ei ole käytettävissä, jos asetuksena on "Virtual CINEMA FRONT" - "On".

ASETUKSET ❱ Laitteen asetukset (Setup-valikko) Fi 80

Page 81

Virtual CINEMA FRONT

Equalizer

EQ Select GEQ Edit

Channel

63Hz

160Hz

400Hz

1kHz

2.5kHz

6.3kHz 16kHz

GEQ

Front L

Back:RETURN

Huonetilan etuosaan sijoitetun 5-kanavaisen kaiutinkokoonpanon (Virtual CINEMA FRONT) käyttötila.

Asetukset

Off Front 5 -kaiutinkokoonpano pois käytöstä. On Front 5 -kaiutinkokoonpano käytössä.

• Valitse "On" vain, jos käytät Virtual CINEMA FRONT -kaiutinkokoonpanoa (s. 13).

• Tätä asetusta ei voi valita, kun asetuksena on “Surround” - “None”.

■ Distance

Määritä kaiuttimien etäisyys kuuntelupaikalta, jotta kaikkien kaiuttimien ääni kuuluisi kuuntelupaikassa samalla hetkellä. Valitse ensin etäisyyden mittayksikkö "Meter", metriä, tai "Feet", jalkaa.

Vaihtoehdot

Front L, Front R, Center, Surround L, Surround R, Surround Back L (vain RX-V577), Surround Back R (vain RX-V577), Subwoofer

Säätöalue

0.30 m - 24.00 m (1.0 ft - 80.0 ft), 0.05 m (0.2 ft) tarkkuudella

Perusasetus

Front L, Front R, Subwoofer: 3.00 m (10.0 ft) Center: 2.60 m (8.6 ft) Muut: 2,40 m

■ Equalizer

Säädä äänensävyä taajuuskorjaimella.

EQ Select

Taajuuskorjaimen tyyppi.

Asetukset

PEQ

GEQ

Off Laite ei käytä taajuuskorjainta.

• “PEQ” on valittavissa vain, jos olet käyttänyt YPAO-toimintoa (s. 38).

■ Taajuuskorjaimen säätäminen itse

Valitse asetukseksi EQ Select - GEQ.

Valitse nuolipainikkeilla (/) “Channel” ja nuolipainikkeilla (/) haluamasi

äänikanava. Valitse nuolip ainikkeilla (/) haluamasi kaista (t aajuus). Säädä voimakkuutt a

nuolipainikkeilla (/).

Säätöalue

-6,0 dB - +6,0 dB

Valitsee käyttöön YPAO-mittauksella saadut parametrisen taajuuskorjaimen arvot (s. 38).

Valitse tämä, jos haluat säätää taajuuskorjainta itse. Lisätietoja, ks. "Taajuuskorjaimen säätäminen itse".

■ Level

Säädä yksittäisten kaiuttimien perusäänenvoimakkuus eli kaiutintasot.

Vaihtoehdot

Front L, Front R, Center, Surround L, Surround R, Surround Back L (vain RX-V577), Surround Back R (vain RX-V577), Subwoofer

Säätöalue

-10,0 dB - +10,0 dB (0.5 dB tarkkuudella)

Perusasetus

Front L, Front R, Subwoofer: 0.0 dB Muut: -1,0 dB

Sulje valikko painamalla SETUP.

ASETUKSET ❱ Laitteen asetukset (Setup-valikko) Fi 81

Page 82

■ Test Tone

Salli/estä testiäänen toisto. Testiäänen avulla voit säätää kaiutintasoja tai taajuuskorjainta ja samalla kuunnella säätöjen vaikutusta.

Asetukset

Off

Ei testiäänen toistoa. Toistaa testiäänen automaattisesti, kun säädät kaiutintasoja tai

taajuuskorjainta.

ASETUKSET ❱ Laitteen asetukset (Setup-valikko) Fi 82

Page 83

HDMI

HDMI-asetusten säätö.

• Perusasetus on alleviivattu.

■ Configuration

HDMI Control

Valitse HDMI-ohjaus käyttöön/pois käytöstä (s. 111).

Asetukset

Off Valitse HDMI-ohjaus pois käytöstä.

• Käyttääksesi HDMI-ohjausta sinun tulee tehdä HDMI-ohjausasetukset (s. 111) HDMI-ohjausta tukevien laitteiden kytkemisen jälkeen.

Audio Output

Valitse laite, johon audiosignaali ohjataan.

• Tämä asetus on käytettävissä vain, kun asetuksena on "HDMI Control" - "Off".

Amp

Salli/estä tähän laitteeseen kytkettyjen kaiuttimien äänentoisto.

Asetukset

Off Estä tähän laitteeseen kytkettyjen kaiuttimien äänentoisto. On

HDMI OUT (TV)

Salli/estä HDMI OUT -liittimeen kytketyn television äänentoisto.

Asetukset

Off On Salli television äänentoisto.

Valitse HDMI-ohjaus käyttöön. Määritä asetukset kohdissa "TV Audio Input", “Standby Sync”, “ARC” ja

“SCENE”.

Salli tähän laitteeseen kytkettyjen kaiuttimien äänentoisto.

Estä television äänentoisto.

Standby Through

Valitse, siirtyykö video/audiosignaali (HDMI-liittimistä tuleva signaali) televisioon silloin, kun tämä laite on valmiustilassa. Jos asetuksena on “On”, voit valita ohjelmalähteen valintapainikkeilla (HDMI 1–6) HDMI-tuloliittimeen kytketyn ohjelmalähteen, vaikka tämä laite on valmiustilassa (tämän laitteen valmiustilailmaisin vilkkuu).

Asetukset

Off

Auto

(Kun asetuksena on “HDMI Control” - “Off"). Video/audiosignaali ei siirry televisioon.

(Kun asetuksena on “HDMI Control” - “On"). Valitsee kytketyn laitteen toimintatilan perusteella automaattisesti, lähteekö eteenpäin video/audiosignaalia.

Video/audiosignaali siirtyy televisioon. (Laite kuluttaa enemmän virtaa kuin asetuksella "Off".)

TV Audio Input

Valitse, mihin tämän laitteen audiotuloliittimeen tulee television ääni, kun asetuksena on "HDMI Control" - "On". Tämän laitteen ohjelmalähteeksi valikoituu automaattisesti television ääni, kun television ohjelmalähteeksi valitaan television oma viritin.

Asetukset

AV 1–6

Perusasetus

AV 4

• Kun siirrät television äänen tähän laitteeseen ARC-toiminnon välityksellä, et voi käyttää tässä valittuja tuloliittimiä erillislaitteen kytkemiseen, koska televisio käyttää kyseistä tuloliitinpiiriä audiotulona.

Standby Sync

Valitse, tahdistaako HDMI-yhteisohjaus television ja tämän laitteen valmiustilan, kun asetuksena on "HDMI Control - On"

Asetukset

Off Tämä laite ei kytkeydy valmiustilaan, jos televisio sammutetaan. On Tämä laite kytkeytyy valmiustilaan, jos televisio sammutetaan.

Auto

Tämä laite kytkeytyy valmiustilaan television sammuttamisen myötä vain silloin, kun tämä laite vastaanottaa television äänisignaalia tai HDMI-signaaleja.

ASETUKSET ❱ Laitteen asetukset (Setup-valikko) Fi 83

Page 84

ARC

Salli/estä ARC-toiminto (s. 21), kun asetuksena on “HDMI Control - On”.

Asetukset

Off ARC ei käytössä. On

• Tätä asetusta ei normaalisti tarvitse muuttaa. Jos tämä laite ei tue ARC-toiminnon välityksellä tulevaa television audiosignaalia, kaiuttimet saattavat toistaa kohinaa. Valitse siinä tapauksessa "ARC" "Off", ja käytä television kaiuttimia.

ARC on käytössä.

SCENE

Salli/estä SCENE-toimintosarjat, kun asetuksena on "“HDMI Control - On”. Kun SCENE-toisto on sallittu, tähän laitteeseen HDMI-kaapelilla kytketyt HDMI Control

-yhteensopivat laitteet toimivat automaattisesti seuraavalla tavalla, kun käynnistät

SCENE-toimintosarjan.

• TV: Kytkeytyy toimintatilaan ja näyttää ohjelmalähdelaitteen toistaman kuvan.

• Ohjelmaa toistava laite: Toiston käynnistys

Vaihtoehdot (SCENE-p ainikkeet)

BD/DVD, TV, NET, RADIO

Asetukset

Off SCENE-toimintosarjaa ei voi käynnistää SCENE-painikkeella. On SCENE-toimintosarjan voi käynnistää SCENE-painikkeella.

Perusasetus

BD/DVD, TV: On NET, RADIO: Off

• SCENE-toimintosarja ei välttämättä toimi laitteiden välisen epäyhteensopivuuden takia. Suosittelemme käyttämään saman valmistajan televisiota ja ohjelmalähdelaitteita. Silloin HDMI-ohjaus toimii tehokkaammin.

ASETUKSET ❱ Laitteen asetukset (Setup-valikko) Fi 84

Page 85

Sound

Eteenpäin lähtevän audiosignaalin asetukset.

• Perusasetus on alleviivattu.

■ DSP Parameter

Tilaäänidekooderin asetusten säätö.

CINEMA DSP 3D

Salli/ estä CINEMA DSP 3D -toiminnon käyttö (s. 45). Jos valitset asetukseksi “On”, CINEMA DSP 3D-toimii valitun ääniohjelman yhteydessä (poikkeuksena 2ch Stereo ja 7ch/5ch Stereo).

Asetukset

Off CINEMA DSP 3D-toiminto pois käytöstä. On

Panorama

Salli/estä etuäänikentän leveysvaikutelma. Kun valitset toiminnon käyttöön, vasemman ja oikean etukanavan ääni kietoutuu äänikentän ympärille ja äänikentästä tulee avara tilaäänikenttä. Asetus vaikuttaa, kun valittuna on “DDPLII Music” tai “DDPLIIx Music” (vain RX-V577).

Asetukset

Off Estää etuäänikentän leveysvaikutelman. On Sallii etuäänikentän leveysvaikutelman.

CINEMA DSP 3D-toiminto käyttöön.

Dimension

Säädä äänikentän etu- ja takaosan välinen tasapaino. Suuri arvo vahvistaa äänikentän etuosaa, pieni arvo takaosaa. Asetus vaikuttaa, kun valittuna on “DDPLII Music” tai “DDPLIIx Music” (vain RX-V577).

Säätöalue

-3 - 0

- +3

Center Image

Säädä etuäänikentän keskitason suuntauksen tasoa (leveyttä). Suuri arvo voimistaa keskitason suuntauksen tasoa (äänikenttä kapenee) ja pieni vaimentaa sitä (äänikenttä levenee). Tämä asetus vaikuttaa, kun asetuksena on “Neo:6 Music”.

Säätöalue

- 1,0

0,0 - 0,3

Center Width

Säädä keskiäänikentän leveysvaikutelmaa. Suuri arvo leventää äänikenttää, pieni arvo kaventaa (lähempänä keskustaa). Asetus vaikuttaa, kun valittuna on “DDPLII Music” tai “DDPLIIx Music” (vain RX-V577).

Säätöalue

- 7

0 - 3

ASETUKSET ❱ Laitteen asetukset (Setup-valikko) Fi 85

Page 86

■ Lipsync

Video- ja audiosignaalin toistohetken välinen viive.

■ Volume

Äänenvoimakkuuden asetusten säätö.

• Salli/estä huulisynkronointi “Option” -valikon kohdassa “Lipsync” (s. 74).

Select

Valitse eteenpäin lähtevän audio- ja videosignaalin välisen viiveen korjaustapa.

Säätöalue

Valitse, jos haluat itse säätää eteenpäin lähtevän audio- ja videosignaalin

Manual

Auto

• Joidenkin televisioiden yhteydessä asetukseksi valikoituu automaattisesti "Select - Manual”.

välisen viiveen. Säädä äänisignaalin toistohetki kohdassa “Adjustment”.

Audio- ja videosignaalin toistohetken automaattinen tahdistus, jos tähän laitteeseen HDMI-kytkennällä kytketty televisio tukee automaattista tahdistusta.

Voit myös tarvittaessa hienosäätää äänentoiston ajoitusta kohdassa "Adjustment".

Adjustment

Säädä video- ja audiosignaalin toistohetken välinen viive itse, kun asetuksena on "Select Manual". Voit hienosäätää audiosignaalin toistohetkeä, kun asetuksena on “Select - Auto”.

Säätöalue

- 500 ms (1 ms tarkkuudella)

0 ms

Scale

Valitse äänenvoimakkuusnäytön asteikko.

Asetukset

dB Äänenvoimakkuuden yksiköksi “dB”. 0-97 Äänenvoimakkuus vain numeerisena arvona (0.5 - 97.0).

Dynamic Range

Bittivirtaäänen (Dolby Digital ja DTS) toistoon kohdistettava dynamiikka-alueen säätötapa.

Asetukset

Maximum Äänen käsittely dynamiikka-aluetta muuttamatta. Standard Dynamiikka-alue, joka sopii tavalliseen kotikäyttöön.

Dynamiikka-alue, joka takaa selkeän äänen myös hiljaisella

Min/Auto

äänenvoimakkuudella. Laite säätää Dolby TrueHD-signaalin dynamiikan automaattisesti sisään

tulevien signaalitietojen perusteella.

Max Volume

Määritä suurin sallittu äänenvoimakkuus.

Säätöalue

-30.0 dB - +15.0 dB (5.0 dB tarkkuudella), +16.5 dB

[50.0 - 95.0 (5.0 tarkkuudella), 97.0]

Initial Volume

Aseta laitteiston äänenvoimakkuus käynnistyshetkellä.

Asetukset

Off

Mute Äänentoisto on mykistetty.

-80,0 dB - +16,5dB (0.5 dB tarkkuudella) [0.5 - 97.0 (0.5 tarkkuudella)]

Laite ottaa käyttöön äänenvoimakkuuden, joka oli käytössä viimeksi laitetta käytettäessä

Äänentoisto valitulla voimakkuudella.

ASETUKSET ❱ Laitteen asetukset (Setup-valikko) Fi 86

Page 87

ZoneB Volume

(vain malli RX-V577) Zone B -huoneen äänenvoimakkuuden säätö Zone A-huoneen äänenvoimakkuuden säädön

yhteydessä.

Asetukset

Sync.

Async.

• Jos asetuksena on “ZoneB Volume” - “Async.”, Zone B -huoneen äänenvoimakkuudeksi valikoituu

-40 dB. Säädä äänenvoimakkuus tarvittaessa kaukosäätimellä (s. 70).

Zone B -huoneen äänenvoimakkuus säätyy samanaikaisesti Zone A-huoneen äänenvoimakkuutta säädettäessä.

Zone B -huoneen äänenvoimakkuus ei säädy samanaikaisesti Zone A-huoneen äänenvoimakkuutta säädettäessä. Säädä Zone B-huoneen äänenvoimakkuutta erikseen (s. 70).

ASETUKSET ❱ Laitteen asetukset (Setup-valikko) Fi 87

Page 88

ECO

Virransyöttöasetukset.

• Perusasetus on alleviivattu.

■ Automaattisesti valmiustilaan

Valitse aika, jonka kuluttua laite kytkeytyy automaattisesti valmiustilaan.

Asetukset

Off Laite ei kytkeydy valmiustilaan automaattisesti.

20 minutes

2 hours, 4 hours, 8 hours, 12 hours

Perusasetus

(Mallit U.K., Europe) 20 minutes [Muut mallit] Off

• Juuri ennen valmiustilaan kytkeytymistä näyttöön tulee “AutoPowerStdby”, minkä jälkeen etulevyn näytössä näkyy laskuri.

■ ECO Mode

ECO-toiminto (virransäästötoiminto) käyttöön/pois käytöstä. Kun virransäästötoiminto on sallittu, laite vähentää virrankulutusta.

Asetukset

Off On ECO-toiminto käyttöön.

Ellei laitetta ole käytetty eikä laite ole tunnistanut mitään tulosignaalia valitsemaasi aikaan, laite kytkeytyy automaattisesti valmiustilaan.

Ellei laitetta ole käytetty valitsemaasi aikaan, laite kytkeytyy automaattisesti valmiustilaan.

ECO-toiminto pois käytöstä.

• Muista käynnistää laite uudestaan painamalla ENTER asetuksen valinnan jälkeen. Uusi asetus valikoituu käyttöön sen jälkeen, kun olet käynnistänyt tämän laitteen uudestaan.

• Jos asetuksena on "ECO Mode- On", etulevyn näyttö saattaa pimentyä.

• Jos haluat käyttöön suuren äänenvoimakkuuden, valitse ensin asetus "ECO Mode - Off".

ASETUKSET ❱ Laitteen asetukset (Setup-valikko) Fi 88

Page 89

Function

Input Rename

Blu-ray

HDMI1

OK:ENTER

CANCEL:RETURN

Memory Guard

Memory Guard On

Back:RETURN

Kuvake

Laitteen käyttöä helpottavia asetuksia ja toimintoja.

• Perusasetus on alleviivattu.

■ Input Rename

Voit muuttaa etulevyn näytössä näkyvää ohjelmalähdenimeä.

Ohjelmalähteet

HDMI 1–6, AV 1–6, USB, AUX

■ Ohje

Valitse nimettävä ohjelmalähde nuolipainikkeilla (/) ja paina ENTER.

• Jos haluat valita valmiin nimen, valitse nuolipainikkeilla (/) ohjelmalähde. Valitse jokin valmiista

nimistä nuolipainikkeilla (

Valitse nuolipainikkeilla (/) muokattavaksi haluamasi kohta. Valitse merkki

nuolipainikkeilla (/).

/).

Vahvista uusi nimi painamalla ENTER.

• Jos haluat perua valintasi, paina RETURN.

Jos haluat muuttaa muiden ohjelmalähteiden nimiä, toista vaiheet 1 - 3.

Sulje valikko painamalla SETUP.

■ Dimmer

Säädä etulevyn näytön kirkkautta.

Säätöalue

-4 - 0

(suuri arvo kirkastaa näytön)

• Etulevy saattaa pimentyä, kun asetukseksi valitaan "ECO Mode - “On” (s. 88).

■ Memory Guard

Estä laitteen asetusten muuttaminen vahingossa.

Asetukset

Off Asetuksien suojaus pois käytöstä. On Asetukset suojataan, kunnes valitset "Off".

• Kun asetuksena on Memory Guard - On, lukkokuvake näkyy valikkosivulla.

ASETUKSET ❱ Laitteen asetukset (Setup-valikko) Fi 89

Page 90

■ DC OUT

Muuttaa DC OUT -liittimen asetusta.

Power Mode

Valitse virransyöttötapa Yamaha AV -lisälaitteeseen, joka on kytketty DC OUT -liittimeen.

Asetukset

Continuous

Power Sync.

Virransyöttö DC OUT -liittimestä koko ajan riippumatta tämän laitteen toimintatilasta (virta päällä/valmiustilassa).

Virransyöttö DC OUT -littimestä vain silloin, kun tämä laite on toimintatilassa.

ASETUKSET ❱ Laitteen asetukset (Setup-valikko) Fi 90

Page 91

Network

Määritä verkkoasetukset.

• Perusasetus on alleviivattu.

■ Information

Tietoja tämän laitteen verkkoasetuksista.

Status NETWORK-liittimen käyttötila Connection * Kytkentämenetelmä SSID * Tukiasema, johon tämä laite on yhdistetty. Security * Verkon suojausmenetelmä. MAC Address MAC-osoite IP Address IP-osoite Subnet Mask Aliverkon peite Default Gateway Oletusyhdyskäytävän IP-osoite. DNS Server (P) Ensisijaisen DNS-palvelimen IP-osoite. DNS Server (S) Toissijaisen DNS-palvelimen IP-osoite. vTuner ID Internet-radion ID-koodi (vTuner)

* vain malli RX-V577

■ Network Connection

(vain malli RX-V577) Valitse verkkoyhteyden muodostuksen tapa.

Vaihtoehdot

Wired

Wireless (Wi-Fi)

Wireless Direct

Valitse tämä vaihtoehto, jos haluat kytkeä tämän laitteen verkkoon erikseen myytävällä verkkokaapelilla.

Valitse tämä vaihtoehto, jos haluat kytkeä tämän laitteen verkkoon langattoman reitittimen (tukiaseman) kautta. Lisätietoja langattomasta verkkoyhteydestä (s. 30).

Valitse tämä vaihtoehto, jos haluat muodostaa mobiililaitteesta suoran yhteyden tähän laitteeseen. Lisätietoja mobiililaitteen suorasta yhteydestä tähän laitteeseen (s. 36).

■ IP Address

Määritä verkkoasetukset (IP-osoite jne.).

DHCP

Valitse, onko käytössä DHCP-palvelin.

Asetukset

Off

■ Tee verkkoasetukset itse

Valitse asetukseksi DHCP - Off.

Valitse nuolipainikkeilla (/) asetustyyppi.

IP Address Määritä IP-osoite. Subnet Mask Määritä aliverkon peite. Default Gateway Määritä oletusyhdyskäytävän IP-osoite. DNS Server (P) Määritä ensisijaisen DNS-palvelimen IP-osoite. DNS Server (S) Määritä toissijaisen DNS-palvelimen IP-osoite.

Valitse nuolipainikkeilla (/) muokattavaksi haluamasi kohta. Valitse arvo

nuolipainikkeilla (/). Sulje valikko painamalla SETUP.

DHCP-palvelin ei käytössä. Tee verkkoasetukset itse. Lisätietoja, "Verkkoasetusten säätäminen"

Tämän laitteen verkkoasetukset (IP-osoite jne.) määritetään automaattisesti DHCP-palvelimen avulla.

ASETUKSET ❱ Laitteen asetukset (Setup-valikko) Fi 91

Page 92

■ MAC Address Filter

Network Name

Yamaha xxxxxx

Back:RETURN

Valitse MAC-osoitteen suodatin rajoittaaksesi muiden laitteiden pääsyä tähän laitteeseen verkon kautta.

• AirPlay-toiminnon (s. 67) tai DMC:n käyttöä ei rajoiteta tällä asetuksella.

Filter

MAC-osoitteen suodatus pois käytöstä/käyttöön.

Asetukset

Off MAC-osoitteen suodatus pois käytöstä.

MAC-osoitteen suodatus käyttöön. Määritä "MAC Address 1-10" -kohdassa niiden laitteiden MAC-osoitteet, joilla on pääsy tähän laitteeseen verkon välityksellä.

MAC Address 1–10

Määritä niiden laitteiden (enint. 10) MAC-osoitteet, joilla on pääsy tähän laitteeseen verkon välityksellä, kun asetuksena on "Filter" - "On".

■ Ohje

Valit s e nuolipainikkeilla (/) MAC-osoitteen numerot (1-10).

Valit s e nuolipainikkeilla (/) muokattavaksi haluamasi kohta. Valitse arvo

nuolipainikkeilla (/). Sulje valikko painamalla SETUP.

■ DMC Control

Toiston ohjaus DLNA-yhteensopivalla DMC (Digital Media Controller) -ohjelmalla käyttöön / pois käytöstä.

Asetukset

Disable Estä DMC-ohjelmaa ohjaamasta toistoa. Enable

Salli toiston ohjaus DMC-ohjelmalla.

■ Network Standby

Salli tämän laitteen käynnistäminen verkon kautta toisesta verkkolaitteesta (verkon valmiustila).

Asetukset

Off Estä verkon valmiustilan käyttö.

Salli verkon valmiustilan käyttö. (Laite kuluttaa enemmän virtaa kuin asetuksella "Off".)

■ Network Name

Muuta tämän laitteen verkkonimeä, joka näkyy muissa verkkolaitteissa.

■ Ohje

Avaa nimen kirjoitussivu painamalla ENTER.

Valit s e nuolipainikkeilla (/) muokattavaksi haluamasi kohta. Valitse merkki

nuolipainikkeilla (/).

Vahvista uusi nimi painamalla ENTER.

Sulje valikko painamalla SETUP.

• DMC (Digital Media Controller) on laite, joka voi ohjata verkon muita laitteita verkon välityksellä. Kun sallit toiminnon, tämän laitteen toistoa voi ohjata DMC-ohjelmilla (esim. Windows Media Player 12), jos laitteet ovat samassa verkossa.

ASETUKSET ❱ Laitteen asetukset (Setup-valikko) Fi 92

Page 93

■ Network Update

Français

Deutsch

Español

Italiano

Päivitä tämän laitteen laiteohjelmisto verkon kautta.

Perform Update

Päivitä tämän laitteen laiteohjelmisto. Lisätietoja s. 97.

Firmware Version

Tarkasta tähän laitteeseen asennettuna olevan laiteohjelmiston versio.

System ID

Tarkasta järjestemän ID-numero.

Language

Valikkokielen valitseminen.

• Perusasetus on alleviivattu.

Asetukset

English suomi

???

• Tämä laite ei näytä tietueissa (kuten kappaleen nimessä) japanilaisia ja kiinalaisia merkkejä.

• Etulevyn näytön tietueet näkyvät vain englanniksi.

japani ranska saksa espanja venäjä italia kiina

ASETUKSET ❱ Laitteen asetukset (Setup-valikko) Fi 93

Page 94

Järjestelmäasetukset (ADVANCED SETUP-valikko)

O (virta)

STRAIGHTPROGRAM

VOL.

MUTE

ENHANCER

STEREO

TUNED

SLEEP

OUT

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

SP IMP.••8¬MIN

Tee järjestelmäasetukset laitteen etulevyn näytön valikoiden kautta.

Kytke tämä laite valmiustilaan.

Pidä painettuna etulevyn STRAIGHT-painike, ja paina sitten

-painiketta.

Valitse valikkokohta PROGRAM-painikkeella.

Valitse asetus STRAIGHT-painikkeella.

Kytke laite valmiustilaan painamalla O (virta)-painiketta. Kytke se

sitten uudelleen toimintatilaan.

Uudet asetukset valikoituvat nyt käyttöön.

O (virta)

ADVANCED SETUP-valikon asetukset

• Perusasetus on alleviivattu.

Asetuskohta Toiminto Sivu

SP IMP.

REMOTE ID Tämän laitteen kauko-ohjaimen ID-numero. 95

TV FORMAT Valitse HDMI-lähdöstä eteenpäin lähtevän videosignaalin tyyppi. 95 INIT Palauta laitteen perusasetukset. 95 UPDATE Laiteohjelmiston (firmware) päivitys. 96 VERSION Tarkasta tähän laitteeseen asennettuna olevan laiteohjelmiston versio. 96

[mallit U.S.A. ja Canada] Muuta kaiutinimpedanssin asetusta.

[mallit Asia, General] Muuta FM/AM-radion taajuutta.

Kaiutinimpedanssin asetuksen muuttaminen (SP IMP.)

[mallit U.S.A. ja Canada]

Muuta laitteen kaiutinimpedanssin asetus vastaamaan kytkettyjen kaiuttimien impedanssia.

Asetukset

6 Ω MIN Valitse, jos laitteeseen on kytketty 6 ohm kaiuttimet. 8

Ω MIN Valitse, jos laitteeseen on kytketty 8 ohm tai suuremmat kaiuttimet.

ASETUKSET ❱ Järjestelmäasetukset (ADVANCED SETUP-valikko) Fi 94

Page 95

Kauko-ohjaimen ID-koodin valinta (REMOTE ID)

VOL.

MUTE

ENHANCER

STEREO

TUNED

SLEEP

OUT

ECO

CHARGE

ADAPTIVE DRC

VIRTUAL

TU••••FM50/AM9

Videosignaalin tyyppi (TV FORMAT)

CHARGE

OUT

ECO

ENHANCER

STEREO

TUNED

SLEEP

MUTE

VOL.

ADAPTIVE DRC

VIRTUAL

REMOTE ID••ID1

Muuta laitteen kauko-ohjaimen ID-koodi vastaamaan kauko-ohjaimen ID-koodia (perusasetus: ID1). Jos käytössäsi on useampi kuin yksi Yamaha AV-vahvistin, voit määrittää jokaiselle oman ID-koodin.

Asetukset

, ID2

ID1

■ Kauko-ohjaimen ID-koodin muuttaminen

Jos haluat valita asetuksen ID1, pidä painettuna nuolipainike () ja SCENE

(BD/DVD)-painike samaan aikaan 3 sekunnin ajan. Jos haluat valita asetuksen ID2, pidä painettuna nuolipainike () ja SCENE (TV)-painike samaan aikaan 3 sekunnin ajan.

• Kun koodin tallennus on onnistunut, TRANSMIT vilkahtaa kahdesti. Jos se vilkahtaa kuusi kertaa, koodin valinta epäonnistunut.

FM/AM-radion taajuuden muuttaminen (TU)

[mallit Asia, General]

Muuta tämän laitteen FM/AM-taajuuden valintatarkkuutta kuunteluympäristön niin vaatiessa.

Asetukset

FM100/AM10

FM50/AM9

Valitse, jos haluat valita FM-taajuuksia 100 kHz tarkkuudella ja AM-taajuuksia 10 kHz tarkkuudella.

V alitse, jos haluat valita FM-taajuuksia 50 kHz tarkkuudella ja AM-taajuuksia 9 kHz tarkkuudella.

CHARGE

OUT

ECO

ENHANCER

STEREO

TUNED

SLEEP

MUTE

VOL.

ADAPTIVE DRC

VIRTUAL

TV FORMAT•NTSC

Valitse tämän laitteen HDMI-lähtöliittimestä eteenpäin lähtevä videosignaalityyppi, joka sopii televisioosi.

Tämä laite valitsee automaattisesti televisiollesi sopivan videosignaalityypin, joten tavanomaisessa käyttötilanteessa tätä asetusta ei tarvitse muuttaa. Muuta asetusta vain, jos kuva ei näy oikein TV-ruudussa.

Asetukset

NTSC, PAL

Perusasetus

[mallit U.S.A., Canada, Korea, General] NTSC [Muut mallit] PAL

Laitteen perusasetusten palautus (INIT)

CHARGE

OUT

ECO

ENHANCER

STEREO

TUNED

SLEEP

MUTE

VOL.

ADAPTIVE DRC

VIRTUAL

INIT••••CANCEL

Palauttaa laitteen perusasetukset.

Vaihtoehdot

ALL Palauttaa laitteen perusasetukset. CANCEL Ei palauta perusasetuksia.

ASETUKSET ❱ Järjestelmäasetukset (ADVANCED SETUP-valikko) Fi 95

Page 96

Laiteohjelmiston (firmware) päivitys (UPDATE)

CHARGE

OUT

ECO

ENHANCER

STEREO

TUNED

SLEEP

MUTE

VOL.

ADAPTIVE DRC

VIRTUAL

UPDATE•••••USB

Uusia laiteohjelmistoja julkaistaan ajoittain lisätoimintojen ja parannusten vuoksi. Uusimman laiteohjelmiston voit ladata verkkosivustoltamme. Jos tämä laite on kytketty Internetiin, voit ladata laiteohjelmiston suoraan verkossa. Päivitysten mukana saat lisätietoja aiheesta.

■ Laiteohjelmiston päivittäminen

Älä tee tätä päivitystä, ellei laiteohjelmiston päivittäminen ole välttämätöntä. Muista lukea päivityksen mukana toimitettu tieto ennen kuin päivität laiteohjelmiston.

Valitse "USB" tai "NETWORK" painelemalla STRAIGHT-painiketta. Aloita

laiteohjelmiston päivitys painamalla INFO.

Vaihtoehdot

USB Päivitä laiteohjelmisto USB-muistilaitteen avulla. NETWORK Päivitä tämän laitteen laiteohjelmisto verkon kautta.

• Jos tämä laite tunnistaa, että verkosta on saatavilla uudempi laiteohjelmisto, kirjekuoren kuvake tulee kuvaruutuvalikkoon. Siinä tapauksessa voit päivittää tämän laitteen laiteohjelmiston ohjeiden mukaan, s.

97.

Ohjelmistoversion tarkastaminen (VERSION)

CHARGE

OUT

ECO

ENHANCER

STEREO

TUNED

SLEEP

MUTE

VOL.

ADAPTIVE DRC

VIRTUAL

VERSION••xx.xx

Tarkasta tähän laitteeseen asennettuna olevan laiteohjelmiston versio.

• Voit tarkastaa laiteohjelmiston version myös "Setup"-valikon kohdassa "Network Update" (s. 93).

• Voi kestää jonkin aikaa, ennen kuin laiteohjelmiston versio tulee näkyviin.

ASETUKSET ❱ Järjestelmäasetukset (ADVANCED SETUP-valikko) Fi 96

Page 97

Update:ENTER

Network Update

Perform Update

Firmware Version System ID

x.xx

xxxxxxxx

Back:RETURN

Kuvake

1234

5 6

INFO

MEMORY

PRESET

TUNING

SCENE

RETURN

TOP

POP-UP

VOLUME

DVD

NET

RADIO

MUTE

DISPLAY

ENTER

TRANSMIT

RECEIVER

HDMI

SLEEP

AUX USB

5 6

NET

ZONE B

ZONE A

MOVIE MUSIC

SUR. DECODE STRAIGHT

ENHANCER

BASS DIRECT

MODE

SETUP

OPTION

2341

RETURN

POP-U

MUTE

DISPLAY

MEMOR

PRESETTU

234

AUXUSB6ZO

BASS

MODE

234

ENTER

SETUP

INFO

MOVIEMUSI

TRANSMI

LEE

UR. DECODESTRAIGHT

NHANCER

CEN

OPTIO

ECEIVER

ZONE

NE B

NIN

DIRECT

RADI

VOLUME

Nuolipainikkeet

Laiteohjelmiston (firmware) päivitys verkosta

Uusia laiteohjelmistoja julkaistaan ajoittain lisätoimintojen ja parannusten vuoksi. Jos tämä laite on kytketty Internetiin, voit ladata laiteohjelmiston suoraan verkosta ja päivittää sen.

Huom!

• Älä käytä tätä laitetta tai irrota virtajohtoa tai verkkokaapelia laiteohjelmiston päivityksen aikana. Laiteohjelmiston päivitys kestää noin 20 minuuttia tai enemmän (internetyhteyden nopeus vaikuttaa siihen).

• Jos internetyhteys on hidas tai tällä laitteella on langaton verkkoyhteys, päivitys verkon kautta ei välttämättä ole mahdollista langattoman yhteyden tilan takia. Tässä tapauksessa päivitä laiteohjelmisto USB-muistilaitteen avulla (s. 96).

• Seuraavat toiminnot voit tehdä vain, jos televisio on kytketty tähän laitteeseen HDMI-kaapelilla. Muussta tapauksessa tee päivitys “ADVANCED SETUP”-valikon kautta (s. 96).

• Lisätietoja päivityksestä Yamahan verkkosivulta.

Laiteohjelmistopäivitys on valmis.

• Jos haluat perua toiminnon laiteohjelmistoa päivittämättä, paina SETUP.

Valitse nuolipainikkeilla kohta “Perform Update” ja paina ENTER.

Kuvaruutunäyttö sammuu. Laiteohjelmiston päivitys alkaa.

Jos etulevyn näyttöön tulee “UPDATE SUCCESS PLEASE POWER OFF!”, paina etulevyn O (virta)

-painiketta.

• Vaihtoehtoisesti voit päivittää laiteohjelmiston USB-muistilaitteen kautta “ADVANCED SETUP” -valikosta (s. 96).

Paina "SETUP"-painiketta.

Valitse nuolipainikkeilla kohta “Network” ja paina

ENTER.

Valitse nuolipainikkeilla kohta “Network Update” ja

paina ENTER.

Jos uusi laiteohjelmisto on saatavilla, kirjekuoren kuvake tulee kuvaruutuvalikkoon.

ASETUKSET ❱ Laiteohjelmiston (firmware) päivitys verkosta Fi 97

Page 98

LIITE

Usein esitettyjä kysymyksiä

Uusi kaiutinkokoonpano ei ole äänentoistoltaan ihanteellisessa tasapainossa.

Jos olet vaihtanut kaiuttimia tai kaiutinkokoonpanoa, hae parhaat mahdolliset kaiutinasetukset uudelleen YPAO-toiminnon avulla. (s. 38). Jos haluat säätää kaiutinasetukset itse, tee se “Setup”-valikon kohdassa “Speaker” (s. 79).

Haluat estää esim. lapsia säätämästä laitteen äänenvoimakkuutta liian suureksi.

Lapsi voi kauko-ohjaimen tai etulevyn säätimillä vahingossa säätää äänen liian voimakkaaksi. Seurauksena voi olla henkilövahinko tai laite- tai kaiutinvaurio. Suosittelemme määrittämään laitteen enimmäisäänenvoimakkuuden etukäteen "Setup"-valikon kohdassa "Max Volume" (s.

86).

Laitteen ääni on joskus yllättävän voimakas käynnistyshetkellä.

Oletusasetuksena laite ottaa käynnistyshetkellä käyttöön sen äänenvoimakkuuden, joka oli käytössä viimeksi laitetta käytettäessä. Jos haluat määrittää laitteen äänenvoimakkuuden käynnistyshetkellä, tee se "Setup"-valikon kohdassa "Initial Volume" (s. 86).

Äänenvoimakkuuksien erot eri ohjelmalähteiden välillä ovat häiritsevän suuria.

Voit tasata äänenvoimakkuuksien erot eri ohjelmalähteiden välillä “Option”-valikon kohdasta “Input Trim” (s. 74).

HDMI-ohjaus ei toimi, vaikka HDMI-kytkennät on tehty.

Tee HDMI-asetukset käyttääksesi HDMI-ohjausta (s. 111). Kun olet kytkenyt HDMI-ohjausta tukevat laitteet (TV, BD/DVD-soitin tms.) tähän laitteeseen, salli HDMI-ohjaus jokaisesta laitteesta ja tee HDMI-ohjausasetukset. Nämä asetukset tulee tehdä joka kerta, kun lisäät järjestelmään uuden HDMI-ohjausta tukevan laitteen. Lisätietoja HDMI-ohjauksen asetuksista kunkin laitteen käyttöohjeessa.

Haluat laitteen tai valmistajan nimen näkyviin etulevyn näyttöön, kun kyseinen laite valitaan ohjelmalähteeksi.

Oletusasetuksena on, että ohjelmalähteen nimi (esim. "HDMI 1" tai "AV 1") näkyy etulevyn näytössä, kun valitset ohjelmalähteen. Jos haluat nimetä ohjelmalähteet uudelleen, tee se "Setup"-valikon kohdassa Input Rename (s. 89 ). Voit valita nimen myös valmiista vaihtoehdoista (esim. “Blu-ray” ja “DVD”).

Haluat estää laitteen asetusten muuttamisen vahingossa.

Voit suojata tämän laitteen asetukset (kaiutinasetukset yms.) muutoksilta "Setup"-valikon kohdassa "Memory Guard" (s. 89).

Laitteen kauko-ohjain ohjaa samanaikaisesti tämän laitteen lisäksi myös toista Yamaha-laitetta.

Jos käytät useita Y amaha-laitteita, tämän laitteen kauko-ohjain voi ohjata myös muita laitteita tai muiden laitteiden kauko-ohjaimet tätä laitetta. Rekisteröi siinä tapauksessa kullekin laitteelle eri kauko-ohjauksen ID-koodi (s. 95).

Haluat toistaa videolaitteesta video/audio-ohjelmaa, vaikka tämä laite on valmiustilassa.

Jos olet kytkenyt videolaitteen tähän laitteeseen HDMI-kaapelilla, voit ohjata videolaitteen toistaman videon/audion televisioon silloinkin, kun tämä laite on valmiustilassa. Tätä toimintoa käyttääksesi valitse "Setup"-valikosta asetus “Standby Through” (s. 83) - “On”. Toiminnon ollessa käytössä voit lisäksi vaihtaa ohjelmalähdettä tämän laitteen kaukosäätimellä.

LIITE ❱ Usein esitettyjä kysymyksiä Fi 98

Page 99

Vianmääritys

Lue taulukko, ellei laite toimi kunnolla. Mikäli vikaa ei ole mainittu luettelossa tai ohjeista ei ole apua, sammuta tämä laite, irrota sen verkkojohto pistorasiasta ja ota yhteys lähimpään valtuutettuun Yamaha-jälleenmyyjään tai -huoltoon.

Tarkasta ensin seuraavat kohdat: a Tämän laitteen, television ja erillislaitteiden (esim. BD/DVD-soitin) virtajohdot on kunnolla kytketty toimiviin

pistorasioihin.

b Tämä laite, subwoofer, televisio ja erillislaite (esim. BD/DVD-soitin) on kytketty toimintatilaan. c Kaikkien laitteiden kaapelien liittimet on kytketty kunnolla oikeisiin liittimiin.

Virta, järjestelmä ja kaukosäädin

Ongelma Syy Toimenpide

Laite ei kytkeydy toimintatilaan.

Laite ei kytkeydy pois toimintatilast a.

Virta sammuu (valmiustila) välittömästi virrankytkennän jälkeen.

Laite kytkeytyy itsekseen valmiustilaan.

Laite ei reagoi ohjaukseen.

Laitteen suojapiiri on aktivoitunut kolme kertaa. Mikäli laite on tässä tilassa, laitteessa oleva valmiustilan ilmaisin vilkkuu, kun yrität käynnistää laitteen.

Sisäisen mikropiirin toiminta on pysähtynyt ulkoisen sähköiskun (esim. salaman tai liiallisen staattisen sähkön) takia tai virransyötön jännite on liian pieni.

Laite kytkettiin toimintatilaan, kun jokin kaiutinkaapeleista oli oikosulussa.

Uniajastin on toiminut. Kytke tämä laite toimintatilaan ja käynnistä ohjelman toisto uudelleen. Automaattinen valmiustila toiminto kytki laitteen valmiustilaan, koska

laitetta ei käytetty tietyn ajan kuluessa. Kaiutinimpedanssiasetus on väärä. Valitse asetus, joka vastaa kaiuttimien impedanssia (s. 94).

Oikosulku tms. on laukaissut suojapiirin.

Sisäisen mikropiirin toiminta on sammunut, koska laitteeseen on tullut ulkoinen sähköisku (esim. salaman tai liiallisen staattisen sähkön takia) tai koska virransyötön jännite on liian pieni.

Virrankytkentä on estetty turvallisuussyistä. Ota yhteys lähimpään Yamaha-jälleenmyyjään tai -huoltoon ja toimita laite huoltoon.

Pidä painettuna etulevyn O (virta) -painike yli 10 sekunnin ajan. Laite käynnistyy uudestaan ja käyttöön palautuvat perusasetukset. (Jos ongelma ei häviä, irrota virtajohto pistorasiasta ja kytke hetken kuluttua takaisin.)

Kierrä jokaisen kaiutinkaapelin johtimien paljaat päät tiukasti yhteen ja kytke ne uudelleen tähän laitteeseen ja kaiuttimiin (s. 17).

Estä automaattinen valmiustila valitsemalla asetus Setup - "Auto Power Standby" - Off (s.

88).

Kierrä jokaisen kaiutinkaapelin johtimien paljaat päät tiukasti yhteen ja kytke ne uudelleen tähän laitteeseen ja kaiuttimiin (s. 17).

LIITE ❱ Vianmääritys Fi 99

Page 100

Ongelma Syy Toimenpide

Käyttöetäisyys on liian suuri. Käytä kauko-ohjainta oikealta etäisyydeltä (s. 4). Paristot ovat tyhjät. Vaihda paristot.

Tätä laitetta ei voi ohjata kauko-ohjaimella.

Tämän laitteen kauko-ohjaussignaalien vastaanottimeen paistaa aurinko tai lamppu.

Kauko-ohjaimen ja keskusyksikön ID-koodi on eri. Muuta kauko-ohjaimen tai keskusyksikön ID-koodi (s. 95). Kaukosäädin on kytketty Zone B -huoneen ohjaustilaan. Kaukosäädin on kytketty Zone A -huoneen ohjaustilaan (s. 70).

Muuta valaistusta tai käännä tätä laitetta.

LIITE ❱ Vianmääritys Fi 100

Yamaha RXV477, RXV577 User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
