OBSERVERA: LÄS DETTA INNAN ENHETEN TAS I BRUK.

1 Läs noga denna bruksanvisning för att kunna ha

största möjliga nöje av enheten. Förvara bruksanvisningen nära till hands för framtida referens.

2 Installera denna ljudanläggning på ett väl ventilerat,

svalt, torrt, rent ställe, och håll den borta från ställen som utsätts för solsken, värmekällor, vibrationer, damm, fukt och/eller kyla. Lämna ett fritt utrymme på minst 30 cm ovanför enheten, minst 20 cm på höger och vänster sida och minst 20 cm på baksidan.

3 Placera enheten på behörigt avstånd från andra

elapparater, motorer, transformatorer och annat som kan orsaka störningar.

4 Utsätt inte enheten för hastiga temperaturväxlingar

och placera den inte på ett ställe där luftfuktigheten är hög (t.ex. nära en luftfuktare) då fuktbildning i enheten skapar risk för brand, elstötar, skador på enheten eller personskador.

5 Placera inte enheten på ett ställe där främmande

föremål kan tränga in i den eller där den kan utsättas för droppar eller vattenstänk. Placera aldrig det följande ovanpå enheten:

– Övriga apparater då sådana kan orsaka skador

och/eller missfärgning av enhetens hölje.

– Brännbara föremål (t.ex. stearinljus) då sådana

skapar risk för brand, skador på enheten och/ eller personskador.

– Vätskebehållare som kan falla och spilla vätska

över enheten, vilket skapar risk för elstötar och/ eller skador på enheten.

6 Täck aldrig över enheten med en tidning, duk,

gardin el.dyl. då detta skapar risk för överhettning. En alltför hög temperatur inuti enheten kan leda till brand, skador på enheten och/eller personskador.

7 Anslut inte enheten till ett vägguttag förrän

samtliga övriga anslutningar slutförts.

8 Använd aldrig enheten vänd upp och ned. Detta kan

leda till överhettning som orsakar skador.

9 Hantera inte tangenter, reglage och kablar onödigt

hårdhänt.

10 Fatta tag i själva kontakten när nätkabeln kopplas

bort från vägguttaget; dra aldrig i kabeln.

11 Använd aldrig några kemiska lösningar för

rengöring då dessa kan skada ytbehandlingen. Använd en ren, torr trasa.

12 Använd endast den spänning som står angiven på

enheten. Anslutning till en strömkälla med högre spänning än den angivna kan orsaka brand, skador på enheten och/eller personskador. YAMAHA åtar sig inget ansvar för skador beroende på att enheten används med en spänning utöver den angivna.

13 Koppla bort nätkabeln från vägguttaget för att

undvika skador p.g.a. blixtnedslag om ett åskväder uppstår.

14 Försöka aldrig att utföra egna reparationer.

Kontakta en kvalificerad tekniker från YAMAHA om servicebehov föreligger. Du får inte under några omständigheter ta av höljet.

15 Koppla bort nätkabeln från vägguttaget om enheten

inte ska användas under en längre tid (t.ex. under semestern).

16 Läs avsnittet “FELSÖKNING” om vanligt

förekommande driftsproblem innan du förutsätter att enheten är söndrig.

17 Innan enheten flyttas ska du tr ycka på STANDBY/

ON för att ställa den i beredskapsläge och sedan koppla bort nätkabeln från vägguttaget.

VARNING

UTSÄTT INTE ENHETEN FÖR REGN ELLER FUKT DÅ DETTA SKAPAR RISK FÖR BRAND ELLER ELSTÖTAR.

Den här enheten är inte bortkopplad från nätströmmen så länge den är inkopplad i vägguttaget, även om själva enheten är avstängd. Detta tillstånd kallas för beredskapsläget (standby). Enheten är konstruerad för att förbruka en mycket liten mängd ström i detta tillstånd.

OBSERVERA

Apparaten kopplas inte bort från växelströmskällan (nätet) så länge som den är ansluten till vägguttaget, även om själva apparaten har stängts av.

ADVARSEL

Netspæendingen til dette apparat er IKKE afbrudt, sålæenge netledningen siddr i en stikkontakt, som er t endt – også selvom der or slukket på apparatets afbryder.

VAROI TUS

Laitteen toisiopiiriin kytketty käyttökytkin ei irroita koko laitetta verkosta.

Page 3

INLEDNING

EGENSKAPER....................................................... 2

FÖRBEREDELSER........................................... ....3

Medföljande tillbehör............... .................................3

Isättning av batterier i fjärrkontrollen........................ 3

BESKRIVNING AV REGLAGE M.M. ...............4

Frontpanelen............................. .................................4

Fjärrkontrollen................................... ........................6

Användning av fjärrkontrollen ..................................7

Frontpanelens display........................................ ... .....8

Bakpanelen...... ........................................................10

FÖRBEREDELSER

HÖGTALARINSTALLATION............ ..............11

Högtalarnas placering..................................... .........11

Högtalaranslutningar................................................ 12

ANSLUTNINGAR................................................ 14

Innan komponenter ansluts...................................... 14

Anslutning av videokomponenter............................ 15

Anslutning av ljudkomponenter ..............................18

Anslutning av FM- och AM-antennerna.................. 19

Nätanslutning........................................................... 20

Inställning av högtalarimpedans.............................. 21

Strömpåslag................. ............................................21

GRUNDLÄGGANDE INSTÄLLNINGAR........ 22

Använda BASIC SETUP-menyn............................. 22

GRUNDLÄGGANDE MANÖVRERING

AVSPELNING................................ ......................25

Grundläggande manövrering....... ............................25

Val av ljudfältsprogram.................................. .........27

Val av inmatningslägen......... ..................................31

FM/AM-MOTTAGNING............ ........................33

Automatisk och manuell stationsinställning............ 33

Förinställning av radiostationer............................... 34

Inställning av förvalsstationer.................................. 36

Växla förinställda stationer...................................... 37

Radiodatasystem-mottagning ..................................38

Ändring av radiodatasystem-läge................ ... ... ......39

Funktionen PTY SEEK............................................ 40

Funktionen EON...................................................... 41

INSPELNING....... ................................................42

INNEHÅLL

LJUDFÄLTSPROGRAM

BESKRIVNINGAR AV

LJUDFÄLTSPROGRAM ................................43

För film/videokällor................................................. 43

För musikkällor........................................................ 45

AVANCERAD ANVÄNDNING

AVANCERAD MANÖVRERING ......................46

Användning av insomningstimern........................... 46

Manuell justering av högtalarnivåer........................ 47

MENYN SET MENU..................................... .......48

Användning av menyn SET MENU........................ 49

1 SOUND MENU.................................................... 50

2 INPUT MENU...................................................... 52

3 OPTION MENU................................................... 53

MENYN ADVANCED SETUP............................55

FJÄRRKONTROLLENS FUNKTIONER.........57

Kontrollområde........................................................ 57

Inställning av fjärrstyrningskoder............................ 58

Styrning av andra komponenter............................... 59

YTTERLIGARE INFORMATION

REDIGERING AV

LJUDFÄLTSPARAMETRAR.........................60

Vad är ett ljudfält?............................ .......................60

Ändra parameterinställningar.. ................................60

BESKRIVNINGAR AV

LJUDFÄLTSPARAMETRAR.........................62

FELSÖKNING....................... ...............................64

ÅTERSTÄLLNING AV

FABRIKSFÖRVALEN.....................................68

ORDLISTA.............................................. ..............69

Ljudformat..................................... ..........................69

Ljudfältsprogram........... ..........................................70

Ljudinformation....................................................... 70

Videosignalinformation.......................... .................71

TEKNISKA DATA ...............................................72

INLEDNING

FÖRBEREDELSER

GRUNDLÄGGANDE

MANÖVRERING

LJUDFÄLTSPROGRAM

ANVÄNDNING

AVANCERAD

YTTERLIGARE

INFORMATION

Svenska

Page 4

EGENSKAPER

Inbyggd 6-kanals effektförstärkare

◆ Minimum uteffekt RMS (0,06% övertonsdistorsion, 20 Hz till 20 kHz, 8 !) Fram: 85 W + 85 W Mitt: 85 W Surround: 85 W + 85 W Bakre surround: 85 W

Ljudfältsegenskaper

◆ Patentskyddad YAMAHA-teknik för att skapa ljudfält

◆ Dolby Digital/Dolby Digital EX-dekoder

◆ DTS/DTS-ES Matrix 6.1-, Discrete 6.1-, DTS Neo:6-,

DTS 96/24-dekoder

◆ Dolby Pro Logic/Dolby Pro Logic II/ Dolby Pro Logic IIx-dekoder

◆ Virtual CINEMA DSP

™

◆ SILENT CINEMA

• y indikerar tips för användningen.

• Vissa funktioner kan utföras genom att använda antingen knapparna på huvudenheten eller på fjärrkontrollen. I de fall då

beteckningarna för fjärrkontrollens och huvudenhetens knappar skiljer sig, anges beteckningen för fjärrkontrollens knapp inom parentes.

• Denna bruksanvisning är tryckt före tillverkningen av produkten. Utförande och tekniska data kan delvis ändras på grund av

förbättringar etc. I händelse det skulle finnas några skillnader mellan bruksanvisningen och produkten, har produkten företräde.

Sofistikerad AM/FM-tuner

◆ Förinställning av 40 valfria snabbvalsstationer

◆ Automatisk förinställning

◆ Förmåga att växla förinställda stationer

(förvalsredigering)

Andra egenskaper

◆ 192-kHz/24-bitars D/A-omvandlare

◆ Menyn SET MENU med poster för optimering av

receivern enligt aktuellt ljud- och videosystem

◆ 6 extra ingångar för separat flerkanalig inmatning

◆ Möjlighet till in- och utmatning av S-videosignaler

◆ Möjlighet till in- och utmatning av

komponentvideosignaler

◆ In/utgångar för optiska och koaxiala digitala ljudsignaler

◆ Insomningstimer

◆ Nattlyssningslägen för film och musik

◆ Fjärrkontroll med förinställda fjärrstyrningskoder

Tillverkad på Dolby Laboratories licens. “Dolby”, “Pro Logic”, “Surround EX” och dubbel-D-symbolen är varumärken tillhörande Dolby Laboratories.

“SILENT CINEMA” är ett varumärke som tillhör YAMAHA CORPORATION.

“DTS”, “DTS-ES”, “Neo:6” och “DTS 96/24” är varumärken tillhörande Digital Theater Systems, Inc.

Page 5

Medföljande tillbehör

FÖRBEREDELSER

Var god kontrollera att följande saker finns med i förpackningen.

Fjärrkontroll

POWER POWER

REC

DISC SKIP

FREQ/TEXT EON

MODE PTY SEEK

TV VOL TV CH

TV MUTE TV INPUT

STEREO

LEVEL

Batterier (2)

(AA, R06, UM-3)

SYSTEM

POWER

STANDBY

AVTV

MD/CD-R

TUNER

SLEEP

V-AUXDVD

VCR

DTV/CBL

MULTI CH IN

AUDIO

CODE SET

AMP

START

VOLUME

MUTE

MOVIEENTERTAINMUSIC

4321

FM-inomhusantenn

DIRECT ST.EXTD SUR.STANDARD

SELECT

81070965

STRAIGHT

NIGHTBSPEAKERS

ENT.

SET MENU

MENUTITLE

ENTER

A/B/C/D/E

DISPLAYRETURN

PRESET/CH

AM-ramantenn

FÖRBEREDELSER

75-ohms/300-ohms

antennadapter (gäller modell

till Storbritannien)

INLEDNING

Isättning av batterier i fjärrkontrollen

1 Tryck på delen och skjut upp

batterifackets lock.

2 Sätt i de två medföljande batterierna

(AA, R06, UM-3) i enlighet med polmarkeringarna (+ / –) inuti batterifacket.

3 Skjut tillbaka locket tills det klickar på plats.

Att observera angående batterierna

• Använd inte gamla batterier tillsammans med nya.

• Använd inte olika typer av batterier (t.ex. alkaliska batterier och manganbatterier) tillsammans. Läs noga vad som står på batteriförpackningen, eftersom dessa olika typer av batterier kan ha samma form och färg.

• Gör dig av med batterierna omedelbart om de skulle ha läckt. Undvik att vidröra det ämne som har läckt ut, och försök undvika att det kommer i kontakt med kläder etc. Rengör batterifacket noggrant innan nya batterier isätts.

• Kasta inte batterier tillsammans med vanliga sopor, utan avyttra dem i enlighet med lokala bestämmelser.

Om det inte sitter några batterier i fjärrkontrollen i mer än 2 minuter, eller om förbrukade batterier får sitta kvar i fjärrkontrollen, kan det hända att innehållet i minnet försvinner. Om minnet skulle ha raderats: sätt i nya batterier, ställ in fjärrstyrningskoden och programmera på nytt inlärda funktioner som har raderats.

Svenska

Page 6

BESKRIVNING AV REGLAGE M.M.

Frontpanelen

21347 856 09

STANDBY

/ON

SPEAKERSPHONES

SILENT CINEMA

1 STANDBY/ON

Med denna knapp slår man på receivern eller ställer den i beredskapsläget. När receivern slås på hörs ett klickljud och därefter dröjer det 4 till 5 sekunder innan den kan återge något ljud.

Anmärkning

I beredskapsläget konsumerar denna enhet en liten mängd ström, för att kunna ta emot infraröda signaler från fjärrkontrollen.

2 Fjärrkontrollsensor

Sensorn tar emot signaler från fjärrkontrollen.

3 Frontpanelens display

På displayen visas information om enhetens driftstatus.

4 FM/AM

Med denna knapp ändrar man mottagningsband i tunerläget.

5 A/B/C/D/E, NEXT

Med denna knapp väljer man en av de 5 grupperna med förvalsstationer (A till E) när enheten står i tunerläge. Med denna knapp väljer man högtalarkanal för justering när enheten inte står i tunerläge.

A/B/C/D/E

FM/AMPRESET/TUNING

l PROGRAM h

STRAIGHT

EFFECT

TONE CONTROL

BASS/TREBLE

VOLUME

MEMORY

TUNING MODE

l PRESET/TUNING h

AUTO/MAN'L MONO

MAN'L/AUTO FMLEVELNEXTEDIT

INPUT

INPUT MODE

6 PRESET/TUNING l / h, LEVEL –/+

Med dessa knappar väljer man förvalstationsnummer 1 till 8 när ett kolon (:) visas bredvid indikeringen för mottagningsband på frontpanelens display när enheten står i tunerläge. När inget kolon (:) visas, väljer man stationsfrekvens med dessa knappar. Med dessa knappar justerar man nivån för högtalarkanalen som valdes med A/B/C/D/E (NEXT) när enheten inte står i tunerläge.

7 MEMORY (MAN’L/AUTO FM)

Med denna knapp lagrar man en station i minnet. Håll knappen intryckt i mer än 3 sekunder för att starta automatisk förinställning.

8 TUNING MODE (AUTO/MAN’L MONO)

Med denna knapp växlar man mellan automatisk frekvensinställning (indikatorn AUTO på) och manuell frekvensinställning (indikatorn AUTO av).

9 VIDEO AUX-in/utgångar

Ljud- och videosignaler från en bärbar extern källa, t.ex. en spelkonsol, kan matas in via dessa ingångar. Välj V-AUX som ingångskälla för att återge de signaler som matas in via dessa ingångar.

0 VO LUME

Med detta reglage styr man utnivån för alla ljudkanaler. Detta reglage påverkar inte nivån för REC OUT.

MULTI CH

INPUT

JHGEBACDFI

VIDEO AUX

VIDEO L AUDIO R

FREQ/TEXT EON

PTY SEEK

MODE

START

LMNK

Page 7

A Hörlursutgången PHONES

(SILENT CINEMA)

Denna utgång matar ut signaler för enskilt lyssnande med hörlurar. Inga signaler matas ut till OUTPUT-utgångarna eller till högtalarna, när ett par hörlurar är anslutna. Alla Dolby Digital- och DTS-ljudsignaler mixas ner till vänster och höger hörlurskanal.

B SPEAKERS A/B

Varje gång du trycker på respektive knapp slår du på eller av den uppsättning framhögtalare som är anslutna till kontakterna A och/eller B på bakpanelen.

C PRESET/TUNING (EDIT)

Med denna knapp växlar man funktionen för PRESET/TUNING l / h (LEVEL –/+) mellan val av förvalsnummer och frekvensinställning.

D STRAIGHT (EFFECT)

Med denna knapp kopplar man in eller ur ljudfälten. När STRAIGHT är valt, utmatas insignaler (2-kanaliga eller flerkanaliga) direkt från respektive högtalare utan någon form av effektbehandling.

E TONE CONTROL

Använd denna knapp för justering av balansen mellan bas/ diskant för vänster och höger framhögtalare (se sidan26).

F BASS/TREBLE –/+

Använd denna knapp för justering av balansen mellan bas/ diskant för vänster och höger framhögtalare (i kombination med CONTROL).

G PROGRAM l / h

Använd dessa knappar för att välja ljudfältsprogram (se sidan26).

H INPUT MODE

Man denna knapp anger man vilken inmatad signaltyp (AUTO, DTS, ANALOG) som ska prioriteras, när en komponent är ansluten till två eller flera ingångar på receivern (sesidan 31).

I H Ingångsväljaren INPUT

Med denna ratt väljer man den ingångskälla som man vill lyssna på eller titta på.

J MULTI CH INPUT

Med denna knapp väljer man den källa som är ansluten till ingångarna MULTI CH INPUT. När detta väljs, har MULTI CH INPUT-källan prioritet över den källa som valts med INPUT (eller med fjärrkontrollens knappar för ingångsval).

BESKRIVNING AV REGLAGE M.M.

■ Knappar för radiodatasystem-

mottagning

K FREQ/TEXT

Tryck på denna knapp vid mottagning av en radiodatasystem-station för att växla visningen mellan PS-läget, PTY-läget, RT-läget, CT-läget (om stationen erbjuder dessa radiodatasystem-datatjänster) och/eller frekvensvisning i den ordningen (se sidan39).

L PTY SEEK MODE

Tryck på denna knapp för att ställa in PTY SEEK-läget på receivern (sesidan 40).

M PTY SEEK START

Tryck på denna knapp för att påbörja sökning efter en station efter att ha valt önskad programtyp i PTY SEEKläget (se sidan40).

N EON

Tryck på denna knapp för att välja en radioprogramtyp (NEWS, INFO, AFFAIRS, SPORT) som tunern ska ställa in automatiskt (se sidan41).

INLEDNING

Svenska

Page 8

BESKRIVNING AV REGLAGE M.M.

Fjärrkontrollen

Detta avsnitt beskriver funktionen för varje knapp på fjärrkontrollen som används för att styra receivern. För att styra andra komponenter, se “FJÄRRKONTROLLENS FUNKTIONER” på sidan 57.

POWER POWER

REC

DISC SKIP

FREQ/TEXT EON

MODE PTY SEEK

TV VOL TV CH

TV MUTE TV INPUT

STEREO

LEVEL

5 6 7

SYSTEM

POWER

STANDBY

AVTV

MD/CD-R

TUNER

SLEEP

V-AUXDVD

VCR

DTV/CBL

MULTI CH IN

AUDIO

CODE SET

AMP

START

VOLUME

MUTE

MOVIEENTERTAINMUSIC

4321

DIRECT ST.EXTD SUR.STANDARD

SELECT

81070965

STRAIGHT

NIGHTBSPEAKERS

ENT.

SET MENU

MENUTITLE

ENTER

A/B/C/D/E

DISPLAYRETURN

PRESET/CH

1 Fönster för infraröda signaler

Infraröda styrsignaler matas ut från detta fönster. Rikta detta fönster mot den komponent som ska styras.

2 Ingångsväljare

Med dessa knappar väljer man ingångskälla och ändrar kontrollområdet.

3 Väljare för ljudfältsprogram/sifferknappar

Använd dessa knappar för att välja ljudfältsprogram. Använd numren 1 till 8 för att välja förinställda stationer när receivern står i tunerläge. Använd knappen SELECT till att välja återgivning av surroundljud från en 2-kanalig källa (se sidan29). Använd knappen EXTD SUR. till att växla mellan 5.1- och

6.1-kanals uppspelning av flerkanalig programvara (sesidan 28). Använd knappen DIRECT ST. till att välja återgivning av naturtroget hi-fi-ljud från en 2-kanalig källa (sesidan 30).

4 SPEAKERS A/B

Vid tryck på en av dessa knappar kopplas den uppsättning framhögtalare som är anslutna till högtalarutgångarna A respektive B på baksidan in eller ur.

5 LEVEL

Med denna knapp väljer man den högtalarkanal som ska justeras, och ställer in nivån.

6 Markörknappar u / d / j / i / ENTER

Använd dessa för att välja och justera ljudfältsparametrar eller alternativ på SET MENU. Tryck på i för att välja en förvalsgrupp (från A till E) medan receivern är i tunerläget. Tryck på u / d för att välja ett förvalsnummer (från 1 till 8) medan receivern är i tunerläget.

7 RETURN

Med denna knapp återgår man till föregående menynivå vid justering av SET MENU-parametrar.

8 STANDBY

Med denna knapp ställer man receivern i beredskapsläge.

9 SYSTEM POWER

Med denna knapp slår man på strömmen till receivern.

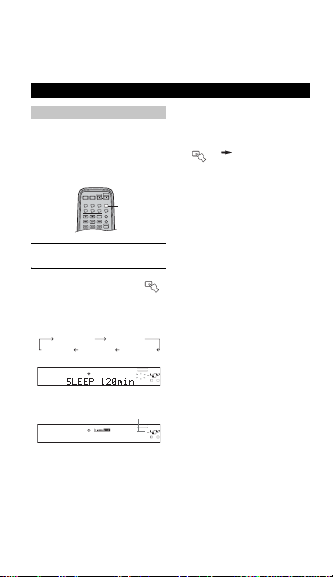

0 SLEEP

Med denna knapp ställer man in insomningstimern.

A MULTI CH IN

Använd denna knapp till att välja multi-channel input (flerkanalsinmatning) vid användning av en extern dekoder (etc.).

B CODE SET

Använd denna knapp till att ställa in fjärrstyrningskoder (se sidan58).

C AMP

Tryck här för att välja AMP-läget. AMP-läget måste väljas för att kunna styra huvudenheten.

Page 9

D VO LUME +/–

Med dessa knappar höjer eller sänker man volymnivån.

E MUTE

Med denna knapp dämpar man ljudet. Tryck på knappen igen för att återställa ljudet till föregående volymnivå.

F STRAIGHT

G NIGHT

Med denna knapp slår man på eller av nattlyssningslägena (se sidan30).

H SET MENU

Med denna knapp aktiverar man SET MENU-funktionen.

I Knappar för radiodatasystem-mottagning FREQ/TEXT

PTY SEEK MODE

Tryck på denna knapp för att ställa in PTY SEEK-läget på receivern (sesidan 40).

PTY SEEK START

Tryck på denna knapp för att påbörja sökning efter en station efter att ha valt önskad programtyp i PTY SEEKläget (se sidan40).

EON

Tryck på denna knapp för att välja en radioprogramtyp (NEWS, INFO, AFFAIRS, SPORT) som tunern ska ställa in automatiskt (se sidan41).

BESKRIVNING AV REGLAGE M.M.

Användning av fjärrkontrollen

Fjärrkontrollen sänder en riktad infraröd stråle. Se till att rikta fjärrkontrollen direkt mot fjärrkontrollsensorn på huvudenheten när du använder fjärrkontrollen för att styra enheten.

STANDBY

/ON

SPEAKERSPHONES

SILENT CINEMA

■ Handhavande av fjärrkontrollen

• Spill inte vatten eller andra vätskor på fjärrkontrollen.

• Tappa inte fjärrkontrollen.

• Fjärrkontrollen ska inte läggas eller förvaras på platser

där följande förhållanden råder: – hög luftfuktighet, som t.ex. nära ett bad – hög temperatur, som t.ex. nära ett värmeelement

eller en kamin – mycket låg temperatur – mycket dammigt

VOLUME

CATEGORY

l PRESET/TUNING h

MEMORY

TUNING MODE

A/B/C/D/E

FM/AMPRESET/TUNING

AUTO/MAN'L MONO

MAN'L/AUTO FMLEVELNEXTEDIT

EDIT

INPUT

l PROGRAM h

STRAIGHT

VIDEO AUX

INPUT MODE

MULTI CH INPUT

EFFECT

TONE CONTROL

BASS/TREBLE

VIDEO L AUDIO R

Cirka 6 m

30 30

SYSTEM

POWER

POWERPOWER

STANDBY

AVTV

MD/CD-R

TUNER

SLEEP

V-AUXDVD

VCR

DTV/CBL

MULTI CH IN

REC

AUDIO

DISC SKIP

CODE SET

FREQ/TEXT EON

AMP

START

MODEPTY SEEK

TV VOLTV CH

VOLUME

TV MUTETV INPUT

MUTE

STEREO

MOVIEENTERTAINMUSIC

4321

DIRECT ST.EXTD SUR.STANDARD

SELECT

81070965

STRAIGHT

NIGHTBSPEAKERS

ENT.

LEVEL

SET MENU

MENUTITLE

ENTER

A/B/C/D/E

DISPLAYRETURN

PRESET/CH

INLEDNING

Svenska

Page 10

BESKRIVNING AV REGLAGE M.M.

ZONE2

HOLD

RT CT

EON

PTY

Frontpanelens display

12 3456780AB9

DIGITAL

qPLq

PL x

VCR

VIRTUAL

SILENT CINEMA

ZONE2

STANDARD

NIGHT

EG HI M

DSP-ljudfält för närvarokänsla

Lyssningsplats

Höger surround DSP-ljudfält

Bakre surround DSP-ljudfält

MATRIX DISCRETE

PCM

1 Indikatorer för dekodrar

När någon av dekodrarna i receivern aktiveras tänds respektive indikator.

2 Indikatorn VIRTUAL

Denna indikator tänds när Virtual CINEMA DSP används (se sidan31).

3 Indikatorn SILENT CINEMA

Denna indikator tänds när hörlurar ansluts och ett ljudfältsprogram väljs (sesidan 26).

4 Indikatorer för ingångskälla

En markör tänds för att visa vilken ingångskälla som är vald.

5 Ljudfältsindikatorer

Dessa indikatorer lyser för att visa aktivt DSP-ljudfält.

Vänster surround DSP-ljudfält

6 Indikatorn CINEMA DSP

Denna indikator tänds när man väljer ett CINEMA DSP-ljudfältsprogram.

7 Indikatorn AUTO

Denna indikator tänds för att indikera att automatisk stationsinställning kan göras.

8 Indikatorn TUNED

Denna indikator tänds när receivern tar emot en radiostation.

9 Indikatorn STEREO

Denna indikator tänds när receivern tar emot en stark signal för en FM-sändning i stereo medan AUTOindikatorn är tänd.

DVD

DTV/CBL

V-AUX

HiFi DSP

A B

0 Indikatorn MEMORY

Denna indikator blinkar för att ange att en station kan lagras i minnet.

A Indikatorn MUTE

Denna indikator blinkar medan MUTE-funktionen är inkopplad.

B VOLUME-nivåindikering

Här visas aktuell volymnivå.

C Indikatorn PCM

Denna indikator tänds när receivern återger digitala ljudsignaler i PCM (pulskodmodulering).

D Indikatorn STANDARD

Denna indikator tänds vid val av Surround Standard eller Surround Enhanced (se sidan29).

E Indikatorn NIGH T

Denna indikator tänds när nattlyssningsläget väljs.

F Indikatorerna SP A B

Dessa indikatorer tänds i enlighet med vilken uppsättning framhögtalare som har valts. Båda indikatorerna tänds om båda uppsättningarna högtalare väljs.

G Hörlursindikator

Denna indikator tänds när ett par hörlurar ansluts.

H Indikatorn HiFi DSP

Denna indikator tänds när man väljer ett HiFi DSPljudfältsprogram.

I Visningsfält för diverse information

Här visas den aktuella ljudfältsbeteckningen och annan information vid justering eller ändring av inställningar.

MD/CD-R

YPAO

PTY

HD AUTO

TUNED STEREO MUTE

RT CT

PTY

RT CTEONPTY

HOLD

CDTUNER

VOLUME

MEMORY

EON

SLEEP

96/24

LCR

DUAL

SL SB SR

LFE

KNLDC

Page 11

J Radiodatasystem-indikatorer

Den eller de radiodatasystem-tjänster som en inställd radiodatasystem-station erbjuder anges genom att motsvarande indikatorer tänds. EON tänds vid mottagning av en radiodatasystem-station som sänder EON-datatjänster. PTY HOLD tänds vid stationssökning i läget PTY SEEK.

K Indikatorn SLEEP

Denna indikator tänds när insomningstimern kopplas in.

L Indikatorn 96/24

Denna indikator tänds när en DTS 96/24-signal matas in i receivern.

M Indikatorn LFE

Denna indikator tänds när insignalen innehåller LFEsignalen.

N Indikatorer för ingångskanal/

högtalarindikatorer

Kanalkomponenterna i gällande digital insignal indikeras här. Antalet anslutna högtalare i SPEAKERS (sidan23), eller den kanal som håller på att justeras i SP LEVEL (sidan 51) anges.

BESKRIVNING AV REGLAGE M.M.

INLEDNING

Svenska

Page 12

BESKRIVNING AV REGLAGE M.M.

Bakpanelen

12 3 4

COMPONENT VIDEO

MULTI CH INPUT

FRONT

SURROUND

DIGITAL

SUB

INPUT

WOOFER

OPTICAL

DVD

DTV/CBL

(

)

PLAY

MD/ CD-R

OUT (

)

REC

COAXIAL

DVD

AUDIO

VIDEO

S VIDEO

VIDEO

DTV/ CBL

DVD

MONITOR

OUT

DTV/

CBL

TUNER

CENTER

VCR

OUT

ANT

GND

S VIDEO

VIDEO

75Ω UNBAL.

SUB

WOOFER

MONITOR OUT

AUDIO

ANT

OUTPUT

XM/DT

SPEAKERS

FRONT

SURROUND

–

––

–

+++

–

SURROUND

CENTER

BACK

5 67 8

1 DIGITAL INPUT-in/utgångar

Vi hänvisar till sidorna 15, 17 och 18 angående detaljer.

2 MULTI CH INPUT-in/utgångar

Se sidan 16 för information om anslutningar.

3 In/utgångar för videokomponenter

Vi hänvisar till sidorna 15 och 17 för information om anslutningar.

4 AC OUTLET(S)

Använd dessa nätuttag till att förse andra AV-komponenter med ström (se sidan20).

5 In/utgångar för ljudkomponenter

Se sidan 18 för information om anslutningar.

6 SUBWOOFER OUTPUT-koppling

Se sidan 13 för information om anslutningar.

7 Antenningångar

Se sidan 19 för information om anslutningar.

8 Högtalarkontakter

Se sidan 13 för information om anslutningar.

AC OUTLETS

SWITCHED

Page 13

HÖGTALARINSTALLATION

Högtalarnas placering

Illustrationerna nedan visar en standardmässig högtalaruppställning enligt ITU-R kan användas för CINEMA DSP och flerkanaliga ljudkällor.

ITU-R är sektorn för radiokommunikation under den internationella telekommunikationsunionen ITU (InternationalTelecommunication Union).

Framhögtalare (FR och FL)

Framhögtalarna används för huvudljudet plus effektljuden. Placera dessa högtalare på lika stort avstånd från den ideala lyssningsplatsen. Avståndet från de båda högtalare till vardera sidan av videomonitorn ska vara detsamma.

Mitthögtalare (C)

Mitthögtalaren är för mittkanalens ljud (dialog, sång etc.). Om det av någon anledning inte skulle passa att ha en mitthögtalare går det att klara sig utan en. Men det bästa resultatet erhåller man dock med ett fullständigt system. Mitthögtalarens framdel ska vara kant i kant med videomonitorns framdel. Placera högtalaren mitt emellan framhögtalarna och så nära monitorn som möjligt, till exempel direkt ovanpå eller under den.

. Denna uppställning

30˚

60˚

80˚

1,8 m

HÖGTALARINSTALLATION

Surroundhögtalare (SR och SL)

Surroundhögtalarna används för effekt- och surroundljud. Placera dessa högtalare bakom lyssningsplatsen, riktade en aning inåt och ungefär 1,8 m över golvet.

Bakre surroundhögtalare (SB)

Den bakre surroundhögtalaren kompletterar surroundhögtalarna och sörjer för mer verklighetstrogna förflyttningar fram-till-bak. Placera denna högtalare direkt bakom lyssningsplatsen och på samma höjd som surroundhögtalarna.

Subwoofer

Bruk av en subwoofer, till exempel YAMAHA Active Servo Processing Subwoofer System, är effektivt inte bara för förstärkning av basfrekvenserna från en eller alla kanaler, utan också för naturtrogen återgivning av LFEkanalen (lågfrekvenseffekt) som är inkluderad i skivor med Dolby Digital och DTS. Placeringen av subwoofern är inte så kritisk, eftersom låga basljud inte är riktningskänsliga. Det är dock bättre att placera subwoofern nära framhögtalarna. Vrid den en aning in mot rummets mitt för att minska väggreflektioner.

FÖRBEREDELSER

Svenska

Page 14

HÖGTALARINSTALLATION

Högtalaranslutningar

Se till att vänster kanal (L), höger kanal (R), “+” (röd) och “–” (svart) ansluts rätt. Om anslutningarna är felaktiga hörs inget ljud från högtalarna, och om högtalarnas polaritet är felaktig kommer ljudet att låta onaturligt och sakna bas.

OBSERVERA

• Om högtalare med 4 eller 6 ohms impedans ska användas, så se till att ställa in högtalarimpedansen på receivern på 4 ohm före användning (se sidan21).

• Var noga med att slå av strömmen till receivern, innan högtalarna ansluts.

• Låt inga blottade trådar i högtalarkablarna komma i kontakt med varandra eller med någon metalldel på receivern. Det kan skada receivern och/eller högtalarna.

• Använd magnetiskt avskärmade högtalare. Om denna typ av högtalare ändå ger upphov till störningar på monitorn, placera då högtalarna längre bort från monitorn.

En högtalarkabel består i själva verket av ett par isolerade kablar som löper sida vid sida. En av kablarna har annorlunda färg eller form; det kan vara en rand, ett spår eller en upphöjd kant. Anslut kabeln med ränder (spår etc.) till de positiva kontakterna “+” (röda) på receivern och på högtalaren. Anslut den enfärgade kabeln till de negativa kontakterna “–” (svarta).

10 mm

1 Ta bort cirka 10 mm av isoleringen från

änden på varje högtalarkabel.

2 Tvinna ihop de frilagda metalltrådarna för att

förhindra kortslutning.

3 Skruva loss knoppen.

4 För in metalltrådarna på en kabel i hålet på

sidan av varje kontak t.

5 Dra åt knoppen för att fästa kabeln.

Röd: positiv (+)

Svart: negativ (–)

Page 15

Subwoofersystem

Surroundhögtalare

Vänste rHöger

HÖGTALARINSTALLATION

Framhögtalare (A)

Vänste rHöger

2 3 6 71

FÖRBEREDELSER

SPEAKERS

FRONT

SURROUND

–

SUB

WOOFER

OUTPUT

–

––

+++

–

SURROUND

CENTER

BACK

■ FRONT-kontakter

Anslut ett eller två högtalarsystem (2, 3) till dessa kontakter. Om endast ett högtalarsystem ska användas, så kan det anslutas till antingen FRONT A- eller Bkontakterna.

■ CENTER-kontakter

Anslut en mitthögtalare (4) till dessa kontakter.

■ SURROUND-kontakter

Anslut surroundhögtalare (6, 7) till dessa kontakter.

■ SUBWOOFER-koppling

Anslut en subwoofer med inbyggd förstärkare (1), som till exempel YAMAHA Active Servo Processing Subwoofer System, till denna koppling.

■ SURROUND BACK-kontakter

Anslut en bakre surroundhögtalare (5) till dessa kontakter.

Framhögtalare

(B)

Mitthögtalare

surroundhögtalare

Högtalaruppställning

Bakre

Svenska

Page 16

ANSLUTNINGAR

Innan komponenter ansluts

OBSERVERA

Anslut aldrig receivern eller andra komponenter till nätuttaget förrän alla anslutningar mellan olika komponenter är slutförda.

■ Kabelindikeringar

För analoga signaler

analoga kablar, vänster analoga kablar, höger

För digitala signaler

optiska kablar koaxiala kablar

För videosignaler

videokablar S-videokablar

komponentvideokablar

■ Analoga ingångar

Analoga signaler kan matas in från ljudkomponenter genom anslutning av stiftkablar för ljud till de analoga ingångarna på receivern. Anslut röda kontakter till de högra ingångarna och vita kontakter till de vänstra ingångarna.

■ Digitala ingångar

Receivern har digitala ingångar för direkt överföring av digitala signaler genom antingen koaxialkablar eller optiska fiberkablar. Du kan använda de digitala ingångarna för att mata in PCM-, Dolby Digital- och DTS-bitflöden. Om du ansluter komponenter både till COAXIAL- och OPTICAL-ingångarna, så har de signaler som matas in från COAXIAL-ingången prioritet. Alla digitala ingångar är kompatibla med digitala signaler med 96 kHz samplingsfrekvens.

Anmärkning

Receivern hanterar digitala och analoga signaler separat. Ljudsignaler som matas in till de analoga ingångarna matas därför ut endast till de analoga OUT (REC)-utgångarna.

P Y

Dammskydd

Dra ut dammskyddet från det optiska jacket, när en optisk fiberkabel ska anslutas. Släng inte bort dammskyddet. Varnoga med att sätta tillbaka dammskyddet, när det optiska jacket inte ska användas. Detta skydd förhindrar att damm kommer in i jacket.

■ Videoin/utgångar

Receivern har tre typer av videojack. Vilken typ av anslutning som ska göras beror på vilka ingångar som finns på din monitor (tv).

VIDEO

VIDEO-in/utgångar

För vanliga sammansatta videosignaler.

S VIDEO-in/utgångar

För S-videosignaler, uppdelade i videosignaler för ljustäthet (Y) och färg (C) för att uppnå färgåtergivning av högre kvalitet.

COMPONENT VIDEO-in/utgångar

För komponentsignaler, uppdelade i ljustäthet (Y) och färgskillnad (P bildkvalitet.

Signalflöde inuti receivern

COMPONENT VIDEO

S VIDEO

VIDEO

COMPONENT VIDEO

S VIDEO

PR PB Y

B, PR) för att uppnå bästa möjliga

Ingång

Utgång

(MONITOR OUT)

Page 17

Anslutning av videokomponenter

ANSLUTNINGAR

■ Anslutningar för DVD-uppspelning

Anmärkning

Se till att ansluta vidokällkomponenter på samma sätt som videomonitorn ansluts till receivern. Om exempelvis videomonitorn har anslutits till receivern via en -anslutning, så anslut videokällkomponenter till receivern via en -anslutning.

Audio ut

DVD-spelare

Video ut

AUDIO

VIDEO

S VIDEO

VIDEO

DVD

S VIDEO

VIDEO

MONITOR OUT

DVD

MONITOR

OUT

COMPONENT VIDEO

R PB Y

Video in

Videomonitor

Optisk ut

DIGITAL INPUT

OPTICAL

DVD

FÖRBEREDELSER

Svenska

Page 18

ANSLUTNINGAR

■ Anslutning till MULTI CH INPUT-ingångarna

Receivern är utrustad med 6 extra ingångar (vänster och höger FRONT, CENTER, vänster och höger SURROUND och SUBWOOFER) för separat flerkanalig inmatning av signaler från en multiformatspelare, extern dekoder, ljudprocessor eller förförstärkare. Anslut utgångarna på multiformatspelaren eller den externa dekodern till MULTI CH INPUT-ingångarna. Se till att vänster och höger utgångar kopplas in rätt till vänster och höger ingångar för framkanalerna och surroundkanalerna.

MULTI CH INPUT

FRONT

SURROUND

CENTER

SUB

WOOFER

Subwoofer

LRLR

Center ut

Multiformatspelare/

extern dekoder

Front ut

Anmärkningar

• När MULTI CH INPUT väljs som ingångskälla stänger receivern automatiskt av den digitala ljudfältsprocessorn med följden att det

inte går att välja ljudfältsprogram.

• Receivern omdirigerar inte signaler som matas in via MULTI CH INPUT-ingångarna för att korrigera för saknade högtalare.

Virekommenderar att du ansluter åtminstone ett 5.1-kanals högtalarsystem innan denna funktion används.

• När ett par hörlurar är anslutna, utmatas endast vänster och höger framkanaler.

Surround ut

Page 19

MONITOR OUT

AUDIO

VIDEO

DTV/ CBL

VIDEO

OUT

VCR

VIDEO

COMPONENT VIDEO

MONITOR

OUT

DTV/ CBL

DIGITAL INPUT

DTV/CBL

OPTICAL

S VIDEO

R PB Y

ANSLUTNINGAR

■ Anslutningar för övriga videokomponenter

Anmärkningar

• Se till att ansluta vidokällkomponenter på samma sätt som videomonitorn ansluts till receivern. Om exempelvis videomonitorn har anslutits till receivern via en -anslutning, så anslut videokällkomponenter till receivern via en -anslutning.

• Vid inspelning måste videoanslutningarna mellan varje komponent vara av samma typ (t.ex. S-video).

Optisk ut

Audio ut

Kabel-tv eller

satellitmottagare

Video ut

Video in

SVS

eller

VIDEO L AUDIO R

Video in Video ut

VIDEO AUX

Audio ut, höger

Spelkonsol eller

Audio ut, vänster

videokamera

Video ut

LR LR

DVD-brännare

Audio in

videobandspelare

■ VIDEO AUX-ingångar (på frontpanelen)

Använd dessa ingångar till att ansluta en valfri videokälla, såsom en spelkonsol eller en videokamera, till receivern.

Audio ut

FÖRBEREDELSER

Videomonitor

Svenska

Page 20

ANSLUTNINGAR

Anslutning av ljudkomponenter

■ Anslutningar för ljudkomponenter

Audio ut

L R

CD-spelare

Koaxial ut

COAXIAL

Audio ut

IN (

)

PLAY

MD/ CD-R

OUT (

)

REC

MD-inspelare

eller

kassettdäck

Audio in

Page 21

Anslutning av FM- och AMantennerna

Både en FM- och en AM-inomhusantenn följer med receivern. I de flesta fall ska dessa antenner ge tillräcklig signalstyrka. Anslut respektive antenn till de avsedda antenningångarna.

AM-ramantenn

FM-inomhusantenn

(medföljer)

TUNER

AM ANT

GND

75Ω UNBAL.

FM ANT

Jordning (GND-kontakt)

GND-kontakten bör anslutas till en god jordningspunkt för att erhålla största möjliga säkerhet och minsta möjliga interferens. En metallstake nedstucken i fuktig mark erbjuder en god jordningspunkt.

■ Anslutning av AM-ramantennen

1 Montera upp AM-ramantennen.

2 Tryck in och håll tabben

intryckt för att föra in AMramantennens ledningstrådar i AM ANT- och GNDkontakterna.

Kläm fast

För in tråden i öppningen

ANSLUTNINGAR

11 8 6

Ledningstråd

Enhet: mm

3 Rikta AM-ramantennen åt det

håll där mottagningen är bäst.

Anmärkningar

• AM-ramantennen bör placeras på avstånd från receivern.

• AM-ramantennen bör alltid vara ansluten, även om en AMutomhusantenn också ansluts till receivern.

• En ordentligt uppsatt utomhusantenn ger klarare mottagning än en antenn för inomhusbruk. Om du tycker att mottagningskvaliteten är dålig, kan en utomhusantenn förbättra ljudkvaliteten. Rådgör med närmaste auktoriserade YAMAHAhandlare eller servicecenter angående utomhusantenner.

■ Anslutning av 75-ohms/300-ohms

antennadapter (gäller modell till Storbritannien)

1 Öppna locket på den

medföljande 75-ohms/ 300-ohms antennadaptern.

2 Skala ytterhöljet på

den 75-ohms koaxialkabeln och förbered den för anslutning.

3 Klipp av ledningstråden

och ta bort den.

4 För in

kabeltråden i öppningen och kläm fast den med tängerna.

5 Tryck locket på plats.

FÖRBEREDELSER

Kläm fast

Svenska

Page 22

ANSLUTNINGAR

Nätanslutning

■ Anslutning av nätkabeln

Anslut nätkabeln till ett nätuttag.

■ AC OUTLET(S) (SWITCHED)

Modell till Storbritannien ........................... ........... 1 uttag

Övriga modeller ..................................................... 2 uttag

Använd dessa uttag för att ansluta nätkablarna från andra komponenter till receivern. Strömförsörjningen till AC OUTLET(S) styrs av strömbrytaren STANDBY/ON (eller SYSTEM POWER och STANDBY) på receivern. Uttaget (uttagen) förser anslutna komponenter med ström närhelst receivern är påslagen. Vi hänvisar till “TEKNISKA DATA” på sidan 72 angående information om maximal effekt (komponenters totala effektförbrukning).

■ Minnesbackup

Kretsen för minnesbackup förhindrar att lagrad information går förlorad, även när receivern står i beredskapsläget. Men om nätsladden dras ut ur vägguttaget, eller om strömförsörjningen är avbruten i mer än en vecka, kommer lagrad information att gå förlorad.

Page 23

Inställning av högtalarimpedans

CODE SET

STANDBY

SYSTEM

POWER

MD/CD-R

TUNER

V-AUXDVD

AMP

POWER POWER

REC

AUDIO

DISC SKIP

FREQ/TEXT EON

STARTMODE PTY SEEK

AVTV

VCR

DTV/CBL

MULTI CH IN

SLEEP

OBSERVERA

Om högtalare med 4 eller 6 ohms impedans används, så ställ in högtalarimpedansen på 4 eller 6 ohm enligt följande innan strömmen slås på.

Kontrollera att receivern står i strömberedskap.

1 Slå av strömmen till receivern. Tryck sedan in

och håll STRAIGHT (EFFECT) intryckt och tryck samtidigt på strömbrytaren STANDBY/ON.

Receivern slås på och menyn avancerade inställningar visas på frontpanelens display.

STRAIGHT

Håll intryck och tryck på

EFFECT

2 Tryck på PROGRAM l / h för att gå till

“SP IMP.” på menyn.

l PROGRAM h

3 Tryck upprepade gånger på STRAIGHT

(EFFECT) för att välja “4! MIN”.

STRAIGHT

EFFECT

4 Tryck på strömbrytaren STANDBY/ON för att

slå av strömmen.

STANDBY

Vald inställning gäller från och med nästa gång strömmen till receivern slås på.

/ON

Strömpåslag

Slå på strömmen till receivern efter att samtliga anslutningar är klara.

STANDBY

/ON

SPEAKERSPHONES

SILENT CINEMA

STANDBY/ON

STANDBY

/ON

Tryck på strömbrytaren STANDBY/ON (eller SYSTEM POWER på fjärrkontrollen) för att slå på strömmen till receivern.

Frontpanelen Fjärrkontroll

ANSLUTNINGAR

VOLUME

MEMORY

TUNING MODE

A/B/C/D/E

l PRESET/TUNING h

FM/AMPRESET/TUNING

AUTO/MAN'L MONO

MAN'L/AUTO FMLEVELNEXTEDIT

INPUT

l PROGRAM h

STRAIGHT

EFFECT

TONE CONTROL

BASS/TREBLE

VIDEO AUX

INPUT MODE

MULTI CH INPUT

VIDEO L AUDIO R

FÖRBEREDELSER

SYSTEM POWER

SYSTEM

STANDBY

POWER

eller

/ON

Svenska

Page 24

GRUNDLÄGGANDE INSTÄLLNINGAR

CODE SET

STANDBY

SYSTEM

POWER

MD/CD-R

TUNER

V-AUXDVD

AMP

POWER POWER

REC

AUDIO

DISC SKIP

FREQ/TEXT EON

STARTMODE PTY SEEK

AVTV

VCR

DTV/CBL

MULTI CH IN

SLEEP

MUTE

MENUTITLE

VOLUME

SET MENU

LEVEL

A/B/C/D/E

PRESET/CH

STRAIGHT

MOVIEENTERTAINMUSIC

STEREO

4321

81070965

ENT.

DIRECT ST.EXTD SUR.STANDARD

SELECT

NIGHTBSPEAKERS

DISPLAYRETURN

TV MUTE TV INPUT

TV VOL TV CH

ENTER

Funktionen för grundläggande inställningar är ett praktiskt sätt att göra inställningar för ditt system snabbt och med liten insats.

• Om du önskar konfigurera enheten manuellt genom att använda mer exakta justeringar, använd då de detaljerade parametrarna iSOUN D MENU (sidan50) istället för att använda BASIC SETUP.

• Om man ändrar någon parameter i BASIC SETUP omställs alla parametrar i SOUND MENU.

• Ursprungsinställningarna anges i fetstil för varje parameter.

Använda BASIC SETUP-menyn

Innan du börjar:

• Tryck på SPEAKERS A eller B på frontpanelen

• Se till att koppla loss hörlurarna från receivern.

GRUNDLÄGGANDE INSTÄLLNINGAR

(eller tryck på AMP för att välja AMP-läget och därefter på SPEAKERS A eller B på fjärrkontrollen) för att välja de framhögtalare som ska användas.

1 Try ck på A MP.

2 Tryck på SET MENU.

AMP

Meddelandet “BASIC SETUP” visas på frontpanelens display.

SET MENU

A/B/C/D/E

2,15 3-14

BASIC SETUP

3 Tryck på ENTER för att öppna BASIC SETUP.

ENTER

A/B/C/D/E

PRESET/CH

ROOM-parametern visas på frontpanelens display.

4 Tryck på j / i för att välja önskad inställning.

ROOM: S M >L

Välj storleken på rummet där högtalarna står uppställda. Rumsstorlekarna definieras allmänt enligt följande:

S (litet) 3,6 x 2,8m, 10m M (medelstort) 4,8 x 4,0m, 20m L (stort) 6,3 x 5,0m, 30m

5 Tryck på d för att visa SUBWOOFER-

parametern.

6 Tryck på j / i för att välja önskad inställning.

SUBWOOFER

YES

Om det ingår en subwoofer i systemet.

NONE Om det inte ingår någon subwoofer i systemet.

2 2 2

ENTER

A/B/C/D/E

PRESET/CH

YES

Page 25

7 Try ck på d för att visa SPEAKERS-

parametern.

ENTER

A/B/C/D/E

PRESET/CH

8 Try ck på j / i för att välja antal anslutna

högtalare.

SPEAKERS

Val Visning Högtalare

Vänster/höger fram

LL C R

2spk

SL SB SR

Vänster/höger fram, mitt

LL CR

3spk

SL SB SR

Vänster/höger fram, vänster/höger

LL C R

4spk

surround

SL SB SR

Vänster/höger fram, mitt, vänster/

LL C R

5spk

höger surround

SL SBSBSR

Vänster/höger fram, mitt, vänster/

LL C R

6spk

höger surround, bakre surround

SL SB SR

6spk

9 Try ck på d för att visa SET/CANCEL.

ENTER

A/B/C/D/E

PRESET/CH

10 Tr yck på j / i för att välja önskad inställning.

>SET CANCEL

SET För att verkställa inställningarna som

valdes i punkterna 4 till och med 8.

CANCEL För att avbryta inställningen utan att

göra några ändringar.

GRUNDLÄGGANDE INSTÄLLNINGAR

11 Tryck på ENTER för att bekräfta valet.

ENTER

A/B/C/D/E

PRESET/CH

Om du valde SET, hörs en testton från varje högtalare i tur och ordning. “CHECK:TestTone” visas på frontpanelens display i några sekunder, sedan “CHECK: OK?”.

CHECK:TestTone

CHECK OK? YES

12 Tr yck p å j / i för att välja önskad inställning.

CHECK OK? YES

YES För att slutföra inställningsprocessen om du är

nöjd med testtonsnivåerna från varje högtalare.

NO För att gå vidare till SPEAKER LEVEL-menyn

för justering av högtalarnivåer för att balanserna nivån för varje högtalare.

13 Tryck på ENTER för att bekräfta valet.

ENTER

A/B/C/D/E

PRESET/CH

Vid val av NO i punkt 12 visas indikeringarna för justering av framhögtalarnas nivå på frontpanelens display.

FÖRBEREDELSER

Svenska

Page 26

GRUNDLÄGGANDE INSTÄLLNINGAR

■ Fär att balansera högtalarnivåerna

Utför följande punkter efter punkt 13 (se sidan 23).

V-AUX

VCR

SP A

Receivern matar växelvis ut testtonen från vald högtalare och vänster framhögtalare (eller vänster surroundhögtalare). Indikatorn för den högtalare till vilken testtonen för tillfället matas ut blinkar på frontpanelens display.

14 Tr yck på d / u för att välja en högtalare,

använd sedan j / i för att justera balansen.

Justerbart område är från +10 dB till –10 dB.

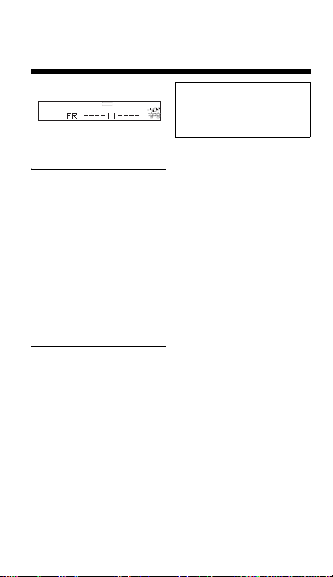

FR ----||----

Justerar balansen mellan vänster och höger framhögtalare.

C ----||----

Justerar balansen mellan vänster framhögtalare och mitthögtalaren.

SL ----||----

Justerar balansen mellan vänster framhögtalare och vänster surroundhögtalare.

SB ----||----

Justerar balansen mellan vänster surroundhögtalare och bakre surroundhögtalare.

SR ----||----

Justerar balansen mellan vänster surroundhögtalare och höger surroundhögtalare.

SWFR ----||----

Justerar balansen mellan vänster framhögtalare och subwoofern.

15 Tryck på SET MENU för att avsluta efter att ha

balanserat högtalarna.

CDTUNER

MD/CD-R

DVD

DTV/CBL

VOLUME

LC R SL SR

Minnesbackup

Kretsen för minnesbackup förhindrar att lagrad information går förlorad, även när receivern står i beredskapsläget. Om nätkabeln dras ut ur nätuttaget,

eller om strömförsörjningen är avbruten i mer än en vecka, kommer dock lagrad information att gå förlorad. Justera i så fall inställningarna på nytt.

Page 27

Grundläggande manövrering

CODE SET

STANDBY

SYSTEM

POWER

MD/CD-R

TUNER

V-AUXDVD

AMP

POWER POWER

REC

AUDIO

DISC SKIP

FREQ/TEXT EON

STARTMODE PTY SEEK

AVTV

VCR

DTV/CBL

MULTI CH IN

SLEEP

AMP

MUTE

MENUTITLE

VOLUME

FREQ/RDS EON

START

SET MENU

LEVEL

A/B/C/D/E

MODE PTY SEEK

STRAIGHT

MOVIEENTERTAINMUSIC

STEREO

4321

81070965

ENT.

DIRECT ST.EXTD SUR.STANDARD

SELECT

NIGHTBSPEAKERS

TV MUTE TV INPUT

TV VOL TV CH

STANDBY

/ON

SPEAKERSPHONES

SILENT CINEMA

MEMORY

TUNING MODE

A/B/C/D/E

FM/AMPRESET/TUNING

l PRESET/TUNING h

AUTO/MAN'L MONO

MAN'L/AUTO FMLEVELNEXTEDIT

INPUT

PROGRAM

STRAIGHT

INPUT MODE

MULTI CH INPUT

EFFECT

TONE CONTROL

BASS/TREBLE

7 43

1 4

3,7

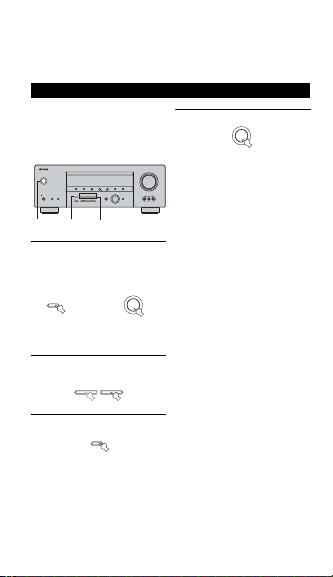

1 Tryck på STANDBY/ON (eller SYSTEM

POWER på fjärrkontrollen) för att slå på strömmen.

STANDBY

Frontpanelen Fjärrkontroll

2 Slå på videomonitorn som är ansluten till

receivern.

3 Tryck på SPEAKERS A eller B (eller tryck på

fjärrkontrollen på AMP för att välja AMP-läget och därefter på SPEAKERS A eller B).

Med vart tryck på en av dessa knappar kopplas motsvarande högtalare in eller ur.

SPEAKERS

Frontpanelen Fjärrkontroll

POWER

/ON

eller

AMP

eller

AVSPELNING

4 Välj ingångskälla.

VOLUME

VIDEO AUX

VIDEO L AUDIO R

7 3

5 Starta avspelningen eller välj en sändande

SYSTEM

6 Ställ in volymen på önskad nivå.

SPEAKERS

AVSPELNING

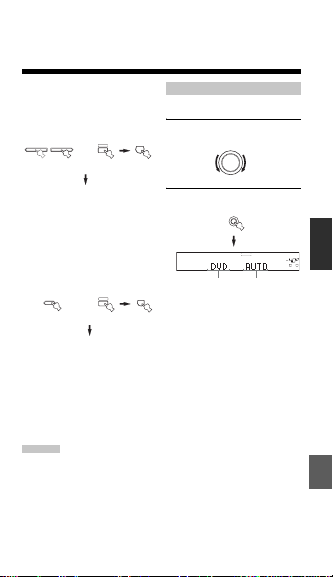

Använd INPUT (eller tryck på en av ingångsväljarknapparna på fjärrkontrollen) för att välja önskad ingångskälla.

Frontpanelen Fjärrkontroll

Beteckningen på aktuell ingångskälla och inmatningsläget visas på frontpanelens display i några sekunder.

MD/CD-R

INPUT

TUNER

VCR

DTV/CBL

eller

REC

AUDIO

DISC SKIP

MD/CD-R

DVD

DTV/CBL

V-AUX

VCR

Vald ingångskälla Inmatningsläge

station på källkomponenten.

Vi hänvisar till komponentens bruksanvisning.

VOLUME

eller

VOLUME

FjärrkontrollFrontpanelen

SLEEP

V-AUXDVD

MULTI CH IN

CODE SET

GRUNDLÄGGANDE

MANÖVRERING

CDTUNER

VOLUME

Svenska

Page 28

AVSPELNING

MUTE

7 Välj om du så önskar ett ljudfältsprogram.

Tryck lämpligt antal gånger på PROGRAM l / h (eller tryck på fjärrkontrollen på AMP för att välja AMP-läget och därefter på lämplig ljudfältsknapp) för att välja önskat ljudfältsprogram. (Se sidan 43 för närmare information om ljudfältsprogram.)

l PROGRAM h

Frontpanelen

eller

STEREO

MOVIEENTERTAINMUSIC

LEVEL

SELECT

Fjärrkontroll

4321

DIRECT ST.EXTD SUR.STANDARD

81070965

STRAIGHT

NIGHTBSPEAKERS

ENT.

AMP

■ Att lyssna med hörlurar

(“SILENT CINEMA”)

Tack vare “SILENT CINEMA” kan man få flerkanaligt musik- eller filmljud, däribland Dolby Digital- och DTSsurround, genom vanliga hörlurar. “SILENT CINEMA” aktiveras automatiskt närhelst ett par hörlurar ansluts till PHONES-uttaget medan man lyssnar med ljudfältsprogrammen CINEMA DSP eller HiFi DSP. När detta aktiveras tänds “SILENT CINEMA”-indikatorn på frontpanelens display.

Anmärkningar

• Denna enhet ställs inte i “SILENT CINEMA”-läget när MULTI CH INPUT är valt som ingångskälla.

• “SILENT CINEMA” har ingen verkan när programmet Direct Stereo eller 2ch Stereo är valt, eller i STRAIGHT-läget.

■ Att justera tonklangen

Du kan justera tonkvaliteten för vänster och höger framhögtalare eller hörlurarna (när de är anslutna). Tryck lämpligt antal gånger på TONE CONTROL på frontpanelen för att välja TREBLE eller BASS och tryck sedan lämpligt antal gånger på BASS/TREBLE –/+ för att höja eller sänka respektive inställning.

• Välj TREBLE för att justera den höga frekvensåtergivningen.

• Välj BASS för att justera den låga frekvensåtergivningen.

Justeringar för högtalare och hörlurar lagras var för sig.

Anmärkningar

• Om du ökar eller minskar högfrekvensljudet eller

lågfrekvensljudet till en extrem nivå, kan det hända att tonkvaliteten för surroundhögtalarna inte passar till dito för vänster och höger framhögtalare.

• TONE CONTROL har ingen verkan för Direct Stereo-program

(sidan30) eller MULTI CH INPUT.

• När TC BYPASS är inställt på AUTO (sidan52) och BASS

eller TREBLE är inställt på 0 dB kopplas ljudet som matas ut automatiskt förbi receiverns kretsar för tonkontroll.

■ Att dämpa ljudet

Tryck på MUTE på fjärrkontrollen. Indikatorn MUTE blinkar på frontpanelens display. För att återställa ljudet, tryck på MUTE igen (eller tryck på VOLUME –/+). MUTE-indikatorn slocknar från displayen.

Dämpningsnivån kan justeras (se sidan52).

TONE CONTROL

BASS/TREBLE

MUTE

Page 29

■ Att välja MULTI CH INPUT

Tryck på MULTI CH INPUT (eller MULTI CH IN på fjärrkontrollen), så att “MULTI CH INPUT” visas på frontpanelens display.

MULTI CH

INPUT

MULTI CH IN

eller

Frontpanelen Fjärrkontroll

MULTI CH INPUT

Anmärkning

När “MULTI CH INPUT” visas på frontpanelens display kan ingen annan källa spelas. Tryck på MULTI CH INPUT (ellerM ULTI CH IN på fjärrkontrollen), så att “MULTI CH INPUT” på frontpanelens display slocknar, för att kunna välja en annan ingångskälla med INPUT (eller någon av ingångsväljarna).

■ Spela videokällor i bakgrunden

Du kan kombinera en videobild från en videokälla med ljud från en ljudkälla. Du kan till exempel lyssna på klassisk musik medan du tittar på vackra naturscener från videokällan på videomonitorn.

Använd ingångsväljarknapparna på fjärrkontrollen för att välja en videokälla, välj sedan en ljudkälla.

REC

DISC SKIP

Anmärkning

Välj först videokällan och tryck sedan på MULTI CH INPUT (eller MULTI CH IN på fjärrkontrollen) för att lyssna till ljud från MULTI CH INPUT-ingångarna tillsammans med en videokälla.

Ljudkällor

MD/CD-R

TUNER

SLEEP

V-AUXDVD

VCR

DTV/CBL

Videokällor

MULTI CH IN

AUDIO

CODE SET

Val av ljudfältsprogram

AVSPELNING

■ Manövrering på frontpanelen

STANDBY /ON

FM/AMPRESET/TUNING

PROGRAM

STRAIGHT

SPEAKERSPHONES

EFFECT

BASS/TREBLE

TONE CONTROL

SILENT CINEMA

PROGRAM

Tryck lämpligt antal gånger på PROGRAM l / h för att välja önskat ljudfältsprogram.

Beteckningen på valt program visas på frontpanelens display.

l PROGRAM h

V-AUX

VCR

SP A

TV Sports

Programbeteckning

VOLUME

l PRESET/TUNING h

MEMORY

TUNING MODE

A/B/C/D/E

AUTO/MAN'L MONO

MAN'L/AUTO FMLEVELNEXTEDIT

INPUT

VIDEO AUX

INPUT MODE

MULTI CH INPUT

VIDEO L AUDIO R

CDTUNER

MD/CD-R

DVD

DTV/CBL

GRUNDLÄGGANDE

MANÖVRERING

VOLUME

Svenska

Page 30

AVSPELNING

CODE SET

STANDBY

SYSTEM

POWER

MD/CD-R

TUNER

V-AUXDVD

AMP

POWER POWER

REC

AUDIO

DISC SKIP

FREQ/TEXT EON

STARTMODE PTY SEEK

AVTV

VCR

DTV/CBL

MULTI CH IN

SLEEP

MUTE

MENUTITLE

VOLUME

START

SET MENU

LEVEL

A/B/C/D/E

MODE PTY SEEK

STRAIGHT

MOVIEENTERTAINMUSIC

STEREO

4321

81070965

ENT.

DIRECT ST.EXTD SUR.STANDARD

SELECT

NIGHTBSPEAKERS

DISPLAYRETURN

TV MUTE TV INPUT

TV VOL TV CH

ENTER

MUTE

■ Manövrering med fjärrkontrollen

AMP

Tryck på AMP för att välja AMP-läget, tryck sedan på en av knapparna med ljudfältsprogram för att välja önskat program.

Beteckningen på valt program visas på frontpanelens display.

Välj gärna ett ljudfältsprogram på grundval av vad som ger en god lyssningsupplevelse och inte bara utifrån själva programbeteckningen.

Anmärkningar

• Vid val av en ingångskälla väljer receivern automatiskt det ljudfältsprogram som senast användes med den aktuella källan.

• Ljudfältsprogram kan inte väljas när MULTI CH INPUT är valt.

• Samplingsfrekvenser högre än 48 kHz (gäller ej DTS 96/24signaler) samplas ner till 48 kHz, därefter tillämpas ljudfältsprogram.

AMP

DTV/CBL

V-AUX

VCR

SP A

TV Sports

Programbeteckning

STEREO

LEVEL

■ Uppspelning av flerkanalig programvara

Om du har anslutit en bakre surroundhögtalare, kan du använda denna funktion för att få 6.1-kanalig uppspelning för flerkanaliga källor genom att använda Dolby Pro Logic IIx-, Dolby Digital EX- eller DTS-ESdekodrarna.

Knappar med

ljudfältsprogram

Tryck på AMP på fjärrkontrollen för att välja AMP-läget, tryck sedan på EXTD SUR. för att växla mellan 5.1- och 6.1-kanals uppspelning.

För att välja en dekoder, tryck på j / i lämpligt antal gånger medan PLIIxMusic (etc.) visas.

MOVIEENTERTAINMUSIC

4321

DIRECT ST.EXTD SUR.STANDARD

SELECT

81070965

STRAIGHT

NIGHTBSPEAKERS

ENT.

SET MENU

Auto (AUTO)

Vid inmatning av en signal (flagga) som receivern kan

CDTUNER

MD/CD-R

DVD

identifiera väljer receivern den bästa dekodern för

VOLUME

återgivning av 6.1-kanalsljud.

Om receivern inte kan identifiera flaggan, eller om det inte förekommer någon flagga i insignalerna, så kan insignalerna inte automatiskt återges som 6.1-kanalsljud.

Dekodrar (väljs med j / i)

Du kan välja någon av följande dekodrar beroende på formatet på programvaran som du spelar.

PLIIxMusic

För uppspelning av Dolby Digital- eller DTS-signaler i

6.1-kanaler genom användning av Pro Logic IIxmusikdekodern.

EX/ES

För uppspelning av Dolby Digital-signaler i 6.1-kanaler genom användning av Dolby Digital EX-dekodern. DTS-signaler spelas upp i 6.1-kanaler genom användning av DTS-ES-dekodern.

För uppspelning av Dolby Digital- eller DTS-signaler i

6.1-kanaler genom användning av Dolby Digital EXdekodern.

Av (OFF)

Dekodrar används inte för att skapa 6.1-kanalsljud.

EXTD SUR.

AMP

ENTER

A/B/C/D/E

PRESET/CH

Page 31

Anmärkningar

• Vissa skivor kompatibla med 6.1-kanalsformatet saknar en signal (flagga) som receivern automatiskt kan identifiera. Närsådana skivor spelas med 6.1-kanal, välj en dekoder manuellt (PLIIx Music, EX/ES eller EX).

• 6.1-kanals uppspelning är inte möjlig även om EXTD SUR. trycks in i följande fall: –När “SUR. LR” (se sidan 50) eller “SUR. B” (se sidan 50) är

inställt på NONE.

–När den källa som är ansluten till MULTI CH INPUT-

ingångarna spelas.

–När källan som spelas inte innehåller vänster och höger

surroundkanalsignaler. –När en Dolby Digital KARAOKE-källa spelas. –När “2ch Stereo” eller “Direct Stereo” är valt.

• När strömmen till receivern slås av återställs denna inställning till AUTO.

• Pro Logic IIx-dekodern är inte tillgänglig, när “SUR. B” är inställt på NONE (se sidan50).

■ Surroundåtergivning av 2-kanaligt

ljudmaterial

Signaler som matas in från 2-kanaliga källor kan också spelas upp i flera kanaler.

Tryck på AMP för att välja AMP-läget och tryck därefter på STANDARD på fjärrkontrollen för att växla mellan SUR. STANDARD- och SUR. ENHANCED-programen.

AMP

STANDARD

Tryck alternativt på MOVIE för att välja MOVIE THEATER-programmet.

MOVIE

Tryck på SELECT på fjärrkontrollen för att välja dekodern.

SELECT

Det går att välja bland följande lägen beroende på typen av programvara som spelas upp och egna preferenser.

Vid val av SUR. STANDARD-programmet:

PRO LOGIC

Dolby Pro Logic-behandling för vilken källa som helst.

PLII Movie

Dolby Pro Logic II-behandling för programvara med film.

PLII Music

Dolby Pro Logic II-behandling för programvara med musik.

PLII Game

Dolby Pro Logic II-behandling för programvara med spel.

PLIIx Movie

Dolby Pro Logic IIx-behandling för programvara med film.

PLIIx Music

Dolby Pro Logic IIx-behandling för programvara med musik.

PLIIx Game

Dolby Pro Logic IIx-behandling för programvara med spel.

Neo:6 Cinema

DTS-behandling för programvara med film.

Neo:6 Music

DTS-behandling för programvara med musik.

Vid val av SUR. ENHANCED- eller MOVIE THEATER-programmet:

PRO LOGIC

Dolby Pro Logic-behandling för vilken källa som helst.

PLII Movie

Dolby Pro Logic II-behandling för programvara med film.

PLIIx Movie

Dolby Pro Logic IIx-behandling för programvara med film.

Neo:6 Cinema

DTS-behandling för programvara med film.

En dekoder kan också väljas genom att trycka på j / i på fjärrkontrollen medan dekodertypen visas på frontpanelens display.

Anmärkning

Pro Logic IIx-dekodern är inte tillgänglig, när “SUR. B” är inställt på NONE (se sidan 50).

AVSPELNING

GRUNDLÄGGANDE

MANÖVRERING

Svenska

Page 32

AVSPELNING

■ Att lyssna på hi-fi stereoljud (Direct Stereo)

Direct Stereo ger dig möjlighet att förbikoppla receiverns dekodrar och DSP-processorer för att lyssna på rent hi-filjud från 2-kanaliga PCM-källor och analoga källor.

Tryck lämpligt antal gånger på PROGRAM l / h (eller tryck på fjärrkontrollen på AMP för att välja AMP-läget och därefter på DIRECT ST.) för att välja “DIRECT STEREO”.

l PROGRAM h

Frontpanelen

DIRECT STEREO

Anmärkningar

• Spela inte DTS-kodade CD-skivor i detta läge, för att undvika

oväntade missljud.

• När flerkanaliga signaler (Dolby Digital och DTS) matas in

växlar receivern automatiskt till motsvarande analog ingång (när DTS är valt som inmatningsläge hörs inget ljud).

• Inget ljud kommer att matas ut från subwoofern.

• Inställningarna för TONE CONTROL (sidan26) och

SET MENU (sidan 48) gäller inte.

• Frontpanelens display avbländas automatiskt.

• Om du trycker på AMP på fjärrkontrollen för att välja AMP-

läget och därefter trycker på DIRECT ST., så kopplas läget Direct Stereo automatiskt in på receivern, varefter receiverns övriga ljudfältsprogram inte kan bläddras fram.

DIRECT ST.

AMP

eller

Fjärrkontroll

■ Nattlyssningslägen

Nattlyssningslägena är utformade för att förbättra lyssningsbarheten på lägre volymnivåer eller sent på kvällen. Välj antingen NIGHT:CINEMA eller NIGHT:MUSIC beroende på vilken typ av material du spelar.

Tryck på fjärrkontrollen på AMP för att välja AMPläget och därefter lämpligt antal gånger på NIGHT för att välja läget för film (CINEMA) eller musik (MUSIC).

När nattlyssning väljs, tänds NIGHT-indikatorn på frontpanelens display.

• Välj NIGHT:CINEMA när du tittar på filmer för att minska dynamikområdet i filmens ljudspår och för att göra det lättare att höra dialogen på lägre volymnivåer.

• Välj NIGHT:MUSIC när du lyssnar på musikkällor för att bibehålla en lättlyssnad nivå för alla ljud.

• Välj OFF om du inte vill använda denna funktion.

Tryck på j / i för att justera effektnivån medan NIGHT:CINEMA eller NIGHT:MUSIC visas.

Detta justerar kompressionsnivån.

• Välj MIN för minimal kompression.

• Välj MID för normal kompression.

• Välj MAX för maximal kompression.

Justeringar för NIGHT:CINEMA och NIGHT:MUSIC lagras var för sig.

Anmärkningar

• Det går inte att använda nattlyssningslägena med Direct Stereo-

program eller MULTI CH INPUT.

• Det kan hända att nattlyssningslägena fungerar olika effektivt

beroende på ingångskällan och vilka inställningar för surroundljudet som gäller.

AMP

ENTER

A/B/C/D/E

PRESET/CH

Fjärrkontroll

Effect.Lvl:MID

NIGHT

Page 33

■ Nermixning till 2 kanaler

2-kanalig stereouppspelning kan göras även från flerkanaliga källor.

Tryck lämpligt antal gånger på PROGRAM l / h (eller tryck på fjärrkontrollen på AMP för att välja AMP-läget och därefter på STEREO) för att välja 2ch Stereo.

l PROGRAM h

Frontpanelen

2ch Stereo

En subwoofer kan användas med detta program när SWFR eller BOTH är valt i “BASS OUT”.

■ Lyssning på obehandlade insignaler

I STRAIGHT-läget utmatas tvåkanaliga stereokällor enbart från vänster och höger framhögtalare. Flerkanaliga källor avkodas rakt in i lämpliga kanaler utan någon ytterligare effektbehandling.

Tryck på STRAIGHT (eller tryck på fjärrkontrollen på AMP för att välja AMP-läget och tryck sedan på STRAIGHT) för att välja STRAIGHT.

STRAIGHT

EFFECT

Frontpanelen Fjärrkontroll

STRAIGHT

Tryck på STRAIGHT (EFFECT) igen, så att “STRAIGHT” slocknar på displayen, när du önskar koppla in ljudeffekten igen.

■ Virtual CINEMA DSP

Virtual CINEMA DSP ger möjlighet att lyssna på CINEMA DSP-program utan surroundhögtalare. Det skapar virtuella högtalare för att återge det naturliga ljudfältet. Om du ställer in “SUR. LR” på NONE (se sidan50), aktiveras Virtual CINEMA DSP automatiskt närhelst du väljer ett CINEMA DSP-ljudfältsprogram.

Anmärkning

Virtual CINEMA DSP aktiveras inte, även när “SUR. LR” är inställt på NONE (se sidan 50), i följande fall:

–När MULTI CH INPUT är valt som ingångskälla. –När hörlurar är anslutna till hörlursutgången PHONES.

STEREO

AMP

eller

Fjärrkontroll

STRAIGHT

AMP

eller

ENT.

Val av inmatningslägen

Receivern har en mängd olika ingångar. Gör följande för att välja den typ av insignaler som du vill använda.

1 Vrid på INPUT för att välja önskat

ingångskälla.

2 Tryck på INPUT MODE för att välja ett

inmatningsläge. Använd i de flesta fall AUTO.

VCR

AUTO Väljer automatiskt insignaler i följande

ordning:

1) Digitala signaler

2) Analoga signaler

DTS Väljer endast digitala signaler kodade i

DTS. Om inga DTS-signaler matas in, matas inget ljud ut.

ANALOG Väljer endast analoga signaler.

Om inga analoga signaler matas in, matas inget ljud ut.

* Om receivern identifierar en Dolby Digital- eller DTS-

signal, så kopplas dekodern automatiskt om till lämplig dekoder.

Det är möjligt att ändra receiverns grundinställning för ingångsläge (se sidan53).

AVSPELNING

INPUT

INPUT MODE

CDTUNER

MD/CD-R

DVD

DTV/CBL

V-AUX

SP A

InmatningslägeIngångskälla

GRUNDLÄGGANDE

MANÖVRERING

VOLUME

Svenska

Page 34

AVSPELNING

Anmärkningar

• Var noga med att ställa INPUT MODE i läget DTS vid uppspelning av en DTS-CD/LD.

• Om digitalt utdata från en ansluten spelare på något sätt har behandlats kan det, beroende på spelaren ifråga, hända att DTSavkodning inte är möjlig, även om en digital anslutning har gjorts mellan spelaren och receivern.

■ Visning av information om

ingångskällan

Det går att visa information som typ, format och samplingsfrekvens för aktuell insignal.

1 Välj ingångskälla.

MD/CD-R

TUNER

SLEEP

V-AUXDVD

VCR

DTV/CBL

MULTI CH IN

REC

AUDIO

DISC SKIP

CODE SET

2 Tryck på AMP för att välja AMP-läget och

tryck sedan på STRAIGHT, så att “STRAIGHT” visas på displayen.

STRAIGHT

AMP

därefter

ENT.

STRAIGHT

3 Tryck på u / d för att visa följande

information om insignalen.

ENTER

A/B/C/D/E

PRESET/CH

(Format) Visning av signalformat. När receivern

inte kan identifiera någon digital signal kopplas den automatiskt om till analog inmatning.

in Antal källkanaler i insignalen.

Tillexempel visas ett flerkanaligt ljudspår med 3 framkanaler, 2 surroundkanaler och LFE som “3/2/LFE”.

fs Samplingsfrekvens. När receivern inte

kan identifiera samplingsfrekvensen visas meddelandet “Unknown” (okänt).

rate Bithastighet. När receivern inte kan

identifiera bithastigheten visas meddelandet “Unknown” (okänt).

flg Flaggdata kodad med DTS- eller

Dolby Digital-signaler som signalerar till receivern att automatiskt växla dekodrar.

Page 35

FM/AM-MOTTAGNING

Automatisk och manuell stationsinställning

Det finns 2 sätt att ställa in stationer: automatisk och manuell. Den automatiska stationsinställningen är effektiv när stationernas signaler är starka och det inte finns någon interferens.

■ Automatisk stationsinställning

STANDBY /ON

SPEAKERSPHONES

SILENT CINEMA

1 Vrid på INPUT för att välja TUNER som

ingångskälla.

2 Tryck på FM/AM för att välja frekvensband.

“FM” eller “AM” visas på frontpanelens display.

FM/AM

FM/AMPRESET/TUNING

SEARCH MODE

PROGRAM

STRAIGHT

EFFECT

BASS/TREBLE

TONE CONTROL

3 312 4

MEMORY

TUNING MODE

A/B/C/D/E

l PRESET/TUNING h

AUTO/MAN'L MONO

MAN'L/AUTO FMLEVELNEXTEDIT

INPUT

INPUT MODE

MULTI CH INPUT

VIDEO L AUDIO R

INPUT

eller

3 Tryck på TUNING MODE

(AUTO/MAN’LMONO) så att AUTO-indikatorn tänds på frontpanelens display.

TUNING MODE

AUTO/MAN'L MONO

Om ett kolon (:) visas på frontpanelens display är stationsinställning inte möjlig. Tryck i så fall på PRESET/TUNING (EDIT), så att kolonet (:) släcks.

VOLUME

VIDEO AUX

V-AUX

VCR

SP A

4 Tryck på PRESET/TUNING l / h en gång för

att påbörja den automatiska stationsinställningen.

Tryck på h för att ställa in en högre frekvens, eller tryck på l för att ställa in en lägre frekvens.

l PRESET/TUNING h

V-AUX

VCR

SP A

Indikatorn TUNED tänds när en station ställs in, och frekvensen för den station som tas emot visas på frontpanelens display.

PRESET/TUNING

DTV/CBL

LEVEL

EDIT

DVD

DTV/CBL

FM/AM-MOTTAGNING

AUTO

Tänds

TUNER

MD/CD-R

AUTO

TUNED

MD/CD-R

DVD

AUTO

TUNED

GRUNDLÄGGANDE

MANÖVRERING

TUNER

Svenska

Page 36

FM/AM-MOTTAGNING

■ Manuell stationsinställning

Om signalen från den station som du vill ställa in är svag, kan du ställa in den manuellt. När en FM-station ställs in manuellt ändras mottagningssättet automatiskt till mono för att förbättra signalkvaliteten.

1 Välj TUNER och frekvensband genom att

följa punkterna 1 och 2 som beskrivs i avsnittet “Automatisk stationsinställning”.

2 Tryck på TUNING MODE (AUTO/

MAN’L MONO) så att AUTO-indikatorn släc ks på frontpanelens display.

TUNING MODE

AUTO/MAN'L MONO

Om ett kolon (:) visas på frontpanelens display är stationsinställning inte möjlig. Tryck i så fall på PRESET/TUNING (EDIT), så att kolonet (:) släcks.

3 Tryck på PRESET/TUNING l / h för att ställa

in den önskade stationen manuellt.

Håll knappen intryckt för att fortsätta sökningen.

AUTO

Släcks

PRESET/TUNING

EDIT

TUNER

MD/CD-R

DVD

DTV/CBL

V-AUX

VCR

AUTO

SP A

l PRESET/TUNING h

LEVEL

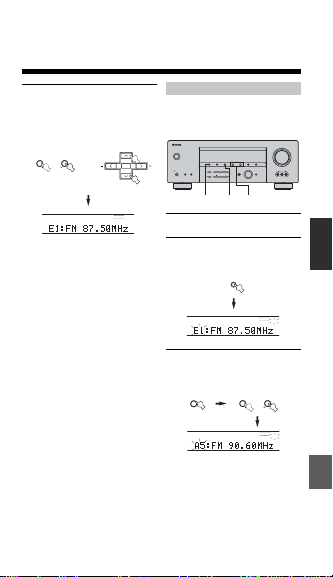

Förinställning av radiostationer

■ Automatisk förinställning av FM-stationer

Funktionen för automatisk förinställning kan användas till att lagra FM-stationer. Med denna funktion ställer receivern automatiskt in FM-stationer med starka signaler och lagrar upp till 40 (8 stationer i 5 grupper, A1 till och med E8) av dessa stationer i ordningsföljd. Du kan sedan enkelt ställa in en förinställd station genom att välja stationens förvalsnummer.

STANDBY /ON

STRAIGHT

SPEAKERSPHONES

EFFECT

TONE CONTROL

SILENT CINEMA

FM/AMPRESET/TUNING

PROGRAM

BASS/TREBLE

VOLUME

l PRESET/TUNING h

MEMORY

TUNING MODE

A/B/C/D/E

AUTO/MAN'L MONO

MAN'L/AUTO FMLEVELNEXTEDIT

INPUT

VIDEO AUX

INPUT MODE

MULTI CH

INPUT

VIDEO L AUDIO R

231

1 Tryck på FM/AM för att välja FM-bandet.

FM/AM

2 Tryck på TUNING MODE (AUTO/

MAN’L MONO) så att AUTO-indikatorn tänds på frontpanelens display.

TUNING MODE

AUTO/MAN'L MONO

Om ett kolon (:) visas på frontpanelens display är stationsinställning inte möjlig. Tryck i så fall på PRESET/TUNING (EDIT), så att kolonet (:) släcks.

AUTO

Tänds

PRESET/TUNING

EDIT

TUNER

MD/CD-R

DVD

DTV/CBL

V-AUX

VCR

AUTO

SP A

Page 37

3 Tryck in och håll MEMORY (MAN’L/AUTO FM)

intryckt i mer än 3 sekunder.

Förvalsnumret och indikatorerna MEMORY och AUTO börjar blinka. Efter ungefär 5 sekunder börjar sedan den automatiska förinställningen, från den frekvens som för tillfället visas mot högre frekvenser.

MEMORY

MAN'L/AUTO FM

CDTUNER

MD/CD-R

DVD

DTV/CBL

V-AUX

VCR

AUTO

VOLUME

MEMORY

TUNED

SP A

När den automatiska förinställningen är avslutad visar frontpanelens display frekvensen för den sist förinställda stationen.

Anmärkningar

• De stationsdata som finns lagrade under ett förvalsnummer raderas om du lagrar en ny station under samma förvalsnummer.

• Om antalet inställda stationer inte når 40 (E8), så avbryts den automatiska förinställningen automatiskt efter att alla stationer har lagrats.

• Endast FM-stationer med tillräckligt stark signal lagras automatiskt av den automatiska förinställningen. Om den station som du vill ställa in har en svag signal, måste du ställa in den manuellt och lagra den genom att följa proceduren i avsnittet “Manuell förinställning av radiostationer”.

Alternativ för automatisk förinställning:

Du kan välja det förvalsnummer som receivern ska lagra FM-stationer ifrån och/eller påbörja stationsinställningen mot lägre frekvenser. Efter att ha tryckt på MEMORY i punkt 3: 1 Tryck på A/B/C/D/E (NEXT) och därefter på

PRESET/TUNING l / h för att välja det förvalsnummer under vilket den första stationen ska lagras. Automatisk förinställning stoppas när det har lagrats stationer upp till E8.

2 Tryck på PRESET/TUNING (EDIT) för att ta bort det

kolon (:) som visas, och tryck sedan på PRESET/ TUNING l för att påbörja stationsinställningen mot de lägre frekvenserna.

Minnesbackup

Kretsen för minnesbackup förhindrar att lagrade data går förlorade även om receivern ställs i beredskapsläget, nätkabeln kopplas loss från nätuttaget eller strömförsörjningen tillfälligt bryts på grund av strömavbrott. Om enheten inte förses med ström på en vecka kan det dock hända att de förinställda stationerna raderas. Lagra stationerna på nytt om detta skulle inträffa, genom att använda beskrivna metoder för förinställning av radiostationer.

■ Manuell förinställning av radiostationer

Du kan också lagra upp till 40 stationer manuellt (8 stationer x 5 grupper).

STANDBY /ON

A/B/C/D/E

l PRESET/TUNING h

FM/AMPRESET/TUNING

PROGRAM

STRAIGHT

SPEAKERSPHONES

EFFECT

TONE CONTROL

BASS/TREBLE

SILENT CINEMA

L R

1 Ställ in en station.

Se sidan 33 för anvisningar om hur man ställer in en station.

DTV/CBL

V-AUX

VCR

SP A

När en station är inställd visar frontpanelens display frekvensen för den mottagna stationen.

2 Tryck på MEMORY (MAN’L/AUTO FM).

Indikatorn MEMORY blinkar i ungefär 5 sekunder.

MEMORY

MAN'L/AUTO FM

3 Tryck upprepade gånger på A/B/C/D/E

(NEXT) för att välja önskad förvalsgrupp (A till E) medan indikatorn MEMORY blinkar.

Bokstaven för gruppen visas. Kontrollera att kolonet (:) visas på frontpanelens display.

A/B/C/D/E

DTV/CBL

V-AUX

VCR

SP A

Förvalsgrupp

INPUT MODE

43 2,5

DVD

MAN'L/AUTO FMLEVELNEXTEDIT

FM/AM-MOTTAGNING

MEMORY

TUNING MODE

AUTO/MAN'L MONO

INPUT

MULTI CH INPUT

MD/CD-R

TUNED

MEMORY

Blinkar

MD/CD-R

TUNED

VOLUME

VIDEO AUX

VIDEO L AUDIO R

CDTUNER

GRUNDLÄGGANDE

VOLUME

MANÖVRERING

CDTUNER

VOLUME

MEMORY

Svenska

Page 38

FM/AM-MOTTAGNING

4 Tryck på PRESET/TUNING l / h för att välja

önskat förvalsnummer (1 till 8) medan indikatorn MEMORY blinkar.

Tryck på h för att välja ett högre förvalsnummer. Tryck på l för att välja ett lägre förvalsnummer.

l PRESET/TUNING h

LEVEL

CDTUNER

MD/CD-R

DVD

DTV/CBL

V-AUX

VCR

TUNED

VOLUME

MEMORY

SP A

Förvalsnummer

5 Tryck på MEMORY (MAN’L/AUTO FM) på

frontpanelen medan indikatorn MEMORY blinkar.

Stationens frekvensband och frekvensen visas på frontpanelens display tillsammans med den förvalsgrupp och det förvalsnummer du har valt.

VCR

MEMORY

MAN'L/AUTO FM

CDTUNER

MD/CD-R

DVD

DTV/CBL

V-AUX

TUNED

VOLUME

MEMORY

SP A

Anger att stationen på displayen har lagrats som C3.

6 Upprepa punkterna 1 till 5 för att lagra andra

stationer.

Anmärkningar

• De stationsdata som finns lagrade under ett förvalsnummer raderas om du lagrar en ny station under samma förvalsnummer.

• Mottagningsläget (stereo eller mono) lagras tillsammans med stationens frekvens.

Inställning av förvalsstationer

Du kan ställa in en önskad station genom att välja det förvalsnummer under vilket stationen lagrades.

SILENT CINEMA

När denna manövrering utförs med fjärrkontrollen: Tryck först på TUNER för att ställa fjärrkontrollen i tunerläge.

1 Tryck på A/B/C/D/E (eller på A/B/C/D/E i på

STANDBY /ON

SPEAKERSPHONES

fjärrkontrollen) för att välja förvalsgrupp.

Bokstaven för förvalsgruppen visas på frontpanelens display och ändras varje gång du trycker på knappen.

MEMORY

A/B/C/D/E

l PRESET/TUNING h

FM/AMPRESET/TUNING

MAN'L/AUTO FMLEVELNEXTEDIT

INPUT

PROGRAM

STRAIGHT

INPUT MODE

EFFECT

TONE CONTROL

BASS/TREBLE

ENT.

1009

LEVEL

SET MENU

MENUTITLE

ENTER

A/B/C/D/E

DISPLAYRETURN

PRESET/CH

A/B/C/D/E

eller

Frontpanelen Fjärrkontroll

VOLUME

TUNING MODE

AUTO/MAN'L MONO

VIDEO AUX

MULTI CH

INPUT

VIDEO L AUDIO R

1 2

ENTER

A/B/C/D/E

PRESET/CH

Page 39

2 Tryck på PRESET/TUNING l / h (eller på

PRESET/CH u / d på fjärrkontrollen) för att välja ett förvalsnummer (1 till 8).

Förvalsgruppen och förvalsnumret visas på frontpanelens display tillsammans med stationens frekvensband och frekvens, och indikatorn TUNED tänds.

l PRESET/TUNING h

eller

LEVEL

Frontpanelen

VCR

ENTER

PRESET/CH

Fjärrkontroll

CDTUNER

MD/CD-R

DVD

DTV/CBL

V-AUX

TUNED

SP A

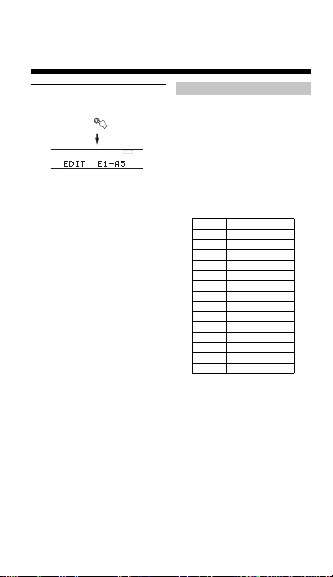

Växla förinställda stationer

Du kan växla tilldelningen av förval mellan två förinställda stationer mot varandra. I exemplet nedan beskrivs tillvägagångssättet för att växla förvalsstation “E1” mot “A5”.

STANDBY

/ON

FM/AMPRESET/TUNING

PROGRAM

STRAIGHT

SPEAKERSPHONES

A/B/C/D/E

EFFECT

TONE CONTROL

SILENT CINEMA

2,4 1,31,3

1 Välj förvalsstationen “E1”.

Se avsnittet “Inställning av förvalsstationer”.

2 Tryck in och håll PRESET/TUNING (EDIT)

intryckt i mer än 3 sekunder.

“E1” och indikatorn MEMORY blinkar på frontpanelens display.

V-AUX

VCR

SP A

3 Välj förvalsstationen “A5” med hjälp av

knapparna A/B/C/D/E och PRESET/TUNING l / h.

“A5” och indikatorn MEMORY blinkar på frontpanelens display.

A/B/C/D/E

V-AUX

VCR

SP A

BASS/TREBLE

A/B/C/D/E

PRESET/TUNING

DTV/CBL

l PRESET/TUNING h

INPUT MODE

EDIT

DVD

l PRESET/TUNING h

DVD

FM/AM-MOTTAGNING

MEMORY

TUNING MODE

AUTO/MAN'L MONO

MAN'L/AUTO FMLEVELNEXTEDIT

INPUT

MULTI CH INPUT

MD/CD-R

TUNED MEMORY

LEVEL

MD/CD-R

TUNED MEMORY

VOLUME

VIDEO AUX

VIDEO L AUDIO R

GRUNDLÄGGANDE

MANÖVRERING

CDTUNER

Svenska

Page 40

FM/AM-MOTTAGNING

4 Tryck på PRESET/TUNING (EDIT) igen.

De stationer som finns lagrade under de två förvalen växlas mot varandra.

PRESET/TUNING

EDIT

MD/CD-R

DVD

DTV/CBL

V-AUX

VCR

TUNED

SP A

Radiodatasystem-mottagning

Radiodatasystem är ett system för dataöverföring som används av FM-stationer i många länder. Radiodatasystem-funktionen verkar mellan stationerna i nätverket. Receivern kan ta emot diverse radiodatasystem-data, såsom PS (stationsnamn), PTY (programtyp), RT(radiotext), CT (aktuell tid), EON (information om

CDTUNER

andra kanaler) vid mottagning av radiodatasystemsändande stationer.

■ Läget PS (Program Service name)

Namnet på den radiodatasystem-station som tas emot visas på displayen.

■ Läget PTY (Program Type)

Det finns 15 programtyper som används för att klassificera radiodatasystem-stationer.

NEWS Nyheter

AFFAIRS Aktualiteter

INFO Allmän information

SPORT Sport

EDUCATE Utbildning

DRAMA Teater

CULTURE Kultur

SCIENCE Vetenskap VARIED Lätta re unde rhållni ng

POP M Popmusik ROCK M Rockmusik M.O.R. M Lättlyssnad musik LIGHT M Lättare klassisk musik

CLASSICS Seriös klassisk musik OTHER M Annan musik

■ Läget RT (Radio Text)

Information om programmet (som till exempel sångtitel eller artistnamn) på den radiodatasystem-station som tas emot visas med upp till 64 alfanumeriska tecken, inklusive å, ä och ö. Om ett annat tecken används för RT-data, så visas detta med ett understreck (_).

■ Läget CT (Clock Time)

Den aktuella tiden visas och uppdateras varje minut. Om dessa data skulle råka klippas av kan det hända att “CT WAIT” visas.

■ EON (Enhanced Other Networks)

Vi hänvisar till “Funktionen EON” på sidan41.

Page 41

Ändring av radiodatasystem-läge

Fyra lägen är tillgängliga för visning av radiodatasystemdata. Lägesindikatorerna PS, PTY, RT och/eller CT för de radiodatasystem-datatjänster som den mottagna radiodatasystem-stationen erbjuder tänds på frontpanelens display.

1 Tryck på TUNER på fjärrkontrollen för att

ställa receivern i tunerläge.

TUNER

2 Tryck upprepade gånger på FREQ/TEXT på

fjärrkontrollen för att se de olika radiodatasystem-datatjänster som den mottagna stationen erbjuder.

FREQ/TEXT

Fjärrkontroll

PTY

Frekvensvisning

Anmärkningar

• Tryck inte på FREQ/TEXT förrän en radiodatasystem-indikator har tänts på frontpanelens display. Om du trycker på knappen innan indikatorerna har tänts, kan läget inte ändras. Det beror på att receivern då ännu inte har tagit emot alla tillgängliga radiodatasystem-data från den aktuella stationen.

• Radiodatasystem-data som inte erbjuds av den aktuella stationen kan inte väljas.

• Receivern kan inte använda radiodatasystem-datakällan, om signalerna som tas emot inte är tillräckligt starka. Särskilt RT-läget kräver en stor mängd data, varför det är möjligt att RT-läget inte visas även om andra radiodatasystem-lägen (PS, PTY etc.) visas.

• Det kan hända att radiodatasystem-data inte kan tas emot under dåliga mottagningsförhållanden. Tryck i så fall på TUNING MODE (AUTO/MAN’LMONO), så att indikatorn AUTO på frontpanelens display slocknar. Även om detta ändrar mottagningsläget till manuellt läge, så kan det hända att radiodatasystem-data visas när du ändrar visningen till radiodatasystem-läget.

• Om signalstyrkan försvagas på grund av yttre störningar under mottagningen av en radiodatasystem-station, så kan det hända att radiodatasystem-datatjänster plötsligt klipps av och att meddelandet “...WAIT” visas på frontpanelens display.

FM/AM-MOTTAGNING

GRUNDLÄGGANDE

MANÖVRERING

Svenska

Page 42

FM/AM-MOTTAGNING

Funktionen PTY SEEK

Vid val av önskad programtyp söker receivern automatiskt igenom alla förinställda radiodatasystem-stationer som sänder ett program enligt den valda programtypen.

FREQ/TEXT EON

AMP

START

MODE PTY SEEK

1,3

TV VOL TV CH

VOLUME

TV MUTE TV INPUT

MUTE

MOVIEENTERTAINMUSIC

STEREO

4321

DIRECT ST.EXTD SUR.STANDARD

SELECT

81070965

STRAIGHT

NIGHTBSPEAKERS

ENT.

LEVEL

SET MENU

MENUTITLE

ENTER

A/B/C/D/E

DISPLAYRETURN

PRESET/CH

När denna manövrering utförs med fjärrkontrollen: Tryck först på TUNER för att ställa fjärrkontrollen i tunerläge.

1 Tryck på PTY SEEK MODE för att koppla in

PTY SEEK-läget på receivern.

Programtypen för stationen som tas emot, eller “NEWS”, blinkar på frontpanelens display. Tryck en gång till på PTY SEEK MODE för att lämna PTY SEEK-läget.

STARTMODE PTY SEEK

Fjärrkontroll

2 Tryck på PRESET/CH u / d för att välja

önskad programtyp.

Den valda programtypen visas på frontpanelens display.

ENTER

PRESET/CH

Fjärrkontroll

Blinkar

POP M

A/B/C/D/E

3 Tryck på PTY SEEK START för att påbörja

sökning efter vald programtyp bland alla förinställda radiodatasystem-stationer.

Den valda programtypen blinkar och indikatorn PTY HOLD tänds på frontpanelens display medan sökningen efter stationer pågår. Tryck en gång till på PTY SEEK START för att avbryta sökning.

Fjärrkontroll

• Receivern avbryter sökningen, när en station som sänder den valda programtypen hittas.

• Om du inte vill lyssna på den station som ställts in, trycker du på PTY SEEK START igen. Receivern börjar då söka efter en annan station som sänder ett program av samma typ.

PTY HOLD

STARTMODE PTY SEEK

Tänds

Page 43

Funktionen EON

Denna funktion använder EON-datatjänsten på radiodatasystem-stationsnätverket. Om du väljer en önskad programtyp (NEWS, INFO, AFFAIRS eller SPORT), så söker receivern automatiskt efter alla förinställda radiodatasystem-stationer som enligt programtablån ska sända den valda programtypen och växlar över från den station som för tillfället tas emot till den nya stationen när sändningen börjar.

När denna manövrering utförs med fjärrkontrollen: Tryck först på TUNER för att ställa fjärrkontrollen i tunerläge.

Anmärkning

Denna funktion kan endast användas när en radiodatasystemstation som erbjuder EON-datatjänsten tas emot. När en sådan station tas emot, tänds indikatorn EON på frontpanelens display.

1 Kontrollera att indikatorn EON lyser på

frontpanelens display.

Om indikatorn EON inte lyser, så ställ in en annan radiodatasystem-station som får indikatorn EON att tändas.

2 Tryck upprepade gånger på EON på

fjärrkontrollen för att välja önskad programtyp (NEWS, INFO, AFFAIRS eller SPORT).

Den valda programtypens beteckning visas på frontpanelens display.

• Om en förinställd radiodatasystem-station börjar

• När sändningen av det valda programmet är slut,

MULTI CH IN

REC

AUDIO

DISC SKIP

CODE SET

FREQ/TEXT EON

AMP

STARTMODE PTY SEEK

EON

Fjärrkontroll

sända ett program enligt vald programtyp, så växlar receivern automatiskt över från programmet som tas emot för tillfället till det andra programmet (indikatorn EON blinkar).

återgår mottagningen till den föregående stationen (eller till ett annat program på samma station).

■ För att avbryta denna funktion

Tryck på EON lämpligt antal gånger tills ingen programtypsbeteckning lyser på frontpanelens display.

FM/AM-MOTTAGNING

GRUNDLÄGGANDE

MANÖVRERING

Svenska

Page 44

INSPELNING

CODE SET

STANDBY

SYSTEM

POWER

MD/CD-R

TUNER

V-AUXDVD

AMP

POWER POWER

REC

AUDIO

DISC SKIP

FREQ/TEXT EON

STARTMODE PTY SEEK

AVTV

VCR

DTV/CBL

MULTI CH IN

SLEEP

Inställningar för inspelning och andra operationer utförs från inspelningskomponenterna. Vi hänvisar till bruksanvisningarna till dessa komponenter.

STANDBY /ON

SPEAKERSPHONES

SILENT CINEMA

MEMORY

l PRESET/TUNING h

A/B/C/D/E

FM/AMPRESET/TUNING

MAN'L/AUTO FMLEVELNEXTEDIT

INPUT

PROGRAM

STRAIGHT

INPUT MODE

EFFECT

BASS/TREBLE

TONE CONTROL

1 Slå på strömmen till receivern och alla

anslutna komponenter.

2 Välj den källkomponent som du ska spela in

från.

Frontpanelen

3 Starta avspelningen (eller välj en sändande

station) på källkomponenten.

4 Starta inspelningen på

inspelningskomponenten.

Gör en provinspelning innan du startar den faktiska inspelningen.

INPUT

MD/CD-R

DTV/CBL

eller

REC

DISC SKIP

Fjärrkontroll

INSPELNING

Anmärkningar

• Medan receivern står i beredskapsläget går det inte att spela in mellan andra komponenter som är anslutna till receivern.

• Inställningarna av TONE CONTROL, VOLUME, “SP LEVEL” (sidan51) och ljudfältsprogrammen påverkar inte det inspelade

VOLUME

materialet.

• Inspelning kan inte göras från en källa som är ansluten till

TUNING MODE

AUTO/MAN'L MONO

MULTI CH

MULTI CH INPUT-ingångarna på receivern.

• S-videosignaler och sammansatta videosignaler passerar

VIDEO AUX

INPUT

oberoende av varandra genom receiverns videokretsar. Därför

VIDEO L AUDIO R

gäller följande vid inspelning eller kopiering av videosignaler: Om videokällkomponenten är ansluten för inmatning av enbart S-videosignaler (eller sammansatta videosignaler), så går det bara att spela in S-videosignaler (eller sammansatta videosignaler) på videobandspelaren.

• Digitala signaler som matas in i DIGITAL INPUT-ingångarna matas inte ut till de analoga AUDIO OUT-utgångarna (L/R) för inspelning. Endast analoga signaler kan spelas in.

• En given ingångskälla matas inte ut från samma REC OUT-

kanal. (Insignalen från VCR IN matas till exempel inte ut via VCR OUT.)

• Kontrollera de upphovsrättsliga lagarna i ditt land för inspelning från skivor, CD-skivor, radio etc. Att spela in upphovsrättsskyddat material kan bryta mot lagen om upphovsrätt.

Om du spelar upp en videokälla som använder förvrängda eller kodade signaler för att förhindra kopiering, kan det hända att själva bilden får störningar på grund av dessa signaler.

■ Att särskilt ha i åtanke vid inspelning av

TUNER

SLEEP

DTS-signalen är ett digitalt bitflöde. Att försöka göra en

V-AUXDVD

VCR

digital inspelning av DTS-bitflödet ger upphov till att brus

MULTI CH IN

spelas in. Du bör därför tänka på följande och utföra de

AUDIO

justeringar som anges, om du vill använda receivern till att

CODE SET

spela in källor med inspelade DTS-signaler. För DVD- och CD-skivor kodade med du använder är kompatibel med anvisningarna i bruksanvisningen för att göra en inställning så att den analoga signalen matas ut från spelaren.

DTS-mjukvara

DTS

-formatet, så följ

DTS

: Om spelaren

Page 45

BESKRIVNINGAR AV LJUDFÄLTSPROGRAM

Receivern är försedd med en mångfald precisa digitala dekodrar som gör att du kan lyssna på flerkanalig uppspelning från nästan vilken ljudkälla som helst (stereo eller flerkanalig). Receivern är också försedd med ett av YAMAHA utvecklad chipp för digital ljudfältsbehandling (DSP), som innehåller flera ljudfältsprogram som du kan använda för att förhöja lyssningsupplevelsen. Flertalet av dessa ljudfältsprogram är precisa digitala återskapelser av faktiska akustiska miljöer som återfinns i berömda konsertsalar, musikställen för livemusik och biosalonger.

YAMAHA CINEMA DSP-lägena är kompatibla med alla källor av typen Dolby Digital, DTS och Dolby Surround. Ställ in inmatningsläget på AUTO (se sidan31) så att receivern automatiskt kopplar om till lämplig digital dekoder i enlighet med insignalen.

Anmärkningar

• DSP-ljudfältsprogrammen i receivern är återskapelser av verkliga akustiska miljöer, och dessa program har skapats genom precisa mätningar gjorda i den faktiska musiksalen etc. Man kan därför lägga märke till variationer i styrkan i reflektionerna som kommer framifrån, bakifrån, från vänster och höger.

• Välj gärna ett ljudfältsprogram på grundval av vad som ger en god lyssningsupplevelse, och inte bara utifrån själva programbeteckningen.

För film/videokällor

Vid uppspelning av film- eller videokällor kan du välja något av följande ljudfält. De ljudfält som markerade med “MULTI” kan användas med flerkanaliga källor, som DVD, digital TV etc. De som är markerade med “2-CH” kan användas med 2-kanaliga källor (stereo), som TV-program, videoband etc.

Metod för programval varierar beroende på typen av ljudfältsprogram. Vi hänvisar till “Val av ljudfältsprogram” på sidorna 27 till 31 angående detaljer kring hur ljudfältsprogram väljs.

Knapp på

Program Egenskaper Källor

fjärrkontrollen

STEREO: 2ch Stereo

MUSIC: Pop/Rock

ENTERTAINMENT: TV Sports

ENTERTAINMENT: Mono Movie

ENTERTAINMENT: Game

Mixar ner flerkanaliga källor till 2 kanaler (vänster och höger) eller spelar upp 2-kanalskällor som de är.

Detta program skänker en livlig atmosfär åt ljudet, så att man får känslan a v att faktiskt befinna sig på en jazz- eller rockkonsert.

Även om ljudfältet för närvarokänsla är relativt smalt, an vänder surroundljudfältet ljudmiljön i en stor konsertsal. Denna effekt förhöjer upplevelsen av att titta på diverse tv-program som t.ex. nyheter, nöjesprogram, musikprogram eller sportprogram.

Detta program är till för återgivning av enkanaliga videokällor (såsom t.ex. äldre filmer). Programmet producerar en optimal efterklang för att skapa djup i ljudet genom att använda endast ljudfältet för närvarokänsla.

Detta program lägger till en djup och spatial känsla åt videospelsljud.

MULTI

2-CH

LJUDFÄLTSPROGRAM

Svenska

Page 46

BESKRIVNINGAR AV LJUDFÄLTSPROGRAM

Knapp på

Program Egenskaper Källor

fjärrkontrollen

MOVIE THEATER: Spectacle

MOVIE THEATER: Sci-Fi

MOVIE THEATER: Adventure

MOVIE THEATER: General

SUR. STANDARD: SUR. ENHANCED:

CINEMA DSP-behandling. Detta program skapar det mycket breda ljudfältet i en 70-mm biografsalong. Det återskapar exakt källjudet i detalj, vilket gör att både bilden och ljudfältet känns synnerligen verkliga. Detta program är idealiskt för alla slags videokällor som är kodade i Dolby Surround, Dolby Digital eller DTS (särskilt storskaliga filmproduktioner).

CINEMA DSP-behandling. Detta program återskapar tydligt dialog och ljudeffekter i det senaste ljudformatet för science fictionfilmer, och skapar således ett vidsträckt och expansivt cinematiskt rum i tystnaden. Du kan njuta av science fictionfilmer i ett “virtual-space” ljudfält, innefattande mjukvara som är kodad i Dolby Surround, Dolby Digital och DTS i vilka den mest avancerade tekniken används.

CINEMA DSP-behandling. Detta program är idealiskt för att exakt återskapa utformningen av ljudet i de senaste filmerna i 70-mm och med flerkanaliga ljudspår. Ljudfältet är gjort för att efterlikna det som finns i de nyaste biograferna, varför efterklangen i själva ljudfältet är återhållen så mycket som möjligt.

CINEMA DSP-behandling. Detta program är avsett för att återge ljudet i filmer i 70-mm och med flerkanaliga ljudspår och karakteriseras av ett mjukt och rymligt ljudfält.

Normal behandling för vald dekoder.

Utvidgad behandling för vald dekoder.

MULTI

2-CH

Page 47

För musikkällor

Vid lyssning på musikkällor som CD-skivor, FM/AM-sändningar, band etc. kan du välja något av följande ljudfält.

Metod för programval varierar beroende på typen av ljudfältsprogram. Vi hänvisar till “Val av ljudfältsprogram” på sidorna 27 till 31 angående detaljer kring hur ljudfältsprogram väljs.

Knapp på

Program Egenskaper Källor

fjärrkontrollen

STEREO: 2ch Stereo

STEREO: 6ch Stereo

MUSIC: Hall in Vienna

MUSIC: The Bttm Line

MUSIC: The Roxy Thtr

ENTERTAINMENT: Disco

SUR. STANDARD: SUR. ENHANCED:

2-kanalig (vänster och höger) uppspelning.

Använd detta för att utöka utmatningen av stereokällor (i stereo) så att de återges från alla högtalare. Detta ger ett större ljudfält och är idealiskt för bakgrundsmusik vid partyn etc.

HiFi DSP-behandling. En klassisk konsertsal av skokartongstyp med ungefär 1700 sittplatser. Pelare och sirliga sniderier skapar mycket komplexa reflektioner som producerar ett mycket fylligt, rikt ljud.

HiFi DSP-behandling. Detta är ljudfältet vid scenkanten i “The Bottom Line”, ett berömd jazzklubb i New York. Rummet rymmer 30 0 personer til l vänster oc h höger i ett ljudfält som erbjuder ett reellt och vibrerande ljud.

HiFi DSP-behandling. Det ideala programmet för livlig, dynamisk rockmusik. Data för detta program spelades in på den “hottaste” rockklubben i Los Angeles. Åhörarens virtuella plats är till vänster om lokalens mitt.

HiFi DSP-behandling. Detta program återskapar den akustiska miljön på ett livligt disco i hjärtat av en storstad. Ljudet är tätt och ytterst koncentrerat. Detkarakteriseras också av ett högenergiskt, “omedelbart” ljud.

Normal behandling för vald dekoder.

Utvidgad behandling för vald dekoder.

BESKRIVNINGAR AV LJUDFÄLTSPROGRAM

2-CH

MULTI

2-CH

LJUDFÄLTSPROGRAM

Svenska

Page 48

AVANCERAD MANÖVRERING

CODE SET

STANDBY

SYSTEM

POWER

MD/CD-R

TUNER

V-AUXDVD

AMP

POWER POWER

REC

AUDIO

DISC SKIP

FREQ/TEXT EON

STARTMODE PTY SEEK

AVTV

VCR

DTV/CBL

MULTI CH IN

SLEEP

Användning av insomningstimern

Använd denna funktion för att automatiskt ställa receivern i beredskapsläget efter en viss tid. Insomningtimern är praktisk att använda om du vill gå och lägga dig medan uppspelning eller inspelning pågår. Insomningstimern stänger också av alla externa komponenter anslutna till AC OUTLET(S).

■ Inställning av insomningstimern

1 Välj en källa och starta avspelningen på

källkomponenten.

2 Tryck på SLEEP lämpligt antal

gånger för att ställa in tidslängden.

Varje gång du trycker på SLEEP ändras frontpanelens display på det sätt som visas nedan. Indikatorn SLEEP blinkar vid ändring av tidslängden för insomningstimern.

SLEEP 120min

DTV/CBL

V-AUX

VCR

HiFi DSP

Indikatorn SLEEP tänds på frontpanelens display och visningen återgår till det valda ljudfältsprogrammet.

DTV/CBL

V-AUX

VCR

SP A

TV Sports

AVANCERAD MANÖVRERING

■ Att stänga av insomningstimern

Tryck på SLEEP lämpligt antal gånger tills “SLEEP OFF” visas på frontpanelens display. Efter några sekunder slocknar “SLEEP OFF” och indikatorn SLEEP.

SLEEP

Insomningstimerns inställning kan också avbrytas genom att trycka på STANDBY på fjärrkontrollen (eller STANDBY/ON på frontpanelen), så att receivern ställs i beredskapsläget.

SLEEP

SLEEP 90min

SLEEP 60minSLEEP 30minSLEEP OFF

CDTUNER

MD/CD-R

DVD

TUNED

VOLUME

SLEEP

SLEEP-indikator

CDTUNER

MD/CD-R

DVD

TUNED

VOLUME

SLEEP

SLEEP OFF

Page 49

Manuell justering av högtalarnivåer

Du kan justera utnivån för varje högtalare medan du lyssnar på en musikkälla. Detta kan även göras när källor spelas genom MULTI CH INPUT-ingångarna. Observera att denna operation kommer att åsidosätta nivåjusteringar som gjorts i “BASIC SETUP” (sidan22) och “SP LEVEL” (sidan 51).

FREQ/TEXT EON

AMP

START

MODE PTY SEEK

TV VOL TV CH

VOLUME

TV MUTE TV INPUT

MUTE

MOVIEENTERTAINMUSIC

STEREO

4321

DIRECT ST.EXTD SUR.STANDARD

SELECT

81070965

STRAIGHT

NIGHTBSPEAKERS

ENT.

LEVEL

SET MENU

MENUTITLE

ENTER

A/B/C/D/E

DISPLAYRETURN

PRESET/CH

1 Try ck på A MP.

2 Tryck på LEVEL lämpligt antal gånger för att

välja den högtalare som du vill justera.

FRONT L Nivå för vänster framhögtalare CENTER Nivå för mitthögtalare FRONT R Nivå för höger framhögtalare SUR. R Nivå för höger surroundhögtalare SUR. B Nivå för bakre surroundhögtalare SUR. L Nivå för vänster surroundhögtalare SWFR Nivå för subwoofer

Efter att du har tryckt på LEVEL kan du även välja högtalaren genom att trycka på u / d.

3 Try ck på j / i för att justera högtalarens

utnivå.

Det justerbara området är från +10 dB till –10 dB.

4 Tryck på ENTER när du har justerat klart.

Denna manövrering kan också utföras med reglagen på frontpanelen. Tryck då lämpligt antal gånger på NEXT för att välja den högtalare som ska justeras och tryck sedan på LEVEL –/+ för att justera utnivån.

AVANCERAD MANÖVRERING

ANVÄNDNING

AVANCERAD

Svenska

Page 50

MENYN SET MENU

Följande parametrar i SET MENU kan användas för att justera olika slags systeminställningar och specialanpassa det sätt på vilket receivern ska arbeta. Ändra ursprungsinställningarna (som visas i fet stil under varje parameter) så att de möter de särskilda krav som ditt lyssningsrum har.

■ BASIC SETUP

Använd detta för att snabbt ställa in grundläggande systemparametrar (se sidan22).

■ MANUAL SETUP

Använd detta till att justera högtalar- och systeminställningar manuellt.

1 SOUND MENU

Använd denna meny till att manuellt justera alla typer av högtalarinställningar, ändra kvaliteten och tonklangen för ljudet som utmatas av systemet eller för att kompensera för fördröjning vid videosignalbehandling när LCD-monitorer eller projektorer används.

Flertalet av de parametrar som beskrivs i SOUND MENU-menyn ställs in automatiskt när man utför “BASIC SETUP”-inställningarna (sesidan 22). SOUND MENU-menyn kan användas till att göra ytterligare justeringar.

Post Egenskaper Sida

A)SPEAKER SET B)SPEAKER LEVEL

C)SP DISTANCE D)CENTER GEQ E)LFE LEVEL F)D. RANGE

G)AUDIO SET

2 INPUT MENU

Använd denna meny till att omfördela digitala ingångar/utgångar och välja inmatningsläge.

A)I/O ASSIGN B)INPUT MODE C)INPUT RENAME

3 OPTION MENU

Använd denna meny till att justera valfria systemparametrar.

A)DISPLAY SET B)MEMORY GUARD C)PARAM. INI D)MULTI ZONE

För val av storlek på varje högtalarna, de högtalarna som ska mata ut lågfrekvenssignaler och övergångsfrekvensen.

För att justera utnivån för varje högtalare.

För att justera fördröjningstiden för varje högtalare.

För att justera tonkvaliteten för mitthögtalaren.

För att justera utnivån för LFE-kanalen för Dolby Digital- eller DTS-signaler.

För att justera dynamikområdet för Dolby Digital- eller DTS-signaler. För att specialanpassa inställningarna för dämpningsnivå, ljudfördröjning och förbikoppling av

tonkontroll.

Post Egenskaper Sida

För att tilldela in/utgångar i enlighet med den komponent som ska användas.

För att välja initialt inmatningsläge för en källa.

För att ge nya namn åt ingångar.

Post Egenskaper Sida

För att justera ljusstyrkan för displayen.

För att låsa parametrar för ljudfältsprogram och andra SET MENU-inställningar.

För att återställa parametrar för en grupp av ljudfältsprogram.

Anger placering av högtalare anslutna till högtalarutgångarna SPEAKERS B.

51 51 51 51 52

52 53 53

53 53 53 54

Page 51

Användning av menyn SET MENU

Använd fjärrkontrollen för att ta fram och justera varje parameter.

FREQ/TEXT EON

AMP

START

MODE PTY SEEK

TV VOL TV CH

VOLUME

TV MUTE TV INPUT

MUTE

MOVIEENTERTAINMUSIC

STEREO

4321

DIRECT ST.EXTD SUR.STANDARD

SELECT

81070965

STRAIGHT

NIGHTBSPEAKERS

ENT.

LEVEL

SET MENU

MENUTITLE

2,8

ENTER

A/B/C/D/E

DISPLAYRETURN

PRESET/CH

Du kan ändra SET MENU-parametrar medan receivern återger ljud.

Anmärkning

Det går inte att ändra vissa SET MENU-parametrar medan receivern är i nattlyssningsläget för antingen film eller musik.

1 Try ck på A MP.

2 Tryck på SET MENU.

Meddelandet “BASIC SETUP” visas på frontpanelens display.

3-7

3 Try ck på u / d för att visa MANUAL SETUP.

MANUAL SETUP

4 Tryck på ENTER för att öppna MANUAL

SETUP.

Meddelandet 1 SOUND MENU visas på frontpanelens display.

1 SOUND MENU

5 Try ck på u / d för att visa önskad meny.

1 SOUND MENU

2 INPUT MENU

3 OPTION MENU

6 Tryck på ENTER för att gå in i visad meny.

Upprepa punkterna 5 och 6 för att gå till och gå in i de poster du vill justera. För att återgå till föregående menynivå, tryck på RETURN.

7 Tr yck på u / d och ENTER för att välja en

undermeny och tryck sedan på u / d för att välja en post och på j / i för att ändra dess parameter.

Upprepa denna operation för att välja och justera varje inställning. För att återgå till föregående menynivå, tryck på RETURN.

8 Tryck på SET MENU för att avsluta, när du är

klar.

Minnesbackup

Kretsen för minnesbackup förhindrar att lagrad information går förlorad, även när receivern står i beredskapsläget. Om nätkabeln dras ut ur nätuttaget, eller om strömförsörjningen är avbruten i mer än en vecka, kommer dock lagrad information att gå förlorad. Justera i så fall inställningarna på nytt.

MENYN SET MENU

ANVÄNDNING

AVANCERAD

Svenska

Page 52

MENYN SET MENU

1 SOUND MENU

Använd denna meny till att manuellt justera alla typer av högtalarinställningar eller för att kompensera för fördröjning vid videosignalbehandling när LCDmonitorer eller projektorer används. De flesta SOUND MENU-parametrarna ställs in automatiskt vid utförande av grundläggande inställningar (“BASIC SETUP”) (se sidan22).

■ Högtalarinställningar A)SPEAKER SET

Använd detta för att manuellt justera alla högtalarinställningar.

Om du inte är nöjd med basljudet från högtalarna, så kan du ändra dessa inställningar efter egen smak.

Framhögtalare FRONT

Alternativ: LARGE, SMALL

• Välj LARGE om du har stora framhögtalare. Hela frekvensomfånget för signalerna för vänster och höger framkanaler styrs då till vänster och höger framhögtalare.

• Välj SMALL om du har små framhögtalare. Framkanalens lågfrekvenssignaler styrs då till de högtalare som valts med “BASS OUT”.

Mitthögtalare CENTER

Alternativ: LRG, SML, NONE

• Välj LRG om du har en stor mitthögtalare. Hela frekvensomfånget för mittkanalens signal styrs då till mitthögtalaren.

• Välj SML om du har en liten mitthögtalare. Mittkanalens lågfrekvenssignaler styrs då till de högtalare som valts med “BASS OUT”.

• Välj NONE om du inte har någon mitthögtalare. Alla signaler för mittkanalen styrs då till vänster och höger framhögtalare.

Vänster/höger surroundhögtalare SUR. LR

Alternativ: LRG, SML, NONE

• Välj LRG om du har stora vänster och höger surroundhögtalare. Hela frekvensområdet för surroundkanalsignalen styrs då till vänster och höger surroundhögtalare.

• Välj SML om du har små vänster och höger surroundhögtalare. Surroundkanalens lågfrekvenssignaler styrs då till de högtalare som valts med “BASS OUT”.

• Välj NONE om du inte har några surroundhögtalare. Detta val kommer att ställa receivern i Virtual CINEMA DSP-läget (se sidan 31) och automatiskt ställa in alternativet för den bakre surroundhögtalaren (SUR. B) på NONE.

Bakre surroundhögtalare SUR. B

Alternativ: LRG, SML, NONE

• Välj LRG om du har en stor bakre surroundhögtalare.

• Välj SML om du har en liten bakre surroundhögtalare. Den bakre surroundkanalens lågfrekvenssignaler styrs då till de högtalare som valts med “BASS OUT”, medan resten av frekvenssignalerna styrs till den bakre surroundhögtalaren.

• Välj NONE om du inte har någon bakre surroundhögtalare. Alla signaler för bakre surroundkanalen styrs då till vänster och höger surroundhögtalare.

Bas, ut BASS OUT

Lågfrekvenssignaler (bassignaler) kan styras till subwoofern och/eller till vänster och höger framhögtalare i enlighet med ljudsystemets egenskaper. Denna inställning bestämmer också dirigeringen av LFE-signaler (lågfrekvenseffekt) som återfinns i Dolby Digital- och DTS-källor. Alternativ: SWFR (subwoofer), FRONT, BOTH

• Välj SWFR om en subwoofer är ansluten. LFEsignaler och lågfrekvenssignaler från andra kanaler styrs till subwoofern i enlighet med högtalarinställningarna.

• Välj FRONT om du inte an vänder en subw oofer. LFE-signaler och lågfrekvenssignaler från andra kanaler styrs till framhögtalarna i enlighet med högtalarinställningarna (även om du tidigare har ställt in framhögtalarna på SML).

• Välj BOTH om en subwoofer är ansluten och du vill mata ut lågfrekvenssignaler från framkanalerna till både framhögtalarna och subwoofern. LFE-signaler och lågfrekvenssignaler från andra kanaler styrs även till subwoofern i enlighet med högtalarinställningarna. Använd denna funktion för att förstärka lågfrekvenssignaler med subwoofern vid uppspelning av källor som t.ex. CD-skivor.

Övergångsfrekvens CrossOver

Använd detta för att välja en övergångsfrekvens (gränsfrekvens) för alla lågfrekvenssignaler. Alla frekvenser som är lägre än den valda frekvensen skickas till subwoofern. Alternativ: 40Hz, 60Hz, 80Hz, 90Hz, 100Hz, 110Hz, 120Hz, 160Hz, 200Hz

Subwooferfas SWFR PHASE

Om basljudet är svagt eller otydligt, så kan du använda detta för att växla fasen för subwoofern. Alternativ: NRM (normal), REV (omkastad)

• Välj NRM om du inte vill kasta om fasen för subwoofern.

• Välj REV för att kasta om fasen för subwoofern.

Page 53

■ Högtalarnivå B) SP LEVEL

Använd dessa inställningar till att manuellt balansera nivån för alla högtalare som valts under SPEAKER SET (sidan 50). Alternativ: –10,0 dB till +10,0 dB

• FL justerar balansen hos vänster framhögtalare.

• FR justerar balansen hos höger framhögtalare.

• C justerar balansen hos mitthögtalaren.

• SL justerar balansen hos vänster surroundhögtalare.

• SR justerar balansen hos höger surroundhögtalare.

• SB justerar balansen hos bakre surroundhögtalare.

• SWFR justerar balansen hos subwoofern.

■ Högtalaravstånd C)SP DISTANCE

Använd detta för att manuellt ange avståndet till varje högtalare och justera den fördröjning som ska gälla för respektive kanal. Det idealiska är om varje högtalare står på samma avstånd från den huvudsakliga lyssningsplatsen. Detta är dock inte möjligt i de flesta hem. En viss tidsfördröjning måste därför tillämpas på ljudet från varje högtalare så att allt ljud når fram till lyssningsplatsen samtidigt.

Enhet UNIT

Alternativ: meters (m), feet (ft)

• Välj meters för att ange högtalaravstånden i meter.

• Välj feet för att ange högtalaravstånden i fot.

Högtalaravstånd

Alternativ: 0,3 till 24,0 m

• FRONT L justerar avståndet till vänster framhögtalare.

Ursprunglig inställning: 3,0 m

• FRONT R justerar avståndet till höger framhögtalare.

Ursprunglig inställning: 3,0 m

• CENTER justerar avståndet till mitthögtalaren.

Ursprunglig inställning: 3,0 m

• SUR. L justerar avståndet till vänst er

surroundhögtalare. Ursprunglig inställning: 3,0 m

• SUR. R justerar avståndet till höger

surroundhögtalare. Ursprunglig inställning: 3,0 m

• SUR. B justerar avståndet till bakre

surroundhögtalare. Ursprunglig inställning: 2,10 m

• SWFR justerar avståndet till subwoofern. Ursprunglig

inställning: 3,0 m

■ Grafisk equalizer för mitthögtalare

D)CENTER GEQ

Använd detta för att justera den inbyggda 5-bands grafiska equalizern för mittkanalen så att tonkvaliteten för mitthögtalaren motsvarar framhögtalarna. Du kan göra justeringar medan du lyssnar på den för tillfället valda källkomponenten eller en testton. 5 frekvensband kan justeras: 100Hz, 300Hz, 1kHz, 3kHz, 10kHz Alternativ: –6 till +6 dB

• Välj ON för att mata ut testtoner från vänster framhögtalare och mitthögtalaren, och justera tonkvaliteten för mitthögtalaren.

• Välj OFF för att stänga av testtonen och mata ut den för tillfället valda källkomponenten.

■ Nivå för lågfrekvenseffekt E)LFE LEVEL

Används för att justera utnivån för LFE-kanalen (lågfrekvenseffekt) i enlighet med kapaciteten hos subwoofern eller hörlurarna. LFE-kanalen bär specialeffekter med låg frekvens som bara är tillagda i vissa scener. Denna inställning har bara verkan när denna enhet avkodar Dolby Digital- eller DTS-signaler. Alternativ: –20 till 0 dB

Högtalare SP LFE

Välj detta för att justera högtalarens LFE-nivå.

Hörlurar HP LFE

Välj detta för att justera hörlurarnas LFE-nivå.

Anmärkning

Beroende på inställningen av “LFE LEVEL” kan det hända att vissa signaler inte matas ut från SUBWOOFER OUTPUTuttaget.

MENYN SET MENU

ANVÄNDNING

AVANCERAD

Svenska

Page 54

MENYN SET MENU

■ Dynamikområde F)D. RANGE

Används för att ange vilken grad av kompression av dynamikområdet som ska användas för högtalarna eller hörlurarna. Denna inställning har bara verkan medan receivern avkodar Dolby Digital- eller DTS-signaler. Alternativ: MAX (maximalt), STD (normalt),

MIN (minimalt)

Högtalare SP D.R

Välj detta för att justera högtalarkompressionen.

Hörlurar HP D.R

Välj detta för att justera hörlurskompressionen.

• Välj MAX för långfilmer.

• Välj STD för allmänt bruk.

• Välj MIN för att kunna lyssna på källor på låg volymnivå.

■ Ljudinställningar G)AUDIO SET

Används för att specialanpassa allmänna ljudinställningar.

Ljuddämpningstyp MUTE TYP.

Används för att justera hur pass mycket dämpningfunktionen ska sänka volymen. Alternativ: FULL, –20dB

• Välj FULL för att stoppa utmatningen av ljudet helt och hållet.

• Välj –20dB för att sänka aktuell volymnivå med 20 dB.

Ljudfördröjning A.DELAY

Används för att fördröja ljudutmatningen och synkronisera den med videobilden. Detta kan vara nödvändigt när vissa LCD-monitorer eller projektorer används. Alternativ: 0 till 160 ms

Förbikoppling av tonkontroll TC.BYPASS

Använd detta till att välja huruvida ljud ska kopplas förbi kretsarna för tonkontroll medan TREBLE och BASS (sidan 26) är inställt på 0 dB. Alternativ: AUTO, OFF

• Välj AUTO, om ljudsignaler ska kopplas förbi kretsarna för tonkontroll för att erbjuda så rena signaler som möjligt.

• Välj OFF, om ljudsignaler inte ska kopplas förbi kretsarna för tonkontroll.

2 INPUT MENU

Använd denna meny till att omfördela digitala ingångar/ utgångar och välja inmatningsläge.

■ Tilldelning av ingångar/utgångar

A)I/O ASSIGN

Du kan tilldela lämpliga in/utgångar i enlighet med den komponent som ska användas, om receiverns grundinställningar inte motsvarar dina behov. Ändra följande parametrar för att omfördela de respektive in/ utgångarna och därigenom kunna anslutna fler komponenter. När ingångarna väl har omfördelats, kan du välja motsvarande komponent med INPUT på frontpanelen eller med ingångsväljarna på fjärrkontrollen.

För COMPONENT VIDEO-ingångarna A (C.V[A]) och B (C.V[B])

Alternativ: [A] DVD, DTV/CBL, V-AUX, VCR

[B] DVD, DTV/CBL, V-AUX, VCR

För OPTICAL INPUT-ingång 1 (IN (1)), 2 (IN (2))

Alternativ: (1) CD, MD/CD-R, DVD, DTV/CBL,

V-AUX, VCR (2) CD, MD/CD-R, DVD, DTV/CBL, V-AUX, VCR

För COAXIAL INPUT-ingång 3 (IN (3))

Alternativ: CD, MD/CD-R, DVD, DTV/CBL, V-AUX,

VCR

Anmärkningar

• Du kan inte välja ett bestämt alternativ mer än en gång för samma typ av ingång/utgång.

• Om du ansluter en komponent till både COAXIAL- och OPTICAL-ingångar, så har de signaler som matas in via COAXIAL-ingången prioritet.

Page 55

■ Inmatningsläge B)INPUT MODE

Använd detta för att bestämma inmatningsläget för källor anslutna till DIGITAL INPUT-ingångarna när du slår på receivern (se sidan31 för detaljer angående inmatningsläget). Alternativ: AUTO, LAST

• Välj AUTO för att låta receivern automatiskt känna av vilken typ av insignal det är och välja det lämpligaste inmatningsläget.

• Välj LAST för att ställa in receivern så att den automatiskt väljer det senast använda inmatningsläget för den källan.

Anmärkning

Även om LAST har valts, kommer den senaste inställningen för EXTD SUR.-knappen inte att återkallas.

■ Namnändring av ingångar

C)INPUT RENAME

Använd detta till att ändra beteckningen på ingångarna som visas på frontpanelens display.

1 Tryck på en ingångsväljare för att välja den

ingång vars beteckning du vill ändra.

2 Try ck på A MP.

3 Try ck på j / i för att placera _

(understrykning) under det mellanslag eller tecken som du vill redigera.

4 Try ck på u / d för att välja önskat tecken,

använd sedan j / i för att flytta till nästa position.

• Du kan använda 8 tecken som mest för varje ingång.

• Tryck på d för att ändra tecknen i följande ordning, eller tryck på u för att gå i omvänd ordning: A till Z, ett mellanslag, 0 till 9, ett mellanslag, a till z, ett mellanslag, symboler (#, *, –, + etc.).

5 Upprepa punkterna 1 till och med 4 för att

namnändra varje ingång.

6 Tryck på SET MENU för att avsluta, när du är

klar.

3 OPTION MENU

Använd denna meny till att justera valfria systemparametrar.

■ Displayinställningar A)DISPLAY SET

Avbländ are DIMMER

Använd detta till att justera ljusstyrkan hos frontpanelens display. Alternativ: –4 till 0

■ Minnesskydd B)MEMORY GUARD

Använd detta för att förhindra oavsiktliga ändringar av DSP-programs parametervärden och andra systeminställningar. Alternativ: ON, OFF Välj ON för att skydda:

• DSP-programparametrar

• Alla SET MENU-alternativ

• Alla högtalarnivåer När “MEMORY GUARD” är inställt på ON går det varken att använda testtonen eller att välja några andra SET MENU-alternativ.

■ Initiering av parametrar C)PARAM. INI

Använd denna funktion för att initiera (återställa) parametrarna för varje ljudfältsprogram inom en grupp av ljudfältsprogram. När du initierar en grupp av ljudfältsprogram kommer alla parametervärden inom den gruppen av återställas till de ursprungliga inställningarna. Tryck på den sifferknapp som motsvarar det ljudfältsprogram som ska initieras. Alternativ: STEREO, MUSIC, ENTERTAINMENT,

MOVIE, STANDARD

Anmärkningar

• När du väl har initierat en grupp av ljudfältsprogram kan du inte automatiskt återgå till de tidigare parameterinställningarna.

• Det går inte att initiera individuella ljudfältsprogram separat inom en grupp.

• Om “MEMORY GUARD” är inställt på ON går det inte att initiera några programgrupper.

MENYN SET MENU

ANVÄNDNING

AVANCERAD

Svenska

Page 56

MENYN SET MENU

■ Zoninställning D)MULTI ZONE

Använd detta till att ange placeringen av högtalare anslutna till högtalarutgångarna SPEAKERS B.

B-högtalarinställning SP B

Använd detta för att ange placeringen av framhögtalarna anslutna till SPEAKERS B-kontakterna. Alternativ: FRONT, ZONE B

• Välj FRONT för att slå på/av SPEAKERS A och B när högtalarna anslutna till SPEAKERS B-kontakterna står uppställda i huvudrummet.

• Välj ZONE B om högtalarna som är anslutna till SPEAKERS B-kontakterna står uppställda i ett annat rum. Om SPEAKERS A slås av (OFF) och SPEAKERS B slås på (ON), så dämpas alla högtalarna, inklusive subwoofern, i huvudrummet, medan receivern matar ut ljud enbart via SPEAKERS Bkontakterna.

Anmärkningar

• Om ett par hörlurar ansluts till hörlursutgången PHONES på

receivern medan “SP B” är inställt på ZONE B, så matas ljudet ut från både hörlurarna och via SPEAKERS B-kontakterna.

• Om ett DSP-program är valt medan “SP B” är inställt på

ZONE B, så kopplas läget Virtual CINEMA DSP automatiskt in på receivern.

Page 57

Menyn avancerade inställningar visas på frontpanelens

MENYN ADVANCED SETUP

display.

• Ljudet är dämpat medan avancerade inställningar pågår.

• Medan avancerade inställningar pågår kan endast knapparna STANDBY/ON, STRAIGHT (EFFECT) och PROGRAM l / h på frontpanelen användas för manövrering.

OBSERVERA

Var noga med att ställa in korrekt högtalarimpedans innan receivern används för utmatning av ljud- eller videosignaler.

STANDBY /ON

FM/AMPRESET/TUNING

PROGRAM

STRAIGHT

SPEAKERSPHONES

EFFECT

TONE CONTROL

BASS/TREBLE

SILENT CINEMA

1,4

1,3 2

1 Slå av strömmen till receivern och tryck

sedan in och håll STRAIGHT (EFFECT) intryckt och tryck samtidigt på strömbrytaren STANDBY/ON.

Receivern slås på och menyn avancerade inställningar visas på frontpanelens display.

STRAIGHT

Håll intryck och tryck på

EFFECT

VOLUME

l PRESET/TUNING h

MEMORY

TUNING MODE

A/B/C/D/E

AUTO/MAN'L MONO

MAN'L/AUTO FMLEVELNEXTEDIT

INPUT

VIDEO AUX

INPUT MODE

MULTI CH INPUT

VIDEO L AUDIO R

STANDBY

/ON

MENYN ADVANCED SETUP

2 Tryck lämpligt antal gånger på

PROGRAM l / h för att gå till den post på menyn som ska ställas in.

Alla tillgängliga parametrar beskrivs i slutet av detta avsnitt.

l PROGRAM h

3 Tryck upprepade gånger på STRAIGHT

(EFFECT) för att bläddra igenom de tillgängliga parametrarna.

STRAIGHT

EFFECT

4 Tryck på STANDBY/ON för att bekräfta valet.

STANDBY

/ON

En avancerad inställning är därmed avslutad. Gjorda inställningar aktiveras när strömmen till receivern slås på nästa gång.

ANVÄNDNING

AVANCERAD

Svenska

Page 58

MENYN ADVANCED SETUP

■ Menyposter för ADVANCED SETUP

Ändra ursprungsinställningarna (som visas i fet stil under varje parameter) så att de möter de särskilda krav som ditt lyssningsrum har.

Högtalarimpedans SP IMP.

Använd detta till att ändra högtalarimpedansen för receivern. Alternativ: 8 ! MIN"#4 !#$%&

•Välj 8 !#$%&#för att ställa in högtalarimpedansen på 8 !#.

•Välj 4 !#$%& för att ställa in högtalarimpedansen på 4 !#.

SP IMP. Högtalare Impedansnivå

4!#$%&

8!#$%&

Fabriksförval PRESET

Använd detta till att återställa samtliga parametrar till fabriksförvalen (se sidan68). Alternativ: CANCEL, RESET

• Välj CANCEL, om receiverns parametrar inte ska initieras vid återställning till fabriksförvalen.

• V älj RESET, om receiverns samtliga parametrar ska initieras vid återställning till fabriksförvalen.

Anmärkning

Denna inställning påverkar inte parametrar i poster på menyn avancerade inställningar.

Fram

Mitt

Surround

Bakre surround

Fram

Mitt

Surround

Bakre surround

Om en uppsättning (A eller B) används, så måste varje högtalares impedans vara minst 4 ! .

Om två uppsättningar (A och B) används, så måste varje högtalares impedans vara minst 8 ! .

Varje högtalares impedans måste vara minst 6! .

Om en uppsättning (A eller B) används, så måste varje högtalares impedans vara minst 8 ! .

Om två uppsättningar (A och B) används, så måste varje högtalares impedans vara minst 16! .

Varje högtalares impedans måste vara minst 8! .

Page 59

FJÄRRKONTROLLENS FUNKTIONER

Fjärrkontrollen kan styra andra A/V-komponenter tillverkade av YAMAHA och andra tillverkare, förutom receivern. För att kunna styra andra komponenter måste fjärrstyrningskoderna för dessa ställas in på fjärrkontrollen.

Kontrollområde

■ Styrning av receivern

De skuggade områdena nedan kan användas för att styra receivern när AMP-läget är valt. Tryck på AMP för att aktivera AMP-läget.

SYSTEM

POWER

POWER POWER

STANDBY

AVTV

MD/CD-R

TUNER

SLEEP

V-AUXDVD

VCR

DTV/CBL

MULTI CH IN

REC

AUDIO

DISC SKIP

CODE SET

FREQ/TEXT EON

AMP

START

MODE PTY SEEK

Tryck på AMP för

TV VOL TV CH

VOLUME

att styra

TV MUTE TV INPUT

receivern.

MUTE

STEREO

MOVIEENTERTAINMUSIC

4321

DIRECT ST.EXTD SUR.STANDARD

SELECT

81070965

STRAIGHT

NIGHTBSPEAKERS

ENT.

LEVEL

SET MENU

MENUTITLE

ENTER

A/B/C/D/E

DISPLAYRETURN

PRESET/CH

■ Styrning av andra komponenter

De skuggade områdena nedan kan användas för att styra andra komponenter. Varje knapp har olika funktion beroende på vilken komponent som är vald. Välj den komponent som du vill styra genom att trycka på motsvarande ingångsväljare.

Knapparna inom de

När ingångsvalet ändras med

streckade linjerna

en ingångsväljare ändras

(SYSTEM POWER,

knappfunktionerna inom

STANDBY, SLEEP,

komponentmanövreringsomr

MULTI CH IN,

ådet nedan.

VOLUME +/–, MUTE och ingångsväljarna) fungerar i vilket lägesval som helst.

Komponentkontrollområde

Upp till 6 olika komponenter kan manövreras genom att ställa in korrekta fjärrstyrningskoder (se sidan5 8) .

POWER POWER

REC

DISC SKIP

FREQ/RDS EON

FREQ/TEXT EON

MODE PTY SEEK

TV VOL TV CH

TV MUTE TV INPUT

STEREO

LEVEL

SYSTEM

POWER

STANDBY

AVTV

MD/CD-R

TUNER

SLEEP

V-AUXDVD

VCR

DTV/CBL

MULTI CH IN

AUDIO

REC

CODE SET

AUDIO

AMP

START

MODE PTY SEEK

VOLUME

TV VOL TV CH

MUTE

TV MUTE TV INPUT

MOVIEENTERTAINMUSIC

4321

MOVIEENTERTAINMUSIC

DIRECT ST.EXTD SUR.STANDARD

SELECT

81070965

DIRECT ST.EXTD SUR.STANDARD

SELECT

STRAIGHT

NIGHTBSPEAKERS

ENT.

STRAIGHT

NIGHTBSPEAKERS

SET MENU

MENUTITLE

LEVEL

SET MENU

A/B/C/D/E

ENTER

DISPLAYRETURN

A/B/C/D/E

PRESET/CH

DISPLAYRETURN

PRESET/CH

4321

81070965

ENT.

MENUTITLE

ANVÄNDNING

AVANCERAD

Svenska

Page 60

FJÄRRKONTROLLENS FUNKTIONER

Inställning av fjärrstyrningskoder

Genom att ställa in korrekta fjärrstyrningskoder är det möjligt att manövrera andra komponenter. Koder kan ställas in för varje ingångsområde. För en komplett lista över tillgängliga fjärrstyrningskoder hänvisas till “LISTA ÖVER FJÄRRSTYRNINGSKODER” i slutet av denna bruksanvisning.

Den följande tabellen visar förvald komponent (Bibliotek: komponentkategori) och fjärrstyrningskod för varje område.

Förinställda fjärrstyrningskoder

Komponentkategori

Ingångsområde

(bibliotek)

CD CD YAMAHA 199

MD/CD-R CD-R YAMAHA 499

TUNER YAMAHA fast

TUNER

DVD DVD YAMAHA 699

DTV/CBL

V-AUX – – –

VCR – – –

Endast receivern och andra YAMAHA-radiomottagare kan manövreras.

Endast TV-fjärrstyrningskoder kan ställas in för knappen DTV/CBL. TV-fjärrstyrningskoder måste ställas in för knappen DTV/CBL (andra fjärrstyrningskoder kan ställas in för vilken ingångsväljare som helst utom DTV/CBL).

Anmärkning

Det kan hända att en viss YAMAHA-komponent inte kan manövreras, trots att en fjärrstyrningskod för YAMAHA ursprungligen är inställd enligt ovan. Prova i så fall att ställa in en annan fjärrstyrningskod för YAMAHA.

Förinställd

Tillverkare

YAMAHA-kod

–––

1 Tryck in och håll CODE SET intryckt och

tryck samtidigt på ingångsväljaren komponent vars fjärrstyrningskod ska ställas in.

Anmärkning

CODE SET måste hållas intryckt medan denna åtgärd utförs.

2 Fortsätt hålla CODE SET intryckt och använd

sifferknapparna till att ange den tresiffriga fjärrstyrningskoden för komponenten ifråga.

Vi hänvisar till “LISTA ÖVER FJÄRRSTYRNINGSKODER” i slutet av denna bruksanvisning. Om fjärrstyrningskoden ska återställas, så ange den förinställda fjärrstyrningskoden för respektive komponent enligt föregående tabell.

Anmärkningar

• Om tillverkaren av komponenten har flera koder än en kod får du prova en i taget tills du hittar den rätta.

• Endast en fjärrstyrningskod kan tilldelas varje ingångsväljare.

MD/CD-R

DTV/CBL

REC

DISC SKIP

FREQ/TEXT EON

REC

DISC SKIP

FREQ/TEXT EON

TV VOL TV CH

TV MUTE TV INPUT

STEREO

SELECT

för den

TUNER

SLEEP

V-AUXDVD

VCR

MULTI CH IN

AUDIO

CODE SET

AMP

MULTI CH IN

AUDIO

CODE SET

AMP

STARTMODE PTY SEEK

VOLUME

MUTE

MOVIEENTERTAINMUSIC

4321

DIRECT ST.EXTD SUR.STANDARD

81070965

STRAIGHT

NIGHTBSPEAKERS

ENT.

Page 61

Styrning av andra komponenter

CODE SET

STANDBY

SYSTEM

POWER

MD/CD-R

TUNER

V-AUXDVD

AMP

POWER POWER

REC

AUDIO

MUTE

VOLUME

DISC SKIP

FREQ/TEXT EON

STARTMODE PTY SEEK

TV MUTE TV INPUT

TV VOL TV CH

AVTV

VCR

DTV/CBL

MULTI CH IN

SLEEP

MUTE

MENUTITLE

SET MENU

LEVEL

A/B/C/D/E

PRESET/CH

STRAIGHT

MOVIEENTERTAINMUSIC

STEREO

4321

81070965

ENT.

DIRECT ST.EXTD SUR.STANDARD

SELECT

NIGHTBSPEAKERS

DISPLAYRETURN

TV MUTE TV INPUT

ENTER

FJÄRRKONTROLLENS FUNKTIONER

När du väl har ställt in fjärrstyrningskoderna kan du använda fjärrkontrollen till receivern till att manövrera dina andra komponenter. Observera att vissa knappar kanske inte styr den valda komponenten på rätt sätt. Använd ingångväljarna till att välja den komponent som du vill styra. Fjärrkontrollen omkopplas automatiskt till styrläget för den komponenten.

DVD-spelare

Videobandspelare

Strömpåslag *1 Strömpåslag *1 VCR-strömpåslag *3 Strömpåslag *1 Strömpåslag *1 Strömpåslag *1

1 AV POWER

TV-strömpåslag *2 TV-strömpåslag *2 TV-strömpåslag TV-strömpåslag *2 TV-strömpåslag *2 TV-strömpåslag *2

2 TV POWER

Hoppa mellan skivor

3 REC/

DISC SKIP

p Uppspelning Uppspelning VCR-uppspelning *3 Uppspelning Uppspelning w Sökning bakåt Sökning bakåt VCR-sökning bakåt *3 Sökning bakåt Sökning bakåt PTY SEEK MODE f Sökning framåt Sökning framåt VCR-sökning framåt *3 Sökning framåt Sökning framåt PTY SEEK START

AUDIO Ljud

e Paus Paus VCR-paus *3 Paus Paus b Hoppa bakåt Hoppa bakåt Hoppa bakåt FRQ/TEXT a Hoppa framåt Hoppa framåt Hoppa framåt EON s Stopp Stopp VCR-stopp *3 Stopp Stopp

4 TV VOL +

TV VOL – TV-volym ner *2 TV-volym ner *2 TV-volym ner TV-volym ner *2 TV-volym ner *2 TV-volym ner *2

5 TV CH +

TV CH – TV-kanal ner *2 TV-kanal ner *2 TV-kanal ner TV-kanal ner *2 TV-kanal ner *2 TV-kanal ner *2

6 TV MUTE 7 TITLE 8 PRESET/CH u

PRESET/CH d Ner Videokanal ner Förval ner (1-8)

j Vänster i Höger

ENTER Uppspelning

9 RETURN 0 TV INPUT A 1-9, 0, +10 B ENT. C MENU D DISPLAY

Denna knapp fungerar endast när komponentens egen fjärrkontroll har en POWER-knapp.

Dessa knappar kan styra TV:n utan att koppla om ingången, om fjärrstyrningskoden är inställd i DTV/CBL.

Dessa knappar kan styra videobandspelaren (VCR) utan att koppla om ingången till VCR, om fjärrstyrningskoden är inställd i VCR.

Insp. VCR-insp. *3 Hoppa mellan skivor Insp. (MD)

(spelare)

TV-volym upp *2 TV-volym upp *2 TV-volym upp TV-volym upp *2 TV-volym upp *2 TV-volym upp *2

TV-kanal upp *2 TV-kanal upp *2 TV-kanal upp TV-kanal upp *2 TV-kanal upp *2 TV-kanal upp *2

TV-ljuddämpning *2 TV-ljuddämpning *2 TV-ljuddämpning TV-ljuddämpning *2 TV-ljuddämpning *2 TV-ljuddämpning *2 Titel Upp Videokanal upp Förvalsstation upp (1-8)

Gå tillbaka TV-ingång *2 TV-ingång *2 TV-ingång TV-ingång *2 TV-ingång *2 TV-ingång *2 Sifferknappar Sifferknappar Sifferknappar Sifferknappar Sifferknappar Förvalsstation upp (1-8) Titel/Index Mata in Mata in Index Index Meny Visning Visning Visning Visning

Digital TV/ Kabel-TV

1 2

CD-spelare

7 8 9

MD-inspelare/ CD-brännare

Tuner

Förvalsstation upp (A-E)

B C

ANVÄNDNING

AVANCERAD

Svenska

Page 62

REDIGERING AV LJUDFÄLTSPARAMETRAR

CODE SET

STANDBY

SYSTEM

POWER

MD/CD-R

TUNER

V-AUXDVD

AMP

POWER POWER

REC

AUDIO

DISC SKIP

FREQ/TEXT EON

STARTMODE PTY SEEK

AVTV

VCR

DTV/CBL

MULTI CH IN

SLEEP

MUTE

MENUTITLE

VOLUME

SET MENU

LEVEL

A/B/C/D/E

PRESET/CH

STRAIGHT

MOVIEENTERTAINMUSIC

STEREO

4321

81070965

ENT.

DIRECT ST.EXTD SUR.STANDARD

SELECT

NIGHTBSPEAKERS

DISPLAYRETURN

TV MUTE TV INPUT

TV VOL TV CH

ENTER

MUTE

REDIGERING AV LJUDFÄLTSPARAMETRAR

Vad är ett ljudfält? Ändra parameterinställningar

Vad som faktiskt skapar de rika, fylliga tonerna från ett instrument som hörs i verkligheten är de flerfaldiga reflektionerna från väggarna i rummet. Förutom att göra ljudet mer levande ger dessa reflektioner oss en uppfattning om var musikern befinner sig liksom storleken och formen på rummet i vilket vi sitter.

■ Elementen i ett ljudfält

Förutom det ljud som går direkt in i öronen från musikerns instrument, finns i alla ljudmiljöer två distinkta typer av ljudreflektioner som tillsammans utgör ljudfältet:

Tidiga reflektioner

Reflekterade ljud når öronen mycket snabbt (50 ms – 100 ms efter det direkta ljudet) efter att ha reflekteras mot endast en yta – till exempel taket eller en vägg. Tidiga reflektioner ger faktiskt klarhet åt det direkta ljudet.

Efterklanger

Dessa orsakas av reflektioner från fler än en yta – väggar, tak, rummets bakre del – och är så många till antal att de går samman och formar en kontinuerlig sonisk “efterglöd”. De är inte riktade, och de minskar det direkta ljudets klarhet.

Direktljud, tidiga reflektioner och efterföljande efterklang sammantaget hjälper oss att bestämma den subjektiva storleken och formen på rummet, och det är denna information som den digitala ljudfältsprocessorn återskapar för att skapa ljudfält.

Om du kunde skapa de nödvändiga tidiga reflektionerna och efterföljande efterklanger i det egna lyssningsrummet, skulle du kunna skapa din egen lyssningsmiljö. Akustiken i ditt lyssningsrum skulle kunna ändras till akustiken i en konsertsal, ett dansgolv, eller i princip vilken rumsstorlek som helst. Denna förmåga att kunna skapa ljudfält efter egen vilja är exakt vad YAMAHA har åstadkommit med den digitala ljudfältsprocessorn.

Ljudet som återges med de fabriksförvalda parametrarna är fullgott. Även om du inte behöver ändra de ursprungliga inställningarna, kan du ändra vissa av parametrarna så att de bättre passar ingångskällan eller ditt eget lyssningsrum.

1 Tryck på AMP.

2 Välj det ljudfältsprogram som du vill justera.

3 Tryck på u / d för att

välja parameter.

4 Tryck på j / i för att

ändra parametervärdet.

Om j / i hålls intryckt vid ändring av ett parametervärde, såstannar visningen på frontpane lens display automatiskt upp en stund vid fabriksförvalet för parametern ifråga.

3,4

AMP

STEREO

MOVIEENTERTAINMUSIC

4321

DIRECT ST.EXTD SUR.STANDARD

SELECT

81070965

STRAIGHT

NIGHTBSPEAKERS

ENT.

LEVEL

SET MENU

ENTER

A/B/C/D/E

PRESET/CH

ENTER

A/B/C/D/E

PRESET/CH

Page 63

5 Upprepa punkterna 2 till och med 4, för att

efter behov ändra andra programparametrar.

Anmärkning

Det går inte att ändra parametervärden medan “MEMORY GUARD” är inställt på ON. Ställ in “MEMORY GUARD” på OFF (se sidan53) för att kunna ändra parametervärdena.

Minnesbackup

Kretsen för minnesbackup förhindrar att lagrade data går förlorade även om receivern ställs i beredskapsläget, nätkabeln kopplas loss från nätuttaget eller strömförsörjningen tillfälligt bryts på grund av strömavbrott. Om receivern inte förses med ström på mer än en vecka kommer dock ändrade parametervärden att återgå till fabriksinställningarna. Redigera parametervärdena igen om detta skulle inträffa.

■ För att återställa parametrar till fabriksförvalen

Använd PARAM. INI (se sidan53).

REDIGERING AV LJUDFÄLTSPARAMETRAR

YTTERLIGARE

INFORMATION

Svenska

Page 64

BESKRIVNINGAR AV LJUDFÄLTSPARAMETRAR

Du kan justera värdena för vissa digitala ljudfältsparametrar så att ljudfälten omskapas på önskvärt sätt i lyssningsrummet. Inte alla av följande parametrar återfinns i vart och ett av programmen.

■ DSP LEVEL (DSP-nivå)

Funktion: Nivån för alla DSP-ljudeffekter ställs in inom ett snävt område. Beskrivning: Beroende på akustiken i lyssningsrummet kan det vara lämpligt att höja eller sänka nivån för

Justerbart område: –6 dB till +3 dB

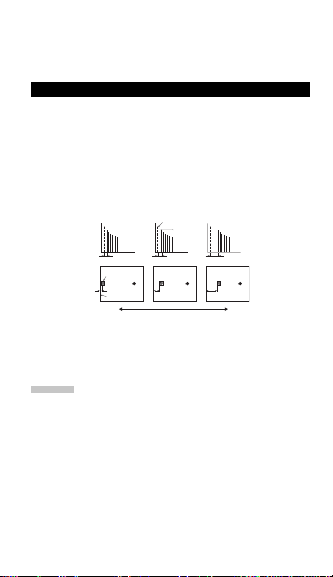

■ INIT. DLY (ursprunglig fördröjning)

Funktion: Det upplevda avståndet från källjudet ändras genom inställning av fördröjningen mellan det

Beskrivning: Ju lägre värde, desto närmare lyssnaren tycks ljudkällan vara. Ju högre värde, desto längre

Justerbart område: 1

För 2ch Stereo:

■ DIRECT (direkt)

Funktion: Ljudet kopplas förbi receiverns dekodrar och DSP-processorer för återgivning av ett rent hi-

Alternativ: AUTO, OFF

Anmärkningar

• Om flerkanalssignaler (Dolby Digital och DTS) matas in, så nermixas signalerna till 2 kanaler och matas ut via vänster och höger

• Om “BASS OUT” är inställt på BOTH, eller om “FRONT” är inställt på SMALL och “BASS OUT” är inställt på SWFR, omdirigeras

DSP-effekten i förhållande till det direkta ljudet.

direkta ljudet och den första reflektion som hörs vid lyssningsplatsen.

bort verkar ljudkällan vara. För ett litet rum ska denna parameter ställas in på ett lågt värde. För ett stort rum ska denna parameter ställas in på ett högt värde.

till 99 ms

Nivå

Lågt värde = 1 ms

filjud från 2-kanaliga analoga källor. Inställningsalternativet AUTO påverkar endast ljudet så länge BASS och TREBLE är inställda på 0 dB.

framhögtalare.

lågfrekvenssignaler för vänster och höger framhögtalare till subwoofern.

Fördröjning

Ljudkälla

Reflektionsyta

Källjud

Tidiga reflektioner

Nivå

Tid

Fördröjning

Nivå

Tid

Fördröjning

Högt värde = 99 ms

Page 65

För 6ch Stereo:

Funktion: Dessa parametrar justerar volymnivån för varje kanal i 6-kanals stereoläge. Justerbart område: 0 till 100 %

■ CT LEVEL (nivå för mittkanal)

■ SL LEVEL (nivå för vänster surroundkanal)

■ SR LEVEL (nivå för höger surroundkanal)

■ SB LEVEL (nivå för bakre surroundkanal)

För PRO LOGIC IIx Music och PRO LOGIC II Music:

■ PANORAMA (panorama)

Funktion: Stereosignaler skickas till både surroundhögtalarna och framhögtalarna för att skapa en

Alternativ: OFF, ON

■ DIMENSION (dimension)

Funktion: Justerar gradvis ljudfältet, antingen mot rummet främre del eller mot dess bakre. Justerbart område: –3 (bakåt) till +3 (framåt), ursprunglig inställning är STD (standard).

■ CT WIDTH (bredd för mittkanal)

Funktion: Justerar mittkanalens ljudbild från alla tre framhögtalarna i varierande grad. Ett större värde

Justerbart område: 0 (mittkanalens ljud matas ut endast från mitthögtalaren) till 7 (mittkanalens ljud matas ut

Ursprunglig inställning: 3

Anmärkning

Denna parameter kan endast ställas in medan SUR. STANDARD är valt.

För DTS Neo:6 Music:

■ C. IMAGE (mittbild)

Funktion: Justerar mittkanalens ljudbild från alla tre framhögtalarna i varierande grad. Justerbart område: 0 till 1,0 Ursprunglig inställning: 0,3

Anmärkning

Denna parameter kan endast ställas in medan SUR. STANDARD är valt.

omslutande effekt.

justerar mittkanalens ljudbild mot vänster och höger framhögtalare.

endast från vänster och höger framhögtalare)

BESKRIVNINGAR AV LJUDFÄLTSPARAMETRAR

YTTERLIGARE

INFORMATION

Svenska

Page 66

FELSÖKNING

Se tabellen nedan om receivern inte skulle fungera korrekt. Om problemet som du erfar inte finns beskrivet eller om bruksanvisningen inte ger någon hjälp, ställ då receivern i beredskapsläget, dra ur nätkabeln och kontakta närmaste auktoriserade YAMAHA-handlare eller servicecenter.

■ Allmänt

Problem Orsak Åtgärd

Receivern slås inte på

Nätkabeln är inte ansluten eller

när STANDBY/ON

stickkontakten är inte ordentligt isatt.

(eller SYSTEM

Impedansinställningen är inte korrekt. Ställ in impedansen så att den passar högtalarna.

POWER) trycks in, eller så övergår den

Skyddskretsen har aktiverats. Se till att alla anslutningar av högtalare på denna

till beredskapsläget strax efter att strömmen har slagits på.

Receivern har utsatts för en kraftig yttre elstöt (t.ex. ett blixtnedslag eller kraftig statisk elektricitet).

Inget ljud Felaktiga kabelanslutningar för insignaler

eller utsignaler. Inmatningsläget är inställt på DTS eller

ANALOG. Ingen tillämpbar ingångskälla har valts. Välj en tillämpbar ingångskälla med INPUT,

Högtalaranslutningarna är inte ordentligt gjorda.

Framhögtalarna som ska användas har inte valts rätt.

Volymen är nerskruvad. Vrid upp volymen. Ljudet är dämpat. Tryck på MUTE eller på någon manövreringsknapp

Inmatningsläget är inställt på ANALOG medan en källa kodad med en DTS-signal spelas.

Signaler som receivern inte kan återge tas emot från en källkomponent, t.ex. en CD-ROM-skiva.

Anslut nätkabeln ordentligt.

enhet och på alla högtalarna är korrekta, och att ledningarna för samtliga anslutningar inte är i kontakt med något annat än sina respektive uttag.

Ställ receivern i beredskapsläget, koppla loss nätkabeln, anslut den igen efter 30 sekunder och försök på nytt.

Anslut kablarna ordentligt. Om problemet kvarstår, kan det bero på defekta kablar.

Välj AUTO.

MULTI CH INPUT (eller MULTI CH IN på fjärrkontrollen) eller ingångsväljarna.

Rätta till anslutningarna.

Välj framhögtalarna med SPEAKERS A och/eller B.

på receivern, så att dämpningsläget avbryts, och ställ sedan in volymen.

Ställ in inmatningsläget på AUTO eller DTS.

Spela upp en källa vars signaler kan återges av receivern.

Se sidan

12-13

15-18

—

— 26

—

Page 67

Problem Orsak Åtgärd

Ljudet upphör

Skyddskretsen har aktiverats på grund av

plötsligt.

kortslutning etc.

Insomningstimern har stängt av receivern. Slå på strömmen och spela sedan ljudkällan igen. Ljudet är dämpat. Tryck på MUTE för att koppla ur ljuddämpningen.

Endast högtalaren på

Felaktiga kabelanslutningar. Anslut kablarna ordentligt. Om problemet kvarstår,

ena sidan hörs.

Felaktig inställning av balansen i SET MENU.

Endast

När en enkanalig källa spelas med ett

mitthögtalaren matar

CINEMA DSP-program, riktas

ut påtagligt ljud.

källsignalen till mittkanalen, och framhögtalarna och surroundhögtalarna matar ut effektljud.

Inget ljud hörs från

Ljudfältsprogrammen är avstängda. Tryck på STRAIGHT för att koppla in dem.

effekthögtalarna.

Du använder en källa eller programkombination som inte matar ut ljud från alla kanaler.

Inget ljud hörs från

Utnivån för mitthögtalaren är inställd på

mitthögtalaren.

minimum. “CENTER” i SET MENU är inställt på

NONE. Ett av HiFi DSP-programmen

(gäller ej 6ch Stereo) har valts.

Inget ljud hörs från

Utnivån för surroundhögtalarna är inställd

surroundhögtalarna.

på minimum. “SUR. LR” i SET MENU är inställt på

NONE. En enkanalig källa spelas med

STRAIGHT.

Inget ljud hörs från

“SUR. LR” i SET MENU är inställt på

den bakre

NONE.

surroundhögtalaren.

“SUR. B” i SET MENU är inställt på NONE.

Inget ljud hörs från

“BASS OUT” i SET MENU är inställt på

subwoofern.

FRONT när en Dolby Digital- eller DTS-signal spelas.

“BASS OUT” i SET MENU är inställt på SWFR eller FRONT vid uppspelning av en 2-kanalig källa.

Källan innehåller inga lågbassignaler.

Kontrollera att inställningen av impedansväljaren är korrekt.

Kontrollera att högtalarledningarna inte är i kontakt med varandra, och slå sedan på receivern igen.

kan det bero på defekta kablar. Justera SP LEVEL-inställningarna.

Försök med ett annat ljudfältsprogram.

Höj mitthögtalarens utnivå.

Välj lämplig inställning för mitthögtalaren.

Försök med ett annat ljudfältsprogram.

Höj surroundhögtalarnas utnivå.

Välj lämplig inställning för vänster och höger surroundhögtalare.

Tryck på STRAIGHT (EFFECT) för att koppla in ljudfälten.

Om NONE är valt för vänster och höger surroundhögtalare, kommer inställningen för bakre surroundhögtalare att automatiskt ställas på NONE. Välj lämplig inställning för surroundhögtalarna.

Välj LRG eller SML.

Välj SWFR eller BOTH.

Välj BOTH.

FELSÖKNING

Se sidan

27, 43

—

— 26 12

—

YTTERLIGARE

INFORMATION

Svenska

Page 68

FELSÖKNING

Problem Orsak Åtgärd

Dolby Digital- eller

Den anslutna komponenten är inte inställd

DTS-källor kan inte

för att mata ut digitala Dolby Digital- eller

avspelas.

DTS-signaler.

(Dolby Digital eller

Inmatningsläget är inställt på ANALOG. Ställ in inmatningsläget på AUTO eller DTS.

DTS-indikatorn på frontpanelens display tänds inte.)

Ett “brummande” ljud

Felaktiga kabelanslutningar. Sätt i kontakterna på ljudkablarna ordentligt. Om

hörs. Volymnivån kan inte

Den komponent som är ansluten till OUT

höjas, eller ljudet är

(REC)-utgångarna på receivern är

förvrängt.

avstängd.

Ljudeffekten kan inte

Det går inte att spela in ljudeffekten med

spelas in.

någon inspelningskomponent.

En viss källa kan inte

Källkomponenten är inte ansluten till

spelas in med en

DIGITAL INPUT-ingången på receivern.

digital

Vissa komponenter kan inte spela in

inspelningskompone

Dolby Digital- eller DTS-källor.

nt ansluten till DIGITAL OUTPUTutgången på receivern.

Källkomponenten är inte ansluten till de

En viss källa kan inte

analoga AUDIO IN-ingångarna på

spelas in med en

receivern.

analog komponent ansluten till AUDIO OUTutgångarna.

Ljudfältsparametrarn

“MEMORY GUARD” i SET MENU är

a och vissa andra

inställt på ON.

inställningar på receivern kan inte ändras.

Receivern fungerar

Den interna mikrodatorn har låsts av en

inte som den ska.

yttre elektrisk stöt (som t.ex. blixtnedslag eller kraftig statisk elektricitet) eller på grund av att strömförsörjningen har för låg spänning.

Högtalarkablarna är kortslutna. Se till att alla högtalarkablar är korrekt anslutna.

Meddelandet “CHECK SP WIRES” visas på frontpanelens display.

Det förekommer

Receivern står för nära den digitala

störningar från digital

utrustningen eller högfrekvensutrustningen.

utrustning eller radiofrekvensutrustni ng, eller från receivern.

Bilden har störningar. Videokällan använder förvrängda eller

kodade signaler för att förhindra kopiering.

Receivern övergår

Temperaturen inuti receivern har blivit för

plötsligt till

hög och skyddskretsen mot överhettning

beredskapsläget.

har aktiverats.

Utför en lämplig inställning genom att följa anvisningarna i bruksanvisningen till komponenten.

problemet kvarstår, kan det bero på defekta kablar. Slå på strömmen till komponenten.

Anslut källkomponenten till DIGITAL INPUTingången.

Anslut källkomponenten till de analoga AUDIO INingångarna.

Välj OFF.

Koppla loss nätkabeln från nätuttaget och anslut den sedan igen efter ungefär 30 sekunder.

Flytta receivern längre bort från sådan utrustning.

Vänta cirka 1 timme på att receivern ska svalna och slå sedan på den igen.

Se sidan

14-18

—

Page 69

■ Tuner

Problem Orsak Åtgärd

FM-mottagning i stereo är brusig.

Distorsion förekommer och det går inte att få en klar mottagning ens

med en bra FM-antenn. Den önskade stationen

kan inte ställas in med metoden för automatisk stationsinställning.

Tidigare förinställda stationer kan inte längre ställas in.

Den önskade stationen kan inte ställas in med metoden för automatisk stationsinställning.

Det förekommer hela

tiden knastrande eller visslande ljud.

Det förekommer surrande och vinande ljud.

Karakteristiken hos FM-sändningar i stereo kan orsaka detta problem när sändaren är för långt bort eller antennsignalen är för svag.

Flervägs interferensstörningar förekommer.

Signalen är för svag. Använd en riktad FM-antenn av hög kvalitet.

Receivern har varit urkopplad under en lång period.

Signalen är svag, eller så är antennanslutningen dålig.

Störningar uppstår på grund av åskväder, lysrörsbelysning, motorer, termostater och andra elektriska apparater.

En TV-apparat används i närheten. Flytta receivern bort från TV:n.

■ Fjärrkontroll

Problem Orsak Åtgärd

Fjärrkontrollen kan

För långt avstånd eller fel vinkel. Fjärrkontro llen fungerar inom ett längsta a vstånd på 6

inte användas eller fungerar dåligt.

Fjärrkontrollsensorn på receivern utsätts för direkt solljus eller stark belysning (från ett lysrör av invertertyp etc.).

Batterierna är svaga. Byt ut alla batterierna. Fjärrstyrningskoden ställdes inte in

korrekt.

Även om fjärrstyrningskoden är korrekt inställd, så finns det vissa modeller som inte reagerar på fjärrkontrollen.

m och i högst 30 graders vinkel från frontpanelen. Ställ receivern på ett annat ställe.

Ställ in fjärrstyrningskoden korrekt med hjälp av “LISTA ÖVER FJÄRRSTYRNINGSKODER” i slutet av denna bruksanvisning.

Prova att ställa in en annan kod för samma fjärrkontroll med hjälp av “LISTA ÖVER FJÄRRSTYRNINGSKODER” i slutet av denna bruksanvisning.

Kontrollera antennanslutningarna. Försök med att använda en riktad FM-antenn av hög kvalitet.

Använd metoden för manuell stationsinställning.

Justera antennens position för att eliminera flervägs interferens.

Använd metoden för manuell stationsinställning.

Lagra stationerna i förval igen.

Se till att AM-ramantennen är ordentligt ansluten och rikta den för bästa mottagning.

Använd metoden för manuell stationsinställning.

Använd en utomhusantenn och en jordledning. Det hjälper till en viss del, men det är svårt att få bort allt brus.

FELSÖKNING

Se sidan

—

19 34

—

YTTERLIGARE

INFORMATION

Svenska

Page 70

ÅTERSTÄLLNING AV FABRIKSFÖRVALEN

Om du av någon anledning skulle vilja återställa alla parametrar för receivern, så gör följande. Denna procedur återställer ALLA parametrar fullständigt, inklusive SET MENU, nivå, tilldelning och stationsförval.

Försäkra dig om att receivern står i beredskapsläge (standby).

STANDBY /ON

FM/AMPRESET/TUNING

SEARCH MODE

l PROGRAM h

STRAIGHT

SPEAKERSPHONES

EFFECT

TONE CONTROL

BASS/TREBLE

SILENT CINEMA

1,4

1,3 2

1 Ställ receivern i strömberedskap, tryck in och

håll STRAIGHT (EFFECT) på frontpanelen intryckt och tryck samtidigt på strömbrytaren STANDBY/ON.

Menyn avancerade inställningar visas på frontpanelens display.

STRAIGHT

Håll intryck och tryck på

EFFECT

För att avbryta nollställningsproceduren utan att göra några ändringar, tryck på STANDBY/ON.

2 Tryck lämpligt antal gånger på

PROGRAM l / h för att gå till “PRESET” på menyn.

l PROGRAM h

3 Tryck på STRAIGHT (EFFECT) för att välja

önskad inställning.

RESET För att återställa receivern till

fabriksförvalen.

CANCEL För att avbryta utan att göra några

ändringar.

VOLUME

l PRESET/TUNING/CH h

MEMORY

TUNING MODE

A/B/C/D/E

DISPLAY
