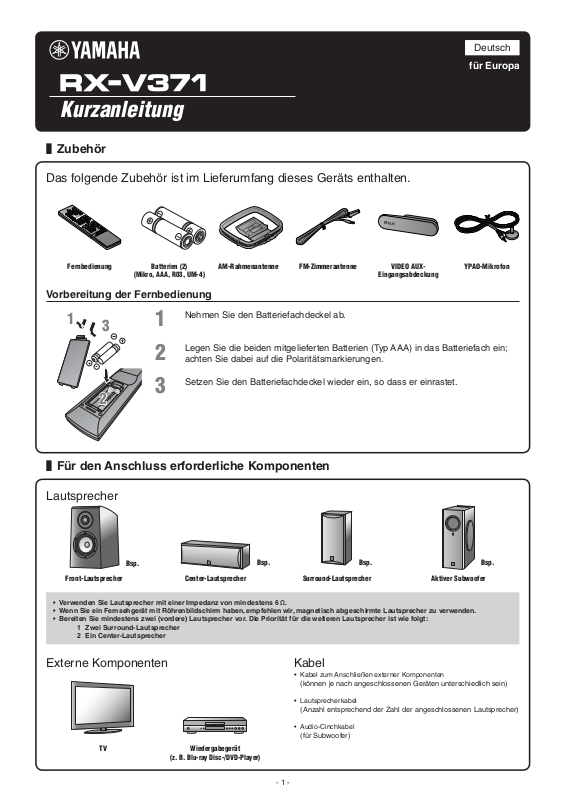

Yamaha RX-V371 Quick Reference Guide [de]
Kurzanleitung
Zubehör
■
Das folgende Zubehör ist im Lieferumfang dieses Geräts enthalten.
PUSH
Deutsch
für Europa
Fernbedienung
Batterien (2)
(Mikro, AAA, R03,
UM-4)
AM-Rahmenantenne
FM-Zimmerantenne VIDEO AUX-
Vorbereitung der Fernbedienung
1
3
3
Nehmen Sie den Batteriefachdeckel ab.
1
Legen Sie die beiden mitgelieferten Batterien (Typ AAA) in das Batteriefach ein;
2
achten Sie dabei auf die Polaritätsmarkierungen.
Setzen Sie den Batteriefachdeckel wieder ein, so dass er einrastet.
3
2
2
Für den Anschluss erforderliche Komponenten
■
Lautsprecher
Eingangsabdeckung
YPAO-Mikrofon
Bsp.
Front-Lautsprecher
• Verwenden Sie Lautsprecher mit einer Impedanz von mindestens 6 Ω.
• Wenn Sie ein Fernsehgerät mit Röhrenbildschirm haben, empfehlen wir, magnetisch abgeschirmte Lautsprecher zu verwenden.
• Bereiten Sie mindestens zwei (vordere) Lautsprecher vor. Die Priorität für die weiteren Lautsprecher ist wie folgt:
1 Zwei Surround-Lautsprecher
2 Ein Center-Lautsprecher
Center-Lautsprecher
Externe Komponenten
TV
Wiedergabegerät
(z. B. Blu-ray Disc-/DVD-Player)
Bsp. Bsp.
Surround-Lautsprecher
Kabel
• Kabel zum Anschließen externer Komponenten
(können je nach angeschlossenen Geräten unterschiedlich sein)
• Lautsprecherkabel
(Anzahl entsprechend der Zahl der angeschlossenen Lautsprecher)
• Audio-Cinchkabel
(für Subwoofer)
- 1 -
Aktiver Subwoofer
Bsp.
5
Installation und Anschließen vor der ersten Verwendung des Geräts.
1
2
3
4
1
1
2
3
4
Erläuterungen zum Anschließen für die einzelnen Nummern finden Sie unten.
TV
2
4
Dieses Gerät
Front-
Lautsprecher R
3
BD-/DVD-Player
(Recorder)
Front-Lautsprecher L
Center-Lautsprecher
Surround-
1
Lautsprecher anschließen
1
Fernsehgerät anschließen
2
Lautsprecher L
Subwoofer
1
Surround-
Lautsprecher R
Wiedergabegerät anschließen (z.B. BD/DVD-Player/Recorder)
3
Netzkabel anschließen und Gerät einschalten
4
Richten Sie nach der Installation und dem Anschließen die Lautsprecherparameter
automatisch ein
5
.
- 2 -
1
FRONT
KERS
CENTER
SURROUND
SPEAKE
Lautsprecher anschließen
1
Surround-Lautsprecher
R L
ANTENNA
FM
GND
AM
CENTER
SURROUND
SUBWOOFER
Subwoofer Center-Lautsprecher
Front-Lautsprecher
SPEAKERS
FRONT
R L
Anschließen der Front-Lautsprecher
3
Vorsicht:
• Trennen Sie das Netzkabel dieses Geräts von der
Stromversorgung, bevor Sie die Lautsprecher anschließen.
• Lautsprecherkabel bestehen allgemein aus zwei parallelen,
isolierten Leitern. Einer dieser Leiter ist zur Kennzeichnung
der Polarität durch eine andere Farbe oder einen Streifen
markiert. Verbinden Sie den farblich (oder durch einen
Streifen) gekennzeichneten Leiter an diesem Gerät und an
den Lautsprechern mit der Klemme „+“ (positiv, rot) und den
anderen Leiter mit der Klemme „–“ (minus, schwarz).
• Achten Sie darauf, dass die Leitungsadern des
Lautsprecherkabels nichts berühren und nicht mit den
Metallflächen am Gerät in Kontakt kommen. Dadurch könnten
das Gerät oder die Lautsprecher beschädigt werden. Im Fall
eines Kurzschlusses wird die Meldung „CHECK SP WIRES!“
auf dem Frontblende-Display angezeigt, wenn das Gerät
einschaltet wird.
Anschließen des Center-Lautsprechers /
der Surround-Lautsprecher
1
3
2
2
1
4
Entfernen Sie an den Enden der
1
Lautsprecherkabel ca.10mm Isolation, und
verdrillen Sie die blanken Drähte jedes Leiters
fest, so dass sie keinen Kurzschluss verursachen
können.
Lockern Sie die Lautsprecher-Schraubklemmen.
2
Führen Sie den blanken Leiterdraht des
3
Lautsprecherkabels in die seitliche Öffnung der
Klemme ein.
Ziehen Sie die Schraubklemme fest.
4
Drücken Sie den Hebel der Lautsprecherklemme
1
nach unten.
Führen Sie das Ende des Lautsprecherkabels in
2
die Klemme ein.
Drücken Sie den Hebel der Klemme wieder nach
3
oben, um das Lautsprecherkabel zu fixieren.
Anschließen des Subwoofers
Verbinden Sie die Eingangsbuchse am
1
Subwoofer über ein Cinch-Audiokabel mit der
SUBWOOFER-Buchse dieses Geräts.
Nehmen Sie am Subwoofer die folgenden
2
Lautstärkeeinstellungen vor:
- 3 -
Lautstärke: Bringen Sie den Lautstärkeregler etwa in die
Mittelstellung (oder etwas darunter).
Übergangsfrequenz (sofern vorhanden): Stellen Sie den
Regler auf Maximum.
CROSSOVER/
VOLUME
MIN MAX
Beispieleinstellungen am Subwoofer
HIGH CUT
MIN MAX
