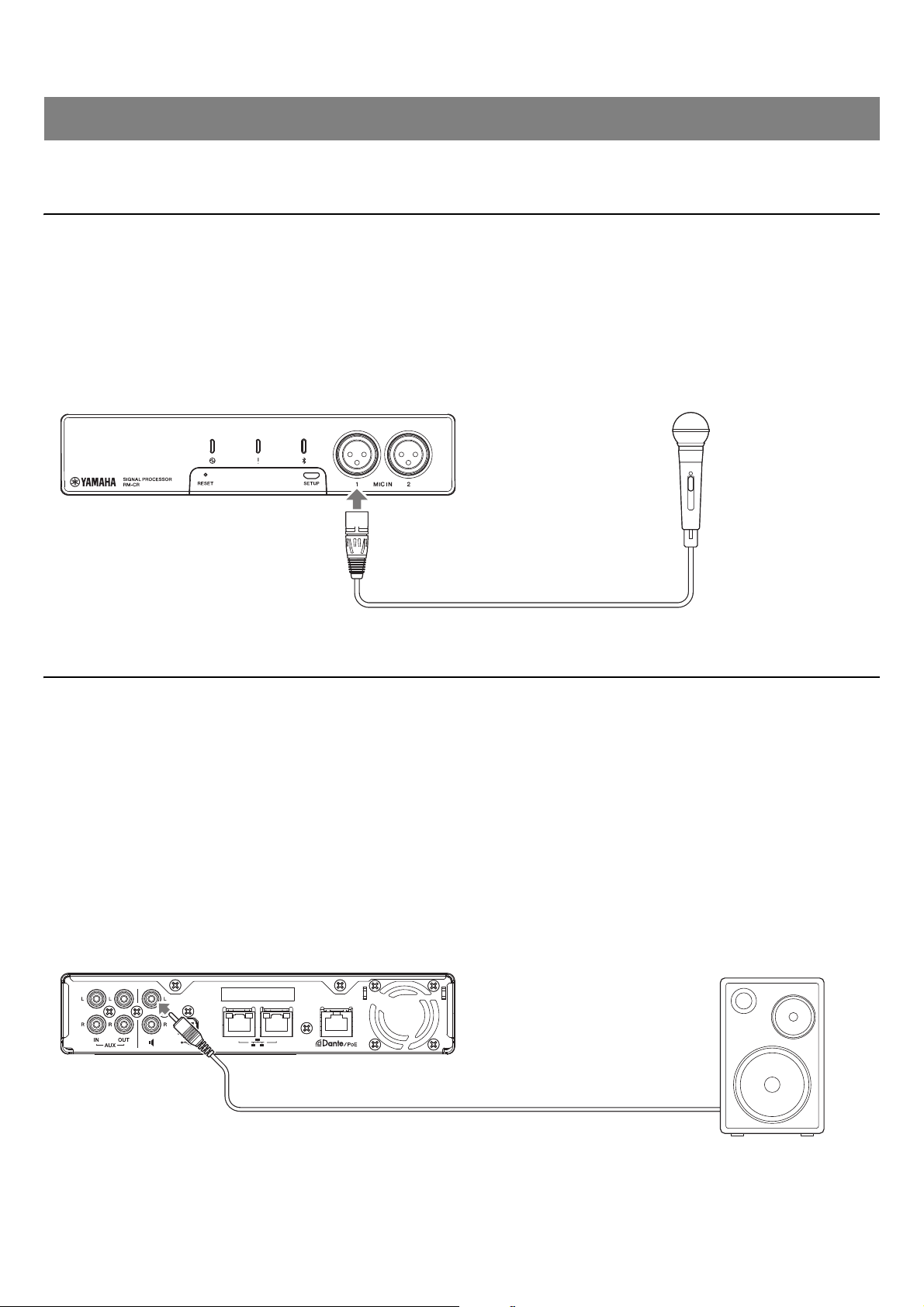

CONNEXION D'APPAREILS D'EXTENSION .....................................................................................................................16
Connexion d'un microphone portable.................................................................................................................................................... 16
Connexion d'un haut-parleur avec amplificateur intégré ....................................................................................................................... 16
INTERFACE GRAPHIQUE WEB.........................................................................................................................................17
Structure de RM-CR Device Manager................................................................................................................................................... 17

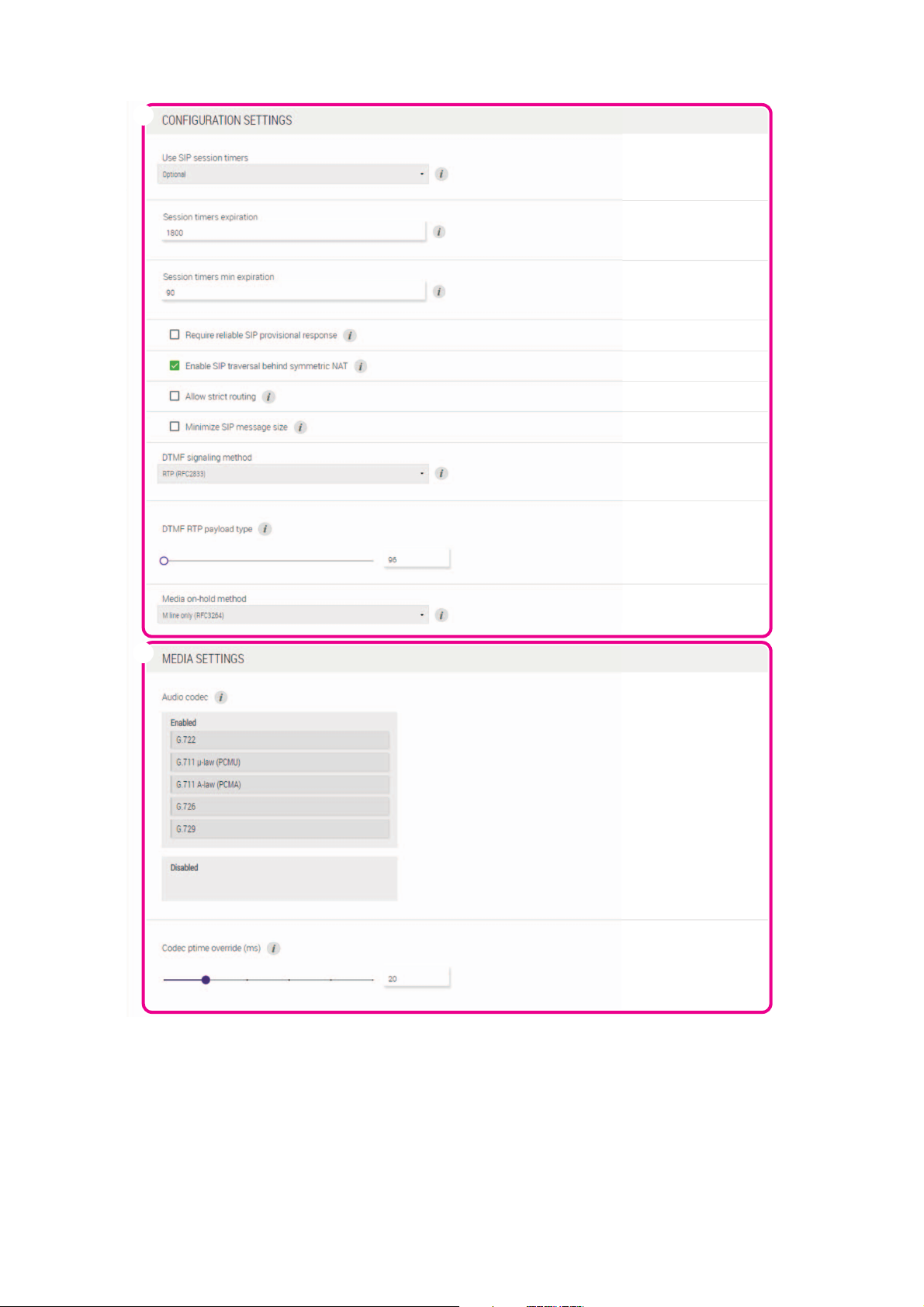

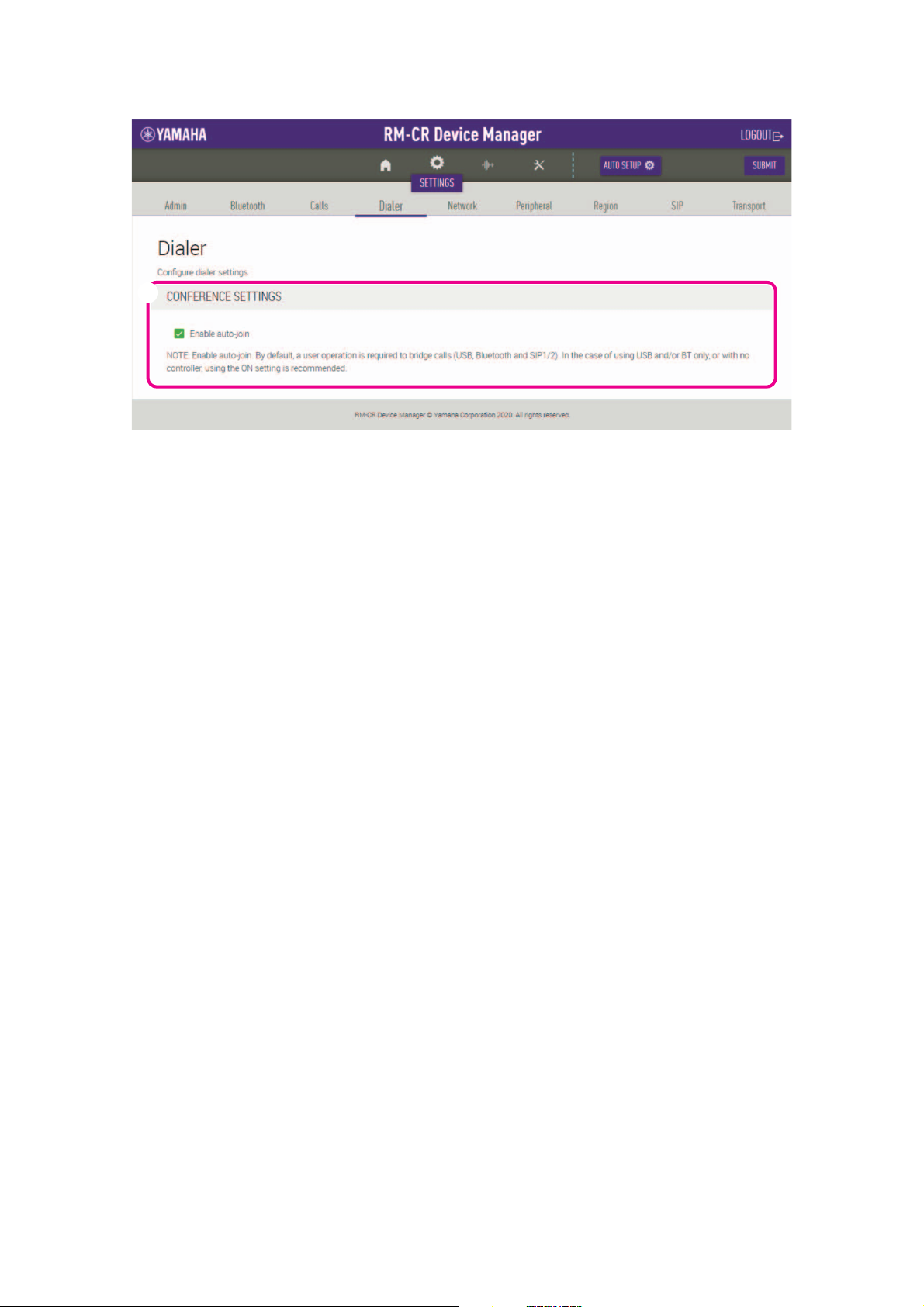

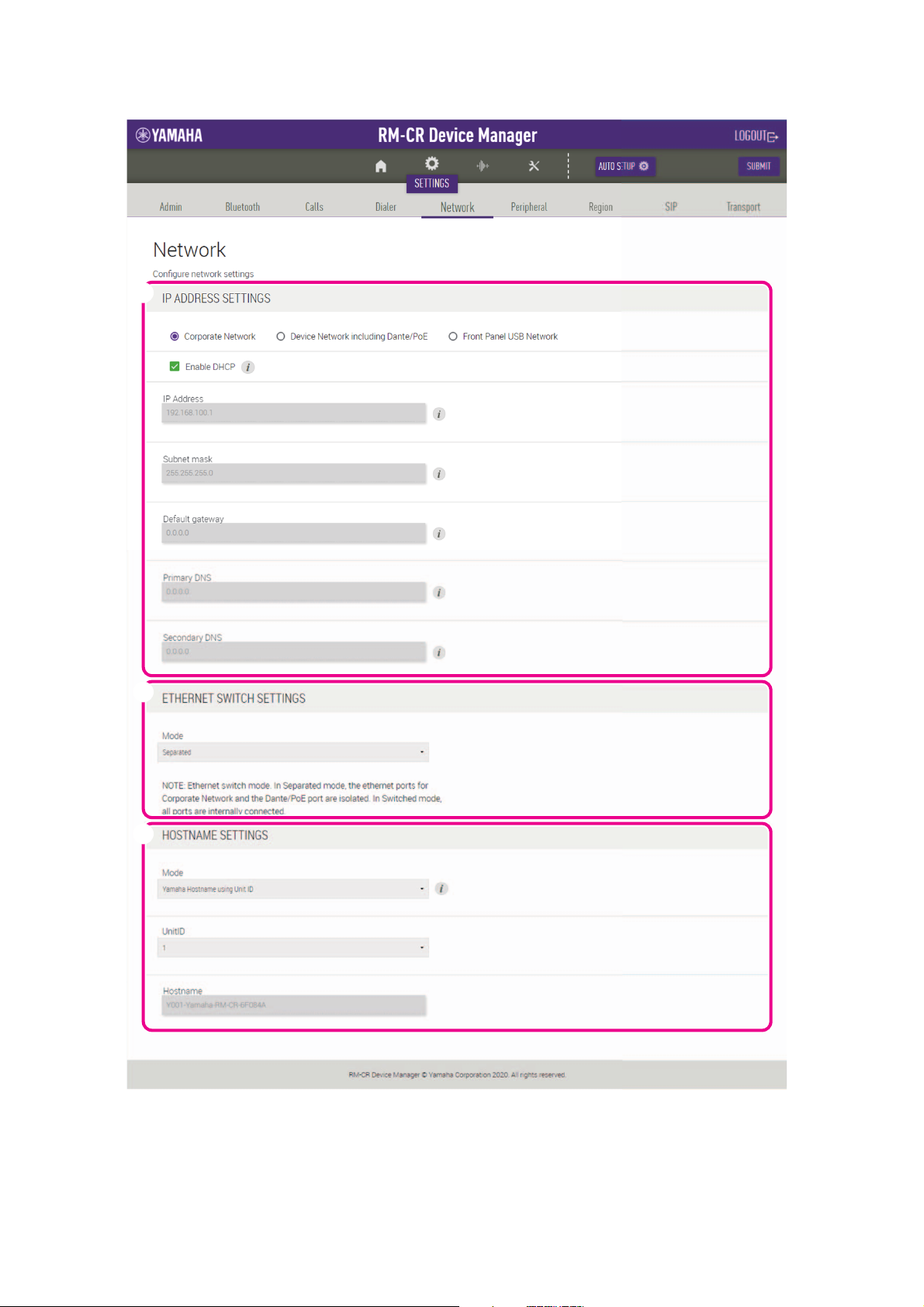

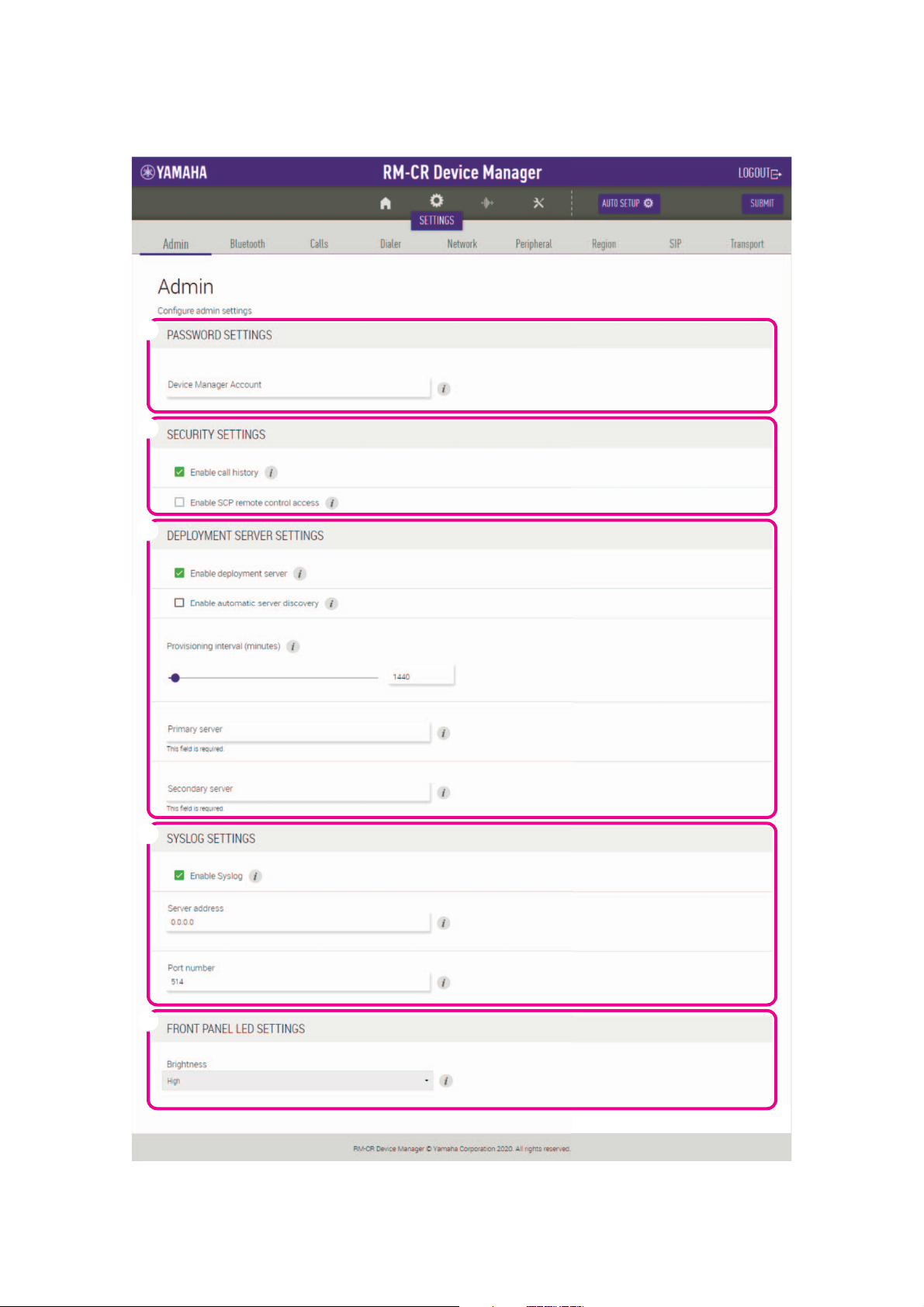

Fonctions de RM-CR Device Manager.................................................................................................................................................. 19
Liste des journaux d'alertes................................................................................................................................................................... 43

INTRODUCTION

Merci d'avoir acheté le processeur de signaux RM-CR de Yamaha. Ce document fournit des informations détaillées sur la configuration, les fonctions et les caractéristiques techniques du produit, ainsi que sur l'interface graphique Web. Pour une utilisation correcte et en toute sécurité de ce produit, prenez soin de lire attentivement ce manuel, ainsi que le manuel d'installation du RM-CR (fourni avec le produit).

Avis

• Les illustrations et les captures d'écran figurant dans ce manuel servent uniquement à expliciter les instructions.
• Les noms de société et les noms de produit mentionnés dans ce manuel sont des marques commerciales ou des marques déposées de leurs sociétés respectives.
• Nous n'avons de cesse d'améliorer les logiciels de nos produits. Il est possible de télécharger la dernière version sur le site Web de Yamaha.
• Ce document repose sur les dernières caractéristiques techniques au moment de la publication. Il est possible de télécharger la dernière version sur le site Web de Yamaha.
• La reproduction de ce manuel, en tout ou en partie, sans autorisation préalable est interdite.
1
RM-CR

CONFIGURATION

RM-CG
SWR2311P-10G
RM-CR
VXL1-16P
1ère unité 2e unité
Pour pouvoir utiliser cette unité, vous devez la configurer. Tout d'abord, connectez cette unité aux périphériques, puis procédez à sa configuration à l'aide de l'interface graphique Web.

Connexion aux périphériques

Cette unité est l'un des composants de la solution de communication ADECIA complète et personnalisable. Reportez-vous au schéma ci-dessous pour connecter cette unité aux périphériques à l'aide de câbles LAN.
IMPORTANT: Un commutateur DIP permettant de spécifier les réglages est disponible à l'arrière de chaque VXL1-16P. Avant de
brancher les câbles LAN, réglez les commutateurs DIP comme illustré ci-dessous. Les réglages des commutateurs DIP des deux unités ne doivent pas être identiques.
2
RM-CR
L'ADECIA utilise PoE ou PoE+ en tant que système de fourniture/réception de l'alimentation. Par ailleurs, Dante est utilisé comme
Ordinateur
Câble USB
format de connexion.
ATTENTION : Lorsque vous débranchez le câble LAN du port Dante/PoE, patientez au moins cinq secondes avant de le reconnecter.
Sinon, des dommages ou des dysfonctionnements risquent de se produire.
: Dans le cas d'un réseau Dante, n'utilisez pas la fonction EEE* du commutateur réseau. Bien que les réglages mutuels
de consommation de l'alimentation soient ajustés automatiquement entre les commutateurs prenant en charge la fonction EEE, certains commutateurs ne le font pas correctement. Par conséquent, la fonction EEE du commutateur risque d'être activée de manière inappropriée sur le réseau Dante, ce qui pourrait affecter les performances de synchronisation de l'horloge et couper le son. Veuillez dès lors garder les points suivants à l'esprit :
• Si vous utilisez des commutateurs gérés, désactivez la fonction EEE sur tous les ports utilisés pour Dante. N'utilisez pas un commutateur qui ne vous permet pas de désactiver la fonction EEE.
• Si vous utilisez des commutateurs non gérés, n'utilisez pas des commutateurs prenant en charge la fonction EEE. La fonction EEE de ces commutateurs ne peut pas être désactivée.
* Fonction EEE (Energy-Efficient Ethernet) : technologie qui réduit la consommation d'électricité des appareils Ethernet
en période de faible utilisation du réseau ; également appelée Green Ethernet ou IEEE802.3az.

Configuration à l'aide de l'interface graphique Web

Après avoir connecté cette unité à des périphériques, configurez-la à l'aide de l'interface graphique Web « RM-CR Device Manager ».
Préparez les éléments suivants.
• Ordinateur
• Câble USB de type A-micro B (inclus avec l'unité)
1.
Vérifiez que cette unité et tous les périphériques ont été mis sous tension.
2.
Connectez l'unité et l'ordinateur à l'aide d'un câble USB de type A-micro B.
3.
Lancez un navigateur (Google Chrome ou Safari) sur l'ordinateur et tapez « 172.16.0.1 » dans la barre d'adresses.
La première fenêtre de connexion de RM-CR Device Manager apparaît.
RM-CR
3
4.
Cliquez sur le bouton [SIGN UP] (S'inscrire) dans la première fenêtre de connexion.
5.
Spécifiez un mot de passe dans la fenêtre de configuration du mot de passe, puis cliquez sur le bouton [SUBMIT] (Envoyer).
6.
Tapez le mot de passe dans la fenêtre de connexion, puis cliquez sur le bouton [LOGIN] (Connexion).
L'assistant démarre.
4
RM-CR
7.
Suivez les instructions de l'assistant pour poursuivre la configuration.
[1. WELCOME] (Bienvenue)
Cliquez sur le bouton [NEXT] (Suivant).
[2. REGISTER YOUR PERIPHERAL DEVICE] (Enregistrer votre périphérique)
1 Cliquez sur le bouton [SEARCH] (Rechercher).
Les périphériques sont détectés et affichés dans la liste.
NOTE : Si aucun périphérique n'est détecté, vérifiez de nouveau les connexions des câbles LAN. Pour les unités VXL1-16P, vérifiez
de nouveau les réglages des commutateurs DIP. (Reportez-vous à la page 2.)
5
RM-CR
2 Vérifiez que l'indication [connected] (connecté) apparaît sous [Status] (Statut) pour tous les périphériques, puis cliquez sur
le bouton [NEXT].
[3. LOCATE PERIPHERAL DANTE SPEAKERS] (Localiser les haut-parleurs Dante)
Configurez [Position] pour chaque haut-parleur sur [Left] (Gauche) ou [Right] (Droite) en fonction de la position de montage réelle, puis cliquez sur le bouton [NEXT].
NOTE : Si vous cliquez sur (bouton Identify) sur la droite, sous [Hostname] (Nom d'hôte), le voyant du haut-parleur
correspondant clignote, ce qui vous permet de vérifier la position de montage.
6
RM-CR
[4. EXECUTE AUTOMATIC AUDIO TUNING] (Exécuter l'accordage audio automatique)
1 Cliquez sur le bouton [EXECUTE] (Exécuter).
La fenêtre change et l'accordage audio automatique démarre.
IMPORTANT: Pour une précision supérieure, évitez autant que possible de faire du bruit pendant l'accordage.
NOTE : Le son est émis depuis les haut-parleurs pendant l'accordage.
7
RM-CR
2 Confirmez la fin de l'accordage, puis cliquez sur le bouton [NEXT].
[5. READY TO USE] (Prêt pour utilisation)
Cliquez sur le bouton [CLOSE] (Fermer).
La configuration est à présent terminée.
8
RM-CR

COMMANDES ET FONCTIONS

1
4
2 3

Panneau avant

1 Voyant (Alimentation)
Condition Voyant d'alimentation Statut de l'unité
Câble LAN branché sur le port Dante/PoE Vert fixe En fonctionnement Câble LAN branché sur le port Dante/PoE Vert clignotant Démarrage
Vert clignotant rapide Alimentation fournie insuffisante
2 Voyant (Statut)
Condition Voyant de statut Statut de l'unité
Clic sur le bouton Identify dans l'interface
graphique Web
Mise à jour du microprogramme Blanc clignotant rapide Microprogramme en cours de mise à jour
Rouge clignotant Une erreur est survenue – Rouge clignotant rapide Une erreur grave est survenue
NOTE : Les erreurs, qu'elles soient graves ou non, sont enregistrées dans le journal d'alertes. Pour plus de détails, reportez-vous à
la page 43.
Blanc clignotant Réponse (à la fonction Identify)
3 Bouton/voyant (Bluetooth®)
Condition
Établissement de la connexion Bluetooth Bleu lumineux
Bluetooth activé dans l'interface graphique Web Bleu faiblement allumé
Pression longue sur le bouton/voyant Bluetooth
(lorsque le Bluetooth est activé) pendant au moins
4 secondes
Bluetooth non activé dans l'interface graphique Web
Voyant Bluetooth
Établissement de la connexion Bluetooth en
(bien qu'il soit possible d'utiliser le Bluetooth)
Bleu clignotant rapide En attente d'appairage/appairage en cours
Éteint Utilisation du Bluetooth impossible
Statut de l'unité
cours
Non connecté
4 Bouton RESET (Réinitialiser)
Condition Voyant de statut Statut de l'unité
Bouton RESET enfoncé entre 4 et moins de
Bouton RESET enfoncé entre 8 et moins de
8 secondes, puis relâché
12 secondes, puis relâché
Bleu clignotant deux fois par
(en cas de pression longue ou
Bleu clignotant trois fois par
(en cas de pression longue ou
seconde
de réinitialisation)
seconde
de réinitialisation)
En attente de réinitialisation/réinitialisation en
En attente de réinitialisation/réinitialisation en
Paramètres liés au réseau
cours
Tous les paramètres
cours
NOTE : Utilisez un objet à pointe fine, tel qu'une broche d'éjection, pour appuyer sur le bouton RESET.
9
RM-CR

Panneau arrière

1 2
1 Voyants du port réseau (port réseau)
Voyant du port réseau Statut de l'unité
Voyant de gauche allumé en vert Liaison activée Voyant de gauche vert clignotant Transfert de données
Voyant de gauche éteint Liaison désactivée
Voyant de droite allumé en vert Vitesse de connexion : Liaison 1000M
Voyant de droite éteint Vitesse de connexion : Liaison 10M/Liaison 100M
2 Voyants du port réseau (port Dante/PoE)
Voyant du port réseau Statut de l'unité
Voyant de gauche allumé en vert Liaison activée Voyant de gauche vert clignotant Transfert de données
Voyant de gauche éteint Liaison désactivée Voyant de droite allumé en vert Fonctionnement de l'horloge de mots du périphérique (maître) Voyant de droite vert clignotant Agit en tant qu'horloge de mots maître
Voyant de droite orange clignotant Horloge de mots déverrouillée
10
RM-CR

CONNEXION DES APPAREILS DE COMMUNICATION

Ordinateur
Câble USB
Les exemples suivants présentent une connexion à un appareil de communication.

Connexion d'un ordinateur

Préparez les éléments suivants.
• Ordinateur
• Câble USB de type A-B (inclus avec l'unité)
NOTE : Il n'est pas nécessaire d'installer un pilote USB.
1.
Connectez l'unité et l'ordinateur à l'aide d'un câble USB.
Voilà qui met fin à la connexion. En vous référant aux pages suivantes, vérifiez qu'une connexion appropriée peut être établie.
NOTE : Les fenêtres peuvent varier en fonction de l'ordinateur.
11
RM-CR
[Pour Windows]
Ouvrez le panneau de commande du son et vérifiez que [Yamaha RM-CR] est configuré sur [Default Device] (Appareil par défaut) dans les onglets [Playback] (Reproduction) et [Recording] (Enregistrement). Sinon, sélectionnez [Yamaha RM-CR], cliquez sur [Set Default] (Définir par défaut), puis cliquez sur [OK].
NOTE : Réglez la sensibilité du microphone (volume d'entrée) selon les besoins. Sélectionnez [Yamaha RM-CR] dans l'onglet
[Recording], puis cliquez sur [Properties] (Propriétés) pour ouvrir la fenêtre [Echo Cancelling Speakerphone Properties] (Propriété du haut-parleur d'annulation de l'écho). Cliquez sur l'onglet [Levels] (Niveaux) pour afficher l'ajusteur.
12
RM-CR
[Pour macOS]
Ouvrez les préférences [Sound] (Son) et vérifiez que [Yamaha RM-CR] est sélectionné dans les onglets [Output] et [Input]. Sinon, cliquez sur [Yamaha RM-CR].
NOTE : Réglez la sensibilité du microphone (volume d'entrée) selon les besoins. L'ajusteur est disponible dans l'onglet [Input].
13
RM-CR
