CL/QL 系列 V4.5 补充说明书
本补充说明书主要介绍了 CL5/CL3/CL1 和 QL5/QL1 的固件 V4.5 中增加或更改的主要功能。
请与 CL5/CL3/CL1 和 QL5/QL1 V4 的使用说明书和参考手册结合使用本文档。
CL/QL Editor V4.5 补充说明书
本补充说明书主要介绍了 CL/QL Editor V4.5 中增加或更改的主要功能。
注
• 本补充说明书中的内容参考 CL5。
• 切记，示例画面中显示的某些通道和推子不存在于 CL3/CL1 或 QL5/QL1 上，并且不会显示这些画面。
ZH
目录
支持 Rio3224-D2/Rio1608-D2 .................................................... 3
支持 Dante Domain Manager .................................................... 4
CL 系列和 QL 系列................................................................................................... 4
Rio3224-D2/Rio1608-D2 （V1.10 或以上版本）..................................................... 5
关于警报 （R 系列）................................................................................................. 5
指示升级 ..................................................................................... 6
支持的设备 REMOTE 图标 ....................................................................................... 6
REMOTE CONTROL STATUS 指示 .......................................................................... 6
I/O DEVICE 画面的 SYSTEM/SYNC 指示................................................................. 7
当 CONSOLE ID 设置为 OFF （CONSOLE ID=0）时的 NOT CTRL 指示 .................. 7
目录
信息
该产品使用开源软件。
有关许可的信息，请参见已下载文件中的 *** （产品名称） _OSSLicense_e.pdf。
2
V4.5 补充说明书
支持 Rio3224-D2/Rio1608-D2
现支持 Rio3224-D2 和 Rio1608-D2 用作远程可控设备。
I/O 页面
支持 Rio3224-D2/Rio1608-D2
1
1 REMOTE ONLY 按钮
将该按钮设置为 ON 可禁用 Rio3224-D2/Rio1608-D2 单元的面板操作，仅可远程控
制。 REMOTE ONLY 按钮的操作 （选择 ON 或 OFF）仅可在 REMOTE HA SELECT 画面
的控制台上将 WITH RECALL 按钮设置为 ON。
3
V4.5 补充说明书
支持 Dante Domain Manager
支持 Dante Domain Manager
现支持 Dante Domain Manager （DDM）。
CL 系列和 QL 系列
当网络中存在 DDM 服务器或注册域名时，DANTE DOMAIN MANAGER 部分显示在 DANTE
SETUP 画面的顶部。
1 2 3
1 STATE
显示域名的状态。
• Domain ：域名已注册
• Disconnected ：域名已注册，未连接到 DDM 服务器
• Unmanaged ：域名未注册
2 LO CAL
显示当前操作设备上的 Dante 设置 （包括 DANTE PATCH 设置）的访问状态。
• Read Write ：可编辑
• Read Only ：不可编辑
3 REMOTE
显示外部 Dante 设备的 Dante 设置的访问状态。
•Operator ：可编辑
•Guest ：可读，不可编辑
• None ：不可读，不可编辑
根据 REMOTE 设置的不同显示画面将改变。
• I/O DEVICE 画面
• DA N TE PAT C H 画面、DANTE SETUP DEVICE MOUNT 画面
4
V4.5 补充说明书
支持 Dante Domain Manager
Rio3224-D2/Rio1608-D2 （V1.10 或以上版本）
Rio3224-D2/Rio1608-D2 需要固件 V1.10 或以上版本才可注册带 DDM 的域名。
INFORMATION – REPORT 画面
注册域名
* 本地访问 = 仅可读，远程访问 = 无
无 DDM 服务器
DDM_CONNECT_STATE
1
显示网络中连接到 DDM 服务器的状态。
• CONNECTED ：该设备已连接到网络中的 DDM 服务器。
• DISCONNECTED ：网络中无 DDM 服务器。
2 DDM_DOMAIN_KIND
显示 DDM 域名的注册状态。
•DOMAIN ：DDM 域名已注册
• UNMANAGED ：DDM 域名未注册
3 DDM_DOMAIN_UUID
显示注册 DDM 域名时适用域名的 UUID。
该设备未注册域名时，显示 FF–FF–FF–FF–FF–FF–FF–FF–FF–FF–FF–FF–FF–FF–FF–FF。
4 DDM_LOCAL_ACCESS
显示设备的 Dante 设置 （包括 DANTE PATCH 设置）的访问状态。
• READ_WRITE ：可编辑
• READ_ONLY ：不可编辑
5 DDM_REMOTE_ACCESS
显示访问外部 Dante 设备的 Dante 设置的状态。
• OPERATOR ：可编辑
（但是，Rio3224-D2/Rio1608-D2 设备的操作不可用）
•GUEST ：可读，不可编辑
•NONE ：不可读，不可编辑
INFORMATION – DANTE 画面
注册域名时：
DDM 指示显示在 DANTE 画面右侧的顶部。
也会显示 R/W 指示或 R/O 指示，取决于 DDM 服务器的 LOCAL CONTROLLER ACCESS
设置。
* LOCAL CONTROLLER ACCESS = Read Write
* LOCAL CONTROLLER ACCESS = Read Only
当本地访问设置为 “Read Only” 时，更改 Rio3224-D2/Rio1608-D2 设备上的 DANTE 设置
（UNIT ID、 SECONDARY PORT）将导致出现以下弹出消息。
已注册 DDM 域名时，取消注册域名将导致 DISC 指示显示于画面右上角。另外，如果已注
册 DDM 域名而未连接到 DDM 服务器，也会显示 DISC 指示。
关于警报 （R 系列）
在 R 系列中，除了 Rio3224-D2/Rio1608-D2 （Rio3224-D、 Rio1608-D、 Ri8-D、 Ro8-D 和
RSio64-D）之外，当 DDM 服务器的 LOCAL CONTROLLER ACCESS 设置设为 “Read
Only” 时，如果 DIP 开关或旋转开关的设置与 Dante 设置不同，则同时亮起绿色和红色的
SYSTEM 指示灯。在这种情况下，将 DDM 服务器的 LOCAL CONTROLLER ACCESS 设置
为 “Read Write”。
5
V4.5 补充说明书
指示升级
指示升级
该更新改进了一些指示内容，使安装设备的状态和远程控制可用性更易于理解。

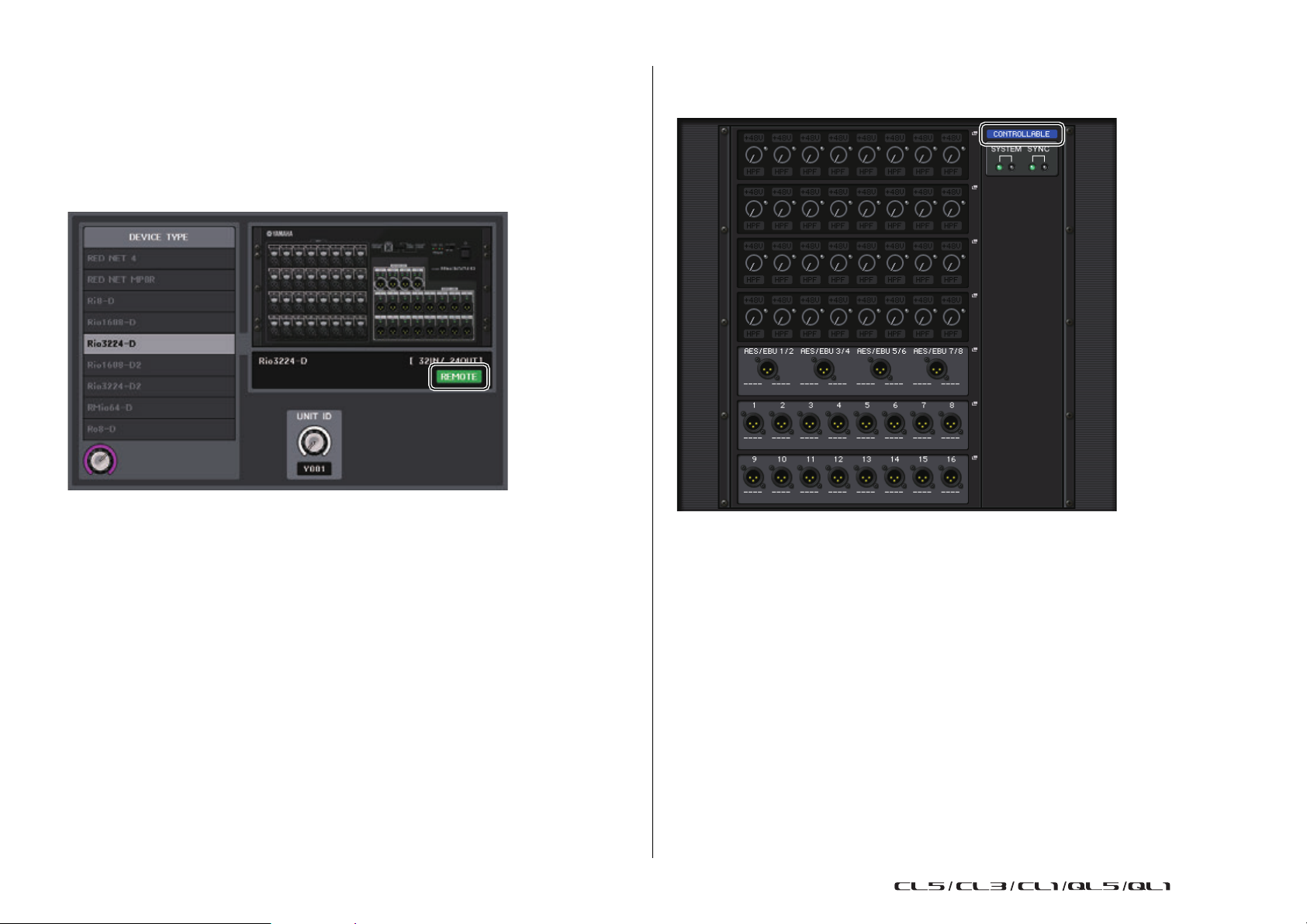

支持的设备 REMOTE 图标
REMOTE 图标显示于支持远程控制的设备上。
支持的设备：
• Rio3224-D/Rio1608-D
• Rio3224-D2/Rio1608-D2
• Ri8-D/Ro8-D
• QL1/QL5
• Tio1608-D
•RED NET 4
•RED NET MP8R
• RMio64-D
• RSio64-D
• ULXD4D/ULXD4Q
• ULXD4/QLXD4/AXT400
REMOTE CONTROL STATUS 指示
REMOTE CONTROL STATUS 指示显示于所有支持远程控制的设备上。
6
V4.5 补充说明书
指示升级
错误
信息

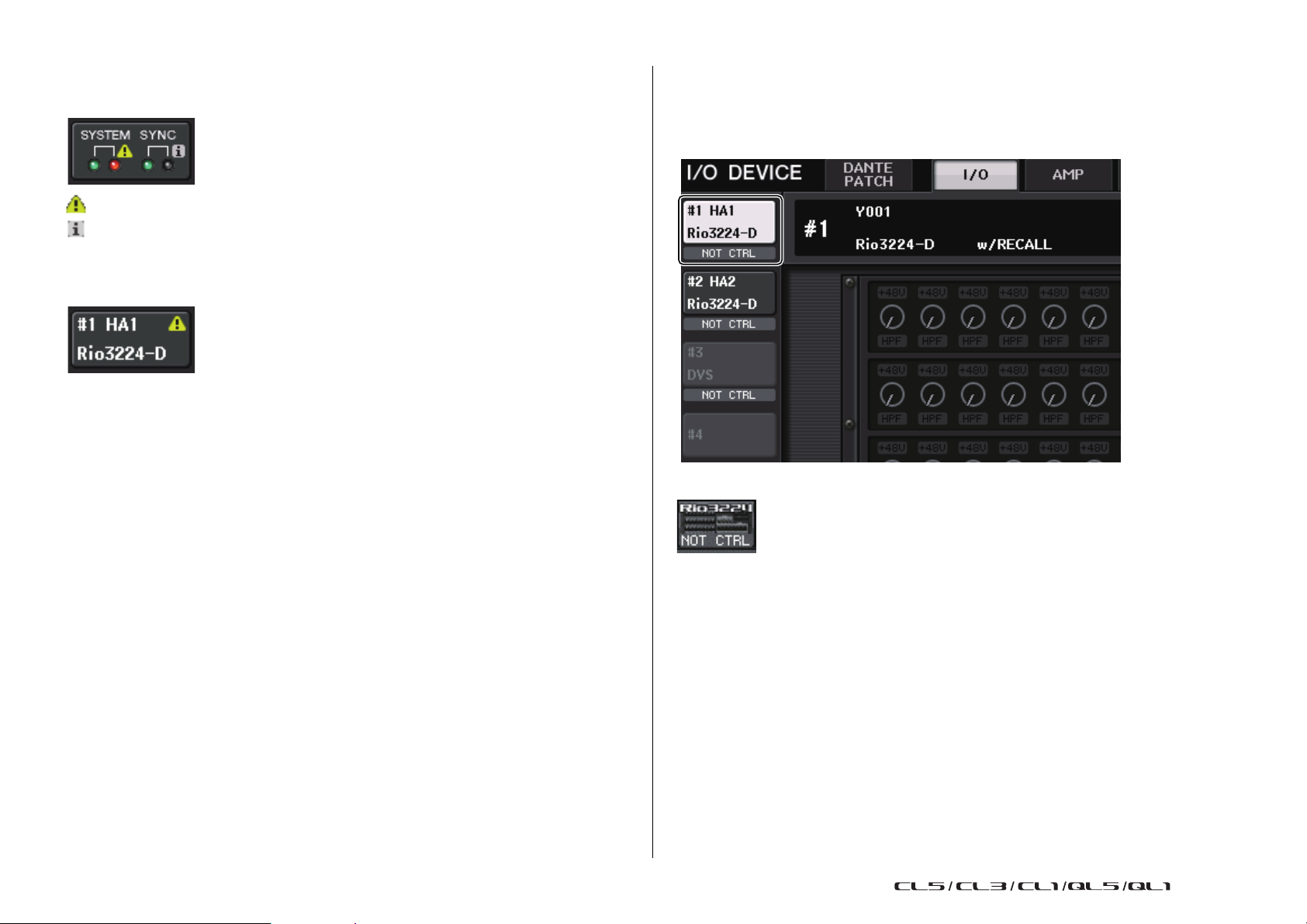

I/O DEVICE 画面的 SYSTEM/SYNC 指示
现在显示错误和信息图标以快速确认系统状态和同步状态。
当触摸这些图标时，错误和信息的详情显示于画面底部。
当 SYSTEM 或 SYNC 发生错误时， Error 图标将显示于画面切换按钮的右上角。
当 CONSOLE ID 设置为 OFF （CONSOLE ID=0）时的 NOT CTRL 指示
当 DANTE SETUP 画面中的 CONSOLE ID 选择按钮设置为 OFF 时，每个设备的画面切换按
钮会如下显示 NOT CTRL 指示。
NOT CTRL 指示也显示于 DANTE PATCH 画面的图标上。
7
V4.5 补充说明书
Yamaha Pro Audio global website
http://www.yamahaproaudio.com/
Yamaha Downloads
http://download.yamaha.com/
Manual Development Group
© 2018 Yamaha Corporation
Published 02/2018 CS-A0
