Yamaha QL5, QL1 User Manual [pt]

Download

Manual do Proprietário

Mantenha este manual para referência futura.

Sumário

PRECAUÇÕES .................................... 5

Introdução ....................................... 8

Acessórios ..........................................................8

Sobre o software utilitário ..................................8

Sobre atualizações de firmware .......................... 8

Sobre o Manual do Proprietário .........................8

Convenções usadas neste manual ......................8

Visão geral da série QL .................... 9

Recursos ............................................................9

Sobre os modelos ............................................10

Controles e funções ....................... 11

Painel superior .................................................11

Painel frontal....................................................15

Painel traseiro ..................................................16

Tela sensível ao toque ................... 18

Operações básicas da tela sensível ao toque..... 18

Interface de usuário na tela ..............................18

Exibindo a tela sensível ao toque...................... 20

Usando os botões de ferramenta...................... 21

Guia Rápido ................................... 34

Conectando os dispositivos..............................34

Definindo os canais de entrada ........................35

Enviando um sinal do canal de entrada

para o barramento STEREO .......................36

Aplicando equalizador/dinâmica ......................36

Definindo os canais de saída ............................37

Usando o GEQ .................................................37

Usando o Automixer ........................................38

Aplicando efeitos .............................................38

Alterando as configurações de patch................40

Agrupando e ligando .......................................41

Usando o talkback (retorno).............................41

Roteando o oscilador para um canal

de saída ....................................................42

Usando memórias de cena ...............................42

Gravando e reproduzindo áudio usando uma

unidade flash USB .....................................43

Salvando e carregando as configurações

da unidade................................................44

Outras funções............................... 45

Ajustando o brilho da tela sensível ao

toque, as lâmpadas e outros indicadores ...45

Definindo a data e hora do relógio interno.......45

Inicializando a unidade com as configurações

padrão de fábrica......................................46

Ajustando os faders (função de calibração).......46

Solução de problemas.................... 48

Operação básica da série QL.......... 22

Controlando os canais selecionados

(seção Selected Channel

[Canal selecionado]) .................................22

Usando o painel superior

(Seção de cada canal) ...............................22

Atribuindo um nome .......................................23

Uso de bibliotecas............................................24

Inicializando as configurações ..........................28

Copiando e colando as configurações .............. 28

Comparando dois conjuntos de configurações.29

Conexão ......................................... 30

Sobre conexões de rede...................................30

Conectando-se a dispositivos E/S .....................30

Conexões de entrada/saída de áudio ...............32

Instalando uma placa opcional.........................33

Colocando o kit de montagem em rack RK1

(vendido separadamente) ............. 50

Especificações gerais...................... 51

Diagramas dimensionais................ 52

Índice ............................................. 53

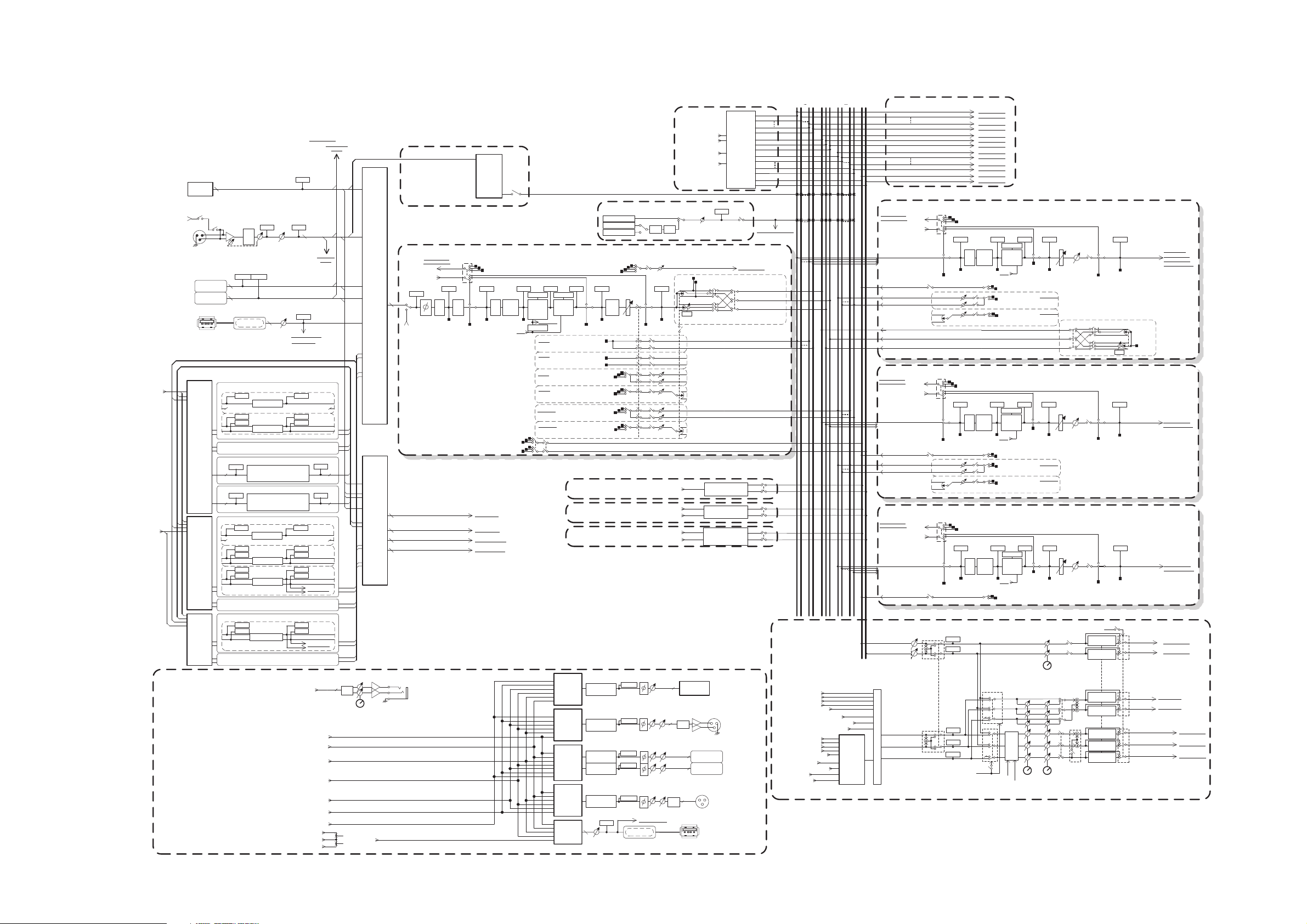

Diagrama de blocos... Fim do Manual

Diagrama de níveis .... Fim do Manual

Manual do Proprietário

The above warning is located on the rear/side of the unit.

L’avertissement ci-dessus est situé sur le arrière/côté de l’appareil.

Explanation of Graphical Symbols Explication des symboles

The lightning flash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons.

L’éclair avec une flèche à l’intérieur d’un triangle équilatéral est destiné à attirer l’attention de l’utilisateur sur la présence d’une « tension dangereuse » non isolée à l’intérieur de l’appareil, pouvant être suffisamment élevée pour constituer un risque d’électrocution.

The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the product.

Le point d’exclamation à l’intérieur d’un triangle équilatéral est destiné à attirer l’attention de l’utilisateur sur la présence d’instructions importantes sur l’emploi ou la maintenance (réparation) de l’appareil dans la documentation fournie.

IMPORTANT SAFETY INSTRUCTIONS

1 Read these instructions. 2 Keep these instructions. 3 Heed all warnings. 4 Follow all instructions. 5 Do not use this apparatus near water. 6 Clean only with dry cloth. 7 Do not block any ventilation openings. Install in accordance with

the manufacturer’s instructions.

8 Do not install near any heat sources such as radiators, heat regis-

ters, stoves, or other apparatus (including amplifiers) that produce heat.

9 Do not defeat the safety purpose of the polarized or grounding-type

plug. A polarized plug has two blades with one wider than the other. A grounding type plug has two blades and a third grounding prong. The wide blade or the third prong are provided for your safety. If the provided plug does not fit into your outlet, consult an electrician for replacement of the obsolete outlet.

10 Protect the power cord from being walked on or pinched particu-

larly at plugs, convenience receptacles, and the point where they

exit from the apparatus. 11 Only use attachments/accessories specified by the manufacturer. 12 Use only with the cart, stand, tripod, bracket,

or table specified by the manufacturer, or

sold with the apparatus. When a cart is used,

use caution when moving the cart/apparatus

combination to avoid injury from tip-over. 13 Unplug this apparatus during lightning

storms or when unused for long periods of

time. 14 Refer all servicing to qualified service per-

sonnel. Servicing is required when the apparatus has been dam-

aged in any way, such as power-supply cord or plug is damaged,

liquid has been spilled or objects have fallen into the apparatus,

the apparatus has been exposed to rain or moisture, does not oper-

ate normally, or has been dropped.

WARNING

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APPARATUS TO RAIN OR MOISTURE.

(UL60065_03)

PRÉCAUTIONS CONCERNANT LA SÉCURITÉ

1 Lire ces instructions. 2 Conserver ces instructions. 3 Tenir compte de tous les avertissements. 4 Suivre toutes les instructions. 5 Ne pas utiliser ce produit à proximité d’eau. 6 Nettoyer uniquement avec un chiffon propre et sec. 7 Ne pas bloquer les orifices de ventilation. Installer l’appareil con-

formément aux instructions du fabricant.

8 Ne pas installer l’appareil à proximité d’une source de chaleur

comme un radiateur, une bouche de chaleur, un poêle ou tout autre appareil (y compris un amplificateur) produisant de la chaleur.

9 Ne pas modifier le système de sécurité de la fiche polarisée ou de

la fiche de terre. Une fiche polarisée dispose de deux broches dont une est plus large que l’autre. Une fiche de terre dispose de deux broches et d’une troisième pour le raccordement à la terre. Cette broche plus large ou cette troisième broche est destinée à assurer la sécurité de l’utilisateur. Si la fiche équipant l’appareil n’est pas compatible avec les prises de courant disponibles, faire remplacer les prises par un électricien.

10 Acheminer les cordons d’alimentation de sorte qu’ils ne soient pas

piétinés ni coincés, en faisant tout spécialement attention aux fiches, prises de courant et au point de sortie de l’appareil.

11 Utiliser exclusivement les fixations et accessoires spécifiés par le

fabricant.

12 Utiliser exclusivement le chariot, le stand, le

trépied, le support ou la table recommandés par le fabricant ou vendus avec cet appareil. Si l’appareil est posé sur un chariot, déplacer le chariot avec précaution pour éviter tout risque de chute et de blessure.

13 Débrancher l’appareil en cas d’orage ou lor-

squ’il doit rester hors service pendant une période prolongée.

14 Confier toute réparation à un personnel qualifié. Faire réparer

l’appareil s’il a subi tout dommage, par exemple si la fiche ou le cordon d’alimentation est endommagé, si du liquide a coulé ou des objets sont tombés à l’intérieur de l’appareil, si l’appareil a été exposé à la pluie ou à de l’humidité, si l’appareil ne fonctionne pas normalement ou est tombé.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D’INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N’EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ.

(UL60065_03)

Manual do Proprietário

FCC INFORMATION (U.S.A.)

1. IMPORTANT NOTICE: DO NOT MODIFY THIS UNIT!

This product, when installed as indicated in the instructions contained in this manual, meets FCC requirements. Modifications not expressly approved by Yamaha may void your authority, granted by the FCC, to use the product.

2. IMPORTANT: When connecting this product to accessories and/

or another product use only high quality shielded cables. Cable/s supplied with this product MUST be used. Follow all installation instructions. Failure to follow instructions could void your FCC authorization to use this product in the USA.

3. NOTE: This product has been tested and found to comply with the

requirements listed in FCC Regulations, Part 15 for Class “B” digital devices. Compliance with these requirements provides a reasonable level of assurance that your use of this product in a residential environment will not result in harmful interference with other electronic devices. This equipment generates/uses radio frequencies and, if not installed and used according to the instructions found in the users manual, may cause interference harmful to the operation of other electronic devices. Compliance with FCC regulations does

* This applies only to products distributed by YAMAHA CORPORATION OF AMERICA. (class B)

not guarantee that interference will not occur in all installations. If this product is found to be the source of interference, which can be determined by turning the unit “OFF” and “ON”, please try to eliminate the problem by using one of the following measures:

Relocate either this product or the device that is being affected by the interference.

Utilize power outlets that are on different branch (circuit breaker or fuse) circuits or install AC line filter/s.

In the case of radio or TV interference, relocate/reorient the antenna. If the antenna lead-in is 300 ohm ribbon lead, change the lead-in to co-axial type cable.

If these corrective measures do not produce satisfactory results, please contact the local retailer authorized to distribute this type of product. If you can not locate the appropriate retailer, please contact Yamaha Corporation of America, Electronic Service Division, 6600 Orangethorpe Ave, Buena Park, CA90620

The above statements apply ONLY to those products distributed by Yamaha Corporation of America or its subsidiaries.

ADVARSEL!

Lithiumbatteri—Eksplosionsfare ved fejlagtig håndtering. Udskiftning må kun ske med batteri af samme fabrikat og type. Levér det brugte batteri tilbage til leverandoren.

VARNING

Explosionsfara vid felaktigt batteribyte. Använd samma batterityp eller en ekvivalent typ som rekommenderas av apparattillverkaren. Kassera använt batteri enligt fabrikantens instruktion.

VAROITUS

Paristo voi räjähtää, jos se on virheellisesti asennettu. Vaihda paristo ainoastaan laitevalmistajan suosittelemaan tyyppiin. Hävitä käytetty paristo valmistajan ohjeiden mukaisesti.

(lithium caution)

NEDERLAND / THE NETHERLANDS

• Dit apparaat bevat een lithium batterij voor geheugen back-up.

• This apparatus contains a lithium battery for memory back-up.

• Raadpleeg uw leverancier over de verwijdering van de batterij op het moment dat u het apparaat ann het einde van de levensduur of gelieve dan contact op te nemen met de vertegenwoordiging van Yamaha in uw land.

• For the removal of the battery at the moment of the disposal at the end of life please consult your retailer or Yamaha representative office in your country.

• Gooi de batterij niet weg, maar lever hem in als KCA.

• Do not throw away the battery. Instead, hand it in as small chemical waste.

(lithium disposal)

This product contains a battery that contains perchlorate material. Perchlorate Material—special handling may apply, See www.dtsc.ca.gov/hazardouswaste/perchlorate.

* This applies only to products distributed by

YAMAHA CORPORATION OF AMERICA.

(Perchlorate)

COMPLIANCE INFORMATION STATEMENT

(DECLARATION OF CONFORMITY PROCEDURE)

Responsible Party: Yamaha Corporation of America

Address: 6600 Orangethorpe Ave., Buena Park, Calif.

Telephone: 714-522-9011

Type of Equipment: Digital Mixing Console

Model Name: QL5/QL1

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

1) this device may not cause harmful interference, and

2) this device must accept any interference received including interference that may cause undesired operation.

See user manual instructions if interference to radio reception is suspected.

* This applies only to products distributed by

YAMAHA CORPORATION OF AMERICA.

90620

IMPORTANT NOTICE FOR THE UNITED KINGDOM

Connecting the Plug and Cord

WARNING: THIS APPARATUS MUST BE EARTHED IMPORTANT. The wires in this mains lead are coloured in accordance

with the following code:

GREEN-AND-YELLOW : EARTH BLUE : NEUTRAL BROWN : LIVE

As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug proceed as follows:

The wire which is coloured GREEN-and-YELLOW must be connected to the terminal in the plug which is marked by the letter E or by the safety earth symbol or colored GREEN or GREEN-and-YELLOW.

The wire which is coloured BLUE must be connected to the terminal which is marked with the letter N or coloured BLACK. The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured RED.

(FCC DoC)

(3 wires)

(class b korea)

Manual do Proprietário

PA_pt_3 1/2

PRECAUÇÕES

LEIA COM ATENÇÃO ANTES DE UTILIZAR O INSTRUMENTO

Mantenha este manual em lugar seguro para referências futuras.

ADVERTÊNCIAS

Siga sempre as precauções básicas mencionadas abaixo para evitar ferimentos graves ou até mesmo morte por choque elétrico, curto-circuito, danos, incêndio ou outros acidentes. Essas precauções incluem, mas não estão limitadas a:

Fonte de alimentação/cabo de força

• Não deixe o cabo de alimentação perto de fontes de calor, como aquecedores ou radiadores, não dobre excessivamente nem danifique o cabo, não coloque objetos pesados sobre ele nem posicione o cabo onde alguém possa pisar, tropeçar ou derrubar algo nele.

• Utilize apenas a tensão especificada como correta para o dispositivo. A tensão correta está impressa na placa de identificação do dispositivo.

• Use somente o cabo de alimentação/plugue fornecido. Se você pretende usar o dispositivo em uma área diferente

da que você comprou, o cabo de alimentação fornecido pode não ser compatível. Consulte seu fornecedor Yamaha.

• Verifique o plugue elétrico periodicamente e remova a sujeira e o pó acumulados nele.

• Conecte o plugue a uma tomada apropriada com uma conexão terra protetora. Um aterramento impróprio pode resultar em choque elétrico, danos ao(s) dispositivo(s) ou até mesmo incêndio.

Não abra

• Este dispositivo não contém peças cuja manutenção possa ser feita pelo usuário. Não abra o dispositivo nem tente desmontar ou modificar os componentes internos em hipótese alguma. Caso o dispositivo não esteja funcionando de forma correta, pare de utilizá-lo imediatamente e leve-o a um Serviço Técnico Yamaha.

Advertência: água

• Não exponha o dispositivo à chuva, não o utilize perto de água nem em locais úmidos e não coloque sobre ele objetos (como jarros, garrafas ou copos) contendo líquidos que podem ser derramados em suas aberturas. Se algum líquido, como água, penetrar no dispositivo, desligue-o imediatamente e desconecte o cabo de alimentação da tomada CA. Em seguida, leve o dispositivo a um Serviço Técnico Yamaha.

• Nunca conecte nem desconecte o plugue elétrico com as mãos molhadas.

Advertência: incêndio

• Não coloque objetos incandescentes, como velas, sobre a unidade. Um objeto incandescente pode cair e causar incêndio.

Se você observar qualquer anormalidade

• Quando ocorrer um dos seguintes problemas, desligue o aparelho imediatamente e desconecte o plugue elétrico da tomada. Em seguida, leve o dispositivo a um Serviço Técnico Yamaha.

- O cabo de alimentação ou o plugue ficar desgastado

ou danificado.

- Ele emitir fumaça ou odores anormais.

- Algum objeto tiver caído dentro do dispositivo.

- Houver uma perda súbita de som durante o uso

do dispositivo.

• Se este dispositivo tiver sido derrubado ou estiver avariado, desligue a chave Liga/Desliga imediatamente, desconecte o plugue elétrico da tomada e leve o dispositivo para um Serviço Técnico Yamaha.

CUIDADO

Siga sempre as precauções básicas mencionadas abaixo para evitar que você ou outras pessoas se machuquem, bem como para evitar que ocorram avarias no dispositivo ou em outros objetos. Essas precauções incluem, mas não estão limitadas a:

Fonte de alimentação/cabo de força

• Ao desconectar o plugue elétrico do dispositivo ou da tomada, segure sempre o próprio plugue, nunca o cabo. Se você puxar o cabo, ele poderá ser danificado.

• Remova o plugue elétrico da tomada quando o dispositivo não for utilizado por um longo período ou durante tempestades elétricas.

Localização

• Não deixe o dispositivo em posições instáveis de onde ele pode sofrer quedas acidentais.

• Não bloqueie as aberturas. Este dispositivo tem orifícios de ventilação nas partes traseira/lateral para evitar que a temperatura interna fique muito alta. Em particular, não coloque o dispositivo de lado ou de cabeça para baixo. Ventilação inadequada pode resultar em superaquecimento, podendo causar danos ao dispositivo ou até mesmo incêndio.

• Mantenha o dispositivo fora do alcance de crianças.

• Não coloque o dispositivo em um local onde ele possa entrar em contato com gases corrosivos ou maresia. Se fizer isso, pode resultar em mau funcionamento.

• Evite ficar perto do dispositivo durante um desastre, como um terremoto. Como o dispositivo poderá virar ou cair e causar ferimentos, afaste-se dele rapidamente e vá para um local seguro.

• Antes de mudar o dispositivo de local, remova todos os cabos conectados.

• Ao configurar o dispositivo, verifique se a tomada de corrente alternada (CA) pode ser acessada com facilidade. Se houver algum problema ou defeito, desligue o aparelho imediatamente e desconecte o plugue da tomada. Mesmo quando o aparelho está desligado, a eletricidade continua fluindo para o produto em um nível mínimo. Se não for utilizar o produto por um longo período, desconecte o cabo de alimentação da tomada de corrente alternada (CA).

• Ao ajustar o dispositivo, certifique-se de que a chave Liga/Desliga possa ser facilmente ligada e desligada. Se houver algum problema ou defeito, desligue o aparelho imediatamente e desconecte o plugue da tomada de corrente alternada (CA).

Manual do Proprietário

• Ao transportar ou movimentar o dispositivo, use sempre duas ou mais pessoas. Se você tentar erguer o dispositivo sozinho, poderá machucar as costas, sofrer outras lesões ou danificar o dispositivo.

Conexões

• Antes de conectar o dispositivo a outros aparelhos, desligue todos os dispositivos. Antes de ligar ou desligar todos os dispositivos, ajuste o volume para o nível mínimo.

Manutenção

• Remova o plugue de alimentação da tomada de corrente alternada (CA) quando limpar o dispositivo.

Aviso: manuseio

• Não coloque seus dedos nem suas mãos em qualquer fenda ou abertura no dispositivo (orifícios).

• Evite inserir ou deixar cair objetos estranhos (papel, plástico, metal etc.) em qualquer fenda ou abertura no dispositivo (orifícios). Se isso acontecer, desligue imediatamente a alimentação e desconecte o cabo de alimentação da tomada de corrente alternada (CA). Em seguida, leve o dispositivo a um Serviço Técnico Yamaha.

• Não apoie o corpo nem coloque objetos pesados sobre o dispositivo. Além disso, não pressione os botões, as chaves nem os conectores com muita força.

• Não utilize fones de ouvido por um longo período em volume alto ou desconfortável, pois isso pode causar a perda da audição. Se você apresentar algum problema de audição ou zumbido no ouvido, procure um médico.

PA_pt_3 2/2

Pilha reserva

• Não troque a bateria reserva por conta própria. Isso pode causar explosão e/ou danos ao(s) dispositivo(s).

Caso a bateria reserva esteja totalmente sem carga, ela só deve ser trocada pelo pessoal de serviço qualificado da Yamaha.

A Yamaha não pode ser responsabilizada por danos causados pelo uso indevido do dispositivo ou por modificações efetuadas nele, nem pela perda ou destruição de dados.

Manual do Proprietário

AVISO

Para evitar a possibilidade de defeitos/danos no produto, danos aos dados ou a danos a outros equipamentos, obedeça aos avisos abaixo.

Conectores

• Conectores de tipo XLR possuem fios do seguinte modo (IEC60268 padrão): pino 1: chão, pino 2: quente (+), epino3:frio (–).

Manuseio e manutenção

• Não utilize o dispositivo próximo a aparelhos elétricos, como televisores, rádios, equipamento estéreo, telefone celular ou outros. Caso contrário, o dispositivo, o televisor ou o rádio poderão gerar ruído.

• Não exponha o dispositivo a excesso de poeira, à vibração nem a calor ou frio extremo (por exemplo, não o deixe exposto à luz solar direta, próximo a um aquecedor ou dentro do carro durante o dia) para evitar deformações no painel, operação instável ou danos nos componentes internos ou funcionamento instável.

• Não coloque objetos de vinil, plástico ou borracha sobre o dispositivo, pois isso poderá descolorir o painel.

• Para limpar o dispositivo, utilize um pano macio e seco. Não use tíner, solventes, soluções de limpeza nem panos de limpeza com produtos químicos.

• A condensação pode ocorrer no dispositivo devido a alterações rápidas e drásticas em temperatura ambiente—quando o dispositivo é movido de um local para outro, ou o ar-condicionado está ligado ou desligado, por exemplo. O uso do dispositivo durante a condensação pode causar danos. Se há uma razão para acreditar que a condensação pode ter ocorrido, não ligue o dispositivo na rede elétrica por várias horas até que a condensação tenha secado completamente.

• Evite ajustar todos os controles do equalizador e os atenuadores no máximo. Dependendo da condição dos dispositivos conectados, isso pode causar realimentação e danificar os alto-falantes.

• Não use óleo, graxa ou limpador de contato nos atenuadores. Isso pode causar problemas com o contato elétrico ou com a movimentação dos atenuadores.

• Ao ligar a alimentação CA do sistema de áudio, sempre ligue o amplificador/o dispositivo POR ÚLTIMO, para evitar danos ao alto-falante. Durante o desligamento, o amplificador/o dispositivo devem ser desligados PRIMEIRO pelo mesmo motivo.

• Os pés de borracha inclusos neste pacote podem ser fixados ao alto-falante para evitar que ele deslize quando for usado em uma superfície escorregadia.

• Desligue sempre o dispositivo quando ele não estiver sendo utilizado.

Salvando dados

• Este dispositivo tem uma pilha reserva embutida que mantém os dados do relógio interno mesmo quando a alimentação do dispositivo é desligada. No entanto, a pilha reserva ficará esgotada e quando isso acontecer, os dados do relógio interno serão redefinidos. Substitua a pilha reserva antes que fique totalmente descarregada. Quando a pilha reserva está com carga baixa, o visor de LCD indica “Bateria fraca” no momento em que você iniciar o sistema. Nesse caso, entre em contato com o fornecedor Yamaha para que o serviço técnico Yamaha substitua a pilha reserva. A média de vida útil da pilha reserva é de aproximadamente cinco anos, dependendo das condições operacionais.

Informações

Sobre direitos autorais

• A cópia dos dados musicais disponíveis comercialmente incluindo, entre outros, dados MIDI e/ou dados de áudio é estritamente proibida, exceto para uso pessoal.

Sobre este manual

• As ilustrações e os visores LCD mostrados nesse manual foram criados apenas para fins de instrução e podem apresentar diferenças em relação aos exibidos no instrumento.

• Windows é uma marca registrada da Microsoft nos Estados Unidos e/ou em outros países.

• Apple, Mac, Macintosh e iPad são marcas comerciais da Apple Inc., registradas nos Estados Unidos e em outros países.

• As fontes de bitmap usadas neste instrumento foram fornecidas por, e são propriedade de, Ricoh Co., Ltd.

• A tecnologia de codificação de áudio MPEG Layer-3 é licenciada pela Fraunhofer IIS and Thomson.

• Os nomes de empresas e produtos contidos neste Manual são marcas comerciais ou registradas de suas respectivas empresas.

Informações para usuários sobre a coleta e o descarte de equipamentos antigos

Este símbolo, exibido em produtos, pacotes e/ou em documentos auxiliares, significa que os produtos elétricos e eletrônicos usados não devem ser misturados ao lixo doméstico geral.

Para tratamento, recuperação e reciclagem apropriados de produtos antigos, leve-os até os pontos de coleta aplicáveis de acordo com a sua legislação nacional e com as Diretivas 2002/96/EC.

Ao descartar estes produtos corretamente, você ajudará a economizar valiosos recursos e evitará qualquer potencial efeito negativo sobre a saúde humana e sobre o ambiente que, caso contrário, poderia ocorrer devido à manipulação inadequada do lixo.

Para obter mais informações sobre a coleta e a reciclagem de produtos antigos, entre em contato com a sua câmara municipal, com o serviço de coleta e de tratamento de lixo ou com o ponto de venda onde os itens foram adquiridos.

[Para usuários comerciais da União Européia]

Se você deseja descartar equipamento elétrico ou eletrônico, entre em contato com o seu fornecedor para obter mais informações.

[Informações sobre descarte em outros países fora da União Européia]

Este símbolo só é válido na União Européia. Se você deseja descartar estes itens, entre em contato com as autoridades locais ou com o seu fornecedor e pergunte qual é o método de descarte correto.

Corporation

(weee_eu_pt_01)

Manual do Proprietário

Introdução

Obrigado por escolher o Console de Mixagens Digital Yamaha QL série QL5/QL1 Para tirar total proveito das funções e desempenho superiores oferecidos pelo console série QL e vários anos de uso sem problemas, leia este manual do proprietário com cuidado antes de usá-lo. Depois de ler o manual, guarde-o em um lugar seguro.

Acessórios

• Cabo de alimentação CA

• Manual do Proprietário (este documento)

• Dante Virtual Soundcard - o código de licença

• Capa contra poeira (apenas QL5)

Sobre o software utilitário

Os produtos da série QL podem ser usados com diversos softwares utilitários. As informações sobre download, instalação e configuração dos softwares aplicativos estão disponíveis no site Yamaha Pro Audio. Além disso, consulte o guia de instalação que acompanha cada aplicativo baixado.

http://www.yamahaproaudio.com/

• QL Editor

Com esse software de aplicativo, você pode configurar e operar a unidade a partir de um computador conectado. Você pode também usar o aplicativo para fazer backup das configurações do console ou para definir parâmetros sem conectar a unidade.

• Console File Converter

Esse software aplicativo permite converter arquivos de configuração dos produtos Yamaha séries PM5D, M7CL, LS9, CL e QL.

•QL StageMix

Com esse software aplicativo, você pode controlar remotamente a unidade a partir de um iPad em uma rede WiFi.

OBSERVAÇÃO

Os aplicativos iOS talvez não tenham suporte em sua região. Consulte seu fornecedor Yamaha.

Sobre atualizações

Sobre o Manual do Proprietário

Manual do Proprietário (este documento)

Esse manual explica principalmente os controles e as funções do painel e a operação básica da série QL. Neste manual, a maioria das explicações refere-se ao modelo QL5.

Manual de Referência (formato PDF, que pode ser baixado do site)

Esse manual explica principalmente detalhes sobre funções, parâmetros de efeito e MIDI. Consulte o Manual de Referência em arquivo eletrônico em formato PDF. Use um software de exibição de PDF como, por exemplo, o Adobe manual. Você pode fazer download do aplicativo Adobe Reader mais recente no site listado a seguir.

http://www.adobe.com/

Reader® para ler este

Arquivo de ajuda (arquivo em XML, que pode ser baixado do site)

Esse arquivo de ajuda pode ser lido na tela da unidade. Carregue o arquivo na unidade e pressione o botão Ajuda no visor para verificar as seções relacionadas.

Você pode fazer download do Manual de Referência e do arquivo de Ajuda no site a seguir.

http://www.yamahaproaudio.com/

Convenções usadas neste manual

Neste manual, os controladores de tipo chave do painel são chamados de são chamados de de valor mínimo para máximo, enquanto os outros giram sem limites. Os botões virtuais exibidos na tela são chamados de

“botões” e os botões giratórios virtuais são chamados

“botões giratórios”.

de Os controles localizados no painel estão entre colchetes [ ] (por exemplo, tecla [CUE]) para diferenciá-los dos botões comuns e botões giratórios virtuais exibidos na tela. Em alguns controles, o nome da seção é indicado antes dos [ ] (por exemplo, tecla SCENE MEMORY [STORE].

“teclas”. Os botões de controle do painel

“botões giratórios”. Alguns botões giram

de firmware

Este produto lhe permite atualizar o firmware da unidade para melhorar a operação, adicionar funções e corrigir possíveis problemas de funcionamento. Os dois tipos de firmware a seguir estão disponíveis para a unidade.

• Firmware do console

• Dante - o firmware do módulo

É necessário atualizar cada tipo de firmware separadamente. Os detalhes sobre a atualização do firmware estão disponíveis no seguinte site. Para obter informações sobre a atualização e a instalação da unidade, consulte o guia de atualização do firmware disponível no site.

http://www.yamahaproaudio.com/

Manual do Proprietário

Visão geral da série QL

Recursos

Os consoles de mixagem digital da série QL criam ambientes de som refinado ao vivo de alta qualidade. Esses consoles promovem a evolução digital de uma ampla gama de conceitos avançados, o que ajuda a tornar os consoles fáceis de usar e intuitivos. O processador de efeitos incorporado e dispositivos E/S opcionais podem acomodar as situações mais exigentes no mais alto nível de qualidade, ao mesmo tempo em que mantêm a flexibilidade necessária para configurar um sistema que atenda às suas necessidades.

Visão geral da série QL

O software Dante Virtual Soundcard permite a gravação de vários canais no software DAW instalado em um computador. Consequentemente, não é necessária nenhuma outra interface de áudio.

Integração do mixer e do dispositivo E/S com funcionalidade porta a porta

A funcionalidade de patch “porta a porta” direta entre as portas de entrada e de saída permite o roteamento direto de entradas e saídas analógicas QL para/de dispositivos Dante externos sem passar pelos canais de mixagem. Além disso, você pode controlar remotamente os amplificadores principais usando outros consoles das séries CL e QL, o que permite que os consoles da série QL sejam usados como dispositivos E/S remotos. Você pode usar a chamada segura na função porta a porta para remover o amplificador principal da chamada de cena em consoles da série QL de forma que ela só seja controlada com outro console da série CL ou QL.

Interface de usuário amigável para principiantes e familiar para usuários experientes

A seção Selected Channel (Canal selecionado), localizada à direita do visor, permite usar os botões giratórios para controlar os principais parâmetros (ganho, EQ, limiar de dinâmica etc.) de um canal específico. Essa seção pode ser operada como um módulo em um mixer analógico. O visor é uma tela de toque. Você pode ativar ou desativar funções ou selecionar itens bastando tocar nos botões da tela. Você pode usar o botão giratório [TOUCH AND TURN] para ajustar os parâmetros do botão giratório selecionado. Os grupos de canais roteados para os faders do painel superior podem ser selecionados e alternados facilmente em um “Fader Bank” (Banco de atenuadores). O banco de faders mantém bancos de canais de entrada e saída, bem como os bancos de faders personalizados. Os bancos de faders personalizados permitem selecionar várias combinações de canais, independentemente dos tipos de canal. Cada faixa de canal oferece fácil identificação visual. O nome do canal aparece no visor e um indicador mostra a cor do canal. Você pode ajustar o brilho de cada indicador em um intervalo maior para acomodar ambientes com pouca iluminação. As configurações de parâmetro de mixagem, incluindo ganho e alimentação phantom dos canais de entrada podem ser armazenadas e chamadas como Todos os faders do painel são móveis. Quando você chama uma cena, os locais do fader registrados são imediatamente reproduzidos.

“cenas”.

Configuração de sistema flexível com Dante

O protocolo de rede de áudio do Dante compatível com Ethernet facilita a conexão dos consoles série QL a dispositivos externos, como o dispositivo E/S Rio3224-D. Um dispositivo E/S conectado que foi atribuído a um UNIT ID exclusivo será automaticamente reconhecido e facilitará o patch de funções. Com um rack E/S, é possível configurar uma rede redundante para proteger das dificuldades imprevistas que possam surgir nas redes Dante de larga escala. Se várias unidades QL compartilharem o mesmo dispositivo E/S, a função de compensação de ganho manterá os fluxos de áudio da rede em nível constante para ajudar você a aproveitar os benefícios do sistema de som em grande escala.

Reprodução digital ultrarrealista de som analógico pelo PREMIUM RACK

A série QL apresenta o PREMIUM RACK, que usa tecnologia VCM. Essa tecnologia modela o circuito analógico no nível de componente a fim de reproduzir fielmente incríveis sons analógicos. O PREMIUM RACK cria sons autênticos modelando e capturando fielmente as características sônicas do circuito analógico ajustado para ser fiel ao som original. O PREMIUM RACK da QL inclui seis modelos, inclusive um compressor Portico 5033 EQ/ Portico 5043 da Rupert Neve Designs, um compressor U76, um amplificador nivelador Opt-2A etc.

Flexibilidade sônica de efeitos versáteis erack GEQ

Independentemente do PREMIUM RACK, os processadores de vários efeitos de alta qualidade estão incorporados ao console da série QL, com até oito disponíveis simultaneamente. Os efeitos como reverberação, atraso, compressão de várias bandas e vários efeitos de modulação podem ser roteados por meio de barramentos internos ou inseridos no canal desejado. Além dos efeitos, a série QL apresenta um rack GEQ. Isso inclui um EQ gráfico de 31 faixas, um Flex15GEQ e uma função Automixer–cada uma podendo ser inserida em qualquer canal ou barramento. O Flex15GEQ permite ajustar o ganho de 15 das 31 bandas. O Automixer permite reduzir o ruído e manter as margens de realimentação, automatizando a distribuição de ganho para vários microfones, liberando o operador dos constantes ajustes feitos no fader. Para usar os efeitos ou o equalizador gráfico, monte-os em racks virtuais exibidos na tela de toque. Os módulos montados atualmente podem ser vistos rapidamente e você pode alternar módulos e alterar o patch de entrada/saída de maneira intuitiva.

Manual do Proprietário

Visão geral da série QL

Bloco A/B

Seção Master (Mestre)

•QL5

Bloco A/B

Seção Master (Mestre)

•QL1

Expansão da placa de E/S e placa de processamento

No painel traseiro, há dois compartimentos nos quais podem ser instaladas miniplacas YGDAI compradas separadamente. Você pode adicionar entradas e saídas instalando placas AD, placas DA ou placas de E/S digitais nesses compartimentos. Além disso, você pode expandir o processamento ou os efeitos instalando uma placa DSP.

Conexões em cascata no domínio digital

É possível colocar em cascata uma segunda unidade da série QL ou outro mixer digital como, por exemplo, o Yamaha série CL, M7CL, PM5D ou LS9, conectados por meio de uma placa de E/S digital instalada em um compartimento ou conector Dante. (As conexões em cascata feitas por meio de um conector Dante são possíveis apenas entre consoles da série QL.) Você pode colocar em cascata qualquer um dos barramentos MIX, MATRIX, STEREO (L/R), MONO e CUE (L/R).

A função de gravador é útil para verificações de som e gravação de mix

A série QL apresenta uma função de gravador de memória USB que permite gravar saída de barramentos STEREO ou MIX em uma unidade flash USB. Ela permite também reproduzir arquivos de áudio que residam em uma unidade flash USB, atribuindo os arquivos aos canais de entrada ou às saídas do monitor. O formato MP3 (MPEG-1 Audio Layer-3) é aceito na gravação. Os formatos MP3, WMA (Windows Media Audio) e MPEG-4 AAC (Advanced Audio Coding) são aceitos na reprodução. Essa função poderá ser útil se você desejar gravar determinadas saídas de barramento mix ou reproduzir música para uma verificação de som nos alto-falantes.

Sobre os modelos

A série QL está disponível em dois modelos: QL5 e QL1. As diferenças dos modelos estão mostradas na tabela a seguir.

Entradas

analógicas

QL5 32 16 64

QL1 16 8 32

Saídas

analógicas

Canais de

entrada

mono

Faixas de canais

Bloco A/B: 32 Seção Master (Mestre): 2

Bloco A/B: 16 Seção Master (Mestre): 2

Funções de segurança no nível de usuário ou de sistema

A funcionalidade pode ser restrita a usuários que não sejam o administrador nos três níveis de segurança: administrador, convidado e usuário. As senhas podem ser especificadas para o administrador e para os usuários a fim de ajudar a evitar que configurações importantes sejam alteradas acidentalmente. As informações específicas de cada usuário (nível de usuário, configurações do sistema e configurações de tecla/botão giratório definidas pelo usuário) podem ser armazenadas na unidade ou em uma unidade flash USB como uma a sua própria chave de autenticação de usuário, você mesmo pode reconfigurar instantaneamente o próprio ambiente de operação ideal.

“chave de autenticação do usuário”. Ao carregar

O arquivo de Ajuda pode ser baixado para a unidade

Você pode fazer download de um arquivo de Ajuda no site que explica os parâmetros e as mensagens exibidas na tela. Ao carregar o arquivo de Ajuda, ele será armazenado na unidade para que você possa usar a função de Ajuda a qualquer momento.

Manual do Proprietário

Controles e funções

(Bloco A/B)

Painel superior

O painel superior da série QL está dividido nas seguintes seções:

Controles e funções

1 Seção de cada canal  página 12 2 SENDS ON FADER, seção  página 12 3 Seção Display (visor)  página 13 4 Selected Channel (Canal selecionado), seção  página 13 5 Conector USB  página 15 6 Seção USER DEFINED KEYS (teclas definidas pelo usuário)  página 14 7 FADER BANK, seção  página 14 8 Seção Master  página 14

OBSERVAÇÃO

Esta ilustração mostra o painel superior do QL5.

Manual do Proprietário

Controles e funções

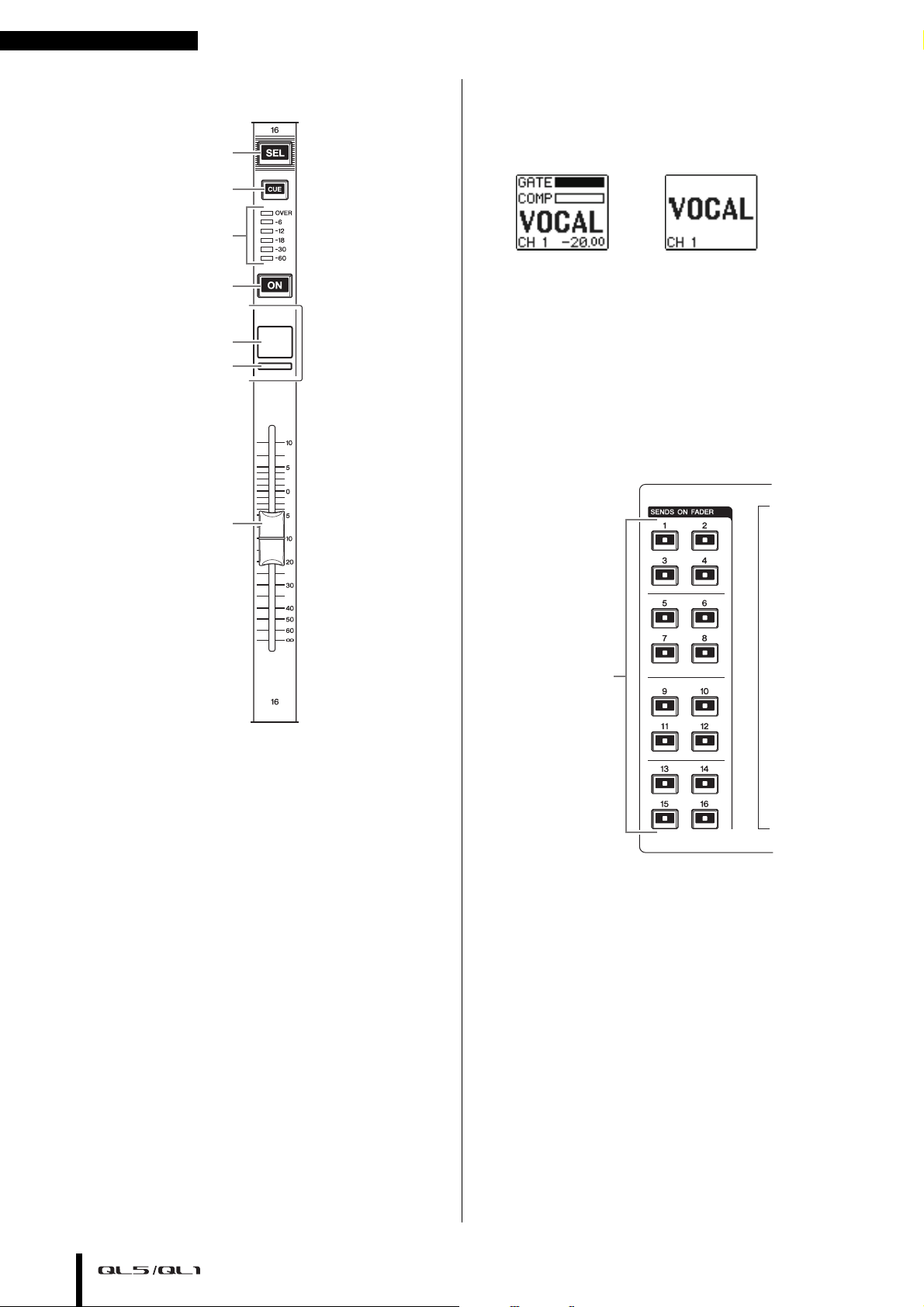

Seção de cada canal

5 6

5 Visor do nome do canal

Indica o nome do canal, o valor do fader etc. Você pode ajustar o visor para que indique somente o nome do canal. As informações a serem mostradas podem ser especificadas na guia PREFERENCE da tela USER SETUP.

6 Indicador da cor do canal

Acende a cor do canal especificada na tela PATCH/NAME. Você pode selecionar a cor do canal dentre nove opções, inclusive OFF.

7 Fader

Ajusta o nível de entrada/saída do canal. No modo SENDS ON FADER, esse fader ajusta o nível de emissão do sinal de cada canal para o barramento MIX/MATRIX atualmente selecionado.

SENDS ON FADER, seção

1 Tecla [SEL] (seleção)

Seleciona o canal que será controlado na Seção de cada canal e na tela sensível ao toque. Quando um canal é selecionado, o LED da tecla se acenderá. Se você controlar um canal ST IN na seção Seção de cada canal, o canal L será roteado para um canal de número ímpar e o canal R será roteado para o canal de número par adjacente. Se você controlar o banco de faders personalizado e se atribuir canais L/R, o objeto selecionado de controle alternará entre os canais L e R sempre que você pressionar a tecla [SEL].

OBSERVAÇÃO

Se você atribuir o canal L ou R, essa tecla simplesmente selecionará o canal correspondente.

2 Tecla [CUE] (sinal)

Seleciona o canal cujo sinal será monitorado. Se o sinal for ligado, o LED se acenderá.

3 LEDs do medidor

Indicam o nível do canal.

4 Tecla [ON] (ligar)

Liga ou desliga o canal. Se um canal for ligado, o LED da tecla se acenderá. No modo SENDS ON FADER, ela é uma chave liga/desliga dos sinais enviados de cada canal para o barramento MIX/MATRIX atualmente selecionado.

1 Barramentos MIX/MATRIX [1]–[16]

Para a seleção dos barramentos MIX/MATRIX cujos níveis de emissão serão ajustados na seção Selected Channel (Canal selecionado). O LED da tecla correspondente ao barramento selecionado no momento acenderá (ou piscará, no caso de um barramento MATRIX). No modo SENDS ON FADER, essas teclas selecionam um barramento MIX/MATRIX como o destino de envio. Nesse caso, o LED da tecla correspondente ao barramento selecionado no momento piscará, e o LED das teclas correspondentes aos barramentos selecionáveis acenderá. Para barramentos MATRIX, as teclas [9]–[16] permanecerão escuras e não poderão ser selecionadas.

Manual do Proprietário

Painel superior

Seção Display (visor)

Essa é uma tela sensível ao toque que você pode operar tocando na superfície dela. Toque na tela para selecionar o menu ou para definir parâmetros. Observe que não é possível operar a unidade tocando em vários pontos simultaneamente.

AVISO

Nunca use objetos pontiagudos ou afiados, nem mesmo a unha, para operar o painel de toque. Isso pode danificar a tela e tornar as funções de toque inoperáveis.

OBSERVAÇÃO

Se a tela sensível ao toque ficar suja, limpe-a com um pano seco e macio.

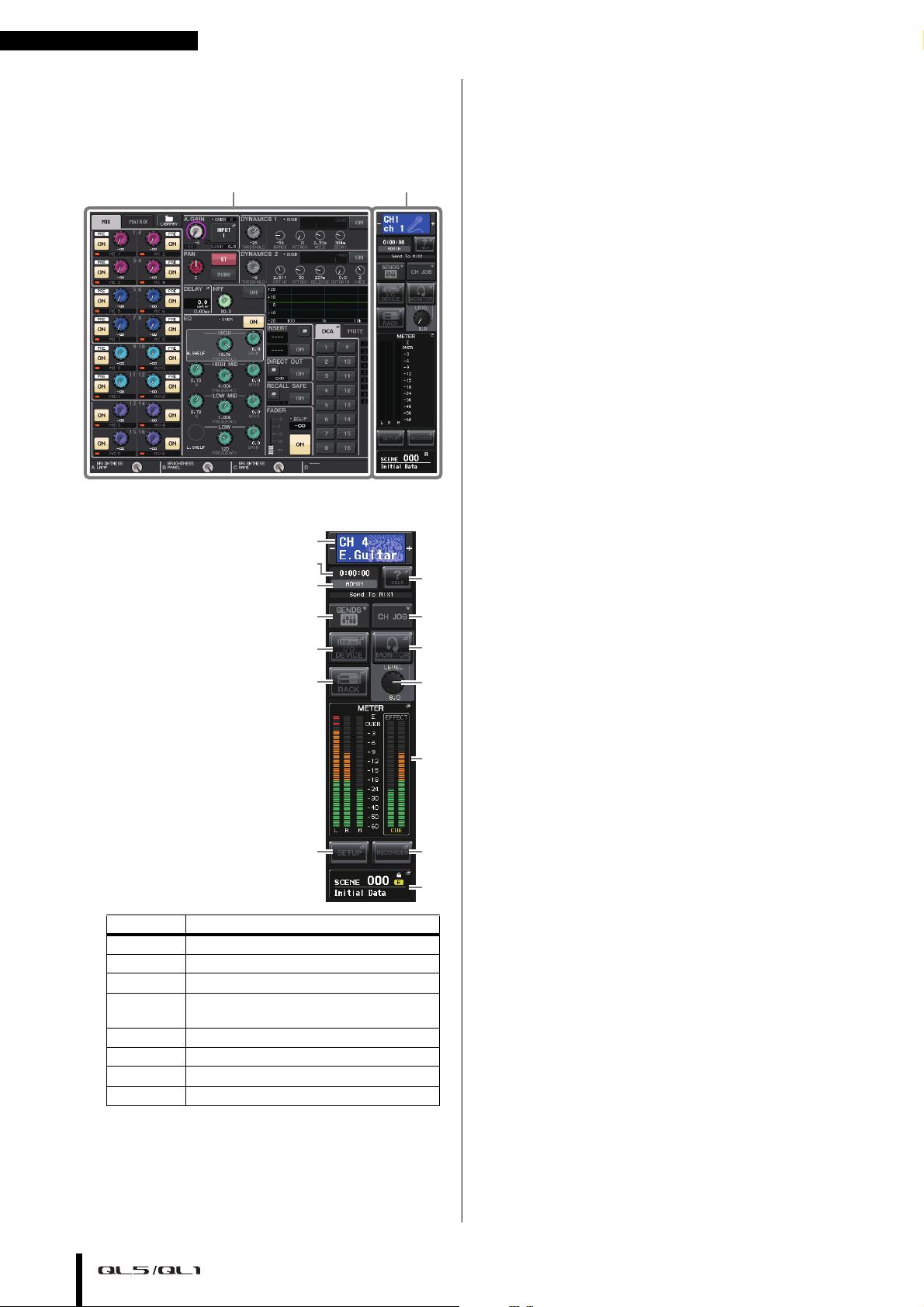

Selected Channel (Canal selecionado), seção

Essa seção permite definir os parâmetros de mixagem para o canal atualmente selecionado.

OBSERVAÇÃO

• O PAD (fader) será ligado ou desligado internamente quando o ganho analógico do amplificador principal for ajustado entre +17 dB e +18 dB. Lembre-se que poderá ser gerado ruído se houver diferença de impedância entre os sinais positivo e negativo do dispositivo externo ligado ao conector INPUT quando se usa alimentação phantom.

2 Botão giratório [PAN] (panorâmica)

Quando um canal mono é selecionado, esse botão giratório ajusta o deslocamento do sinal enviado para o barramento STEREO. Quando um canal estéreo é selecionado, esse botão giratório ajusta a PAN ou o equilíbrio direito/esquerdo, o que for selecionado.

3 Botão giratório [DYNAMICS 1] (dinâmica 1) 4 Botão giratório [DYNAMICS 2] (dinâmica 2)

Ajusta o parâmetro THRESHOLD do gate, compressor, etc. O botão giratório [DYNAMICS 2] não terá efeito se for selecionado o canal MIX, MATRIX, STEREO ou MONO.

5 Botão giratório [HPF]

Ajusta a frequência de corte do HPF para um canal de entrada. Ele não tem efeito para outros tipos de canal.

6 Botões giratórios EQ [Q], EQ [FREQUENCY]

eEQ[GAIN]

Esses botões giratórios ajustam o valor Q, a frequência central (frequência de corte) e o ganho para cada banda do equalizador de quatro bandas EQ. Pressione os botões giratórios EQ [Q] e EQ [GAIN] simultaneamente para redefinir a configuração de GAIN de cada banda com o valor padrão (0,0 dB).

7 Tecla EQ [LOW]/tecla EQ [LOW–MID]/tecla EQ

[HIGH–MID]/tecla EQ [HIGH]

Essas teclas selecionam uma faixa EQ controlada pelos botões giratórios localizados acima das teclas. Pressione e gire o botão giratório EQ [Q] para alternar entre SHELVING, HPF (apenas OUT) e LPF.

8 Botão giratório [TOUCH AND TURN]

Você pode pressionar um botão giratório na tela sensível ao toque e, em seguida, usá-lo para operá-la. O LED abaixo desse botão giratório indica a cor do botão giratório selecionado na tela sensível ao toque.

1 Botão giratório [GAIN]

Ajusta o ganho analógico do amplificador principal para um canal de entrada. Ele também ajusta o ganho digital caso GAIN KNOB FUNCTION seja definido como DIGITAL GAIN na guia PREFERENCE da tela USER SETUP. Esse botão giratório não tem efeito para outros tipos de canal.

Manual do Proprietário

Controles e funções

Seção USER DEFINED KEYS (teclas definidas pelo usuário)

Teclas USER DEFINED [1]–[12]

Executam funções atribuídas pelo usuário (alterar cena, ligar/desligar o talkback (retorno) ou o oscilador interno etc.). Faça essas atribuições na tela USER SETUP.

FADER BANK, seção

Seção Master

Essa seção é semelhante à Seção de cada canal e permite controlar os principais parâmetros dos canais atribuídos. Quando a unidade está no estado padrão, são atribuídos os canais STEREO/MONO.

4 5

1 Teclas para seleção de banco [1–32]/[33–64]/

[STIN/DCA]/[MIX/MATRIX]

Essas teclas alternam os faders dos canais controlados na Seção de cada canal. Pressione a tecla [1–32] e a tecla [MIX/MATRIX] simultaneamente para alternar os bancos A e B de fader personalizados. Para obter detalhes sobre os bancos de faders personalizados, consulte página 22.

1 Tecla [SEL] (seleção)

Seleciona o canal que você deseja controlar. O pressionamento dessa tecla faz o LED do canal se acender e você poderá controlar o canal na seção Selected Channel (Canal selecionado) e na tela sensível ao toque. Se o barramento STEREO tiver sido atribuído, o objeto selecionado de controle alternará entre os canais L e R toda vez que você pressionar a tecla [SEL].

2 Tecla [CUE]

Seleciona o canal cujo sinal será monitorado. Se o sinal for ligado, o LED se acenderá.

3 Tecla [ON]

Liga ou desliga o canal. Se um canal for ligado, o LED da tecla se acenderá. Se MONITOR tiver sido atribuído, essa tecla ligará ou desligará a saída do monitor.

4 Visor do nome do canal 5 Indicador da cor do canal

Igual ao da seção Seção de cada canal.

Manual do Proprietário

Painel frontal

6 Fader (atenuador)

Ajusta o nível de saída do canal. Se MONITOR tiver sido atribuído, esse fader ajustará o nível de saída do monitor.

Conector USB

Você pode ligar uma unidade flash USB ao conector USB para gravar ou reproduzir arquivos de áudio e para salvar ou carregar dados internos. O arquivo de Ajuda exibido na tela da unidade também é carregado de uma unidade flash USB conectada. Você também pode salvar dados da “tecla de autenticação do usuário” em uma unidade flash USB. Isso determina o nível do usuário e limita a funcionalidade a que cada usuário tem acesso.

OBSERVAÇÃO

A operação é garantida somente para uma conexão com uma unidade flash USB.

I Capacidades e formatos da unidade flash USB

A operação das unidades flash USB com capacidades de até 32 GB foi verificada. (No entanto, isso não garante a operação de todas as unidades flash USB.) Os formatos FAT16 e FAT32 são aceitos.

Painel frontal

1 Botão giratório PHONES LEVEL (nível dos fones)

Ajusta o nível da saída de sinal da saída PHONES OUT.

2 Saída PHONES Out (saída para fone de ouvido)

Permite monitorar o sinal MONITOR OUT ou CUE.

I Proteção contra exclusão acidental

Algumas unidades flash USB têm uma configuração de proteção contra gravação para evitar que os dados sejam acidentalmente apagados. Se a unidade flash contiver dados importantes, sugerimos que você use a configuração de proteção contra gravação para evitar apagá-los acidentalmente. Por outro lado, será necessário certificar-se de que a configuração de proteção contra gravação da unidade flash USB esteja desativada antes de salvar os dados nela.

AVISO

O indicador ACCESS aparece na área de acesso à função enquanto os dados estão sendo acessados (salvos, carregados ou excluídos). Não desconecte a unidade flash USB nem desligue a unidade QL enquanto esse indicador for mostrado. Isso poderá danificar a unidade flash ou os dados da unidade QL ou do dispositivo de mídia.

Manual do Proprietário

Controles e funções

984 76 0A5

321

BCDE F

Plugue XLR fêmea

1 (terra)

3 (frio)

2 (quente)

Conector XLR macho

1 (terra)

3 (frio)

2 (quente)

Painel traseiro

1 Conectores LAMP

Saídas XLR com conexão fêmea de quatro pinos que fornecem alimentação para luminárias com haste flexível vendidas separadamente (por exemplo, a Yamaha LA1L). (O QL5 inclui esses conectores em dois locais. O QL1 inclui um.)

2 Saídas OMNI OUT

Saídas macho XLR-3-32 para saída de sinais de áudio analógicos. (O QL5 tem 16 dessas saídas. O QL1 tem

8.) Essas saídas são usadas principalmente para enviar sinais de canais MIX ou MATRIX. O nível de saída nominal é de +4dBu.

OBSERVAÇÃO

• O nível de saída nominal das saídas OMNI OUT é +4dBu (nível máximo +24dBu), mas, se necessário, ele pode ser alterado para –2dBu (nível máximo +18dBu) definindo-se uma chave interna (será cobrada uma taxa). Para saber detalhes, entre em contato com um centro de serviços da Yamaha listado no final do manual do proprietário.

3 Plugues INPUT

Conectores com entrada fêmea XLR-3-31 balanceados para entrada de sinais de áudio analógicos de dispositivos de nível de linha ou de microfones. (O QL5 tem 32 dessas entradas, e o QL1 tem 16.) O intervalo do nível de entrada é de a +10dBu.

–62dBu

5 | / (chave liga/desliga)

Essa chave liga/desliga a energia (|/ ).

Cuidado

• Ligar e desligar rapidamente a unidade sucessivamente pode causar problemas no funcionamento. Depois de desligar a unidade, aguarde pelo menos seis segundos para ligá-la novamente.

• Mesmo quando a chave Liga/Desliga está na posição desligada, uma pequena quantidade de eletricidade continua fluindo para a unidade. Se não pretende usar a unidade por um longo período de tempo, retire o cabo de força da tomada de corrente alternada (CA).

6 Conector AC IN (entrada CA)

Conecte o cabo de alimentação CA fornecido aqui. Primeiro, conecte o cabo de força CA à unidade QL e, em seguida, insira o plugue do cabo na tomada de corrente alternada (CA). Insira o plugue do cabo todo até ele ficar bem preso. O cabo de força CA fornecido apresenta um mecanismo de bloqueio em V com trava, que evita que o cabo de alimentação seja desconectado acidentalmente.

Cuidado

Certifique-se de que a alimentação esteja desligada antes de conectar ou desconectar o cabo.

Para desconectar o cabo de alimentação, remova-o enquanto pressiona a trava no plugue.

4 Porta de escape

Os consoles da série QL têm ventiladores. Não obstrua as entradas de ar ou as saídas de escape.

Manual do Proprietário

7 Parafuso de aterramento

O cabo de força CA fornecido é do tipo 3 fios. Portanto, se a tomada de corrente alternada (CA) usada estiver aterrada apropriadamente, a QL também estará aterrada. Além disso, o aterramento desse parafuso pode eliminar com eficácia ruídos como zumbido e interferências.

8 Conectores MIDI IN/OUT

Usados para transmitir e receber mensagens MIDI de dispositivos MIDI externos. O conector MIDI IN recebe mensagens de um dispositivo externo e o MIDI OUT transmite mensagens da unidade QL. Eles são usados principalmente para gravar operações de parâmetro QL ou seleções de cena/biblioteca em um dispositivo externo ou para controlar parâmetros QL de um dispositivo externo.

9 Conectores WORD CLOCK IN/OUT

(entrada/saída de relógio)

Conectores BNC usados para transmitir e receber sinais de relógio de um dispositivo externo. O conector WORD CLOCK IN apresenta um terminal interno de 75 ohm.

0 Conector GPI

Conector fêmea D-sub de 15 pinos que permite a comunicação (entrada 5, saída 5) com dispositivo externo equipado com GPI.

A Conector DIGITAL OUT (saída digital)

Uma saída AES/EBU (XLR-3-32 macho) que envia sinal de áudio digital de um canal desejado no formato AES/EBU. Ele é usado principalmente para enviar o sinal do canal STEREO/MONO.

B SLOT 1–2

Permitem a instalação de placas DSP compradas separadamente ou miniplacas de E/S YGDAI para expandir o número de portas de entrada/saída.

C Conectores PRIMARY/SECONDARY Dante

Usados para conexão com outros dispositivos de rede de áudio compatíveis com Dante, por exemplo, o dispositivo E/S Rio3224-D. Use cabos Ethernet padrão com plugues RJ-45 compatíveis com Neutrik etherCON CAT5e.

D Indicadores LINK/ACT

Esses indicadores mostram o status de comunicação dos conectores PRIMARY e SECONDARY. Eles piscarão rapidamente se os cabos Ethernet estiverem conectados adequadamente.

E Indicadores 1G

Esses indicadores se acendem quando a rede Dante está funcionando como Giga-bit Ethernet.

F Conector NETWORK

Esse conector RJ-45 permite que a unidade QL seja conectada a um computador por meio de um cabo Ethernet (recomendamos CAT5e ou superior). Esse conector é usado principalmente para controlar parmetros de mixagem ou para editar memórias de cena e bibliotecas do programa do aplicativo

“QL Editor” dedicado ou do programa para iPad “QL StageMix”.

Painel traseiro

Manual do Proprietário

Tela sensível ao toque

Operações básicas da tela sensível ao toque

Esta seção explica os procedimentos básicos que podem ser seguidos na tela sensível ao toque do QL.

Pressionando a tela sensível ao toque

Você usará essa operação principalmente para mudar de tela e páginas, para selecionar parâmetros a serem operados e ligar/desligar botões. Alguns botões permitem especificar um número baseado na área do próprio botão que você toca.

OBSERVAÇÃO

Normalmente, você pressionará uma tecla do painel superior uma vez, mas em determinados casos, poderá acessar funções especiais pressionando rapidamente a tecla duas vezes consecutivas.

Seleção múltipla (especificando um intervalo)

Enquanto pressiona o dedo no painel de toque, mova-o na direção esquerda ou direita para especificar um intervalo em uma sequência de caracteres. Use essa técnica principalmente ao atribuir um nome a uma cena ou biblioteca.

Usando o botão giratório [TOUCH AND TURN]

O botão giratório [TOUCH AND TURN] é usado para operar os botões giratórios selecionados na operação da tela sensível ao toque. Pressione a tela sensível ao toque para selecionar o botão giratório que você deseja operar. Quando você pressiona um botão giratório, um realce destacado é exibido em torno desse botão giratório. Gire o botão giratório [TOUCH AND TURN] para ajustar o valor do parâmetro correspondente.

OBSERVAÇÃO

Um segundo pressionamento de determinados botões giratórios, enquanto o contorno é exibido, abrirá uma tela na qual você pode fazer configurações detalhadas adicionais.

Interface de usuário na tela

A seção abaixo descreve vários componentes da interface do usuário que aparecem na tela sensível ao toque e explica como usá-los. Os exemplos de telas exibidas na tela sensível ao toque são mostrados abaixo.

USER DEFINED KEY SETUP, janela

Exibidas durante a seleção de itens de uma lista como, por exemplo, uma lista de teclas USER DEFINED.

Quanto aos botões de seleção de canais, você pode selecionar vários botões movendo o dedo na tela mantendo-o pressionado.

OBSERVAÇÃO

Isso facilita a seleção de um intervalo de botões a serem ligados ou desligados juntos.

Usando os botões giratórios no painel superior

Os botões giratórios no painel superior são girados para alterar o valor do parâmetro correspondente. Além disso, pressionando um botão giratório, você pode chamar uma tela específica. Para alguns parâmetros, você pode ajustar o valor em mais etapas (mais detalhadas) simultaneamente mantendo o botão giratório pressionando e girando-o.

O item constantemente realçado no centro é o item selecionado. Pressione o / localizado abaixo da lista para rolá-la para cima ou para baixo.

OBSERVAÇÃO

• Você também pode rolar a lista usando o botão giratório [TOUCH AND TURN].

• Se houver mais de uma lista na tela, suas operações serão aplicadas à lista contornada por um quadro branco.

Manual do Proprietário

Interface de usuário na tela

Botões

Guias

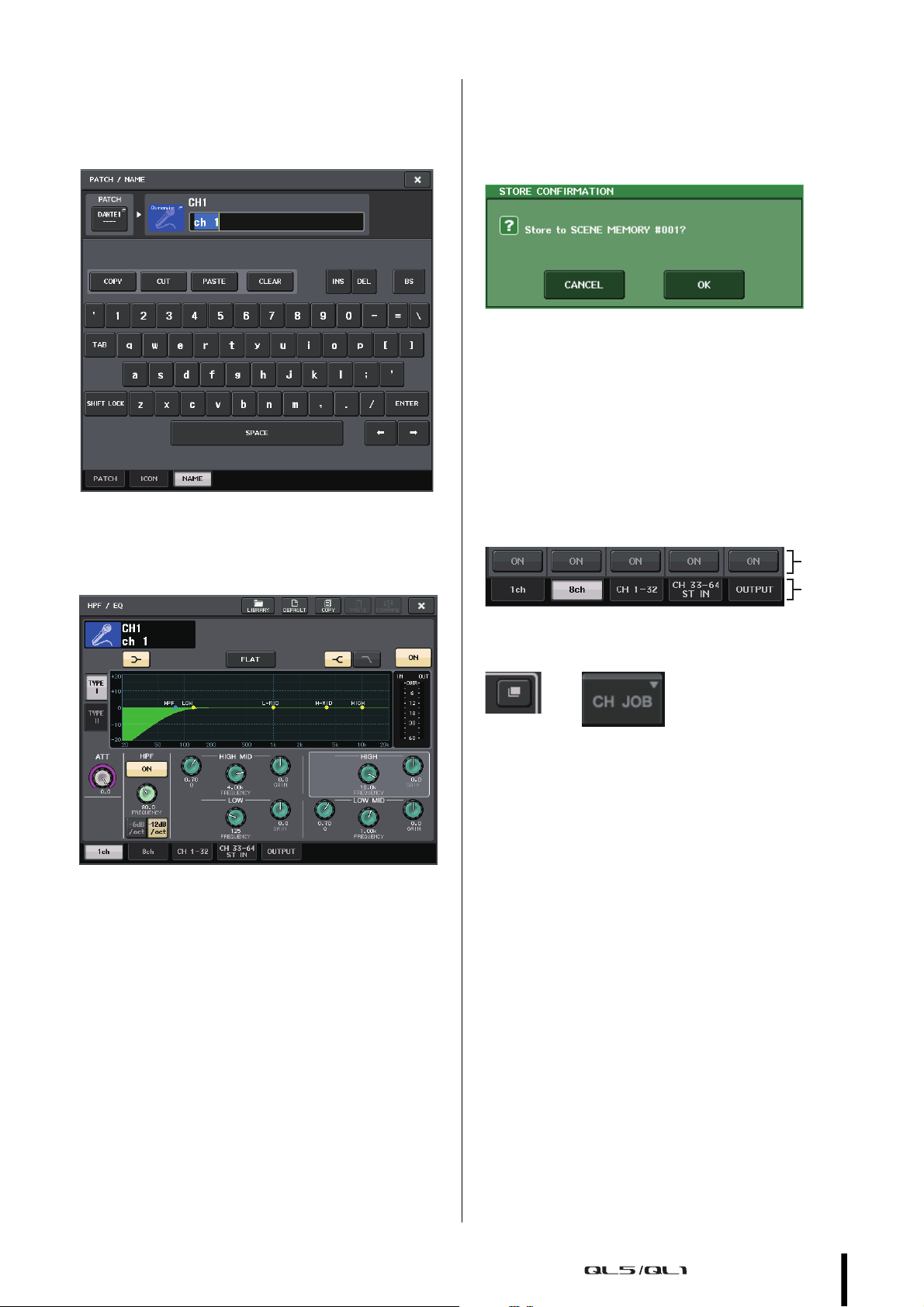

Janela do teclado

Exibida quando você precisa atribuir um nome ou comentário a uma cena ou biblioteca, ou quando precisa atribuir um nome de canal. Pressione os caracteres na janela para inserir os caracteres desejados.

Janela HPF/EQ

Quando você pressiona um botão ou campo de um parâmetro específico na tela, é exibida uma janela mostrando listas ou parâmetros detalhados.

Caixas de diálogo

As caixas de diálogo semelhantes às apresentadas a seguir permitem que você confirme operações que acaba de executar. Pressione o botão OK para executar a operação. A operação será cancelada se você pressionar o botão CANCEL (cancelar).

Guias

As guias permitem alternar entre várias páginas. Cada guia indica o nome da página.

Botões

Os botões são usados para executar funções específicas, para ativar ou desativar parâmetros ou para selecionar uma das várias opções. Os botões que executam operações de ligar/desligar aparecem em cores sólidas enquanto estão ativados e ficam escuros (esmaecidos) quando estão desativados.

Caso haja guias na janela, você pode pressionar uma delas para alternar páginas. Algumas janelas mostram vários botões chamados de

“botões de ferramenta” na parte superior da janela.

Você pode usar esses botões de ferramenta para chamar ou copiar/colar dados da biblioteca. Pressione o botão e retornar à tela anterior.

“X” (fechar) para fechar a janela

Quando você pressionar um botão que tenha o símbolo a seguir, será aberta uma janela separada, que permite fazer configurações detalhadas.

Faders/botões giratórios

Os faders e os botões giratórios na tela se movem juntos quando você os opera no painel superior. O valor atual é exibido imediatamente abaixo do fader ou botão giratório. Para botões giratórios de exibição que possam ser operados pelo botão giratório [TOUCH AND TURN] do painel, o pressionamento do botão giratório de exibição faz um contorno realçado ser exibido em torno do botão giratório. Esse quadro indica que o botão giratório foi selecionado para operação.

Manual do Proprietário

Tela sensível ao toque

Área de acesso à função

Área principal

1 2

Exibindo a tela sensível ao toque

A tela sensível ao toque da série QL está amplamente dividida em duas áreas.

Área de acesso à função

1 Canal selecionado

Ele mostra o número, o nome, o ícone e a cor do canal que está selecionado no momento para operação. O pressionamento da indicação de subtração aqui mudará para o canal anterior e o pressionamento da indicação de adição mudará para o canal seguinte.

2 Hora

Ele mostra a hora atual.

3 Indicador de status

Ele mostra o status atual. Normalmente, ele indica o nome do usuário que está conectado no momento (isto é, está autenticado e pode operar o sistema). A tabela a seguir mostra o conteúdo exibido e o status correspondente.

Indicação Status

OSC Oscilador ativado TALKBACK Talkback (retorno) ativado CUE Monitor/sinal ativado* ACCESS Acessando à memória interna ou

PATCHING Executando o patch do Dante agora ALT Modo ALTERNATE (alternado) ativado PLAY Reproduzindo um arquivo de áudio REC Gravando um arquivo de áudio

* O tipo de sinal que está sendo monitorado (IN/OUT/DCA/

KEY IN/EFFECT) é mostrado na parte superior do medidor de sinal.

memória USB

AVISO

4 AJUDA

Pressionar esse botão mostrará ajuda on-line na área principal. Para visualizar a Ajuda on-line, é necessário primeiro carregar o arquivo Help no console da série QL com base em uma unidade flash USB.

5 SENDS ON FADER

Pressione esse botão para alternar para o modo SENDS ON FADER, no qual você poderá usar os faders do painel superior para ajustar o nível de emissão de MIX/MATRIX. Durante esse momento, a área de acesso à função alternará para uma tela que permite selecionar o barramento MIX/MATRIX do destino do envio.

6 CH JOB (tarefas dos canais)

Pressione esse botão para exibir o menu CH JOB, que você pode fazer configurações no agrupamento do canal e na ligação, e selecione a função a ser operada.

7 I/O DEVICE

Quando você pressiona esse botão, a tela I/O DEVICE será exibido na área principal, permitindo fazer configurações de dispositivo E/S e de amplificador principal externo.

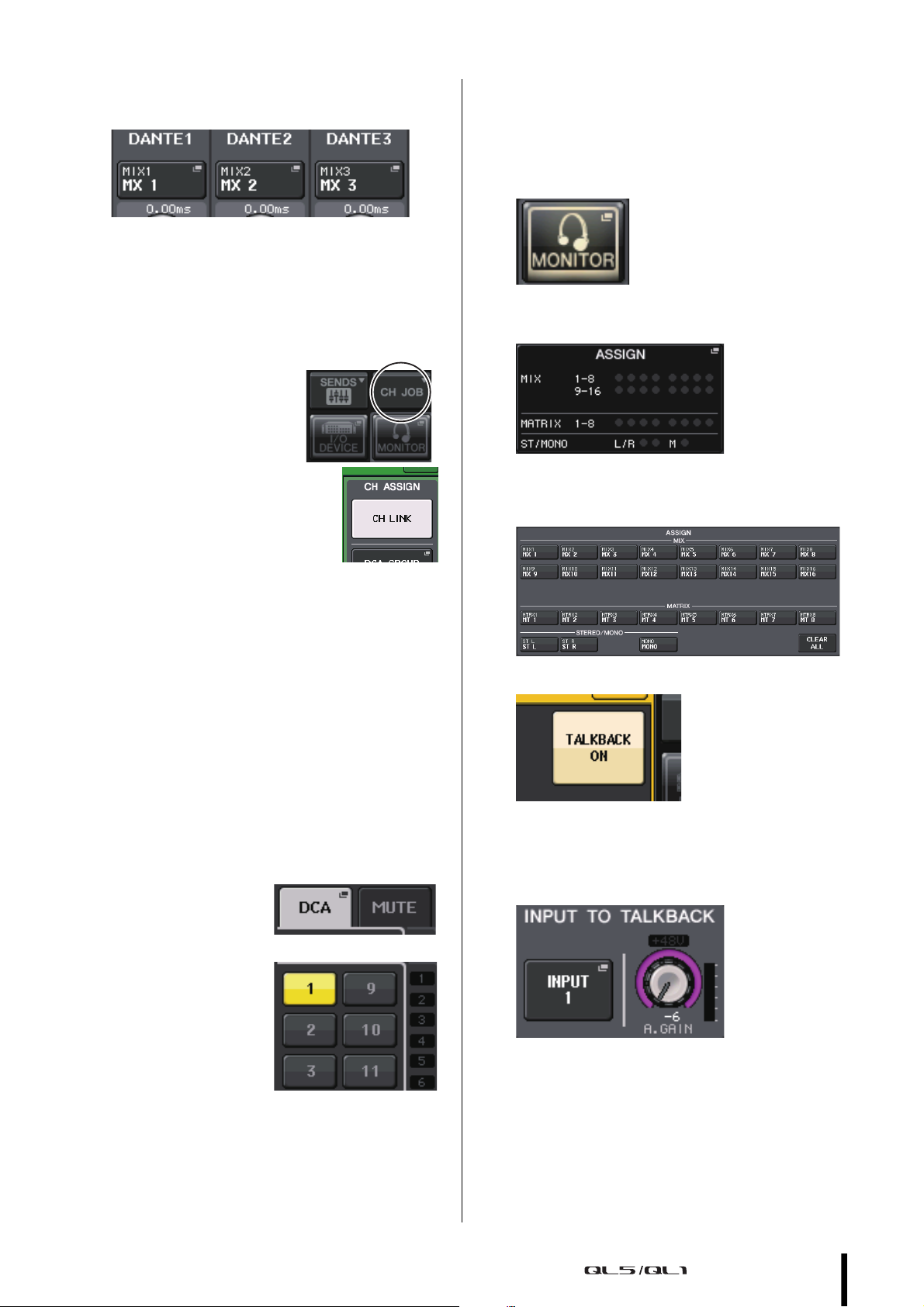

8 MONITOR

Quando você pressiona esse botão, é exibida a tela MONITOR na área principal, permitindo edição de configurações do monitor ou do oscilador.

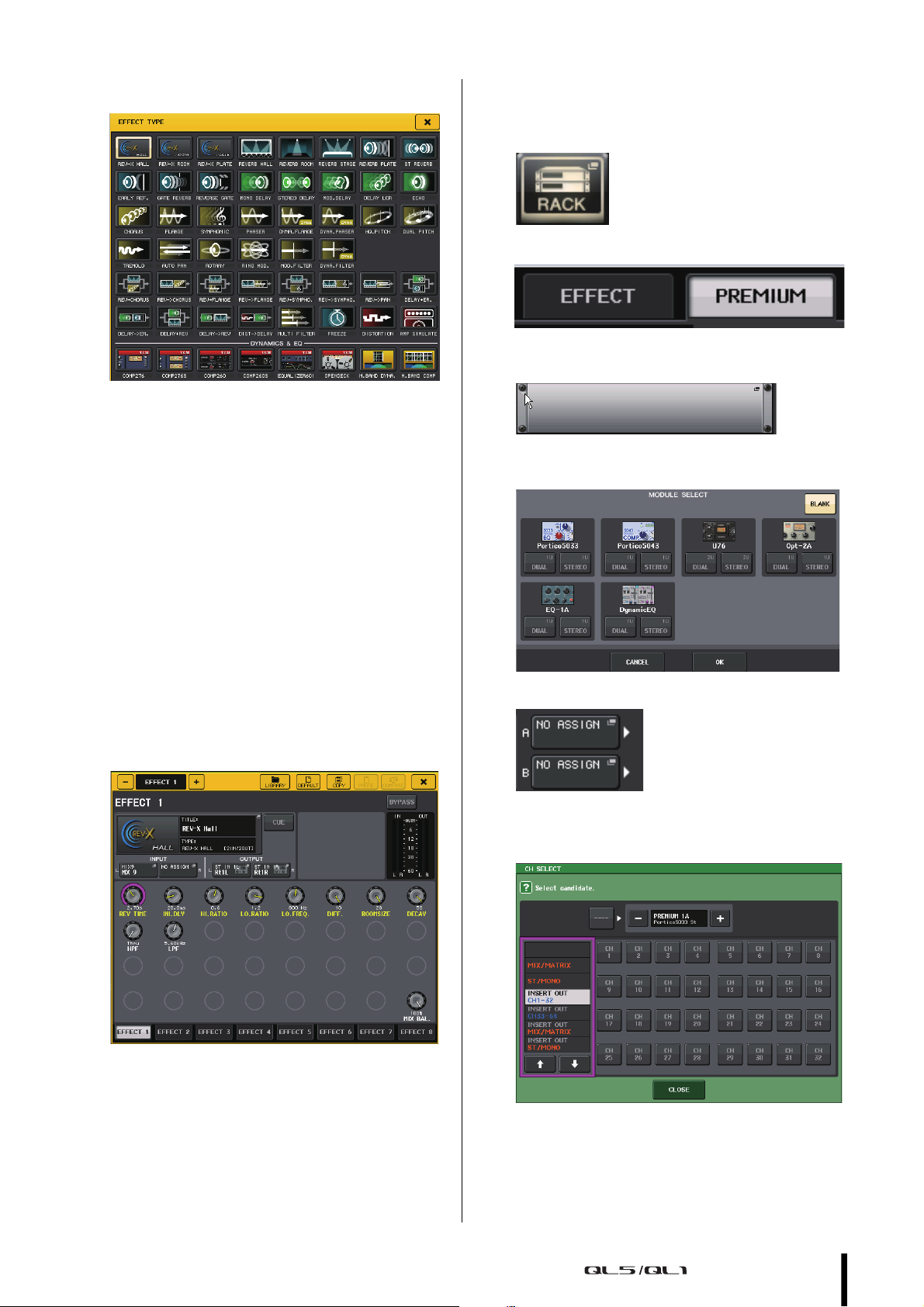

9 RACK

Quando você pressiona esse botão, é exibida a tela VIRTUAL RACK na área principal, permitindo edição de configurações de GEQ ou efeito.

0 MONITOR LEVEL KNOB

Esse controle ajusta o nível do monitor.

A METER

Exibe o nível dos barramentos STEREO (L/R) e MONO (M) e sinal (CUE). Quando você pressiona esse campo, é exibida a tela METER na área principal. Se você pressionar a área do medidor CUE quando o monitor de sinal estiver ligado, o monitor de sinal será cancelado.

B SETUP

Quando você pressiona esse botão, é exibida a tela SETUP (configuração) na área principal, permitindo fazer configurações básicas do sistema e específicos do usuário.

C RECORDER

Quando você pressiona esse botão, é exibida a tela do gravador na área principal; aqui, você pode operar e fazer configurações para a função do gravador (USB/Nuendo Live), o que permite gravar e reproduzir arquivos de áudio.

D SCENE (cena)

Ele indica o número e o nome da cena que foi armazenada ou chamada por último. Um símbolo

“R” é exibido para cenas somente leitura e um ícone

de cadeado é exibido para cenas protegidas contra gravação. Se você editar os parâmetros do último estado armazenado ou chamado, será exibido osímbolo “E” na parte inferior direita. Quando você pressiona esse campo, é exibida a tela SCENE LIST (lista de cenas) na área principal, permitindo armazenar ou recuperar cenas. No modo PREVIEW, esse campo é exibido em vermelho.

Manual do Proprietário

Usando os botões de ferramenta

Quando você pressiona um botão (7–0, B–D) para acessar a tela correspondente, o botão fica realçado. Nesse estado, ao pressionar o botão novamente, você retornará à tela SELECTED CHANNEL VIEW (exibição do canal selecionado) recuperada mais recentemente ou à tela OVERVIEW (visão geral).

Área principal

O conteúdo da área principal dependerá da função selecionada no momento. As operações de mixagem envolverão principalmente os dois tipos de tela a seguir.

I SELECTED CHANNEL VIEW, tela

Essa tela mostra todos os parâmetros de mixagem para o canal atualmente selecionado. Para acessar essa tela, pressione um dos botões giratórios do “Selected Channel (Canal selecionado), seção” (consulte a página13).

adicionais. Use esses botões de ferramenta para recuperar bibliotecas relacionadas ou para copiar os parâmetros de um canal para um canal diferente.

1 2 3 4 5

1 Botão LIBRARY

Esse botão abre uma biblioteca associada à janela atual (EQ, dynamics, GEQ, effect ou premium).

2 Botão DEFAULT (padrão)

Esse botão restaura o estado padrão do canal (EQ/dynamics) ou do rack (GEQ/effect) selecionado no momento (efeito/premium rack).

OBSERVAÇÃO

O GEQ não tem esse botão; o botão FLAT na janela GEQ EDIT restaurará o estado padrão dos parâmetros.

3 Botão COPY

Esse botão copia as configurações do canal (EQ/dynamics) ou rack (GEQ/effect/premium rack) selecionado no momento. As configurações copiadas são copiadas para a memória buffer (uma área de memória para armazenamento temporário).

4 Botão PASTE

Esse botão cola as configurações copiadas para outra memória buffer no canal (EQ/dynamics) ou no rack (GEQ/effect/premium rack) selecionado no momento.

5 Botão COMPARE

Esse botão troca as configurações copiadas para a memória buffer pelas configurações do canal (EQ/dynamics) ou rack (GEQ/effect/premium rack) selecionado no momento.

I OVERVIEW, tela

Os parâmetros principais dos 8 canais são exibidos. Essa tela é exibida quando você pressiona uma tecla USER DEFINED a que OVERVIEW está atribuída.

Em algumas janelas, vários botões de ferramenta também podem ser exibidos.

Usando os botões de ferramenta

A barra de título na parte superior de algumas janelas contém botões de ferramenta que oferecem funções

Manual do Proprietário

Operação básica da série QL

Esta seção explica as operações básicas da série QL. As operações da série QL estão divididas em duas categorias principais. Em geral, você operará a série QL na mixagem usando uma combinação dessas operações.

• Controlando os canais selecionados (seção Selected Channel [Canal selecionado])

• Usando os faders no painel superior (Seção de cada canal)

Controlando os canais selecionados (seção Selected Channel [Canal selecionado])

A seção Selected Channel (Canal selecionado), localizada à direita do visor, corresponde a um módulo de canal de um mixer analógico convencional e permite ajustar manualmente todos os parâmetros maiores do canal selecionado no momento. As operações nessa seção afetarão o canal que foi selecionado mais recentemente por essa tecla [SEL].

1. Pressione a tecla apropriada Bank Select

(Seleção de banco) (na seção FADER BANK) do banco que contém o canal que você deseja controlar.

Selecione um dos bancos de faders predefinidos ou personalizados na Seção de cada canal.

Usando o painel superior (Seção de cada canal)

A Seção de cada canal do painel superior permite controlar os parâmetros de nível, sinal e outros dos canais selecionados.

1. Use as teclas Bank Select (Seleção de banco)

localizadas na seção Fader Bank (Banco de atenuadores) para selecionar os canais ou os grupos DCA que deseja controlar.

2. Use os controles da Seção de cada canal.

O visor de cada canal indica as informações do canal atribuído no momento.

Configurações do banco de faders personalizados

As teclas B1, B2, B3 e B4 na seção Fader Bank (Banco de atenuadores) permitem que você atribua e chame um banco com a sua própria variedade de canais e grupos DCA. Esses bancos são chamados de personalizados. combinação de tipos diferentes de canais, você pode controlar tipos diferentes de canais como um grupo.

” Como eles permitem atribuir uma

1. Na área de acesso à função, pressione

obotãoSETUP.

2. Pressione o botão USER SETUP localizado na parte

superior esquerda da tela SETUP.

3. Pressione a guia CUSTOM FADER (atenuador

personalizado) próximo à parte inferior da tela USER SETUP.

Será exibida a página CUSTOM FADER BANK/ MASTER FADER.

“bancos de faders

2. Pressione a tecla [SEL] para selecionar o canal

de destino.

3. Pressione um dos botões giratórios da seção

Selected Channel (Canal selecionado).

Será exibida a tela SELECTED CHANNEL VIEW (exibição do canal selecionado) do canal selecionado. Você pode visualizar os valores reais de configuração na tela.

4. Use os botões giratórios da seção Selected Channel

(Canal selecionado) e os botões na tela SELECTED CHANNEL VIEW para editar os parâmetros do canal selecionado.

Mesmo que uma tela diferente seja selecionada, o canal selecionado no momento pode ser definido usando-se os botões giratórios da seção Selected Channel (Canal selecionado). Nesse caso, será exibida na tela uma minijanela indicando o valor desse parâmetro quando você usar um botão giratório.

4. Selecione o banco de faders personalizado que

você deseja definir.

A faixa de canal é dividida em 1 (apenas QL5) e Master (Mestre), no lado esquerdo do console.

–16, 17–24

5. Pressione o botão de seleção Fader (Atenuador)

que você deseja definir e, em seguida, a tecla [SEL] do canal que deseja atribuir a esse fader.

Você pode também selecionar um canal no visor. Pressione o botão abaixo do número desejado para exibir a tela CH SELECT (seleção de canal). Use a lista na coluna esquerda para selecionar o grupo de canais desejado e, em seguida, use os botões na coluna direita para selecionar canais.

Manual do Proprietário

Atribuindo um nome

6. Para atribuir canais a outros faders,

repita a etapa 5.

7. Quando você terminar, pressione o símbolo X

no canto superior direito da tela e pressione o botão SETUP novamente para voltar à tela SELECT CHANNEL VIEW.

Ajustando o nível de emissão para um barramento MIX ou MATRIX (modo SENDS ON FADER)

Cada fader do painel superior permite ajustar o nível do canal correspondente, bem como o nível de emissão do sinal roteado de cada canal para o barramento MIX/ MATRIX especificado (modo SENDS ON FADER).

1. Pressione a tecla do

barramento MIX/MATRIX a ser usada para ajustar a seção SENDS ON FADER.

O LED da tecla selecionada se acenderá.

3. Pressione a tecla Bank Select (Seleção de banco)

na seção Fader Bank (Banco de atenuadores), inclusive o canal de entrada operado e use o fader para ajustar o nível de emissão para o barramento MIX/MATRIX selecionado.

4. Repita as etapas 1 e 3 para ajustar o nível de

emissão para outros barramentos MIX/MATRIX da mesma maneira.

5. Quando terminar de definir os níveis de emissão de

MIX/MATRIX, pressione a tecla que está piscando na seção SENDS ON FADER.

O visor da área de acesso à função voltará ao estado anterior e a unidade retornará ao modo normal.

OBSERVAÇÃO

Você também pode usar os botões na área de acesso à função para alternar e selecionar barramentos.

1 Botão de alternância ON FADER

Pressione esse botão repetidamente para alternar entre MIX e MATRIX.

2 Botões de seleção de

barramento MIX/MATRIX Esses botões permitem selecionar os barramentos MIX/MATRIX de destino. Dois barramentos emparelhados em estéreo são representados por um botão.

2. Pressione a mesma tecla da

seção SENDS ON FADER novamente.

O QL alternará para o modo SENDS ON FADER. A tecla mudará de acesa para piscante, e os LEDs das outras teclas na seção SENDS ON FADER acenderão. Os faders da Seção de cada canal mudarão para indicar o nível de emissão dos sinais roteados de cada canal para o barramento MIX/MATRIX atualmente selecionado.

OBSERVAÇÃO

• Caso a função de alternância entre MIX 1–16 e MATRIX 1–8 esteja atribuída a uma tecla USER DEFINED, você pode alternar as duas áreas.

• Como alternativa, pressione o botão giratório SEND LEVEL da seção Selected Channel (Canal selecionado) para exibir a janela SELECTED CHANNEL VIEW, que permite selecionar um barramento MIX/MATRIX.

• Você também pode selecionar um barramento MIX/MATRIX usando a tecla Bank Select (Seleção de banco) [MIX/MATRIX] na seção Fader Bank (Banco de atenuadores).

• Se você pressionar novamente o botão de seleção do barramento MIX/MATRIX selecionado no momento, a monitoração de sinal será ativada para o canal MIX/ MATRIX relacionado. Esse método é conveniente quando você deseja monitorar o sinal que está sendo enviado para o barramento MIX/MATRIX selecionado.

Atribuindo um nome

Na série QL, você pode atribuir um nome a cada canal de entrada, canal de saída, grupo DCA e grupo MUTE, além de atribuir um título aos dados da cena e da biblioteca no momento de salvá-los. Para atribuir um nome, use a janela do teclado mostrada na área principal.

1. Acesse a janela do teclado (em uma operação

relevante de nomeação).

Abaixo está um exemplo de como atribuir um nome aum canal. A caixa mostra os caracteres que você inseriu e um cursor que indica a posição atual.

Manual do Proprietário

Operação básica da série QL

2. Pressiona a janela do teclado da tela sensível

ao toque para inserir os caracteres desejados.

Ao inserir caracteres, você pode usar os botões da janela do teclado a seguir.

•Botão COPY

Copia a sequência de caracteres selecionada (realçada) na caixa de texto.

• Botão CUT (recortar)

Exclui e copia a sequência de caracteres selecionada (realçada) na caixa de texto.

•Botão PASTE

Insere a sequência de caracteres copiada por COPY ou CUT no local do cursor (ou substitui o intervalo de caracteres selecionado no momento).

• Botão CLEAR (limpar)

Apaga todos os caracteres que foram inseridos na caixa de entrada de texto.

• Botão INS

Insere um espaço (em branco) na posição do cursor.

•Botão DEL

Exclui o caractere à direita do cursor (ou a sequência de caracteres selecionada na caixa de texto).

• Botão BS (Backspace)

Exclui o caractere à esquerda do cursor (ou a sequência de caracteres selecionada na caixa de texto).

•Botão TAB

Alterna para o próximo item que pode ser selecionado. Por exemplo, na janela SCENE STORE, você pode usar esse botão para alternar entre duas caixas de entrada de texto e, na janela PATCH/NAME, para alternar os canais.

• Botão SHIFT LOCK

Alterna entre maiúsculas e minúsculas dos caracteres alfabéticos. Insira caracteres maiúsculos e símbolos quando esse botão está ativado, e caracteres minúsculos e numerais quando ele está desativado.

•Botão ENTER

Finaliza o nome inserido.

Uso de bibliotecas

Você pode usar bibliotecas para armazenar (salvar) ou chamar (carregar) as configurações do canal (EQ/dynamics) ou rack (GEQ/effect/premium rack) selecionado no momento. O método de operação é basicamente o mesmo para cada biblioteca. São fornecidas as seguintes bibliotecas:

• Biblioteca de canais de entrada

• Biblioteca de canais de saída

• Biblioteca de EQs de entrada

• Biblioteca de EQs de saída

• Biblioteca dinâmica

• Biblioteca de GEQs

• Biblioteca de efeitos

• Biblioteca de patches de entrada Dante

• Biblioteca Premium Rack

OBSERVAÇÃO

A biblioteca Premium Rack apresenta uma biblioteca para cada tipo de Premium Rack.

I Chamando configurações de uma biblioteca

1. Acesse uma janela que contenha os botões

de ferramenta.

Para selecionar uma página da tela: Para uma biblioteca de canais, exiba primeiro a tela SELECTED CHANNEL VIEW e, em seguida, passe à Etapa 3.

[Tela SELECTED CHANNEL VIEW]

Pressione um botão giratório GAIN na seção Selected Channel (Canal selecionado).

3. Depois de inserir o nome, pressione o botão STORE

ou o botão ENTER.

O nome inserido será aplicado.

OBSERVAÇÃO

• O procedimento básico é igual ao usado na janela que lhe permite atribuir nomes a canais ou outros tipos de dados de biblioteca. Quando você insere um nome para um canal, essa entrada será refletida imediatamente sem o pressionamento do botão ENTER.

• Pressione a caixa de entrada de texto para mover a posição de entrada. Se você selecionar uma região de caracteres inseridos na caixa e, em seguida, inserir um novo caractere, o mais recente substituirá a região selecionada.

Manual do Proprietário

Uso de bibliotecas

1 2

Botão de seleção de canal

Botões de número do canal/nome do canal

[Tela HPF/EQ]/[tela DYNAMICS 1/2]

Na tela SELECTED CHANNEL VIEW ou na tela OVERVIEW, pressione qualquer botão giratório no campo apropriado para EQ ou Dynamics 1/2. (Na tela SELECTED CHANNEL VIEW, pressione qualquer botão giratório duas vezes; na tela OVERVIEW, pressione a área uma vez.)

Selecione o canal (EQ/dynamics) ou o rack (GEQ/effect/Premium Rack) cujas configurações você deseja chamar.

O método de seleção de um canal/rack dependerá do tipo de janela exibido no momento.

[Janela HPF/EQ (1 canal)] [Janela DYNAMICS 1/2 (1 canal)]

Use as teclas [SEL] do painel ou o botão de seleção de canal na área de acesso à função para selecionar um canal.

[Janela HPF/EQ (8 canais)] [Janela DYNAMICS 1/2 (8 canais)]

Além de usar as teclas [SEL] do painel ou o botão de seleção de canal na área de acesso à função, você pode selecionar um canal pressionando os botões de número do canal/nome do canal na janela.

1 Campo EQ 2 Campo Dynamics 1/2

[Tela VIRTUAL RACK]

Na janela VIRTUAL RACK (rack virtual), exibida quando você pressiona o botão RACK na área de acesso à função, pressione um recipiente de racks no qual um GEQ/effect/Premium Rack já esteja montado.

1 Botão RACK 2 recipientes RACK

Se você usar os botões de número do canal/nome do canal na janela pop-up 8ch (8 canais), poderá selecionar vários canais escolhendo uma região. Nesse caso, os mesmos dados da biblioteca serão chamados para todos os canais selecionados.

Manual do Proprietário

Operação básica da série QL

[Tela VIRTUAL RACK]

Use as guias de seleção de rack da parte inferior da janela para selecionar um rack.

OBSERVAÇÃO

Não é possível selecionar uma guia de seleção de rack em que não haja nenhum GEQ, effect ou Premium Rack montado.

3. Pressione o botão LIBRARY.

A tela da biblioteca selecionada é exibida.

4. Gire o botão giratório [TOUCH AND TURN] para

mover a linha realçada para cima ou para baixo para selecionar um item de biblioteca que você deseja chamar.

Em alguns casos, os dados selecionados como a fonte não poderão ser chamados no canal/rack selecionado no momento. Cada biblioteca tem as seguintes limitações:

• Biblioteca de canais

Se o tipo de canal selecionado com a tecla [SEL] for diferente daquele selecionado na lista da biblioteca de canais de saída, será exibida a palavra à direita de CURRENT TYPE. Você poderá chamar os dados mesmo que a palavra “CONFLICT” seja exibida, embora os dados incluam parâmetros diferentes. Os parâmetros que não existem na biblioteca serão definidos como o valor padrão.

• Biblioteca dinâmica

A biblioteca dinâmica contém três tipos diferentes de dados: Dynamics 1 e Dynamics 2 para canais de entrada e Dynamics 1 para canais de saída. A chamada não será possível se você tiver selecionado um tipo não compatível com o processador dinâmico correspondente.

• Biblioteca de GEQs

A biblioteca de GEQs mantém dois tipos diferentes de dados: 31BandGEQ ou Flex15GEQ. Não será possível chamar os dados da biblioteca 31BandGEQ para a biblioteca Flex15GEQ se os dados contiverem configurações de ganho para 16 bandas ou mais.

• Biblioteca de efeitos

Os itens da biblioteca de efeitos que usam efeitos de tipo “HQ.Pitch” ou “Freeze” podem ser chamados somente para racks de efeito 1, 3, 5 ou 7. Eles não poderão ser recuperados se for selecionado qualquer outro rack.

“CONFLICT”

1 CURRENT TYPE (tipo atual)

(Somente para biblioteca de canais de saída)

Esse campo exibe o tipo de canal selecionado com a tecla (SEL).

2 List

Ela mostra as configurações salvas na biblioteca. A linha realçada indica que os dados selecionados para operações. Os dados somente leitura são indicados por um símbolo “R”.

OBSERVAÇÃO

O lado direito da lista exibe informações sobre dados de configuração relevantes (por exemplo, tipo de canais de saída, tipo de dinâmica ou tipo de efeito que está sendo usado). A biblioteca dinâmica também exibe símbolos indicando se os dados podem ser chamados em Dynamics 1 e/ou Dynamics 2.

5. Pressione o botão RECALL.

Os dados selecionados serão carregados no canal (EQ/dynamics) ou no rack (GEQ/effect/Premium Rack) selecionados na etapa 2.

OBSERVAÇÃO

• Se você chamar dados da biblioteca de canais para um canal vinculado a outro canal, a configuração do vínculo do canal para o qual os dados foram recuperados será cancelada.

• Se você selecionar o número da biblioteca que não possa ser chamado, não será possível pressionar o botão RECALL.

Manual do Proprietário

Uso de bibliotecas

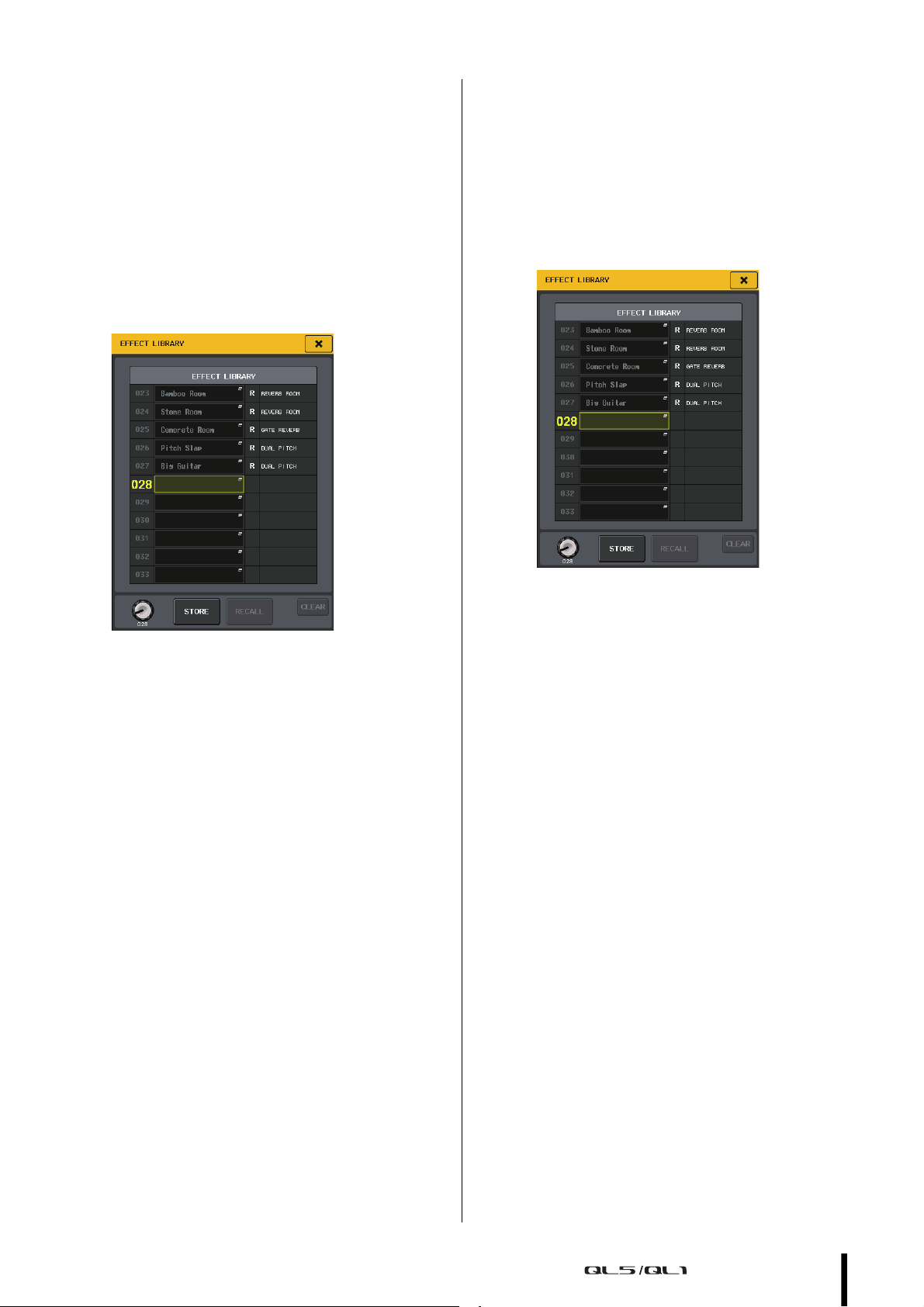

I Armazenando configurações em uma biblioteca

1. Acesse uma janela que contenha os botões

de ferramenta.

2. Selecione o canal (EQ/dynamics) ou o rack

(GEQ/effect/Premium Rack) cujas configurações você deseja armazenar.

OBSERVAÇÃO

Você pode selecionar apenas um canal ou rack como fonte de armazenamento. Se forem selecionados vários canais na janela de dinâmica ou EQ, não será possível executar a operação de armazenamento.

3. Pressione o botão LIBRARY.

A tela da biblioteca selecionada é exibida.

• Lembre-se de que, se você armazenar as configurações em um local que já contenha dados, os dados existentes serão substituídos. (Os dados somente leitura não podem ser substituídos.)

I Apagando configurações de uma biblioteca

1. Acesse uma janela que contenha os botões

de ferramenta.

2. Pressione o botão LIBRARY.

A tela da biblioteca selecionada é exibida.

4. Gire o botão giratório [TOUCH AND TURN] para

selecionar o número da biblioteca de destino do armazenamento.

OBSERVAÇÃO

Não é possível armazenar nada em um número de biblioteca que contenha dados somente leitura (indicado pelo símbolo R).

5. Depois de selecionar o destino de armazenamento,

pressione o botão STORE.

A janela LIBRARY STORE será exibida, permitindo que você atribua um nome aos dados. Para obter detalhes sobre como inserir texto, consulte “Atribuindo um nome” (consulte a página23).

6. Depois de atribuir um título às configurações,

pressione o botão STORE na janela de teclado.

Será exibida uma caixa de diálogo solicitando que você confirme a operação de armazenamento.

7. Pressione o botão OK para executar a operação

de armazenamento.

As configurações atuais serão armazenadas para o número da biblioteca selecionado na etapa 4. Se você decidir cancelar a operação de armazenamento, pressione o botão CANCEL em vez de OK.

OBSERVAÇÃO

• Mesmo depois de ter armazenado as configurações, você poderá editar o título das configurações pressionando o título de dados da lista para acessar a janela LIBRARY TITLE EDIT. No entanto, não é possível editar o título de um item de biblioteca somente leitura (indicado pelo símbolo R).

3. Gire o botão giratório [TOUCH AND TURN]

para selecionar o número da biblioteca que você deseja apagar.

OBSERVAÇÃO

Não é possível apagar dados somente leitura (dados indicados por um símbolo

“R”).

4. Pressione o botão CLEAR.

Será exibida uma caixa de diálogo solicitando que você confirme a operação de limpeza.

5. Pressione o botão OK para executar a operação

de limpeza.

Os dados selecionados na etapa 3 serão apagados. Se você decidir cancelar a operação de limpeza, pressione o botão CANCEL em vez de OK.

Manual do Proprietário

Operação básica da série QL

Inicializando as configurações

Veja como você pode restaurar o estado inicial das configurações de EQ/dynamics do canal ou das configurações de efeito de um rack selecionado no momento. As configurações GEQ podem ser inicializadas usando-se o botão FLAT da tela.

1. Acesse uma janela que contenha os botões

de ferramenta.

2. Selecione o canal (EQ/dynamics) ou o rack

(effect/Premium Rack) cujas configurações você deseja inicializar.

3. Pressione o botão DEFAULT.

Será exibida uma caixa de diálogo solicitando que você confirme a operação de inicialização.

4. Pressione o botão OK para executar a operação

de inicialização.

As configurações EQ/dynamics do canal selecionado na etapa 2 ou do rack (efeito/processador) serão inicializadas. Se você decidir cancelar a operação de inicialização, pressione o botão CANCEL em vez de OK.

OBSERVAÇÃO

No caso de EQ/dynamics, você pode usar os botões de número do canal/nome do canal na janela 8ch/ALL para selecionar um intervalo de canais e iniciá-los simultaneamente.

3. Pressione o botão COPY (carregar).

As configurações atuais serão copiadas para a memória buffer.

OBSERVAÇÃO

• Lembre-se de que, se você copiar outras configurações antes de colar, a memória buffer será sobrescrita.

• Você pode selecionar apenas um canal ou rack como fonte de cópia. Se forem selecionados vários canais na janela 8ch/ALL, você não poderá pressionar o botão COPY.

4. Selecione o canal ou o rack de destino da colagem.

OBSERVAÇÃO

Se você estiver colando configurações de EQ/dynamics, poderá usar a janela 8ch/ALL para selecionar vários canais como o destino da colagem. Nesse caso, o mesmo conteúdo será colado em todos os canais selecionados.

5. Pressione o botão PASTE.

As configurações do canal (EQ/dynamics) ou do rack (GEQ/effect/premium rack) selecionado na etapa 2 serão coladas.

OBSERVAÇÃO

• Lembre-se de que quando você colar, as configurações substituirão o destino da colagem.

• Se nada tiver sido copiado para a memória buffer, o botão PASTE não poderá ser usado (esmaecido).

• De dois tipos de GEQ, o uso dos botões de ferramenta em um rack no qual um Flex15GEQ está selecionado fará com que as configurações A e B sejam copiadas/coladas individualmente.

• Não é possível colar configurações de efeito que usam os tipos

“HQ.Pitch” ou “Freeze” nos racks 2, 4, 6 ou 8.

Copiando e colando as configurações

Veja como você pode copiar as configurações EQ/dynamics do canal selecionado no momento ou as configurações GEQ/effect/premium de um rack para uma memória buffer e, em seguida, colá-las em canal ou rack diferente. Copiar/colar está limitado às seguintes combinações.

• Entre configurações EQ de canais de entrada

• Entre configurações EQ de canais de saída

• Entre processadores dinâmicos para os quais

o destino da colagem tem o mesmo tipo (GATE, DUCKING, COMPRESSOR, EXPANDER, COMPANDER-H, COMPANDER-S ou DE-ESSER) que a fonte da cópia

• Entre efeitos/GEQ montados no rack

• Entre os mesmos processadores montados em

um premium rack

OBSERVAÇÃO

Somente as configurações de 31BandGEQ que usam menos de 15 bandas podem ser copiadas para um Flex15GEQ.

1. Acesse uma janela que contenha os botões

de ferramenta.

2. Selecione o canal (EQ/dynamics) ou o rack

(GEQ/effect/premium rack) cujas configurações você deseja copiar.

Manual do Proprietário

Comparando dois conjuntos

Primeiro conjunto

Memória buffer

Editar as configurações

(segundo conjunto)

Primeiro conjunto

Segundo conjunto

Memória buffer

Comparando dois conjuntos de configurações

de configurações

Use o botão COMPARE para alternar as configurações copiadas para a memória buffer e as configurações do canal (EQ/dynamics) ou rack (GEQ/effect/premium rack) selecionado no momento. Isso é prático quando você deseja copiar um resultado temporário da edição e, em seguida, compará-la com edições subsequentes.

1. Acesse uma janela que contenha os botões

de ferramenta.

2. Selecione um canal (EQ/dynamics) ou rack

(GEQ/effect/premium rack).

3. Pressione o botão COPY para copiar as

configurações atuais para a memória buffer.

Essa será a primeira versão das configurações.

OBSERVAÇÃO

Lembre-se de que, se você copiar outras configurações antes de comparar, a memória buffer será sobrescrita.

4. Edite as configurações do canal (EQ/dynamics)

ou rack (GEQ/effect/premium rack) selecionado no momento.

Essa será a segunda versão das configurações.

OBSERVAÇÃO

Depois de copiar o primeiro conjunto de configurações para a memória buffer, você poderá inicializar o canal ou o rack e editar o segundo conjunto de configurações a partir de um estado inicializado (estado em branco), se desejar.

5. Para comparar o primeiro conjunto de

configurações com as configurações atuais (segundo conjunto), pressione o botão COMPARE.

Você retornará à primeira versão das configurações. Nesse momento, a segunda versão das configurações será copiada para a memória buffer.

COPY

COMPARE

6. Você pode pressionar o botão COMPARE

repetidamente para comparar o primeiro e o segundo conjuntos de configurações.

Cada vez que você pressionar o botão COMPARE, as configurações atuais serão trocadas pelas configurações copiadas para a memória buffer. Ao contrário da operação de colagem, essa operação permite que você retorne às configurações anteriores a qualquer momento, desde que a memória buffer não tenha sido sobrescrita.

OBSERVAÇÃO

• As configurações copiadas para a memória buffer podem também ser usadas pela operação de colagem.

• Se você operar os botões de ferramenta de um rack em que Flex15GEQ (dos dois tipos de GEQ) estiver selecionado, as configurações A e B do rack serão trocadas individualmente pela memória buffer.

Manual do Proprietário

Conexão

Sobre conexões de rede

Sobre o Dante

Este produto apresenta a tecnologia Dante como um protocolo para transmitir sinais de áudio. Dante é um protocolo de rede desenvolvido pela Audinate. Ele foi projetado para fornecer sinais de áudio de vários canais em várias taxas de amostragem e de bits, bem como sinais de controle do dispositivo por uma rede Giga-bit Ethernet (GbE). O Dante também oferece os seguintes benefícios:

• Ele transmite até 512 de entrada/512 de saída, para um total de 1.024 canais (em tese) de áudio por uma rede GbE. (A série QL apresenta QL5: 64 entradas/ 64 saídas, QL1: 32 entradas/32 saídas com uma resolução de 24/32 bits.)

• Os dispositivos habilitados para Dante configurarão automaticamente suas interfaces de rede e se detectarão mutuamente na rede. Você pode identificar dispositivos Dante e seus respectivos canais de áudio com nomes descritivos significativos.

•

O Dante usa padrões de sincronização de rede de alta precisão para obter uma reprodução precisa de amostra com um nível extremamente baixo de latência e desvios. A série QL oferece cinco tipos de latência: 0,25 ms, 0,5ms, 1ms, 2ms e 5ms.

• Um circuito primário e um circuito secundário oferecem redundância em caso de algum problema.

• Com a conexão de um dispositivo habilitado para Dante a um computador usando uma conexão Ethernet, a entrada ou a saída direta dos sinais de áudio ocorrem sem o uso de nenhum dispositivo de interface de áudio.

• O áudio pode ser transferido em distâncias de até 100 metros* entre dispositivos que usam cabos de rede CAT5e. * A distância prática máxima pode variar de acordo com

o cabo usado.

Sobre o Dante Controller

O Dante Controller é um aplicativo de software que permite a configuração e o roteamento de áudio de redes Dante. Use esse aplicativo caso você queira configurar roteamentos de sinal complicados em uma rede Dante. Para obter mais informações, visite o seguinte site:

http://www.yamahaproaudio.com/

Conectando-se a dispositivos E/S

Esta seção explica como conectar a série QL a dispositivos E/S (por exemplo, Rio3224-D) em uma rede de distribuição em série e em uma rede em estrela (rede redundante). Antes da conexão com dispositivos E/S, primeiro “Configurando a rede Dante” (consulte a página34) e, em seguida, desligue a energia do console da série QL.

Rede de distribuição em série

Distribuição em série é um esquema de fios no qual vários dispositivos são conectados juntos em sequência. Com esse método, a rede é simples e não requer switchers. Esse método de conexão é adequado para um sistema simples com um pequeno número de dispositivos. No entanto, se um grande número de dispositivos for conectado dessa forma, o valor de latência poderá ser aumentado. Além disso, se uma conexão for rompida em uma rede de distribuição em série, o fluxo de sinal será interrompido naquele ponto e nenhum sinal será transmitido além dele.

Visite o site da Audinate para obter mais detalhes sobre o Dante.

http://www.audinate.com/

Também há mais informações sobre o Dante divulgadas no site da Yamaha Pro Audio:

http://www.yamahaproaudio.com/

OBSERVAÇÃO

Não use a função EEE (*) de comutadores de rede em uma rede Dante. Embora o gerenciamento da energia deva ser negociado automaticamente em comutadores com suporte para EEE, alguns comutadores não realizam essa negociação corretamente. Isso pode fazer com que o EEE seja habilitado em redes Dante quando isso não for apropriado, resultando em um baixo desempenho de sincronização e em desconexões ocasionais. Portanto, recomendamos o seguinte:

• Se você utiliza comutadores gerenciados, verifique se eles permitem que a função EEE seja desabilitada. Verifique se a função EEE está desabilitada em todas as portas usadas para o tráfego Dante em tempo real.

• Se você utiliza comutadores não gerenciados, certifique-se de não utilizar comutadores de rede com suporte para a função EEE, pois a operação EEE não pode ser desabilitada nesses comutadores.

* EEE (Energy Efficient Ethernet) é uma tecnologia que

reduz o consumo de energia do comutador durante períodos de baixo tráfego na rede. Ele também é conhecido como Green Ethernet e IEEE802.3az.

Manual do Proprietário

Conectando-se a dispositivos E/S

QL5

Rio3224-D (ID#1)

Rio3224-D (ID#2)

SECONDARY

PRIMARY

(ID#1)

(ID#2)

1 2 3 4 5 6 7 8

Switcher

I Conectando consoles da série QL

edispositivosE/S

Use os conectores Dante no console da série QL e dispositivos E/S para conectá-los da maneira a seguir.

I Conectando consoles da série QL

edispositivosE/S

Use os conectores Dante no console da série QL e dispositivos E/S para conectá-los da maneira a seguir.

PRIMARY

QL5

SECONDARY

PRIMARY

Rio3224-D (ID#1)

SECONDARY

PRIMARY

I Definindo botões giratórios e chaves DIP nos

Rede em estrela (rede redundante)

Em uma rede em estrela, cada dispositivo é conectado a uma Switcher. Com uma Switcher compatível com GbE, você pode configurar uma rede de banda larga de grande escala. Recomendamos uma Switcher que ofereça a possibilidade de controlar e monitorar a rede (como QoS, a capacidade de atribuir prioridade a fluxos de dados - por exemplo, sincronização de Word Clock ou transmissão de áudio em certos circuitos de dados). Com essa topologia, é comum configurar uma rede redundante para que a comunicação possa continuar sem afetar o áudio, mesmo na ocorrência de um problema inesperado de rede.

Sobre redes redundantes

Uma rede redundante consiste em dois circuitos, um circuito primário e um secundário. Normalmente, a rede opera no circuito primário. No entanto, se a conexão primária for rompida, o circuito secundário assumirá automaticamente as comunicações. Assim sendo, o uso de uma rede redundante com uma topologia em estrela é melhor para aumentar a estabilidade das comunicações em comparação com uma rede de distribuição em série.

dispositivos E/S

Rio3224-D

SECONDARY

(ID#2)

I Definindo botões giratórios e chaves DIP nos

dispositivos E/S

(ID#1)

(ID#2)

1 2 3 4 5 6 7 8

Manual do Proprietário

Conexão

Rio3224-D

Série QL

Alto-falantes principais

Alto-falantes do monitor

Série QL

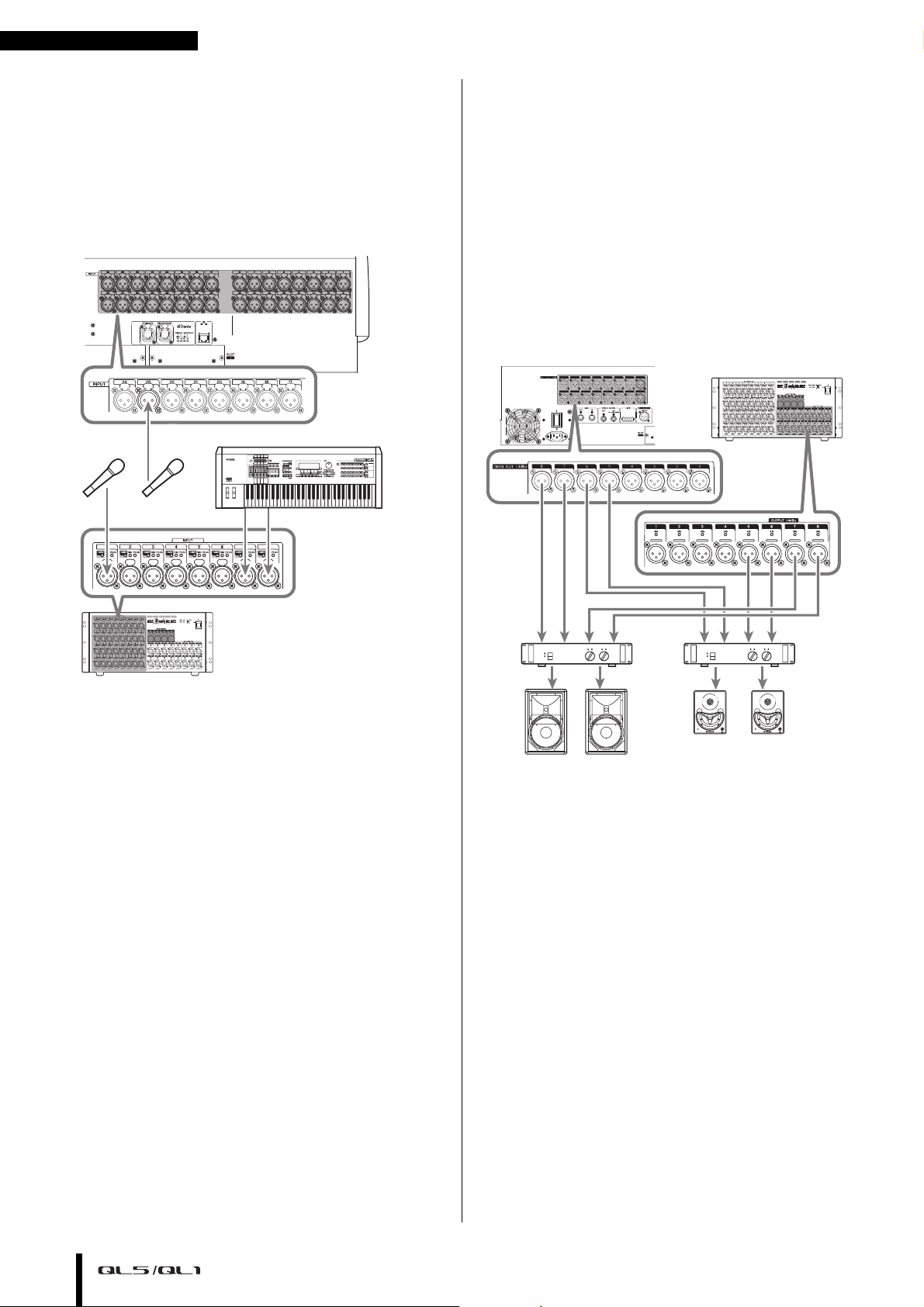

Conexões de entrada/saída de áudio

Conexões de entrada analógica

As saídas INPUT no console e nos dispositivos E/S são usadas principalmente para conectar microfones ou dispositivos em nível de linha mono.

Conexões de saída analógica

Para as saídas OMNI OUT na série QL e as saídas OUTPUT nos dispositivos E/S, você pode aplicar patch aos sinais de saída dos canais de saída [(MIX, MATRIX, STEREO (L/R), MONO (C)], monitorar sinais (MONITOR OUT canais E/D/C) e sinais de saída direta dos canais de entrada. Para obter mais informações sobre patches, consulte “Patch da saída do mixer para o dispositivo E/S” (consulte a página35) na seção Guia rápido. O painel frontal do console tem uma saída PHONES OUT para monitoração, e ela permite monitorar o sinal selecionado como sendo a fonte de monitoração. Ao atribuir os canais L/R/C (E/D/C) de MONITOR OUT (saída de monitor) às saídas desejadas, você pode também monitorar o mesmo sinal pelos alto-falantes externos.

Rio3224-D

Manual do Proprietário

Instalando uma placa opcional

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

17161514131211109876

54321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121187654321

2221201918

17161513121187654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

1716151413121110987654321

2221201918

17161514131211109876

54321

Rio3224-D Rio3224-DRio3224-D

Monitor

(CL)

Monitor

(QL)

FOH (QL)FOH (CL)

Tampa do compartimento

Placa

Função porta a porta

A função porta a porta permite o patch direto entre as portas de entrada e de saída. Com essa função, as entradas e saídas analógicas QL podem ser roteadas diretamente para/de dispositivos Dante externos sem passar pelos canais de mixagem. Caso um console de monitor e um dispositivo E/S sejam necessários na lateral de um palco, um único console da série QL pode realizar ambas as funções, reduzindo o equipamento necessário. Além disso, definindo a série QL como um dispositivo E/S remoto, bem como um console de monitor, o console FOH pode compartilhar e controlar remotamente os amplificadores principais.

2. Solte os parafusos que prendem o compartimento

e remova a tampa.

Mantenha a tampa e os parafusos de fixação em lugar seguro para uso posterior.

3. Alinhe as bordas da placa nos trilhos do

compartimento e insira a placa no compartimento.

Empurre a placa no compartimento o máximo possível para que o conector na extremidade da placa seja inserido corretamente no conector interno do compartimento.

Conexões de entrada/saída digitais

Use a saída DIGITAL OUTPUT para enviar sinais internos de QL para um dispositivo de áudio digital externo. Quando o QL está no estado padrão, o sinal de saída do canal STEREO é enviado para a saída DIGITAL OUT, que permite gravar a mixagem principal em um gravador de CD ou outro dispositivo. Você pode conectar essa saída à saída AES/EBU em um dispositivo E/S, como o Rio3224-D. Além disso, ao instalar miniplacas de E/S YGDAI compradas separadamente nos compartimentos 1 a 2, você pode adicionar saídas de entrada/saída para o QL ou conectar unidades do processador do alto-falante.

Instalando uma placa opcional

Antes de instalar placas de E/S nos compartimentos 1–2, verifique no site da Yamaha se a placa é compatível com a série QL e o número total de placas Yamaha ou de terceiros que podem ser instalados em combinação com essa placa.

http://www.yamahaproaudio.com/

Siga as etapas abaixo para instalar uma placa mini-YGDAI opcional.

OBSERVAÇÃO

Ao instalar uma placa, alinhe atentamente ambas as bordas da placa com os trilhos de orientação no compartimento do dispositivo.

4. Prenda a placa usando os parafusos presos a ela.

Lembre-se de que pode haver dano ou mau funcionamento caso a placa não esteja apertada.

1. Certifique-se de que a alimentação esteja

desligada.

Cuidado

Antes de conectar uma miniplaca de E/S YGDAI comprada separadamente na QL, desligue a chave liga/desliga da fonte de alimentação do console. Do contrário, pode haver mau funcionamento ou choque elétrico.

Manual do Proprietário

Guia Rápido

➩

Guia Rápido

Esta seção explica os procedimentos gerais em um fluxo de trabalho de mixagem. O exemplo a seguir tem como base um sistema ao qual estão conectados um QL5, um dispositivo E/S, um amplificador e alto-falantes. Se existem vários métodos para obter o mesmo resultado, esta seção descreve o método mais simples. Para obter detalhes sobre as funções e os parâmetros, consulte o Manual de Referência.

Conectando os dispositivos

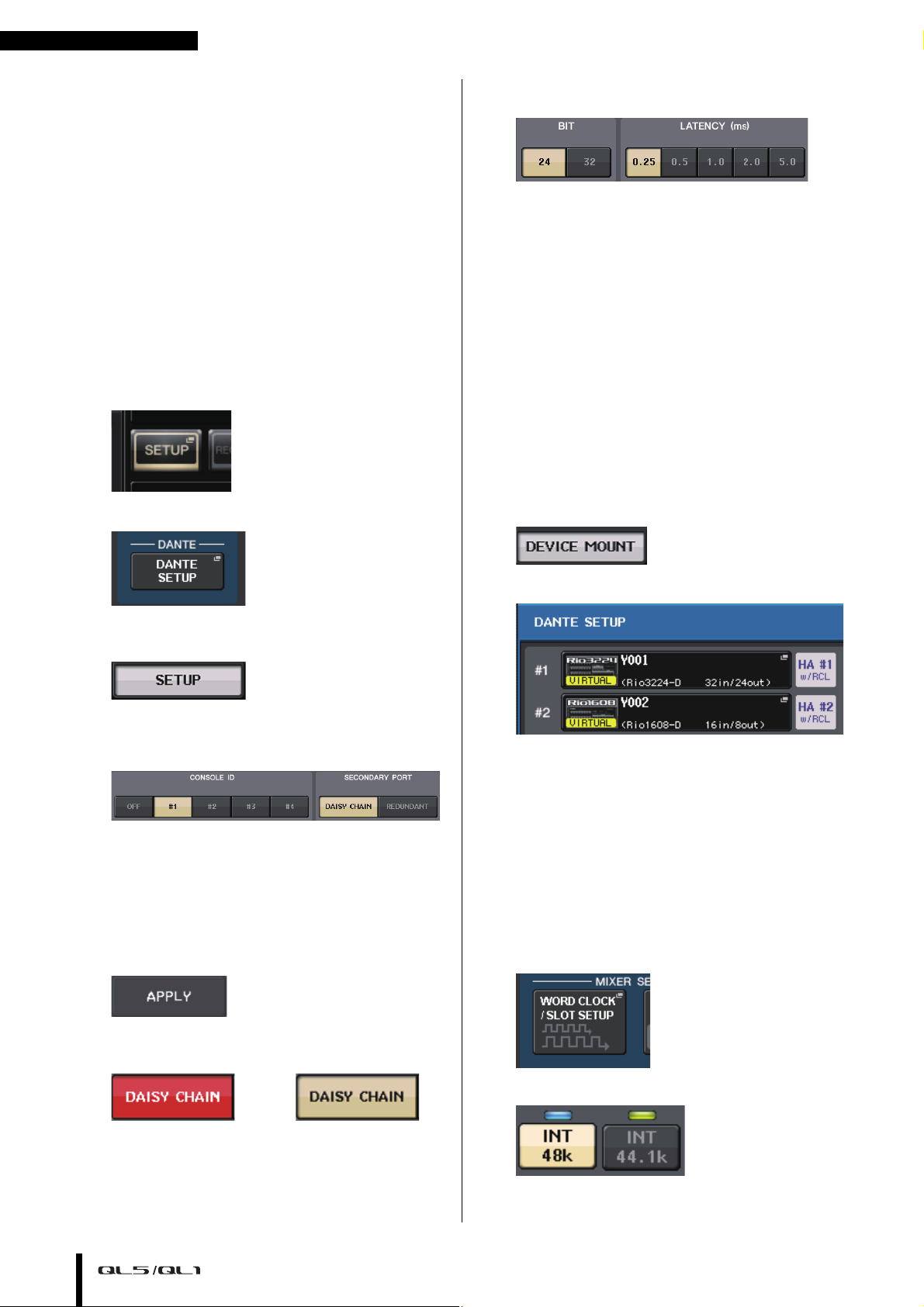

Configurando a rede Dante

1. Pressione o botão SETUP na tela sensível ao toque.

5. Defina BIT como 24 e LATENCY (latência)

como 0,25.

Conectando um dispositivo E/S

1. Verifique se a alimentação está desligada para

todos os dispositivos que serão conectados. Em seguida, use um cabo Ethernet para ligar o conector Dante PRIMARY do QL ao conector Dante PRIMARY do dispositivo E/S.

2. Defina a ID do dispositivo E/S.

OBSERVAÇÃO

Se houver um dispositivo de E/S, defina a ID do dispositivo como “1”. Se você pretende usar vários dispositivos, atribua um número ID exclusivo a cada dispositivo.

3. Ligue nesta ordem: 1) o dispositivo E/S,

2) a série QL e 3) o amplificador.

2. Pressione o botão DANTE SETUP da tela SETUP.

Pressione a guia SETUP na parte inferior da tela DANTE SETUP.

4. Defina CONSOLE ID (identificação do console)

como #1 e SECONDARY PORT (porta secundária) como DAISY CHAIN (distribuição em série).

OBSERVAÇÃO

Antes de alterar as configurações, primeiro desconecte todas as conexões com dispositivos E/S. Caso contrário, a comunicação com os dispositivos E/S não será feita corretamente.

Caso tenham sido feitas alterações, pressione o botão APPLY. Pressione o botão OK quando for exibida uma caixa de diálogo de confirmação.

4. Pressione o botão SETUP, o botão DANTE SETUP

e a guia DEVICE MOUNT na tela sensível ao toque.

5. Monte o dispositivo E/S.

OBSERVAÇÃO

Os dispositivos E/S que não sejam o Rio3224-D devem ser montados. Para obter mais detalhes, consulte o documento em PDF Manual de Referência.

6. Conecte um microfone ou instrumento ao

dispositivo E/S.

Definindo o word clock

Pressione o botão SETUP e, em seguida,

o botão WORD CLOCK/SLOT SETUP na tela sensível ao toque.

Aguarde aproximadamente 30 segundos até que os botões que foram alterados mudem de vermelho para branco a fim de que as configurações sejam aplicadas.

2. Selecione INT 48k ou INT 44,1k.

3. Para fechar a tela, pressione o símbolo X.

Manual do Proprietário

Definindo os canais de entrada

Botão giratório GAIN (ganho)

➩

Patch da porta de entrada

1. Pressione o botão I/O DEVICE na tela sensível

ao toque.

2. Pressione a guia DANTE PATCH

na parte superior da tela I/O DEVICE.

3. Pressione o botão DANTE INPUT

PATCH na tela I/O DEVICE.

4. Pressione o botão AUTO SETUP.

5. Pressione o botão OK quando for exibida uma

caixa de diálogo de confirmação.

6. Para fechar a tela, pressione o símbolo X.

Patch da saída do mixer para o dispositivo E/S

1. Pressione o botão I/O DEVICE e,

em seguida a guia Rio na tela sensível ao toque.

2. Pressione a área de exibição OUTPUT do

dispositivo E/S que está no destino de saída.

3. Pressione o botão OUTPUT1 na tela

OUTPUT PATCH.

4. Na tela PORT SELECT, selecione os

canais de saída que você deseja enviar para o rack.

Definindo os canais de entrada

Alimentação phantom ativada/desativada

1. Pressione a tecla [SEL] para o canal que você deseja

ajustar na Seção de cada canal.

2. Pressione o botão giratório GAIN da tela SELECTED

CHANNEL VIEW.

3. Para que o microfone seja usado, pressione o botão

+48V na janela pop-up GAIN/PATCH, se necessário.

OBSERVAÇÃO

• A chave mestra da alimentação phantom no dispositivo E/S deve ser desligada primeiro.

• Certifique-se de que a alimentação phantom esteja desligada, a menos que ela seja necessária.

• Ao ligar a alimentação phantom, certifique-se de que nenhum equipamento que não sejam dispositivos alimentados por phantom, como microfones de condensador, esteja instalado nos conectores INPUT correspondentes. A aplicação de alimentação phantom a um dispositivo que não a exija pode danificar o dispositivo conectado.

• Não conecte nem desconecte dispositivos em um conector INPUT enquanto a alimentação phantom estiver sendo aplicada. Ao fazer isso, você poderá danificar o dispositivo conectado e/ou a própria unidade.

• Para evitar possíveis danos aos autofalantes, certifique-se de que os amplificadores e/ou autofalantes amplificados estejam desligados ao ligar ou desligar a alimentação phantom. Também recomendamos definir todos os controles de saída do console de mixagens como o valor mínimo ao ligar ou desligar a alimentação phantom. Picos de alto nível repentinos causados pela operação de troca podem danificar o equipamento bem como a audição dos presentes.

5. Pressione o botão CLOSE (fechar).

6. Da mesma forma, defina OUTPUT 2 e as saídas

subsequentes, se necessário.

Ajustando o ganho analógico

1. Pressione a tecla [SEL] para o canal que você deseja

ajustar na Seção de cada canal.

2. Pressione a tecla [CUE] do mesmo canal.

3. Enquanto verifica o nível de som pelos fones

de ouvido e medidores, ajuste o botão giratório [GAIN] do canal da seção Channel Strip (Faixa do canal).

OBSERVAÇÃO

Ajuste o nível de ganho o mais alto possível sem permitir que o segmento OVER do medidor de nível da faixa de canal acenda no nível de entrada mais alto.

Manual do Proprietário

Guia Rápido

4. Ajuste o nível de ganho de outros canais da mesma

forma, pressionando as respectivas teclas [SEL] e [CUE] e, em seguida, girando os botões [GAIN].

5. Após a conclusão do ajuste, desligue a tecla [CUE]

(o LED da tecla apaga).

Enviando um sinal do canal de entrada para o barramento STEREO

1. Pressione a tecla [SEL] do canal de entrada que

você deseja controlar.

2. Pressione um dos botões giratórios da seção

Selected Channel (Canal selecionado) para retornar à tela SELECTED CHANNEL VIEW.

3. No campo TO ST PAN/BALANCE, pressione o botão

ST para ligá-lo (luzes acesas em rosa).

4. No painel superior, pressione a tecla [ON] do canal

de entrada correspondente para ligá-lo.

5. Na seção Master, ligue a tecla [ON] do canal

STEREO e eleve o faders do canal STEREO para 0 dB.

Aplicando equalizador/dinâmica

Aplicando equalizador

1. Pressione a tecla [SEL] do canal que você deseja

controlar.

2. Pressione qualquer um dos botões giratórios da

seção Selected Channel (Canal selecionado) para retornar à tela SELECTED CHANNEL VIEW.

3. Ajuste EQ do campo de parâmetro EQ na seção

Selected Channel (Canal selecionado).

4. Para fazer ajustes finos nas configurações de EQ,

pressione o campo do parâmetro EQ na tela sensível ao toque.

6. Eleve o fader do canal de entrada atualmente

selecionado até um volume apropriado.

Nesse estado, você deve ouvir o som do sistema de alto-falante com patch para o canal STEREO. Se você não ouvir nenhum som, verifique se os medidores L/R estão se movendo no campo METER da área de acesso à função.

Se os medidores L/R estão se movendo:

Pode ser que não esteja correto o patch do canal STEREO para os conectores de saída que são conectados ao sistema de alto-falante. Verifique o patch da porta de saída.

Se os medidores L/R não estão se movendo:

Verifique se os sinais estão sendo roteados corretamente para os canais de entrada com patch.

7. Para ajustar a panorâmica/equilíbrio do sinal

enviado do canal de entrada para o barramento STEREO, gire o botão giratório [PAN] da seção Selected Channel (Canal selecionado).

5. Edite o tipo de EQ e o tipo de filtro na janela

HPF/EQ.

Manual do Proprietário

Definindo os canais de saída

Aplicando dinâmica

1. Pressione a tecla [SEL] do canal que você deseja

controlar.

2. Pressione qualquer um dos botões giratórios da

seção Selected Channel (Canal selecionado) para retornar à tela SELECTED CHANNEL VIEW.

3. Pressione o botão ON para DYNAMICS 1 na tela

sensível ao toque.

4. Pressione qualquer um desses botões giratórios

DYNAMICS 1 duas vezes.

5. Edite o tipo de dinâmica e os parâmetros na janela

DYNAMICS.

Use o botão giratório [TOUCH AND TURN] para operar os parâmetros.

Usando o GEQ

1. Pressione o botão RACK na tela sensível ao toque.

2. Pressione a guia GEQ.

3. Pressione o botão INPUT PATCH (patch de entrada)

do GEQ1.

4. Selecione uma fonte de entrada na coluna

esquerda da janela CH SELECT (seleção de canal) e, em seguida, selecione um canal na coluna direita.

6. Edite os parâmetros de DYNAMICS 2 da mesma

forma.

Definindo os canais de saída

1. Use a tecla Bank Select (Seleção de banco) da seção

Fader Bank (Banco de atenuadores) para selecionar o banco de canais de saída.

2. Pressione a tecla [SEL] para o canal de saída que

você deseja operar na Seção de cada canal.

3. Pressione um dos botões giratórios na seção

Selected Channel (Canal selecionado).

4. Edite os parâmetros do equalizador e de dinâmica

da mesma forma que os canais de entrada.

5. Pressione o botão CLOSE (fechar).

6. Pressione o recipiente de racks GEQ

correspondente para abrir a tela GEQ EDIT.

7. Pressione o botão FADER ASSIGN.

8. Ajuste usando os faders.

(Para QL1, pressione o campo FADER ASSIGN para selecionar a região a ser operada.)

9. Execute as mesmas operações para os outros GEQs,

conforme desejado.

OBSERVAÇÃO

O equalizador gráfico do rack GEQ se destina a canais de saída. Para usar o GEQ nos canais de entrada, monte um EQ gráfico no EFFECT RACK.

Manual do Proprietário

Guia Rápido

Usando o Automixer

1. Pressione o botão RACK na tela sensível ao toque.

2. Pressione a guia GEQ.

3. Pressione o botão de montagem do rack na tela

VIRTUAL RACK.

4. Pressione o botão 8ch Automixer na tela RACK

MOUNTER.

5. Pressione o botão INPUT PATCH (patch de entrada)

do GEQ1.

6. Selecione uma fonte de entrada na coluna

esquerda da janela CH SELECT (seleção de canal) e, em seguida, selecione um canal na coluna direita.

13. Pressione o recipiente de racks no qual você

montou o Automixer.

14. Verifique se não há alguém falando aos

microfones, ajuste o ganho do amplificador externo (ou fader) até o indicador do nível permanecer verde.

15. Caso necessário, opere o controle do peso para

ajustar a sensibilidade uniforme entre os canais de entrada.

Aplicando efeitos

Usando EFFECT RACK (rack de efeito) com envio/retorno

1. Pressione o botão RACK na tela sensível ao toque.

2. Pressione a guia EFFECT.

7. Pressione qualquer um dos botões giratórios da

seção Selected Channel (Canal selecionado) para retornar à tela SELECTED CHANNEL VIEW.

8. Pressione a tecla [SEL] no painel superior para

selecionar um canal.

9. Pressione o botão pop-up no campo INSERT da tela

SELECTED CHANNEL VIEW.

10.Pressione o campo INSERT mais à direita do

pós-fader na tela INSERT/DIRECT OUT 1ch.

3. Modifique as configurações do patch de INPUT

CH/OUTPUT CH (canal de entrada/canal de saída), se necessário.

4. Pressione o recipiente de racks central para abrir

a tela EFFECT EDIT.

5. Pressione o campo do tipo de efeito.

11. Repita as etapas de 5 a 10 para definir 8 canais.

12. Pressione o botão RACK (carregar).

Manual do Proprietário

Aplicando efeitos

6. Selecione um efeito desejado na janela

EFFECT TYPE.

7. Na seção Fader Bank (Banco de atenuadores),

pressione a tecla Bank Select (Seleção de banco) para o canal Effect Send (Envio de efeito) selecionado na etapa 3.

8. Pressione a tecla [SEL] para o canal usado no Effect

Send (Envio de efeito) na Seção de cada canal.

9. Use os faders para controlar envios de efeito.

Inserindo os processadores PREMIUM RACK

1. Pressione o botão RACK na tela sensível ao toque.

2. Pressione a guia PREMIUM.

3. Pressione o ícone do rack no meio para abrir

a janela PREMIUM RACK MOUNTER.

4. Selecione o processador desejado na área MODULE

SELECT e, em seguida, pressione o botão OK.

10. Na seção Fader Bank (Banco de atenuadores),

pressione a tecla Bank Select (Seleção de banco) para o canal Effect Return (Retorno de efeito) selecionado na etapa 3.

11. Pressione a tecla [SEL] para o canal usado no Effect

Return (Retorno de efeito) na Seção de cada canal.

12. Ajuste o nível de retorno de efeito usando o fader.

13. Se necessário, pressione o botão RACK e,

em seguida, o recipiente de racks na guia EFFECT e defina os parâmetros do efeito conforme desejado.

5. Pressione o botão INPUT PATCH.

6. Selecione uma fonte de entrada na coluna

esquerda da janela CH SELECT (seleção de canal) e, em seguida, selecione um canal na coluna direita.

7. Pressione o botão CLOSE (fechar).

Manual do Proprietário

Guia Rápido

8. Na Seção de cada canal, selecione o banco

que inclui o canal do rack premium que você deseja usar.

9. Pressione a tecla [SEL] do canal do rack premium

que você deseja usar.

10. Pressione o botão RACK EDIT no campo INSERT

da tela SELECTED CHANNEL VIEW.

11. Ajuste os parâmetros na janela PREMIUM RACK.

4. Atribua OUT (saída) e IN (entrada) para INSERT

ou DIRECT OUT.

5. Pressione o botão ON para ativá-lo.

6. Modifique o ponto de INSERT ou DIRECT OUT

pressionando-o, se necessário.

Alterando as configurações de patch

Configurando INSERT (inserção) ou DIRECT OUT (saída direta)

Selecione o banco que contém o canal para o qual

você deseja configurar INSERT ou DIRECT OUT na Seção de cada canal.

2. Pressione a tecla [SEL] do canal cujo patch você

deseja alterar.

3. Pressione o botão pop-up no campo DIRECT OUT

da tela SELECTED CHANNEL VIEW.

Alterando a saída de sinal para cada porta de saída

Pressione o botão SETUP na tela sensível ao toque.

2. Pressione o botão OUTPUT PORT na tela

SYSTEM SETUP.

3. Selecione a guia OUTPUT PORT que você

deseja alterar.

Manual do Proprietário

Agrupando e ligando

4. Pressione o botão de seleção de canal de saída

para selecionar o canal de saída cuja porta você deseja alterar.

Agrupando e ligando

Criando um vínculo de canal

1. Pressione o botão CH JOB

na tela sensível ao toque.

2. Pressione o botão CH LINK

(vínculo de canal).

Usando o talkback (retorno)

1. Conecte o microfone a ser usado no retorno à saída

INPUT no painel traseiro.

2. Pressione o botão MONITOR na tela sensível

ao toque.

3. Pressione o campo TALKBACK ASSIGN na área

TALKBACK.

4. No campo ASSIGN da tela TALKBACK, selecione

um barramento para o qual você deseja enviar o sinal de retorno.

3. Selecione o banco que contém os canais que você

deseja vincular na Seção de cada canal.

4. Mantendo pressionada a tecla [SEL] de um canal,

pressione a tecla [SEL] do outro canal que você deseja vincular.

5. Para liberar o vínculo, mantenha pressionada

a tecla [SEL] de um dos canais vinculados e pressione a tecla [SEL] do outro canal.

OBSERVAÇÃO

Você pode também definir ou liberar um vínculo de canal no visor.

Definindo um grupo DCA ou MUTE

1. Pressione a tecla [SEL] do canal que você deseja

controlar.

2. Pressione a guia DCA

ou MUTE na tela SELECTED CHANNEL VIEW.

3. Pressione o botão de

um número do grupo.

5. Pressione o botão TALKBACK ON.

6. Pressione o botão INPUT TO TALKBACK para

selecionar uma entrada. Pressione o botão giratório A.GAIN para ativá-lo e, observando o medidor, use o botão giratório para ajustar onível.

4. Para atribuir outros canais a um grupo, selecione

o canal e, em seguida, pressione os números de grupo DCA ou MUTE da mesma maneira.

Manual do Proprietário

Guia Rápido

Roteando o oscilador para um canal de saída

1. Pressione o botão MONITOR na tela sensível

ao toque.

2. Pressione o botão de exibição OSCILLATOR.

3. Defina os parâmetros MODE, LEVEL e FREQ

(frequência) na tela OSCILLATOR.

Usando memórias de cena

Armazenando uma cena

1. Pressione o campo SCENE na área de acesso

à função.

2. Gire o botão giratório [TOUCH AND TURN]

para selecionar o número da cena de destino do armazenamento.

3. Pressione o botão STORE na tela SCENE LIST.

4. Insira o nome da cena e os comentários na tela

SCENE STORE (armazenamento de cena).

5. Pressione o botão STORE na tela SCENE STORE.

4. Pressione a guia OUTPUT desejada para selecionar

o destino de saída.

5. Volte à tela anterior e pressione o botão OUTPUT

no campo OSCILLATOR.

6. Pressione o botão OK na caixa de diálogo STORE

CONFIRMATION para executar a operação Store (Armazenar).

Recuperando uma cena

1. Pressione o campo SCENE na área de acesso

à função.

2. Gire o botão giratório [TOUCH AND TURN] para

selecionar o número da cena a ser chamado.

3. Pressione o botão RECALL na tela SCENE LIST.

OBSERVAÇÃO

A cena 000 é uma cena somente leitura que restaura o estado padrão dos parâmetros de mixagem. Lembre-se de que quando o número de cena 000 é recuperado, as configurações de patch de entrada, patch de saída, efeito interno e amplificador principal também retornarão ao estado padrão.

Manual do Proprietário

Gravando e reproduzindo áudio usando uma unidade flash USB

Gravando áudio em uma unidade flash USB

1. Ligue a unidade flash USB ao conector da

unidade QL.

2. Pressione o botão RECORDER na tela sensível

ao toque.

3. Pressione a guia USB.

Reproduzindo arquivos de áudio da unidade flash USB

1. Conecte a unidade flash USB que contém arquivos

de áudio à unidade QL.

2. Pressione o botão RECORDER na tela sensível

ao toque.

3. Na área PLAYBACK OUT, selecione um canal do

qual você deseja reproduzir arquivos de áudio.

4. Selecione um arquivo de áudio para reprodução

na lista.

4. Pressione o botão REC RATE (taxa de gravação)

para alternar a taxa de bits da gravação de um arquivo MP3.

5. Na área RECORDER INPUT, selecione um canal de

fonte de gravação e defina o nível de gravação.

6. Pressione o botão REC para armar a gravação.

7. Pressione o botão PLAY para iniciar a gravação.

5. Pressione o botão Play.

6. Ajuste o ganho usando o botão giratório na área

PLAYBACK OUT GAIN e, em seguida, na Seção de cada canal, use os faders dos canais selecionados na área PLAYBACK OUT para ajustar o nível do volume.

8. Quando terminar de gravar, pressione

obotãoSTOP.

Manual do Proprietário

Guia Rápido

Salvando e carregando as configurações da unidade

Salvando as configurações da unidade em uma unidade flash USB

1. Ligue a unidade flash USB ao conector da

unidade QL.

2. Pressione o botão SETUP na tela sensível ao toque.

3. Pressione o botão SAVE/LOAD (salvar/carregar).

7. Digite o nome dos dados e comentários

e pressione o botão SAVE.

Carregando as configurações da unidade de uma unidade flash USB

1. Pressione o botão SETUP na tela sensível ao toque.

2. Pressione o botão SAVE/LOAD (salvar/carregar).

3. Para selecionar o arquivo que você deseja carregar,

pressione o nome do arquivo desejado na lista de arquivos ou gire o botão giratório [TOUCH AND TURN].

4. Pressione o botão LOAD (carregar).

5. Na tela LOAD SELECT, selecione os dados

a serem carregador, o tipo de dados e o destino do carregamento.

4. Se necessário, pressione o ícone do diretório

e altere o diretório.

Para ir ao próximo nível mais alto, pressione o botão de seta no campo PATH.

5. Pressione o botão SAVE.

6. Na tela SAVE SELECT, selecione os dados a serem

salvos, o tipo de dados e o destino da gravação e, em seguida, pressione o botão SAVE.

6. Pressione o botão LOAD para carregar o arquivo

selecionado.

Formatando uma unidade flash USB na unidade QL

Conecte a unidade flash USB que você deseja formatar à unidade QL.

2. Na tela SAVE/LOAD, pressione o botão FORMAT.

3. Digite um nome no campo VOLUME NAME

(nome do volume) e pressione o botão FORMAT.

4. Pressione o botão OK quando for exibida uma

caixa de diálogo de confirmação.

Manual do Proprietário

Outras funções

Ajustando o brilho da tela sensível ao toque, as lâmpadas e outros indicadores

Outras funções

4. Se desejar, alterne entre os bancos A/B e defina

configurações para o outro banco da mesma maneira.

Agora, você pode alternar entre os botões BANK A e BANK B para alterar o brilho da tela sensível ao toque, LCD, visores de nomes de canal e lâmpadas em uma única operação. Você pode também atribuir esse parâmetro a uma tecla USER DEFINED (consulte o Manual de Referência) e pressionar essa tecla para alternar entre os bancos A e B.

Essa operação permite ajustar o brilho da tela sensível ao toque, LEDs de painel superior, exibições de nome de canal e luzes dos conectores LAMP do painel traseiro.

1. Na área de acesso à função, pressione

obotãoSETUP.

2. No campo localizado na linha inferior da tela

SETUP, pressione o botão BANK A ou BANK B.

Você pode salvar duas configurações de brilho diferentes no banco A e B e alternar entre eles, se desejar.

3. Use o botão giratório [TOUCH AND TURN] para

definir os parâmetros a seguir.

Campo CONTRAST (contraste)

• NAME (nome)

Esse botão giratório ajusta o contraste dos caracteres nos visores do nome do canal no painel superior.

Campo BRIGHTNESS (brilho)

• NAME (nome)

Esse botão giratório ajusta o brilho dos visores do nome do canal no painel superior.

• CH COLOR (cor do canal)

Esse botão giratório define o equilíbrio de brilho entre o indicador de cor do canal e a exibição de nome do canal no painel superior.

• SCREEN (tela)

Esse botão giratório ajusta o brilho da tela sensível ao toque. Se o brilho for definido como nível menor que 2, o QL iniciará na próxima vez com configuração de brilho 2 para que você possa ver a tela.

•PANEL

Esse botão giratório ajusta o brilho dos LEDs do painel superior.

• LAMP (lâmpada)

Esse botão giratório ajusta o brilho das lâmpadas conectadas às saídas LAMP do painel traseiro.

Definindo a data e hora do relógio interno

Esta seção explica como definir a data e a hora do relógio embutido na unidade QL e como selecionar um formato de exibição de data e hora. A data e a hora especificadas aqui são usadas para o carimbo de data e hora usado no momento de salvar uma cena.

1. Na área de acesso à função, pressione

obotãoSETUP.

2. Pressione o botão DATE/TIME na parte inferior

da tela SETUP.

O visor DATE/TIME é exibido.

•DATE

Esse campo especifica a data do relógio interno.

•TIME

Esse campo especifica a hora do relógio interno.

• DISPLAY FORMAT

Esse campo especifica o formato de exibição da data e hora do relógio interno.

Data

MM/DD/YYYY (MM/DD/AAAA = mês/dia/ano) DD/MM/YYYY (DD/MM/AAAA = dia/mês/ano) YYYY/MM/DD (AAAA/MM/DD = ano/mês/dia)

Hora

24Hours (24 horas) (horas mostradas no intervalo de 0 a 23) 12Hours (12 horas) (horas mostradas de 12 em 12 = 0am – 11am e 0pm – 11pm)

3. No campo FORMAT, pressione os botões MODE

várias vezes para selecionar o formato desejado de exibição da data e hora.

4. Use o botão giratório [TOUCH AND TURN] para

definir a data e a hora atuais.

5. Quando terminar de fazer configurações,

pressione o botão OK.

A data, a hora e o formato de exibição especificados serão finalizados e a janela será fechada. Se você pressionar o botão CANCEL ou o símbolo X em vez de pressionar o botão OK, as alterações serão descartadas e a janela será fechada.

Manual do Proprietário

Outras funções

Inicializando a unidade com as configurações padrão de fábrica

Se ocorrer um erro na memória interna do QL ou se você esquecer a senha e não conseguir operar a unidade, poderá usar o procedimento a seguir para inicializar a memória interna. Tome cuidado ao realizar as etapas a seguir.

AVISO

Quando você inicializar a memória interna, todo o conteúdo salvo na memória será perdido.

1. Mantenha pressionada a tecla [SEL] do Fader B

na seção Master (Mestre) do painel ao ligar.

Após a tela de abertura, será exibida a tela do menu de inicialização.

Ajustando os faders (função de calibração)

Dependendo do ambiente no qual o console vai ser usado, podem ocorrer discrepâncias no movimento do motor dos faders. Você pode usar a função Calibração para corrigir essas discrepâncias. Com essa operação, os faders especificados na Seção de cada canal e na seção Master (Mestre) serão calibrados de forma semiautomática.

OBSERVAÇÃO

Para obter mais informações sobre ajuste do ganho de entrada ou do ponto de detecção da tela sensível ao toque, consulte o Manual de Referência.

1. Mantenha pressionada a tecla [SEL] do Fader B

na seção Master (Mestre) do painel ao ligar.

Após a tela de abertura, será exibida a tela do menu de inicialização. Essa janela será exibida também se for detectado um problema nas configurações do fader durante os primeiros passos do QL.

2. Na tela do menu de inicialização, selecione

o método de inicialização.

• INITIALIZE ALL MEMORIES (inicializar todas as memórias)

Toda a memória, inclusive as memórias de cena e bibliotecas, voltará para as configurações iniciais, exceto DANTE SETUP.

• INITIALIZE CURRENT MEMORIES (inicializar memórias atuais)

Toda a memória, exceto as memórias de cena e bibliotecas, voltarão para as configurações iniciais, exceto DANTE SETUP.

3. Pressione o botão INITIALIZE na caixa de diálogo

para confirmar a inicialização.

4. Pressione o botão OK na caixa de diálogo

de confirmação.

A operação de inicialização será iniciada.

OBSERVAÇÃO

Não pressione nenhum botão até a conclusão da inicialização.

5. Uma mensagem indica que o processo

de inicialização está concluído. Pressione o botão EXIT (sair).

O console será iniciado no modo de operação normal.

OBSERVAÇÃO

Como alternativa, você pode continuar a operação selecionando um menu diferente em vez de pressionar o botão EXIT.

2. Pressione o botão FADER CALIBRATION

(calibração do atenuador).

Será exibida a tela FADER CALIBRATION MODE (modo de calibração do atenuador), em que você pode ajustar os faders.

3. Pressione uma tecla [SEL] para especificar os faders

que você deseja calibrar.

Os faders cujo problema foi detectado na inicialização já estarão selecionados.

4. Pressione o botão START.

5. Pressione o botão OK na caixa de diálogo.

O fader especificado na etapa 3 passa para –∞ (todo para baixo).

6. Caso a posição do fader não esteja correta,

movimente-o manualmente até –∞ (todo para baixo).

7. Depois de ajustar a posição do fader, pressione

o botão [NEXT] (avançar).

O processo continuará na próxima posição do fader.

Manual do Proprietário

8. Repita as etapas de 6 a 7 para ajustar a posição

do fader como 20 dB, 0 dB e +10 dB (todo para cima), na ordem.

Quando o ajuste na posição +10 dB é concluído, a calibração começa.

9. Quando a calibração for concluída, pressione

o botão APPLY.

As configurações da calibração serão salvas na memória interna. Se o botão RESTART for exibido, significa que houve falha na calibração. Pressione o botão RESTART para executar a calibração novamente.

10. Pressione o botão EXIT (sair).

O console será iniciado no modo de operação normal.

OBSERVAÇÃO

Como alternativa, você pode continuar a operação selecionando um menu diferente em vez de pressionar o botão EXIT.

Ajustando os faders (função de calibração)

Manual do Proprietário

Solução de problemas

Há uma seção de perguntas frequentes disponível no site Yamaha Pro Audio.

http://www.yamahaproaudio.com/

A alimentação não liga; os LEDs do painel e o visor LCD não acendem.

H A chave liga/desliga do QL está ligada? H O cabo de alimentação está conectado a uma tomada

de corrente alternada (CA) correta?

H O plugue do cabo de alimentação está inserido

totalmente - houve um click e travou firmemente?

¯ Se a alimentação ainda assim não for ligada,

entre em contato com o fornecedor Yamaha.

A unidade não está recebendo sinal de entrada.

H Você definiu corretamente os botões UNIT ID e DIP

no dispositivo E/S conectado ao QL antes de ligar a alimentação para os dispositivos?

H DANTE SETUP é apropriado à unidade? H Os dispositivos de fonte estão fornecendo sinal

adequado?

H O indicador SIG está aceso no dispositivo E/S? H Caso um microfone com alimentação phantom esteja

conectado à unidade QL, a chave +48V MASTER do dispositivo E/S, a chave +48V MASTER ON/OFF do QL e o botão +48V de cada canal estão ligados?

H O ganho do amplificador principal interno, amplificador

principal externo ou dispositivo E/S está definido como um nível adequado?

H Existe um patch da porta de entrada para um canal

de entrada?

H O indicador da tecla [ON] do canal de entrada

está aceso?

H O fader do canal de entrada foi elevado? H Os faders de EQ foram elevados? H Uma inserção poderia ser ligada mesmo não tendo

sido especificada corretamente?

H Se você estiver usando uma placa de E/S opcional,

essa placa está instalada corretamente?

H O fader do canal de saída foi elevado? H Tente usar as diversas telas da função METER

para verificar os níveis.

H O fader DCA atribuído a esse canal foi elevado? H MUTE MASTER pode estar ativado para o canal

atribuído a um grupo MUTE?

O som está distorcido.

H O wordclock foi definido corretamente? H O ganho do amplificador principal interno, amplificador

principal externo ou dispositivo E/S está definido como um nível adequado?

H A Compensação de ganho estava ligada quando

o ganho analógico não era apropriado? Ou o ganho analógico foi elevado ao máximo enquanto a Compensação de ganho estava ligada?

¯ Primeiro, desligue a função Compensação de ganho,

defina o ganho analógico em um nível apropriado e, em seguida, religue a Compensação de ganho.

H O ganho digital pode estar definido com uma

configuração extremamente alta?

H O fader do canal de entrada pode estar elevado

demais?

H O fader do canal STEREO pode estar elevado demais? H O ganho de EQ pode estar definido com uma

configuração extremamente alta?

H A latência está muito baixa na tela DANTE SETUP?

O som sai mesmo que não haja patch para um canal de saída.

H O canal de entrada pode estar atribuído à saída direta? H Você atribuiu um canal de saída como a saída

de inserção?

O volume de um canal específico aumenta e cai.

H DYNAMICS 1/2 pode estar definido como ducking

(silenciador) ou com valor do parâmetro extremo?

A operação de um fader não controla o nível como esperado.

H A área de acesso à função indica MIX/MTRX

ON FADER? E o modo SENDS ON FADER pode ser ativado?

O som não sai pelos fones de ouvido nem pelas saídas MONITOR OUT.

H O botão giratório [PHONES] ou o nível de monitor está

em um volume apropriado?

H O fader do monitor foi definido em um nível apropriado? H A fonte de monitoração foi selecionada? H O DIMMER está aplicado?

¯ Pressione o botão MONITOR, em seguida,

verifique a área MONITOR no visor.

O nível de som está muito baixo.

H O GAIN ou o ganho digital do amplificador principal,

amplificador principal externo ou dispositivo E/S está definido como um nível adequado?

H O fader do canal de entrada foi elevado? H O ganho de EQ pode estar baixo demais? H Os faders de EQ foram elevados? H A configuração do limiar ou taxa de GATE/COMP

pode estar definido com valor excessivo?

Manual do Proprietário

Somente o som de um canal específico é ouvido no MONITOR OUT (saída do monitor) ou na saída PHONES (fones).

H A tecla [CUE] pode estar ligada?

Há ruído em um gravador ou outro dispositivo conectado externamente.

H O wordclock foi definido corretamente? H O sinal de entrada pode não estar sincronizado? H O oscilador ou o talkback (retorno) pode ser ligado?

O intervalo de alta frequência está atenuado.

H A ênfase está aplicada? Esse problema ocorrerá se

o status do sinal de entrada não corresponder aos dados de ênfase.

H O EQ está aplicado?

Solução de problemas

A expansão é restrita, principalmente quando o reforço de EQ é aplicado.

H Use a função de fader do EQ para reduzir o nível.

Um sinal de entrada está entrando, mas não há saída do monitor.

H O DIMMER está aplicado? H MONITOR CH pode ser atribuído mesmo que a porta de

saída não esteja conectada a um dispositivo externo?

O sinal está atrasado.

H Verifique se a configuração de atraso de cada canal

INPUT e OUTPUT PORT foi definida corretamente.

A rotação do botão MIX não altera o nível de emissão para o barramento MIX.

H O botão TO MIX SEND ON/OFF está ativado? H A tecla MIX [ON] está ativada? H O barramento MIX está definido como tipo VARI? H Caso o ponto de envio esteja definido como POST,

o fader pode estar reduzido?

Não é possível salvar a memória de cena ou vários dados da biblioteca.

H Você está tentando salvar os dados para uma cena/

biblioteca somente leitura ou uma cena protegida?

H Foram especificadas restrições no nível de usuário?

Não é possível salvar em uma unidade flash USB.

H A unidade flash USB foi protegida? H A unidade flash USB tem capacidade livre suficiente

para salvar os dados?

Ao formatar a unidade flash USB, use o formato FAT32 ou FAT16.

H O gravador está em reprodução?

Não é possível transmitir nem receber dados MIDI.

H A MIDI PORT (porta MIDI) foi selecionada

corretamente?

H Os modos de transmissão e recepção e os canais

foram selecionados corretamente?

H Foi especificado um evento correspondente

à Mensagem de alteração de programa específica?

Quando uma cena é chamada, alguns canais/parâmetros não são atualizados.

H Esse canal ou parâmetro foram definidos como

Recall Safe?

H FOCUS foi definido de maneira que os canais

ou parâmetros não sejam atualizados?

H Foram especificadas restrições no nível de usuário?

Os LEDs do painel ou o visor LCD estão muito escuros/muito claros.

H Isso pode ser ajustado na tela SETUP.

O nível do sinal de frequência específica é baixo.

H O ganho de EQ pode estar baixo demais? H O roteamento de um sinal por meio de GEQ ou

EFFECT o atrasará em relação a outros sinais. Se esse sinal for mixado com outro sinal roteado por meio de um caminho de sinal diferente, o efeito de filtro pente reduzirá o nível de uma frequência específica.

Não é possível controlar um dispositivo E/S.

H Os botões giratórios e os botões DIP nos dispositivos

E/S estão definidos corretamente?

H O canal que está sendo controlado corresponde

ao canal no dispositivo E/S?

Não é possível controlar a unidade QL usando QL Editor.

H O computador está conectado corretamente à saída

da rede da unidade?

H A configuração da rede na unidade QL está

especificada corretamente?

H Para obter detalhes sobre configurações, consulte

o guia de instalação do .QL Editor publicado em nosso site.

Não é possível controlar a unidade QL usando StageMix.

H A configuração de WiFi em QL StageMix está definida

corretamente?

H A saída da rede da unidade QL está conectada

corretamente ao ponto de acesso WiFi?

H A configuração da rede na unidade QL está

especificada corretamente?

H Consulte o Manual do Proprietário do QL StageMix

em nosso site.

No visor LCD, existem alguns pontos pretos (não acesos) ou pontos brancos (sempre acesos).

H Infelizmente, essa é uma característica comum dos

LCDs TFT. Não se trata de um defeito.

No nome do canal exibido, por conta da velocidade da resposta da exibição do medidor de GR em cada entrada e saída de voz do canal, a indicação pode ser fraca ou diferente do esperado.

H Essa é uma característica comum dos LCDs, e não um

mau funcionamento. Dependendo da fonte de entrada, esse fenômeno pode ser mais evidente.

Você ativa um botão CUE na tela EFFECT EDIT, mas ele é automaticamente desativado.

H Ele é automaticamente desativado quando você alterna

as telas no visor.

Quando uma cena é chamada, demora um pouco para que os faders parem.

H Você especificou um tempo de atenuação?

Manual do Proprietário

Colocando o kit de montagem em rack RK1 (vendido separadamente)

Blocos laterais

Colocando o kit de montagem em rack RK1 (vendido separadamente)

Você pode colocar o kit de montagem em rack RK-1 opcional no QL5 e no QL1 e montá-lo em um rack ou em um sistema instalado.

1. Certifique-se de que a alimentação esteja desligada.

2. Remova os parafusos “A” e solte os blocos laterais.

OBSERVAÇÃO

Mantenha os parafusos dos blocos laterais com os blocos removidos.

3. Use os parafusos que acompanham o RK1 para instalar as ferragens.

Aperte os parafusos nos locais indicados pelas setas.

4. Encaixe as ferragens no outro lado da mesma maneira.

AVISO

Ao prender o kit de montagem em rack RK1, você deve desligar a chave liga/desliga na unidade e usar os parafusos incluídos no RK1. Do contrário, pode haver mau funcionamento ou choque elétrico.

Manual do Proprietário

Especificações gerais

As especificações e as descrições contidas neste manual do proprietário têm apenas fins informativos. A Yamaha Corp. reserva-se o direito de alterar ou modificar produtos ou especificações a qualquer momento, sem notificação prévia. Como as especificações, os equipamentos ou as opções podem não ser iguais em todas as localidades, verifique esses itens com o revendedor Yamaha.

Especificações gerais

Relógio interno

Frequência de amostragem

Atrasos de sinal Menos de 2,5 ms, INPUT para OMNI OUT, Fs= 48 kHz

Fader 100 mm motorizado, Resolução=1024 steps, +10 dB a –138 dB, –∞dB todos os faders

Resposta de frequência +0,5, –1,5 dB 20 Hz–20 kHz, consulte saída +4 dBu a 1 kHz, INPUT para OMNI OUT

Distorção harmônica total

Zumbido e ruído

Faixa dinâmica

Diafonia a 1 kHz

Dimensões (L x A x P) e Peso líquido

Requisitos de alimentação (em watts)

Requisitos de alimentação (em volts, Hz)

Intervalo de temperatura

Acessórios incluídos Manual do Proprietário, capa contra poeira (somente QL5), cabo de alimentação

Acessórios opcionais

*1. Um filtro de 22 kHz, 30 dB/Oct é usado para medir a diafonia. *2. Para obter mais informações sobre o suporte à placa Mini-YGDAI, consulte o site Yamaha Pro Audio.

http://www.yamahaproaudio.com/ *3. Um filtro de 80 kHz, 18 dB/Oct é usado para medir a distorção harmônica total. *4. Um filtro A-Weight é usado para medir o zumbido e o ruído.

External Clock (Relógio externo)

Menos de 0,05 % 20 Hz–20 kHz@+4 dBu em 600 Ω, INPUT para OMNI OUT,

Ganho de entrada = Mín. Tipo –128 dBu, ruído de entrada equivalente, Ganho de entrada = Máx.

Ruído de saída residual –88 dBu, ST master desligado Tipo 112 dB, Conversor DA,

Tipo 108 dB, INPUT para OMNI OUT, Ganho de entrada = Mín.

–100 dB

QL5: 828,4 mm x 272 mm x 563 mm, 21,8 kg QL1: 468 mm x 272 mm x 562 mm, 14,7 kg

QL5: 200 W, QL1: 135 W

100–240 V 50/60 Hz

Intervalo de temperatura de funcionamento: 0 a 40 °C Intervalo de temperatura de armazenamento: –20 a 60 °C

Kit de montagem em rack RK1, miniplacas YGDAI

, canais INPUT/OMNI OUT adjacentes, Ganho de entrada = Mín.

44,1 kHz 48 kHz

44,1 kHz +4,1667 %, +0,1 %, –0,1 %, –4,0 %

48 kHz +4,1667 %, +0,1 %, –0,1 %, –4,0 %

, luminária com haste flexível LA1L

±200 ppm

Modelos europeus Inrush Current baseado em EN 55103-1:2009 5A (na ligação inicial) 3A (após interrupção de fornecimento de 5s) Em conformidade com os ambientes: E1, E2, E3 e E4

Manual do Proprietário

Diagramas dimensionais

828.4

272

563

QL5

468

272

562

QL1

Unidades: mm

Diagramas dimensionais

Manual do Proprietário

Índice

Agrupando. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Ajuda. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Alimentação phantom . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Analógico, ganho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Área de acesso à função . . . . . . . . . . . . . . . . . . . . . . . 20

Área principal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Automixer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Banco de faders personalizados . . . . . . . . . . . . . . . . 22

Bibliotecas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Botões . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Botões de ferramenta . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Caixas de diálogo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Calibrando os faders . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Canal de entrada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Canal, vínculo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Comparar (bibliotecas) . . . . . . . . . . . . . . . . . . . . . . . . . 29

Conexões de rede . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Configuração de fábrica . . . . . . . . . . . . . . . . . . . . . . . . 46

Copiar/colar (biblioteca) . . . . . . . . . . . . . . . . . . . . . . . . 28

Dante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9, 30, 34

INPUT PATCH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

OUTPUT PATCH . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Dinâmica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

DIRECT OUT (saída direta) . . . . . . . . . . . . . . . . . . . . 40

Dispositivos E/S . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Efeito, rack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

EFFECT RACK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Effects (efeitos) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Equalizador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Faders/botões giratórios. . . . . . . . . . . . . . . . . . . . . . . . 19

GEQ (EQ gráfico) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Gravador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Grupo DCA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Grupo MUTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Guias. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Inicializando (biblioteca) . . . . . . . . . . . . . . . . . . . . . . . . 28

Inicializar (console) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

INSERT (inserção) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Janela do teclado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Lâmpada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Link . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Memória de cena . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

MIX/MATRIX, barramentos . . . . . . . . . . . . . . . . . . . . . 23

Nome, exibições. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Oscilador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Painel frontal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Painel superior

Conector USB. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Master (Mestre), seção . . . . . . . . . . . . . . . . . . . . . 14

Seção de cada canal . . . . . . . . . . . . . . . . . . . . . . . 12

Seção Display (visor) . . . . . . . . . . . . . . . . . . . . . . . 13

Selected Channel

(Canal selecionado), seção. . . . . . . . 13

USER DEFINED KEYS, seção . . . . . . . . . . . . . . 14

Painel traseiro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Patch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Placas E/S opcionais . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Porta de entrada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

PREMIUM RACK . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9, 39

Rack GEQ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Rede de distribuição em série . . . . . . . . . . . . . . . . . . 30

Rede em estrela. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Rede redundante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Relógio interno . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Selected Channel

(Canal selecionado), seção . . . . . . . . . . . . . . . . . . . . 13

SENDS ON FADER, modo. . . . . . . . . . . . . . . . . . . . . 23

Sobre o Dante Controller. . . . . . . . . . . . . . . . . . . . . . . 30

STEREO, barramento . . . . . . . . . . . . . . . . . . . . . . . . . 36

Talkback . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Tela sensível ao toque. . . . . . . . . . . . . . . . . . . . . . . . . 18

TOUCH AND TURN, botão giratório . . . . . . . . . . . . 18

USB, unidade flash . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Carregar (configurações da unidade). . . . . . . . 44

Formatação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Gravar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Reprodução. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Salvar (configurações da unidade) . . . . . . . . . . 44

Word clock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Manual do Proprietário

Diagrama de blocos

[DA NTE ]

[INPUT]

[1-32{ 16}]

[PLAYBACK OUT]

INSE RT OU T

[CH 1-64{ 32},

MIX 1-16,

STEREO

L,R,MO NO(C),

MA TRIX 1-8]

OUT

[MIX 1-16,

STEREO

L,R,MO NO(C),

MA TRIX 1-8]

DANTE INPUT

64{32}

+48V MASTE R

+48V

[SL OT]

+48V

SLOT1

SLOT2

4321

USB

GEQ

RACK IN

PATCH

GEQ1 IN

A/B

GEQ2-8 IN

GEQ1-4 IN

GEQ1-8 IN

EFFECT RACK IN

PREMIUM

RACK IN

GEQ RACK2-8(G EQ2-8) (same as G EQ RACK1)

A/B

8 8

A/B

16 16

PATCH

FX1 IN

A(L)/B(R)

FX2-8 IN

EFFECT RACK2-8(FX2-8) (same as EFFECT RACK1)

A(L)/B(R)

PATCH

PR1 IN

A(L)/B(R)

PR2-8 IN

PREMIUM RACK2-8 (same as PREMIUM RACK1)

A(L)/B(R)

PRE GC

MET E R

ADINPUT

Compensation

GAIN/TRIM

SLOTIN

MET E R

DECO DER

SLOTIN

MET E R

Gain

GAIN

GEQ RACK1(GE Q1)

RACK IN

MET E R

31BandG EQ

RACK IN A

MET E R

RACK IN B

MET E R

Flex15GEQ

Aut omixe r 8ch RA CK1-4 (GE Q1-4)

MET E R

Automixer8ch

Automixer 16ch RACK1-8 (GE Q1-8)

Automixer16ch

EFFECT RACK1(FX1)

RACK IN

MET E R

31BandG EQ

RACK IN A

MET E R

RACK IN B

MET E R

Flex15GEQ

RACK IN L

MET E R

RACK IN R

MET E R

EFFECT

PREMIUM RA CK1(PR1)

RACK IN L

MET E R

RACK IN R

MET E R

PROCESSO R

OUTPUTS

PHONES OUT LR

DANTE IN 1-64{32}

OUT [DIRECT 1-64{32}, MIX1-16, S TERE O L,R,MO NO(C) ,MAT RIX 1-8]

OUT [MONITOR L,R,MONO(C) ,CUE L,R]

INSERT OUT [CH1-64{32}, MIX1-16, STERE O L,R,MONO(C) ,MATRIX 1-8]

CASCADE OUT [MIX1-16, STEREO L,R,MONO(C) ,MATRIX 1-8, CUE L,R]

STEREO OUT MONO(C)

To OUTPUT PATCH

DANTE

MET E R

32{16}

PLAYBACK OUT

MET E R

To MONITOR SELECT

RECORDE R CUE

RACK OUT

MET E R

RACK OUT A

MET E R

RACK OUT B

MET E R

RACK OUT

MET E R

RACK OUT A

MET E R

RACK OUT B

MET E R

RACK OUT L

MET E R

RACK OUT R

MET E R

EFFECT CUE

RACK OUT L

MET E R

RACK OUT R

MET E R

EFFECT CUE

INPUT 1-32{16}

SLO T IN 1-2, 1-16

STEREO OUT L

STEREO OUT R

To MONITOR

SELECT

MET E R

To CASCADE IN

SELECT

DANTE IN 1-64{32}

INPUT 1-32{16}

SLOT1 1-16

SLOT2 1-16

PLAYBACK OUT L/R

SLOT1 1-16 SLOT2 1-16

DANTE IN 1-64{32}

PHONES LEVE L

STEREO L+C STEREO R+C

INPUT

PATCH

FX1-8 OUT A(L)/B(R)

PR1-2 OUT A(L)/B(R)

INSER T IN

PATCH

INPUT 1-32{16}

GEQ1-8 OUT A/B

FX1-8 OUT A(L)/B(R)

PR1-8 OUT A(L)/B(R)

TALKBA CK

DANTE IN 1-64{32} INPUT 1-32{ 16}

CH 1-64{ 32},ST IN 1L-8R

To RACKIN PATCH To OUTPUT PATCH

CH INSERT OUT

1-64{32}

CH INSERT IN

1-64{32}

POST DG

PRE DG

{48}

OSCILLA TOR

CH[1-8,9-16,17-24,25-32,33-40,41-48, 49-56, 57-64,ST IN 1L-8R]POST E Q(QL5)

CH INSERT IN 1-64{32}

64{32}

MIX INSERT IN 1-16

STEREO INSERT IN L,R,MONO(C)

MATRIX IN SERT IN 1-8

Tip Ring Sleeve

MET E R

Digital

GAIN

CH[1-8,9-16,17-24,25-32,ST IN 1L-8R]PO ST EQ (QL1)

(PRE FADER)PFL / (POST ON)AFL / POST PAN L

(PRE FADER)PFL / (POST ON)AFL / POST PAN R

[PHONES]

INSER T POINT

HPF

PRE HPF

INPUT

SELECT

POST ON INSERT OUT PRE FADE R INSERT OUT PRE EQ INSERT OUT

PRE EQ MET E R

INSER T

PRE EQ

INSER T OUT

To CH INSERT IN

To MIX INSERT IN

To STEREO INSERT IN

To MATRIX INSERT IN

ATT

PRE EQ

4BAND

POST EQ

Keyin

Self PRE EQ Self POST EQ MIX1 3-16 O UT

EQ OUT MET E R

PRE HPF / PRE EQ / PRE FADER/POST ON

DYNA1OUT

MET E R

GR METER

GATE

COMP

DUCK

COMPAND

EXPAND

DE-ESSER

COMP

KEYIN CUE

Keyin Filter

To MIX

FIXED

To MIX

FIXED

STEREO

To MIX

PRE EQ / PRE F ADER / POST ON

VARI

To MIX

PRE EQ / PRE F ADER / POST ON

VARI

STEREO

To MATRIX

PRE EQ / PRE F ADER / POST ON

VARI

To MATRIX

PRE EQ / PRE F ADER / POST ON

VARI

STEREO

OUTPUT

PATCH

OUTPUT

PATCH

OUTPUT

PATCH

OUTPUT

PATCH

OUTPUT

PATCH

PRE FADER

DYNA2OUT

MET E R

INSER T

PRE FADER

INSER T OUT

POST ON

POST PAN L

POST PAN R

KEYIN CUE

EFFECT CUE

REC ORDER CUE

(MAX:1000 ms)

GAIN

OSCILLATOR

Sine Wave Pink Noise

Burst Noise

MET E R

DELAY

Max

1000ms

PRE FADER POST ON

LEVE L/

DCA1-16

INSER T OUT

INSER T

HPF LPF

ON LEVE L

POST ON

KEYIN CH1-64{32},ST IN 1L-8R

FX1-8 OUT L/R PR1-8 OUT L/R

RECO RDER IN L/R

PLAYBACK OUT L/R

GAIN

MET E R

DELAY

GAIN

MET E R

DELAY

MET E R

DELAY

MET E R

DELAY

MET E R

DELAY

MET E R

RECORDE R CUE

ENCODER

POST ON

MET E R

64{32}

TRIM

TRIMGAIN

LEVE L

PAN

LEVE L

LEVE L PAN

16{8}

DIT

CASCADE IN

DANTE IN 1-64{32}

INPUT 1-32{16}

DIRECT OUT 1-64{32}

PAN

LR MONO

LCR

CSR

PAN LINK

DANTE

OUTPUT

AES/EBU

4321

USB

SLOT1 1-16 SLOT2 1-16

LEVE L

POST PAN L

POST PAN R

TO MONO

SLOT1

SLOT2

CASCADE

SELECT

OSC

MET E R

To OUTPUT PATCH

PAN MODE

TO ST

TO LCR

MIX1,3...15

MIX2,4...16

MAT RIX 1, 3.. .7

MAT RIX 2, 4.. .8

CUE L

CUE R

KEYIN CUE

SELECT

EFFECT CUE

SELECT

RECO RDER CUE

SELECT

[DA NTE ]

(1-64{ 32})

[OMNI OU T]

(1-16{ 8})

[SL OT]

[DIGITA L O UT]

[2TR RECO RDER]

To CH 1-64{32} ,ST IN 1L-8R

ST L

MON O( C )

ST R

CUE / MONITOR

STEREO OUT L,R STEREO OUT MONO(C) MIX OUT 1-16 MA TRIX OU T1-8

MIX

12 1516STLR

INPUT 25/26 {9/10} INPUT 27/28 {11/12} INPUT 29/30 {13/14} INPUT 31/32 {15/16}

PLAYBACK OUT

STEREO OUT L,R STEREO OUT MONO(C) STEREO OUT L,C,R

INPUT 25/26 {9/10} INPUT 27/28 {11/12} INPUT 29/30 {13/14} INPUT 31/32 {15/16}

PLAYBACK OUT

M O N O

(C)

MAT RI X

12 78

DEF INE

(MAX:8c h)

MIX

CUE

To RACKIN PATCH To OUTPUT PATCH

INSER T OUT L,R,MONO (C)

To RACKIN PATCH To OUTPUT PATCH

MON IT O R S EL E CT

CASCADE OUT

MIX CASCADE OUT1-16

STEREO CASCADE OUT L,R,MONO(C)

MATRIX CASCADE OUT1-8

CUE CASCADE OUT LR

MIX 1-16

INSER T OUT 1-16

MAT RIX 1, 3.. .7

MAT RIX 2, 4.. .8

ST L

MON O( C )

ST R

STEREO L,R,MONO(C)

INSERT IN L,R,MONO(C)

MAT RIX 1, 3.. .7

MAT RIX 2, 4.. .8

MA TRI X 1-8

(INPUT/OUTPUT/DCA)

CUE L

INSER T IN 1-16

CUE ON

STEREO

CUE ON

MAT RI X

INSER T OUT 1-8

MAT RI X

INSER T IN 1-8

CUE ON

CUE TRIM

MIX

INSER T POINT

MON O

CUE R

MO NITO R L

MON O

MONITOR R

MO NITO R MO NO (C)

POST ON INSE RT OUT PRE FADE R INSERT OUT PRE EQ INSERT OUT

PRE EQ MET E R

INSER T

PRE EQ

INSER T OUT

LEVE L

PAN/BAL

POST ON INSE RT OUT PRE FADE R INSERT OUT PRE EQ INSERT O UT

PRE EQ

MET E R

INSER T

PRE EQ

INSER T OUT

LEVE L

PAN/BAL

POST ON INSERT OUT PRE FADER INSERT O UT PRE EQ INSERT OUT

PRE EQ MET E R

INSER T

PRE EQ

INSER T OUT

MET E R

CUE INTE RRUPTION

ATT

ONLEVE L

ATT

ONLEVE L

ATT

To OUTPUT PATCH To OUTPUT PATCH

To OUTPUT PATCH To OUTPUT PATCH To OUTPUT PATCH

To OUTPUT PATCH To OUTPUT PATCH

To OUTPUT PATCH

4BAND

POST EQ

4BAND

POST EQ

4BAND

POST EQ

EQ OUT

DYNA OUT

MET E R

GR METER

COMP

COMPAND

EXPAND

PRE FADER INSER T OUT

Keyin Self PRE EQ/Self POST EQ/MIX13-16 OUT/ MIX(1-8,9-16) POST EQ

(PRE FADER)PFL / (POST ON)AFL

PRE FADER / POST O N

EQ OUT

DYNA OUT

MET E R

GR METER

COMP

COMPAND

EXPAND

PRE FADER

INSER T OUT

Keyin Self PRE EQ/Self POST EQ/MIX13-16 OUT/ ST(L,R,MO NO(C)) POST EQ

(PRE FADER)PFL / (POST ON)AFL

PRE FADE R / POST ON

PRE FADER / POST O N

EQ OUT

DYNA OUT

MET E R

GR METER

COMP

COMPAND

EXPAND

PRE FADER INSER T OUT

Keyin Self PRE EQ/Self POST EQ/MIX13-16 OUT/ MAT RIX1 -8 PO ST EQ

(PRE FADER)PFL / (POST ON)AFL

CUE LOGIC

DIMME R

TALKBACK ON MON ITO R DI MM ON

MON IT OR

LEVEL

PRE FADER

MET E R

INSER T

To MATRIX

STEREO

PRE FADER

MET E R

INSER T

To MATRIX

STEREO

PRE FADER

MET E R

INSER T

CUE OUT

LEVEL

MON IT OR

FADER

VARI

LEVE L

PRE FADER

PAN MODE

LEVE L

PRE FADER

LEVE L

PRE FADER

CUE OUT ON

PHONES

LEVE L LINK

BAL

TO ST

TO MONO

TO LCR

BAL

CUE ON

DELAY

(MAX:1000ms)

DELAY

(MAX:1000ms)

DELAY

(MAX:1000ms)

DELAY

(MAX:1000ms)

DELAY

(MAX:1000ms)

DELAY

(MAX:1000ms)

DELAY

(MAX:1000ms)

+MONO(C)

An output port delay bec omes invalid by assigning a monitor out to the output port.

POST ON

MET E R

INSER T

POST ON

POST ON INSER T OUT

INSER T OUT

PAN/BAL LR MONO

LCR

CSR

POST ON

MET E R

INSER T

POST ON

POST ON INSER T OUT

POST ON

MET E R

INSER T

POST ON

POST ON INSER T OUT

MONITOR DELAY AUTO BYPASS

MIX O UT 1-16

POST ON

STEREO O UT L,R,MONO(C)

MATRIX OUT 1-8

CUE OUT L

CUE OUT R

PHONES L

To PHONES OUT

PHONES R

To PHONES OUT

MON ITO R O UT L

MON ITO R O UT R

MON ITO R O UT MO NO (C )

(13-16)To KE YIN To RACKIN PATCH To OUTPUT PATCH To MONITOR SELECT

To OUTPUT PATCH To MONITOR SELECT

To OUTPUT PATCH

Diagrama de níveis

Max. DSP Noise Floor

Max. Output

0 1

2 3 4 5

7 8

9 10 11

12 13 14 15 16 17 18 19 20 21 22 23

24 25

27 28

30 31

32 33

Digital

Bit

-10

-20

-30

-40

-50

-60

-70

-80

-90

-100

-110

-120

-130

-140

-150

-160

-170

-190

-200

-210

GAIN

dBu

Analog

dBFS

-180

[0dBu = 0.775Vrms] [0dBFS = Full Scale]

+20

+10

-10

-20

-30

-40

-50

-60

-70

-80

-90

-100

-110

-120

-130

-140

-150

-160

+24

-170

-180

-190

DigitalAnalog

Digital Analog

dBu

Analog

+20

+10

-10

-20

-30

-40

-50

-60

-70

-80

-90

-100

-110

-120

-130

-140

-150

-160

+24

-170

-180

-190

Nominal Output

[+24dBu]

[+4dBu]

+30

OMNI OUT 1-16{8}

[Default setting]

Nominal Output (75mW@8Ω )

(150mW@8Ω )

Max Output

PHONES

INPUT 1-32{16} (GAIN MIN.)

INPUT 1-32{16} (GAIN MAX.)

Nominal Input [-62dBu]

Max. Input [-42dBu]

Nominal Input [+10dBu]

Max. Input [+30dBu]

DELAY

OUTPUT

PATCH

ATT.EQ(x4) DYN

INSERT

MASTER

LEVEL

/BAL

MASTER

ATT.

LEVEL

/ON PAN

BUS

Adder

DELAY DCA

EQ (x4)

DYN1DYN

INSERT

Digital Clipping Level

CASCADE OUT

CASCADE IN

For details of products, please contact your nearest Yamaha representative or the authorized distributor listed below.

Pour plus de détails sur les produits, veuillez-vous adresser à Yamaha ou au distributeur le plus proche de vous figurant dans la liste suivante.

Die Einzelheiten zu Produkten sind bei Ihrer unten aufgeführten Niederlassung und bei Yamaha Vertragshändlern in den jeweiligen Bestimmungsländern erhältlich.

Para detalles sobre productos, contacte su tienda Yamaha más cercana o el distribuidor autorizado que se lista debajo.

NORTH AMERICA

CANADA

Yamaha Canada Music Ltd.

135 Milner Avenue, Toronto, Ontario, M1S 3R1, Canada Tel: 416-298-1311

U.S.A.

Yamaha Corporation of America

6600 Orangethorpe Avenue, Buena Park, CA 90620, U.S.A. Tel: 714-522-9011

CENTRAL & SOUTH AMERICA

MEXICO

Yamaha de México, S.A. de C.V.

Av. Insurgentes Sur 1647 Piso 9, Col. San José Insurgentes, Delegación Benito Juárez, México, D.F., C.P. 03900 Tel: 55-5804-0600

BRAZIL

Yamaha Musical do Brasil Ltda.

Rua Joaquim Floriano, 913 - 4º andar, Itaim Bibi, CEP 04534-013 São Paulo, SP. BRAZIL Tel: 011-3704-1377

ARGENTINA

Yamaha Music Latin America, S.A., Sucursal Argentina

Olga Cossettini 1553, Piso 4 Norte, Madero Este-C1107CEK Buenos Aires, Argentina Tel: 011-4119-7000

VENEZUELA

Yamaha Music Latin America, S.A., Sucursal Venezuela

C.C. Manzanares Plaza P4 Ofic. 0401- Manzanares-Baruta Caracas Venezuela Tel: 58-212-943-1877

PANAMA AND OTHER LATIN AMERICAN COUNTRIES/ CARIBBEAN COUNTRIES

Yamaha Music Latin America, S.A.

Torre Banco General, Piso No.7, Marbella, Calle 47 y Aquilino de la Guardia, Ciudad de Panamá, República de Panamá Tel: +507-269-5311

EUROPE

THE UNITED KINGDOM/IRELAND

Yamaha Music Europe GmbH (UK)

Sherbourne Drive, Tilbrook, Milton Keynes, MK7 8BL, U.K. Tel: 01908-366700

GERMANY

Yamaha Music Europe GmbH

Siemensstraße 22-34, 25462 Rellingen, Germany Tel: 04101-3030

SWITZERLAND/LIECHTENSTEIN

Yamaha Music Europe GmbH Branch Switzerland in Zürich

Seefeldstrasse 94, 8008 Zürich, Switzerland Tel: 044-387-8080

AUSTRIA/BULGARIA

Yamaha Music Europe GmbH Branch Austria

Schleiergasse 20, A-1100 Wien, Austria Tel: 01-60203900

CZECH REPUBLIC/HUNGARY/ ROMANIA/SLOVAKIA/SLOVENIA

Yamaha Music Europe GmbH Branch Austria (Central Eastern Europe Office)

Schleiergasse 20, A-1100 Wien, Austria Tel: 01-60203900

POLAND/LITHUANIA/LATVIA/ESTONIA

Yamaha Music Europe GmbH Branch Poland Office

ul. Wrotkowa 14 02-553 Warsaw, Poland Tel: 022-500-2925

MALTA

Olimpus Music Ltd.

The Emporium, Level 3, St. Louis Street Msida MSD06 Tel: 02133-2144

NETHERLANDS/BELGIUM/ LUXEMBOURG

Yamaha Music Europe Branch Benelux

Clarissenhof 5-b, 4133 AB Vianen, Netherlands Tel: 0347-358 040

FRANCE

Ya m a h a M u s i c E u r o p e

7 rue Ambroise Croizat, Zone d’activites Pariest, 77183 Croissy-Beaubourg, France Tel: 01-64-61-4000

ITALY

Yamaha Music Europe GmbH, Branch Italy

Viale Italia 88, 20020 Lainate (Milano), Italy Tel: 02-935-771

SPAIN/PORTUGAL

Yamaha Music Europe GmbH Ibérica, Sucursal en España

Ctra. de la Coruna km. 17,200, 28231 Las Rozas (Madrid), Spain Tel: +34-91-639-88-88

GREECE

Philippos Nakas S.A. The Music House

147 Skiathou Street, 112-55 Athens, Greece Tel: 01-228 2160

SWEDEN/FINLAND/ICELAND

Yamaha Music Europe GmbH Germany filial Scandinavia

J. A. Wettergrensgata 1, Box 30053 S-400 43 Göteborg, Sweden Tel: +46 31 89 34 00

DENMARK

Yamaha Music Europe GmbH, Tyskland – filial Denmark

Generatorvej 6A, DK-2730 Herlev, Denmark Tel: 44 92 49 00

NORWAY

Yamaha Music Europe GmbH Germany Norwegian Branch

Grini Næringspark 1, N-1361 Østerås, Norway Tel: 67 16 78 00

RUSSIA

Yamaha Music (Russia) LLC.

Room 37, bld. 7, Kievskaya street, Moscow, 121059, Russia Tel: 495 626 5005

OTHER EUROPEAN COUNTRIES

Yamaha Music Europe GmbH

Siemensstraße 22-34, 25462 Rellingen, Germany Tel: +49-4101-3030

AFRICA

Ya m a h a M u s i c G u l f F Z E

Office JAFZA 16-512, P.O.Box 17328, Jebel Ali - Dubai, UAE Tel: +971-4-881-5868

MIDDLE EAST

TURKEY

Yamaha Music Europe GmbH Merkezi Almanya Türkiye İstanbul Şubesi

Maslak Meydan Sokak No:5 Spring Giz Plaza Bağımsız Böl. No:3, 34398 Şişli İstanbul Tel: +90-212-999-8010

CYPRUS

Yamaha Music Europe GmbH

Siemensstraße 22-34, 25462 Rellingen, Germany Tel: 04101-3030

OTHER COUNTRIES

Ya m a h a M u s i c G u l f F Z E

Office JAFZA 16-512, P.O.Box 17328, Jebel Ali - Dubai, U.A.E Tel: +971-4-881-5868

ASIA

THE PEOPLE’S REPUBLIC OF CHINA

Yamaha Music & Electronics (China) Co.,Ltd.

2F, Yunhedasha, 1818 Xinzha-lu, Jingan-qu, Shanghai, China Tel: 021-6247-2211

INDIA

Yamaha Music India Pvt. Ltd.

Spazedge building, Ground Floor, Tower A, Sector 47, Gurgaon- Sohna Road, Gurgaon, Haryana, India Tel: 0124-485-3300

INDONESIA

PT. Yamaha Musik Indonesia (Distributor)

Yamaha Music Center Bldg. Jalan Jend. Gatot Subroto Kav. 4, Jakarta 12930, Indonesia Tel: 021-520-2577

KOREA

Yamaha Music Korea Ltd.

8F, 9F, Dongsung Bldg. 158-9 Samsung-Dong, Kangnam-Gu, Seoul, Korea Tel: 02-3467-3300

MALAYSIA

Yamaha Music (Malaysia) Sdn., Bhd.

No.8, Jalan Perbandaran, Kelana Jaya, 47301 Petaling Jaya, Selangor, Malaysia Tel: 03-78030900

SINGAPORE

Yamaha Music (Asia) Private Limited

Block 202 Hougang Street 21, #02-00, Singapore 530202, Singapore Tel: 65-6747-4374

TAI WAN

Yamaha Music & Electronics Taiwan Co.,Ltd.

3F, No.6, Section 2 Nan-Jing East Road, Taipei, Taiwan R.O.C. Tel: 02-2511-8688

THAILAND

Siam Music Yamaha Co., Ltd.

3, 4, 15 and 16th floor, Siam Motors Building, 891/1 Rama 1 Road, Wangmai, Pathumwan, Bangkok 10330, Thailand Tel: 02-215-2622

VIETNAM

Yamaha Music Vietnam Company Limited

15th Floor, Nam A Bank Tower, 201-203 Cach Mang Thang Tam St., Ward 4, Dist.3, Ho Chi Minh City, Vietnam Tel: +84-8-3818-1122

OTHER ASIAN COUNTRIES

Yamaha Co r p o r a t ion Sales & Marketing Division

Nakazawa-cho 10-1, Naka-ku, Hamamatsu, Japan 430-8650 Tel: +81-53-460-2312

OCEANIA

AUSTRALIA

Yamaha Mu s i c A u strali a P t y. Lt d .

Level 1, 99 Queensbridge Street, Southbank, Victoria 3006, Australia Tel: 3-9693-5111

COUNTRIES AND TRUST TERRITORIES IN PACIFIC OCEAN

Yamaha Co r p o r a t ion Sales & Marketing Division
