ÉMETTEUR-RÉCEPTEUR HF/50 MHZ
101MP
101D
Manuel d'utilisation

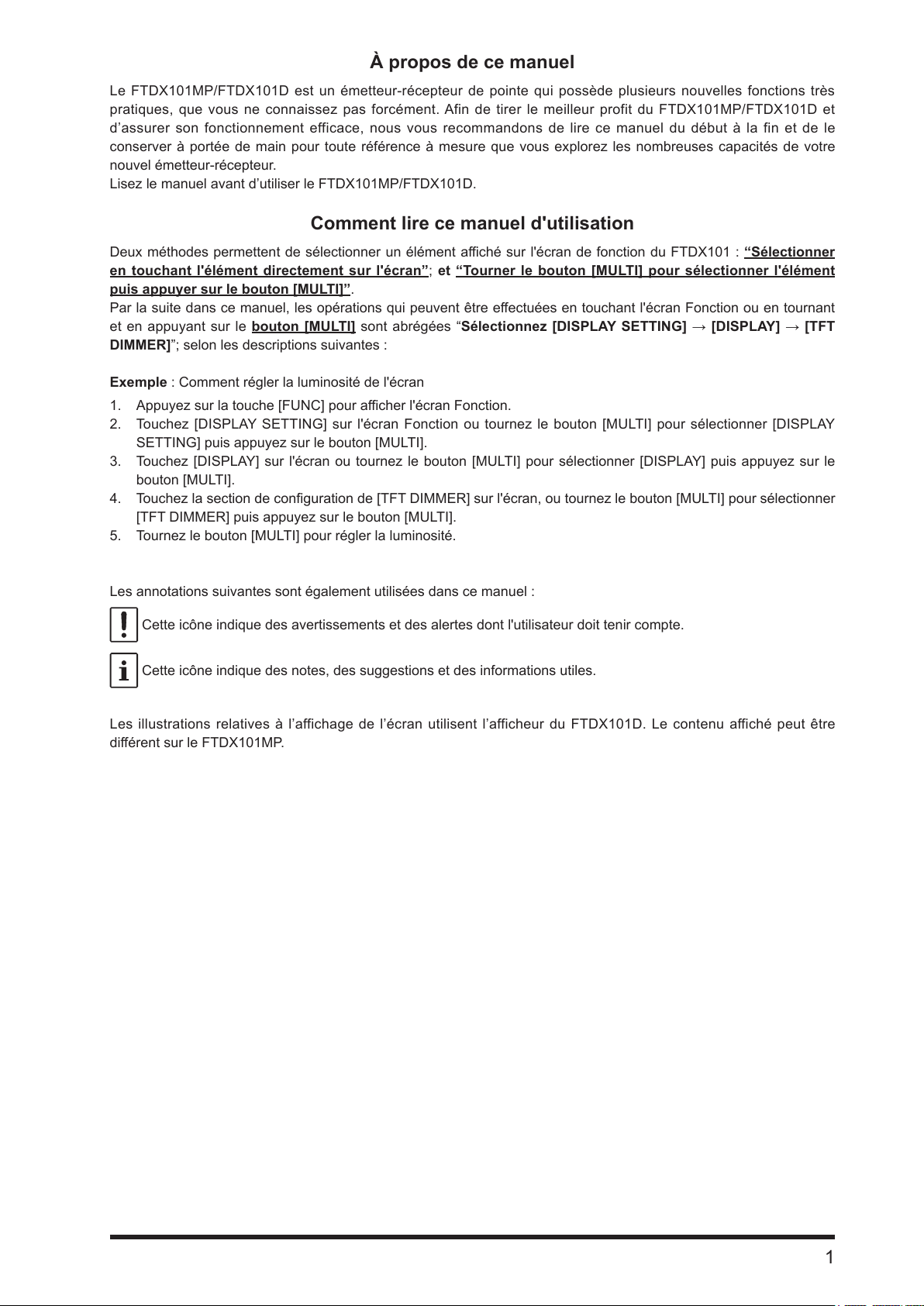

À propos de ce manuel
Le FTDX101MP/FTDX101D est un émetteur-récepteur de pointe qui possède plusieurs nouvelles fonctions très
pratiques, que vous ne connaissez pas forcément. Afin de tirer le meilleur profit du FTDX101MP/FTDX101D et
d’assurer son fonctionnement efficace, nous vous recommandons de lire ce manuel du début à la fin et de le
conserver à portée de main pour toute référence à mesure que vous explorez les nombreuses capacités de votre
nouvel émetteur-récepteur.
Lisez le manuel avant d’utiliser le FTDX101MP/FTDX101D.
Comment lire ce manuel d'utilisation
Deux méthodes permettent de sélectionner un élément aché sur l'écran de fonction du FTDX101 : “Sélectionner
en touchant l'élément directement sur l'écran”; et “Tourner le bouton [MULTI] pour sélectionner l'élément
puis appuyer sur le bouton [MULTI]”.
Par la suite dans ce manuel, les opérations qui peuvent être eectuées en touchant l'écran Fonction ou en tournant
et en appuyant sur le bouton [MULTI] sont abrégées “Sélectionnez [DISPLAY SETTING] → [DISPLAY] → [TFT
DIMMER]”; selon les descriptions suivantes :
Exemple : Comment régler la luminosité de l'écran
1. Appuyez sur la touche [FUNC] pour acher l'écran Fonction.
2. Touchez [DISPLAY SETTING] sur l'écran Fonction ou tournez le bouton [MULTI] pour sélectionner [DISPLAY
SETTING] puis appuyez sur le bouton [MULTI].
3. Touchez [DISPLAY] sur l'écran ou tournez le bouton [MULTI] pour sélectionner [DISPLAY] puis appuyez sur le
bouton [MULTI].
4. Touchez la section de conguration de [TFT DIMMER] sur l'écran, ou tournez le bouton [MULTI] pour sélectionner
[TFT DIMMER] puis appuyez sur le bouton [MULTI].
5. Tournez le bouton [MULTI] pour régler la luminosité.
Les annotations suivantes sont également utilisées dans ce manuel :
Cette icône indique des avertissements et des alertes dont l'utilisateur doit tenir compte.
Cette icône indique des notes, des suggestions et des informations utiles.
Les illustrations relatives à l’affichage de l’écran utilisent l’afficheur du FTDX101D. Le contenu affiché peut être
diérent sur le FTDX101MP.
1
Table des matières

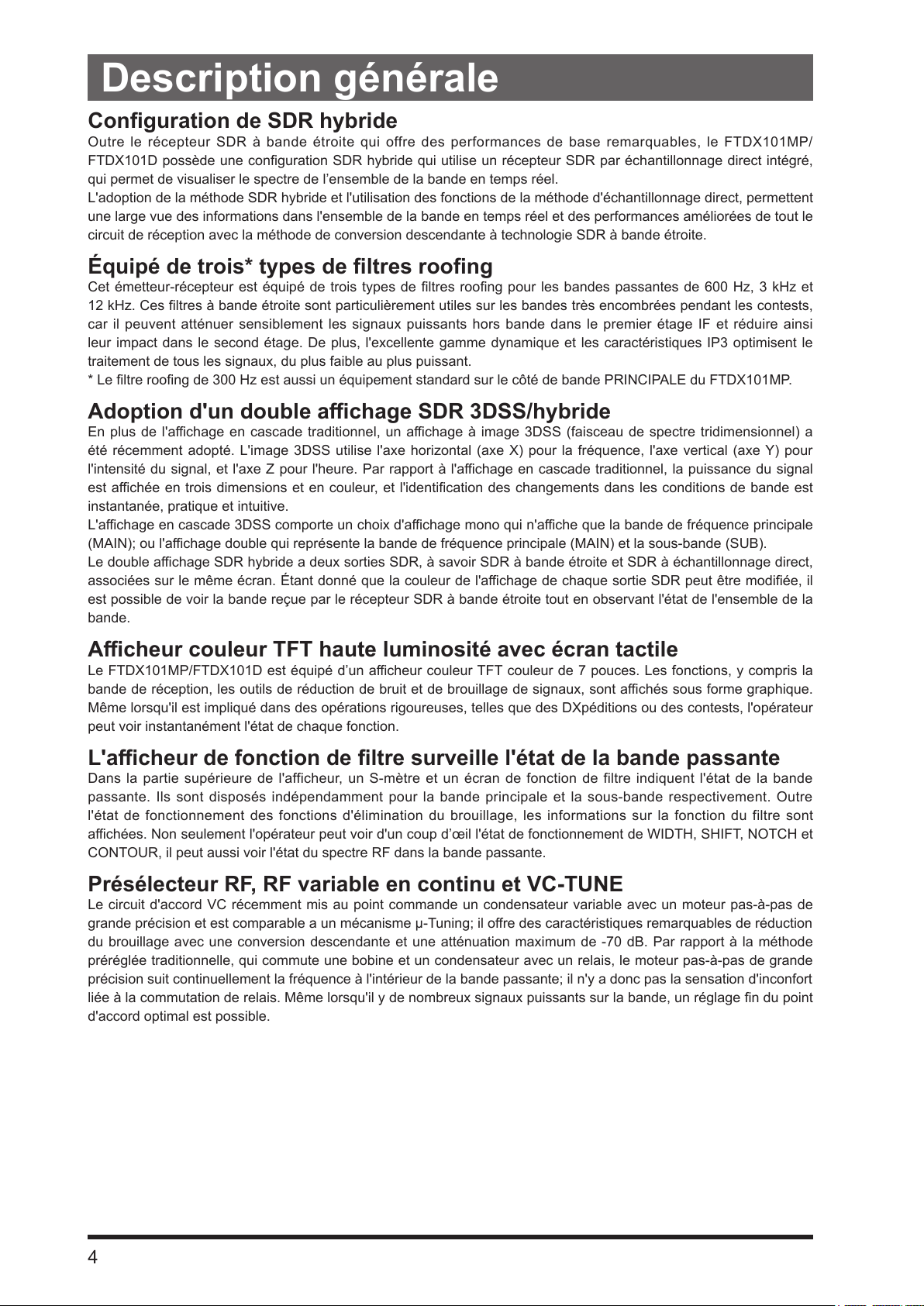

Description générale.......................................4

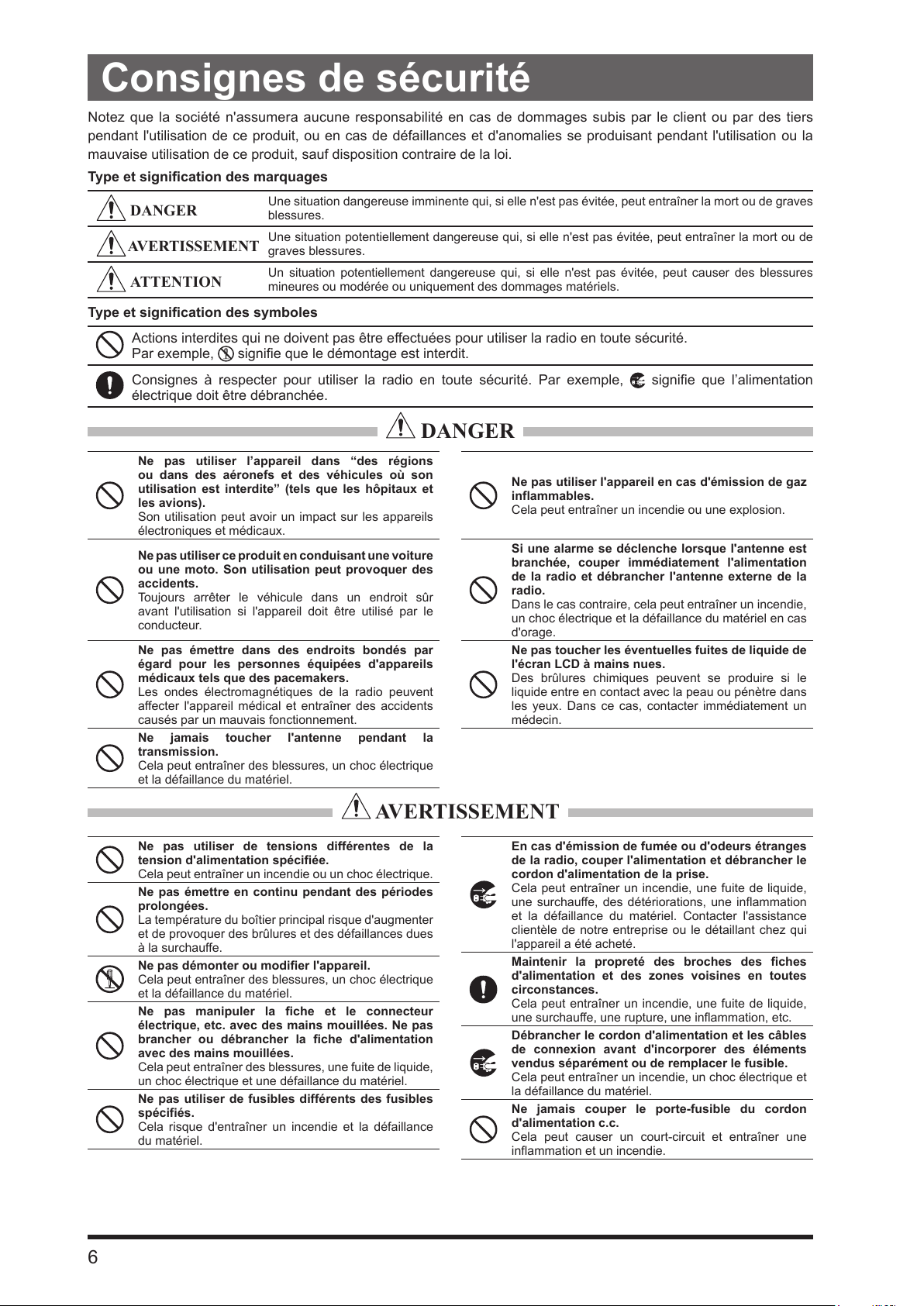

Consignes de sécurité ....................................6
Accessoires et options....................................8
Accessoires fournis .......................................... 8
Options disponibles .......................................... 8
Installation et interconnexions ........................9
Considérations sur l'antenne ............................ 9
Branchements de l’antenne .............................. 9

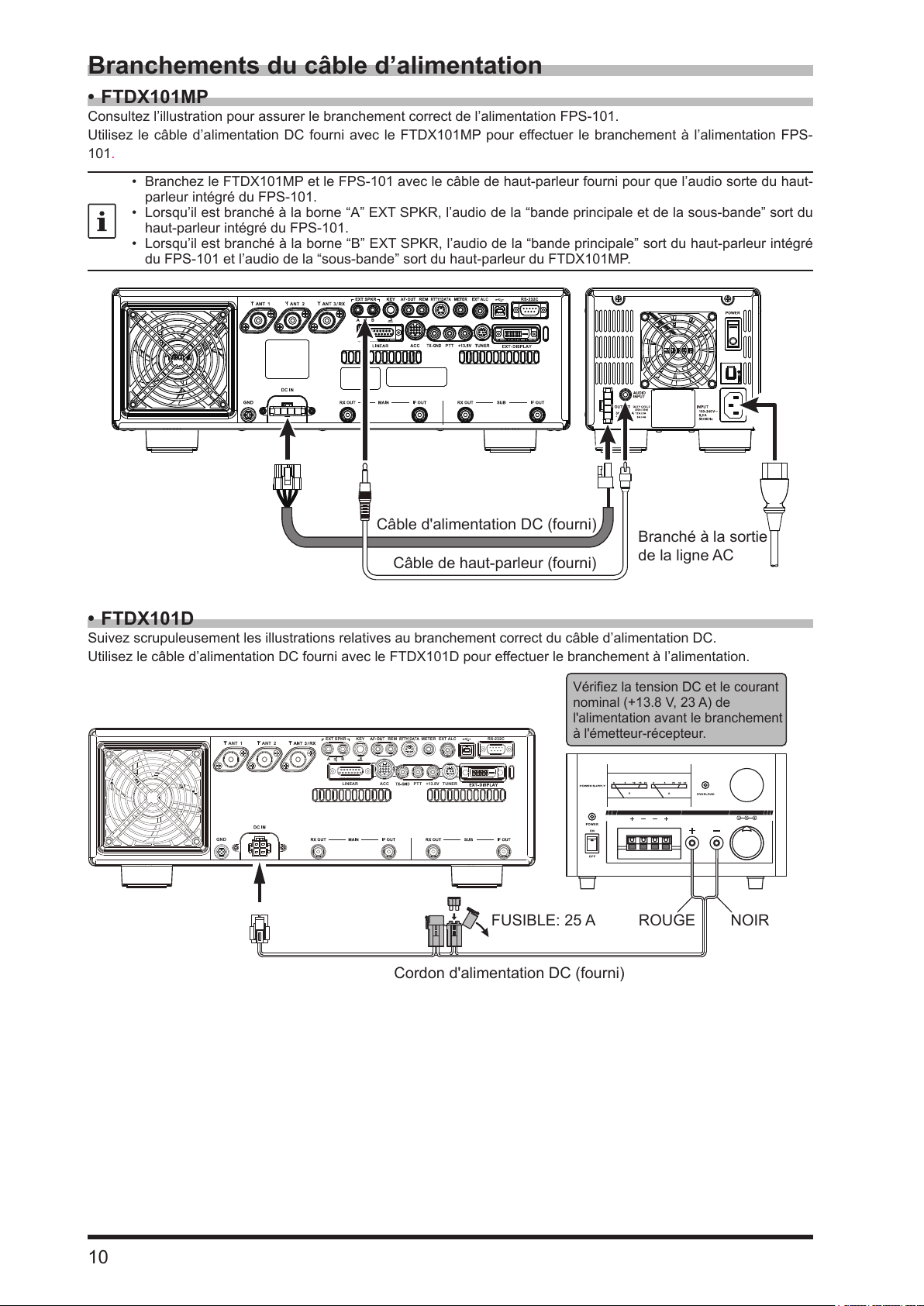

Branchements du câble d’alimentation .......... 10
FTDX101MP ................................................ 10
FTDX101D .................................................. 10
Raccordements du microphone, du
casque, de la clé, du manipulateur et de
clavier FH-2 .................................................... 12
Interconnexions de l'amplicateur linéaire...... 13
Interconnexions de l’amplicateur
linéaire VL-1000 .......................................... 13

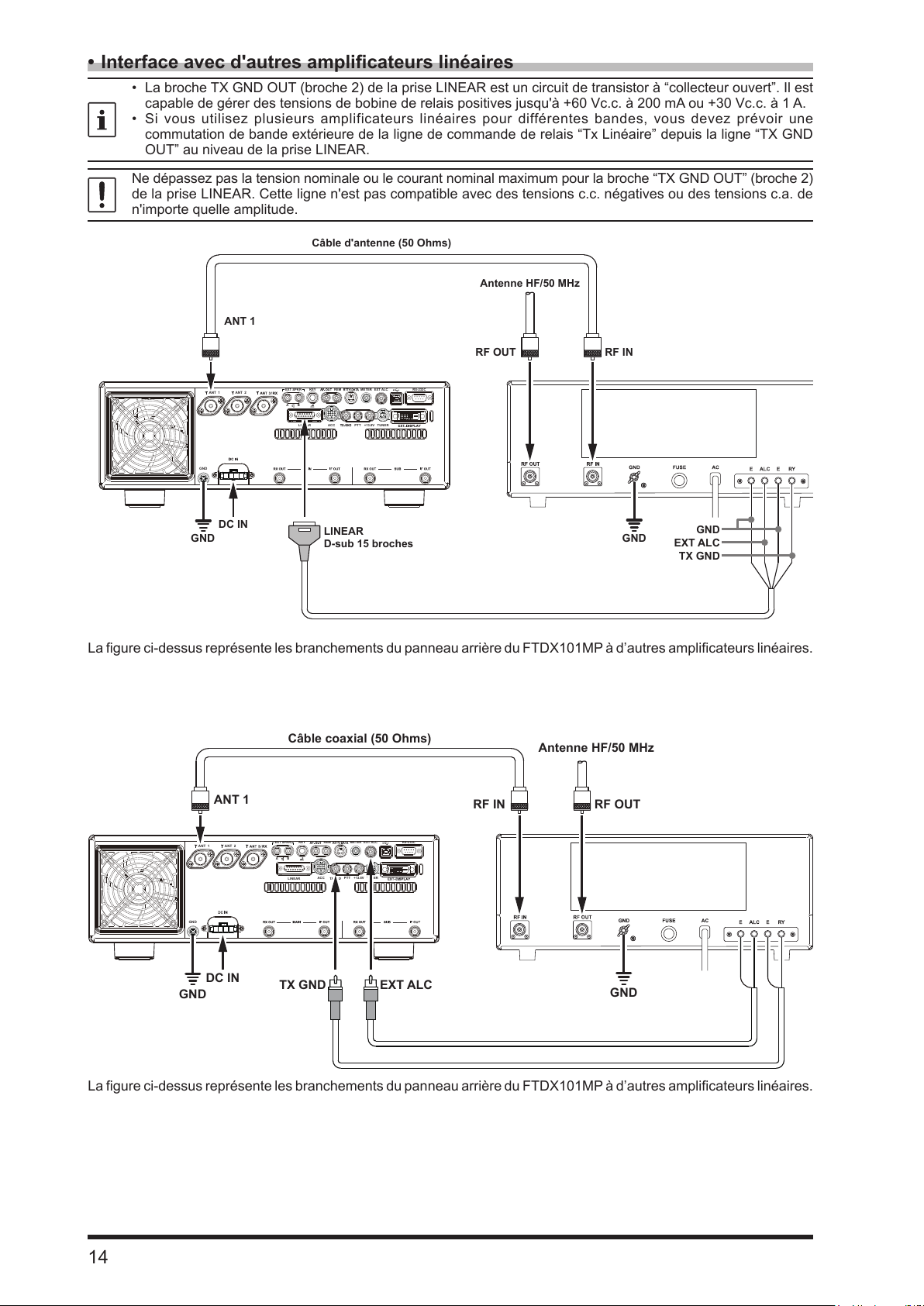

Interface avec d'autres amplicateurs
linéaires ....................................................... 14
Panneau arrière ............................................15
Interrupteurs de microphone SSM-75G........17
Étudiez attentivement ces informations
pour optimiser les performances de
réception de l’émetteur-récepteur à
ondes courtes de première classe de la
série FTDX101. ............................................18
Indications de l'acheur ............................... 19
Acheur des instruments de mesure ............. 19

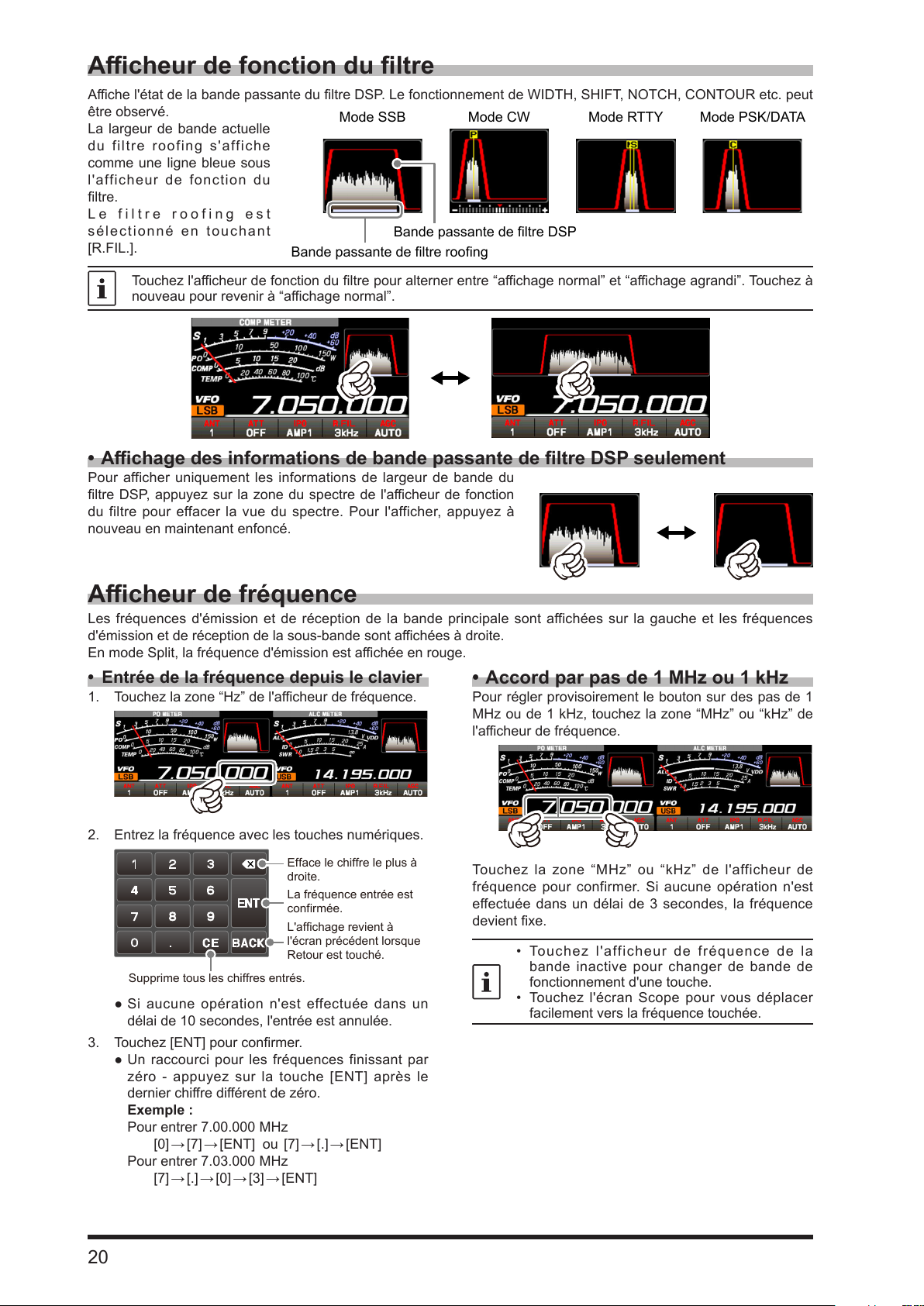

Acheur de fonction du ltre .......................... 20
Achage des informations de bande
passante de ltre DSP seulement ............... 20
Acheur de fréquence ................................... 20
Entrée de la fréquence depuis le clavier ..... 20
Accord par pas de 1 MHz ou 1 kHz ............. 20
Paramètres importants du récepteur .............. 21
ANT (commutation de l'antenne) .................... 21
ATT (atténuateur) ........................................... 21
IPO ................................................................ 21
R.FIL (Commutation de ltre roong) ............. 22
AGC (Réglage automatique de gain) .............22
Conguration de l'achage du scope ............ 23
CENTER ...................................................... 23
CURSOR ..................................................... 23
FIX ............................................................... 24
SPEED ........................................................ 26
PEAK ........................................................... 26
MARKER ..................................................... 26
COLOR ........................................................ 26
LEVEL .........................................................26

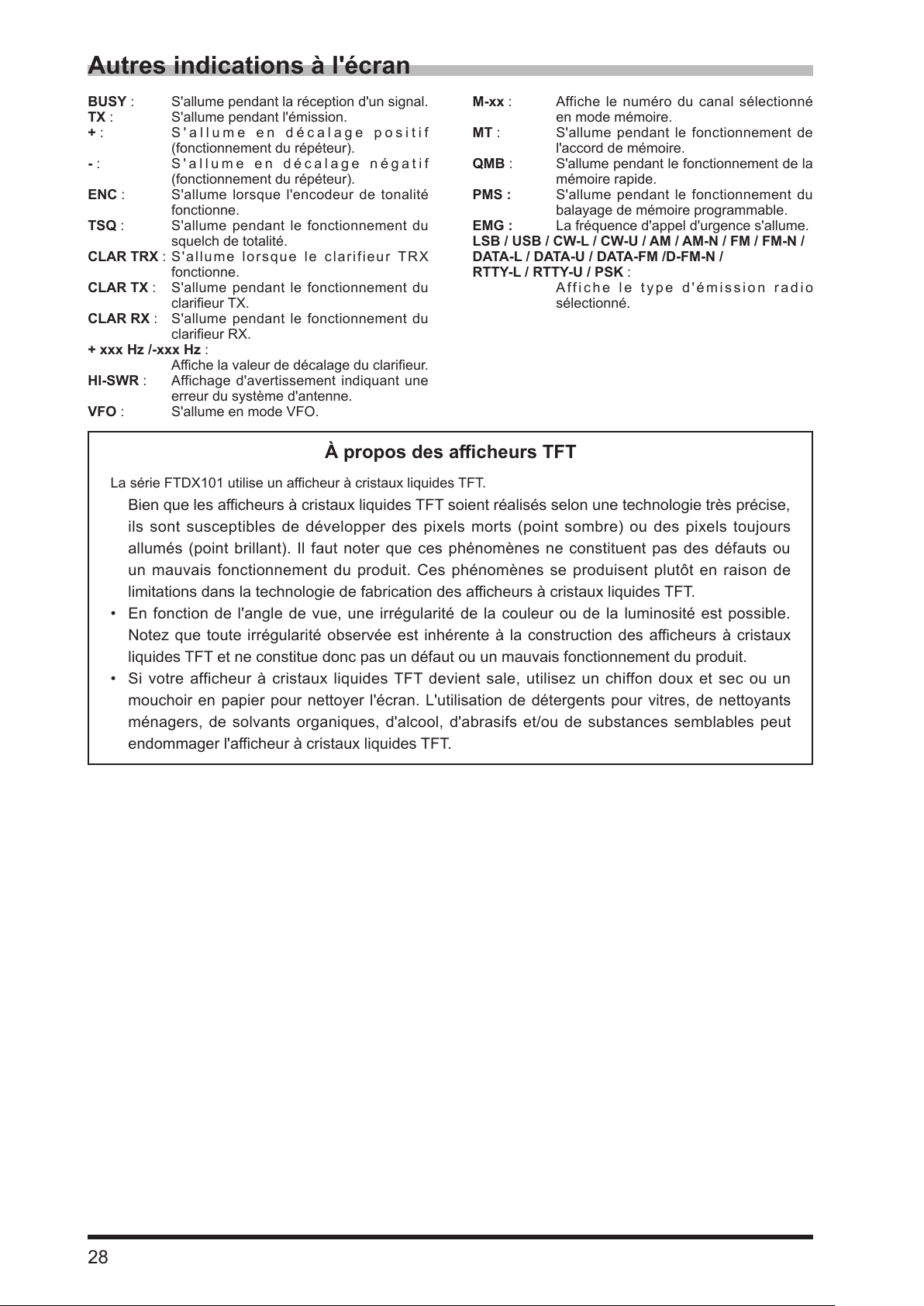

Autres indications à l'écran............................. 28

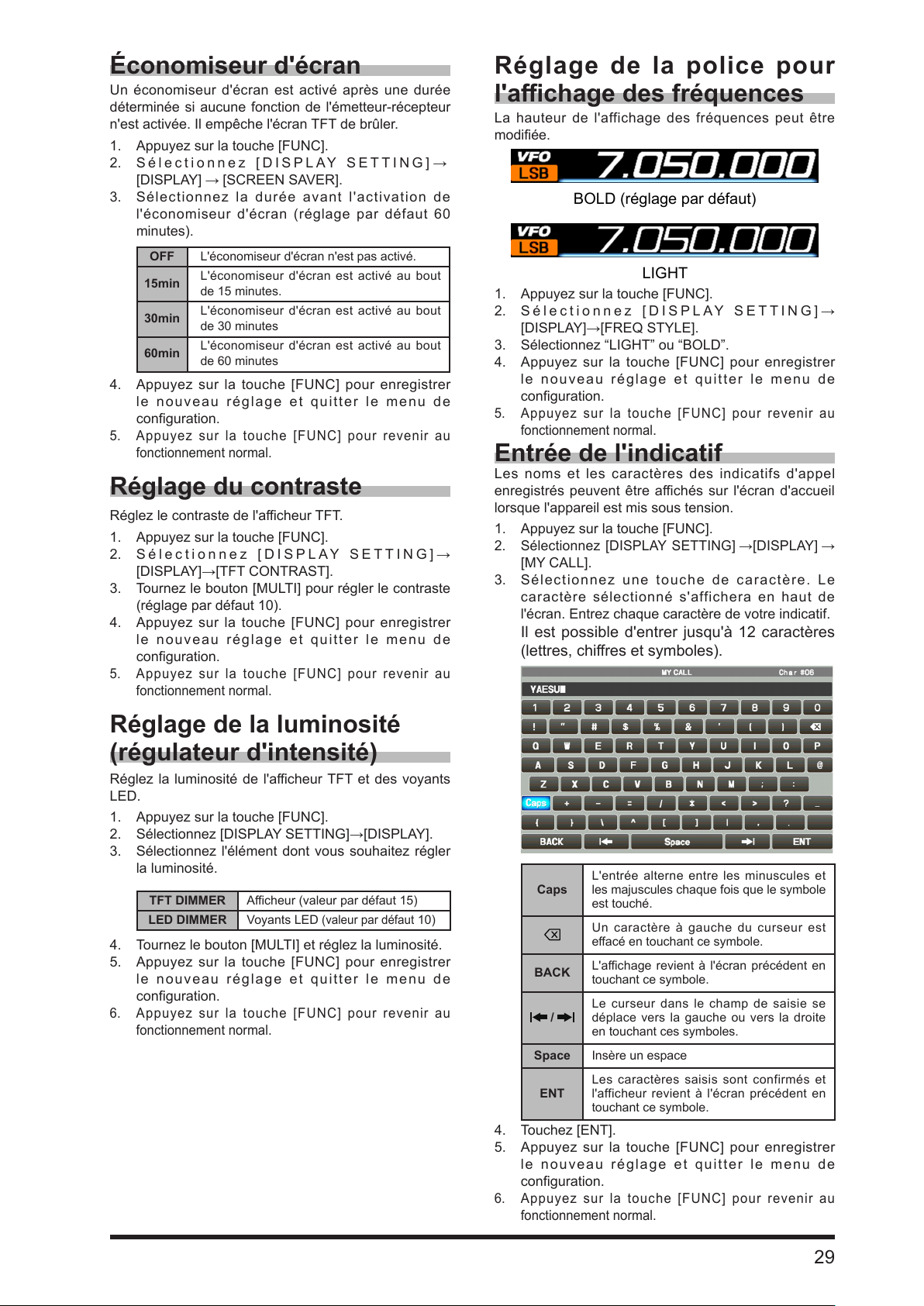

Économiseur d'écran ...................................... 29
Réglage du contraste ..................................... 29
Réglage de la luminosité (régulateur
d'intensité) ...................................................... 29
Réglage de la police pour l'achage des
fréquences ...................................................... 29
Entrée de l'indicatif ......................................... 29
Commandes et interrupteurs en façade ....... 30
Réglage du GAIN VOX ................................31
Réglage du délai VOX ................................. 31
Réglage de la sensibilité anti-trip VOX ........ 31
Enregistrement du canal QMB .................... 33
Rappel de canal QMB ................................. 33
Conrmation du contenu de QMB ............... 33
Modication du nombre de canaux QMB .... 33
Marquage de la bande de fonctionnement .. 33
Fonctionnement Quick Split ........................ 35
Entrée direct de la fréquence décalée ......... 35
Clarieur ......................................................... 37
Clarieur RX ................................................ 37
Réglage de la fréquence d'émission à
la fréquence décalée ................................... 37
Clarieur TX ................................................ 37
Pour décaler la fréquence avec la
fréquence de réception de réglage de
clarieur TX ...................................................37
VC TUNE ........................................................38
Réglage n du point d'accord ...................... 38
C.S (sélection personnalisée) ........................ 38
Comment attribuer des fonctions ................ 38
MAIN/SUB ...................................................... 38
Commutation du fonctionnement du
bouton [RF/SQL] ......................................... 40
Fonctionnement de la bande principale
(MAIN) ............................................................ 42
Réglage de l'atténuation du bruit ................. 42
Réduit les bruits d'impulsion de durée
plus longue .................................................. 42
Réglage du bouton MULTI sur le bouton
de réglage
Réglez le GAIN du circuit CONTOUR ......... 44
Réglage de largeur de bande (“Q”) du
circuit CONTOUR ........................................ 44
du niveau NB ................................42
Communications vocales (SSB et AM) ......... 48
Pendant l'émission en mode SSB ou AM ....... 48
Processeur vocal ............................................ 49
Réglage de puissance de sortie RF ............... 49
Égaliseur paramétrique .................................. 50
Conguration de l'égaliseur paramétrique ...50
Activation de l'égaliseur paramétrique ........ 50
Mémoire vocale .............................................. 52
Enregistrement de votre voix dans la
mémoire ...................................................... 52
Vérication de l'enregistrement ................... 52
Émission du message enregistré ................ 52
Filtre audio de récepteur réglable ................... 53
Utilisation du coupleur automatique
d'antenne ........................................................ 54
Fonctionnement de l'ATU ............................ 54
2
Fonctionnement en mode CW ......................56
Réglage du volume audio de l'eet local ..... 56
Réglage du délai CW .................................. 56
Décodeur CW ................................................. 57
Spotting CW (battement nul) .......................... 57
Conguration du manipulateur électronique ... 58
Réglage de la vitesse du manipulateur ....... 58
Conguration du rapport points/traits du
manipulateur ................................................ 58
Inversion de la polarité du manipulateur ..... 58
Sélection du mode de fonctionnement
du manipulateur ........................................... 58
Manipulateur de mémoire de contest ............. 59
Mémoire de message .................................. 59
Enregistrement d'un message en
mémoire ...................................................... 59
Programmation de mémoire de
message (avec votre manipulateur) ............ 59
Contrôle du contenu de la mémoire CW ..... 60
Lecture du message CW sur les ondes. ..... 60
Mémoire TEXTE .......................................... 61
Stockage de texte en mémoire ................... 61
Programmation de message texte .............. 61
Contrôle du contenu de la mémoire CW ..... 62
Lecture du message CW sur les ondes. ..... 62
Fonctionnement en mode FM.......................63
Fonctionnement du répéteur .......................... 63
Fonctionnement du squelch de tonalité .......... 63
Fonctionnement RTTY (FSK) ....................... 64
Raccordement à un ordinateur personnel ...... 64
Branchement à l'unité terminale (TU) ............. 64
Décodeur RTTY ..............................................65
Mémoire Texte RTTY ......................................66
Programmation de message texte sur
l'écran TFT ..................................................66
Programmation de message texte sur
la télécommande FH-2 ................................ 66
Saisie de texte ............................................. 66
Lecture de message Texte RTTY sur
les ondes ..................................................... 66
Fonctionnement DATA (PSK) .......................67
Raccordement à un ordinateur personnel ...... 67
Raccordement à un dispositif de
transmission de données ............................... 67
Décodeur PSK ................................................ 68
Mémoire Texte PSK ........................................ 69
Programmation de message texte sur
l'écran TFT ..................................................69
Programmation de message texte sur
la télécommande FH-2 ................................ 69
Saisie de texte ............................................. 69
Lecture de message Texte PSK sur les
ondes ........................................................... 69
Fonctionnement de la mémoire ....................70
Enregistrement en mémoire ........................ 70
Eacement des données des canaux
de mémoire ................................................. 70
Vérication de l'état des canaux de
mémoire ...................................................... 71
Rappel d'un canal mémoire autre que
la dernière fréquence VFO utilisée .............. 71
Fonctionnement de l'accord de mémoire .... 71
Déplacement de données de mémoire
vers le registre VFO .................................... 72
Étiquetage des mémoires ............................ 72
Achage de l'étiquette de mémoire ............ 72
Conguration du saut de fréquence ............ 72
Groupes de mémoire ...................................... 73
Choix du groupe de mémoire désiré .............. 73
Balayage VFO et mémoire ...........................74
Balayage VFO/mémoire ................................. 74
Balayage de mémoire programmable (PMS) . 75
Autres fonctions ............................................76
Fonctionnement de l'empilement de bande.... 76
TOT (Time Out Timer) .................................... 76
Conguration de l'incrément de pas du
bouton [MULTI] ............................................... 76
Fonctionnement sur la fréquence
d'urgence pour l'Alaska :
5167.5 kHz
(version américaine seulement) ..................... 77
Capture d'écran .............................................. 77
Utilisation de la carte SD ................................ 78
Cartes SD utilisables ................................... 78
Installation de la carte SD ........................... 78
Retrait de la carte SD .................................. 78
Formatage de la carte SD ........................... 78
Enregistrement de données de
mémoire et conguration des données
de menu ...................................................... 79
Lecture des données de mémoire et de
menu congurées ........................................ 80
Achage des informations de la carte SD .. 80
Menu de conguration .................................. 81
Utilisation du menu ......................................... 81
Réinitialisation du microprocesseur ............ 109
Accessoires en option ................................110
Coupleur automatique d'antenne externe
FC-40 (pour antenne laire) ......................... 11 0
Interconnexions de la série FTDX101 ....... 11 0
Conguration de la série FTDX101 ............111
Commande FH-2 en option .......................... 112
Spécications .............................................113
Généralités ................................................... 11 3
Émetteur ....................................................... 113
Récepteur ..................................................... 114
Index ...........................................................115
GARANTIE LIMITÉE YAESU .....................11 7
3
Description générale
Conguration de SDR hybride
Outre le récepteur SDR à bande étroite qui offre des performances de base remarquables, le FTDX101MP/
FTDX101D possède une conguration SDR hybride qui utilise un récepteur SDR par échantillonnage direct intégré,
qui permet de visualiser le spectre de l’ensemble de la bande en temps réel.
L'adoption de la méthode SDR hybride et l'utilisation des fonctions de la méthode d'échantillonnage direct, permettent
une large vue des informations dans l'ensemble de la bande en temps réel et des performances améliorées de tout le
circuit de réception avec la méthode de conversion descendante à technologie SDR à bande étroite.
Équipé de trois* types de ltres roong
Cet émetteur-récepteur est équipé de trois types de ltres roong pour les bandes passantes de 600 Hz, 3 kHz et
12 kHz. Ces ltres à bande étroite sont particulièrement utiles sur les bandes très encombrées pendant les contests,
car il peuvent atténuer sensiblement les signaux puissants hors bande dans le premier étage IF et réduire ainsi
leur impact dans le second étage. De plus, l'excellente gamme dynamique et les caractéristiques IP3 optimisent le
traitement de tous les signaux, du plus faible au plus puissant.
* Le ltre roong de 300 Hz est aussi un équipement standard sur le côté de bande PRINCIPALE du FTDX101MP.
Adoption d'un double achage SDR 3DSS/hybride
En plus de l'achage en cascade traditionnel, un achage à image 3DSS (faisceau de spectre tridimensionnel) a
été récemment adopté. L'image 3DSS utilise l'axe horizontal (axe X) pour la fréquence, l'axe vertical (axe Y) pour
l'intensité du signal, et l'axe Z pour l'heure. Par rapport à l'achage en cascade traditionnel, la puissance du signal
est achée en trois dimensions et en couleur, et l'identication des changements dans les conditions de bande est
instantanée, pratique et intuitive.
L'achage en cascade 3DSS comporte un choix d'achage mono qui n'ache que la bande de fréquence principale
(MAIN); ou l'achage double qui représente la bande de fréquence principale (MAIN) et la sous-bande (SUB).
Le double achage SDR hybride a deux sorties SDR, à savoir SDR à bande étroite et SDR à échantillonnage direct,
associées sur le même écran. Étant donné que la couleur de l'achage de chaque sortie SDR peut être modiée, il
est possible de voir la bande reçue par le récepteur SDR à bande étroite tout en observant l'état de l'ensemble de la
bande.
Acheur couleur TFT haute luminosité avec écran tactile
Le FTDX101MP/FTDX101D est équipé d’un acheur couleur TFT couleur de 7 pouces. Les fonctions, y compris la
bande de réception, les outils de réduction de bruit et de brouillage de signaux, sont achés sous forme graphique.
Même lorsqu'il est impliqué dans des opérations rigoureuses, telles que des DXpéditions ou des contests, l'opérateur
peut voir instantanément l'état de chaque fonction.
L'acheur de fonction de ltre surveille l'état de la bande passante
Dans la partie supérieure de l'afficheur, un S-mètre et un écran de fonction de filtre indiquent l'état de la bande
passante. Ils sont disposés indépendamment pour la bande principale et la sous-bande respectivement. Outre
l'état de fonctionnement des fonctions d'élimination du brouillage, les informations sur la fonction du filtre sont
achées. Non seulement l'opérateur peut voir d'un coup d’œil l'état de fonctionnement de WIDTH, SHIFT, NOTCH et
CONTOUR, il peut aussi voir l'état du spectre RF dans la bande passante.
Présélecteur RF, RF variable en continu et VC-TUNE
Le circuit d'accord VC récemment mis au point commande un condensateur variable avec un moteur pas-à-pas de
grande précision et est comparable a un mécanisme µ-Tuning; il ore des caractéristiques remarquables de réduction
du brouillage avec une conversion descendante et une atténuation maximum de -70 dB. Par rapport à la méthode
préréglée traditionnelle, qui commute une bobine et un condensateur avec un relais, le moteur pas-à-pas de grande
précision suit continuellement la fréquence à l'intérieur de la bande passante; il n'y a donc pas la sensation d'inconfort
liée à la commutation de relais. Même lorsqu'il y de nombreux signaux puissants sur la bande, un réglage n du point
d'accord optimal est possible.
4

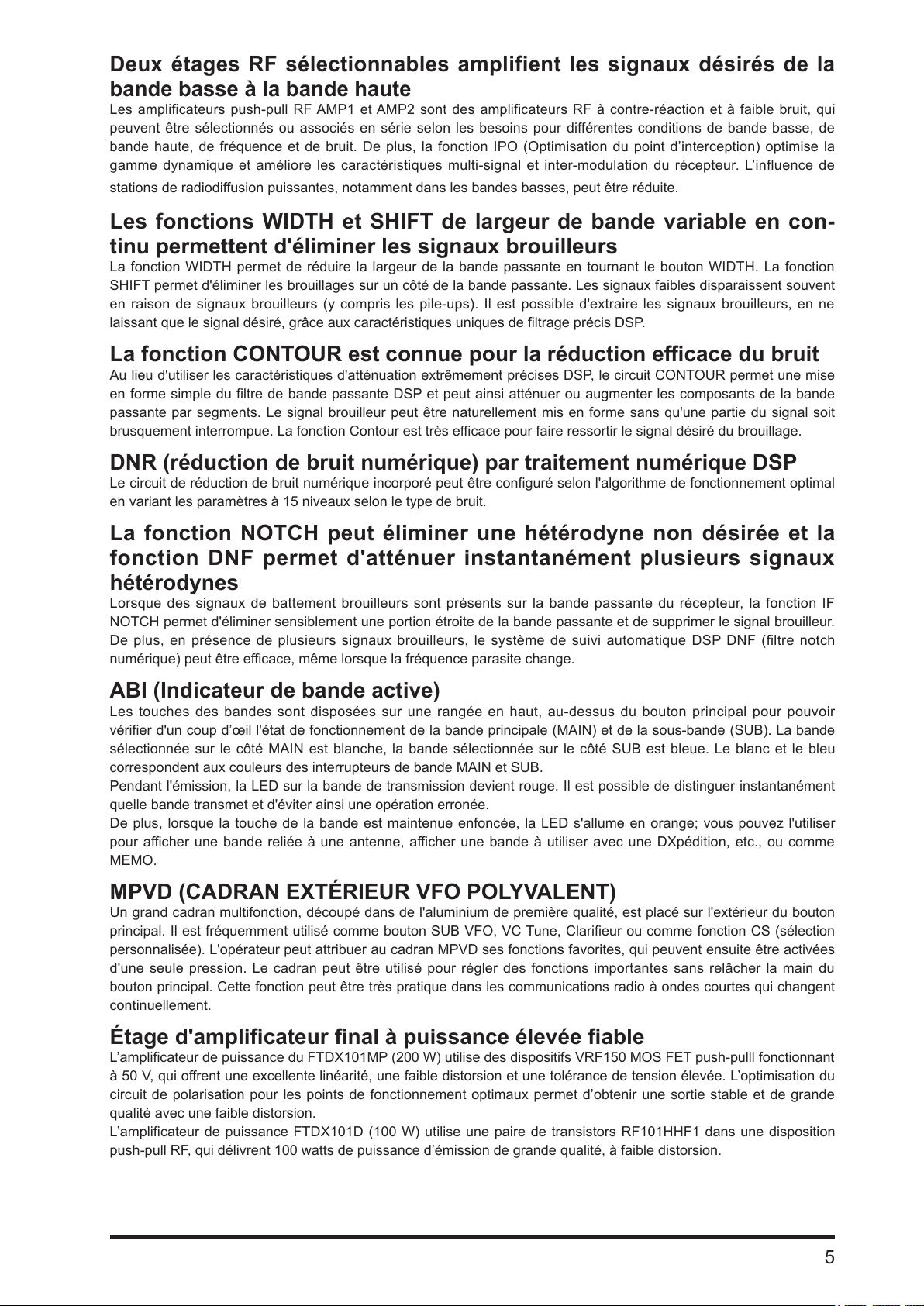

Deux étages RF sélectionnables amplifient les signaux désirés de la
bande basse à la bande haute
Les amplificateurs push-pull RF AMP1 et AMP2 sont des amplificateurs RF à contre-réaction et à faible bruit, qui
peuvent être sélectionnés ou associés en série selon les besoins pour différentes conditions de bande basse, de
bande haute, de fréquence et de bruit.
gamme dynamique et améliore les caractéristiques multi-signal et inter-modulation du récepteur. L’influence de
stations de radiodiusion puissantes, notamment dans les bandes basses, peut être réduite.
De plus, la fonction IPO (Optimisation du point d’interception) optimise la
Les fonctions WIDTH et SHIFT de largeur de bande variable en con-
tinu permettent d'éliminer les signaux brouilleurs
La fonction WIDTH permet de réduire la largeur de la bande passante en tournant le bouton WIDTH. La fonction
SHIFT permet d'éliminer les brouillages sur un côté de la bande passante. Les signaux faibles disparaissent souvent
en raison de signaux brouilleurs (y compris les pile-ups). Il est possible d'extraire les signaux brouilleurs, en ne
laissant que le signal désiré, grâce aux caractéristiques uniques de ltrage précis DSP.
La fonction CONTOUR est connue pour la réduction ecace du bruit
Au lieu d'utiliser les caractéristiques d'atténuation extrêmement précises DSP, le circuit CONTOUR permet une mise
en forme simple du ltre de bande passante DSP et peut ainsi atténuer ou augmenter les composants de la bande
passante par segments. Le signal brouilleur peut être naturellement mis en forme sans qu'une partie du signal soit
brusquement interrompue. La fonction Contour est très ecace pour faire ressortir le signal désiré du brouillage.
DNR (réduction de bruit numérique) par traitement numérique DSP
Le circuit de réduction de bruit numérique incorporé peut être conguré selon l'algorithme de fonctionnement optimal
en variant les paramètres à 15 niveaux selon le type de bruit.
La fonction NOTCH peut éliminer une hétérodyne non désirée et la
fonction DNF permet d'atténuer instantanément plusieurs signaux
hétérodynes
Lorsque des signaux de battement brouilleurs sont présents sur la bande passante du récepteur, la fonction IF
NOTCH permet d'éliminer sensiblement une portion étroite de la bande passante et de supprimer le signal brouilleur.
De plus, en présence de plusieurs signaux brouilleurs, le système de suivi automatique DSP DNF (filtre notch
numérique) peut être ecace, même lorsque la fréquence parasite change.
ABI (Indicateur de bande active)
Les touches des bandes sont disposées sur une rangée en haut, au-dessus du bouton principal pour pouvoir
vérier d'un coup d’œil l'état de fonctionnement de la bande principale (MAIN) et de la sous-bande (SUB). La bande
sélectionnée sur le côté MAIN est blanche, la bande sélectionnée sur le côté SUB est bleue. Le blanc et le bleu
correspondent aux couleurs des interrupteurs de bande MAIN et SUB.
Pendant l'émission, la LED sur la bande de transmission devient rouge. Il est possible de distinguer instantanément
quelle bande transmet et d'éviter ainsi une opération erronée.
De plus, lorsque la touche de la bande est maintenue enfoncée, la LED s'allume en orange; vous pouvez l'utiliser
pour acher une bande reliée à une antenne, acher une bande à utiliser avec une DXpédition, etc., ou comme
MEMO.
MPVD (CADRAN EXTÉRIEUR VFO POLYVALENT)
Un grand cadran multifonction, découpé dans de l'aluminium de première qualité, est placé sur l'extérieur du bouton
principal. Il est fréquemment utilisé comme bouton SUB VFO, VC Tune, Clarieur ou comme fonction CS (sélection
personnalisée). L'opérateur peut attribuer au cadran MPVD ses fonctions favorites, qui peuvent ensuite être activées
d'une seule pression. Le cadran peut être utilisé pour régler des fonctions importantes sans relâcher la main du
bouton principal. Cette fonction peut être très pratique dans les communications radio à ondes courtes qui changent
continuellement.
Étage d'amplicateur nal à puissance élevée able
L’amplicateur de puissance du FTDX101MP (200 W) utilise des dispositifs VRF150 MOS FET push-pulll fonctionnant
à 50 V, qui orent une excellente linéarité, une faible distorsion et une tolérance de tension élevée. L’optimisation du
circuit de polarisation pour les points de fonctionnement optimaux permet d’obtenir une sortie stable et de grande
qualité avec une faible distorsion.
L’amplicateur de puissance FTDX101D (100 W) utilise une paire de transistors RF101HHF1 dans une disposition
push-pull RF, qui délivrent 100 watts de puissance d’émission de grande qualité, à faible distorsion.
5
Consignes de sécurité
Notez que la société n'assumera aucune responsabilité en cas de dommages subis par le client ou par des tiers
pendant l'utilisation de ce produit, ou en cas de défaillances et d'anomalies se produisant pendant l'utilisation ou la
mauvaise utilisation de ce produit, sauf disposition contraire de la loi.
Type et signication des marquages
DANGER
AVERTISSEMENT
ATTENTION
Type et signication des symboles
Actions interdites qui ne doivent pas être effectuées pour utiliser la radio en toute sécurité.
Par exemple,
Consignes à respecter pour utiliser la radio en toute sécurité. Par exemple, signifie que l’alimentation
électrique doit être débranchée.
Ne pas utiliser l’appareil dans “des régions
ou dans des aéronefs et des véhicules où son
utilisation est interdite” (tels que les hôpitaux et
les avions).
Son utilisation peut avoir un impact sur les appareils
électroniques et médicaux.
Ne pas utiliser ce produit en conduisant une voiture
ou une moto. Son utilisation peut provoquer des
accidents.
Toujours arrêter le véhicule dans un endroit sûr
avant l'utilisation si l'appareil doit être utilisé par le
conducteur.
Ne pas émettre dans des endroits bondés par
égard pour les personnes équipées d'appareils
médicaux tels que des pacemakers.
Les ondes électromagnétiques de la radio peuvent
affecter l'appareil médical et entraîner des accidents
causés par un mauvais fonctionnement.
Ne jamais toucher l'antenne pendant la
transmission.
Cela peut entraîner des blessures, un choc électrique
et la défaillance du matériel.
Une situation dangereuse imminente qui, si elle n'est pas évitée, peut entraîner la mort ou de graves
blessures.
Une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner la mort ou de
graves blessures.
Un situation potentiellement dangereuse qui, si elle n'est pas évitée, peut causer des blessures
mineures ou modérée ou uniquement des dommages matériels.
signifie que le démontage est interdit.
DANGER
Ne pas utiliser l'appareil en cas d'émission de gaz
inflammables.
Cela peut entraîner un incendie ou une explosion.
Si une alarme se déclenche lorsque l'antenne est
branchée, couper immédiatement l'alimentation
de la radio et débrancher l'antenne externe de la
radio.
Dans le cas contraire, cela peut entraîner un incendie,
un choc électrique et la défaillance du matériel en cas
d'orage.
Ne pas toucher les éventuelles fuites de liquide de
l'écran LCD à mains nues.
Des brûlures chimiques peuvent se produire si le
liquide entre en contact avec la peau ou pénètre dans
les yeux. Dans ce cas, contacter immédiatement un
médecin.
AVERTISSEMENT
Ne pas utiliser de tensions différentes de la
tension d'alimentation spécifiée.
Cela peut entraîner un incendie ou un choc électrique.
Ne pas émettre en continu pendant des périodes
prolongées.
La température du boîtier principal risque d'augmenter
et de provoquer des brûlures et des défaillances dues
à la surchauffe.
Ne pas démonter ou modifier l'appareil.
Cela peut entraîner des blessures, un choc électrique
et la défaillance du matériel.
Ne pas manipuler la fiche et le connecteur
électrique, etc. avec des mains mouillées. Ne pas
brancher ou débrancher la fiche d'alimentation
avec des mains mouillées.
Cela peut entraîner des blessures, une fuite de liquide,
un choc électrique et une défaillance du matériel.
Ne pas utiliser de fusibles différents des fusibles
spécifiés.
Cela risque d'entraîner un incendie et la défaillance
du matériel.
6
En cas d'émission de fumée ou d'odeurs étranges
de la radio, couper l'alimentation et débrancher le
cordon d'alimentation de la prise.
Cela peut entraîner un incendie, une fuite de liquide,
une surchauffe, des détériorations, une inflammation
et la défaillance du matériel. Contacter l'assistance
clientèle de notre entreprise ou le détaillant chez qui
l'appareil a été acheté.
Maintenir la propreté des broches des fiches
d'alimentation et des zones voisines en toutes
circonstances.
Cela peut entraîner un incendie, une fuite de liquide,
une surchauffe, une rupture, une inflammation, etc.
Débrancher le cordon d'alimentation et les câbles
de connexion avant d'incorporer des éléments
vendus séparément ou de remplacer le fusible.
Cela peut entraîner un incendie, un choc électrique et
la défaillance du matériel.
Ne jamais couper le porte-fusible du cordon
d'alimentation c.c.
Cela peut causer un court-circuit et entraîner une
inflammation et un incendie.
Ne pas laisser d'objets métalliques tels que des
fils et de l'eau pénétrer dans l'appareil.
Cela peut entraîner un incendie, un choc électrique et
la défaillance du matériel.
Ne pas placer l'appareil dans des lieux devenant
facilement humides (ex. à côté d'humidificateurs).
Cela peut entraîner un incendie, un choc électrique et
la défaillance du matériel.
Lors du branchement d'un cordon d'alimentation
c.c., faire attention de ne pas mélanger les
polarités positive et négative.
Cela peut entraîner un incendie, un choc électrique et
la défaillance du matériel.
Ne pas utiliser pas de cordons d'alimentation c.c.
différents du cordon fourni ou spécifié.
Cela peut entraîner un incendie, un choc électrique et
la défaillance du matériel.
Éviter de plier, tordre, tirer, chauffer et modifier le
cordon d'alimentation et les câbles de connexion
de manière excessive.
Cela risque de couper ou d'endommager les câbles
et de causer un incendie, un choc électrique et la
défaillance du matériel.
Ne pas tirer sur le câble pour brancher et
débrancher le cordon d'alimentation et les câbles
de connexion.
Maintenir la fiche ou le connecteur pour les débrancher.
Dans le cas contraire, un incendie, un choc électrique
ou une défaillance du matériel peuvent se produire.
ATTENTION
Éviter d'utiliser des casques et des écouteurs à un
volume élevé.
Une exposition continue aux volumes élevés peut
entraîner des troubles de l'audition.
Ne pas utiliser l'appareil si le cordon et les câbles
de connexion sont endommagés et lorsque le
connecteur d'alimentation c.c. n'est pas fermement
branché.
Contacter l'assistance clientèle de notre entreprise ou
le détaillant chez qui l'appareil a été acheté car cela
peut entraîner un incendie, un choc électrique et la
défaillance du matériel.
Suivre les instructions fournies pour installer les
éléments vendus séparément et pour remplacer le
fusible.
Cela peut entraîner un incendie, un choc électrique et
la défaillance du matériel.
Ne pas utiliser l'appareil lorsque l'alarme se
déclenche.
Pour des raisons de sécurité, débrancher de la
prise c.a. la fiche d'alimentation de l'équipement
d'alimentation c.c. raccordé à l'appareil.
Ne jamais toucher l'antenne. Cela peut entraîner
un incendie, un choc électrique et la défaillance du
matériel en cas d'orage.
Ne pas placer l'appareil à proximité d'un dispositif
de chauffage ou dans un lieu exposé à la lumière
solaire directe.
Cela peut entraîner une déformation et une
décoloration.
Ne pas placer l'appareil dans un lieu contenant un
niveau élevé de poussière et d'humidité.
Cela risque d'entraîner un incendie et la défaillance
du matériel.
Rester aussi loin que possible de l'antenne
pendant l'émission.
Une exposition prolongée au rayonnement
électromagnétique peut avoir un effet nocif sur le
corps humain.
Ne pas essuyer le boîtier avec du diluant ou du
benzène, etc.
Utiliser un chiffon doux et sec pour éliminer les taches
du boîtier.
Maintenir hors de la portée des enfants.
Dans le cas contraire, les enfants risquent de se
blesser.
Ne pas placer d'objets lourds sur le cordon
d'alimentation et les câbles de connexion.
Cela peut endommager le cordon et les câbles
d'alimentation et causer un incendie et un choc
électrique.
Ne pas émettre à proximité d'un téléviseur et d'une
radio.
Cela peut causer des interférences
électromagnétiques.
Ne pas utiliser de produits en option différents de
ceux spécifiés par notre entreprise.
Dans le cas contraire, une défaillance du matériel peut
se produire.
Si l'équipement est utilisé dans un véhicule hybride
ou à économie de carburant, se renseigner auprès
du constructeur avant l'utilisation.
Il est possible que l'appareil ne puisse pas recevoir
les émissions normalement en raison des bruits des
dispositifs électriques (onduleurs, etc.) installés dans
le véhicule.
Ne pas régler le volume trop haut pendant
l'utilisation d'un casque ou d'écouteurs.
Cela peut entraîner des troubles de l'audition.
Pour des raisons de sécurité, couper l'alimentation
et débrancher le cordon d'alimentation c.c. du
connecteur c.c. lorsque l'appareil n'est pas utilisé
pendant une période prolongée.
Dans le cas contraire, cela peut entraîner un incendie
et une surchauffe.
Ne pas lancer l'appareil ou le soumettre à des
forces de choc élevées.
Cela peut entraîner une défaillance du matériel.
Ne pas placer l'appareil à proximité de cartes
magnétiques et de cassettes vidéo.
Les données de la carte et de la cassette, etc. risquent
d'être effacées.
Ne pas placer l'appareil sur une surface
instable ou inclinée, ou dans un lieu exposé
à de fortes vibrations.
L'appareil peut se renverser ou tomber et causer
un incendie, des blessures et la défaillance du
matériel.
Ne pas se tenir debout sur l'appareil, ne
pas placer d'objets lourds dessus et ne pas
introduire d'objets à l'intérieur.
Dans le cas contraire, une défaillance du
matériel peut se produire.
Ne pas utiliser un micro différent des
modèles spécifiés pour brancher un micro à
l'appareil.
Dans le cas contraire, une défaillance du
matériel peut se produire.
7
Accessoires et options
Accessoires fournis
Microphone à main SSM-75G Cordon d'alimentation c.c.
(FTDX101D seulement)
Fiche RCA Fiche à 3 contacts de 3,5 mm Fiche à 3 contacts de 6,3 mm
• Manuel d’utilisation • Carte du monde • Schémas de circuits • Autocollant
• Les éléments suivants sont inclus uniquement avec le FTDX101MP :
• Alimentation externe avec haut-parleur FPS-101
• Cordon d’alimentation AC (pour FPS-101)
• Cordon d’alimentation DC (pour FPS-101)
• Cordon de haut-parleur (branchement FTDX101MP et FPS-101)
Fusible de rechange (25A)
(FTDX101D seulement)
Options disponibles
• Microphone à main (équivalent au microphone fourni) SSM-75G
• Microphone de référence M-1
• Double microphone M-100
• Microphone de bureau Ultra-haute-délité MD-200A8X
• Microphone de bureau MD-100A8X
• Casque stéréo léger YH-77STA
• Haut-parleur externe SP-101
• Coupleur d'antenne automatique externe FC-40
• Clavier de télécommande FH-2
• Amplicateur linéaire/Alimentation c.a VL-1000/VP-1000
• VL-1000 Câble de raccordement d'amplicateur linéaire CT-178
Veuillez contacter YAESU pour les options suivantes.
• Unité VC-Tuning (pour sous-bande) VCT-101*
• Filtre étroit CW (C/F : 9.005 MHz, B/W : 300 Hz, pour bande principale) XF-128CN*
• Filtre étroit CW (C/F : 8.900 MHz, B/W : 300Hz, pour sous-bande) XF-129CN
• Filtre étroit SSB (9.005 MHz, B/W : 1.2 kHz, pour bande principale) XF-128SN
• Filtre étroit SSB (8.900 MHz, B/W : 1.2 kHz, pour sous-bande) XF-129SN
* Inclus avec le FTDX101MP.
8
Installation et interconnexions
Considérations sur l'antenne
Le FTDX101MP/FTDX101D est conçu pour être relié à une antenne à impédance résistive de 50 Ohms à des
fréquences de fonctionnement radioamateurs. Sélectionnez une antenne correcte (antenne bipolaire, antenne YAGI,
antenne quad cubique, etc.) adaptée au fonctionnement et aux bandes choisis.
Assemblez l’antenne et le câble coaxial, ou utilisez un coupleur d’antenne adapté, pour maintenir l’impédance fournie
au connecteur d’antenne du FTDX101MP/FTDX101D pour un ROS de 1,5 ou moins. Une préparation minutieuse de
l'antenne et/ou du coupleur permet d'obtenir des performances optimales et protège l'émetteur-récepteur contre les
détériorations.
Des tensions RF élevées peuvent être présentes sur l'antenne; installez-la de sorte qu'elle soit difficile à toucher
pendant le fonctionnement.
Branchements de l’antenne
Suivez scrupuleusement l’illustration relative au branchement correct des antennes et des câbles coaxiaux.
ANT 1 ANT 2
GND
EXT SPKR KEY
A B
LINEAR
REM
ACC TUNER
EXT ALC RS-232C
METER
PTT
+13.8V
Pour éviter les dommages dus aux éclairs, aux décharges électriques
atmosphériques, aux chocs électriques, etc., prévoyez une prise de
terre efficace.
Utilisez un câble tressé court et épais pour raccorder l'équipement de la
station au piquet de mise à la terre enterré (ou à un autre système de mise
à la terre)
9
Branchements du câble d’alimentation
l'alimentation avant le branchement
Cordon d'alimentation DC (fourni)
• FTDX101MP
Consultez l’illustration pour assurer le branchement correct de l’alimentation FPS-101.
Utilisez le câble d’alimentation DC fourni avec le FTDX101MP pour eectuer le branchement à l’alimentation FPS-
.
101
• Branchez le FTDX101MP et le FPS-101 avec le câble de haut-parleur fourni pour que l’audio sorte du haut-
parleur intégré du FPS-101.
• Lorsqu’il est branché à la borne “A” EXT SPKR, l’audio de la “bande principale et de la sous-bande” sort du
haut-parleur intégré du FPS-101.
• Lorsqu’il est branché à la borne “B” EXT SPKR, l’audio de la “bande principale” sort du haut-parleur intégré
du FPS-101 et l’audio de la “sous-bande” sort du haut-parleur du FTDX101MP.
Câble d'alimentation DC (fourni)
Branché à la sortie
Câble de haut-parleur (fourni)
de la ligne AC
• FTDX101D
Suivez scrupuleusement les illustrations relatives au branchement correct du câble d’alimentation DC.
Utilisez le câble d’alimentation DC fourni avec le FTDX101D pour eectuer le branchement à l’alimentation.
Vérifiez la tension DC et le courant
nominal (+13.8 V, 23 A) de
ANT 1 ANT 2
GND
EXT SPKR KEY
A B
LINEAR
METER
REM
ACC TUNER
EXT ALC RS-232C
PTT
+13.8V
FUSIBLE: 25 A
à l'émetteur-récepteur.
ROUGE
NOIR
10
Directives d’installation
• Ne pas exposer l’émetteur-récepteur à la lumière solaire directe.
• Ne pas exposer l’émetteur-récepteur à la poussière et à l’humidité
• Assurer une ventilation adéquate autour de l’émetteur-récepteur pour éviter la formation de chaleur et
une diminution possible des performances due à la chaleur élevée.
• Ne pas installer l’émetteur-récepteur dans un endroit mécaniquement instable, ou là où des objets ris-
quent de tomber dessus.
• Pour installer le FTDX101MP et le FPS-101, éviter de plier ou de tirer le câble d’alimentation avec force.
• Ne pas placer d’objets lourds sur le câble d’alimentation.
• Ne pas utiliser un câble d’alimentation diérent de celui qui a été fourni.
• Pour réduire les risques d’interférence avec les appareils audio-visuels, prendre toutes les précautions
nécessaires, y compris en isolant les antennes TV/FM des antennes de transmission radioamateur
dans la mesure du possible. Maintenir les câbles coaxiaux de transmission séparés des câbles reliés
aux appareils audio-visuels.
• Mettre l’émetteur-récepteur hors tension et débrancher tous les câbles avant de déplacer le FTDX-
101MP ou le FPS-101.
Attention
Assurez-vous que l’interrupteur POWER sur la façade de l’émetteur-récepteur et l’interrupteur d’alimentation principal
du FPS-101 sont tous deux hors tension chaque fois que vous débranchez le câble d’alimentation du FTDX101MP et
du FPS-101. Cela évitera des pointes électriques et des chocs électriques potentiellement dangereux.
Pour débrancher le câble d’alimentation, tenez le connecteur, appuyez sur la languette
de verrouillage pour la libérer et tirez la fiche hors du connecteur. Tirer le câble
d’alimentation sans libérer le verrouillage peut entraîner une défaillance.
11
Raccordements du microphone, du casque, de la clé, du manipulateur et de clavier FH-2
φ6.3mm
MIC
SW1
MIC GND
+5V
SW2
FAST
(RAPIDE)
PTT
GND
(vu depuis la façade)
ANT 1 ANT 2
EXT SPKR KEY
A B
Clavier de télécommande
FH-2
REM
METER
EXT ALC RS-232C
PTT
+13.8V
GND
LINEAR
ACC TUNER
La tension de manipulateur levé sur la prise de manipulateur avant est d'environ +3,3 Vc.c., et le courant de
manipulateur baissé est d'environ 1 mA.
La tension de manipulateur levé sur la prise de manipulateur arrière est d'environ +5,0 Vc.c. et le courant de
manipulateur baissé est d'environ 3 mA.
12
Interconnexions de l'amplicateur linéaire
Câble coaxial (50 Ohms)
VL-1000
Assurez-vous que la série FTDX101 et le VL-1000 sont hors tension, puis suivez les recommandations
d’installation contenues dans l’illustration ci-dessous.
• Interconnexions de l’amplicateur linéaire VL-1000
Étant donné que le FTDX101MP a une puissance d’émission élevée de 200 W, veillez à activer l’interrupteur
AT du VL-1000. L’utilisation de l’amplicateur avec l’interrupteur ATT sur “OFF” peut endommager le VL-1000.
• Consultez le manuel d'utilisation du VL-1000 pour tout détail concernant le fonctionnement de l'amplicateur.
• N'essayez pas de brancher ou de débrancher des câbles coaxiaux avec des mains mouillées.
Se branche dans "INPUT 2" du VL-1000
Antenne HF/50 Mhz
ANT 1
ANT 2
ANT 1
ANT 3
INPUT 2
ANT 1 ANT 2
GND
DC IN
GND GND
EXT SPKR KEY
A B
LINEAR
LINEAR ALC 2BAND-DATA 2
EXT ALC RS-232C
METER
REM
PTT
+13.8V
ACC TUNER
DC 48V IN
VP-1000
Câble de connexion "CT-178" (option)
La gure ci-dessus représente les branchements du panneau arrière du FTDX101MP avec le VL-1000.
CONTROL
13
• Interface avec d'autres amplicateurs linéaires
Câble d'antenne (50 Ohms)
Câble coaxial (50 Ohms)
• La broche TX GND OUT (broche 2) de la prise LINEAR est un circuit de transistor à “collecteur ouvert”. Il est
capable de gérer des tensions de bobine de relais positives jusqu'à +60 Vc.c. à 200 mA ou +30 Vc.c. à 1 A.
• Si vous utilisez plusieurs amplificateurs linéaires pour différentes bandes, vous devez prévoir une
commutation de bande extérieure de la ligne de commande de relais “Tx Linéaire” depuis la ligne “TX GND
OUT” au niveau de la prise LINEAR.
Ne dépassez pas la tension nominale ou le courant nominal maximum pour la broche “TX GND OUT” (broche 2)
de la prise LINEAR. Cette ligne n'est pas compatible avec des tensions c.c. négatives ou des tensions c.a. de
n'importe quelle amplitude.
Antenne HF/50 MHz
ANT 1
RF OUT RF IN
GND
GND
ANT 1 ANT 2
DC IN
EXT SPKR KEY
A B
LINEAR
LINEAR
D-sub 15 broches
EXT ALC RS-232C
METER
REM
PTT
+13.8V
ACC TUNER
GND
GND
EXT ALC
TX GND
La figure ci-dessus représente les branchements du panneau arrière du FTDX101MP à d’autres amplificateurs linéaires.
Antenne HF/50 MHz
ANT 1
RF OUTRF IN
METER
LINEAR
TX GND
REM
EXT ALC RS-232C
PTT
+13.8V
ACC TUNER
EXT ALC
GND
ANT 1 ANT 2
GND
DC IN
EXT SPKR KEY
A B
GND
La figure ci-dessus représente les branchements du panneau arrière du FTDX101MP à d’autres amplificateurs linéaires.
14
Panneau arrière
SIGNAL
GND
COMMON
GND
DATA IN
SHIFT
GND
DATA OUTSQL
GND
La figure ci-dessus représente le panneau arrière du FTDX101MP.
ANT 1 ANT 2
GND
VENTILATEUR de refroidissement
ANT 1, 2, 3/RX
Branchez l'antenne/les antennes principale(s) ici, au
moyen de connecteurs de type M (PL-259) et de câbles
d'alimentation coaxiaux. Le coupleur d'antenne interne
n'affecte que l'antenne/les antennes branchées ici, et
uniquement pendant l'émission.
EXT SPKR
Ces prises à 2 contacts de 3,5 mm fournissent la sortie
audio pour les haut-parleurs externes. Les impédances
au niveau des prises sont de 4 - 8 Ohms, et le volume
varie en fonction du réglage du bouton du panneau avant
[AF].
EXT SPKR KEY
A B
LINEAR
REM
ACC TUNER
METER
EXT ALC RS-232C
PTT
+13.8V
DOT
DASH
Pour brancher un manipulateur électronique
AF-OUT
Cette prise à 3 contacts de 3,5 mm fournit une sortie
de récepteur de bas niveau à double canal pour
l'enregistrement et l'amplication externe.
Les boutons du panneau avant [AF] n'affectent
pas les signaux au niveau de cette prise (300
mVp-p à 10 k-ohms).
L'insertion de ches dans les prises modie
la conguration du haut-parleur interne.
En fonction des fiches branchées dans les prises, la
conguration des haut-parleurs interne et externe varie.
A B
Branchement à
A seulement
Branchement à
B seulement
Branchement à A
et B
KEY
Cette prise à 3 contacts de 1/4” accepte une clé CW ou
un manipulateur. Une che à deux contacts ne peut pas
être utilisée dans cette prise. La tension de manipulateur
levé est de +5,0 Vc.c. et le courant de manipulateur
baissé est de 3 mA.
MANIPULATEUR
Audio MAIN et
SUB
-
Audio SUB
NC
Pour brancher une pioche simple
Audio
MAIN
Audio
MAIN
GND
Haut-parleur
interne
- -
Audio SUB
-
AUDIO (MAIN)
AUDIO (SUB)
REM
Le branchement du clavier de télécommande FH-2 dans
cette prise fournit un accès direct au CPU du FTDX101
pour les fonctions de commande de la manipulation de
mémoire de contest et pour le réglage de la fréquence et
des fonctions.
RTTY/DATA
Cette prise d’entrée/sortie à 6 broches accepte une entrée
AFSK depuis un contrôleur de nœud terminal (TNC); elle
fournit également une sortie audio de récepteur à niveau
et une ligne de manipulation FSK.
PTT
METER
Cette prise de 3,5 mm est destinée au branchement d’un
instrument de mesure externe. L’achage de l’indicateur
est indiqué sous forme de tension analogique (0 V à
environ 3 V). Insérez les résistances appropriées en série
selon l’indicateur que vous utilisez.
SIGNAL (MAIN)
SIGNAL (SUB)
15
SERIAL IN
RTSCTS
50V
GND
Power ON
3,3V
13,8V
EXT ALC
Cette prise d'entrée RCA accepte une tension ALC
(réglage automatique de niveau) extérieure descendante
depuis un amplificateur linéaire, pour éviter une
surexcitation de la part de l'émetteur-récepteur. La plage
de tension d'entrée acceptable est de 0 à -4 Vc.c.
USB
Le branchement d'un ordinateur à cette prise au moyen
d'un câble USB disponible dans le commerce permet
la commande à distance par les commandes CAT
depuis l'ordinateur. La prise peut aussi être utilisée pour
l'entrée et la sortie de signaux audio et la commande
de l'émetteur. Un pilote USB est nécessaire pour la
commande à distance depuis un ordinateur. Le pilote peut
être téléchargé depuis le site Yaesu (http ://www.yaesu.
com).
RS-232C
Cette prise jack série DB-9 à 9 broches permet la
commande extérieure du FTDX101 par ordinateur.
Branchez un câble série à cette prise et au port RS-232C
COM de votre ordinateur (aucune interface extérieure
n'est nécessaire).
SERIAL OUT
N/AGND
N/A
GND
Utilisez cette borne pour brancher l'émetteur-récepteur
à une prise de terre ecace, an de garantir la sécurité
et des performances optimales. Utilisez un câble tressé
court de grand diamètre pour eectuer les raccordements
à la terre.
DC IN
Cette prise est destinée au raccordement de l'alimentation
c.c. pour l'émetteur-récepteur.
FTDX101MP
Branchez l’alimentation externe fournie “FPS-101” au
moyen du câble DC fourni.
GND
FTDX101D
Utilisez le câble c.c. fourni pour le raccordement direct à
une alimentation c.c. qui doit être capable de fournir au
moins 23 A à 13,8 V c.c.
N/A
NC
13.8V
ACC
Cette prise à 13 broches peut être branchée à un
dispositif externe.
GND
DATA1
DATA2
HORLOGE
CS
IF OUT (MAIN)
Cette prise RCA transmet le signal IF de 9.005 MHz du
récepteur. Ce signal ne traverse pas le ltre roong.
TX-GND
La broche centrale de cette prise RCA est fermée à la
terre pendant que l'émetteur est activé. Le circuit de
transistor à collecteur ouvert utilisé pour cette prise est
capable de commuter une tension c.c. de 60 V à 200 mA
ou une tension c.c. de 30 V à 1 A maximum.
PTT
Cette prise d'entrée RCA peut être utilisée pour l'activation
manuelle de l'émetteur en utilisant un interrupteur à
pied ou un autre dispositif de commutation. Sa fonction
est identique à celle de la touche [MOX] en façade. La
tension à circuit ouvert est de +5 Vc.c. et le courant à
circuit fermé est de 3 mA.
RX OUT (SUB)
Cette prise RCA fournit la sortie du signal RF. Pour le
branchement d'un récepteur extérieur et similaire.
+ 13,8 V
La prise de sortie RCA fournit une alimentation de 13,8
Vc.a. régulée, avec fusibles séparés, jusqu'à 200 mA,
pour alimenter un dispositif extérieur tel qu'un packet
TNC. Assurez-vous que votre appareil ne nécessite pas
davantage de courant (si c'est le cas, utilisez une source
d'alimentation séparée).
TUNER
Cette prise de sortie à 8 broches permet le raccordement
à un coupleur automatique d'antenne externe FC-40.
RESET OUT
TX INH
TX D
EXT-DISPLAY
Connecteur DVI-D pour le branchement d’un moniteur
externe.
Lorsque vous utilisez un moniteur externe, réglez
l'élément de menu de conguration “EXT DISPLAY” (page
107) sur “ON”.
TUNER SENSE
GND
+13V OUTTX GND
RX D
Réserve
Réserve
CNT RX
CNT TX
Réserve
16
RX OUT (MAIN)
Cette prise RCA fournit la sortie du signal RF. Pour le
branchement d'un récepteur extérieur et similaire.
LINEAR
Cette prise de sortie à 15 broches fournit les données
de sélection de bande qui peuvent être utilisées pour les
accessoires en option tels que l’amplificateur linéaire à
semi-conducteur VL-1000.
Branchez un moniteur compatible avec une
résolution de 800 x 480 ou de 800 x 600.
IF OUT (SUB)
Cette prise RCA transmet le signal IF de 8.900 MHz du
récepteur. Ce signal ne traverse pas le ltre roong.
Interrupteurs de microphone SSM-75G
MUTE
P1 P2 P3 P4
Interrupteur PTT
Commute l'émission et la réception.
Appuyez pour émettre et relâchez pour recevoir.
Touche DWN / UP
Les touches [UP]/[DWN] permettent de balayer
manuellement la fréquence vers le haut ou vers le bas.
● Appuyez sur la touche [FAST] pour sélectionner
l'accord “Rapide”.
● L'importance du changement de fréquence dépend
du mode de fonctionnement (réglage par défaut : voir
tableau ci-dessous).
Mode de fonctionnement UP DWN
CW / SSB / RTTY
DATA-L / DATA-U / PSK
AM / FM
DATA-FM
Les nombres entre parenthèses indiquent les incréments
● Le changement de fréquence peut être modié dans le
menu de conguration.
Mode de
fonctionnement
SSB / CW
RTTY / PSK
DATA-L
DATA-U
AM
FM
DATA-FM
lorsque la touche [FAST] est activée.
Élément de menu Pas
SSB/CW DIAL STEP
(page 106)
AM CH STEP
(page 106)
FM CH STEP
(page 106)
Hz
+10
[+100Hz]
+5kHz
+50kHz
[
-10Hz
[-100Hz]
-5kHz
]
[-50kHz]
5/10 (Hz)
2.5/5/9/10/
12.5/25 (kHz)
5/6.25/10/
12.5/20/25
(kHz)
Touche MUTE
Pendant que la touche MUTE est enfoncée, l'audio du
récepteur provenant du haut-parleur est supprimé.
Microphone
Parlez dans le microphone avec un tonalité de voix
normale, avec le micro à 5 cm de votre bouche.
Touche P1
Commute le fonctionnement sur la bande principale.
Elle a la même fonction que la touche [MAIN] sur le
panneau avant de l'émetteur-récepteur.
Touche P2
Commute le fonctionnement sur la sous-bande.
Elle a la même fonction que la touche [SUB] sur le
panneau avant de l'émetteur-récepteur.
Touche P3
Commute l'émission sur la bande principale.
Elle a la même fonction que la touche [TX] de bande
principale sur le panneau avant de l'émetteur-récepteur.
Touche P4
Commute l'émission sur la sous-bande
Elle a la même fonction que la touche [TX] de bande SUB
sur le panneau avant de l'émetteur-récepteur.
17
Local
Étudiez attentivement ces informations pour optimiser les performances de réception de l’émetteur-récepteur à ondes courtes de première classe de la série FTDX101.
Flux de signaux de l'émetteur-récepteur SDR à bande
étroite et fonctions spécifiques qui affectent les
performances du récepteur.
SDR à bande étroite
RF
Mélangeur
Sélecteur
d'antenne
AMP
VC-Tune
ATT A/D SDR D/ADSP
BPF
Filtre
roofing
Utilisation de la fonction VC TUNE
VC-Tune permet d'atténuer les signaux brouilleurs directement à la
fréquence de réception. VC-Tune peut être activé pour atténuer les
signaux brouilleurs puissants qui ne peuvent pas être supprimés
avec le BPF. S'il n'y pas de signaux brouilleurs, désactivez-le. Il
fonctionne avec le cadran MPVD externe du bouton principal.
AMP
Haut-parleur
BPF (Filtre passe-bande)
BPF est sélectionné automatiquement. Lorsqu'une bande de
fréquence est sélectionnée sur le panneau avant, le BPF (filtre
passe-bande) pour cette bande est relié automatiquement au circuit
d'antenne.
Utilisation du FILTRE ROOFING
Les filtres roofing atténuent les signaux puissants se trouvant à
Débit du signal reçu
l'extérieur de la bande passante désirée après conversion à la IF 9
MHz.
Le filtre roofing permet d'atténuer les composantes de fréquence
indésirables. Touchez [R.FIL] sur l'écran TFT pour sélectionner le
ltre 3 kHz pour SSB, le ltre 1.2 kHz ou le ltre 600 Hz pour CW.
Un ltre de 300 Hz* en option est aussi disponible.
*Inclus avec le FTDX101MP.
Utilisez les fonctions de suppression du brouillage DSP
Les fonctions de suppression de brouillage DSP incluent IF SHIFT,
IF WIDTH, IF NOTCH, APF, CONTOUR, et DNR.
Utilisez ces fonctions pour obtenir une réception confortable
pendant l'écoute de l'audio reçu.
18
Pour modier la qualité du son de l'audio reçu, utilisez la fonction
CONTOUR pour améliorer aisément la qualité du son avec
coupure ou accentuation de fréquence haute et basse.
Indications de l'acheur
Images de l'instrument et du filtre
Zone de fréquence
Paramètres de fonction
Analyseur de spectre
Touches de réglage de l'afficheur
Touches de réglage de l'afficheur
Opérations des instruments de mesure
PO
ALC
Affichage du réglage du gain AMC
Tension de drain de l'amplificateur final
Courant de drain de l'amplificateur final
Acheur des instruments de mesure
pendant l'émission
S-mètre
(Bande principale)
Température du
transistor final
Puissance de sortie RF
Tenson ALC relative
Niveau du compresseur vocal
Fonctionnement des instruments de mesure pendant l'émission
Lorsqu'on touche l'écran d'affichage des instruments de mesure, l'écran de sélection de l'indicateur de
transmission s'ache (le réglage par défaut est “PO” à gauche et “ALC” à droite).
(Affiche le niveau de compression pendant le fonctionnement du processeur vocal).
Effectuer les ajustements avec la commande [PROC / PITCH].
S-mètre
(Sous-bande)
Tension de drain de
l'amplificateur final
Courant de drain de
l'amplificateur final
Rapport d'onde stationnaire
Tenson ALC relative
Puissance de sortie RF
Température du
transistor final
LEFT METER RIGHT METER
PO COMP
TEMP ID
ALC
VDD
SWR
Rapport d'onde stationnaire
19
Acheur de fonction du ltre
Supprime tous les chiffres entrés.
Mode SSB
Bande passante de filtre roofing
Mode CW Mode RTTY Mode PSK/DATA
Ache l'état de la bande passante du ltre DSP. Le fonctionnement de WIDTH, SHIFT, NOTCH, CONTOUR etc. peut
être observé.
La largeur de bande actuelle
du filtre roofing s'affiche
comme une ligne bleue sous
l'afficheur de fonction du
ltre.
Le filtre roofing est
sélectionné en touchant
[R.FIL.].
Touchez l'acheur de fonction du ltre pour alterner entre “achage normal” et “achage agrandi”. Touchez à
nouveau pour revenir à “achage normal”.
• Achage des informations de bande passante de ltre DSP seulement
Pour afficher uniquement les informations de largeur de bande du
ltre DSP, appuyez sur la zone du spectre de l'acheur de fonction
du filtre pour effacer la vue du spectre. Pour l'afficher, appuyez à
nouveau en maintenant enfoncé.
Bande passante de filtre DSP
Acheur de fréquence
Les fréquences d'émission et de réception de la bande principale sont affichées sur la gauche et les fréquences
d'émission et de réception de la sous-bande sont achées à droite.
En mode Split, la fréquence d'émission est achée en rouge.
• Entrée de la fréquence depuis le clavier
1. Touchez la zone “Hz” de l'acheur de fréquence.
2. Entrez la fréquence avec les touches numériques.
Efface le chiffre le plus à
droite.
La fréquence entrée est
confirmée.
L'affichage revient à
l'écran précédent lorsque
Retour est touché.
● Si aucune opération n'est effectuée dans un
délai de 10 secondes, l'entrée est annulée.
3. Touchez [ENT] pour conrmer.
● Un raccourci pour les fréquences finissant par
zéro - appuyez sur la touche [ENT] après le
dernier chire diérent de zéro.
Exemple :
Pour entrer 7.00.000 MHz
[0]→ [7] →[ENT] ou [7] → [.] → [ENT]
Pour entrer 7.03.000 MHz
[7]→ [.] →[0] → [3] → [ENT]
• Accord par pas de 1 MHz ou 1 kHz
Pour régler provisoirement le bouton sur des pas de 1
MHz ou de 1 kHz, touchez la zone “MHz” ou “kHz” de
l'acheur de fréquence.
Touchez la zone “MHz” ou “kHz” de l'afficheur de
fréquence pour confirmer. Si aucune opération n'est
effectuée dans un délai de 3 secondes, la fréquence
devient xe.
• Touchez l'afficheur de fréquence de la
bande inactive pour changer de bande de
fonctionnement d'une touche.
• Touchez l'écran Scope pour vous déplacer
facilement vers la fréquence touchée.
20
Paramètres importants du récepteur
L'état des diérentes opérations qui sont importantes pendant la réception est aché au bas de l'écran. Pour modier
le réglage, touchez l'emplacement approprié sur l'acheur.
Éléments de configuration importants pendant la réception
ANT (commutation de l'antenne)
Le numéro de la borne d'antenne utilisée (“ANT 1” “ANT
2” “ANT 3 / RX”) s'ache.
Après avoir touché ANT, touchez le numéro désiré.
L'antenne peut être réglée séparément pour chaque
bande de fonctionnement.
La borne d'antenne “ANT 3 / RX” peut être
réglée sur “Réception seule” (menu de
conguration : “ANT 3 SELECT” page 99).
ATT (atténuateur)
Affiche l'ATT actuel (valeur d'atténuation du signal
d'entrée de réception).
Lorsque le signal désiré est extrêmement puissant ou
que le niveau de bruit est élevé sur une bande basse
fréquence, activez l'atténuateur pour réduire le signal
entrant ou le bruit provenant de l'antenne.
Après avoir touché [ATT], touchez la valeur
d'atténuation désirée.
L'atténuateur est réglé indépendamment pour chaque
bande de fonctionnement.
OFF L'atténuateur est désactivé
6 dB
12 dB
18 dB
La puissance du signal entrant est réduite de
6 dB (tension de signal réduite à 1/2)
La puissance du signal entrant est réduite de
12 dB (tension de signal réduite à 1/4)
La puissance du signal entrant est réduite de
18 dB (tension de signal réduite à 1/8)
IPO
La fonction IPO (optimisation du point d'interception)
permet d'établir le gain de la section d'amplicateur RF
pour accepter l'antenne raccordée et les conditions du
signal reçu. La fonction IPO peut être sélectionnée à
partir de trois conditions de fonctionnement.
AMP1 : Un amplicateur RF à un étage est branché.
La sensibilité et les caractéristiques du
récepteur sont bien équilibrées (gain d'environ
10 dB).
AMP2 : Deux amplificateurs RF sont branchés en
série pour donner la priorité à la sensibilité
(gain d'environ 20 dB).
IPO : Le signal reçu est émis vers le mélangeur IF
sans passer par l'amplicateur RF. Cela peut
améliorer considérablement la réception, en
particulier dans un environnement sévère de
signal de bande basse.
Après avoir touché [IPO], touchez la condition de
fonctionnement désirée.
• IPO est réglé indépendamment pour chaque
bande de fonctionnement.
• Normalement, sélectionnez “AMP1”.
• L'IPO peut non seulement atténuer le signal
d'entrée, il améliore aussi les caractéristiques
d'intermodulation. Il est plus ecace d'activer
l'IPO en premier, puis d'utiliser l'ATT si le
signal est toujours trop puissant. Le niveau
de bruit peut être atténué et le S/N fortement
amélioré.
• Si le niveau de bruit est important ou si le
signal reçu est extrêmement puissant, le
niveau du signal entrant peut être supprimé
avec les paramètres IPO/ATT.
Si le S-mètre fluctue de S-3 ou plus dans
le niveau de bruit, ou si le signal reçu est
extrêmement puissant et entraîne une
indication élevée du S-mètre (+20 dB ou
plus), activez l'atténuateur.
• Étant donné que l'IPO non seulement atténue
le signal entrant mais améliore aussi la
caractéristique de transmodulation, essayez
d'activer l'IPO en premier. Si le signal est
toujours puissant, utilisez aussi l'ATT. De ce
façon, vous pouvez atténuer le signal entrant
et le bruit de manière ecace.
21
R.FIL (Commutation de ltre roong)
AGC (Réglage automatique de gain)
Affiche la largeur de bande du filtre roofing
actuellement sélectionné.
Commute les filtres roofing piézoélectriques de 300
Hz*, 600 Hz, 1.2 kHz*, 3 kHz et 12 kHz installés dans
cet émetteur-récepteur.
Normalement, les filtres sont commutés
automatiquement en fonction du mode de
fonctionnement, cependant le ltre peut être changé en
fonction des conditions ou lorsqu'un ltre en option est
installé.
Les filtres roofing sont réglés indépendamment pour
chaque bande de fonctionnement.
* Les filtres roofing de 300 Hz et 1.2 kHz sont en
option. (300 Hz est inclus sur le côté principal avec
le FTDX101MP)
Après avoir touché [R.FIL], touchez le ltre désiré.
Si les ltres de 300 Hz et 1.2 kHz en option ne sont pas
installés, “300Hz” et “1.2kHz” ne seront pas achés.
Ache le réglage AGC actuellement sélectionné.
Le système AGC est conçu pour aider à compenser
le fading et autres effets de propagation. Les
caractéristiques du système AGC peuvent être réglées
individuellement pour chaque mode de fonctionnement.
Le principal objectif du système AGC est de maintenir
un niveau de sortie audio constant une fois qu'un
certain seuil minimum de force de signal est atteint.
Après avoir touché [AGC], touchez la constante de
temps désirée.
● AGC peut être réglé pour chaque bande de
fonctionnement.
● Le mode de sélection “AUTO” sélectionne le temps
de rétablissement optimal du récepteur pour le mode
de réception.
Mode de fonctionnement Sélection AGC AUTO
SSB / AM SLOW
CW / FM / DATA-FM FAST
RTTY / PSK
DATA-L / DATA-U
Normalement, AGC est réglé sur “AUTO”, qui
sélectionne automatiquement la constante de
temps en fonction du type de signal reçu, mais
si le signal reçu est faible ou en cas de bruit
ou de fading, l'action AGC peut être modifiée
en fonction des conditions de réception à ce
moment-là. Modiez la constante de temps pour
rendre les signaux reçus plus audibles.
MID
Plusieurs aspects des performances AGC
peuvent être configurés au moyen du menu.
Cependant, étant donné que le système AGC
a un impact important sur les performances
globales du récepteur, il est généralement
déconseillé d’apporter des modifications aux
sélections du menu AGC tant que vous ne vous
êtes pas familiarisé avec les performances du
FTDX101.
22
Conguration de l'achage du scope
En plus de l'achage en cascade bidimensionnel traditionnel du spectre, Yaesu a ajouté l'achage couleur 3DSS
(Spectrum Stream tridimensionnel). Les conditions de bande et les signaux qui changent continuellement sont
représentés en couleur en temps réel. La gamme de fréquence est indiquée sur l'axe horizontal X, l'axe vertical Y
représente les signaux et leur puissance, et le temps est présenté sur l'axe de fuite Z. L’opérateur du FTDX101 peut
ainsi comprendre intuitivement les conditions de bande et de signal à tout moment.
Lorsque la fonction VC Tune est active, les caractéristiques d'atténuation de VC Tune peuvent se traduire par
une atténuation ou la disparition de certains signaux sur l'analyseur de spectre ou bien l'écran peut sembler
irrégulier, mais il ne s'agit pas d'un mauvais fonctionnement.
CENTER/CURSOR/FIX
Commute le fonctionnement de l'analyseur de spectre chaque fois que la touche est enfoncée.
• Lorsque la zone d'achage est touchée, la fréquence de réception se déplace vers ce point.
• En mode CENTER, la fréquence touchée devient le centre.
• En mode CURSOR et FIX, le repère et la fréquence de récepteur se déplace vers la position touchée.
• Appuyez sur la touche [FAST] et maintenez-la enfoncée dans les modes CENTER et CURSOR; le chire
Hz de la fréquence de réception sera “0”.
• Appuyez sur la touche [FAST] et maintenez-la enfoncée en mode FIX; la fréquence de réception revient à la
fréquence de départ de la zone d'achage.
• CENTER
La fréquence de réception est toujours indiquée
au centre de l'écran et de l'afficheur de spectre.
Le spectre de bande est indiqué dans la plage
réglée par “SPAN”. Le mode CENTER est pratique
pour surveiller la situation autour de la zone de
fréquence.
• CURSOR
Surveille le spectre dans la plage réglée avec
“SPAN”. Lorsque la fréquence (repère) dépasse
la limite supérieure ou la limite inférieure de la
gamme, l'écran déle automatiquement et permet
d'observer l'état en dehors de la plage de réglage.
MAIN ou SUB
Repère*
Mode d'achage actuel (CENTER)
Vitesse de balayage
Gamme de fréquence de l'écran du scope (plage
d'achage).
* : Au départ de l'usine, l'acheur du repère est activé.
MAIN ou SUB
La fréquence limite inférieure de la zone d'achage.
Repère* (fréquence de réception)
Repère* (fréquence d'émission)
Mode d'achage actuel (CURSOR)
Vitesse de balayage
Gamme de fréquence de l'écran du scope (plage
d'achage).
La fréquence limite supérieure de la zone
d'achage.
* : Au départ de l'usine, l'acheur du repère est activé.
23
• FIX
Pour utiliser le mode FIX, entrez la fréquence de
départ du scope.
MAIN ou SUB
Fréquence de départ de la zone d'achage
Repère* (fréquence de réception)
Mode d'achage actuel (FIX)
Vitesse de balayage
Gamme de fréquence de l'écran du scope (plage
d'achage).
La fréquence limite supérieure de la zone
d'achage.
* : Au départ de l'usine, l'acheur du repère est activé.
FIX s'ache en haut de l'écran du scope.
Appuyez sur [FIX] et maintenez-le enfoncé pendant
que FIX est aché; l'écran d'entrée de la fréquence
s'ache et la fréquence de départ peut être entrée:
Exemple :
Pour entrer 7.000.000 MHz
[0]→ [7] →[ENT] ou [7] → [.] → [ENT]
Pour entrer 7.030.000 MHz
[7]→ [.] →[0] → [3] → [ENT]
3DSS
Alterne entre l'affichage 3DSS et l'affichage en
cascade.
L'acheur change chaque fois qu'il est touché :
Pour régler le niveau de la sous-bande,
appuyez sur la touche [SUB] pour que
la bande de fonctionnement soit une
sous-bande.
Type 3DSS
Type cascade
Chaque fois que l'affichage en cascade
est touché, la taille de l'affichage change
comme suit.
à à
En mode FIX, si la touche [FAST] est
maintenue enfoncée, le récepteur revient à
la fréquence de départ.
SPAN
Réglage de la gamme de fréquence (plage
d'affichage) de l'écran du scope. Après l'avoir
touché, sélectionnez la gamme désirée.
Le niveau d'achage change lorsque SPAN
est modié, il faut donc réinitialiser le niveau
d'achage optimal avec [LEVEL] à chaque
fois.
MONO (commutation Double/Mono)
Touchez pour changer l'affichage en “Mono” et
acher uniquement la bande principale.
Touchez à nouveau pour afficher la bande
principale et la sous-bande.
Double
24
Mono

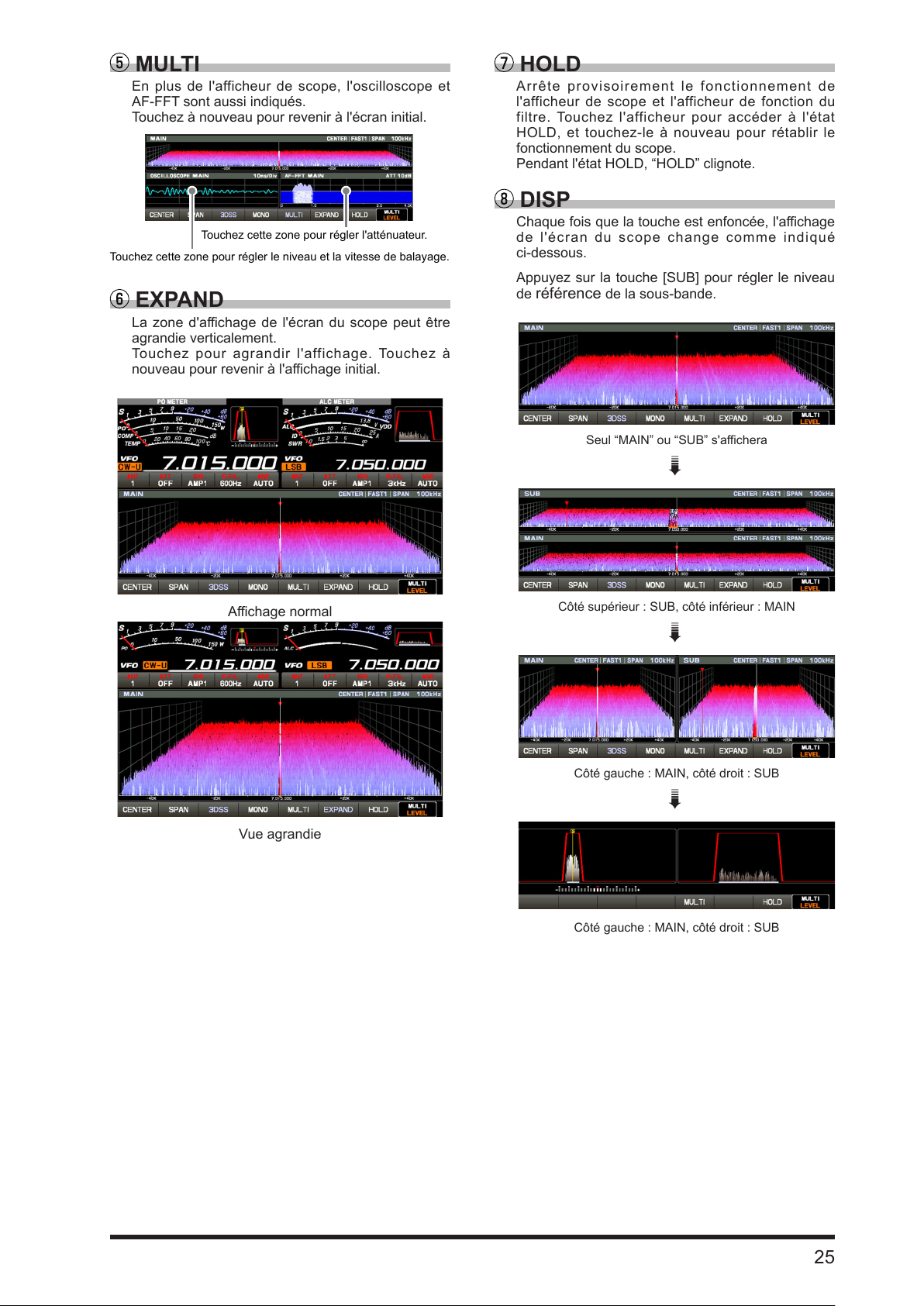

MULTI
Touchez cette zone pour régler le niveau et la vitesse de balayage.
En plus de l'afficheur de scope, l'oscilloscope et
AF-FFT sont aussi indiqués.
Touchez à nouveau pour revenir à l'écran initial.
Touchez cette zone pour régler l'atténuateur.
EXPAND
La zone d'achage de l'écran du scope peut être
agrandie verticalement.
Touchez pour agrandir l'affichage. Touchez à
nouveau pour revenir à l'achage initial.
HOLD
Arrête provisoirement le fonctionnement de
l'afficheur de scope et l'afficheur de fonction du
filtre. Touchez l'afficheur pour accéder à l'état
HOLD, et touchez-le à nouveau pour rétablir le
fonctionnement du scope.
Pendant l'état HOLD, “HOLD” clignote.
DISP
Chaque fois que la touche est enfoncée, l'achage
de l'écran du scope change comme indiqué
ci-dessous.
Appuyez sur la touche [SUB] pour régler le niveau
de
référence
de la sous-bande.
Achage normal
Vue agrandie
Seul “MAIN” ou “SUB” s'achera
Côté supérieur : SUB, côté inférieur : MAIN
Côté gauche : MAIN, côté droit : SUB
à
à
à
Côté gauche : MAIN, côté droit : SUB
25

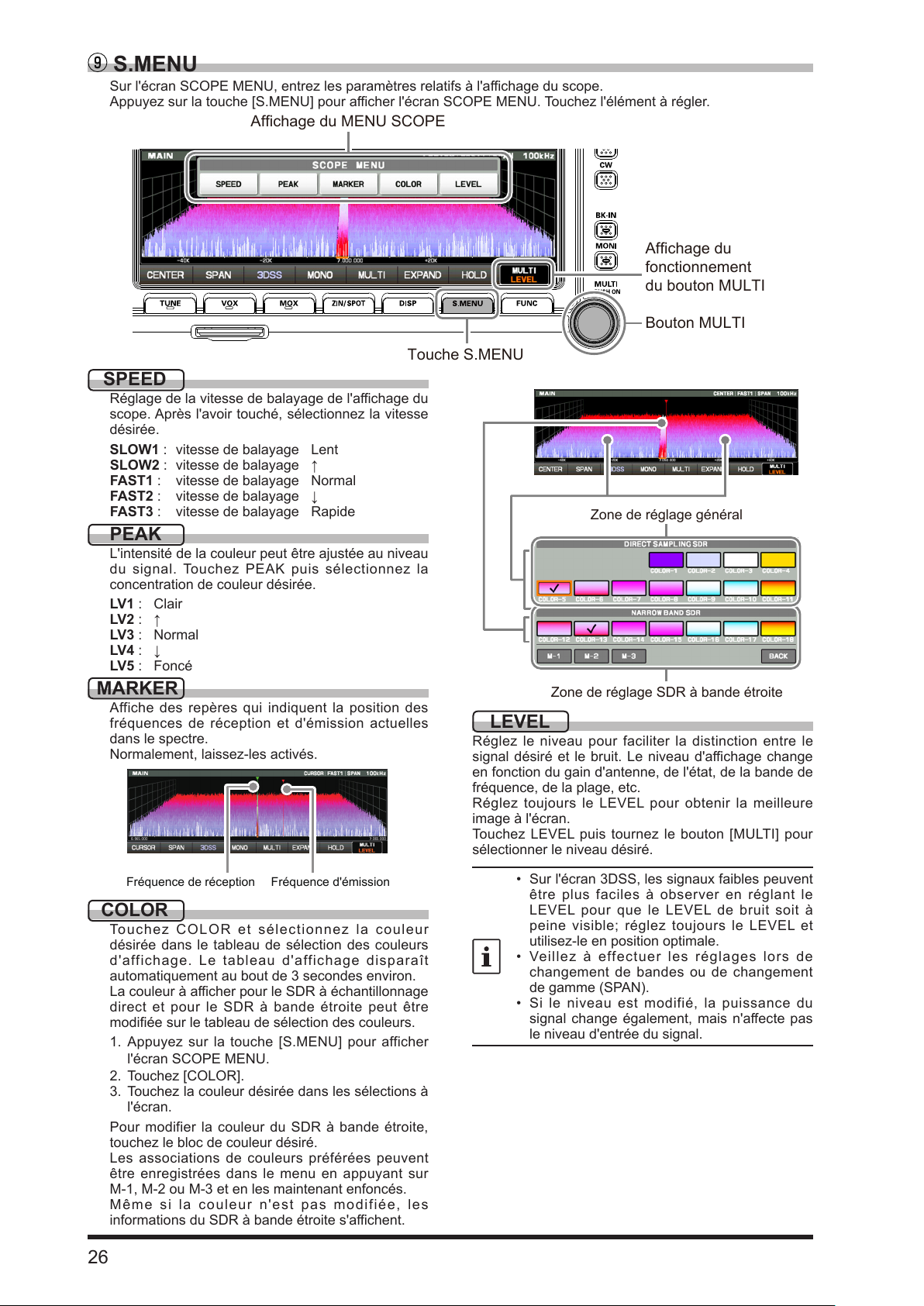

S.MENU
Touche S.MENU
Affichage du MENU SCOPE
Fréquence de réception Fréquence d'émission
Zone de réglage SDR à bande étroite
Sur l'écran SCOPE MENU, entrez les paramètres relatifs à l'achage du scope.
Appuyez sur la touche [S.MENU] pour acher l'écran SCOPE MENU. Touchez l'élément à régler.
Affichage du
fonctionnement
du bouton MULTI
Bouton MULTI
SPEED
Réglage de la vitesse de balayage de l'achage du
scope. Après l'avoir touché, sélectionnez la vitesse
désirée.
SLOW1 : vitesse de balayage Lent
SLOW2 : vitesse de balayage ↑
FAST1 : vitesse de balayage Normal
FAST2 : vitesse de balayage ↓
FAST3 : vitesse de balayage Rapide
PEAK
L'intensité de la couleur peut être ajustée au niveau
du signal. Touchez PEAK puis sélectionnez la
concentration de couleur désirée.
LV1 : Clair
LV2 : ↑
LV3 : Normal
LV4 : ↓
LV5 : Foncé
MARKER
Affiche des repères qui indiquent la position des
fréquences de réception et d'émission actuelles
dans le spectre.
Normalement, laissez-les activés.
LEVEL
Réglez le niveau pour faciliter la distinction entre le
signal désiré et le bruit. Le niveau d'achage change
en fonction du gain d'antenne, de l'état, de la bande de
fréquence, de la plage, etc.
Réglez toujours le LEVEL pour obtenir la meilleure
image à l'écran.
Touchez LEVEL puis tournez le bouton [MULTI] pour
sélectionner le niveau désiré.
Zone de réglage général
COLOR
Touchez COLOR et sélectionnez la couleur
désirée dans le tableau de sélection des couleurs
d'affichage. Le tableau d'affichage disparaît
automatiquement au bout de 3 secondes environ.
La couleur à acher pour le SDR à échantillonnage
direct et pour le SDR à bande étroite peut être
modiée sur le tableau de sélection des couleurs.
1. Appuyez sur la touche [S.MENU] pour afficher
l'écran SCOPE MENU.
2. Touchez [COLOR].
3. Touchez la couleur désirée dans les sélections à
l'écran.
Pour modifier la couleur du SDR à bande étroite,
touchez le bloc de couleur désiré.
Les associations de couleurs préférées peuvent
être enregistrées dans le menu en appuyant sur
M-1, M-2 ou M-3 et en les maintenant enfoncés.
Même si la couleur n'est pas modifiée, les
informations du SDR à bande étroite s'achent.
26
• Sur l'écran 3DSS, les signaux faibles peuvent
être plus faciles à observer en réglant le
LEVEL pour que le LEVEL de bruit soit à
peine visible; réglez toujours le LEVEL et
utilisez-le en position optimale.
• Veillez à effectuer les réglages lors de
changement de bandes ou de changement
de gamme (SPAN).
• Si le niveau est modifié, la puissance du
signal change également, mais n'aecte pas
le niveau d'entrée du signal.

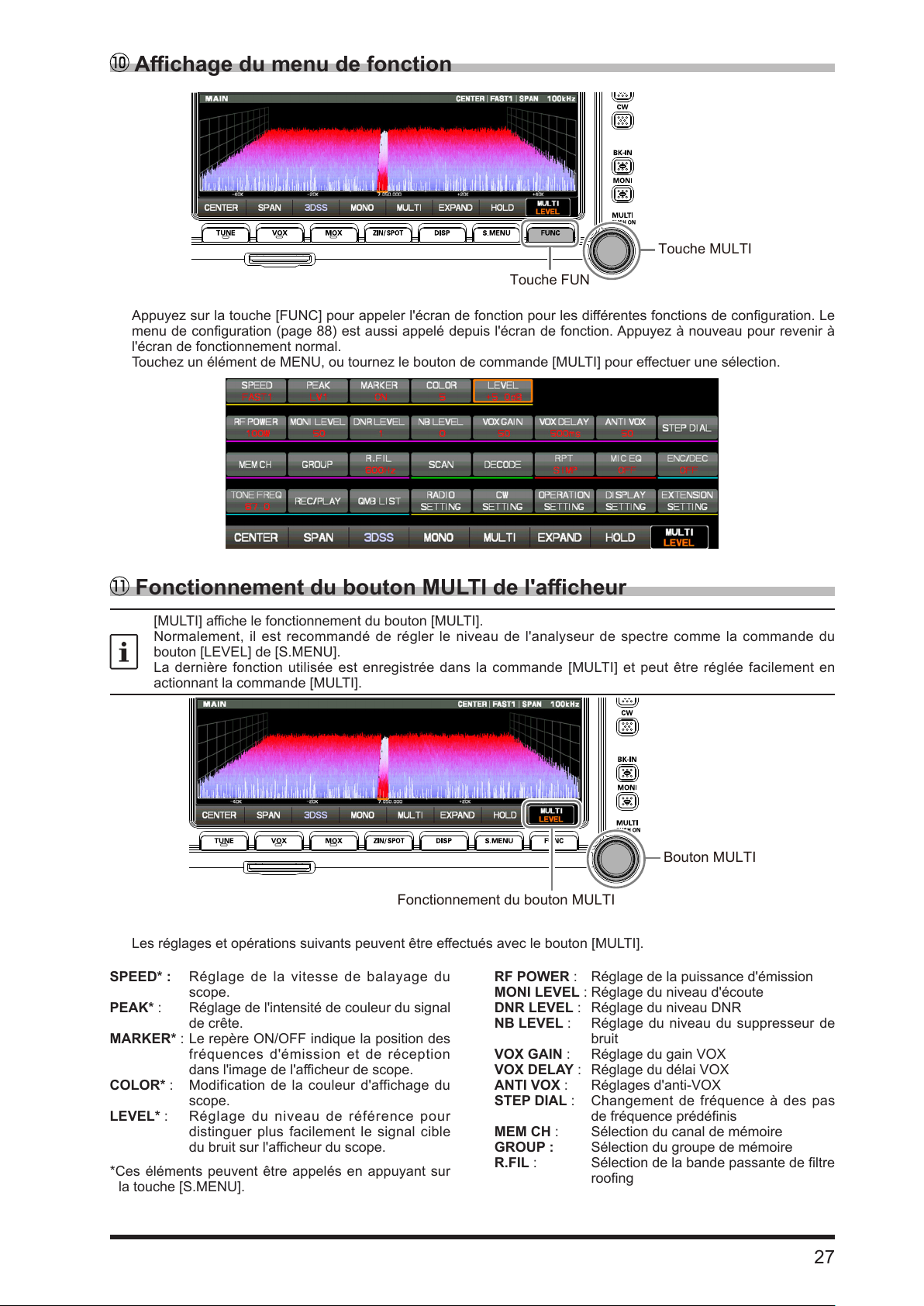

Achage du menu de fonction
Touche FUN
Fonctionnement du bouton MULTI
Touche MULTI
Appuyez sur la touche [FUNC] pour appeler l'écran de fonction pour les diérentes fonctions de conguration. Le
menu de conguration (page 88) est aussi appelé depuis l'écran de fonction. Appuyez à nouveau pour revenir à
l'écran de fonctionnement normal.
Touchez un élément de MENU, ou tournez le bouton de commande [MULTI] pour eectuer une sélection.
Fonctionnement du bouton MULTI de l'acheur
[MULTI] ache le fonctionnement du bouton [MULTI].
Normalement, il est recommandé de régler le niveau de l'analyseur de spectre comme la commande du
bouton [LEVEL] de [S.MENU].
La dernière fonction utilisée est enregistrée dans la commande [MULTI] et peut être réglée facilement en
actionnant la commande [MULTI].
Bouton MULTI
Les réglages et opérations suivants peuvent être eectués avec le bouton [MULTI].
SPEED* : Réglage de la vitesse de balayage du
scope.
PEAK* : Réglage de l'intensité de couleur du signal
de crête.
MARKER* : Le repère ON/OFF indique la position des
fréquences d'émission et de réception
dans l'image de l'acheur de scope.
COLOR* : Modification de la couleur d'affichage du
scope.
LEVEL* : Réglage du niveau de référence pour
distinguer plus facilement le signal cible
du bruit sur l'acheur du scope.
*Ces éléments peuvent être appelés en appuyant sur
la touche [S.MENU].
RF POWER : Réglage de la puissance d'émission
MONI LEVEL : Réglage du niveau d'écoute
DNR LEVEL : Réglage du niveau DNR
NB LEVEL : Réglage du niveau du suppresseur de
bruit
VOX GAIN : Réglage du gain VOX
VOX DELAY : Réglage du délai VOX
ANTI VOX : Réglages d'anti-VOX
STEP DIAL : Changement de fréquence à des pas
de fréquence prédénis
MEM CH : Sélection du canal de mémoire
GROUP : Sélection du groupe de mémoire
R.FIL : Sélection de la bande passante de ltre
roong
27
Autres indications à l'écran
BUSY : S'allume pendant la réception d'un signal.
TX : S'allume pendant l'émission.
+ : S'allume en décalage positif
(fonctionnement du répéteur).
- : S'allume en décalage négatif
(fonctionnement du répéteur).
ENC : S'allume lorsque l'encodeur de tonalité
fonctionne.
TSQ : S'allume pendant le fonctionnement du
squelch de totalité.
CLAR TRX : S'allume lorsque le clarifieur TRX
fonctionne.
CLAR TX : S'allume pendant le fonctionnement du
clarieur TX.
CLAR RX : S'allume pendant le fonctionnement du
clarieur RX.
+ xxx Hz /-xxx Hz :
Ache la valeur de décalage du clarieur.
HI-SWR : Affichage d'avertissement indiquant une
erreur du système d'antenne.
VFO : S'allume en mode VFO.
M-xx : Affiche le numéro du canal sélectionné
en mode mémoire.
MT : S'allume pendant le fonctionnement de
l'accord de mémoire.
QMB : S'allume pendant le fonctionnement de la
mémoire rapide.
PMS : S'allume pendant le fonctionnement du
balayage de mémoire programmable.
EMG : La fréquence d'appel d'urgence s'allume.
LSB / USB / CW-L / CW-U / AM / AM-N / FM / FM-N /
DATA-L / DATA-U / DATA-FM /D-FM-N /
RTTY-L / RTTY-U / PSK :
Affiche le type d'émission radio
sélectionné.
À propos des acheurs TFT
La série FTDX101 utilise un acheur à cristaux liquides TFT.
Bien que les acheurs à cristaux liquides TFT soient réalisés selon une technologie très précise,
ils sont susceptibles de développer des pixels morts (point sombre) ou des pixels toujours
allumés (point brillant). Il faut noter que ces phénomènes ne constituent pas des défauts ou
un mauvais fonctionnement du produit. Ces phénomènes se produisent plutôt en raison de
limitations dans la technologie de fabrication des acheurs à cristaux liquides TFT.
• En fonction de l'angle de vue, une irrégularité de la couleur ou de la luminosité est possible.
Notez que toute irrégularité observée est inhérente à la construction des acheurs à cristaux
liquides TFT et ne constitue donc pas un défaut ou un mauvais fonctionnement du produit.
• Si votre afficheur à cristaux liquides TFT devient sale, utilisez un chiffon doux et sec ou un
mouchoir en papier pour nettoyer l'écran. L'utilisation de détergents pour vitres, de nettoyants
ménagers, de solvants organiques, d'alcool, d'abrasifs et/ou de substances semblables peut
endommager l'acheur à cristaux liquides TFT.
28
Économiseur d'écran
LIGHT
Un économiseur d'écran est activé après une durée
déterminée si aucune fonction de l'émetteur-récepteur
n'est activée. Il empêche l'écran TFT de brûler.
1. Appuyez sur la touche [FUNC].
2. Sélectionnez [DISPLAY SETTING]→
[DISPLAY] → [SCREEN SAVER].
3. Sélectionnez la durée avant l'activation de
l'économiseur d'écran (réglage par défaut 60
minutes).
OFF L'économiseur d'écran n'est pas activé.
15min
30min
60min
4. Appuyez sur la touche [FUNC] pour enregistrer
le nouveau réglage et quitter le menu de
conguration.
5. Appuyez sur la touche [FUNC] pour revenir au
fonctionnement normal.
L'économiseur d'écran est activé au bout
de 15 minutes.
L'économiseur d'écran est activé au bout
de 30 minutes
L'économiseur d'écran est activé au bout
de 60 minutes
Réglage du contraste
Réglez le contraste de l'acheur TFT.
1. Appuyez sur la touche [FUNC].
2. Sélectionnez [DISPLAY SETTING]→
[DISPLAY]→[TFT CONTRAST].
3. Tournez le bouton [MULTI] pour régler le contraste
(réglage par défaut 10).
4. Appuyez sur la touche [FUNC] pour enregistrer
le nouveau réglage et quitter le menu de
conguration.
5. Appuyez sur la touche [FUNC] pour revenir au
fonctionnement normal.
Réglage de la police pour
l'achage des fréquences
La hauteur de l'affichage des fréquences peut être
modiée.
BOLD (réglage par défaut)
1. Appuyez sur la touche [FUNC].
2. Sélectionnez [DISPLAY SETTING]→
[DISPLAY]→[FREQ STYLE].
3. Sélectionnez “LIGHT” ou “BOLD”.
4. Appuyez sur la touche [FUNC] pour enregistrer
le nouveau réglage et quitter le menu de
conguration.
5. Appuyez sur la touche [FUNC] pour revenir au
fonctionnement normal
.
Entrée de l'indicatif
Les noms et les caractères des indicatifs d'appel
enregistrés peuvent être achés sur l'écran d'accueil
lorsque l'appareil est mis sous tension.
1. Appuyez sur la touche [FUNC].
2. Sélectionnez [DISPLAY SETTING] →[DISPLAY] →
[MY CALL].
3. Sélectionnez une touche de caractère. Le
caractère sélectionné s'affichera en haut de
l'écran. Entrez chaque caractère de votre indicatif.
Il est possible d'entrer jusqu'à 12 caractères
(lettres, chires et symboles).
Réglage de la luminosité (régulateur d'intensité)
Réglez la luminosité de l'acheur TFT et des voyants
LED.
1. Appuyez sur la touche [FUNC].
2. Sélectionnez [DISPLAY SETTING]→[DISPLAY].
3. Sélectionnez l'élément dont vous souhaitez régler
la luminosité.
TFT DIMMER Acheur (valeur par défaut 15)
LED DIMMER Voyants LED
4. Tournez le bouton [MULTI] et réglez la luminosité.
5. Appuyez sur la touche [FUNC] pour enregistrer
le nouveau réglage et quitter le menu de
conguration.
6. Appuyez sur la touche [FUNC] pour revenir au
fonctionnement normal.
(valeur par défaut
10)
Caps
BACK
Space Insère un espace
ENT
4. Touchez [ENT].
5. Appuyez sur la touche [FUNC] pour enregistrer
le nouveau réglage et quitter le menu de
conguration.
6. Appuyez sur la touche [FUNC] pour revenir au
fonctionnement normal.
L'entrée alterne entre les minuscules et
les majuscules chaque fois que le symbole
est touché.
Un caractère à gauche du curseur est
eacé en touchant ce symbole.
L'achage revient à l'écran précédent en
touchant ce symbole.
Le curseur dans le champ de saisie se
/
déplace vers la gauche ou vers la droite
en touchant ces symboles.
Les caractères saisis sont confirmés et
l'afficheur revient à l'écran précédent en
touchant ce symbole.
29
