Xerox DocuPrint

N4525 Nettverkslaserskriver Brukerhåndbok

721P59280 Juli 2000

Copyrightbeskyttelsen det gjøres krav på, omfatter alle former for materiale eller informasjon som det etter loven i dag eller senere gis copyright på, herunder, men ikke begrenset til, materiale som genereres fra programvaren som vises på skjermen, for eksempel stiler, maler, ikoner, skjermbilder, visuelle uttrykk osv.

Trykt i USA. XEROX® og alle Xerox-produktnavn og produktnumre som er nevnt i denne publikas-

jonen, er registrerte varemerker for Xerox Corporation. Andre selskapsvaremerker anerkjennes også. PCL er et varemerke for Hewlett-Packard Company. MS, MS-DOS, Windows NT, Microsoft LAN Manager, Windows 95 og Windows 98 er varemerker for Microsoft Corporation. Adobe® og PostScript® er varemerker for Adobe Systems Incorporated. TrueType er et varemerke for Apple Computer, Inc. OS/2 er et varemerke for International Business Machines. Sun og Solaris er varemerker for Sun Corporation.

Denne skriveren inneholder emuleringer av kommandospråkene Hewlett-Packard PCL 5e og PCL 6 (gjenkjenner HP PCL 5e- og PCL 6-kommandoer) og behandler disse kommandoene på en måte som er kompatibel med Hewlett Packard LaserJet-skriverprodukter.

Dette produktet omfatter en implementering av LZW som er lisensiert under U.S. Patent

4.558.302. Dette dokumentet endres med jevne mellomrom. Tekniske oppdateringer legges inn i

Garanti

Skrivergaranti

Xerox garanterer at DocuPrint N4525 Nettverkslaserskriver vil være fri for defekter i materiale og fagmessig utførelse i en periode på ett (1) år fra forsendelsesdatoen. Hvis produktet viser seg å inneholde feil i garantiperioden, vil Xerox etter eget skjønn:

(1) reparere produktet ved hjelp av telefonstøtte eller service på brukerstedet uten betaling for deler eller arbeidsinnsats,

(2) skifte ut produktet med et sammenlignbart produkt, eller (3) refundere beløpet som ble betalt for produktet, minus et rimelig fradrag for bruk, når

det returneres. I henhold til denne produktgarantien må kunden melde fra til Xerox eller Xerox' god-

kjente servicerepresentant om defekten før garantiperioden utløper. For å få service i henhold til denne garantien må kunden først kontakte personalet ved Xerox' telefoniske kundestøtte eller kundestøtten hos Xerox' godkjente servicerepresentant. Personalet ved den telefoniske kundestøtten vil arbeide for å løse problemene profesjonelt og raskt, men kunden må bistå Xerox eller Xerox' godkjente representant i rimelig grad.

Hvis telefonstøtten ikke er vellykket, vil Xerox eller Xerox' godkjente servicerepresentant besørge garantireparasjon på kundens brukersted uten kostnader, som fastsatt nedenfor.

Service er tilgjengelig innenfor det vanlige serviceområde i USA og Canada for

■

produkter kjøpt i USA og Canada.

■

I det europeiske økonomiske samarbeidsområdet (EØS) er service tilgjengelig innenfor det vanlige serviceområde for produkter kjøpt i EØS.

Utenfor USA, Canada og EØS er service tilgjengelig innenfor det vanlige

■

serviceområde i landet hvor produktet er kjøpt.

En beskrivelse av brukerstedets vanlige serviceområde kan fås fra Xerox' lokale kundestøttesenter eller en autorisert Xerox-distributør. Service på brukerstedet skjer utelukkende etter Xerox' eller Xerox' godkjente servicerepresentants skjønn, og betraktes som siste utvei.

Hvis kundens produkt har funksjoner som gjør Xerox eller Xerox' godkjente servicerepresentant i stand til å diagnostisere og løse problemer ved produktet fra et annet sted, kan Xerox be om at kunden tillater slik fjerntilgang til produktet.

Ved vedlikehold av produktet kan Xerox bruke nye eller likeverdige deler eller enheter for å gi likeverdig eller forbedret kvalitet. Alle defekte deler og enheter skal tilhøre Xerox. Xerox kan etter eget valg be om at disse delene returneres.

GARANTI FOR FORBRUKSMATERIELL

Xerox garanterer at tonerkassetter vil være fri for defekter i materiale og fagmessig utførelse i en periode på ett (1) år fra installasjonsdato. Alt annet forbruksmateriell som kan skiftes av kunden (CRCer), vil være dekket i en periode på nitti (90) dager (seks (6) måneder i tilfeller hvor loven krever lengre perioder) fra installasjonsdatoen, men ikke mer enn ett (1) år fra forsendelsesdatoen. I henhold til denne garantien må kunden melde fra til Xerox eller Xerox' godkjente servicerepresentant om defekten før garantiperioden utløper. XEROX KAN KREVE AT DEFEKT CRC RETURNERES TIL ET ANGITT XEROX-DEPOT ELLER TIL DEN XEROX-REPRESENTANTEN SOM DET OPPRINNELIG BLE KJØPT FRA. Krav vil bli behandlet i samsvar med gjeldende Xerox-prosedyre.

Disse garantiene skal ikke gjelde defekter, svikt eller skader forårsaket av feil bruk eller utilstrekkelig vedlikehold. Xerox skal i henhold til disse garantiene ikke være forpliktet til:

a) å reparere skade som skyldes forsøk på å installere, reparere eller yte service på produktet av annet personale enn Xerox' representanter, med mindre dette skjer under oppsyn av en representant fra Xerox;

b) å reparere skade, funksjonssvikt eller redusert ytelse som skyldes feil bruk eller tilkobling til inkompatibelt utstyr eller minne;

c) å reparere skade, funksjonsfeil eller redusert ytelse som skyldes bruk av rekvisita eller forbruksmateriell fra andre enn Tektronix/Xerox, eller bruk av rekvisita fra Tektronix/Xerox som ikke er anbefalt for denne skriveren;

d) å reparere et produkt eller CRC som er modifisert eller integrert i andre produkter når virkningen av en slik modifikasjon eller integrasjon betyr at servicearbeidet på produktet eller CRCet vil ta lengre tid eller bli vanskeligere;

e) å utføre brukervedlikehold eller rengjøring eller å reparere skade, funksjonsfeil eller redusert ytelse som skyldes mangelfullt utført vedlikehold og rengjøring fra brukerens side slik dette er beskrevet i publikasjoner om produktet;

f) å reparere skade, funksjonsfeil eller redusert ytelse som skyldes bruk av produktet i et miljø som ikke tilfredsstiller driftsspesifikasjonene beskrevet i brukerhåndboken;

g) å reparere dette produktet etter at grensen for dets arbeidssyklus er nådd. All service etter dette skal faktureres på grunnlag av tidsforbruk og materiell;

h) å skifte CRC som er fylt opp på nytt, er oppbrukt, misbrukt eller klusset med på en eller annen måte.

GARANTIENE OVENFOR GIS AV XEROX MED HENSYN TIL DETTE PRODUKTET OG DETS FORBRUKSMATERIELL SOM KAN SKIFTES AV KUNDEN, I STEDET FOR ANDRE GARANTIER, ENTEN DISSE ER UTTRYKKELIGE ELLER UNDERFORSTÅTTE. XEROX OG XEROX' FORHANDLERE FRASIER SEG ALLE UNDERFORSTÅTTE GARANTIER OM SALGBARHET ELLER EGNETHET FOR ET BESTEMT FORMÅL ELLER LIGNENDE STANDARDER PÅLAGT AV GJELDENDE LOVGIVNING. XEROX' ANSVAR FOR Å REPARERE, SKIFTE UT ELLER TILBY REFUSJON FOR DEFEKTE PRODUKTER OG FORBRUKSMATERIELL SOM KAN SKIFTES AV KUNDEN, ER DET ENESTE RETTSMIDDEL SOM TILBYS KUNDEN FOR BRUDD PÅ DISSE GARANTIENE. XEROX OG XEROX' FORHANDLERE VIL IKKE VÆRE ANSVARLIGE FOR INDIREKTE, SPESIELLE ELLER TILFELDIGE SKADER, ELLER SKADER SOM FØLGE AV TIDLIGERE HANDLINGER (HERUNDER TAP AV FORTJENESTE) UANSETT OM XEROX ELLER FORHANDLEREN HAR FÅTT FORHÅNDSVARSEL OM MULIGHETEN FOR SLIKE SKADER.

Enkelte jurisdiksjoner tillater ikke fraskrivelse eller begrensning av ansvar for følgeskade eller tilfeldig skade eller fraskrivelse eller begrensning av varigheten av stilltiende garantier eller betingelser, så det kan hende at begrensningene eller fraskrivelsene ovenfor ikke gjelder for deg. Denne garantien gir deg spesifikke rettigheter, og det kan hende at du også har andre rettigheter som varierer fra én jurisdiksjon til en annen eller fra ett land til et annet.

Når det gjelder programvaregarantien, henvises det til sluttbrukerlisensavtalen som følger med programvaren.

I enkelte områder garanteres dette produktet av Fuji Xerox. Denne garantien gjelder ikke i Japan – vennligst se garantien i den japanske brukerhåndboken for produkter som er kjøpt i Japan.

Hvis du er en australsk kunde, gjøres du oppmerksom på at Trade Practices Act 1974 og tilsvarende lovgivning i delstater og territorier (kollektivt "lovene") har særskilte bestemmelser laget for å beskytte australske kunder. Ingenting i Fuji Xerox' garantimateriell utelukker eller begrenser anvendelsen av noen bestemmelser i noen av lovene der dette ville bryte lovene eller føre til at en del av denne garantien ville bli ugyldig. I dette garantimaterialet kalles et underforstått vilkår eller en underforstått garanti et "ikke-ekskluderbart vilkår" dersom en utelukkelse av dette fra en kontrakt med en "forbruker" (som definert i lovene) ville bryte en bestemmelse i lovene eller føre til at en del av eller hele denne garantien ble ugyldig. I den grad loven tillater det, er Fuji Xerox' eneste og fulle ansvar overfor kunden for et brudd på et ikke-ekskluderbart vilkår (herunder for eventuelle skader som følge av tidligere handlinger påført kunden) begrenset, med unntak av det som ellers er nevnt i denne avtalen, til (etter Fuji Xerox' eget skjønn) å skifte ut eller reparere varene, levere på nytt eller betale kostnaden for en nyleveranse av de tjenestene som lovbruddet berørte. Med forbehold om det som er sagt ovenfor, kan alle vilkår og garantier som ville eller på annet vis kunne være underforstått i en kundekontrakt, enten som følge av vedtekt, slutning basert på omstendigheter, industriell praksis eller annet, være utelukket.

Sammendrag av brukersikkerhet

Skriveren og det anbefalte forbruksmateriellet er laget og testet for å tilfredsstille strenge sikkerhetskrav. Hvis du tar hensyn til merknadene nedenfor, vil dette sikre fortsatt trygg bruk av skriveren.

Elektrisk sikkerhet

Bruk strømkabelen som følger med skriveren.

■

Ikke bruk en jordet adapterplugg til å koble skriveren til en stikkontakt uten

■

jordingspol. Koble strømkabelen direkte til en skikkelig jordet stikkontakt. Ikke bruk

■

skjøteledning. Hvis du ikke vet om en stikkontakt er jordet, bør du be en elektriker sjekke stikkontakten.

Advarsel

Unngå muligheten for alvorlig elektrisk støt ved å sikre at skriveren er skikkelig jordet.

Ikke plasser skriveren på et sted hvor folk kan tråkke på strømkabelen.

■

Ikke plasser gjenstander på strømkabelen.

■

Ikke blokker ventilasjonsåpningene. Disse åpningene er til for å hindre at skriveren

■

går varm.

Advarsel

Ikke skyv gjenstander inn i skriverens spalter og åpninger. Kontakt med et spenningspunkt eller kortslutning i en del kan føre til brann eller elektrisk støt.

■

Hvis du merker uvanlige lyder eller lukter, må du slå av skriverens strømtilførsel med én gang. Koble strømkabelen fra stikkontakten. Tilkall en godkjent servicerepresentant for å korrigere dette problemet.

Strømkabelen er plugget inn bak på skriveren. Dersom det er nødvendig å fjerne all

■

elektrisk strøm fra skriveren, kobler du strømkabelen fra stikkontakten.

■

Hvis én av følgende situasjoner oppstår, må du straks slå av skriveren, koble fra strømkabelen og tilkalle en godkjent servicerepresentant.

Strømkabelen er skadet eller tynnslitt.

■

Det søles væske inn i skriveren.

■

Skriveren blir utsatt for vann.

■

En del av skriveren er skadet.

■

Vedlikeholdssikkerhet

■

Ikke bruk en vedlikeholdsmetode som ikke er uttrykkelig beskrevet i dokumentasjonen som følger med skriveren.

Ikke bruk rengjøringsmidler på flasker med aerosol som drivgass. Bruk av

■

rengjøringsmidler som ikke er godkjent, kan føre til dårlig ytelse og kan være farlig. Ikke fjern dekslene eller lederne som er festet med skruer, med mindre du

■

installerer valgfritt utstyr og det går klart frem at du kan gjøre det. Strømmen må være AV når du utfører disse installasjonene. Med unntak av installerbart valgfritt utstyr, er det ingen deler du kan vedlikeholde eller reparere bak disse dekslene.

Driftssikkerhet

Skriveren og rekvisitaene er laget og testet for å oppfylle strenge sikkerhetskrav. Disse omfatter undersøkelse og godkjenning av et sikkerhetsorgan samt overholdelse av etablerte miljøstandarder.

Hvis du tar hensyn til retningslinjene for sikkerhet nedenfor, vil dette bidra til å sikre at skriveren fortsetter å fungere trygt.

Bruk materiellet og rekvisitaene som er laget spesielt for skriveren. Bruk av

■

upassende materiell kan føre til dårlig ytelse og muligens være farlig. Følg alle advarsler og instruksjoner som skriveren, valgfritt utstyr og rekvisita er

■

merket med, eller som følger med. Plasser skriveren på et støvfritt sted med god ventilasjon, hvor temperaturen ligger

■

mellom 5 ˚C og 35 ˚C, og luftfuktigheten er mellom 15 og 85 %.

■

Plasser skriveren på et sted hvor det er tilstrekkelig plass for ventilasjon, drift og servicearbeid. Anbefalt minste avstand er 92,5 cm foran og over skriveren, 20,3 cm bak skriveren og 30,5 cm på hver side av skriveren. Ikke blokker eller dekk til spalter og åpninger på skriveren. Uten tilstrekkelig ventilasjon kan skriveren gå varm.

■

For å få optimal ytelse må du bruke skriveren i høyder som ligger under 2 500 meter over havet. Hvis du bruker skriveren i høyder over 2 500 meter, overskrides driftsgrensene.

■

Ikke plasser skriveren i nærheten av en varmekilde.

■

Ikke plasser skriveren i direkte sollys.

■

Ikke plasser skriveren slik at den utsettes for kald luft fra et klimaanlegg.

■

Plasser skriveren på et jevnt, fast underlag med tilstrekkelig styrke til å tåle vekten av maskinen. Skriverens basisvekt uten emballasje er 53 kg.

■

Skriveren er tung og må løftes av to personer. Illustrasjonen nedenfor viser riktig teknikk for å løfte skriveren.

53 kg

117 lbs

4525-100

■

Vær forsiktig når du flytter skriveren. Den er baktung og kan vippe bakover. Følg anbefalt fremgangsmåte når du flytter skriveren fra ett sted til et annet. Se

DocuPrint N4525 Installasjonsplakat.

Ikke plasser væsker av noe slag på skriveren.

■

Advarsel

Vær forsiktig når du arbeider i områder inne i skriveren som er merket med et varselsymbol. Disse områdene kan være svært varme og kan føre til personskade.

■

Vent i 10–15 sekunder etter at du har slått av skriveren, før du slår den på igjen. Hold hender, hår, slips osv. borte fra valsene der papiret går inn og kommer ut.

■

Under utskrift må du ikke fjerne:

Kildeskuffen du har valgt i driveren eller frontpanelet.

■

Ikke slå av skriverens strømtilførsel mens utskrift pågår.

■

4525-99

Ikke flytt skriveren mens utskrift pågår.

■

Symboler som kan være påført på produktet:

FARE høyspenning :

4525-101

Beskyttende jordingspol:

4525-102

Varm overflate på eller i skriveren. Vær forsiktig for å unngå personskade:

4525-103

4525-104

4525-105

Vær forsiktig. Slå opp i håndboken hvis du vil ha informasjon:

4525-106

Advarsel

Hvis produktet mister jordforbindelsen, kan bruk av knotter og kontroller (eller andre strømførende deler) føre til elektrisk støt. Et elektrisk produkt kan være farlig hvis det brukes på feil måte.

Advarsel

Av hensyn til din egen sikkerhet må du ikke overstyre noen sikkerhetsstrømbrudd.

Innhold

Delene i skriveren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Kontrollpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Skjerm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Xerox rekvisita og tilbehør . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Utskriftsmateriell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Oppbevaring av papir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Papirvekt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Kapasitet til innmatingskilder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Understøttet utskriftsmateriell og størrelse på dette . . . . . . . . . . . . . . . . . . . 12

Egendefinerte papirstørrelser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Ikke godkjent utskriftsmateriell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Legge i utskriftsmateriell . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Legge i utskriftsmateriell i skuff 1, 2 eller 3 eller skuffen for

egendefinert papir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Legge i papir i skuff 4 eller 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Legge i papir i sidemateren for flere ark. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Fylle konvoluttmateren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Utskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Bruke stiftemaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Legge inn stifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Løse opp stiftestopp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Bruke hullemaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Tømme beholderen for hullemaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Utskriftsjobber . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Utskrift på spesialpapir. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Skrive ut konvolutter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Skrive ut etiketter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Skrive ut transparenter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Skrive ut tosidige jobber . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Brukerhåndbok

Utskrift i heftestil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Sikker utskrift og prøveutskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Feilsøking. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Skifte ut laserskriverpatronen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Ulik papirstørrelse og -type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Feilsøking av utskriftskvalitet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Papirstopp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Forebygge papirstopp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Rydde område A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Rydde område B . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

Rydde område C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

Rydde område D (ikke aktuelt) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

Rydde område E (bare med sluttbehandler) . . . . . . . . . . . . . . . . . . . . . . . . 84

Rydde område F (bare med sluttbehandler). . . . . . . . . . . . . . . . . . . . . . . . . 84

Rydde område G (bare med sluttbehandler) . . . . . . . . . . . . . . . . . . . . . . . . 85

Rydde område H (bare med sluttbehandler) . . . . . . . . . . . . . . . . . . . . . . . . 86

Rydde skuff 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

Rydde tosidigenheten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

Få hjelp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

DocuPrint N4525 Nettverkslaserskriver CD-ROM . . . . . . . . . . . . . . . . . . . . . 90

Xerox' Web-område . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

xii

DocuPrint N4525 Nettverkslaserskriver

Delene i skriveren

Basisskriveren inneholder følgende hovedkomponenter:

Skriveren sett forfra

1 Dør A 2 Sidemater for flere ark 3 Dør B 4 Skrift ned-utskuff 5 Strømbryter 6 Kontrollpanel 7 Frontdeksel 8 Skuff 1 9 Skuff 2

Skriveren sett bakfra

10 Jordfeilbryter 11 Strømtilkobling for sluttbehandler 12 Håndtak 13 Kontrollerkort med verts-/

nettverksgrensesnittporter

14 Beholder for strømkabel 15 Kontakter for valgfri

mater for 2 500 ark, sluttbehandler,

og tosidigenhet

Oversikt

4 5

Brukerhåndbok

4525-01

4525-02

4525-49

Konsollkonfigurasjon med alternativer:

1 Skrift opp-

utskuff

2 Tosidigenhet 3 Konvoluttmater 4 Mater for 2 500 ark

(med skuff 3, 4 og 5)

Oversikt

Valgfrie komponenter for sluttbehandler (stifte-/hullemaskin):

1 Transportdeksel 2 Papirtransport 3 Inspeksjonsluke på

sluttbehandler

4 Utskuff på

sluttbehandler

5 Beholder for

hullemaskin

4525-03

DocuPrint N4525 Nettverkslaserskriver

Kontrollpanel

Kontrollpanelet på Xerox DocuPrint N4525:

Viser skriverstatus og jobb under behandling.

■

Brukes til å endre skriverinnstillingene.

■

Brukes til å skrive ut rapporter (for eksempel

■

konfigurasjonsrapporten, som viser skriverens gjeldende innstillinger).

Som vist i følgende figur har skriverens kontrollpanel enten ikoner og tekst eller bare ikoner.

Kontrollpanel med ikoner og tekst

Oversikt

Fire indikatorlys

Skjerm med to linjer (16 tegn per linje)

Åtte kontrollpaneltaster

Kontrollpanel med ikoner

4525-111/eng

4525-112/symb

Brukerhåndbok

Skjerm

Skjermen på kontrollpanelet:

Brukes til å få tilgang til menyer for konfigurering og kontroll av

■

skriveren. Du får tilgang til menyene ved å trykke Meny -tastene ( 1 eller 5 ). Hvis du vil ha mer informasjon om menystrukturen,

Oversikt

se håndboken Advanced Features and Troubleshooting Manual

(avanserte funksjoner og feilsøking) .

Brukes til å vise informasjon om skriverens status (eller jobben

■

under behandling): Eksempler:

■

Skriveren er online og klar til å motta utskriftsjobber:

Ready

■

Skriveren behandler data:

Processing...

Skriveren venter på flere data:

■

Waiting...

Skriveren har lite igjen av noe (i dette tilfellet for lite toner,

■

slik at det snart bør settes inn en ny tonerkassett):

Toner low

DocuPrint N4525 Nettverkslaserskriver

En skuff er tom (i dette tilfellet er Tray 2 (skuff 2) tom, og

■

brukes ikke lenger til å skrive ut):

Tray 2 Empty

Det har oppstått et problem (i dette tilfellet papirstopp i

■

område A):

Paper Jamp Clear Area A

Oversikt

Hvis du vil ha informasjon om bruk av menyene, se håndboken

Advanced Features and Troubleshooting Manual (avanserte funksjoner og feilsøking)

på skriverens CD-ROM.

Brukerhåndbok

Xerox rekvisita og tilbehør

4525-05

Følgende er skriverens forbruksmateriell, og kan skiftes av kunden (CRC):

1 Varmeelement 2 Laserskriverpatron

Oversikt

3 Formagnetiseringsvalse (BTR) 4 Papirvalser

Det vises meldinger på skriverens kontrollpanel når brukertilsyn er nødvendig. Ved varselmeldinger utsettes ikke skriveren for driftsstans, men brukeren får en melding om hva som bør gjøres for å unngå driftsstans.

En tom laserskriverpatron eller mangelfullt vedlikehold kan gi manglende eller dårlige utskrifter.

■ Pass på at det til enhver tid er tilgang på rekvisita og

vedlikeholdsdeler.

■ Sett inn eller skift ut deler når det vises en melding om dette på

skriveren.

Når du skal bestille rekvisita og tilbehør, kan du kontakte din lokale forhandler eller besøke Xerox’ Web-område: www.xerox.com

6 DocuPrint N4525 Nettverkslaserskriver

Forbruksmateriell som kan skiftes av kunden

Artikkel Gjennomsnittlig

brukstid

Laserskriverpatron 30 000

Delenummer

113R00195

utskrifter*

Refill for stiftepatroner 3 patroner

108R00158 5 000 stifter per patron

Vedlikeholdssett

■ Inneholder: en

varmeelementpatron, formagnetiseringsvalse, 15

300 000 utskrifter

109R00048

for 110 V (60 Hz)

109R00049

for 220 V (50 Hz)

papirvalser (tre for hver av innpapirskuffene), hansker, en klut og en brukerveiledning

* Gjennomsnittlig brukstid for laserskriverpatron, basert på 5 prosents dekning per side,

Letter- eller A4-papir. Det vises en melding på skriverens kontrollpanel når det er lite toner igjen, og når du må bytte laserskriverpatron.

Oversikt

Brukerhåndbok 7

Xerox profesjonelt utskriftspapir

Artikkel Format Beskrivelse Delenummer

Xerox 4024 DP Letter (USA)

8,5 x 11 tommer

20 pund (75 g/m

)

3R721

Xerox 4024 DP Legal

8,5 x 14 tommer

Oversikt

Xerox 4024 DP Statement

5,5 x 8,5 tommer

Rank Xerox Business A4 (Metrisk

Letter) 210 x 297 mm

Rank Xerox Business A3

297 x 420 mm

Rank Xerox Printer A5

148,5 x 210 mm

Xerox Image Series Smooth

Letter (USA) 8,5 x 11 tommer

Legal 8,5 x 14 tommer

Rank Xerox Legal

215 x 356 mm

LaserPrint 80 A4 (Metrisk

Letter) 210 x 297 mm

Xerox Recycled Letter (USA)

8,5 x 11 tommer

Steinbeis Recycled A4 (Metrisk

Letter) 210 x 297 mm

80 DP Planet Plus A4 (Metrisk

Letter) 210 x 297 mm

20 pund (75 g/m2)

80 g/m

20 pund (75 g/m

20 pund (75 g/m2)

80 g/m

20 pund (75 g/m

80 g/m

3R727

3R2072

3R91820

3R91821

3R91832

)

3R54

3R83

3R91741

3R91922

)

3R6296

3R91165

3R90652

8 DocuPrint N4525 Nettverkslaserskriver

Xerox transparentfilm

Artikkel Format Delenummer

Xerox Clear Letter (USA)

3R2780

8,5 x 11 tommer

Rank Xerox Clear

A4 (Metrisk Letter) 210 x 297 mm

3R96002

Xerox etiketter

Format Beskrivelse Delenummer

Letter (USA) 8,5 x 11 tommer 30 etiketter per ark 3R4469 Letter (USA) 8,5 x 11 tommer 24 etiketter per ark 3R4471

Oversikt

A4 (Metrisk Letter)

24 etiketter per ark 3R97406

210 x 297 mm

Alternativer

Alternativer og funksjoner Delenummer

Skuff for egendefinert papir

■ Håndterer varierende papirstørrelser; se side 13 hvis

du vil ha mer informasjon

■ Rommer opptil 500 ark med 80 g/m

papir

Mater for 2 500 ark

■ Tre ekstra skuffer

■ Større kapasitet for utskrift på papir

■ Større allsidighet og bekvemmelighet ved utskrift

Konvoluttmater

■ Rommer 100 konvolutter med standard vekt

Tosidigenhet

■ Automatisk tosidigfunksjon

Skrift opp-skuff

■ Rommer opptil 200 ark

■ Gir utskrifter der skriften vender opp

097K40910

097K38920

097K42050

097K38930

097K42620

Brukerhåndbok 9

Alternativer

Alternativer og funksjoner Delenummer

Sluttbehandler med stiftemaskin (uten hullemaskin)

■ Større kapasitet for utskrift på papir

■ Rommer opptil 3 000 ark med 80 g/m

(Letter-, A4-papir)

■ Stiftefunksjon

Oversikt

Sluttbehandler med stiftemaskin og hullemaskin

■ Større kapasitet for utskrift på papir

■ Rommer opptil 3 000 ark med 80 g/m

(Letter-, A4-papir)

■ Stiftefunksjon

■ Hullefunksjon

papir

097K41850

450S02180 3 hull

450S02181 4 hull

Harddisk

■ 5+ Gbyte-harddisk

■ Brukes til å lagre ressurser, skrifter, skjemaer og

makroer; muliggjør kontinuerlig sortering av store jobber

Minneoppgraderinger

■ Forbedret systemytelse

■ Forbedret behandling av komplekse jobber

8 MB Flash DIMM

■ Ikke-flyktig minne for nedlasting og lagring av

skrifter, skjemaer og makroer

Token Ring-nettverkskort

■ Muliggjør Token Ring-tilkobling

Ethernet 10Base2-nettverkskort

■ Muliggjør Ethernet 10Base2-tilkobling

RS232-C serielt nettverkskort

■ Muliggjør seriell tilkobling

097S02364

097S02356 (16 MB DIMM)

097S02357 (32 MB DIMM)

097S02358 (64 MB DIMM)

097S02360

097S02363

097S02362

097S02361

10 DocuPrint N4525 Nettverkslaserskriver

Utskriftsmateriell

Oppbevaring av papir

■ Oppbevar papiret på et flatt underlag på et sted med lav

luftfuktighet.

■ Unngå å oppbevare papiret slik at det brettes, bøyes, krølles e.l.

■ Ikke pakk ut papir før det skal brukes, og pakk inn papir som ikke

skal brukes på en stund.

■ Utsett ikke papir for direkte sollys eller høy luftfuktighet.

Papirvekt

Akseptabel vekt Innmatingskilde

64–105 g/m2 (17–28 pund) Skuff 1, 5

64–200 g/m 64–200 g/m 64–105 g/m 64–105 g/m

(17–53 pund) Skuff 2, 3, 4

(17–53 pund) Sidemater for flere ark

(17–28 pund) Tosidigenhet

(17–28 pund) Sluttbehandler

Kapasitet til innmatingskilder

Innmatingskilde Kapasitet

Skuff 1, 2 500/skuff* Skuff 3 (del av den valgfrie 2 500-arkmateren) Skuff 4, 5 (del av den valgfrie 2 500-arkmateren) 1000/skuff* Skuff for egendefinert papir (valgfri) 500* Sidemater for flere ark 50* Konvoluttmater (valgfri) 100 konvolutter

Maks. kapasitet med 80 g/m2 papir. Legg ikke i mer papir enn skuffen rommer; se

merket bak på eller på siden av skuffen.

500*

Utskriftsmateriell

Brukerhåndbok 11

Understøttet utskriftsmateriell og størrelse på dette

(5)

Skuff for egen definert papir

(6)

•

(5)

•

••

Utskriftsmateriell

(2)

(1)

Statement

(1)

B5-JIS

(2)

B4-JIS

Executive

(1)

Letter

(2)

Folio

(2)

Legal

(2)

Ledger

Konvolutter

Utskriftsmateriell

COM-10 Monarch

(1) (4)

Transparenter

(1) (4)

Letter

Etiketter

(1) (4)

Letter

Egendefinerte størrelser

(1)

Bruk langsidemating.

(2)

Bruk kortsidemating.

(3)

Egendefinerte størrelser – se neste side for godkjente størrelser.

(4)

Konvolutter, transparenter, etiketter og egendefinerte størrelser kan ikke skrives ut

i tosidigmodus.

(5)

Bare skuff 4

(6)

Ikke tilgjengelig hvis skuffen for egendefinert papir brukes i skuff 2- eller skuff 3-posisjon.

(1)

(1) (4)

(3)

Størrelse på utskriftsmateriell

297 x 420 mm

210 x 297 mm

148 x 210 mm

105 x 148 mm

5,5 x 8,5 tommer

182 x 257 mm

257 x 364 mm

7,25 x 10,5 tommer

8,5 x 11 tommer

8,5 x 13 tommer

8,5 x 14 tommer

11 x 17 tommer

4,1 x 9,5 tommer 3,8 x 7,5 tommer 110 x 220 mm 162 x 229 mm

210 x 297 mm 8,5 x 11 tommer

Skuff 2

Skuff 1

Skuff 3

Skuff 4 Skuff 5

•• • •

••• • •

•

••• • •

•• • •

••• • •

•• • •

•

For flereark Sidemater

•

Konvoluttmater

•

12 DocuPrint N4525 Nettverkslaserskriver

Egendefinerte papirstørrelser

Godkjente formater

Bredde

Lengde

Skuff 1 Skuff 2 og 3

Skuff for egendefinert papir Sidemater for flere ark

181 - 298.5 mm (7,13–11,75

tommer)

opptil 431,8 mm (opptil 17 148 182

tommer) mm (5,83 tommer) minimum mm (7,16 tommer) minimum

76.2 - 297 (3–11,69

98.4 - 431.8 (3,875–17

tommer)

Ikke godkjent utskriftsmateriell

Følgende utskriftsmateriell er ikke godkjent for bruk i skriveren. Hvis slikt materiell brukes, kan det lett oppstå papirstopp og andre problemer i forbindelse med papirhåndteringen:

■ Svært tykt eller tynt papir

■ Papir med mye tekstur

■ Papir som det allerede er skrevet noe ut på (forhåndstrykte

brevhoder kan imidlertid brukes)

■ Skrukket, istykkerrevet eller bøyd papir

■ Fuktig eller vått papir

■ Krøllet papir

Utskriftsmateriell

■ Papir med statisk elektrisitet

■ Papir med lim

■ Spesialbelagt papir

■ Papir som ikke tåler opptil 150 ˚C (302 ˚F)

■ Termisk papir

■ Karbonpapir

■ Universelle transparenter

■ Papir med splittbinders, bånd, stifter, tape osv.

■ Etikettpapir med avdekket festeark

Brukerhåndbok 13

Legge i utskriftsmateriell

Legge i utskriftsmateriell i skuff 1, 2 eller 3 eller skuffen for egendefinert papir

Du kan legge i utskriftsmateriell med mange ulike størrelser i skuff 1, 2 og 3 og skuffen for egendefinert papir. (Skuff 3 er en del av den valgfrie 2 500-arkmateren. Den valgfrie skuffen for egendefinert papir erstatter skuff 1, skuff 2 eller skuff

3.) Se side 12 hvis du vil ha informasjon om hvilke størrelser som kan legges i hver skuff.

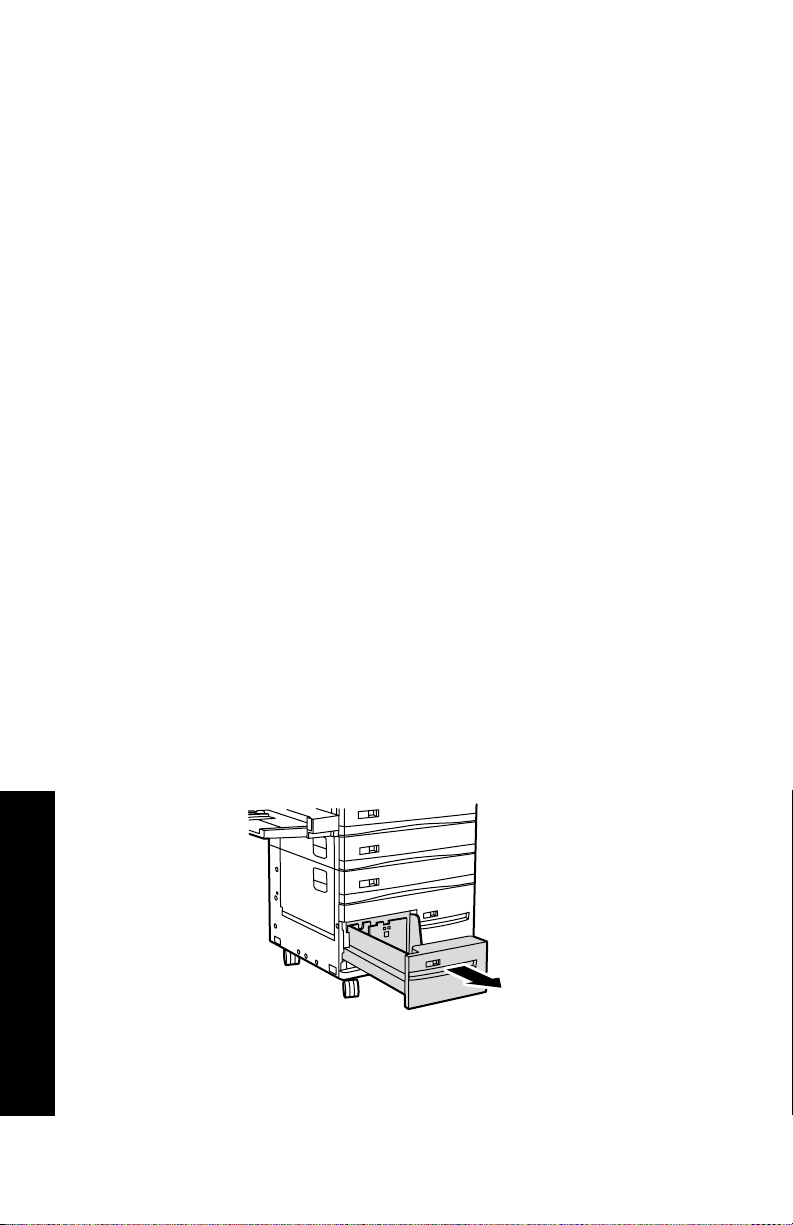

1. Trekk ut skuffen så langt det lar seg gjøre. (Skuff 1 vises her.)

4525-08

Merk

Hvis du skal ta ut en papirskuff (for eksempel hvis du skal bytte den ut med skuffen for egendefinert papir), bør du sette den fra deg på et flatt og solid underlag. Hvis du setter skuffen på et teppe, kan det hende at fjærene og trådene på undersiden av skuffen hekter seg fast og går i stykker, noe som kan føre til at føleren for skuffstørrelse ikke vil fungere lenger.

Legge i utskriftsmateriell

14 DocuPrint N4525 Nettverkslaserskriver

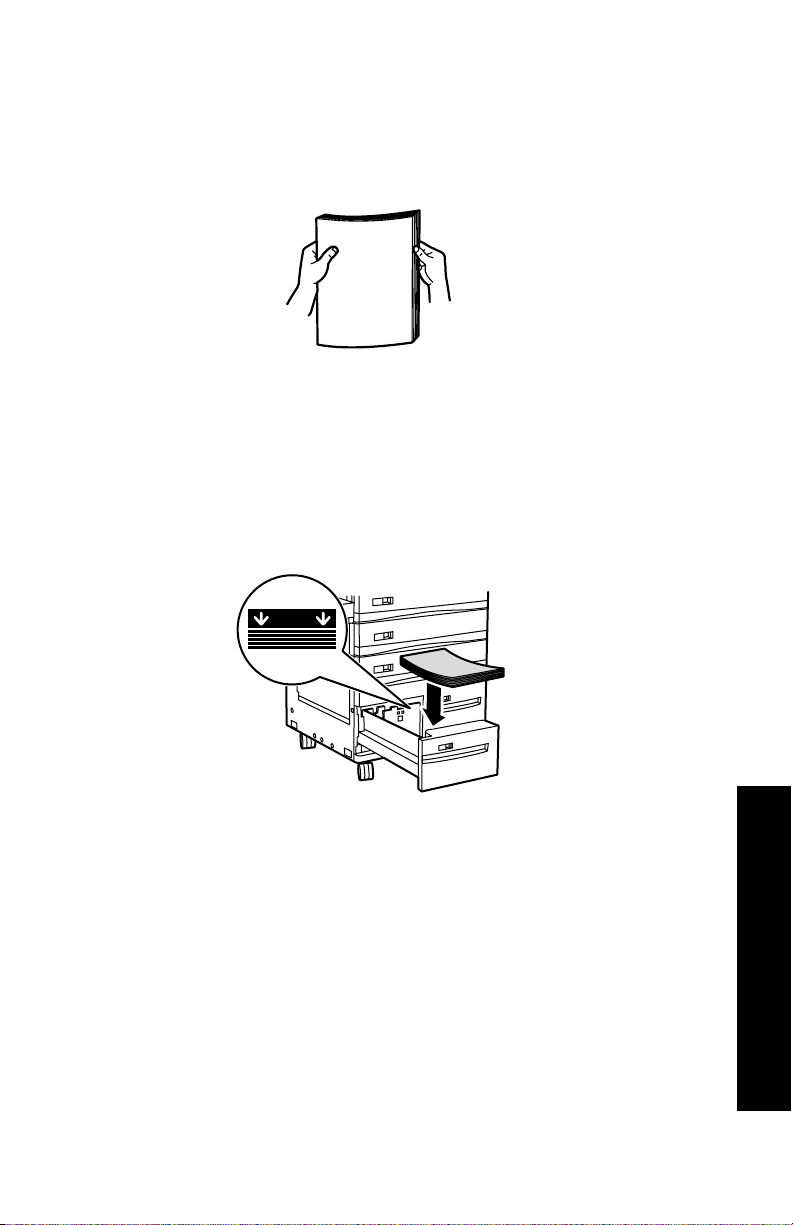

2. Gjør klar en bunke papir, og se til at alle arkene dekker hverandre

helt.

4525-09

3. Hvis du skal legge i papir med samme størrelse i alle skuffene, kan

du gå til trinn 5. Hvis du skal legge i papir med en annen størrelse, løfter du

papirstyreskinnen av metall forsiktig og skyver den helt ut så langt det lar seg gjøre.

4525-10

4. Trykk ned det grå håndtaket, og skyv den bakre styreskinnen

bakover så langt det lar seg gjøre.

4525-11

5. Legg papiret på venstre side i skuffen mellom papirstyreskinnene,

og pass på at det ligger riktig vei (se trinn 5a eller 5b).

Brukerhåndbok 15

Legge i utskriftsmateriell

Merk

4525-12

Ikke legg i papir over merket.

a. Bruk langsidemating (langside mot venstre inn i skriveren)

ved Letter-, Statement- (skuff 1), Executive-, A4-, A5(skuff 1) og B5-JIS-papir.

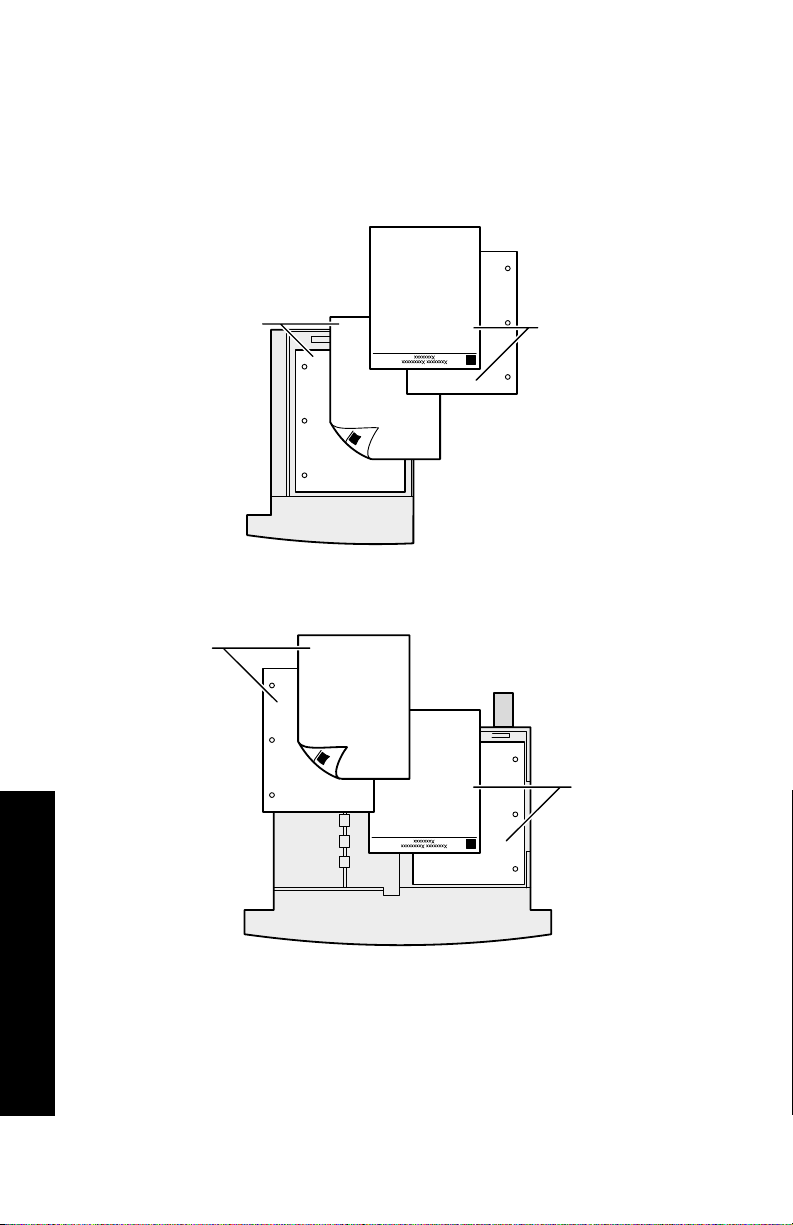

Skuffen vist ovenfra:

1. tosidig utskrift, 2. ensidig utskrift

4525-13

Legge i utskriftsmateriell

16 DocuPrint N4525 Nettverkslaserskriver

b. Bruk kortsidemating (kortside mot venstre inn i skriveren)

ved Legal-, Folio-, Ledger-, A3- og B4-JIS-papir.

Skuffen vist ovenfra:

1. tosidig utskrift, 2. ensidig utskrift

4525-14

6. Hvis du flyttet på den bakre papirstyreskinnen i trinn 4, trykker

du ned det grå håndtaket og skyver den bakre papirstyreskinnen fremover, helt inntil papiret.

4525-15

Brukerhåndbok 17

Legge i utskriftsmateriell

+ 82 hidden pages
