DocuMate 3115

Guide de l’utilisateur

La reproduction, l'adaptation ou la traduction sans permission écrite préalable est interdite, sauf autorisation émanant des lois de droits d'auteur.

Les noms et logos PaperPort® et OmniPage® sont des marques déposées de Nuance Communications, Inc.

Les nom et logo NewSoft Presto! BizCard sont des marques déposées de NewSoft Technology Corporation.

Google Desktop Search™ est un nom de marque déposée d’Google, Inc.

Kofax® et Virtual ReScan® sont des marques déposées et VRS™ est une marque commerciale de Kofax Image Products, Inc.

QuickScan™ est une marque et ISIS® une marque déposée de Captiva Software Corporation.

Adobe®, Adobe® Acrobat®, Adobe® Reader® et le logo Adobe® PDF sont des marques déposées d'Adobe Systems Incorporated aux Etats-Unis et/ou dans d'autres pays. Le logo Adobe PDF apparaîtra dans le logiciel de ce produit et un accès total aux fonctionnalités du logiciel Adobe n'est possible que si un produit Adobe est installé sur votre ordinateur.

Microsoft est une marque déposée de Microsoft Corporation aux Etats-Unis. Windows est une marque commerciale et SharePoint® est une marque déposée de Microsoft Corporation.

Mac et Mac OS sont des marques déposées d'Apple Incorporated aux Etats-Unis et/ou dans d'autres pays.

Des modifications sont périodiquement apportées à ce document. Les changements, inexactitudes techniques et erreurs typographiques seront corrigés dans les éditions ultérieures.

Version du document : 05-0796-000 (Avril 2010)

Les informations sont sujettes à modification sans préavis et ne représentent pas un engagement de la part de Visioneer. Le logiciel décrit est fourni sous contrat de licence. Le logiciel ne peut être utilisé ou copié qu'en accord avec les termes d'un tel contrat. Il est contraire à la loi de copier le logiciel sur tout support sauf sur autorisation spécifique dans le contrat de licence. Aucune partie de ce document ne peut être reproduite ou transmise sous quelque forme ni par quelque moyen que ce soit, électronique ou mécanique, y compris la photocopie, l'enregistrement ou les systèmes de stockage et de récupération des informations, ou traduite dans une autre langue, pour tout autre but que l'utilisation personnelle du détenteur de licence, et sur autorisation spécifique dans le contrat de licence, sans la permission écrite expresse de Visioneer.

Légende des droits restreints

L'utilisation, la duplication ou la divulgation est sujette à des restrictions comme stipulées dans le sous-alinéa (c)(1)(ii) de la clause

52.227-FAR14 de « The Rights in Technical Data and Computer Software » (Droits régissant les données techniques et logiciels). Les documents numérisés par ce produit peuvent être protégés par des lois gouvernementales et d'autres régulations, telles que les lois relatives aux droits d'auteur. Le client est seul responsable du respect de ces lois et régulations.

Table des matières

Bienvenue

Contenu de la boîte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Documentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Configuration requise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Scanneur DocuMate 3115 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

1 Déballage et assemblage du scanneur

Assemblage du scanneur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Connexion du cordon d’alimentation du scanneur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Pour connecter le scanneur à la prise murale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Pour connecter le scanneur à l’ordinateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Retrait ou mise en place du DocuMate 3115 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Pour retirer le scanneur de la station d’accueil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Pour mettre en place le scanneur sur la station d’accueil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

2 Installation

Avant de commencer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Installation du logiciel et connexion du scanneur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Installation du pilote du scanneur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Connexion du câble USB et mise sous tension . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Installation de Visioneer One Touch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Applications supplémentaires fournies avec le scanneur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Consultation des guides de l'utilisateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Enregistrement de votre scanneur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

3 Chargement des documents à numériser

Chargement et numérisation de documents à partir du bac d’entrée . . . . . . . . . . . . . . . . . . . . . . . 38

Chargement et numérisation d’éléments à partir du bac d’alimentation avant . . . . . . . . . . . . . 41

Numérisation à partir d’AutoLaunch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Activation et désactivation d’AutoLaunch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Numérisation à partir des boutons One Touch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

4Numérisation avec OneTouch

Utilisation de One Touch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Numérisation à l'aide des boutons de numérisation One Touch . . . . . . . . . . . . . . . . . . . . . . . 48

Numérisation à partir du panneau de boutons One Touch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Utilisation du panneau de boutons One Touch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Paramétrages de One Touch par défaut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Configuration des boutons One Touch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

DocuMate 3115

Guide de l’utilisateur

Sélection de nouveaux paramètres pour un bouton . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Création d'une configuration de numérisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Modification ou suppression des configurations de la numérisation . . . . . . . . . . . . . . . . . . . 61

Sélection des options de format de document et page . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Sélection d’options pour One Touch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Définition des propriétés de l'application de destination . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Numérisation et gravure sur CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Numérisation avec Réacheminement d'événement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Transfert de documents numérisés vers le stockage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Numérisation vers des dossiers d'archivage multiples . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

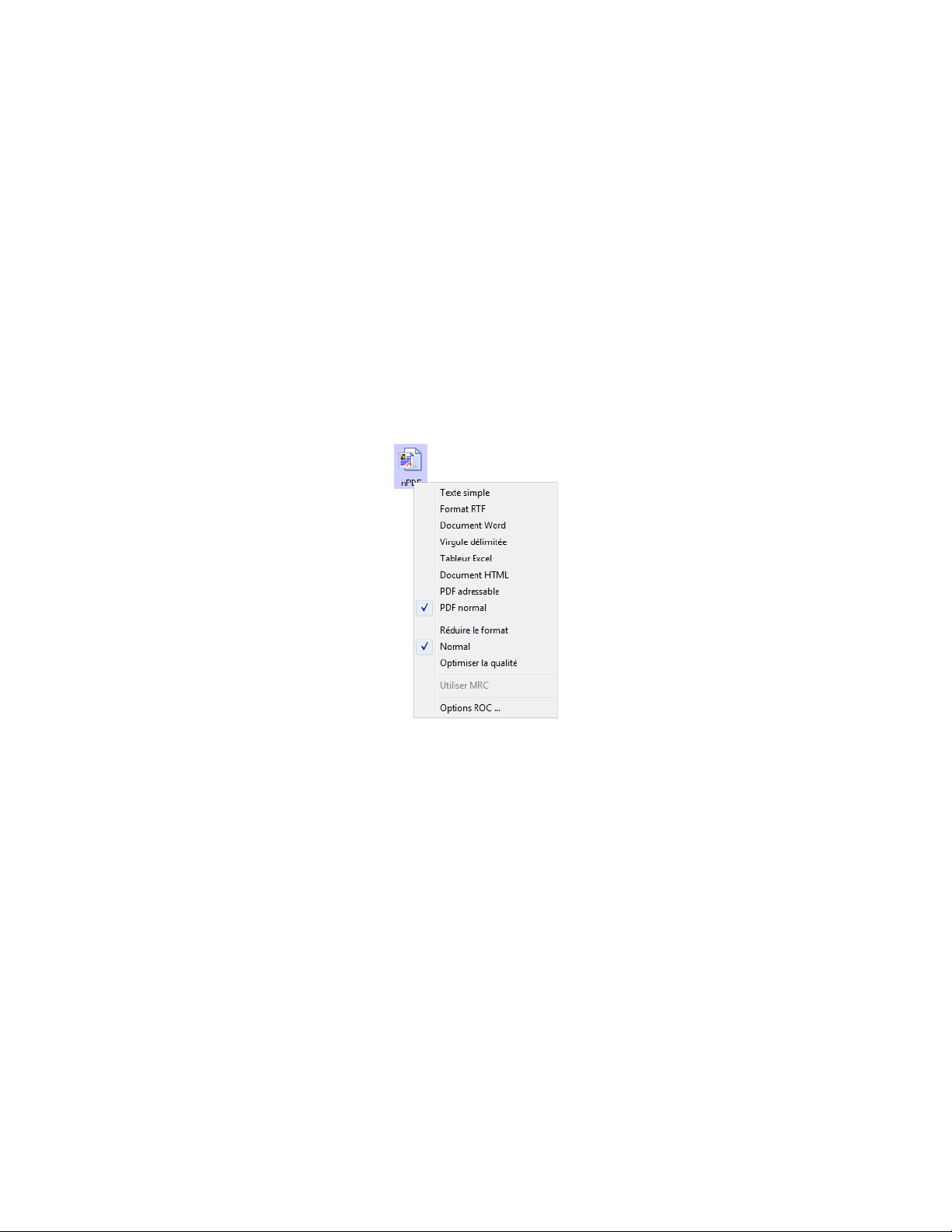

Numérisation avec la reconnaissance optique de caractères (ROC) . . . . . . . . . . . . . . . . . . . . . . . . . 81

Formats texte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

Sélection d'options de ROC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Onglet ROC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

Création de vos propres dictionnaires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

Modification de dictionnaires de l'utilisateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

Onglet Format . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

Numérisation avec sPDF ou nPDF et recherche de texte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

Technologie Kofax VRS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

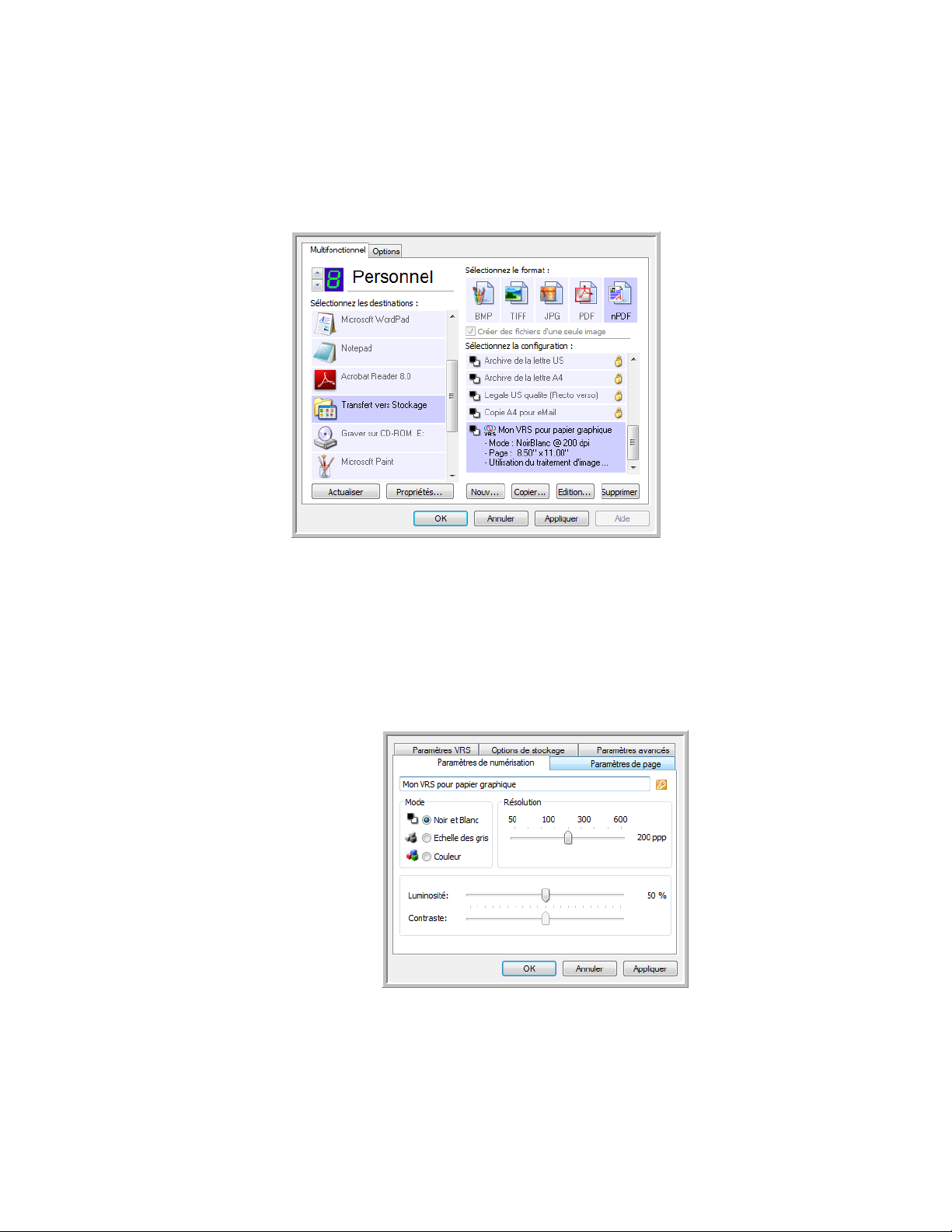

Paramètres Kofax VRS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

Modification des paramètres du matériel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

5 Numérisation à partir de l'interface TWAIN

Accès à l'interface TWAIN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

Numérisation à partir de l'interface TWAIN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

Options de l’interface TWAIN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

6 Numérisation avec l'interface WIA

Pour numériser en utilisant WIA à partir de Microsoft Paint . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110

Réglage précis des numérisations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

7 Maintenance

Précautions de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

Elimination des bourrages papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117

Nettoyage du scanneur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118

Nettoyage de l'alimentateur de documents automatique . . . . . . . . . . . . . . . . . . . . . . . . . . . 118

Nettoyage de la station d’accueil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119

Remplacement du bloc du tampon de l'AAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .121

Remplacement du bloc du rouleau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123

Pour retirer le bloc du rouleau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123

Pour remplacer le bloc du rouleau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125

DocuMate 3115 Guide de l’utilisateur

Table des matières

Dépannage à l'aide des codes d'erreur des voyants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126

Désinstallation du scanneur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128

Désinstallation du scanneur et du logiciel One Touch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128

Désinstallation du logiciel PaperPort et OmniPage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128

Spécifications du scanneur DocuMate 3115 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129

Liste des pièces DocuMate 3115 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131

A Appendices

Introduction à la sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134

CEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135

Informations sur la sécurité de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136

Informations liées à l'électricité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137

Avertissement - Informations sur la sécurité électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137

Alimentation électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137

Dispositif de débranchement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137

Arrêt d'urgence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138

Informations sur la maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139

Certification de sécurité du produit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140

Informations sur la réglementation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141

Homologations en Europe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141

Informations sur la conformité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142

Recyclage du produit et évacuation : Etats-unis et Canada . . . . . . . . . . . . . . . . . . . . . . . . . . 142

Union européenne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142

Energy Star pour les Etats-Unis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143

Copies illégales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144

Etats-Unis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144

Canada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145

Autres pays . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146

Données de contact pour l'environnement, la santé et la sécurité . . . . . . . . . . . . . . . . . . . . . . . . . 147

Index

DocuMate 3115

Guide de l’utilisateur

Table des matières

DocuMate 3115 Guide de l’utilisateur

Bienvenue

Ce chapitre traite des points suivants :

• Contenu de la boîte à la page 8

• Documentation à la page 9

• Configuration requise à la page 10

• Scanneur DocuMate 3115 à la page 11

Les informations contenues dans ce guide concernent des fonctionnalités matérielles et logicielles qui ne sont pas nécessairement fournies avec le modèle de scanneur acheté. Veuillez ignorer les informations non applicables à votre scanneur.

Il se peut que certaines des illustrations contenues dans ce guide ne correspondent pas exactement à ce qui s'affiche sur le moniteur de votre ordinateur. Ces différences éventuelles sont mineures et n'affectent en rien les procédures décrites pour l'utilisation des fonctionnalités.

DocuMate 3115

Guide de l’utilisateur

Bienvenue

Scanneur Xerox DocuMate 3115

Câble USB

Disque d'installation Carte d'assistance

Bloc d'alimentation

Cordon d'alimentation Guide d'installation rapide

Station d’accueil

Tampon

AAD de

rechange

Câble

d’alimentation USB

Contenu de la boîte

Avant de commencer le montage du scanneur et l'installation du logiciel, veuillez vérifier le contenu de la boîte pour vous assurer que tous les éléments s'y trouvent. Si des pièces sont manquantes ou endommagées, contactez le revendeur du magasin où vous avez acheté le scanneur.

DocuMate 3115 Guide de l’utilisateur

Bienvenue

Documentation

Votre scanneur est fourni avec la documentation suivante :

• Guide d’installation rapide : instructions d’installation sommaires.

• Guide de l’utilisateur du scanneur Xerox : sur le disque d’installation ; contient des informations détaillées sur l’installation, la numérisation, la configuration et la maintenance.

• LisezMoi : contient des informations actualisées sur l’installation du scanneur et du logiciel.

• Guide de l’utilisateur de PaperPort : sur le disque d’installation ; contient des informations détaillées sur les fonctionnalités et la configuration pour le logiciel PaperPort.

• Guide de l’utilisateur de OmniPage : sur le disque d’installation ; contient des informations détaillées sur les fonctionnalités et la configuration pour le logiciel OmniPage.

• Guide de l'utilisateur de Presto! BizCard : sur le disque d'installation ; contient des instructions détaillées sur l'utilisation du logiciel.

• Aide en ligne : pour la configuration du scanneur, des interfaces TWAIN et WIA.

DocuMate 3115

Guide de l’utilisateur

Bienvenue

Configuration requise

PC avec processeur Pentium compatible IBM, ou équivalent AMD avec :

•Un lecteur de DVD

• Un port USB (bus série universel) disponible

• Système d'exploitation Microsoft

2), Vista 32 bits ou 64 bits, 7 32 bits ou 64 bits

Le scanneur est compatible avec Windows XP Service Pack 3 et Windows Vista Service Pack 1.

• Windows 2000 et XP : 512 mégaoctets (Mo) minimum de mémoire interne (RAM)

Windows Vista et 7 : 1 gigaoctet (Go) minimum de mémoire interne (RAM)

• 350 Mo minimum d'espace disque disponible

Un moniteur VGA ou SVGA

Les paramètres suivants sont recommandés pour votre moniteur :

• Qualité couleur de 16 ou 32 bits

• Résolution d'au moins 800 x 600 pixels

Consultez la documentation Windows pour obtenir des instructions sur le paramétrage de la qualité couleur et de la résolution du moniteur.

Windows®: 2000 (Service Pack 4), XP 32 bits (Service Pack 1 et

DocuMate 3115 Guide de l’utilisateur

Scanneur DocuMate 3115

Bac d'entrée

Déclenchement du couvercle AAD

Guides-papier

Panneau de contrôle

Bac de sortie

6 7

PrisePort USB

Bac d’alimentation avant

Bienvenue

Bac d'entrée : maintient le papier dans le scanneur.

Guides-papier : s'ajustent à la largeur du document.

Déclenchement du couvercle AAD : appuyez pour ouvrir le capot de l'alimentateur automatique de

documents (AAD).

Bac d’alimentation avant : ouvrez ce bac pour insérer les documents par l’avant du scanneur.

Panneau de contrôle : commandes de numérisation One Touch.

Bouton Commutateur d’alimentation et Paramètres de numérisation : tournez le bouton vers

la droite pour mettre le scanneur sous tension. Les numéros 1 à 6 représentent les 6 paramètres de numérisation One Touch.

Bouton recto (Simplex) : appuyez sur ce bouton pour numériser un document. Bouton recto-verso (Duplex) : appuyez sur ce bouton pour annuler la numérisation. Voyant d'état : indique l'état du scanneur.

Bac de sortie : reçoit les documents à leur sortie du scanneur.

Port USB (bus série universel) : permet de connecter le scanneur à l'ordinateur.

Prise : permet de relier le câble d'alimentation au scanneur.

DocuMate 3115

Guide de l’utilisateur

Bienvenue

DocuMate 3115 Guide de l’utilisateur

Déballage et assemblage du scanneur

Ce chapitre traite des points suivants :

• Assemblage du scanneur à la page 14

• Connexion du cordon d’alimentation du scanneur à la page 16

• Retrait ou mise en place du DocuMate 3115 à la page 18

DocuMate 3115

Guide de l’utilisateur

Assemblage du scanneur

1. Retirez le scanneur de sa mousse de protection et du sac en plastique.

2. Retirez les rubans adhésifs et les bandes de mousse de protection du scanneur et du bac d’entrée.

3. Soulevez le guide-papier du scanneur. Repoussez le bac jusqu’à ce qu’il se mette en place.

Si le bac n’est pas entièrement inséré, l’alimentation du papier depuis ce bac d’entrée peut engendrer un bourrage au niveau du scanneur.

4. Appuyez sur le levier de déclenchement du couvercle du scanneur pour l’ouvrir. Retirez la bande de mousse à l’intérieur du scanneur. Refermez le couvercle lorsque vous avez terminé.

5. Séparez le scanneur de la station d’accueil et retirez la bande de mousse de la station d’accueil.

1. Appuyez sur le bouton d’ouverture situé sur le côté de la station d’accueil et maintenez-le

enfoncé.

2. Inclinez le scanneur vers l’avant et extrayez-le de la station d’accueil.

3. Retirez le ruban adhésif et la bande de mousse de la station d’accueil.

DocuMate 3115 Guide de l’utilisateur

4. Replacez le scanneur sur la station d’accueil.

Pour des instructions détaillées sur le retrait et la mise en place du scanneur, reportez-vous à la page 28.

6. Déployez le bac d’entrée et l’extension à partir du guide-papier.

7. Eloignez le bac de sortie de la partie inférieure de la station d’accueil, puis dépliez l’extension du bac de sortie.

DocuMate 3115

Guide de l’utilisateur

Connexion du cordon d’alimentation du scanneur

Vous pouvez brancher le scanneur via le cordon d’alimentation à une prise murale ou utiliser le cordon d’alimentation USB pour connecter le scanneur via le port USB de l’ordinateur.

Pour connecter le scanneur à la prise murale

1. Connectez le bloc d'alimentation au port d'alimentation du scanneur.

REMARQUE : Utilisez uniquement le bloc d'alimentation fourni avec le scanneur. L'utilisation de tout

autre type de bloc d'alimentation peut endommager votre scanneur, et annuler sa garantie.

2. Connectez le câble d'alimentation au bloc d'alimentation, puis branchez celui-ci à une prise murale.

DocuMate 3115 Guide de l’utilisateur

Pour connecter le scanneur à l’ordinateur

1. Branchez l’extrémité arrondie du cordon d’alimentation USB à la prise du scanneur.

2. Branchez l’extrémité plate du cordon d’alimentation USB à un port USB disponible à l’arrière de l’ordinateur.

Nous vous recommandons de ne pas utiliser un concentrateur USB pour connecter le scanneur.

REMARQUE : Utilisez uniquement le câble d’alimentation USB fourni avec votre scanneur. L’utilisation

de tout autre type de câble d’alimentation USB pourrait endommager votre scanneur et annuler la garantie. Si vous ne disposez pas du câble d’alimentation USB, vous pouvez en commander un nouveau auprès de notre service clientèle. Pour des informations sur les personnes à contacter dans notre société, consultez la carte d’assistance technique, fournie avec votre scanneur, ou visitez la page Parts & Accessories correspondant à votre scanneur à l’adresse www.xeroxscanners.com.

DocuMate 3115

Guide de l’utilisateur

Retrait ou mise en place du DocuMate 3115

Le scanneur DocuMate 3115 peut être retiré de la station d’accueil pour être utilisé comme scanneur mobile.

Pour retirer le scanneur de la station d’accueil

1. Appuyez sur le bouton d’ouverture situé sur le côté de la station d’accueil et maintenez-le enfoncé.

2. Inclinez le scanneur vers l’avant de la station d’accueil pour le dégager des bras de la station d’accueil.

Vous pouvez relâcher le bouton sur la station d’accueil.

3. Posez le scanneur sur le bureau.

DocuMate 3115 Guide de l’utilisateur

Pour mettre en place le scanneur sur la station d’accueil

1. Placez l’avant du scanneur sur l’avant de la station d’accueil.

2. Inclinez le scanneur vers la station d’accueil et appuyez sur l’arrière du scanneur pour le verrouiller dans la station d’accueil.

DocuMate 3115

Guide de l’utilisateur

DocuMate 3115 Guide de l’utilisateur

Installation

Ce chapitre traite des points suivants :

• Avant de commencer à la page 22

• Installation du logiciel et connexion du scanneur à la page 23

• Applications supplémentaires fournies avec le scanneur à la page 32

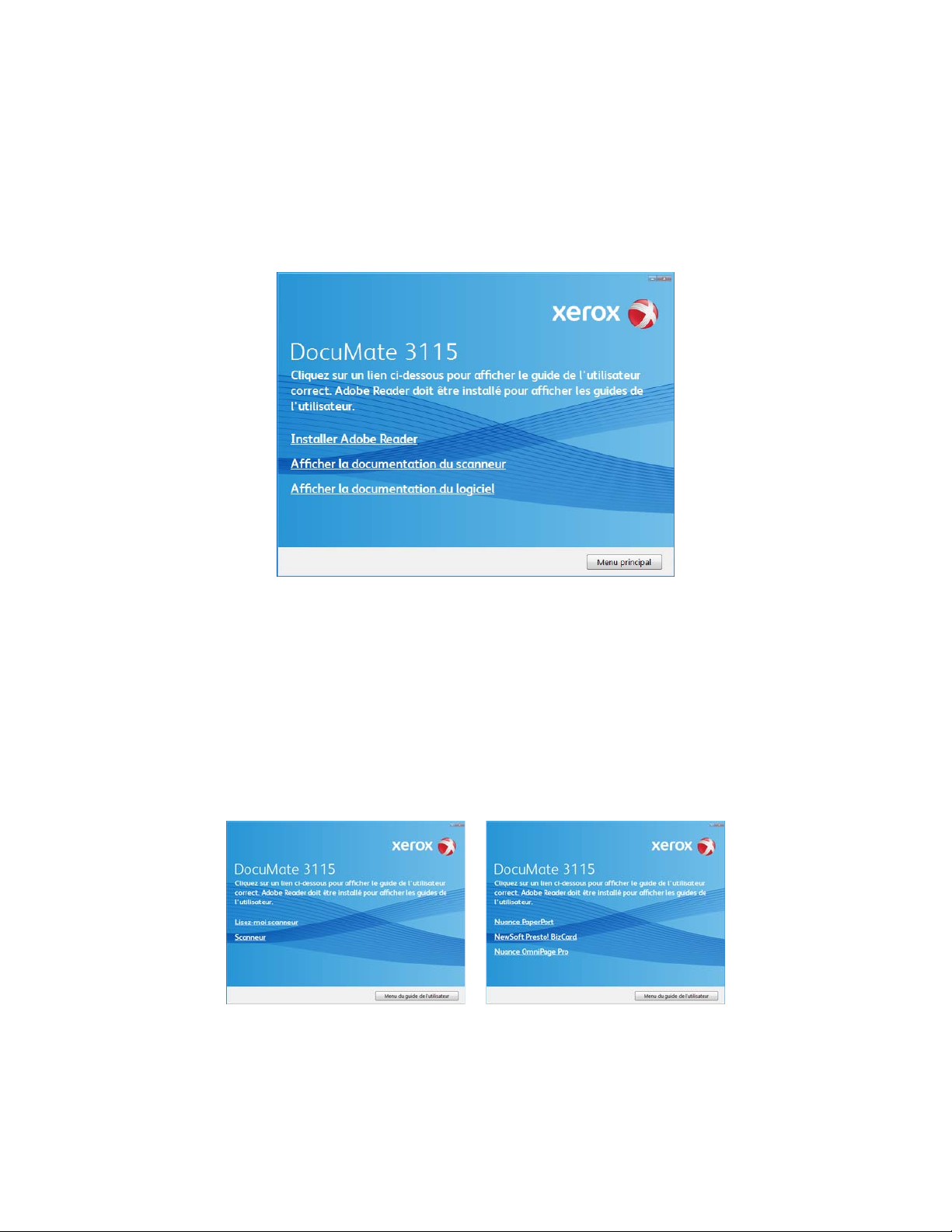

• Consultation des guides de l'utilisateur à la page 33

• Enregistrement de votre scanneur à la page 35

DocuMate 3115

Guide de l’utilisateur

Avant de commencer

Veillez à vérifier les informations suivantes avant de commencer l'installation :

• Les informations contenues dans ce guide peuvent concerner des logiciels non fournis avec le scanneur acheté. Ignorez les informations concernant des logiciels non applicables à votre produit.

• Si un antivirus ou anti-logiciel espion est installé sur votre ordinateur, vous risquez de recevoir des alertes ou messages au cours de l'installation vous demandant l'autorisation de poursuivre l'installation. Bien que les messages diffèrent en fonction du logiciel installé sur votre ordinateur, vous devez terminer l'installation dans chaque cas si cette option est disponible. Sinon, vous pouvez désactiver l'antivirus ou l'anti-logiciel espion avant d'installer votre scanneur. Si vous choisissez cette option, veillez à le réactiver lorsque l'installation est terminée.

• Si un scanneur est déjà connecté à l'ordinateur, il se peut que vous deviez supprimer les programmes de son pilote pour pouvoir installer le scanneur Xerox DocuMate.

• Si votre ordinateur exécute Windows Vista ou Windows 7, il se peut que l'écran Contrôle de compte d'utilisateur de Vista et 7 s'affiche pour vous inviter à confirmer les modifications apportées au système. Cliquez sur le bouton Continuer pour poursuivre l'installation.

DocuMate 3115 Guide de l’utilisateur

Installation du logiciel et connexion du scanneur

1. Démarrez Microsoft Windows et assurez-vous qu'aucune autre application n'est en cours d'exécution.

2. Insérez le disque d'installation dans le lecteur de DVD de votre ordinateur.

La lecture du disque démarre automatiquement et la fenêtre Sélectionner la langue s'affiche.

3. Sélectionnez votre langue dans la liste des langues disponibles.

Le menu principal du disque s'ouvre dans la langue sélectionnée.

REMARQUE : Si le DVD ne démarre pas, vérifiez les éléments suivants :

• Vérifiez que la porte du lecteur de DVD est bien fermée.

• Vérifiez que le DVD a été inséré dans le bon sens dans le lecteur (étiquette tournée vers le haut).

Pour démarrer le DVD manuellement :

• Ouvrez l'option Windows Poste de travail. Pour ce faire, double-cliquez sur l'icône Poste de travail sur votre bureau.

• Double-cliquez sur l'icône correspondant à votre lecteur de DVD.

• Le menu d'installation du DVD devrait maintenant s'ouvrir.

Si le menu ne s'ouvre pas :

• Dans la liste des fichiers figurant sur le DVD, double-cliquez sur le fichier nommé frontend.exe.

DocuMate 3115

Guide de l’utilisateur

4. Dans le menu principal, sélectionnez Installer les produits.

5. Vérifiez que les cases à cocher Vérifiez que la cases à cocher Pilote de scanneur et Visioneer

One Touch sont activées.

REMARQUE : Il se peut que les logiciels fournis avec le scanneur diffèrent légèrement de ceux figurant

dans la liste affichée dans la fenêtre.

6. Cliquez sur Installer maintenant.

DocuMate 3115 Guide de l’utilisateur

Installation du pilote du scanneur

1. Vous devez commencer par installer le pilote du scanneur.

2. La fenêtre de bienvenue dans l’Assistant Configuration de Pilote du scanneur s’affiche. Cliquez sur Suivant.

3. Dans la fenêtre Contrat de licence Xerox, lisez le contrat de licence. Si vous en acceptez les termes, sélectionnez J'accepte, puis cliquez sur Suivant.

Si vous décidez de ne pas accepter le contrat de licence, l'installation est interrompue et le pilote du scanneur n'est pas installé.

4. La fenêtre suivante énumère les différents pilotes que vous pouvez installer pour votre scanneur.

5. Sélectionnez l'option souhaitée, puis cliquez sur Suivant.

DocuMate 3115

Guide de l’utilisateur

• Installation complète (pilote TWAIN, ISIS et Windows) : cette installation est

recommandée. Elle permet d’installer tous les pilotes du scanneur de façon à pouvoir numériser à partir de toute application de numérisation TWAIN et ISIS ou à partir de One Touch si l’application est installée.

• TWAIN uniquement : le pilote TWAIN est installé et vous pouvez numériser à partir

d’applications de numérisation TWAIN ou à partir de One Touch si l’application est installée.

• ISIS uniquement : le pilote ISIS est installé et vous pouvez numériser à partir d’applications

de numérisation ISIS ou à partir de One Touch si l’application est installée.

• Pilote Windows uniquement : le pilote Windows est installé et vous pouvez numériser à

partir de One Touch uniquement si l’application est installée.

REMARQUE : Tous les scanneurs sont fournis avec le logiciel One Touch et le pilote TWAIN. Si vous

n'avez pas accès aux options d'installation du pilote ISIS (voir ci-dessus), votre scanneur ne dispose pas d'un pilote ISIS.

REMARQUE : Si vous utilisez Windows XP ou une version ultérieure, le pilote WIA (Windows Image

Acquisition) de Microsoft est toujours installé quelle que soit la sélection opérée dans cette fenêtre et vous pouvez numériser à l’aide de l’interface WIA à partir des applications de numérisation qui ont accès à ce pilote.

6. Lors de l'installation vous verrez cette fenêtre vous invitant à sélectionner une des images pour le paramètre d'espace couleur.

Le paramètre d'espace couleur définit la valeur de la courbe des gammas du scanneur pour donner une apparence correcte aux documents numérisés sur votre moniteur.

7. Sélectionnez l'option qui vous semble la meilleure, puis cliquez sur Suivant.

DocuMate 3115 Guide de l’utilisateur

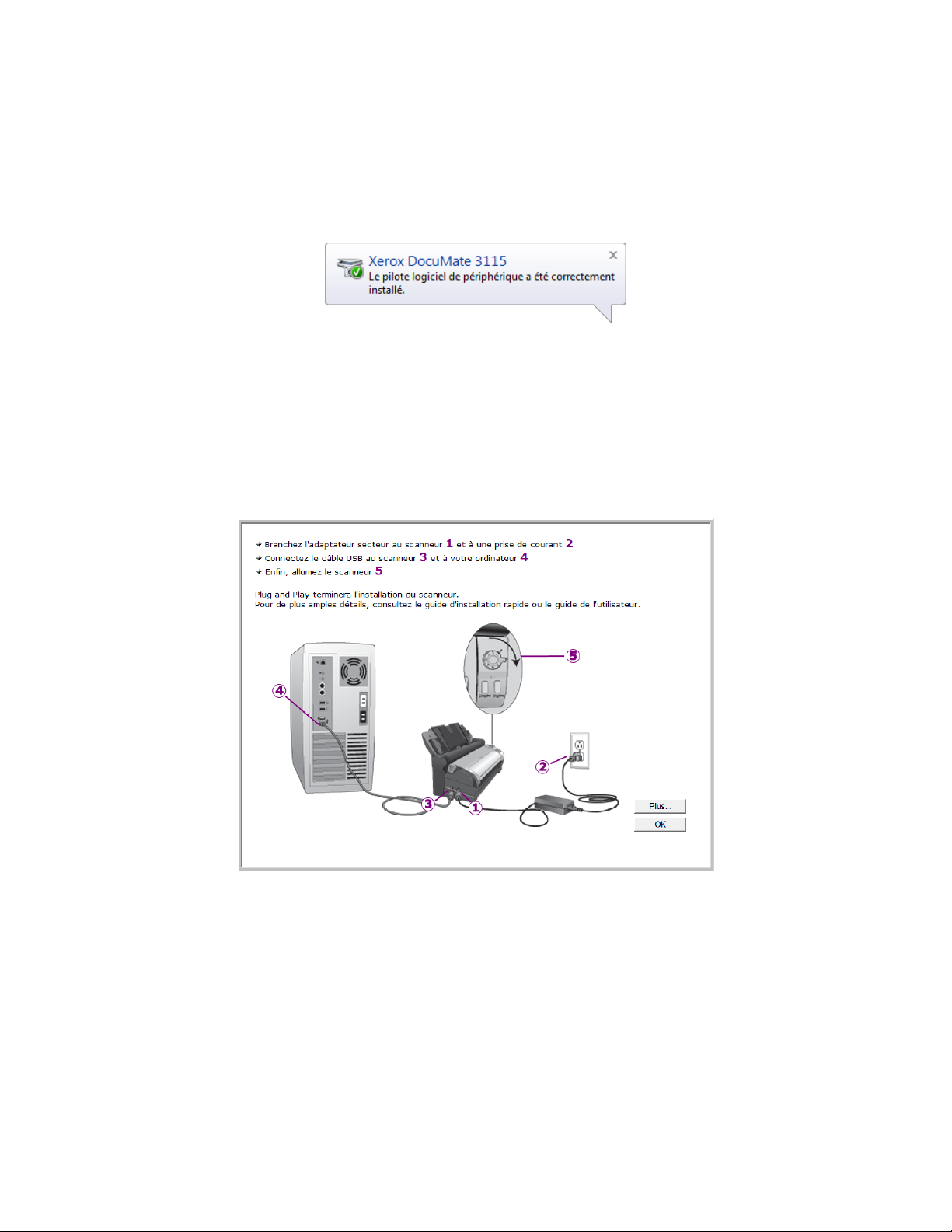

8. ARRETEZ lorsque vous voyez la fenêtre « Branchement du matériel pour terminer l'installation ». Ne cliquez PAS encore sur OK. Laissez la fenêtre ouverte, puis passez à la section suivante.

Si ce diagramme illustrant la connexion du scanneur n'apparaît pas à l'écran, suivez les instructions de la section suivante relatives à la connexion du scanneur.

DocuMate 3115

Guide de l’utilisateur

Connexion du câble USB et mise sous tension

USB

Le scanneur peut être connecté à n'importe quel port USB disponible. Vérifiez l'emplacement des ports USB dans le manuel d'utilisation de l'ordinateur.

1. Retirez la bande de protection du câble USB (le cas échéant).

2. Connectez le câble USB au port USB du scanneur, puis au port USB de l'ordinateur. Si le câble s'insère difficilement dans le port, vérifiez que vous effectuez la connexion correctement. Ne forcez pas le câble dans le port.

DocuMate 3115 Guide de l’utilisateur

3. Mettez le scanneur sous tension. L'emplacement du commutateur d'alimentation de votre scanneur est indiqué dans le diagramme suivant.

Le voyant d'état s'allume et clignote, indiquant que le scanneur est alimenté.

Si vous utilisez Windows XP ou une version ultérieure et si vous avez branché le câble USB à un port USB 1.1, une infobulle peut apparaître et indiquer qu’« un périphérique USB haut débit est connecté à un concentrateur USB bas débit ». Connectez le câble USB au port USB 2.0 (le cas échéant) ou ignorez simplement le message. Si vous le laissez branché au port USB 1.1, le fonctionnement de votre scanneur sera légèrement ralenti.

DocuMate 3115

Guide de l’utilisateur

+ 124 hidden pages
