DocuColor 8000AP

Einstellung der

Glättestation

Vorgelegt von:

Xerox Corporation

Global Knowledge and Language Services

800 Phillips Road

Building 845

Webster, New York 14580

Der Urheberschutz erstreckt sich auf sämtliche gesetzlich zulässigen oder bewilligten urheberrechtsfähigen Materialien und Informationen beliebiger Art einschließlich der mit den Software-Programmen erzeugten Materialien, die auf dem Bildschirm angezeigt werden, so z. B. Formate, Vorlagen, Symbole, Bildschirmanzeigen, Darstellungen usw.

Xerox®, Xerox Canada Ltd®, Xerox Limited® und alle in dieser Veröffentlichung erwähnten Xerox Produktbezeichnungen sind Marken der XEROX CORPORATION. Der Urheberrechtsschutz erstreckt sich auf sämtliche gesetzlich zulässigen oder bewilligten urheberrechtsfähigen Materialien und Informationen beliebiger Art, einschließlich der mit den Softwareprogrammen erzeugten Materialien, die auf dem Bildschirm angezeigt werden, so z. B. Schriften, Muster, Symbole, Bildschirmanzeigen usw. Produktnamen und -bezeichnungen anderer Firmen sind Marken der jeweiligen Hersteller und werden hiermit anerkannt.

Das vorliegende Material wurde mit äußerster Sorgfalt zusammengestellt. Dennoch übernimmt Xerox Corporation keine Haftung für eventuelle Ungenauigkeiten oder Auslassungen.

Dieses Handbuch wird regelmäßig überarbeitet. Änderungen, technische Ungenauigkeiten sowie orthografische und typografische Korrekturen werden in der jeweils nachfolgenden Auflage berücksichtigt.

Inhaltsverzeichnis

Einstellung der Glättestation

Glättestation Überblick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Papierweg der Glättestation . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Papierart-Einstellungen A bis D der Glättestation . . . . . . . . . . . . 3 Papierartverfahren A bis D der Glättestation . . . . . . . . . . . . . 4 E-Tabelleneinstellungen der Glättestation . . . . . . . . . . . . . . . . . . 8 Werte in die E-Tabellenfelder der Glättestation eingeben . . 11 Einrichten einer E-Tabelleinstellung der Glättestation . . . . . 14 Mehr Beispiele der E-Tabelleneinstellungen der Glättestation .. 22 E-Tabelleneinstellungen der Glättestation - Beispiel 1 . . . . . 22 E-Tabelleneinstellungen der Glättestation - Beispiel 2 . . . . . 30 E-Tabelleneinstellungen der Glättestation - Beispiel 3 . . . . . 38

DocuColor 8000AP Einstellung der Glättestation

Inhaltsverzeichnis

ii	DocuColor 8000AP Einstellung der Glättestation

1.Einstellung der Glättestation

Glättestation Überblick

WICHTIG: Alle Glättestation-Informationen vor Verwendung der E-Tabellen-Einstellungen (E1 - E6) der Glättestation lesen.

Wenn Papier Hitze ausgesetzt wird, verliert es Feuchtigkeit und wellt sich in Richtung der Wärmequelle. Druckaufträge mit hoher Tonerabdeckung zeigen eine größere Rollneigung als solche mit niedriger Tonerabdeckung. Das System versucht diesem Effekt mittels der Glättestation, einem mechanischen Gerät im Papierweg, entgegenzuwirken.

Die Rollneigung von Papier kann viele Ursachen haben (inklusive in beliebiger Reihenfolge):

•Das Papiergewicht und ob es gestrichen ist oder nicht.

•Die Menge des verwendeten Toners und die Fläche, auf der er angewendet wird: Je dicker die Abdeckung, desto größer die Rollneigung.

•Wie das Papier in den Behälter eingelegt wird. Sicherstellen, dass das Papier nach den Anweisungen auf dem RiesUmschlag eingelegt wird.

•Die Luftbedingungen im Papierlagerraum und im Druckerraum, besonders bezüglich Luftfeuchtigkeit und Temperatur.

•Die während der Fixierung erzeugte Hitze.

Das System ist mit mehreren automatischen Einstellungen zur

Regulierung der Rollneigung ausgestattet. Bei Verwendung dieser

Einstellungen wird das Papier automatisch durch das geeignete

Glättungssystem geführt:

•Systemstandard: Bestimmt automatisch die Stärke des zur Minderung der Rollneigung benötigten Drucks an den verschiedenen Glättestationen.

•Einstellungen A, B, C und D der Papierart: Vorgewählte Glättestation-Einstellungen, die manuell als Alternative zum Systemstandard eingestellt werden. Siehe "PapierartEinstellungen A bis D der Glättestation" auf Seite 3.

WICHTIG: Obwohl die Rollneigung von Papier verschiedene Ursachen haben kann, ist es wichtig, dass die installierten und benutzerseitigen Einstellungen des Glättestation-Profils Nachschlagetabellen zur Regulierung der Rollneigung benutzen, die sich nur nach der Tonerflächenabdeckung und den Feuchtigkeitswerten des Druckers richten.

DocuColor 8000AP Einstellung der Glättestation

1. Einstellung der Glättestation

Bei einigen Druckaufträgen können die Ausgabedrucke selbst nach Anwendung der Glättestationseinstellungen Typ A bis D noch mehr als gewünscht gerollt sein. In diesen Fällen die E-Tabelleneinstellungen der Glättestation zum Ausgleichen der Papierrollneigung verwenden. Die E-Tabelleneinstellungen der Glättestation basieren auf Art des Druckauftrags und Anteil der Tonerflächenabdeckung. Diese Einstellungen werden von Hand eingegeben. Siehe "E-Tabelleneinstellungen der Glättestation" auf Seite 9.

WICHTIG: Eine Änderung in der Einstellung des GlättestationProfils bleibt bestehen bis sie manuell wieder geändert wird. Wird z. B. die Papierart B-Einstellung der Glättestation verwendet, bleibt die Einstellung bei Papierart B stehen bis sie verändert wird.

WICHTIG: Wichtig ist, dass eine Glättestation-Einstellung, die an einem bestimmten Tag erfolgreich verwendet wurde, an einem anderen Tag für die gleiche Datei nicht zutreffen kann. Dies ist besonders bedeutend, wenn der Druckerraum Temperaturund Feuchtigkeitsschwankungen ausgesetzt ist.

Papierweg der Glättestation

Die Glättestation weist obere und untere Einstellarme auf, die auf das Papier Druck ausüben, basierend auf den Systemstandards, auf den Auswahlen, die auf dem Bildschirm “Einstellung der Glättestation” (Papierart-Einstellungen A bis D) gemacht wurden oder auf den Eingaben im Bildschirm “E-Tabelleneinstellungen der Glättestation”. Die beiden Arme agieren dabei unabhängig voneinander.

2	DocuColor 8000AP Einstellung der Glättestation

1. Einstellung der Glättestation

Papierart-Einstellungen A bis D der Glättestation

Wenn verstärkte Rollneigung auftritt, wird das Problem normalerweise durch Anwendung einer der voreingestellten Papierart-Einstellungen A bis D der Glättestation gelöst. Die enorme Auswahl an Materialeinstellungen, unterschiedlichen Abdeckungsbereichen und Umweltfaktoren führt auch dazu, dass mithilfe der Voreinstellungen nicht immer zufriedenstellende Ausgabeergebnisse erzielt werden.

WICHTIG: Obwohl die Rollneigung von Papier verschiedene Ursachen haben kann, ist es wichtig, dass die installierten und benutzerseitigen Einstellungen des Glättestation-Profils

Nachschlagetabellen zur Regulierung der Rollneigung benutzen, die sich nur nach der Tonerflächenabdeckung und den Feuchtigkeitswerten des Druckers richten.

Auf der Website www.xerox.com befindet sich die aktuellste empfohlene Materialliste für Ihre Druckmaschine:

•Stellen Sie fest, ob Xerox Ihre Papierart und -gewicht getestet hat.

•Prüfen Sie die empfohlenen Papierart-Einstellungen A bis D der Glättestation auf bestimmte Papierarten.

Die folgende Tabelle zeigt Beispiele der Profileinstellungen A bis D der Glättestation für bestimmte Druckmaterialien, die direkt von der empfohlenen Materialliste für die DocuColor 8000AP entnommen wurden.

Beispiele für Profileinstellungen A bis D der Glättestation

Papierart	Einstellung
	der
	Glättestation

Xerox Digital Color Supreme Gloss 8pt. Deckblatt C1S	A

Xerox Color Xpressions + 120 g/m² (32 Pounds)	B

Xerox Digital Color Pergament Weiß 90 g/m²	A
(24 Pounds)

Xerox Digital Color Elite Gloss 180 g/m²	A
(100 Pounds) Text

HINWEIS:Die Einstellungen in der "empfohlenenen Materialliste für DocuColor 8000AP" sind das Ergebnis weitreichender Tests mit unterschiedlichen Materialarten, Abdeckungsbereichen und Umgebungsbedingungen. Die Testergebnisse sind in der Liste oben in der Form der einzustellenden Parameter aufgeführt und geben Auskunft über das Verhalten unterschiedlicher Materialarten in der Glättestation der digitalen Presse.

Wenn die Standardsystem-Einstellung die Rollneigung nicht korrigiert, kann eine der Papierart-Einstellungen A bis D der Glättestation verwendet werden.

Siehe "Papierartverfahren A bis D der Glättestation" auf Seite 5.

DocuColor 8000AP Einstellung der Glättestation

1. Einstellung der Glättestation

Beispiele:

•Wenn die Standardsystem-Einstellung die Rollneigung nicht korrigiert, Glättestationseinstellung A wählen.

•Wenn die Glättestationseinstellung A die Rollneigung nicht korrigiert, Glättestationseinstellung B wählen.

•Wenn die Glättestationseinstellung B die Rollneigung nicht korrigiert, Glättestationseinstellung C wählen.

•Wenn die Glättestationseinstellung C die Rollneigung nicht korrigiert, Glättestationseinstellung D wählen.

•Wenn die Standardsystem-Einstellung und die Glättestationseinstellungen Typ A, B, C und D die Rollneigung nicht korrigieren, können die E-Tabelleneinstellungen verwendet werden.Siehe "E-Tabelleneinstellungen der Glättestation" auf Seite 9.

4	DocuColor 8000AP Einstellung der Glättestation

1. Einstellung der Glättestation

Papierartverfahren A bis D der Glättestation

Wenn nach der Standardsystem-Einstellung die Papierrollneigung weiterhin unakzeptabel ist, eine alternative Papierarteinstellung A bis D der Glättestation wählen:

1.Am Steuergerät als Administrator im Extras-Menü anmelden.

a.Die Taste Zugang drücken.

b.Das Administrator-Passwort eingeben.

HINWEIS:Das Standard-Administratorpasswort ist 11111. Dieses

Passwort kann nach Wunsch geändert werden.

c. Eingabe drücken.

DocuColor 8000AP Einstellung der Glättestation

1. Einstellung der Glättestation

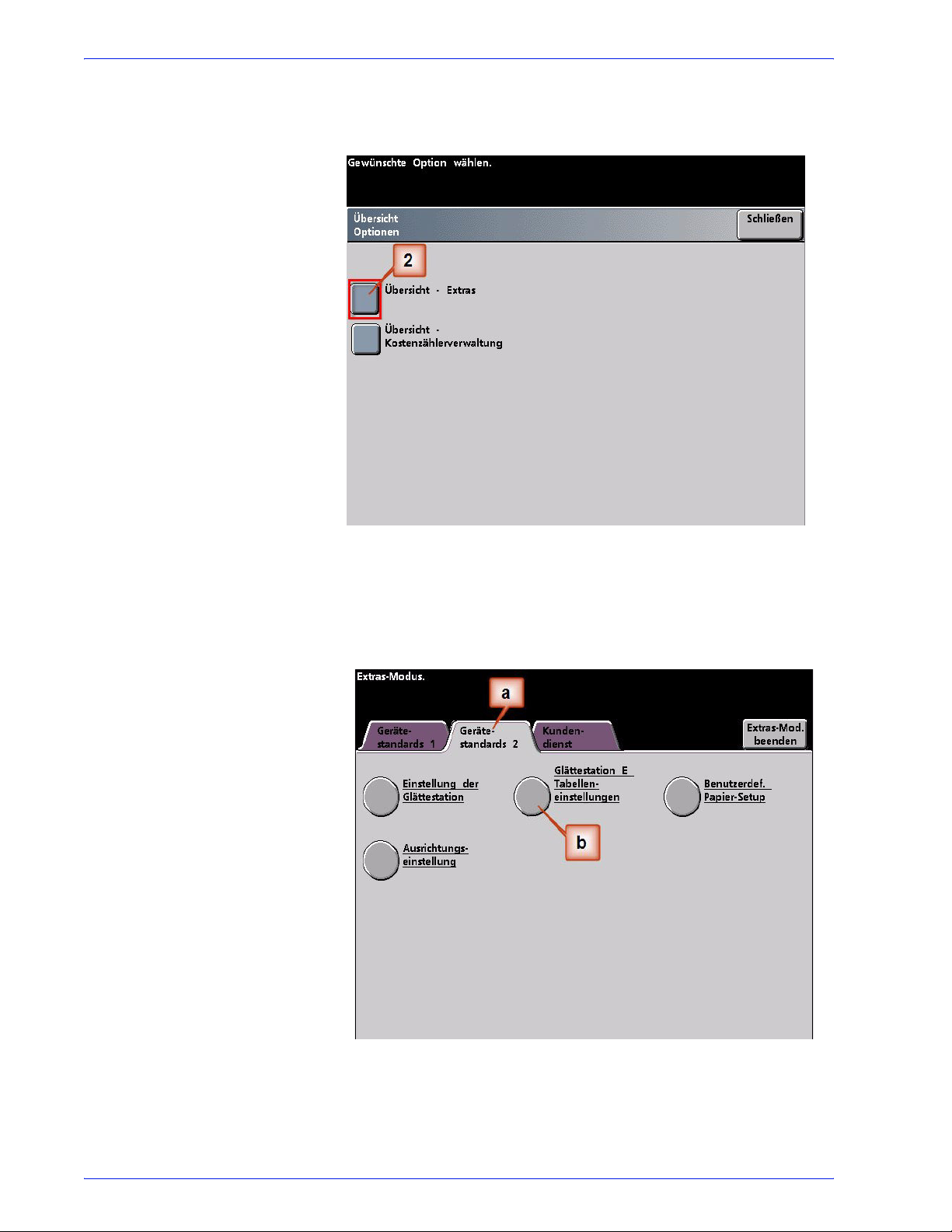

2.Der Bildschirm Übersicht-Option wird geöffnet. Die Taste

Extras-Übersicht wählen.

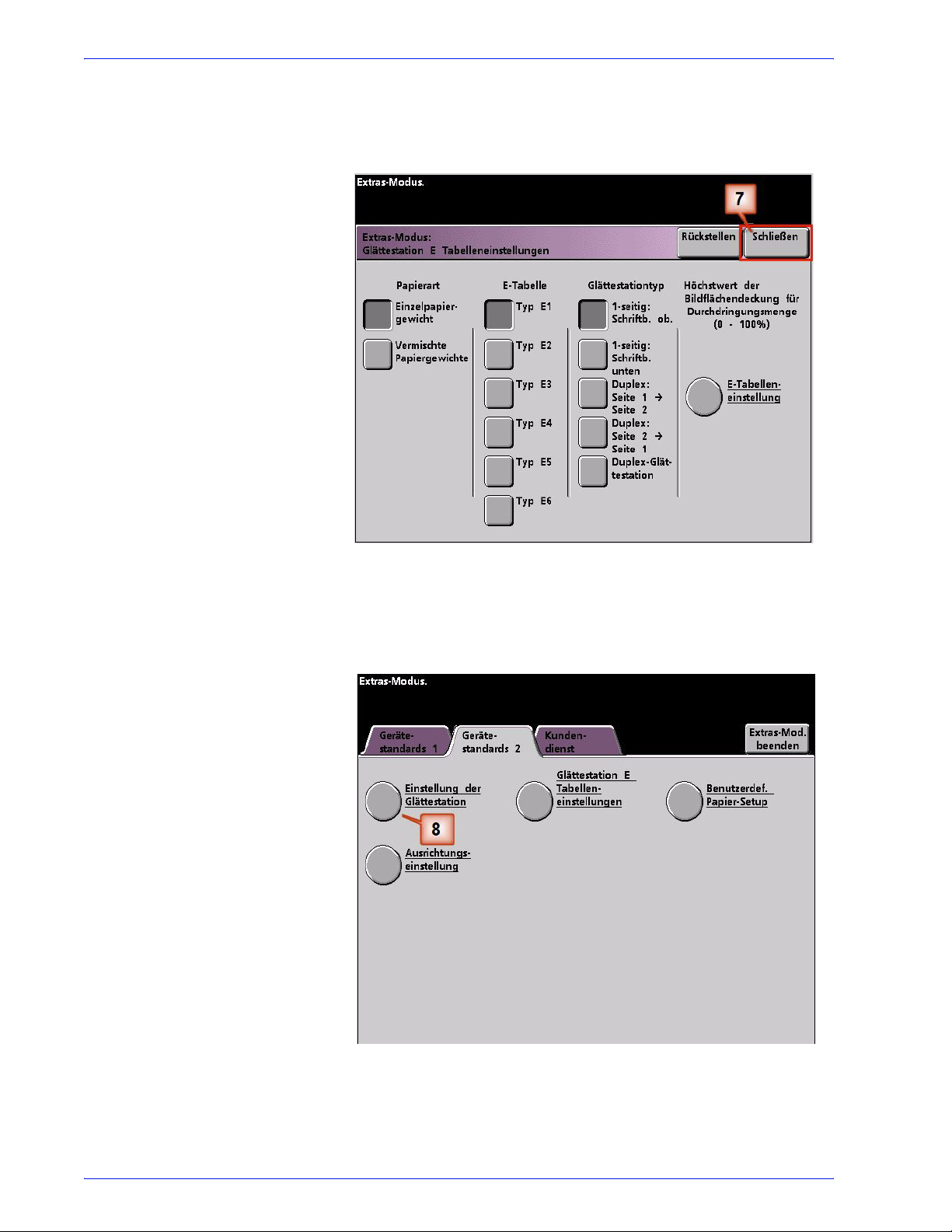

3.Im Fenster Extras-Modus:

a.Register Gerätestandards 2,

b.Taste Einstellung der Glättestation drücken.

6	DocuColor 8000AP Einstellung der Glättestation

1. Einstellung der Glättestation

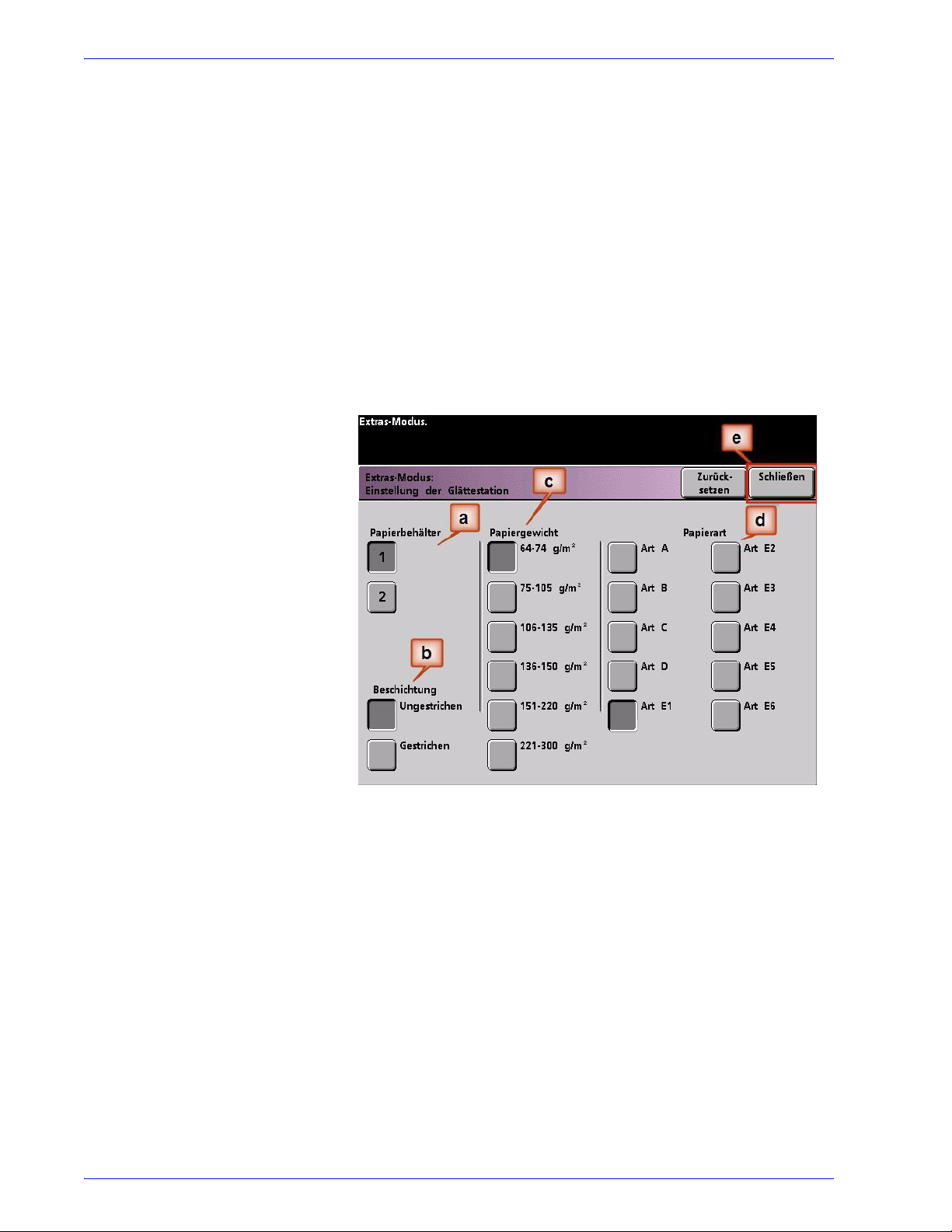

4.Der Bildschirm Einstellung der Glättestation wird eingeblendet.

a.Vom Papierbehälter-Menü, den Behälter, der das Papier für diesen Auftrag enthält, wählen. Behälter 1 ist die Standardauswahl.

HINWEIS:Ist ein zweites Zufuhrmodul installiert, erscheinen Behälter 3 und 4 ebenfalls auf diesem Bildschirm.

b.Die Auftrags-Druckmaterialbestreichung wählen:

Ungestrichen oder Gestrichen.

c.Eine Einstellung im Bereichsmenü Papiergewicht wählen.

d.Vom Drucker wird die Standard-Papierart automatisch für die eingegebenen Werte für Papierbehälter, Bestreichung und Papiergewicht angewendet. Um die Glättungsstärke zu verändern, muss eine andere Papierart der Typen A bis D gewählt werden. Wenn das System z. B. automatisch Typ B wählt, muss Typ C gewählt werden.

HINWEIS:Die Typ E-Einstellungen sind benutzerspezifische Werte, die im weiteren Verlauf erklärt werden. Die

Typ E-Einstellungen können zwar gewählt werden, müssen aber vor der Auswahl programmiert werden. Siehe "E- Tabelleneinstellungen der Glättestation" auf Seite 9.

e.Die Schaltfläche Schließen wählen, um die Auswahl zu speichern und zum Bildschirm 2 der Gerätestandards zurückzukehren.

DocuColor 8000AP Einstellung der Glättestation

1. Einstellung der Glättestation

HINWEIS:Die Schaltfläche Zurücksetzen im Bildschirm Einstellungen der Glättestation berühren, um zu den Einstellungen zurückzukehren, die beim ersten Zugriff auf den Bildschirm gültig waren. Wenn z. B. die automatische Typ B-Systemeinstellung zu Typ C geändert wurde, wird das System anschließend auf Typ B zurückgestellt.

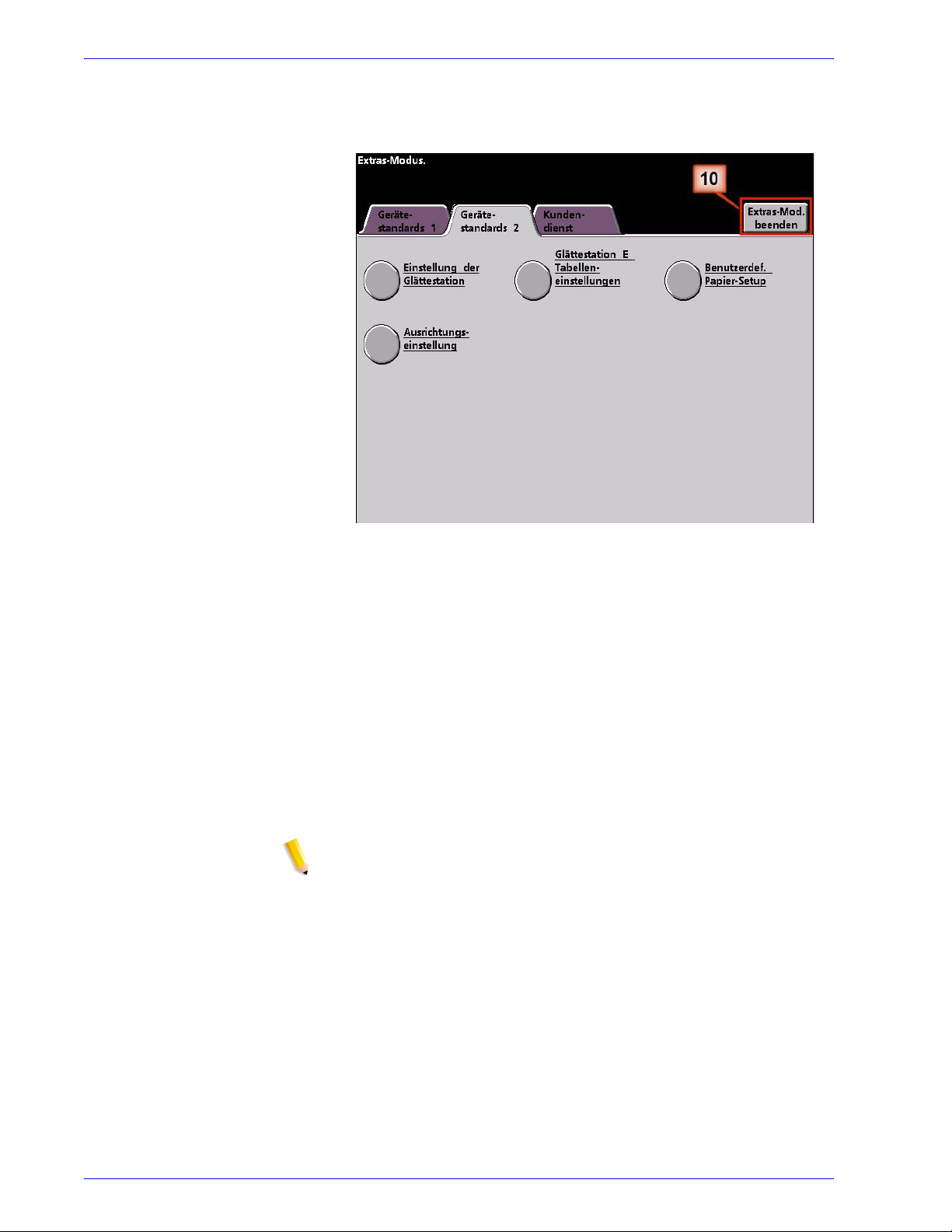

5. Den Extras-Modus beenden.

6.Mit einigen Testdrucken prüfen, ob die Rollneigung auf ein akzeptables Maß reduziert wurde.

a.Wurde die Rollneigung beseitigt, die Drucke weiterhin mit der bestimmten Papiereinstellung Typ A bis D der Glättestation erstellen.

b.Bleibt eine starke Rollneigung bestehen, eine andere Papiereinstellung Typ A bis D der Glättestation versuchen.

c.Wenn die Rollneigung weiter besteht, nachdem alle Papierarteinstellungen A bis D der Glättestation versucht wurden, die Profileinstellungen unter Tabelle E der Glättestation versuchen. Siehe "E- Tabelleneinstellungen der Glättestation" auf Seite 9.

HINWEIS:Auf der Website www.xerox.com befindet sich die aktuellste empfohlene Materialliste für Ihre Druckmaschine:

•Stellen Sie fest, ob Xerox Ihre Papierart und -gewicht getestet hat.

•Prüfen Sie die empfohlenen Papierart-Einstellungen A bis D der Glättestation auf bestimmte Papierarten.

8	DocuColor 8000AP Einstellung der Glättestation

1. Einstellung der Glättestation

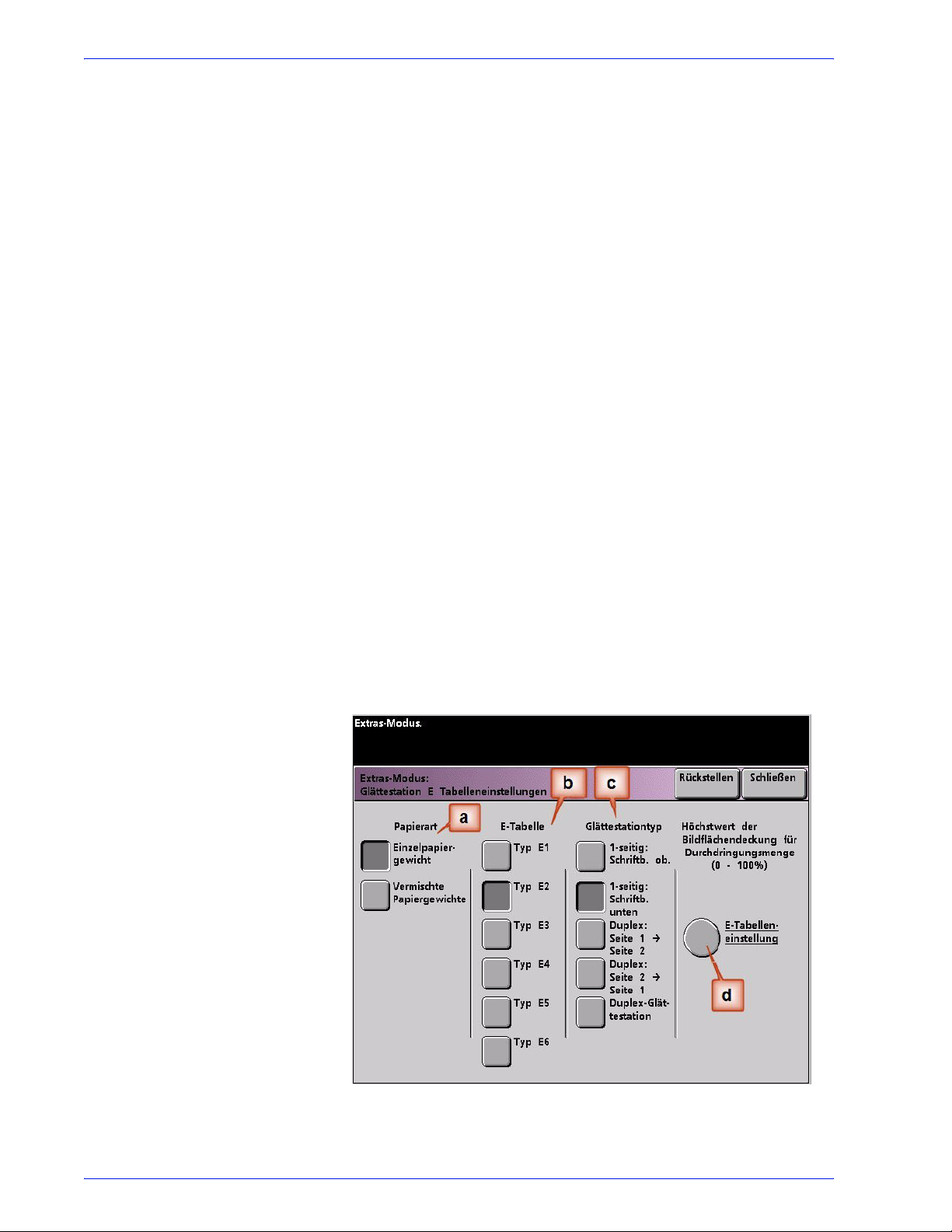

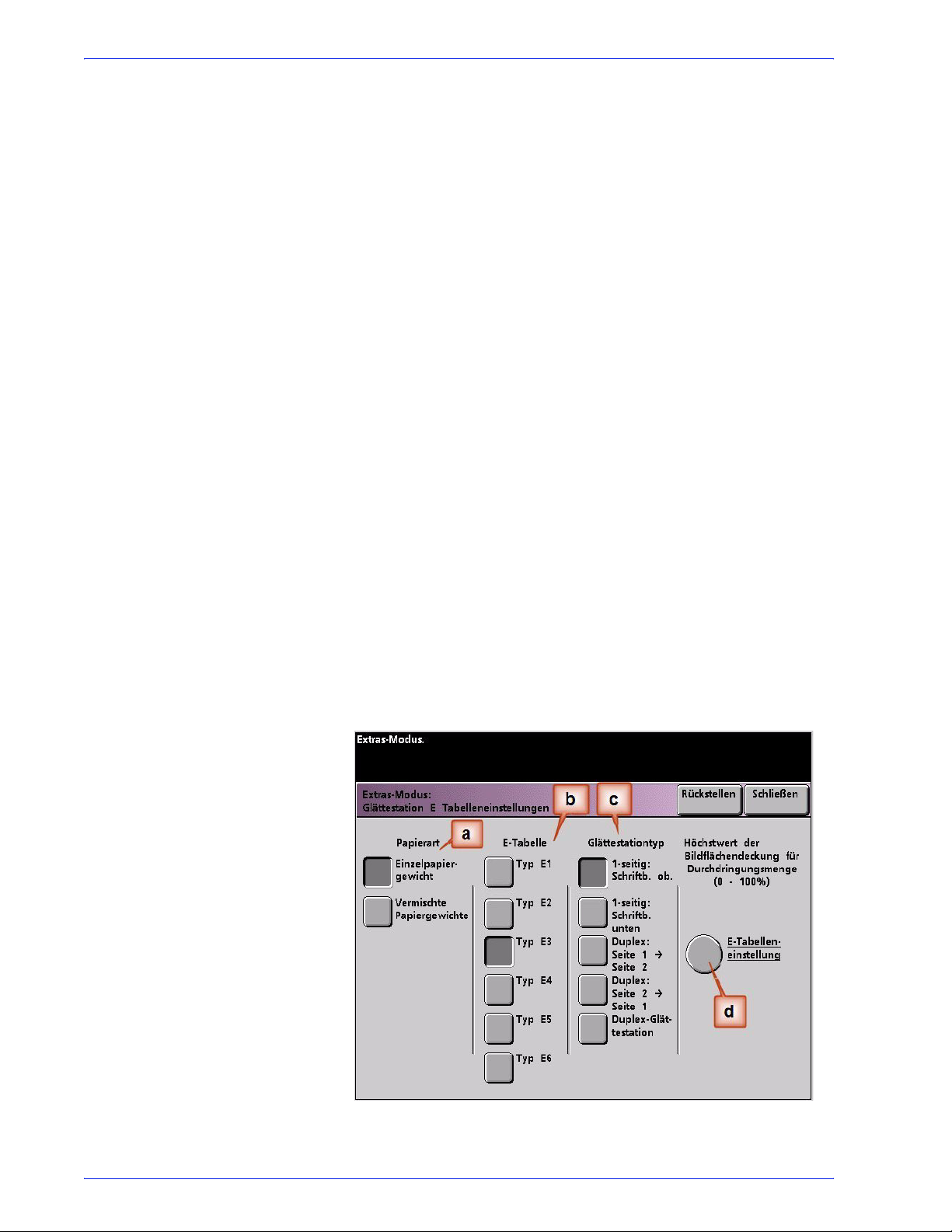

E-Tabelleneinstellungen der Glättestation

Obwohl das System zur Korrektur der meisten Rollneigungsprobleme programmiert ist, kann es sein, dass die vorprogrammierten Einstellungen (Standardsystem und Papiertyp A bis D) nicht den Glättungsanforderungen genügen. Bei Verwendung der Einstellungen der Tabelle E, kann ein Prozentwert der Tonerflächenabdeckung zur Behebung der Rollneigung eingegeben werden.

HINWEIS:Die folgenden Beispiele für die E-Tabelleneinstellungen der Glättestation dienen als Orientierungshilfe beim Programmieren der Einstellungsoption, die die besten Ergebnisse erzielt. Aber wegen der unterschiedlichen Auftragsmaterialund Umweltbedingungen kann die Art und Weise, wie das beste Ergebnis erreicht wird, variieren.

Der wichtigste Aspekt bei der E-Tabelleneinstellung ist festzustellen, wie hoch der Anteil der Tonerflächenabdeckung auf dem gerollten Papier ist. Ein Beispiel der Tonerflächenabdeckung bei typischen Kundendokumenten folgt.

HINWEIS:Die folgenden Beispiele der Tonerflächenabdeckung wurden mit den gleichen Anwendungshilfsmitteln gemessen, die zu ihrer Erstellung verwendet wurden. Wenn keine Anwendungshilfsmittel zum Bemessen der Tonerflächenabdeckung zur Verfügung stehen, können anhand der Beispiele Schätzungen gemacht werden. Schätzungen werden verwendet, wenn Glättestation E- Tabelleneinstellungswerte eingegeben werden. Dies wird weiter unten erklärt.

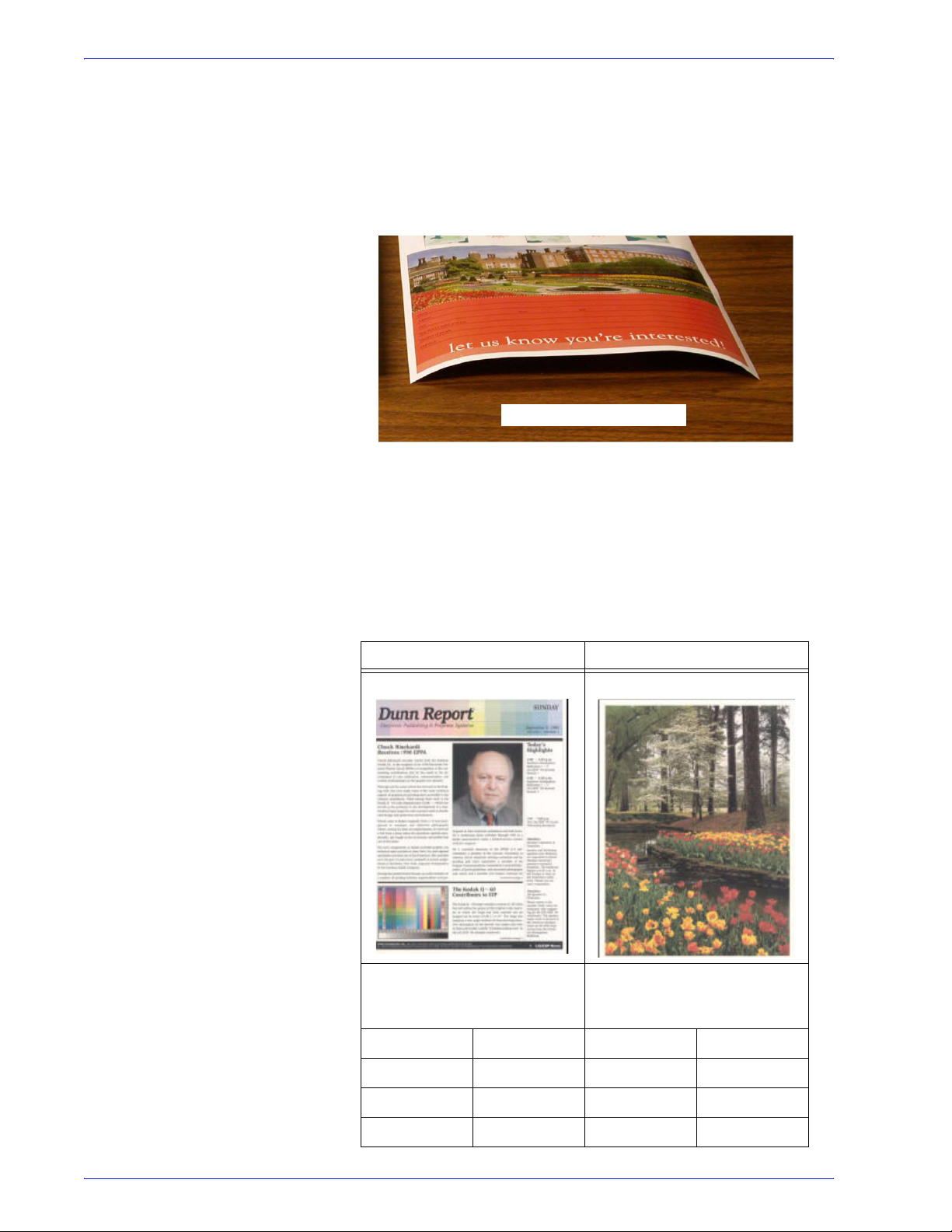

Beispiele für Anteil der Tonerflächenabdeckung

Karusselpferde

Bolivar Ltd.

Dunn-Bericht

Anteil der Tonerflächen-		Anteil der Tonerflächen-		Anteil der Tonerflächen-
abdeckung pro Farbe		abdeckung pro Farbe		abdeckung pro Farbe

Schwarz	30,5%	Schwarz	5,4%	Schwarz	10,8%

Magenta	28,1%	Magenta	4,3%	Magenta	8,5%

Cyan	23,8%	Cyan	6,0%	Cyan	8,5%

Gelb	29,5%	Gelb	6,7%	Gelb	7,2%

DocuColor 8000AP Einstellung der Glättestation

1. Einstellung der Glättestation

Beispiele für Anteil der Tonerflächenabdeckung (Fortsetzung)

Polstersessel von Morris			Alpen-Pflanzschule				Tulpen


	Anteil der			Anteil der			Anteil der
Tonerflächenabdeckung pro			Tonerflächenabdeckung pro			Tonerflächenabdeckung pro
	Farbe			Farbe			Farbe

Schwarz		11,6%	Schwarz		4,5%	Schwarz		27,8%

Magenta		11,9%	Magenta		5,1%	Magenta		24,7%

Cyan		11,1%	Cyan		4,3%	Cyan		23,8%

Gelb		11,4%	Gelb		6,0%	Gelb		28,8%

Feststellen, ob die Rollneigung aufwärts ("oben") oder abwärts ("unten") besteht.


Rollneigung nach oben		Rollneigung nach unten

WICHTIG: Obwohl die Rollneigung von Papier verschiedene Ursachen haben kann, ist es wichtig zu wissen, dass die installierten und E-Tabelleneinstellungen des Glättestation-Profils Nachschlagetabellen zur Regulierung der Rollneigung benutzen, die sich nur nach der Tonerflächenabdeckung und den Feuchtigkeitswerten des Druckers richten.

10	DocuColor 8000AP Einstellung der Glättestation

1. Einstellung der Glättestation

Leichte, mittlere und starke Rollneigung verweisen auf die 2 mm (Leicht), 6 mm (Mittel) und 10 mm (Stark) Rollneigungsauswahlen in den unteren und oberen Feldern des Fensters der E-Tabellen- einstellungen, Typ E der Glättestation.

WICHTIG: Papier, das aufwärts gerollt ist, wird mit den oberen Werten eingestellt. Papier, das abwärts gerollt ist, wird mit den unteren Werten eingestellt.

An hand der folgenden Beispiele kann festgestellt werden, ob die Rollneigung leicht, mittel oder stark ist.

Stark

Mittel

Leicht

DocuColor 8000AP Einstellung der Glättestation

1. Einstellung der Glättestation

Werte in die E-Tabellenfelder der Glättestation eingeben

WICHTIG: Wichtig ist, dass bei der Eingabe von Anteilswerten der Tonerflächenabdeckung im Fenster der E-Tabelleneinstel- lungen der Glättestation der maximale Wert von 100% nicht überschritten werden darf.

Bei der Entscheidung welche Werte eingegeben werden, darf nicht der gesamte Anteil aller CMYK-Tonerbereiche addiert werden, sondern es muss der größte CMYK-Anteilswert der Tonerflächenabdeckung festgestellt werden. Die folgenden Beispiele dienen zur weiteren Erklärung:

•Wenn ein Druckauftrag Tonerflächenabdeckungsanteile von 100% Cyan, 100% Magenta, 100% Gelb und 100% Schwarz enthält, ist der maximale Anteilswert der Tonerflächenabdeckung 100%. Enthält der Auftrag 100% Cyan, 20% Magenta, 20% Gelb und 20% Schwarz, ist der maximale Wert immernoch 100%.

•Wenn ein Druckauftrag Tonerflächenabdeckungs-Anteile von 50% Cyan, 50% Magenta, 50% Gelb und 50% Schwarz enthält, ist der maximale Anteilswert der Tonerflächenabdeckung 50%. Enthält der Auftrag 50% Cyan, 10% Magenta, 10% Gelb und 10% Schwarz, ist der maximale Wert immernoch 50%.

•Betrachten Sie die Tonerflächenabdeckung im Karusselpferde -Bild unten. Bei der Eingabe des Tonerflächenabdeckungswertes für die Glättestation wird der Schwarz-Wert von 30,5% verwendet, nicht die Summe aller CMYK-Werte.

Anteil der Tonerflächenabdeckung

Karusselpferde

Anteil der

Tonerflächenabdeckung pro

Farbe

Schwarz 30,5%

Magenta 28,1%

Cyan 23,8%

Gelb 29,5%

12	DocuColor 8000AP Einstellung der Glättestation

1. Einstellung der Glättestation

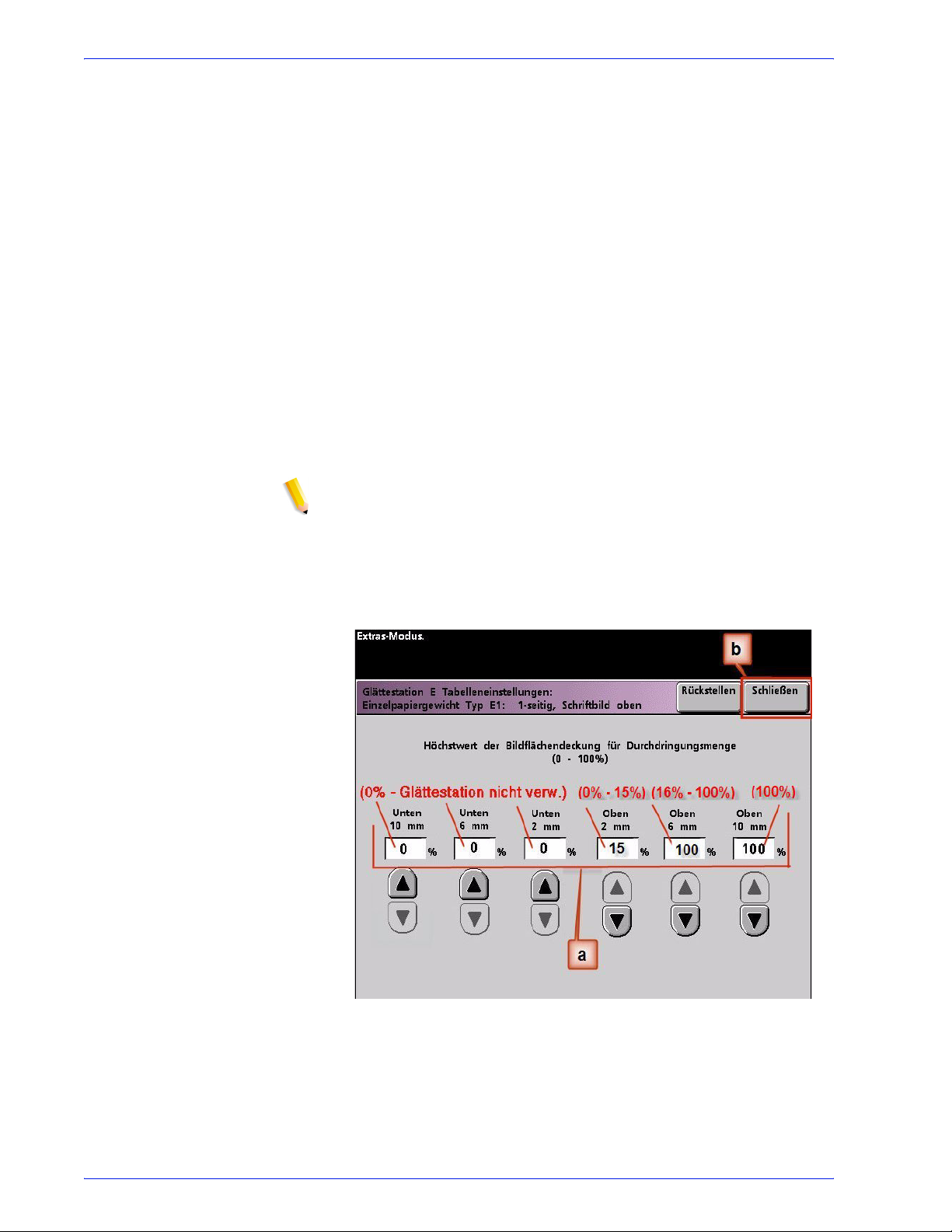

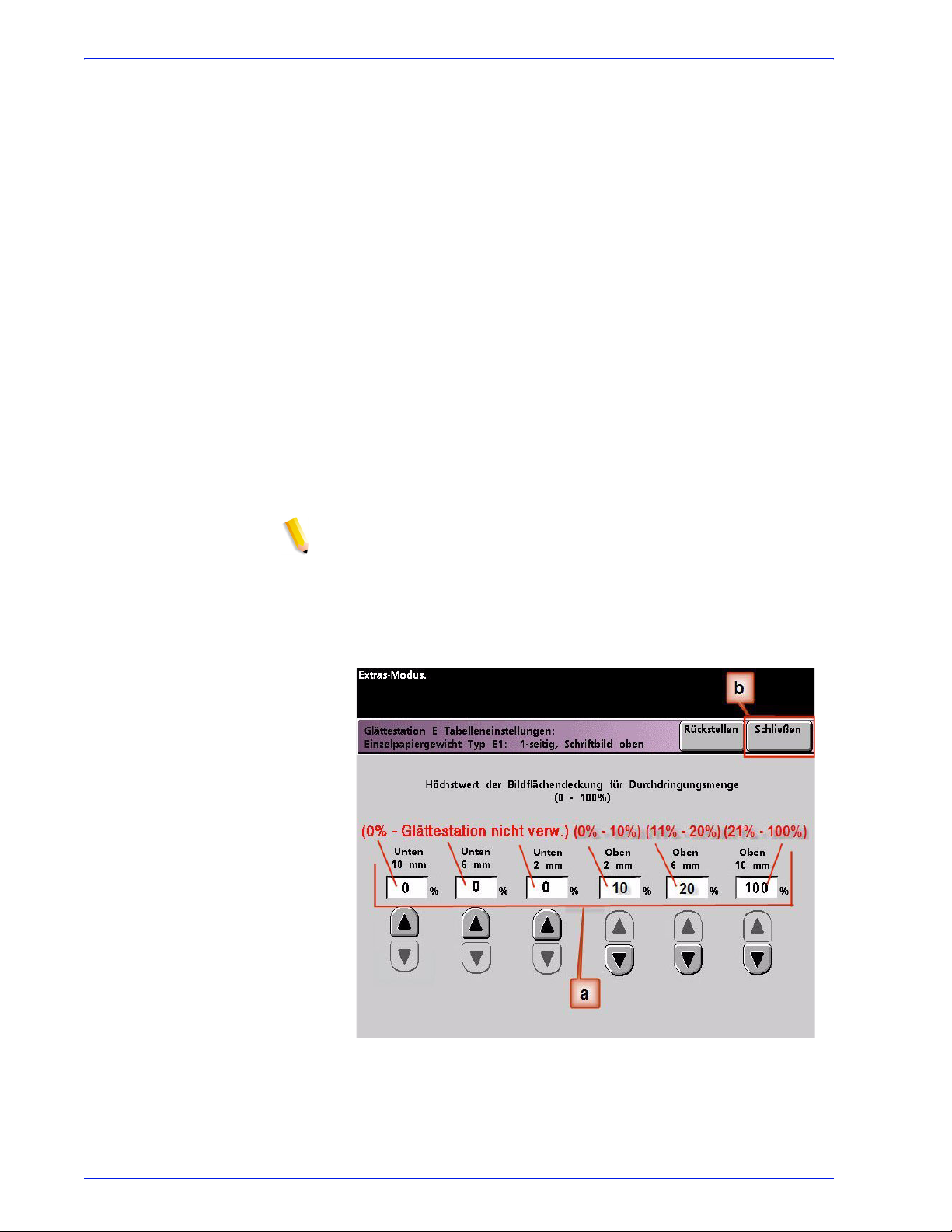

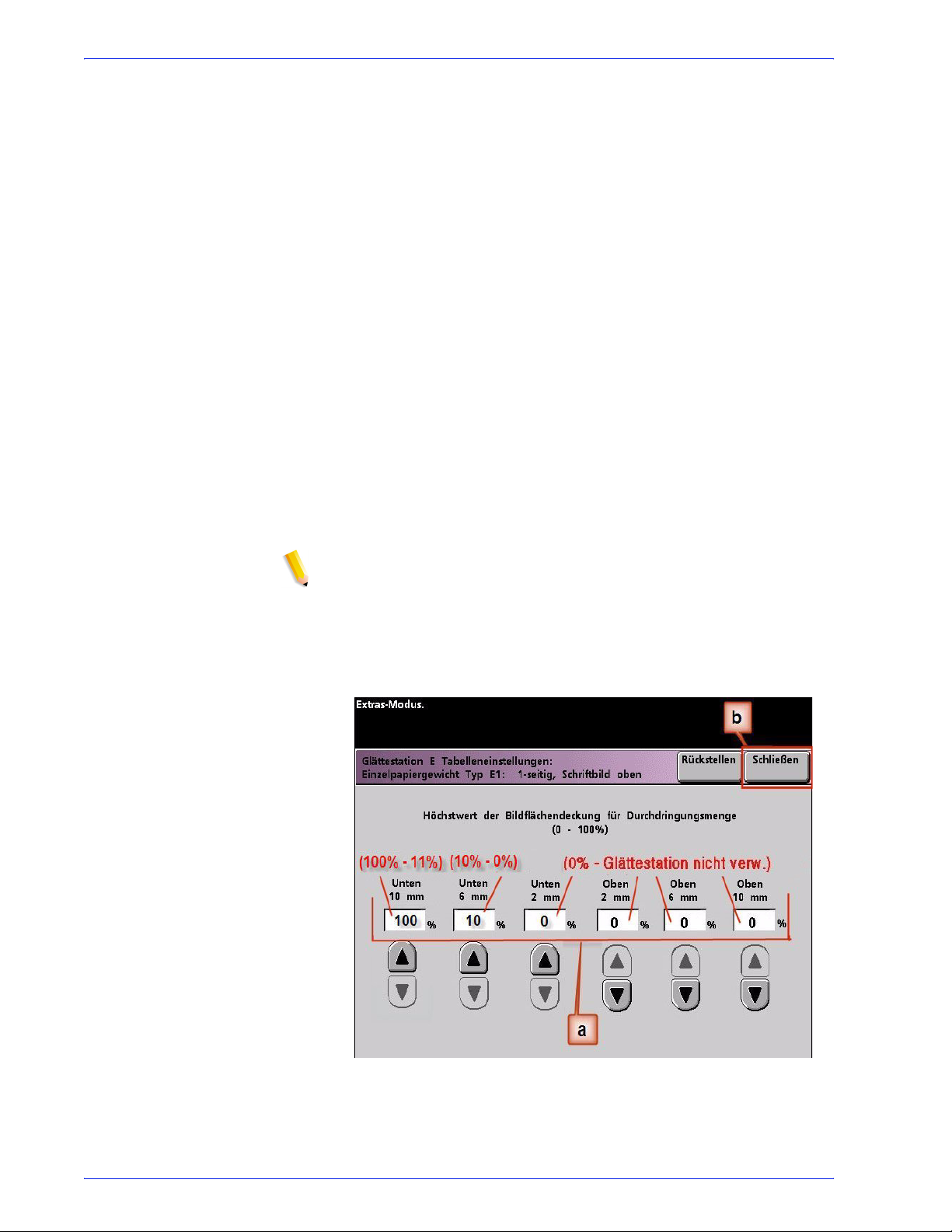

Im Typ E-Fenster der E-Tabelleneinstellungen müssen Glättestationswerte in aufbzw. absteigender Reihenfolge eingegeben werden. Im folgenden Beispiel wurde 100% von 80% beziehungsweise 90% gefolgt. Die korrekte Reihenfolge muss lauten 100%, gefolgt von 90% und dann 80%.

WICHTIG: Wichtig ist, dass bei falscher Eingabe der Werte (nicht in aufbzw. absteigender Folge) der Druckauftrag zwar ausgeführt wird, aber dass die Rollneigungskorrektur nicht wie erwartet erfolgt.

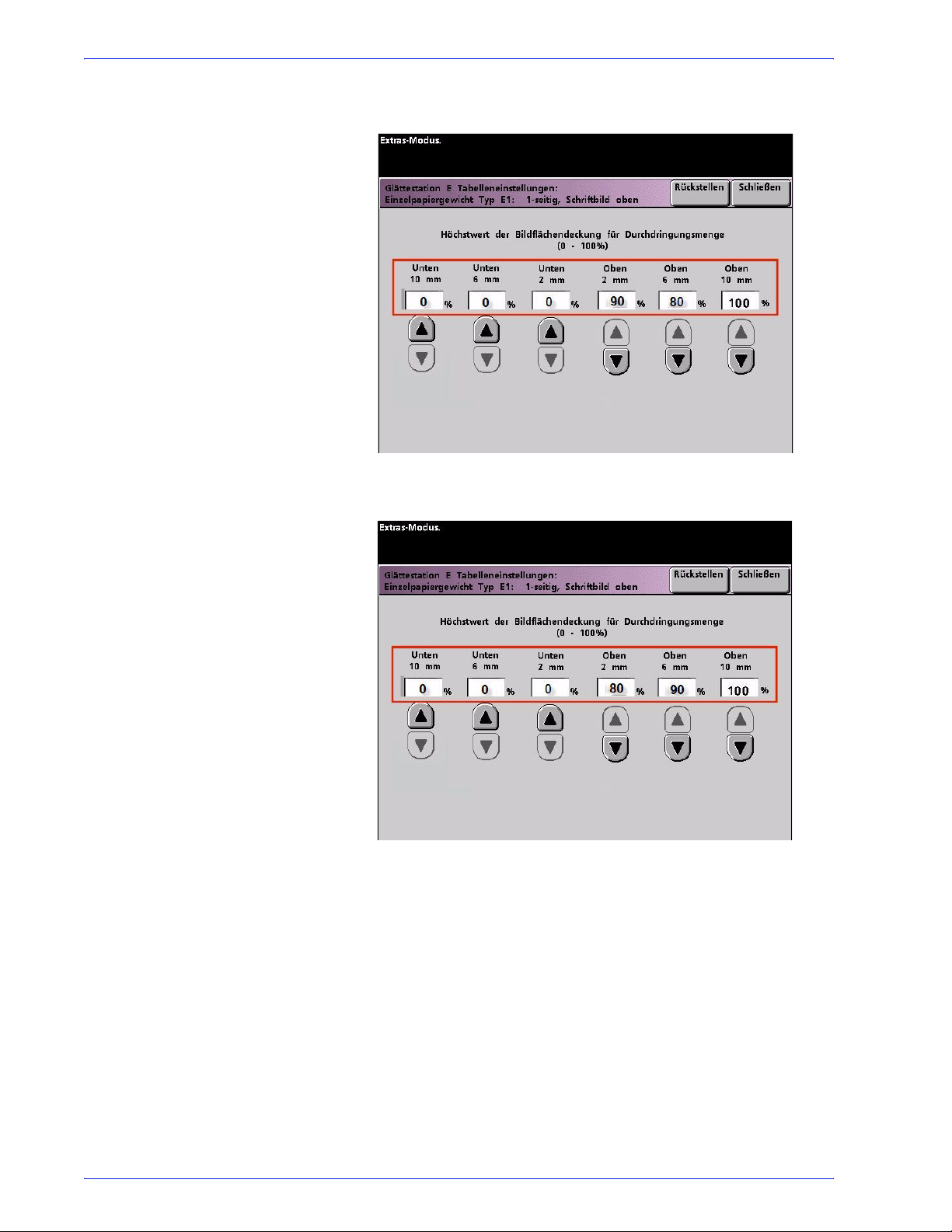

Falsch eingegebene Werte: 100%, 80%, 90%, 0%, 0%, 0%.

Richtig eingegebene Werte: 100%, 90%, 80%, 0%, 0%, 0%.

DocuColor 8000AP Einstellung der Glättestation
