DocuColor® 7002/8002

Systemhandbuch

Dieses Handbuch wird regelmäßig überarbeitet. Änderungen, technische Ungenauigkeiten sowie orthografische und typografische Korrekturen werden in der jeweils nachfolgenden Auflage berücksichtigt.

Inhaltsverzeichnis

1. Extras-Modus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

Übersicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

Extras-Modus aufrufen und beenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

Navigieren im Extras-Modus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Gerätestandards. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

Gerätestandards 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

Einführungsbildschirm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

Nichtflüchtiger Speicher (NVM) Schreiben/Lesen . . . . . . . . . . . . . . . . . . . . . . . . 1-6

Sondermaterialeinstellung für gelochtes Papier. . . . . . . . . . . . . . . . . . . . . . 1-6

Sondermaterialeinstellung für LSZ-Registermaterial. . . . . . . . . . . . . . . . . . 1-6

Aktivierung von druckempfindlichem Durchschreibepapier . . . . . . . . . . . 1-7

Behälterpriorität . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9

System-Timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10

Energiesparmodus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . 1-10

Bildschirmschoner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11

Auftragsverteilung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-12

Extras AUS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-13

Druck autom. wieder aufnehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-14

Automatische Wiederaufnahme nach Pause . . . . . . . . . . . . . . . . . . . . . . 1-15

Automatische Wiederaufnahme nach Halten. . . . . . . . . . . . . . . . . . . . . . 1-16

Akustische Signale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-17

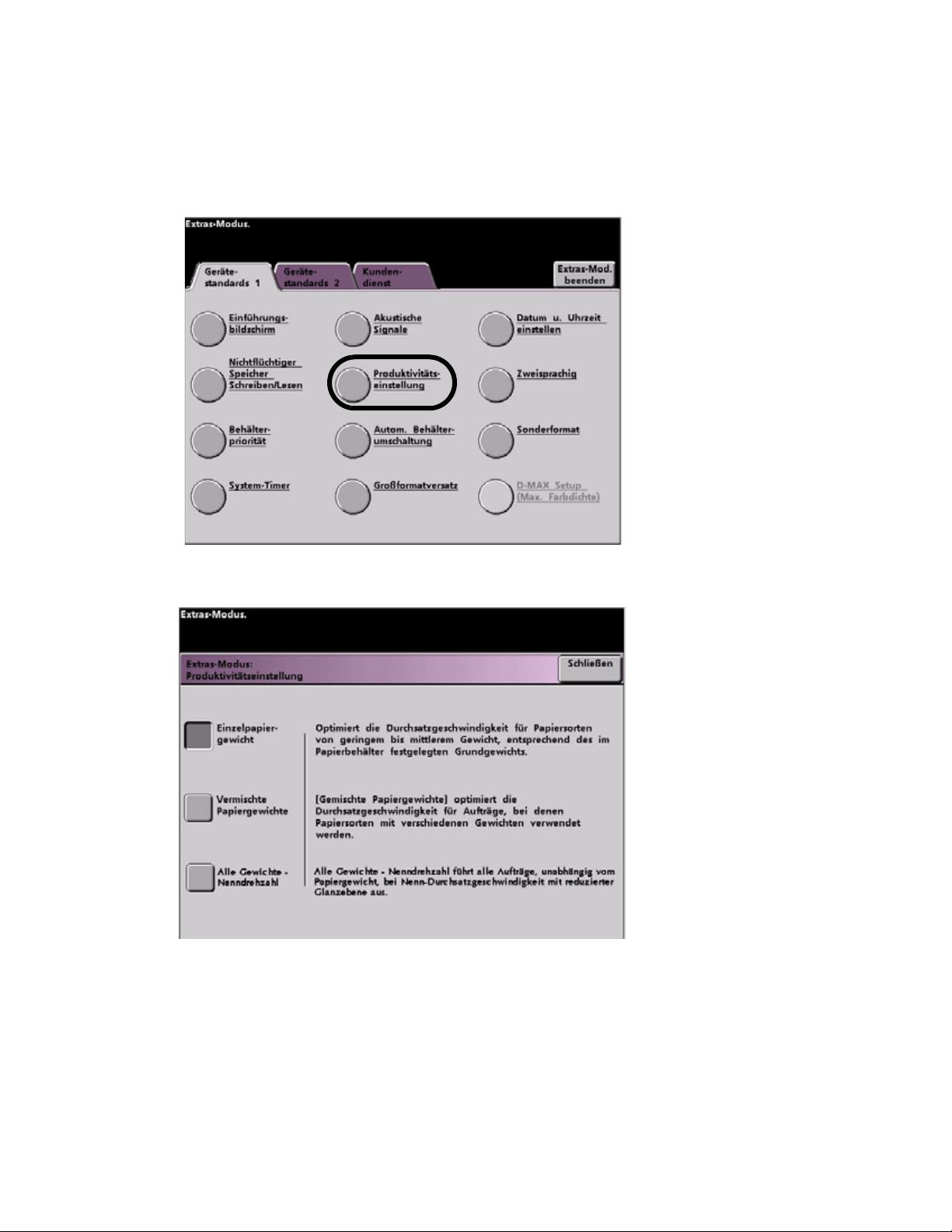

Produktivitätseinstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-18

Einzelpapiergewicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-18

Gemischte Papiergewichte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-18

Alle Gewichte - Nenndrehzahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-18

Produktivitätstabellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-18

Einzelpapiergewicht

Gemischte Papiergewichte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-20

Alle Gewichte - Nenndruckgeschwindigkeit . . . . . . . . . . . . . . . . . . . . 1-21

Verfahren für die Produktivitätseinstellung . . . . . . . . . . . . . . . . . . . . . . . . 1-22

Autom. Behälterumschaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-23

Versatz für Großformate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-24

Datum u. Uhrzeit einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-25

Datum einstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-25

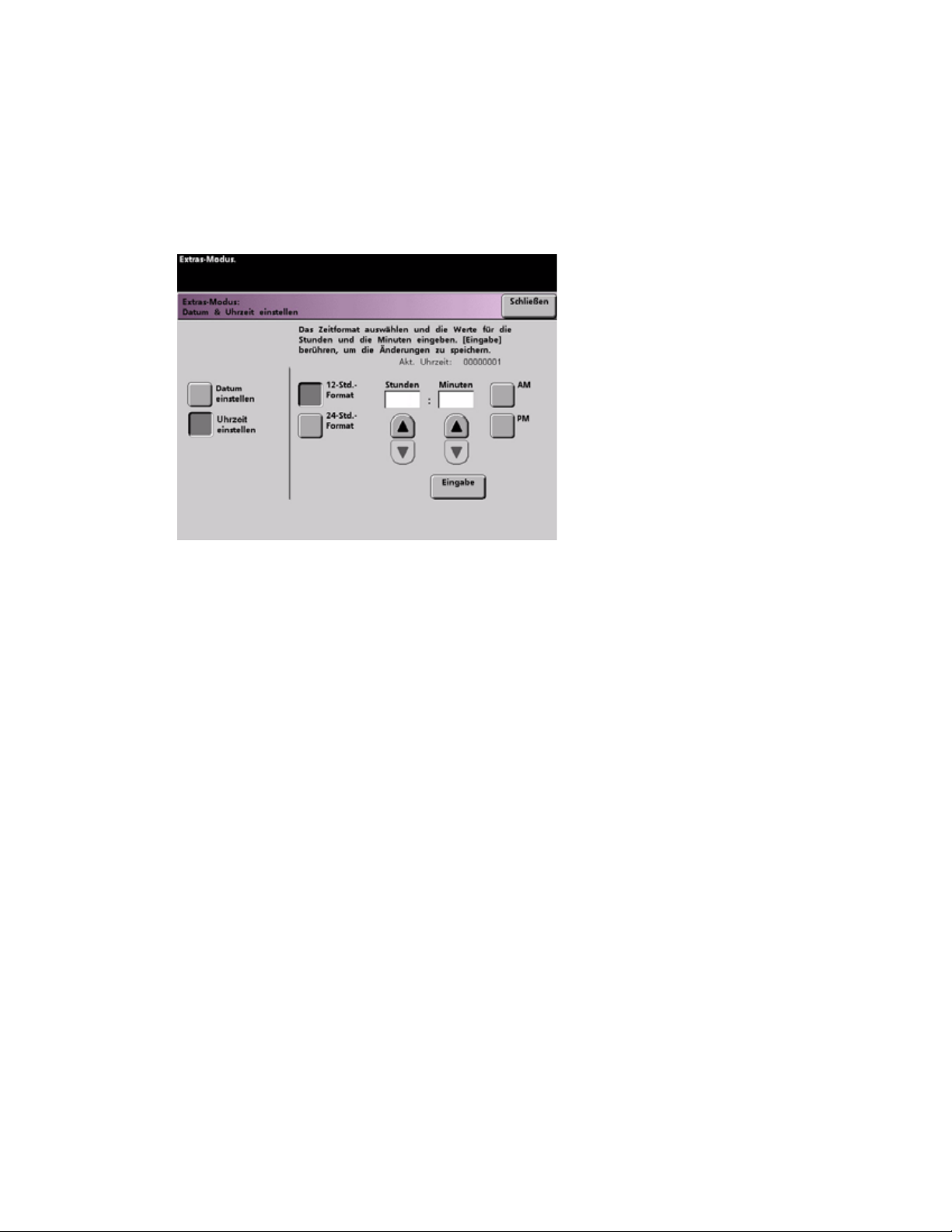

Uhrzeit einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-26

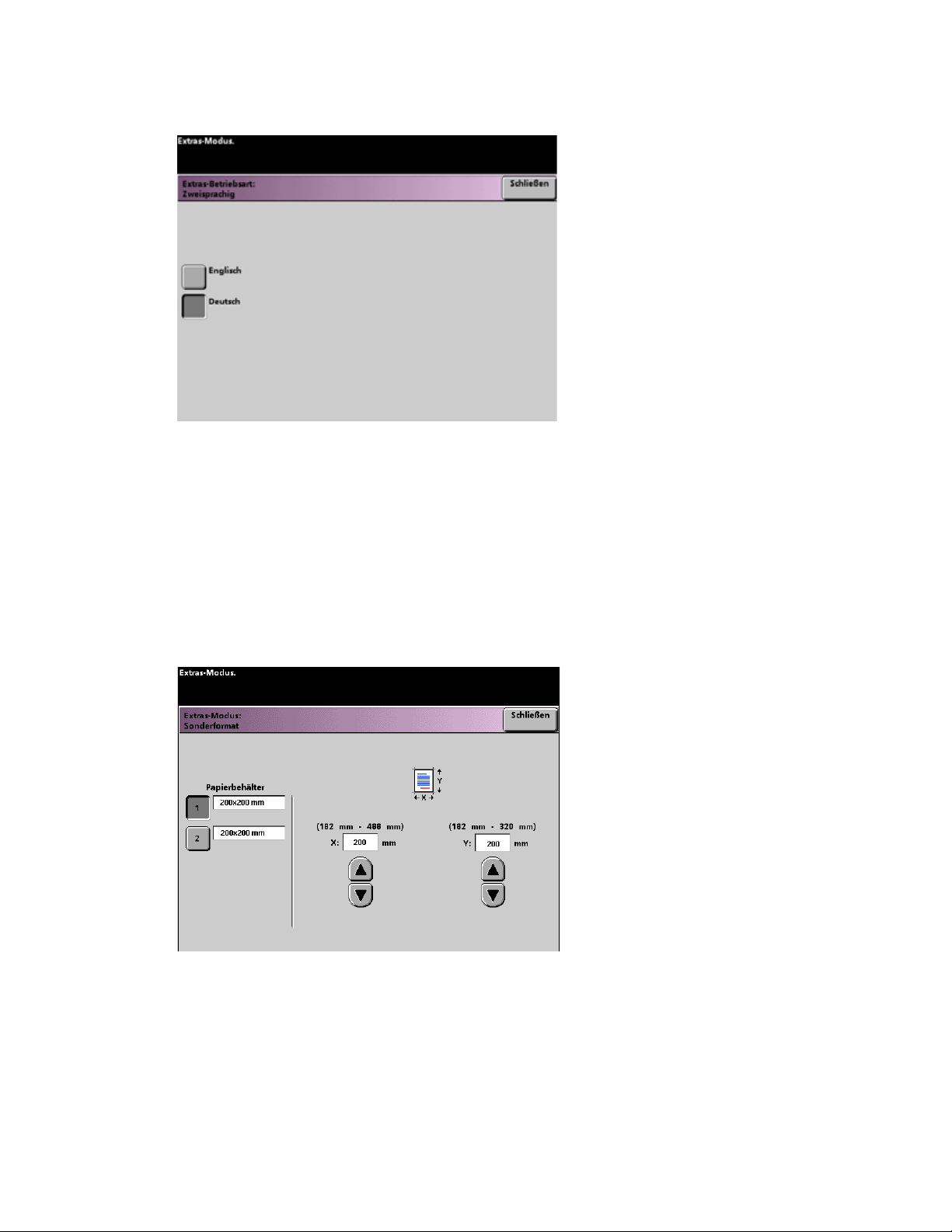

Zweisprachig . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-26

Sonderformat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-27

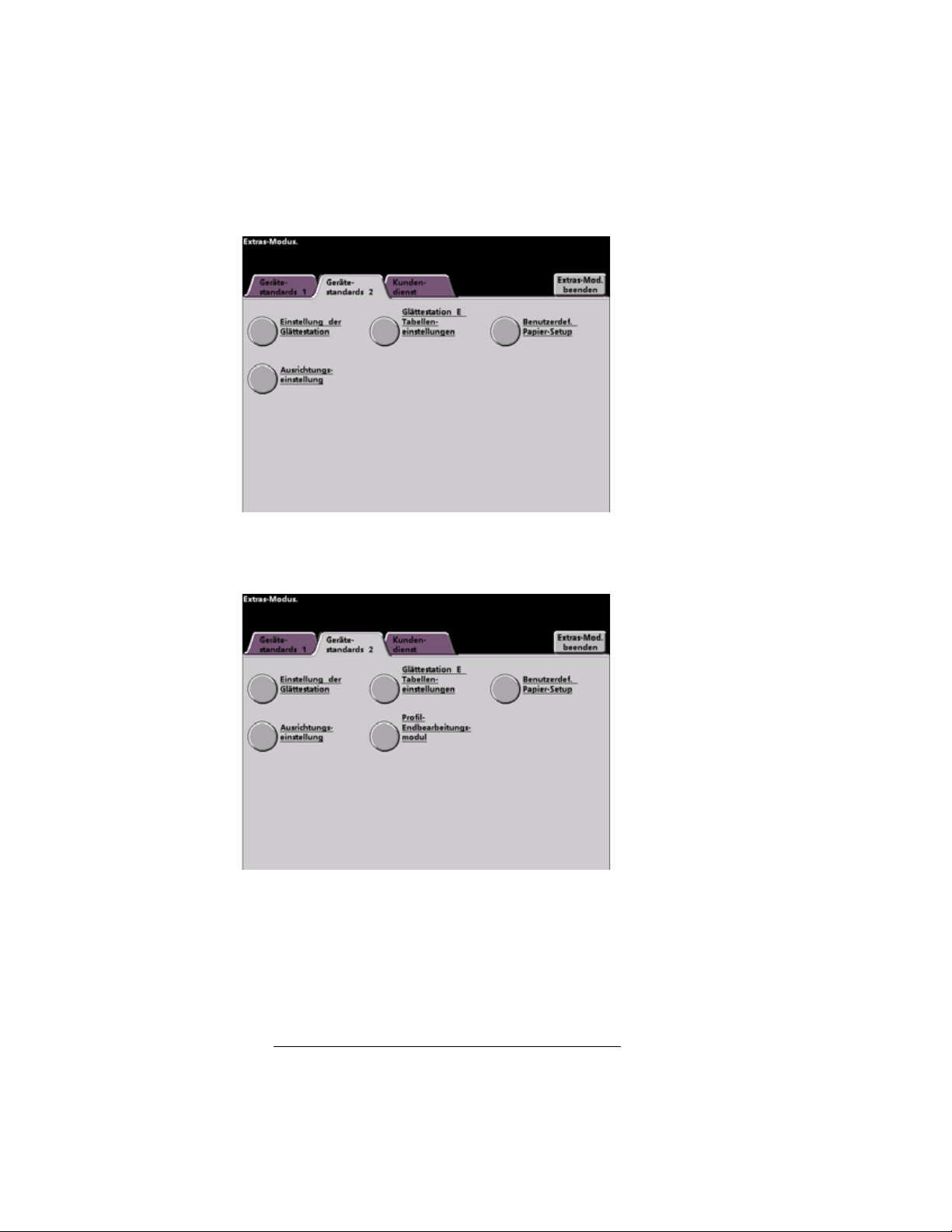

Gerätestandards 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-28

Einstellung der Glättestation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-28

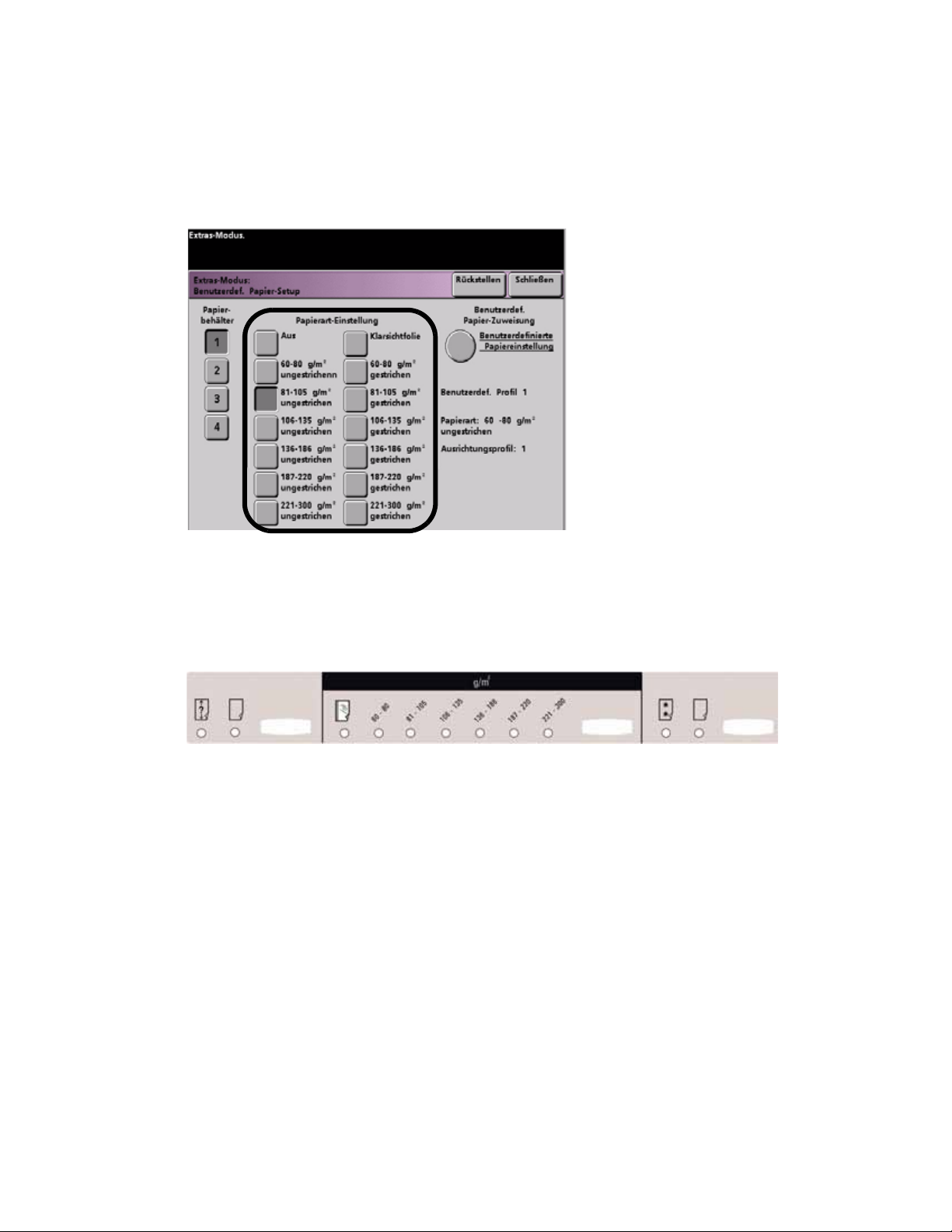

Verfahren für den Benutzerdef. Papier-Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-29

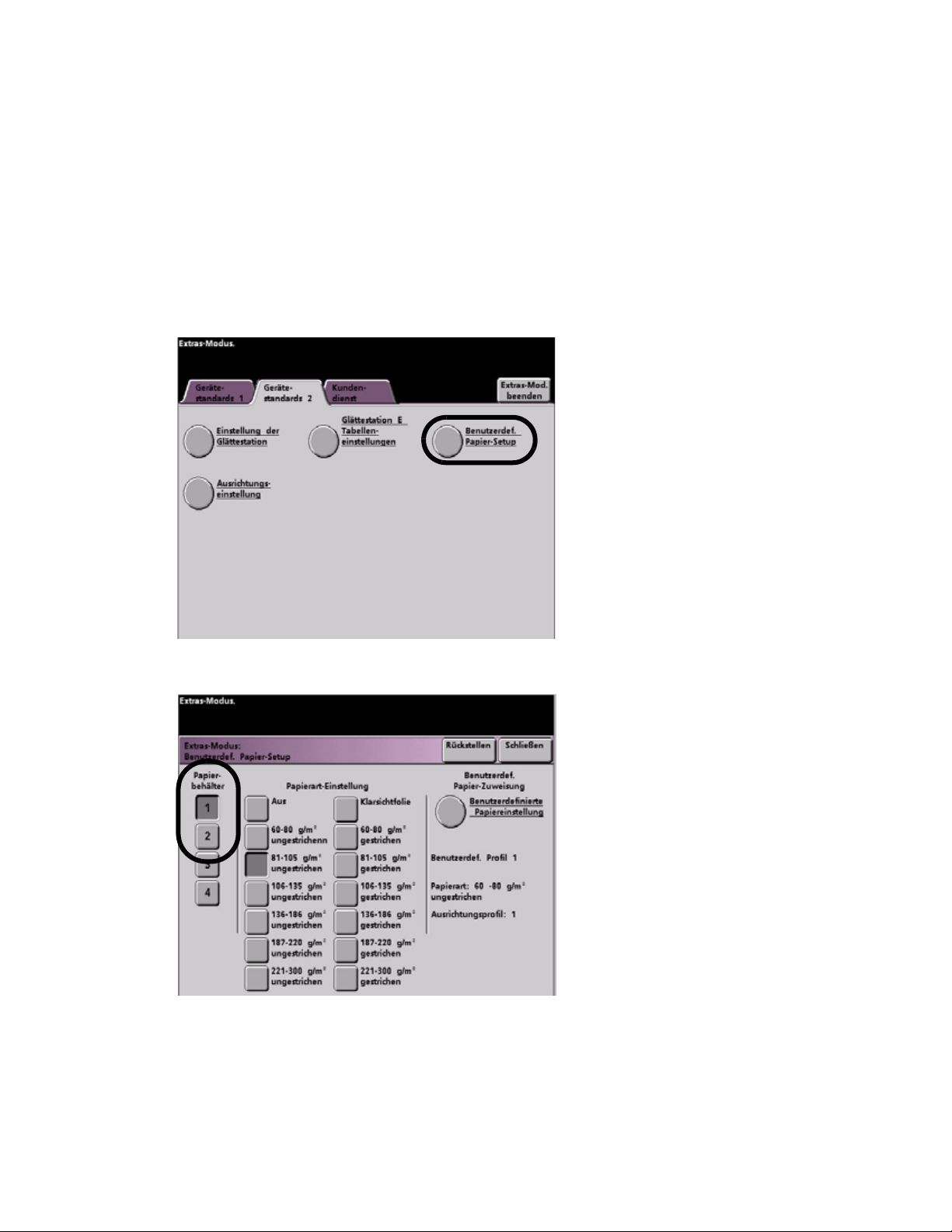

Zugang zur Funktion Benutzerdef. Papier-Setup . . . . . . . . . . . . . . . . . . . 1-29

Den spezifischen Papierbehälter und die Optionen

für die Materialart-Voreinstellung auswählen . . . . . . . . . . . . . . . . . . . . . . 1-30

Option Benutzerdef. Papiereinstellung wählen. . . . . . . . . . . . . . . . . . . . . 1-32

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-19

Systemhandbuch i

Inhaltsverzeichnis DocuColor 7002/8002

Ein Profil für Benutzerdef. Papier-Setup wählen. . . . . . . . . . . . . . . . . . . . . 1-32

Grundbereich für die Materialart. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-34

2. ÜTR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-34

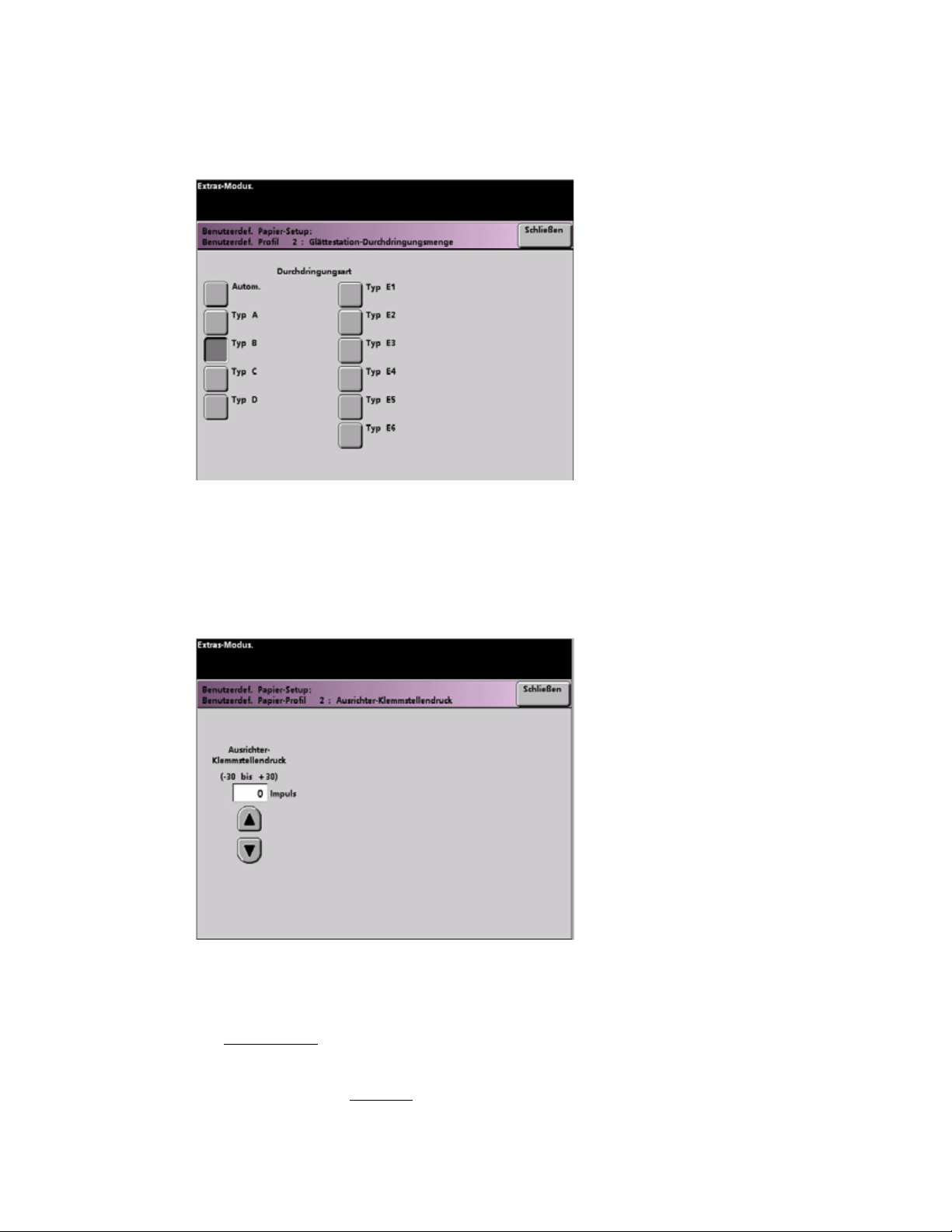

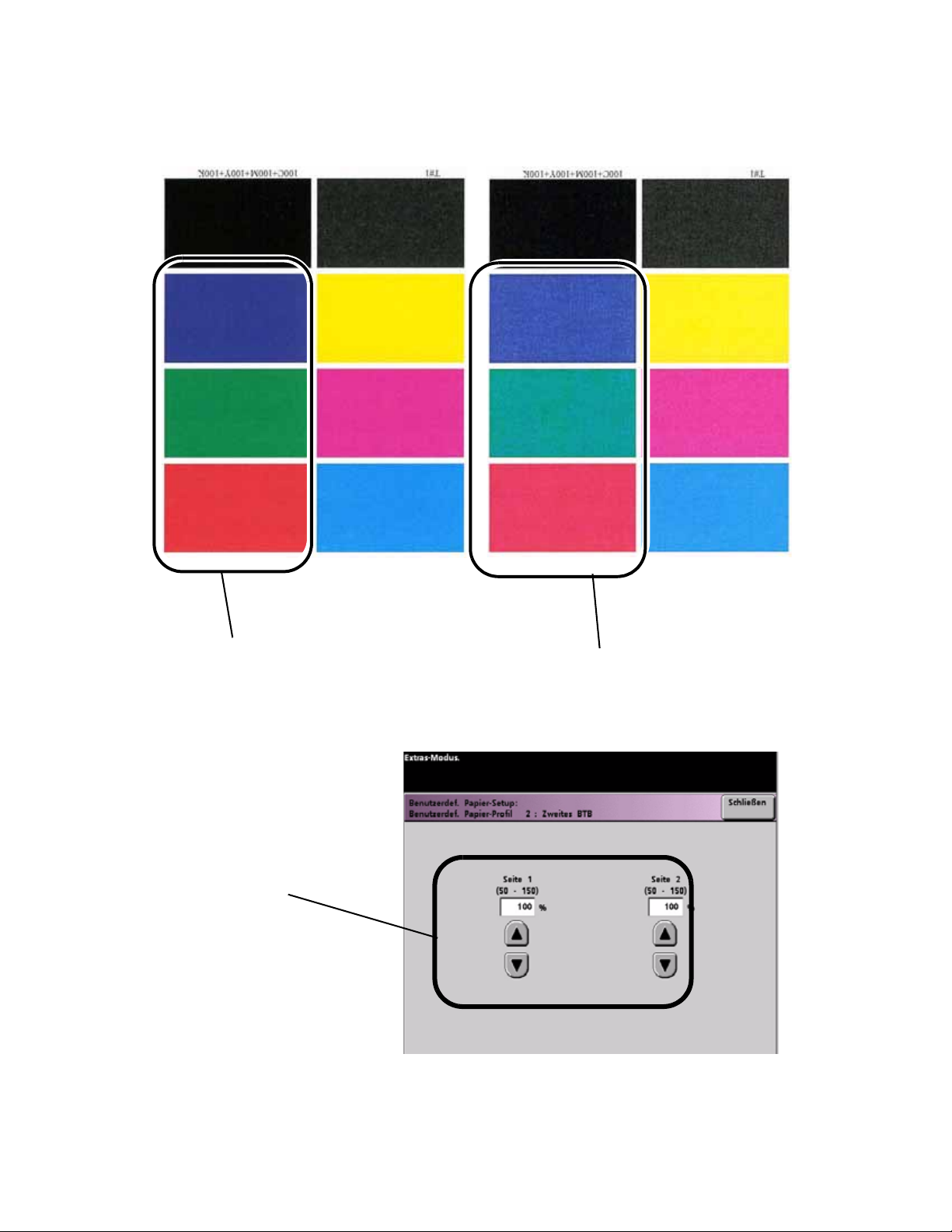

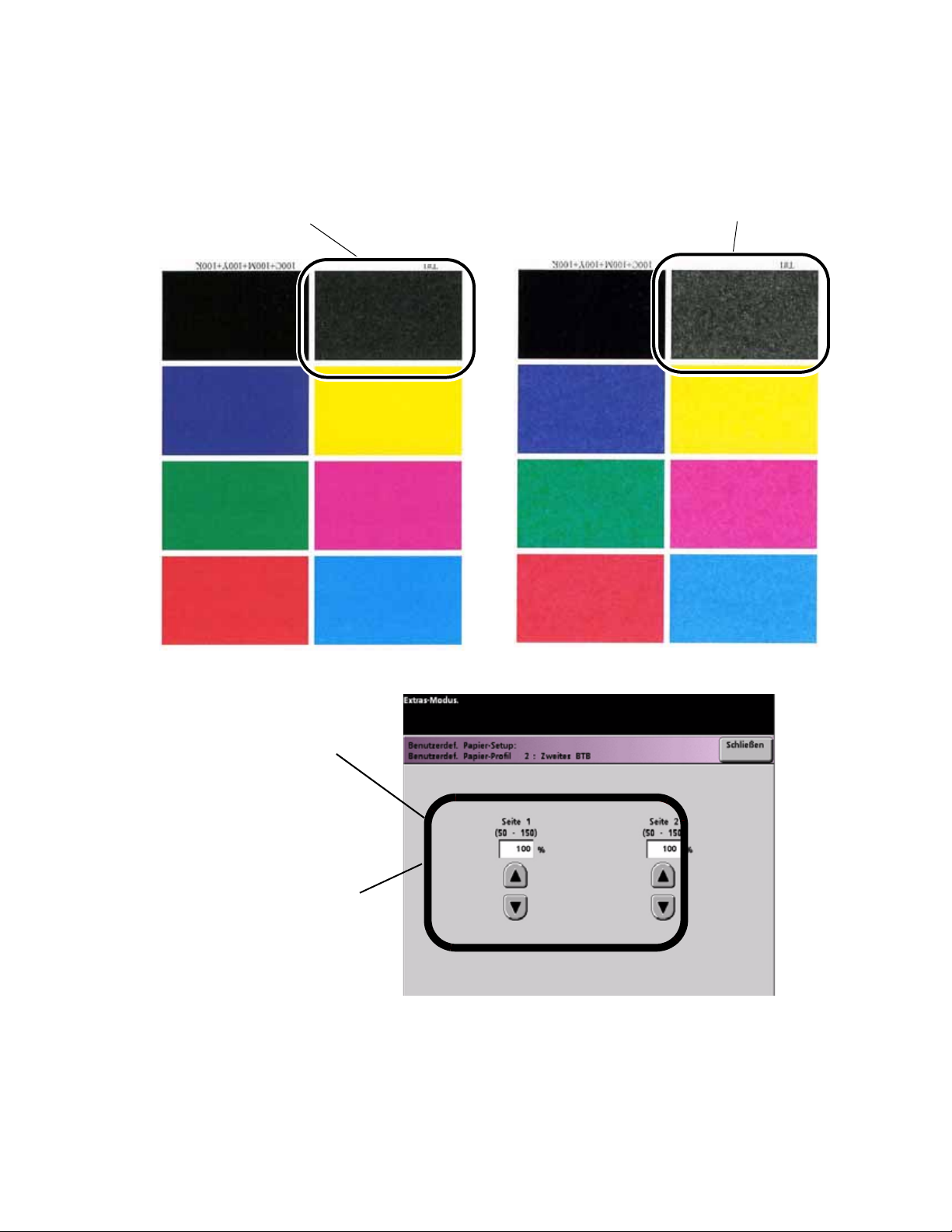

Druckeinstellung für die Glättestation . . . . . . . . . . . . . . . . . . . . . . . . . . 1-37

Ausrichter-Klemmstellendruck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-37

Auswahl der Behältergebläse-Einstellung. . . . . . . . . . . . . . . . . . . . . . . 1-38

Ausrichtungsprofil auswählen (bei Bedarf) . . . . . . . . . . . . . . . . . . . . . . . . . 1-39

Papierbehälter füllen und einen Testdruck erstellen . . . . . . . . . . . . . . . . . 1-39

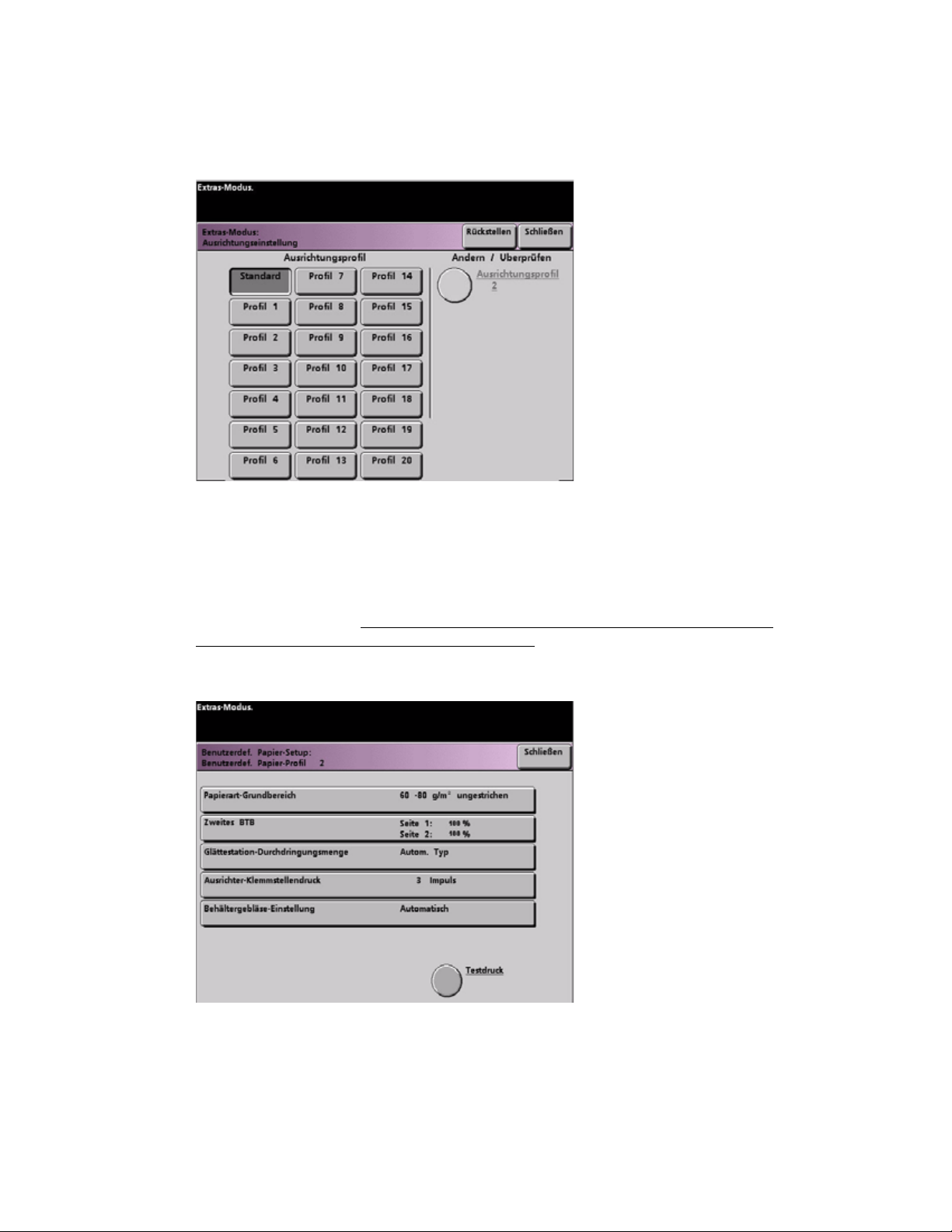

Ausrichtungsprofil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-41

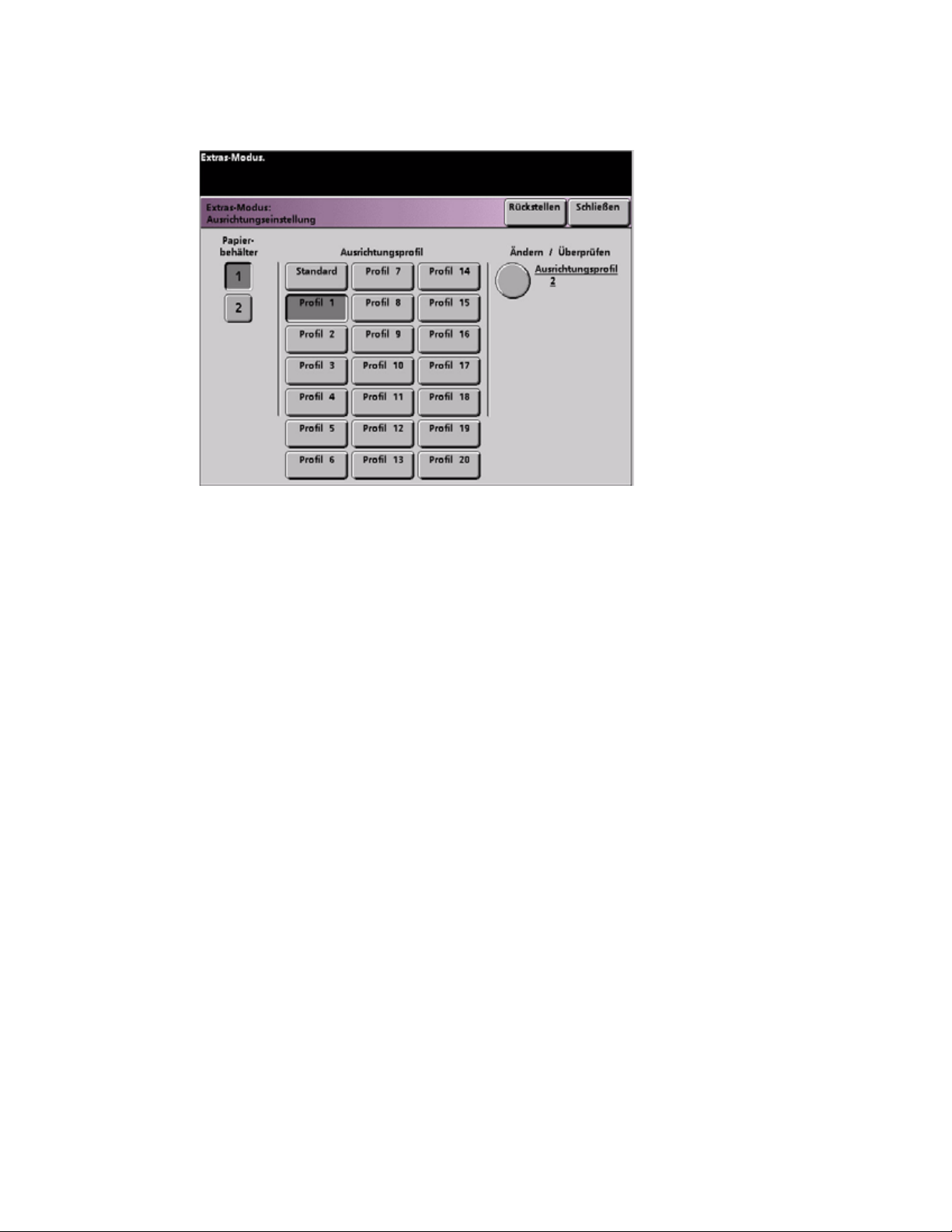

Zugang zur Funktion Ausrichtungseinstellung . . . . . . . . . . . . . . . . . . . . . . 1-42

Papierbehälter und eine Profilnummer auswählen . . . . . . . . . . . . . . . . . . 1-43

Ausrichtungsprofil-Schaltfläche wählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-44

Testdruck erstelle

Eine Ausrichtungseinstellung-Funktion auswählen . . . . . . . . . . . . . . . . . . 1-45

Vorderkantenausrichtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-45

Seiten-Positionierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-46

Lotrechte Einstellung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-46

Seiten-Schieflauf. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-47

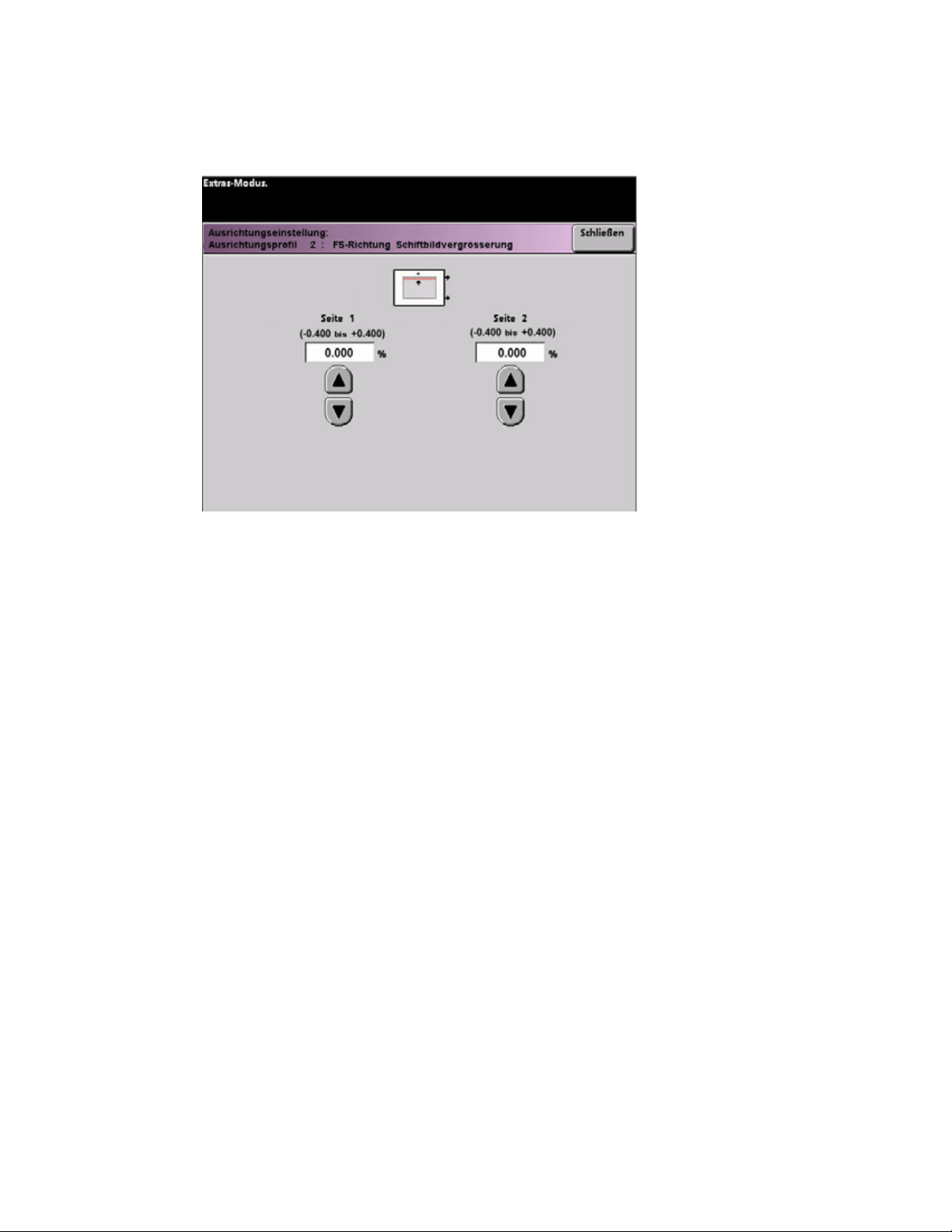

FS-Richtung Schriftbildvergrößerung . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-48

SS-Richtung Schriftbildvergrößerung . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-49

Weitere Testdrucke erstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-50

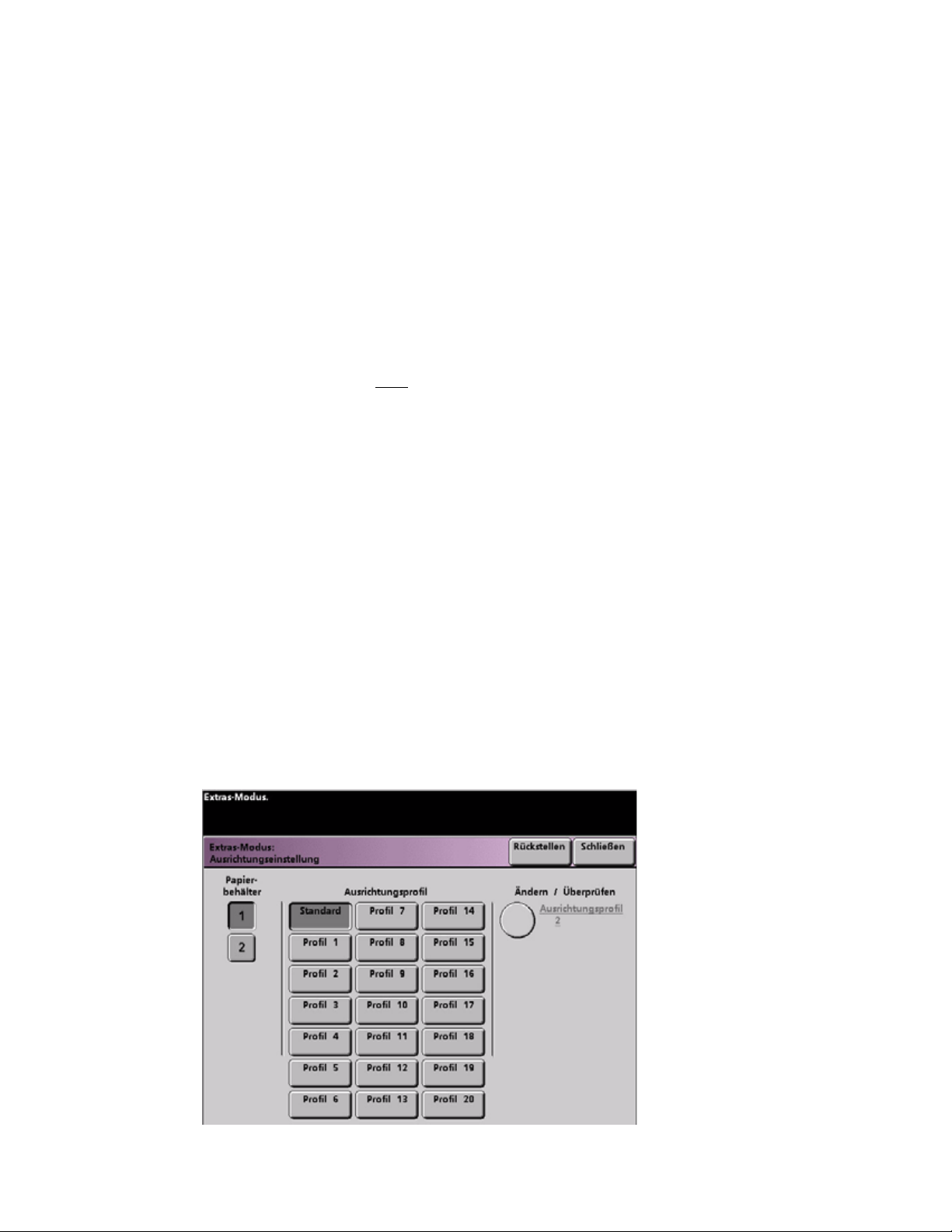

Deaktivierung eines Ausrichtungsprofils . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-51

Profil Endbearbeitungsmodul (DFA-Gerät) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-52

n . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-44

2. Kostenzählerverwaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-1

Übersicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

Initialisierung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

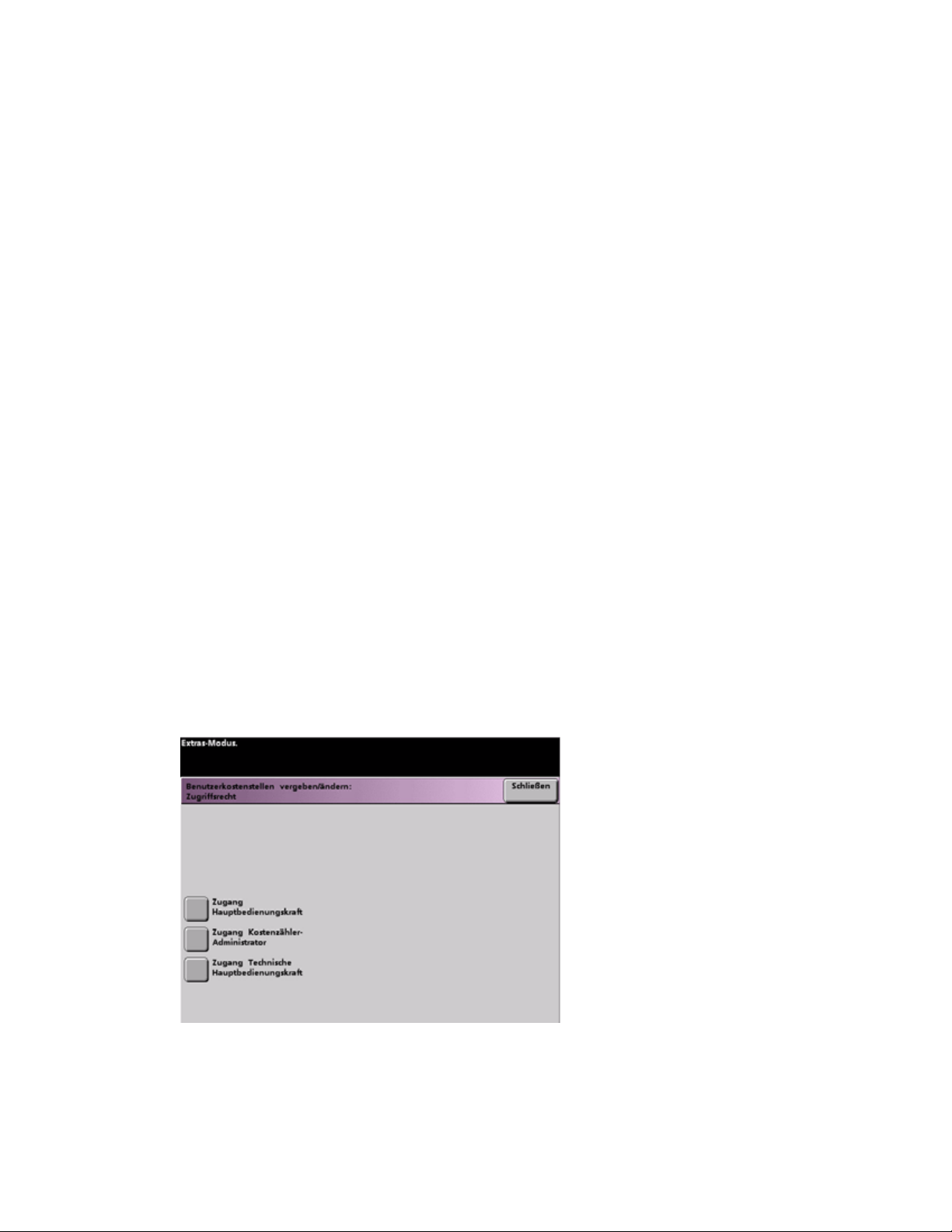

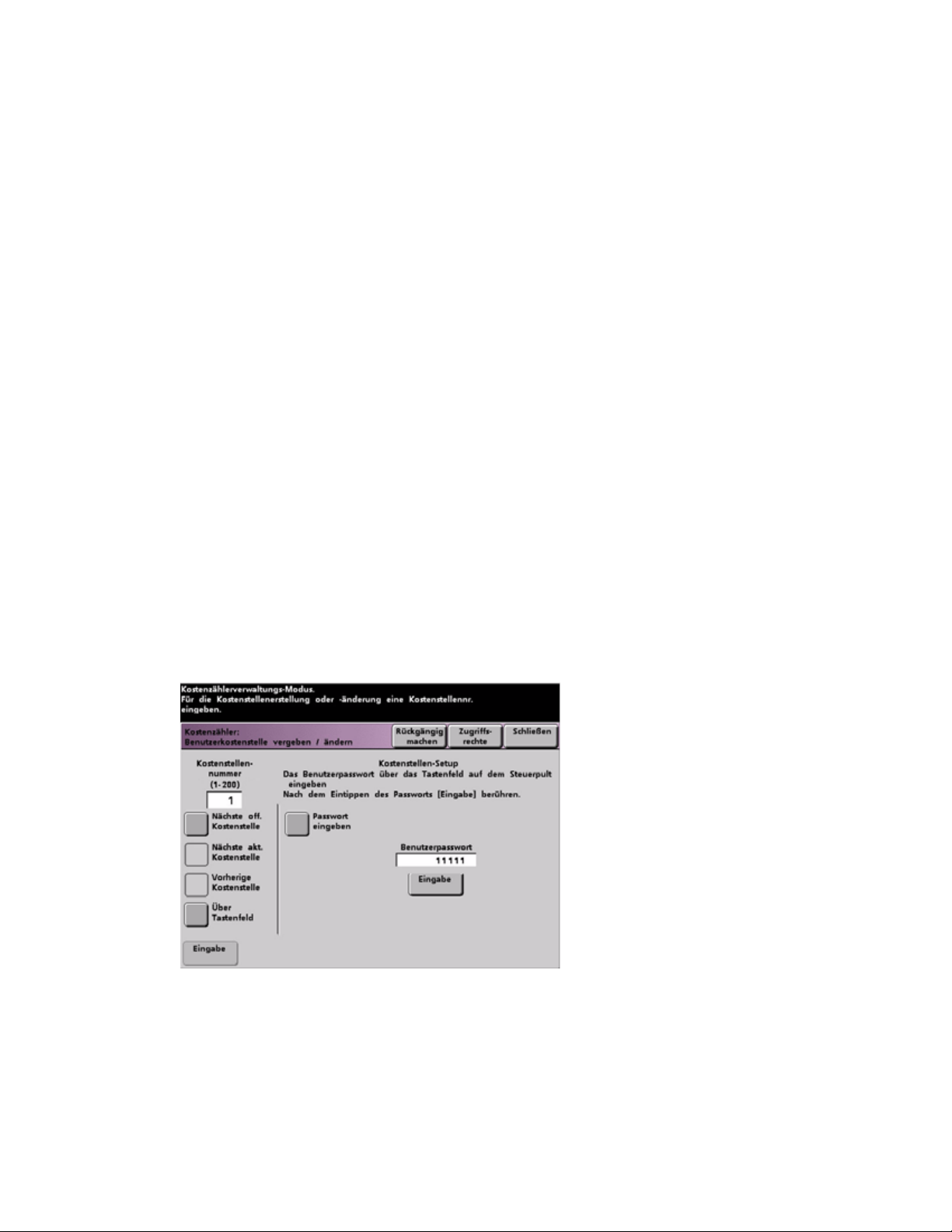

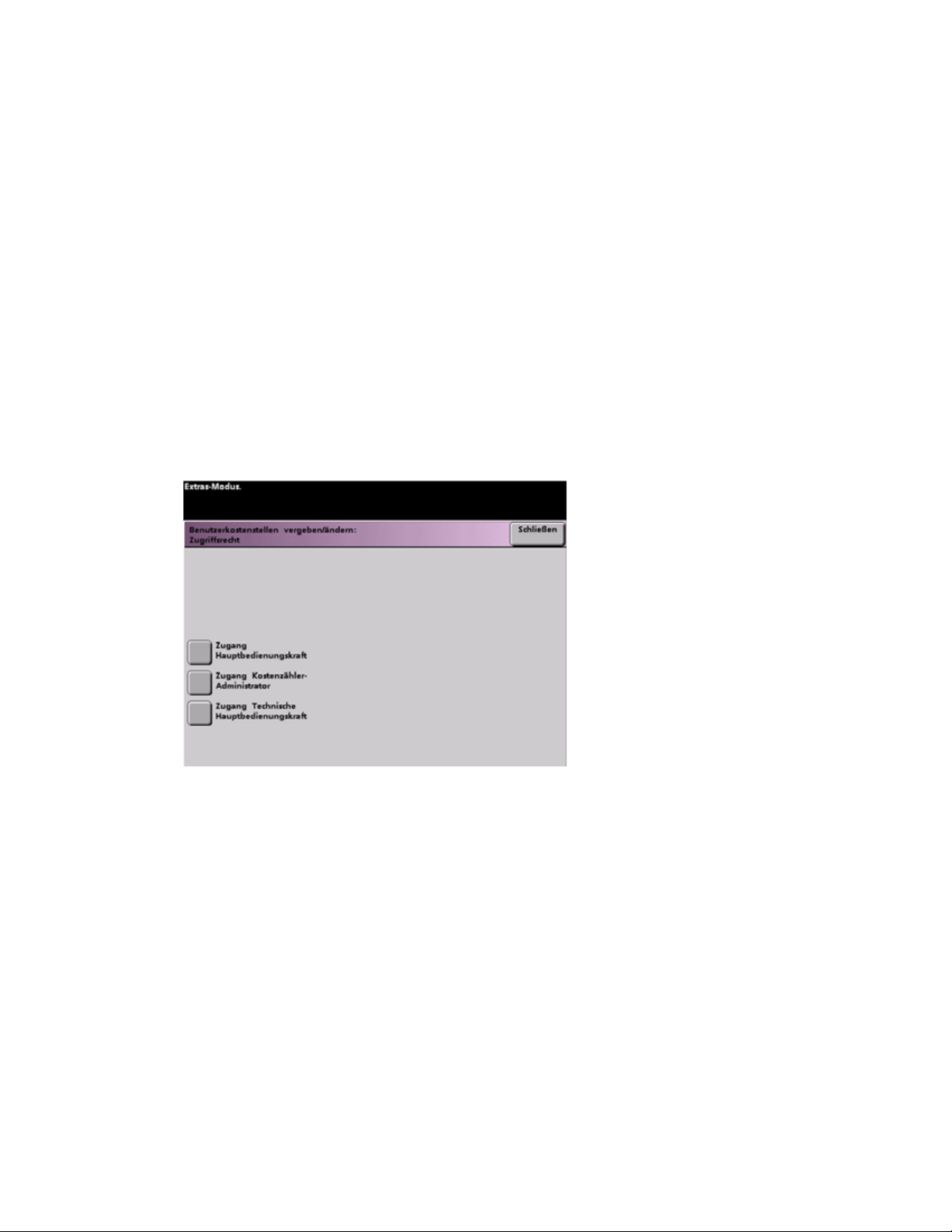

Benutzerkostenstellen vergeben/ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

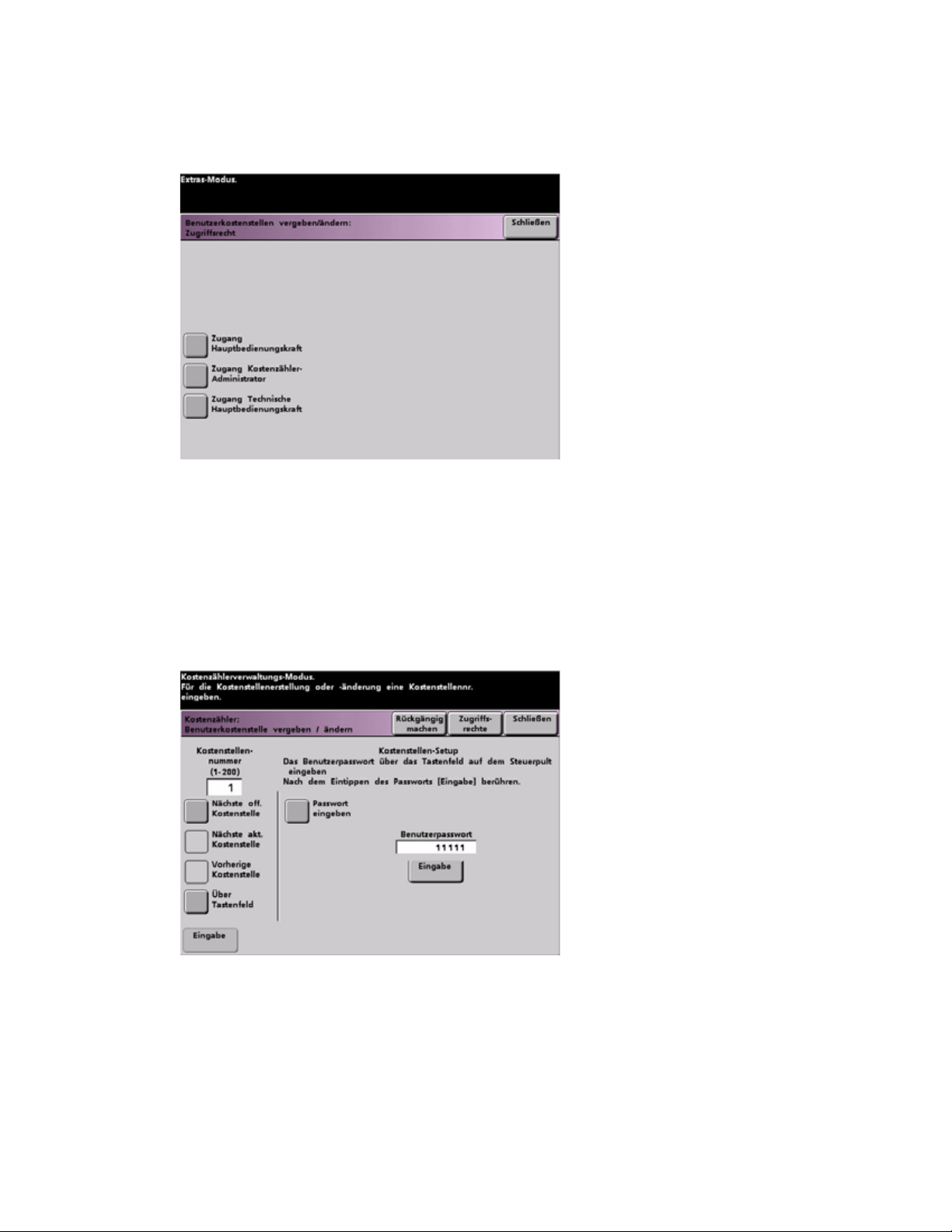

Erstellen einer Benutzerkostenstelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

Ändern einer Benutzerkostenstelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

Passwort für Extras-Modus ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

Passwort für Kostenzählerverwaltung einrichten . . . . . . . . . . . . . . . . . . . . . . . . 2-6

Druckauftragskostenstelle überprüfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

3. Tabellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-1

Einstellungen für Tabelle E: Typ E1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1

Einstellungen für Tabelle E: Typ E2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

Einstellungen für Tabelle E: Typ E3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

Einstellungen für Tabelle E: Typ E4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

Einstellungen für Tabelle E: Typ E5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5

Einstellungen für Tabelle E: Typ E6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6

Einstellung des benutzerdefinierten Papier-Setups, Tabelle 1 . . . . . . . . . . . . . . . . . 3-7

Einstellung des benutzerdefinierten Papier-Setups, Tabelle 2 . . . . . . . . . . . . . . . . . 3-8

Einstellung des benutzerdefinierten Papier-Setups, Tabelle 3 . . . . . . . . . . . . . . . . . 3-9

Einstellung des benutzerdefinierten Papier-Setups, Tabelle 4 . . . . . . . . . . . . . . . . 3-10

Profil-Ausrichtungsanpassung, Tabelle 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11

Profil-Ausrichtungsanpassung, Tabelle 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12

Profil-Ausrichtungsanpassung, Tabelle 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13

Profil-Ausrichtungsanpassung, Tabelle 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14

ii Systemhandbuch

Extras-Modus

Übersicht

Im Extras-Modus werden die Standardeinstellungen für die digitale Presse an die individuellen Anforderungen angepasst. Es stehen verschiedene Einstellungen zur Verfügung, wie z. B. der Anfangsbildschirm beim Einschalten des Geräts, die Anzeigesprache des Touchscreens, in den Behältern zu verwendende Sondermaterialien, Zähler und akustische Signale, Standardeinstellungen für die Scannerfunktion, Einstellungen zur Bildqualität, usw.

Extras-Modus aufrufen und beenden

Tipp

Für den Extras-Modus ist folgendes zu berücksichtigen:

• Der Extras-Modus kann erst aufgerufen werden, nachdem der aktive Druckauftrag abgeschlossen ist.

• Ist der Extras-Modus aktiv, können Druckaufträge zwar in die Warteschlange eingereiht, nicht jedoch verarbeitet werden.

• Der Extras-Modus kann nicht aufgerufen werden, solange ein Geräteproblem besteht.

• Der Extras-Modus kann nicht aufgerufen werden, wenn ein Auftrag über die Pause-Taste auf dem Steuerpult angehalten wurde. Sobald der betreffende Auftrag abgeschlossen ist, ist der Zugriff auf den Extras-Modus möglich.

Folgendes Verfahren zum Aufrufen und Beenden des Extras-Modus verwenden:

1. Die Taste Zugriff auf dem Steuerpult drücken. Der Bildschirm Passwort wird eingeblendet.

2. Das Passwort für den Extras-Modus eingeben.

Das Standardpasswort ist 11111.

Systemhandbuch 1-1

Extras-Modus DocuColor 7002/8002

Aus Sicherheitsgründen werden bei der Eingabe nur Sternchen (*) angezeigt.

3. Die Schaltfläche Eingabe berühren.

Der Bildschirm Übersicht-Optionen wird eingeblendet.

Hinweis

Das Zugriffspasswort sollte sofort nach der Installation des Geräts geändert werden, um Unbefugten keinen Zugriff zu gewähren. Das Verfahren zum Ändern des Passworts wird in Kapitel 2 beschrieben.

4. Die Schaltfläche Übersicht-Extras berühren; dies öffnet den Extras-Modus.

5. Die Schaltfläche Extras-Mod. beenden berühren, um den Extras-Modus zu verlassen.

Navigieren im Extras-Modus

Die folgende Tabelle enthält Erläuterungen zum Benutzen der einzelnen Schaltflächen des Extras-Modus.

Schaltfläche Bedeutung

eingesehen werden.

Eingabe Speichert die auf dem Bildschirm vorgenommenen Änderungen.

Systemstandard Setzt die Einstellungen auf dem betreffenden Bildschirm auf die

Werksvorgaben zurück.

Schließen Schließt den aktuellen Bildschirm und ruft den vorherigen

Bildschirm auf.

Aus Deaktiviert die betreffende Funktion.

Zurückstellen Setzt die Einstellungen auf dem betreffenden Bildschirm auf die

Werte zurück, die beim Aufrufen des Bildschirms aktiv waren.

Abbrechen Bricht die Eingabe ab, ohne Änderungen zu speichern.

Extras-Mod. beenden Beendet den Extras-Modus.

Hinweis

Im Extras-Modus vorgenommene Änderungen der Standardeinstellungen werden nach Beenden des Extras-Modus wirksam.

1-2 Systemhandbuch

DocuColor 7002/8002 Extras-Modus

Gerätestandards

Zwei Bildschirme Gerätestandards können zum Ändern von Standardeinstellungen verwendet werden. Jede der in der nachfolgenden Abbildung angezeigten Funktionen wird in diesem Kapitel beschrieben.

Hinweis

Das Register “Kundendienst“ steht nicht zur Verfügung.

Systemhandbuch 1-3

Extras-Modus DocuColor 7002/8002

Gerätestandards 1

In diesem Abschnitt werden die unter Gerätestandards 1 zur Verfügung stehenden Funktionen beschrieben. Diese sind (siehe Abbildung):

Die auf den folgenden Seiten beschriebenen Standardverfahren zur Einstellung von Funktionen sind über den Bildschirm Gerätestandards 1 zugänglich.

Hinweis

Die Funktion D-MAX Setup ist möglicherweise auf der DocuColor 7002/8002 wählbar. Diese Funktion ist jedoch nur

für den Xerox-Kundendienst und nicht für den Kunden gedacht.

Einführungsbildschirm

Auf dem ersten Bildschirm den Bildschirm wählen, der beim Anschalten des Geräts angezeigt werden soll. Zwei Bildschirme stehen zur Auswahl:

• Auftragsstatus

•Gerätestatus

Hinweis

Die werkseitige Standardeinstellung ist Gerätestatus.

1-4 Systemhandbuch

DocuColor 7002/8002 Extras-Modus

Das folgende Verfahren verwenden, um den Standardbildschirm zu ändern.

1. Die Schaltfläche Standard-Bildschirm im Bildschirm Gerätestandards 1 berühren. Der Bildschirm Standard-Bildschirm wird eingeblendet.

2. Die Schaltfläche Gerätestatus oder Auftragsstatus berühren.

Bei Auswahl der Option Gerätestatus wird beim Einschalten des Geräts der unten angezeigte Bildschirm eingeblendet.

Systemhandbuch 1-5

Extras-Modus DocuColor 7002/8002

Bei Auswahl der Option Auftragsstatus wird beim Einschalten des Geräts der unten angezeigte Bildschirm eingeblendet. Dieser Bildschirm gibt Auskunft über alle momentan in der Warteschlange befindlichen Aufträge.

Hinweis

Hinweise zu den Bildschirmen Gerätestatus und Auftragsstatus befinden sich im Benutzerhandbuch.

Nichtflüchtiger Speicher (NVM) Schreiben/Lesen

Diese Funktion wird vom Xerox-Kundendienst zum Setzen bestimmter Einstellungen verwendet. Sie kann auch hin und wieder von System-Administratoren verwendet werden.

Diese Funktion wird nur unter bestimmten Umständen und nur von System-Administratoren verwendet. Diese Umstände umfassen:

Sondermaterialeinstellung für gelochtes Papier

Wenn regelmäßig 3-Loch vorgelochtes Papier verwendet wird und ständig zahlreiche Papierstaus auftreten und/oder

Sondermaterialeinstellung für LSZ-Registermaterial

wenn regelmäßig Registermaterial eingesetzt wird und häufig Papierstaus auftreten.

1-6 Systemhandbuch

DocuColor 7002/8002 Extras-Modus

Aktivierung von druckempfindlichem Durchschreibepapier

• Druckempfindliche Durchschreibepapiere werden mit mehreren Lagen gestrichen, die die Übertragung des Bildes durch das Formular fördern und die Trennung der mit einem speziellen Klebstoff zusammen gehaltenen Formularseiten ermöglichen. Jeder Hersteller von xerografischem druckempfindlichem Durchschreibepapier setzt eigene Chemikalien ein, daher ist das folgende Verfahren zum Aktivieren dieser Funktion am besten für Xerox Premium Digital Carbonless Paper geeignet.

• Zur Verhütung von Problemen beim Einsatz von druckempfindlichem Durchschreibepapier kann die entsprechende Funktion mittels der NVM Lese/Schreibfunktion eingeschaltet werden.

Wenn eine der oben angeführten Bedingungen in der jeweiligen Umgebung auftritt, kann die Funktion Nichtflüchtiger Speicher (NVM) Lesen/Schreiben zum Einschalten einer Funktion verwendet werden.

VORSICHT

Nur die in diesem Verfahren beschriebenen Zahlen in diesem Bildschirm eingeben. Durch Eingabe und Speichern von anderen Zahlen als den hier vorgegebenen können evtl. Systemeinstellungen geändert werden, die nur durch einen Wartungsbesuch durch den Xerox-Kundendiensttechniker korrigiert werden können.

Zum Ein

1. Im Bildschirm Nichtflüchtiger Speicher (NVM) Lesen/Schreiben über das numerische

2. Nach dem Eingeben der gewünschten Leitfaden-Nr. die Schaltfläche Starten auf dem

schalten einer Funktion sind folgende Schritte auszuführen:

Tastenfeld des Steuerpults die Leitfaden-Nummer eingeben:

• Die Leitfaden-Nr. für Sondermaterialeinstellung für gelochtes Papier ist 700 545.

• Die Leitfaden-Nr. für Sondermaterialeinstellung für LSZ-Registermaterial ist 700 546.

• Die Leitfaden-Nr. für Aktivierung von druckempfindlichem Durchschreibepapier ist 700-920.

Hinweis

Zur Veranschaulichung dieses Verfahrens werden mittels der folgenden Bildschirmabbildungen Leitfaden-Nr., aktueller Wert und neuer Wert für Sondermaterialeinstellung für gelochtes Papier gezeigt. Die Zahlen für aktuellen Wert und neuen Wert sind abhängig von der eingegebenen Leitfaden-Nr.

Steuerpult drücken. Die Benutzeroberfläche zeigt folgenden Bildschirm an:

Systemhandbuch 1-7

Extras-Modus DocuColor 7002/8002

3. Zum Einschalten einer Funktion wird die entsprechende Schaltfläche auf dem Steuerpult gedrückt:

• Für die Sondermaterialeinstellung für gelochtes Papier

• Für die Sondermaterialeinstellung für LSZ-Registermaterial

• Für druckempfindliches Durchschreibepapier

1 drücken.

, 0 drücken.

1 drücken.

4. Nach dem Eingeben der neuen Wert-Nr. die SchaltflächeStarten drücken. Die Benutzeroberfläche zeigt folgenden Bildschirm an:

5. Zum Speichern der neuen Einstellung und Schließen des Fensters die Schaltfläche

Schließen

berühren.

6. Den Extras-Modus verlassen und den Druckauftrag durchführen.

Tipp

Wenn der Druckauftrag beendet ist, zum Extras-Modus, NVM Schreiben/Lesen, zurückkehren und die aktuelle Funktion abschalten

. Die in diesem Verfahren besprochenen

Schritte ausführen und diese Einstellungen für den neuen Wert verwenden:

• Zum Ausschalten der Sondermaterialeinstellung für gelochtes Papier

• Zum Ausschalten der Sondermaterialeinstellung für LSZ-Registermaterial

• Zum Ausschalten von druckempfindlichem Durchschreibepapier

1000 eingeben.

0 eingeben.

Tipp

Zur Verhütung von Papierstaus bei anderen Bedruckstofftypen als den in diesem Verfahren erwähnten, muss die Funktion 'NVM Lesen/Schreiben' ausgeschaltet werden, bevor andere Druckaufträge ausgeführt werden können.

1-8 Systemhandbuch

DocuColor 7002/8002 Extras-Modus

Behälterpriorität

Die Prioritätsreihenfolge für alle Behälter auswählen. Wenn die automatische Behälterwahl aktiviert ist und jeder Papierbehälter Papier desselben Formats und Gewichts enthält, zieht der Drucker Papier aus dem Behälter mit der Priorität 1 ein. Ist Behälter 1 leer, wird automatisch aus Behälter 2 eingezogen usw.

Das folgende Verfahren verwenden, um die Behälterpriorität einzustellen.

1. Die Schaltfläche Behälterpriorität auf dem Bildschirm Gerätestandards 1 berühren. Der Bildschirm Behälterpriorität wird eingeblendet.

2. Die gewünschte Prioritätsschaltfläche in der Spalte Priorität berühren.

3. Die Schaltfläche des Papierbehälters berühren, der diese Priorität haben soll. Die Nummer des ausgewählten Papierbehälters wird neben der entsprechenden Prioritätsschaltfläche angezeigt.

4. Den Vorgang für alle Prioritäten wiederholen. Papierbehältern kann jeweils nur eine Priorität zugeordnet werden.

5. Die Schaltfläche Schließen berühren, um zum Bildschirm Gerätestandards 1 zurückzukehren. Die Schaltfläche Schließen kann erst gewählt werden, wenn für jede Priorität ein Papierbehälter angegeben wurde.

Systemhandbuch 1-9

Extras-Modus DocuColor 7002/8002

System-Timer

Diese Funktion zum Ändern der Werkseinstellungen für die Gerätetimer verwenden. Auf die Timer wird durch Berühren der Schaltfläche System-Timer auf dem Bildschirm Gerätestandards 1 zugegriffen.

Der Bildschirm System-Timer wird eingeblendet. Hier werden die Zeiten angezeigt, die für die verschiedenen Timer eingestellt wurden. Den gewünschten Timer auswählen.

Energiesparmodus

Dieser Timer legt fest, wie lange das Gerät im Leerlauf bleiben soll, bis es in den EnergiesparModus geschaltet wird. Der Timer wird aktiviert, wenn sämtliche Druckaufträge abgeschlossen sind und die Warteschlange leer ist.

Das Gerät schaltet automatisch in den Normalbetrieb zurück, sobald ein Druckauftrag in der Warteschlange eintrifft oder wenn auf dem Steuerpult eine Schaltfläche gedrückt wird.

1. Die Schaltfläche Energiesparmodus im Bildschirm System-Timer berühren.

2. Die Zeit mittels der Aufwärts- und Abwärtspfeiltasten ändern. Es können 1 bis 240 Minuten angegeben werden.

1-10 Systemhandbuch

DocuColor 7002/8002 Extras-Modus

Soll die Systemstandardzeit von fünfzehn Minuten verwendet werden, die Schaltfläche System-Standard berühren.

3. Die Schaltfläche Eingabe auf dem Bildschirm berühren, um die neue Zeit an das System zu übermitteln.

4. Die Schaltfläche Schließen berühren, um zum Bildschirm Gerätestandards 1 zurückzukehren oder die Einstellungen eines anderen Timers zu ändern.

Bildschirmschoner

Diese Funktion erlaubt es, nach einer bestimmten Zeit im Leerlauf einen Bildschirmschoner zu aktivieren, um eine Beschädigung des Monitors zu verhindern.

1. Die Schaltfläche Bildschirmschoner im Bildschirm System-Timer berühren.

2. Die Zeit mittels der Aufwärts- und Abwärtspfeiltasten ändern. Es können 10 bis 60 Minuten angegeben werden.

Soll die Systemstandardzeit von zehn Minuten verwendet werden, die Schaltfläche System-Standard berühren.

3. Die Schaltfläche Eingabe auf dem Bildschirm berühren, um die neue Zeit an das System zu übermitteln.

4. Die Schaltfläche Schließen berühren, um zum Bildschirm Gerätestandards 1 zurückzukehren oder die Einstellungen eines anderen Timers zu ändern.

Systemhandbuch 1-11

Extras-Modus DocuColor 7002/8002

Auftragsverteilung

Diese Funktion erlaubt es, eine Zeitspanne von sieben Sekunden zwischen zwei Druckaufträgen einzufügen, um z. B. fertig gestellte Drucksätze aus einem Endverarbeitungsgerät entnehmen zu können.

1. Die Schaltfläche Auftragsabstand im Bildschirm System-Timer berühren.

2. Die Schaltfläche 7 Sekunden oder die Schaltfläche Aus berühren, um den Abstand zu aktivieren bzw. zu deaktivieren.

3. Die Schaltfläche Schließen berühren, um zum Bildschirm Gerätestandards 1 zurückzukehren oder die Einstellungen eines anderen Timers zu ändern.

1-12 Systemhandbuch

DocuColor 7002/8002 Extras-Modus

Extras AUS

Diese Funktion erlaubt es, den Extras-Modus nach einer bestimmten Zeit im Leerlauf automatisch zu beenden.

Tipp

Während der Extras-Modus aktiv ist, können über das Netzwerk gesendete Aufträge zwar in die Warteschlange übermittelt, nicht jedoch gedruckt werden.

1. Die Schaltfläche Extras - Aus im Bildschirm System-Timer berühren.

2. Über die Aufwärts- oder Abwärts-Pfeilschaltflächen die Einstellung für diesen Timer ändern. Es können 10 bis 60 Minuten angegeben werden.

Soll die Systemstandardzeit von zehn Minuten verwendet werden, die Schaltfläche System-Standard berühren.

3. Die Schaltfläche Eingabe auf dem Bildschirm berühren, um die neue Zeit an das System zu übermitteln.

4. Die Schaltfläche Schließen berühren, um zum Bildschirm Gerätestandards 1 zurückzukehren oder die Einstellungen eines anderen Timers zu ändern.

Systemhandbuch 1-13

Extras-Modus DocuColor 7002/8002

Druck autom. wieder aufnehmen

Mit dieser Funktion wird ein Auftrag automatisch neu gestartet, nachdem ein Fehler behoben wurde und wenn ein über das Netzwerk empfangener Auftrag auf eine Bedienereingabe wartet.

1. Die Schaltfläche Druck autom. wieder aufnehmen im Bildschirm System-Timer berühren.

2. Die Zeit mittels der Aufwärts- und Abwärtspfeiltasten ändern. Es können 1 bis 10 Minuten angegeben werden.

Soll die Systemstandardzeit von zwei Minuten verwendet werden, die Schaltfläche System-Standard berühren.

3. Die Schaltfläche Eingabe auf dem Bildschirm berühren, um die neue Zeit an das System zu übermitteln.

4. Die Schaltfläche Schließen berühren, um zum Bildschirm Gerätestandards 1 zurückzukehren oder die Einstellungen eines anderen Timers zu ändern.

1-14 Systemhandbuch

DocuColor 7002/8002 Extras-Modus

Automatische Wiederaufnahme nach Pause

Mit dieser Funktion wird festgelegt, wann ein Auftrag automatisch fortgesetzt wird, nachdem die Pause-Taste auf dem Steuerpult gedrückt wurde und der Auftrag auf eine Benutzereingabe wartet.

1. Die Schaltfläche Stopp autom. wieder aufnehmen im Bildschirm System-Timer berühren.

2. Die Zeit mittels der Aufwärts- und Abwärtspfeiltasten ändern. Es können 1 bis 10 Minuten angegeben werden.

Soll die Systemstandardzeit von zwei Minuten verwendet werden, die Schaltfläche System-Standard berühren.

3. Die Schaltfläche Eingabe auf dem Bildschirm berühren, um die neue Zeit an das System zu übermitteln.

4. Die Schaltfläche Schließen berühren, um zum Bildschirm Gerätestandards 1 zurückzukehren oder die Einstellungen eines anderen Timers zu ändern.

Systemhandbuch 1-15

Extras-Modus DocuColor 7002/8002

Automatische Wiederaufnahme nach Halten

Mit dieser Funktion wird automatisch der nächste Auftrag in der Warteschlange aufgerufen, wenn der Auftrag, der gerade gedruckt wird, auf eine Benutzereingabe wartet, um einen Fehler zu beheben.

1. Die Schaltfläche Halten autom. wieder aufnehmen im Bildschirm System-Timer berühren.

2. Die Zeit mittels der Aufwärts- und Abwärtspfeiltasten ändern. Es können 1 bis 10 Minuten angegeben werden.

Soll die Systemstandardzeit von zwei Minuten verwendet werden, die Schaltfläche System-Standard berühren.

3. Die Schaltfläche Eingabe auf dem Bildschirm berühren, um die neue Zeit an das System zu übermitteln.

4. Die Schaltfläche Schließen berühren, um zum Bildschirm Gerätestandards 1 zurückzukehren oder die Einstellungen eines anderen Timers zu ändern.

1-16 Systemhandbuch

DocuColor 7002/8002 Extras-Modus

Akustische Signale

Auf diesem Gerät können drei Signalarten aktiviert bzw. deaktiviert werden. Die folgende Tabelle gibt nähere Auskunft.

Signal Bedeutung

Warnton Dieser Ton wird ausgegeben, wenn eine nicht verfügbare

Schaltfläche oder Taste berührt bzw. gedrückt wurde.

Tastenwählton Dieser Ton wird ausgegeben, wenn eine verfügbare

Schaltfläche oder Taste berührt bzw. gedrückt wurde.

Störungston Dieser Signalton wird beim Auftreten einer Gerätestörung

ausgegeben.

Jeder dieser Töne kann deaktiviert oder auf Laut, Normal oder Leise eingestellt werden. Die werkseitige Standardeinstellung ist Normal.

1. Die Schaltfläche Akustische Signale auf dem Bildschirm Gerätestandards 1 berühren.

2. Die gewünschte Schaltfläche für die Lautstärkeneinstellung der einzelnen Töne berühren. Soll ein Ton deaktiviert werden, die Schaltfläche Aus für diesen Ton berühren.

3. Die Schaltfläche Zurücksetzen berühren, um die werkseitigen Voreinstellungen für die Signaltöne wiederherzustellen.

4. Die Schaltfläche Schließen berühren, um zum Bildschirm Gerätestandards 1 zurückzukehren.

Systemhandbuch 1-17

Extras-Modus DocuColor 7002/8002

Produktivitätseinstellung

Die Produktivität des Gerätes steht mit der Materialausgabegeschwindigkeit in Verbindung, gemessen in Seiten/Minute (S/Min). Die kontinuierliche Geschwindigkeit hängt vom Materialformat und -gewicht, sowie von der Fixierertemperatur ab.

Diese Funktion erlaubt die Optimierung der Durchsatzgeschwindigkeit für die am häufigsten verwendete Materialart. Optionen für Produktivitätseinstellungen werden in der folgenden Abbildung illustriert:

Einzelpapiergewicht

Diese Einstellung optimiert die Ausgabegeschwindigkeit für dünne oder dicke Materialien, gemäß des für den Behälter eingestellten Gewichtsbereichs.

Gemischte Papiergewichte

Diese Einstellung optimiert die Durchsatzgeschwindigkeit von Aufträgen mit gemischten Papiersorten aus verschiedenen Behältern.

Alle Gewichte - Nenndrehzahl

Mit dieser Einstellung können alle Druckaufträge bei gleicher oder NennDurchsatzgeschwindigkeit unabhängig vom Gewicht ausgeführt werden. Das digitale Drucksystem produziert/druckt Bilder mit reduziertem Glanz in der Ausgabe.

Produktivitätstabellen

Die folgenden Produktivitätstabellen führen die verschiedenen Materialgewichte und -formate und deren zugehörige Geschwindigkeiten für einseitige und zweiseitige Ausgabe auf. Jede Tabelle gibt die Druckgeschwindigkeitsparameter für beide Produktivitätseinstellungen an.

1-18 Systemhandbuch

DocuColor 7002/8002 Extras-Modus

Einzelpapiergewicht

Modus Einzelpapiergewicht

Papiergewicht

Materialformat

(Zufuhrlänge) [mm]

Druckgeschwindigkeit

der DocuColor 8002

Druckgeschwindigkeit

der DocuColor 7002

Min. Max Einseitig Zweiseitig Einseitig Zweiseitig

60 - 80 g/m² 182,0 216,0 80 40 70 35

216,1 297,0 60 30 60 30

297,1 458,0 40 20 35 17,5

458,1 488,0 30 15 30 15

81 - 105 g/m² 182,0 216,0 80 40 70 35

216,1 297,0 60 30 60 30

297,1 458,0 40 20 35 17,5

458,1 488,0 30 15 30 15

106 - 135 g/m² 182,0 216,0 80 40 70 35

216,1 297,0 60 30 60 30

297,1 458,0 40 20 35 17,5

458,1 488,0 30 15 30 15

136 - 186 g/m² 182,0 216,0 60 30 50 25

216,1 450,0 30 15 25 12,5

450,1 488,0 20 10 15 7,5

187 - 220 g/m² 182,0 216,0 60 30 50 25

216,1 450,0 30 15 25 12,5

450,1 488,0 20 10 15 7,5

221 - 300 g/m² 182,0 216,0 40 20 35 17,5

216,1 280,0 30 15 30 15

280,1 458,0 20 10 15 7,5

458,1 488,0 10 5 10 5

Klarsichtfolie 210,0 216,0 30 - 30 -

Anmerkungen

• Der 2-seitige Druck ist für Klarsichtfolien und Material mit einem Gewicht über 221 g/m² nicht verfügbar.

• Vom zweiten zum ersten Zufuhrmodul ergibt sich keine Produktivitätsverminderung (S/Min).

• Klarsichtfolie ist nur für 1-seitig, A4 LSZ verfügbar.

Systemhandbuch 1-19

Extras-Modus DocuColor 7002/8002

Gemischte Papiergewichte

Modus Gemischte Papiergewichte

Papiergewicht

Materialformat

(Zufuhrlänge) [mm]

Druckgeschwindigkeit

der

DocuColor 8002

Druckgeschwindigkeit

der

DocuColor 7002

Min. Max Einseitig Zweiseitig Einseitig Zweiseitig

60 - 80 g/m² 182,0 216,0 80 40 70 35

216,1 297,0 60 30 60 30

297,1 458,0 40 20 35 17,5

458,1 488,0 30 15 30 15

81 - 105 g/m² 182,0 216,0 80 40 70 35

216,1 297,0 60 30 60 30

297,1 458,0 40 20 35 17,5

458,1 488,0 30 15 30 15

106 - 135 g/m² 182,0 216,0 60 30 60 30

216,1 450,0 30 15 30 15

450,1 488,0 20 10 20 10

136 - 186 g/m² 182,0 216,0 60 30 50 25

216,1 450,0 30 15 25 12,5

450,1 488,0 20 10 15 7,5

187 - 220 g/m² 182,0 216,0 40 20 40 20

216,1 280,0 30 15 30 15

280,1 458,0 20 10 20 10

458,1 488,0 10 5 10 5

221 - 300 g/m² 182,0 216,0 40 20 35 17,5

216,1 280,0 30 15 30 15

280,1 458,0 20 10 15 10

458,1 488,0 10 5 10 5

Klarsichtfolie 210,0 216,0 30 -- 30 --

Anmerkungen

• Der 2-seitige Druck ist für Klarsichtfolien und Material mit einem Gewicht über 221 g/m² nicht verfügbar.

• Vom zweiten zum ersten Zufuhrmodul ergibt sich keine Produktivitätsverminderung (S/Min).

• Klarsichtfolie ist nur für 1-seitig, A4 LSZ verfügbar.

1-20 Systemhandbuch

DocuColor 7002/8002 Extras-Modus

Alle Gewichte - Nenndruckgeschwindigkeit

Alle Gewichte - Nenndruckgeschwindigkeit-Modus

Papiergewicht

Materialformat

(Zufuhrlänge) [mm]

Druckgeschwindigkeit

der DocuColor 8002

(Drucke/Minute)

Druckgeschwindigkei t der DocuColor 7002

(Drucke/Minute)

Min. Max Einseitig Zweiseitig Einseitig Zweiseitig

60 - 80 g/m² 182,0 mm 216,0 mm 80 40 70 35

216,1 mm 297,0 mm 60 30 60 30

297,1 mm 458,0 mm 40 20 35 17,5

458,1 mm 488,0 mm 30 15 30 15

81 - 105 g/m² 182,0 mm 216,0 mm 80 40 70 35

216,1 mm 297,0 mm 60 30 60 30

297,1 mm 458,0 mm 40 20 35 17,5

458,1 mm 488,0 mm 30 15 30 15

106 - 135 g/m² 182,0 mm 216,0 mm 80 40 70 35

216,1 mm 297,0 mm 60 30 60 30

297,1 mm 458,0 mm 40 20 35 17,5

458,1 mm 488,0 mm 30 15 30 15

136 - 186 g/m² 182,0 mm 216,0 mm 80 40 70 35

216,1 mm 297,0 mm 60 30 60 30

297,1 mm 458,0 mm 40 20 35 17,5

458,1 mm 488,0 mm 30 15 30 15

187 - 220 g/m² 182,0 mm 216,0 mm 80 40 70 35

216,1 mm 297,0 mm 60 30 60 30

297,1 mm 458,0 mm 40 20 35 17,5

458,1 mm 488,0 mm 30 15 30 15

221 - 300 g/m² 182,0 mm 216,0 mm 80 40 70 35

216,1 mm 297,0 mm 60 30 60 30

297,1 mm 458,0 mm 40 20 35 17,5

458,1 mm 488,0 mm 30 15 30 15

Klarsichtfolie

(Nur für 1-

seitig, A4 LSZ

verfügbar)

210,0 mm 216,0 mm 30 - 30 -

Anmerkungen

• Der 2-seitige Druck ist für Klarsichtfolien und Material mit einem Gewicht über 221 g/m² nicht verfügbar.

• Vom zweiten zum ersten Zufuhrmodul ergibt sich keine Produktivitätsverminderung (S/Min).

• Klarsichtfolie ist nur für 1-seitig, A4 LSZ verfügbar.

Systemhandbuch 1-21

Extras-Modus DocuColor 7002/8002

Verfahren für die Produktivitätseinstellung

Mit dem folgenden Verfahren die für die jeweilige Umgebung beste Einstellung wählen.

1. Die Schaltfläche Produktivitätseinstellung auf dem Bildschirm Gerätestandards 1 berühren.

2. Die Schaltfläche für die am häufigsten benutzte Materialart wählen, entweder Einzelpapiergewicht,

3. Die Schaltfläche Schließen berühren, um zum Bildschirm Gerätestandards 1 zurückzukehren.

Vermischte Papiergewichte oder Alle Gewichte - Nenndrehzahl.

1-22 Systemhandbuch

DocuColor 7002/8002 Extras-Modus

Autom. Behälterumschaltung

Mit dieser Funktion können die Standardeinstellungen für die folgenden Optionen eingestellt werden:

Standardeinstellung Funktion

Automatische Behälterumschaltung

Autom. Papierwahl Bei Wahl dieser Option kann der Drucker automatisch das für den

Ausgeschlossener Behälter Mit dieser Option können ein oder mehrere bestimmte Behälter

Bei Wahl dieser Option kann der Drucker automatisch einen anderen Behälter wählen, der das benötigte Papier enthält, wenn der angegebene Behälter nicht verwendet werden kann.

Auftrag geeignete Papierformat wählen, ohne dass ein Papierbehälter angegeben werden muss.

ausgewählt werden, die der Drucker ungeachtet der Behälterprioritätseinstellungen umgehen soll.

1. Die Schaltfläche Autom. Behälterumschaltung auf dem Bildschirm Gerätestandards 1 berühren.

2. Die Schaltfläche Aktivieren oder Deaktivieren für die automatische Behälterumschaltung wählen.

3. Die Schaltfläche Aktivieren oder Deaktivieren für die automatische Papierwahl wählen.

4. Soll der Drucker einen oder mehrere Papierbehälter umgehen, die Schaltflächen der entsprechenden Papierbehälter in der Spalte Ausgeschlossener Behälter wählen.

• Soll die Auswahl wieder aufgehoben werden, die entsprechende Schaltfläche erneut

berühren.

• Um die Einstellungen auf die zuletzt gespeicherten Werte zurückzusetzen, die

Schaltfläche Zurücksetzen wählen.

5. Die Schaltfläche Schließen berühren, um zum Bildschirm Gerätestandards 1 zurückzukehren.

Systemhandbuch 1-23

Extras-Modus DocuColor 7002/8002

Versatz für Großformate

Diese Funktion gilt für Material, das größer als A4/8,5x11 Zoll Papier (Längsseitenzufuhr) ist, z.B. 304,8 x 457,2 mm.

Hinweis

Einige Farbserver-Hersteller bieten eine Funktion für den Versatz von Großformaten an, mit der die Position des Schriftbilds auf dem Papier festgelegt werden kann. Weitere Einzelheiten hierzu enthält das Begleitmaterial des Farbservers.

Mit dem folgenden Verfahren die Ausrichtung auf Materialien über A4/8,5 x 11 Zoll anpassen.

1. Die Funktion Großformatversatz wählen.

2. Vom Bildschirm Versatz für Großformate die gewünschte Schaltfläche Großformatversatz wählen, um die Registrierung auf Material, das A4 LSZ überschreitet, anzupassen.

Die Tabelle auf der nächsten Seite gibt die jeweiligen Versatzebenen an.

3. Die Schaltfläche für die Versatzebene 1, 2, 3 oder 4, berühren, um die Position des Papiers bei der Zufuhr anzupassen. Die unten stehende Tabelle gibt die Positionsänderungen der einzelnen Versatzebenen an.

MaterialformatEbene 1Ebene 2Ebene 3Ebene 4

310 mm 10,0 mm 10,0 mm 10,0 mm 10,0 mm

311 mm 9,5 mm 9,5 mm 9,5 mm 9,5 mm

312 mm 9,0 mm 9,0 mm 9,0 mm 9,0 mm

313 mm 8,5 mm 8,5 mm 8,5 mm 8,5 mm

314 mm 8,0 mm 8,0 mm 8,0 mm 8,0 mm

315 mm 7,5 mm 7,5 mm 7,5 mm 8,0 mm

316 mm 7,0 mm 7,0 mm 7,0 mm 8,0 mm

317 mm 6,5 mm 6,5 mm 7,0 mm 8,0 mm

318 mm 6,0 mm 6,0 mm 7,0 mm 8,0 mm

319 mm 5,5 mm 6,0 mm 7,0 mm 8,0 mm

320 mm 5,0 mm 6,0 mm 7,0 mm 8,0 mm

1-24 Systemhandbuch

DocuColor 7002/8002 Extras-Modus

Die folgende Abbildung zeigt, wie das Bild auf dem Papier versetzt wird, nachdem eine Ebene für den Versatz für Großformate gewählt wurde.

Schriftbild ist verschoben von der Kante des Papiers

Diese Dimension nimmt zu mit höheren Ver satzwerten.

Führungskante


Papier

des Papiers

Datum u. Uhrzeit einstellen

Mit dieser Funktion können Datum und Uhrzeit für das System eingestellt werden. Diese Angaben werden auf den Bildschirmen Fehlerprotokoll und Datum und Uhrzeit eingeblendet.

Datum einstellen

1. Die Schaltfläche Datum & Uhrzeit einstellen auf dem Bildschirm Gerätestandards 1 berühren. Der Bildschirm Datum & Uhrzeit einstellen erscheint mit der Taste Datum einstellen aktiviert und den Optionen zur Einstellung des Datums auf der rechten Seite.

2. Das gewünschte Datumsformat wählen.

3. Mithilfe der Aufwärts- bzw. Abwärts-Pfeilschaltflächen Jahr, Monat und Tag auswählen.

4. Die Schaltfläche Eingabe wählen, um die Einstellungen zu speichern.

Wird das nächste Mal der Extras-Modus aufgerufen, wird das neu eingestellte Datum angezeigt.

Systemhandbuch 1-25

Extras-Modus DocuColor 7002/8002

Uhrzeit einstellen

2. Die Schaltfläche Uhrzeit einstellen berühren. Die Optionen zur Einstellung der Uhrzeit erscheinen nun auf der rechten Seite.

3. Die Schaltfläche 12-Std.-Format oder 24-Std.-Format berühren.

4. Mithilfe der nach oben bzw. unten gerichteten Pfeilschaltflächen Stunden und Minuten einstellen.

Wurde die 12-Stunden-Uhr gewählt, die Schaltfläche AM oder PM berühren.

5. Die Schaltfläche Eingabe wählen, um die Einstellungen zu speichern.

Wird das nächste Mal der Extras-Modus aufgerufen, wird die neu eingestellte Uhrzeit angezeigt.

6. Die Schaltfläche Schließen berühren, um zum Bildschirm Gerätestandards 1 zurückzukehren.

Zweisprachig

Mit dieser Funktion kann zwischen den beiden für die Touchscreenanzeige zur Verfügung stehenden Sprachen umgeschaltet werden. Während der Installation des Gerätes hat der XeroxKundendiensttechniker zwei Sprachen für die Anzeige installiert, die hier ausgewählt werden können.

1. Die Schaltfläche Zweisprachig auf dem Bildschirm Gerätestandards 1 berühren.

2. Die Schaltfläche für die Sprache berühren, in der die Anzeige auf dem Touchscreen erscheinen soll.

Nach Verlassen des Extras-Modus kann die Anzeigesprache des Touchscreens durch Drücken der Taste Zweisprachig auf dem Steuerpult umgeschaltet werden.

1-26 Systemhandbuch

DocuColor 7002/8002 Extras-Modus

3. Die Schaltfläche Schließen berühren, um zum Bildschirm Gerätestandards zurückzukehren.

Sonderformat

Papierformate, die nicht den Standardformaten entsprechen, können über alle Behälter zugeführt werden, wenn das Papierformat im Bildschirm Sonderformate für den entsprechenden Behälter eingegeben wird.

Tipp

Oben auf der Vorderseite des Behälters muss Sonderformat eingestellt und über die Papiergewichtsanzeige auf der rechten Seite des Behälters das verwendete Papiergewicht angegeben werden.

1. Die Schaltfläche Sonderformate im Bildschirm Gerätestandards 1 berühren.

2. Die Schaltfläche für den gewünschten Papierbehälter im Bildschirm Sonderformat wählen.

3. Mithilfe der nach oben bzw. unten gerichteten Pfeilschaltflächen im Bildschirm die X- und YDimensionen des Papiers im Behälter angeben. Die im Bildschirm über den X- und Y-Feldern angezeigten Dimensionen geben an, wie groß das Format maximal sein kann.

4. Die Schaltfläche Schließen berühren, um zum Bildschirm Gerätestandards 1 zurückzukehren.

5. Zur Verwendung dieser Einstellungen den Extras-Modus verlassen und sicherstellen, dass oben auf der Vorderseite des Behälters Sonderformat gewählt wurde.

Systemhandbuch 1-27

Extras-Modus DocuColor 7002/8002

Gerätestandards 2

In diesem Abschnitt werden die unter Gerätestandards 2 zur Verfügung stehenden DocuColor Funktionen beschrieben. Nach Berühren des Registers Gerätestandards 2 erscheint einer der folgenden Bildschirme.

Ist ein optionales Endverarbeitungsgerät angeschlossen, wird möglicherweise die unten angeführte Endverarbeitungsgeräte-Option angezeigt:

Die auf den folgenden Seiten beschriebenen Standardverfahren zur Einstellung von Funktionen sind über den Bildschirm Gerätestandards 2 zugänglich.

Einstellung der Glättestation

Informationen über die Glättestation und schrittweise Anweisungen finden sich in der Dokumentation DocuColor 8002/7002 Einstellung der Glättestation

1-28 Systemhandbuch

DocuColor 7002/8002 Extras-Modus

Verfahren für den Benutzerdef. Papier-Setup

Profile für den Benutzerdef. Papier-Setup werden wie folgt erstellt:

Tipp

Vor der Erstellung oder Änderung von Profilen für den Benutzerdef. Papier-Setup die Liste am Ende dieses Handbuchs kopieren und die Einstellungen in dieser Liste festhalten. Dadurch wird sichergestellt, dass das ordnungsgemäße Profil für benutzerdefienierte Aufträge gewählt wird.

Zugang zur Funktion Benutzerdef. Papier-Setup

1. Die Funktion Benutzerdef. Papier-Setup im Bildschirm Gerätestandards 2 wählen.

2. Der Bildschirm Benutzerdef. Papier-Setup wird eingeblendet.

Systemhandbuch 1-29

Extras-Modus DocuColor 7002/8002

Den spezifischen Papierbehälter und die Optionen für die MaterialartVoreinstellung auswählen

3. Den Behälter für das zu erstellende benutzerdefinierte Profil wählen. Ist ein zweites Zufuhrmodul installiert, werden auch Behälter 3 und 4 angezeigt.

4. Die Materialart-Voreinstellung wählen.

Hinweis

Die Standardeinstellung ist Aus.

• Die Voreinstellungen für die Materialart entsprechen den Materialtasten auf den

Behältern:

• Wird eine Materialart-Voreinstellung ausgewählt, wird die entsprechende Information

an das Gerät weitergeleitet. Das Gerät verwendet dann das Profil für den Benutzerdef. Papier-Setup, wenn diese Taste am Behälter gewählt wird.

1-30 Systemhandbuch

DocuColor 7002/8002 Extras-Modus

3. Die entsprechenden

1. Die Materialart--Voreinstellung entspricht den Auswahlmöglichkeiten am Behälter.

2. Ein benutzerdefiniertes Papier-Profil auswählen.

4. Das Digital-Drucksystem verwendet den angegebenen benutzerdef.

Tasten auf dem angegebenen Behälter auswählen.

Papier-Setup für den entsprechenden Druckauftrag.

Siehe folgende Abbildung:

Tipp

Es handelt sich hier nur um ein Beispiel. Die nachfolgenden Schritte jetzt nicht

ausführen.

Tipp

Die Materialart-Voreinstellung braucht nicht übereinzustimmen. Wenn ein Profil für den Benutzerdef. Papier-Setup erstellt wird, eine

Materialart wählen, die selten oder nie wird sichergestellt, dass das Gerät für häufig verwendete Materialarten nicht ein Profil für den Benutzerdef. Papier-Setup lädt.

mit dem im Behälter geladenen Material

als Materialart verwendet wird. Auf diese Weise

Systemhandbuch 1-31

Extras-Modus DocuColor 7002/8002

Option Benutzerdef. Papiereinstellung wählen.

5. Benutzerdef. Papiereinstellung wählen.

Der Bildschirm Benutzerdef. Papiereinstellung wird eingeblendet.

Ein Profil für Benutzerdef. Papier-Setup wählen.

6. Ein Profil für Benutzerdef. Papier-Setup wählen.

• Nach Wahl einer Profil-Schaltfläche sind die Schaltflächen Profil für Benutzerdef. Papier-Setup und Ausrichtungsanpassung verfügbar.

Tipp

Folgende wichtige Informationen zu dieser Funktion sind zu beachten:

• Es können bis zu zehn verschiedene Profile für den Benutzerdef. Papier-Setup erstellt und gespeichert werden.

• Für jeden Behälter kann nur ein benutzerdefiniertes Profil aktiviert werden.

• Werden für einen Behälter mehrere Profile erstellt und gespeichert, muss das gewünschte Profil (1 bis 10) vor dem Verlassen des Extras-Modus für den Behälter gewählt werden. Dieses Profil für benutzerdefiniertes Material wird dann auf dem Bildschirm Gerätestatus angezeigt.

1-32 Systemhandbuch

DocuColor 7002/8002 Extras-Modus

7. Im Bereich Ändern/Überprüfen die Schaltfläche Benutzerdef. Papier-Profil wählen.

Der Bildschirm Benutzerdef. Papier-Profil wird eingeblendet.

Mithilfe der auf den folgenden Seiten erläuterten Optionen können weitere Feineinstellungen für das Profil vorgenommen werden.

Systemhandbuch 1-33

Extras-Modus DocuColor 7002/8002

Folgende Optionen stehen zur Verfügung:

Grundbereich für die Materialart

• Dabei handelt es sich um die tatsächliche

Papierart, die in den Behälter eingelegt wird.

2. ÜTR

• Das zweite ÜTR-Band wird meist mit stärkerem Papier (220 g/m² und schwerer, 10 pt, 12 pt) verwendet.

• Die Standardeinstellung für die 2. BTB-Einheit (2. ÜTR-Band), Seite 1 und Seite 2

lautet 100%.

• Seite 1 für alle Simplex-Drucke einstellen. Ist die Druckausgabe weiterhin

unzureichend, sollten folgende Schritte ausgeführt werden, um festzustellen, ob die Einstellung für Seite 1 oder Seite 2 nochmals angepasst werden muss.

• Bei Aufträgen mit dem Schriftbild nach unten oder Mehrfachnutzung (1-N) muss Seite 1 als Oberseite von gestapelten Ausgaben und Seite 2 als Unterseite eingestellt werden.

• Bei Aufträgen mit dem Schriftbild nach oben oder Mehrfachnutzung (N-1) muss Seite 2 für die Oberseite von gestapelten Ausgaben und Seite 1 für die Unterseite eingestellt werden.

1-34 Systemhandbuch

DocuColor 7002/8002 Extras-Modus

Keine Melierung

Melierung

Bei Melierungen und schweren Papiersorten muss einer oder beide 2. ÜTR-Werte erhöht werden.

Bei Melierungen und leichten Papiersorten muss einer oder beide 2. ÜTR-Werte erhöht werden. Die Druckbild-qualität prüfen. Wenn die Bildqualität gleich dem Standardwert von 100% oder schlechter ist, einen oder oder beide 2. ÜTR-Werte verringern, bis zufriedenstellende Ausgaben erzielt werden.

Verwendung dieser Funktion: a. Wenn Ausgaben beim Drucken von großen, durchgängigen, matten Farbflächen

Melierungen vorweisen. Melierungen sind Bereiche, in denen die Tonerabdeckung ungleichmäßig ist (siehe Abbildung unten).

Systemhandbuch 1-35

Extras-Modus DocuColor 7002/8002

Dieses Testmuster entspricht einer Druckausgabe

mit den erwarteten Farben.

mit einer Farbverschiebung und damit einer unerwünschten Ausgabe.

Bei einer Farbverschiebung (und Melierung) einen oder beide 2. ÜTR-Werte erhöhen.

b. Die Ausgaben weisen eine Farbverschiebung vor, die weit unter den Erwartungen liegt

(siehe Abbildung unten).

1-36 Systemhandbuch

DocuColor 7002/8002 Extras-Modus

Druckeinstellung für die Glättestation

• Mit dieser Funktion wird die Rollneigung ausgeglichen. Diese Funktion ist mit der Funktion Einstellung für die Glättestation identisch.

Weitere Einzelheiten zu den Einstellungen der Glättestation können im Dokument "Einstellung der Glättestation" nachgeschlagen werden.

Ausrichter-Klemmstellendruck

• Diese Funktion für Materialien verwenden, die rutschen und sich verschieben oder beschädigte Kanten haben.

Beispiele:

• Einige gestrichene Materialien rutschen und verschieben sich. Das führt bei der Ausgabe zu verschobenen Schriftbildern. In diesem Falle muss der Klemmstellendruck erhöht werden

, um das Verrutschen und Verschieben zu kompensieren.

• Wenn bei dünneren Materialien ein zu hoher Klemmstellendruck ausgeübt wird, können die Ecken der Druckausgaben beschädigt werden. In diesem Fall sollte der Klemmstellendruck verringert

werden.

• Tritt der Fehlercode 8-154 häufiger auf, den Klemmstellendruck erhöhen und das Drucksystem weiter arbeiten lassen.

Systemhandbuch 1-37

Extras-Modus DocuColor 7002/8002

Tipp

Durch Erhöhen des Klemmstellendrucks beim Auftreten dieses Fehlercodes kann ein Wartungsbesuch aufgeschoben werden. Es wird aber empfohlen, in diesem Fall sofort den Kundendienst zu verständigen, damit der Wartungstechniker das Drucksystem so schnell wie möglich wieder auf die volle Zufuhrkapazität einstellen kann.

Auswahl der Behältergebläse-Einstellung

• Mit dieser Funktion können die Ventilatoren in den Behältern an- und ausgeschaltet werden, um Fehleinzüge, Papierstaus und andere Zufuhrprobleme zu vermeiden. Weiterhin kann Auto gewählt werden, um das Gerät entscheiden zu lassen, ob die Ventilatoren für einen Behälter eingestellt werden sollen.

Hinweis

Die Standardeinstellung ist Auto.

Beispiele:

• Kommt es zum Mehrfacheinzug, diese Option von Auto auf Betreiben (Ein) stellen.

• Besteht die Druckausgabe aus zwei zusammenhaftenden Bogen, die Einstellung

von Auto auf Betreiben (Ein) umstellen.

• Bei Fehleinzügen (wenn kein Material aus dem Behälter eingezogen wird) und bei

Trockenheit diese Option von Auto auf Nicht betreiben (Aus) umstellen.

8. Die gewünschten Funktionen und Einstellungen für das Profil für den Benutzerdef. Papier-

Setup wählen. Schließen wählen, um die Einstellungen zu speichern und den Bildschirm zu schließen.

1-38 Systemhandbuch

DocuColor 7002/8002 Extras-Modus

Ausrichtungsprofil auswählen (bei Bedarf)

9. Für dieses Profil kann auch ein Profil für die Ausrichtungsanpassung gewählt oder erstellt werden.

Hinweis

Die Funktion Ausrichtungsanpassung wird später in diesem Kapitel beschrieben.

Papierbehälter füllen und einen Testdruck erstellen

10. Das benutzerdefinierte Material in den Behälter einlegen, der im Profil für Benutzerdef. Material gewählt wurde. Sicherstellen, dass die Schaltflächen/Tasten für den Behälter

den Voreinstellungen für Materialart entsprechen.

11. Nach Wahl aller erwünschten Einstellungen für das Profil für Benutzerdef. Papier-Setup einen Te

12. I

st die Ausgabe nicht zufriedenstellend, Schritte 1 bis 10 wiederholt ausführen,

um die Parameter für das Profil zu korrigieren.

• Einen weiteren Testdruck erstellen.

• Diese Schritte wiederholen, bis die Qualität zufriedenstellend ist.

s td r uck erstellen, um die Qualität zu prüfen.

Systemhandbuch 1-39

Extras-Modus DocuColor 7002/8002

13. Ist die Qualität zufriedenstellend, die Schaltfläche Schließen berühren.

Der Bildschirm Benutzerdef. Papiereinstellung wird wieder aufgerufen.

14. Die Schaltfläche Schließen berühren, um zum Bildschirm Benutzerdef. Papier-Setup zurückzukehren:

15. Die Schaltfläche Schließen berühren, um die Einstellungen für das Profil für Benutzerdef. Material zu speichern und zu schließen.

Soll das Profil nicht gespeichert werden, die Schaltfläche Zurückstellen berühren. Dadurch werden alle Einstellungen auf die Standardwerte zurückgesetzt.

1-40 Systemhandbuch

DocuColor 7002/8002 Extras-Modus

16. Den Extras-Modus schließen und zum Bildschirm Gerätestatus zurückkehren. Der Bildschirm zeigt nun das neue Profil für Benutzerdef. Papier-Setup an:

17. Um das Profil zu deaktivieren, ohne es gleichzeitig im Extras-Modus zu löschen, den Behälter öffnen und über die Schaltflächen/Tasten des Behälters eine andere Papierart wählen (Gewicht, Strich usw.).

Das Profil kann jederzeit wieder über die entsprechenden Schaltflächen/Tasten des Behälters aktiviert werden.

Ausrichtungsprofil

Zweiseitige Aufträge, die verschiedene Materialien verwenden (Materialart, -gewicht, und gestrichen/ungestrichen), müssen auf dem Weg durch das System unter Umständen unterschiedlich behandelt werden. Bei bestimmten Materialarten und zweiseitigen Aufträgen können die Schriftbilder auf Seite 1 und/oder Seite 2 verschoben, verdreht, senkrecht falsch justiert oder verzogen sein.

Wie auch bei der Funktion Benutzerdef. Papier-Setup ermöglicht es die Funktion Ausrichtungsanpassung, bis zu 20 verschiedene Profile zu erstellen und zu speichern. Diese Profile ermöglichen die Verwendung verschiedener Materialien und die Einstellung, wie das Schriftbild für sowohl Seite 1 als auch Seite 2 registriert, ausgerichtet oder vergrößert wird. Diese Profile können je nach Notwendigkeit verwendet werden, um die höchste Bildqualität zu versichern.

Hinweis

Ausrichtungsprofile können erstellt werden ohne Benutzerdef. Material zugewiesen werden. Das Gegenteil ist ebenfalls möglich: Ausrichtungsprofile können erstellt werden und dann einem bestimmten Profil für Benutzerdef. Material zugewiesen werden. Profil 2 für Benutzerdef. Material könnte z.B. Ausrichtungsprofil 2 zugewiesen werden. Wird Profil 2 für Benutzerdef. Material verwendet, dann wird auch Ausrichtungsprofil 2 verwendet.

dass sie einem spezifischen Profil für

Systemhandbuch 1-41

Extras-Modus DocuColor 7002/8002

Beim Erstellen von Ausrichtungsprofilen von Seite 1 und/oder Seite 2, ist Folgendes zu beachten:

• Seite 1/Seite 2 können verschoben werden, weil das Material nicht genau das gleiche Format hat. Papierabmessungen können um bis zu 1 mm von den genormten Maßen abweichen, was bei Duplex-Aufträgen zu unerwünschten Schriftbildverschiebungen führen kann. Um Größenabweichungen zu verhindern, sollte für Duplex-Aufträge nur Papier aus derselben Lieferung verwendet werden.

• Bei der Fixierung besteht die Möglichkeit, dass das Papier durch Hitze und Druck gedehnt wird. Dies kann bei identischen Schriftbildern dazu führen, dass das Schriftbild auf der Vorderseite etwas größer ist als das auf der Rückseite.

• Die Erstellung eines Ausrichtungsprofils für diese Art von Aufträgen ermöglicht es, Größenabweichungen zwischen den zwei Seiten zu vermeiden.

Anmerkungen

• Bitte beachten: Das Ausrichtungsprofil kann einem Profil für Benutzerdef. Material zugewiesen sein, oder auch nicht

• Wenn ein Ausrichtungsprofil eingestellt ist und verwendet wird, wendet der Farb-Server dieses Profil nicht in den Druckoptionen von Aufträgen an.

• Nach Einstellung eines Ausrichtungsprofils ist das Profil aktiv, bis es im Extras-Modus deaktiviert wird. Wenn ein aktiviertes Ausrichtungsprofil keinem Profil für Benutzerdef. Material zugewiesen ist, wird es für den zugewiesenen Behälter verwendet.

Zugang zur Funktion Ausrichtungseinstellung

Mit dem folgenden Verfahren werden Ausrichtungsprofile zur Anpassung der Schriftbildausgabe für Seite 1/Seite 2 erstellt und geändert.

Tipp

Vor Erstellung oder Änderung von Ausrichtungsprofilen, die Liste am Ende dieses Handbuchs kopieren und die Einstellungen in dieser Liste festhalten. Dadurch wird sichergestellt, dass das ordnungsgemäße Profil für benutzerdefienierte Aufträge gewählt wird.

Hinweis

Soll ein Profil für benutzerdefiniertes Material diesem Ausrichtungsprofil zugewiesen werden, kann diese Information entweder jetzt oder nach Erstellen des Ausrichtungsprofils eingegeben werden.

1. Den Extras-Modus aufrufen und die Schaltfläche Ausrichtungsanpassung im Bildschirm Gerätestandards 2 berühren. Das folgende Fenster wird eingeblendet.

1-42 Systemhandbuch

DocuColor 7002/8002 Extras-Modus

Papierbehälter und eine Profilnummer auswählen

2. Einen Papierbehälter wählen.

Tipp

Wenn man über das Verfahren Einstellung von Benutzerdef. Material zu diesem Bildschirm gelangt ist, werden keine Behälterinformationen angezeigt. Diese Informationen wurden vorher im zugewiesenen Profil für Benutzerdef. Material gewählt.

Hinweis

Ist ein zweites Zufuhrmodul installiert, werden Behälter 3 und 4 ebenfalls auf diesem Bildschirm angezeigt.

3. Eine Profilnummer zwischen 1 und 20 über die gewünschte Schaltfläche wählen.

Die Schaltfläche Ändern/Überprüfen kann nun, wie oben angezeigt, gewählt werden.

Systemhandbuch 1-43

Extras-Modus DocuColor 7002/8002

Ausrichtungsprofil-Schaltfläche wählen

4. Eine der Schaltflächen Ausrichtungsprofil berühren, um den Bildschirm Ausrichtungsprofil einzublenden.

Testdruck erstellen

5. Die Schaltfläche Te st d r uc k berühren: Ein neues Fenster wird geöffnet.

a. Die Schaltfläche Zweiseitig berühren.

Hinweis

Wenn nur die Ausrichtung für einseitige Ausgaben geprüft werden soll, die Schaltfläche Einseitig berühren.

b. Mit der Aufwärts-Pfeilschaltfläche 10 Tes t d r ucke wäh l e n . c. Die Schaltfläche Mustererstellung berühren. d. Die Testdrucke aus dem Drucker entnehmen. e. Die ersten Drucke verwerfen, da die Tendenz zu Fehlausrichtungen hier größer ist.

1-44 Systemhandbuch

DocuColor 7002/8002 Extras-Modus

6. Die zweiseitigen Testdrucke in Augenhöhe gegen das Licht halten und überprüfen. Auf diese Weise sind die Ausrichtungsmarkierungen für beide Seiten sichtbar.

a. Muss die Ausrichtung angepasst werden, mit Schritt 7 fortfahren. b. Ist die Ausrichtung akzeptabel, dann ist der Vorgang beendet.

• Die Schaltfläche Schließen berühren, um zum Bildschirm Ausrichtungsprofil zurückzukehren.

• Sicherstellen, dass die Schaltfläche Standards gewählt ist und die Schaltfläche Schließen berühren.

• Den Extras-Modus beenden.

Eine Ausrichtungseinstellung-Funktion auswählen

7. Die zu einzustellende Ausrichtungsfunktion wählen.

Alle oben angeführten Ausrichtungsfunktionen werden nachfolgend beschrieben.

Vorderkantenausrichtung

• Mit dieser Funktion wird die Führungskante an die Ausrichtung für Seite 1 und/oder Seite 2 angepasst.

Systemhandbuch 1-45

Extras-Modus DocuColor 7002/8002

• Die werkseitige Standardeinstellung ist Null (0).

• Die Pfeile rechts in der Abbildung zeigen die Führungsrichtung an.

•Das + Zeichen, der nach links gerichtete Pfeil und die roten Linien zeigen die

Richtung an, in die das Schriftbild verschoben wird, wenn der Wert erhöht wird.

• Wird ein negativer Wert gewählt (z. B. -1,0 mm), wird das Bild nach rechts

verschoben.

Seiten-Positionierung

• Mit dieser Funktion wird die Seitenkante an die Ausrichtung für Seite 1 und/oder Seite 2 angepasst.

• Die werkseitige Standardeinstellung ist Null (0).

•Das + Zeichen, der nach oben gerichtete Pfeil, und die roten Linien zeigen die

Richtung an, in die das Schriftbild verschoben wird, wenn der Wert erhöht wird.

• Wird ein negativer Wert gewählt (z. B. -1,0 mm), wird das Bild nach unten

verschoben.

Lotrechte Einstellung

• Mit dieser Funktion wird das Schriftbild digital auf der Trommel angepasst, so dass es auf dem Papier für Seite 1 und Seite 2 ausgerichtet ist.

1-46 Systemhandbuch

DocuColor 7002/8002 Extras-Modus

• Die werkseitige Standardeinstellung ist Null (0).

• Die Pfeile rechts in der Abbildung zeigen die Führungsrichtung an.

•Das + Zeichen, der nach links gerichtete Pfeil und die roten Linien zeigen die

Richtung an, in die das Schriftbild verschoben wird, wenn der Wert erhöht wird.

• Wird ein negativer Wert gewählt (z. B. -1,0 mm), wird das Bild nach rechts

verschoben.

Seiten-Schieflauf

• Mit dieser Funktion wird das Material so angepasst, dass das Schriftbild auf Seite 1 und/oder Seite 2 nicht verdreht wird.

• Die werkseitige Standardeinstellung ist Null (0).

• Die Pfeile rechts in der Abbildung zeigen die Führungsrichtung an.

•Das + Zeichen, der nach rechts gedrehte Pfeil, und die roten Linien zeigen die

Richtung an, in die das Schriftbild verschoben wird, wenn der Wert erhöht wird.

• Wird ein negativer Wert gewählt (z. B. -1,0 mm), wird das Bild nach links

verschoben.

Systemhandbuch 1-47

Extras-Modus DocuColor 7002/8002

FS-Richtung Schriftbildvergrößerung

• Mit dieser Funktion kann Bildverzerrung von Seite 1 zu Seite 2 ausgeglichen werden. Das Bild kann je nach Situation vergrößert oder verkleinert werden

• FS steht für Schneller Scan (Fast Scan) und vergrößert oder verkleinert das

Schriftbild in die in der oben angeführten Abbildung angezeigten Richtung.

• Die werkseitige Standardeinstellung ist Null (0).

• Die Pfeile rechts in der Abbildung zeigen die Führungsrichtung an.

•Das + Zeichen, der nach oben gerichtete Pfeil, und die rote Linie zeigt die Richtung

an, in die das Schriftbild verschoben wird, wenn der Wert erhöht wird.

• Wird ein negativer Wert gewählt (z. B. -1,0 mm), wird das Bild nach unten

verschoben.

1-48 Systemhandbuch

DocuColor 7002/8002 Extras-Modus

SS-Richtung Schriftbildvergrößerung

• Mit dieser Funktion kann Bildverzerrung von Seite 1 zu Seite 2 ausgeglichen werden. Das Bild kann je nach Situation vergrößert oder verkleinert werden

• SS steht für Langsamer Scan (Slow Scan) und vergrößert oder verkleinert das

Schriftbild in die in der oben angeführten Abbildung angezeigten Richtung.

• Die werkseitige Standardeinstellung ist Null (0).

• Die Pfeile rechts in der Abbildung zeigen die Führungsrichtung an.

•Das + Zeichen, der nach links gerichtete Pfeil, und die schwarze Linie zeigt die

Richtung an, in die das Schriftbild verschoben wird, wenn der Wert erhöht wird.

• Wird ein negativer Wert gewählt (z. B. -1,0 mm), wird das Bild nach rechts

verschoben.

8. Die erwünschten Anpassungen für eine der Ausrichtungsprofil-Funktionen ausführen (Führungskantenausrichtung, Seitenkantenausrichtung, usw.).

Hinweis

Es empfiehlt sich, nur eine Funktion zu ändern, dann eine weitere Serie von Testdrucken zu erstellen, und die Ausrichtung zu prüfen. Wenn mehrere Ausrichtungsprofil-Funktionen gewählt werden sollen, die Funktionen einzeln wählen, Testdrucke für die jeweilige Funktion erstellen, und die Ausgabe überprüfen. Ist die Qualität akzeptabel, kann man zur nächsten Funktion übergehen.

Systemhandbuch 1-49

Extras-Modus DocuColor 7002/8002

Die Schaltfläche Schließen im jeweiligen Bildschirm wählen, um die Einstellungen zu speichern und zum Bildschirm Ausrichtungsprofil zurückzukehren.

Weitere Testdrucke erstellen

9. Einen weiteren Tes t dru c k erstellen, um sicherzustellen, dass die Druckausgabe jetzt zufriedenstellend ist.

a. Die Schaltfläche Zweiseitig berühren.

Hinweis

Wenn nur die Ausrichtung für einseitige Ausgaben geprüft werden soll, die Schaltfläche Einseitig berühren.

10. Die zweiseitigen Testdrucke in Augenhöhe gegen das Licht halten und überprüfen. Auf diese Weise sind die Ausrichtungsmarkierungen für beide Seiten sichtbar.

a. Muss die Ausrichtung angepasst werden, Schritte 7 bis 9 wiederholen, bis die Qualität

akzeptabel ist. Weiter mit Schritt 11.

b. Ist die Ausrichtung zwischen Seite 1 und Seite 2 akzeptabel, dann ist der Vorgang

beendet. Zum nächsten Schritt übergehen.

1-50 Systemhandbuch

DocuColor 7002/8002 Extras-Modus

11. Die Schaltfläche Schließen wählen, um die Einstellungen zu speichern und zum Bildschirm Ausrichtungseinstellung zurückzukehren.

12. Die Schaltfläche Schließen wählen, um alle Einstellungen für dieses Ausrichtungsprofil zu speichern und zum Bildschirm Gerätestandards 2 zurückzukehren.

13. Den Extras-Modus schließen.

Tipp

Das erstellte oder geänderte Anpassungsprofil ist nun für den gewählten Behälter aktiv. Dieses Ausrichtungsprofil ist aktiv, bis es im Extras-Modus deaktiviert wird. Mit dem nachfolgenden Verfahren kann das Ausrichtungsprofil deaktiviert werden.

Deaktivierung eines Ausrichtungsprofils

Mit dem folgenden Verfahren können Ausrichtungsprofile deaktiviert werden:

1. Den Extras-Modus erneut aufrufen.

2. Ausrichtungsanpassung im Bildschirm Gerätestandards 2 wählen.

3. Für die Einstellungen, die deaktiviert werden sollen, die Tabelle der ProfilAusrichtungsanpassung zu Rate ziehen, in der die jeweiligen Auswahlen aufgezeichnet wurden.

Systemhandbuch 1-51

Extras-Modus DocuColor 7002/8002

4. Den Behälter für das Profil wählen, das deaktiviert werden soll.

Die Schaltfläche für die Profilnummer für dieses Ausrichtungsprofil wird gewählt. Die obige Abbildung zeigt z. B. an, dass Behälter 1 dem Ausrichtungsprofil 1 zugewiesen wurde.

5. Die Schaltfläche Standard berühren. Das Profil Ausrichtungsanpassung wird deaktiviert.

• Die Schaltfläche Schließen berühren, um zum Bildschirm Gerätestandards 2

zurückzukehren.

6. Die Schaltfläche Schließen berühren, um den Extras-Modus zu verlassen.

Profil Endbearbeitungsmodul (DFA-Gerät)

Wenn an dem Drucker ein DFA-Gerät (Digital Finishing Architecture-DFA) angeschlossen, eingeschaltet und aktiviert ist, erscheint im Register Gerätestandards 2 die Option Profil- Endbearbeitungsmodul.

1-52 Systemhandbuch

DocuColor 7002/8002 Extras-Modus

Die Taste Profil-Endbearbeitungsmodul berühren, um den Bildschirm Profil-Liste einzublenden.

Zur Ansicht der Einstellungen einer der Optionen für Timer- oder Endbearbeitung-Profile einfach die entsprechende Taste berühren. Die Einstellungen des DFA-Geräts können nur über den Touchscreen des Druckers eingesehen werden. Die Einstellungen werden über den am Drucker angeschlossenen Farb-Server aktiviert.

Systemhandbuch 1-53

Extras-Modus DocuColor 7002/8002

1-54 Systemhandbuch

Kostenzählerverwaltung

Tipp

Einige der in diesem Kapitel beschriebenen Funktionen und Optionen stehen je nach Konfiguration nicht oder nur begrenzt zur Verfügung.

Übersicht

Der Kostenzählerverwaltungs-Modus erlaubt es:

• das Zugriffspasswort für den Extras-Modus zu ändern,

• ein separates Passwort für den Kostenzählerverwaltung-Modus einzurichten,

• die Anzahl der an den Farb-Server übermittelten Drucke zu prüfen.

Die Bildschirme der Kostenzählerverwaltung werden mittels des folgenden Verfahrens aufgerufen.

1. Die Taste Zugriff auf dem Steuerpult drücken.

2. Über die Zifferntasten auf dem Steuerpult das fünfstellige Passwort für den Extras-Modus eingeben und die Schaltfläche Eingabe auf dem Touchscreen berühren.

3. Die Schaltfläche Übersicht - Kostenzählerverwaltung berühren. Der Bildschirm Kostenzählerverwaltung wird angezeigt.

Systemhandbuch 2-1

Kostenzählerverwaltung DocuColor 7002/8002

Initialisierung

Benutzerkostenstellen sind einzelne Kostenstellen, für die Drucklimits, Farblimits, ein Passwort und Kopiervolumenlimits angegeben werden können. Über den Bildschirm Initialisierung können die Informationen für Benutzerkostenstellen zurückgesetzt werden.

Über den Bildschirm Initialisierung sind folgende Maßnahmen möglich:

• Bestimmung der Gesamtzahl der Benutzerkonten; die maximale Kontenzahl liegt bei 300,

• Änderung der Anzahl an Benutzerkonten oder

• Zurückstellen aller Benutzerkonten und Passwörter.

Wird eine der zuvor aufgeführten Optionen gewählt, erscheint ein Bildschirm, über den die Initialisierung des Kostenzählers bestätigt werden muss:

Durch Auswahl von “Ja” werden die vorhandenen Konten gelöscht und das Passwort für den Extras-Modus auf den werkseitigen Standardwert (11111) zurückgesetzt.

2-2 Systemhandbuch

DocuColor 7002/8002 Kostenzählerverwaltung

Wenn der Kostenzählermodus neu eingestellt, die Zahl der Benutzerkonten geändert oder der Kostenzählermodus zurückgestellt wird, wird eine Nachricht im oberen Bereich des Bildschirms eingeblendet, wenn die Schließen-Taste betätigt wird. Darin wird zur Initialisierung des Kostenzählermodus aufgefordert, wenn eine der erwähnten Tätigkeiten ausgeführt wurde. Dazu wird die Taste Kostenzähler initialisieren gedrückt und “Ja” gewählt, um den Vorgang abzuschließen.

Benutzerkostenstellen vergeben/ändern

Auf diesem Bildschirm können Benutzerkostenstellen und Passwörter erstellt oder vorhandene Kostenstellen/Zugriffsrechte bearbeitet werden. Zusätzlich können das Standardpasswort für den Zugriff auf den Extras-Modus geändert und ein neues Passwort für den KostenzählerModus erstellt werden.

Kostenstelle 1 ist ab Werk für den Systemadministrator reserviert. Diese Kostenstelle ist mit Zugriff auf die Extras- und Kostenzähler-Modi versehen. Das Passwort lautet ab Werk 11111, kann aber vom Systemadministrator geändert werden.

Erstellen einer Benutzerkostenstelle

Benutzerkostenstellen werden wie folgt erstellt:

Hinweis

Durch Berühren der Schaltfläche Rückgängig machen am oberen Rand des Bildschirms können die letzten Änderungen rückgängig gemacht werden. Der zuletzt geänderte Wert wird auf den vorherigen Wert zurückgestellt.

1. Im Bildschirm Kostenzählerverwaltung die Schaltfläche Benutzerkostenstellen vergeben/ ändern berühren. Der Bildschirm Benutzerkostenstellen vergeben/ändern wird eingeblendet.

2. Die nächste offene Kostenstelle wie folgt auswählen: a. Die Schaltfläche Über Tastenfeld berühren.

• Die Kostenstellennummer für die Benutzerkostenstelle über das Tastenfeld eingeben.

• Die Schaltfläche Eingabe auf der unteren linken Seite des Bildschirms wählen, um die Eingabe zu speichern oder

Systemhandbuch 2-3

Kostenzählerverwaltung DocuColor 7002/8002

b. einfach die Schaltfläche Nächste offene Kostenstelle berühren.

3. Die Schaltfläche Zugriffsrechte berühren, um Zugriffsebenen für die Benutzer der Kostenstelle einzurichten.

4. Hierzu eine der folgenden Schaltflächen berühren:

• Hauptbedienungskraft

• Kostenzähler-Administrator

• Technische Hauptbedienungskraft

Hinweis

Die optionale Funktion für die technische Hauptbedienungskraft ist auf dem System u. U. nicht aktiviert.

5. Die Schaltfläche Schließen berühren, um zum Bildschirm Benutzerkostenstellen vergeben/ ändern zurückzukehren.

6. Die Schaltfläche Passwort eingeben berühren. a. Das eindeutige fünfstellige Passwort über die Zifferntasten auf dem Steuerpult

eingeben.

b. Die Schaltfläche Eingabe in der Mitte des Bildschirms berühren. Das eingegebene

Passwort wird im Feld Benutzer-Passwort angezeigt.

7. Die Schaltfläche Eingabe in der Mitte des Bildschirms berühren, um die Einstellungen zu aktivieren.

8. Die Schaltfläche Schließen berühren, um zum Bildschirm Kostenzählerverwaltung zurückzukehren.

9. Den Kostenzähler-Modus verlassen, um die neuen Einstellungen für diese Benutzerkostenstelle zu aktivieren.

2-4 Systemhandbuch

DocuColor 7002/8002 Kostenzählerverwaltung

Ändern einer Benutzerkostenstelle

Benutzerkostenstellen werden wie folgt geändert:

Hinweis

1. Im Bildschirm Kostenzählerverwaltung die Schaltfläche Benutzerkostenstellen vergeben/ ändern berühren. Der Bildschirm Benutzerkostenstellen vergeben/ändern wird eingeblendet.

2. Schritte 2-9 unter Erstellen einer Benutzerkostenstelle für Informationen zur Änderung der Einstellungen dieses Bildschirms konsultieren.

3. Die Schaltfläche Nächste offene oder Vorige berühren, um die Einstellungen einer weiteren Kostenstelle zu modifizieren. Die Schaltfläche Nächste aktive berühren, um die Einstellungen der nächsten aktiven Kostenstelle zu modifizieren.

4. Die Schaltfläche Schließen berühren, um zum Bildschirm Kostenzählerverwaltung zurückzukehren.

5. Den Kostenzähler-Modus beenden, um die neuen Einstellungen für diese Benutzerkostenstelle zu aktivieren.

Passwort für Extras-Modus ändern

Folgendermaßen vorgehen, um das Zugriffspasswort für den Extras-Modus zu ändern.

1. Auf dem Bildschirm Kostenzählerverwaltung die Schaltfläche Benutzerkostenstellen vergeben/ändern berühren. Der Bildschirm Benutzerkostenstellen vergeben/ändern wird eingeblendet.

Kostenstelle 1 wird mit dem Standardpasswort (11111) auf dem nächsten Bildschirm angezeigt.

2. Die Schaltfläche Passwort eingeben berühren. Das neue Passwort über die Zifferntasten auf dem Steuerpult eingeben. Es wird im Feld Benutzerpasswort angezeigt.

3. Die Schaltfläche Eingabe berühren. Das neue Passwort ist beim nächsten Aufrufen des Extras-Modus gültig.

Systemhandbuch 2-5

Kostenzählerverwaltung DocuColor 7002/8002

Passwort für Kostenzählerverwaltung einrichten

Folgendermaßen vorgehen, um ein Zugriffspasswort für die Kostenzählerverwaltung einzurichten:

1. Auf dem Bildschirm Kostenzählerverwaltung die Schaltfläche Benutzerkostenstellen vergeben/ändern berühren. Der Bildschirm Benutzerkostenstellen vergeben/ändern wird eingeblendet.

2. Die Schaltfläche Nächste off. Kostenstelle berühren. Im Feld Kostenstelle wird die Nummer 2 angezeigt.

Über die Schaltfläche Nächste aktive kann eine bereits aktive Kostenstellennummer für das Kostenzählerverwaltungspasswort verwendet werden.

3. Die Schaltfläche Passwort eingeben berühren. Das eindeutige fünfstellige Passwort über die Zifferntasten auf dem Steuerpult eingeben. Das eingegebene Passwort wird im Feld Benutzer-Passwort angezeigt.

4. Die Schaltfläche Eingabe berühren, um die Änderungen zu speichern.

5. Die Schaltfläche Zugriffsrechte am oberen Rand des Bildschirms berühren. Der Bildschirm Zugriffsrechte wird eingeblendet.

6. Die Schaltfläche Zugang Kostenzähler-Administrator berühren.

7. Die Schaltfläche Schließen berühren.

8. Die Schaltfläche Eingabe im Bildschirm Benutzerkostenstellen vergeben/ändern berühren.

9. Die Schaltfläche Schließen im Bildschirm Benutzerkostenstellen vergeben/ändern berühren.

10. Den Extras-Modus beenden, um das neue Passwort zu aktivieren.

2-6 Systemhandbuch

DocuColor 7002/8002 Kostenzählerverwaltung

Druckauftragskostenstelle überprüfen

Auf dem Bildschirm Druckauftragskostenstelle überprüfen kann festgestellt werden, wieviele Druckaufträge vom angeschlossenen Farb-Server an die digitale Presse gesendet wurden.

Die Zähler zeigen die folgenden Mengen an:

Je nach Konfiguration des digitalen Drucksystems stehen hier eventuell zusätzliche Druckzähler zur Verfügung.

Um alle Zähler auf Null zurückzustellen, die Schaltfläche Zurückstellen berühren. Es wird ein Bildschirm eingeblendet, auf dem das Zurückstellen der Zähler bestätigt werden muss.

Hinweis

Ein Zurückstellen dieser Zähler wirkt sich nicht auf den Bildschirm Zähler aus, auf den über den Bildschirm Gerätedetails des Touchscreens zugegriffen wird.

Systemhandbuch 2-7

Kostenzählerverwaltung DocuColor 7002/8002

2-8 Systemhandbuch

DocuColor 7002/8002 Tabellen

Tabellen

Einstellungen für Tabelle E: Typ E1

Einstellungen für Tabelle E

Papierart Tabelle E

 Einzel-

PapierGewicht

 Typ E 1

 Typ E 2

Glättesta-

tion

 Simplex:

Schriftbild oben

Unterer Bereich

10 mm



Unterer Bereich

6 mm



Unterer Bereich

2 mm

Oberer

Bereich

10 mm

Oberer

Bereich

6 mm

 Simplex:



Gemischte PapierGewichte

 Typ E 3

 Typ E 4

Schriftbild unten

Duplex:

Seite 1 zu Seite 2

______mm

______mm ______mm ______mm _____mm _____mm

 Typ E 5

 Duplex:

Seite 2 zu

 Typ E 6

Seite 1

 Duplex

Glättestation

1. Die werkseitigen Standardeinstellungen durch Markieren der entsprechenden Kontrollkästchen unter Einstellung für Typ E, einschließlich der Materialart, der E-Tabelle und der Art der Glättungsstation aufzeichnen.

2. Die Schaltfläche Einstellungen für Tabelle E (im Fenster E-Tabellen-Einstellungen für die Glättestation) berühren und danach die Nummer für die einzelnen Einstellungen in die Spalte der E-Tabellen-Einstellungen eingeben.

Oberer

Bereich

2 mm

Systemhandbuch 3-1

Tabellen DocuColor 7002/8002

Einstellungen für Tabelle E: Typ E2

Einstellungen für Tabelle E

Papierart Tabelle E

 Einzel-

PapierGewicht

 Typ E 1

 Typ E 2

Glättesta-

tion

 Simplex:

Schriftbild oben

Unterer Bereich

10 mm



Unterer Bereich

6 mm



Unterer Bereich

2 mm

Oberer

Bereich

10 mm

 Simplex:

 Gemischte

PapierGewichte

 Typ E 3

 Typ E 4

Schriftbild unten

Duplex:

Seite 1 zu Seite 2

_____mm

_____mm ______mm _____mm ____mm ____mm

 Typ E 5

 Duplex:

Seite 2 zu

 Typ E 6

Seite 1

 Duplex

Glättestation

Oberer

Bereich

6 mm

Oberer

Bereich

2 mm

3-2 Systemhandbuch

DocuColor 7002/8002 Tabellen

Einstellungen für Tabelle E: Typ E3

Einstellungen für Tabelle E

Papierart Tabelle E

 Einzel-

PapierGewicht

 Typ E 1

 Typ E 2

Glättesta-

tion

 Simplex:

Schriftbild oben

Unterer Bereich

10 mm



Unterer

Bereich

6 mm



Unterer Bereich

2 mm

Oberer

Bereich

10 mm

 Simplex:

 Gemischte

PapierGewichte

 Typ E 3

 Typ E 4

Schriftbild unten

Duplex:

Seite 1 zu Seite 2

_____mm

_____mm ______mm _____mm ____mm _____mm

 Typ E 5

 Duplex:

Seite 2 zu

 Typ E 6

Seite 1

 Duplex

Glättestation

Oberer

Bereich

6 mm

Oberer

Bereich

2 mm

Systemhandbuch 3-3

Tabellen DocuColor 7002/8002

Einstellungen für Tabelle E: Typ E4

Einstellungen für Tabelle E

Papierart Tabelle E

 Einzel-

PapierGewicht

 Typ E1

 Typ E2

Glättesta-

tion

 Simplex:

Schriftbild oben

Unterer Bereich

10 mm



Unterer

Bereich

6 mm



Unterer Bereich

2 mm

Oberer

Bereich

10 mm

 Simplex:

 Gemischte

PapierGewichte

 Typ E3

 Typ E4

Schriftbild unten

Duplex:

Seite 1 zu Seite 2

_____mm

____ mm ____ mm ____ mm ____ mm ___ mm

 Typ E5

 Duplex:

Seite 2 zu

 Typ E6

Seite 1

 Duplex

Glättestation

Oberer

Bereich

6 mm

Oberer

Bereich

2 mm

3-4 Systemhandbuch

DocuColor 7002/8002 Tabellen

Einstellungen für Tabelle E: Typ E5

Einstellungen für Tabelle E

Papierart Tabelle E

 Einzel-

PapierGewichte

 Typ E 1

 Typ E 2

Glättesta-

tion

 Simplex:

Schriftbild oben

Unterer

Bereich

10 mm



Unterer Bereich

6 mm



Unterer Bereich

2 mm

Oberer

Bereich

10 mm

 Simplex:

 Gemischte

PapierGewichte

 Typ E 3

 Typ E 4

Schriftbild unten

Duplex:

Seite 1 zu Seite 2

____ mm

____ mm _____ mm ____ mm ____ mm ____ mm

 Typ E 5

 Duplex:

Seite 2 zu

 Typ E 6

Seite 1

 Duplex

Glättestation

Oberer

Bereich

6 mm

Oberer

Bereich

2 mm

Systemhandbuch 3-5

Tabellen DocuColor 7002/8002

Einstellungen für Tabelle E: Typ E6

Einstellungen für Tabelle E

Papierart Tabelle E

 Einzel-

PapierGewichte

 Typ E 1

 Typ E 2

Glättesta-

tion

 Simplex:

Schriftbild oben

Unterer

Bereich

10 mm



Unterer Bereich

6 mm



Unterer Bereich

2 mm

Oberer

Bereich

10 mm

Oberer

Bereich

6 mm

 Simplex:

 Gemischte

PapierGewichte

 Typ E 3

 Typ E 4

Schriftbild unten

Duplex:

Seite 1 zu Seite 2

____ mm

____ mm ____ mm ____ mm ___ mm ___ mm

 Typ E 5

 Duplex:

Seite 2 zu

 Typ E 6

Seite 1

 Duplex

Glättestation

Oberer

Bereich

2 mm

3-6 Systemhandbuch

DocuColor 7002/8002 Tabellen

Einstellung des benutzerdefinierten Papier-Setups, Tabelle 1

Benutzerprofil 1

Behälter

Nr.

 1

 2

 3

 4

Materialart-

Voreinstellung

 Aus  60-80 g/m²

Ungestrichen

 81-105 g/m²

Ungestrichen

 106-135 g/m²

Ungestrichen

 136-186 g/m²

Ungestrichen

 187-220 g/m²

Ungestrichen

 221-300 g/m²

Ungestrichen

 Klarsichtfolie  60-80 g/m²

Gestrichen

 81-105 g/m²

Gestrichen

 106-135 g/m²

Gestrichen

 136-186 g/m²

Gestrichen

 187-220 g/m²

Gestrichen

 221-300 g/m²

Gestrichen

Grundbereich für

die Materialart

 60-80 g/m²

Ungestrichen

 81-105 g/m²

Ungestrichen

 106-135 g/m²

Ungestrichen

 136-186 g/m²

Ungestrichen

 187-220 g/m²

Ungestrichen

 221-300 g/m²

Ungestrichen

 60-80 g/m²

Gestrichen

 81-105 g/m²

Gestrichen

 106-135 g/m²

Gestrichen

 136-186 g/m²

Gestrichen

 187-220 g/m²

Gestrichen

 221-300 g/m²

Gestrichen

Benutzerdef. Materialanpassung

Ausrichter-

Klemm-

stellen-

 (-30 bis

+30)

2. ÜTR

 Seite 1:

(50-150%)

Druckeinstel-

lung für die

Glättestation

 Auto  Typ A  Typ B  Typ C

________%

 Typ D  Typ E1  Typ E2

________

Pulse

 Typ E3

 Seite 2:

(50-150%)

 Typ E4  Typ E5  Typ E6

________%

druck

Auswahl der

Behälter-

gebläse-

Einstellung

 Auto  Nicht

betreiben

 Betreiben

Ausrichtungs-

anpassung

Siehe Aus-

richtungspro-

fil-Nummer:

 Standard  1 2  3 4  5 6  7 8  9 10  11 12  13 14  15 16  17 18  19 20

Bei der Festlegung von Profilen für benutzerdefiniertes Material muss die Auswahl der jeweiligen Option durch einen Haken im Kontrollkästchen und u. U. durch Auswahl einer Zahl vorgenommen werden.

Systemhandbuch 3-7

Tabellen DocuColor 7002/8002

Einstellung des benutzerdefinierten Papier-Setups, Tabelle 2

Benutzerprofil 1

Behälter

Nr.

 1

 2

 3

 4

Materialart-

Voreinstellung

 Aus  60-80 g/m²

Ungestrichen

 81-105 g/m²

Ungestrichen

 106-135 g/m²

Ungestrichen

 136-186 g/m²

Ungestrichen

 187-220 g/m²

Ungestrichen

 221-300 g/m²

Ungestrichen

 Klarsichtfolie  60-80 g/m²

Gestrichen

 81-105 g/m²

Gestrichen

 106-135 g/m²

Gestrichen

 136-186 g/m²

Gestrichen

 187-220 g/m²

Gestrichen

 221-300 g/m²

Gestrichen

Grundbereich für

die Materialart

 60-80 g/m²

Ungestrichen

 81-105 g/m²

Ungestrichen

 106-135 g/m²

Ungestrichen

 136-186 g/m²

Ungestrichen

 187-220 g/m²

Ungestrichen

 221-300 g/m²

Ungestrichen

 60-80 g/m²

Gestrichen

 81-105 g/m²

Gestrichen

 106-135 g/m²

Gestrichen

 136-186 g/m²

Gestrichen

 187-220 g/m²

Gestrichen

 221-300 g/m²

Gestrichen

Benutzerdef. Materialanpassung

Ausrichter-

 (-30 bis

+30)

2. ÜTR

 Seite 1:

(50-150%)

Druckeinstel-

lung für die

Glättestation

 Auto  Typ A  Typ B  Typ C

_________%

 Typ D  Typ E1  Typ E2

________

Pulse

 Typ E3

 Seite 2:

(50-150%)

 Typ E4  Typ E5  Typ E6

_________%

Klemm-

stellen-

druck

Auswahl der

Behälter-

gebläse-Ein-

stellung

 Auto  Nicht

betreiben

 Betreiben

Ausrichtungs-

anpassung

Siehe Aus-

richtungspro-

fil-Nummer:

 Standard  1 2  3 4  5 6  7 8  9 10  11 12  13 14  15 16  17 18  19 20

Bei der Festlegung von Profilen für benutzerdefiniertes Material muss die Auswahl der jeweiligen Option durch einen Haken im Kontrollkästchen und u. U. durch Auswahl einer Zahl vorgenommen werden.

3-8 Systemhandbuch

DocuColor 7002/8002 Tabellen

Einstellung des benutzerdefinierten Papier-Setups, Tabelle 3

Benutzerprofil 1

Behälter

Nr.

 1

 2

 3

 4

Materialart-

Voreinstellung

 Aus  60-80 g/m

Ungestrichen

 81-105 g/m

Ungestrichen

 106-135 g/m

Ungestrichen

 136-186 g/m

Ungestrichen

 187-220 g/m

Ungestrichen

 221-300 g/m

Ungestrichen

 Klarsichtfolie  60-80 g/m

Gestrichen

 81-105 g/m

Gestrichen

 106-135 g/m

Gestrichen

 136-186 g/m

Gestrichen

 187-220 g/m

Gestrichen

 221-300 g/m

Gestrichen

Grundbereich für

 60-80 g/m

Ungestrichen

 81-105 g/m

Ungestrichen

 106-135 g/m

Ungestrichen

 136-186 g/m

Ungestrichen

 187-220 g/m

Ungestrichen

 221-300 g/m

Ungestrichen

 60-80 g/m

Gestrichen

 81-105 g/m

Gestrichen

 106-135 g/m

Gestrichen

 136-186 g/m

Gestrichen

 187-220 g/m

Gestrichen

 221-300 g/m

Gestrichen

die Materialart

Benutzerdef. Materialanpassung

Druckeinstel-

2. ÜTR

 Seite 1:

(50-150%)

_________%

lung für die

Glättestation

 Auto  Typ A  Typ B  Typ C  Typ D  Typ E1  Typ E2  Typ E3

 Seite 2:

(50-150%)

 Typ E4  Typ E5  Typ E6

_________%

Ausrichter-

Klemm-

stellen-

druck

 (-30 bis

+30)

________

Pulse

Auswahl der

Behälter-

gebläse-Ein-

stellung

 Auto  Nicht

betreiben

 Betreiben

Ausrichtungs-

anpassung

Siehe Aus-

richtungspro-

fil-Nummer:

 Standard  1 2  3 4  5 6  7 8  9 10  11 12  13 14  15 16  17 18  19 20

Bei der Festlegung von benutzerspezifischen Materialprofilen muss die Auswahl durch Angabe einer Profilnummer vorgenommen werden. Setzen Sie einen Haken in das entsprechende Kontrollkästchen und geben Sie die Zahl für das gewählte Profil ein.

Systemhandbuch 3-9

Tabellen DocuColor 7002/8002

Einstellung des benutzerdefinierten Papier-Setups, Tabelle 4

Benutzerprofil 1

Behälter

Nr.

 1

 2

 3

 4

Materialart-

Voreinstellu ng

 Aus  60-80 g/m

Ungestrichen

 81-105 g/m

Ungestrichen

 106-135 g/m

Ungestrichen

 136-186 g/m

Ungestrichen

 187-220 g/m

Ungestrichen

 221-300 g/m

Ungestrichen

 Klarsichtfolie  60-80 g/m

Gestrichen

 81-105 g/m

Gestrichen

 106-135 g/m

Gestrichen

 136-186 g/m

Gestrichen

 187-220 g/m

Gestrichen

 221-300 g/m

Gestrichen

Grundbereich für

 60-80 g/m

Ungestrichen

 81-105 g/m

Ungestrichen

 106-135 g/m

Ungestrichen

 136-186 g/m

Ungestrichen

 187-220 g/m

Ungestrichen

 221-300 g/m

Ungestrichen

 60-80 g/m

Gestrichen

 81-105 g/m

Gestrichen

 106-135 g/m

Gestrichen

 136-186 g/m

Gestrichen

 187-220 g/m

Gestrichen

 221-300 g/m

Gestrichen

die Materialart

Benutzerdef. Materialanpassung

Druckeinstel-

2. ÜTR

 Seite 1:

(50-150%)

_________%

lung für die

Glättestation

 Auto  Typ A  Typ B  Typ C  Typ D  Typ E1  Typ E2  Typ E3

 Seite 2:

(50-150%)

 Typ E4  Typ E5  Typ E6

_________%

Ausrichter-

Klemm-

stellen-

druck

 (-30 bis

+30)

________

Pulse

Auswahl der

Behälter-

gebläse-Ein-

stellung

 Auto  Nicht

betreiben

 Betreiben

Ausrichtungs-

anpassung

Siehe Aus-

richtungspro-

fil-Nummer:

 Standard  1 2  3 4  5 6  7 8  9 10  11 12  13 14  15 16  17 18  19 20

3-10 Systemhandbuch

DocuColor 7002/8002 Tabellen

Profil-Ausrichtungsanpassung, Tabelle 1

Ausrichtungsprofil 1



Ausrichtung

Führungskante

 Seite 1:

(-2,0 bis +2,0)

___________mm

 Seite 2:

(-2,0 bis +2,0)

___________mm

 Ausrichtung

Seitenkante

 Seite 1:

(-2,0 bis +2,0)

____________mm

 Seite 2:

(-2,0 bis +2,0)

____________mm

 Lotrechte Stellung

 Seite 1:

(-1,2 bis +1,2)

____________mm

 Seite 2:

(-1,2 bis +1,2)

____________mm

 Seiten-

Schieflauf

 Seite 1:

(-2,0 bis +2,0)

____________mm

 Seite 2:

(-2,0 bis +2,0)

____________mm

 FS-Richtung

Bildvergrößerung

 Seite 1:

(-0,400 bis +0,400)

____________%

 Seite 2:

(-0,400 bis +0,400)

____________%

 SS-Richtung

Bildvergrößerung

 Seite 1:

(-0,400 bis +0,400)

____________%

 Seite 2:

(-0,400 bis +0,400)

____________%

Bei der Festlegung von Ausrichtungsprofilen muss die Auswahl der jeweiligen Option durch einen Haken im Kontrollkästchen und u. U. durch Auswahl einer Zahl vorgenommen werden.

Systemhandbuch 3-11

Tabellen DocuColor 7002/8002

Profil-Ausrichtungsanpassung, Tabelle 2

Ausrichtungsprofil 1



Ausrichtung

Führungskante

 Seite 1:

(-2,0 bis +2,0)

___________mm

 Seite 2:

(-2,0 bis +2,0)

___________mm

 Ausrichtung

Seitenkante

 Seite 1:

(-2,0 bis +2,0)

____________mm

 Seite 2:

(-2,0 bis +2,0)

____________mm

 Lotrechte Stellung

 Seite 1:

(-1,2 bis +1,2)

____________mm

 Seite 2:

(-1,2 bis +1,2)

____________mm

 Seiten-

Schieflauf

 Seite 1:

(-2,0 bis +2,0)

____________mm

 Seite 2:

(-2,0 bis +2,0)

____________mm

 FS-Richtung

Bildvergrößerung

 Seite 1:

(-0,400 bis +0,400)

____________%

 Seite 2:

(-0,400 bis +0,400)

____________%

 SS-Richtung

Bildvergrößerung

 Seite 1:

(-0,400 bis +0,400)

____________%

 Seite 2:

(-0,400 bis +0,400)

____________%

Bei der Festlegung von Ausrichtungsprofilen muss die Auswahl der jeweiligen Option durch einen Haken im Kontrollkästchen und u. U. durch Auswahl einer Zahl vorgenommen werden.

3-12 Systemhandbuch

DocuColor 7002/8002 Tabellen

Profil-Ausrichtungsanpassung, Tabelle 3

Ausrichtungsprofil 1



Ausrichtung

Führungskante

 Seite 1:

(-2,0 bis +2,0)

___________mm

 Seite 2:

(-2,0 bis +2,0)

___________mm

 Ausrichtung

Seitenkante

 Seite 1:

(-2,0 bis +2,0)

____________mm

 Seite 2:

(-2,0 bis +2,0)

____________mm

 Lotrechte Stellung

 Seite 1:

(-1,2 bis +1,2)

____________mm

 Seite 2:

(-1,2 bis +1,2)

____________mm

 Seiten-

Schieflauf

 Seite 1:

(-2,0 bis +2,0)

____________mm

 Seite 2:

(-2,0 bis +2,0)

____________mm

 FS-Richtung

Bildvergrößerung

 Seite 1:

(-0,400 bis +0,400)

____________%

 Seite 2:

(-0,400 bis +0,400)

____________%

Bei der Festlegung von Ausrichtungsprofilen muss die Auswahl durch Angabe einer Profilnummer vorgenommen werden. Setzen Sie einen Haken in das entsprechende Kontrollkästchen und geben Sie die Zahl für das gewählte Profil ein.

 SS-Richtung

Bildvergrößerung

 Seite 1:

(-0,400 bis +0,400)

____________%

 Seite 2:

(-0,400 bis +0,400)

____________%

Systemhandbuch 3-13

Tabellen DocuColor 7002/8002

Profil-Ausrichtungsanpassung, Tabelle 4

Ausrichtungsprofil 1



Ausrichtung

Führungskante

 Seite 1:

(-2,0 bis +2,0)

___________mm

 Seite 2:

(-2,0 bis +2,0)

____________m m

 Ausrichtung

Seitenkante

 Seite 1:

(-2,0 bis +2,0)

____________mm

 Seite 2:

(-2,0 bis +2,0)

____________mm

 Lotrechte Stellung

 Seite 1:

(-1,2 bis +1,2)

____________mm

 Seite 2:

(-1,2 bis +1,2)

____________mm

 Seiten-

Schieflauf

 Seite 1:

(-2,0 bis +2,0)

____________mm

 Seite 2:

(-2,0 bis +2,0)

____________mm

 FS-Richtung

Bildvergrößerung

 Seite 1:

(-0,400 bis +0,400)

____________%

 Seite 2:

(-0,400 bis +0,400)

____________%

 SS-Richtung

Bildvergrößerung

 Seite 1:

(-0,400 bis +0,400)

____________%

 Seite 2:

(-0,400 bis +0,400)

____________%

3-14 Systemhandbuch

Xerox DocuColor 7002, DocuColor 8002 system manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Systemhandbuch

Inhaltsverzeichnis

Extras-Modus

Übersicht

Extras-Modus aufrufen und beenden

Navigieren im Extras-Modus

Gerätestandards

Gerätestandards 1

Einführungsbildschirm

Nichtflüchtiger Speicher (NVM) Schreiben/Lesen

Sondermaterialeinstellung für gelochtes Papier

Sondermaterialeinstellung für LSZ-Registermaterial

Aktivierung von druckempfindlichem Durchschreibepapier

Behälterpriorität

System-Timer

Bildschirmschoner

Auftragsverteilung

Extras AUS

Druck autom. wieder aufnehmen

Automatische Wiederaufnahme nach Pause

Automatische Wiederaufnahme nach Halten

Akustische Signale

Produktivitätseinstellung

Einzelpapiergewicht

Gemischte Papiergewichte

Produktivitätstabellen

Einzelpapiergewicht

Gemischte Papiergewichte

Alle Gewichte - Nenndruckgeschwindigkeit

Verfahren für die Produktivitätseinstellung

Autom. Behälterumschaltung

Versatz für Großformate

Datum u. Uhrzeit einstellen

Datum einstellen

Uhrzeit einstellen

Zweisprachig

Sonderformat

Gerätestandards 2

Einstellung der Glättestation

Verfahren für den Benutzerdef. Papier-Setup

Zugang zur Funktion Benutzerdef. Papier-Setup

Option Benutzerdef. Papiereinstellung wählen.

Ein Profil für Benutzerdef. Papier-Setup wählen.

Grundbereich für die Materialart

2. ÜTR

Druckeinstellung für die Glättestation

Ausrichter-Klemmstellendruck

Auswahl der Behältergebläse-Einstellung

Ausrichtungsprofil auswählen (bei Bedarf)

Papierbehälter füllen und einen Testdruck erstellen

Ausrichtungsprofil

Zugang zur Funktion Ausrichtungseinstellung

Papierbehälter und eine Profilnummer auswählen

Ausrichtungsprofil-Schaltfläche wählen

Testdruck erstellen

Eine Ausrichtungseinstellung-Funktion auswählen

Vorderkantenausrichtung

Seiten-Positionierung

Lotrechte Einstellung

Seiten-Schieflauf

FS-Richtung Schriftbildvergrößerung

SS-Richtung Schriftbildvergrößerung

Weitere Testdrucke erstellen

Deaktivierung eines Ausrichtungsprofils

Profil Endbearbeitungsmodul (DFA-Gerät)

Kostenzählerverwaltung

Übersicht

Initialisierung

Benutzerkostenstellen vergeben/ändern

Erstellen einer Benutzerkostenstelle

Ändern einer Benutzerkostenstelle

Passwort für Extras-Modus ändern

Passwort für Kostenzählerverwaltung einrichten

Druckauftragskostenstelle überprüfen

Tabellen

Einstellungen für Tabelle E: Typ E1
