Questa guida ha il compito di aiutare l'operatore a utilizzare in breve tempo la stampante digitale DocuColor 7002/8002. Le informazioni qui fornite spiegano come caricare la carta, stampare un file dal server di stampa e controllare lo stato dei dati critici della macchina.
Per informazioni più dettagliate, vedere la Guida per l'utente della stampante digitale DocuColor 7002/8002.
La guida comprende i seguenti esercizi:
•Esercizio 1. Individuazione dei componenti principali del sistema
•Esercizio 2. Caricamento della carta
•Esercizio 3. Invio di un file di stampa dal server di stampa
•Esercizio 4. Eliminazione degli inceppamenti carta
•Esercizio 5. Verifica dello stato del lavoro
•Esercizio 6. Verifica dello stato del sistema
•Esercizio 7. Chiamata al servizio di assistenza
Questa guida ha il compito di aiutare l'operatore a utilizzare in breve tempo la stampante digitale DocuColor 7002/8002.
E ora iniziamo!
Guida introduttiva |
1 |
DocuColor 7002/8002
2 |
Guida introduttiva |
Il diagramma seguente illustra i componenti della stampante digitale. Per svolgere gli esercizi alle pagine seguenti, occorrerà conoscere la posizione dei vari componenti.
Non tutti i componenti verranno trattati in questa guida. Per ulteriori informazioni vedere la Guida per l'utente della stampante digitale DocuColor 7002/8002, che verrà stampata durante l'Esercizio 3. Invio di un file di stampa dal server di stampa a pagina 8.
Andare alla stampante e individuare i componenti servendosi del diagramma.
Interruttore di |
Interfaccia utente |
Pannello di |
Scomparto toner |
|
controllo |
||||
|
|
|||
accensione/ |
|
|
||
|
|
|
||
spegnimento |
|
|
Vassoio di raccolta |
|
|
|
|
sfalsamento |
|
Vassoio 1 |
|
|
|
Vassoio 2
Modulo di uscita
Modulo di trasporto |
Sportelli anteriori |
Guida introduttiva |
3 |
Esercizi |
DocuColor 7002/8002 |
Il primo passaggio per stampare consiste nell'assicurarsi che nei vassoi sia caricata la carta corretta per il lavoro.
Andare alla stampante e caricare carta 8,5 X 11 pollici nei vassoi 1 e 2.
1.Sollevare la maniglia e far scorrere il vassoio carta verso l'esterno.
2.Selezionare il supporto adatto al lavoro di stampa.
4 |
Guida introduttiva |
DocuColor 7002/8002 |
Esercizi |

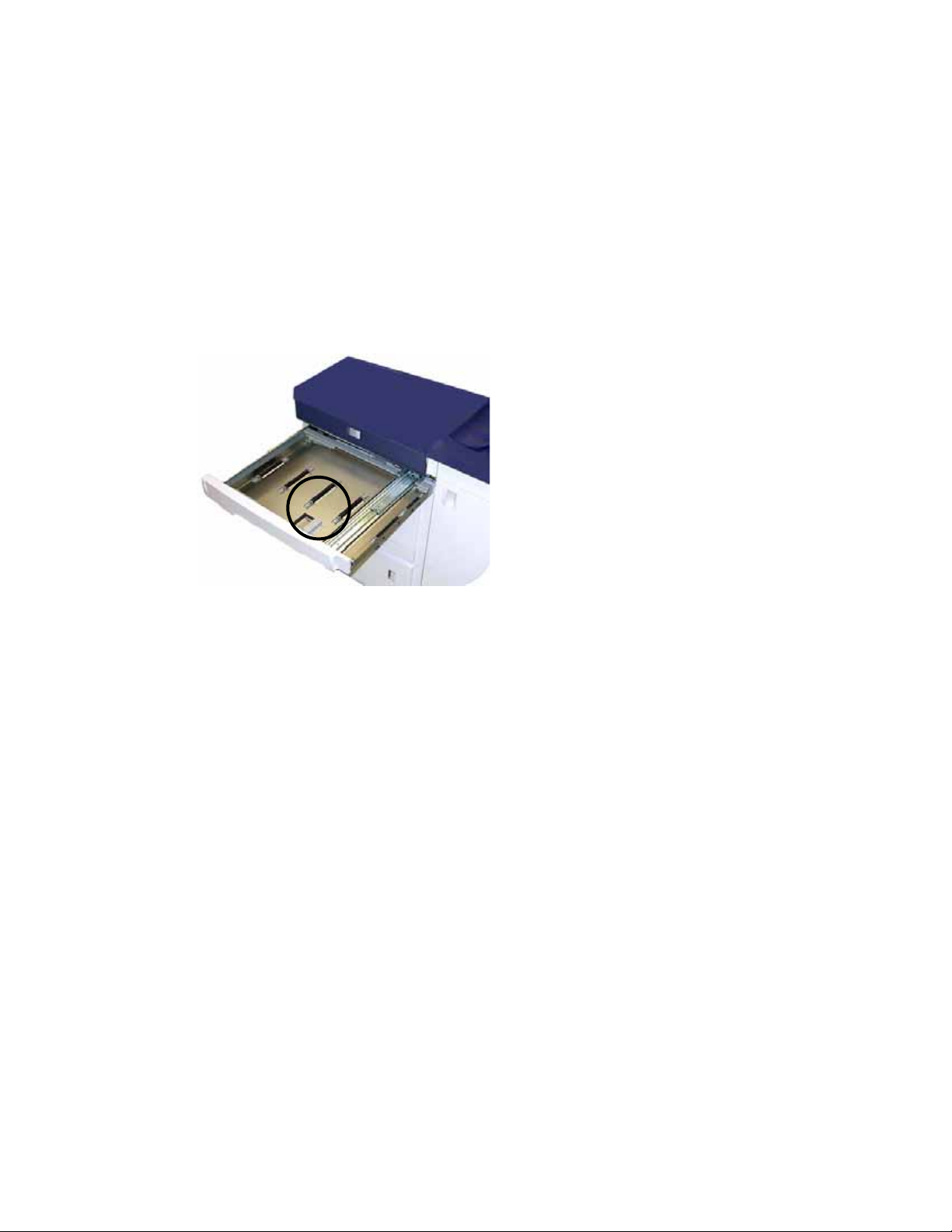

3.Aprire la risma di carta con il lato di chiusura rivolto verso l'alto e collocarla nel vassoio.
4.Posizionare la carta nell'angolo anteriore destro del vassoio.
5.Non superare la linea di riempimento “Max”.
