Fiery® EXP5000 Color Server

SERVER & CONTROLLER SOLUTIONS

GUIDE DE LA COULEUR

A propos de la documentation

Ce manuel fait partie de la documentation du Fiery EXP5000 Color Server™, qui comprend les ouvrages suivants, destinés aux utilisateurs et aux administrateurs système. Ces manuels sont pour la plupart disponibles sous forme de ﬁchiers Acrobat PDF (

Portable Document Format

•Le

Guide de démarrage rapide

Fiery EXP5000 Color Server et de l’impression. Il explique également comment accéder à la documentation en ligne.

•Le

Guide d’installation des logiciels utilisateur

CD Logiciels Utilisateur, les logiciels qui permettront aux utilisateurs d’imprimer sur le Fiery EXP5000 Color Server. Il indique également comment conﬁgurer les connexions d’impression du Fiery EXP5000 Color Server.

• Le

Guide de conﬁguration

d’administration du Fiery EXP5000 Color Server pour les plates-formes et les environnements réseau pris en charge. Il comporte également des indications sur la conﬁguration des serveurs Unix, Windows NT 4.0/2000/Server 2003 et Novell NetWare pour permettre aux utilisateurs d’imprimer.

•Le

Guide d’impression

Server pour les utilisateurs qui impriment depuis leur ordinateur.

•Le

Guide de la couleur

Fiery EXP5000 Color Server. Ce manuel explique comment tirer parti du système de gestion des couleurs ColorWise®, ainsi que des fonctionnalités de ColorWise Pro Tools™.

présente les fonctions d’impression du Fiery EXP5000 Color

donne des informations sur la gestion des sorties couleur du

) sur le CD Documentation Utilisateur.

résume les étapes nécessaires à la conﬁguration du

explique comment installer, depuis le

présente les opérations de base de conﬁguration et

• Le manuel sortie couleur du Fiery EXP5000 Color Server et décrit les principaux scénarios de ﬂux des travaux. Ce guide explique également comment imprimer des documents couleur à partir d’applications Microsoft Windows et Apple Mac OS courantes.

•Le

Guide de gestion des tâches

tâches, y compris la Command WorkStation™, la Command WorkStation LE™et DocBuilder Pro™, ainsi que la façon dont vous pouvez les utiliser pour gérer et contrôler les tâches sur le Fiery EXP5000 Color Server Ce manuel est destiné aux opérateurs, aux administrateurs ou aux utilisateurs disposant des droits d’accès nécessaires, et qui sont chargés de surveiller et de gérer le ﬂux des tâches, de procéder au calibrage des couleurs et de résoudre les problèmes qui pourraient éventuellement se poser.

• Les produit et des solutions pour les problèmes que vous pouvez rencontrer.

Référence Fiery pour la couleur

Notes de mise à jour client

présente les principes de la gestion de la

présente les fonctions des utilitaires de gestion des

contiennent des informations de dernière minute sur le

Le présent document est protégé par la législation sur les droits d’auteur, et tous les droits sont réservés. Il ne peut être ni reproduit, ni communiqué, en partie ou en totalité, sous quelque forme, par quelque moyen et dans quelque but que ce soit, sans l’autorisation expresse et écrite préalable d’Electronics for Imaging, Inc. Les informations qu’il contient peuvent être modiﬁées sans préavis et ne constituent pas un engagement de la part d’Electronics for Imaging.

Le présent document est fourni en complément d’un produit Electronics for Imaging (le « Produit »), contenant un logiciel Electronics for Imaging (le « Logiciel »). Le Logiciel est fourni au titre d’une licence et ne peut être utilisé ou copié qu’en accord avec les termes du contrat de licence déﬁnis ci-après.

Ce produit peut être protégé par un ou plusieurs des brevets suivants aux Etats-Unis : 4,716,978, 4,828,056, 4,917,488, 4,941,038, 5,109,241, 5,170,182, 5,212,546, 5,260,878, 5,276,490, 5,278,599, 5,335,040, 5,343,311, 5,398,107, 5,424,754, 5,442,429, 5,459,560, 5,467,446, 5,506,946, 5,517,334, 5,537,516, 5,543,940, 5,553,200, 5,563,689, 5,565,960, 5,583,623, 5,596,416, 5,615,314, 5,619,624, 5,625,712, 5,640,228, 5,666,436, 5,745,657, 5,760,913, 5,799,232, 5,818,645, 5,835,788, 5,859,711, 5,867,179, 5,940,186, 5,959,867, 5,970,174, 5,982,937, 5,995,724, 6,002,795, 6,025,922, 6,035,103, 6,041,200, 6,065,041, 6,112,665, 6,116,707, 6,122,407, 6,134,018, 6,141,120, 6,166,821, 6,173,286, 6,185,335, 6,201,614, 6,215,562, 6,219,155, 6,219,659, 6,222,641, 6,224,048, 6,225,974, 6,226,419, 6,238,105, 6,239,895, 6,256,108, 6,269,190, 6,271,937, 6,278,901, 6,279,009, 6,289,122, 6,292,270, 6,299,063, 6,310,697, 6,321,133, 6,327,047, 6,327,050, 6,327,052, 6,330,071, 6,330,363, 6,331,899, 6,340,975, 6,341,017, 6,341,018, 6,341,307, 6,347,256, 6,348,978, 6,356,359, 6,366,918, 6,369,895, 6,381,036, 6,400,443, 6,429,949, 6,449,393, 6,476,927, 6,490,696, 6,501,565, 6,519,053, 6,539,323, 6,543,871, 6,546,364, 6,549,294, 6,549,300, 6,550,991, 6,552,815, 6,559,958, 6,572,293, 6,590,676, 6,606,165, 6,633,396, 6,636,326, 6,643,317, 6,647,149, 6,657,741, 6,662,199, RE33,973, RE36,947.

Marques

Bestcolor, ColorWise, EDOX, EFI, Fiery, le logo Fiery, Fiery Driven, RIP-While-Print et Spot-On sont des marques déposées d’Electronics for Imaging, Inc. auprès du « U.S. Patent and Trademark Ofﬁce » et dans certaines juridictions en dehors des Etats-Unis.

Le logo Best, le logo Electronics for Imaging, le logo Fiery Driven, le logo Intelligent Device Management, le logo PrintMe, le logo Splash, le logo Unimobile, le logo Velocity OneFlow, Everywhere You Go, Changing the Way the World Prints, AutoCal, AutoGray, Best, ColorCal, Command WorkStation, Device IQ, DocBuilder, DocBuilder Pro, DocStream, FreeForm, Fiery Link, Fiery Prints, Fiery Spark, Intelligent Device Management, NetWise, PrintMe, PrintMe Enterprise, PrintMe Networks, RIPChips, ScanBuilder, SendMe, Splash, Unimobile, Velocity, Velocity Balance, Velocity Build, Velocity Estimate, Velocity Exchange, Velocity OneFlow, Velocity Scan, VisualCal, WebInstaller, WebScan, WebSpooler, WebStatus et WebTools sont des marques d’Electronics for Imaging, Inc.

Les autres termes et noms de produits sont susceptibles d’être des marques ou des marques déposées de leur société respective et ils sont donc reconnus ici.

Avis

APPLE COMPUTER, INC. (« APPLE ») N’OFFRE AUCUNE GARANTIE, EXPRESSE OU TACITE, CONCERNANT SES LOGICIELS, LEURS QUALITES, LEURS PERFORMANCES OU LEUR CAPACITE A SATISFAIRE A QUELQUE APPLICATION PARTICULIERE QUE CE SOIT. EN CONSEQUENCE, CES PROGRAMMES SONT VENDUS EN L’ETAT ET L’ACHETEUR ASSUME TOUS LES RISQUES EN CE QUI CONCERNE LEUR QUALITE OU LEUR FONCTIONNEMENT.

LA SOCIETE APPLE NE POURRA EN AUCUN CAS ETRE TENUE RESPONSABLE DES PREJUDICES DIRECTS OU INDIRECTS, DE QUELQUE NATURE QUE CE SOIT, RESULTANT D’UNE IMPERFECTION DANS LES PROGRAMMES OU LE MANUEL, MEME SI ELLE A ETE AVISEE DE LA POSSIBILITE DE TELS PREJUDICES. L’EXCLUSION DE GARANTIES TACITES N’EST PAS AUTORISEE PAR CERTAINS ETATS. L’EXCLUSION CI-DESSUS NE S’APPLIQUE PEUT-ETRE PAS A VOUS.

LES GARANTIES STIPULEES CI-DESSUS SONT LES SEULES ET UNIQUES GARANTIES ACCORDEES PAR APPLE SUR SES PRODUITS. AUCUNE DECLARATION ORALE OU ECRITE DE LA PART D’APPLE OU DE SES EMPLOYES, REVENDEURS OU DISTRIBUTEURS NE SAURAIT DONNER LIEU A UNE GARANTIE SUPPLEMENTAIRE NI ETENDRE LES GARANTIES EXISTANTES.

L’ A CHETEUR A TOUTEFOIS DROIT A LA GARANTIE LEGALE, DANS LES CAS ET DANS LA MESURE SEULEMENT OU LA GARANTIE LEGALE EST APPLICABLE NONOBSTANT TOUTE EXCLUSION OU LIMITATION.

soit la cause et quelle que soit la forme de l’action intentée (contrat, préjudice (y compris dommages et intérêts), responsabilité du fabricant, etc.) sera limitée à $50.

Les couleurs PANTONE® afﬁchées dans l’application ou la documentation utilisateur peuvent différer des normes PANTONE identiﬁées. Consultez les publications actuelles sur les couleurs PANTONE aﬁn de connaître les couleurs exactes. PANTONE® et les autres marques de Pantone, Inc. sont la propriété de Pantone, Inc. © Pantone, Inc., 2001.

La responsabilité d’Apple en cas de préjudices réels, quelle qu’en

Référence : 45038577 01 mai 2004

Pantone, Inc. détient les droits des logiciels et/ou des données couleur fournis à Electronics for Imaging, Inc. pour distribution dans le cadre exclusif de leur utilisation avec les produits ou les logiciels Electronics for Imaging, Inc. Les données couleur et/ou les logiciels PANTONE ne doivent pas être copiés sur un autre disque ni en mémoire en dehors de la fourniture des produits ou logiciels d’Electronics for Imaging, Inc.

Ce produit comprend des logiciels développés par Apache Software Foundation (http://www.apache.org/).

Réglementation FCC

AVERTISSEMENT : La réglementation FCC précise que toute modiﬁcation ou tout changement apporté à cet équipement sans l’approbation expresse du fabricant pourrait se traduire, pour l’utilisateur, par une interdiction d’utiliser l’équipement.

Déclaration de conformité Classe B

Après contrôle, ce matériel a été jugé conforme aux normes imposées aux équipements numériques de classe B (Class B) dans la réglementation FCC (« Part 15 »). Ces restrictions ont pour objet d’assurer un niveau de protection raisonnable contre les interférences électromagnétiques nuisibles lorsque les équipements sont utilisés dans un environnement résidentiel. Ce matériel génère, utilise et peut émettre de l’énergie haute fréquence, et, s’il n’est pas installé et mis en œuvre conformément aux instructions ﬁgurant dans le présent manuel, il peut provoquer un brouillage radioélectrique. Il est toutefois impossible de certiﬁer qu’il n’y aura jamais d’interférences, quelle que soit l’installation.

Si le matériel est à l’origine d’interférences dangereuses affectant la réception radio ou TV (il sufﬁt d’allumer et d’éteindre l’appareil pour le vériﬁer), l’utilisateur est invité à y remédier en prenant une ou plusieurs des mesures suivantes :

Réorienter ou déplacer l’antenne de réception.

Eloigner davantage le matériel du récepteur.

Connecter le matériel à une prise se trouvant sur un circuit différent de celui du récepteur.

Contacter le revendeur ou un technicien radio/TV spécialisé.

Conformément à la réglementation FCC, les câbles de ce matériel doivent être blindés. Le faire fonctionner avec du matériel non approuvé ou des câbles non blindés, risque de troubler la réception radio et TV. Toute modiﬁcation ou tout changement apporté à cet équipement sans l’approbation expresse du fabricant pourrait se traduire, pour l’utilisateur, par une interdiction d’utiliser l’équipement.

Industry Canada Class B Notice

This Class B digital apparatus complies with Canadian ICES-003.

Avis de Conformation Classe B de l’Industrie Canada

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Respect de la réglementation en matière de brouillage radioélectrique

Ce matériel a fait l’objet d’un contrôle, seul et intégré dans un système simulant un usage normal, aﬁn de vériﬁer le respect des dispositions en matière de brouillage radioélectrique. Il est cependant possible que le respect de ces dispositions ne soit pas assuré dans certaines conditions défavorables, dans d’autres systèmes. L’utilisateur est responsable du respect de ces dispositions pour son propre système.

Dieses Gerät wurde sowohl einzeln als auch in einer Anlage, die einen normalen Anwendungsfall nachbildet, auf die Einhaltung der Funkentstörbestimmungen geprüft. Es ist jedoch möglich, dass die Funkentstörbestimmungen unter ungünstigen Umständen bei anderen Gerätekombinationen nicht eingehalten werden. Für die Einhaltung der Funkentstörbestimmungen einer gesamten Anlage, in der dieses Gerät betrieben wird, ist der Betreiber verantwortlich.

Le respect des dispositions applicables dépend de l’utilisation de câbles blindés. La responsabilité de leur approvisionnement incombe à l’utilisateur.

Die Einhaltung zutreffender Bestimmungen hängt davon ab, dass geschirmte Ausführungen benützt werden. Für die Beschaffung richtiger Ausführungen ist der Betreiber verantwortlich.

Contrat de licence

LISEZ ATTENTIVEMENT LES TERMES ET CONDITIONS CI-APRES AVANT D’UTILISER CE LOGICIEL. SI VOUS N’ACCEPTEZ PAS LES TERMES ET CONDITIONS DU PRESENT CONTRAT, N’UTILISEZ PAS LE LOGICIEL. EN INSTALLANT OU EN UTILISANT LE LOGICIEL, VOUS INDIQUEZ QUE VOUS ACCEPTEZ LES TERMES DU PRESENT CONTRAT. SI VOUS N’ACCEPTEZ PAS CES TERMES, VOUS POUVEZ RETOURNER LE LOGICIEL INUTILISE A VOTRE VENDEUR POUR EN OBTENIR LE REMBOURSEMENT COMPLET.

Licence

Electronics for Imaging vous accorde une licence non exclusive d’utilisation du Logiciel et de la documentation (« la Documentation ») qui accompagne le Produit. Le Logiciel est concédé au titre d’une licence ; il n’est pas vendu. Vous ne pouvez l’utiliser que pour vos besoins professionnels ou personnels. Il est interdit de louer, donner à bail ou prêter le Logiciel, ou de consentir une sous-licence pour celui-ci, ainsi que de l’utiliser dans le cadre d’un service bureau, en temps partagé ou de tout autre environnement similaire.

Vous ne pouvez pas réaliser, faire réaliser ou autoriser la réalisation de copies totales ou partielles du Logiciel, à l’exception d’une (1) copie pour la sauvegarde ou l’archivage dans le cadre de l’utilisation du Logiciel dans les conditions citées dans le présent contrat. La reproduction de la Documentation est interdite. Toute tentative de localisation, traduction, désassemblage, déchiffrage, décompilation, « rétrotechnique », recherche du code source, modiﬁcation, création de produits dérivés, ainsi que toute modiﬁcation de quelque partie du Logiciel que ce soit est interdite.

Les termes, conditions et restrictions spéciﬁés dans le contrat de licence s’appliquent à l’ensemble des correctifs, versions provisoires, versions, notes de mise à jour, mises à jour et mises à niveau du Logiciel.

Droits de propriété

Vous reconnaissez et acceptez que tous les droits, titres et intérêts, y compris l’ensemble des droits de propriété intellectuelle, relatifs au Logiciel, à la Documentation ainsi qu’à toutes les modiﬁcations et aux produits dérivés sont et resteront la propriété exclusive d’Electronics for Imaging et de ses fournisseurs. A l’exception de la licence expresse et limitée accordée ci-dessus quant à l’utilisation du Logiciel, aucun droit ni licence que ce soit n’est concédé. Le présent contrat ne vous accorde aucun droit relatif aux brevets, droits d’auteur, secrets commerciaux ou marques (déposées ou non). Vous acceptez de ne pas adopter, déposer ni tenter de déposer une marque ou un nom Electronics for Imaging (« Marque Electronics for Imaging »), ni de marque, URL, nom de domaine Internet ou symbole proche et prêtant à confusion comme nom propre ou nom de vos sociétés afﬁliées ou produits, ainsi que de ne pas effectuer d’actions portant préjudice aux droits concernant les marques d’Electronics for Imaging et de ses fournisseurs ou les réduisant.

Conﬁdentialité

Le Logiciel est une information conﬁdentielle d’Electronics for Imaging et il vous est interdit de le distribuer ou d’en divulguer le contenu. Vous pouvez toutefois céder de manière permanente l’ensemble de vos droits au titre du présent contrat à une autre personne ou entité juridique à condition : (1) qu’une telle cession soit autorisée par l’ensemble de la législation et de la réglementation en matière d’exportation, y compris la réglementation U.S. Export Administration Regulations ; (2) que vous cédiez à cette personne ou entité l’ensemble du Logiciel et de la Documentation (y compris toutes les copies, mises à jour, mises à niveau, versions antérieures, tous les composants, supports et documents imprimés, et le présent contrat) ; (3) que vous ne conserviez aucune copie du Logiciel et de la Documentation, y compris les copies stockées sur ordinateur ; et (4) que le bénéﬁciaire accepte les termes et conditions du présent contrat.

Recours et rupture du contrat

Toute utilisation, reproduction ou communication non autorisée du Logiciel, ou tout manquement au présent contrat se traduira par la rupture immédiate de ce contrat de licence, et Electronics for Imaging pourra avoir accès à d’autres recours juridiques. En cas de rupture du présent contrat, vous devez détruire toutes les copies du Logiciel et de sa Documentation, ainsi que tous ses composants. Toutes les dispositions du présent contrat concernant les limitations de garantie et de responsabilité, les recours, les dommages, les lieu et droit d’application, la juridiction, ainsi que les droits de propriété d’Electronics for Imaging, restent en vigueur après la rupture du contrat.

Limitation de garantie et de responsabilité

Electronics for Imaging garantit à l’acheteur initial (« le Client »), pour une période de trente (30) jours à compter de la date d’acquisition auprès de la société Electronics for Imaging ou de l’un de ses revendeurs agréés, que le fonctionnement du Logiciel sera pour l’essentiel conforme à la Documentation si le produit est utilisé conformément aux directives d’Electronics for Imaging. Electronics for Imaging garantit le support contenant le Logiciel contre toute défaillance pendant la durée de garantie susmentionnée. Electronics for Imaging ne garantit pas que le Logiciel répondra à vos besoins spéciﬁques, qu’il fonctionnera de façon ininterrompue, sécurisée et sans défaut, avec une tolérance aux pannes, ni que tous les défauts du Logiciel seront corrigés. Electronics for Imaging ne fournit aucune garantie tacite ou autre quant aux performances ou à la ﬁabilité des produits logiciels ou matériels de fournisseurs tiers. L’INSTALLATION DE PRODUITS DE FOURNISSEURS TIERS AUTRES QUE CEUX AUTORISES PAR ELECTRONICS FOR IMAGING RENDRA CETTE GARANTIE CADUQUE. EN OUTRE, TOUTE UTILISATION, MODIFICATION ET/OU REPARATION DU PRODUIT NON AUTORISEE PAR ELECTRONICS FOR IMAGING RENDRA CETTE GARANTIE CADUQUE.

A L’EXCEPTION DE LA GARANTIE EXPRESSE ET LIMITEE CI-DESSUS ET DES DISPOSITIONS DES LOIS EN VIGUEUR LE CAS ECHEANT, ELECTRONICS FOR IMAGING N’ACCORDE AUCUNE GARANTIE CONCERNANT LE LOGICIEL, QU’ELLE SOIT EXPRESSE, TACITE, REGLEMENTAIRE OU FIGURANT DANS UNE DISPOSITION DU PRESENT CONTRAT OU DANS UNE COMMUNICATION VERBALE AVEC VOUS, ET ELECTRONICS FOR IMAGING N’OFFRE EN PARTICULIER AUCUNE GARANTIE TACITE, CONCERNANT L’APTITUDE A ETRE COMMERCIALISE, LA CAPACITE A SATISFAIRE A QUELQUE APPLICATION PARTICULIERE QUE CE SOIT, LE RESPECT DES DROITS DE TIERS OU TOUTE AUTRE CONDITION.

Limitation de responsabilité

DANS LES LIMITES DES DISPOSITIONS LEGALES, ELECTRONICS FOR IMAGING ET SES FOURNISSEURS NE POURRONT ETRE TENUS POUR RESPONSABLES DES PREJUDICES DIRECTS OU INDIRECTS, DE QUELQUE NATURE QUE CE SOIT, RESULTANT DE LA VENTE, DE L’INSTALLATION, DE LA MAINTENANCE, DE L’UTILISATION, DU FONCTIONNEMENT OU DU DYSFONCTIONNEMENT DU LOGICIEL, QUELLE QUE SOIT LEUR ORIGINE OU LA RESPONSABILITE THEORIQUE. CETTE LIMITATION S’APPLIQUE MEME SI ELECTRONICS FOR IMAGING A ETE AVISE DE LA POSSIBILITE DE TELS PREJUDICES. VOUS RECONNAISSEZ QUE LE PRIX DU PRODUIT TIENT COMPTE DE CETTE REPARTITION DU RISQUE. RIEN, DANS LA PRESENTE CLAUSE, NE REMET EN CAUSE VOS DROITS EN QUALITE DE CONSOMMATEUR, SI VOUS N’AVEZ PAS ACHETE CE LOGICIEL DANS LE CADRE D’UNE ACTIVITE COMMERCIALE OU SI VOUS NE CONSIDERIEZ PAS L’ACHETER DANS LE CADRE D’UNE TELLE ACTIVITE.

Vous êtes informé par la présente qu’Adobe Systems Incorporated, société de droit de l’Etat du Delaware, sise 345 Park Avenue, San Jose, Californie 95110-2704, Etats-Unis, (« Adobe ») est partie prenante à ce contrat dans la mesure où celui-ci comporte des dispositions relatives aux logiciels, programmes de polices, types de caractères et/ou marques objet de la licence ou fournis par Adobe. Ces dispositions sont prévues expressément pour le bénéﬁce d’Adobe, qui peut les faire exécuter, en plus d’Electronics for Imaging. ADOBE N’ASSUME AUCUNE RESPONSABILITE ENVERS VOUS CONCERNANT LES LOGICIELS OU LA TECHNOLOGIE ADOBE FAISANT L’OBJET DU PRESENT CONTRAT DE LICENCE.

Contrôles à l’exportation

Les produits Electronics for Imaging sont soumis à la législation et à la réglementation des Etats-Unis concernant l’exportation, y compris à la réglementation U.S. Export Administration Regulations, ainsi qu’à la législation et à la réglementation d’autres pays. Vous vous engagez à ne pas utiliser, distribuer, céder, exporter ni réexporter tout ou partie du Produit ou du Logiciel, sous quelque forme que ce soit, sans les autorisations gouvernementales nécessaires.

Limitation des droits (Etats-Unis)

L’utilisation, la copie ou la communication du Logiciel par l’administration fédérale des Etats-Unis sont soumises aux conditions déﬁnies dans les documents FAR

12.212 ou DFARS 227.7202-3 -227.7202-4 et, dans la limite des dispositions légales de la législation fédérale des Etats-Unis, à la limitation des droits déﬁnie dans les documents FAR 52.227-14, Restricted Rights Notice (juin 1987) Alternate III(g)(3)(juin 1987) ou FAR 52.227-19 (juin 1987). Sous réserve que des données techniques soient fournies au titre du présent contrat, elles sont protégées par les documents FAR 12.211 et DFARS 227.7102-2 et, dans la limite explicitement requise par l’administration fédérale des Etats-Unis, font l’objet d’une limitation des droits déﬁnie dans les documents DFARS 252.227.7015 (novembre 1995) et DFARS 252.227-7037 (septembre 1999). En cas de modiﬁcation ou de remplacement des règlementations citées ci-dessus, les règlementations les remplaçant ou des réglementations équivalentes sont applicables. Le nom de la Partie contractante est Electronics for Imaging.

Généralités

Ce contrat est régi par les lois de l’Etat de Californie, Etats-Unis.

Tout différend relatif à l’exécution ou à la rupture du présent contrat sera soumis à « the Superior Court of the State of California for the County of San Mateo » de l’Etat de Californie, Etats-Unis. Cependant, Electronics for Imaging, Inc. se réserve seul le droit, et à son seul choix, d’intenter une action devant le tribunal compétent à raison du siège social de l’utilisateur pour obtenir toute mesure provisoire ou déﬁnitive à raison d’une violation par l’utilisateur de ses obligations au titre du présent contrat. Ce contrat n’est pas soumis à la Convention des Nations Unies sur les contrats de vente internationaux de marchandises ni à aucune autre convention similaire.

Ce contrat est le seul accord qui nous lie, et il annule toute communication ou publicité concernant le Logiciel.

Dans le cas où l’une de ses dispositions serait considérée comme inapplicable, elle serait considérée comme sufﬁsamment modiﬁée pour être applicable et le reste du contrat resterait en vigueur.

Pour toute question, veuillez consulter le site Web d’Electronics for Imaging à l’adresse www.eﬁ.com.

Electronics for Imaging 303 Velocity Way Foster City, CA 94404 Etats-Unis

Table des matières

A propos de la documentation

Introduction

A propos de ce manuel Principales fonctions de ColorWise

Chapitre 1 : Gestion des couleurs sur le Fiery EXP5000

Gestion des couleurs sur le Fiery EXP5000

Rendu des couleurs 1-7

Texte et images en noir 100 % 1-9

Surimpression du noir 1-10

Correspondance tons directs 1-11

Proﬁl source RVB 1-12

Proﬁl de simulation CMJN 1-14

Méthode de simulation CMJN 1-15

Séparation RVB 1-16

Proﬁl de sortie 1-17

Activer surimpression 1-18

Trame 1-18

Pilote d’imprimante PostScript pour Windows et Mac OS

Déﬁnition des options de gestion des couleurs pour Windows 1-22

Pilote d’imprimante Adobe PostScript pour Mac OS 1-24

xii

1-1

1-21

Chapitre 2 : Calibrage de la couleur

Présentation du calibrage Qu’est-ce que le calibrage ?

Principe de fonctionnement du calibrage 2-3

Périodicité du calibrage 2-4

Vériﬁcation du statut du calibrage 2-6

2-2

2-3

viii Table des matières

Utilisation de Calibrator

Démarrage de Calibrator 2-7

Mode Expert 2-8

Rétablissement des mesures de calibrage par défaut 2-10

Calibrage du Fiery EXP5000 avec l’ES-1000 Calibrage du Fiery EXP5000 avec le DTP41 Calibrage du Fiery EXP5000 avec le DTP32

Chapitre 3 : ColorWise Pro Tools

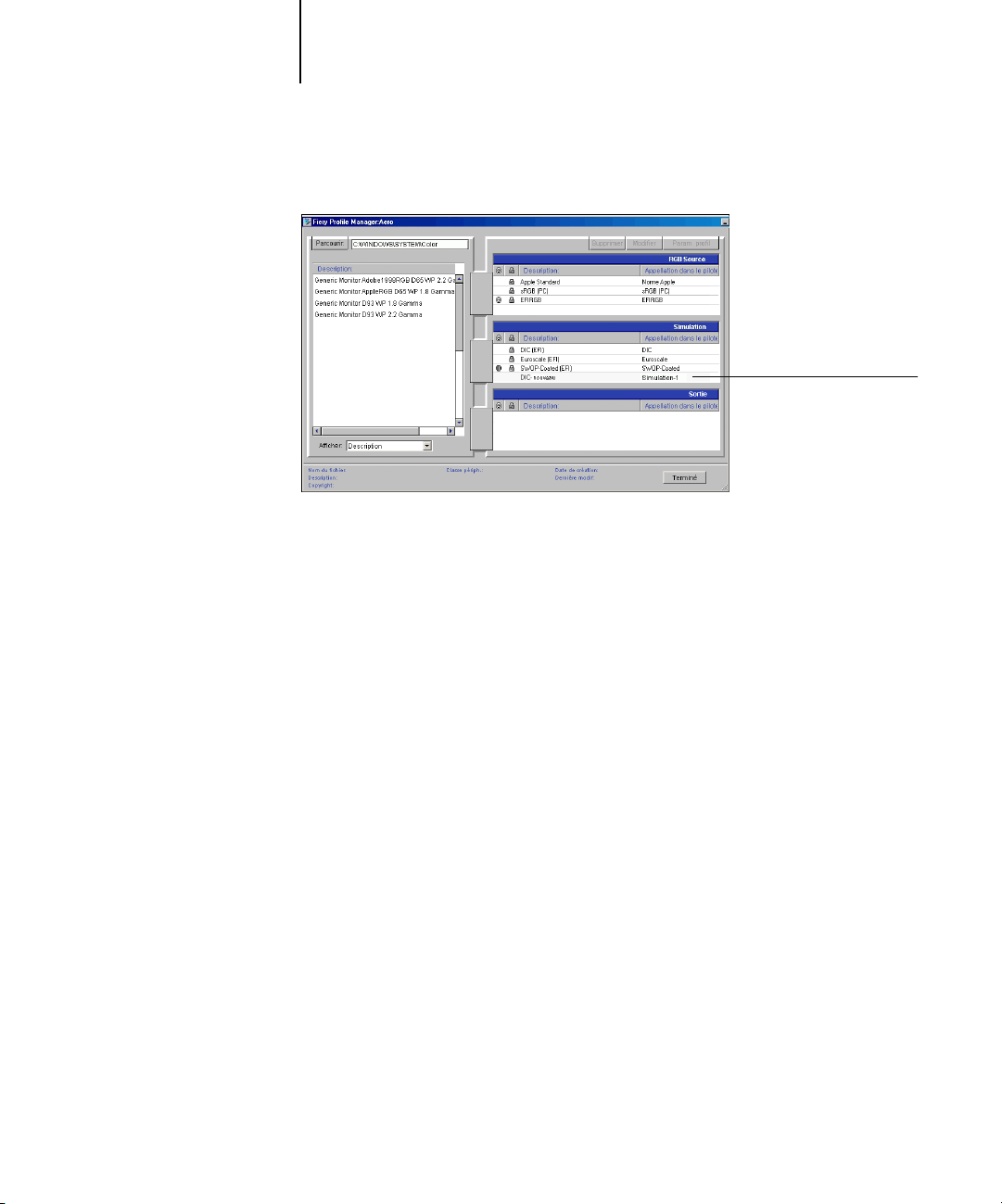

Proﬁle Manager

Déﬁnition de proﬁls par défaut 3-3

Utilisation des proﬁls de sortie du support 3-5

Téléchargement des proﬁls 3-6

Modiﬁcation des proﬁls 3-8

Gestion de proﬁls 3-8

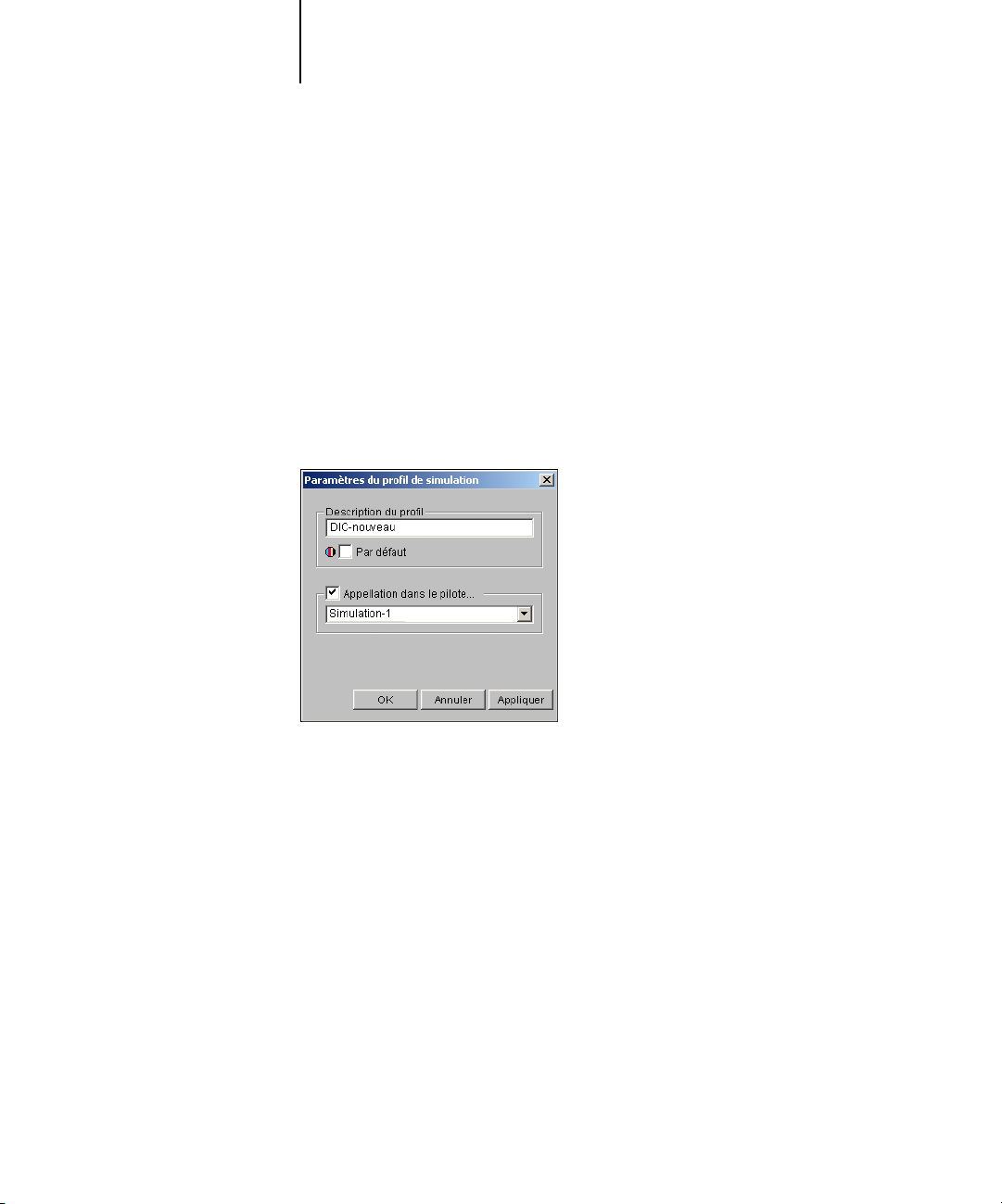

Déﬁnition de proﬁls 3-10

Color Editor

Modiﬁcation des proﬁls 3-13

Annulation de modiﬁcations de simulations CMJN 3-20

Vériﬁcation de proﬁls modiﬁés 3-20

2-6

2-11

2-15

2-19

3-2

3-13

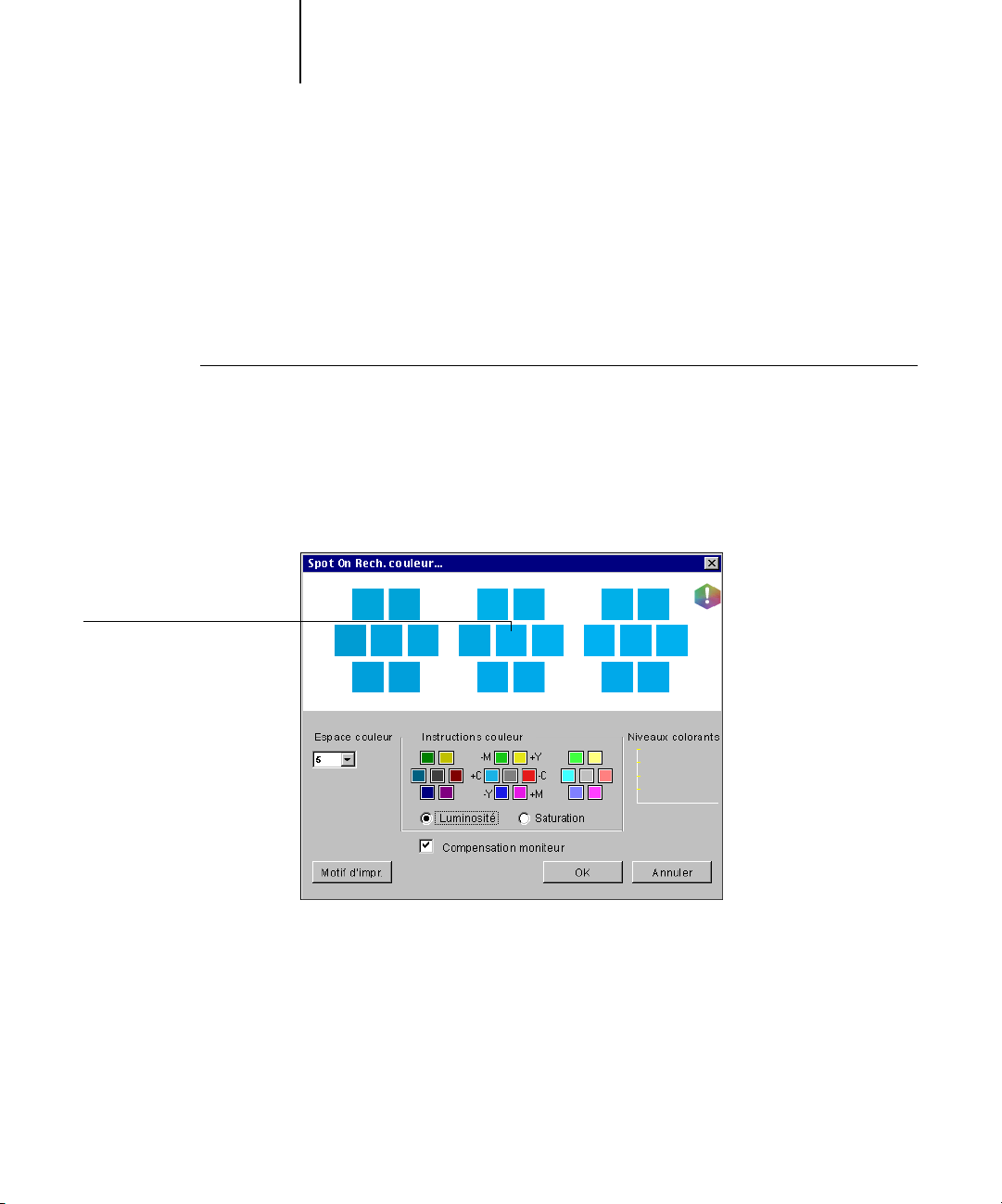

Utilisation de Spot-On (Fiery Graphic Arts Package)

Démarrage de Spot-On 3-22

Utilisation de la fenêtre principale de Spot-On 3-23

Utilisation des couleurs existantes 3-25

Création de couleurs personnalisées 3-27

Téléchargement (réception) de groupes de couleurs personnalisées 3-28

Téléchargement (envoi) de groupes de couleurs personnalisées 3-29

Modiﬁcation des valeurs chromatiques 3-30

Utilisation d’un instrument de mesure pour déﬁnir les couleurs 3-34

Enregistrement des modiﬁcations et fermeture de Spot-On 3-36

Color Setup

Déﬁnition des options par défaut de ColorWise 3-37

3-21

3-37

ix Table des matières

Annexe A : Instruments de mesure des couleurs

Utilisation du spectrophotomètre EFI Spectrometer ES-1000

Conﬁguration de l’ES-1000 A-1

Calibrage de l’ES-1000 A-2

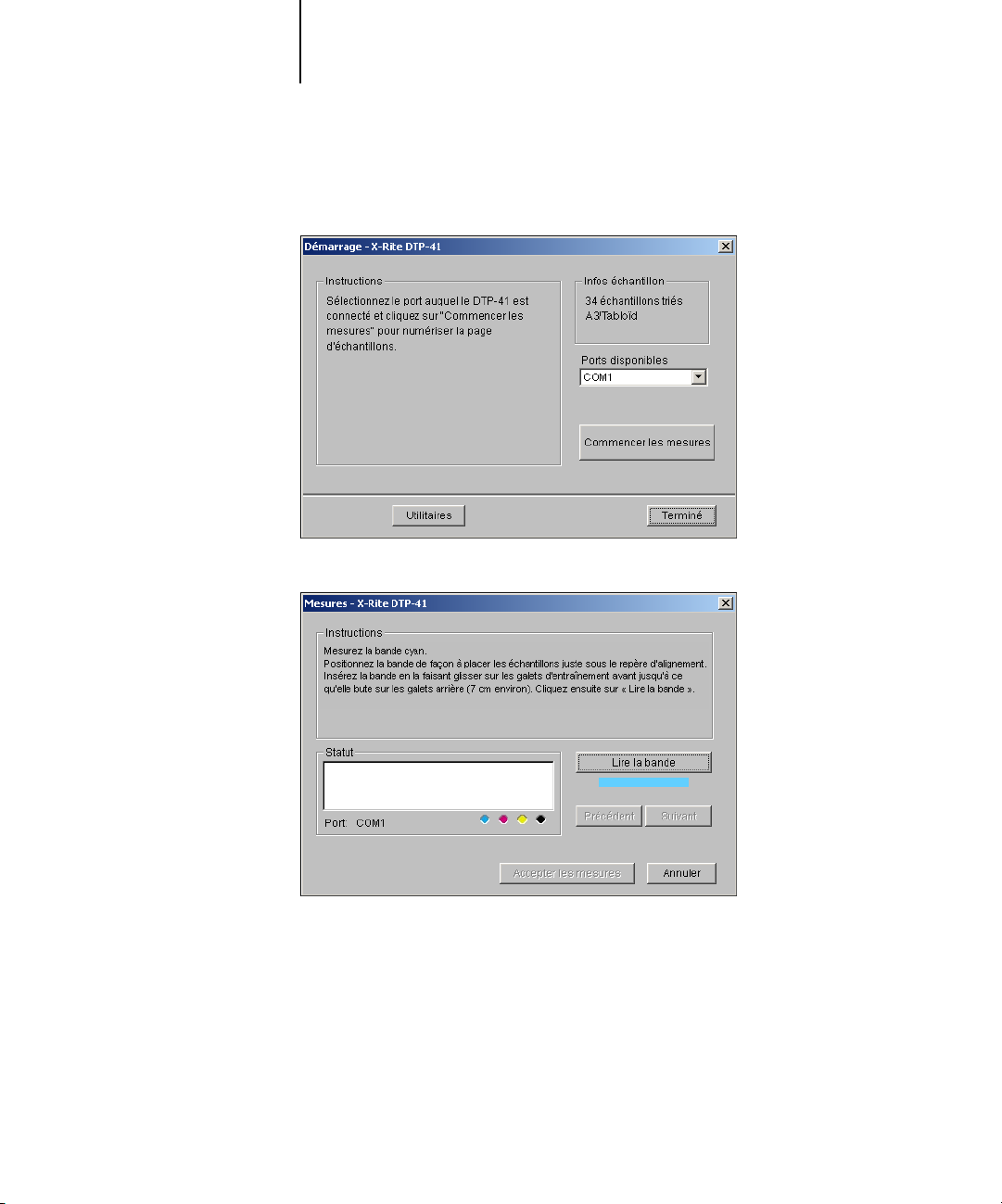

Utilisation du spectrophotomètre X-Rite DTP41

Conﬁguration du DTP41 A-3

Calibrage du DTP41 A-6

Utilisation du densitomètre X-Rite DTP32

Conﬁguration du DTP32 A-10

Calibrage du DTP32 A-12

Annexe B : Importation des mesures de densité

Format de ﬁchier d’importation Simple ASCII (SAIFF)

Exemple de densité 1D Status T pour une page de 34 échantillons d’EFI B-2

Exemple de densité 1D Status T pour une page de 21 échantillons d’EFI B-3

Exemple de densité 1D Status T pour une page quelconque B-4

Index

A-1

A-2

A-10

B-1

Page Vierge.

xi A propos de ce manuel

Introduction

Ce chapitre explique comment gérer les sorties couleur sur le Fiery EXP5000 Color Server et donne des informations sur le calibrage et les proﬁls couleur.

Ce manuel fait partie de la documentation qui comprend les ouvrages destinés aux utilisateurs et aux administrateurs système. Ces ouvrages sont à votre disposition dans votre entreprise. Consultez-les pour avoir une description complète de votre Fiery EXP5000 Color Server.

EMARQUE

Dans ce manuel, le terme Fiery EXP5000 désigne le Fiery EXP5000 Color Server. Dans les illustrations, le terme « Aero » désigne le Fiery EXP5000. « Windows » fait référence à Windows 98, Windows Me, Windows NT 4.0, Windows 2000, Windows XP et Windows Server 2003, selon le cas. Les versions de Windows utilisées dans les illustrations risquent de ne pas correspondre à la version de Windows que vous utilisez.

A propos de ce manuel

Ce manuel est organisé de manière à vous fournir des informations importantes sur la gestion des sorties couleur sur votre Fiery EXP5000.

• Le chapitre 1 décrit les options d’impression du Fiery EXP5000 et explique

comment obtenir des résultats couleur optimaux.

• Le chapitre 2 couvre les différentes méthodes de calibrage du Fiery EXP5000.

• Le chapitre 3 traite des fonctions de ColorWise Pro Tools. ColorWise Pro Tools,

notamment Proﬁle Manager, qui permet de gérer les proﬁls couleur du Fiery EXP5000, et Color Editor, qui permet de personnaliser les proﬁls de

simulation et de sortie. Il décrit également Spot-On

, qui permet de déﬁnir les

équivalents CMJN des tons directs.

•L’annexe A donne des informations relatives à l’installation et au calibrage des

instruments de mesures couleurs.

•L’annexe B décrit le format de ﬁchier Simple ASCII (SAIFF), qui peut être utilisé

pour importer les mesures de densité de toner effectuées par les densitomètres.

xii Introduction

• Le glossaire du manuel

que l’on retrouve à plusieurs reprises dans ce guide, par exemple termes et concepts tels que « espace couleur », « tons directs », « gamme des couleurs » et « proﬁl source » sont cités tout au long de ce guide. Si vous débutez dans le domaine de l’impression couleur de bureau ou si un terme ne vous est pas familier, veuillez consulter ce glossaire.

Référence Fiery pour la couleur

précise le sens des mots en gras

proﬁl de sortie

. Les

Principales fonctions de ColorWise

ColorWise, système de gestion des couleurs (SGC)

permet aux utilisateurs, aussi bien expérimentés que débutants, d’optimiser leurs sorties couleur pour différents types de travaux. Les options par défaut de ColorWise donnent des couleurs de haute qualité sans réglage préalable, à partir de nombreuses applications Windows et Mac OS. Cela signiﬁe que des utilisateurs occasionnels peuvent obtenir d’excellents résultats sans avoir à connaître ou modiﬁer les réglages couleur du Fiery EXP5000.

Aﬁn de conserver des couleurs régulières dans le temps, veillez à calibrer le Fiery EXP5000 régulièrement. ColorWise Pro Tools comprend un outil simple d’utilisation qui permet d’effectuer un calibrage à l’aide du module de numérisation intégré à la presse numérique ou à l’aide d’un

densitomètre

(reportez-vous au chapitre 2).

intégré au Fiery EXP5000,

spectrophotomètre

ou d’un

Les fonctions ColorWise vous permettent de modiﬁer les résultats d’impression. Ainsi, selon vos besoins, vous pouvez :

• Déﬁnir le comportement de l’impression

d’imprimerie offset

•Obtenir une excellente correspondance des couleurs PANTONE et autres

directs

lors d’une impression en quadrichromie ou sur des presses utilisant des

plaques supplémentaires.

• Sélectionner un

rendu des couleurs, pour l’impression dense, aux couleurs saturées pour les régulière pour les photographies. Ils offrent également des rendus colorimétriques absolus et relatifs pour les besoins spéciaux.

DIC, Euroscale

dictionnaire de rendu des couleurs

CMJN

pour simuler les normes

SWOP

(CRD) appelé également

RVB

. Les CRD permettent une impression

graphiques de présentation

; ou précise et

tons

xiii Principales fonctions de ColorWise

• Déﬁnir la source des données couleur RVB pour une meilleure correspondance avec

les couleurs de l’écran, et obtenir une conversion couleur optimale des données RVB en l’absence d’informations sur leur source.

• Choisir si les données RVB doivent être converties dans la gamme complète des

couleurs de la presse numérique ou si elles doivent d’abord être converties dans la gamme d’un autre périphérique telle qu’une norme d’imprimerie. Cette fonction s’avère pratique pour faire en sorte qu’un périphérique se comporte comme un autre, ainsi que pour voir le résultat d’un ﬁchier RVB dans différentes conditions d’impression sans avoir à retraiter chaque fois ses données.

gestion des couleurs ColorWise (ColorWise)

offre une architecture couleur ouverte et permettant aux utilisateurs de personnaliser le Fiery EXP5000 aﬁn de répondre à de nouveaux besoins lorsqu’ils apparaissent. ColorWise supporte les

ICC

, qui sont des proﬁls couleur standards déﬁnissant le comportement couleur d’un périphérique. Le téléchargement des proﬁls ICC sur le Fiery EXP5000 vous permet de simuler une presse personnalisée (ou une autre presse numérique) et imprimer avec précision les couleurs d’un moniteur ou d’un scanner particulier. De plus, vous pouvez créer des proﬁls ICC personnalisés pour la presse numérique.

proﬁls

ColorWise permet également d’utiliser un densitomètre

Status T

quelconque par importation des données dans un format de ﬁchier standard (reportez-vous à l’annexe B). Dans ce cas, il est important de noter que la qualité de l’instrument utilisé déterminera la qualité du

calibrage

Page Vierge.

1-1 Gestion des couleurs sur le Fiery EXP5000

Chapitre 1 : Gestion des couleurs sur le Fiery EXP5000

Les sections qui suivent décrivent les options disponibles avec le système de gestion des couleurs besoins. Elles présentent les réglages par défaut de ColorWise ainsi que les options supplémentaires destinées aux utilisateurs souhaitant le personnaliser.

Pour plus d’informations sur les pilotes d’imprimante reportez-vous à la page 1-21. Ce chapitre contient également des informations sur les possibilités des différents pilotes d’imprimante et des instructions pour la déﬁnition des options couleur avec les pilotes PostScript pour Windows et Mac OS.

ColorWise

et expliquent comment personnaliser les réglages couleur selon les

PostScript

Niveau 2 ou 3,

Gestion des couleurs sur le Fiery EXP5000

Pour modiﬁer le comportement de l’impression du Fiery EXP5000, procédez comme suit :

• Sélectionnez les options ColorWise pour chaque tâche d’impression à l’aide des

menus du pilote d’imprimante.

• Sélectionnez la plupart des options ColorWise comme paramètres de serveur

par défaut à partir de l’application Color Setup dans ColorWise Pro Tools (reportezvous à la page 3-37). Les paramètres par défaut peuvent également être déﬁnis lors de la conﬁguration du Fiery EXP5000, comme il est décrit dans le

Guide de conﬁguration

suivantes, sauf si vous les modiﬁez.

. Ces paramètres par défaut seront appliqués à toutes les tâches

• Sélectionnez certaines options ColorWise, plus particulièrement les paramètres du

proﬁl ICC

Il s’agit de Proﬁl de simulation par défaut (page 1-14), Méthode de simulation CMJN (page 1-15), Appellation dans le pilote (page 3-10), Proﬁl source par défaut (page 1-12), Séparation RVB (page 1-16) et des données de calibrage associées (page 2-4).

par défaut et les options de calibrage, à partir de ColorWise Pro Tools.

1-2 Gestion des couleurs sur le Fiery EXP5000

Les applications peuvent générer les données couleur destinées au Fiery EXP5000 dans plusieurs

applications bureautiques

généralement des données

tons directs

espaces couleur

. Le type de données couleur le plus courant pour les

est RVB alors que les applications de prépresse produisent

CMJN

. Les applications peuvent également générer des

tels que les couleurs PANTONE. Pour rendre les choses plus compliquées encore, une même page peut contenir un mélange de couleurs RVB et CMJN, et de tons directs. Le Fiery EXP5000 permet aux utilisateurs de contrôler l’impression de ces documents mixtes avec des fonctions qui s’appliquent spéciﬁquement aux données RVB ou CMJN, ou aux tons directs. La gestion des couleurs du Fiery EXP5000 génère des données CMJN destinées à la presse numérique.

Le schéma ci-dessous illustre les options d’impression du système de gestion des couleurs du Fiery EXP5000 affectant les conversions des données couleur. Vous pouvez accéder à ces options lorsque vous envoyez une tâche d’impression au Fiery EXP5000. La plupart d’entre elles, ainsi que leurs paramètres, sont décrites dans les sections suivantes de ce chapitre.

Données RVB

Données CMJN

Données de tons directs

Proﬁl source RVB Gamma Luminophores Point blanc

Rendu des couleurs (CRD) Surimpression du noir Luminosité Texte et images en noir

100 % Séparation RVB Proﬁl de sortie

Proﬁl de simulation CMJN Méthode de simulation CMJN Luminosité Texte et images en noir 100 % Activer surimpression Proﬁl de sortie

Correspondance tons directs

Traitement

couleur

Fiery EXP5000

Données couleur envoyées à la presse numérique

1-3 Gestion des couleurs sur le Fiery EXP5000

Proﬁl source RVB

données couleur RVB. Les autres options concernant les couleurs RVB affectent également les données couleur d’espaces couleur calibrés plus rarement utilisés, comme Lab ou XYZ.

est la seule option couleur qui s’applique uniquement aux

EMARQUE

source RVB affecte tous les espaces couleur CIEBasedABC (si l’espace source est RVB). Si vous envoyez au Fiery EXP5000 des données CMJN au format CIEBasedDEFG, en choisissant par exemple l’option de gestion des couleurs PostScript dans Adobe Photoshop, l’option sélectionnée pour le rendu des couleurs du Fiery EXP5000 (qui ne concerne en principe que les données RVB) affectera également les données CMJN.

Lors de l’envoi d’une tâche au Fiery EXP5000, vous pouvez effectuer les sélections suivantes via les options d’impression. Pour chaque option, le paramètre par défaut est souligné dans le tableau. Certaines d’entre elles peuvent aussi être déﬁnies par défaut par l’administateur au moment de la conﬁguration du Fiery EXP5000 ou lors de l’utilisation de ColorWise Pro Tools. Cette valeur par défaut est utilisée lorsque l’option est paramétrée sur Imprimante par défaut.

Option d’impression couleur du

Fiery EXP5000

Luminosité

Imprimante par défaut/85 % Très clair/90 % Plus clair/95 % Clair/ 100 % Normal/105 % Foncé/ 110 % Plus foncé/115 % Très foncé (L’option Imprimante par défaut produit le même résultat que le paramètre 100 % Normal.)

Si vous connaissez bien les couleurs PostScript 3, sachez que le proﬁl

Résultat

Effectue un réglage des couleurs sur tous les ou éclaircir la sortie imprimée.

canaux de couleur pour foncer

Mode couleur (Mac OS)

CMJN/Niveaux de gris ou

Mode d’impression (Windows)

Couleur standard/Couleur profess./ Niveaux de gris

Spéciﬁe l’espace couleur de sortie de la tâche. Pour un document couleur, sélectionnez CMJN, Couleur standard, Couleur profess.

1-4 Gestion des couleurs sur le Fiery EXP5000

Option d’impression couleur du

Fiery EXP5000

Rendu des couleurs

Imprimante par défaut/Photographique/ Présentation/Colorimétrique relatif/ Colorimétrique absolu (paramètre par défaut déﬁni lors de la conﬁguration ou avec ColorWise Pro Tools)

Texte et images en noir 100 %

Imprimante par défaut/Oui/ Non (paramètre par défaut déﬁni lors de la conﬁguration ou avec ColorWise Pro Tools)

Surimpression du noir

Imprimante par défaut/Oui/Non (paramètre par défaut déﬁni lors de la conﬁguration ou avec ColorWise Pro Tools)

Style surimpr. noir

Texte/Texte/Graphiques

Correspondance tons directs

Imprimante par défaut/Oui/ Non (paramètre par défaut déﬁni lors de la conﬁguration ou avec ColorWise Pro Tools)

Résultat

Applique un Fiery EXP5000 aux données donnée fournie avec une déﬁnition d’ CMJN inclus.

Oui permet d’optimiser la qualité du texte et des dessins au trait en noir (reportez-vous à la page 1-9).

Si vous choisissez Oui, le texte et les images en noir s’impriment en surimpression sur le fond de couleur, ce qui évite les risques de halo ou les erreurs de repérage des couleurs.

Spéciﬁe si la surimpression du noir doit s’appliquer au texte uniquement ou au texte et aux graphiques. Pour que cette option prenne effet, l’option Surimpression du noir doit être activée (reportez-vous à la page 1-10).

Oui permet d’activer la correspondance des tons directs du Fiery EXP5000 avec leurs meilleurs équivalents CMJN. Avec le Fiery Graphic Arts Package, vous pouvez utiliser Spot-On pour gérer et modiﬁer ces correspondances (reportez-vous à la page 3-21). Non indique au Fiery EXP5000 de réaliser la correspondance de la sortie avec une association CMJN déﬁnie par l’application dans laquelle le document a été créé (reportez-vous à la

page 1-11).

dictionnaire de rendu des couleurs (CRD) du

RVB (reportez-vous à la page 1-7) ou à toute

espace couleur source PostScript,

Proﬁl source RVB

Imprimante par défaut/EFIRGB/ sRGB (PC)//Norme Apple/Autre/ Source 1 à 10/Aucun (paramètre par défaut déﬁni lors de la conﬁguration ou avec ColorWise Pro Tools)

(Autre) Gamma

Imprimante par défaut/

1.0/1.2/1.4/1.6/1.8/2.0/2.2/2.4/2.6/2.8/3.0 (paramètre par défaut déﬁni lors de la conﬁguration ou avec ColorWise Pro Tools)

Applique un espace source RVB aux données RVB (reportez-vous à la

page 1-12). Si vous choisissez Autre, vous devez également spéciﬁer des

paramètres particuliers pour le gamma, les luminophores et le point blanc. Reportez-vous aux options correspondantes dans ce tableau. Cette option, ainsi que celle du Gamma, des Luminophores et du Point blanc, affecte uniquement les espaces couleur DeviceRGB ou RVB calibré.

Applique la valeur de (reportez-vous à la page 1-12). Pour utiliser cette option d’impression, choisissez Autre pour le Proﬁl source RVB.

gamma spéciﬁée à l’espace couleur source RVB déﬁni

1-5 Gestion des couleurs sur le Fiery EXP5000

Option d’impression couleur du

Fiery EXP5000

(Autre) Point blanc

Imprimante par défaut/5000 K (D50)/ 5500 K/6500 K (D65)/7500 K/9300 K (paramètre par défaut déﬁni lors de la conﬁguration ou avec ColorWise Pro Tools)

(Autre) Luminophores

Imprimante par défaut/Hitachi EBU/ Hitachi-Ikegami/NTSC/Radius Pivot/ SMPTE/Trinitron (paramètre par défaut déﬁni lors de la conﬁguration ou avec ColorWise Pro Tools)

Proﬁl de simulation CMJN

Imprimante par défaut/SWOP-Coated/ DIC/Euroscale/Simulation 1 à 10/ ColorWise NON/Aucun (paramètre par défaut déﬁni lors de la conﬁguration ou avec ColorWise Pro Tools)

Méthode de simulation CMJN

Imprimante par défaut/Rapide/ Complète (GCR source)/Complète (GCR sortie) (paramètre par défaut déﬁni lors de la conﬁguration ou avec ColorWise Pro Tools)

Résultat

Applique la valeur de déﬁni (reportez-vous à la page 1-12). Pour utiliser cette option d’impression, choisissez Autre pour le Proﬁl source RVB.

Applique l’information de l’espace couleur source RVB déﬁni (reportez-vous à la page 1-12). Pour utiliser cette option d’impression, choisissez Autre pour le Proﬁl source RVB.

Règle les données couleur CMJN pour simuler une norme d’impression offset ou une

gamme des couleurs personnalisée sur votre site. Choisissez Aucun

pour ignorer cette simulation (reportez-vous à la page 1-14).

Une simulation rapide applique des courbes de transfert à une dimension qui permettent de régler uniquement la densité de sortie. Une simulation complète applique des transformations colorimétriques permettant de régler à la fois la teinte et la densité de sortie (reportez-vous à la page 1-15).

point blanc spéciﬁée à l’espace couleur source RVB

luminophore (type de moniteur) spéciﬁée à

Simulation papier

Imprimante par défaut/Oui/Non (paramètre par défaut déﬁni lors de la conﬁguration ou avec ColorWise Pro Tools)

Séparation RVB

Imprimante par défaut/Sortie/Simulation (paramètre par défaut déﬁni lors de la conﬁguration ou avec ColorWise Pro Tools)

Vous pouvez régler la couleur aﬁn de compenser la valeur du point blanc du papier simulé. Par exemple, le papier journal contient un point blanc plus foncé que le papier blanc ordinaire. Cette option est uniquement disponible avec le Fiery Graphic Arts Package.

Détermine l’espace couleur CMJN dans lequel les données RVB d’origine seront séparées — CMJN de la presse numérique (Sortie) ou CMJN d’une simulation spéciﬁque (Simulation). Pour plus d’informations, reportez-vous à la page 1-16.

EMARQUE : Si l’on sélectionne Simulation, les couleurs RVB sont affectées par

les options Proﬁl de simulation CMJN et Méthode de simulation CMJN.

1-6 Gestion des couleurs sur le Fiery EXP5000

Option d’impression couleur du

Fiery EXP5000

Proﬁl de sortie

Imprimante par défaut/ Utiliser proﬁls support/Utiliser proﬁl serveur par défaut/Sortie 1 à 10 (paramètre par défaut déﬁni lors de la conﬁguration ou avec ColorWise Pro Tools)

Activer surimpression

Oui/Non

Lissage de l’image

Imprimante par défaut/ Automatique/Non/Oui/Inférieur à 90 à 300 ppp (paramètre par défaut déﬁni lors de la conﬁguration ou avec ColorWise Pro Tools)

Trame

Imprimante par défaut/Tons continus/ Journal Déﬁnie dans application/Trame 1 à 3 (paramètre par défaut déﬁni lors de la conﬁguration ou avec ColorWise Pro Tools)

Résultat

proﬁl de sortie est appliqué à toutes les données de la tâche d’impression

(reportez-vous à la page 1-17). Sélectionnez l’option Utiliser le proﬁl déﬁni pour le support pour utiliser automatiquement les proﬁls de sortie prédéﬁnis pour les types de support que vous avez choisis. Cette option prend le pas sur le même paramètre utilisé dans ColorWise Pro Tools. Les proﬁls de sortie déﬁnis par l’utilisateur peuvent être téléchargés sur le Fiery EXP5000 à l’aide de ColorWise Pro Tools. Pour plus d’informations sur l’utilisation de ColorWise Pro Tools, reportez-vous au chapitre 3.

Spéciﬁe si les données CMJN séparées doivent être imprimées sous forme d’un seul document composite quadri (reportez-vous à la page 1-18). Avec le Fiery Graphic Arts Package, vous pouvez combiner un nombre illimité de

séparations couleur (tons directs) avec les séparations CMJN.

Oui améliore la qualité d’impression des images basse résolution.

Permet de simuler un tramage pour la tâche d’impression.

Activer trapping

Imprimante par défaut/Oui/Non (paramètre par défaut déﬁni lors de la conﬁguration ou avec ColorWise Pro Tools)

Détection du noir

Oui/Non

Optimisation texte/images

Oui/Non

Des explications détaillées sur la façon dont ces paramètres ou d’autres affectent vos tâches d’impression sont fournies dans les sections suivantes de ce chapitre.

Permet d’indiquer si la tâche doit automatiquement activer le trapping du texte et des graphiques indépendamment de leur application. Le trapping permet de corriger le défaut d’alignement des aplats dans les images CMJN.

Dans le cas d’une tâche comportant à la fois des pages en noir uniquement et un nombre important de pages en couleur, il convient de désactiver cette option.

Oui permet de rendre les contours du texte et des images vectorielles plus nets.

1-7 Gestion des couleurs sur le Fiery EXP5000

Rendu des couleurs

L’option Rendu des couleurs permet de spéciﬁer un CRD pour les conversions de couleurs. Pour contrôler l’aspect des images, telles que les impressions réalisées à partir d’applications bureautiques ou les photographies RVB imprimées depuis Adobe Photoshop, sélectionnez le rendu des couleurs approprié. Le Fiery EXP5000 vous permet de sélectionner l’un des quatre rendus suivants, fréquemment utilisés dans les proﬁls ICC.

Rendu des couleurs du

Fiery EXP5000

Photographique — Ce rendu

produit généralement une impression moins saturée que le rendu Présentation pour les couleurs qui ne se situent pas dans la gamme des couleurs du périphérique d’impression. Il préserve les relations tonales des images.

Présentation

donne des couleurs saturées. Il ne tente pas de faire correspondre exactement les couleurs imprimées avec les couleurs afﬁchées. Les couleurs situées dans la gamme, telles que les tons chair, sont traitées de la même manière qu’avec le rendu Photographique.

— Ce rendu

Usage

Photographies, y compris les images numérisées et celles provenant de CD de photographies de référence et d’appareils photo numériques.

Illustrations et graphiques de présentation. Dans de nombreux cas, il peut être utilisé pour les pages combinant graphiques de présentation et photographies.

Rendu équivalent du

système ICC

Image, Contraste et Perception

Saturation, Illustrations

1-8 Gestion des couleurs sur le Fiery EXP5000

Rendu des couleurs du

Fiery EXP5000

Colorimétrique relatif — Ce

rendu transforme le point blanc entre la source et la destination. Par exemple, le gris bleuâtre d’un moniteur correspondra à gris neutre. Il peut permettre d’éviter l’apparition de bordures visibles lorsque l’on n’imprime pas en pleine page.

Colorimétrique absolu

rendu ne transforme pas le point blanc entre la source et la destination. Par exemple, le gris bleuâtre d’un moniteur donnera un gris bleuâtre.

— Ce

Usage

Utilisation avancée lorsque la correspondance des couleurs est importante mais que l’on préfère que le blanc du document s’imprime comme le blanc du papier. Il peut également être utilisé avec le système de gestion des couleurs PostScript pour modiﬁer les données CMJN lors de simulations.

Cas où des couleurs exactes sont nécessaires et où les bordures visibles sont tolérées. Il peut également être utilisé avec le système de gestion des couleurs PostScript pour modiﬁer les données CMJN lors de simulations.

Rendu équivalent du

système ICC

Colorimétrique relatif

Colorimétrique absolu

1-9 Gestion des couleurs sur le Fiery EXP5000

Texte et images en noir 100 %

L’option Texte et images en noir 100 % affecte l’impression du texte et des images

vectorielles noirs d’une page. Dans la plupart des cas, il est préférable de la laisser

paramétrée sur Oui. Lorsqu’elle est activée, les couleurs noires générées par les applications (par exemple, RVB = 0, 0, 0 ; CMJN = 0 %, 0 %, 0 %, 100 % ; ou N = 100 %) sont imprimées en utilisant la quantité maximale de toner noir autorisée par la courbe de calibrage. Par conséquent, le texte et les dessins noirs ne présenteront pas de

dégradations indésirables dues au tramage (avec un calibrage correct de la presse

numérique) ni d’erreurs de repérage, un seul toner étant utilisé. De plus, ce paramètre élimine tout risque de débordement.

Pour certaines tâches, il est préférable de désactiver cette option, par exemple si le noir de la page imprimée se superpose à de larges dégradés. Le tableau ci-dessous décrit le comportement de l’option Texte et images en noir 100 % avec des données de noir déﬁnies dans différents espaces couleur.

REMARQUE : Vous pouvez utiliser l’option Texte et images en noir 100 % pour

imprimer les composites, mais pas les séparations.

Noir

en entrée

RVB

CMJN

Tons directs

Texte et images en noir 100 %

Oui Non

Imprime en noir 100 % Avec le proﬁl par défaut, imprime un noir profond

avec tous les toners.

Imprime uniquement avec du toner noir, car les simulations CMJN conservent le canal noir. La quantité réelle de toner utilisée dépend de la simulation sélectionnée et du calibrage de la presse numérique.

Imprime uniquement avec du toner noir, car les simulations en tons directs conservent le canal noir. La quantité réelle de toner utilisée dépend de la simulation sélectionnée et du calibrage de la presse numérique.

1-10 Gestion des couleurs sur le Fiery EXP5000

REMARQUE : Les applications PostScript (QuarkXPress par exemple) peuvent convertir

les éléments déﬁnis comme RVB = 0, 0, 0 en noir CMJN avant d’envoyer la tâche au Fiery EXP5000. Ces éléments ne sont alors pas concernés par l’option Texte et images en noir 100 %. Pour plus d’informations, reportez-vous aux sections sur les applications. De plus, le texte et les dessins déﬁnis comme RVB = 0, 0, 0 dans les applications bureautiques (comme Microsoft Word) sont converties en noir 100 % (CMJN = 0 %, 0 %, 0 %, 100 %) par le pilote d’imprimante Microsoft PostScript Niveau 3 pour Windows 2000/XP. Pour imprimer avec ce noir 100 % à la densité maximale de toner de la presse numérique, activez l’option Texte et images en noir 100 %.

Surimpression du noir

L’option Surimpression du noir vous permet de spéciﬁer si le texte en noir (déﬁni par RVB = 0, 0, 0 ou par CMJN = 0 %, 0 %, 0 %, 100 %) doit venir en surimpression sur les fonds de couleur.

• Oui — Le texte en noir est surimprimé sur les fonds de couleur, ce qui évite les

risques de halo ou les erreurs de repérage des couleurs.

• Non — Le texte en noir « élimine » les fonds de couleur.

REMARQUE : Certaines applications PostScript effectuent leurs propres conversions pour

la surimpression du noir, avant d’envoyer la tâche d’impression au Fiery EXP5000.

Cette option peut être utile, par exemple, dans le cas d’une page comportant du texte noir sur un fond bleu clair. Le bleu clair est une couleur CMJN = 40 %, 30 %, 0 %, 0 %, et le texte noir est déﬁni par CMJN = 0 %, 0 %, 0 %, 100 %.

•Si l’option Surimpression du noir est activée, le texte de la page est surimprimé,

c’est-à-dire combiné avec les couleurs du fond. Dans notre exemple, la couleur du texte est alors déﬁnie par CMJN = 40 %, 30 %, 0 %, 100 %. Il n’y a aucune interruption des toners cyan et magenta, ce qui améliore la qualité de l’impression car aucune dégradation indésirable n’apparaît à la limite du texte et du fond. Cette option peut aussi être utilisée avec du texte déﬁni dans un espace couleur RVB, soit RVB = 0, 0, 0.

1-11 Gestion des couleurs sur le Fiery EXP5000

•Si l’option Surimpression du noir est désactivée, les zones de texte et les zones de

couleur (ici, cyan et magenta) sont juxtaposées : on a soit du toner cyan et magenta uniquement (en dehors du texte), soit du toner noir uniquement (à l’intérieur des caractères du texte). Des dégradations visibles se produisent à la limite de ces deux zones, du fait des limitations techniques de la presse numérique.

REMARQUE : Si vous sélectionnez Texte/Graphiques pour l’option Style de

surimpression du noir et si vous activez l’option Surimpression du noir, les textes et les graphiques en noir s’impriment en surimpression sur les fonds de couleur (reportezvous à la page 1-4).

Correspondance tons directs

L’option Correspondance tons directs fournit des correspondances automatiques des couleurs d’accompagnement avec leurs meilleurs équivalents CMJN.

• Oui — Le Fiery EXP5000 utilise sa table de consultation intégrée pour générer les

correspondances CMJN les plus proches des tons directs que peut produire votre presse numérique. (De nouvelles tables sont générées lorsque vous ajoutez de nouveaux proﬁls de sortie.) Avec le Fiery Graphic Arts Package, le Fiery EXP5000 utilise les correspondances CMJN déterminées à l’aide de Spot-On (reportez-vous à la page 3-21).

• Non — Le Fiery EXP5000 utilise les équivalents CMJN déﬁnis par les fabricants de

nuanciers tels que PANTONE. Ces valeurs CMJN sont identiques à celles déﬁnies dans les applications comportant des bibliothèques de tons directs.

Pour les tâches comportant des tons directs, activez l’option Correspondance tons directs, sauf si vous imprimez des simulations de presse. Dans ce cas, désactivez cette option et choisissez le paramètre de Simulation CMJN approprié (reportez-vous à la

page 1-14).

Pour les tâches au format PDF comportant des tons directs, et si ces derniers ne sont pas inclus dans la table de consultation intégrée, l’activation de l’option Correspondance tons directs conserve le ton direct spéciﬁé à l’origine. Le Fiery EXP5000 se reporte à la table de consultation intégrée pour générer les correspondances CMJN les plus proches du ton d’origine.

REMARQUE : Utilisez l’option Correspondance tons directs pour l’impression de

composites, mais pas pour l’impression de séparations.

1-12 Gestion des couleurs sur le Fiery EXP5000

Correspondance tons directs et nuancier PANTONE pour papier brillant

Selon la sélection effectuée pour l’option Correspondance tons directs, le nuancier PANTONE pour papier brillant (décrit dans le manuel Référence Fiery pour la couleur) donne des résultats différents à l’impression.

• Oui — Le Fiery EXP5000 utilise sa table de consultation intégrée ou, avec le Fiery

Graphic Arts Package, les dictionnaires de couleurs Spot-On (reportez-vous à la

page 3-21) pour générer les équivalents les plus proches des couleurs PANTONE

pouvant être produits par votre presse numérique. Le numéro PANTONE s’imprime sous chaque échantillon.

• Non — Le Fiery EXP5000 imprime des échantillons à l’aide des valeurs CMJN

recommandées par Pantone (et utilisées par les applications proposant des bibliothèques PANTONE). Les valeurs CMJN utilisées pour générer la couleur, ainsi que le numéro PANTONE de la couleur, s’impriment sous chaque échantillon. Ces valeurs CMJN sont imprimées via la simulation CMJN et le proﬁl de sortie sélectionnés.

Proﬁl source RVB

L’option de proﬁl source RVB vous permet de déﬁnir les caractéristiques des données RVB de votre document aﬁn que la conversion des couleurs soit correctement effectuée sur le Fiery EXP5000. Les espaces couleur de moniteur les plus couramment utilisés sont disponibles à partir du pilote d’imprimante et de l’outil Proﬁle Manager de ColorWise Pro Tools. Vous pouvez utiliser ColorWise Pro Tools pour télécharger des proﬁls de moniteur ou de scanner en fonction de vos besoins.

Lorsque vous spéciﬁez un paramètre autre que Aucun pour le proﬁl source RVB, le Fiery EXP5000 prend le pas sur les déﬁnitions d’espace couleur source ou sur les proﬁls ayant pu être spéciﬁés par d’autres systèmes de gestion des couleurs. Par exemple, si vous avez choisi un proﬁl système ColorSync sur votre ordinateur Mac OS, le paramètre de proﬁl source RVB le remplace. Si vous ne voulez pas qu’un autre espace couleur spéciﬁé soit remplacé par ce paramètre, choisissez Aucun.

1-13 Gestion des couleurs sur le Fiery EXP5000

Si vous spéciﬁez un paramètre autre que Aucun pour le proﬁl source RVB, les impressions du Fiery EXP5000 sont semblables sur toutes les plates-formes puisque ce paramètre remplace les déﬁnitions d’espace couleur. Les paramètres de l’option Proﬁl source RVB du Fiery EXP5000 sont les suivants :

• EFIRGB sélectionne un espace couleur Electronics for Imaging recommandé pour les

utilisateurs ne disposant pas d’informations détaillées sur leurs données RVB.

• sRGB (PC) sélectionne la référence standard pour un moniteur Windows générique.

• Norme Apple sélectionne la référence standard de tous les moniteurs Mac OS.

• Autre vous permet de spéciﬁer des paramètres de source RVB personnalisés. En

sélectionnant ce paramètre, vous devez effectuer des sélections pour les options Gamma, Luminophores et Point blanc.

• Sources 1 à 10 permettent de spéciﬁer les données que vous pouvez télécharger

comme proﬁls source RVB. Pour plus d’informations sur le téléchargement de proﬁls source RVB, reportez-vous à la page 3-6.

Si vous imprimez avec le pilote PostScript à partir d’un ordinateur Windows et que vous avez activé la communication bidirectionnelle, le nom de chaque proﬁl téléchargé ﬁgure dans le menu déroulant des paramètres de proﬁl source RVB. Si vous imprimez avec le pilote AdobePS à partir d’un ordinateur Mac OS, les proﬁls téléchargés sont nommés Source 1 à 10. Pour plus d’informations sur la communication bidirectionnelle, reportez-vous au Guide d’installation des logiciels

utilisateur.

• Aucun indique au Fiery EXP5000 que les sources RVB déﬁnies ailleurs, dans les

applications par exemple, peuvent être utilisées. Si ce paramètre est sélectionné, l’aspect des couleurs sera fonction du type de ﬁchier. Par exemple, les ﬁchiers RVB EPS seront différents des ﬁchiers RVB TIFF.

Lorsque le paramètre Aucun est sélectionné pour l’option Proﬁl source RVB, les données RVB PostScript contenant une déﬁnition d’espace couleur source sont converties à l’aide du CRD spéciﬁé avec l’option Rendu des couleurs (reportez-vous à la page 1-7). Les données RVB PostScript et non PostScript sans déﬁnition d’espace couleur source sont converties à l’aide d’une méthode générale de conversion par retrait des sous-couleurs (UCR ou Undercolor Removal).

1-14 Gestion des couleurs sur le Fiery EXP5000

Proﬁl de simulation CMJN

L’option Proﬁl de simulation CMJN vous permet d’imprimer des épreuves ou des simulations de presse. Elle sert à spéciﬁer la norme de presse offset ou le périphérique d’impression couleur que vous souhaitez simuler. Cette option affecte uniquement les données CMJN.

Les pilotes d’imprimante Windows vous permettent également de visualiser un nombre illimité de simulations complètes créées à l’aide de ColorWise Pro Tools. Sur les ordinateurs Mac OS, vous pouvez ainsi visualiser jusqu’à 10 simulations personnalisées complètes. Le nombre de simulations personnalisées est limité par l’espace disque du Fiery EXP5000.

Si vous imprimez avec le pilote PostScript à partir d’un ordinateur Windows et que vous avez activé la communication bidirectionnelle, le nom de chaque proﬁl téléchargé ﬁgure dans le menu déroulant des paramètres de proﬁl de simulation CMJN. Si vous imprimez avec le pilote AdobePS à partir d’un ordinateur Mac OS, les proﬁls téléchargés ou personnalisés sont nommés Simulation 1 à 10. Pour plus d’informations sur la communication bidirectionnelle, reportez-vous au Guide d’installation des

logiciels utilisateur.

Le paramètre Aucun envoie les données CMJN d’origine à la presse numérique lorsqu’il est calibré, sans conversions pour simuler une autre imprimante. Généralement, il est déconseillé d’utiliser ce paramètre, sauf lorsque vous souhaitez ignorer la conversion ColorWise et utiliser un autre système de gestion des couleurs.

La sélection à effectuer pour l’option Proﬁl de simulation CMJN dépend de la norme d’impression pour laquelle les données CMJN ont été séparées.

•Pour les images qui ont été séparées à l’aide d’une séparation personnalisée (telles

qu’une séparation produite avec un proﬁl ICC), choisissez le proﬁl correspondant sur le Fiery EXP5000.

•Pour les images séparées pour SWOP, sélectionnez SWOP.

REMARQUE : Pour simuler correctement une image imprimée et séparée à l’aide d’un

proﬁl ICC, ce proﬁl doit se trouver sur le Fiery EXP5000. Pour plus d’informations sur le téléchargement des proﬁls ICC sur le Fiery EXP5000, reportez-vous à la section

« Téléchargement des proﬁls », à la page 3-6.

1-15 Gestion des couleurs sur le Fiery EXP5000

Méthode de simulation CMJN

L’option Méthode de simulation CMJN vous permet de déﬁnir la méthode de conversion de CMJN vers CMJN que vous préférez.

• Rapide applique des courbes de transfert à une dimension pour ajuster les densités de

sortie dans les canaux cyan, magenta, jaune et noir. Sur la presse numérique, cette méthode présente une sortie couleur agréable à l’œil : les couleurs primaires pures ne sont pas « polluées » par d’autres colorants. Sachant que cette méthode de simulation est la plus rapide et la mieux adaptée pour les brouillons, évitez de l’utiliser pour les documents ﬁnaux qui serviront d’épreuves de presse. D’autres méthodes proposent plus de précision dans la simulation des couleurs, comme le nécessitent les applications d’épreuves.

• Complète (GCR source) fournit une simulation complète et précise basée sur des

transformations colorimétriques. Les teintes sont conservées, même pour les couleurs primaires. Le niveau de traitement achromatique (GCR, ou Gray Component Replacement) spéciﬁé dans le document (source) original est également conservé. Ainsi, l’option Complète (GCR source) est une méthode de simulation très performante pour les applications de simulation de presse de grande qualité.

• Complète (GCR sortie) est également une méthode de simulation complète et précise

basée sur des transformations colorimétriques. Les teintes sont conservées, même pour les couleurs primaires. Avec cette méthode, le niveau de traitement achromatique (GCR) spéciﬁé dans le document original n’est pas conservé. A la place, toutes les données CMJN sont séparées à nouveau à l’aide du niveau de GCR spéciﬁé dans le proﬁl de sortie. Cette méthode de simulation est similaire aux méthodes traditionnelles de correspondance des couleurs ICC et est appropriée pour la plupart des documents conçus pour la presse mais qui sont imprimés sur votre presse numérique.

REMARQUE : Lorsque l’option Texte et images en noir 100 % est activée et que la

méthode de simulation CMJN sélectionnée est Complète (GCR sortie), les textes et images en noir sont imprimés avec du toner noir 100 %.

1-16 Gestion des couleurs sur le Fiery EXP5000

Séparation RVB

L’option Séparation RVB détermine la façon dont les couleurs RVB (et les couleurs Lab et XYZ) sont converties en CMJN. Le nom de cette option est censé être descriptif, dans la mesure où elle déﬁnit les espaces couleur qui seront utilisés par le Fiery EXP5000 pour « séparer » les données RVB en valeurs CMJN.

Les deux choix disponibles pour cette option déterminent si les données RVB sont converties dans la gamme des couleurs complète de la presse numérique (sortie) ou si elles sont d’abord converties dans la gamme des couleurs d’une autre imprimante numérique ou d’une norme d’impression (simulation). Cette fonction s’avère pratique pour faire en sorte qu’un périphérique se comporte comme un autre pour les données RVB. Par exemple, si un proﬁl ICC de qualité est disponible pour un autre périphérique d’impression, la presse numérique peut simuler le comportement de ce périphérique.

L’option Séparation RVB est également pratique pour les applications de prépresse. Par exemple, elle vous permet de procéder à des expérimentations pour voir l’aspect d’une numérisation RVB dans différentes conditions d’impression sur presse sans avoir à convertir chaque fois les données RVB en données CMJN. Une fois les bonnes conditions déterminées, convertissez le ﬁchier en CMJN, si vous le souhaitez, en utilisant le proﬁl de simulation CMJN employé lors de l’expérimentation.

REMARQUE : L’option d’impression Séparation RVB doit être utilisée conjointement

avec les options Proﬁl de sortie ou Proﬁl de simulation CMJN.

• Sortie convertit toutes les couleurs RVB dans l’espace couleur CMJN de la presse

numérique (lorsque Imprimante par défaut est sélectionné pour l’option Proﬁl de sortie) ou dans un espace couleur CMJN personnalisé pour votre presse numérique (lorsque Sortie 1 à 10 est sélectionné pour l’option Proﬁl de sortie).

• Simulation convertit toutes les couleurs RVB dans l’espace couleur CMJN d’une

simulation donnée (vous pouvez sélectionner la simulation désirée avec l’option d’impression Proﬁl de simulation CMJN).

1-17 Gestion des couleurs sur le Fiery EXP5000

Proﬁl de sortie

Un proﬁl de sortie décrit les caractéristiques couleur d’une imprimante. Vous pouvez déﬁnir un proﬁl de sortie par défaut à appliquer à toutes les tâches d’impression. Vous pouvez aussi appliquer automatiquement les proﬁls de sortie prédéﬁnis pour les types de support que vous avez choisis dans vos tâches d’impression (reportez-vous à la section « Utilisation des proﬁls de sortie du support », à la page 3-5).

Dans certains cas, vous souhaiterez peut-être personnaliser le proﬁl par défaut avec l’outil Color Editor de ColorWise Pro Tools pour obtenir un effet couleur particulier (reportez-vous à la page 3-13). Dans ce cas, le nouveau proﬁl personnalisé s’appliquera à toutes les données de la tâche. La modiﬁcation du proﬁl de sortie n’a pas de répercussions sur la cible de calibrage associée (celle-ci étant basée sur un modèle de presse numérique). Si nécessaire, il est possible de modiﬁer séparément les valeurs de densité maximale (D-Max) de cette cible (reportez-vous à la page 3-13).

Il est également possible de télécharger sur le Fiery EXP5000 votre propre proﬁl de sortie, à l’aide de l’outil Proﬁle Manager de ColorWise Pro Tools (reportez-vous à la

page 3-6). Dans un premier temps, les proﬁls téléchargés sont associés à la cible de

calibrage correspondant au proﬁl de sortie par défaut. Si nécessaire, il est possible de modiﬁer séparément les valeurs de densité maximale (D-Max) de cette cible.

Si vous imprimez avec un pilote PostScript sur un ordinateur Windows et que vous avez activé la communication bidirectionnelle, le nom de chaque proﬁl téléchargé ﬁgure dans le menu déroulant des paramètres de proﬁl de sortie. Si vous imprimez avec le pilote AdobePS à partir d’un ordinateur Mac OS, les proﬁls téléchargés ou personnalisés sont nommés Sortie 1 à 10. Pour plus d’informations sur la communication bidirectionnelle, reportez-vous auGuide d’installation des logiciels

utilisateur.

1-18 Gestion des couleurs sur le Fiery EXP5000

Activer surimpression

L’option Activer surimpression indique comment imprimer les données CMJN séparées. Avec le Fiery Graphic Arts Package, vous pouvez combiner un nombre illimité de séparations couleur (tons directs) avec les séparations CMJN.

Les paramètres de l’option Activer surimpression sont les suivants :

• Non impression individuelle de chaque séparation.

• Oui imprime les séparations sous forme d’un document couleur composite unique,

et règle les paramètres des options d’impression suivantes : Mode couleur (CMJN), Rendu des couleurs (Aucun), Texte et images en noir 100 % (Non), Correspondance tons directs (Non) ou Surimpression du noir (Non).

Pour plus d’informations sur l’utilisation de l’option Activer surimpression dans différentes applications (comme Photoshop), reportez-vous au manuel Référence Fiery

pour la couleur.

Trame

Pour résoudre les problèmes de qualité couleur liés à l’utilisation d’une trame, notamment un excédent de magenta sur l’image imprimée, veillez à ce que le calibrage du Fiery EXP5000 soit adapté à la trame utilisée. Ce point est important si vous envisagez de comparer une page en tons continus imprimée sur un Fiery EXP5000 calibré avec l’impression d’une page tramée.

La modiﬁcation des trames a généralement une incidence sur la réponse couleur d’une imprimante. Sur la plupart des imprimantes proposant plusieurs trames (standard), ColorWise Calibrator vous permet de sélectionner la trame à calibrer. Des mesures de calibrage sont conservées pour chacune des réponses couleur de l’imprimante résultant de l’utilisation de différentes trames associées à d’autres paramètres, comme un support et une résolution. Vous pouvez obtenir des résultats couleur optimaux en spéciﬁant, au moment de l’impression, une réponse calibrée et le proﬁl de sortie correspondant par le biais des options d’impression.

Notez toutefois qu’en cas d’utilisation de trames personnalisées, le Fiery EXP5000 ne dispose pas des informations adéquates à propos de la réponse couleur résultante. C’est pourquoi vous devez utiliser un proﬁl et un calibrage distincts pour la trame.

1-19 Gestion des couleurs sur le Fiery EXP5000

Si la trame personnalisée modiﬁe la réponse couleur de votre imprimante, vous devez utiliser un proﬁl de sortie personnalisé. Si le calibrage doit être réalisé fréquemment (une fois par jour, par exemple), il vous sufﬁt de créer une seule fois un proﬁl personnalisé.

POUR CALIBRER LE FIERY EXP5000 POUR DES TRAMES PERSONNALISÉES

1. Déterminez l’instrument de mesure à utiliser pour le calibrage.

2. Ouvrez le dossier CustomHalftonesCalibration.

Ce dossier est créé sur votre système si vous sélectionnez cette option pour installer des pages de calibrage lors de l’installation du Fiery Graphic Arts Package. Vous y trouverez des images des pages de calibrage pour différents instruments et formats papier. Si vous imprimez des trames uniquement à partir de Photoshop, ouvrez le dossier Photoshop ; sinon, ouvrez le dossier Other Applications (Autres applications).

3. Accédez au ﬁchier image correspondant à la page d’échantillons appropriée à votre instrument et au format papier.

Ces images ont été préparées avec le format papier de la feuille ﬁnale. Placez-les dans votre application sans aucune marge. Ne tenez pas compte des messages qui vous avertissent que l’image risque d’être tronquée. N’utilisez jamais la gestion des couleurs lors de l’ouverture ou de l’impression de ces ﬁchiers.

4. Ouvrez un nouveau document dans l’application que vous utilisez pour générer des tâches d’impression tramées.

5. Placez l’image des pages de calibrage dans le document.

Ce document est maintenant la page de calibrage personnalisée.

6. Imprimez cette page en utilisant les paramètres de trame de votre application et les paramètres d’impression du Fiery EXP5000.

Lors de l’impression, l’option Proﬁl de simulation CMJN doit être paramétrée sur

ColorWise NON ; une page d’échantillons non calibrée est alors générée.

1-20 Gestion des couleurs sur le Fiery EXP5000

7. Ouvrez un proﬁl de sortie avec ColorWise Color Editor.

8. Enregistrez le proﬁl sous un nouveau nom (décrivant la trame personnalisée).

9. Utilisez ColorWise Proﬁle Manager pour associer ce proﬁl aux données de calibrage

10. Utilisez ColorWise Calibrator pour procéder au véritable calibrage.

ASTUCES : N’oubliez pas que vous imprimez des échantillons CMJN sur une presse

numérique non calibrée ; la plupart des autres options d’impression du Fiery EXP5000 ne sont pas applicables et seront ignorées. Pour accélérer le calibrage et le rendre plus précis, imprimez votre page de calibrage personnalisée avec les options d’impression du Fiery EXP5000 appropriées dans un ﬁchier PostScript. Lors du prochain calibrage, téléchargez ce ﬁchier PostScript. Le fait de conserver ce ﬁchier dans la queue Attente du Fiery EXP5000 accélère encore plus le processus de calibrage.

Pour plus d’informations sur ColorWise Color Editor, reportez-vous au chapitre 3.

appropriées.

Pour plus d’informations sur ColorWise Proﬁle Manager, reportez-vous au chapitre 3.

Ne générez pas la page d’échantillon par le biais du bouton d’impression. Utilisez la page de calibrage personnalisée que vous venez d’imprimer.

POUR CRÉER LE PROFIL DES TRAMES PERSONNALISÉES POUR LE FIERY EXP5000

1. Calibrez votre imprimante en suivant la procédure fournie à la page 1-19.

2. A l’aide de ColorWise Proﬁle Editor, ouvrez le proﬁl de sortie enregistré au cours de l’étape 9 de la procédure précédente que vous trouverez à la page 1-20.

3. Paramétrez le champ des valeurs Dmax cible sur les valeurs Dmax mesurées.

4. Enregistrez le nouveau proﬁl de sortie sous le même nom.

5. A partir d’EFI Color Proﬁler, imprimez les échantillons de calibrage en utilisant les trames que vous venez de calibrer.

6. Avec ColorWise Proﬁle Manager, déﬁnissez le proﬁl enregistré à l’étape 4 de cette procédure en tant que proﬁl système par défaut.

Il est important de procéder ainsi car les proﬁls téléchargés tirent leurs cibles de calibrage du proﬁl système par défaut.

7. Téléchargez le ou les proﬁls créés dans la zone des proﬁls de sortie.

1-21 Pilote d’imprimante PostScript pour Windows et Mac OS

Pilote d’imprimante PostScript pour Windows et Mac OS

Les options du pilote d’imprimante décrites dans cette section sont accessibles en cliquant sur Démarrer >Paramètres >Imprimantes (Windows 98/Me/NT/2000) ou Imprimantes et télécopieurs (Windows XP/Server 2003), puis en cliquant, avec le bouton droit de la souris, sur le nom du pilote (PPD) approprié et en sélectionnant Propriétés (Windows 98/Me), Valeurs par défaut du document (Windows NT) ou Options d’impression (Windows 2000/XP/Server 2003) dans le menu déroulant. Pour accéder aux options du pilote sous Mac OS, choisissez Imprimer dans le menu Fichier de l’application. Ces options sont également accessibles dans les boîtes de dialogue de conﬁguration d’impression ou de mise en page de la plupart des applications.

Sous Windows, l’interface du pilote du Fiery EXP5000 vous permet d’enregistrer des combinaisons de paramètres auxquelles vous pourrez accéder ultérieurement. De plus, vous pouvez choisir des paramètres différents pour les différentes tâches à partir des applications utilisées.

Le pilote d’imprimante écrit un ﬁchier PostScript contenant les instructions générées par l’application et les options d’impression du Fiery EXP5000 sélectionnées, puis envoie ce ﬁchier au Fiery EXP5000. Ce dernier effectue le traitement PostScript et les conversions de couleurs en fonction des paramètres choisis puis transmet les données couleur rasterisées au périphérique d’impression.

REMARQUE : Les illustrations et les instructions suivantes ne concernent pas toutes les

applications. Certaines applications, comme Adobe PageMaker, Photoshop, Adobe Illustrator, QuarkXPress et CorelDRAW, proposent leurs propres options de gestion des couleurs, qui s’ajoutent à celles du pilote d’imprimante. Pour plus d’informations, reportez-vous au manuel Référence Fiery pour la couleur.

1-22 Gestion des couleurs sur le Fiery EXP5000

Déﬁnition des options de gestion des couleurs pour Windows

Cette section explique comment déﬁnir les options d’impression couleur du Fiery EXP5000 avec le pilote d’imprimante Adobe PostScript pour Windows. Il s’agit d’un pilote PostScript 3 qui vous permet de tirer pleinement parti des fonctionnalités couleur du Fiery EXP5000. Avant de l’utiliser, effectuez les opérations suivantes :

•Installation du pilote d’imprimante Adobe PostScript et du ﬁchier PPD du

Fiery EXP5000 (reportez-vous au Guide d’installation des logiciels utilisateur).

• Conﬁguration du Fiery EXP5000 pour l’impression (reportez-vous au Guide de

conﬁguration).

•Installation du proﬁl de sortie ICC du Fiery EXP5000 sur votre ordinateur

Windows (reportez-vous au Guide d’installation des logiciels utilisateur).

POUR DÉFINIR DES OPTIONS D’IMPRESSION SOUS WINDOWS

1. Accédez aux options du pilote d’imprimante, comme cela est décrit à la page 1-21.

Choisissez ColorWise

2. Dans l’onglet Impression Fiery, cliquez sur le menu ColorWise pour sélectionner les paramètres des options d’impression couleur décrites à la page 1-3.

Cliquez sur Paramètres professionnels pour accéder aux options de ColorWise supplémentaires

1-23 Pilote d’imprimante PostScript pour Windows et Mac OS

3. Cliquez sur Paramètres professionnels.

Le schéma Paramètres couleur professionnels s’afﬁche. Cette fenêtre afﬁche des paramètres couleur supplémentaires pour le Fiery EXP5000. Chaque option comprend un menu à partir duquel vous pouvez sélectionner les paramètres spéciﬁques à votre tâche.

4. Cliquez sur le bouton Mise à jour pour afﬁcher les paramètres actuels du Fiery EXP5000.

Si le bouton Mise à jour n’est pas visible, vériﬁez que la communication bidirectionnelle est activée, comme cela est décrit dans le Guide d’installation des

logiciels utilisateur.

5. Sélectionnez Autre comme Proﬁl source RVB pour spéciﬁer les paramètres de source RVB personnalisés, puis cliquez sur Personnalisé.

La boîte de dialogue Conﬁguration personnalisée vous permet de spéciﬁer des paramètres de source RVB personnalisés (reportez-vous à la page 1-12).

Pour la plupart des utilisateurs, ces paramètres fournissent un bon niveau de contrôle de la couleur. Pour plus d’informations sur les différentes options d’impression, reportez-vous à la page 1-3.

1-24 Gestion des couleurs sur le Fiery EXP5000

Pilote d’imprimante Adobe PostScript pour Mac OS

Cette section explique comment déﬁnir les options de gestion des couleurs avec le pilote d’imprimante AdobePS pour Mac OS. Il s’agit d’un pilote PostScript Niveau 3, qui vous permet de tirer pleinement parti des fonctionnalités couleur du Fiery EXP5000 et d’enregistrer les options d’impression.

Avant de poursuivre, effectuez les opérations suivantes, décrites dans le Guide

d’installation des logiciels utilisateur :

•Installation du pilote d’imprimante AdobePS et du ﬁchier PPD du Fiery EXP5000.

• Sélection du Fiery EXP5000 dans le Sélecteur et conﬁguration avec le PPD

duFiery EXP5000.

•Installation du proﬁl de sortie ICC du Fiery EXP5000 sur votre ordinateur Mac OS

(reportez-vous au Guide d’installation des logiciels utilisateur).

REMARQUE : Les illustrations et les instructions suivantes ne concernent pas toutes les

applications. Certaines applications, comme PageMaker, Photoshop, Illustrator, QuarkXPress et CorelDRAW, proposent leurs propres options de gestion des couleurs, qui s’ajoutent à celles du pilote d’imprimante. Pour plus d’informations, reportez-vous au manuel Référence Fiery pour la couleur.

Déﬁnition des options de gestion des couleurs

La sélection des options d’impression se fait à partir des différentes sous-fenêtres de la zone de dialogue du pilote AdobePS. Pour accéder à la zone de dialogue initiale, choisissez Imprimer dans le menu Fichier de l’application.

REMARQUE : Le terme « sous-fenêtre » est employé pour décrire les différents volets de la

zone de dialogue du pilote en fonction des sélections effectuées dans les menus déroulants, en haut à gauche. Chaque sous-fenêtre afﬁche un ensemble particulier d’options d’impression.

1-25 Pilote d’imprimante PostScript pour Windows et Mac OS

Le pilote AdobePS propose les trois options suivantes de correspondance des couleurs :

• Couleur/Niveaux de gris — Lorsque ce paramètre est utilisé pour imprimer sur le

Fiery EXP5000, ColorWise effectue toutes les conversions couleur sur le Fiery EXP5000. En règle générale, utilisez cette option.

• Correspondance des couleurs PostScript — Cette option peut être utilisée avec les

périphériques PostScript comme le Fiery EXP5000. Elle permet une conversion des couleurs à l’aide d’un dictionnaire de rendu des couleurs (CRD) téléchargé avec la tâche. Cette méthode nécessite que le ﬁchier soit enregistré au format EPS en activant la gestion des couleurs PostScript.

REMARQUE : Si vous choisissez Correspondance des couleurs PostScript, le pilote

peut, selon l’application utilisée, joindre une déﬁnition de source CMJN aux données CMJN de votre document. Dans ce cas, ces données CMJN sont séparées une nouvelle fois, à l’aide d’un CRD du Fiery EXP5000. L’espace couleur de destination de ce CRD dépend de l’option Séparation RVB. Si vous choisissez Simulation pour cette option, l’image CMJN est imprimée en fonction des paramètres spéciﬁés pour le proﬁl de simulation CMJN et la méthode de simulation CMJN. Si on sélectionne Sortie, les données sont converties dans l’espace couleur CMJN du proﬁl de sortie sélectionné.

Correspondance des couleurs ColorSync — La conversion des couleurs se fait sur

•

l’ordinateur hôte. Cette option peut être utilisée avec les périphériques PostScript comme le Fiery EXP5000, mais concerne plus particulièrement les périphériques PostScript Niveau 1. Pour utiliser cette option, veillez à choisir le proﬁl ICC du Fiery EXP5000 comme proﬁl d’imprimante. L’option Correspondance des couleurs ColorSync n’est pas conseillée car elle ne peut pas être combinée avec toutes les applications et nécessite la désactivation des fonctions de ColorWise sur le Fiery EXP5000.

POUR DÉFINIR LES OPTIONS DE GESTION DES COULEURS DU FIERY EXP5000

Choisissez Correspondance des couleurs dans ce menu

1-26 Gestion des couleurs sur le Fiery EXP5000

1. Dans la zone de dialogue d’impression AdobePS, choisissez Correspondance des couleurs dans le menu.

2. Dans le menu Couleur, choisissez Couleur/Niveaux de gris.

Couleur/Niveaux de gris

Choisissez

1-27 Pilote d’imprimante PostScript pour Windows et Mac OS

3. Dans les menus ColorWise, choisissez les paramètres correspondant aux options décrites à la page 1-3. Si vous utilisez régulièrement ces options, cliquez sur Enregistrer les réglages aﬁn de les conserver pour les tâches qui suivront.

POUR DÉFINIR LES OPTIONS DE GESTION DES COULEURS DU FIERY EXP5000

SOUS MAC OS X VERSION 10.2 OU ULTÉRIEURE

Choisissez Copies et pages dans ce menu

1. Dans la zone de dialogue d’impression, choisissez Fonctions d’imprimante dans le menu.

2. Dans la sous-fenêtre Fonctions d’imprimante, choisissez les paramètres correspondant aux options décrites à la page 1-3.

Page Vierge.

2-1 Présentation du calibrage

Chapitre 2 : Calibrage de la couleur

Le calibrage du Fiery EXP5000 permet d’obtenir des sorties couleur uniformes et ﬁables. Ce chapitre décrit le principe du calibrage et explique comment procéder. Vous pouvez calibrer le Fiery EXP5000 en associant ColorWise Pro Tools à l’un des instruments de mesures couleurs répertoriés ci-après :

•Spectrophotomètre à main EFI Spectrometer™ ES-1000

•Spectrophotomètre automatique X-Rite DTP41

•Densitomètre automatique X-Rite DTP32

En connectant l’un de ces instruments au port série ou USB de votre ordinateur, vous pouvez mesurer rapidement des échantillons de couleur et télécharger les mesures obtenues sur le Fiery EXP5000.

REMARQUE : Pour utiliser l’ES-1000 avec un ordinateur Mac OS, vous devez connecter

l’instrument à un port USB de cet ordinateur. Pour plus d’informations, contactez votre S.A.V. agréé. Pour plus d’informations sur la conﬁguration et l’utilisation du DTP41 et du DTP32, reportez-vous à l’annexe A.

Lorsque vous choisissez une méthode de calibrage, n’oubliez pas que les méthodes utilisant un instrument de mesures couleur tel que l’ES-1000, le DTP41 ou le DTP32 sont généralement les meilleures. Nous vous recommandons l’ES-1000 car ses mesures sont très précises et rapides ; il peut être utilisé pour procéder au calibrage et à la déﬁnition du proﬁl des imprimantes à l’aide de pages d’échantillons aléatoires, ainsi que pour mesurer et régler les tons directs séparément.

Pour plus d’informations sur les fonctions de calibrage et de simulation avancées disponibles avec ColorWise Pro Tools, telles que la modiﬁcation des proﬁls et la création de proﬁls personnalisés, reportez-vous au chapitre 3. Une méthode de saisie des mesures couleur provenant d’autres densitomètres est décrite à l’annexe B.

2-2 Calibrage de la couleur

REMARQUE : Les procédures décrites dans le présent chapitre sont quasiment identiques

pour Mac OS et pour Windows, à quelques exceptions près. Ainsi le câble d’interface et le port utilisés pour la connexion à l’instrument de mesure diffèrent. Les illustrations de ce chapitre proviennent de la version Windows.

REMARQUE : Le terme ordinateur fait référence à tout ordinateur utilisant

ColorWise Pro Tools, y compris le Fiery EXP5000.

Présentation du calibrage

Le calibrage génère des courbes qui ajustent la différence entre les densités de toner réelles (mesures) et la réponse attendue par le proﬁl de sortie.

• Les mesures reﬂètent la façon dont la presse numérique reproduit les couleurs.

• Les données de calibrage sont des ensembles de mesures.

•Une cible de calibrage décrivant la façon dont on souhaite que la presse numérique

reproduise les couleurs est comprise dans chaque proﬁl de sortie.

Une fois le Fiery EXP5000 calibré, les données correspondantes sont mémorisées. Ces données peuvent être associées à un proﬁl de sortie. Chaque proﬁl de sortie est associé à un ensemble de données de calibrage. Si vous n’en avez pas spéciﬁé, ce sont les données correspondant au proﬁl de sortie par défaut qui sont utilisées.

Si vous modiﬁez le calibrage après avoir traité (rippé) une tâche enregistrée, vous n’avez pas besoin de la traiter à nouveau (reripper). Le nouveau calibrage s’applique automatiquement.

REMARQUE : La modiﬁcation du calibrage affectant toutes les tâches de tous les

utilisateurs, vous devez envisager de limiter le nombre de personnes autorisées à effectuer un calibrage. Un mot de passe Administrateur peut être déﬁni au niveau du panneau de commande du Fiery EXP5000 pour contrôler l’accès au calibrage (reportez-vous au Guide de conﬁguration).

2-3 Qu’est-ce que le calibrage ?

Qu’est-ce que le calibrage ?

Le Fiery EXP5000 vous permet de choisir des données de calibrage aﬁn de personnaliser le calibrage des tâches spécialisées, bien que les données par défaut répondent à la plupart des besoins des utilisateurs.

Le calibrage vous permet :

•d’optimiser la capacité de reproduction des couleurs du Fiery EXP5000 ;

•d’assurer une qualité des couleurs régulière dans le temps ;

•d’obtenir des sorties homogènes d’un serveur Fiery EXP5000 à un autre ;

•d’assurer une meilleure conformité de la couleur lorsque vous reproduisez des tons

directs comme ceux du nuancier PANTONE ou d’autres systèmes de couleurs nommées ;

•d’optimiser le Fiery EXP5000 pour l’utiliser avec les CRD (dictionnaires de rendu

des couleurs) ColorWise et les simulations CMJN, et pour utiliser les proﬁls ICC.

Principe de fonctionnement du calibrage

La qualité d’impression sur le Fiery EXP5000 dépend de nombreux facteurs. Obtenir et conserver des densités de toner optimales sont parmi les plus importants. La densité correspond à la quantité de lumière absorbée par une surface. Une régulation précise de celle des toners permet d’obtenir des impressions couleur régulières.

Même avec un système calibré, la densité du toner est affectée par les réglages effectués lors de la maintenance, l’humidité et la température du local, et elle tend également à varier dans le temps. Une mesure régulière permet de détecterces variations quotidiennes, et le calibrage de les corriger.

Le calibrage s’effectue par création de courbes de calibrage sur le Fiery EXP5000, qui compensent les écarts constatés (mesurés) par rapport aux densités voulues (cibles). Les courbes de calibrage sont l’équivalent graphique des fonctions de transfert, qui sont des descriptions mathématiques des changements apportés aux données de départ. Les fonctions de transfert sont souvent représentées par des courbes d’entrée/sortie.

2-4 Calibrage de la couleur

Le Fiery EXP5000 génère des courbes de calibrage après comparaison des valeurs mesurées avec les valeurs cibles ﬁnales pour chacun des quatre toners couleur. Les valeurs cibles sont basées sur le proﬁl de sortie.

Mesures

Les ﬁchiers de mesures fournissent les valeurs numériques correspondant à la densité de toner produite par la presse numérique à l’impression d’aplats de cyan, magenta, jaune et noir, et de différents dégradés de ces couleurs.

Pour créer un ﬁchier de mesures, imprimez une page d’échantillons couleur, que vous pourrez ensuite mesurer en utilisant un instrument de mesure couleurs connecté à un ordinateur du réseau ou, le cas échéant, au lecteur du périphérique d’impression. Ces nouvelles mesures sont ensuite téléchargées automatiquement vers le Fiery EXP5000.

Proﬁls de sortie et données de calibrage

Les proﬁls de sortie et les données de calibrage permettent de déﬁnir les résultats de calibrage souhaités. Un ou plusieurs proﬁls de sortie et jeux de données de calibrage sont fournis avec le Fiery EXP5000. Quand vous procédez au calibrage du Fiery EXP5000, sélectionnez les données de calibrage correspondant aux besoins d’impression habituels de votre entreprise. Ces données peuvent être associées à un ou plusieurs proﬁls de sortie. Pour plus d’informations sur les proﬁls de sortie, reportezvous à la page 1-17.

Périodicité du calibrage

D’une manière générale et selon le volume des tâches d’impression, il est conseillé de calibrer le Fiery EXP5000 au moins une fois par jour. S’il est particulièrement important pour vous d’obtenir systématiquement des couleurs régulières, ou si la presse numérique est soumise à des variations importantes de température ou d’humidité, calibrez après quelques heures. Pour des performances optimales, calibrez dès que vous remarquez une baisse de la qualité d’impression.

Si vous êtes amené à diviser une tâche d’impression en plusieurs parties à imprimer à des heures différentes, il est particulièrement indiqué de calibrer avant l’impression de chacune d’entre elles. Il est également conseillé de calibrer le Fiery EXP5000 après la maintenance de la presse numérique.

2-5 Qu’est-ce que le calibrage ?

REMARQUE : La presse numérique est très sensible aux variations de température et

d’humidité. Il est donc recommandé de ne pas la placer à proximité d’une fenêtre ou à la lumière directe du soleil, ou encore près d’un radiateur ou d’un climatiseur. Le papier est également sensible aux variations atmosphériques : il est recommandé de le stocker dans un environnement frais aux conditions stables. Les ramettes doivent également être conservées dans leur emballage jusqu’au moment de leur utilisation.

Pour gérer la qualité d’impression, imprimez les nuanciers suivants :

•Nuanciers disponibles à partir de la Command WorkStation (reportez-vous au

Guide de gestion des tâches)

•Pages de référence couleur fournies avec les logiciels utilisateur (reportez-vous au

Guide d’installation des logiciels utilisateur)

Toutes ces pages comprennent des échantillons de couleurs totalement saturées et différentes nuances de cyan, magenta, jaune et noir. Par ailleurs, les images comportant des tons chair sont bien adaptées à la comparaison. Enregistrez et comparez des pages imprimées à différentes périodes. Si vous constatez une dérive, vous devez calibrer le Fiery EXP5000.

Tous les échantillons de couleur doivent être visibles sur la page de test, même ceux qui se situent dans la gamme des 5 % ou 2 %, et chaque jeu d’échantillons de couleur doit présenter une gradation identique d’un échantillon à l’autre, la couleur devenant de plus en plus claire en variant de cent pour cent à zéro pour cent.

Si les aplats de couleur (100 % de cyan, de magenta, de jaune ou de noir) paraissent moins saturés avec le temps, montrez-les au technicien de maintenance de la presse numérique et demandez-lui s’il est possible d’effectuer un réglage pour résoudre ce problème.

2-6 Calibrage de la couleur

Vériﬁcation du statut du calibrage

Pour vériﬁer si le Fiery EXP5000 est calibré, quelles données de calibrage et quel proﬁl de sortie ont été utilisés et quand le dernier calibrage de la presse numérique a eu lieu :

•Imprimez une page de conﬁguration ou une page de test à partir de la

Command WorkStation.

• Sélectionnez des données de calibrage dans Calibrator (à partir de ColorWise Pro

Tools) — la date du dernier calibrage et l’utilisateur l’ayant déclenché s’afﬁchent.

Utilisation de Calibrator

L’outil Calibrator de ColorWise Pro Tools permet de calibrer le Fiery EXP5000 avec la méthode de mesure de votre choix.

La modiﬁcation du calibrage affectant toutes les tâches de tous les utilisateurs, vous devez envisager de limiter le nombre de personnes autorisées à effectuer un calibrage. Un mot de passe Administrateur peut être déﬁni pour contrôler l’accès au calibrage (reportez-vous au Guide de conﬁguration).

REMARQUE : Plusieurs utilisateurs peuvent être connectés sur un Fiery EXP5000 avec

ColorWise Pro Tools, mais un seul utilisateur peut utiliser Calibrator à la fois. Si vous tentez de vous y connecter alors qu’une autre personne l’utilise déjà, vous obtenez un message d’erreur.

2-7 Utilisation de Calibrator

Démarrage de Calibrator

Vous pouvez lancer Calibrator à partir de la fenêtre principale de ColorWise Pro Tools.

POUR CALIBRER LE FIERY EXP5000 À L’AIDE DE CALIBRATOR

1. Lancez ColorWise Pro Tools et connectez-vous au Fiery EXP5000.

Pour plus d’informations sur la conﬁguration de la connexion au Fiery EXP5000, reportez-vous auGuide d’installation des logiciels utilisateur.

REMARQUE : Si la connexion au Fiery EXP5000 à partir de la Command WorkStation,

qui permet aussi l’accès à ColorWise Pro Tools, n’est pas établie, vous pouvez lancer directement ColorWise Pro Tools, indépendamment de la Command WorkStation.

2. Cliquez sur Calibrator.

3. Utilisez la fenêtre de Calibrator pour choisir la méthode de calibrage de votre choix.

Ces procédures sont décrites dans les sections suivantes de ce chapitre.

2-8 Calibrage de la couleur

Mode Expert

Calibrator peut être utilisé en mode Standard ou Expert. Le mode Standard vous permet d’effectuer les tâches principales de calibrage, tandis que le mode Expert offre deux options supplémentaires : Imprimer les pages et Voir les mesures.

Avec l’option Imprimer les pages, vous pouvez imprimer une page de test de calibrage montrant les résultats obtenus pour les nouvelles mesures avec l’un des proﬁls associés aux données de calibrage actuelles. Vous pouvez également créer une page de test personnalisée et l’enregistrer dans un ﬁchier PostScript ou PostScript Encapsulé (EPS) intitulé CALIB.PS. Envoyez ensuite ce ﬁchier à la queue Attente du Fiery EXP5000 à partir de votre application ou téléchargez-le sur cette queue avec Fiery Downloader. Vous pouvez également créer le ﬁchier CALIB.PS en renommant une tâche de la queue Attente à l’aide de la Command WorkStation (reportez-vous au

Guide de gestion des tâches).

2-9 Utilisation de Calibrator

Avec l’option Voir les mesures, vous pouvez visualiser les mesures actuelles sous forme de tableau ou de graphique représentant à la fois les mesures et la cible.

Lorsque plusieurs proﬁls utilisent la même cible, un menu supplémentaire nommé Aligner sur s’afﬁche dans le coin supérieur droit de la boîte de dialogue. Il répertorie tous les proﬁls de sortie utilisant les mêmes données de calibrage. La sélection d’un proﬁl de sortie dans ce menu afﬁche les courbes cible associées. Si chaque proﬁl de sortie contient une cible de calibrage unique, les courbes afﬁchées changent également lorsque vous changez de proﬁls.

2-10 Calibrage de la couleur

Rétablissement des mesures de calibrage par défaut

Le Fiery EXP5000 est livré avec des mesures de calibrage par défaut. Ces mesures peuvent vous permettre d’obtenir des couleurs acceptables sans calibrage, selon le modèle de copieur utilisé. Si votre instrument de mesure ne permet pas la production de couleurs acceptables, vous pouvez facilement rétablir ces mesures par défaut.

POUR RÉTABLIR LES MESURES DE CALIBRAGE PAR DÉFAUT

1. Dans la fenêtre principale de Calibrator, cliquez sur Rétablir calibrage.

2. Cliquez sur OK pour rétablir les données de calibrage par défaut prédéﬁnies.

EMARQUE : L’option Rétablir calibrage ne s’applique qu’aux données de calibrage

sélectionnées.

2-11 Calibrage du Fiery EXP5000 avec l’ES-1000

Calibrage du Fiery EXP5000 avec l’ES-1000

Vous pouvez utiliser ColorWise Pro Tools avec le spectrophotomètre ES-1000 pour calibrer le Fiery EXP5000.

REMARQUE : Avant d’utiliser ColorWise Pro Tools et l’ES-1000 pour calibrer le

Fiery EXP5000, suivez les instructions de la page A-2 traitant de la conﬁguration et du calibrage de l’ES-1000.

POUR CALIBRER LE FIERY EXP5000 À L’AIDE DU SPECTROPHOTOMÈTRE ES-1000

1. Lancez Calibrator.

Pour plus d’informations sur le démarrage de Calibrator, reportez-vous à la page 2-7.

2. Sélectionnez le spectrophotomètre EFI Spectrometer ES-1000 comme méthode de mesure.

3. Sous Vériﬁer les paramètres d’impression, sélectionnez les données de calibrage souhaitées.

Choisissez les données de calibrage en fonction du mode et du type de support requis pour le calibrage.

REMARQUE : Pour que le calibrage prenne effet, vous devez associer les données de

calibrage à un ou plusieurs proﬁls de sortie. Les données de calibrage par défaut sont déjà associées au proﬁl de sortie par défaut. Il n’est donc pas nécessaire de procéder à de nouvelles associations.

4. Sous Générer la page d’échantillons, cliquez sur Imprimer.

La boîte de dialogue Options d’impression s’afﬁche.

2-12 Calibrage de la couleur

5. Choisissez les options appropriées, puis cliquez sur Imprimer.

Dans le menu Type de page, sélectionnez 21 ou 34 échantillons triés ou aléatoires. Les échantillons triés sont imprimés sur la page par niveaux de teinte et de saturation. Les échantillons choisis de façon aléatoire sont imprimés sur la page sans ordre spéciﬁque, aﬁn de compenser les irrégularités de densité observées sur les différentes parties de la page.

Le format papier est automatiquement déﬁni sur Lettre US (si le Fiery EXP5000 est conﬁguré selon les normes américaines) ou A4 (si le Fiery EXP5000 est conﬁguré selon le système métrique) pour 21 échantillons, ou A3/Tabloïd pour 34 échantillons.

Le bac d’alimentation est automatiquement déﬁni sur Autosélection.

6. Récupérez la page d’échantillons imprimée sur la presse numérique.

7. Sous Afﬁcher les mesures, cliquez sur Mesure.

La boîte de dialogue Options de mesure s’afﬁche.

Le menu Type de page est automatiquement déﬁni sur le type sélectionné à l’étape 5.

2-13 Calibrage du Fiery EXP5000 avec l’ES-1000

8. Vériﬁez les paramètres et cliquez sur Mesurer.

9. Positionnez l’ES-1000 sur le support de calibrage.

10. Cliquez sur OK.

La boîte de dialogue Information s’afﬁche.

Dans une telle conﬁguration, le calibrage du point blanc permet de calibrer le spectrophotomètre et de compenser les variations graduelles dans l’instrument. Assurez-vous que l’ouverture est en contact direct avec le carreau blanc du support de calibrage. Si celui-ci n’est pas bien placé sur le support de calibrage, les mesures effectuées par le spectrophotomètre ne seront pas précises.

La boîte de dialogue de mesures du spectrophotomètre EFI s’afﬁche. Les instructions de mesure des bandes s’afﬁchent dans le champ Status (Statut).

11. Pour une mesure plus précise, placez plusieurs feuilles de papier ordinaire blanc sous la page de mesure.

Elles empêchent la lecture des couleurs sous-jacentes par l’instrument.

12. Orientez la page de mesure de façon à ce que les bandes soient horizontales et que la numérisation se fasse de gauche à droite (le sens est indiqué par les ﬂèches au début de chaque bande).

2-14 Calibrage de la couleur

13. Placez l’ES-1000 de façon à ce que sa longueur soit perpendiculaire à la direction de la

14. Maintenez le bouton Mesure enfoncé jusqu’à ce qu’un signal sonore se fasse entendre.

15. Après ce signal, faites glisser l’ES-1000 lentement mais régulièrement le long de

16. Relâchez le bouton une fois que tous les échantillons de la bande ont été mesurés et

numérisation et positionnez l’ouverture sur l’espace vierge devant la couleur spéciﬁée.

EMARQUE : Pour pouvoir entendre le signal sonore sur un ordinateur compatible

Windows, une carte son et des enceintes doivent être installées. Vous aurez peut-être à augmenter le volume de votre ordinateur pour entendre le signal.

la bande.

Il faut environ 5 secondes pour faire glisser toute la longueur de la bande.

que vous avez atteint l’espace vierge situé à la ﬁn de la bande.

Lorsqu’une bande est mesurée correctement, le pointeur en croix se déplace sur la couleur suivante. En cas d’échec de la mesure de la bande, un message vous invite à réessayer.

17. Répétez la procédure de l’étape 13 à l’étape 13 aﬁn de mesurer toutes les bandes.

EMARQUE : Les mesures doivent être prises dans l’ordre indiqué dans le champ Status

(Statut).

18. Lorsque tous les échantillons ont été lus correctement, cliquez sur Accept (Accepter).

19. Dans la fenêtre de Calibrator, cliquez sur Appliquer pour mettre en œuvre les nouvelles mesures de calibrage.

20. Dans la boîte de dialogue d’informations, cliquez sur OK.

Cela met ﬁn au processus de calibrage du Fiery EXP5000.

2-15 Calibrage du Fiery EXP5000 avec le DTP41

Calibrage du Fiery EXP5000 avec le DTP41

L’utilisation de l’application Calibrator de ColorWise Pro Tools et du spectrophotomètre DTP41 vous permet de mesurer rapidement des échantillons de couleur générés par la presse numérique et de télécharger automatiquement vos mesures sur le Fiery EXP5000.

REMARQUE : Avant d’utiliser ColorWise Pro Tools et le DTP41 pour calibrer le

Fiery EXP5000, suivez les instructions de la page A-6 pour le calibrage du DTP41.

POUR CALIBRER LE FIERY EXP5000 À L’AIDE DU DTP41

1. Lancez Calibrator.

Pour plus d’informations sur le démarrage de Calibrator, reportez-vous à la page 2-7.

2. Sélectionnez le X-Rite DTP41 comme méthode de mesure.

3. Sous Vériﬁer les paramètres d’impression, sélectionnez les données de calibrage souhaitées.

Choisissez les données de calibrage en fonction du type de support sur lequel vous imprimez le plus souvent.

REMARQUE : Pour que le calibrage prenne effet, vous devez associer les données de

4. Sous Générer la page d’échantillons, cliquez sur Imprimer.

La boîte de dialogue Options d’impression s’afﬁche.

2-16 Calibrage de la couleur

5. Choisissez les options appropriées, puis cliquez sur Imprimer.

Dans le menu Type de page, sélectionnez 21 ou 34 échantillons triés.

Le format papier est automatiquement déﬁni sur A4/Lettre US pour 21 échantillons ou sur A3/Tabloïd pour 34 échantillons.

Dans le menu déroulant Bac d’alimentation, spéciﬁez la source papier à utiliser pour imprimer la page d’échantillons.

6. Récupérez la page d’échantillons sur la presse numérique.

7. Sous Afﬁcher les mesures, cliquez sur Mesure.

La boîte de dialogue Options de mesure présente les options déﬁnies pour le type et le format de papier.

8. Cliquez sur Mesure.

2-17 Calibrage du Fiery EXP5000 avec le DTP41

9. Si nécessaire, choisissez le port COM correspondant au DTP41 dans le menu Ports

10. Introduisez la page d’échantillons dans le DTP41 en commençant par la bande cyan.

disponibles. Cliquez sur Commencer les mesures.

Suivez les instructions qui s’afﬁchent pour aligner correctement la page.

11. Cliquez sur Lire la bande.

Le DTP41 fait avancer la page d’échantillons automatiquement.

Une fois que la page est lue, Calibrator vous demande de l’insérer et de l’aligner une nouvelle fois pour la couleur suivante.

2-18 Calibrage de la couleur

12. Répétez le processus de mesure pour les bandes magenta, jaune et noire.

Une coche apparaît dans le cercle correspondant à la couleur lue, et le champ Statut indique que cette dernière a été mesurée.

Utilisez les boutons Précédent et Suivant pour reculer ou avancer d’une étape dans la séquence de mesure.

13. Lorsque le champ Statut indique que les quatre bandes de couleur ont été lues correctement, cliquez sur Accepter les mesures.

14. Dans la boîte de dialogue Mesure, cliquez sur OK.

15. Dans la fenêtre de Calibrator, cliquez sur Appliquer pour mettre en œuvre les nouvelles données de calibrage.

16. Dans la boîte de dialogue d’informations, cliquez sur OK.

Cela met ﬁn au processus de calibrage du Fiery EXP5000.

2-19 Calibrage du Fiery EXP5000 avec le DTP32

Calibrage du Fiery EXP5000 avec le DTP32

L’utilisation du DTP32 vous permet de mesurer rapidement des échantillons de couleur et de télécharger vos mesures sur le Fiery EXP5000 à l’aide de l’outil Calibrator de ColorWise Pro Tools.

REMARQUE : Avant d’utiliser ColorWise Pro Tools et le DTP32 pour calibrer le

Fiery EXP5000, suivez les instructions de la page A-12 traitant du calibrage du spectrophotomètre DTP32.

POUR CALIBRER LE FIERY EXP5000 À L’AIDE DU DTP32

1. Lancez Calibrator.

Pour plus d’informations sur le démarrage de Calibrator, reportez-vous à la page 2-7.

2. Sous Sélectionner une méthode de mesure, choisissez X-Rite DTP32.

3. Sous Vériﬁer les paramètres d’impression, sélectionnez les données de calibrage souhaitées.

Choisissez les données de calibrage en fonction du type de support sur lequel vous imprimerez le plus souvent.

REMARQUE : Pour que le calibrage prenne effet, vous devez associer les données de

4. Sous Générer la page d’échantillons, cliquez sur Imprimer.

La boîte de dialogue Options d’impression s’afﬁche.

5. Choisissez les options appropriées, puis cliquez sur Imprimer.

Dans le menu Type de page, sélectionnez 34 ou 21 échantillons triés.

2-20 Calibrage de la couleur

6. Récupérez la page d’échantillons sur la presse numérique.

7. Sous Afﬁcher les mesures, cliquez sur Mesure.

Dans le menu déroulant Bac d’alimentation, spéciﬁez la source papier.

La boîte de dialogue Options de mesure présente les options déﬁnies pour le type et le format de papier.

8. Cliquez sur Mesure.

Suivez ensuite les instructions de la boîte de dialogue qui apparaît pour faire analyser la page d’échantillons par le densitomètre X-Rite DTP32.

Le champ Statut afﬁche quatre fois des instructions concernant le choix du port et l’analyse de la page d’échantillons par le DTP32, une fois pour chaque couleur.

9. Lorsque le champ Statut indique que les mesures ont été lues correctement, cliquez sur Accepter.

2-21 Calibrage du Fiery EXP5000 avec le DTP32

10. Dans la boîte de dialogue Mesure, cliquez sur OK.

11. Dans la fenêtre de Calibrator, cliquez sur Appliquer pour mettre en œuvre les

12. Dans la boîte de dialogue d’informations, cliquez sur OK.

nouvelles données de calibrage.

Cela met ﬁn au processus de calibrage du Fiery EXP5000.

Page Vierge.

3-1 Proﬁle Manager

Chapitre 3 : ColorWise Pro Tools

Conçu de manière à offrir une grande souplesse pour le contrôle de l’impression couleur, ColorWise Pro Tools est un ensemble constitué des outils de gestion des couleurs suivants :

• Calibrator (reportez-vous au chapitre 2)

• Color Editor

•Proﬁle Manager

•Spot-On (apparaît si le module en option Fiery Graphic Arts a été installé sur le

Fiery EXP5000)

• Color Setup

Les versions de ColorWise Pro Tools pour Mac OS et pour Windows sont quasiment identiques, excepté quelques différences qui sont indiquées dans ce chapitre. Les fenêtres et boîtes de dialogue illustrées ici proviennent de la version Windows. Pour savoir comment établir et conﬁgurer la connexion à ColorWise Pro Tools, reportezvous au Guide d’installation des logiciels utilisateur.

REMARQUE : Si la connexion au Fiery EXP5000 à partir de la Command WorkStation,

qui permet aussi l’accès à ColorWise Pro Tools, n’est pas établie, vous pouvez lancer directement ColorWise Pro Tools, indépendamment de la Command WorkStation.

3-2 ColorWise Pro Tools

Proﬁle Manager

Proﬁle Manager vous permet de gérer et de modiﬁer les proﬁls ICC. Dans le cas du Fiery EXP5000, ces proﬁls sont divisés en proﬁls de source RVB, de simulation et de sortie :

• Source RVB contient tous les proﬁls du moniteur résidant sur le Fiery EXP5000.

Les proﬁls source RVB servent à déﬁnir l’espace couleur source pour les couleurs RVB traitées sur le Fiery EXP5000.

REMARQUE : Si vous utilisez Photoshop 5.x, 6.x ou 7.x, vous pouvez télécharger le

proﬁl pour l’espace de travail de votre choix sur le Fiery EXP5000 et le choisir comme proﬁl source RVB. Pour plus d’informations, reportez-vous au manuel

Référence Fiery pour la couleur.

• Simulation contient les proﬁls d’imprimante servant à simuler un autre périphérique

sur le Fiery EXP5000.

• Sortie contient les proﬁls de presse numérique décrivant la presse numérique. Pour

plus d’informations sur les proﬁls de sortie, reportez-vous à la page 1-17.

REMARQUE : Le fait de modiﬁer les proﬁls par défaut du Fiery EXP5000 affecte toutes

les tâches de tous les utilisateurs. Vous devez donc envisager de limiter l’accès à ColorWise Pro Tools en déﬁnissant un mot de passe Administrateur.

Les proﬁls suivants sont fournis avec le Fiery EXP5000.

Source RVB :

• Apple Standard — espace couleur source standard pour tous les moniteurs

d’ordinateurs Mac OS standards avec des versions antérieures de ColorSync

• sRGB (PC) — espace couleur source pour un moniteur d’ordinateur Windows

générique

• EFIRGB — réglage par défaut prédéﬁni pour un Fiery EXP5000

Simulation :

• DIC — norme d’imprimerie japonaise

• Euroscale — norme d’imprimerie européenne

• SWOP-Coated — norme d’imprimerie américaine

3-3 Proﬁle Manager

Par ailleurs, un ou plusieurs proﬁls de sortie sont fournis avec le Fiery EXP5000. Pour plus d’informations sur les proﬁls de sortie, reportez-vous à la page 1-17.

Pour créer des proﬁls pour imprimantes et écrans couleur, vous pouvez utiliser EFI Color Proﬁler. Suivez les instructions de la documentation se trouvant sur le CD EFI Color Proﬁler.

REMARQUE : Lorsque vous utilisez Proﬁle Manager à partir de certains ordinateurs

Windows NT, le répertoire couleur par défaut risque de ne pas se créer automatiquement lors de l’installation de ColorWise Pro Tools. Créez le dossier couleur dans le répertoire approprié (par exemple, C:\Winnt\system32\Color) et Proﬁle Manager pourra alors télécharger depuis et vers l’emplacement déﬁni par défaut, comme prévu.

Déﬁnition de proﬁls par défaut

Vous pouvez utiliser Proﬁle Manager pour déﬁnir un proﬁl source RVB, un proﬁl de simulation et un proﬁl de sortie par défaut. Le proﬁl source RVB et le proﬁl de simulation par défaut que vous déﬁnissez sont appliqués à toutes les tâches d’impression envoyées au Fiery EXP5000, à moins que l’utilisateur ne les remplace à l’aide des options d’impression. Cela est également vrai pour le proﬁl de sortie par défaut que vous déﬁnissez, à moins que l’option Utiliser proﬁl du support ne soit activée.

Cette option détermine si les proﬁls de sortie qui ont été prédéﬁnis pour les types de support de vos tâches d’impression sont appliqués automatiquement ou non. Pour plus d’informations, reportez-vous à la section « Utilisation des proﬁls de sortie du

support », à la page 3-5.

3-4 ColorWise Pro Tools

POUR SPÉCIFIER UN PROFIL PAR DÉFAUT

1. Lancez ColorWise Pro Tools et cliquez sur Proﬁle Manager.

Le côté gauche de la fenêtre principale de Proﬁle Manager répertorie les proﬁls ICC présents dans le répertoire par défaut de votre poste de travail. Le côté droit présente les trois proﬁls existant sur le Fiery EXP5000.

L’icône de verrouillage ( ) située à gauche du nom du proﬁl indique que celui-ci ne peut pas être supprimé et qu’il peut être modiﬁé uniquement s’il est enregistré sous un nouveau nom. Seuls les proﬁls de simulation et de sortie peuvent être modiﬁés.

Une petite icône située à gauche du nom d’un proﬁl signale le proﬁl par défaut pour chaque catégorie (Source RVB, Simulation et Sortie). Si vous désignez un proﬁl par défaut différent, l’icône s’afﬁche à côté du proﬁl que vous avez désigné. L’icône indiquant les proﬁls Source RVB et Sortie ressemble à une cible ( ). L’apparence de l’icône signalant le proﬁl de simulation par défaut change selon que l’option Séparation RVB de la boîte de dialogue Param. globaux est réglée sur Simulation ( ) ou Sortie ( ).

2. Choisissez le type de proﬁl que vous voulez désigner comme proﬁl par défaut, puis cliquez sur Param. proﬁl.

3. Dans la boîte de dialogue Paramètres du proﬁl de simulation, cochez la case Par défaut et cliquez sur Appliquer.

3-5 Proﬁle Manager

4. Cliquez sur OK.

5. Répétez les étapes 2 à 4 pour chaque type de proﬁl.

Dans la fenêtre principale de Proﬁle Manager, l’icône de la cible apparaît en regard du nouveau proﬁl par défaut.

Si aucun proﬁl par défaut n’est sélectionné pour Source RVB, l’option d’impression correspondante est réglée sur Aucun. Si aucun proﬁl par défaut n’est sélectionné pour Simulation, l’option de simulation CMJN est réglée sur Aucun. Pour plus d’informations sur les options d’impression, reportez-vous au chapitre 1.

Le proﬁl de sortie est toujours associé à des valeurs par défaut. Pour modiﬁer le proﬁl de sortie par défaut, sélectionnez un proﬁl prédéﬁni puis cliquez sur Param. proﬁl. Vous pouvez également créer un nouveau proﬁl par défaut sous un nouveau nom en sélectionnant un proﬁl prédéﬁni et en spéciﬁant le jeu de calibrage de votre choix dans le menu déroulant Utiliser données de calibrage et un nouveau nom dans le menu Description du proﬁl.

Utilisation des proﬁls de sortie du support

Au lieu de demander à Proﬁle Manager d’appliquer un proﬁl de sortie par défaut à toutes vos tâches d’impression, vous pouvez maintenir l’option Utiliser proﬁl du support activée. Cette option applique automatiquement le proﬁl de sortie qui a été prédéﬁni pour le type de support de votre tâche d’impression. Si cette dernière se compose de plusieurs supports, l’option Utiliser proﬁl du support peut appliquer les différents proﬁls de sortie prédéﬁnis pour les différents supports.

L’option Utiliser proﬁl du support de Proﬁle Manager est activée par défaut. Elle s’applique à toutes les tâches d’impression envoyées au Fiery EXP5000, à moins qu’un utilisateur ne modiﬁe les paramètres correspondants au niveau du pilote d’imprimante pour une tâche particulière.

3-6 ColorWise Pro Tools

POUR UTILISER LES PROFILS DE SORTIE DU SUPPORT

1. Lancez ColorWise Pro Tools et cliquez sur Proﬁle Manager.

2. Sélectionnez l’option Utiliser proﬁl du support sur la barre Sortie de Proﬁle Manager.

Lorsque vous modiﬁez le réglage de l’option Utiliser proﬁl du support dans Proﬁle Manager, le paramètre équivalent est automatiquement modiﬁé dans Color Setup. Pour plus d’informations, reportez-vous à la section « Color Setup », à la page 3-37.

Téléchargement des proﬁls

Le Fiery EXP5000 comporte des proﬁls par défaut. Vous pouvez télécharger des proﬁls supplémentaires sur le Fiery EXP5000 depuis un ordinateur.

POUR TÉLÉCHARGER UN PROFIL

1. Lancez ColorWise Pro Tools et cliquez sur Proﬁle Manager.

Le côté gauche de la fenêtre principale de Proﬁle Manager répertorie les proﬁls ICC présents dans le répertoire par défaut de votre ordinateur.

• Windows 98/Me — Windows\System\Color

• Windows NT 4.0 — Winnt\System32\Color

• Windows 2000 — Winnt\System32\Spool\Drivers\Color

• Windows XP//Server 2003 — Windows\System32\Spool\Drivers\Color

• Mac OS 9.x — Dossier Système:Préférences:Proﬁls ColorSync avec ColorSync 2.0,

et Dossier Système: Proﬁls ColorSync avec ColorSync 2.5 ou ultérieur

• Mac OS X — Dossier Système: Bibliothèque:ColorSync:Proﬁles

2. Si le proﬁl désiré est absent, vous pouvez ouvrir un autre répertoire en cliquant sur Parcourir. Localisez le répertoire contenant le proﬁl que vous voulez télécharger et cliquez sur OK.

3-7 Proﬁle Manager

3. Lorsque le proﬁl à télécharger est afﬁché dans la liste de la fenêtre principale de Proﬁle Manager, sélectionnez-le.

Si le proﬁl est compatible avec le Fiery EXP5000, une ﬂèche verte indique qu’il peut être téléchargé. Seuls les proﬁls de périphérique de sortie peuvent être téléchargés vers Simulation ou Sortie. Seuls les proﬁls de périphérique d’entrée peuvent être téléchargés vers Source RVB.

REMARQUE : Sur les ordinateurs Windows, les proﬁls doivent avoir une extension .icc

ou .icm pour apparaître dans la liste. Sur les ordinateurs Mac OS, ils doivent avoir un type de ﬁchier « proﬁl ».

Tous les proﬁls ICC présents dans le répertoire sélectionné sur votre poste de travail s’afﬁchent dans la liste de la fenêtre principale de Proﬁle Manager. Le fait qu’un proﬁl apparaisse dans cette liste ne signiﬁe pas qu’il peut être téléchargé sur le Fiery EXP5000.

Les proﬁls de simulation doivent être uniquement des proﬁls de périphériques dont vous souhaitez faire correspondre les caractéristiques couleur de sortie avec celles du Fiery EXP5000. Les proﬁls de sortie doivent être uniquement des proﬁls de la presse numérique utilisé pour l’impression. Bien qu’il soit possible de télécharger des proﬁls d’imprimante CMJN en tant que Simulation ou Sortie, vous devez tenir compte de la façon dont ils seront utilisés. Si vous souhaitez que les impressions du Fiery EXP5000 ressemblent à celles d’une autre imprimante, téléchargez ce proﬁl en tant que Simulation. Si vous possédez un proﬁl personnalisé de la presse numérique utilisé pour l’impression, téléchargez-le en tant que proﬁl de sortie.

3-8 ColorWise Pro Tools

4. Cliquez sur la ﬂèche pour télécharger le proﬁl et cliquez sur OK lorsque le téléchargement est terminé.

Le nouveau proﬁl apparaît maintenant dans la liste des proﬁls, du côté droit de la fenêtre principale de Proﬁle Manager.

Pour les ordinateurs Mac OS, il faut l’associer à l’un des noms prédéﬁnis (Source 1 à 10 pour Source RVB, Simulation 1 à 10 pour Simulation ou Sortie 1 à 10 pour Sortie) ou en faire le proﬁl par défaut avant de pouvoir l’appliquer. Pour les ordinateurs Windows, tous les proﬁls peuvent être identiﬁés dans le pilote par leur description (reportez-vous à la section « Déﬁnition de proﬁls », à la page 3-10).

REMARQUE : Lorsqu’un proﬁl de sortie est téléchargé, il hérite du calibrage cible du

proﬁl de sortie par défaut actuel.

Modiﬁcation des proﬁls

Vous pouvez personnaliser les proﬁls de simulation présents sur le Fiery EXP5000 en fonction de vos besoins et des caractéristiques de votre presse numérique avec Color Editor, en procédant directement ou par l’intermédiaire de Proﬁle Manager. Pour plus d’informations sur la modiﬁcation des proﬁls, reportez-vous à la section « Color

Editor », à la page 3-13.

Gestion de proﬁls

Proﬁle Manager vous permet de sauvegarder les proﬁls aﬁn de ne perdre aucun proﬁl personnalisé lors de la mise à jour du logiciel du Fiery EXP5000. Vous pouvez également télécharger une copie d’un proﬁl interne du Fiery EXP5000 sur votre poste de travail aﬁn de l’utiliser avec une application prenant en charge les proﬁls ICC, telle que Photoshop. Proﬁle Manager vous permet également de supprimer les proﬁls dont vous n’avez plus besoin.

REMARQUE : Seuls les proﬁls sans icône de verrouillage dans la fenêtre principale de

Proﬁle Manager peuvent être sauvegardés et supprimés. Les proﬁls verrouillés ne peuvent pas être effacés mais peuvent généralement être sauvegardés.

3-9 Proﬁle Manager

POUR SAUVEGARDER DES PROFILS

1. Lancez ColorWise Pro Tools et cliquez sur Proﬁle Manager.

2. Sur le Fiery EXP5000, sélectionnez le proﬁl que vous voulez télécharger.

La ﬂèche située au milieu de la fenêtre de Proﬁl Manager devient verte et s’oriente vers la gauche, indiquant que le proﬁl peut être téléchargé.

3. Cliquez sur la ﬂèche verte, choisissez un nom et un emplacement pour l’enregistrement du proﬁl et cliquez sur Enregistrer.

Le nom choisi sera celui du proﬁl, mais sa description sera celle d’origine ou celle que vous avez saisie dans la boîte de dialogue Param. proﬁl.

REMARQUE : Lors de l’enregistrement du proﬁl sur un ordinateur Windows, veillez à

utiliser l’extension .icm. Si l’extension n’est pas incluse, d’autres boîtes de dialogue s’afﬁchent.

4. Cliquez sur OK lorsqu’un message vous informe que le proﬁl a été téléchargé avec succès.

Vous pouvez supprimer des proﬁls aﬁn de libérer de l’espace sur le disque dur du Fiery EXP5000 (même si les ﬁchiers prennent peu d’espace), et aﬁn d’être sûr que personne n’utilisera le mauvais proﬁl.

POUR SUPPRIMER DES PROFILS DU FIERY EXP5000

1. Lancez ColorWise Pro Tools et cliquez sur Proﬁle Manager.

2. Sélectionnez le proﬁl que vous souhaitez supprimer et cliquez sur Supprimer.

Un message d’avertissement vous demande de conﬁrmer la suppression.

REMARQUE : Vous ne pouvez pas supprimer un proﬁl prédéﬁni, un proﬁl par défaut ou

un proﬁl lié à un proﬁl auquel un nom prédéﬁni a été attribué (Simulation-1, par exemple).

3. Cliquez sur Oui pour supprimer le proﬁl.

4. Si vous souhaitez supprimer un proﬁl actuellement sélectionné par défaut ou associé à un nom personnalisé, cliquez sur Param. proﬁl et désactivez l’option par défaut.

3-10 ColorWise Pro Tools

Déﬁnition de proﬁls

Pour les ordinateurs Mac OS, avant d’appliquer à une tâche d’impression un proﬁl téléchargé ou modiﬁé, vous devez lui associer l’un des noms prédéﬁnis ou le déﬁnir comme proﬁl par défaut pour toutes les tâches d’impression (reportez-vous à la section

« Déﬁnition de proﬁls par défaut », à la page 3-3). Dix noms sont disponibles pour les

proﬁls personnalisés : Source 1 à 10 pour Source RVB, Simulation 1 à 10 pour Simulation et Sortie 1 à 10 pour Sortie.

Pour les ordinateurs Windows, tous les proﬁls peuvent être identiﬁés dans le pilote par leur nom réel. Ces noms ﬁxes sont utilisés dans le pilote d’imprimante. Vous pouvez donc sélectionner les proﬁls pour chaque tâche, même si le pilote que vous utilisez ne permet pas d’aller chercher la liste à jour sur le Fiery EXP5000.

REMARQUE : Cette procédure est illustrée à l’aide d’un proﬁl de simulation personnalisé.

Elle s’applique également à la déﬁnition de proﬁls de sortie.

POUR DÉFINIR UN PROFIL DE SIMULATION PERSONNALISÉ

1. Lancez ColorWise Pro Tools et cliquez sur Proﬁle Manager.

Proﬁl personnalisé créé avec

Pour cet exemple, admettons que DIC-nouveau soit un proﬁl personnalisé, créé avec Color Editor, ce qui suppose qu’aucune information le concernant ne s’afﬁche dans la colonne « Appellation dans le pilote ».

REMARQUE : Vous pouvez spéciﬁer uniquement des proﬁls personnalisés. Les proﬁls par

défaut sont prédéﬁnis et ne peuvent être modiﬁés.

Color Edito

3-11 Proﬁle Manager

2. Cliquez sur DIC-nouveau dans la liste Simulation et cliquez sur Param. proﬁl, ou

3. Cochez la case « Appellation dans le pilote », choisissez dans le menu déroulant l’un

cliquez deux fois sur DIC-nouveau.

des noms de simulation personnalisée prédéﬁnis (Simulation 1 à Simulation 10) et cliquez sur Appliquer.

EMARQUE : Veillez à ne pas choisir un nom déjà attribué. Vous ne pouvez pas attribuer

le même nom à deux proﬁls.

REMARQUE : Bien que vous ne puissiez pas supprimer un proﬁl prédéﬁni, vous pouvez

utiliser son nom pour votre proﬁl modiﬁé lorsque vous cochez la case de l’option Appellation dans le pilote. Le proﬁl prédéﬁni est alors remplacé par votre proﬁl.

Vous pouvez également modiﬁer la description de tous les proﬁls non verrouillés dans la boîte de dialogue Paramètres du proﬁl de simulation.

3-12 ColorWise Pro Tools

4. Cliquez sur OK.

DIC-nouveau apparaît dans le pilote sous le

nom Simulation 1

Simulation-1 apparaît maintenant dans la colonne « Appellation dans le pilote » pour le proﬁl DIC-nouveau. Si vous sélectionnez Simulation 1 pour l’option Proﬁl de simulation CMJN du pilote d’imprimante, la simulation DIC-nouveau est appliquée à la tâche d’impression.

Si vous ne déﬁnissez pas de proﬁl de simulation personnalisé, Aucun est sélectionné pour le proﬁl de simulation CMJN lors de l’impression de votre tâche. Si vous ne déﬁnissez pas de proﬁl personnalisé pour la source RVB ou la sortie, c’est le proﬁl par défaut qui est utilisé.

Remarques sur la déﬁnition des proﬁls de sortie

La procédure de déﬁnition de proﬁls de sortie est identique à la procédure précédente, utilisée pour la déﬁnition des proﬁls de simulation. Notez toutefois les différences suivantes :

Pour les proﬁls de sortie, les noms personnalisés prédéﬁnis sont Sortie-1 à 10.

Lorsque vous choisissez Param. proﬁl pour un proﬁl de sortie, l’option Utiliser données de calibrage s’afﬁche également. Vous devez calibrer le Fiery EXP5000 avec les données de calibrage avant que l’option ne prenne effet. Si vous n’avez jamais effectué de mesure avec les données de calibrage, des mesures par défaut sont appliquées. Pour plus d’informations sur les données de calibrage, reportez-vous à la page 2-3.

3-13 Color Editor

Color Editor

Color Editor permet de personnaliser les proﬁls de simulation et de sortie. Vous pouvez y accéder soit directement, en cliquant sur son icône dans la fenêtre principale de ColorWise Pro Tools, soit indirectement via Proﬁle Manager.

Modiﬁcation des proﬁls

Color Editor vous permet de créer des proﬁls personnalisés à partir de proﬁls de simulation ou de sortie existants, en les modiﬁant et en les enregistrant sous un autre nom. Avec Color Editor, vous pouvez créer, pour votre Fiery EXP5000, un proﬁl parfaitement adapté à vos besoins. Par exemple, vous pouvez créer un proﬁl personnalisé pour imprimer sur un support spéciﬁque.

REMARQUE : Vous ne pouvez pas modiﬁer les proﬁls source ; seuls les proﬁls de

simulation et de sortie peuvent être personnalisés.

Color Editor propose deux modes d’édition pour modiﬁer les proﬁls de sortie :

• Utilisateur — Pour modiﬁer des proﬁls de sortie et enregistrer leurs versions

personnalisées.

• % Densité — Pour visualiser la cible de calibrage, une des composantes du proﬁl de

sortie. Vous ne pouvez pas la modiﬁer dans cette fenêtre, mais vous pouvez en importer une nouvelle (reportez-vous à la page 2-3).

Color Editor propose aussi plusieurs modes d’édition pour modiﬁer les simulations :

• Référence — Utilisez ce mode pour créer une simulation de référence personnalisée

qui affecte toutes les tâches d’impression auxquelles elle est appliquée, sauf si une simulation associée existe pour la combinaison sélectionnée de proﬁl de simulation, de méthode de simulation et de proﬁl de sortie.

3-14 ColorWise Pro Tools

• Rapide, Complète (GCR source) ou Complète (GCR sortie) — Utilisez ces options

pour créer des simulations liées à un proﬁl personnalisé. Les simulations associées n’affectent la tâche d’impression que si l’on sélectionne le proﬁl de simulation, la méthode de simulation et le proﬁl de sortie correspondants. Si vous choisissez un proﬁl de sortie et une méthode de simulation auxquels vous avez associé une simulation personnalisée, cette simulation est automatiquement appliquée à la tâche d’impression. Si vous choisissez une méthode de simulation ou un proﬁl de sortie auxquels aucune simulation personnalisée n’est associée, c’est la simulation de référence qui est automatiquement appliquée. Pour plus d’informations sur les méthodes de simulation, reportez-vous à la page 1-15.

REMARQUE : Si vous avez modiﬁé une simulation de référence après avoir créé une

simulation associée, les modiﬁcations ne s’appliquent pas à la simulation associée.

POUR MODIFIER UN PROFIL DE SIMULATION EN MODE RÉFÉRENCE

OU UN PROFIL DE SORTIE EN MODE UTILISATEUR

1. Lancez ColorWise Pro Tools et cliquez sur Color Editor.

2. Sélectionnez Simulation ou Sortie dans le menu déroulant Afﬁcher.

Simulation et Sortie donnent respectivement une liste des proﬁls de simulation et une liste des proﬁls de sortie résidant sur le Fiery EXP5000.

3. Sélectionnez le proﬁl que vous souhaitez modiﬁer et cliquez sur Sélectionner.

Vous pouvez également ouvrir Proﬁle Manager, sélectionner un proﬁl et cliquer sur Modiﬁer.

3-15 Color Editor

4. Pour un proﬁl de simulation, sélectionnez Référence dans le menu déroulant Mode d’édition. Pour un proﬁl de sortie, sélectionnez Utilisateur dans le menu déroulant Mode d’édition.

Pour plus d’informations sur l’utilisation des options Rapide/Complète (GCR source) ou Complète (GCR sortie), reportez-vous à la page 3-19.

Vous pouvez utiliser cette boîte de dialogue pour visualiser ou modiﬁer les proﬁls. Le graphique vous permet de voir et de manipuler les valeurs de sortie couleur.

REMARQUE : Lorsque vous modiﬁez un proﬁl de sortie en mode Utilisateur, le bouton

Importer situé en bas de la fenêtre Color Editor vous permet d’importer un ﬁchier cible de calibrage (.trg) créé sur un autre Fiery EXP5000 à l’aide de la version précédente de ColorWise. La version actuelle de ColorWise ne vous permet pas d’enregistrer une cible séparément ; elle l’enregistre avec un proﬁl de sortie.

3-16 ColorWise Pro Tools

5. Sélectionnez les couleurs que vous souhaitez modiﬁer en les activant ou en les désactivant.

L’icône en forme d’œil (à gauche) indique les couleurs qui sont visibles sur le graphique et qui sont affectées par la modiﬁcation de la ou des courbes ainsi que de la luminosité et de l’engraissement du point. Vous pouvez visualiser et modiﬁer les quatre couleurs (cyan, magenta, jaune et noir) en une fois ou toute combinaison de ces couleurs. Le fait de travailler avec une ou deux couleurs à la fois vous permet d’effectuer des réglages précis. Pour désactiver une couleur, cliquez sur son icône. Dans l’exemple ci-dessous, les couleurs cyan et magenta sont visibles et peuvent être modiﬁées.

6. Pour régler l’engraissement du point aﬁn de simuler une sortie sur presse, cliquez sur Engraiss. point.

Vous avez le choix entre la norme nord-américaine et la norme européenne. A l’aide des barres de déﬁlement, sélectionnez l’engraissement souhaité :

• Les valeurs admises, dans le cas de la norme nord-américaine pour un engraissement

en entrée de 50 %, sont comprises entre 0 et 50 % en sortie.

•Dans le cas de la norme européenne, pour un engraissement en entrée de 40 %, les

valeurs admises en sortie sont comprises entre 0 et 59 % ; pour un engraissement en entrée de 80 %, elles sont comprises entre 0 et 20 %.

Une courbe de cette forme donne une couleur plus claire en réduisant la densité des points intermédiaires.

3-17 Color Editor

Si vous utilisez les valeurs d’engraissement de point, vous devez appliquer d’abord les réglages aﬁn que les courbes s’écartent de leurs positions rectilignes. Modiﬁez ensuite les nouvelles courbes. Lorsque vous réglez les valeurs d’engraissement du point, tous les points existants de la courbe sont supprimés. Un message d’avertissement vous donne la possibilité d’annuler les paramètres d’engraissement avant qu’ils ne soient appliqués.

7. Vous pouvez régler la luminosité à l’aide des boutons plus et moins.

Les modiﬁcations apportées à la luminosité s’appliquent aux courbes.

8. Vous pouvez ajuster les courbes directement en faisant glisser leurs points ou en entrant des valeurs directement dans les cases d’entrée et de sortie.

Le graphique met en correspondance le pourcentage d’entrée et le pourcentage de sortie. (Ces pourcentages font référence à la taille des points de trame CMJN.) La courbe que vous avez sélectionnée s’afﬁche. Des points placés le long de la courbe vous permettent de l’ajuster.

Une courbe de cette forme donne une couleur plus sombre en augmentant la densité des points intermédiaires.

Une courbe de cette forme accroît le contraste.

3-18 ColorWise Pro Tools

9. Pour un proﬁl de sortie, déﬁnissez des densités maximales pour les canaux C, M, J

10. Lorsque vous avez terminé, cliquez sur Enregistrer et donnez un nom au nouveau

REMARQUE : Nous vous conseillons de déplacer les points après avoir entré vos valeurs

d’engraissement et de luminosité.

Pour une plus grande précision, saisissez des pourcentages dans les champs Entrée et Sortie, ou utilisez les touches ﬂéchées du clavier pour régler la courbe. Pour utiliser ces touches, vous devez d’abord cliquer sur la courbe pour créer un point d’ancrage qui servira de référence.

et N.

Saisissez les valeurs de densité maximales, appelées valeurs D-Max, pour les couleurs individuelles des proﬁls qui supportent des paramètres de densité. Les paramètres DMax ne sont pas disponibles lorsque vous modiﬁez les proﬁls de simulation en mode de référence.

proﬁl.

Cela a pour effet d’enregistrer votre proﬁl sur le Fiery EXP5000 sous un nouveau nom. Si vous avez modiﬁé l’une des cibles standards d’imprimerie (SWOP-Coated, DIC ou Euroscale, par exemple), vous pouvez inclure le nom d’origine dans le nom de la nouvelle cible, par exemple DIC-nouveau. Cela vous aidera à vous rappeler la source de la nouvelle cible.

REMARQUE : Les proﬁls par défaut prédéﬁnis sont verrouillés et doivent être enregistrés

sous un nouveau nom.

Pour les ordinateurs Mac OS, les proﬁls personnalisés doivent être liés à l’un des 10 noms de proﬁls personnalisés prédéﬁnis (Simulation 1 à 10 ou Sortie 1 à 10) aﬁn d’être accessibles à partir du pilote d’imprimante. Vous pouvez créer autant de proﬁls personnalisés que vous le souhaitez, mais dix seulement seront visibles simultanément dans le pilote d’imprimante. Pour plus d’informations sur la façon de lier des proﬁls personnalisés aux noms prédéﬁnis, reportez-vous à la section « Déﬁnition de proﬁls », à la page 3-10. Si vous utilisez la version Windows du pilote d’imprimante, les proﬁls personnalisés ne s’y afﬁchent pas avec un nom prédéﬁni.

Si vous déﬁnissez un proﬁl personnalisé comme proﬁl par défaut, vous pouvez y accéder au niveau du pilote d’imprimante sans lui donner l’un des noms prédéﬁnis. Il sufﬁt de sélectionner « Imprimante par défaut » dans le pilote d’imprimante.

3-19 Color Editor

POUR MODIFIER UNE SIMULATION EN MODE RAPIDE/COMPLÈTE (GCR SOURCE) OU COMPLÈTE (GCR SORTIE)

1. Lancez ColorWise Pro Tools et cliquez sur Color Editor.

2. Sélectionnez Simulation dans le menu déroulant Afﬁcher, choisissez le proﬁl de simulation à modiﬁer et cliquez sur Sélectionner.

Vous pouvez également ouvrir Proﬁle Manager, sélectionner un proﬁl de simulation et cliquer sur Modiﬁer.

3. Choisissez Rapide, Complète (GCR source) ou Complète (GCR sortie) dans le menu déroulant Mode d’édition et sélectionnez le proﬁl de sortie auquel sera associée la simulation à modiﬁer à partir du menu Lier à.

La simulation modiﬁée sera associée au proﬁl de sortie sélectionné dans ce menu.

REMARQUE : Lorsque vous modiﬁez un proﬁl de simulation en mode Rapide, le bouton

Importer situé en bas de la fenêtre Color Editor vous permet d’importer une simulation rapide personnalisée créée sur un autre Fiery EXP5000 à l’aide de la version précédente de ColorWise. La version actuelle ne vous permet pas d’enregistrer de simulations CMJN Rapide/ Complète (GCR source) ou Complète (GCR sortie) indépendamment ; il les enregistre en tant que composantes du même proﬁl.

3-20 ColorWise Pro Tools

4. Modiﬁez et enregistrez les simulations comme décrit aux étapes 5 à 10, à partir de la

page 3-16.

Pour que cette nouvelle simulation soit automatiquement appliquée à une tâche d’impression, la Simulation CMJN, la Méthode de simulation et le Proﬁl de sortie doivent être identiques à ceux utilisés lors de la modiﬁcation de proﬁl. Si la Méthode de simulation est différente ou si un proﬁl de sortie différent est sélectionné, c’est la simulation en mode de référence qui sera appliquée.

REMARQUE : Un proﬁl de simulation CMJN peut se composer d’une simulation de

référence et d’un ou plusieurs liens personnalisés (jusqu’à trois liaisons, Rapide et les deux options Complète, pour chaque proﬁl de sortie du système). Pour l’option du proﬁl de simulation CMJN du pilote d’imprimante, notez que si vous sélectionnez un proﬁl personnalisé pour lequel le pourcentage d’encre est supérieur à 0 en sortie et égal à 0 en entrée, l’option Utiliser maquette n’aura aucun effet.

Annulation de modiﬁcations de simulations CMJN

Vous pouvez annuler les modiﬁcations que vous avez apportées à des simulations CMJN (principales ou liées) de plusieurs façons :

•Si vous n’avez pas encore enregistré vos modiﬁcations, cliquez sur Terminé dans la

barre de menus de Color Editor, puis cliquez sur Non lorsque l’on vous demande de conﬁrmer les changements.

•Si vous avez enregistré vos modiﬁcations sous un nouveau nom de simulation

CMJN et que vous voulez les annuler toutes (en mode Référence, Rapide/Complète (GCR source) ou Complète (GCR sortie)), reportez-vous à la page 3-9.

Vériﬁcation de proﬁls modiﬁés

Pour visualiser un échantillon d’un proﬁl avant de l’enregistrer sur le Fiery EXP5000, imprimez l’un des documents suivants :

• La page de test, qui est fournie avec ColorWise Pro Tools et présente une

comparaison d’images et d’échantillons de couleur avec et sans modiﬁcation.

• Le ﬁchier CALIB.PS déﬁni par l’utilisateur et placé dans la queue Attente.

Vous pouvez créer une page de test personnalisée et l’enregistrer dans un ﬁchier PostScript ou EPS intitulé CALIB.PS. Envoyez ensuite ce ﬁchier à la queue Attente du Fiery EXP5000 à partir de votre application ou téléchargez-le sur cette queue à l’aide de Fiery Downloader (reportez-vous à la page 2-8).

POUR VÉRIFIER UN PROFIL

Les noms des proﬁls de sortie apparaîssent ici

3-21 Utilisation de Spot-On (Fiery Graphic Arts Package)

1. Cliquez sur Test impr. dans la fenêtre de Color Editor.

2. Sélectionnez la page à imprimer. Si vous sélectionnez Page de test, spéciﬁez le format papier. Si vous sélectionnez Page d’exemples d’images, spéciﬁez le proﬁl de sortie. Puis cliquez sur Imprimer

Utilisation de Spot-On (Fiery Graphic Arts Package)

L’option Correspondance tons directs ColorWise fournit des correspondances automatiques des couleurs d’accompagnement avec leurs meilleurs équivalents CMJN, ce qui permet de simuler ces couleurs avec les toners CMJN de la presse numérique. Toutefois, vous souhaiterez peut-être afﬁner vous-même les équivalents CMJN par défaut pour faire correspondre au mieux les couleurs avec vos conditions d’impression.

Spot-On permet d’ajuster et de gérer les listes de tons directs et de leurs équivalents CMJN. Ces listes sont connues sous le nom de Dictionnaires de couleurs Spot On. Spot-On autorise l’existence de plusieurs de ces dictionnaires, qui correspondent aux proﬁls de sortie existant sur le Fiery EXP5000.

REMARQUE : Pour utiliser les équivalents CMJN de Spot-On, vous devez activer

l’option Correspondance tons directs (reportez-vous à la page 1-11).

REMARQUE : Pour utiliser Spot-On, le Fiery Graphic Arts Package est requis. Il est

disponible en option pour le Fiery EXP5000.

3-22 ColorWise Pro Tools

Démarrage de Spot-On

Vous pouvez lancer Spot-On à partir de ColorWise Pro Tools. Pour travailler avec Spot-On, vous devez au préalable spéciﬁer le proﬁl de sortie associé au dictionnaire de couleurs Spot-On à modiﬁer. Toutefois, lorsque vous travaillez avec Spot-On, vous avez la possibilité de changer de proﬁl de sortie à tout moment.

REMARQUE : Le Fiery EXP5000 ne permet qu’une connexion à la fois avec Spot-On.

POUR LANCER SPOT-ON

1. Lancez ColorWise Pro Tools et cliquez sur Spot-On.

Les noms des proﬁls de sortie apparaissent ici

2. Choisissez le proﬁl de sortie voulu, puis cliquez sur OK.

La fenêtre principale de Spot-On apparaît. Les valeurs CMJN qu’elle présente sont calculées en fonction du proﬁl de sortie spéciﬁé.

3-23 Utilisation de Spot-On (Fiery Graphic Arts Package)

Utilisation de la fenêtre principale de Spot-On

La fenêtre principale de Spot-On présente une liste de groupes de couleurs qui correspondent aux bibliothèques de tons directs du Fiery EXP5000. Des outils (sous forme d’icône) permettant de travailler sur les couleurs s’afﬁchent en haut de la fenêtre.

Couper

Télécharger vers

Télécharger depuis

Enregistrer

Groupe de couleurs par défaut

Copie

Colle

Imprime

Tout ferme

Par défaut, le Fiery EXP5000 comporte, outre une bibliothèque système, plusieurs bibliothèques PANTONE. Les bibliothèques DIC, HKS et TOYO sont disponibles avec le Fiery Graphic Arts Package. Ces bibliothèques installées par défaut en usine sont identiﬁées par l’icône de groupe par défaut ( ).

Haut

Bas

Il est également possible d’ajouter des groupes de couleurs et des couleurs personnalisées dans la fenêtre Spot-On (reportez-vous à la page 3-27). Ces groupes sont alors identiﬁés par l’icône correspondante ( ). Vous pouvez consulter le contenu des deux types de groupes (par défaut et personnalisés).

3-24 ColorWise Pro Tools

POUR OUVRIR OU FERMER UN GROUPE DE COULEURS

1. Pour ouvrir un groupe de couleurs, cliquez sur l’icône qui ﬁgure à gauche de son nom.

Vous pouvez également cliquer deux fois dans la zone vierge qui ﬁgure à droite de son nom.

Lorsque vous ouvrez un groupe, toutes les couleurs qui le constituent s’afﬁchent, et son icône change d’aspect.

2. Pour fermer un groupe de couleurs, cliquez sur l’icône qui ﬁgure à gauche de son nom, ou cliquez deux fois dans la zone vierge à droite de ce dernier.

3. Pour fermer tous les groupes de couleurs de la liste, sélectionnez Tout fermer dans le menu Edition.

Vous pouvez également cliquer sur l’icône du même nom qui ﬁgure au-dessus de la liste des couleurs.

3-25 Utilisation de Spot-On (Fiery Graphic Arts Package)

Utilisation des couleurs existantes

Spot-On permet d’afﬁcher et de gérer les groupes de couleurs existants sur le Fiery EXP5000. Vous pouvez également chercher une couleur particulière dans la liste Spot-On.

Les groupes de couleurs qui ﬁgurent dans la fenêtre Spot-On sont rangés par ordre de priorité. Ainsi, ceux qui apparaissent en tête de liste ont la priorité la plus haute. Par exemple, si deux couleurs appartenant à des groupes différents portent le même nom, le Fiery EXP5000 utilise celle qui ﬁgure dans le groupe le plus haut dans la liste sans tenir compte de l’autre. En gérant la priorité des couleurs de cette manière, vous pouvez conserver plusieurs variantes CMJN pour le même ton direct.

POUR MODIFIER LA PRIORITÉ DES COULEURS

1. Pour modiﬁer un groupe de couleurs dans son ensemble, sélectionnez-le.

Pour modiﬁer une couleur individuelle, sélectionnez-la.

Les tons directs individuels sont identiﬁés par des icônes de couleur rondes.

2. Pour déplacer la sélection vers le haut ou le bas de la liste, cliquez sur l’icône correspondante de la barre d’outils.

3. Pour coller la sélection à un autre niveau de la liste, cliquez sur l’icône Couper ou Copier de la barre d’outils.

EMARQUE : Seules les couleurs personnalisées peuvent être coupées.

3-26 ColorWise Pro Tools

4. Cliquez sur le niveau de la liste où vous souhaitez coller la sélection coupée ou copiée, puis cliquez sur l’icône Coller de la barre d’outils.

Lorsque vous collez un groupe de couleurs (ou une couleur) par défaut, un message peut vous demander de renommer la sélection. Utilisez les menus pour choisir le préﬁxe et le sufﬁxe du nouveau nom et cliquez sur OK. Cela a pour effet d’enregistrer le groupe de couleurs ou la couleur sélectionnée sous un nouveau nom.

POUR TROUVER UNE COULEUR SPÉCIFIQUE

1. Sélectionnez Rechercher dans le menu déroulant Edition.

Une boîte de dialogue s’afﬁche.

2. Entrez le nom de la couleur recherchée et cliquez sur OK.

Spot-On recherche la couleur désirée dans la liste, en commençant par le début. Une fois localisée, la couleur est sélectionnée dans la liste des couleurs.

3. Pour trouver d’autres couleurs sur la base de critères de recherche identiques, sélectionnez Reprendre rech. dans le menu Edition.

3-27 Utilisation de Spot-On (Fiery Graphic Arts Package)

Création de couleurs personnalisées

Spot-On offre une liste contenant un certain nombre de groupes de couleurs par défaut, notamment PANTONE et DIC. Vous pouvez compléter cette liste avec vos propres groupes de couleurs et tons directs personnalisés.

POUR AJOUTER UNE NOUVELLE COULEUR OU UN GROUPE DE COULEURS

1. Sélectionnez la ligne du groupe ou de la liste de couleurs où doit venir s’ajouter le nouvel élément.

2. Pour insérer un nouveau groupe, sélectionnez Nouv. groupe dans le menu Edition ; pour insérer une nouvelle couleur, sélectionnez Nouv. couleur dans le même menu.

Les nouveaux groupes ou couleurs s’afﬁchent avec l’intitulé Sans titre.

POUR RENOMMER UNE COULEUR OU UN GROUPE DE COULEURS PERSONNALISÉES

1. Sélectionnez un nom de couleur ou la couleur spéciﬁque à modiﬁer.

2. Tapez le nouveau nom exactement tel qu’il apparaît dans les documents à imprimer, en respectant le cas échéant les majuscules et les minuscules.

EMARQUE : Il est impossible de renommer les groupes ou les couleurs par défaut

(notamment PANTONE).

3-28 ColorWise Pro Tools

Téléchargement (réception) de groupes de couleurs personnalisées

Vous pouvez télécharger des groupes de couleurs supplémentaires sur le Fiery EXP5000 depuis votre ordinateur. Les groupes téléchargés viennent s’ajouter à la liste Spot-On en tant que groupes personnalisés, et sont immédiatement disponibles pour une utilisation sur le Fiery EXP5000.

POUR TÉLÉCHARGER (RÉCEPTION) DES GROUPES DE COULEURS PERSONNALISÉES

1. Sélectionnez la ligne de la liste de couleurs où doit venir s’insérer le groupe téléchargé.

2. Sélectionnez Tlchg vers dans le menu déroulant Fichier.

La boîte de dialogue Choisir ﬁchier s’afﬁche.

3. Localisez et sélectionnez le groupe de couleurs voulu, puis cliquez sur Ouvrir.

Le groupe téléchargé apparaît à l’emplacement indiqué dans la liste Spot-On. Si vous n’en avez pas spéciﬁé, il est placé en tête de cette liste.

S’il porte le même nom qu’un autre groupe de la liste, vous êtes invité à le renommer.

3-29 Utilisation de Spot-On (Fiery Graphic Arts Package)

Téléchargement (envoi) de groupes de couleurs personnalisées

Vous pouvez télécharger des groupes de couleurs depuis le Fiery EXP5000 sur un ordinateur, sous forme de ﬁchiers ICC. Cette fonction de téléchargement vous permet de partager un groupe en en créant une copie locale qui peut ensuite être téléchargée sur un autre Fiery EXP5000.

Un groupe de couleurs doit être enregistré sur le Fiery EXP5000 avant de pouvoir être téléchargé vers un ordinateur. Pour télécharger un groupe déﬁni par défaut en usine, commencez par le copier-coller en tant que nouveau groupe personnalisé. Vous pourrez alors le télécharger vers un ordinateur.

POUR TÉLÉCHARGER (ENVOI) DES GROUPES DE COULEURS PERSONNALISÉES

1. Sélectionnez le nom du groupe de couleurs à télécharger.

2. Sélectionnez Tlchg à partir du menu déroulant Fichier.

La boîte de dialogue Enregistrer sous s’afﬁche.

3. Choisissez l’emplacement du ﬁchier, donnez un nom à ce dernier, puis cliquez sur Enregistrer.

3-30 ColorWise Pro Tools

Modiﬁcation des valeurs chromatiques

L’outil de recherche des tons directs cherche les équivalents en toner CMJN requis pour simuler un ton direct sur la presse numérique. Si un ton direct existant ne donne pas le résultat escompté à l’impression, vous pouvez modiﬁer les valeurs chromatiques en conséquence. En partant d’une couleur approchée, vous pouvez modiﬁer la teinte, la saturation et la luminosité jusqu’à atteindre une correspondance satisfaisante.

POUR CRÉER UNE COULEUR AVEC L’OUTIL DE RECHERCHE DES TONS DIRECTS SPOT-ON

1. Sélectionnez une icône couleur dans un groupe et sélectionnez Rech. couleur dans le menu Edition.

La fenêtre de recherche de couleur de Spot-On apparaît. Vous pouvez également afﬁcher cette fenêtre en cliquant deux fois sur une icône de la liste des couleurs.

La couleur actuelle s’afﬁche dans l’échantillon central.

Echantillon central

3-31 Utilisation de Spot-On (Fiery Graphic Arts Package)

2. Pour actualiser l’échantillon central en fonction d’une couleur adjacente qui correspond plus étroitement à la cible, cliquez sur celle-ci.

Les échantillons adjacents représentent des variations de l’échantillon central ; on peut les sélectionner s’ils correspondent mieux à la couleur recherchée. Le fait de cliquer sur l’un d’entre eux modiﬁe l’échantillon central en conséquence, et offre une nouvelle sélection de couleurs adjacentes. Selon l’option choisie à l’étape suivante, ces échantillons diffèrent en termes de luminosité ou de saturation.

REMARQUE : Lorsque vous sélectionnez certaines couleurs, une icône en forme de point

d’exclamation peut apparaître dans le coin supérieur droit de la fenêtre. Cette icône indique que la couleur de l’échantillon central se situe à la limite de la gamme imprimable de la presse numérique et peut à ce titre se révéler impossible à reproduire. Dans ce cas, nous vous recommandons de choisir une cible approchante mais située dans les limites de reproduction du périphérique, plutôt qu’une couleur sortant de sa gamme de couleurs.

Vous pouvez également cliquer sur l’échantillon central pour entrer directement les valeurs CMJN. Pour plus d’informations, reportez-vous à la procédure décrite à la

page 3-33.

3. Procédez de la façon suivante pour contrôler la génération des échantillons de couleur adjacents.

Sous Instructions couleur, sélectionnez Luminosité ou Saturation.

Luminosité génère des échantillons basés sur des tons plus foncés ou plus clairs de la couleur d’origine. Cette variation s’effectue de gauche à droite, la couleur d’origine conservant sa position centrale dans le groupe du milieu.

Saturation génère des échantillons basés sur des variations plus ou moins saturées de la couleur d’origine. Cette variation s’effectue de gauche à droite, la couleur d’origine conservant sa position centrale dans le groupe du milieu.

Choisissez un paramètre dans le menu Espace couleur pour contrôler la correspondance des échantillons adjacents.

Un paramètre plus élevé génère des échantillons qui diffèrent de façon plus notable de la couleur d’origine. Lorsque vous vous rapprochez de la couleur cible, réduisez l’espace couleur.

3-32 ColorWise Pro Tools

4. Poursuivez la procédure jusqu’à ce que la couleur de l’échantillon central vous

5. Choisissez les options voulues dans les champs Style de sortie, Format papier et Bac

Sélectionnez Moniteur Compensation pour simuler la façon dont les échantillons couleur ﬁgurant à l’écran seront reproduits sur papier.

Cette simulation dépend du proﬁl du moniteur conﬁguré pour l’afﬁchage. Pour spéciﬁer le proﬁl du moniteur, choisissez Préférences dans le menu Edition (menu principal de Spot-On).

Si vous utilisez le moniteur qui fait partie de l’option Interface contrôleur avancée Fiery, sélectionnez le proﬁl de moniteur qui est installé avec cette option. Si vous utilisez un autre moniteur, sélectionnez un proﬁl personnalisé pour décrire ses caractéristiques.

convienne parfaitement. Cliquez sur Motif d’impr.

d’alimentation.

Dans le champ Style de sortie, vous avez le choix entre Motif rech. couleur et Motif couleur proche. Motif rech. couleur imprime des échantillons ayant un motif identique à celui que présente la fenêtre de recherche de couleur. Motif couleur proche imprime des échantillons sur trois colonnes de huit lignes.

Pour Format papier, sélectionnez le format du papier à utiliser pour l’impression des échantillons.

Pour Bac d’alimentation, sélectionnez le bac contenant le papier à utiliser.

3-33 Utilisation de Spot-On (Fiery Graphic Arts Package)

6. Cliquez sur OK pour imprimer les échantillons.

7. Une fois la couleur cible sélectionnée dans la fenêtre de recherche de couleur de Spot-

La page de test Motif d’impr. imprime les informations suivantes :

•Valeur CMJN de la couleur de l’échantillon central

• Espace couleur

•Luminosité ou saturation sélectionnées

•Proﬁl de sortie sélectionné

L’objectif de la procédure de recherche de couleur de Spot-On est de faire correspondre la cible avec l’échantillon imprimé, et non pas avec sa représentation à l’écran. L’impression d’un motif des échantillons de couleurs adjacents permet de comparer ces derniers avec la couleur cible. En faisant cette comparaison, vous pouvez identiﬁer celui des échantillons imprimés qui correspond le mieux à la cible, et le sélectionner dans un deuxième temps sur l’écran.

On, cliquez sur OK.

La couleur modiﬁée s’afﬁche dans la liste qui ﬁgure dans la fenêtre principale de Spot-On.

POUR CRÉER UNE COULEUR AVEC LES VALEURS CMJN EXACTES

1. Cliquez sur l’échantillon central dans la fenêtre de recherche de couleur de Spot-On.

La boîte de dialogue Déﬁnir coul. échant. central s’afﬁche.

3-34 ColorWise Pro Tools

2. Sélectionnez le mode d’entrée des valeurs CMJN.

3. Entrez les valeurs C, M, J et N de la couleur désignée dans les champs correspondants.

4. Cliquez sur OK.

L’option Pourcentages permet d’entrer les valeurs chromatiques comprises entre 0 et 100 %, par pas de 0,5. Les valeurs situées en dehors de cette fourchette sont arrondies au nombre le plus proche (entier ou par tranche de 0,5).

L’option Codes périph. permet d’entrer des valeurs chromatiques comprises entre 0 et

225. Elle couvre ainsi la totalité des couleurs que le Fiery EXP5000 peut reproduire, et offre des nuances plus ﬁnes que l’option précédente.

Utilisez la touche de tabulation pour passer d’un champ à l’autre. Chaque nouvelle saisie modiﬁe l’aspect de l’échantillon, qui présente en parallèle l’ancienne couleur et la nouvelle.

La nouvelle couleur apparaît dans l’échantillon central de la fenêtre de recherche de couleur de Spot-On.

Utilisation d’un instrument de mesure pour déﬁnir les couleurs

Si vous disposez du spectrophotomètre EFI Spectrometer ES-1000, vous pouvez importer des valeurs chromatiques mesurées directement dans Spot-On. Cette fonction vous permet de reproduire les couleurs des objets qui vous entourent, le rouge d’un logo ou le jaune d’une enveloppe, par exemple.

Pour obtenir les meilleurs résultats, téléchargez et enregistrez toutes les données de mesure que vous avez rassemblées avec l’ES-1000 en fonctionnement hors ligne. Spot-On supprime automatiquement les données enregistrées lors de la connexion avec l’instrument de mesure. Pour plus d’informations sur le téléchargement des données enregistrées depuis l’ES-1000, reportez-vous à la documentation qui l’accompagne.

3-35 Utilisation de Spot-On (Fiery Graphic Arts Package)

POUR IMPORTER DES MESURES COULEUR DANS SPOT-ON

1. Installez et conﬁgurez l’ES-1000 pour une utilisation avec votre ordinateur.

Pour plus d’informations sur l’installation et la conﬁguration, reportez-vous à la documentation qui accompagne l’instrument.

2. Sélectionnez Début dans le menu Instrument.

La boîte de dialogue Choisir port s’afﬁche.

3. Choisissez l’instrument retenu pour la prise de mesures. Choisissez la connexion au port série correspondant à cet instrument. Cliquez sur OK.

Le voyant lumineux clignote brièvement pendant l’établissement de la connexion à Spot-On. Lorsque le clignotement s’interrompt, l’instrument est prêt pour la prise de mesures.

4. Placez l’ES-1000 sur la couleur cible, en veillant à centrer l’ouverture par rapport à l’échantillon. Cliquez sur Mesure pour prendre la mesure.

Les valeurs CMJN mesurées sont importées dans Spot-On de la façon suivante :

•Si une couleur individuelle est sélectionnée dans la liste des couleurs, elle est

modiﬁée en fonction de la couleur mesurée.

•Si un groupe est sélectionné dans la liste des couleurs, une nouvelle couleur

correspondant aux mesures prises est créée dans ce groupe.

•Si la fenêtre de recherche de couleur de Spot-On est ouverte, l’échantillon central

change en fonction des valeurs mesurées, et les échantillons adjacents sont modiﬁés en conséquence.

•Si la boîte de dialogue Déﬁnir coul. échant. central est ouverte, les valeurs mesurées

sont importées dans les champs CMJN.

5. Lorsque la prise de mesures couleurs est terminée, sélectionnez Arrêt dans le menu Instrument.

Spot-On met ﬁn à la connexion avec l’instrument.

3-36 ColorWise Pro Tools

Enregistrement des modiﬁcations et fermeture de Spot-On

Pour utiliser les équivalents tons directs sur le Fiery EXP5000, vous devez enregistrer les modiﬁcations avant de quitter Spot-On. Vous aurez ainsi la garantie que toutes les modiﬁcations apportées aux déﬁnitions de couleurs dans Spot-On sont enregistrées sur le Fiery EXP5000 et disponibles pour l’impression de documents contenant des tons directs.

Les modiﬁcations suivantes prennent effet sans qu’il soit nécessaire de les enregistrer :

•Modiﬁcation de la priorité dans un groupe de couleurs

• Téléchargement de groupes de couleurs

•Effacement ou suppression de groupes de couleurs

POUR ENREGISTRER LA LISTE DE COULEURS SPOT-ON

1. Sélectionnez Enregist. dans le menu déroulant Fichier.

2. Cliquez sur la case de fermeture (en haut à droite de la fenêtre principale de Spot-On) pour quitter l’utilitaire.
