Xerox DocuColor 5252 Color Guide [es]

Fiery EX12/EX2000d

GUÍA DEL COLOR

Acerca de la documentación

Este manual es parte de un conjunto de documentación del Fiery® que incluye los manuales siguientes para usuarios y administradores del sistema.

•La

Guía de inicio rápido

la impresión. También describe cómo utilizar la documentación en línea.

•La

Guía de instalación del software

software del usuario para imprimir al Fiery y también describe la conﬁguración de las conexiones de impresión para el Fiery.

•La

Guía de conﬁguración

del Fiery para las plataformas y entornos de red admitidos. También incluye indicaciones generales para la conﬁguración de los servidores UNIX, Windows NT 4.0 y Novell NetWare para proporcionar servicios de impresión a los usuarios.

•La

Guía de impresión

usuarios que envían trabajos desde sus computadoras.

•La

Guía del color

color del Fiery. Explica cómo calibrar la copiadora y cómo aprovechar las ventajas del sistema de gestión de color ColorWise®, así como las características de ColorWise Pro Tools™.

•La

Guía de referencia del color de Fiery

administración de la salida de color del Fiery y describe ejemplos de los principales ﬂujos de trabajos. Además, ofrece información acerca de la impresión de documentos en color desde las aplicaciones más conocidas para Microsoft Windows y Apple Mac OS.

resume los pasos necesarios para la conﬁguración del Fiery y

describe cómo instalar el software desde el CD de

explica la conﬁguración y la administración básicas

describe las características de impresión del Fiery para los

proporciona información acerca de la administración de la salida de

incluye conceptos y asuntos asociados con la

•La

Guía de administración de trabajos

del Fiery, incluido EFI Command WorkStation™ y Fiery DocBuilder Pro™ y cómo utilizarlas para administrar los trabajos y mantener la calidad del color. Este libro está destinado a los operadores o administradores o a los usuarios que tengan los privilegios de acceso y que necesiten monitorear y administrar el ﬂujo de trabajos, realizar la calibración del color y solucionar los problemas que puedan aparecer.

• Las

Notas de la versión para el cliente

acerca del producto y soluciones para algunos problemas que pueden aparecer.

explica las funciones de las utilidades cliente

proporcionan información de última hora

Esta publicación está protegida por las leyes del copyright y están reservados todos los derechos. Ninguna parte de ella puede ser reproducida ni transmitida para ﬁn alguno, de ninguna forma ni por ningún medio, sin la autorización previa y por escrito de Electronics For Imaging, Inc., a excepción de lo expresamente permitido en este documento. La información de este documento puede cambiar sin previo aviso y no representa ningún compromiso por parte de Electronics For Imaging, Inc.

El software que se describe en esta publicación se suministra bajo licencia y sólo puede utilizarse o copiarse de acuerdo con los términos de dicha licencia.

Este producto puede estar cubierto por una o varias de las siguientes patentes de los EE.UU.: 4,500,919, 4,837,722, 5,212,546, 5,343,311, 5,424,754, 5,467,446, 5,506,946, 5,517,334, 5,537,516, 5,543,940, 5,553,200, 5,615,314, 5,619,624, 5,625,712, 5,666,436, 5,760,913, 5,818,645, 5,835,788, 5,867,179, 5,959,867, 5,970,174, 5,982,937, 5,995,724, 6,002,795, 6,025,922, 6,041,200, 6,065,041, 6,112,665, 6,122,407, 6,134,018, 6,141,120, 6,166,821, 6,185,335, 6,201,614, 6,215,562, 6,219,659, 6,222,641, 6,224,048, 6,225,974, 6,226,419, 6,238,105, 6,239,895, 6,256,108, 6,269,190, 6,289,122, 6,292,270, 6,310,697, 6,327,047, 6,327,050, 6,327,052, RE36,947, D406,117, D416,550, D417,864, D419,185, D426,206, D439,851, D444,793

Marcas

ColorWise, EDOX, EFI, Fiery, el logotipo Fiery, Fiery Driven y RIP-While-Print son marcas de Electronics For Imaging, Inc. registradas en la Oﬁcina de patentes y marcas de los EE.UU. y/o en algunas jurisdicciones de otros países.

El logotipo eBeam, el logotipo Electronics For Imaging, el logotipo Fiery Driven, el logotipo Splash, AutoCal, ColorCal, Command WorkStation, DocBuilder, DocBuilder Pro, DocStream, eBeam, EFI Color Proﬁler, EFI Production System, EFI ScanBuilder, Fiery X2, Fiery X2e, Fiery X2-W, Fiery X3e, Fiery X4, Fiery ZX, Fiery Z4, Fiery Z5, Fiery Z9, Fiery Z16, Fiery Z18, Fiery Document WorkStation, Fiery Downloader, Fiery Driver, Fiery FreeForm, Fiery Link, Fiery Prints, Fiery Print Calibrator, Fiery Production System, Fiery Scan, Fiery ScanBuilder, Fiery Spark, Fiery Spooler, Fiery WebInstaller, Fiery WebScan, Fiery WebSpooler, Fiery WebStatus, Fiery WebTools, NetWise, RIPChips, Splash, Velocity, Velocity Balance, Velocity Build, Velocity Design, Velocity Estimate, Velocity Scan y VisualCal son marcas de Electronics For Imaging, Inc.

Todos los demás términos y nombres de producto pueden ser marcas o marcas registradas de sus propietarios respectivos, como se indica en esta documentación.

Avisos legales APPLE COMPUTER, INC. (“APPLE”) NO HACE NINGUNA GARANTÍA, YA SEA EXPRESA O IMPLÍCITA, INCLUIDAS, SIN LIMITACIÓN, LAS

GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD E IDONEIDAD PARA UN FIN PARTICULAR, SOBRE EL SOFTWARE APPLE. APPLE NO GARANTIZA NI HACE NINGUNA REPRESENTACIÓN ACERCA DEL USO O EL RESULTADO DEL USO DEL SOFTWARE APPLE, EN CUANTO A SU CORRECCIÓN, PRECISIÓN, CONFIABILIDAD, ACTUALIDAD O CUALQUIER OTRO ASPECTO. USTED ASUME TODOS LOS RIESGOS DEL RESULTADO Y EL RENDIMIENTO DEL SOFTWARE APPLE. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN DE LAS GARANTÍAS IMPLÍCITAS. LA ANTERIOR EXCLUSIÓN PUEDE NO SER VÁLIDA EN SU CASO.

NI APPLE, NI SUS DIRECTORES, EJECUTIVOS, EMPLEADOS O AGENTES SON RESPONSABLES ANTE USTED DE LOS DAÑOS CONSECUENTES, ACCIDENTALES O INDIRECTOS (INCLUIDOS LOS DAÑOS POR LUCRO CESANTE, INTERRUPCIÓN DE ACTIVIDAD, PÉRDIDA DE INFORMACIÓN COMERCIAL, ETC) QUE RESULTEN DE USAR O DE LA IMPOSIBILIDAD DE USAR EL SOFTWARE APPLE, INCLUSO SI SE NOTIFICÓ A APPLE LA POSIBILIDAD DE QUE DICHOS DAÑOS SE PRODUJERAN. DADO QUE ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LA LIMITACIÓN DE LA RESPONSABILIDAD EN DAÑOS CONSECUENTES O ACCIDENTALES, ES POSIBLE QUE LAS LIMITACIONES ANTERIORES NO CORRESPONDAN A SU CASO.

causa y con independencia de la forma en que se actúe (de forma contractual o extracontractual [incluida la negligencia], por responsabilidad del producto o cualquier otra vía), estará limitada a 50 dólares estadounidenses.

Avisos de derechos restringidos

Para organismos de defensa: Aviso de derechos restringidos. El uso, la reproducción o la entrega a terceros están sujetos a las restricciones expresadas en el subpárrafo (c)(1)(ii) de la cláusula de derechos de datos técnicos y software para computadora, punto 252.227.7013.

Para organismos civiles: Aviso de derechos restringidos. El uso, la reproducción o la entrega a terceros están sujetos a las restricciones expresadas en los subpárrafos del (a) al (d) de la cláusula de derechos restringidos de software comercial para computadoras de 52.227-19 y las limitaciones expresadas en el acuerdo comercial estándar de Electronics For Imaging para este software. Derechos inéditos reservados bajo las leyes del copyright de los EE.UU.

Número de referencia:

45026584

La responsabilidad de Apple ante usted por daños reales por cualquier

Información de FCC

ADVERTENCIA: La normativa de la FCC (Comisión Federal de Comunicaciones de los EE.UU.) establece que cualquier cambio o modiﬁcación realizada en este equipo sin la autorización expresa del fabricante puede suponer la anulación del derecho del usuario a utilizar el equipo.

Declaración de conformidad de Clase B

A través de las pruebas realizadas con este equipo se comprobó que cumple los límites establecidos para dispositivos digitales de Clase B, acorde con la parte 15 de las normas de la FCC. Estos límites se diseñaron para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede radiar energía de radiofrecuencia y, si no se instala y utiliza acorde con las instrucciones, puede causar interferencias perjudiciales para las comunicaciones por radio. Sin embargo, esto no garantiza que no se produzcan interferencias en una instalación concreta.

Si este equipo genera interferencias perjudiciales para la recepción de radio o televisión, lo que puede determinarse por medio del encendido y el apagado del equipo, se recomienda al usuario que corrija por sí mismo la interferencia por medio de uno de los métodos siguientes:

Cambie la orientación o la ubicación de la antena de recepción. Aumente la separación existente entre el equipo y el receptor. Conecte el equipo a una conexión de alimentación de un circuito distinto del utilizado por el receptor. Solicite ayuda a su distribuidor o a un técnico experto de radio o televisión.

Para cumplir la normativa de la FCC, debe utilizar cables apantallados con este equipo. Es muy probable que la utilización con equipos no autorizados o cables no apantallados genere interferencias en la recepción de radio y televisión. Se advierte al usuario que los cambios y modiﬁcaciones realizados en este equipo sin la autorización del fabricante pueden anular el derecho del usuario a utilizar este equipo.

Aviso de la Clase B para la industria de Canadá

Este aparato digital de la Clase B cumple la norma ICES-003 de Canadá.

Avis de Conformation Classe B de l’Industrie Canada

Cet appareil numérique de la Classe B est conforme à la norme NMB-003 du Canada.

Aviso de cumplimiento de RFI

Este equipo se ha comprobado para veriﬁcar si cumple los requisitos relevantes de protección de RFI, tanto de forma independiente como dentro de un sistema (para simular las condiciones habituales de funcionamiento). Sin embargo, es posible que estos requisitos de RFI no se cumplan bajo ciertas condiciones desfavorables, en otras instalaciones. El usuario es el único responsable del cumplimiento de estos requisitos en su propia instalación.

Dieses Gerät wurde sowohl einzeln als auch in einer Anlage, die einen normalen Anwendungsfall nachbildet, auf die Einhaltung der Funkentstörbestimmungen geprüft. Es ist jedoch möglich, dass die Funkentstörbestimmungen unter ungünstigen Umständen bei anderen Gerätekombinationen nicht eingehalten werden. Für die Einhaltung der Funkentstörbestimmungen einer gesamten Anlage, in der dieses Gerät betrieben wird, ist der Betreiber verantwortlich.

El cumplimiento de la normativa aplicable se basa en el uso de cables apantallados. El usuario es responsable del uso de los cables adecuados.

Die Einhaltung zutreffender Bestimmungen hängt davon ab, dass geschirmte Ausführungen benützt werden. Für die Beschaffung richtiger Ausführungen ist der Betreiber verantwortlich.

Acuerdo de licencia de software

ANTES DE USAR ESTE SOFTWARE, DEBE LEER ATENTAMENTE LOS TÉRMINOS Y CONDICIONES SIGUIENTES. SI NO ESTÁ DE ACUERDO CON LOS TÉRMINOS Y CONDICIONES DE ESTE ACUERDO, NO UTILICE EL SOFTWARE. LA INSTALACIÓN O EL USO DEL SOFTWARE INDICA QUE UD. ESTÁ CONFORME CON LOS TÉRMINOS DE ESTE ACUERDO Y LOS ACEPTA. SI NO ESTÁ CONFORME CON LOS TÉRMINOS DE ESTE ACUERDO O NO LOS ACEPTA, PUEDE DEVOLVER EL SOFTWARE SIN USAR AL LUGAR DE COMPRA PARA OBTENER UN REEMBOLSO DE LA TOTALIDAD DEL PRECIO PAGADO.

Licencia

EFI le concede una licencia no exclusiva para utilizar el software (en adelante, el “Software”) y la documentación que lo acompaña (en adelante, la “Documentación”) que se incluyen con el producto. El Software se concede bajo licencia, no se vende. Ud. puede utilizar el Software exclusivamente para los ﬁnes comerciales habituales de su compañía o para ﬁnes personales. Ud. no puede alquilar, conceder bajo leasing ni prestar el Software, ni conceder a otras personas bajo licencia. Sin embargo, puede transferir permanentemente todos los derechos que posee en virtud de este Acuerdo a otra persona o a una entidad legal, siempre y cuando: (1) transﬁera a la persona o entidad todo el Software y la Documentación (incluida la totalidad de copias, actualizaciones, nuevas versiones, versiones anteriores, componentes, soportes de datos y materiales impresos, además de este Acuerdo); (2) no conserve ninguna copia del Software y la Documentación, incluidas las copias almacenadas en una computadora; y (3) el destinatario acepte los términos y condiciones de este Acuerdo.

No puede hacer, solicitar ni permitir copias del Software o sus partes, excepto en los casos necesarios para los ﬁnes de copia de seguridad o archivo, como ayuda para el uso del Software de la forma permitida por este Acuerdo. No puede copiar la Documentación. No puede intentar alterar, desensamblar, descompilar ni desencriptar el Software, ni realizar ingeniería inversa del mismo.

Derechos de propiedad

Usted reconoce que el Software es propiedad de EFI y de sus proveedores y que la titularidad y otros derechos de propiedad intelectual correspondientes siguen perteneciendo a EFI y a sus proveedores. Excepto en lo indicado anteriormente, este Acuerdo no le concede ningún derecho sobre patentes, copyright, secretos comerciales, marcas (ya sean registradas o no registradas) ni ningún otro derecho, franquicia ni licencia sobre el Software. Usted no puede adoptar ni utilizar ninguna marca ni nombre comercial que pueda confundirse con o parecerse a uno de EFI o de sus proveedores ni puede llevar a cabo ninguna operación que anule o reduzca los derechos de EFI o sus suministradores sobre las marcas registradas.

Conﬁdencialidad

Usted acuerda mantener la conﬁdencialidad del Software y entregar el Software sólo a usuarios autorizados y que necesiten utilizarlo acorde con lo permitido en este Acuerdo. Usted tomará las precauciones razonables para impedir la entrega a otras partes.

Compensaciones y ﬁnalización

El uso no autorizado, la copia o la entrega a terceros del Software o el incumplimiento de cualquier parte de este Acuerdo dará resultado a la ﬁnalización automática de esta licencia y dará derecho a EFI a obtener otras compensaciones legales. En caso de ﬁnalización, Ud. debe destruir todas las copias del Software y de todos sus componentes. Todas las provisiones de este Acuerdo en relación con descargos de garantías, limitaciones de responsabilidad, compensaciones, daños y los derechos de propiedad de EFI no desaparecen con la ﬁnalización.

Garantía limitada y descargo

EFI garantiza al comprador original (“Cliente”) durante treinta (30) días a partir de la fecha de compra original de EFI o de su distribuidor autorizado, que el Software funcionará esencialmente de la forma descrita en la Documentación, siempre y cuando el Producto se utilice acorde con las especiﬁcaciones de EFI. EFI garantiza que los soportes de datos que contienen el Software están libres de fallos durante el periodo de garantía especiﬁcado anteriormente. EFI no garantiza ni se compromete a que el Software se adapte a sus necesidades especíﬁcas, que el funcionamiento del Software sea ininterrumpido o libre de errores ni que se corregirán todos los defectos del Software. EFI no ofrece ninguna garantía, implícita ni de ningún otro tipo, en cuanto al rendimiento o la conﬁabilidad de ningún producto de terceros (ya sea de software o de hardware) no suministrado por EFI. LA INSTALACIÓN DE CUALQUIER PRODUCTO DE TERCEROS NO AUTORIZADO POR EFI DARÁ LUGAR A LA ANULACIÓN DE ESTA GARANTÍA. ADEMÁS, EL USO, LA MODIFICACIÓN Y/O LA REPARACIÓN DEL PRODUCTO DE UNA FORMA NO AUTORIZADA POR EFI DARÁN LUGAR A LA ANULACIÓN DE ESTA GARANTÍA.

EXCEPTO EN LO EXPRESADO ANTERIORMENTE EN LA GARANTÍA LIMITADA, EFI NO HACE NINGUNA OTRA GARANTÍA O CONDICIÓN SOBRE EL SOFTWARE, NI USTED TIENE DERECHO A ELLAS, YA SEAN EXPRESAS, IMPLÍCITAS, PERTENECIENTES AL DERECHO FUNDAMENTAL O SUJETAS A CUALQUIER OTRA CLÁUSULA DE ESTE ACUERDO O DE LA CORRESPONDENCIA MANTENIDA CON USTED. POR OTRO LADO, EFI RECHAZA ESPECÍFICAMENTE CUALQUIER GARANTÍA O CONDICIÓN IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN DETERMINADO O DE VULNERACIÓN DE DERECHOS DE TERCEROS.

Limitación de responsabilidad

HASTA EL MÁXIMO QUE PERMITA LA NORMATIVA VIGENTE, NI EFI NI SUS PROVEEDORES SERÁN RESPONSABLES, BAJO NINGUNA CIRCUNSTANCIA, DE CUALQUIER DAÑO, INCLUIDOS LA PÉRDIDA DE DATOS, EL LUCRO CESANTE Y LOS COSTOS DE COBERTURA NI DE CUALQUIER OTRO DAÑO ESPECIAL, ACCIDENTAL, CONSECUENTE O INDIRECTO QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA, LA INSTALACIÓN, EL MANTENIMIENTO, EL USO, EL FUNCIONAMIENTO O LOS FALLOS DEL SOFTWARE, CON INDEPENDENCIA DE CÓMO SE PRODUZCAN Y LA TEORÍA LEGAL BAJO LA QUE SE EVALÚEN. ESTA LIMITACIÓN SE APLICARÁ INCLUSO SI LA POSIBILIDAD DE DICHOS DAÑOS SE NOTIFICÓ A EFI O A CUALQUIER REPRESENTANTE AUTORIZADO. USTED ACUERDA QUE EL PRECIO DEL PRODUCTO ES EL RIESGO MÁXIMO QUE QUEDA CUBIERTO. DADO QUE ALGUNAS JURISDICCIONES NO PERMITEN LA EXCLUSIÓN O LA LIMITACIÓN DE LA RESPONSABILIDAD EN DAÑOS CONSECUENTES O ACCIDENTALES, ES POSIBLE QUE LA LIMITACIÓN ANTERIOR NO CORRESPONDA A SU CASO.

Controles de exportación

Ud. acuerda que no exportará ni reexportará el Software en ninguna forma, si ello supone el incumplimiento de las normas o leyes de los EE.UU. o del país en el que lo adquirió.

Derechos restringidos para la Administración de los EE.UU.:

El Software y la Documentación se entregan con DERECHOS RESTRINGIDOS. El uso, la duplicación o la entrega a terceros por parte de la Administración de los Estados Unidos están sujetos a las restricciones expresadas en el subpárrafo (c)(1)(ii) de la cláusula de derechos de datos técnicos y software para computadora, punto DFARS 252.227-7013, o en los subpárrafos (c)(1) y (2) de la cláusula de derechos restringidos de software comercial para computadora, en el punto 48 CFR 52.227-19, según corresponda.

Generalidades

Este Acuerdo se somete a la normativa del Estado de California (EE.UU.). Ud. acuerda que este Acuerdo no estará sujeto a la Convención de contratos de las Naciones Unidas para la venta internacional de bienes (1980). Este Acuerdo constituye el único acuerdo entre las partes y sustituye a cualquier otra correspondencia o publicidad en relación con el Software. Si se determina que alguna provisión de este Acuerdo no es válida, el resto del Acuerdo mantiene toda su vigencia a todos los efectos.

Si tiene alguna pregunta, consulte el sitio Web de EFI en la dirección www.eﬁ.com.

Electronics For Imaging 303 Velocity Way Foster City, CA 94404, EE.UU.

Contenido

Acerca de la documentación

Introducción

Acerca de este manual Características principales de ColorWise

Capítulo 1: Gestión del color del Fiery

Gestión de color del Fiery

Combinar separaciones 1-6 Estilos de reproducción 1-6 Perﬁl de origen RGB 1-8 Separación RGB 1-10 Perﬁl de simulación CMYK 1-11 Método de simulación CMYK 1-12 Perﬁl de salida 1-12 Texto/gráﬁcos en negro puro 1-13 Sobreimpresión con negro 1-15 Coincidencia de colores planos 1-16

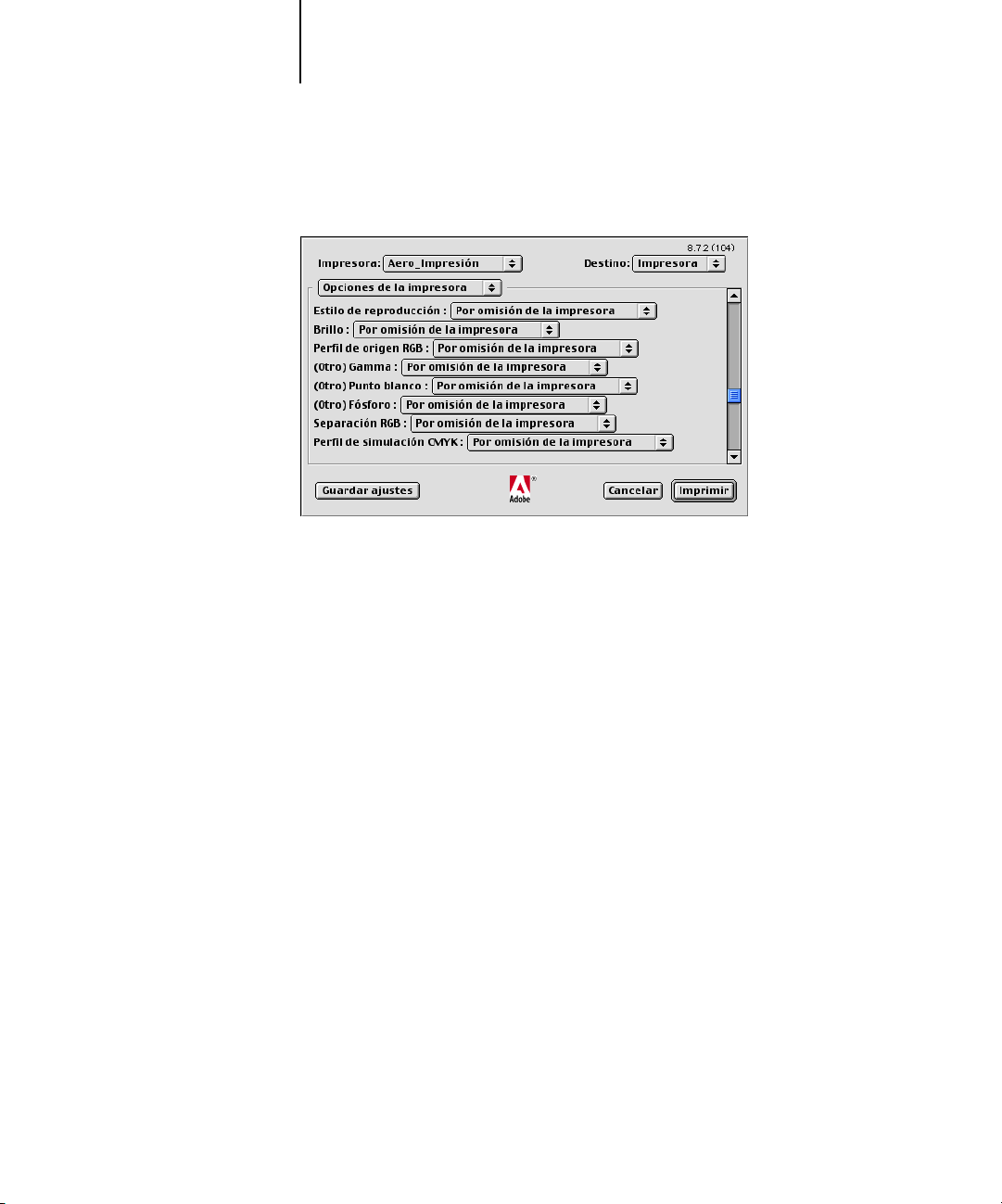

Controlador de impresora PostScript para Windows y para Mac OS

Conﬁguración de las opciones de impresión de gestión del color para Windows 1-18 Controlador de impresora PostScript de Adobe para Mac OS 1-20

xii

1-1

1-17

Capítulo 2: Calibración del color

Descripción general de la calibración Conceptos básicos acerca de la calibración

Cómo funciona la calibración 2-3 Planiﬁcación de la calibración 2-5 Comprobación del estado de la calibración 2-6

2-2

2-3

viii Contenido

Utilización de Calibrator

Inicio de Calibrator 2-7 Modo Experto 2-9 Restablecimiento de las medidas de calibración por omisión 2-11 Calibración del Fiery con el DTP41 2-11 Calibración del Fiery con el DTP32 2-15

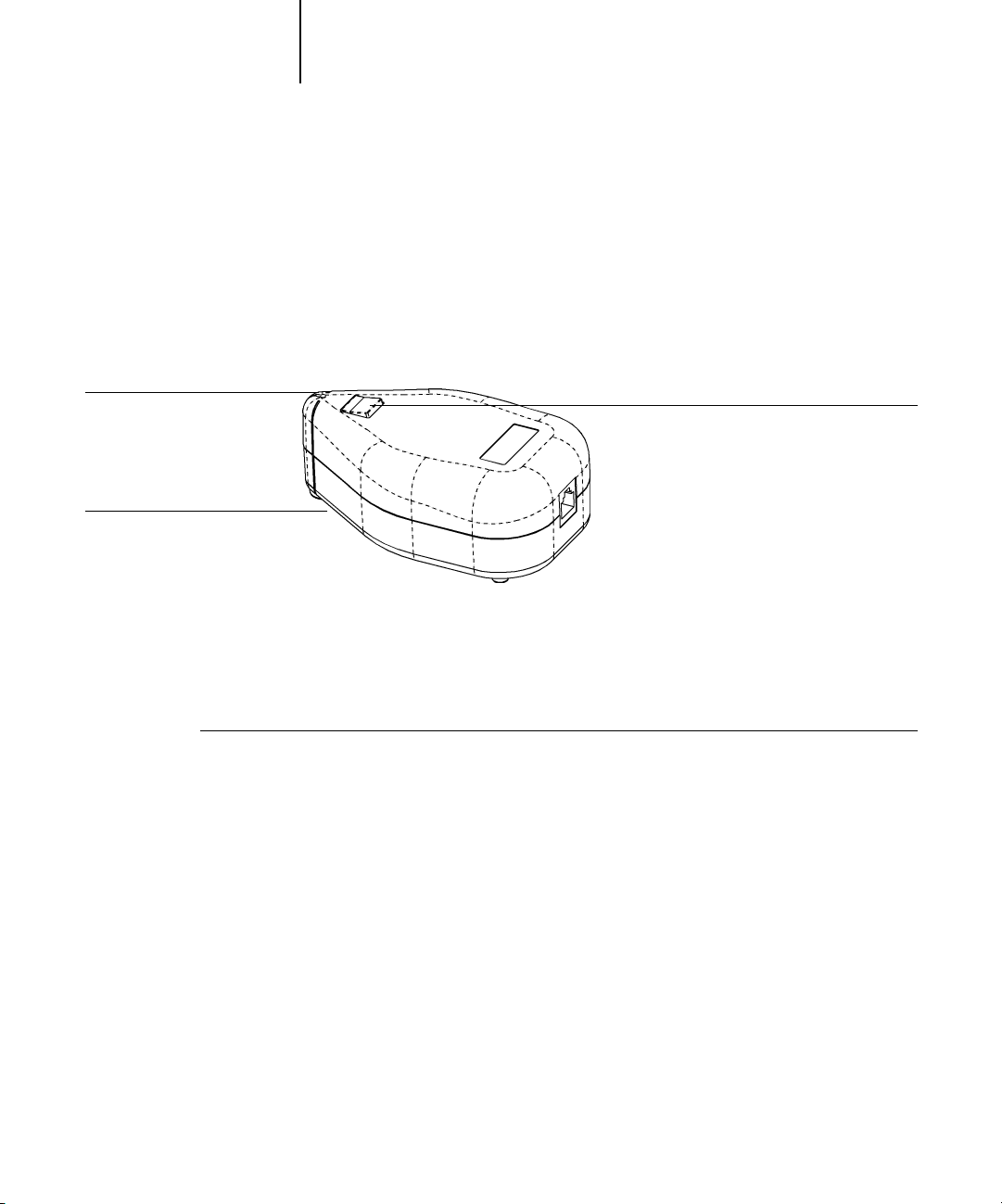

Utilización de EFI Spectrometer ES-1000 y EFI Densitometer ED-100

Conﬁguración del ES-1000 2-18 Conﬁguración del ED-100 2-19 Calibración del Fiery con el ES-1000 o el ED-100 2-19

Utilización de AutoCal y ColorCal

Calibración con ColorWise Pro Tools y AutoCal o ColorCal 2-24 Calibración desde el panel de control con AutoCal o ColorCal 2-27

Capítulo 3: ColorWise Pro Tools

Proﬁle Manager

Instalación de los perﬁles por omisión 3-3 Transferencia de perﬁles 3-4 Edición de perﬁles 3-6 Administración de perﬁles 3-7 Deﬁnición de perﬁles 3-8

2-6

2-18

2-24

3-1

Color Editor

Edición de perﬁles 3-12 Cómo deshacer las ediciones de la simulación 3-19 Corrección del balance de grises 3-20 Comprobación de perﬁles editados 3-22

Utilización de Spot On (opción Fiery Graphic Arts Package)

Inicio de Spot On 3-23 Utilización de la ventana principal de Spot On 3-25 Utilización de colores existentes 3-27 Creación de colores personalizados 3-28

3-12

3-23

ix Contenido

Transferencia de grupos de colores personalizados 3-30 Carga de grupos de colores personalizados 3-31 Edición de los valores de color 3-32 Utilización de un instrumento de medida para conseguir colores 3-36 Cómo guardar los cambios y salir de Spot On 3-38

Color Setup

Deﬁnición de las opciones por omisión de ColorWise 3-38

Apéndice A: Instrumentos de medida del color

Utilización del espectrofotómetro X-Rite DTP41

Conﬁguración del DTP41 A-1 Calibración del DTP41 A-6

Utilización del densitómetro X-Rite DTP32

Conﬁguración del DTP32 A-10 Calibración del DTP32 A-12

Apéndice B: Importación de medidas de densidad

Formato SAIFF (Simple ASCII Import File Format)

Ejemplo de densidad 1D Status T para la página de muestras EFI 34 B-2

Ejemplo de densidad 1D Status T para la página de muestras EFI 21 B-2

Ejemplo de densidad 1D Status T para una página cualquiera B-3

3-38

A-1

A-10

B-1

Glosario

Índice

xi Acerca de este manual

Introducción

EX12

EX2000d

En este manual se explica cómo administrar la salida de color en el Fiery EX12/EX2000d Color Server™ y se proporciona información acerca de la calibración y los perﬁles de color.

Este manual es parte de un conjunto de documentos que contiene también documentación para usuarios y administradores del sistema. Los demás manuales deben encontrarse en su ubicación. Consúltelos para disponer de una descripción completa del Fiery EX12/EX2000d Color Server.

OTA

El término “Fiery” se utiliza en este manual para hacer referencia al

Fiery EX12/EX2000d Color Server. El término “copiadora/impresora” se utiliza para hacer referencia al dispositivo admitido por el Fiery. “Aero” se utiliza en las ilustraciones de todo este manual para hacer referencia al Fiery.

Este icono especiﬁca información, funciones o procedimientos que sólo se aplican al Fiery EX12.

Este icono especiﬁca información, funciones o procedimientos que sólo se aplican al Fiery EX2000d.

Acerca de este manual

Este manual está organizado con el objetivo de suministrarle información esencial acerca de la gestión de la salida de color del Fiery.

•En el Capítulo 1 se describen las opciones de impresión del Fiery y cómo obtener los mejores resultados de color.

•En el Capítulo 2 se explican distintos métodos de calibración del Fiery.

•El Capítulo 3 le guía por las funciones de ColorWise Pro Tools. ColorWise Pro Tools incluye Proﬁle Manager™, que se utiliza para administrar los perﬁles de color en el Fiery, y Color Editor™, que permite personalizar los perﬁles de simulación y de salida. En este capítulo también se describe Spot On, que permite deﬁnir las equivalencias de CMYK de los colores planos.

•El Apéndice A proporciona información acerca de los instrumentos de medida del color, que están disponibles como opciones que se adquieren de forma separada.

xii Introducción

•En el Apéndice B se describe el formato SAIFF (Simple ASCII File Format) que puede utilizarse para importar medidas de densidad de tóner desde dispositivos de medida.

•El Glosario contiene deﬁniciones de las palabras en negrita, por ejemplo,

salida

, que aparecen a lo largo de todo el manual. En todo este manual se utilizan términos y conceptos relacionados con el color, por ejemplo “datos RGB”, “espacio colorimétrico”, “color plano”, “gama” y “perﬁl de origen”. Si usted no está familiarizado con la policromía de sistemas de escritorio o si no conoce alguno de los términos, consulte el Glosario.

perﬁl de

Características principales de ColorWise

ColorWise

el Fiery y que se ha diseñado para proporcionar tanto a los usuarios ocasionales como a los usuarios expertos la mejor salida de color para distintos tipos de documentos. La conﬁguración por omisión de ColorWise proporciona una excelente calidad de color desde la instalación inicial, desde muchas aplicaciones de Windows y Mac OS. Esto signiﬁca que los usuarios ocasionales pueden obtener una buena calidad de salida sin necesidad de conocer ni modiﬁcar la conﬁguración del Fiery.

Para obtener un color uniforme, debe asegurarse de que el Fiery sea calibrado regularmente. ColorWise Pro Tools incluye un calibrador fácil de utilizar, que permite realizar la calibración mediante el escáner que se suministra con la copiadora/impresora o un

Las funciones de ColorWise permiten modiﬁcar los resultados de impresión. En función de sus necesidades concretas, usted puede:

es el

sistema de gestión de color (CMS)

espectrofotómetro

opcional o un

densitómetro

que se suministra incorporado en

(consulte el Capítulo 2).

• Ajustar el comportamiento de la impresión imprenta offset

• Correlacionar los colores PANTONE y otros colores planos para obtener la máxima coincidencia cuando se imprime con las condiciones de una imprenta de cuatricromía o cuando se utilizan imprentas con más planchas personalizadas.

DIC, Euroscale

SWOP

CMYK

para emular los estándares de

xiii Características principales de ColorWise

•Seleccionar un también estilo de reproducción, para la impresión

diccionario de reproducción de color (CRD

RGB

. Los CRD permiten una

), denominado

impresión más rica y saturada en gráﬁcos de presentación, una impresión más suave y exacta en fotografías y reproducciones colorimétricas relativas o absolutas en casos especiales.

•Deﬁnir el origen de los datos de color RGB entrantes, para una mejor representación en pantalla, además de obtener una mejor conversión de colores para los datos RGB que no incluyen información acerca de su origen.

•Deﬁnir si los datos RGB deben convertirse a la gama completa de la copiadora/impresora o si se convierten en primer lugar a la gama de otro dispositivo, por ejemplo a un estándar de imprenta. Esta función resulta muy útil a la hora de hacer que un dispositivo se comporte como otro. También resulta útil para evaluar el aspecto del archivo RGB bajo distintas condiciones de impresión, sin necesidad de reprocesar los datos RGB cada vez.

gestión de color ColorWise (ColorWise

) incorpora una arquitectura de color abierta,

que permite a los usuarios personalizar el Fiery para adaptarse a las nuevas necesidades de impresión a medida que aparecen. ColorWise admite el uso de un

perﬁl ICC

, un tipo de perﬁles de color estándar del sector que se usan para deﬁnir el comportamiento de color de un dispositivo. Mediante la transferencia de los perﬁles ICC al Fiery, el Fiery puede simular una imprenta personalizada (u otra copiadora/impresora) y reproducir ﬁelmente los colores de un monitor o un escáner. Además, usted puede crear perﬁles ICC personalizados para la copiadora/impresora.

ColorWise también permite utilizar cualquier densitómetro de tipo

Status T

, mediante la importación de datos desde un formato de archivo estándar (consulte el

Apéndice B). En este caso, es importante recordar que la calidad del instrumento

utilizado determinará la calidad de la calibración.

1-1 Gestión de color del Fiery

Capítulo 1: Gestión del color del Fiery

En la primera parte de este capítulo se describen las opciones disponibles desde el sistema de gestión de color de color para adaptarlos a sus necesidades concretas. Contiene descripciones de los valores predeﬁnidos por omisión de ColorWise y trata las opciones adicionales disponibles para los usuarios que desean personalizar ColorWise.

A partir de la página 1-17 se incluye una explicación detallada de cuál es la función del controlador de impresora acerca de las capacidades de distintos controladores de impresora e instrucciones para el ajuste de las opciones de color en los controladores PostScript para computadoras Windows y Mac OS.

ColorWise

PostScript

y se explica cómo personalizar los valores de

Nivel 2 o PostScript 3, así como información

Gestión de color del Fiery

Para modiﬁcar el comportamiento de la impresión del Fiery, realice una de las operaciones siguientes:

•Seleccione las opciones de ColorWise para un trabajo de impresión determinado a

través de los menús que aparecen en el controlador de impresora.

•Puede seleccionar la mayoría de las opciones de ColorWise como valores por

omisión del servidor desde la aplicación Color Setup en ColorWise Pro Tools (consulte la página 3-38). Los valores por omisión también pueden deﬁnirse desde la conﬁguración del Fiery o desde el panel de control, como se describe en la

Guía de conﬁguración

impresión que envíe a partir de ese momento, a no ser que redeﬁna los valores.

. Estos valores por omisión se aplican a todos los trabajos de

•Seleccione algunas opciones de ColorWise, especialmente los valores del

por omisión y las opciones de calibración, por medio de ColorWise Pro Tools. Entre las opciones que puede conﬁgurar están Perﬁl de simulación (consulte la

página 1-11), Método de simulación (consulte la página 1-12), Mostrar en

controlador como (consulte la página 3-8), Perﬁl de origen por omisión (consulte la página 1-8), Separación RGB (consulte la página 1-10) y el conjunto de calibración asociado (consulte la página 2-4).

perﬁl ICC

1-2 Gestión del color del Fiery

Las aplicaciones pueden generar datos de color para el Fiery en muchos tipos de

espacio colorimétrico

aplicaciones oﬁmáticas es el RGB, mientras que las aplicaciones de preimpresión suelen generar datos CMYK. Las aplicaciones de escritorio también pueden generar colores planos, como los colores PANTONE. Para complicar aún más las cosas, una misma página puede contener una mezcla de colores RGB, colores CMYK y colores planos. El Fiery permite a los usuarios controlar la impresión de estos documentos formados por distintos tipos de colores, gracias a funciones que se aplican especíﬁcamente a los datos RGB, CMYN o de colores planos.

La gestión de colores del Fiery genera datos CMYK para que se envíen a la copiadora/impresora.

El siguiente diagrama muestra las opciones de impresión del proceso de gestión de color del Fiery que afectan a las conversiones de los datos de color. Puede utilizar estas opciones de impresión cuando envía un trabajo de impresión al Fiery. La mayoría de estas opciones y valores se describen en secciones posteriores de este capítulo.

. El tipo más habitual de datos de color generado por las

Datos RGB

Datos CMYK

Datos de colores planos

Perﬁl de origen RGB

Gamma Fósforo

Punto blanco Estilo de reproducción (CRD) Brillo Texto/gráﬁcos en negro puro

Separación RGB Perﬁl de salida

Perﬁl de simulación CMYK Método de simulación CMYK Brillo Texto/gráﬁcos en negro puro Combinar separaciones Perﬁl de salida

Coincidencia de colores planos

Procesador

de color del

Fiery

Datos de color enviados a la copiadora/impresora

1-3 Gestión de color del Fiery

Perﬁl de origen RGB es la única opción de color que corresponde exclusivamente a los datos de color RGB. Las otras opciones que afectan al color RGB también afectan a los datos de color de los espacios colorimétricos Lab, XYZ y otros, que se utilizan con menos frecuencia.

OTA

Para aquellos usuarios que están familiarizados con el color de PostScript 3, el perﬁl de origen RGB afecta a todos los espacios colorimétricos CIEBasedABC (si el espacio de origen es RGB). Si envía datos CMYK al Fiery con el formato CIEBasedDEFG, por ejemplo mediante la opción Gestión de color PostScript de Adobe Photoshop, la selección del Estilo de reproducción del Fiery, que normalmente sólo afecta a los datos RGB, también afecta a estos datos CMYK.

Los ajustes de las siguientes opciones se pueden especiﬁcar a través de las opciones de impresión al enviar un trabajo al Fiery. El administrador puede seleccionar algunos de estos ajustes como ajustes por omisión durante la conﬁguración del Fiery o mediante ColorWise Pro Tools. Los ajustes especiﬁcados a través de las opciones de impresión anulan las opciones por omisión establecidas.

Opción de impresión en color del Fiery Resultado

Modo Color

CMYK/Escala de grises o bien

Modo de impresión

Color Estándar/Color experto/Escala de grises

Combinar separaciones

Encendido/Apagado/1 página automático

EX12

EX2000d

Estilo de reproducción

Fotográﬁca/Presentación/Colorimétrica relativa/ Colorimétrica absoluta (Valor por omisión en Conﬁg.)

Brillo

85% El más claro a 115% El más oscuro

Encendido/Apagado

Especiﬁca el espacio colorimétrico de salida del trabajo. Seleccione CMYK, Color Estándar o Color experto para los documentos en color.

Especiﬁque si desea imprimir los datos CMYK separados como un solo documento compuesto de cuatro colores (consulte la página 1-6). Si dispone de la opción Fiery Graphic Arts Package, puede combinar un número ilimitado de separaciones de colores planos junto con las separaciones CMYK.

Aplica un

RGB

deﬁnición de incluidos los datos CMYK.

Realiza un ajuste del color de cada impresa aparezca más clara o más oscura.

diccionario de reproducción de color

(consulte la página 1-6) o a cualquier dato recibido con una

espacio colorimétrico de origen

de PostScript,

canal de color

del Fiery a los datos

, para que la salida

1-4 Gestión del color del Fiery

Opción de impresión en color del Fiery Resultado

Perﬁl de origen RGB

EFIRGB/sRGB (PC)/Apple estándar/Otra/ Origen 1-10/Ninguna (Valor por omisión en Conﬁg. o en ColorWise Pro Tools)

(Otro) Gamma

1.0/1.2/1.4/1.6/1.8/2.0/2.2/2.4/2.6/2.8/3.0

(Otro) Fósforo

Hitachi EBU/Hitachi-Ikegami/NTSC/Radius Pivot/ SMPTE/Trinitron

(Otro) Punto blanco

5000 K (D50)/5500 K/6500 K (D65)/7500 K/ 9300 K

Separación RGB

Salida/Simulación

Aplica una deﬁnición del espacio de origen RGB a los datos RGB (consulte la página 1-8). Si elige la opción Otra puede especiﬁcar ajustes particulares para la Gamma, Fósforos y Punto blanco. Consulte las opciones correspondientes en esta tabla. Esta opción, junto con las opciones Gamma, Fósforo y Punto blanco, son las únicas opciones que afectan sólo al Dispositivo RGB o a los espacios colorimétricos RGB calibrados.

Aplica a la deﬁnición del espacio de origen RGB el valor de gamma especiﬁcado (consulte la página 1-8). Si desea utilizar esta opción de impresión, debe elegir Otra en la opción Origen RGB.

Aplica a la deﬁnición del espacio de origen RGB la información del

fósforo especíﬁco (tipo de monitor) (consulte la página 1-8). Si desea

utilizar esta opción de impresión, debe elegir Otra en la opción Origen RGB.

Aplica a la deﬁnición del espacio colorimétrico de origen RGB el valor de punto blanco especiﬁcado (consulte la página 1-8). Si desea utilizar esta opción de impresión, debe elegir Otra en la opción Origen RGB.

Determina para qué espacio colorimétrico CMYK se separarán los datos RGB originales: CMYK en el caso de la copiadora/impresora (Salida) o CMYK para una simulación especíﬁca (Simulación) (consulte la página 1-10). Es importante recordar que si Separación RGB tiene el valor Simulación, los colores RGB se ven afectados por Perﬁl de simulación CMYK y Método de simulación CMYK.

Perﬁl de simulación CMYK

SWOP-Coated/DIC/Euroscale/

EX12

Simulación 1-10/Coincidencia con copia/ Ninguna (Valor por omisión en Conﬁg. o en ColorWise Pro Tools)

EX2000d

(Valor por omisión en Conﬁg. o en ColorWise Pro Tools)

SWOP-Coated/DIC/Euroscale/ Simulación 1-10/Ninguna

Ajusta los datos de color CMYK para simular una imprenta offset estándar o una gama de colores personalizada en concreto para su compañía. La opción Coincidencia con copia omite la calibración del Fiery con el ﬁn de que las salidas impresas coincidan con una copia realizada con la ventana de la copiadora. La elección de Ninguna evita la simulación (consulte la página 1-11).

OTA: Algunos de los valores de Simulación tienen nombres

ligeramente diferentes, en función del modelo de copiadora/impresora.

1-5 Gestión de color del Fiery

Opción de impresión en color del Fiery Resultado

Método de simulación CMYK

Rápido/Completo (GCR de origen)/ Completo (GCR de salida)/Con CRD (Valor por omisión en Conﬁg. o en ColorWise Pro Tools)

Simulación de papel

No/Sí

Perﬁl de salida

Salida 1-10 (Valor por omisión en Conﬁg. o en ColorWise Pro Tools)

Texto/gráﬁcos en negro puro

Encendido/Apagado (Valor por omisión en Conﬁg.)

Sobreimpresión con negro

Encendido/Apagado (valor por omisión en la conﬁguración)

Estilo de sobreimpresión con negro

Texto/Texto-Gráﬁcos

Coincidencia de colores planos

Encendido/Apagado (Valor por omisión en Conﬁg. o en ColorWise Pro Tools)

La simulación de tipo Rápido aplica curvas de trasferencia lineales que ajustan sólo la densidad de la salida. La simulación de tipo Completo aplica transformaciones colorimétricas que ajustan tanto el matiz como la densidad de la salida impresa (consulte la página 1-12).

Ajusta la salida de color para compensar el valor de punto blanco de la pila de papel utilizada. Esta opción sólo está disponible como parte del conjunto de funciones Fiery Graphic Arts Package.

El perﬁl de salida se aplica a todos los datos del trabajo de impresión (consulte la página 1-12). Los perﬁles de salida deﬁnidos por el usuario pueden transferirse al Fiery por medio de ColorWise Pro Tools (consulte el Capítulo 3).

El ajuste Encendido optimiza la calidad de la salida impresa de texto y gráﬁcos de línea en negro (consulte la página 1-13).

El valor Encendido sobreimprime con negro el texto situado sobre fondos de color. Éste activa automáticamente la opción Texto/gráﬁcos en color negro puro (consulte la página 1-13).

Especiﬁca si debe aplicarse la sobreimpresión con negro sólo al texto o al texto y los gráﬁcos. Para que esta opción tenga efecto, la opción Sobreimpresión con negro debe tener seleccionado el valor Encendido (consulte la página 1-13).

El valor Encendido activa la coincidencia de colores planos deﬁnidos del Fiery con sus mejores equivalencias CMYK. Si tiene la opción Fiery Graphic Arts Package instalada, puede utilizar Spot On para administrar y editar estas correspondencias de colores planos (consulte la página 3-23). El valor Apagado indica al Fiery que coincida con una combinación de CMYK especiﬁcada por la aplicación de origen para el documento (consulte la página 1-16).

Suavizado de imagen

Automática/Apagado/Encendido/ Por debajo de 90–300 ppp

El valor Encendido mejora la calidad de impresión de las imágenes que tienen una resolución baja.

1-6 Gestión del color del Fiery

EX12

En las secciones siguientes de este capítulo se explica de forma detallada cómo afectan éstas y otras opciones a los trabajos de impresión.

Combinar separaciones

La opción Combinar separaciones especiﬁca cómo imprimir los datos CMYK separados. Si dispone de la opción Fiery Graphic Arts Package, puede combinar un número ilimitado de separaciones de colores planos junto con las separaciones CMYK. Las opciones de Combinar separaciones son:

• Apagado imprime cada separación individualmente.

• Encendido combina las separaciones como un solo documento de color compuesto y limita los valores de las siguientes opciones de impresión: Modo Color (CMYK), Estilo de reproducción (Ninguno), Texto/gráﬁcos en negro puro (Apagado), Coincidencia de colores planos (Apagado).

• 1 página, automático combina las separaciones como un solo documento de color compuesto, sobreimprimiendo las planchas en el orden deﬁnido por la aplicación de origen.

Estilos de reproducción

La opción Estilo de reproducción especiﬁca un CRD para las conversiones de color. Puede modiﬁcar la opción Estilo de reproducción para controlar la apariencia de las imágenes, por ejemplo de las copias impresas desde aplicaciones oﬁmáticas o de las fotografías RGB enviadas desde Adobe Photoshop. El Fiery permite seleccionar uno de los cuatro estilos de reproducción utilizados actualmente en los perﬁles ICC estándar del sector.

Estilo de reproducción

del Fiery

Fotográﬁca: Suele generar una

salida impresa menos saturada que Presentación, cuando se imprimen colores que están fuera de la gama. Protege las relaciones entre los tonos de las imágenes.

Usar de preferencia para

Fotografías, incluidas las imágenes digitalizadas y las imágenes de los CD de fotografías.

Estilo de

reproducción ICC

equivalente

Imagen, Contraste y Perceptual

1-7 Gestión de color del Fiery

Estilo de reproducción

del Fiery

Presentación: Crea colores

saturados pero no correlaciona con exactitud los colores impresos con los colores mostrados. Los colores que se encuentran dentro de la gama, como los tonos de destello, se reproducen correctamente, de forma parecida a lo que ocurre con el estilo de reproducción Fotográﬁca.

Colorimétrica relativa: Genera

una transformación entre los puntos blancos del origen y del destino. Por ejemplo, el gris azulado de un monitor se correlaciona con un gris neutro. Es posible que preﬁera usar este estilo para evitar la aparición de bordes visibles cuando no se imprime a sangre.

Usar de preferencia para

Artes y gráﬁcas de presentación. En muchos casos, puede usarse para páginas heterogéneas que contienen tanto gráﬁcos de presentación como fotografías.

Aplicaciones avanzadas en las que las correspondencias entre colores son importantes pero se preﬁere que los colores blancos del documento se impriman con el color blanco del papel. También puede usarse con la gestión de color PostScript, para que afecte a los datos CMYK y pueda usarse con ﬁnes de simulación.

Estilo de

reproducción ICC

equivalente

Saturación, Gráﬁcos

Colorimétrica relativa

Colorimétrica absoluta

genera ninguna transformación entre los puntos blancos del origen y del destino. Por ejemplo, el gris azulado de un monitor se correlaciona con un gris azulado.

: No

Situaciones que requieren colores exactos y en las que los bordes visibles no estorban. También puede usarse con la gestión de color PostScript, para que afecte a los datos CMYK y pueda usarse con ﬁnes de simulación.

Colorimétrica absoluta

1-8 Gestión del color del Fiery

Perﬁl de origen RGB

El valor de perﬁl de origen RGB permite deﬁnir las características de los datos RGB del documento, para que pueda realizarse la conversión de colores correcta en el Fiery. Los espacios colorimétricos de monitor más utilizados están disponibles en el controlador y en el módulo Proﬁle Manager de ColorWise Pro Tools. Además, para necesidades especiales puede usar ColorWise Pro Tools para transferir perﬁles personalizados, de monitor o de escáner.

Cuando se especiﬁca un valor distinto de Ninguna en Perﬁl de origen RGB, el Fiery redeﬁne los valores del espacio colorimétrico de origen o los perﬁles que se hayan especiﬁcado en otros sistemas de gestión de color. Por ejemplo, si ha especiﬁcado un perﬁl del sistema ColorSync en una computadora Mac OS, el valor de la opción Perﬁl de origen RGB tiene prioridad sobre este perﬁl. Cuando no desee que esta opción anule otro espacio colorimétrico de origen especíﬁco, elija la opción Ninguna.

Cuando se especiﬁca un valor distinto de Ninguna en Perﬁl de origen RGB (dado que las deﬁniciones de espacio colorimétrico se redeﬁnen), las copias realizadas con el Fiery serán iguales en todas las plataformas. Las opciones de Perﬁl de origen RGB del Fiery:

• EFIRGB especiﬁca un espacio colorimétrico deﬁnido por EFI y recomendado para los usuarios que no disponen de información detallada acerca de sus datos RGB.

• sRGB (PC) especiﬁca la deﬁnición estándar del sector para monitores genéricos para PC y Windows.

• Apple estándar especiﬁca la deﬁnición de todos los monitores estándar de computadoras Mac OS.

• Otra permite especiﬁcar las opciones personalizadas del origen RGB. Si elige Otra como valor de Origen RGB, puede seleccionar conﬁguraciones en las opciones Gamma, Fósforo y Punto blanco.

1-9 Gestión de color del Fiery

• Los valores Origen 1-10 especiﬁcan las deﬁniciones transferidas por usted como perﬁles de origen RGB. Para obtener más información acerca de la transferencia de perﬁles de origen RGB, consulte la página 3-4.

Si desea imprimir con el controlador PostScript para una computadora Windows y tiene habilitada la comunicación bidireccional, el nombre de cada uno de los perﬁles transferidos se representa en el menú desplegable Perﬁl de origen RGB. Si desea imprimir con el controlador AdobePS desde una computadora Mac OS, los perﬁles transferidos o personalizados aparecen con los nombres de Origen-1 a Origen-10. Para obtener más información acerca de la comunicación bidireccional, consulte la

Guía de instalación del software.

• Ninguna indica al Fiery que deben usarse los orígenes RGB deﬁnidos en otro lugar, por ejemplo en la aplicación. Cuando se cambia Origen RGB a Ninguna, el aspecto de los colores no será independiente del tipo de archivo. Por ejemplo, los archivos EPS RGB tendrán un aspecto distinto de los archivos TIFF RGB.

Cuando se selecciona Ninguna en Origen RGB, los datos RGB PostScript que contienen una deﬁnición de espacio colorimétrico de origen se convierten utilizando el CRD especiﬁcado por la opción Estilo de reproducción (consulte la página 1-6). Los datos RGB no PostScript y los datos RGB PostScript que no contienen una deﬁnición de espacio colorimétrico de origen se convierten con un método general de conversión para la reducción de color de fondo (UCR).

1-10 Gestión del color del Fiery

Separación RGB

La opción Separación RGB determina la forma en la que los colores RGB (así como los colores Lab y XYZ) se convierten a CMYK. El nombre elegido para esta opción tiene como ﬁn aclarar su función, dado que deﬁne los espacios colorimétricos que se usarán en el Fiery para “separar” los datos RGB en valores CMYK.

Las dos opciones disponibles para esta opción determinan si los datos RGB se convierten a la gama completa de la copiadora/impresora (salida) o si se convierten en primer lugar a la gama de otra impresora digital o de un estándar de imprenta (simulación). Esta función resulta útil a la hora de hacer que un dispositivo se comporte como otro con los datos RGB. Por ejemplo, si está disponible un perﬁl ICC de alta calidad para otro dispositivo de impresión, la copiadora/impresora puede simular el comportamiento de dicho dispositivo.

La opción Separación RGB también resulta útil con las aplicaciones de preimpresión. Por ejemplo, permite hacer experimentos con el aspecto de una exploración RGB bajo distintas condiciones de imprenta, sin necesidad de convertir los datos RGB a CMYK para cada una de las condiciones. Cuando encuentre el tipo de impresión más favorable, puede convertir el archivo a CMYK, si utiliza el mismo perﬁl de simulación que utilizó durante los experimentos.

NOTA: La opción de impresión Separación RGB debe usarse en combinación con las

opciones de impresión Perﬁl de salida o Perﬁl de simulación CMYK.

• Salida convierte los colores RGB en el espacio colorimétrico CMYK de la copiadora/impresora (cuando tiene seleccionado Por Omisión de la Impresora) o un espacio colorimétrico CMYK personalizado para la copiadora/impresora (cuando tiene seleccionado Salida 1-10).

• Simulación convierte todos los colores RGB al espacio colorimétrico CMYK de una simulación especíﬁca (asegúrese de seleccionar la simulación deseada, por medio de la opción de impresión Perﬁl de simulación CMYK).

1-11 Gestión de color del Fiery

Perﬁl de simulación CMYK

La opción de impresión Perﬁl de simulación CMYK permite imprimir pruebas de imprenta o simulaciones. Este valor especiﬁca el estándar de imprenta, u otro dispositivo de impresión a color, que se desea simular. Esta opción afecta únicamente a los datos CMYK.

En el controlador de impresora Windows 9x/Me o Windows NT, también puede ver un número ilimitado de simulaciones de tipo Completo creadas con ColorWise Pro Tools. En las computadoras Windows 2000/XP y Mac OS, puede ver un máximo de 10 simulaciones de tipo Completo. El número de simulaciones personalizadas está limitada por el espacio de disco del Fiery.

Si desea imprimir con el controlador PostScript para Windows y tiene habilitada la comunicación bidireccional, el nombre de cada uno de los perﬁles transferidos o personalizados se representa en el menú desplegable Perﬁl de simulación CMYK. Si desea imprimir con el controlador AdobePS desde una computadora Mac OS, los perﬁles transferidos o personalizados aparecen con los nombres de Simulación-1 a Simulación-10. Para obtener más información acerca de la comunicación bidireccional, consulte la Guía de instalación del software.

El valor de Perﬁl de simulación CMYK que debe especiﬁcar depende del estándar de imprenta para el que se separaron los datos CMYK.

•En el caso de las imágenes que se han separado con una separación personalizada (por ejemplo en las separaciones generadas con un perﬁl ICC), seleccione el perﬁl correspondiente en el Fiery mediante la opción Perﬁl de simulación CMYK.

•En el caso de las imágenes que se separaron para SWOP, seleccione SWOP como valor de la opción Perﬁl de simulación CMYK.

NOTA: Para simular correctamente una imagen impresa separada por medio de un

perﬁl ICC, el mismo perﬁl debe estar presente en el Fiery. Para obtener más información acerca de la transferencia de perﬁles ICC al Fiery, consulte

“Transferencia de perﬁles” en la página 3-4.

1-12 Gestión del color del Fiery

Método de simulación CMYK

La opción Método de simulación CMYK especiﬁca la calidad de simulación que desea obtener.

• Rápido aplica curvas de transferencia lineales que sólo ajustan la densidad de la salida en los canales cian, magenta, amarillo y negro.

• Completo (CGR de origen) proporciona una simulación más completa y exacta mediante la aplicación de transformaciones colorimétricas que ajustan tanto el matiz como la densidad de salida de los canales cian, magenta y amarillo. Esta opción conserva la cantidad de color negro determinada por el perﬁl de simulación. Seleccione esta opción si está imprimiendo un prueba de color para simular la salida de un dispositivo representado por el perﬁl de simulación.

• Completo (GCR de salida) aplica el mismo método de simulación que Completo (GCR de origen) pero mantiene la cantidad de color negro determinada por el perﬁl de salida. Seleccione esta opción si desea imprimir la salida ﬁnal en el Fiery.

Debe seleccionar una de las opciones de Completo si desea imprimir una imagen que se ha separado con un valor de generación optimizada de color negro (UCR/GCR), ya sea desde la exploración o en una aplicación como Photoshop.

Perﬁl de salida

El perﬁl de salida se aplica a todos los datos del trabajo de impresión. Por ello, asegúrese de que el perﬁl seleccionado sea el correcto para su trabajo. El perﬁl de salida por omisión está compuesto de un perﬁl para la copiadora/impresora, que describe las características de color y un destino de calibración que describe el comportamiento que se espera de la copiadora/impresora.

En algunos casos, es posible que desee personalizar el perﬁl de salida por omisión mediante Color Editor de ColorWise Pro Tools, para obtener efectos concretos en sus colores (consulte la página 3-12). Si lo hace, el nuevo perﬁl de salida personalizado se aplica a todos los datos del trabajo de impresión. Si sólo cambia el perﬁl de salida, el destino de calibración asociado no cambia (dado que el destino se basa en un modelo de copiadora/impresora). Puede editar separadamente los valores de D-Max del destino de calibración (consulte la página 3-6).

1-13 Gestión de color del Fiery

Puede usar Proﬁle Manager de ColorWise Pro Tools para transferir su propio perﬁl de salida al Fiery (consulte la página 3-4). Los perﬁles de salida transferidos son los primeros que se asocian con el destino de calibración que está vinculado al perﬁl de salida por omisión. Como se indicaba anteriormente, puede editar separadamente los valores de D-Max del destino de calibración.

Si desea imprimir con el controlador PostScript para Windows y tiene habilitada la comunicación bidireccional, el nombre de cada uno de los perﬁles transferidos o personalizados se representa en el menú desplegable Perﬁl de salida. Si desea imprimir con el controlador AdobePS desde una computadora Mac OS, los perﬁles transferidos o personalizados aparecen con los nombres de Salida-1 a Salida-10. Para obtener más información acerca de la comunicación bidireccional, consulte la Guía de instalación

del software.

Texto/gráﬁcos en negro puro

La opción Texto/Gráﬁcos en color negro puro afecta a la impresión de los elementos de texto y los gráﬁcos vectoriales de color negro de una página. En la mayoría de los casos, es preferible dejar esta opción con el valor Encendido. Cuando la opción Texto/gráﬁcos en negro puro está activada, los colores negros generados por las aplicaciones se imprimen con tóner de color negro al 100% (por ejemplo, RGB = 0, 0, 0; CMYK = 0%,0%,0%,100% ó N = 100%). Esto signiﬁca que los textos y gráﬁcos de línea no presentarán efectos de medios tonos no deseados y que no tendrán problemas de registro, ya que sólo se utiliza un color de tóner. Además, este valor elimina la

distorsión. Esta opción tiene automáticamente el valor Encendido cuando se

selecciona Encendido en la opción Sobreimpresión con negro.

En algunos trabajos, es preferible que desactive esta opción. Uno de estos casos es si la página incluye rellenos degradados que utilizan el color negro. En la tabla siguiente se describe el comportamiento de la opción Texto/gráﬁcos en negro puro con los datos de color negro deﬁnidos en espacios colorimétricos diferentes.

1-14 Gestión del color del Fiery

NOTA: La opción Texto/gráﬁcos en negro puro sólo puede utilizarse cuando se

imprimen copias compuestas, no cuando se imprimen separaciones.

Color

negro de

entrada

RGB

CMYK

Plano

NOTA: Las aplicaciones que utilizan PostScript, por ejemplo QuarkXPress, pueden

convertir los elementos deﬁnidos con RGB = 0, 0, 0 a negro CMYK de cuatricromía antes de enviar el trabajo al Fiery. Estos elementos no se ven afectados por la opción Texto y gráﬁcos en color negro puro. Para obtener más detalles, consulte las notas de la aplicación. Además, el texto y los gráﬁcos de línea en negro deﬁnidos como RGB = (0, 0, 0) en aplicaciones oﬁmáticas (por ejemplo Microsoft Word) se convierten a negro monocromo (CMYK = 0%,0%,0%,100%) mediante el controlador PostScript Nivel 3 de Microsoft para Windows 2000/XP. Para imprimir este color monocromo a la densidad máxima de tóner de la copiadora/impresora, cambie la opción Texto y gráﬁcos en color negro puro a Encendido.

Encendido Apagado

Se imprime con el 100% de negro

Texto/gráﬁcos en negro puro

Con el perﬁl por omisión, imprime un negro denso con todos los colores de tóner.

Imprime sólo con tóner de color negro, porque las simulaciones CMYK protegen el canal de negro. La cantidad real de tóner que se utiliza depende de la simulación actual y del estado de la calibración de la copiadora/impresora.

Imprime sólo con tóner de color negro, porque las simulaciones de colores planos protegen el canal de negro. La cantidad real de tóner que se utiliza depende de la simulación actual y del estado de la calibración de la copiadora/impresora.

1-15 Gestión de color del Fiery

Sobreimpresión con negro

La opción Sobreimpresión con negro permite especiﬁcar si el texto de color, deﬁnido como RGB = 0, 0, 0, o como CMYK = 0%, 0%, 0%, 100%, sobreimprime los fondos de color.

• Encendido: El texto de color negro sobreimprime los fondos de color y elimina los espacios en blanco, cualquier posible efecto de halo o de registro defectuoso de los colores. Si selecciona Encendido en la opción Sobreimpresión con negro, se activa automáticamente la opción Texto y gráﬁcos en color negro puro.

• Apagado: El texto de color negro excluye los fondos de color.

NOTA: Las aplicaciones PostScript pueden realizar sus propias conversiones de

sobreimpresión con negro antes de enviar el trabajo de impresión al Fiery.

Un ejemplo de cómo puede usar esta opción es una página que contiene texto de color negro sobre un fondo de color azul claro. El fondo de color azul es CMYK = 40%, 30%, 0%, 0% y el texto de color negro es CMYK = 0%, 0%, 0%, 100%.

• Con el valor Encendido en la opción Sobreimpresión con negro, las partes de texto ﬁnal de la página se sobreimprimen o se combinan con los colores de base. Esto hace que sea CMYK = 40%, 30%, 0%, 100% para el color que se utiliza para el texto. No hay transición entre los colores de tóner cian y magenta y la calidad de la salida se mejora ya que no aparecerán fenómenos no deseados junto a los bordes del texto. La opción también funciona con el texto deﬁnido en el espacio de color RGB, que es RGB = 0, 0, 0.

• Con el valor Apagado en la opción Sobreimpresión con negro, el borde del texto está sobre un borde que tiene tóners cian y magenta en un lado (fuera del texto) y tóner de color negro en el otro lado (dentro del texto). Esta transición puede provocar fenómenos no deseados visibles debidos a las limitaciones prácticas de la copiadora/impresora.

1-16 Gestión del color del Fiery

Coincidencia de colores planos

La opción Coincidencia de colores planos proporciona una coincidencia automática de los colores planos con sus mejores equivalentes CMYK.

• Encendido: El Fiery utiliza una tabla incorporada para generar las coincidencias CMYK más próximas a los colores planos que puede producir la copiadora/impresora (a medida que se agregan perﬁles de salida, se generan nuevas tablas). Si tiene instalada la opción Fiery Graphic Arts Package, el Fiery utiliza las correspondencias de CMYK determinadas a través de Spot On (consulte la página 3-23).

NOTA: Los colores planos que no se incluyen en la tabla incorporada se tratan como

CMYK.

• Apagado: El Fiery utiliza los equivalentes CMYK deﬁnidos por el fabricante de colores planos, es decir PANTONE. Éstos son los mismos valores CMYK deﬁnidos en las aplicaciones que se incluyen en las bibliotecas de colores planos.

En trabajos que contienen colores planos, seleccione el valor Encendido en la opción Coincidencia de colores planos, excepto si desea imprimir simulaciones de imprenta. En este caso, cambie la opción Coincidencia de colores planos a Apagado y seleccione el valor adecuado en Simulación CMYK (consulte la página 1-11).

NOTA: Sólo puede usar la opción Coincidencia de colores planos cuando se imprimen

copias compuestas, no cuando se imprimen separaciones.

Coincidencia de colores planos y la referencia de colores PANTONE estucados

La referencia de colores PANTONE estucados (descrita en la Guía de referencia del

color de Fiery) se imprime de forma diferente en función de la opción Coincidencia

de colores planos.

• Encendido: El Fiery utiliza una tabla incorporada o, si dispone de la opción Fiery Graphic Arts Package, los diccionarios de Spot On (consulte la página 3-23) para generar las coincidencias más próximas a los colores PANTONE que puede producir la copiadora/impresora. El número PANTONE se imprime debajo de cada muestra.

•

Apagado: El Fiery imprime muestras mediante los valores CMYK recomendados por

Pantone, Inc. (y utilizados por las aplicaciones que disponen de bibliotecas de color PANTONE). Los valores CMYK que se utilizan para generar el color, así como el

1-17 Controlador de impresora PostScript para Windows y para Mac OS

número de color PANTONE, se imprimen debajo de cada muestra. Estos valores CMYK se imprimen con los valores seleccionados en Simulación CMYK y Perﬁl de salida.

Controlador de impresora PostScript para Windows y para Mac OS

Para ver las opciones de controlador de impresora que se describen en esta sección, entre en Inicio\Conﬁguración\Impresoras, haga clic con el botón derecho en el nombre de PPD adecuado y seleccione Propiedades (en Windows 9X/Me), Conﬁguración predeterminada de documento (en Windows NT) o Preferencias de impresión (en Windows 2000/XP) en el menú desplegable. Para utilizar las opciones del controlador para Mac OS, seleccione Imprimir en el menú Archivo de la aplicación. Estos valores también están disponibles a través de los cuadros de diálogo Preparar impresora o Preparar página de la mayoría de las aplicaciones.

En las computadoras Windows, la interfaz del controlador del Fiery permite guardar combinaciones de valores, para poder usarlas más tarde. Además, puede seleccionar diferentes conﬁguraciones para trabajos individuales desde las aplicaciones que utilice.

El controlador de impresora escribe un archivo PostScript que contiene las instrucciones generadas por la aplicación y las opciones de impresión del Fiery seleccionadas. El controlador de impresora envía el archivo PostScript al Fiery. A continuación, el Fiery realiza el procesamiento del lenguaje PostScript y las conversiones de color, enviando a continuación los datos de color al dispositivo de impresión.

NOTA: Las ilustraciones e instrucciones que aparecen a continuación no son válidas para

todas las aplicaciones. Muchas aplicaciones, como Adobe PageMaker, Adobe Photoshop, Adobe Illustrator, QuarkXPress y CorelDraw disponen de otras opciones de gestión del color, además de las que incluye el controlador de impresora. Para obtener información acerca de aplicaciones especíﬁcas, consulte la Guía de referencia

del color de Fiery.

1-18 Gestión del color del Fiery

Conﬁguración de las opciones de impresión de gestión del color para Windows

En esta sección se explica cómo deﬁnir las opciones de impresión a color del Fiery con el controlador de impresora PostScript de Adobe para Windows. Se trata de un controlador PostScript 3 que puede aprovechar totalmente las características de color del Fiery. Antes de continuar, asegúrese de realizar los pasos siguientes:

•Instalar el controlador de impresora PostScript de Adobe y el PPD del Fiery (consulte la Guía de instalación del software).

• Conﬁgurar el Fiery para la impresión (consulte la Guía de conﬁguración).

•Instalar el perﬁl de salida ICC para el Fiery en su computadora Windows (consulte la página 3-4).

PARA CONFIGURAR LAS OPCIONES DE IMPRESIÓN PARA WINDOWS

1. Entre en la opción del controlador de impresora, como se describe en la página 1-17.

Seleccione ColorWise

2. Haga clic en la pestaña Impresión Fiery y seleccione en el menú ColorWise los valores para las opciones de impresión que se describen en la página 1-3.

1-19 Controlador de impresora PostScript para Windows y para Mac OS

3. Haga clic en Valores expertos.

Haga clic en Valores expertos

para utilizar las opciones

adicionales de ColorWise

Aparece el ﬂujo de trabajos de los valores de color expertos. Esta ventana muestra más valores de color para el Fiery. Cada una de las opciones tiene un menú en el que puede seleccionar los valores que desea aplicar a su trabajo concreto.

4. Haga clic en Actualizar para mostrar los valores actuales del Fiery.

Si el botón Actualizar no aparece, asegúrese de la comunicación bidireccional se ha conﬁgurado como se describe en la Guía de instalación del software.

5. Para especiﬁcar los valores de origen RGB personalizado, seleccione Otro en la opción Perﬁl de origen RGB y después haga clic en Personalizada.

El cuadro de diálogo siguiente le permite especiﬁcar los valores de origen RGB personalizado (consulte la página 1-8).

1-20 Gestión del color del Fiery

Para la mayoría de los usuarios, los valores por omisión proporcionan un nivel correcto de control del color. Para obtener más información acerca de opciones de impresión concretas, consulte la página 1-3.

Controlador de impresora PostScript de Adobe para Mac OS

En esta sección se explica cómo conﬁgurar las opciones de impresión relacionadas con la gestión del color en el controlador de impresora AdobePS para Mac OS, un controlador PostScript 3 que aprovecha todas las características de color del Fiery y que permite guardar un conjunto de valores para las opciones de impresión.

Antes de continuar, asegúrese de que ha realizado los procedimientos siguientes como se describe en la Guía de instalación del software:

•Instalar el controlador de impresora AdobePS y el PPD del Fiery.

•Seleccionar el Fiery en el Selector y hacerlo coincidir con el archivo PPD del Fiery.

•Instalar el perﬁl de salida ICC para el Fiery en su computadora Mac OS (consulte la

página 3-4).

NOTA: Las ilustraciones e instrucciones que aparecen a continuación no son válidas para

todas las aplicaciones. Muchas aplicaciones, como PageMaker, Photoshop, Illustrator, QuarkXPress y CorelDraw disponen de otras opciones de gestión del color, además de las que incluye el controlador de impresora. Para obtener información acerca de aplicaciones especíﬁcas, consulte la Guía de referencia del color de Fiery.

Deﬁnición de las opciones de impresión en la gestión de color

Puede seleccionar opciones de impresión desde los diversos paneles que aparecen en el cuadro de diálogo del controlador AdobePS. Para acceder al cuadro de diálogo inicial de AdobePS, seleccione Imprimir en el menú Archivo de la aplicación.

NOTA: La palabra “panel” se utiliza para describir las distintas páginas que aparecen en

el cuadro de diálogo del controlador cuando se seleccionan las distintas opciones del menú desplegable de la parte superior izquierda. Cada panel presenta un grupo especíﬁco de opciones de impresión.

1-21 Controlador de impresora PostScript para Windows y para Mac OS

El controlador AdobePS incluye las siguientes opciones para correspondencia de color:

• Color/grises: Cuando se utiliza este valor durante la impresión al Fiery, ColorWise

genera todas las conversiones de color en el Fiery. Normalmente, conviene utilizar esta opción para imprimir al Fiery.

• Correspondencia PostScript: Puede utilizarse en dispositivos PostScript, por ejemplo

el Fiery. Permite la conversión de colores mediante un diccionario de reproducción de colores (CRD) que se transﬁere con el trabajo de impresión. Este método requiere que el archivo se guarde como un archivo EPS con el sistema de gestión de colores PostScript activado.

NOTA: Si utiliza la opción Correspondencia PostScript, es posible que el controlador

adjunte una deﬁnición de origen CMYK a los datos CMYK del documento, en función de la aplicación que utilice. En este caso, los datos CMYK del documento se separan de nuevo con los CRD del Fiery. El espacio colorimétrico de destino para estos CRD depende de la opción de impresión Separación RGB. Cuando se selecciona el valor Simulación en la opción Separación RGB, los datos CMYK se imprimen acorde con los valores especiﬁcados en Perﬁl de simulación CMYK y Método de simulación CMYK. Si se selecciona Salida en la opción Separación RGB, los datos CMYK se convierten al espacio colorimétrico CMYK del perﬁl de salida seleccionado.

Correspondencia ColorSync: Hace que la conversión de colores se realice en la

•

computadora desde la que se imprime. Esta opción puede utilizarse con dispositivos PostScript, por ejemplo el Fiery, pero está diseñada para su uso con dispositivos PostScript Nivel 1. Si utiliza esta opción, asegúrese de especiﬁcar el perﬁl ICC del Fiery como perﬁl de impresora. La correspondencia ColorSync no es un método de correspondencia de color recomendado, porque no funciona con todas las aplicaciones y requiere la desactivación de las características de ColorWise en el Fiery.

PARA DEFINIR LAS OPCIONES DE GESTIÓN DE COLOR DEL FIERY

Seleccione Correspondencia de color

1-22 Gestión del color del Fiery

1. En el cuadro de diálogo Imprimir de AdobePS, seleccione Correspondencia de colores.

2. Seleccione Color/Grises en el menú Color de impresión.

Seleccione Color/grises

1-23 Controlador de impresora PostScript para Windows y para Mac OS

3. En el menú Opciones de la impresora, seleccione los ajustes para las opciones de

4. Si estos ajustes son los que suele utilizar con más frecuencia, haga clic en Guardar

impresión descritas en la página 1-3.

ajustes para poder utilizarlos en trabajos futuros.

2-1 Descripción general de la calibración

Capítulo 2: Calibración del color

La calibración del Fiery permite garantizar una salida de color coherente y conﬁable. Puede calibrar el Fiery con ColorWise Pro Tools en combinación con alguno de los siguientes instrumentos de medida del color, disponibles como opciones independientes que se pueden adquirir:

• Espectrofotómetro de exploración automática X-Rite DTP41

•Densitómetro de exploración automática X-Rite DTP32

•Densitómetro de mano EFI Densitometer ED–100

• Espectrómetro de mano EFI Spectrometer ES–1000

Mediante la conexión del instrumento al puerto serie de la computadora, puede medir rápidamente las muestras de color de la calibración y transferir las mediciones al Fiery. Para obtener más información acerca de la conﬁguración y el funcionamiento del DTP41 y el DTP32, consulte el Apéndice A.

También puede obtener las medidas mediante el escáner incorporado en la copiadora y

EX12

realizar la calibración con AutoCal™ o ColorCal™ que no requieren la utilización de un instrumento de medida y pueden ejecutarse desde ColorWise Pro Tools o desde el panel de control.

En este capítulo se explica en qué consiste la calibración y se proporcionan instrucciones para todos los procedimientos de calibración.

Para obtener más información acerca de las características avanzadas de calibración y simulación disponibles a través de ColorWise Pro Tools, por ejemplo la edición de perﬁles y la creación de perﬁles personalizados, consulte el Capítulo 3. El formato que se utiliza para introducir mediciones de color realizadas con otros densitómetros se explica en el Apéndice B.

NOTA: Los procedimientos que se describen en este capítulo son básicamente los

mismos para las computadoras Windows y Mac OS. Las diferencias principales se encuentran en el cable de interfaz y el puerto que se utiliza para la conexión al instrumento de medida. En este capítulo se muestran las pantallas y los cuadros de diálogo de la versión de Windows.

2-2 Calibración del color

NOTA: El término computadora se reﬁere a cualquier computadora en la que se ejecuta

ColorWise Pro Tools.

Descripción general de la calibración

La calibración genera curvas que compensan la diferencia entre las densidades reales de tóner (los valores medidos) y la respuesta esperada para el perﬁl de salida.

• Los valores medidos representan el comportamiento real de la copiadora/impresora

en la impresión en color.

• Los conjuntos de calibración son conjuntos de medidas.

• Cada perﬁl de salida contiene un destino de calibración que describe el

comportamiento esperado de la copiadora/impresora.

Después de calibrar el Fiery, se almacena un conjunto de calibración. Este conjunto de calibración se utilizará cuando se asocie a un perﬁl de salida. Cada perﬁl de salida dispone de un conjunto de calibración asociado. Si no ha especiﬁcado ninguno, se utiliza el conjunto de calibración que está asociado al perﬁl de salida por omisión.

NOTA: Cuando se cambia la calibración, pueden verse afectados todos los trabajos de

todos los usuarios, de forma que es posible que desee limitar el número de personas que

están autorizadas a realizar la calibración. Para controlar el acceso a la calibración, puede deﬁnir una contraseña de administrador en la conﬁguración del Fiery (consulte la Guía de conﬁguración).

2-3 Conceptos básicos acerca de la calibración

Conceptos básicos acerca de la calibración

A pesar de que el conjunto de calibración por omisión se adapta a las necesidades de la mayoría de los usuarios, el Fiery permite seleccionar un conjunto de calibración para personalizar la calibración para trabajos especiales.

La calibración permite:

•Aumentar al máximo la capacidad de reproducción de colores del Fiery.

•Garantizar una calidad de colores coherente a lo largo del tiempo.

•Generar una salida coherente entre varios servidores Fiery conectados a la misma

copiadora/impresora.

• Conseguir mejores correspondencias de colores al reproducir colores exactos, por

ejemplo colores PANTONE o de otros sistemas de colores con nombre.

•Optimizar el Fiery para el uso de los estilos de reproducción (los CRD) de

ColorWise y para usar los perﬁles ICC.

Cómo funciona la calibración

La obtención exitosa de una calidad de impresión satisfactoria con un servidor de color como el Fiery, conectado a una copiadora/impresora, depende de muchos factores. Entre los más importantes se encuentran el establecimiento y el mantenimiento de densidades óptimas de tóner. La densidad indica la cantidad de luz que absorbe una superﬁcie. Si regula cuidadosamente las densidades de tóner, obtendrá color impreso consistente.

Incluso en los sistemas que se han calibrado, la densidad de tóner depende de la conﬁguración del servicio, la humedad y la temperatura, y tiende a variar con el paso del tiempo. La realización periódica de mediciones permite detectar las variaciones paulatinas de las densidades. La calibración permite corregirlas.

2-4 Calibración del color

La calibración se basa en la creación de curvas de calibración en el Fiery para compensar las diferencias entre los valores de densidad reales (medidas) y los deseados (destino). Estas curvas de calibración son el equivalente gráﬁco de las funciones de transferencia, que son descripciones matemáticas de los cambios que tienen lugar en los datos iniciales. Las funciones de transferencia suelen representarse como curvas de entrada o salida.

El Fiery genera las curvas de calibración tras comparar los valores medidos con los valores ﬁnales de destino de cada uno de los cuatro colores de tóner. Los valores de destino se basan en el perﬁl de salida especiﬁcado.

Medidas

Los archivos de medidas contienen valores numéricos que corresponden a la densidad de tóner generada por la copiadora/impresora cuando imprime los colores cian, magenta, amarillo y negro y tonos graduados de estos colores.

Para crear un archivo de medidas, debe imprimir en primer lugar una página de muestras de color. A continuación, se miden las muestras de color, o bien con un instrumento de medida de color conectado a la computadora en la red, o bien con el escáner del dispositivo de impresión. Las nuevas medidas se transﬁeren automáticamente al Fiery.

Perﬁles de salida y conjuntos de calibración

Los perﬁles de salida y los conjuntos de calibración deﬁnen el resultado de calibración deseado. Junto con el Fiery se suministran uno o varios perﬁles de salida o uno o varios conjuntos de calibración. Durante la calibración del Fiery, puede seleccionar el conjunto de calibración que corresponde a los trabajos de impresión habituales de su ubicación. Este conjunto de calibración puede asociarse con uno o varios perﬁles de salida (para obtener más información acerca de los perﬁles de salida, consulte la

página 1-12).

2-5 Conceptos básicos acerca de la calibración

Planiﬁcación de la calibración

Generalmente, debe calibrar el Fiery al menos una vez al día, en función del volumen de trabajos de impresión. Si es muy importante mantener el color consistente o si la copiadora/impresora está sujeta a amplias ﬂuctuaciones de temperatura o humedad, debe realizar la calibración cada pocas horas. Para obtener el máximo rendimiento, realice la calibración cuando se produzca un cambio apreciable en la calidad de la impresión.

Si necesita dividir un trabajo de impresión en dos o más lotes para imprimirlos en momentos diferentes, es especialmente importante que realice la calibración antes de imprimir cada lote. También debe calibrar el Fiery después de cualquier operación de mantenimiento en la copiadora/impresora. Sin embargo, dado que la copiadora/impresora puede ser menos estable inmediatamente después del mantenimiento, espere hasta que haya impreso aproximadamente 50 páginas antes de realizar la calibración.

NOTA: Dado que la salida impresa de la copiadora/impresora es muy sensible a los

cambios de temperatura y humedad, la copiadora/impresora no debe exponerse a la luz solar directa ni instalarse cerca de una ventana ni junto a un calefactor o un equipo de acondicionamiento de aire. El papel también es sensible a los cambios ambientales. Debe almacenarlo en un entorno fresco, seco y estable y los paquetes deben permanecer cerrados hasta que se necesiten.

Páginas de referencia de colores de impresión Puede imprimir diagramas de colores desde el panel de control (consulte la Guía de conﬁguración) o Command WorkStation (consulte la Guía de administración de trabajos) y las páginas de referencia de colores que se incluyen en el software del usuario (consulte la Guía de instalación del software). Todas estas páginas incluyen muestras de colores totalmente saturados y tonos atenuados de cian, magenta, amarillo y negro. Las imágenes de tonos atenuados constituyen una buena base de comparación. Puede guardar y comparar páginas impresas en momentos diferentes. Si detecta algún cambio en su aspecto, calibre el Fiery.

2-6 Calibración del color

Cuando examine la página de prueba, recuerde que todas las muestras de color deben ser visibles, incluso las muy débiles, en el rango del cinco al dos por ciento. Cada conjunto de muestras de color debe mostrar un degradado uniforme de una muestra a otra, a medida que el color se aclara del 100 por ciento al cero por ciento.

Si las muestras de densidad sólidas (100% cian, magenta, amarillo o negro) aparecen menos saturadas con el paso del tiempo, muestre las páginas al técnico de servicio de la copiadora/impresora para saber si ajustando la copiadora/impresora se puede mejorar la salida impresa.

Comprobación del estado de la calibración

Usted puede comprobar si el Fiery está calibrado, qué conjunto de calibración y qué perﬁl de salida se usaron y cuándo se realizó la última calibración de la copiadora/impresora:

•Imprima una página Conﬁguración o una página de prueba desde el panel de

control o desde Command WorkStation.

•Seleccione un conjunto de calibración en Calibrator. Se muestra la fecha de la última

calibración y qué usuario la realizó.

Utilización de Calibrator

Calibrator de ColorWise Pro Tools permite calibrar el Fiery con el método de medida que elija.

Cuando se cambia la calibración, pueden verse afectados todos los trabajos de todos los usuarios, de forma que es posible que desee limitar el número de personas que están autorizadas a realizar la calibración. Puede deﬁnir una contraseña de administrador para controlar el acceso a la calibración (consulte la Guía de conﬁguración).

NOTA: En un momento determinado, puede haber más de un usuario conectado a un

mismo servidor con ColorWise Pro Tools, pero Calibrator sólo está disponible para uno cada vez. Si intenta realizar la calibración mientras otro usuario está usando ColorWise Pro Tools para la calibración, se muestra un mensaje de error.

2-7 Utilización de Calibrator

Inicio de Calibrator

Inicie Calibrator desde la ventana principal de ColorWise Pro Tools.

PARA CALIBRAR EL FIERY MEDIANTE CALIBRATOR

1. Inicie ColorWise Pro Tools y conéctese al Fiery.

OTA: Spot On sólo está disponible si tiene instalada la opción Fiery Graphic

Arts Package.

Para obtener instrucciones acerca de la conﬁguración de la conexión al Fiery, consulte la Guía de instalación del software.

NOTA: Si no se establece la conexión al Fiery desde Command WorkStation, que

también permite el acceso a ColorWise Pro Tools, puede iniciar directamente ColorWise Pro Tools de forma independiente de Command WorkStation.

Aquí aparecen los métodos de calibración

2-8 Calibración del color

2. Haga clic en Calibrator.

Aparece la ventana Calibrator.

Puede utilizar los controles de la ventana Calibrator para utilizar el método de calibración que preﬁera. Los procedimientos para cada método de calibración se describen en secciones posteriores de este capítulo.

Aquí aparecen los métodos de calibración

2-9 Utilización de Calibrator

Modo Experto

Puede conﬁgurar Calibrator con el modo estándar o el modo experto. Puede realizar todas las tareas esenciales de la calibración con el modo Estándar. El modo Experto dispone de dos pasos adicionales: Imprima las páginas y Vea las medidas.

El paso Imprima las páginas permite imprimir una página de comparación de calibración, que muestra el resultado de la aplicación de las nuevas medidas con cualquier perﬁl asociado al conjunto de calibración seleccionado actualmente. Usted puede crear una página de comparación personalizada, guardarla en un archivo PostScript o EPS denominado CALIB.PS y enviarla a la cola En espera del Fiery desde la aplicación, o transferirla a la cola En espera por medio de Fiery Downloader. Otra forma de crear el archivo CALIB.PS es cambiar el nombre de cualquiera de los trabajos de la cola En espera, por medio de Command WorkStation (consulte la Guía de

administración de trabajos).

2-10 Calibración del color

Con el paso Vea las medidas, usted puede ver el conjunto actual de medidas, en forma de una tabla o en una gráﬁca que muestra tanto las mediciones como las curvas de destino.

Nombre del perﬁl de salida

Si hay varios perﬁles que utilizan el mismo destino, aparece un menú adicional denominado Trazar en base, en la esquina superior derecha del cuadro de diálogo. Este enumera todos los perﬁles de salida que utilizan el mismo conjunto de calibración. Cuando se selecciona un perﬁl de salida en este menú, se muestran las curvas de destino que están asociadas con el perﬁl. Si cada perﬁl de salida contiene un destino de calibración exclusivo, las curvas mostradas cambian también cuando se cambia de un perﬁl a otro

2-11 Utilización de Calibrator

Restablecimiento de las medidas de calibración por omisión

Utilice el procedimiento siguiente para regresar a las medidas de calibración predeﬁnidas por omisión.

PARA RESTABLECER LAS MEDIDAS DE CALIBRACIÓN POR OMISIÓN

1. En la ventana principal de Calibrator, haga clic en Restaurar dispositivo.

Aparece un mensaje de advertencia.

2. Haga clic en Aceptar para restablecer el conjunto de calibración predeﬁnido.

NOTA: La función de restauración de dispositivo sólo se aplica al conjunto de

calibración seleccionado actualmente.

Calibración del Fiery con el DTP41

Mediante la aplicación Calibrator de ColorWise Pro Tools y el espectrofotómetro, puede medir rápidamente las muestras de color generadas por la copiadora/impresora y transferir automáticamente estas medidas al Fiery.

NOTA: Antes de utilizar ColorWise Pro Tools y el DTP41 para calibrar el Fiery, siga las

instrucciones de la página A-6 para calibrar el espectrofotómetro DTP41.

2-12 Calibración del color

PARA CALIBRAR EL FIERY POR MEDIO DEL DTP41

1. Inicie Calibrator.

Para obtener instrucciones acerca de cómo iniciar Calibrator, consulte la página 2-7.

2. Seleccione X-Rite DTP41 como método de medida.

3. En el panel Compruebe los valores de impresión, seleccione el conjunto de calibración deseado.

Seleccione el conjunto de calibración adecuado para el tipo de papel que va a utilizar con más frecuencia.

NOTA: Para que esta calibración se aplique, el conjunto de calibración debe estar

asociado con uno o varios perﬁles de salida. No es necesario crear nuevas asociaciones para el conjunto de calibración por omisión, ya que éste ya está asociado al perﬁl de salida por omisión.

4. En el panel Genere la página de medidas, haga clic en Imprimir.

Aparece el cuadro de diálogo Opciones de impresión.

5. Seleccione el tipo de página, el tamaño de papel y la bandeja de entrada para la página de medidas y haga clic en Imprimir.

En el menú Tipo de página, seleccione 34 ó 21 muestras ordenadas.

En el menú Tamaño del papel, el menú seleccionará automáticamente Carta/A4 para 21 muestras ordenadas u 11x17/A3 para 34 muestras ordenadas.

En el menú Bandeja de entrada, especiﬁque el origen de papel.

6. Recupere la página de medidas de la copiadora/impresora.

2-13 Utilización de Calibrator

7. En el panel Obtenga las medidas, haga clic en Medida.

8. Haga clic en Medida.

Aparece el cuadro de diálogo Opciones de medida, que muestra las opciones especiﬁcadas de tipo de página y tamaño de papel.

Aparece el cuadro de diálogo Iniciar.

9. Si es necesario, seleccione el puerto COM adecuado para el DTP41 en el menú Puertos disponibles. Haga clic en Iniciar medidas.

Aparece el cuadro de diálogo Medidas.

2-14 Calibración del color

10. Introduzca la página de medidas en el DTP41, comenzando por la lámina cian.

11. Haga clic en Leer columna.

12. Repita el proceso de medida para las láminas magenta, amarilla y negra.

Haga coincidir la página con la ranura de página de medidas del DTP41, de forma que la columna de color adecuada esté centrada en la parte de abajo con la marca de alineación (consulte el diagrama de la página A-2). Inserte la página unos 7,5 cm más allá de los rodillos delanteros, hasta que quede apoyada en los rodillos de tracción de la parte posterior.

El DTP41 tira de la página de medidas automáticamente.

Una vez que se ha leído la página de medidas, Calibrator le indica que inserte y alinee la página de nuevo para el siguiente color.

Aparece una marca de veriﬁcación en el círculo del color que se acaba de leer y el campo Estado indica que el color se ha medido correctamente.

Puede utilizar los botones Anterior y Siguiente para retroceder o avanzar a otro paso del procedimiento de medida.

2-15 Utilización de Calibrator

13. Cuando el campo de estado indique que los cuatro colores se han leído correctamente, haga clic en Aceptar las medidas.

14. En el cuadro de diálogo Medida, haga clic en Aceptar.

15. Haga clic en Aplicar en la ventana de Calibrator para implementar el nuevo conjunto de calibración.

16. Haga clic en Aceptar en el cuadro de diálogo Información.

Así se completa el proceso de calibración del Fiery.

Calibración del Fiery con el DTP32

Usted puede usar el DTP32 para medir rápidamente las muestras de color y transferir los valores medidos al Fiery por medio del módulo Calibrator de ColorWise Pro Tools.

PARA CALIBRAR EL FIERY POR MEDIO DEL DTP32

1. Inicie Calibrator.

Para obtener instrucciones acerca de cómo iniciar Calibrator, consulte la página 2-7.

2. En el panel Seleccione el método de medidas, seleccione X-Rite DTP32.

3. En el panel Compruebe los valores de impresión, seleccione el conjunto de calibración deseado.

Si aparece más de una opción, seleccione el conjunto de calibración adecuado para el tipo de papel que va a utilizar con más frecuencia.

NOTA: Para que esta calibración se aplique, el conjunto de calibración debe estar

asociado con uno o varios perﬁles de salida. El conjunto de calibración por omisión está siempre asociado al perﬁl de salida por omisión, por lo que no es necesario crear nuevas asociaciones.

2-16 Calibración del color

4. En el panel Genere la página de medidas, haga clic en Imprimir.

5. Seleccione el tipo de página, el tamaño de papel y la bandeja de entrada adecuados

Aparece el cuadro de diálogo Opciones de impresión.

para la página de medidas y haga clic en Imprimir.

En Tipo de página, seleccione 34 ó 21 muestras ordenadas.

En el menú Tamaño del papel, el menú seleccionará automáticamente Carta/A4 para 21 muestras ordenadas u 11x17/A3 para 34 muestras ordenadas.

En Bandeja de entrada, especiﬁque el origen de papel.

6. Recupere la página de medidas de la copiadora/impresora.

7. Haga clic en Medida en el panel Obtenga las medidas.

Aparece el cuadro de diálogo Opciones de medida, que muestra las opciones especiﬁcadas de tipo de página y tamaño de papel.

2-17 Utilización de Calibrator

8. Haga clic en Medida.

En el cuadro de diálogo que aparece, siga las instrucciones para la introducción de la página de medidas a través de X-Rite DTP32.

El campo Estado muestra las instrucciones para la selección del puerto y la introducción de la página de medidas a través de DTP32 cuatro veces, una por cada lámina de color.

9. Cuando el campo Estado muestre que las medidas se han leído correctamente, haga clic en Aceptar.

10. Haga clic en Aceptar en el cuadro de diálogo Medida.

11. Haga clic en Aplicar en la ventana de Calibrator para implementar el nuevo conjunto de calibración.

12. Haga clic en Aceptar en el cuadro de diálogo Información.

Así se completa el proceso de calibración.

2-18 Calibración del color

Utilización de EFI Spectrometer ES-1000 y EFI Densitometer ED-100

El EFI Spectrometer ES-1000 es un espectrómetro de mano que mide la luz del

espectro reﬂejada en la salida impresa y en otros materiales en color. Ya que el ES-1000

mide de forma precisa tanto la densidad como el color de la salida impresa, resulta una herramienta eﬁcaz para calibrar el Fiery.

El EFI Densitometer ED-100 es un instrumento de mano que mide la densidad de la tinta y el tóner impresos. Al igual que el DTP32, el ED-100 es un densitómetro de reﬂexión que puede utilizar para calibrar el Fiery.

El ES-1000 y el ED-100 están disponibles como opciones que se adquieren de forma separada.

Conﬁguración del ES-1000

Para usar el ES-1000 para la calibración, es necesario en primer lugar conﬁgurarlo para su uso con la computadora. Para obtener los mejores resultados, también debe calibrar el ES-1000 mediante la tarjeta de calibración de punto blanco que se incluye en el instrumento.

Luz de Indicador

Apertura de muestra

Para obtener instrucciones completas acerca de la conﬁguración y la calibración del ES-1000, consulte la documentación que se suministra con el instrumento.

En la ilustración siguiente se muestran las diferentes partes del ES-1000.

Botón de Medida

2-19 Utilización de EFI Spectrometer ES-1000 y EFI Densitometer ED-100

Conﬁguración del ED-100

Para usar el ED-100 para la calibración, es necesario conﬁgurarlo en primer lugar para su uso con la computadora. Para obtener instrucciones completas acerca de la conﬁguración del ED-100, consulte la documentación que se suministra con el instrumento.

En la ilustración siguiente se muestran las diferentes partes del ED-100.

Luz de Indicador

Apertura de muestra (por debajo)

Botón de Medida

Calibración del Fiery con el ES-1000 o el ED-100

Puede utilizar ColorWise Pro Tools junto con el ES-1000 o el ED-100 para calibrar el Fiery.

PARA CALIBRAR EL FIERY MEDIANTE EL ES-1000 O EL ED–100

1. Inicie Calibrator.

Para obtener instrucciones acerca de cómo iniciar Calibrator, consulte la página 2-7.

2. Seleccione EFI Spectrometer ES-1000 o EFI Densitometer ED-100 como método de medida.

3. En el panel Compruebe los valores de impresión, seleccione el conjunto de calibración deseado.

Seleccione el conjunto de calibración adecuado para el tipo de papel que va a utilizar con más frecuencia.

2-20 Calibración del color

4. En el panel Genere la página de medidas, haga clic en Imprimir.

NOTA: Para que esta calibración se aplique, el conjunto de calibración debe estar

Aparece el cuadro de diálogo Opciones de impresión.

5. Seleccione el tipo de página, el tamaño de papel y la bandeja de entrada para la página de medidas y después haga clic en Imprimir.

En el menú Tipo de página, seleccione 34 ó 21 muestras ordenadas, o bien 34 ó 21 muestras al azar. Las muestras ordenadas se imprimen en la página siguiendo el orden de sus niveles de matiz y saturación. Las muestras al azar se imprimen en la página en orden aleatorio, para ayudar a compensar las variaciones de densidad de las diferentes áreas de la página.

En el menú Tamaño del papel, el menú seleccionará automáticamente Carta/A4 para 21 muestras u 11x17/A3 para 34 muestras.

En el menú Bandeja de entrada, especiﬁque el origen de papel.

6. Recupere la página de medidas de la copiadora/impresora.

2-21 Utilización de EFI Spectrometer ES-1000 y EFI Densitometer ED-100

7. Haga clic en Medida en el panel Obtenga las medidas.

8. Seleccione las opciones Chasquidos por muestra, Información por audio y Puerto,

Aparece el cuadro de diálogo Opciones de medida.

después haga clic en Iniciar.

El menú de tipo de página selecciona automáticamente el tipo de página de medidas que se imprimió en el paso 6.

Utilice los botones de ﬂecha que aparecen junto al campo Chasquidos por muestra para seleccionar el número de medidas que desea realizar para cada muestra de la página. Cuando se seleccionan varios chasquidos, se devuelve al Fiery el valor medio de todas las medidas tomadas para la muestra. Si se realizan varias medidas el resultado es más preciso, pero requiere más tiempo.

Seleccione la opción Información por audio si desea oír un tono de conﬁrmación cada vez que se graba una medida. Un solo tono indica que se ha realizado una medida correcta, dos tonos indican un error de medida. Si ha especiﬁcado varios chasquidos por muestra, el tono suena después de realizar la medida ﬁnal.

Si es necesario, seleccione el puerto COM adecuado para el ES-1000 o el ED-100 en el menú Puerto.

2-22 Calibración del color

9. Sitúe el ES-1000 o el ED-100 sobre la muestra especiﬁcada en la página de medidas,

Cuando se hace clic en Iniciar, aparece la ventana Medidas. Las indicaciones para medir las muestras aparecen en el área Estado.

asegurándose de centrar la abertura de muestreo sobre la muestra. Pulse en Medida para realizar la medida.

OTA: Para obtener una medida más precisa, sitúe varias hojas de papel normal debajo

de la Página de medidas, con el ﬁn de evitar que el instrumento lea los colores que se encuentren por debajo.

Si ha especiﬁcado varios chasquidos por muestra, continúe pulsando Medida para realizar el número de medidas requerido. Le recomendamos que mueva ligeramente el ES-1000 o el ED-100 después de cada medida mientras lo mantiene dentro del círculo de la muestra.

2-23 Utilización de EFI Spectrometer ES-1000 y EFI Densitometer ED-100

Cuando la muestra se ha medido correctamente, aparece una marca de veriﬁcación en la presentación preliminar de la muestra en la ventana Medidas. La ventana identiﬁca y resalta la siguiente muestra que debe medirse.

10. Repita el paso 9 para medir las siguientes muestras de la Página de medidas.

Para volver a realizar una medida, seleccione en primer lugar la presentación preliminar de la muestra deseada en la ventana Medidas. A continuación, mida la muestra en la página mediante el ES-1000 o el ED-100.

NOTA: Debe realizar las medidas en el orden indicado en la ventana Medidas y en la

página de medidas.

11. Cuando haya medido correctamente todas las muestras, haga clic en Aceptar.

12. Haga clic en Aplicar en la ventana de Calibrator para implementar el nuevo conjunto de calibración.

13. Haga clic en Aceptar en el cuadro de diálogo Información.

Así se completa el proceso de calibración del Fiery.

2-24 Calibración del color

EX12

Utilización de AutoCal y ColorCal

AutoCal y ColorCal permiten calibrar el Fiery sin tener que utilizar un espectrofotómetro o un densitómetro adicional. En su lugar, estos métodos utilizan el escáner incorporado en la copiadora para medir los valores de densidad de tóner.

Puede realizar la calibración con AutoCal y ColorCal desde ColorWise Pro Tools o desde el panel de control del Fiery. Para obtener información acerca de la resolución de problemas durante el procedimiento con AutoCal, consulte la Guía de administración

de trabajos.

NOTA: Para calibrar mediante AutoCal o ColorCal, necesitará la Lámina de escala de

grises de Kodak que se incluye en el paquete de materiales de cliente que se suministra con el Fiery.

Calibración con ColorWise Pro Tools y AutoCal o ColorCal

Cuando se ejecuta ColorCal desde ColorWise Pro Tools, tiene la opción de calibrar el escáner de la copiadora antes de calibrar el propio Fiery. Esta opción no está disponible para AutoCal.

PARA CALIBRAR CON COLORWISE PRO TOOLS Y AUTOCAL O COLORCAL

1. Inicie Calibrator.

Para obtener instrucciones acerca de cómo iniciar Calibrator, consulte la página 2-7.

2. En el panel Seleccione el método de medidas, seleccione AutoCal o ColorCal.

3. En el panel Compruebe los valores de impresión, seleccione el conjunto de calibración deseado.

Si aparece más de una opción, seleccione el conjunto de calibración adecuado para el tipo de papel que va a utilizar con más frecuencia.

NOTA: Para que esta calibración se aplique, el conjunto de calibración debe estar

asociado con uno o varios perﬁles de salida. El conjunto de calibración por omisión está siempre asociado al perﬁl de salida por omisión, por lo que no es necesario crear nuevas asociaciones.

2-25 Utilización de AutoCal y ColorCal

4. Haga clic en imprimir, en el panel Genere la página de medidas.

5. Seleccione la bandeja de entrada para la página de medidas y haga clic en Imprimir.

Aparece el cuadro de diálogo Opciones de impresión.

AutoCal

El tipo de página se deﬁne automáticamente como página de medidas de AutoCal o ColorCal. El tamaño de papel se deﬁne automáticamente como Carta/A4.

ColorCal

6. Recupere la página de medidas de la copiadora.

7. Haga clic en Medida en el panel Obtenga las medidas.

Si seleccionó el método AutoCal, continúe en el paso 11.

Si seleccionó el método ColorCal, aparece un mensaje de alerta, que le pregunta si desea calibrar el escáner de la copiadora.

8. Si utiliza ColorCal y desea calibrar el escáner, haga clic en Sí para el mensaje de alerta.

9. Seleccione la bandeja de entrada para la página de medidas del escáner y haga clic en Imprimir. Recupere la página de medidas del escáner de la copiadora.

2-26 Calibración del color

10. Sitúe la lámina de escala de grises, la lámina de escala de color y la página de medidas del escáner en las posiciones correctas del cristal de la copiadora para la calibración del escáner.

Sitúe la Escala de grises boca abajo en el cristal de la copiadora de forma que esté centrada con el borde superior de la página de medidas del escáner. Después, sitúe la lámina de escala de color cara abajo en el cristal de la copiadora, de forma que esté centrada por debajo de la lámina de escala de grises, manteniendo una distancia de 6,35 a 12,7 mm entre las dos láminas. Finalmente, sitúe la página de medidas del escáner cara abajo sobre las láminas.

Para realizar la calibración del escáner, haga clic en Continuar en el cuadro de diálogo que aparece.

Después de calibrar el escáner, aparece otro cuadro de diálogo que le pregunta si desea calibrar el Fiery.

11. Siga las indicaciones del cuadro de diálogo para situar la lámina de escala de grises y la página de medidas de AutoCal o ColorCal en el cristal de la copiadora. Haga clic en Continuar para realizar la calibración del Fiery.

AutoCal ColorCal

12. Haga clic en Aplicar en la ventana principal de Calibrator para implementar el nuevo conjunto de calibración.

13. Haga clic en Aceptar en el cuadro de diálogo Información.

2-27 Utilización de AutoCal y ColorCal

Así se completa el proceso de calibración.

Calibración desde el panel de control con AutoCal o ColorCal

EX12

Si se ha deﬁnido una contraseña de administrador, la necesitará para realizar la calibración desde el panel de control. Para obtener instrucciones acerca de la utilización del panel de control del Fiery, consulte la Guía de conﬁguración.

También es posible eliminar las medidas de calibración desde el Fiery. En general, no es necesario porque cualquier nueva calibración reemplaza a la anterior si se selecciona el mismo conjunto de calibración.

PARA UTILIZAR AUTOCAL O COLORCAL DESDE EL PANEL DE CONTROL

1. En la pantalla Libre, pulse Menú para entrar en el menú Funciones.

2. Mediante los botones de ﬂecha hacia arriba y hacia abajo y los botones de selección de línea, seleccione Calibración y después seleccione Conﬁg de calib.

Si se ha deﬁnido una contraseña en el Fiery, introdúzcala y pulse OK.

3. En Método de calibración, seleccione Estándar o Experta.

El modo experto añade la opción de imprimir una Página de comparación (consulte la página 2-9).

4. En Bandeja, seleccione el origen del papel para la página de muestras y pulse Aceptar.

Seleccione Carta/A4 en el panel de control del Fiery.

NOTA: Si imprime una página de medidas desde la bandeja de Alimentación manual,

debe cargar el papel adecuado en la bandeja y seleccionar el tamaño de papel correcto desde la pantalla táctil de la copiadora/impresora.

5. Seleccione Calibrar.

6. Seleccione el conjunto de calibración.

Puede seleccionar en la lista todos los conjuntos de calibración en el Fiery. Esta pantalla sólo aparece si hay más de un conjunto de calibración disponible.

2-28 Calibración del color

7. Cuando se le pregunte, seleccione Sí para imprimir la página de medidas.

8. Seleccione Sí en la pantalla Medir página.

9. Cuando se le indique en el panel de control, sitúe la Lámina de escala de grises Kodak

Esta página se compone de las muestras de color que se medirán mediante el escáner de la copiadora y que se comparan después con los valores del color de destino. Después de imprimir la página, aparece la pantalla Medir página.

boca abajo en la ventana de la copiadora.

Sitúe la lámina de forma que quede centrada a lo largo del borde superior de la página de medidas de AutoCal o ColorCal.

Sitúe boca abajo la lámina de escala de grises

Sitúe boca abajo la página de

medidas de color sobre la

lámina de escala de grises

10. Sitúe boca abajo la página de medidas de color sobre la lámina de escala de grises.

Sitúe la página en la esquina superior izquierda de la ventana de la copiadora/impresora. Deslice la lámina de escala de grises hacia el centro de la zona superior de la página de medidas de color. Asegúrese de que las medidas de la lámina de escala de grises no solape las muestras de color.

Cierre la tapa de cristal, teniendo cuidado para no mover la lámina de escala de grises ni la página de medidas.

11. En el panel de control, seleccione OK.

Los mensajes de estado muestran el progreso de la exploración y del cálculo de medidas.

12. Cuando se le pregunte si desea Imprimir página de comparación (sólo en el modo Experto) seleccione Sí para imprimir una previsualización de la calibración seleccionada.

Seleccione una lista de los perﬁles de salida que utilizan el mismo conjunto de calibración y pulse OK. Esta opción sólo aparece en la calibración del modo experto.

2-29 Utilización de AutoCal y ColorCal

13. Cuando se le pregunte si desea aplicar o sobrescribir la calibración, seleccione Sí.

14. Seleccione Sí para conﬁrmar.

Los mensajes de estado indican el estado del proceso. Cuando se completa la calibración, la pantalla del panel de control regresa al menú Funciones.

PARA ELIMINAR LA CALIBRACIÓN DESDE EL PANEL DE CONTROL

1. En el panel de control del Fiery, entre al menú Calibración como se describe en la

página 2-27.

2. Seleccione Eliminar calibración.

3. Cuando se le pregunte, veriﬁque que desea continuar sin eliminar la calibración.

Las medidas actuales se eliminan y se restaura la calibración por omisión.

3-1 Proﬁle Manager

Capítulo 3: ColorWise Pro Tools

Diseñado para proporcionarle un control ﬂexible de la impresión en color, ColorWise Pro Tools incluye las siguientes herramientas de administración del color:

• Calibrator (consulte el Capítulo 2)

• Color Editor

•Proﬁle Manager

•Spot On (sólo está disponible si tiene instalado Fiery Graphic Arts Package)

• Color Setup

Las versiones de ColorWise Pro Tools para computadoras Windows y Mac OS son básicamente iguales. Sus diferencias se indican en este capítulo. Las ventanas y los cuadros de diálogo que aparecen en las ilustraciones corresponden a las versiones de Windows. Para obtener más información acerca de la instalación y la conﬁguración de una conexión a ColorWise Pro Tools, consulte la Guía de instalación del software.

NOTA: Si no se establece la conexión al Fiery desde Command WorkStation, que

también permite el acceso a ColorWise Pro Tools, puede iniciar directamente ColorWise Pro Tools de forma independiente de Command WorkStation.

Proﬁle Manager

Proﬁle Manager permite administrar y editar los perﬁles ICC. En el caso del Fiery, estos perﬁles están repartidos en orígenes RGB, simulaciones y perﬁles de salida.

• Origen RGB: Contiene todos los perﬁles de monitor residentes del Fiery. Los perﬁles

de Origen RGB se utilizan para deﬁnir un espacio colorimétrico de origen para los colores RGB que se procesan en el Fiery.

3-2 ColorWise Pro Tools

NOTA: Si utiliza Photoshop 5.x ó 6.x, puede transferir al Fiery el perﬁl que corresponde

al espacio de trabajo seleccionado y determinar que sea el Perﬁl de origen RGB. Para obtener más información, consulte la Guía de referencia del color de Fiery.

• Simulación contiene perﬁles de impresora que se utilizan para simular otro

dispositivo en el Fiery.

• Salida contiene los perﬁles de copiadora/impresora que describen la

copiadora/impresora conectada. Para obtener más información acerca de los perﬁles de salida, consulte la página 1-12.

NOTA: El cambio de los perﬁles por omisión del Fiery afecta a todos los trabajos de todos

los usuarios. Es posible que desee limitar el número de personas autorizadas a usar ColorWise Pro Tools. Para ello, deﬁna una contraseña de administrador.

El Fiery incluye los perﬁles siguientes.

Origen RGB:

• sRGB (PC): El espacio colorimétrico de origen para un monitor genérico de

computadora Windows

• Apple estándar: El espacio colorimétrico de origen estándar para los monitores de

computadora Mac OS con versiones anteriores de ColorSync

• EFIRGB: El valor predeﬁnido por omisión para los Fiery

Simulación:

• SWOP-Coated: El estándar de imprenta para los EE.UU.

• Euroscale: El estándar de imprenta para Europa

• DIC: El estándar de imprenta para Japón

Además, junto con el Fiery se suministran uno o varios perﬁles de salida. Para obtener más información acerca de los perﬁles de salida, consulte la página 1-12.

3-3 Proﬁle Manager

Instalación de los perﬁles por omisión

Los perﬁles por omisión se aplican a todos los trabajos de impresión que se envían al Fiery, con independencia de si usted los redeﬁne por medio de las opciones de impresión. Por tanto, debe utilizar como perﬁles por omisión los que más utilice.

PARA ESPECIFICAR UN PERFIL POR OMISIÓN

1. Inicie ColorWise Pro Tools y haga clic en Proﬁle Manager.

Perﬁles de salida

En el lado izquierdo de la ventana principal de Proﬁle Manager se enumeran los perﬁles ICC del directorio por omisión de la computadora. En el lado derecho se enumeran los tres perﬁles del Fiery.

El icono de bloqueo ( ) que aparece a la izquierda de un nombre de perﬁl indica que los perﬁles no pueden eliminarse y que sólo pueden editarse si se guardan con otro nombre. Sólo pueden editarse los perﬁles de simulación y de salida.

Un icono pequeño a la izquierda del nombre de perﬁl indica el perﬁl por omisión para cada categoría (Origen RGB y Salida). Si designa un perﬁl diferente al perﬁl por omisión, el icono aparece junto al perﬁl designado. El icono que indica los perﬁles Origen RGB y Salida aparece como un destino ( ). El icono que se utiliza para indicar cuál es el perﬁl de simulación por omisión cambia de aspecto en función de si la opción Separación RGB tiene el valor Simulación ( ) o Salida ( ).

2. Seleccione el perﬁl que desea utilizar por omisión en cada tipo de perﬁl y haga clic en Valores perﬁl.

Cuadro de diálogo Valores perﬁl para Origen RGB (izquierda) y Simulación (derecha)

3-4 ColorWise Pro Tools

3. En el cuadro de diálogo Valores perﬁl, haga clic en Por omisión y haga clic en Aplicar.

4. Haga clic en Aceptar.

En la ventana principal de Proﬁle Manager, el icono de destino aparece junto al nuevo perﬁl por omisión que ha especiﬁcado.

5. Repita los pasos del 2 al 4 con cada tipo de perﬁl.

Si no se selecciona ningún valor por omisión en Origen RGB, la opción de impresión Origen RGB tiene el valor Ninguno. Si no se selecciona ningún perﬁl por omisión en Simulación, la opción de impresión Simulación CMYK tiene el valor Ninguno. Para obtener más información acerca de las opciones de impresión, consulte el Capítulo 1.

El perﬁl Salida siempre tiene un perﬁl por omisión. Puede cambiar el valor por omisión de Salida seleccionando el perﬁl predeﬁnido que desee como valor por omisión y haciendo clic en Valores perﬁl. También puede crear un nuevo valor por omisión con un nuevo nombre. Para ello, seleccione un perﬁl predeﬁnido y especiﬁque una opción de conjunto de calibración en el menú Usar conjunto de calibración y un nuevo nombre en el menú Descripción del perﬁl.

Transferencia de perﬁles

El Fiery se suministra con perﬁles por omisión. También puede transferir los perﬁles adicionales desde cualquier computadora conectada al Fiery.

3-5 Proﬁle Manager

PARA TRANSFERIR UN PERFIL

1. Inicie ColorWise Pro Tools y haga clic en Proﬁle Manager.

En el lado izquierdo de la ventana principal de Proﬁle Manager se enumeran los perﬁles ICC del directorio por omisión de la estación de trabajo.

• En Windows 9x/Me: Windows\System\Color

• En Windows NT 4.0: Winnt\System32\Color

• En Windows 2000: Winnt\System32\Spool\Drivers\Color

• En Windows XP: Windows\System32\Spool\Drivers\Color

• En Mac OS: el directorio por omisión es la Carpeta del Sistema: Preferencias:

Perﬁles ColorSync si utiliza ColorSync 2.0 y Carpeta del Sistema:Perﬁles ColorSync si utiliza ColorSync 2.5 o posteriores.

2. Si no aparece el perﬁl deseado, haga clic en Examinar para buscar en otro directorio. Busque el directorio que contiene el perﬁl que desea transferir y haga clic en Aceptar.

3. Cuando la lista de la ventana Proﬁle Manager contenga el perﬁl que desea transferir, selecciónelo.

Si el perﬁl es compatible con el Fiery, aparece una ﬂecha de color verde que indica que el perﬁl está disponible para su transferencia. En el caso de Simulación y Salida, sólo puede transferir perﬁles de dispositivos de salida. En el caso de Origen RGB, sólo puede transferir perﬁles de dispositivos de entrada.

NOTA: En las computadoras Windows, los perﬁles deben tener la extensión .icc o .icm

para que aparezcan en la lista. En las computadoras Mac OS, los perﬁles deben ser del tipo de archivo “perﬁl”.

La lista de la ventana Proﬁle Manager contiene todos los perﬁles ICC del directorio seleccionado en la computadora. Sin embargo, el hecho de que un perﬁl aparezca en la lista no signiﬁca necesariamente que pueda transferirlo al Fiery.

3-6 ColorWise Pro Tools

4. Haga clic en la ﬂecha para transferir el perﬁl y haga clic en Aceptar cuando termine la

Los perﬁles de simulación sólo deben ser perﬁles de aquellos dispositivos con los que desea que coincida el Fiery, en cuanto a sus características de salida en color. Los perﬁles de salida sólo deben ser perﬁles del dispositivo al que está conectado el Fiery. A pesar de que los perﬁles de impresora CMYK pueden transferirse como simulación o como salida, tenga en cuenta cómo se utilizarán. Si desea que las copias impresas con el Fiery se parezcan a los de otra impresora, transﬁera el perﬁl como perﬁl de simulación. Si dispone de un perﬁl personalizado para la copiadora/impresora a la que está conectado el Fiery, transﬁéralo como perﬁl de salida.

transferencia.

El nuevo perﬁl aparece ahora en la lista de perﬁles del lado derecho de la ventana principal de Proﬁle Manager.

En computadoras Mac OS, este perﬁl debe asociarse con uno de los nombres predeﬁnidos (de Origen-1 a Origen-10 en el caso de Origen RGB, de Simulación-1 a Simulación-10 en Simulación o de Salida-1 a Salida-10 en Salida) o seleccionarse como perﬁl por omisión antes de utilizarlo. En las computadoras Windows, todos los perﬁles pueden aparecer en el controlador de impresora por sus descripciones de perﬁl (consulte “Deﬁnición de perﬁles” en la página 3-8).

NOTA: Cuando se transﬁere un perﬁl de salida, éste hereda el destino de calibración del

actual perﬁl de salida por omisión.

Edición de perﬁles

Los perﬁles del Fiery pueden personalizarse para adaptarlos a sus necesidades concretas y a las características de la copiadora/impresora, por medio de Color Editor (directamente o a través de Proﬁle Manager). Para obtener más información acerca de la edición de perﬁles, consulte “Color Editor” en la página 3-12.

3-7 Proﬁle Manager

Administración de perﬁles

Proﬁle Manager permite hacer copias de seguridad de los perﬁles para asegurarse de que no se pierdan los perﬁles personalizados cuando se actualiza el software del Fiery. También puede descargar desde su estación de trabajo los perﬁles incorporados del Fiery, para utilizarlos con aplicaciones compatibles con ICC, por ejemplo Photoshop. Proﬁle Manager también permite eliminar los perﬁles que no desee conservar.

NOTA: Puede copiar y eliminar sólo los perﬁles que aparecen en la ventana principal

de Proﬁle Manager que no presentan el icono de bloqueo junto a ellos. Los perﬁles bloqueados no pueden eliminarse, pero la mayor parte de ellos puede incluirse en las copias de seguridad.

PARA REALIZAR COPIAS DE SEGURIDAD DE LOS PERFILES

1. Inicie ColorWise Pro Tools y haga clic en Proﬁle Manager.

2. Seleccione el perﬁl del Fiery que desea cargar.

La ﬂecha que aparece en el centro de la ventana Proﬁle Manager cambia al color verde y apunta hacia la izquierda, lo que indica que puede transferir el perﬁl.

3. Haga clic en la ﬂecha de color verde, especiﬁque un nombre y una ubicación para el perﬁl y haga clic en Guardar.

El nombre que se muestra será el nombre de archivo del perﬁl, pero la descripción del perﬁl será la que introdujo en el cuadro de diálogo Valores perﬁl.

NOTA: Cuando guarde el perﬁl en una computadora Windows, asegúrese de incluir la

extensión .icm. Si no incluye la extensión, aparecerán algunos cuadros de diálogo adicionales.

4. Haga clic en Aceptar cuando se le indique que el perﬁl se ha transferido correctamente.

Elimine los perﬁles necesarios para garantizar que ningún usuario utilice un perﬁl incorrecto y para liberar espacio de disco del Fiery (a pesar de que los perﬁles son pequeños y no requieren mucho espacio).

3-8 ColorWise Pro Tools

PARA ELIMINAR LOS PERFILES DEL DISCO DURO DEL FIERY

1. Inicie ColorWise Pro Tools y haga clic en Proﬁle Manager.

2. Seleccione el perﬁl que desea borrar y haga clic en Eliminar.

Aparece un cuadro de diálogo de advertencia que solicita que conﬁrme la eliminación.

NOTA: No puede eliminar los perﬁles predeﬁnidos, los que se estén usando como

perﬁles por omisión ni los que estén vinculados a cualquiera de los nombres predeﬁnidos personalizados, por ejemplo Simulación-1.

3. Haga clic en Sí para eliminar el perﬁl.

4. Para eliminar un perﬁl que está seleccionado como perﬁl por omisión o que está asociado a un nombre personalizado, haga clic en Valores perﬁl y desactive la opción de perﬁl por omisión.

Deﬁnición de perﬁles

En computadoras Mac OS, antes de poder aplicar cualquier perﬁl transferido o editado a un trabajo de impresión, el perﬁl debe vincularse a uno de los nombres predeﬁnidos personalizados. También puede seleccionar el perﬁl como perﬁl por omisión para todos los trabajos de impresión (consulte “Selección de perﬁles por omisión” en la

página 3-3). Existen diez nombres para los perﬁles personalizados (de Origen-1 a

Origen-10 en el caso de Origen RGB, de Simulación-1 a Simulación-10 en el caso de Simulación o de Salida-1 a Salida-10 en el caso de Salida).

En computadoras Windows, todos los perﬁles pueden aparecer en el controlador de impresora con sus nombres reales. Estos nombres ﬁjos se utilizan en el PPD, de forma que puede seleccionar los perﬁles para cada trabajo incluso si el controlador no tiene la capacidad de obtener una lista actualizada desde el servidor.

NOTA: Se utiliza un perﬁl de simulación personalizado para ilustrar este procedimiento.

Se aplican los mismos pasos para deﬁnir perﬁles de salida personalizados o transferidos.

3-9 Proﬁle Manager

PARA DEFINIR UN PERFIL

1. Inicie ColorWise Pro Tools y haga clic en Proﬁle Manager.

Perﬁl

personalizado

creado con

Color Edito

Como ejemplo, supongamos que DIC-nuevo es un perﬁl de simulación personalizado creado con Color Editor y, como tal, no aparece ninguna información para DIC-nuevo debajo del título “Mostrar en controlador como”.

2. Seleccione DIC-nuevo en la lista Simulación y haga clic en Valores perﬁl, o bien haga doble clic en DIC-nuevo.

3. Active la opción “Mostrar en controlador como”, seleccione uno de los nombres predeﬁnidos de simulación personalizada (de Simulación-1 a Simulación-10) en el menú y haga clic en Aplicar.

OTA: Seleccione un nombre que no esté ya vinculado a otra simulación. Si intenta

deﬁnir dos perﬁles con el mismo nombre, aparece un mensaje de error.

Para deﬁnir un perﬁl de salida, los nombres personalizados predeﬁnidos pueden ser de Salida-1 a Salida-10.

3-10 ColorWise Pro Tools

NOTA: A pesar de que no puede eliminar los perﬁles predeﬁnidos, puede usar el nombre

de uno de estos perﬁles como nombre del perﬁl editado, cuando se selecciona la opción “Mostrar en controlador como”. De esta forma, el perﬁl predeﬁnido se sustituye por su perﬁl.

Cuando seleccione Valores perﬁl para un perﬁl de salida, también aparece la opción Usar conjunto de calibración. Debe calibrar el Fiery con este conjunto de calibración para que esta opción tenga efecto. Si nunca ha obtenido las medidas para este conjunto de calibración, se utilizarán las medidas por omisión. Para obtener más información acerca de los conjuntos de calibración, consulte la página 2-3.

En Valores perﬁl, también puede cambiar las descripciones de todos los perﬁles que no estén bloqueados.

3-11 Proﬁle Manager

4. Haga clic en Aceptar.

DIC-nuevo aparece en

el controlador como

Simulación-1

En este momento, aparece Simulación-1 debajo de la columna “Mostrar en controlador como” de DIC-nuevo. Cuando se seleccione Simulación-1 en la opción Simulación CMYK del controlador de impresora, se aplicará la simulación DIC-nuevo al trabajo de impresión.

Si no deﬁne ningún perﬁl de simulación personalizado, el trabajo se imprimirá con la opción Perﬁl de simulación CMYK con el valor Ninguno. Si no deﬁne un perﬁl de Origen RGB o de Salida personalizados, se utiliza el perﬁl por omisión.

3-12 ColorWise Pro Tools

Color Editor

Color Editor permite personalizar los perﬁles de simulación y salida. Puede utilizar Color Editor haciendo clic directamente en su icono en la ventana principal de ColorWise Pro Tools, o indirectamente a través de Proﬁle Manager.

Edición de perﬁles

Color Editor permite crear perﬁles personalizados mediante la edición de perﬁles de simulación o de salida creados anteriormente y guardando los cambios en un nuevo perﬁl. Con Color Editor, puede hacer ajustes exactos en un perﬁl del Fiery para adaptarse a sus especiﬁcaciones concretas.

NOTA: No puede editar los perﬁles de origen, sino sólo los perﬁles de simulación y

de salida.

Color Editor tiene dos modos de edición para los perﬁles de salida.

• Personalizado: Para editar perﬁles de salida y guardar versiones personalizadas de los

mismos.

• % de densidad: Para ver el destino de calibración, que es uno de los componentes del

perﬁl de salida. Usted no puede hacer cambios en el destino de calibración a través de esta ventana, pero sí puede importar un nuevo destino (consulte la página 2-3).

Color Editor también dispone de varios modos de edición de simulaciones.

• Maestro: Para crear una simulación personalizada maestra que afectará a todos los

trabajos de impresión a los que se aplique, a no ser que exista una simulación vinculada a la combinación seleccionada de perﬁl de simulación, método de simulación y perﬁl de salida.

3-13 Color Editor

• Rápido, Completo (GCR de origen) o Completo (GCR de salida): Para crear

simulaciones personalizadas vinculadas. Las simulaciones vinculadas sólo afectan al trabajo de impresión si se seleccionan el perﬁl de simulación, el método de simulación y el perﬁl de salida correspondientes. Si selecciona un perﬁl de salida y un método de simulación para los que ha creado una simulación personalizada vinculada, la simulación se aplica automáticamente al trabajo. Si selecciona un método de simulación o un perﬁl de salida para el que no existe ninguna simulación personalizada vinculada, se aplica automáticamente la simulación maestra. Para obtener información detallada acerca de los métodos de simulación, consulte la

página 1-12.

NOTA: Si ha hecho algún cambio en una simulación maestra después de crear una

simulación vinculada, los cambios no se aplican a la simulación vinculada.

PARA EDITAR UN PERFIL DE SIMULACIÓN EN EL MODO MAESTRO

O UN PERFIL DE SALIDA EN EL MODO PERSONALIZADO

1. Inicie ColorWise Pro Tools y haga clic en Color Editor.

2. Seleccione Simulación o Salida en el menú Ver.

Con la opción Simulación se enumeran los perﬁles de simulación residentes en el Fiery. Por otro lado, la opción Salida enumera los perﬁles de salida residentes en el Fiery.

3. Seleccione el perﬁl que desea editar y haga clic en Seleccionar.

También puede abrir Proﬁle Manager, seleccionar un perﬁl y hacer clic en Editar.

3-14 ColorWise Pro Tools

4. En el caso de los perﬁles de simulación, seleccione Maestro en el menú Modo Edición. En el caso de los perﬁles de salida, seleccione Personalizado en el menú Modo Edición

(para obtener instrucciones para la utilización del modo Rápido, Completo (GCR de origen) o Completo (GCR de salida), consulte la página 3-18).

Puede utilizar este cuadro de diálogo para ver o editar los perﬁles. El gráﬁco permite ver y manipular los valores de salida de colores.

NOTA: Cuando se edita un perﬁl de salida en el modo personalizado, el botón Importar

de la parte inferior de la ventana Color Editor permite importar un archivo de destino de calibración (.trg) creado en otro Fiery con una versión anterior de ColorWise. La versión actual de ColorWise no permite guardar un destino de forma separada, si no que guarda el destino junto con un perﬁl de salida.

3-15 Color Editor

5. Seleccione los colores que desea editar, mediante la activación y desactivación de los colores.

El icono de ojo que aparece a la izquierda de cada color indica si los colores están visibles en el gráﬁco y si por tanto se verán afectados por los cambios que haga en los controles de curvas, brillo y ganancia de punto. Puede ver y editar los cuatro colores (cian, magenta, amarillo y negro) en conjunto, o bien cualquier combinación de los mismos. Trabaje sólo con uno o dos colores cada vez para hacer ajustes con más exactitud. Para desactivar un color, haga clic en su icono de ojo. En el ejemplo siguiente, los colores cian y magenta están visibles y pueden editarse.

6. Para ajustar la ganancia de punto y simular la salida de la imprenta, haga clic en Ganancia punto.

Puede seleccionar el estándar de América del norte o de Europa. Use los controles de deslizamiento para seleccionar la ganancia de punto:

•El rango de valores para América del norte, con una entrada del 50%, son del 0% al

50% de ganancia de salida.

•El rango de valores para Europa, con una entrada del 40%, son del 0% al 59% de

ganancia de salida. El rango de valores para Europa, con una entrada del 80%, son del 0% al 20% de ganancia de salida.

Las curvas que tienen esta forma hacen que el color sea más claro, al reducir la densidad de los medios tonos.

3-16 ColorWise Pro Tools

Si utiliza valores de ganancia de punto, aplique los valores desde un principio, para que las curvas se separen de sus posiciones de línea recta. A continuación, haga los cambios necesarios en las nuevas curvas. Cuando se ajustan los valores de ganancia de punto, se eliminan todos los puntos que contiene la curva. Aparece un cuadro de diálogo de advertencia que permite cancelar los valores de ganancia de punto antes de que se apliquen.

7. Utilice los botones de signo más y menos para ajustar el brillo.

Los cambios de brillo se reﬂejan en las curvas mostradas.

8. Para ajustar las curvas directamente, puede hacer clic en los puntos de una curva y arrastrarlos, o bien introducir números en los cuadros de entrada y salida.

El gráﬁco representa una correspondencia entre el porcentaje de entrada y el de salida (estos porcentajes se reﬁeren al tamaño de los puntos de medios tonos de CMYK). Aparece la curva seleccionada y sus puntos aparecen marcados para que pueda ajustarlos.

Las curvas que tienen esta forma hacen que el color sea más oscuro, al aumentar la densidad de los medios tonos.

Las curvas que tienen esta forma aumentan el contraste.

3-17 Color Editor

9. En el caso de los perﬁles de salida, puede establecer las densidades máximas de los

10. Cuando haya terminado, haga clic en Guardar e introduzca un nombre para el nuevo

NOTA: Sólo debe ajustar los puntos de esta forma después de introducir los valores de

ganancia de punto y brillo.

Para una mayor precisión, puede escribir los porcentajes en los cuadros Entrada y Salida o utilizar las teclas de ﬂecha del teclado para ajustar la curva. Para usar las teclas de ﬂecha, debe hacer clic en primer lugar en la curva para establecer un punto de anclaje que se utiliza como referencia.

canales C, M, A y N.

Puede introducir las densidades máximas (denominadas D-Max) de cada uno de los colores en los perﬁles que admiten ajustes de densidad. Los valores D-Max no están disponibles cuando se editan perﬁles de simulación en el modo Maestro.

perﬁl.

El nuevo perﬁl personalizado se guarda en el Fiery con un nuevo nombre. Si edita uno de los destinos de imprenta estándar (por ejemplo, SWOP-Coated, DIC o Euroscale), es posible que desee incluir el nombre original como parte del nuevo nombre de destino, por ejemplo DIC-nuevo, para que resulte más fácil recordar el origen del nuevo destino.

NOTA: Los perﬁles predeﬁnidos por omisión están bloqueados y deben guardarse con un

nuevo nombre.

En computadoras Mac OS, los perﬁles personalizados deben vincularse a uno de los 10 nombres predeﬁnidos de perﬁl personalizado (de Simulación-1 a Simulación-10 en el caso de las simulaciones y de Salida-1 a Salida-10 en el caso de las salidas) para poder utilizarlos desde el controlador de impresora. Puede crear tantos perﬁles personalizados como desee, pero sólo un máximo de 10 estarán disponibles a través del controlador de impresora en un momento determinado. Para obtener más información acerca de la vinculación de perﬁles personalizados a los nombres predeﬁnidos para perﬁles personalizados, consulte “Deﬁnición de perﬁles” en la página 3-8. Si está utilizando el controlador de impresora para Windows, los perﬁles personalizados aparecerán en la ventana del controlador sin asociarse con un nombre de perﬁl predeﬁnido.

3-18 ColorWise Pro Tools

Si selecciona un perﬁl personalizado como opción por omisión, puede utilizarlo a través del controlador de impresión sin vincularlo a uno de los nombres predeﬁnidos personalizados. Simplemente seleccione “Por Omisión de la Impresora” en el controlador de la impresora.

PARA EDITAR UNA SIMULACIÓN EN EL MODO RÁPIDO, COMPLETO (GCR DE ORIGEN) O COMPLETO (GCR DE SALIDA)

1. Inicie ColorWise Pro Tools y haga clic en Color Editor.

2. Seleccione Simulación en el menú Ver, seleccione el perﬁl de simulación que desea editar y haga clic en Seleccionar.

OTA: También puede abrir Proﬁle Manager, seleccionar un perﬁl de simulación y

hacer clic en Editar.

3. Seleccione Rápido, Completo (GCR de origen) o Completo (GCR de salida) en el menú Modo Edición y seleccione en el menú “Vincular a” el perﬁl de salida al que desea vincular la simulación editada.

La simulación editada estará vinculada al perﬁl de salida que seleccione en el menú “Vincular a”.

3-19 Color Editor

4. Edite y guarde la simulación como se describe en los pasos del 5 al 10 del

NOTA: Cuando se edita un perﬁl de simulación en el modo Rápido, el botón Importar

de la parte inferior de la ventana Color Editor permite importar una simulación de tipo Rápido creada en otro Fiery con una versión anterior de ColorWise. La versión actual de ColorWise no permite guardar simulaciones personalizadas de tipo Rápido o Completo de forma independiente, sino que las guarda como componentes del mismo perﬁl.

procedimiento que comienza en la página 3-15.

Para que esta nueva simulación se aplique automáticamente a un trabajo de impresión, los valores de Simulación CMYK, Método de simulación y Perﬁl de salida deben ser los mismos que los utilizados cuando editó el perﬁl. Si el valor de Método de simulación es distinto o selecciona otro perﬁl de salida, se aplica la simulación maestra.

NOTA: Los perﬁles de simulación pueden disponer de un perﬁl maestro personalizado y

uno o varios vínculos personalizados. Se permite un máximo de tres vínculos (el modo Rápido y los dos modos de tipo Completo) para cada perﬁl de salida del sistema (en la opción Perﬁl de simulación CMYK del controlador de impresora, recuerde que si selecciona un perﬁl personalizado para el que el porcentaje de tinta de salida es mayor de 0, la opción Utilizar Archivo maestro no tendrá ningún efecto).

Cómo deshacer las ediciones de la simulación

Puede deshacer los cambios realizados en las simulaciones (tanto en simulaciones maestras como vinculadas) de las maneras siguientes:

•Si aún no ha guardado los cambios, haga clic en Hecho en la barra de menús de

Color Editor y no guarde los cambios.

•Si ha guardado los cambios con un nuevo nombre de simulación y desea eliminar

todos los cambios realizados en la simulación (en los modos Maestro, Rápido y Completo), consulte la página 3-8.

3-20 ColorWise Pro Tools

Corrección del balance de grises

EX12

La función AutoGray permite utilizar el escáner incorporado en la copiadora como un dispositivo de medida para corregir el balance de grises de los perﬁles de salida. El balance de grises se reﬁere a la calidad de los tonos de gris neutro de un perﬁl. En muchos casos, los tonos de gris contienen un tono de color azulado o rojizo. AutoGray ayuda a devolver a estos tonos sus grises neutros.

PARA CORREGIR EL BALANCE DE GRISES DE UN PERFIL DE SALIDA

1. Inicie ColorWise Pro Tools y haga clic en Color Editor.

2. Seleccione Salida en el menú Ver.

3. Seleccione el perﬁl que desea editar y haga clic en Seleccionar.

También puede abrir Proﬁle Manager, seleccionar un perﬁl y hacer clic en Editar.

4. Seleccione Personalizado en el menú Modo Edición.

5. Haga clic en AutoGray.

3-21 Color Editor

6. En el cuadro de diálogo Opciones de impresión que aparece, seleccione la bandeja de

7. Haga clic en Aceptar para conﬁrmar la impresión de la página de medidas.

entrada que desea utilizar para la página de medidas y haga clic en Imprimir.

El valor de Tipo de página cambia automáticamente a Página de medidas de AutoGray.

El valor de Tamaño de papel cambia automáticamente a Carta/A4.

8. Recupere la página de la copiadora/impresora.

Aparece el cuadro de diálogo AutoGray.

9. Siga las indicaciones del cuadro de diálogo para situar la lámina de escala de grises y la página de medidas de AutoGray en el cristal de la copiadora y haga clic en Continuar.

Aparece un mensaje que muestra el avance del ajuste del balance de grises.

10. Cuando el ajuste se haya completado, haga clic en Aceptar.

Color Editor muestra la curva del perﬁl de salida ajustado.

3-22 ColorWise Pro Tools

Comprobación de perﬁles editados

Puede ver un ejemplo impreso del perﬁl antes de guardarlo en el Fiery mediante la impresión de una de las opciones siguientes:

• La página Comparación, que se incluye con ColorWise Pro Tools y que muestra una

comparación de imágenes y muestras coloreadas, con y sin los cambios

•Un archivo CALIB.PS deﬁnido por el usuario y almacenado en la cola En espera

Usted puede crear una página de comparación personalizada, guardarla en un archivo PostScript o EPS denominado CALIB.PS y enviarla a la cola En espera del Fiery desde la aplicación, o transferirla a la cola En espera por medio de Fiery Downloader (consulte la página 2-9).

PARA COMPROBAR UN PERFIL

1. Haga clic en Prueba imp en la ventana de Color Editor.

2. Seleccione la página que desea imprimir, especiﬁque el tamaño de papel (sólo para la página de comparación) y una bandeja de entrada y haga clic en Imprimir.

Para la página de comparación, seleccione el tamaño de papel (Carta/A4 o 11x 17/A3) en el menú Tamaño papel. En el menú Bandeja de entrada, especiﬁque el origen de papel.

3-23 Utilización de Spot On (opción Fiery Graphic Arts Package)

Utilización de Spot On (opción Fiery Graphic Arts Package)

La opción Coincidencia de colores planos de ColorWise correlaciona manualmente los colores planos con sus mejores equivalentes CMYK, de forma que los colores planos puedan simularse utilizando el tóner CMYK de la copiadora/impresora. Sin embargo, es posible que desee ajustar las equivalencias de CMYK por omisión para conseguir una mayor correspondencia con sus condiciones de impresión especíﬁcas.

Spot On permite ajustar y administrar las listas de colores planos con sus equivalentes CMYK. Las listas en las que se correlacionan los colores planos y los valores de CMYK se conocen como Diccionarios de colores planos. Spot On permite mantener varios Diccionarios de colores planos, uno por cada perﬁl de salida en el Fiery.

NOTA: Para poder utilizar las equivalencias CMYK de colores Spot On, debe activar la

opción Coincidencia de colores planos (consulte la página 1-16).

Inicio de Spot On

Puede iniciar Spot On desde ColorWise Pro Tools.

Para utilizar Spot On, debe especiﬁcar en primer lugar el perﬁl de salida asociado al Diccionario de colores planos que desea editar. Sin embargo, puede cambiar a otro perﬁl de salida diferente en cualquier momento mientras utiliza Spot On.

NOTA: El Fiery sólo permite una conexión de usuario a través de Spot On a la vez.

3-24 ColorWise Pro Tools

PARA INICIAR SPOT ON

1. Inicie ColorWise Pro Tools y haga clic en Spot On.

Aparece el cuadro de diálogo Seleccionar perﬁl de salida.

Nombres de los perﬁles de salida

2. Seleccione el perﬁl de salida deseado y haga clic en Aceptar.

Aparece la ventana principal de Spot On. Los valores CMYK que aparecen en la ventana se calculan en relación con el perﬁl especiﬁcado.

3-25 Utilización de Spot On (opción Fiery Graphic Arts Package)

Utilización de la ventana principal de Spot On

La ventana principal de Spot On muestra una lista de grupos de colores que representan las bibliotecas de colores planos del Fiery. Los iconos de herramientas que permiten trabajar con el color aparecen en la parte superior de la ventana.

Cortar

Transferir

Cargar

Guardar

Grupo de color personalizado

Grupo de color por omisión

Copiar

Pegar

Arriba

Abajo

Imprimir

Cerrar todo

Por omisión, el Fiery incluye varias bibliotecas PANTONE junto a la biblioteca del Sistema. Las bibliotecas DIC, HKS y TOYO están disponibles como parte de la opción Fiery Graphic Arts Package. Estas bibliotecas de fábrica por omisión aparecen marcadas con el icono de grupo por omisión ( ).

También puede añadir grupos de colores o colores personalizados a la ventana Spot On (consulte la página 3-28). Los grupos que añada aparecen marcados con el icono de grupo personalizado ( ). Puede abrir tanto los grupos por omisión como los personalizados para ver los colores que contienen.

3-26 ColorWise Pro Tools

PARA ABRIR Y CERRAR UN GRUPO DE COLORES

1. Para abrir un grupo de colores, haga clic en el icono que aparece a la izquierda del nombre del grupo.

También puede abrir un grupo haciendo doble clic en el área vacía que aparece a la derecha del nombre del grupo.

Cuando se abre un grupo, se muestran todos los colores del grupo y el icono del grupo cambia de apariencia.

2. Para cerrar un grupo de colores, haga clic en el icono que aparece a la izquierda del nombre de grupo o haga doble clic en el área vacía que aparece a la derecha del nombre.

3. Para cerrar todos los grupos de colores de la lista, seleccione Cerrar todo en el menú Editar.

También puede cerrar todos los grupos de colores haciendo clic en el icono Cerrar todos que aparece sobre la lista de colores.

3-27 Utilización de Spot On (opción Fiery Graphic Arts Package)

Utilización de colores existentes

Con Spot On, puede ver y administrar los grupos de colores que ya existen en el Fiery. También puede buscar un color en concreto de la lista de Spot On.

Los grupos de colores de la ventana Spot On aparecen en orden de prioridad. La mayor prioridad se da a los grupos de colores de la parte superior de la lista. Por ejemplo, si dos colores de dos grupos de colores diferentes tienen el mismo nombre, el Fiery utiliza al color del grupo más alto y descarta el otro. Al administrar la prioridad de colores de esta forma, puede mantener distintas variantes de CMYK para el mismo color plano.

PARA CAMBIAR EL ORDEN DE PRIORIDAD DE LOS COLORES

1. Para cambiar el orden de un grupo de colores completo, seleccione el grupo de colores que desee.

Para cambiar el orden de colores concretos, seleccione el color deseado.

Los colores planos concretos se marcan con iconos de color circulares.

2. Para mover la selección hacia arriba o hacia abajo en la lista, haga clic en el icono Arriba o Abajo de la barra de herramientas.

3. Para pegar la selección en una ubicación diferente de la lista, haga clic en el icono Cortar o Pegar de la barra de herramientas.

OTA: La operación Cortar sólo está disponible para los colores personalizados.

3-28 ColorWise Pro Tools

4. Haga clic en el lugar de la lista en el que desea pegar la selección cortada o pegada y haga clic en el icono Pegar de la barra de herramientas.

Al pegar un grupo de colores o un color por omisión, es posible que aparezca un mensaje de advertencia que le pide que cambie el nombre de la selección. Utilice los menús para seleccionar el preﬁjo y el suﬁjo que desea utilizar en el nuevo nombre y haga clic en Aceptar. La selección que ha pegado se convierte en un grupo de colores o un color personalizado con el nombre especiﬁcado.

PARA BUSCAR UN COLOR ESPECÍFICO

1. Seleccione Buscar en el menú Editar.

Aparece el cuadro de diálogo Buscar.

2. Introduzca el nombre del color que desea buscar y haga clic en Aceptar.

Spot On busca el color especiﬁcado, comenzando por la parte superior de la lista de colores. El color encontrado aparece seleccionado en la lista de colores.

3. Para buscar más colores basándose en el mismo criterio de búsqueda, seleccione Buscar de nuevo en el menú Editar.

Creación de colores personalizados

Spot On proporciona varios grupos de colores por omisión, como por ejemplo, PANTONE y DIC, en la lista de colores. Puede añadir sus propios colores planos y grupos personalizados a la lista.

3-29 Utilización de Spot On (opción Fiery Graphic Arts Package)

PARA AÑADIR UN NUEVO COLOR O GRUPO DE COLORES

1. Seleccione la línea de la lista del grupo o del color en la que desee añadir.

2. Seleccione Nuevo grupo en el menú Editar para insertar un nuevo grupo o seleccione Nuevo color para insertar un nuevo color.

Aparece una nueva entrada para el grupo de colores o el color con el nombre “Sin título”.

PARA CAMBIAR EL NOMBRE DE UN COLOR O GRUPO DE COLORES

PERSONALIZADO

1. Seleccione el Nombre del color o el color especíﬁco que desee editar.

2. Escriba el nuevo nombre, exactamente como aparece en los documentos del trabajo de impresión, incluidos los caracteres en mayúsculas y minúsculas y los espacios, como sea necesario.

OTA: No es posible cambiar el nombre de los grupos o colores por omisión

(por ejemplo, PANTONE).

3-30 ColorWise Pro Tools

Transferencia de grupos de colores personalizados

Puede transferir los grupos de colores personalizados desde su computadora al Fiery. Los grupos transferidos se añaden como grupos personalizados a la lista de colores de Spot On y se habilitan inmediatamente para su uso con el Fiery.

PARA TRANSFERIR GRUPOS DE COLORES PERSONALIZADOS

1. Seleccione la línea de la lista de colores en la que desea añadir el grupo transferido.

2. Seleccione Transferir en el menú Archivo.

Aparece el cuadro de diálogo Seleccionar archivo.

3. Busque y seleccione el grupo de colores deseado y haga clic en Abrir.

El grupo transferido se añade a la ubicación especiﬁcada en la lista de Spot On. Si no especiﬁcó ninguna ubicación, el grupo se añade al principio de la lista.

Si el grupo que ha transferido tiene el mismo nombre que un grupo que ya existe en la lista, se le pide que cambie el nombre del grupo transferido.

3-31 Utilización de Spot On (opción Fiery Graphic Arts Package)

Carga de grupos de colores personalizados

Puede cargar los grupos de colores personalizados desde el Fiery a su computadora como archivos ICC. La función de carga permite compartir un grupo mediante la creación de una copia local que puede transferirse a otro Fiery.

Debe guardarse un grupo de colores en el Fiery para poder cargarlo en su computadora. Para cargar un grupo por omisión de fábrica, en primer lugar copie y pegue el grupo como un nuevo grupo personalizado. Después puede cargar el grupo como desee.

PARA CARGAR GRUPOS DE COLORES PERSONALIZADOS

1. Seleccione el nombre del grupo de colores que desee cargar.

2. Seleccione Cargar en el menú Archivo.

Aparece el cuadro de diálogo Guardar como.

3. Busque la ubicación en la que desea guardar el archivo, asigne un nombre al archivo y después haga clic en Guardar.

3-32 ColorWise Pro Tools

Edición de los valores de color

La búsqueda de colores planos lleva a las equivalencias exactas de tóner CMYK requeridas para simular el color plano deseado en la copiadora/impresora. Si un color plano creado anteriormente no se imprime de la forma deseada, puede modiﬁcar los valores de color en función de sus necesidades, hasta conseguir el resultado previsto. Comenzando con un color aproximado, puede ajustar el matiz, la saturación y el brillo del color hasta conseguir una coincidencia que le satisfaga.

PARA CONSEGUIR UN COLOR MEDIANTE LA BÚSQUEDA COLORES PLANOS

1. Seleccione un icono de color de un grupo de colores y seleccione Búsqueda de colores en el menú Editar.

Aparece la ventana Búsqueda de colores de Spot On. También puede ver esta ventana haciendo doble clic en un icono de color de la lista de colores.

El color actual aparece en la muestra central de la ventana.

Muestra central

Xerox DocuColor 5252 Color Guide [es]

Specifications and Main Features

Frequently Asked Questions

User Manual

Acerca de la documentación

Introducción

Acerca de este manual

Características principales de ColorWise

Gestión de color del Fiery

Combinar separaciones

Estilos de reproducción

Separación RGB

Método de simulación CMYK

Sobreimpresión con negro

Coincidencia de colores planos

Descripción general de la calibración

Conceptos básicos acerca de la calibración

Cómo funciona la calibración

Comprobación del estado de la calibración

Utilización de Calibrator

Inicio de Calibrator

Modo Experto

Restablecimiento de las medidas de calibración por omisión

Calibración del Fiery con el DTP41

Calibración del Fiery con el DTP32

Calibración del Fiery con el ES-1000 o el ED-100

Utilización de AutoCal y ColorCal

Calibración desde el panel de control con AutoCal o ColorCal

Color Editor

Cómo deshacer las ediciones de la simulación

Corrección del balance de grises

Utilización de Spot On (opción Fiery Graphic Arts Package)

Inicio de Spot On

Utilización de la ventana principal de Spot On

Utilización de colores existentes

Creación de colores personalizados

Transferencia de grupos de colores personalizados

Carga de grupos de colores personalizados

Edición de los valores de color
