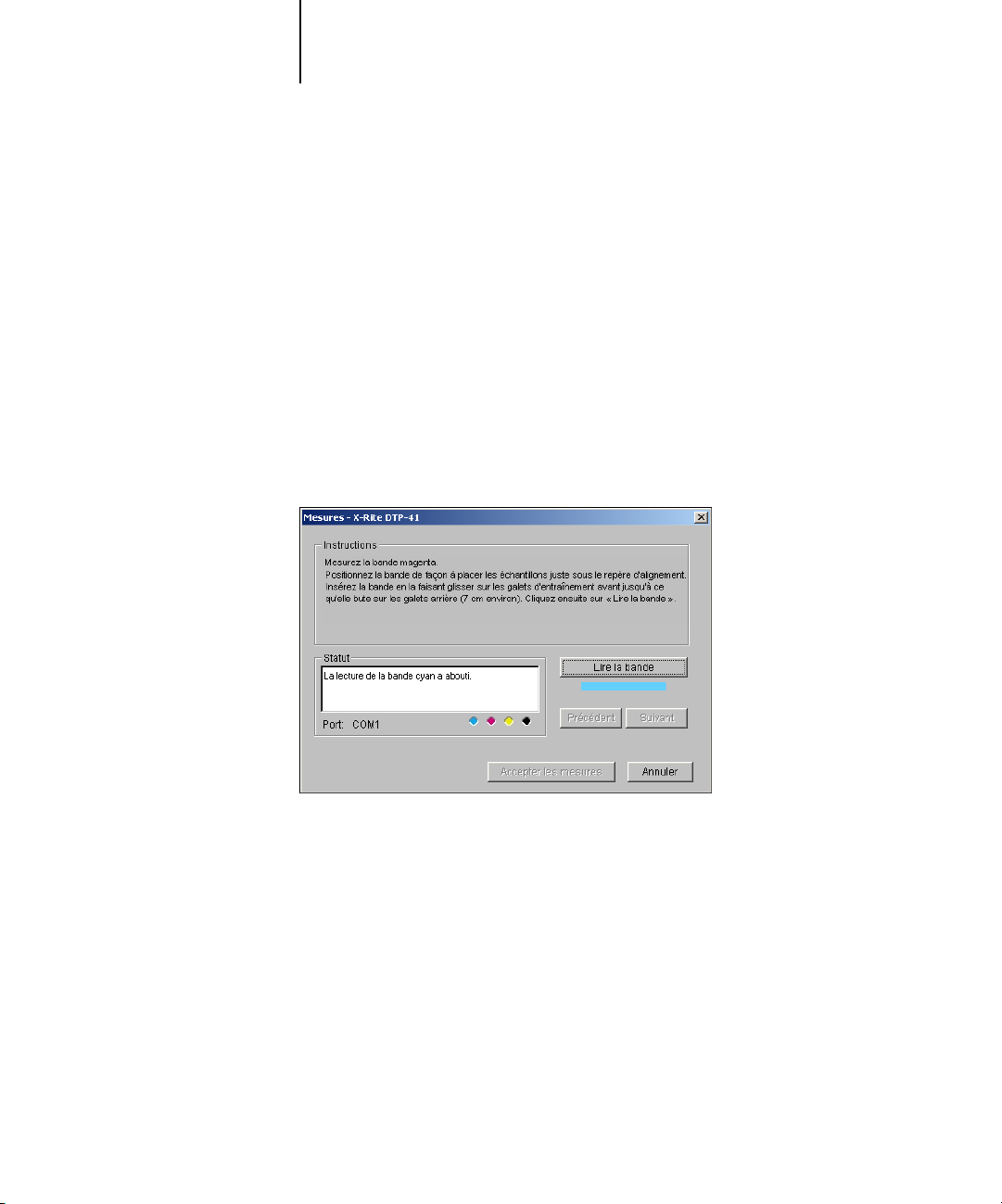

Calibrage du Fiery avec le DTP41 2-10

Calibrage du Fiery avec le DTP32 2-14

Utilisation du spectrophotomètre EFI ES-1000 et du densitomètre EFI ED-100

Conﬁguration de l’ES-1000 2-16

Conﬁguration de l’ED-100 2-17

Calibrage du Fiery avec l’ES-1000 ou l’ED-100 2-18

Utilisation d’AutoCal et de ColorCal

Calibrage avec ColorWise Pro Tools et AutoCal ou ColorCal 2-22

Calibrage à partir du panneau de commande avec AutoCal ou ColorCal 2-25

Chapitre 3 : ColorWise Pro Tools

Proﬁle Manager

Déﬁnition des proﬁls par défaut 3-3

Téléchargement des proﬁls 3-5

Modiﬁcation des proﬁls 3-7

Gestion des proﬁls 3-7

Déﬁnition d’un proﬁl 3-8

2-6

2-16

2-22

3-2

Color Editor

Modiﬁcation des proﬁls 3-11

Annulation de modiﬁcations de simulations 3-18

Correction de la balance des gris 3-18

Vériﬁcation des proﬁls modiﬁés 3-21

Utilisation de Spot On (option Fiery Graphic Arts Package)

Démarrage de Spot On 3-22

Utilisation de la fenêtre principale de Spot On 3-23

Travailler avec les couleurs existantes 3-25

Création de couleurs personnalisées 3-26

3-11

3-22

ix Table des matières

Téléchargement de groupes de couleurs personnalisées 3-28 Téléchargement vers le poste de travail de groupes de couleurs personnalisées 3-29

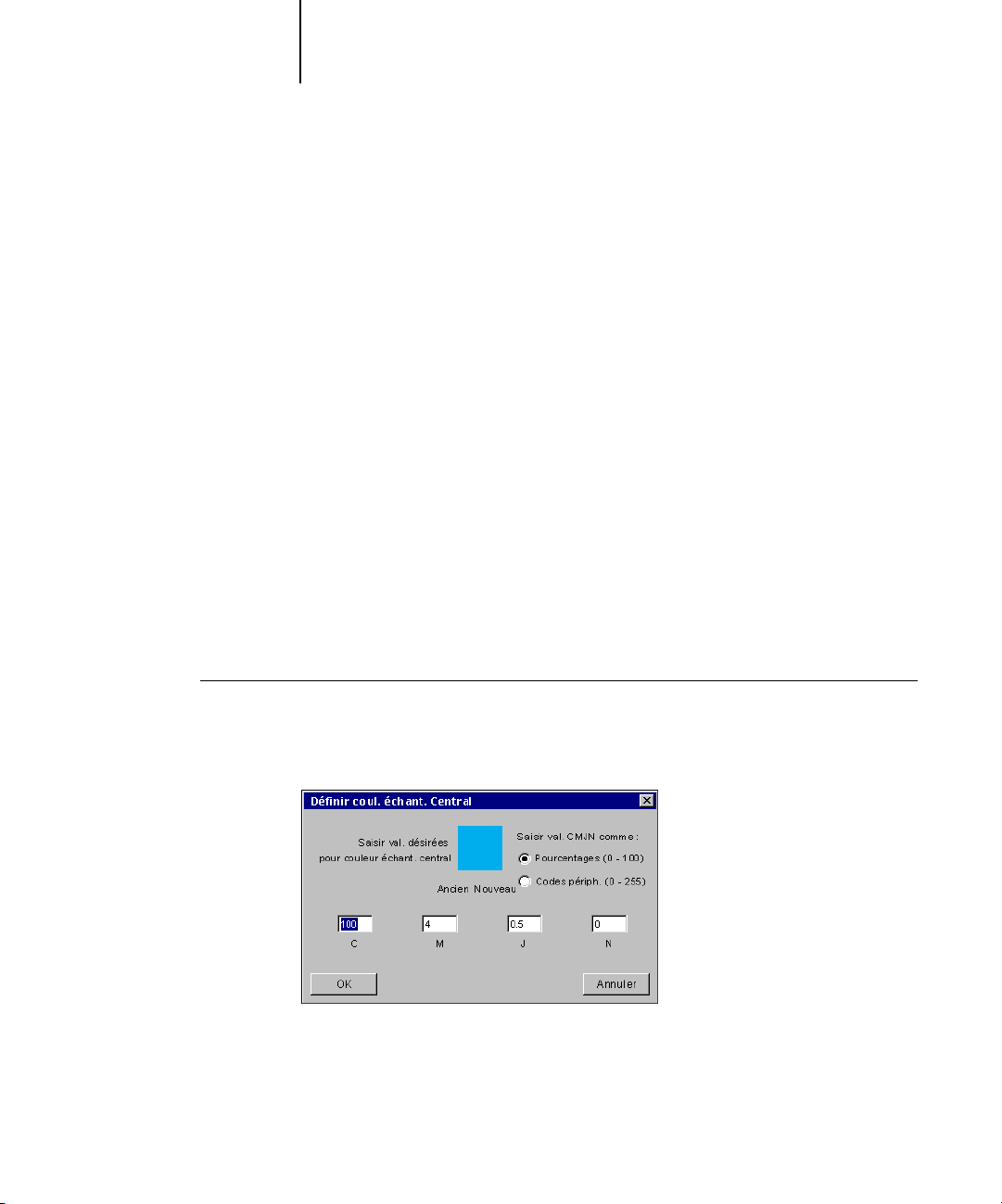

Modiﬁcation des valeurs chromatiques 3-30 Utilisation d’un instrument de mesure pour déﬁnir les couleurs 3-34

Enregistrement des modiﬁcations et fermeture de Spot On 3-36

Color Setup

Déﬁnition des options par défaut de ColorWise 3-36

Annexe A : Instruments de mesures des couleurs

Utilisation du spectrophotomètre X-Rite DTP41

Conﬁguration du DTP41 A-1

Calibrage du DTP41 A-5

Utilisation du densitomètre X-Rite DTP32

Conﬁguration du DTP32 A-8

Calibrage du DTP32 A-11

Annexe B : Importation des mesures de densité

Format de ﬁchier Simple ASCII (SAIFF)

Exemple de densité 1D Status T pour une page de 34 échantillons d’EFI B-2

Exemple de densité 1D Status T pour une page de 21 échantillons d’EFI B-3

Exemple de densité 1D Status T pour une page quelconque B-3

Glossary

3-36

A-1

A-8

B-1

Index

xi A propos de ce manuel

Introduction

EX12

EX2000d

Ce chapitre explique comment gérer les sorties couleur sur le Fiery EX12/EX2000d Color Server™ et donne des informations sur le calibrage et les proﬁls couleur.

Ce manuel fait partie d’une documentation qui comprend plusieurs ouvrages destinés aux utilisateurs et aux administrateurs système. Ces ouvrages devraient être en votre possession. Consultez-les pour avoir une description complète de votre Fiery EX12/EX2000d Color Server.

EMARQUE

Server. Le terme « copieur/imprimante » désigne le périphérique pris en charge par le Fiery. Dans les illustrations de ce manuel, le terme « Aero » désigne le Fiery.

Cette icône indique des informations qui s’appliquent uniquement au Fiery EX12.

Cette icône indique des informations qui s’appliquent uniquement au Fiery EX2000d.

Dans ce manuel, le terme « Fiery » désigne le Fiery EX12/EX2000d Color

A propos de ce manuel

Ce manuel est organisé de manière à vous fournir des informations importantes sur la gestion des sorties couleur sur votre Fiery.

• Le chapitre 1 décrit les options d’impression du Fiery et explique comment obtenir des résultats couleur optimaux.

• Le chapitre 2 couvre les différents méthodes de calibrage du Fiery.

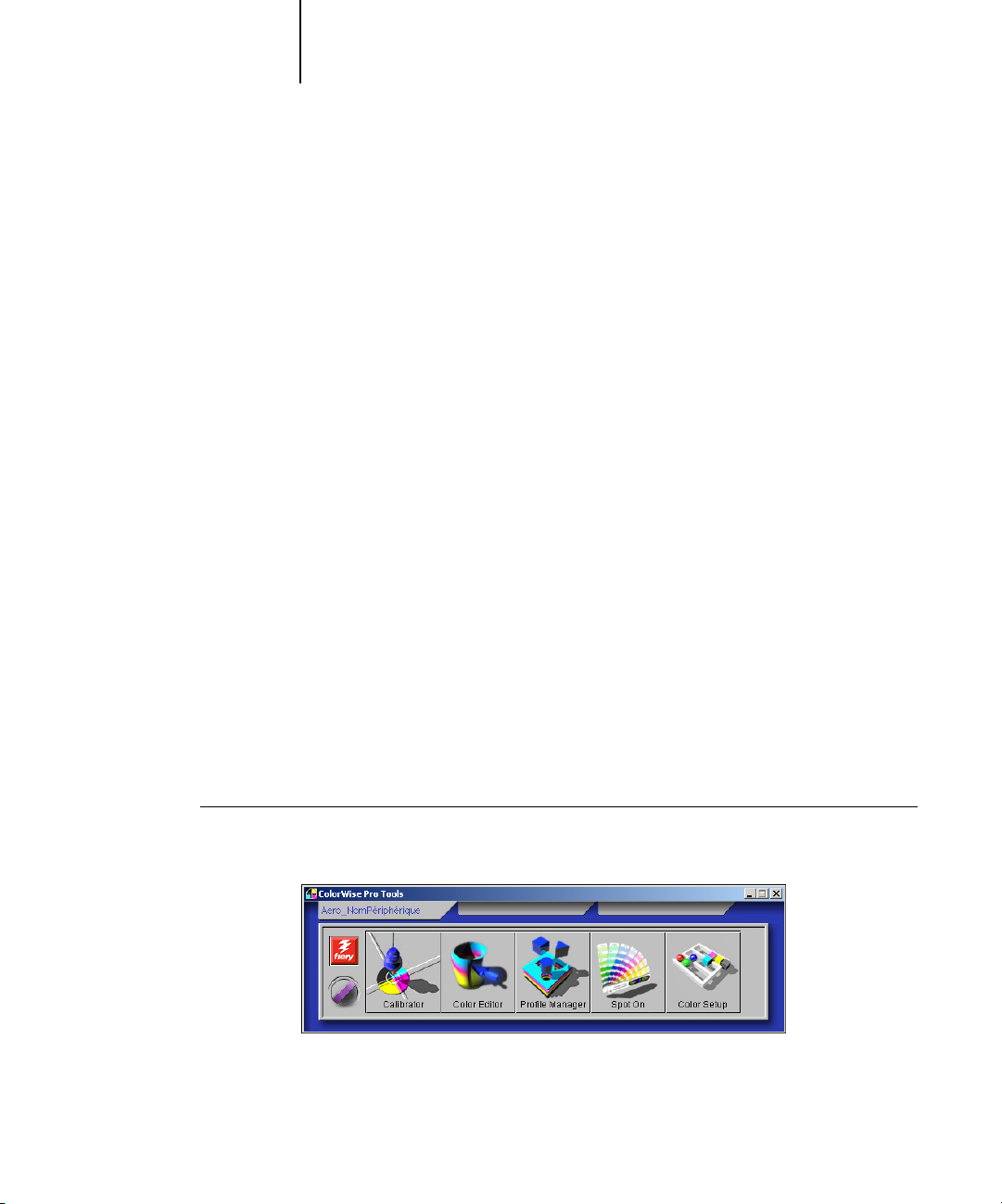

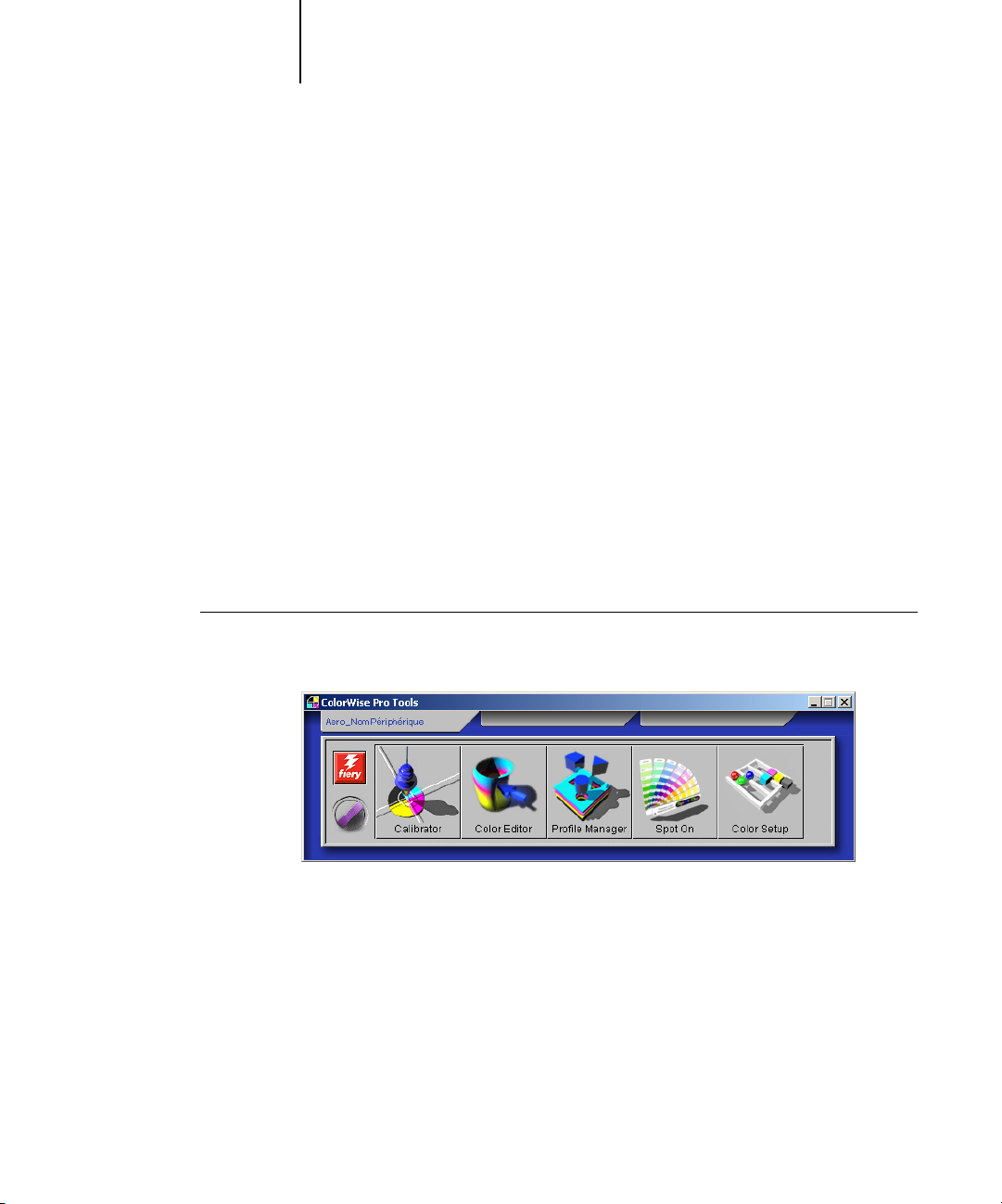

• Le chapitre 3 traite des fonctions de ColorWise Pro Tools, notamment Proﬁle Manager™, qui permet de gérer les proﬁls couleur du Fiery, et Color Editor™, qui permet de personnaliser des simulations et des proﬁls de sortie. Il décrit également Spot On, qui permet de déﬁnir les équivalents CMJN des tons directs.

•L’annexe A donne des informations sur les instruments de mesures couleurs proposés en option.

•L’annexe B décrit le format de ﬁchier Simple ASCII (SAIFF), qui peut être utilisé pour importer les mesures de densité de toner effectuées par les densitomètres.

xii Introduction

• Le Glossaire répertorie les mots en gras, par exemple retrouve à plusieurs reprises dans ce manuel. Les termes et concepts tels que « données RVB », « espace couleur », « tons directs », « gamme des couleurs » et « proﬁl source » sont cités tout au long de ce guide. Si vous débutez dans le domaine de l’impression couleur de bureau ou si un terme ne vous est pas familier, veuillez consulter ce glossaire.

proﬁl de sortie

, que l’on

Principales fonctions de ColorWise

ColorWise, système de gestion des couleurs (SGC)

utilisateurs, aussi bien expérimentés que débutants, d’optimiser leurs sorties couleur pour différents types de travaux. Les options par défaut de ColorWise donnent des couleurs de qualité sans réglage préalable, à partir de nombreuses applications Windows et Mac OS. Cela signiﬁe que des utilisateurs occasionnels peuvent obtenir d’excellents résultats sans avoir à connaître ou modiﬁer les réglages couleur du Fiery.

Aﬁn de conserver des couleurs régulières dans le temps, veillez à calibrer le Fiery régulièrement. ColorWise Pro Tools comprend un outil simple d’utilisation qui permet d’effectuer un calibrage à l’aide du scanner intégré au copieur/imprimante ou à l’aide d’un

spectrophotomètre

au chapitre 2).

Les fonctions ColorWise vous permettent de modiﬁer les résultats d’impression. Ainsi, selon vos besoins, vous pouvez :

fourni en option ou d’un

intégré au Fiery, permet aux

densitomètre

(reportez-vous

• Déﬁnir le comportement de l’impression d’imprimerie offset

•Obtenir une excellente correspondance des couleurs PANTONE et autres tons directs lors d’une impression en quadrichromie ou sur des presses utilisant des plaques supplémentaires.

• Sélectionner un rendu des couleurs, pour l’impression dense, aux couleurs saturées pour les images, ou précise et régulière pour les photographies. Ils offrent également des rendus colorimétriques absolus et relatifs pour les besoins spéciaux

DIC, Euroscale

dictionnaire de rendu des couleurs (CRD)

CMJN

pour simuler les normes

SWOP

, appelé également

RVB

. Les CRD permettent une impression

xiii Principales fonctions de ColorWise

• Déﬁnir la source des données couleur RVB pour une meilleure correspondance avec les couleurs de l’écran, et obtenir une conversion couleur optimale des données RVB en l’absence d’informations sur leur source.

• Choisir si les données RVB doivent être converties dans la gamme complète des couleurs du copieur/imprimante ou si elles doivent d’abord être converties dans la gamme d’un autre périphérique telle qu’une norme d’imprimerie. Cette fonction s’avère pratique pour faire en sorte qu’un périphérique se comporte comme un autre, ainsi que pour voir le résultat d’un ﬁchier RVB dans différentes conditions d’impression sans avoir à retraiter chaque fois ses données

gestion des couleurs ColorWise (ColorWise)

offre une architecture couleur ouverte et laisse aux utilisateurs la possibilité de personnaliser le Fiery aﬁn de répondre à de nouveaux besoins lorsqu’ils apparaissent. ColorWise supporte les

proﬁls ICC

qui sont des proﬁls couleur standards déﬁnissant le comportement couleur d’un périphérique. Le téléchargement des proﬁls ICC sur le Fiery vous permet de simuler une presse personnalisée (ou un autre copieur/imprimante) et imprimer avec précision les couleurs d’un moniteur ou d’un scanner particulier. De plus, vous pouvez créer des proﬁls ICC personnalisés pour le copieur/imprimante.

ColorWise permet également d’utiliser un densitomètre

Status T

quelconque par importation des données dans un format de ﬁchier standard (reportez-vous à l’annexe B). Dans ce cas, il est important de noter que la qualité de l’instrument utilisé déterminera la qualité du calibrage.

1-1 Gestion de la couleur sur le Fiery

Chapitre 1 : Gestion des couleurs Fiery

La première partie de ce chapitre décrit les options disponibles avec le système de gestion des couleurs couleur selon les besoins. Il présente les réglages par défaut de ColorWise ainsi que les options supplémentaires destinées aux utilisateurs souhaitant le personnaliser.

A partir de la page 1-16, vous trouverez une explication détaillée des fonctions d’un pilote d’imprimante possibilités de différents pilotes d’imprimante et des instructions pour la déﬁnition des options couleur avec les pilotes PostScript pour Windows et Mac OS.

ColorWise

PostScript

et explique comment personnaliser les réglages

Niveau 2 ou 3, ainsi que des informations sur les

Gestion de la couleur sur le Fiery

Pour modiﬁer le comportement de l’impression du Fiery, procédez comme suit :

• Sélectionnez les options ColorWise pour chaque tâche d’impression à l’aide des

menus du pilote d’imprimante.

• Sélectionnez la plupart des options ColorWise comme paramètres de serveur par

défaut à partir de l’application Color Setup dans ColorWise Pro Tools (reportez-vous à la page 3-36). Les paramètres par défaut peuvent également être déﬁnis à partir du menu de conﬁguration du Fiery ou depuis le panneau de commande, comme cela est décrit dans le défaut seront appliqués à toutes les tâches suivantes, sauf si vous les modiﬁez.

• Sélectionnez certaines options ColorWise, plus particulièrement les paramètres de

proﬁl ICC

Il s’agit de Proﬁl de simulation par défaut (page 1-10), Méthode de simulation (page 1-11), Appellation dans le pilote (page 3-8), Proﬁl source par défaut (page 1-7), Séparation RVB ( page 1-9) et des données de calibrage associées (page 2-4).

par défaut et les options de calibrage, à partir de ColorWise Pro Tools.

Guide de conﬁguration

. Ces paramètres par

1-2 Gestion des couleurs Fiery

Les applications peuvent produire des données couleur pour le Fiery dans plusieurs

espaces couleur

différents. Le type de données couleur le plus courant pour les applications bureautiques est RVB alors que les applications de prépresse produisent généralement des données CMJN. Les applications peuvent également générer des tons directs tels que les couleurs PANTONE. Pour rendre les choses plus compliquées encore, une même page peut contenir un mélange de couleurs RVB et CMJN, et de tons directs. Le Fiery permet aux utilisateurs de contrôler l’impression de ces documents mixtes avec des fonctions qui s’appliquent spéciﬁquement aux données RVB ou CMJN, ou aux tons directs.

La gestion des couleurs du Fiery génère des données CMJN destinées au copieur/imprimante.

Le schéma ci-dessous illustre les options d’impression du système de gestion des couleurs du Fiery affectant les conversions des données couleur. Vous pouvez accéder à ces options lorsque vous envoyez une tâche d’impression. La plupart d’entre elles, ainsi que leurs paramètres, sont décrites dans les sections suivantes de ce chapitre.

Données RVB

Données CMJN

Données de tons

directs

Proﬁl source RVB

Gamma Luminophores

Point blanc Rendu des couleurs (CRD) Luminosité Texte et images en noir 100 %

Séparation RVB Proﬁl de sortie

Proﬁl de simulation CMJN Méthode de simulation CMJN Luminosité Texte et images en noir 100 % Activer surimpression Proﬁl de sortie

Correspondance tons directs

Traitement

couleur du

Fiery

Données couleur envoyées au copieur/imprimante

1-3 Gestion de la couleur sur le Fiery

Le Proﬁl source RVB est la seule option couleur qui s’applique uniquement aux données couleur RVB. Les autres options concernant les couleurs RVB affectent également les données couleur d’espaces couleur calibrés plus rarement utilisés, comme Lab ou XYZ.

EMARQUE

source RVB affecte tous les espaces couleur CIEBasedABC (si l’espace source est RVB). Si vous envoyez au Fiery des données CMJN au format CIEBasedDEFG, en choisissant par exemple l’option de gestion des couleurs PostScript dans Adobe Photoshop, l’option sélectionnée pour le rendu des couleurs du Fiery (qui ne concerne en principe que les données RVB) affectera également les données CMJN.

Lors de l’envoi d’une tâche au Fiery, vous pouvez effectuer les sélections suivantes via les options d’impression. Certaines d’entre elles peuvent aussi être déﬁnies par défaut par l’administrateur au moment de la conﬁguration du Fiery ou avec ColorWise Pro Tools. Les sélections effectuées dans les options d’impression remplacent les valeurs par défaut déﬁnies lors de la conﬁguration.

Option d’impression couleur Fiery Résultat

Mode couleur

CMJN/Niveaux de gris ou

Mode d’impression

Couleur standard/Couleur profess./Niveaux de gris

Activer surimpression

Oui/Non/1–PgAutomatique

EX12

EX2000d

Oui/Non

Si vous connaissez bien les couleurs PostScript 3, sachez que le proﬁl

Spéciﬁe l’espace couleur de sortie de la tâche. Pour un document couleur, sélectionnez CMJN, Couleur standard, Couleur profess.

Spéciﬁe si les données CMJN séparées doivent être imprimées sous forme d’un seul document composite quadri (reportez-vous à la page 1-6). Si vous disposez de l’option Fiery Graphic Arts Package, vous pouvez combiner un nombre illimité de séparations tons directs avec les séparations CMJN.

Rendu des couleurs

Photographique/Présentation/Colorimétrique relatif/Colorimétrique absolu (paramètre par défaut déﬁni lors de la conﬁguration)

Luminosité

85 % (Très clair) à 115 % (Très foncé)

Applique un données une déﬁnition d’

Effectue un réglage des couleurs sur tous les ou éclaircir la sortie imprimée.

dictionnaire de rendu des couleurs (CRD

RVB

(reportez-vous à la page 1-6) ou à toute donnée fournie avec

espace couleur source

PostScript, CMJN inclus.

) du Fiery aux

canaux de couleur

pour foncer

1-4 Gestion des couleurs Fiery

Option d’impression couleur Fiery Résultat

Proﬁl source RVB

EFIRGB/sRGB (PC)/Apple Standard/Autre/ Source 1 à 10/Aucun (paramètre par défaut déﬁni lors de la conﬁguration ou avec ColorWise Pro Tools)

(Autre) Gamma

1,0/1,2/1,4/1,6/1,8/2,0/2,2/2,4/2,6/2,8/3,0

(Autre) Luminophores

Hitachi EBU/Hitachi-Ikegami/NTSC/ Radius Pivot/SMPTE/Trinitron

(Autre) Point blanc

5000 K (D50)/5500 K/6500 K (D65)/ 7500 K/9300 K

Séparation RVB

Sortie/Simulation

Proﬁl de simulation CMJN

SWOP-Coated/DIC/Euroscale/

EX12

Simulation 1 à 10/Conforme à la copie/Aucun (paramètre par défaut déﬁni lors de la conﬁguration ou avec ColorWise Pro Tools)

EX2000d

(paramètre par défaut déﬁni lors de la conﬁguration ou avec ColorWise Pro Tools)

SWOP-Coated/DIC/Euroscale/ Simulation 1 à 10/Aucun

Applique un espace source RVB aux données RVB (page 1-7). Si vous choisissez Autre, vous pouvez spéciﬁer des paramètres particuliers pour le gamma, les luminophores et le point blanc. Reportez-vous aux options correspondantes dans ce tableau. Cette option, ainsi que celle du Gamma, des Luminophores et du Point blanc, affecte uniquement les espaces couleur DeviceRGB ou RVB calibré.

Applique la valeur de gamma spéciﬁée à l’espace couleur source RVB déﬁni (reportez-vous à la page 1-7). Pour utiliser cette option d’impression, choisissez Autre pour la source RVB.

Applique l’information de luminophores (type de moniteur) spéciﬁée à l’espace couleur source RVB déﬁni (reportez-vous à la page 1-7). Pour utiliser cette option d’impression, choisissez Autre pour la source RVB.

Applique la valeur de point blanc spéciﬁée à l’espace couleur source RVB déﬁni (reportez-vous à la page 1-7). Pour utiliser cette option d’impression, choisissez Autre pour la source RVB.

Détermine l’espace couleur CMJN dans lequel les données RVB d’origine seront séparées — CMJN du copieur/imprimante (Sortie) ou CMJN d’une simulation spéciﬁque (Simulation) (reportez-vous à la page 1-9). Il est important de noter que, si l’on sélectionne Simulation, les couleurs RVB sont affectées par les options Proﬁl de simulation CMJN et Méthode de simulation CMJN.

Règle les données couleur CMJN pour simuler une norme d’impression offset ou une gamme des couleurs personnalisée sur votre site. Choisissez Conforme à la copie pour obtenir un résultat identique à la copie effectuée à partir de la vitre du copieur sans tenir compte du calibrage du Fiery. Choisissez Aucun pour ignorer cette simulation (page 1-10).

EMARQUE : Les noms de certains paramètres de simulation diffèrent

légèrement selon le modèle du copieur/imprimante.

1-5 Gestion de la couleur sur le Fiery

Option d’impression couleur Fiery Résultat

Méthode de simulation CMJN

Rapide/Complète (GCR source)/Complète (GCR sortie)/With CRD (Avec CRD) (paramètre par défaut déﬁni lors de la conﬁguration ou avec ColorWise Pro Tools)

Simulation papier

Non/Oui

Proﬁl de sortie

Sortie 1 à 10 (Paramètre par défaut déﬁni lors de la conﬁguration ou avec ColorWise Pro Tools)

Texte et images en noir 100 %

Oui/Non (paramètre par défaut déﬁni lors de la conﬁguration)

Surimpression du noir

Oui/Non (paramètre par défaut déﬁni lors de la conﬁguration)

Style surimpr. noir

Texte/Texte/Graphiques

Correspondance tons directs

Oui/Non (paramètre par défaut déﬁni lors de la conﬁguration ou avec ColorWise Pro Tools)

Une simulation rapide applique des courbes de transfert à une dimension qui permettent de régler uniquement la densité de sortie. Une simulation complète applique des transformations colorimétriques permettant de régler à la fois la teinte et la densité de sortie (reportez-vous à la page 1-11).

Vous pouvez régler la couleur aﬁn de compenser la valeur du point blanc du papier utilisé. Cette option est uniquement disponible dans l’ensemble Fiery Graphic Arts Package.

Le proﬁl de sortie est appliqué à toutes les données de la tâche d’impression (reportez-vous à la page 1-12). Les proﬁls déﬁnis par l’utilisateur peuvent être téléchargés sur le Fiery à l’aide de ColorWise Pro Tools (reportez-vous au chapitre 3).

Oui permet d’optimiser la qualité du texte et des dessins au trait en noir. (reportez-vous à la page 1-13).

Si vous choisissez Oui, le texte noir s’imprime en surimpression sur le fond de couleur. Ce paramètre active automatiquement l’option Texte et images en noir 100 % (page 1-13).

Spéciﬁe si la surimpression du noir doit s’appliquer au texte uniquement ou au texte et aux graphiques. Pour que cette option prenne effet, l’option Surimpression du noir doit être activée (reportez-vous à la page 1-13).

Oui permet d’activer la correspondance des tons directs du Fiery avec leurs meilleurs équivalents CMJN. Si vous disposez de l’option Fiery Graphic Arts Package, vous pouvez utiliser Spot On pour gérer et modiﬁer ces correspondances (reportez-vous à la page 3-22). Non indique au Fiery de réaliser la correspondance de la sortie avec une association CMJN déﬁnie par l’application dans laquelle le document a été créé (reportez-vous à la

page 1-15).

Lissage de l’image

Automatique/Non/Oui/Inférieur à 90 à 300 ppp

Oui améliore la qualité d’impression des images basse résolution.

1-6 Gestion des couleurs Fiery

EX12

Des explications détaillées sur la façon dont ces paramètres ou d’autres affectent vos tâches d’impression sont fournies dans les sections suivantes de ce chapitre.

Activer surimpression

L’option Activer surimpression indique comment imprimer les données CMJN séparées. Si vous disposez de l’option Fiery Graphic Arts Package, vous pouvez combiner un nombre illimité de séparations tons directs avec les séparations CMJN. Les paramètres de l’option Activer surimpression sont les suivantes :

• Non Impression individuelle de chaque séparation.

• Oui Les séparations sont imprimées sous forme d’un document couleur composite

unique, et les paramètres des options d’impression suivantes sont obligatoires : Mode Couleur (CMJN), Rendu des couleurs (Aucun), Texte et images en noir 100 % (Non), Correspondance tons directs (Non).

• 1–PgAutomatique Les séparations sont associées en un document couleur composite

unique, et les plaques sont superposées dans l’ordre déﬁni par l’application source.

Rendu des couleurs

L’option Rendu des couleurs permet de spéciﬁer un CRD pour les conversions de couleurs. Vous pouvez la modiﬁer pour contrôler l’aspect des images, telles que les impressions réalisées à partir d’applications bureautiques ou les photographies RVB imprimées depuis Adobe Photoshop. Le Fiery vous permet de sélectionner l’un des quatre rendus fréquemment utilisés dans les proﬁls ICC.

Rendu des couleurs du Fiery Usage

Photographique — Ce rendu

produit généralement une impression moins saturée que le rendu Présentation pour les couleurs qui ne se situent pas dans la gamme des couleurs du périphérique d’impression. Il préserve les relations tonales des images.

Photographies, y compris les images numérisées et celles provenant de CD de photographies de référence.

Rendu équivalent du

système ICC

Image, Contraste et Perception

1-7 Gestion de la couleur sur le Fiery

Rendu des couleurs du Fiery Usage

Présentation — Ce rendu

donne des couleurs saturées. Il ne tente pas de faire correspondre exactement les couleurs imprimées avec les couleurs afﬁchées. Les couleurs situées dans la gamme, telles que les tons chair, sont traitées de la même manière qu’avec le rendu Photographique.

Colorimétrique

rendu transforme le point blanc entre la source et la destination. Par exemple, le gris bleuâtre d’un moniteur correspondra à gris neutre. Il peut permettre d’éviter l’apparition de bordures visibles lorsque l’on n’imprime pas en pleine page.

Colorimétrique absolu

transforme pas le point blanc entre la source et la destination. Par exemple, le gris bleuâtre d’un moniteur donnera un gris bleuâtre.

relatif — Ce

— Ne

Illustrations et graphiques de présentation. Dans de nombreux cas, il peut être utilisé pour les pages combinant graphiques de présentation et photographies.

Utilisation avancée lorsque la correspondance des couleurs est importante mais que l’on préfère que le blanc du document s’imprime comme le blanc du papier. Il peut également être utilisé avec le système de gestion des couleurs PostScript pour modiﬁer les données CMJN lors de simulations.

Cas où des couleurs exactes sont nécessaires et où les bordures visibles sont tolérées. Il peut également être utilisé avec le système de gestion des couleurs PostScript pour modiﬁer les données CMJN lors de simulations.

Rendu équivalent du

système ICC

Saturation, Illustrations

Colorimétrique relatif

Colorimétrique absolu

Proﬁl source RVB

L’option de proﬁl source RVB vous permet de déﬁnir les caractéristiques des données RVB de votre document aﬁn que la conversion des couleurs soit correctement effectuée sur le Fiery. Les espaces couleur de moniteur les plus couramment utilisés sont disponibles à partir du pilote et de l’outil Proﬁle Manager de ColorWise Pro Tools. De plus, vous pouvez utiliser ColorWise Pro Tools pour télécharger des proﬁls de moniteur ou de scanner en fonction de vos besoins.

1-8 Gestion des couleurs Fiery

Lorsque vous spéciﬁez un paramètre autre que Aucun pour le proﬁl source RVB, le Fiery prend le pas sur les déﬁnitions d’espace couleur source ou sur les proﬁls ayant pu être spéciﬁés par d’autres systèmes de gestion des couleurs. Par exemple, si vous avez choisi un proﬁl système ColorSync sur votre ordinateur Mac OS, le paramètre de proﬁl source RVB le remplace. Si vous ne voulez pas qu’un autre espace couleur spéciﬁé soit remplacé par ce paramètre, choisissez Aucun.

Si vous spéciﬁez un paramètre autre que Aucun pour le proﬁl source RVB, les impressions du Fiery seront semblables sur toutes les plates-formes puisque ce paramètre remplace les déﬁnitions d’espace couleur. Les paramètres de l’option Proﬁl source RVB du Fiery sont les suivants :

• EFIRGB sélectionne un espace couleur Electronics For Imaging recommandé pour les

utilisateurs ne disposant pas d’informations détaillées sur leurs données RVB.

• sRGB (PC) sélectionne la référence standard pour un moniteur Windows générique.

• Apple Standard sélectionne la référence standard de tous les moniteurs Mac OS.

• Autre vous permet de spéciﬁer des paramètres de source RVB personnalisés. En

sélectionnant ce paramètre, vous pouvez effectuer des sélections pour les options Gamma, Luminophores et Point blanc.

• Sources 1 à 10 permettent de spéciﬁer les données que vous pouvez télécharger

comme proﬁls source RVB. Pour plus d’informations sur le téléchargement de proﬁls source RVB, reportez-vous à la page 3-5.

Si vous imprimez avec le pilote PostScript à partir d’un ordinateur Windows et que vous avez activé la communication bidirectionnelle, le nom de chaque proﬁl téléchargé ﬁgure dans le menu déroulant des paramètres de proﬁl source RVB. Si vous imprimez avec le pilote AdobePS à partir d’un ordinateur Mac OS, les proﬁls téléchargés sont nommés Source 1 à 10. Pour plus d’informations sur la communication bidirectionnelle, reportez-vous au Guide d’installation des logiciels utilisateur.

• Aucun indique au Fiery que les sources RVB déﬁnies ailleurs, dans les applications

par exemple, peuvent être utilisées. Si ce paramètre est sélectionné, l’aspect des couleurs sera fonction du type de ﬁchier. Par exemple, les ﬁchiers RVB EPS seront différents des ﬁchiers RVB TIFF.

1-9 Gestion de la couleur sur le Fiery

Lorsque le paramètre Aucun est sélectionné pour l’option Proﬁl source RVB, les données RVB PostScript contenant une déﬁnition d’espace couleur source sont converties à l’aide du CRD spéciﬁé avec l’option Rendu des couleurs (reportez-vous à la page 1-6). Les données RVB PostScript et non PostScript sans déﬁnition d’espace couleur source sont converties à l’aide d’une méthode générale de conversion par retrait des sous-couleurs (UCR, ou Under Color Removal).

Séparation RVB

L’option Séparation RVB détermine la façon dont les couleurs RVB (et les couleurs Lab et XYZ) sont converties en CMJN. Le nom de cette option est censé être descriptif, dans la mesure où elle déﬁnit les espaces couleur qui seront utilisés par le Fiery pour « séparer » les données RVB en valeurs CMJN.

Les deux choix disponibles pour cette option déterminent si les données RVB sont converties dans la gamme des couleurs complète du copieur/imprimante (sortie) ou si elles sont d’abord converties dans la gamme des couleurs d’une autre imprimante numérique ou d’une norme d’impression (simulation). Cette fonction s’avère pratique pour faire en sorte qu’un périphérique se comporte comme un autre pour les données RVB. Par exemple, si un proﬁl ICC de qualité est disponible pour un autre périphérique d’impression, le copieur/imprimante peut simuler le comportement de ce périphérique.

L’option Séparation RVB est également pratique pour les applications de prépresse. Par exemple, elle vous permet de procéder à des expérimentations pour voir l’aspect d’une numérisation RVB dans différentes conditions d’impression sur presse sans avoir à convertir chaque fois les données RVB en données CMJN. Une fois les bonnes conditions déterminées, vous pouvez convertir le ﬁchier en CMJN, si vous le souhaitez, en utilisant le proﬁl de simulation CMJN employé lors de l’expérimentation.

REMARQUE : L’option d’impression Séparation RVB doit être utilisée conjointement

avec les options Proﬁl de sortie ou Proﬁl de simulation CMJN.

1-10 Gestion des couleurs Fiery

• Sortie convertit toutes les couleurs RVB dans l’espace couleur CMJN du

copieur/imprimante (lorsque Imprimante par défaut est sélectionné pour l’option Proﬁl de sortie) ou dans un espace couleur CMJN personnalisé pour votre copieur/imprimante (lorsque Sortie 1 à 10 est sélectionné pour l’option Proﬁl de sortie).

•

Simulation convertit toutes les couleurs RVB dans l’espace couleur CMJN d’une

simulation donnée (assurez-vous que vous avez sélectionné la simulation désirée avec l’option d’impression Proﬁl de simulation CMJN).

Proﬁl de simulation CMJN

L’option Proﬁl de simulation CMJN vous permet d’imprimer des épreuves ou des simulations de presse. Elle sert à spéciﬁer la norme de presse offset ou le périphérique d’impression couleur que vous souhaitez simuler. Cette option affecte uniquement les données CMJN.

Le pilote d’imprimante Windows 9x/Me ou Windows NT vous permet également de visualiser un nombre illimité de simulations complètes personnalisées à l’aide de ColorWise Pro Tools. Sur les ordinateurs Windows 2000/XP et Mac OS, vous pouvez ainsi visualiser jusqu’à 10 simulations personnalisées complètes. Le nombre de simulations personnalisées est limité par l’espace disque du Fiery.

Si vous imprimez avec le pilote PostScript à partir d’un ordinateur Windows et que vous avez activé la communication bidirectionnelle, le nom de chaque proﬁl téléchargé ﬁgure dans le menu déroulant des paramètres de proﬁl de simulation CMJN. Si vous imprimez avec le pilote AdobePS à partir d’un ordinateur Mac OS, les proﬁls téléchargés ou personnalisés sont nommés Simulation 1 à 10. Pour plus d’informations sur la communication bidirectionnelle, reportez-vous au Guide d’installation des

logiciels utilisateur.

1-11 Gestion de la couleur sur le Fiery

La sélection à effectuer pour l’option Proﬁl de simulation CMJN dépend de la norme d’impression pour laquelle les données CMJN ont été séparées.

•Pour les images qui ont été séparées à l’aide d’une séparation personnalisée (telles qu’une séparation produite avec un proﬁl ICC), choisissez le proﬁl correspondant sur le Fiery.

•Pour les images séparées pour SWOP, sélectionnez SWOP.

REMARQUE : Pour simuler correctement une image imprimée et séparée à l’aide d’un

proﬁl ICC, ce proﬁl doit se trouver sur le Fiery. Pour plus d’informations sur le téléchargement des proﬁls ICC sur le Fiery, reportez-vous à la section

« Téléchargement des proﬁls », à la page 3-5.

Méthode de simulation CMJN

L’option Méthode de simulation CMJN spéciﬁe la qualité de la simulation.

• Rapide applique des courbes de transfert à une dimension qui ajustent uniquement la densité de sortie dans les canaux cyan, magenta, jaune et noir.

• Complète (GCR source) permet une simulation plus complète et plus précise en appliquant des transformations colorimétriques qui ajustent à la fois la teinte et la densité de la sortie des canaux cyan, magenta et jaune. Cette option préserve la densité du noir déterminée par le proﬁl de simulation. Sélectionnez-la pour imprimer des épreuves couleur simulant les sorties du périphérique représenté par le proﬁl de simulation.

• Complète (GCR sortie) applique la même méthode de simulation que Complète (GCR source), mais préserve la densité du noir déterminée par le proﬁl de sortie. Choisissez cette option si vous produisez la sortie ﬁnale sur le Fiery.

Vous devez choisir l’une des options Complète si vous imprimez une image séparée avec un paramètre optimisé de génération de noir (retrait des sous-couleurs (UCR)/traitement achromatique (GCR)) dans le cas d’une numérisation ou à partir d’une application telle que Photoshop.

1-12 Gestion des couleurs Fiery

Proﬁl de sortie

L’option Proﬁl de sortie s’appliquant à toutes les données de la tâche d’impression, il est important de sélectionner le bon proﬁl. Le proﬁl de sortie par défaut se compose d’un proﬁl pour votre copieur/imprimante, dont il décrit les caractéristiques couleur, et d’une cible de calibrage, qui en décrit le comportement.

Dans certains cas, vous souhaiterez peut-être personnaliser le proﬁl par défaut avec l’outil Color Editor de ColorWise Pro Tools pour obtenir un effet couleur particulier (reportez-vous à la page 3-11). Dans ce cas, le nouveau proﬁl personnalisé s’appliquera à toutes les données de la tâche. La modiﬁcation du proﬁl de sortie seul n’a pas de répercussions sur la cible de calibrage associée (celle-ci étant basée sur un modèle de copieur/imprimante). Si nécessaire, il est possible de modiﬁer séparément les valeurs de densité maximale (D-Max) de cette cible (reportez-vous à la page 3-7).

Il est également possible de télécharger sur le Fiery votre propre proﬁl de sortie, à l’aide de l’outil Proﬁle Manager de ColorWise Pro Tools (reportez-vous à la page 3-5). Dans un premier temps, les proﬁls téléchargés sont associés à la cible de calibrage correspondant au proﬁl de sortie par défaut. Comme il est indiqué ci-dessus, les valeurs de densité maximale de la cible (D-Max) peuvent être modiﬁées séparément.

Si vous imprimez avec un pilote PostScript sur un ordinateur Windows et que vous avez activé la communication bidirectionnelle, le nom de chaque proﬁl téléchargé ﬁgure dans le menu déroulant des paramètres de proﬁl de sortie. Si vous imprimez avec le pilote AdobePS à partir d’un ordinateur Mac OS, les proﬁls téléchargés ou personnalisés sont nommés Sortie 1 à 10. Pour plus d’informations sur la communication bidirectionnelle, reportez-vous au Guide d’installation des logiciels

utilisateur.

1-13 Gestion de la couleur sur le Fiery

Texte et images en noir 100 %

L’option Texte et images en noir 100 % affecte l’impression du texte et des images vectorielles noirs d’une page. Dans la plupart des cas, il est préférable de la laisser paramétrée sur Oui. Lorsqu’elle est activée, les couleurs noires générées par les applications sont imprimées en utilisant un toner noir à 100 % (par exemple, RVB = 0, 0, 0 ; CMJN = 0 %, 0 %, 0 %, 100 % ; ou N = 100 %). Par conséquent, le texte et les dessins noirs ne présenteront pas de dégradations indésirables dues au tramage ni d’erreurs de repérage, un seul toner étant utilisé. De plus, ce paramètre élimine tout risque de débordement. Cette option est automatiquement activée lorsque Oui a été sélectionné pour l’option Surimpression du noir.

Pour certaines tâches, il est préférable de désactiver cette option, par exemple si le noir de la page imprimée se superpose à de larges graphismes. Le tableau ci-dessous décrit le comportement de l’option Texte et images en noir 100 % avec des données de noir déﬁnies dans différents espaces couleur.

REMARQUE : Vous pouvez utiliser l’option Texte et images en noir 100 % pour

imprimer les composites, mais pas les séparations.

Noir

en entrée

RVB

CMJN

Tons directs

Texte et images en noir 100 %

Oui Non

Imprime en noir 100 % Avec le proﬁl par défaut, imprime un noir profond

avec tous les toners.

Imprime uniquement avec du toner noir, car les simulations CMJN conservent le canal noir. La quantité réelle de toner utilisée dépend de la simulation sélectionnée et du calibrage du copieur/imprimante.

Imprime uniquement avec du toner noir, car les simulations en tons directs conservent le canal noir. La quantité réelle de toner utilisée dépend de la simulation sélectionnée et du calibrage du copieur/imprimante.

1-14 Gestion des couleurs Fiery

REMARQUE : Les applications PostScript (QuarkXPress par exemple) peuvent convertir

les éléments déﬁnis comme RVB = 0, 0, 0 en noir CMJN avant d’envoyer la tâche au Fiery. Ces éléments ne sont alors pas concernés par l’option Texte et images en noir 100 %. Pour plus d’informations, reportez-vous aux sections sur les applications. De plus, le texte et les dessins déﬁnis comme RVB = 0, 0, 0 dans les applications bureautiques (comme Microsoft Word) sont converties en noir 100 % (CMJN = 0 %, 0 %, 0 %, 100 %) par le pilote d’imprimante Microsoft PostScript Niveau 3 pour Windows 2000/XP. Pour imprimer avec ce noir 100 % à la densité maximale du copieur/imprimante, activez l’option Texte et images en noir 100 %.

Surimpression du noir

L’option Surimpression du noir vous permet de spéciﬁer si le texte en noir (déﬁni par RVB = 0, 0, 0 ou par CMJN = 0 %, 0 %, 0 %, 100 %) doit venir en surimpression sur les fonds de couleur.

• Oui — Le texte en noir est surimprimé sur les fonds de couleur, ce qui évite les risques de halo ou les erreurs de repérage des couleurs. L’activation de cette option active automatiquement l’option Texte et images en noir 100 %.

• Non — Le texte en noir « élimine » les fonds de couleur.

REMARQUE : Certaines applications PostScript effectuent leurs propres conversions pour

la surimpression du noir, avant d’envoyer la tâche d’impression au Fiery.

Cette option peut être utile, par exemple, dans le cas d’une page comportant du texte noir sur un fond bleu clair. Le bleu clair est une couleur CMJN = 40 %, 30 %, 0 %, 0 %, et le texte noir est déﬁni par CMJN = 0 %, 0 %, 0 %, 100 %.

•Si l’option Surimpression du noir est activée, le texte de la page est surimprimé, c’est-à-dire combiné avec les couleurs du fond. Dans notre exemple, la couleur du texte est alors déﬁnie par CMJN = 40 %, 30 %, 0 %, 100 %. Il n’y a aucune interruption du fond bleu clair, ce qui améliore la qualité de l’impression car aucune

dégradation indésirable n’apparaît à la limite du texte et du fond. Cette option

peut aussi être utilisée avec du texte déﬁni dans un espace couleur RVB, soit RVB = 0, 0, 0.

1-15 Gestion de la couleur sur le Fiery

•Si l’option Surimpression du noir est désactivée, les zones de texte et les zones de couleur (ici, cyan et magenta) sont juxtaposées : on a soit du toner cyan et magenta uniquement (en dehors du texte), soit du toner noir uniquement (à l’intérieur des caractères du texte). Des dégradations visibles se produisent à la limite de ces deux zones, du fait des limitations techniques du copieur/imprimante.

Correspondance tons directs

L’option Correspondance tons directs fournit des correspondances automatiques des couleurs d’accompagnement avec leurs meilleurs équivalents CMJN.

• Oui — Le Fiery utilise sa table de consultation intégrée pour générer les correspondances CMJN les plus proches des tons directs que peut produire votre copieur/imprimante. (De nouvelles tables sont générées lorsque vous ajoutez de nouveaux proﬁls de sortie.) Si vous disposez de l’option Fiery Graphic Arts Package, le Fiery utilise les correspondances CMJN déterminées à l’aide de Spot On (reportez-vous à la page 3-22).

REMARQUE : Les tons directs qui ne ﬁgurent pas dans la table de consultation intégrée

sont traités comme des couleurs CMJN.

• Non — Le Fiery utilise les équivalents CMJN déﬁnis par les fabricants de nuanciers tels que PANTONE. Ces valeurs CMJN sont identiques à celles déﬁnies dans les applications comportant des bibliothèques de tons directs.

Pour les tâches comportant des tons directs, activez l’option Correspondance tons directs, sauf si vous imprimez des simulations de presse. Dans ce cas, désactivez cette option et choisissez le paramètre de Simulation CMJN approprié (reportez-vous à la

page 1-10).

REMARQUE : Vous pouvez utiliser l’option Correspondance tons directs pour

l’impression de composites, mais pas pour l’impression de séparations.

1-16 Gestion des couleurs Fiery

Correspondance tons directs et nuancier PANTONE pour papier brillant

Selon la sélection effectuée pour l’option Correspondance tons directs, le nuancier PANTONE pour papier brillant (décrit dans la Référence Fiery pour la couleur) donne des résultats différents à l’impression.

• Oui — Le Fiery utilise sa table de consultation intégrée ou, si vous disposez de l’option Fiery Graphic Arts Package, les dictionnaires de couleurs Spot On (reportezvous à la page 3-22) pour générer les équivalents les plus proches des couleurs PANTONE pouvant être produits par votre copieur/imprimante. Le numéro PANTONE s’imprime sous chaque échantillon.

• Non — Le Fiery imprime des échantillons à l’aide des valeurs CMJN recommandées par Pantone (et utilisées par les applications proposant des bibliothèques PANTONE). Les valeurs CMJN utilisées pour générer la couleur, ainsi que le numéro PANTONE de la couleur, s’impriment sous chaque échantillon. Ces valeurs CMJN sont imprimées via la simulation CMJN et le proﬁl de sortie sélectionnés.

Pilote d’imprimante PostScript pour Windows et Mac OS

Les options du pilote d’imprimante décrites dans cette section sont accessibles en cliquant sur Démarrer\Paramètres\Imprimantes, puis en cliquant, avec le bouton droit de la souris, sur le nom du ﬁchier PPD approprié et en sélectionnant Propriétés (Windows 9x/Me), Valeurs par défaut du document (Windows NT) ou Options d’impression (Windows 2000/XP) dans le menu déroulant. Pour accéder aux options du pilote sous Mac, choisissez Imprimer dans le menu Fichier de l’application. Ces options sont également accessibles dans les boîtes de dialogue de conﬁguration d’impression ou de mise en page de la plupart des applications.

Pour Windows, l’interface du pilote du Fiery vous permet d’enregistrer des combinaisons de paramètres auxquelles vous pourrez accéder ultérieurement. De plus, vous pouvez choisir des paramètres différents pour les différentes tâches à partir des applications utilisées.

1-17 Pilote d’imprimante PostScript pour Windows et Mac OS

Le pilote d’imprimante écrit un ﬁchier PostScript contenant les instructions générées par l’application et les options d’impression du Fiery sélectionnées, puis envoie ce ﬁchier au Fiery. Ce dernier effectue le traitement PostScript et les conversions de couleurs en fonction des paramètres choisis puis transmet les données couleur rasterisées au périphérique d’impression.

REMARQUE : Les illustrations et les instructions suivantes ne concernent pas toutes les

applications. Certaines en effet, comme Adobe PageMaker, Adobe Photoshop, Adobe Illustrator, QuarkXPress et CorelDRAW, proposent leurs propres options de gestion des couleurs, qui s’ajoutent à celles du pilote d’imprimante. Pour plus d’informations à ce sujet, reportez-vous à la Référence Fiery pour la couleur.

Déﬁnition des options de gestion des couleurs pour Windows

Cette section explique comment déﬁnir les options d’impression couleur du Fiery avec le pilote d’imprimante Adobe PostScript pour Windows. Il s’agit d’un pilote PostScript 3 qui vous permet de tirer pleinement parti des fonctionnalités couleur du Fiery. Avant de l’utiliser, assurez-vous que vous avez effectué les opérations suivantes :

•Installation du pilote d’imprimante Adobe PostScript et du ﬁchier PPD du Fiery (reportez-vous au Guide d’installation des logiciels utilisateur).

• Conﬁguration du Fiery pour l’impression (reportez-vous au Guide de conﬁguration).

•Installation du proﬁl de sortie ICC du Fiery sur votre ordinateur Windows (reportez-vous à la page 3-5).

Choisissez ColorWise

1-18 Gestion des couleurs Fiery

POUR DÉFINIR DES OPTIONS D’IMPRESSION SOUS WINDOWS

1. Accédez à l’option du pilote d’imprimante, comme cela est décrit à la page 1-16.

2. Dans l’onglet Impression Fiery, cliquez sur le menu ColorWise pour sélectionner les paramètres des options d’impression couleur décrites à la page 1-3.

Cliquez sur Paramètres

pour accéder aux options

ColorWise supplémentaires

professionnels

1-19 Pilote d’imprimante PostScript pour Windows et Mac OS

3. Cliquez sur Paramètres professionnels.

4. Cliquez sur le bouton Mise à jour pour afﬁcher les paramètres actuels du Fiery.

5. Sélectionnez Autre comme Proﬁl source RVB pour spéciﬁer les paramètres de source

Le schéma Paramètres couleur professionnels (ci-dessous) s’afﬁche. Cette fenêtre afﬁche des paramètres couleur supplémentaires pour le Fiery. Chaque option comprend un menu à partir duquel vous pouvez sélectionner les paramètres spéciﬁques à votre tâche.

Si le bouton Mise à jour n’est pas visible, vériﬁez que la communication bidirectionnelle est activée, comme cela est décrit dans le Guide d’installation des

logiciels utilisateur.

RVB personnalisés, puis cliquez sur Personnalisé.

La boîte de dialogue qui s’afﬁche vous permet de spéciﬁer des paramètres de source RVB personnalisés (reportez-vous à la page page 1-7).

Pour la plupart des utilisateurs, ces paramètres fournissent un bon niveau de contrôle de la couleur. Pour plus d’informations sur les options d’impression individuelles, reportez-vous à la page 1-3.

1-20 Gestion des couleurs Fiery

Pilote d’imprimante Adobe PostScript pour Mac OS

Cette section explique comment déﬁnir les options de gestion des couleurs avec le pilote d’imprimante AdobePS pour Mac OS. Il s’agit d’un pilote PostScript Niveau 3, qui vous permet de tirer pleinement parti des fonctionnalités couleur du Fiery et d’enregistrer les options d’impression.

Avant de poursuivre, assurez-vous que vous avez effectué les opérations suivantes, décrites dans le manuel Guide d’installation des logiciels utilisateur:

•Installation du pilote d’imprimante AdobePS et du ﬁchier PPD du Fiery.

• Sélection du Fiery dans le Sélecteur et conﬁguration avec le PPD du Fiery.

•Installation du proﬁl de sortie ICC du Fiery sur votre ordinateur Mac OS

(reportez-vous à la page 3-5).

REMARQUE : Les illustrations et les instructions suivantes ne concernent pas toutes les

applications. Certaines en effet, comme PageMaker, Photoshop, Illustrator, QuarkXPress et CorelDRAW, proposent leurs propres options de gestion des couleurs, qui s’ajoutent à celles du pilote d’imprimante. Pour plus d’informations à ce sujet, reportez-vous à la Référence Fiery pour la couleur.

Déﬁnition des options de gestion des couleurs

La sélection des options d’impression se fait depuis les différentes sous-fenêtres de la zone de dialogue du pilote AdobePS. Pour accéder à la zone de dialogue initiale, choisissez Imprimer dans le menu Fichier de l’application.

REMARQUE : Le terme « sous-fenêtre » est employé pour décrire les différents volets de la

zone de dialogue du pilote en fonction des sélections effectuées dans les menus déroulants, en haut à gauche. Chaque sous-fenêtre afﬁche un ensemble particulier d’options d’impression.

1-21 Pilote d’imprimante PostScript pour Windows et Mac OS

Le pilote AdobePS propose les trois options suivantes de correspondance des couleurs :

• Couleur/Niveaux de gris — Lorsque ce paramètre est utilisé pour imprimer sur le

Fiery, ColorWise effectue toutes les conversions couleur sur le Fiery. En règle générale, utilisez cette option.

• Correspondance des couleurs PostScript — Cette option peut être utilisée avec les

périphériques PostScript comme le Fiery. Elle permet une conversion des couleurs à l’aide d’un dictionnaire de rendu des couleurs (CRD) téléchargé avec la tâche. Cette méthode nécessite que le ﬁchier soit enregistré au format EPS en activant la gestion des couleurs PostScript.

REMARQUE : Si vous choisissez Correspondance des couleurs PostScript, le pilote peut,

selon l’application utilisée, joindre une déﬁnition de source CMJN aux données CMJN de votre document. Dans ce cas, ces données CMJN sont séparées une nouvelle fois, à l’aide d’un CRD du Fiery. L’espace couleur de destination de ce CRD dépend de l’option Séparation RVB. Si vous choisissez Simulation pour cette option, l’image CMJN est imprimée en fonction des paramètres spéciﬁés pour le proﬁl de simulation CMJN et la méthode de simulation CMJN. Si on sélectionne Sortie, elles sont converties dans l’espace couleur CMJN du proﬁl de sortie sélectionné.

Correspondance des couleurs ColorSync — La conversion des couleurs se fait sur

•

l’ordinateur hôte. Cette option peut être utilisée avec les périphériques PostScript comme le Fiery, mais concerne plus particulièrement les périphériques PostScript Niveau 1. Pour utiliser cette option, veillez à choisir le proﬁl ICC du Fiery comme proﬁl d’imprimante. L’option Correspondance des couleurs ColorSync n’est pas conseillée car elle ne peut pas être combinée avec toutes les applications et nécessite la désactivation des fonctions de ColorWise sur le Fiery.

POUR DÉFINIR LES OPTIONS DE GESTION DES COULEURS DU FIERY

Choisissez Correspondance des couleurs

1-22 Gestion des couleurs Fiery

1. Dans la zone de dialogue d’impression AdobePS, choisissez Correspondance des couleurs.

2. Dans le menu Conﬁguration d’impression, choisissez Couleur/Niveaux de gris.

Couleur/Niveaux de gris

Choisissez

1-23 Pilote d’imprimante PostScript pour Windows et Mac OS

3. Dans la sous-fenêtre Options spéciﬁques, choisissez les paramètres correspondant aux

4. Si vous utilisez régulièrement ces options, cliquez sur Enregistrer les réglages aﬁn de

options décrites à la page 1-3.

les conserver pour les tâches qui suivront.

2-1 Présentation du calibrage

Chapitre 2 : Calibrage de la couleur

Le calibrage du Fiery permet d’obtenir des sorties couleur uniformes et ﬁables. Vous pouvez calibrer le Fiery en associant ColorWise Pro Tools à l’un des instruments de mesures couleur (proposés en option) répertoriés ci-après :

• spectrophotomètre automatique X-Rite DTP41

• densitomètre automatique X-Rite DTP32

• densitomètre à main EFI ED-100

• spectromètre à main EFI ES-1000

En connectant l’instrument choisi au port série de votre ordinateur, vous pouvez mesurer rapidement des échantillons de couleur et télécharger les mesures obtenues sur le Fiery. Pour plus d’informations sur la conﬁguration et l’utilisation du DTP41 et du DTP32, reportez-vous à l’annexe A.

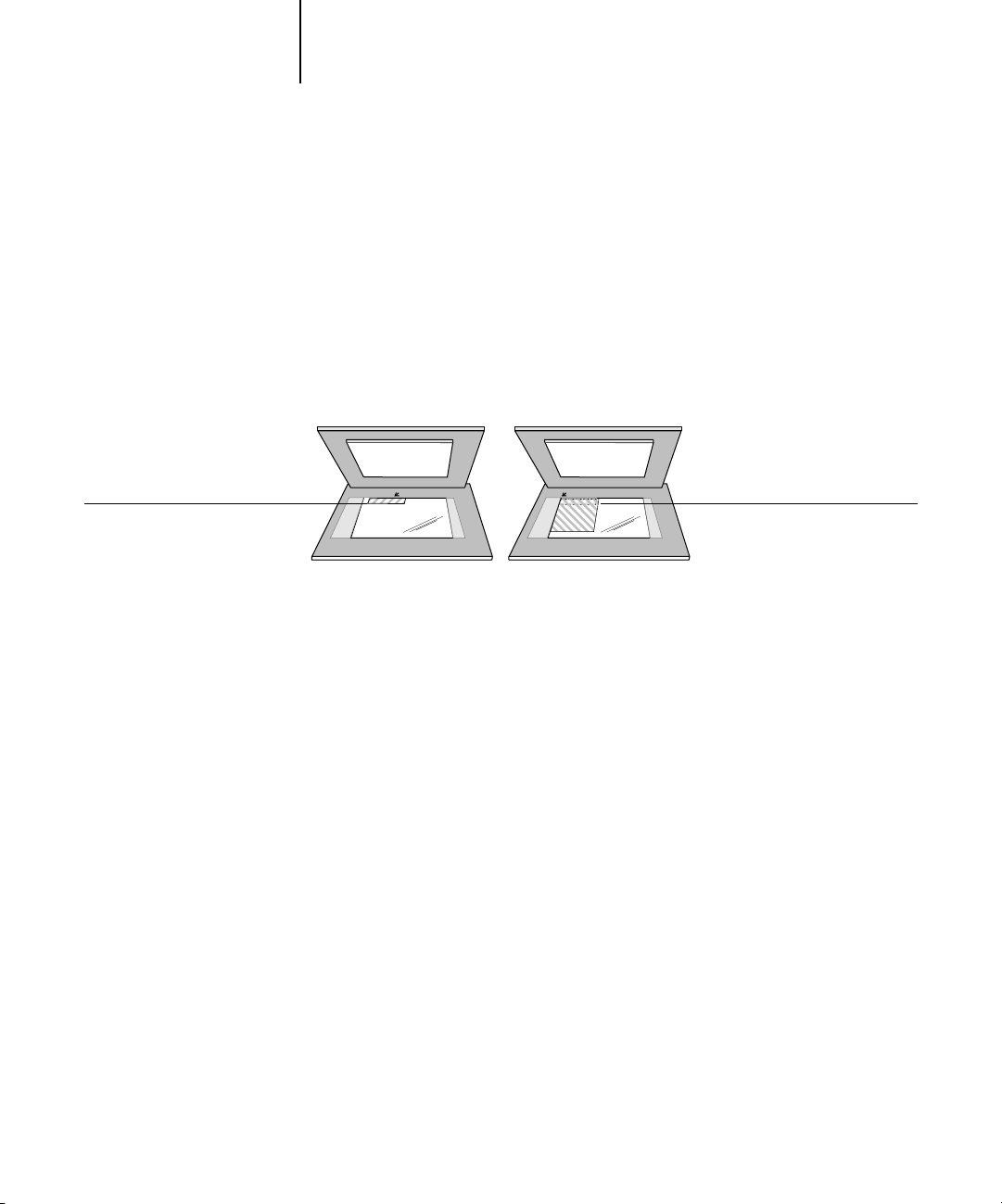

Vous pouvez également réaliser les mesures à partir du lecteur du scanner du copieur et

EX12

calibrer à l’aide d’AutoCal™ ou de ColorCal™, ce qui ne nécessite pas d’instrument de mesure et peut se faire avec ColorWise Pro Tools ou depuis le panneau de commande.

Ce chapitre décrit le principe du calibrage et explique comment procéder.

Pour plus d’informations sur les fonctions de calibrage et de simulation avancées disponibles avec ColorWise Pro Tools, telles que la modiﬁcation des proﬁls et la création de proﬁls personnalisés, reportez-vous au chapitre 3. Une méthode de saisie des mesures couleur provenant d’autres densitomètres est décrite à l’annexe B.

REMARQUE : Les procédures décrites dans le présent chapitre sont quasiment identiques

pour Mac OS et pour Windows, à quelques exceptions près. Ainsi le câble d’interface et le port utilisés pour la connexion à l’instrument de mesure diffèrent. Les fenêtres et boîtes de dialogue illustrées ici proviennent de la version Windows.

REMARQUE : Le terme ordinateur fait référence à tout ordinateur utilisant

ColorWise Pro Tools.

2-2 Calibrage de la couleur

Présentation du calibrage

Le calibrage génère des courbes qui ajustent la différence entre les densités de toner réelles (mesures) et la réponse attendue par le proﬁl de sortie.

• Les mesures reﬂètent la façon dont le copieur/imprimante reproduit les couleurs.

• Les données de calibrage sont des ensembles de mesures.

•Une cible de calibrage décrivant la façon dont on souhaite que le

copieur/imprimante reproduise les couleurs est comprise dans chaque proﬁl de sortie.

Une fois le Fiery calibré, les données correspondantes sont mémorisées. Ces données peuvent être associées à un proﬁl de sortie. Chaque proﬁl de sortie est associé à un ensemble de données de calibrage. Si vous n’en avez pas spéciﬁé, ce sont les données correspondant au proﬁl de sortie par défaut qui sont utilisées.

REMARQUE : La modiﬁcation du calibrage affectant toutes les tâches de tous les

utilisateurs, vous pouvez souhaiter limiter le nombre de personnes autorisées à effectuer un calibrage. Un mot de passe Administrateur peut être déﬁni au niveau du panneau de commande du Fiery pour contrôler l’accès au calibrage (reportez-vous au

Guide de conﬁguration).

Qu’est-ce que le calibrage ?

Le Fiery vous permet de choisir des données de calibrage aﬁn de personnaliser le calibrage des tâches spécialisées, bien que les données par défaut répondent à la plupart des besoins des utilisateurs.

Le calibrage vous permet :

•d’optimiser la capacité de reproduction des couleurs du Fiery ;

•d’assurer une qualité des couleurs régulière dans le temps ;

•d’obtenir des sorties homogènes d’un serveur Fiery à un autre du même type

connecté au même copier/printer ;

2-3 Qu’est-ce que le calibrage ?

•d’assurer une meilleure conformité de la couleur lorsque vous reproduisez des tons

directs comme ceux du nuancier PANTONE ou ceux d’autres nuanciers ;

•d’optimiser le Fiery pour l’utiliser avec les CRD (dictionnaires de rendu des

couleurs) ColorWise et les simulations CMJN, et pour utiliser les proﬁls ICC.

Principe de fonctionnement du calibrage

La qualité d’impression sur un serveur couleur tel que le Fiery connecté à un copieur/imprimante dépend de nombreux facteurs. Obtenir et conserver des densités de toner optimales sont parmi les plus importants. La densité correspond à la quantité de lumière absorbée par une surface. Une régulation précise de celle des toners permet d’obtenir des impressions couleur régulières.

Même avec un système calibré, la densité de toner est affectée par les réglages effectués lors de la maintenance, l’humidité et la température du local, et elle tend également à varier dans le temps. Une mesure régulière permet de détecter ces variations quotidiennes, et le calibrage de les corriger.

Le calibrage s’effectue par création de courbes de calibrage sur le Fiery, qui compensent les écarts constatés (mesurés) par rapport aux densités voulues (cibles). Les courbes de calibrage sont l’équivalent graphique des fonctions de transfert, qui sont des descriptions mathématiques des changements apportés aux données de départ. Les fonctions de transfert sont souvent représentées par des courbes d’entrée/sortie.

Le Fiery génère des courbes de calibrage après comparaison des valeurs mesurées avec les valeurs cibles ﬁnales pour chacun des quatre toners couleur. Les valeurs cibles sont basées sur le proﬁl de sortie.

2-4 Calibrage de la couleur

Mesures

Les ﬁchiers de mesures fournissent les valeurs numériques correspondant à la densité de toner produite par le copieur/imprimante à l’impression d’aplats de cyan, magenta, jaune et noir, et de différents dégradés de ces couleurs.

Pour créer un ﬁchier de mesures, imprimez d’abord une page d’échantillons couleur, que vous pourrez ensuite mesurer en utilisant un instrument de mesures couleurs connecté à un ordinateur du réseau ou, le cas échéant, au lecteur du périphérique d’impression. Ces nouvelles mesures sont ensuite téléchargées automatiquement vers le Fiery.

Proﬁls de sortie et données de calibrage

Les proﬁls de sortie et les données de calibrage permettent de déﬁnir les résultats de calibrage souhaités. Un ou plusieurs proﬁls de sortie, et un ou plusieurs jeux de données de calibrage sont fournis avec le Fiery. Quand vous procédez au calibrage du Fiery, vous pouvez sélectionner les données de calibrage correspondant aux besoins d’impression habituels de votre entreprise. Ces données peuvent être associées à un ou plusieurs proﬁls de sortie. (Pour plus d’informations sur les proﬁls de sortie, reportezvous à la page 1-12.)

Périodicité du calibrage

D’une manière générale et selon le volume des tâches d’impression, il est conseillé de calibrer le Fiery au moins une fois par jour. S’il est particulièrement important pour vous d’obtenir systématiquement des couleurs régulières, ou si le copieur/imprimante est soumis à des variations importantes de température ou d’humidité, calibrez après quelques heures. Pour des performances optimales, calibrez dès que vous remarquez une baisse de la qualité d’impression.

Si vous êtes amené à diviser une tâche d’impression en plusieurs parties à imprimer à des heures différentes, il est particulièrement indiqué de calibrer avant l’impression de chacune d’entre elles. Vous devriez également procéder au calibrage après une opération de maintenance sur le Fiery. Toutefois, comme les performances de ce dernier risquent d’être légèrement instables après un telle intervention, il est conseillé de ne calibrer qu’après l’impression d’une cinquantaine de pages environ.

2-5 Qu’est-ce que le calibrage ?

REMARQUE : Le copieur/imprimante est très sensible aux variations de température et

d’humidité. Il est donc recommandé de ne pas le placer à proximité d’une fenêtre ou à la lumière directe du soleil, ou encore près d’un radiateur ou d’un climatiseur. Le papier est également sensible aux variations atmosphériques : il est recommandé de le stocker dans un environnement frais aux conditions stables. Les ramettes doivent également être conservées dans leur emballage jusqu’au moment de leur utilisation.

Impression des nuanciers. Vous pouvez imprimer les nuanciers disponibles à partir du panneau de commande (reportez-vous au Guide de conﬁguration) ou de la Command WorkStation (reportez-vous au Guide de gestion des tâches) et les pages de référence couleur fournies avec les logiciels utilisateur (reportez-vous au Guide

d’installation des logiciels utilisateur ). Toutes comprennent des échantillons de couleurs

totalement saturées et différentes nuances de cyan, magenta, jaune et noir. Par ailleurs, les images comportant des tons chair sont bien adaptées à la comparaison. Vous pouvez enregistrer et comparer des pages imprimées à différentes périodes. Si vous constatez une dérive, vous devez calibrer le Fiery.

Lorsque vous examinez la page de test, n’oubliez pas que tous les échantillons de couleur doivent être visibles, même ceux qui se situent dans la gamme des 5 % ou 2 %, et que chaque jeu d’échantillons de couleur doit présenter une gradation identique d’un échantillon à l’autre, la couleur devenant de plus en plus claire en variant de cent pour cent à zéro pour cent.

Si les aplats de couleur (100 % de cyan, de magenta, de jaune ou de noir) paraissent moins saturés avec le temps, montrez-les au technicien de maintenance du copieur/imprimante et demandez-lui s’il est possible d’effectuer un réglage pour résoudre ce problème.

Vériﬁcation du statut du calibrage

Vous pouvez vériﬁer si le Fiery est calibré, quelles données de calibrage et quel proﬁl de sortie ont été utilisés et quand le dernier calibrage du copieur/imprimante a eu lieu :

•En imprimant une page de conﬁguration ou une page de test à partir du panneau de

commande ou de la Command WorkStation.

•En sélectionnant des données de calibrage dans Calibrator. Le dernier calibrage et le

nom de l’utilisateur qui l’a réalisé s’afﬁchent alors.

2-6 Calibrage de la couleur

Utilisation de Calibrator

L’outil Calibrator de ColorWise Pro Tools permet de calibrer le Fiery avec la méthode de mesure de votre choix.

La modiﬁcation du calibrage affectant toutes les tâches de tous les utilisateurs, vous pouvez souhaiter limiter le nombre de personnes autorisées à effectuer un calibrage. Un mot de passe Administrateur peut être déﬁni pour contrôler l’accès au calibrage (reportez-vous au Guide de conﬁguration).

REMARQUE : Plusieurs utilisateurs peuvent être connectés sur un serveur avec

ColorWise Pro Tools, mais un seul utilisateur peut utiliser Calibrator à la fois. Si vous tentez de vous y connecter alors qu’une autre personne l’utilise déjà, vous obtenez un message d’erreur.

Démarrage de Calibrator

Vous pouvez lancer Calibrator à partir de la fenêtre principale de ColorWise Pro Tools.

POUR CALIBRER LE FIERY À L’AIDE DE CALIBRATOR

1. Lancez ColorWise Pro Tools et connectez-vous au Fiery.

EMARQUE : Spot On n’est disponible que si vous avez installé l’option Fiery Graphic

Arts Package.

Pour savoir comment conﬁgurer la connexion au Fiery, reportez-vous au Guide

d’installation des logiciels utilisateur.

REMARQUE : Si la connexion au Fiery à partir de la Command WorkStation, qui permet

aussi l’accès à ColorWise Pro Tools, n’est pas établie, vous pouvez lancer directement ColorWise Pro Tools, indépendamment de la Command WorkStation.

Les méthodes de calibrage apparaissent ici

2-7 Utilisation de Calibrator

2. Cliquez sur Calibrator.

La fenêtre de Calibrator apparaît.

La fenêtre de Calibrator permet de choisir la méthode de calibrage de votre choix. Ces procédures sont décrites dans les sections suivantes de ce chapitre.

Les méthodes de calibrage apparaissent ici

2-8 Calibrage de la couleur

Mode Expert

Vous pouvez utiliser Calibrator en mode Standard ou Expert. Le mode Standard vous permet d’effectuer les tâches principales de calibrage, tandis que le mode Expert offre deux options supplémentaires : Imprimer les pages et Voir les mesures.

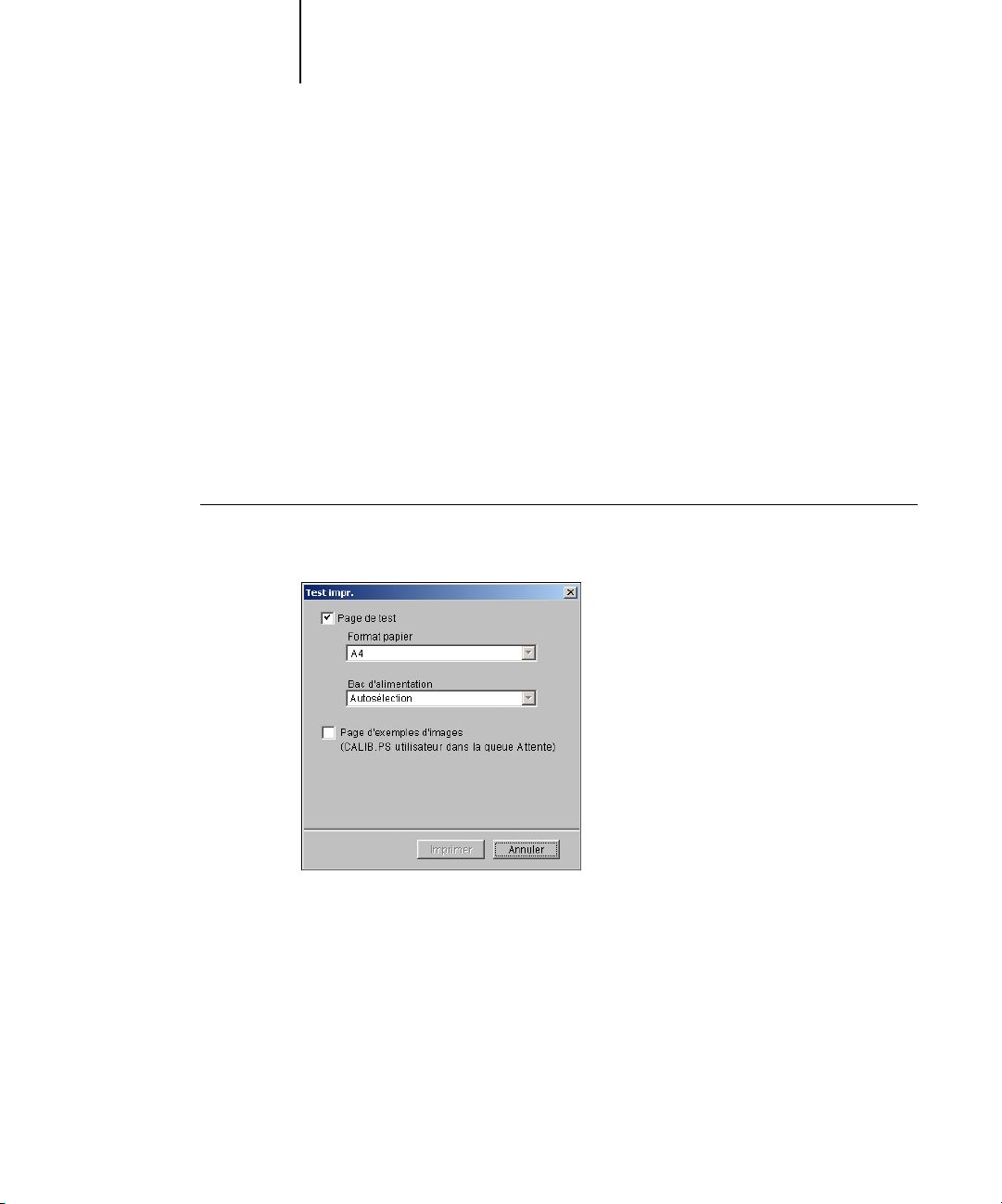

Avec l’option Imprimer les pages, vous pouvez imprimer une page de test de calibrage montrant les résultats obtenus pour les nouvelles mesures avec l’un des proﬁls associés aux données de calibrage actuelles. Vous pouvez également créer une page de test personnalisée et l’enregistrer dans un ﬁchier PostScript ou PostScript Encapsulé (EPS) intitulé CALIB.PS. Envoyez ensuite ce ﬁchier à la queue Attente du Fiery à partir de votre application ou téléchargez-le sur cette queue avec Fiery Downloader. Vous pouvez également créer le ﬁchier CALIB.PS en renommant une tâche de la queue Attente à l’aide de la Command WorkStation (reportez-vous au Guide de gestion des

tâches).

2-9 Utilisation de Calibrator

Avec l’option Voir les mesures, vous pouvez visualiser les mesures actuelles sous forme de tableau ou de graphique représentant à la fois les mesures et la cible.

Le nom du proﬁl de sortie

Lorsque plusieurs proﬁls utilisent la même cible, un menu supplémentaire nommé Aligner sur s’afﬁche dans le coin supérieur droit de la boîte de dialogue. Il répertorie tous les proﬁls de sortie utilisant les mêmes données de calibrage. La sélection d’un proﬁl de sortie dans ce menu afﬁche les courbes cible associées. Si chaque proﬁl de sortie contient une cible de calibrage unique, les courbes afﬁchées changent également lorsque vous changez de proﬁls.

apparaît ici

2-10 Calibrage de la couleur

Rétablissement des mesures de calibrage par défaut

Procédez comme suit pour rétablir les données de calibrage par défaut prédéﬁnies.

POUR RÉTABLIR LES MESURES DE CALIBRAGE PAR DÉFAUT

1. Dans la fenêtre principale de Calibrator, cliquez sur Rétablir calibrage.

Un message d’avertissement apparaît.

2. Cliquez sur OK pour rétablir les données de calibrage par défaut prédéﬁnies.

REMARQUE : L’option Rétablir calibrage ne s’applique qu’aux données de calibrage

sélectionnées.

Calibrage du Fiery avec le DTP41

L’utilisation de l’application Calibrator de ColorWise Pro Tools et du spectrophotomètre DTP41 vous permet de mesurer rapidement des échantillons de couleur générés par le copieur/imprimante et de télécharger automatiquement vos mesures sur le Fiery.

REMARQUE : Avant d’utiliser ColorWise Pro Tools et le DTP41 pour calibrer le Fiery,

suivez les instructions de la page A-5 traitant du calibrage du spectrophotomètre DTP41.

2-11 Utilisation de Calibrator

POUR CALIBRER LE FIERY À L’AIDE DU DTP41

1. Lancez Calibrator.

Pour plus d’informations sur le démarrage de Calibrator, reportez-vous à la page 2-6.

2. Sélectionnez le X-Rite DTP41 comme méthode de mesure.

3. Sous Vériﬁer les paramètres d’impression, sélectionnez les données de calibrage souhaitées.

Choisissez les données de calibrage en fonction du type de support sur lequel vous imprimerez le plus souvent.

REMARQUE : Pour que le calibrage prenne effet, vous devez associer les données de

calibrage à un ou plusieurs proﬁls de sortie. Les données de calibrage par défaut sont déjà associées au proﬁl de sortie par défaut. Il n’est donc pas nécessaire de procéder à de nouvelles associations.

4. Sous Générer la page d’échantillons, cliquez sur Imprimer.

La boîte de dialogue Options d’impression s’afﬁche.

5. Choisissez le type de papier, le format papier et le bac d’alimentation à utiliser pour la page d’échantillons, puis cliquez sur Imprimer.

Dans le menu Type de page, sélectionnez 34 ou 21 échantillons triés.

Le menu Format papier afﬁche automatiquement l’option A4/Lettre US pour 21 échantillons ou A3/Tabloïd pour 34 échantillons.

Dans le menu déroulant Bac d’alimentation, spéciﬁez la source papier.

2-12 Calibrage de la couleur

6. Récupérez la page d’échantillons sur le copieur/imprimante.

7. Sous Afﬁcher les mesures, cliquez sur Mesure.

8. Cliquez sur Mesure.

La boîte de dialogue Options de mesure s’afﬁche avec les options déﬁnies pour le type et le format de papier.

La boîte de dialogue Démarrage s’afﬁche.

9. Si nécessaire, choisissez le port COM correspondant au DTP41 dans le menu Ports disponibles. Cliquez sur Commencer les mesures.

La boîte de dialogue Mesures s’afﬁche.

2-13 Utilisation de Calibrator

10. Introduisez la page d’échantillons dans le DTP41 en commençant par la bande cyan.

11. Cliquez sur Lire la bande.

12. Répétez le processus de mesure pour les bandes magenta, jaune et noire.

Alignez la page par rapport à la fente ménagée à cet effet sur le DTP41 de manière à centrer la colonne couleur appropriée sous le repère d’alignement (reportez-vous au diagramme de la page A-2). Faites avancer la page d’environ 7,5 cm, de manière qu’elle dépasse les galets situés à l’avant et vienne en butée contre les rouleaux d’entraînement arrière.

Le DTP41 fait avancer la page d’échantillons automatiquement.

Une fois que la page est lue, Calibrator vous demande de l’insérer et de l’aligner une nouvelle fois pour la couleur suivante.

Une coche apparaît dans le cercle correspondant à la couleur lue, et le champ Statut indique que cette dernière a été mesurée.

Vous pouvez utiliser les boutons Précédent et Suivant pour reculer ou avancer d’une étape dans la séquence de mesure.

13. Lorsque le champ Statut indique que les quatre bandes de couleur ont été lues correctement, cliquez sur Accepter les mesures.

14. Dans la boîte de dialogue Mesure, cliquez sur OK.

2-14 Calibrage de la couleur

15. Dans la fenêtre de Calibrator, cliquez sur Appliquer pour mettre en œuvre les nouvelles données de calibrage.

16. Dans la boîte de dialogue d’informations, cliquez sur OK.

Cela met ﬁn au processus de calibrage du Fiery.

Calibrage du Fiery avec le DTP32

L’utilisation du DTP32 vous permet de mesurer rapidement des échantillons de couleur et de télécharger vos mesures sur le Fiery à l’aide de l’outil Calibrator de ColorWise Pro Tools.

POUR CALIBRER LE FIERY À L’AIDE DU DTP32

1. Lancez Calibrator.

Pour plus d’informations sur le démarrage de Calibrator, reportez-vous à la page 2-6.

2. Sous Sélectionner une méthode de mesure, choisissez X-Rite DTP32

3. Sous Vériﬁer les paramètres d’impression, sélectionnez les données de calibrage souhaitées.

Si plusieurs options s’afﬁchent, choisissez les données de calibrage en fonction du type de support sur lequel vous imprimerez le plus souvent.

REMARQUE : Pour que le calibrage prenne effet, vous devez associer les données de

4. Sous Générer la page d’échantillons, cliquez sur Imprimer.

La boîte de dialogue Options d’impression s’afﬁche.

5. Choisissez le type de papier, le format papier et le bac d’alimentation à utiliser pour la page d’échantillons, puis cliquez sur Imprimer.

Dans le menu Type de page, sélectionnez 34 ou 21 échantillons triés.

Le menu Format papier afﬁche automatiquement l’option A4/Lettre US pour 21 échantillons ou A3/Tabloïd pour 34 échantillons.

2-15 Utilisation de Calibrator

6. Récupérez la page d’échantillons sur le copier/printer.

7. Sous Afﬁcher les mesures, cliquez sur Mesure.

Dans le menu déroulant Bac d’alimentation, spéciﬁez la source papier.

La boîte de dialogue Options de mesure s’afﬁche avec les options déﬁnies pour le type et le format de papier.

8. Cliquez sur Mesure.

Suivez ensuite les instructions de la boîte de dialogue qui apparaît pour faire analyser la page d’échantillons par le densitomètre X-Rite DTP32.

Le champ Statut afﬁche quatre fois des instructions concernant le choix du port et l’analyse de la page d’échantillons par le DTP32, une fois pour chaque couleur.

9. Lorsque le champ Statut indique que les mesures ont été lues correctement, cliquez sur Accepter.

10. Dans la boîte de dialogue Mesure, cliquez sur OK.

2-16 Calibrage de la couleur

11. Dans la fenêtre de Calibrator, cliquez sur Appliquer pour mettre en œuvre les

12. Dans la boîte de dialogue d’informations, cliquez sur OK.

nouvelles données de calibrage.

Cela met ﬁn au processus de calibrage.

Utilisation du spectrophotomètre EFI ES-1000 et du densitomètre EFI ED-100

Le spectromètre EFI ES-1000 est un instrument à main qui mesure le spectre visible

de la lumière reﬂétée par les impressions et autres supports couleur. L’ES-1000

mesurant avec précision la densité et la couleur des impressions, il peut être considéré comme un outil efﬁcace pour calibrer le Fiery.

Le densitomètre EFI ED-100 est un instrument à main qui mesure la densité d’encre et de toner. A l’instar du DTP32, l’ED-100 est un densitomètre à réﬂexion qui vous permet de calibrer le Fiery.

L’ES-1000 et l’ED-100 sont proposés en option.

Conﬁguration de l’ES-1000

Pour calibrer avec l’ES-1000, vous devez d’abord le conﬁgurer en fonction de votre ordinateur. Pour de meilleurs résultats, vous devez également calibrer l’ES-1000 à l’aide de la carte de calibrage du point blanc fournie avec l’instrument.

Pour plus d’informations sur la conﬁguration et le calibrage de l’ES-1000, reportez-vous à la documentation qui l’accompagne.

2-17 Utilisation du spectrophotomètre EFI ES-1000 et du densitomètre EFI ED-100

L’illustration suivante montre les différents composants de l’ES-1000.

Voyant lumineux

Emplacement de l’échantillon

Voyant lumineux

Emplacement de l’échantillon (en dessous)

Bouton Mesure

Conﬁguration de l’ED-100

Pour calibrer avec l’ED-100, vous devez d’abord le conﬁgurer en fonction de votre ordinateur. Pour plus d’informations sur la conﬁguration et le calibrage de l’ED-100, reportez-vous à la documentation qui l’accompagne.

L’illustration suivante montre les différents composants de l’ED-100.

Bouton Mesure

2-18 Calibrage de la couleur

Calibrage du Fiery avec l’ES-1000 ou l’ED-100

Vous pouvez utiliser ColorWise Pro Tools avec l’ES-1000 ou l’ED-100 pour calibrer le Fiery.

POUR CALIBRER LE FIERY AVEC L’ES-1000 OU L’ED100

1. Lancez Calibrator.

Pour plus d’informations sur le démarrage de Calibrator, reportez-vous à la page 2-6.

2. Choisissez le spectromètre EFI ES-1000 ou le densitomètre EFI ED-100 comme méthode de mesure.

3. Sous Vériﬁer les paramètres d’impression, sélectionnez les données de calibrage souhaitées.

Choisissez les données de calibrage en fonction du type de support sur lequel vous imprimerez le plus souvent.

REMARQUE : Pour que le calibrage prenne effet, vous devez associer les données de

4. Sous Générer la page d’échantillons, cliquez sur Imprimer.

La boîte de dialogue Options d’impression s’afﬁche.

2-19 Utilisation du spectrophotomètre EFI ES-1000 et du densitomètre EFI ED-100

5. Choisissez le type de papier, le format papier et le bac d’alimentation à utiliser pour

6. Récupérez la page d’échantillons sur le copieur/imprimante.

7. Sous Afﬁcher les mesures, cliquez sur Mesure.

la page d’échantillons, puis cliquez sur Imprimer.

Dans le menu Type de page, sélectionnez 34 ou 21 échantillons triés ou aléatoires. Les échantillons triés sont imprimés sur la page par niveaux de teinte et de saturation. Les échantillons choisis de façon aléatoire sont imprimés sur la page sans ordre spéciﬁque, aﬁn de compenser les irrégularités de densité observées sur les différentes parties de la page.

Dans le menu Format papier, l’option A4/Lettre pour 21 échantillons ou A3 pour 34 échantillons est automatiquement sélectionnée.

Dans le menu déroulant Bac d’alimentation, spéciﬁez la source papier.

La boîte de dialogue Options de mesure s’afﬁche.

8. Sélectionnez Clics par échantillon, Retour audio et Port options, puis cliquez sur Commencer.

Le menu Type de page sélectionne automatiquement le type de page de mesure imprimé à l’étape 6.

Utilisez les touches ﬂéchées situées en regard du champ Clics par échantillon pour choisir le nombre de mesures que vous souhaitez prendre pour chaque échantillon de la page. Lorsque vous sélectionnez plusieurs clics, la valeur moyenne de toutes les mesures prises pour l’échantillon est renvoyée au Fiery. Les mesures multiples sont plus précises, mais peuvent nécessiter plus de temps.

2-20 Calibrage de la couleur

Sélectionnez l’option Retour audio si vous souhaitez qu’un signal sonore souligne chaque enregistrement de mesure. Un signal unique indique que la mesure a été prise correctement, un signal double indique qu’une erreur est survenue. Lorsque vous avez spéciﬁé plusieurs clics par échantillon, le signal retentit une fois la dernière mesure prise.

Si nécessaire, choisissez le port COM correspondant à l’ES-1000 ou à l’ED-100 dans le menu Port.

La fenêtre Mesures s’afﬁche lorsque vous cliquez sur Commencer. Les instructions de mesure des échantillons s’afﬁchent dans le champ Statut.

9. Placez l’ES-1000 ou l’ED-100 sur l’échantillon spéciﬁé sur la page de mesure, en veillant à centrer l’ouverture par rapport à l’échantillon. Cliquez sur Mesure pour prendre la mesure.

EMARQUE : Pour une mesure plus précise, placez plusieurs feuilles de papier ordinaire

sous la page de mesure pour empêcher la lecture des couleurs sous-jacentes par l’instrument.

Lorsque vous avez spéciﬁé plusieurs clics par échantillon, appuyez sur le bouton Mesure autant de fois que nécessaire pour prendre le nombre requis de mesures. Nous recommandons de déplacer l’ES-1000 ou l’ED-100 légèrement après chaque mesure tout en le maintenant dans le périmètre de l’échantillon.

2-21 Utilisation du spectrophotomètre EFI ES-1000 et du densitomètre EFI ED-100

Lorsque l’échantillon a été mesuré correctement, une coche apparaît dans l’aperçu de l’échantillon de la fenêtre Mesures. L’échantillon suivant à mesurer est identiﬁé et mis en surbrillance dans la fenêtre.

10. Répétez l’étape 9 pour mesurer chaque échantillon de la page de mesure.

Pour reprendre une mesure, sélectionnez d’abord l’aperçu de l’échantillon désiré dans la fenêtre Mesures. Mesurez ensuite l’échantillon sur la page à l’aide de l’ES-1000 ou de l’ED-100.

REMARQUE : Les mesures doivent être prises dans l’ordre indiqué dans la fenêtre

Mesures et sur la page d’échantillons.

11. Lorsque tous les échantillons ont été lus correctement, cliquez sur Accepter.

12. Dans la fenêtre de Calibrator, cliquez sur Appliquer pour mettre en œuvre les nouvelles données de calibrage.

13. Dans la boîte de dialogue d’informations, cliquez sur OK.

Cela met ﬁn au processus de calibrage du Fiery.

2-22 Calibrage de la couleur

EX12

Utilisation d’AutoCal et de ColorCal

AutoCal et ColorCal vous permettent de calibrer le Fiery sans avoir recours à un spectrophotomètre ou à un densitomètre. Ces méthodes utilisent le scanner du copieur pour mesurer les valeurs de densité de toner.

Vous pouvez utiliser le calibrage AutoCal et ColorCal à partir de ColorWise Pro Tools ou du panneau de commande du Fiery. Pour plus d’informations sur les difﬁcultés que vous pourriez rencontrer lors du calibrage avec AutoCal, reportez-vous au Guide de

gestion des tâches.

REMARQUE : Pour calibrer avec AutoCal ou ColorCal, il vous faut la bande de niveaux

de gris Kodak fournie avec le kit de documentation du Fiery.

Calibrage avec ColorWise Pro Tools et AutoCal ou ColorCal

Lorsque vous exécutez ColorCal à partir de ColorWise Pro Tools, vous pouvez calibrer le scanner du copieur avant de calibrer le Fiery lui-même. AutoCal n’offre pas cette possibilité.

POUR CALIBRER AVEC COLORWISE PRO TOOLS ET AUTOCAL OU COLORCAL

1. Lancez Calibrator.

Pour plus d’informations sur le démarrage de Calibrator, reportez-vous à la page 2-6.

2. Sous Sélectionner une méthode de mesure, choisissez AutoCal ou ColorCal.

3. Sous Vériﬁer les paramètres d’impression, sélectionnez les données de calibrage souhaitées.

Si plusieurs options s’afﬁchent, choisissez les données de calibrage en fonction du type de support sur lequel vous imprimerez le plus souvent.

REMARQUE : Pour que le calibrage prenne effet, vous devez associer les données de

2-23 Utilisation d’AutoCal et de ColorCal

4. Sous Générer la page d’échantillons, cliquez sur Imprimer.

5. Choisissez le bac d’alimentation à utiliser pour la page d’échantillons, puis cliquez sur

La boîte de dialogue Options d’impression s’afﬁche.

AutoCal

Imprimer.

Le menu Type de page sélectionne automatiquement la page AutoCal ou ColorCal. Le format papier est automatiquement déﬁni sur A4/Lettre US.

ColorCal

6. Récupérez la page d’échantillons sur le copieur.

7. Sous Afﬁcher les mesures, cliquez sur Mesure.

Si vous avez choisi la méthode AutoCal, passez à l’étape 11.

Si vous avez choisi la méthode ColorCal, un message d’avertissement s’afﬁche, vous demandant si vous souhaitez calibrer le scanner du copieur.

8. Si vous utilisez ColorCal et souhaitez calibrer le scanner, cliquez sur Oui lorsque ce message s’afﬁche.

9. Choisissez le bac d’alimentation à utiliser pour la page d’échantillons du scanner, puis cliquez sur Imprimer. Récupérez la page d’échantillons du scanner sur le copieur.

2-24 Calibrage de la couleur

10. Placez la bande de niveaux de gris, la bande de couleurs et la page d’échantillons du scanner dans la position correcte sur la vitre du copieur pour calibrer le scanner.

Placez la bande de niveaux de gris face vers le bas sur la vitre du copieur, au centre du bord supérieur de la page d’échantillons du scanner. Placez de même la bande de couleurs sur la vitre du copieur en la centrant sous la bande de niveaux de gris. Les deux bandes doivent être distantes d’environ 0,65 à 1,25 cm. Enﬁn, placez la page d’échantillons du scanner couleur face vers le bas, sur les bandes.

Cliquez sur Continuer dans la boîte de dialogue qui s’afﬁche pour exécuter le calibrage du scanner.

Une fois le scanner calibré, une autre boîte de dialogue s’afﬁche, vous demandant de calibrer le Fiery.

11. Suivez les instructions de la boîte de dialogue pour placer la bande de niveaux de gris et la page d’échantillons AutoCal ou ColorCal sur la vitre du copieur. Cliquez sur OK pour calibrer le Fiery.

AutoCal ColorCal

12. Dans la fenêtre principale de Calibrator, cliquez sur Appliquer pour mettre en œuvre les nouvelles données de calibrage.

13. Dans la boîte de dialogue d’informations, cliquez sur OK.

Cela met ﬁn au processus de calibrage.

2-25 Utilisation d’AutoCal et de ColorCal

Calibrage à partir du panneau de commande avec AutoCal ou

EX12

ColorCal

Si un mot de passe Administrateur a été déﬁni, vous devez le saisir pour effectuer le calibrage à partir du panneau de commande. Pour plus d’informations sur l’utilisation du panneau de commande du Fiery, reportez-vous au Guide de conﬁguration.

Vous pouvez également supprimer les mesures de calibrage du Fiery. Ceci est rarement nécessaire, dans la mesure où chaque nouveau calibrage remplace le précédent, si le jeu de données sélectionné est identique.

POUR UTILISER AUTOCAL OU COLORCAL À PARTIR DU PANNEAU DE COMMANDE

1. Lorsque l’écran Au repos est afﬁché, appuyez sur la touche Menu pour accéder au menu Fonctions.

2. Choisissez Calibrage, puis Conﬁg. calibrage à l’aide des ﬂèches Haut et Bas et des touches de sélection de ligne.

Si un mot de passe a été déﬁni sur le Fiery, saisissez-le et appuyez sur OK.

3. Sélectionnez Standard ou Expert pour le mode de calibrage.

Le mode Expert ajoute une option permettant d’imprimer une page de test (reportez-vous à la page 2-8).

4. Pour Bac, sélectionnez l’endroit où sera prélevé le papier de la page d’échantillons et appuyez sur OK.

Choisissez A4/Lettre US à partir du panneau de commande du Fiery.

REMARQUE : Si vous imprimez une page d’échantillons à partir du plateau

d’alimentation manuelle, vous devez placer dans ce dernier du papier approprié et sélectionner le format papier sur l’afﬁcheur du copieur/imprimante.

5. Sélectionnez Calibrer.

6. Choisissez le calibrage.

Vous pouvez le choisir dans la liste regroupant tous les calibrages sur le Fiery. Cet écran n’apparaît que si plusieurs jeux de calibrage sont disponibles.

2-26 Calibrage de la couleur

7. Lorsqu’un message vous y invite, choisissez Oui pour imprimer la page d’échantillons.

8. Sélectionnez Oui dans cet écran.

9. Lorsqu’un message vous y invite, placez la bande de niveaux de gris Kodak face vers le

Cette page est constituée d’échantillons de couleur qui seront mesurés par le scanner du copieur puis comparés aux valeurs cibles de la couleur. Une fois la page imprimée, l’écran Mesurer échantillons s’afﬁche.

bas sur la vitre d’exposition du copieur.

Placez la bande au centre du bord supérieur de la page AutoCal ou ColorCal.

Placez la bande de niveaux de gris face vers le bas

Placez la page d’échantillons couleu

face vers le bas, sur la bande de

niveaux de gris

10. Placez la page d’échantillons couleur face vers le bas, sur la bande de niveaux de gris.

Placez la page dans le coin supérieur gauche de la vitre d’exposition du copieur/imprimante. Faites glisser la bande de niveaux de gris jusqu’au centre du bord supérieur de la page d’échantillons. Assurez-vous que ses échantillons gris ne chevauchent pas les échantillons couleur.

Refermez le cache de la vitre en veillant à ne pas déplacer la bande et la page.

2-27 Utilisation d’AutoCal et de ColorCal

11. Choisissez OK à partir du panneau de commande.

Des messages de statut afﬁchent la progression de la lecture et du calcul des mesures.

12. Lorsqu’un message vous invite à imprimer la page de test (mode Expert uniquement), choisissez Oui pour prévisualiser le calibrage sélectionné.

Choisissez dans la liste de proﬁls de sortie utilisant les mêmes données de calibrage, et appuyez sur OK. Cette option s’afﬁche uniquement lors du calibrage en mode Expert.

13. Lorsqu’un message vous invite à appliquer ou à remplacer le calibrage existant, choisissez Oui.

14. Choisissez Oui pour conﬁrmer.

Des messages de statut afﬁchent la progression du calibrage. Lorsqu’il est terminé, l’écran du menu Fonctions s’afﬁche à nouveau.

POUR SUPPRIMER LE CALIBRAGE À PARTIR DU PANNEAU

DE COMMANDE

1. Pour plus d’informations sur l’utilisation du panneau de commande du Fiery, accédez au menu Calibrage en procédant comme décrit à la page 2-25.

2. Choisissez Enlever calibrage.

3. Lorsqu’un message vous y invite, indiquez si vous souhaitez poursuivre la suppression du calibrage.

Les mesures actuelles sont supprimées et le calibrage par défaut est rétabli.

3-1 Proﬁle Manager

Chapitre 3 : ColorWise Pro Tools

Conçu de manière à offrir une grande souplesse pour le contrôle de l’impression couleur, ColorWise Pro Tools est un ensemble constitué des outils de gestion des couleurs suivants :

• Calibrator (reportez-vous au chapitre 2)

• Color Editor

•Proﬁle Manager

•Spot On (disponible uniquement si vous avez installé le module Fiery Graphic Arts

Package)

• Color Setup

Les versions de ColorWise Pro Tools pour Mac OS et pour Windows sont quasiment identiques, excepté quelques différences qui sont indiquées dans ce chapitre. Les fenêtres et boîtes de dialogue illustrées ici proviennent de la version Windows. Pour savoir comment établir et conﬁgurer la connexion à ColorWise Pro Tools, reportez-vous au Guide d’installation des logiciels utilisateur.

REMARQUE : Si la connexion au Fiery à partir de la Command WorkStation, qui permet

aussi l’accès à ColorWise Pro Tools, n’est pas établie, vous pouvez lancer directement ColorWise Pro Tools, indépendamment de la Command WorkStation.

3-2 ColorWise Pro Tools

Proﬁle Manager

Proﬁle Manager vous permet de gérer et de modiﬁer les proﬁls ICC. Dans le cas du Fiery, ces proﬁls sont divisés en proﬁls Source RVB, Simulation et Sortie.

• Source RVB contient tous les proﬁls du moniteur résidant sur le Fiery. Les proﬁls

source RVB servent à déﬁnir l’espace couleur source pour les couleurs RVB traitées sur le Fiery.

REMARQUE : Si vous utilisez Photoshop 5.x ou 6.x, vous pouvez télécharger le proﬁl

pour l’espace de travail de votre choix sur le Fiery et le choisir comme proﬁl source RVB. Pour plus d’informations, reportez-vous à la Référence Fiery pour la couleur.

• Simulation contient les proﬁls d’imprimante servant à simuler un autre périphérique

sur le Fiery.

• Sortie contient les proﬁls de copieur/imprimante décrivant le copieur/imprimante

associé. Pour plus d’informations sur les proﬁls de sortie, reportez-vous à la

page 1-12.

REMARQUE : Le fait de modiﬁer les proﬁls par défaut du Fiery affecte toutes les tâches de

tous les utilisateurs. Si vous désirez limiter l’accès à ColorWise Pro Tools, vous pouvez

déﬁnir un mot de passe Administrateur.

Les proﬁls suivants sont fournis avec le Fiery.

Source RVB :

• sRGB (PC) — espace couleur source pour un moniteur d’ordinateur Windows

générique

• Apple Standard — espace couleur source standard pour tous les moniteurs

d’ordinateurs Mac OS standards avec des versions antérieures de ColorSync

• EFIRGB — réglage par défaut prédéﬁni pour un Fiery

3-3 Proﬁle Manager

Simulation :

• SWOP-Coated — norme d’imprimerie américaine

• Euroscale — norme d’imprimerie européenne

• DIC — norme d’imprimerie japonaise

Par ailleurs, un ou plusieurs proﬁls de sortie sont fournis avec le Fiery. Pour plus d’informations sur les proﬁls de sortie, reportez-vous à la page 1-12.

Déﬁnition des proﬁls par défaut

Les proﬁls par défaut sont appliqués à toutes les tâches d’impression envoyées au Fiery, à moins que l’utilisateur ne les remplace à l’aide des options d’impression. Par conséquent, les proﬁls par défaut doivent être ceux employés le plus souvent.

POUR SPÉCIFIER UN PROFIL PAR DÉFAUT

1. Lancez ColorWise Pro Tools et cliquez sur Proﬁle Manager.

Les proﬁls de sortie

s’afﬁchent ici

Le côté gauche de la fenêtre principale de Proﬁle Manager répertorie les proﬁls ICC présents dans le répertoire par défaut de votre poste de travail. Le côté droit présente les trois proﬁls existant sur le Fiery.

L’icône de verrouillage ( ) située à gauche du nom du proﬁl indique que celui-ci ne peut pas être supprimé et qu’il peut être modiﬁé uniquement s’il est enregistré sous un nouveau nom. Seuls les proﬁls de simulation et de sortie peuvent être modiﬁés.

Fenêtre des paramètres de proﬁl de source RVB (à gauche) et de simulation (à droite)

3-4 ColorWise Pro Tools

Une petite icône située à gauche du nom d’un proﬁl signale le proﬁl par défaut pour chaque catégorie (Source RVB, Simulation et Sortie). Si vous désignez un proﬁl par défaut différent, l’icône s’afﬁche à côté du proﬁl que vous avez désigné. L’icône indiquant les proﬁls Source RVB et Sortie ressemble à une cible ( ). L’apparence de l’icône signalant le proﬁl de simulation par défaut change selon que l’option Séparation RVB de la boîte de dialogue Param. globaux est réglée sur Simulation ( ) ou Sortie ( ).

2. Choisissez le type de proﬁl que vous voulez désigner comme proﬁl par défaut, puis cliquez sur Param. proﬁl.

3. Dans la boîte de dialogue Paramètres du proﬁl de simulation, cochez la case Par défaut et cliquez sur Appliquer.

4. Cliquez sur OK.

Dans la fenêtre principale de Proﬁle Manager, l’icône de la cible apparaît en regard du nouveau proﬁl par défaut.

3-5 Proﬁle Manager

5. Répétez les étapes 2 à 4 pour chaque type de proﬁl.

Si un aucun proﬁl par défaut sélectionné pour Source RVB, l’option d’impression correspondante est réglée sur Aucun. Si aucun proﬁl par défaut n’est sélectionné pour Simulation, l’option de simulation CMJN est réglée sur Aucun. Pour plus d’informations sur les options d’impression, reportez-vous au chapitre 1.

Le proﬁl de sortie est toujours associé à des valeurs par défaut. Vous pouvez modiﬁer le proﬁl de sortie par défaut en sélectionnant un proﬁl prédéﬁni puis en cliquant sur Param. proﬁl. Vous pouvez également créer un nouveau proﬁl par défaut sous un nouveau nom en sélectionnant un proﬁl prédéﬁni et en spéciﬁant le jeu de calibrage de votre choix dans le menu déroulant Utiliser données de calibrage et un nouveau nom dans le menu Description du proﬁl.

Téléchargement des proﬁls

Le Fiery comporte des proﬁls par défaut. Vous pouvez télécharger des proﬁls supplémentaires sur le Fiery depuis un ordinateur.

POUR TÉLÉCHARGER UN PROFIL

1. Lancez ColorWise Pro Tools et cliquez sur Proﬁle Manager.

Le côté gauche de la fenêtre principale de Proﬁle Manager répertorie les proﬁls ICC présents dans le répertoire par défaut de votre poste de travail.

• Windows 9x/Me — Windows\System\Color

• Windows NT 4.0 — Winnt\System32\Color

• Windows 2000 — Winnt\System32\Spool\Drivers\Color

• Windows XP — Windows\System32\Spool\Drivers\Color

•

Mac OS — Dossier Système:Préférences:Proﬁls ColorSync avec ColorSync 2.0, et

Dossier Système: Proﬁls ColorSync avec ColorSync 2.5 ou ultérieur

2. Si le proﬁl désiré est absent, vous pouvez ouvrir un autre répertoire en cliquant sur Parcourir. Localisez le répertoire contenant le proﬁl que vous voulez télécharger et cliquez sur OK.

3-6 ColorWise Pro Tools

3. Lorsque le proﬁl à télécharger est afﬁché dans la liste de la fenêtre principale de Proﬁle Manager, sélectionnez-le.

Si le proﬁl est compatible avec le Fiery, une ﬂèche verte indique qu’il peut être téléchargé. Seuls les proﬁls de périphérique de sortie peuvent être téléchargés vers Simulation ou Sortie. Seuls les proﬁls de périphérique d’entrée peuvent être téléchargés vers Source RVB.

REMARQUE : Sur les ordinateurs Windows, les proﬁls doivent avoir une extension .icc

ou .icm pour apparaître dans la liste. Sur les ordinateurs Mac OS, ils doivent avoir un type de ﬁchier « prof ».

Tous les proﬁls ICC présents dans le répertoire sélectionné sur votre poste de travail s’afﬁchent dans la liste de la fenêtre principale de Proﬁle Manager. Le fait qu’un proﬁl apparaisse dans cette liste ne signiﬁe pas qu’il peut être téléchargé sur le Fiery.

Les proﬁls de simulation doivent être uniquement des proﬁls de périphériques dont vous souhaitez faire correspondre les caractéristiques couleur de sortie avec celles du Fiery. Les proﬁls de sortie doivent être uniquement des proﬁls du périphérique auquel le Fiery est connecté. Bien qu’il soit possible de télécharger des proﬁls d’imprimante CMJN en tant que Simulation ou Sortie, vous devez tenir compte de la façon dont ils seront utilisés. Si vous souhaitez que les impressions du Fiery ressemblent à celles d’une autre imprimante, téléchargez ce proﬁl en tant que Simulation. Si vous possédez un proﬁl personnalisé du copieur/imprimante auquel le Fiery est connecté, téléchargez-le en tant que proﬁl de sortie.

4. Cliquez sur la ﬂèche pour télécharger le proﬁl et cliquez sur OK lorsque le téléchargement est terminé.

Le nouveau proﬁl apparaît maintenant dans la liste des proﬁls, du côté droit de la fenêtre principale de Proﬁle Manager.

Pour les ordinateurs Mac OS, il faut l’associer à l’un des noms prédéﬁnis (Source 1 à -10 pour Source RVB, Simulation 1 à -10 pour Simulation ou Sortie 1 à -10 pour Sortie) ou en faire le proﬁl par défaut avant de pouvoir l’appliquer. Pour les ordinateurs Windows, tous les proﬁls peuvent être identiﬁés dans le pilote par leur description (reportez-vous à la section « Déﬁnition d’un proﬁl », à la page- 3-8).

3-7 Proﬁle Manager

REMARQUE : Lorsqu’un proﬁl de sortie est téléchargé, il hérite du calibrage cible du

proﬁl de sortie par défaut actuel.

Modiﬁcation des proﬁls

Vous pouvez personnaliser les proﬁls de simulation présents sur le Fiery en fonction de vos besoins et des caractéristiques de votre copieur/imprimante avec Color Editor, en procédant directement ou par l’intermédiaire de Proﬁle Manager. Pour plus d’informations sur la modiﬁcation des proﬁls, reportez-vous à la section « Color

Editor », à la page- 3-11.

Gestion des proﬁls

Proﬁle Manager vous permet de sauvegarder les proﬁls aﬁn de ne perdre aucun proﬁl personnalisé lors de la mise à jour du logiciel du Fiery. Vous pouvez également télécharger une copie d’un proﬁl interne du Fiery sur votre poste de travail aﬁn de l’utiliser avec une application prenant en charge les proﬁls ICC, telle que Photoshop. Proﬁle Manager vous permet également de supprimer les proﬁls dont vous n’avez plus besoin.

REMARQUE : Seuls les proﬁls sans icône de verrouillage dans la fenêtre principale de

Proﬁle Manager peuvent être sauvegardés ou supprimés. Les proﬁls verrouillés ne peuvent pas être effacés mais peuvent généralement être sauvegardés.

POUR SAUVEGARDER LES PROFILS

1. Lancez ColorWise Pro Tools et cliquez sur Proﬁle Manager.

2. Sur le Fiery, sélectionnez le proﬁl que vous voulez télécharger.

La ﬂèche située au milieu de la fenêtre de Proﬁl Manager devient verte et s’oriente vers la gauche, indiquant que le proﬁl peut être téléchargé.

3. Cliquez sur la ﬂèche verte, choisissez un nom et un emplacement pour l’enregistrement du proﬁl et cliquez sur Enregistrer.

Le nom choisi sera celui du proﬁl, mais sa description sera celle d’origine ou celle que vous avez saisie dans la boîte de dialogue Param. proﬁl.

REMARQUE : Lors de l’enregistrement du proﬁl sur un ordinateur Windows, veillez à

utiliser l’extension .icm. Si l’extension n’est pas incluse, d’autres boîtes de dialogue s’afﬁchent.

3-8 ColorWise Pro Tools

4. Cliquez sur OK lorsqu’un message vous informe que le proﬁl a été téléchargé avec succès.

Vous pouvez supprimer des proﬁls aﬁn de libérer de l’espace sur le disque dur du Fiery (même si les ﬁchiers prennent peu d’espace), et aﬁn d’être sûr que personne n’utilisera le mauvais proﬁl.

POUR SUPPRIMER UN PROFIL DU DISQUE DUR DU FIERY

1. Lancez ColorWise Pro Tools et cliquez sur Proﬁle Manager.

2. Sélectionnez le proﬁl que vous souhaitez supprimer et cliquez sur Supprimer.

Un message d’avertissement vous demande de conﬁrmer la suppression.

REMARQUE : Vous ne pouvez pas supprimer un proﬁl prédéﬁni, un proﬁl par défaut

ou un proﬁl lié à un proﬁl auquel un nom prédéﬁni a été attribué (Simulation-1, par exemple).

3. Cliquez sur Oui pour supprimer le proﬁl.

4. Si vous souhaitez supprimer un proﬁl actuellement sélectionné par défaut ou associé à un nom personnalisé, cliquez sur Param. proﬁl et désactivez l’option par défaut.

Déﬁnition d’un proﬁl

Pour les ordinateurs Mac OS, avant d’appliquer à une tâche d’impression un proﬁl téléchargé ou modiﬁé, vous devez lui associer l’un des noms prédéﬁnis ou le déﬁnir comme proﬁl par défaut pour toutes les tâches d’impression (reportez-vous à la section sur la déﬁnition des proﬁls par défaut, à la page 3-3). Dix noms sont disponibles pour les proﬁls personnalisés : Source 1 à -10 pour Source RVB, Simulation 1 à -10 pour Simulation et Sortie 1 à -10 pour Sortie.

Pour les ordinateurs Windows, tous les proﬁls peuvent être identiﬁés dans le pilote par leur nom réel. Ces noms ﬁxes sont utilisés dans le ﬁchier PPD. Vous pouvez donc sélectionner les proﬁls pour chaque tâche, même si le pilote que vous utilisez ne permet pas d’aller chercher la liste à jour sur le serveur.

REMARQUE : Cette procédure est illustrée à l’aide d’un proﬁl de simulation personnalisé.

Elle est identique, que les proﬁls soient personnalisés ou téléchargés.

3-9 Proﬁle Manager

POUR DÉFINIR UN PROFIL

1. Lancez ColorWise Pro Tools et cliquez sur Proﬁle Manager.

Proﬁl

personnalisé

créé avec

Color Edito

Pour cet exemple, admettons que DIC-nouveau soit un proﬁl personnalisé, créé avec Color Editor, ce qui suppose qu’aucune information le concernant ne s’afﬁche dans la colonne Appellation dans le pilote.

2. Cliquez sur DIC-nouveau dans la liste Simulation et cliquez sur Param. proﬁl, ou cliquez deux fois sur DIC-nouveau.

3. Cochez la case « Appellation dans le pilote », choisissez dans le menu déroulant l’un des noms de simulation personnalisée prédéﬁnis (Simulation 1 à Simulation 10) et cliquez sur Appliquer.

EMARQUE : Veillez à ne pas choisir un nom déjà attribué. Si vous tentez de donner le

même nom à deux proﬁls, vous obtiendrez un message d’erreur.

Pour un proﬁl de sortie, les noms personnalisés prédéﬁnis seraient Sortie-1 à Sortie-10.

3-10 ColorWise Pro Tools

REMARQUE : Alors que vous ne pouvez pas supprimer un proﬁl prédéﬁni, vous pouvez

utiliser son nom pour votre proﬁl modiﬁé lorsque vous cochez la case de l’option « Appellation dans le pilote ». Le proﬁl prédéﬁni est alors remplacé par votre proﬁl.

Lorsque vous choisissez Param. proﬁl pour un proﬁl de sortie, l’option Utiliser données de calibrage s’afﬁche également. Vous devez calibrer le Fiery avec les données de calibrage avant que l’option ne prenne effet. Si vous n’avez jamais effectué de mesure avec les données de calibrage, des mesures par défaut seront appliquées. Pour plus d’informations sur les données de calibrage, reportez-vous à la page 2-2.

Vous pouvez également modiﬁer la description de tous les proﬁls non verrouillés dans la boîte de dialogue Paramètres du proﬁl.

4. Cliquez sur OK.

DIC-nouveau

apparaît dans le

pilote sous le

nom Simulation-1

3-11 Color Editor

Simulation-1 apparaît maintenant dans la colonne « Appellation dans le pilote » pour le proﬁl DIC-nouveau. Si vous sélectionnez Simulation-1 pour l’option Proﬁl de simulation CMJN du pilote d’imprimante, la simulation DIC-nouveau est appliquée à la tâche d’impression.

Si vous ne déﬁnissez pas de proﬁl de simulation personnalisé, Aucun est sélectionné pour le proﬁl de simulation CMJN lors de l’impression de votre tâche. Si vous ne déﬁnissez pas de proﬁl personnalisé pour la source RVB ou la sortie, c’est le proﬁl par défaut qui est utilisé.

Color Editor

Color Editor permet de personnaliser les proﬁls de simulation et de sortie. Vous pouvez y accéder soit directement, en cliquant sur son icône dans la fenêtre principale de ColorWise Pro Tools, soit indirectement via Proﬁle Manager.

Modiﬁcation des proﬁls

Color Editor vous permet de créer des proﬁls personnalisés à partir de proﬁls de simulation ou de sortie existants, en les modiﬁant et en les enregistrant sous un autre nom. Avec Color Editor, vous pouvez créer, pour votre Fiery, un proﬁl parfaitement adapté à vos besoins.

REMARQUE : Vous ne pouvez pas modiﬁer les proﬁls source ; seuls les proﬁls de

simulation et de sortie peuvent être personnalisés.

Color Editor propose deux modes d’édition pour modiﬁer les proﬁls de sortie.

• Utilisateur — Pour modiﬁer des proﬁls de sortie et enregistrer leurs versions

personnalisées.

• % Densité — Pour visualiser la cible de calibrage, une des composantes du proﬁl de

sortie. Vous ne pouvez pas la modiﬁer dans cette fenêtre, mais vous pouvez en importer une nouvelle (reportez-vous à la page 2-2).

3-12 ColorWise Pro Tools

Color Editor propose aussi plusieurs modes d’édition pour modiﬁer les simulations.

• Référence — Utilisez ce mode pour créer une simulation de référence personnalisée

qui affecte toutes les tâches d’impression auxquelles elle est appliquée, sauf si une simulation associée existe pour la combinaison sélectionnée de proﬁl de simulation, de méthode de simulation et de proﬁl de sortie.

• Rapide, Complète (GCR source), ou Complète (GCR sortie) — Utilisez ces options

pour créer des simulations liées à un proﬁl personnalisé. Les simulations associées n’affectent la tâche d’impression que si l’on sélectionne le proﬁl de simulation, la méthode de simulation et le proﬁl de sortie correspondants. Si vous choisissez un proﬁl de sortie et une méthode de simulation auxquels vous avez associé une simulation personnalisée, cette simulation est automatiquement appliquée à la tâche d’impression. Si vous choisissez une méthode de simulation ou un proﬁl de sortie auxquels aucune simulation personnalisée n’est associée, c’est la simulation de référence qui est automatiquement appliquée. Pour plus d’informations sur les méthodes de simulation, reportez-vous à la page 1-11.

REMARQUE : Si vous avez modiﬁé une simulation de référence après avoir créé une

simulation associée, les modiﬁcations ne s’appliquent pas à la simulation associée.

POUR MODIFIER UN PROFIL DE SIMULATION EN MODE RÉFÉRENCE OU UN PROFIL DE SORTIE EN MODE UTILISATEUR

1. Lancez ColorWise Pro Tools et cliquez sur Color Editor.

2. Sélectionnez Simulation ou Sortie dans le menu déroulant Afﬁcher.

Simulation et Sortie donnent respectivement une liste des proﬁls de simulation et une liste des proﬁls de sortie résidant sur le Fiery.

3-13 Color Editor

3. Sélectionnez le proﬁl que vous souhaitez modiﬁer et cliquez sur Sélectionner.

4. Pour un proﬁl de simulation, sélectionnez Référence dans le menu déroulant Mode

Vous pouvez également ouvrir Proﬁle Manager, sélectionner un proﬁl et cliquer sur Modiﬁer.

d’édition. Pour un proﬁl de sortie, sélectionnez Utilisateur dans le menu déroulant Mode d’édition.

Pour plus d’informations sur l’utilisation des options Rapide/Complète (GCR source) ou Complète (GCR sortie), reportez-vous à la page 3-17.

Vous pouvez utiliser cette boîte de dialogue pour visualiser ou modiﬁer les proﬁls. Le graphique vous permet de voir et de manipuler les valeurs de sortie couleur.

REMARQUE : Lorsque vous modiﬁez un proﬁl de sortie en mode Utilisateur, le bouton

Importer situé en bas de la fenêtre Color Editor vous permet d’importer un ﬁchier cible de calibrage (.trg) créé sur un autre Fiery à l’aide de la version précédente de ColorWise. La version actuelle de ColorWise ne vous permet pas d’enregistrer une cible séparément ; elle l’enregistre avec un proﬁl de sortie.

3-14 ColorWise Pro Tools

5. Sélectionnez les couleurs que vous souhaitez modiﬁer en les activant ou en les désactivant.

L’icône en forme d’œil (à gauche) indique les couleurs qui sont visibles sur le graphique et qui sont affectées par la modiﬁcation de la ou des courbes ainsi que de la luminosité et de l’engraissement du point. Vous pouvez visualiser et modiﬁer les quatre couleurs (cyan, magenta, jaune et noir) en une fois ou toute combinaison de ces couleurs. Le fait de travailler avec une ou deux couleurs à la fois vous permet d’effectuer des réglages précis. Pour désactiver une couleur, cliquez sur son icône. Dans l’exemple ci-dessous, les couleurs cyan et magenta sont visibles et peuvent être modiﬁées.

6. Pour régler l’engraissement du point aﬁn de simuler une sortie sur presse, cliquez sur l’une des ﬂèches du champ Engraissement.

Vous avez le choix entre la norme nord-américaine et la norme européenne. A l’aide des barres de déﬁlement, sélectionnez l’engraissement souhaité :

• Les valeurs admises, dans le cas de la norme nord-américaine pour un engraissement

en entrée de 50 %, sont comprises entre 0 et 50 % en sortie.

•Dans le cas de la norme européenne, pour un engraissement en entrée de 40 %, les

valeurs admises en sortie sont comprises entre 0 et 59 % ; pour un engraissement en entrée de 80 %, elles sont comprises entre 0 et 20 %.

Une courbe de cette forme donne une couleur plus claire en réduisant la densité des points intermédiaires.

3-15 Color Editor

Si vous utilisez les valeurs d’engraissement de point, vous devez appliquer d’abord les réglages aﬁn que les courbes s’écartent de leurs positions rectilignes. Modiﬁez ensuite les nouvelles courbes. Lorsque vous réglez les valeurs d’engraissement du point, tous les points existants de la courbe sont supprimés. Un message d’avertissement vous donne la possibilité d’annuler les paramètres d’engraissement avant qu’ils ne soient appliqués.

7. Vous pouvez régler la luminosité à l’aide des boutons plus et moins.

Les modiﬁcations apportées à la luminosité s’appliquent aux courbes.

8. Vous pouvez ajuster les courbes directement en faisant glisser leurs points ou en entrant des valeurs directement dans les cases d’entrée et de sortie.

Le graphique met en correspondance le pourcentage d’entrée et le pourcentage de sortie. (Ces pourcentages font référence à la taille des points de trame CMJN.) La courbe que vous avez sélectionnée s’afﬁche. Des points placés le long de la courbe vous permettent de l’ajuster.

Une courbe de cette forme donne une couleur plus sombre en augmentant la densité des points intermédiaires

Une courbe de cette forme accroît le contraste.

REMARQUE : Nous vous conseillons de déplacer les points après avoir entré vos valeurs

d’engraissement et de luminosité.

3-16 ColorWise Pro Tools

Pour une plus grande précision, vous pouvez saisir des pourcentages dans les boîtes Entrée et Sortie, ou utiliser les touches ﬂéchées du clavier pour régler la courbe. Pour utiliser ces touches, vous devez d’abord cliquer sur la courbe pour créer un point d’ancrage qui servira de référence.

9. Pour un proﬁl de sortie, vous pouvez déﬁnir les densités maximales pour les canaux C, M, J et N.

Vous pouvez saisir les valeurs de densité maximales, appelées valeurs D-Max, pour les couleurs individuelles des proﬁls qui supportent des paramètres de densité. Les paramètres D-Max ne sont pas disponibles lors de la modiﬁcation des proﬁls de simulation en mode de référence.

10. Lorsque vous avez terminé, cliquez sur Enregistrer et donnez un nom au nouveau proﬁl.

Cela a pour effet d’enregistrer votre proﬁl sur le Fiery sous un nouveau nom. Si vous avez modiﬁé l’une des cibles standards d’imprimerie (SWOP-Coated, DIC ou Euroscale, par exemple), vous pouvez inclure le nom d’origine dans le nom de la nouvelle cible, par exemple DIC-nouveau. Cela vous aidera à vous rappeler la source de la nouvelle cible.

REMARQUE : Les proﬁls par défaut prédéﬁnis sont verrouillés et doivent être enregistrés

sous un nouveau nom.

Pour les ordinateurs Mac OS, les proﬁls personnalisés doivent être liés à l’un des 10 noms de proﬁls personnalisés prédéﬁnis (Simulation-1 à -10 ou Sortie-1 à -10) aﬁn d’être accessibles depuis le pilote d’imprimante. Vous pouvez créer autant de proﬁls personnalisés que vous le souhaitez, mais dix seulement seront visibles simultanément dans le pilote d’imprimante. Pour plus d’informations sur la façon de lier des proﬁls personnalisés aux noms prédéﬁnis, reportez-vous à la section « Déﬁnition d’un proﬁl »,

à la page- 3-8. Si vous utilisez la version Windows du pilote d’imprimante, les proﬁls

personnalisés ne s’y afﬁchent pas avec un nom prédéﬁni.

Si vous déﬁnissez un proﬁl personnalisé comme proﬁl par défaut, vous pouvez y accéder au niveau du pilote d’imprimante sans lui donner l’un des noms prédéﬁnis. Il sufﬁt de sélectionner « Imprimante par défaut » dans le pilote d’imprimante.

3-17 Color Editor

POUR MODIFIER UNE SIMULATION EN MODE RAPIDE/COMPLÈTE (GCR SOURCE) OU COMPLÈTE (GCR SORTIE)

1. Lancez ColorWise Pro Tools et cliquez sur Color Editor.

2. Sélectionnez Simulation dans le menu déroulant Afﬁcher, choisissez le proﬁl à modiﬁer et cliquez sur Sélectionner.

EMARQUE : Vous pouvez également ouvrir Proﬁle Manager, sélectionner un proﬁl et

cliquer sur Modiﬁer.

3. Choisissez Rapide, Complète (GCR source) ou Complète (GCR sortie) dans le menu déroulant Mode d’édition et sélectionnez le proﬁl de sortie auquel sera associée la simulation à modiﬁer à partir du menu Lier à.

La simulation modiﬁée sera associée au proﬁl de sortie sélectionné dans ce menu.

REMARQUE : Lorsque vous modiﬁez un proﬁl de simulation en mode Rapide, le bouton

Importer situé en bas de la fenêtre Color Editor vous permet d’importer une simulation rapide personnalisée créée sur un autre Fiery à l’aide de la version précédente de ColorWise. La version actuelle ne vous permet pas d’enregistrer de simulations rapides ou complètes indépendamment ; il les enregistre en tant que composantes du même proﬁl.

3-18 ColorWise Pro Tools

4. Modiﬁez et enregistrez les simulations comme décrit aux étapes 5 à 10, à partir de la

page 3-14.

Pour que cette nouvelle simulation soit automatiquement appliquée à une tâche d’impression, la Simulation CMJN, la Méthode de simulation et le Proﬁl de sortie doivent être identiques à ceux utilisés lors de la modiﬁcation de proﬁl. Si la Méthode de simulation est différente ou si un proﬁl de sortie différent est sélectionné, c’est la simulation en mode de référence qui sera appliquée.

REMARQUE : Un proﬁl de simulation peut se composer d’une simulation de référence et

d’un ou plusieurs liens personnalisés (jusqu’à trois liaisons, Rapide et les deux options Complète, pour chaque proﬁl de sortie du système). (Pour l’option du proﬁl de simulation CMJN du pilote d’imprimante, notez que si vous sélectionnez un proﬁl personnalisé pour lequel le pourcentage d’encre est supérieur à 0 en sortie et égal à 0 en entrée, l’option Utiliser maquette n’aura aucun effet.)

Annulation de modiﬁcations de simulations

Vous pouvez annuler les modiﬁcations que vous avez apportées à des simulations (principales ou liées) de plusieurs façons :

•Si vous n’avez pas encore enregistré vos modiﬁcations, cliquez sur Terminé dans la

barre de menus de Color Editor, puis cliquez sur Non lorsque l’on vous demande de conﬁrmer les changements.

•Si vous avez enregistré vos modiﬁcations sous un nouveau nom de simulation et que

vous voulez les annuler toutes (que ce soit en mode Référence, Rapide ou Complète), reportez-vous à la page 3-8.

Correction de la balance des gris

EX12

Avec la fonction AutoGray, le scanner intégré au copieur peut faire ofﬁce d’instrument de mesure pour corriger la balance des gris des proﬁls de sortie. La balance des gris détermine la qualité des tons gris neutres d’un proﬁl. Il arrive fréquemment que les tons gris contiennent une nuance bleuâtre ou rougeâtre. AutoGray permet de neutraliser ces tonalités.

3-19 Color Editor

POUR CORRIGER LA BALANCE DES GRIS D’UN PROFIL DE SORTIE

1. Lancez ColorWise Pro Tools et cliquez sur Color Editor.

2. Sélectionnez Sortie dans le menu déroulant Afﬁcher.

3. Sélectionnez le proﬁl que vous souhaitez modiﬁer et cliquez sur Sélectionner.

Vous pouvez également ouvrir Proﬁle Manager, sélectionner un proﬁl et cliquer sur Modiﬁer.

4. Sélectionnez Utilisateur dans le menu déroulant Mode d’édition.

5. Cliquez sur AutoGray.

3-20 ColorWise Pro Tools

6. Dans la boîte de dialogue Options d’impression qui s’afﬁche, choisissez le bac d’alimentation à utiliser pour la page d’échantillons, puis cliquez sur Imprimer.

Le menu Type de page sélectionne automatiquement la page AutoGray.

Le format papier est automatiquement déﬁni sur A4/LTR.

7. Cliquez sur OK pour conﬁrmer l’impression de la page d’échantillons.

8. Récupérez la page d’échantillons sur le copier/printer.

La boîte de dialogue AutoGray s’afﬁche.

9. Suivez les instructions de la boîte de dialogue pour placer la bande de niveaux de gris et la page d’échantillons AutoGray sur la vitre du copieur, puis cliquez sur Continuer.

Un message afﬁche la progression du réglage de la balance des gris.

10. Une fois le réglage terminé, cliquez sur OK.

Color Editor afﬁche la courbe du proﬁl de sortie après réglage.

3-21 Color Editor

Vériﬁcation des proﬁls modiﬁés

Vous pouvez visualiser un échantillon d’un proﬁl avant de l’enregistrer sur le Fiery en imprimant l’un des documents suivants :

• La page de test, qui est fournie avec ColorWise Pro Tools et présente une

comparaison d’images et d’échantillons de couleur avec et sans modiﬁcation.

• Le ﬁchier CALIB.PS déﬁni par l’utilisateur et placé dans la queue Attente.

Vous pouvez créer une page de test personnalisée et l’enregistrer dans un ﬁchier PostScript ou EPS intitulé CALIB.PS. Envoyez ensuite ce ﬁchier à la queue Attente du Fiery à partir de votre application ou téléchargez-le sur cette queue à l’aide de Fiery Downloader (reportez-vous à la page 2-8).

POUR VÉRIFIER UN PROFIL

1. Cliquez sur Test impr. dans la fenêtre de Color Editor.

2. Sélectionnez une page à imprimer, le format papier et le bac d’alimentation (page de test uniquement) et cliquez sur Imprimer.

Pour la page de test, spéciﬁez la taille du papier (A4/LTR ou A3/Tabloïd) dans le menu déroulant Format papier. Dans le menu déroulant Bac d’alimentation, spéciﬁez la source papier.

3-22 ColorWise Pro Tools

Utilisation de Spot On (option Fiery Graphic Arts Package)

L’option Correspondance tons directs ColorWise fournit des correspondances automatiques des couleurs d’accompagnement avec leurs meilleurs équivalents CMJN, ce qui permet de simuler ces couleurs avec les toners CMJN du copier/printer. Toutefois, vous souhaiterez peut-être afﬁner vous-même les équivalents CMJN par défaut pour faire correspondre au mieux les couleurs avec vos conditions d’impression.

Spot On permet d’ajuster et de gérer les listes de tons directs et de leurs équivalents CMJN. Ces listes sont connues sous le nom de Dictionnaires de couleurs Spot On. Spot On autorise l’existence de plusieurs de ces dictionnaires, qui correspondent aux proﬁls de sortie existant sur le Fiery.

REMARQUE : Pour utiliser les équivalents CMJN de Spot On, vous devez activer l’option

Correspondance tons directs (reportez-vous à la page 1-15).

Démarrage de Spot On

Vous pouvez lancer Spot On depuis ColorWise Pro Tools.

Pour travailler avec Spot On, vous devez au préalable spéciﬁer le proﬁl de sortie associé au dictionnaire de couleurs Spot On à modiﬁer. Toutefois, lorsque vous travaillez avec Spot On, vous avez la possibilité de changer de proﬁl de sortie à tout moment.

REMARQUE : Le Fiery ne permet qu’une connexion à la fois avec Spot On.

POUR LANCER SPOT ON

1. Lancez ColorWise Pro Tools et cliquez sur Spot On.

Le nom des proﬁls de sortie apparaît ici

3-23 Utilisation de Spot On (option Fiery Graphic Arts Package)

La boîte de dialogue Choisir proﬁl sortie s’afﬁche.

2. Choisissez le proﬁl de sortie voulu, puis cliquez sur OK.

La fenêtre principale de Spot On apparaît. Les valeurs CMJN qu’elle présente sont calculées en fonction du proﬁl de sortie spéciﬁé.

Utilisation de la fenêtre principale de Spot On

La fenêtre principale de Spot On présente une liste de groupes de couleurs qui correspondent aux bibliothèques de tons directs du Fiery. Des outils (sous forme d’icône) permettant de travailler sur les couleurs s’afﬁchent en haut de la fenêtre.

Couper

Télécharger vers

Télécharger depuis

Enregistrer

Groupe de couleurs personnalisées

Groupe de couleurs par défaut

Copier

Coller

Haut

Bas

Imprimer

Tout fermer

3-24 ColorWise Pro Tools

Par défaut, le Fiery comporte, outre une bibliothèque système, plusieurs bibliothèques PANTONE Les bibliothèques DIC, HKS et TOYO sont disponibles dans l’option Fiery Graphic Arts Package. Ces bibliothèques installées par défaut en usine sont identiﬁées par l’icône de groupe par défaut ( ).

Il est également possible d’ajouter des groupes de couleurs et des couleurs personnalisées dans la fenêtre Spot On (reportez-vous à la page 3-26). Ces groupes sont alors identiﬁés par l’icône correspondante ( ). Vous pouvez consulter le contenu des deux types de groupes (par défaut et personnalisés).

POUR OUVRIR OU FERMER UN GROUPE DE COULEURS

1. Pour ouvrir un groupe de couleurs, cliquez sur l’icône qui ﬁgure à gauche de son nom.

Vous pouvez également cliquer deux fois dans la zone vierge qui ﬁgure à droite de son nom.

Lorsque vous ouvrez un groupe, toutes les couleurs qui le constituent s’afﬁchent, et son icône change d’aspect.

3-25 Utilisation de Spot On (option Fiery Graphic Arts Package)

2. Pour fermer un groupe de couleurs, cliquez sur l’icône qui ﬁgure à gauche de son nom, ou cliquez deux fois dans la zone vierge à droite de ce dernier.

3. Pour fermer tous les groupes de couleurs de la liste, sélectionnez Tout fermer dans le menu Edition.

Vous pouvez également cliquer sur l’icône du même nom qui ﬁgure au-dessus de la liste des couleurs.

Travailler avec les couleurs existantes

Spot On permet d’afﬁcher et de gérer les groupes de couleurs existants sur le Fiery. Vous pouvez également chercher une couleur particulière dans la liste Spot On.

Les groupes de couleurs qui ﬁgurent dans la fenêtre Spot On sont rangés par ordre de priorité. Ainsi, ceux qui apparaissent en tête de liste ont la priorité la plus haute. Par exemple, si deux couleurs appartenant à des groupes différents portent le même nom, le Fiery utilise celle qui ﬁgure dans le groupe le plus haut dans la liste sans tenir compte de l’autre. En gérant la priorité des couleurs de cette manière, vous pouvez conserver plusieurs variantes CMJN pour le même ton direct.

POUR MODIFIER LA PRIORITÉ DES COULEURS

1. Pour modiﬁer un groupe de couleurs dans son ensemble, sélectionnez-le.

Pour modiﬁer une couleur individuelle, sélectionnez-la.

Les tons directs individuels sont identiﬁés par des icônes de couleur rondes.

2. Pour déplacer la sélection vers le haut ou le bas de la liste, cliquez sur l’icône correspondante de la barre d’outils.

3. Pour coller la sélection à un autre niveau de la liste, cliquez sur l’icône Couper ou Copier de la barre d’outils.

EMARQUE : Seules les couleurs personnalisées peuvent être coupées.

3-26 ColorWise Pro Tools

4. Cliquez sur le niveau de la liste où vous souhaitez coller la sélection coupée ou copiée, puis cliquez sur l’icône Coller de la barre d’outils.

Lorsque vous collez un groupe de couleurs (ou une couleur) par défaut, un message peut vous demander de renommer la sélection. Utilisez les menus pour choisir le préﬁxe et le sufﬁxe du nouveau nom et cliquez sur OK. Cela a pour effet d’enregistrer le groupe de couleurs ou la couleur sélectionnée sous un nouveau nom.

POUR TROUVER UNE COULEUR SPÉCIFIQUE

1. Sélectionnez Rechercher dans le menu déroulant Edition.

Une boîte de dialogue s’afﬁche.

2. Entrez le nom de la couleur recherchée et cliquez sur OK.

Spot On recherche la couleur désirée dans la liste, en commençant par le début. Une fois localisée, la couleur est sélectionnée dans la liste des couleurs.

3. Pour trouver d’autres couleurs sur la base de critères de recherche identiques, sélectionnez Reprendre rech. dans le menu Edition.

Création de couleurs personnalisées

Spot On offre une liste contenant un certain nombre de groupes de couleurs par défaut, notamment PANTONE et DIC. Vous pouvez compléter cette liste avec vos propres groupes de couleurs et tons directs personnalisés.

3-27 Utilisation de Spot On (option Fiery Graphic Arts Package)

POUR AJOUTER UNE NOUVELLE COULEUR OU UN GROUPE DE COULEURS

1. Sélectionnez la ligne du groupe ou de la liste de couleurs où doit venir s’ajouter le nouvel élément.

2. Pour insérer un nouveau groupe, sélectionnez Nouv. groupe dans le menu Edition ; pour insérer une nouvelle couleur, sélectionnez Nouv. couleur dans le même menu.

Les nouveaux groupes ou couleurs s’afﬁchent avec l’intitulé « Sans titre ».

POUR RENOMMER UNE COULEUR OU UN GROUPE DE COULEURS PERSONNALISÉES

1. Sélectionnez Noms couleur ou la couleur spéciﬁque à modiﬁer.

2. Tapez le nouveau exactement tel qu’il apparaît dans les documents à imprimer, en respectant le cas échéant les majuscules et les minuscules.

EMARQUE : Il est impossible de renommer les groupes ou les couleurs par défaut

(notamment PANTONE).

3-28 ColorWise Pro Tools

Téléchargement de groupes de couleurs personnalisées

Vous pouvez télécharger des groupes de couleurs supplémentaires sur le Fiery depuis un ordinateur. Les groupes téléchargés viennent s’ajouter à la liste Spot On en tant que groupes personnalisés, et sont immédiatement disponibles pour une utilisation sur le Fiery.

POUR TÉLÉCHARGER DES GROUPES DE COULEURS PERSONNALISÉES

1. Sélectionnez la ligne de la liste de couleurs où doit venir s’insérer le groupe téléchargé.

2. Sélectionnez Tlchg vers dans le menu déroulant Fichier.

La boîte de dialogue Choisir ﬁchier : s’afﬁche.

3. Localisez et sélectionnez le groupe de couleurs voulu, puis cliquez sur Ouvrir.

Le groupe téléchargé apparaît à l’emplacement indiqué dans la liste Spot On. Si vous n’en avez pas spéciﬁé, il est placé en tête de cette liste.

S’il porte le même nom qu’un autre groupe de la liste, vous êtes invité à le renommer.

3-29 Utilisation de Spot On (option Fiery Graphic Arts Package)

Téléchargement vers le poste de travail de groupes de couleurs personnalisées

Vous pouvez télécharger des groupes de couleurs depuis le Fiery sur un ordinateur, sous forme de ﬁchiers ICC. Cette fonction de téléchargement vous permet de partager un groupe en en créant une copie locale qui peut ensuite être téléchargée sur un autre Fiery.

Un groupe de couleurs doit être enregistré sur le Fiery avant de pouvoir être téléchargé vers un ordinateur. Pour télécharger un groupe déﬁni par défaut en usine, commencez par le copier-coller en tant que nouveau groupe personnalisé. Vous pourrez alors le télécharger vers un ordinateur.

POUR TÉLÉCHARGER DES GROUPES DE COULEURS PERSONNALISÉES

VERS UN ORDINATEUR

1. Sélectionnez le nom du groupe de couleurs à télécharger.

2. Sélectionnez Tlchg depuis dans le menu déroulant Fichier.

La boîte de dialogue Enregistrer sous s’afﬁche.

3. Choisissez l’emplacement du ﬁchier, donnez un nom à ce dernier, puis cliquez sur Enregistrer.

3-30 ColorWise Pro Tools

Modiﬁcation des valeurs chromatiques

L’outil de recherche des tons directs cherche les équivalents en toner CMJN requis pour simuler un ton direct sur le copier/printer. Si un ton direct existant ne donne le résultat escompté à l’impression, vous pouvez modiﬁer les valeurs chromatiques en conséquence. En partant d’une couleur approchée, vous pouvez modiﬁer la teinte, la saturation et la luminosité jusqu’à atteindre une correspondance satisfaisante.

POUR CRÉER UNE COULEUR AVEC L’OUTIL DE RECHERCHE DES TONS DIRECTS

1. Sélectionnez une icône couleur dans un groupe et sélectionnez Rech. couleur dans le menu Edition.

La fenêtre de recherche de couleur de Spot On apparaît. Vous pouvez également afﬁcher cette fenêtre en cliquant deux fois sur une icône de la liste des couleurs.

La couleur actuelle s’afﬁche dans l’échantillon central.

Echantillon central

3-31 Utilisation de Spot On (option Fiery Graphic Arts Package)

2. Pour actualiser l’échantillon central en fonction d’une couleur adjacente qui correspond plus étroitement à la cible, cliquez sur celle-ci.

Les échantillons adjacents représentent des variations de l’échantillon central ; on peut les sélectionner s’ils correspondent mieux à la couleur recherchée. Le fait de cliquer sur l’un d’entre eux modiﬁe l’échantillon central en conséquence, et offre une nouvelle sélection de couleurs adjacentes. Selon l’option choisie à l’étape suivante, ces échantillons diffèrent en termes de luminosité ou de saturation.

REMARQUE : Lorsque vous sélectionnez certaines couleurs, une icône en forme de point

d’exclamation peut apparaître dans le coin supérieur droit de la fenêtre. Cett icône indique que la couleur de l’échantillon central se situe à la limite de la gamme imprimable du copier/printer et peut à ce titre se révéler impossible à reproduire. Dans ce cas, il est recommandé de choisir une cible approchante mais située dans les limites de reproduction du périphérique, plutôt qu’une couleur sortant de sa gamme de couleurs.

Vous pouvez également cliquer sur l’échantillon central pour entrer directement les valeurs CMJN. Pour plus d’informations, reportez-vous à la procédure décrite à la

page 3-33.

3. Procédez de la façon suivante pour contrôler la génération des échantillons de couleur adjacents.

Sous Instructions couleur, sélectionnez Luminosité ou Saturation.

Luminosité génère des échantillons basés sur des tons plus foncés ou plus clairs de la couleur d’origine. Cette variation s’effectue de gauche à droite, la couleur d’origine conservant sa position centrale dans le groupe du milieu.

Saturation génère des échantillons basés sur des variations plus ou moins saturées de la couleur d’origine. Cette variation s’effectue de gauche à droite, la couleur d’origine conservant sa position centrale dans le groupe du milieu.

Choisissez un paramètre dans le menu Espace couleur pour contrôler la correspondance des échantillons adjacents.

Un paramètre plus élevé génère des échantillons qui diffèrent de façon plus notable de la couleur d’origine. Lorsque vous vous rapprochez de la couleur cible, vous souhaiterez réduire l’espace couleur.

3-32 ColorWise Pro Tools

Sélectionnez Moniteur Compensation pour simuler la façon dont les échantillons couleur ﬁgurant à l’écran seront reproduits sur papier.

Cette simulation dépend du proﬁl du moniteur conﬁguré pour l’afﬁchage. Pour spéciﬁer le proﬁl du moniteur, choisissez Préférences dans le menu Edition (menu principal de Spot-On).

4. Poursuivez la procédure jusqu’à ce que la couleur de l’échantillon central vous convienne parfaitement. Cliquez alors sur Motif d’impr.

La boîte de dialogue Conﬁg. impr. s’afﬁche.

5. Choisissez les options voulues dans les champs Style de sortie, Format papier et Bac d’alimentation.

Dans le champ Style de sortie, vous avez le choix entre Motif rech. couleur et Motif couleur proche. Motif rech. couleur imprime des échantillons ayant un motif identique à celui que présente la fenêtre de recherche de couleur. Motif couleur proche imprime des échantillons sur trois colonnes de huit lignes.

Pour Format papier, sélectionnez le format du papier à utiliser pour l’impression des échantillons.

Pour Bac d’alimentation, sélectionnez le bac contenant le papier à utiliser.

3-33 Utilisation de Spot On (option Fiery Graphic Arts Package)

6. Cliquez sur OK pour imprimer les échantillons.

La page de test Motif d’impr. s’imprime avec les informations suivantes :

•Valeur CMJN de la couleur de l’échantillon central

• Espace couleur

•Luminosité ou saturation sélectionnées

•Proﬁl de sortie sélectionné

L’objectif de la procédure de recherche de tons directs est de faire correspondre la cible avec l’échantillon imprimé, et non pas avec sa représentation à l’écran. L’impression d’un motif des échantillons de couleurs adjacents permet de comparer ces derniers avec la couleur cible. En faisant cette comparaison, vous pouvez identiﬁer celui des échantillons imprimés qui correspond le mieux à la cible, et le sélectionner dans un deuxième temps sur l’écran.

7. Une fois la couleur cible sélectionnée dans la fenêtre de recherche de couleur de Spot On, cliquez sur OK.

La couleur modiﬁée s’afﬁche dans la liste qui ﬁgure dans la fenêtre principale de Spot On.

POUR CRÉER UNE COULEUR AVEC LES VALEURS CMJN EXACTES

1. Cliquez sur l’échantillon central dans la fenêtre de recherche de couleur de Spot On.

La boîte de dialogue Déﬁnir coul. échant. central s’afﬁche.

3-34 ColorWise Pro Tools

2. Sélectionnez le mode d’entrée des valeurs CMJN.

L’option Pourcentages permet d’entrer les valeurs chromatiques comprises entre 0 et 100 %, par pas de 0,5. Les valeurs situées en-dehors de cette fourchette sont arrondies au nombre le plus proche (entier ou par tranche de 0,5).

L’option Codes périph. permet d’entrer des valeurs chromatiques comprises entre 0 et

225. Elle couvre ainsi la totalité des couleurs que le Fiery peut reproduire, et offre des nuances plus ﬁnes que l’option précédente.

3. Entrez les valeurs C, M, J et N de la couleur désignée dans les champs correspondants.

Utilisez la touche de tabulation pour passer d’un champ à l’autre. Chaque nouvelle saisie modiﬁe l’aspect de l’échantillon, qui présente en parallèle l’ancienne couleur et la nouvelle.

4. Cliquez sur OK.

La nouvelle couleur apparaît dans l’échantillon central de la fenêtre de recherche de couleur de Spot On.

Utilisation d’un instrument de mesure pour déﬁnir les couleurs

Si vous disposez du densitomètre ED-100 EFI ou du spectrophotomètre ES-1000 EFI, vous pouvez importer des valeurs chromatiques mesurées directement dans Spot On. Cette fonction vous permet de reproduire les couleurs des objets qui vous entourent, le rouge d’un logo ou le jaune d’une enveloppe, par exemple.

REMARQUE : Pour obtenir les meilleurs résultats, téléchargez et enregistrez toutes les

données de mesure que vous avez rassemblées avec l’ED-100 ou l’ES-1000 en fonctionnement hors ligne. Spot On supprime automatiquement les données enregistrées lors de la connexion avec l’instrument de mesure. Pour plus d’informations sur le téléchargement des données enregistrées depuis l’ED-100 ou l’ES-1000, reportez-vous à la documentation qui l’accompagne.
