Xerox DocuColor 5000 Administrator Guide [fr]

Download

Version 2.0

Mars 2007

DocuColor 5000

Guide du

responsable

La protection de copyright réclamée ici inclut toutes les formes et matières du produit protégé par copyright et les informations maintenant permises par la loi statutaire ou judiciaire ou accordée ci-après, comprenant sans limitation, le matériel généré par les programmes de logiciel affichés à l'écran, tels que les styles, profils, icônes, affichages d'écran, présentations, etc.

et tous les noms et numéros de produits de Xerox mentionnés dans cette publication sont des marques déposées de XEROX

Xerox CORPORATION. Les autres marques et noms de produits de sociétés peuvent être des marques commerciales ou déposées de leurs sociétés respectives et sont également reconnus.

Ce produit comprend le logiciel développé par Apache Software Foundation (http://www.apache.org/

Table des matières

Conventions v

Symboles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . v

Sécurité et respect de l'environnement vii

Sécurité électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii

Dispositif de débranchement . . . . . . . . . . . . . . . . . . . . . . . . .ix

Sécurité laser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x

Amérique du Nord. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x

Europe (EU) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xi

Normes de sécurité. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii

Amérique du Nord. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii

Europe (EU) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii

Sécurité relative à la maintenance . . . . . . . . . . . . . . . . . . . . . . . xii

Sécurité relative au fonctionnement . . . . . . . . . . . . . . . . . . . . . . xiii

Sécurité ozone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xiv

Homologation xv

Émissions de fréquences radio. . . . . . . . . . . . . . . . . . . . . . . . . . xv

FCC aux États-Unis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xv

Au Canada (ICES-003). . . . . . . . . . . . . . . . . . . . . . . . . . . . .xvi

Informations réglementaires pour RFID . . . . . . . . . . . . . . . .xvi

Certification des appareils à très basse tension . . . . . . . . . . . . .xvi

Certification en Europe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xvii

Il est illégal aux États-Unis . . . . . . . . . . . . . . . . . . . . . . . . . . . . xviii

Il est illégal au Canada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xx

Protection de l'environnement au Canada . . . . . . . . . . . . . . . . .xxi

Recyclage et élimination des produits . . . . . . . . . . . . . . . . . . . xxii

DocuColor 5000 Guide du responsable

Table des matières

Amérique du Nord. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xxii

Union Européenne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xxiii

Autres pays . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xxiii

1. Présentation du mode Responsable 1-1

Présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

Ouverture de session en tant que responsable . . . . . . . . . . . . 1-1

Présentation des profils du système de finition . . . . . . . . . . . . 1-3

2. Paramètres système 2-1

Présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

Interface utilisateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

Fenêtre Détails des erreurs . . . . . . . . . . . . . . . . . . . . . . . . 2-3

Modifier le mot de passe. . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

Réglage de la date et de l'heure. . . . . . . . . . . . . . . . . . . . . . . . 2-8

Système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9

Réglage de productivité . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10

Tableaux de productivité . . . . . . . . . . . . . . . . . . . . . . . 2-11

Grammage support simple . . . . . . . . . . . . . . . . . . 2-11

Grammage support mixte . . . . . . . . . . . . . . . . . . . 2-12

Mode Veille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13

Quitter le mode Veille . . . . . . . . . . . . . . . . . . . . . . . . . 2-14

Reprise auto après . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14

Suppression d'erreur. . . . . . . . . . . . . . . . . . . . . . . . . . 2-15

Pause . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16

Espace entre les travaux . . . . . . . . . . . . . . . . . . . . . . . . . 2-17

Fermeture de session automatique . . . . . . . . . . . . . . . . . 2-18

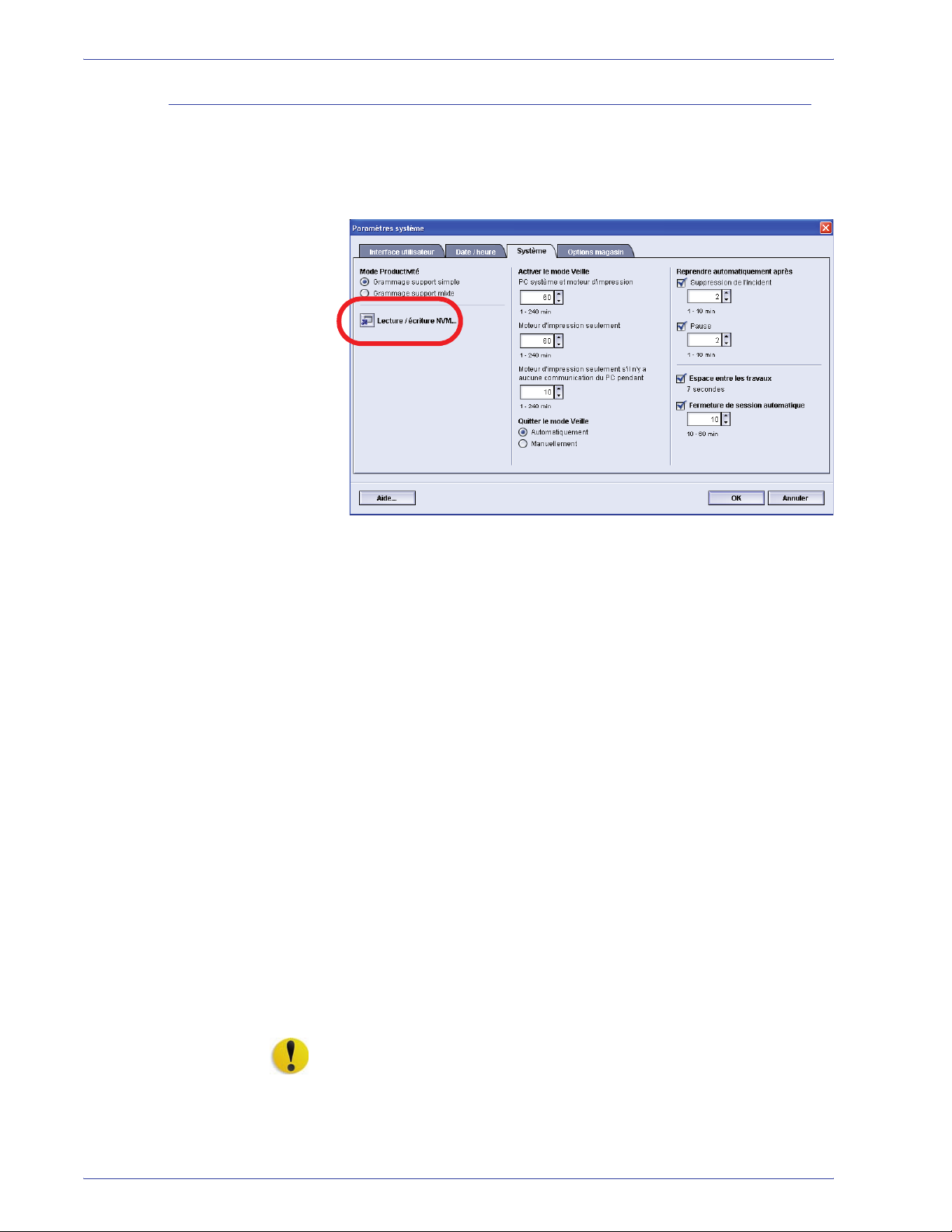

Lecture/écriture NVM . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19

Options magasin. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23

Tirage en continu, Sélection support auto et Ne pas

inclure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23

Air comprimé du magasin. . . . . . . . . . . . . . . . . . . . . . . . . 2-25

Priorité magasin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-28

3. Profils 3-1

Présentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1

Alignement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

Procédure du profil d'ajustement pour l'alignement . . . . . . 3-4

Créer un profil d'alignement . . . . . . . . . . . . . . . . . . . . . 3-6

Sélection des options Repérage. . . . . . . . . . . . . . . . . . 3-7

DocuColor 5000 Guide du responsable

Table des matières

Sélection des options Perpendicularité. . . . . . . . . . . . . 3-8

Sélection des options Oblique . . . . . . . . . . . . . . . . . . . 3-9

Sélection des options Agrandissement. . . . . . . . . . . . 3-10

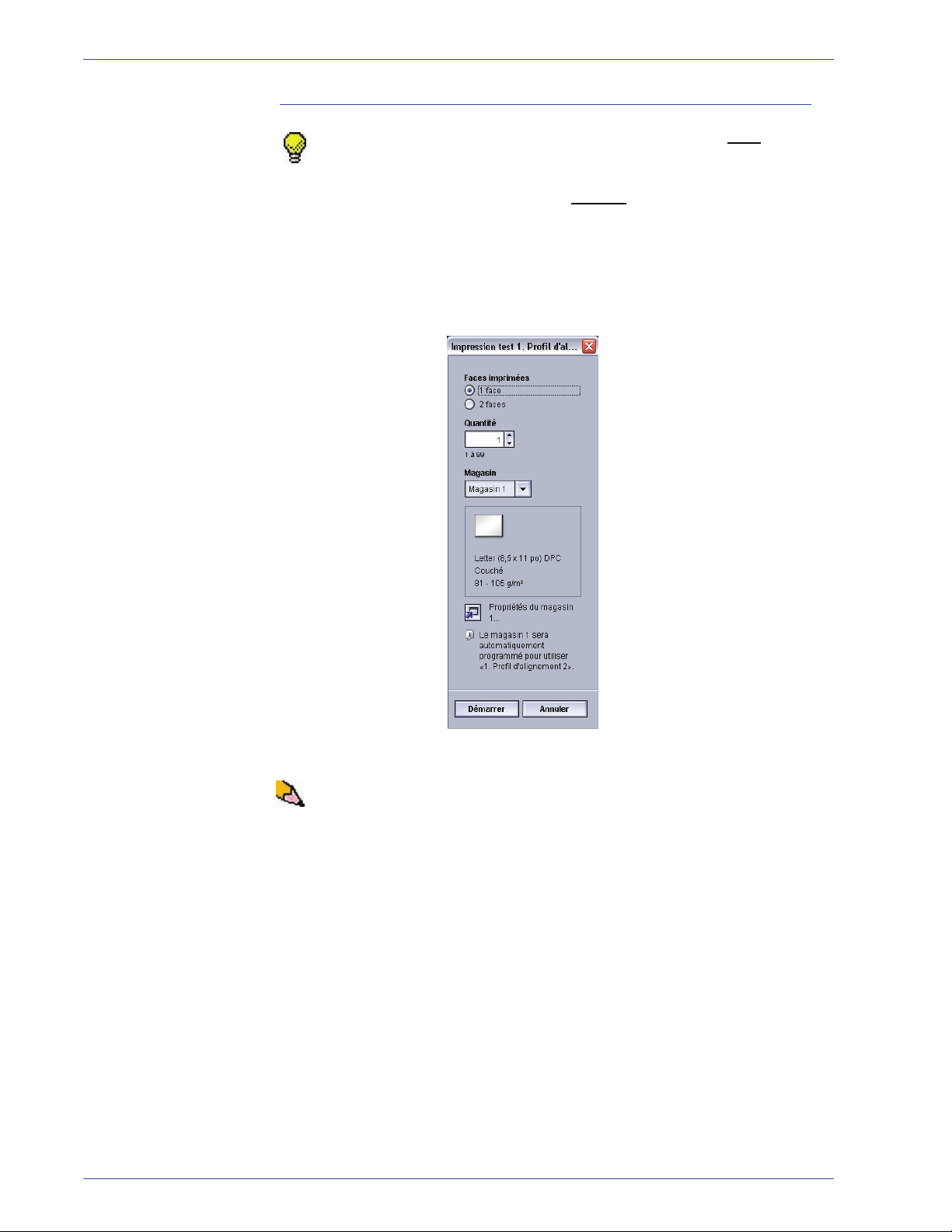

Lancer des impressions test . . . . . . . . . . . . . . . . . . . . 3-11

Édition d'un profil d'alignement existant . . . . . . . . . . . 3-13

Support personnalisé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14

Procédure support personnalisé. . . . . . . . . . . . . . . . . . . . 3-15

Création d'un profil support personnalisé . . . . . . . . . . 3-16

Sélection du type de support souhaité . . . . . . . . . . . . 3-17

Sélection du type de grammage souhaité. . . . . . . . . . 3-18

Sélection des autres options pour le profil support

personnalisé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19

Lancer des impressions test . . . . . . . . . . . . . . . . . . . . 3-24

Édition d'un profil support personnalisé . . . . . . . . . . . 3-25

Courroie de transfert de polarisation 2 . . . . . . . . . . . . . . . 3-26

Pression du rouleau d'alignement. . . . . . . . . . . . . . . . . . . 3-30

Ventilateur à air comprimé du magasin. . . . . . . . . . . . . . . 3-31

Détuileur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-32

Spécifications concernant le détuileur . . . . . . . . . . . . . . . 3-33

Réglages A à D du détuileur. . . . . . . . . . . . . . . . . . . . . . . 3-33

Évaluer la courbure de l'impression reçue . . . . . . . . . . . . 3-35

Options Profil du détuileur . . . . . . . . . . . . . . . . . . . . . . . . 3-37

Nom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-38

Valeurs vers le bas/vers le haut . . . . . . . . . . . . . . . . . 3-39

Procédure Profil du détuileur . . . . . . . . . . . . . . . . . . . . . . 3-40

Sélection de l'onglet Détuileur. . . . . . . . . . . . . . . . . . . 3-40

Création d'un profil du détuileur . . . . . . . . . . . . . . . . . 3-41

Entrer des calculs de courbure . . . . . . . . . . . . . . . . . . 3-42

Lancer des impressions test . . . . . . . . . . . . . . . . . . . . 3-43

DocuColor 5000 Guide du responsable

iii

Table des matières

DocuColor 5000 Guide du responsable

Symboles

Conventions

Des conventions standardisées ont été utilisées dans ce manuel afin de localiser visuellement et d'identifier rapidement les informations.

ATTENTION : Ce symbole avertit des conséquences d'une action qui peut endommager le matériel, le logiciel et peut résulter en une perte de données.

AVERTISSEMENT : Les notes d'avertissement préviennent les utilisateurs que certaines zones de la machine peuvent entraîner des blessures corporelles.

AVERTISSEMENT : Ce symbole identifie une zone CHAUDE de la machine qui ne doit pas être touchée.

AVERTISSEMENT : Ce symbole indique qu'un laser est utilisé dans la machine et renvoie aux informations de sécurité appropriées.

CONSEIL : Ce symbole identifie les informations importantes à garder en mémoire.

Le symbole 1 2 3... indique le début d'une tâche ou d'un processus de travail auquel recourir pour effectuer une procédure et il précède la première étape d'une procédure, tâche ou processus de travail numéroté.

DocuColor 5000 Guide du responsable

Conventions

REMARQUE : Ce symbole attire l'attention sur des informations utiles mais non nécessaires pour achever une procédure ou une tâche.

Ce symbole indique des informations compl ément air es provenan t d'une autre source, comme un site Web ou un manuel.

DocuColor 5000 Guide du responsable

Sécurité et respect de l'environnement

Cette Presse numérique Xerox et les consommables recommandés ont été conçus et testés pour répondre aux normes de sécurité en vigueur. Celles-ci incluent l'approbation par une agence de sécurité et la conformité à des normes d'environnement établies. Lire attentivement les instructions suivantes avant de faire fonctionner le produit et s'y reporter, au besoin, pour assurer le fonctionnement de la presse numérique dans des conditions de sécurité optimales.

CONSEIL : Le test et la performance de sécurité de ce produit ont été vérifiés en utilisant uniquement des matériaux Xerox.

AVERTISSEMENT : Toute modification non autorisée qui pourrait comprendre l'ajout de nouvelles fonctions ou la connexion à des périphériques externes peut avoir un impact sur la certification du produit. informations.

Contacter le revendeur local pour obtenir d'autres

Sécurité électrique

• Utiliser uniquement le cordon d'alimentation fourni avec l'équipement.

• Brancher le cordon d'alimentation directement dans une prise électrique correctement mise à la terre. Ne pas utiliser de rallonge. Consulter un électricien en cas de doute pour savoir si une prise est mise à la terre.

• Ne pas utiliser d'adaptateur avec mise à la terre pour relier l'équipement à une prise qui n'est pas dotée d'une mise à la terre.

DocuColor 5000 Guide du responsable

vii

Sécurité et respect de l'environnement

AVERTISSEMENT : Une prise qui n'est pas correctement mise à la terre augmente les risques de décharge électrique.

• Le cordon d'alimentation ne doit supporter aucune charge. L'emplacement du système doit être choisi de façon à ce que personne ne puisse marcher ni trébucher sur le cordon d'alimentation.

• Ne jamais contourner ni désactiver les systèmes de verrouillage électrique ou mécanique.

• Les fentes et ouvertures servent à la ventilation. Ne pas bloquer ces ouvertures qui permettent d'éviter la surchauffe.

AVERTISSEMENT : Ne jamais introduire d'objets dans les fentes et les ouvertures de l'appareil. avec des éléments sous tension et provoquer un court-circuit, voire un incendie ou l'électrocution.

Si l'une des situations ci-dessous se produit, mettre immédiatement la machine hors tension et débrancher le cordon d'alimentation de la prise électrique de l'appareil. Appeler le Centre Services Xerox pour évoquer le problème à un interlocuteur technique afin de le résoudre.

Ils pourraient entrer en contact

• La machine émet des odeurs ou des bruits inhabituels.

• Le cordon d'alimentation est endommagé ou frangé.

• Un disjoncteur mural, un fusible ou tout autre dispositif de sécurité s'est déclenché.

• Du liquide a été répandu dans l'appareil.

• La machine a séjourné dans un local humide.

• Un élément de la machine est endommagé.

viii

DocuColor 5000 Guide du responsable

Dispositif de débranchement

Le cordon d'alimentation est le dispositif de débranchement de cet équipement. Il est attaché à l'arrière du système comme dispositif prêt à brancher. Pour s'assurer que le système n'est plus sous tension, débrancher ce câble de la prise murale.

AVERTISSEMENT : Cet appareil doit être connecté à une prise de courant de protection mise à la terre.

Sécurité et respect de l'environnement

DocuColor 5000 Guide du responsable

Sécurité et respect de l'environnement

Sécurité laser

Amérique du Nord

Ce produit est conforme aux normes de sécurité et est certifié comme étant un produit laser de Classe 1, sous les réglementations mises en œuvre pour les produits de type laser du Center for Devices and Radiological Health (CDRH) de l'administration Food and Drug Administration (FDA) aux ÉtatsUnis. Ce produit est conforme aux normes FDA 21 CFR 1940.10 et 1040.11, excepté pour les écarts relatifs à l'avis Laser No. 50, daté du 26 juillet 2001. Ces réglementations s'appliquent uniquement aux produits laser commercialisés aux ÉtatsUnis. L'étiquette sur le système indique la conformité aux réglementations CDRH et doivent être apposées sur les produits laser commercialisés aux États-Unis. Ce produit n'émet pas de radiation laser dangereuse.

ATTENTION : L'exécution de procédures ou l'utilisation de commandes ou de réglages autres que ceux spécifiés dans la documentation peuvent entraîner une exposition dangereuse aux rayons laser.

Puisque le rayonnement émis par cet appareil est complètement confiné dans le boîtier de protection et les panneaux externes, le rayon laser ne peut sortir du système au cours des phases d'utilisation par l'opérateur.

Sur ce produit sont apposées des étiquettes d'avertissement pour le laser. Ces étiquettes sont destinées à l'interlocuteur technique du Centre Services Xerox et sont placées sur ou près des panneaux ou des caches qui nécessitent des outils pour être retirés. Ne pas enlever ces panneaux. Aucune zone derrière ces panneaux ne nécessite une intervention de la part de l'opérateur.

DocuColor 5000 Guide du responsable

Europe (EU)

Sécurité et respect de l'environnement

Ce produit est conforme aux normes de sécurité IEC : 60825-1 (Edition 1.2) émises en août 2001.

Cet équipement est conforme aux normes de performance des produits laser définies par les agences gouvernementales, nationales et internationales, comme produit laser de Classe 1. Il n'émet pas de rayonnement dangereux, le faisceau étant confiné pendant toutes les phases de fonctionnement et de maintenance.

ATTENTION : L'exécution de procédures ou l'utilisation de commandes ou les réglages différents de ceux qui sont spécifiés dans la documentation peuvent entraîner une exposition dangereuse aux rayons laser.

Pour toute autre information concernant le produit ou les matériaux fournis par Xerox, contacter le numéro suivant :

+44 (0) 1707 353434

DocuColor 5000 Guide du responsable

Sécurité et respect de l'environnement

Normes de sécurité

Amérique du Nord

Ce produit Xerox est certifié pour la sécurité par Underwriters Laboratories Incorporated to Standards UL60950, 3ème édition (2000) et CSA International CAN/CSA C22.2 No. 60950-00 3ème édition.

Europe (EU)

Ce produit de Xerox est certifié pour la sécurité par NEMKO pour la publication IEC60950-1 (2001) 1

Sécurité relative à la maintenance

ère

édition.

• Ne tenter aucune procédure de maintenance qui n'est pas spécifiquement décrite dans la documentation fournie avec la presse numérique.

• Ne pas utiliser de produit de nettoyage en aérosol. L'utilisation de fournitures non approuvées peut entraîner une diminution de performance de la presse et peut créer une situation dangereuse.

• Utiliser des consommables et des produits de nettoyage uniquement selon les directives données dans ce manuel. Garder tout produit et consommable hors de portée des enfants.

• Ne pas enlever les caches ou panneaux qui sont fixés avec des vis. Aucune pièce derrière ces panneaux ne nécessite maintenance ou service.

Ne pas effectuer de procédure de maintenance, à moins d'avoir été formé par un technicien Xerox ou à moins qu'une procédure ne soit spécifiquement décrite dans l'un des manuels fournis avec l'appareil.

xii

DocuColor 5000 Guide du responsable

Sécurité relative au fonctionnement

L'appareil et ses consommables sont conformes aux normes de sécurité les plus strictes et ont fait l'objet de tests appropriés. Ceux-ci incluent : contrôle et homologation par un organisme de sécurité et conformité aux normes en vigueur en matière de protection de l'environnement.

Le suivi constant des directives de sécurité permettra d'assurer le bon fonctionnement de l'appareil :

• Utiliser le matériel et les consommables spécialement destinés à la presse numérique. L'utilisation de produits non appropriés risque de diminuer la performance du système et de créer une situation dangereuse pour l'utilisateur.

• Suivre les avertissements et les instructions fournis avec l'appareil ou indiqués sur celui-ci.

• Placer l'appareil dans une pièce où la ventilation est suffisante et où l'espace autour de l'appareil est adéquat pour en permettre l'accès.

Sécurité et respect de l'environnement

• Placer l'appareil sur une surface plane (les moquettes épaisses sont déconseillées) ayant suffisamment de résistance pour supporter le poids de l'appareil.

• Ne pas tenter de déplacer la machine. Un dispositif de levage qui a été abaissé lorsque la machine a été installée peut endommager la moquette ou le sol.

• Ne jamais placer l'appareil près d'une source de chaleur.

• Ne jamais installer la machine à la lumière directe.

DocuColor 5000 Guide du responsable

xiii

Sécurité et respect de l'environnement

• Ne jamais installer la machine devant une sortie d'air provenant d'un système de climatisation.

• Ne jamais placer de contenant de liquide sur la machine.

• Ne jamais obstruer les fentes de ventilation. Ces ouvertures servent à prévenir la surchauffe de l'appareil.

• Ne jamais contourner ni inhiber les systèmes de verrouillage électriques ou mécaniques.

AVERTISSEMENT : Faire preuve de prudence en approchant, au cours du travail, des zones identifiées par ce symbole d'avertissement. Ces zones peuvent être très chaudes et ne doivent pas être touchées.

Pour obtenir d'autres informations de sécurité concernant la machine ou les matériaux, contacter un interlocuteur de Xerox.

Sécurité ozone

Cette machine dégage de l'ozone en fonctionnement normal. L'ozone est plus lourde que l'air et la quantité dépend du volume d'impression. La quantité d'ozone produite ne présente pas de danger pour l'utilisateur. Selon les paramètres corrects de l'environnement, comme ils sont spécifiés dans les procédures d'installation de Xerox, vérifier que les niveaux de concentration se trouvent dans les limites de sécurité acceptées.

Pour d'autres informations concernant l'ozone, demander la publication Xerox, OZONE, 600P83222, en appelant le 1-800828-6571 aux États-Unis. Pour obtenir une version en français, appeler le 1-800-828-6571 aux États-Unis, puis appuyer sur 2.

xiv

DocuColor 5000 Guide du responsable

Homologation

Émissions de fréquences radio

FCC aux États-Unis

Cet équipement a été testé et trouvé conforme aux normes des périphériques numériques de la classe A, selon la partie 15 des normes de la FCC (Federal Communications Commission). Ces limites sont prévues pour assurer une protection raisonnable contre les interférences nuisibles lorsque l'équipement est utilisé dans un environnement commercial. Ce matériel produit, utilise et peut émettre des ondes radios et, s'il n'est pas installé ou utilisé selon les instructions de ce manuel, peut causer des interférences nuisibles aux communications radio. Il est également susceptible de provoquer des interférences radio lorsqu'il est utilisé dans un environnement résidentiel. Dans ce cas, l'utilisateur devra prendre les mesures nécessaires pour corriger la situation, et ce, à ses frais.

Toute modification apportée à l'appareil sans l'autorisation expresse de Xerox Corporation est de nature à interdire l'usage du matériel.

L'utilisation de câbles blindés est nécessaire pour assurer la conformité à la réglementation de la FCC.

DocuColor 5000 Guide du responsable

Homologation

Au Canada (ICES-003)

Cet appareil de Classe « A » est conforme à la norme ICES-003 du Canada.

Cet appareil numérique de la classe « A » est conforme à la norme NMB-003 du Canada.

Informations réglementaires pour RFID

Ce produit génère du courant 13,56 MHz en utilisant un système à boucle d'induction comme dispositif d'identification de fréquence radio (RFID). Ce système est certifié conforme à la Directive du Conseil de l'Union Européenne 99/5/EC ainsi qu'aux lois locales ou aux règlements applicables.

Certification des appareils à très basse tension

Cet appareil Xerox a été certifié conforme aux réglementations nationales en vigueur en matière de sécurité, par diverses organisations gouvernementales. Tous les ports du présent appareil sont équipés de circuits basse tension (norme SELV) permettant ainsi de connecter le système aux périphériques et aux réseaux disponibles chez le client. Les accessoires du client ou d'un autre fabricant qui sont branchés sur le système doivent être conformes aux exigences énumérées précédemment. Tous les modules mettant en œuvre des connexions externes doivent être installés conformément aux instructions fournies avec l'appareil.

xvi

DocuColor 5000 Guide du responsable

Certification en Europe

1er janvier 1995 : Directive du Conseil 73/23/CEE, modifiée par la directive 93/68/

1er janvier 1996 : Directive du Conseil 89/336/CEE, approximation des lois des pays

9 mars 1999 : Directive du Conseil 99/5/CEE concernant les équipements radio

Homologation

Le sigle CE apposé sur ce produit symbolise la déclaration de conformité de Xerox Europe avec les réglementations applicables de l'Union Européenne aux dates indiquées :

CEE, approximation des lois des pays membres relativement aux appareils de basse tension.

membres relativement à la compatibilité électromagnétique.

et les équipements de connexion de télécommunication et la reconnaissance mutuelle de leur conformité.

Une déclaration complète définissant les directives applicables et les normes référencées peut être obtenue auprès de Xerox Europe. Ou contacter :

Environment, Health and Safety The Document Company Xerox Bessemer Road Welwyn Garden City Herts AL7 1HE England Numéro de téléphone +44 (0) 1707 353434

AVERTISSEMENT : Ce système a été certifié pour sa fabrication, a été testé et trouvé conforme aux normes de sécurité strictes en matière d'énergie de fréquence radio. autorisée, comprenant l'ajout de nouvelles fonctions ou la connexion à des périphériques externes, peut avoir un impact sur cette certification. obtenir une liste des accessoires approuvés.

Contacter un interlocuteur de Xerox pour

Toute modification non

DocuColor 5000 Guide du responsable

xvii

Homologation

AVERTISSEMENT : Pour que cet équipement puisse fonctionner à proximité d'une installation industrielle, scientifique et médicale (ISM), ses radiations externes peuvent devoir être limitées ou des mesures spéciales de réduction de ces radiations doivent être prises.

AVERTISSEMENT : ll s'agit d'un appareil de Classe A utilisé en environnement résidentiel. produise des interférences, auquel cas l'utilisateur sera tenu de prendre les mesures adéquates.

L'utilisation de câbles blindés est nécessaire pour assurer la conformité à la Directive du Conseil de l'Union Européenne 89/336/CEE.

Il est illégal aux Éta ts-Unis

Selon la loi, le Congrès interdit la reproduction des objets suivants dans certaines circonstances. Toute contravention est passible d'amende ou d'emprisonnement.

Il est possible que son utilisation

1.Obligations ou titres émanant du gouvernement des États-

Unis, tels que : Titres de créance Devises de la banque nationale Coupons de bons Billets de banque de la Réserve fédérale Silver Certificates Gold Certificates Bons des États-Unis Bons du Trésor Billets de la réserve fédérale Petites coupures

Certificats de dépôt Papier-monnaie Bons et obligations de certaines agences du gouvernement,

telles la FHA, etc. Bons. (Les bons d'épargne américains peuvent être

photocopiés uniquement à des fins publicitaires dans le cadre d'une campagne de vente de ces bons.)

Timbres fiscaux. (La copie de documents légaux portant un timbre fiscal oblitéré est autorisée dans la mesure où elle effectuée à des fins légales.)

Timbres postaux, oblitérés ou non. (La reproduction de timbres postaux à des fins philatéliques est autorisée dans la mesure où elle est effectuée en noir et blanc et à un taux de réduction inférieur à 75 % ou à un taux d'agrandissement supérieur à 150 % des dimensions linéaires de l'original.)

xviii

Mandats postaux. Effets, chèques ou traites tirés par ou sur des responsables

autorisés des États-Unis. Vignettes ou toutes autres représentations d'une valeur

déterminée, de quelque dénomination que ce soit, émise à la suite d'une loi adoptée par le Congrès.

DocuColor 5000 Guide du responsable

Homologation

2.Certificats d'indemnité des vétérans des deux guerres

mondiales.

3.Obligations ou titres émanant d'un gouvernement étranger,

d'une banque ou d'une entreprise étrangère.

4.Matériel sous copyright, sauf dans le cas où le propriétaire du

copyright donne son autorisation et où la copie respecte les dispositions relatives à une « utilisation loyale » et aux droits de reproduction des bibliothèques de la loi sur les copyrights. De plus amples informations sur ces provisions peuvent être obtenues auprès du Copyright Office, Library of Congress, Washington, D.C. 20559. Demander la circulaire R21.

5.Certificats de nationalité ou de naturalisation. (Les certificats

de naturalisation étrangers peuvent être photocopiés.)

6.Passeports. (Les passeports étrangers peuvent être

photocopiés.)

7.Papiers d'immigration.

8.Ordres d'incorporation.

9.Documents permettant l'intégration à un système de

prestations accordées en fonction des revenus portant l'une des informations suivantes relatives à la personne immatriculée :

Salaires ou revenus Statut de personne à charge Casier judiciaire Antécédents militaires Maladie physique ou mentale Exception : Les certificats de libération de l'armée et de la

marine américaines peuvent être photocopiés.

10.Cartes d'identité, badges ou insignes portés par les

personnels de l'armée ou de la marine ou par les membres des divers départements fédéraux tels que FBI, ministère des Finances, etc. (sauf dans le cas où la reproduction est demandée par le chef d'un tel département ou bureau).

La copie des documents suivants est également interdite dans certains états : Permis de conduire - Certificats de propriété automobile.

Cette liste est fournie à titre indicatif et ne se veut pas exhaustive. Aucune responsabilité ne peut être acceptée quant à son exhaustivité et son exactitude. En cas de doute, prendre contact avec un conseiller juridique.

DocuColor 5000 Guide du responsable

xix

Homologation

Il est illégal au Canada

Conformément à la loi, le parlement interdit la reproduction des documents énumérés ci-après dans certaines circonstances. La copie illégale de ces documents peut être sanctionnée par une amende ou une peine de prison.

1.Billets de banque ou papier monnaie en vigueur.

2.Obligations ou titres émis par un gouvernement ou une

banque.

3.Obligations ou bons du Trésor.

4.Sceau du Canada ou d'une province, d'une autorité ou d'un

organisme public au Canada, ou encore d'un tribunal.

5.Proclamations, arrêts, réglementations, notifications ou avis

(dans l'intention de faire croire qu'ils ont été imprimés par l'Imprimeur royal pour le Canada ou un imprimeur doté de droits équivalents pour une province).

6.Étiquettes, marques, cachets, emballages ou tout autre design

utilisés par ou pour le compte du gouvernement du Canada ou d'une province, du gouvernement d'un état autre que le Canada ou d'un ministère, conseil, commission ou organisme créé par le gouvernement canadien ou une province ou encore, un gouvernement d'un état autre que le Canada.

7.Timbres fiscaux quels qu'ils soient, utilisés par le

gouvernement du Canada ou une province, ou le gouvernement d'un état autre que le Canada.

8.Documents, registres ou archives conservés par des autorités

publiques chargées de fournir des copies certifiées des documents susmentionnés, dans l'intention de faire croire que ces copies sont certifiées.

9.Marques ou documents protégés par la loi sur les droits

d'auteur, sans le consentement du propriétaire de la marque ou des droits.

La liste ci-dessus est fournie pour information. Elle n'est pas exhaustive et peut contenir des imprécisions. Xerox ne peut en être tenu pour responsable. En cas de doute, il est recommandé de s'adresser à un avocat.

DocuColor 5000 Guide du responsable

Protection de l'environnement au Canada

La société Terra Choice Environmental Services, Inc., du Canada, certifie que cet appareil Xerox est conforme à toutes les exigences des programmes Choix environnemental EcoLogo visant à réduire l'impact des produits choisis sur l'environnement.

En tant que participant au programme Choix Environnemental, Xerox Corporation a déterminé que le modèle de Presse numérique satisfait aux exigences de Choix Environnemental pour l'efficacité en matière d'économies d'énergie.

Le programme Choix environnemental a été créé par Environnement Canada en 1988 dans le but d'aider les consommateurs à identifier les services et produits « écologiques ». Les copieurs, imprimantes et télécopieurs doivent répondre à des critères très stricts en matière de consommation d'énergie et d'émissions, notamment d'ozone et de fréquences radio. Ils doivent également prendre en charge les fournitures recyclées. Actuellement, Choix environnemental a recensé plus de 1 600 produits certifiés et 140 détenteurs de licence. Xerox est très vite devenu l'un des leaders en matière de produits EcoLogo. En 1996, Xerox a été la première entreprise à obtenir le droit d'utiliser le logo Choix environnemental EcoLogo sur ses copieurs, imprimantes et télécopieurs.

Homologation

DocuColor 5000 Guide du responsable

xxi

Homologation

Recyclage et élimination des produits

Si l'élimination de ce produit de Xerox est effectuée en interne, noter qu'il contient du plomb et d'autres matériaux dont l'élimination peut être réglementée en raison de considérations environnementales. La présence de plomb est totalement cohérente par rapport aux réglementations applicables au moment où ce produit a été placé sur le marché.

Amérique du Nord

Xerox gère dans le monde entier un programme de reprise et de réutilisation/recyclage d’équipement. Contacter l’interlocuteur des ventes Xerox (1-800-ASK-XEROX) pour déterminer si ce produit Xerox fait partie du programme. Pour obtenir plus d'informations concernant les programme de Xerox pour l'environnement, visiter

www.xerox.com/environment

Pour obtenir des informations sur le recyclage et l'élimination, contacter les autorités locales. Aux États-Unis, visiter le site web Electronic Industries Alliance : www.eiae.org

Perchlorate Ce produit peut être composé d'un ou plusieurs éléments

contenant du perchlorate, par exemple des batteries.Des consignes de manipulation spéciales peuvent s'appliquer. Consulter le site www.dtsc.ca.gov/hazardouswaste/perchlorate

Si ce produit ne fait pas partie du programme Xerox et si son élimination est gérée par vos soins, suivre les instructions fournies dans le paragraphe suivant.

xxii

DocuColor 5000 Guide du responsable

Union Européenne

Autres pays

Homologation

Ce symbole apposé sur l'équipement confirme que celui-ci doit être éliminé conformément aux procédures nationales convenues.

En accord avec la législation européenne, tout équipement électrique et électronique parvenu en fin de vie et faisant l'objet d'une élimination doit être géré selon les procédures convenues.

Avant d'éliminer l'équipement, contacter le revendeur local ou l'interlocuteur de Xerox pour obtenir des informations sur une reprise en fin de vie.

Contacter les autorités d'enlèvement locales et demander des conseils concernant l'élimination.

DocuColor 5000 Guide du responsable

xxiii

Homologation

xxiv

DocuColor 5000 Guide du responsable

1. Présentation du mode

Responsable

Présentation

Le mode Responsable permet de définir les paramètres par défaut pour que la Presse numérique puisse répondre à des besoins individuels. Il est possible de changer les paramètres pour un grand nombre de fonctions, comme la langue d'affichage sur l'interface utilisateur, les temporisateurs, le changement du mot de passe du responsable, la création de support personnalisé et les profils d'alignement et bien plus encore.

Ouverture de session en tant que responsable

Utiliser la procédure suivante pour entrer et quitter le mode Responsable :

1. Sélectionner le bouton Ouvrir une session à partir de la

fenêtre principale de l'interface utilisateur. L'écran Ouvrir une session s'affiche .

2. Utiliser le clavier pour entrer le mot de passe du

responsable. Le mot de passe par défaut est cinq fois le chiffre (11111). Pour des raisons de sécurité, seules des astérisques sont

affichées sur l'écran.

DocuColor 5000 Guide du responsable

1-1

1. Présentation du mode Responsable

3. Sélectionner le bouton OK.

L'écran principal de l'interface utilisateur affiche à présent les options supplémentaires et indique dans l'angle supérieur droit que l'on est en mode Responsable.

REMARQUE : Il est recommandé de changer le mot de passe du responsable dès que possible après l'installation de la Presse numérique pour pouvoir empêcher quiconque d'accéder au mode Responsable de manière non autorisée. La procédure de changement du mot de passe se trouve à manuel.

la page 2-5 de ce

4. Pour quitter le mode Responsable, sélectionner le bouton

Fermer la session.

1-2

DocuColor 5000 Guide du responsable

1. Présentation du mode Responsable

Présentation des profils du système de finition

Si la Presse numérique possède un périphérique d'architecture de finition numérique (DFA) d'un autre fabricant, l'option Profils du

système de finition est disponible. CONSEIL : La fonction est disponible uniquement si la session a

été ouverte en tant que responsable. Une fois le système configuré pour l'accessoire de finition en

option, l'option Profils du système de finition est accessible par le biais du menu déroulant du système, sur l'écran principal de l'utilisateur.

CONSEIL : Cette fenêtre est en lecture seulement et il n'est pas possible de modifier les informations données sur cet écran. Presse numérique, il est possible de sélectionner le profil souhaité à partir du menu déroulant dans la partie supérieure gauche de la fenêtre Profils du système de finition.

Si plus d'un périphérique de finition est connecté à la

DocuColor 5000 Guide du responsable

1-3

1. Présentation du mode Responsable

1-4

DocuColor 5000 Guide du responsable

Présentation

2. Paramètres systèm e

La fonction Paramètres système permet d'effectuer des changements aux fonctions suivantes :

• Interface utilisateur

• Date et heure

•Système

• Options magasin

DocuColor 5000 Guide du responsable

2-1

2. Paramètres système

Interface utilisateur

La fonction Interface utilisat eur permet d'effectuer des changements à ce qui suit :

• Fenêtre Détails des erreurs

• Changement du mot de passe du responsable

2-2

DocuColor 5000 Guide du responsable

Fenêtre Détails des erreurs

Par défaut, l'interface utilisateur ouvre automatiquement une fenêtre Détails qui donne d'autres informations concernant l'alerte, l'avertissement ou l'erreur (comme ceci est indiqué dans l'illustration suivante).

2. Paramètres système

Mimique de la machine et zone de message

Toutefois, il est possible de choisir si cette fenêtre doit s'ouvrir automatiquement ou uniquement lorsque l'utilisateur clique sur le message d'alerte, d'avertissement ou d'erreur sur la simulation machine et la zone de message de l'interface utilisateur.

DocuColor 5000 Guide du responsable

2-3

2. Paramètres système

Utiliser la procédure suivante pour choisir le paramètre par défaut pour cette fonction.

1. Sélectionner le bouton Ouvrir une session à partir de

l'interface utilisateur et se connecter en tant que responsable.

2. Sélectionner le bouton Paramètres système ; la fenêtre

Paramètres système s'ouvre.

3. Sélectionner si les erreurs de la machine doivent, ou non,

s'afficher automatiquement sur l'interface utilisateur lorsqu'elles se produisent.

• Ne pas afficher automatiquement : sélectionner cette

option pour ne pas ouvrir Détails des erreurs lorsqu'une alerte, un avertissement ou une erreur se produit.

• Afficher automatiquement : sélectionner cette option

pour ouvrir erreurs lorsqu'une alerte, un avertissement ou une erreur se produit.

automatiquement la fenêtre Détails des

automatiquement la fenêtre

4. Sélectionner OK pour sauvegarder le changement et fermer

la fenêtre Paramètres système.

2-4

DocuColor 5000 Guide du responsable

Modifier le mot de passe

Sélectionner le bouton Modifier le mot de passe pour changer le mot de passe du responsable.

Utiliser la procédure suivante pour changer le mot de passe du responsable.

1. Sélectionner le bouton Ouvrir une session à partir de la

2. À partir de la fenêtre Ouvrir une session, entrer le mot de

2. Paramètres système

fenêtre principale de l'interface utilisateur.

passe du mode Responsable et sélectionner OK.

Pour des raisons de sécurité, seules des astérisques sont affichées sur l'écran.

REMARQUE : La Presse numérique est livrée de l'usine avec le mot de passe responsable par défaut composé de cinq fois le chiffre 1 (11111). l'ouverture de session.

CONSEIL : Pour des raisons de sécurite, remplacer le mot de passe responsable par défaut par un nouveau mot de passe.

DocuColor 5000 Guide du responsable

Utiliser ce mot de passe par défaut pour

2-5

2. Paramètres système

3. Sélectionner le bouton Paramètres système.

4. À partir de la fenêtre Paramètres système, sélectionner le

bouton Modifier le mot de passe sur l'onglet Interface utilisateur.

La fenêtre Modifier le mot de passe s'ouvre.

2-6

DocuColor 5000 Guide du responsable

2. Paramètres système

CONSEIL : Utiliser uniquement des nombres pour créer le nouveau mot de passe. et autres caractères, tels que chiffres au maximum peuvent être entrés pour le mot de passe.

Les caractères alphanumériques (lettres

!*& ne sont pas autorisés). Douze

5. À partir de la fenêtre Modifier le mot de passe, entrer :

a. L'ancien mot de passe (en cours) b. Le nouveau mot de passe c. Entrer encore une fois le nouveau mot de passe dans

la zone Confirmer le nouveau mot de passe

d. Sélectionner OK

REMARQUE : Pour des raisons de sécurité, seules des astérisques sont affichées sur l'écran.

6. Sélectionner OK à partir de la fenêtre Paramètres système

pour revenir à la fenêtre principale de l'interface utilisateur.

DocuColor 5000 Guide du responsable

2-7

2. Paramètres système

Réglage de la date et de l'heure

Utiliser cette fonction pour définir la date et l'heure pour le système. L'heure et la date s'affichent sur l'écran Détails machine ainsi que sur les écrans Logiciel installé et Journal d'erreurs.

1. À partir de la fenêtre Paramètres système, sélectionner

l'onglet Date/Heure.

2. Sélectionner le format de date à utiliser.

3. Utiliser les boutons fléchés vers le haut ou vers le bas pour

entrer l'année, le mois et le jour.

4. Sélectionner le format d'heure à utiliser.

5. Utiliser les boutons fléchés pour régler l'heure puis les

minutes.

REMARQUE : Si l'horloge 12 heures a été sélectionnée, toucher le bouton AM ou PM.

6. Sélectionner OK pour sauvegarder les changements et

fermer la fenêtre Paramètres système.

2-8

DocuColor 5000 Guide du responsable

Système

2. Paramètres système

Utiliser cette fonction pour changer les paramètres par défaut usine pour ce qui suit :

• Mode Productivité

• Mode Veille (Options Entrer et Quitter)

• Reprise auto

• Espace entre les travaux

• Fermeture de session automatique

La fonction Système permet également d'entrer les valeurs Lecture/écriture NVM lorsqu'un support spécial est utilisé. Ce sujet est évoqué en détail à la page 2-19.

DocuColor 5000 Guide du responsable

2-9

2. Paramètres système

Réglage de productivité

La productivité de la Presse numérique dépend de la vitesse continue de la réception du support qui est mesurée en impressions par minute (ppm). La vitesse continue dépend du format, du grammage du support et de la température du module four.

Utiliser ce réglage pour optimiser la vitesse de rendement pour les types de supports utilisés le plus souvent. Les options du réglage de productivité comprennent :

• Grammage support simple : ce réglage optimise la vitesse de rendement pour les grammages simples (légers et lourds), selon la plage de grammages définie dans le magasin.

• Grammage support mixte : ce réglage optimise la vitesse de rendement des travaux d'impression avec des grammages support mixtes provenant de différents magasins.

Sélectionner le réglage qui convient le mieux à l'environnement d'impression et qui est le plus souvent utilisé.

2-10

DocuColor 5000 Guide du responsable

Tableaux de productivité

Les tableaux de productivité suivants listent les différents grammages et formats du support et leur vitesse d'impression associée pour une réception simple et en recto verso. Chaque tableau indique les paramètres de vitesse d'impression pour les deux réglages de productivité.

Grammage support simple

Mode Grammage support simple

2. Paramètres système

Format (longueur de direction

Grammage

60 - 220 g/m² 182,0 216,0 50 25

221 - 300 g/m² 182,0 216,0 33,3 --

Transparent 210,0 216,0 25 --

d'alimentation) [mm]

Min. Max Recto Recto verso

216,1 297,0 33,3 16,7

297,1 458,0 25 12,5

458,1 488,0 20 10

216,1 280,0 25 --

280,1 458,0 16,7 --

458,1 488,0 12,5 --

(pages imprimées par minute - ppm)

Vitesse d'impression

REMARQUE 1 : L'impression recto verso n'est pas disponibl e pour les transparent s et le suppor t 221 g/m² ou plus.

REMARQUE 2 : La productivité (ppm) ne diminue pas du second module d'alimentation au premier.

REMARQUE 3 : Les transparents sont uniquement disponibles en recto, A4 ou 8,5 x 11 DGC.

DocuColor 5000 Guide du responsable

2-11

2. Paramètres système

Grammage support mixte

Mode Grammage support mixte

Format (longueur de direction

Grammage

60 - 135 g/m² 182,0 216,0 50 25

136 - 186 g/m² 182,0 216,0 33,3 16,7

187 - 220 g/m² 182,0 216,0 33,3 16,7

d'alimentation) [mm]

Min. Max Recto Recto verso

216,1 297,0 33,3 16,7

297,1 458,0 25 12,5

458,1 488,0 20 10

216,1 297,0 25 12,5

297,1 458,0 16,7 8,3

458,1 488,0 12,5 6,3

216,1 280,0 20 10

280,1 432,0 16,7 8,3

432,1 488,0 12,5 6,3

Vitesse d'impression

221 - 300 g/m² 182,0 216,0 25* --

216,1 280,0 16,7* --

280,1 458,0 12,5* --

458,1 488,0 10* --

Transparent 210,0 216,0 25 --

REMARQUE : *La vitesse d'impression peut diminuer en raison des opérations de configuration de l'imprimante basées sur des conditions environnement al es et u n vol ume d'i nter valle spéc ifiq ue d'impression en continu.

2-12

DocuColor 5000 Guide du responsable

Mode Veille

2. Paramètres système

Utiliser cette fonction pour définir le laps de temps écoulé jusqu'à ce que la Presse numérique et le PC du système passent en mode de consommation faible énergie. Les temporisateurs sont activés lorsque tous les travaux d'impression sont terminés et si aucun travail ne figure dans la file d'impression.

La Presse numérique et/ou le PC du système quittent le mode Veille lorsqu'un travail est envoyé pour être imprimé ou lorsque l'interface utilisateur sur le PC du système est activé.

CONSEIL : Les fonctions PC du système et Moteur d'impression et Moteur d'impression seulement doivent être

activées par l'interlocuteur de Xerox utilisées.

Si ces fonctions ne sont pas activées, appeler

avant de pouvoir être

l'interlocuteur de Xerox pour obtenir plus d'informations. Pour changer la durée de chaque fonction du mode Veille, utiliser

la procédure suivante :

1. À partir de la fenêtre Paramètres système, sélectionner

l'onglet Système.

DocuColor 5000 Guide du responsable

2-13

2. Paramètres système

2. Utiliser les boutons fléchés vers le haut et vers le bas pour

changer la durée de chaque fonction du mode Veille :

• PC du système et Moteur d'impression

• Moteur d'impression seulement

• Moteur d'impression seulement s'il n'y a aucune communication du PC pendant

La plage possible est de 1 à 240 minutes.

REMARQUE : La durée par défaut du système est de 60 minutes.

3. Sélectionner OK pour sauvegarder les changements et

fermer la fenêtre Paramètres système.

Quitter le mode Veille

Sélectionner l'une des deux options :

• Automatiquement : sélectionner cette option pour que le système quitte automatiquement le mode Veille dès que la souris, le clavier ou l'interrupteur du PC est activé.

Reprise auto après

• Manuellement : sélectionner cette option pour quitter manuellement le mode faible énergie du système lorsque le bouton Mode Veille est sélectionné sur l'écran principal de l'interface utilisateur.

2-14

DocuColor 5000 Guide du responsable

Suppression d'erreur

Utiliser la fonction Reprise auto après suppression de l'erreur pour redémarrer un travail automatiquement après suppression d'une erreur et si un travail reçu par le biais du réseau attend les instructions de l'utilisateur.

1. À partir de l'onglet Système de la fenêtre Paramètres

système, sélectionner la case à cocher à gauche de Suppression d'erreur.

2. Paramètres système

2. Utiliser les boutons fléchés vers le haut ou vers le bas pour

changer la durée. La plage possible est de 1 à 10 minutes.

REMARQUE : La durée par défaut du système est de 2 minutes.

3. Sélectionner OK pour sauvegarder les changements et

fermer la fenêtre Paramètres système.

DocuColor 5000 Guide du responsable

2-15

2. Paramètres système

Pause

Utiliser la fonction Reprise auto après pause pour relancer automatiquement un travail lorsque le bouton Pause sur l'interface utilisateur a été sélectionné et si le travail attend les instructions de l'utilisateur.

1. À partir de l'onglet Système de la fenêtre Paramètres

système, sélectionner la case à cocher à gauche de Pause.

2. Utiliser les boutons fléchés vers le haut ou vers le bas pour

changer la durée. La plage possible est de 1 à 10 minutes.

REMARQUE : La durée par défaut du système est de 2 minutes.

3. Sélectionner OK pour sauvegarder les changements et

fermer la fenêtre Paramètres système.

2-16

DocuColor 5000 Guide du responsable

Espace entre les travaux

Utiliser la fonction Espace entre les travaux lorsque de multiples travaux sont mis en file d'attente d'impression, afin de laisser 7 secondes pour retirer les impressions d'un module de finition, avant le commencement de l'impression d'un autre travail.

2. Paramètres système

1. À partir de l'onglet Système de la fenêtre Paramètres

système, sélectionner la case à cocher à gauche de la fonction Espace entre les travaux.

Sept secondes est la durée standard et la seule possibilité pour cette option.

2. Sélectionner OK pour sauvegarder les changements et

fermer la fenêtre Paramètres système.

DocuColor 5000 Guide du responsable

2-17

2. Paramètres système

Fermeture de session automatique

Utiliser la fonction Fermeture de session automatique pour que la Presse numérique revienne automatiquement en mode d'impression si aucune action n'est lancée à partir des fonctions Responsable, après une durée définie.

1. À partir de l'onglet Système de la fenêtre Paramètres

système, sélectionner la case à cocher à gauche de Fermeture de session automatique.

2. Utiliser les boutons fléchés vers le haut ou vers le bas pour

changer la durée. La plage possible est de 10 à 60 minutes.

REMARQUE : La durée par défaut du système est de 10 minutes.

3. Sélectionner OK pour sauvegarder les changements et

fermer la fenêtre Paramètres système.

2-18

DocuColor 5000 Guide du responsable

Lecture/écriture NVM

L'interlocuteur technique de Xerox utilise cette fonction pour changer certains paramètres système. Elle peut aussi être utilisée occasionnellement par les responsables système.

2. Paramètres système

Réglage support special

pour support perforé

Réglage support spécial

pour les intercalaires DGC

Activation du support

autocopiant

Dans la plupart des cas, cette fonction n'est pas utilisée par les responsables système ; toutefois, elle peut être utilisée dans certaines circonstances. Celles-ci sont :

Si un support 3 trous préperforé est régulièrement utilisé et entraîne continuellement un nombre inhabituel d'incidents et/ou

Si un support intercalaire est régulièrement utilisé et entraîne continuellement des incidents.

• Les supports autocopiants sont couchés avec plusieurs couchages fonctionnels qui favorisent le transfert de l'image à travers le jeu de formulaires et permettent aux différentes feuilles de se séparer correctement après mise en bloc avec un adhésif spécial. Chaque fournisseur de support autocopiant xérographique a développé son processus chimique unique, c'est la raison pour laquelle la procédure suivante permettant cette application fonctionne mieux avec le support autocopiant Xerox Premium Digital.

• Afin d'éviter des problèmes lors de l'utilisation du support autocopiant, il est possible d'utiliser la fonction Lecture/écriture NVM pour activer la fonction Support autocopiant.

Si l'environnement concerné ne présente aucune des conditions mentionnées ci-dessus, il est possible d'utiliser la fonction Lecture/Écriture NVM pour activer une fonction.

ATTENTION : N'entrer sur cet écran aucun autre nombre que ceux donnés dans cette procédure. Le fait d'entrer et de sauvegarder des nombres autres que ceux décrits change les paramètres du système et un appel de service sera peut-être nécessaire pour restaurer le système aux paramètres corrects.

DocuColor 5000 Guide du responsable

2-19

2. Paramètres système

Pour activer une fonction, effectuer ce qui suit :

1. À partir de l'onglet Système sur la fenêtre Paramètres du

système, sélectionner le bouton Lecture/écriture NVM.

La fenêtre Lecture/Écriture NVM s'ouvre.

2. Entrer le numéro de chaîne lien souhaité :

• Le numéro de chaîne lien pour un réglage support

spécial dans le cas de supports perforés est 700 545.

• Le numéro de chaîne lien pour un réglage support

spécial pour les intercalaires DGC est 700 546.

2-20

• Le numéro de chaîne lien pour l'activation du support

autocopiant est 700-920.

REMARQUE : Dans le but d'effectuer cette procédure , l es écran s suivants montrent un en cours et la nouvelle valeur ; cet exemple ne représente pas un numéro de chaîne lien en cours. cours et la nouvelle valeur varieront selon le numéro de chaîne lien entré.

exemple de numéro de chaîn lien, la valeur

Les nombres pour la valeur en

DocuColor 5000 Guide du responsable

2. Paramètres système

a. En utilisant les boutons chiffrés sur le clavier, entrer un

numéro de chaîne lien (l'exemple suivant utilise 123 comme numéro de chaîne lien).

b. Appuyer sur le bouton Onglet du clavier pour avancer

vers le champ Lien.

c. Entrer le numéro du lien (l'exemple suivant utilise 123

comme numéro de lien).

d. Sélectionner le bouton Suivant.

DocuColor 5000 Guide du responsable

2-21

2. Paramètres système

3. En utilisant le clavier, entrer la nouvelle valeur (l'exemple

suivant utilise 234 comme nombre pour la nouvelle valeur).

CONSEIL : Pour activer une fonction, entrer la valeur appropriée à partir du clavier :

• Pour le réglage support spécial pour les supports perforés,

entrer 0 comme nouvelle valeur.

• Pour le réglage support spécial pour les intercalaires DGC,

entrer 1 comme nouvelle valeur.

• Pour le support autocopiant, entrer 1 comme nouvelle

valeur.

4. Sélectionner le bouton Appliquer. La fenêtre Lecture/

écriture NVM affiche la valeur entrée comme nouvelle valeur.

2-22

5. Sélectionner Fermer pour sauvegarder et fermer le

nouveau réglage.

6. Sélectionner OK pour fermer la fenêtre Paramètres

système.

DocuColor 5000 Guide du responsable

2. Paramètres système

CONSEIL : Après avoir lancé le travail d'impression, entrer de nouveau en mode Responsable, Paramètres système, Lecture/ écriture NVM et désactiver

la fonction actuellement activée. Suivre les étapes soulignées dans cette procédure et utiliser ces réglages pour le nombre de la nouvelle valeur :

• Pour désactiver le réglage support spécial pour les supports

perforés, entrer 1000.

• Pour désactiver le réglage support spécial pour les

intercalaires DGC, entrer 0.

Options magasin

Tirage en continu, Sélection support auto et Ne pas inclure

• Pour désactiver le réglage support autocopiant

, entrer 0.

CONSEIL : Pour empêcher les incidents support de se produire avec des types de support autres que ceux mentionnés dans cette procédure, il faut désactiver la fonction Lecture/écriture NVM avant de lancer d'autres travaux d'impression.

Utiliser cette fonction pour changer les paramètres par défaut usine pour ce qui suit :

• Tirage en continu

• Sélection support auto

• Ne pas inclure

• Ventilateur à air comprimé du magasin

• Priorité magasin

Choisir les paramètres par défaut pour les options suivantes :

Paramètres par

défaut

Tirage en continu Permet à la Presse numérique de sélectionner automatiquement un autre magasin

contenant le support adéquat, si le magasin sélectionné ne peut pas être utilisé.

Sélection support auto

Ne pas inclure Le fait de sélectionner un ou plusieurs magasins dans cette option indique à la

DocuColor 5000 Guide du responsable

Permet à la Presse numérique de sélectionner automatiquement un format de support approprié pour le travail traité, sans avoir sélectionné un magasin spécifique.

Lorsque Grammage support simple est sélectionné comme paramètre par défaut, Sélection support auto choisit uniquement le support 81-105 g/m² dans le format adéquat. Lorsque Réglage de productivité - Grammage support mixte est activé, Support auto choisit uniquement le support 106-135 g/m² dans le format adéquat.

machine d'ignorer toutes les sélections faites dans les options Tirage en continu ou Sélection support auto.

Effet de ce paramètre par défaut

2-23

2. Paramètres système

1. À partir de la fenêtre Paramètres système, sélectionner

l'onglet Options magasin.

2. Sélectionner le bouton Activé ou Désactivé pour l'option

Tirage en continu.

3. Toucher le bouton Activé ou Désactivé pour l'option

Sélection support auto.

4. Pour instruire la Presse numérique de contourner (ignorer)

un ou plusieurs magasins, sélectionner la case à cocher à gauche du magasin souhaité dans la zone Ne pas inclure.

5. Sélectionner OK pour fermer la fenêtre Paramètres

système.

2-24

DocuColor 5000 Guide du responsable

Air comprimé du magasin

2. Paramètres système

Des soufflantes permettent de contrôler les conditions environnementales dans les magasins pour assurer une capacité d'impression optimale :

• Chaque magasin possède deux soufflantes et deux ventilateurs.

Les soufflantes se trouvent à l'avant de chaque magasin et les deux ventilateurs se trouvent sur le côté droit.

• La soufflante du bord d'attaque est activée en permanence et produit de l'air chauffé si l'une des sélections suivantes est effectuée :

Support couché, Transparents ou Support ordinaire 106 g/m² ou plus épais. Le ventilateur du bord arrière fonctionne en permanence et ne produit pas d'air chauffé.

• Les magasins possèdent également des manettes de réglage de l'air sur le tiroir pour réguler la direction de l'air.

– Si le grammage du support est compris entre 60 et

256 g/m², les manettes de réglage d'air doivent être positionnées vers l'avant du magasin.

– Si le grammage du support est compris entre 257 et

300 g/m², les manettes de réglage d'air doivent être positionnées vers l'arrière du magasin.

DocuColor 5000 Guide du responsable

2-25

2. Paramètres système

Si les soufflantes sont réglées sur le magasin pour accomoder un type de support particulier (par exemple un support fin ou épais), faire les ajustements sur la fenêtre Options magasin du mode Responsable. La réception des impressions sera de qualité optimale. Pour effectuer ces ajustements, utiliser la procédure suivante :

1. À partir de la fenêtre Paramètres système, sélectionner

l'onglet Options magasin.

2. Sélectionner le magasin souhaité.

3. Dans le menu déroulant, sélectionner l'option qui

correspond le mieux au support sélectionné pour ce magasin et les réglages faits aux manettes d'ajustement d'air.

Les options comprennent :

• Valeurs par défaut système : cette option est le réglage par défaut. Avec cette option, les soufflantes du magasin s'ajustent automatiquement en utilisant les paramètres qui sont optimisés pour les supports de Xerox.

• Départ multiple : sélectionner cette option pour que les paramètres automatiques de la soufflante du magasin s'ajustent de manière incrémentielle afin de réduire les alimentations multi-feuilles.

• Faux départ : sélectionner cette option pour que les paramètres automatiques de la soufflante du magasin s'ajustent de manière incrémentielle afin de réduire les faux départs.

• Personnalisé : avec cette option, les soufflantes du magasin sont contrôlées par les paramètres définis par l'interlocuteur technique.

2-26

DocuColor 5000 Guide du responsable

2. Paramètres système

• Toujours désactivé : sélectionner cette option pour que les soufflantes du magasin soient toujours désactivées. Dans ce mode, les soufflantes sont automatiquement contrôlées. Ce mode est réservé pour le support spécial.

• Toujours activé (support léger) : avec cette option, les soufflantes de magasin ne sont pas automatiquement contrôlées, mais elles sont toujours activées. Ce mode est également réservé au support spécial.

• Toujours activé (support épais) : avec cette option, les soufflantes du magasin ne sont pas automatiquement contrôlées, mais elles sont toujours activées. Ce mode est réservé au support spécial.

4. Sélectionner OK pour fermer la fenêtre Paramètres

système.

DocuColor 5000 Guide du responsable

2-27

2. Paramètres système

Priorité magasin

Sélectionner l'ordre de priorité pour chaque magasin. Si la fonction Tirage en continu est activée et si les magasins contiennent un format et un grammage identiques, la Presse numérique alimente le support à partir du magasin ayant une Priorité 1. S'il n'y a pas de papier dans le magasin de Priorité 1, le magasin de Priorité 2 est automatiquement sélectionné et ainsi de suite.

Utiliser la procédure suivante pour définir la priorité pour chaque magasin.

1. À partir de la fenêtre Paramètres système, sélectionner

l'onglet Options magasin.

2. Cliquer une fois sur le magasin souhaité.

3. Cliquer sur le bouton fléché vers le haut/vers le bas à droite

pour le déplacer vers le haut ou vers le bas dans la liste de priorité.

4. Répéter cette procédure pour chaque priorité. Il n'est pas

possible de déterminer le même magasin pour plus d'une priorité à la fois.

2-28

5. Sélectionner OK pour sauvegarder les paramètres et

fermer la fenêtre Paramètres système.

DocuColor 5000 Guide du responsable

Présentation

3. Profils

Profils permet de créer et de personnaliser des profils pour Support personnalisé, Alignement et Détuileur. Ces profils sont utilisés au besoin pour des travaux d'impression spécialisés qui peuvent exiger des types de supports différents, comme un support léger ou épais. L'utilisation d'un profil personnalisé peut offrir une qualité d'image et de réception optimale.

REMARQUE : Les fonctions Profils sont accessibles p a r le biais du mode Responsable.

DocuColor 5000 Guide du responsable

3-1

3. Profils

Alignement

Pour l'impression de travaux recto verso et avec différents types de supports (y compris le type de support, le grammage, le traitement couché/non couché), la réception peut exiger que la Presse numérique effectue une manipulation spécifique du support, alors que celui-ci avance dans le circuit support. Avec certains types de supports et des travaux en recto verso, les images sur la face 1 et/ou sur la face 2 peuvent être mal repérées, de travers, perpendiculairement mal alignées ou étirées.

La fonction Ajustement d'alignement permet de créer et de mémoriser au maximum vingt profils d'ajustement d'alignement différents. Ces profils permettent d'accomoder différents types de supports et la méthode de repérage, d'alignement ou d'agrandissement des images pour la réception de la face 1 et de la face 2. Ces profils peuvent être utilisés à un moment ou un autre pour assurer une qualité de réception optimale de l'impression.

REMARQUE : Il est possible de créer des profils d'alignement sans les associer à un profil support spécifique. La situation inverse est également vraie : il est possible de créer un profil d'alignement et de l'associer à un profil support personnal isé spécifique. affilié au Profil d'alignement 2. Ainsi lorsque le Profil support personnalisé 2 est utilisé, le Profil d'alignement 2 l'est également.

Par exemple, Profil support personnalisé 2 peut être

3-2

DocuColor 5000 Guide du responsable

3. Profils

Lors de la création des profils d'alignement pour les impressions de la face 1 et/ou de la face 2, il faut noter ce qui suit :

• Les images de la face 1/face 2 peuvent être mal repérées si le support n'est pas exactement du même format. Il peut varier légèrement, avec des différences de plus ou moins 1 mm, entraînant un repérage incorrect de l'image. Pour limiter l'éventualité de différences de format, il est recommandé d'utiliser un support du même lot que lors du lancement de travaux recto verso.

• Au cours du processus de fusion, le chauffage et la pression appliqués au support entraînent son étirement. Si les images des faces 1 et 2 sont de même taille, l'étirement du support rend l'image de la face 1 légèrement plus grande que celle de la face 2.

• Le fait de créer un profil d'alignement pour ces types de travaux permet de réduire ou d'éliminer la différence de largeur des images entre la face 1 et la face 2.

REMARQUE 1 : Le profil d'alignement peut, ou non, être af fi lié à un profil support personnalisé.

REMARQUE 2 : Une fois que le profil d'alignement défini et qu'il est utilisé, le serveur couleur ne reflète pas ce profil dans les options d'impression pour les travaux d'impression.

REMARQUE 3 : Le profil d'alignement, une fois défini, reste actif jusqu'à ce que le mode Responsable soit de nouveau ouvert et tant qu'il n'est pas désactivé.

Si un profil d'alignement n'est pas associé à un profil support personnalisé, il est utilisé pour chaque magasin auquel il est attribué.

DocuColor 5000 Guide du responsable

3-3

3. Profils

Procédure du profil d'ajustement pour l'alignement

Utiliser la procédure suivante pour créer/modifier un profil d'alignement afin d'ajuster la réception d'image sur la face1/face 2.

REMARQUE : Si un profil d'alignement personnalisé associé à ce profil d'alignement est nécessai re, il est possible de définir les informations du profil support personnal isé immédiatement ou après avoir créé le profil d'alignement.

1. Sélectionner le bouton Ouvrir une session à partir de la

fenêtre principale de l'interface utilisateur.

2. À partir de la fenêtre Ouvrir une session, entrer le mot de

passe du mode Responsable et sélectionner OK.

3. Sélectionner le bouton Profils.

3-4

DocuColor 5000 Guide du responsable

4. À partir de la fenêtre Profils, sélectionner l'onglet

Alignement.

3. Profils

5. Pour créer une nouvelle procédure d'alignement,

sélectionner un profil non défini.

Pour éditer un profil existant, aller à Édition d'un profil

d'alignement existant.

6. Suite : Créer un profil d'alignement.

DocuColor 5000 Guide du responsable

3-5

3. Profils

Créer un profil d'alignement

7. Cliquer sur le bouton Éditer ; la fenêtre Propriétés du profil

d'alignement s'ouvre.

8. Entrer un nom pour ce profil (l'exemple dans cette

procédure utilise le nom « Profil d'alignement2 »).

9. Suite : Sélection des options Repérage.

3-6

DocuColor 5000 Guide du responsable

Sélection des options Repérage

10. Effectuer les sélections souhaitées pour l'option Repérage.

3. Profils

• Repérage du bord d'attaque : utiliser cette fonction

pour ajuster le bord d'attaque de l'image pour le repérage de la face 1 et/ou de la face 2.

• Repérage latéral : utiliser cette fonction pour ajuster le

bord latéral de l'image pour le repérage de la face 1 et/ou de la face 2.

Le paramètre par défaut usine est (0).

Ces flèches indiquent la direction d'alimentation du support

Utiliser les boutons fléchés vers le haut/vers le bas pour effectuer les sélections souhaitées.

11. Suite : Sélection des options Perpendicularité.

DocuColor 5000 Guide du responsable

Le fait de sélectionner les boutons fléchés vers le haut/ vers le bas modifie l'illustration qui indique la direction du déplacement de l'image sur le support.

3-7

3. Profils

Sélection des options Perpendicularité

12. Effectuer les sélections souhaitées pour l'option

Perpendicularité. Utiliser cette fonction pour ajuster l'image numériquement sur le tambour afin qu'elle s'aligne avec le support pour les faces 1 et 2.

Le paramètre par défaut usine est zéro (0).

Ces flèches indiquent la direction d'alimentation du support

Utiliser ces flèches pour effectuer les sélections souhaitées. Le fait de sélectionner les boutons fléchés vers le haut/vers le bas modifie l'illustration qui indique la direction du déplacement de l'image sur le support.

13. Suite : Sélection des options Oblique.

3-8

DocuColor 5000 Guide du responsable

Sélection des options Oblique

14. Effectuer les sélections souhaitées pour l'option

Oblique. Utiliser cette fonction pour ajuster le support pour que l'image sur la face 1 et/ou la face 2 ne soit pas de travers, mais alignée sur les deux faces.

Le paramètre par défaut usine est zéro (0).

Ces flèches indiquent la direction d'alimentation du support

3. Profils

15. Suite : Sélection des options Agrandissement.

DocuColor 5000 Guide du responsable

3-9

3. Profils

Sélection des options Agrandissement

16. Effectuer la sélection souhaitée pour l'option

Agrandissement. Utiliser cette fonction pour corriger l'étirement de l'image entre la face 1 et la face 2. L'image peut être agrandie ou réduite, si nécessaire.

Le paramètre par défaut usine est zéro (0).

Ces flèches indiquent la direction d'alimentation du support

CONSEIL : Il est recommandé de choisir une seule fonction Profil d'alignement (telle que Repérage) et de lancer un jeu d'impression test pour évaluer le repérage sur cette réception. sélectionner plusieurs fonctions Profil d'alignement, sélectionner undividuellement chaque fonction. Lancer des tests d'impression pour chaque fonction et évaluer la réception. déterminé si la réception pour la fonction sélectionnée est acceptable, il est possible de sélectionner une autre fonction Profil d'alignement à ajuster.

Pour

Après avoir

17. Suite : Lancer des impressions test.

3-10

DocuColor 5000 Guide du responsable

Lancer des impressions test

CONSEIL : Avant de lancer des impressions test, il peut être

nécessaire de sauvegarder la procédure du profil, de quitter Profils, d'entrer de nouveau dans Profils, de sélectionner la procédure du profil souhaité et test.

Ceci permet de vérifier que les valeurs les plus récentes

entrées sont utilisées lorsque les tests d'impression sont lancés.

18. Sélectionner le bouton Impression test. Une nouvelle

fenêtre s'ouvre.

3. Profils

ensuite de lancer les impressions

a. Sélectionner le bouton Face 2.

REMARQUE : Pour vérifier le repérage des impressions face 1 uniquement, sélectionner le bouton Face 1.

b. Sélectionner 10 impressions test en cliquant sur le

c. Sélectionner le magasin souhaité dans la liste

d. Au besoin, sélectionner le bouton Propriétés du

DocuColor 5000 Guide du responsable

bouton fléché V ers le haut pour changer le nombre de tests d'impression générés.

déroulante.

magasin et effectuer tout réglage souhaité.

3-11

3. Profils

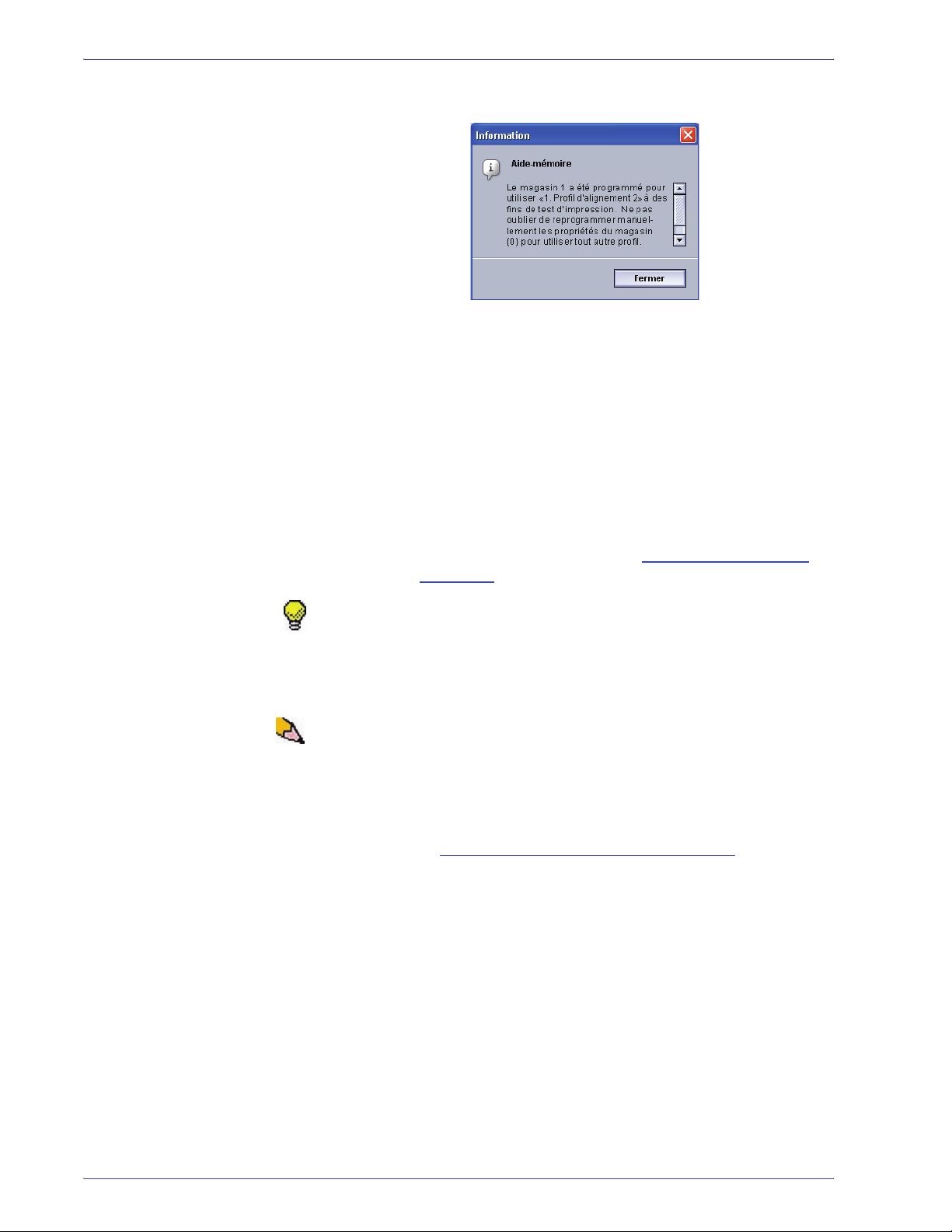

e. Sélectionner Démarrer. L'interface utilisateur affiche

ce message après avoir imprimé les impressions test :

f. Récupérer les impressions. g. Éliminer les premières impressions, puisque les

incohérences tendent à être plus importantes avec ces images.

19. Évaluer les impressions test en tenant la réception recto

verso au niveau des yeux, près d'une source de lumière. Ceci permet de voir les marques de repérage pour les faces 1 et 2 de la réception.

a. Si le repérage entre la face 1 et la face 2 est

inacceptable et doit être ajusté, répéter cette procédure en commençant à Sélection des options

Repérage.

CONSEIL : La procédure peut devoir être répétée plusieurs fois jusqu'à obtenir une réception acceptable des impressions.

b. Si la réception imprimée pour les faces 1 et 2 est

acceptable, sélectionner OK pour sauvegarder et pour fermer la fenêtre Profils.

REMARQUE : Après avoir sélectionné OK pour sauvegarder et fermer la fenêtre Profils, la nouvelle procédure de profil (par exemple Alignement Profil 2) peut être sélectionnée à partir de la fenêtre Propriétés du magasin lorsqu'un travail doit être lancé avec ce profil.

20. Suite : Édition d'un profil d'alignement existant.

3-12

DocuColor 5000 Guide du responsable

Édition d'un profil d'alignement existant

21. Pour éditer un profil d'alignement existant :

a. À partir de la fenêtre Profils, onglet Alignement,

sélectionner le profil souhaité. b. Cliquer sur le bouton Éditer. c. Répéter cette procédure en commençant à Sélection

des options Repérage.

3. Profils

DocuColor 5000 Guide du responsable

3-13

3. Profils

Support personnalisé

Différents supports (y compris le type de support, le grammage et le type de couchage) peuvent nécessiter une manipulation spécifique par la Presse numérique alors que le support passe dans le circuit papier. Par exemple, certains types de supports peuvent passer de travers ou se courber dans le circuit d'impression de la Presse numérique. Ceci peut se produire avec des travaux lancés fréquemment et/ou des travaux avec un volume de réception élevé.

La fonction Support personnalisé permet de définir les profils support personnalisé pour différents types de supports et de travaux, comme ceci est indiqué dans le paragraphe cidessus. Ces profils peuvent être utilisés à un moment ou un autre pour assurer la qualité de réception optimale des impressions/ travaux.

En définissant des profils support personnalisé pour des types de supports spécifiques, il est possible d'éviter les impressions de travers, courbées, présentant trop de toner ou pas assez dans certaines zones ou des images qui sont repérées incorrectement sur l'impression, entre la face 1 et la face 2 par exemple.

REMARQUE 1 : Une fois un profil support personnalisé créé, la Presse numérique passe ces informations au serveur couleur. Le serveur couleur, en retour, reflète ces informations dans les options d'impression pour les travaux d'impression.

REMARQUE 2 : L'ajustement du repérage pour les images des faces 1 et/ou 2 est évoqué en détail dans la foncti on Alignement.

Se reporter à Alignement.

3-14

DocuColor 5000 Guide du responsable

Procédure support personnalisé

Utiliser la procédure suivante pour créer/modifier un profil support personnalisé.

1. À partir de la fenêtre Profils, sélectionner l'onglet Support

personnalisé.

3. Profils

2. Pour créer une nouvelle procédure Support personnalisé,

sélectionner un profil non défini.

Pour éditer un profil existant, aller à Édition d'un profil

support personnalisé.

3. Suite : Création d'un profil support personnalisé.

DocuColor 5000 Guide du responsable

3-15

3. Profils

Création d'un profil support personnalisé

4. Cliquer sur le bouton Éditer ; la fenêtre Propriétés du profil

support personnalisé s'ouvre.

5. Entrer un nom pour ce profil (l'exemple dans cette

procédure utilise le nom « Support personnalisé 1 »).

6. Suite : Sélection du type de support souhaité.

3-16

DocuColor 5000 Guide du responsable

Sélection du type de support souhaité

7. Sélectionner le type de support souhaité dans le menu

déroulant.

3. Profils

CONSEIL : Le type de support ne doit pas correspondre au type de support que l'on place dans le magasin. d'un profil support personnalisé, sélectionner un type de support qui est standard. de supports couramment utilisés, la Presse numérique ne charge pas un profil support personnalisé pour ces types.

rarement ou qui n'est jamais utilisé comme type de support

Ceci permet d'assurer que lors du lancement de types

Lors de la création

8. Suite : Sélection du type de grammage souhaité.

DocuColor 5000 Guide du responsable

3-17

3. Profils

Sélection du type de grammage souhaité

9. Sélectionner le grammage support souhaité dans la liste

déroulante.

10. Suite : Sélection des autres options pour le profil support

personnalisé.

3-18

DocuColor 5000 Guide du responsable

Sélection des autres options pour le profil support personnalisé

11. Si cela est nécessaire, sélectionner un profil du détuileur

dans le menu déroulant.

3. Profils

CONSEIL : Le paramètre par défaut est Valeur par défaut système. paramètre par défaut jusqu'au moment où des impressions test sont lancées et la réception des impressions évaluée. Impression test est évoqué en détail dans

test.

REMARQUE : Utiliser la fonction Détuileur pour compenser la courbure du support s ur les i mpression s reçues . informations sur le détuileur, se reporter à

Il est recommandé de garder cette option comme

Le sujet

Lancer des impressions

Pour obtenir des

la page 3-32.

DocuColor 5000 Guide du responsable

3-19

3. Profils

12. Si cela est nécessaire, sélectionner un profil d'alignement

dans la liste déroulante.

CONSEIL : Le paramètre par défaut est Utiliser les propriétés du magasin. paramètre par défaut jusqu'au moment où des impressions test sont lancées et la réception des impressions évaluée. Impression test est évoqué en détail dans

test

Il est recommandé de garder cette option comme

Le sujet

Lancer des impressions

3-20

DocuColor 5000 Guide du responsable

3. Profils

REMARQUE : Le fait de sélectionner un profil d'alignement spécifique rend accessible le bouton Propriétés du profil. cliquant sur ce bouton, l'i n terface utilisateur ouvre la fenêtre Profil d'alignement et il est possible d'édi ter le profil d'aligne ment, si cela est nécessaire.

REMARQUE : Pour obtenir des informations sur l'alignement, se reporter à

la page 3-2.

13. Au besoin, choisir les paramètres Rouleau de transfert de

polarisation 2 pour les faces 1 et 2.

DocuColor 5000 Guide du responsable

3-21

3. Profils

CONSEIL : Le paramètre par défaut pour les faces 1 et 2 est 100%. paramètre par défaut jusqu'au moment où des impressions test sont lancées et la réception des impressions évaluée. Impression test est évoqué en détail dans

test

REMARQUE : Se reporter à la page 3-26 pour obtenir des informations sur la courroie de transfert de polarisation 2.

Il est recommandé de garder cette option comme

Le sujet

Lancer des impressions

14. Au besoin, choisir un paramètre Pression du rouleau

d'alignement.

CONSEIL : Le paramètre par défaut est 0. Il est recommandé de garder cette option comme paramètre par défaut jusqu'au moment où des impressions test sont lancées et la réception des impressions évaluée. détail dans

REMARQUE : Se reporter à la page 3-30 pour obtenir des informations sur la pression du rouleau d'alignement.

Lancer des impressions test

Le sujet Impression test est évoqué en

3-22

DocuColor 5000 Guide du responsable

3. Profils

15. Au besoin, choisir une option Ventilateur à air comprimé du

magasin dans le menu déroulant.

CONSEIL : Le paramètre par défaut est Utiliser l'option Magasin. paramètre par défaut jusqu'au moment où des impressions test sont lancées et la réception des impressions évaluée. Impression test est évoqué en détail dans

test

REMARQUE : Se reporter à la page 3-31 pour obtenir des informations sur la pression du rouleau d'alignement.

Il est recommandé de garder cette option comme

Le sujet

Lancer des impressions

16. Placer le support personnalisé dans le magasin souhaité.

17. Vérifier de sélectionner les informations correctes pour le

support dans la fenêtre Proprietés du magasin (format, grammage, type). À partir du menu déroulant, sélectionner le profil de support personnalisé correct.

18. Suite : Lancer des impressions test.

DocuColor 5000 Guide du responsable

3-23

3. Profils

Lancer des impressions test

CONSEIL : Avant de lancer des impressions test, il peut être

nécessaire de sauvegarder la procédure du profil, de quitter Profils, d'entrer de nouveau dans Profils, de sélectionner la procédure du profil souhaité et test.

Ceci permet de vérifier que les valeurs les plus récentes

entrées sont utilisées lorsque les tests d'impression sont lancés.

19. Sélectionner le bouton Impression test. Une nouvelle

fenêtre s'ouvre.

ensuite de lancer les impressions

a. Sélectionner le bouton Face 2.

REMARQUE : Pour vérifier le repérage des impressions face 1 uniquement, sélectionner le bouton Face 1.

b. Sélectionner 10 impressions test en cliquant sur le

bouton fléché V ers le haut pour changer le nombre de

tests d'impression générés. c. Sélectionner le magasin souhaité dans la liste déroulante. d. Au besoin, sélectionner le bouton Propriétés du

magasin et effectuer tout réglage souhaité. e. Sélectionner Démarrer. L'interface utilisateur affiche

ce message après avoir imprimé les impressions test :

3-24

DocuColor 5000 Guide du responsable

3. Profils

f. Récupérer les impressions. g. Éliminer les premières impressions, puisque les

incohérences tendent à être plus importantes avec ces

images.

20. Évaluer les impressions test en tenant la réception recto

verso au niveau des yeux près d'une source de lumière.

a. Si d'autres réglages doivent être effectués pour le

support, répéter cette procédure en commençant à

Sélection du type de support souhaité

CONSEIL : La procédure peut devoir être répétée plusieurs fois jusqu'à obtenir une réception acceptable des impressions.

b. Si la réception imprimée pour les faces 1 et 2 est

acceptable, sélectionner OK pour sauvegarder et pour

fermer la fenêtre Profils.

REMARQUE : Après avoir sélectionné OK pour sauvegarder pui s fermer la fenêtre Profils, la nouvelle procédure de profil (par exemple Support personnalisé 1) peut être sélectionnée à partir de la fenêtre Propriétés du magasin, fonction Type, lorsqu'un travail doit être lancé en utilis ant ce profil.

21. Suite : Édition d'un profil support personnalisé.

Édition d'un profil support personnalisé

22. Pour éditer un profil Support personnalisé existant :

a. À partir de la fenêtre Profils, onglet Support

personnalisé, sélectionner le profil souhaité. b. Cliquer sur le bouton Éditer. c. Répéter cette procédure en commençant à Sélection

du type de support souhaité.

DocuColor 5000 Guide du responsable

3-25

3. Profils

Courroie de transfert de polarisation 2

La courroie de transfert de polarisation 2 est l'endroit où l'image est transférée de la courroie sur le support. Cette fonction est normalement utilisée avec un support de grammage plus épais, tel que 220 g/m² et supérieur, 10 pt ou 12 pt, par exemple ; toutefois, elle peut parfois être également utilisée avec du support de grammage plus léger.

Avec un support de grammage plus épais ou plus léger, il peut être nécessaire d'effectuer un ajustement de la face 1 pour tous les travaux recto. Si des défauts se produisent continuellement sur un travail imprimé lors de l'utilisation d'un support de grammage plus épais, effectuer les étapes suivantes pour déterminer si des ajustements du profil support personnalisé avec la face 1 ou la face 2 (Courroie de transfert de polarisation 2) sont appropriés.

1. Si le travail est imprimé face dessous ou 1-N, vérifier que la

face 1 ne comporte pas de défauts sur le haut des feuilles empilées (partie supérieure) et vérifier que la face 2 ne comporte pas de défauts sur le bas des feuilles empilées (partie inférieure).

2. Si le travail est imprimé face dessus ou N-1, vérifier que la

face 2 ne comporte pas de défauts sur le haut des feuilles empilées (partie supérieure) et vérifier que la face 1 ne comporte pas de défauts sur le bas des feuilles empilées (partie inférieure).

3-26

DocuColor 5000 Guide du responsable

3. Profils

Sans moutonnage

Moutonnage

3. Utiliser la courroie de transfert de polarisation 2 lorsque :

a. Les impressions peuvent comporter du moutonnage

c'est à dire une couverture de toner par taches

irrégulières qui se produit lors de l'impression de zones

importantes de couleur en aplat.

DocuColor 5000 Guide du responsable

3-27

3. Profils

En présence de moutonnage et si le support utilisé est

de grammage épais

, augmenter une ou les deux

valeurs de la courroie de transfert de polarisation 2.

En présence de moutonnage et si le support utilisé est

de grammage léger

, augmenter une ou les deux

valeurs de la courroie de transfert de polarisation

2. Évaluer la qualité de l'image. Si la qualité de

l'image est égale ou pire que le paramètre par défaut

de 100%, diminuer une ou les deux valeurs de la

courroie de transfert de polarisation 2 jusqu'à obtenir

une qualité d'image satisfaisante.

3-28

DocuColor 5000 Guide du responsable

3. Profils

b. Les impressions possèdent un décalage de couleur où

les couleurs sont vraiment différentes des couleurs

souhaitées.

Cette carte test représente une réception avec les couleurs souhaitées.

Si un décalage de couleur de moutonnage existe,

augmenter une ou les deux valeurs de la courroie de

transfert de polarisation 2.

Cette carte test représente une réception avec un décalage de couleurs et par conséquent la réception n'est pas satisfaisante.

DocuColor 5000 Guide du responsable

3-29

3. Profils

Pression du rouleau d'alignement

Utiliser cette fonction avec les types de supports qui glissent, qui s'alimentent de travers ou dont les bords sont endommagés.

Exemples:

• Certains supports couchés glissent et s'alimentent de travers, par conséquent l'image n'est pas repérée correctement sur les impressions reçues. Dans ce cas, augmenter

la pression du rouleau d'alignement afin de compenser le glissement et l'oblique.

• Pour certains supports de grammage léger, la pression du rouleau qui est appliquée peut être trop importante, par conséquent les bords peuvent s'abimer sur les impressions reçues. Dans ce cas, diminuer

la pression du rouleau

d'alignement.

• Si de nombreuses erreurs 8-154 se produisent, augmenter la pression du rouleau d'alignement et continuer à faire fonctionner la Presse numérique.

CONSEIL : L'augmentation de la pression du rouleau d'alignement pour les erreurs 8-154 permet de différer un appel de service.

Toutefois, contacter l'interlocuteur du Centre Services dès que possible pour rétablir la Presse numérique à sa pleine capacité d'alimentation.

3-30

DocuColor 5000 Guide du responsable

Ventilateur à air comprimé du magasin

Utiliser cette fonction pour activer ou désactiver les ventilateurs dans un magasin, afin d'éliminer les faux départs, les incidents support et tout autre problème possible d'alimentation du magasin. Valeurs par défaut système ou Utiliser l'option Magasin peuvent également être sélectionnés pour que la Presse numérique décide d'activer, ou non, les ventilateurs pour un magasin support.

3. Profils

REMARQUE : Le paramètre par dé faut est Ut ili ser l' option Magasin.

Se reporter à la page 2-26 de ce manuel pour obtenir des informations sur chacun des paramètres Ventilateur à air comprimé du magasin.

DocuColor 5000 Guide du responsable

3-31

3. Profils

Détuileur

Lorsque le support est exposé à la chaleur, il perd de l'humidité et se courbe vers la source de chaleur. Les travaux ayant une couverture de toner élevée tendent à courber plus en raison de l'effet de plastification du toner à la surface du support. Le système essaie de réduire ceci en utilisant des périphériques mécaniques appelés détuileurs se trouvant dans le circuit papier.

Cette machine a été conçue avec un système de contrôle automatique de courbure qui utilise les informations telles que :

• le montant de couverture de toner sur la page (par exemple,

une page comportant uniquement du texte comparé à une page qui contient uniquement une photo)

• le grammage du support

• support couché ou non couché

• l'humidité et la température ambiantes Tous les facteurs ci-dessus permettent de déterminer le montant

de pression nécessaire pour les différents détuileurs, afin de réduire la courbure de réception du support.

Avec certains travaux, les impressions de réception peuvent toujours sortir avec plus de courbure que souhaité. Dans ces cas-là, utiliser la fonction Détuileur pour compenser la courbure du support sur les impressions.

La courbure du support est causée par plusieurs variables, dont :

• La marque du fabricant du support et le lot de fabrication

• Le grammage du support et si celui-ci est couché ou non

couché

• La quantité de toner et la zone couverte sur une feuille : plus

la couverture est élevée, plus le papier a tendance à courber.

• Les conditions atmosphériques de la pièce dans laquelle le

papier est stocké.

• Les conditions atmosphériques de la pièce dans laquelle la

Presse numérique est placée.

• La chaleur dégagée au cours du processus de fusion. La Presse numérique est équipée d'un système de contrôle

automatique de courbure qui utilise les variables listées ci-dessus pour déterminer la quantité de pression nécessaire aux différents détuileurs, afin de réduire la courbure.

3-32

CONSEIL : Si une courbure trop importante apparaît sur les impressions, essayer tout d'abord de retourner la pile de support dans le magasin utilisé. Il est possible également d'essayer de lancer le travail à partir d'un autre magasin. Si la courbure est toujours un problème, se reporter au tableau Réglages A à D du détuileur à la de changer les paramètres par défaut du détuileur.

la page 3-33 pour la zone de marché concernée, afin

DocuColor 5000 Guide du responsable

Spécifications concernant le détuileur

Le détuileur possède des bras d'ajustement supérieur et inférieur qui appliquent la pression au support selon les valeurs par défaut du système, les sélections effectuées sur l'écran Propriétés du magasin ou d'après les sélections effectuées sur l'écran Profil du détuileur. Le degré de pression est appliqué indépendamment sur les bras supérieur et inférieur du détuileur.

Réglages A à D du détuileur

Les réglages par défaut du détuileur pour les types A à D sont indiqués dans le tableau suivant. Ces paramètres sont automatiquement sélectionnés par la Presse numérique.

3. Profils

Grammages

support

Tous

magasins

60 - 80 g/m²

81 - 105 g/m²

106 - 135 g/m²

136 - 186 g/m²

187 - 220 g/m²

221 - 300 g/m² Couché

Types de

support

Couché Non couché

Non couché

Type de support

Hémisphère

Est

A A

B D

A B

A A

Type de support

Hémisphère

Est

B B

B D

A B

A A

REMARQUE : Les paramètres du tableau suivant ont été développés à partir de tests d'une large plage d'échantillons de supports, de couvertures de zone de toner et d'environnements.

De ces tests résultent les paramètres prédéfinis donnés dans le tableau. Ceux-ci indiquent comment certains support s interagissent avec le système du détuileur de la Presse numérique.

Si la courbure support pose un problème, l'utilisation de l'un de ces paramètres prédéfinis permet, en général, de l'éliminer. Toutefois, en raison de la large plage des variables du support, de la couverture de l'image et de facteurs environnementaux, ces paramètres par défaut peuvent ne pas donner le niveau de performance attendu.

DocuColor 5000 Guide du responsable

3-33

3. Profils

Si la courbure du support interfère avec la performance de la Presse numérique, commencer par sélectionner un autre type de réglage du détuileur, de A à D. Il est possible de sélectionner l'un de ces paramètres A à D du détuileur à partir de la fenêtre Propriétés du magasin.

Si le problème de courbure continue, d'autres réglages du détuileur sont disponibles en utilisant un profil du détuileur.

REMARQUE : Avant d'utiliser un profil du détuileur spécifique, il faut créer et configuer le profil en suivant les instructions dans la procédure suivante.

3-34

DocuColor 5000 Guide du responsable

Évaluer la courbure de l'impression reçue

Avant d'utiliser un profil du détuileur spécifique, évaluer la courbure de la réception et s'il est nécessaire d'utiliser un profil du détuileur, en effectuant les étapes suivantes.

1. Déterminer si Xerox a testé le type de support et le

grammage en visitant le site reportant à la dernière Recommended Materials List (Liste des matériaux recommandés) pour la Presse numérique.

2. Lancer un jeu de 10 à 15 impressions en utilisant les

paramètres par défaut du système pour l'option Détuileur sur la fenêtre Propriétés du magasin.

3. Récupérer les impressions dans la zone de réception de la

Presse numérique.

4. Vérifier si les impressions présentent une certaine

courbure. Déterminer si elles sont courbées vers le haut (en forme de coupe) ou vers le bas (en forme de pont).

3. Profils

www.xerox.com et en se

Support « en forme de coupe » ou « courbé vers le haut »

CONSEIL : La quantité de courbure sur le support est affectée par

les propriétés du support (grammage, couchage) et la quantité de graphiques et de texte sur le support.

Support « en forme de pont ou « courbé vers le bas »

5. Récupérer une feuille imprimée courbée et la placer sur une

surface plane.

6. Mesurer la hauteur de la feuille, en millimètres (mm), aux

quatres coins de la feuille.

Mesure de la courbure d'une feuille « en forme de coupe » (courbure vers le haut)

a. Ajouter les quatre valeurs, puis diviser par quatre pour

obtenir une moyenne.

Mesure de la courbure d'une feuille « en forme de pont » (courbure vers le bas)

b. Enregistrer la moyenne de la courbure (en millimètres)

DocuColor 5000 Guide du responsable

sur une feuille de papier.

3-35

3. Profils

7. Essayer d'éliminer la courbure en sélectionnant l'un des

réglages de type de support A à D du détuileur à partir de la fenêtre Propriétés du magasin.

a. Lancer de nouveau le même travail d'impression et

récupérer le document dans la zone de réception de la

Presse numérique. b. Vérifier si la réception présente une courbure. c. Si la courbure est toujours présente, essayer un autre

réglage (A à D) de type de support du détuileur. d. Si la courbure est toujours présente après avoir essayé

chacun

détuileur, continuer avec les informations sur les

options Profil du détuileur à la page 3-37.

des réglages A à D du type de support du

3-36

DocuColor 5000 Guide du responsable

Options Profil du détuileur

Avant de créer ou d'utiliser Profil du détuileur, il faut comprendre la fonction des options Profil du détuileur. L'illustration suivante montre la fenêtre Propriétés du profil du détuileur.

3. Profils

Nom

Valeur vers le bas

Valeur vers le haut

DocuColor 5000 Guide du responsable

3-37

3. Profils

Nom

Il est possible de créer/éditer les profils du détuileur qui peuvent être utilisés avec le mode Grammage support simple ou le mode Grammage support mixte. Pour obtenir des informations sur ces modes de productivité. se reporter à la page 2-10 dans ce guide.

Recto : face dessus Les valeurs entrées ici sont destinées aux impressions recto, face

dessus.

Recto : face dessous Les valeurs entrées ici sont destinées aux impressions recto, face

dessous.

Recto verso : face dessus Les valeurs entrées ici sont destinées aux impressions recto

verso, face dessus (N-1).

Recto verso : face dessous Les valeurs entrées ici sont destinées aux impressions recto

verso, face dessous (1-N).

Recto verso Les valeurs entrées ici sont destinées aux impressions recto verso

pour lesquelles des incidents se produisent fréquemment dans les zones 5, 6, 7a et 7b de la Presse numérique et qui présentent une courbure apparente.

3-38

DocuColor 5000 Guide du responsable

Valeurs vers le bas/vers le haut

Les valeurs vers le bas et vers le haut permettent de contrôler un mécanisme dans la Presse numérique qui compense la courbure formée dans le processus de fusion ; ceci est effectué en induisant une courbure égale mais opposée dans le support. Ceci est similaire au fait de passer une feuille au dessus d'un rayon précis et par conséquent de produire une courbure dans la direction du rayon.

Les valeurs de courbure du support qui ont été enregistrées précédemment pour les calculs (Édition d'un profil support

personnalisé) permettent de déterminer les valeurs entrées pour

Vers le bas et Vers le haut. Les valeurs Vers le bas et Vers le haut possèdent des points

discontinus définis de 10 mm, 6 mm et 2 mm. Chaque catégorie reflète la direction de courbure vers le bas ou vers le haut. Par exemple, le support qui est « en forme de coupe » ou courbé vers

le bas est ajusté en utilisant la catégorie de paramètres Vers le haut. Le support qui est « en forme de pont » ou courbé vers le haut est ajusté en utilisant la catégorie de paramètres Vers le bas.

3. Profils

Les valeurs entrées sont indiquées en pourcentage. La valeur du pourcentage représente le montant maximum de couverture de toner désirée pour la direction de la courbure (il faut se rappeler que 10 mm, 6mm, 2mm correspond à la direction de la courbure).

CONSEIL : Lors de la création/édition d'un profil du détuileur, une valeur de pourcentage est entrée pour CHAQUE cellule des tableaux Vers le haut et Vers le bas ; par conséquent, toutes les 54 cellules des tableaux doivent avoir une valeur de pourcentage pour créer/éditer le profil du détuileur.

REMARQUE : La valeur par défaut est 100.

DocuColor 5000 Guide du responsable

3-39

3. Profils

Procédure Profil du détuileur

1. Placer le papier à utiliser pour un travail dans un magasin

spécifique. support sur la fenêtre Propriétés du magasin pour le support utilisé et lancer quelques impressions test.

a. Si la courbure est trop importante, continuer à l'étape

b. Si les impressions test sont acceptables, l'opération

REMARQUE : Le magasin 1 est utilisé comme exemple pour cette procédure.

2. Suite : Sélection de l'onglet Détuileur.

Sélection de l'onglet Détuileur

Effectuer les sélections correctes pour le

suivante.

est terminée.

3. À partir de la fenêtre Profils, sélectionner l'onglet Détuileur.

3-40

4. Suite : Création d'un profil du détuileur.

DocuColor 5000 Guide du responsable

Création d'un profil du détuileur

5. Pour créer une nouvelle procédure du détuileur,

sélectionner un profil non défini et cliquer sur Éditer.

3. Profils

La fenêtre Propriétés du détuileur s'ouvre.

6. Entrer un nom pour ce profil (l'exemple dans cette

procédure utilise le nom « Profil du détuileur 1 »).

7. Suite : Entrer des calculs de courbure.

DocuColor 5000 Guide du responsable

3-41

3. Profils

Entrer des calculs de courbure

8. En utilisant les calculs de courbure, identifier si la courbure

du support est vers le bas ou vers le haut et entrer les valeurs souhaitées dans les tableaux Vers le haut et Vers le bas.

9. Sélectionner OK pour sauvegarder et fermer le profil.

REMARQUE : Si les valeurs entrées dans les tableaux Vers le bas et Vers le haut indiquent des valeurs conflictuelles (qui ne sont pas en ordre ascendant ou descendant dans toute une rangée), un message d'erreur s'affi che et il faut de nouveau entrer les valeurs jusqu'à ce qu'il n'y ait plus de conflit.

10. Fermer la fenêtre Profils.

REMARQUE : Après avoir sélectionné OK pour sauvegarder pui s fermer la fenêtre Profils, la nouvelle procédure de profil (par exemple Profil du détuileur 2) peut être sélectionnée à partir de la fenêtre Propriétés du magasin, dans le menu déroulant Détuileur, lorsqu'un travail doit être lancé en utilisant ce profil.

3-42

11. Suite : Lancer des impressions test.
