Versione 1.0
Luglio 2007
DocuColor 5000
Regolazione del
dispositivo
antiarricciatura
©
Copyright 2007 by Xerox Corporation. Tutti i diritti riservati.
La protezione dei diritti d’autore è rivendicata tra l’altro per tutte le forme e i contenuti di materiale e informazioni soggetti al diritto
d’autore, come ammesso attualmente dalla legge scritta o giudiziale, o come successivamente concesso, compreso, a titolo
esemplificativo, il materiale generato dai programmi software visualizzati sullo schermo, quali gli stili, i modelli, le icone, le schermate
ecc.
®
Xerox
e tutti i nomi e i numeri di prodotti Xerox citati nella presente pubblicazione sono marchi registrati di XEROX CORPORATION.
Altri marchi di fabbrica o nomi di prodotto possono essere marchi commerciali o marchi registrati delle rispettive società e sono
riconosciuti come tali.
Questo prodotto comprende software sviluppato da Apache Software Foundation (http://www.apache.org/
http://www.apache.org).
Sommario
Regolazione del dispositivo antiarricciatura 1
Panoramica del dispositivo antiarricciatura . . . . . . . . . . . . . . . . . 1
Percorso carta del dispositivo antiarricciatura . . . . . . . . . . . . 2
Impostazioni dei profili A - D del dispositivo antiarricciatura. . . . . 3
Impostazioni dei profili A - D del dispositivo antiarricciatura. . 5
Profili dispositivo antiarricciatura personalizzati . . . . . . . . . . . . . . 8
Inserimento di valori nei campi del profilo del dispositivo
antiarricciatura personalizzato . . . . . . . . . . . . . . . . . . . . . . . 11
Creazione di un profilo antiarricciatura personalizzato . . . . .14
Altri esempi di profili antiarricciatura personalizzati . . . . . . . . . . 23
Profilo antiarricciatura personalizzato - Esempio 1. . . . . . . . 23
Profilo antiarricciatura personalizzato - Esempio 2. . . . . . . . 30
Profilo antiarricciatura personalizzato - Esempio 3. . . . . . . . 36
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
i
Sommario
ii
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
Regolazione del dispositivo
antiarricciatura
Panoramica del dispositivo antiarricciatura
SUGGERIMENTO: Si raccomanda di leggere tutte le informazioni
sul dispositivo antiarricciatura prima
dispositivo antiarricciatura personalizzato (E1 - E6).
Quando viene esposta al calore, la carta perde umidità e si
arriccia in corrispondenza della fonte di calore. I lavori ad alta
copertura di toner tendono ad arricciarsi maggiormente a causa
dell’effetto di plastificazione esercitato dal toner sulla superficie
del foglio. Il sistema tenta di ridurre questo effetto mediante
appositi dispositivi antiarricciatura meccanici disposti lungo il
percorso carta.
L’arricciatura della carta è causata da vari fattori, tra cui
ricordiamo, non in ordine di importanza:
• La grammatura della carta e la patinatura.
• La quantità di toner utilizzata e il livello di copertura del
foglio: più alta è la copertura, maggiori sono le possibilità che
il foglio si arricci.
• Come la carta è stata caricata nel vassoio: caricare la carta
come indicato sull'involucro della risma.
• Le condizioni atmosferiche dell'ambiente in cui viene
conservata la carta e in cui è installata la stampante, in
particolare i livelli di umidità e temperatura.
• Il calore generato durante il processo di fusione.
di utilizzare il profilo
Il sistema è stato progettato con varie impostazioni di controllo
automatico delle arricciature. Quando si usano queste
impostazioni, il sistema invia automaticamente la carta al
dispositivo antiarricciatura appropriato:
• Selezione di default: determina automaticamente la quantità di
pressione necessaria ai diversi dispositivi antiarricciatura per
ridurre l'arricciatura delle stampe.
• Impostazioni per i tipi di carta A, B, C e D: impostazioni
antiarricciatura predefinite selezionabili manualmente in
alternativa all'impostazione predefinita. Consultare
“Impostazioni dei profili A - D del dispositivo antiarricciatura” a
pagina 3.
IMPORTANTE!Nonostante l'arricciatura della carta sia causata da
vari fattori, tenere presente che le preselezioni e le opzioni del
profilo dispositivo antiarricciatura controllano l'arricciatura usando
speciali tabelle di riferimento in cui vengono presi in
considerazione solo i livelli di densità dell'immagine e di umidità.
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
1
Regolazione del dispositivo antiarricciatura
Alcuni lavori di stampa potrebbero presentare un livello di
arricciatura inaccettabile anche dopo l'utilizzo delle Impostazioni
del dispositivo antiarricciatura per carta A-D. Per compensare
l'arricciatura delle stampe in questi casi si può usare la funzione
Profilo dispositivo antiarricciatura. Le impostazioni del profilo
dispositivo antiarricciatura si basano sul tipo di lavoro e sul livello
di densità dell'immagine e devono essere specificate
manualmente.
IMPORTANTE!Quando si cambia un profilo dispositivo
antiarricciatura, il profilo selezionato rimane attivo finché non si
provvede a cambiarlo manualmente. Ad esempio, se si decide di
usare il profilo B del dispositivo antiarricciatura, l'impostazione
rimane attiva finché l'utente non imposta un profilo diverso.
NOTA: È fondamentale ricordare che un'impostazione
antiarricciatura utilizzata un giorno potrebbe non essere più
efficace il giorno successivo per lo stesso file. Questo accade
specialmente se l'ambiente in cui è installata la stampante subisce
sbalzi di temperatura e umidità.
Percorso carta del dispositivo antiarricciatura
Il dispositivo antiarricciatura è dotato di bracci di regolazione
superiori e inferiori che esercitano una pressione sulla carta in
base alle impostazioni predefinite del sistema, alle selezioni
effettuate negli schermi Proprietà vassoio (impostazioni per carta
A-D) o Profilo dispositivo antiarricciatura. Il grado di pressione
esercitato dalle due serie di bracci è indipendente.
2
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
Regolazione del dispositivo antiarricciatura
Impostazioni dei profili A - D del dispositivo antiarricciatura
Se l'arricciatura della carta è tale da costituire un problema,
l'applicazione delle Impostazioni dei profili A - D del dispositivo
antiarricciatura generalmente risolve il problema. A causa
dell'ampia gamma di carte disponibili, dei diversi livelli di copertura
e di fattori ambientali imprevedibili, è tuttavia possibile che le
impostazioni consigliate non permettano di ottenere prestazioni
soddisfacenti.
NOTA: Nonostante l'arricciatura della carta sia causata da vari
fattori, tenere presente che le preselezioni e le opzioni del profilo
dispositivo antiarricciatura controllano l'arricciatura usando
speciali tabelle di riferimento in cui vengono presi in
considerazione solo i livelli di densità dell'immagine e di umidità.
Visitare il sito www.xerox.com
e consultare la versione più
aggiornata del documento Recommended Materials List relativa
alla propria stampante digitale DC 5000:
• Per verificare se Xerox ha testato il tipo di carta e di
grammatura che si intende utilizzare
• Per conoscere le impostazioni dei profili A - D del dispositivo
antiarricciatura per tipi di supporto speciali.
La tabella seguente riporta alcuni esempi di impostazioni dei profili
A - D per supporti speciali presi direttamente dal documento
Recommended Materials List per la stampante DocuColor 5000:
Esempi di impostazioni dei profili A- D
Tipo di carta Impostazione
dispositivo
antiarricciatura
Xerox Digital Color Supreme Gloss 8pt. Cover C1S
Xerox Color Xpressions +, 32 LB
Xerox Digital Color Parchment White, 24 LB.
Xerox Digital Color Elite Gloss 100# Text
A
B
A
A
NOTA: Le impostazioni consigliate in “Recommended Materials
List for DocuColor 5000” sono il risultato di una serie di test
effettuati con vari campioni di carta e livelli di copertura del foglio
in svariati ambienti. I risultati dei test sono i parametri predefiniti
che appaiono nella tabella e indicano le modalità di interazione tra
i vari tipi di carta e il sistema antiarricciatura della stampante.
Se l'impostazione predefinita del sistema non corregge
l'arricciatura, utilizzare una delle impostazioni dei profili A - D del
dispositivo antiarricciatura, Consultare “Impostazioni dei profili A -
D del dispositivo antiarricciatura” a pagina 5.
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
3
Regolazione del dispositivo antiarricciatura
Ad esempio:
• Se l'impostazione predefinita non corregge l'arricciatura,
selezionare il Profilo A del dispositivo antiarricciatura.
• Se il Profilo A del dispositivo antiarricciatura non corregge
l'arricciatura, selezionare il Profilo B del dispositivo
antiarricciatura.
• Se il Profilo B del dispositivo antiarricciatura non corregge
l'arricciatura, selezionare il Profilo C del dispositivo
antiarricciatura.
• Se il Profilo C del dispositivo antiarricciatura non corregge
l'arricciatura, selezionare il Profilo D del dispositivo
antiarricciatura.
• Se né l'impostazione predefinita né i Profili A, B, C e D
correggono l'arricciatura, usare i Profili personalizzati del
dispositivo antiarricciatura. Consultare “Profili dispositivo
antiarricciatura personalizzati” a pagina 8.
4
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
Regolazione del dispositivo antiarricciatura
Impostazioni dei profili A - D del dispositivo antiarricciatura
Se dopo aver utilizzato l'impostazione predefinita del sistema
l'arricciatura è ancora presente, selezionare un profilo alternativo
A - D del dispositivo antiarricciatura:
1. Accedere al controller come Amministratore.
a. Selezionare Logon.
b. Inserire la password amministratore
NOTA: La password amministratore predefinita è 11111, ma può
essere modificata.
c. Selezionare [OK].
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
5
Regolazione del dispositivo antiarricciatura

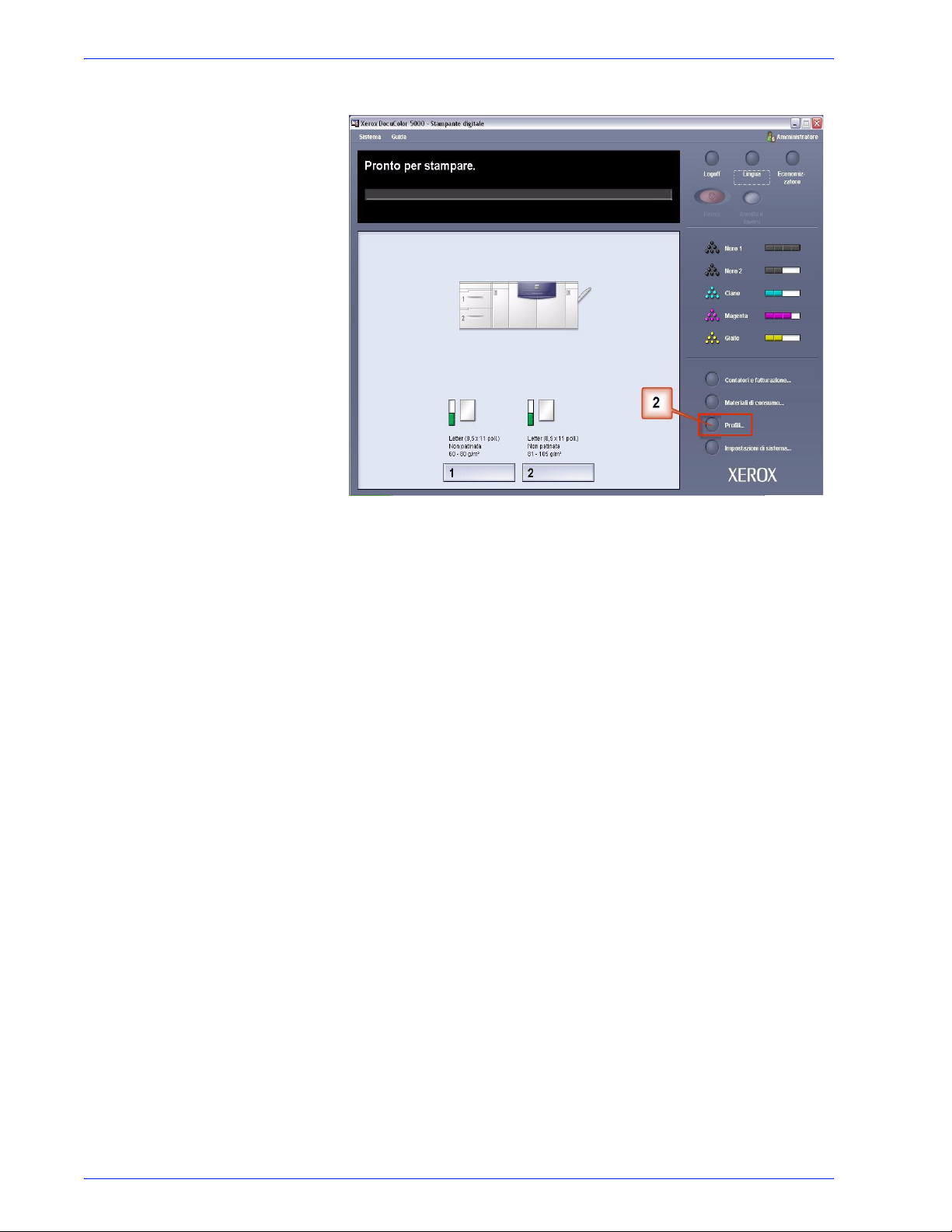

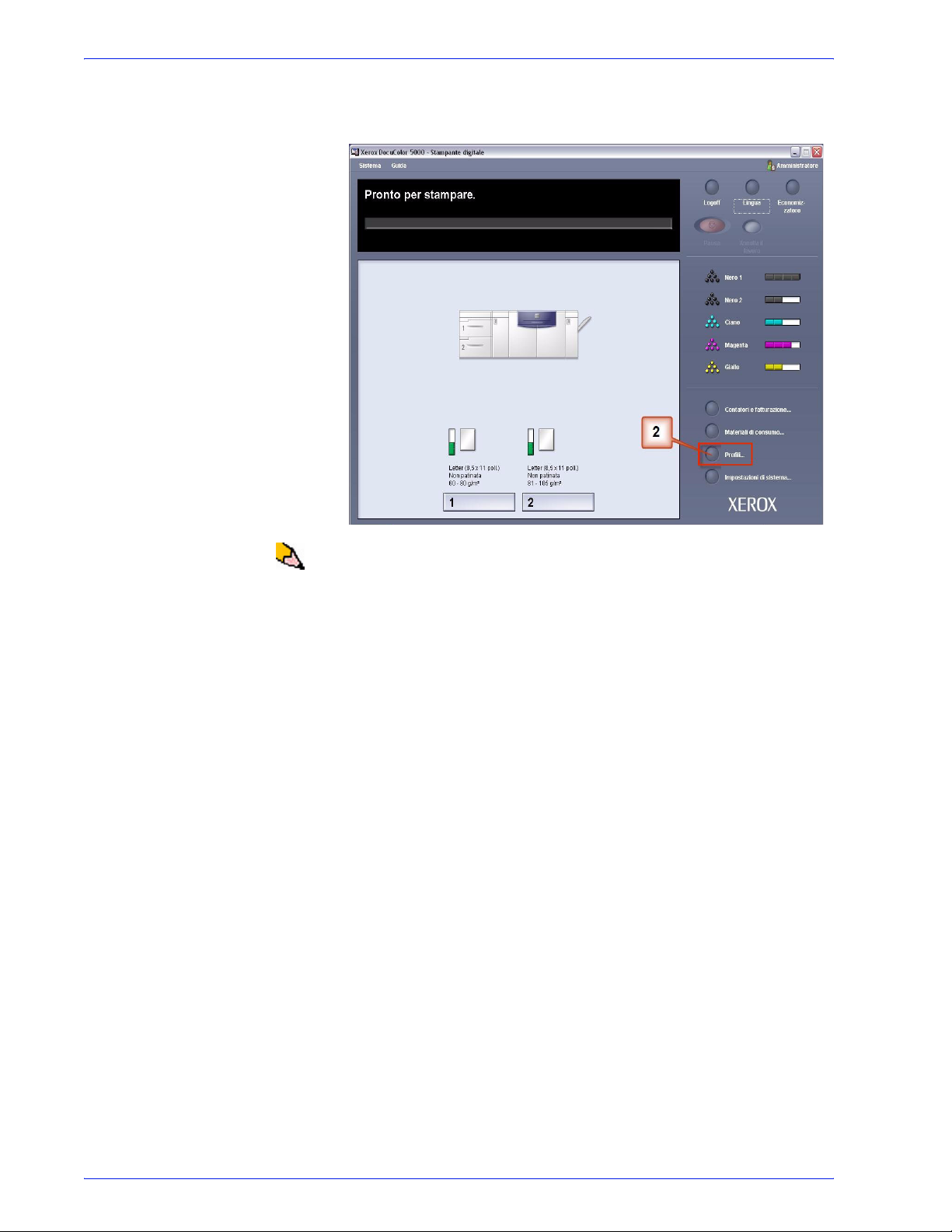

2. Selezionare il vassoio adatto.
3. Selezionare un Profilo A - D del dispositivo antiarricciatura.
a. Dal menu Profilo dispositivo antiarricciatura, selezionare
un profilo A - D del dispositivo antiarricciatura.
b. Selezionare OK per attivare il profilo A - D del dispositivo
antiarricciatura selezionato.
6
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
Regolazione del dispositivo antiarricciatura
4. Stampare nuovamente lo stesso lavoro e controllare se i
fogli presentano ancora un problema di arricciatura.
a. Se l'arricciatura è stata eliminata, continuare a
stampare usando questa specifica impostazione del
dispositivo antiarricciatura.
b. Se l'arricciatura è ancora presente, provare un profilo
del dispositivo antiarricciatura diverso (A - D).
c. Se il problema si ripresenta dopo aver provato tutti
profili A - D del dispositivo antiarricciatura, passare alla
procedura Profilo dispositivo antiarricciatura
personalizzato. Consultare “Profili dispositivo
antiarricciatura personalizzati” a pagina 8.
NOTA: Visitare il sito www.xerox.com e consultare la versione
più aggiornata del documento Recommended Materials List
relativa alla propria stampante digitale:
• Per verificare se Xerox ha testato il tipo di carta e di
grammatura che si intende utilizzare
• Per conoscere le impostazioni dei profili A - D del dispositivo
antiarricciatura per tipi di supporto speciali.
i
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
7
Regolazione del dispositivo antiarricciatura

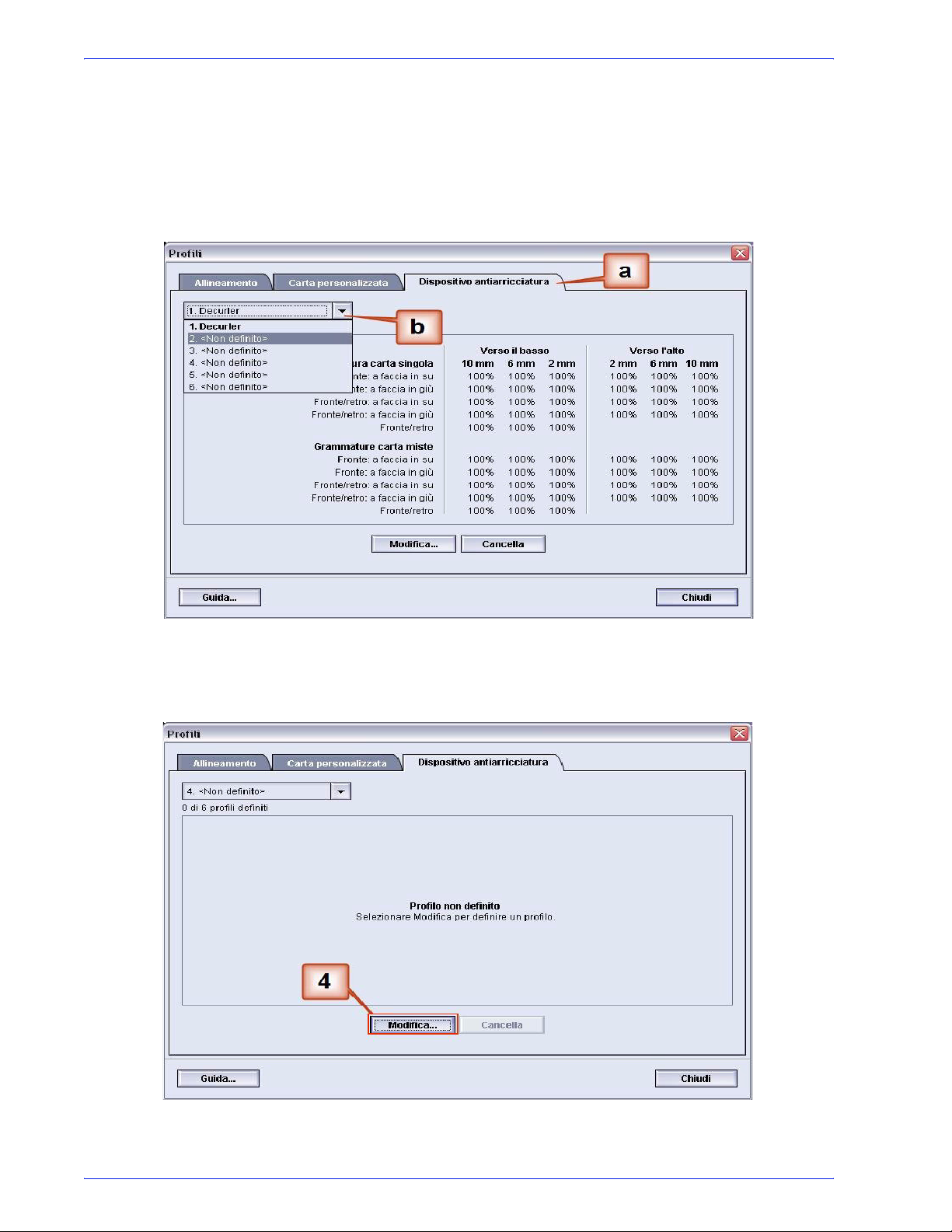

Profili dispositivo antiarricciatura personalizzati
Nonostante il sistema sia stato programmato per correggere la
maggior parte dei problemi di arricciatura, è possibile che in alcuni
casi i parametri preprogrammati (Selezione di default e A - D) non
siano sufficienti. L'uso dei profili personalizzati del dispositivo
antiarricciatura permette di specificare un intervallo di densità
dell'immagine per favorire l'eliminazione dell'arricciatura. I profili
personalizzati del dispositivo antiarricciatura si basano
esclusivamente sui livelli di densità dell'immagine e di umidità.
NOTA: Gli esempi riportati di seguito servono a capire come si
programma l'opzione Profilo dispositivo antiarricciatura
personalizzato per ottenere risultati ottimali; tuttavia, a causa delle
condizioni ambientali e del supporto, il modo in cui si possono
ottenere questi risultati può variare.
Il requisito fondamentale per creare un profilo personalizzato è
determinare il livello di densità dell'immagine della carta arricciata.
Di seguito vengono proposti dei campioni di diverse densità su
documenti comuni.
NOTA: I seguenti esempi di densità sono stati misurati tramite uno
speciale strumento dell'applicazione utilizzata per creare i
documenti. Non è necessario possedere questo strumento di
misurazione della composizione cromatica; è sufficiente che
l'utente stimi il contenuto usando gli esempi come guida. Le stime
verranno utilizzate per specificare i valori dei profili personalizzati,
funzione descritta più avanti in questa sezione.
Esempi di diverse densità immagine
Giostra Bolivar Ltd. Dunn Report
Livello di densità per colore Livello di densità per colore Livello di densità per colore
Nero 30,5% Nero 5,4% Nero 10,8%
Magenta 28,1% Magenta 4,3% Magenta 8,5%
Ciano 23,8% Ciano 6,0% Ciano 8,5%
Giallo 29,5% Giallo 6,7% Giallo 7,2%
8
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
Regolazione del dispositivo antiarricciatura
Esempi di diverse densità immagine (continua)
Upholstery by Morris Flora di montagna Tulipani
Livello di densità per colore Livello di densità per colore Livello di densità per colore
Nero 11,6% Nero 4,5% Nero 27,8%
Magenta 11,9% Magenta 5,1% Magenta 24,7%
Ciano 11,1% Ciano 4,3% Ciano 23,8%
Giallo 11,4% Giallo 6,0% Giallo 28,8%
Stabilire se la carta è arricciata verso l'alto o verso il basso.
Arricciatura verso l’alto
Arricciatura verso il basso
NOTA: Nonostante l'arricciatura della carta sia causata da vari
fattori, tenere presente che le preselezioni e le opzioni del profilo
dispositivo antiarricciatura controllano l'arricciatura usando
speciali tabelle di riferimento in cui vengono presi in
considerazione solo i livelli di densità dell'immagine e di umidità.
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
9
Regolazione del dispositivo antiarricciatura
Arricciatura Lieve, Media ed Elevata si riferiscono alle selezioni 2
mm (Lieve), 6 mm (Media) e 10 mm (Elevata) dei campi Verso il
basso e Verso l’alto della finestra profilo personalizzato.
Usare l'esempio seguente per stabilire se l'arricciatura è Lieve,
Media o Elevata.
Elevata
Media
Lieve
10
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
Regolazione del dispositivo antiarricciatura
Inserimento di valori nei campi del profilo del dispositivo antiarricciatura personalizzato
IMPORTANTE!Ricordare che ogni valore che esprime il livello di
densità da inserire nella finestra Proprietà profilo non può
superare 100%.
Per calcolare i valori da inserire, non sommare i livelli di densità
CMYK ma individuare il livello di densità più alto. Ecco alcuni
esempi per chiarire questo punto:
• Se il lavoro contiene i seguenti valori di densità: 100% ciano,
100% magenta, 100% giallo e 100% nero, il valore massimo di
densità è 100%. Se un lavoro contiene i valori 100% ciano,
20% magenta, 20% giallo e 20% nero, il valore massimo di
copertura rimane 100%.
• Se il lavoro contiene i seguenti valori di densità: 50% ciano,
50% magenta, 50% giallo e 50% nero, il valore massimo di
densità è 50%. Se un lavoro contiene i valori 50% ciano, 10%
magenta, 10% giallo e 10% nero, il valore massimo di
copertura rimane 50%.
• Si considerino i valori di densità dell'immagine Giostra
riportata sotto. Il valore percentuale da indicare per eliminare
l'arricciatura è il valore del colore più alto, in questo caso il
30,5% del nero e non la somma dei quattro valori CMYK.
Percentuali di copertura dell'immagine
Giostra
Nero 30,5%
Magenta 28,1%
Ciano 23,8%
Giallo 29,5%
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
11
Regolazione del dispositivo antiarricciatura
Nella finestra Proprietà profilo i valori di copertura devono essere
inseriti in ordine ascendente o discendente. Se i valori non sono
inseriti in ordine ascendente o discendente, vengono visualizzati
gli schermi seguenti dove l'utente deve inserire i valori corretti.
Nell'esempio seguente, 100% è seguito da 80% e 90%. L'ordine
corretto sarebbe 100%, seguito da 90% e quindi da 80%. I valori
in conflitto sono evidenziati in rosso.
L'immagine nella pagina seguente riporta dei valori inseriti in
modo corretto.
Valori inseriti in modo errato:
12
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
Regolazione del dispositivo antiarricciatura
Valori inseriti in modo corretto:
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
13
Regolazione del dispositivo antiarricciatura
Creazione di un profilo antiarricciatura personalizzato
Per programmare un profilo del dispositivo antiarricciatura
personalizzato, procedere come descritto:
1. Accedere al controller come Amministratore.
a. Selezionare Logon.
b. Inserire la password amministratore
NOTA: La password amministratore predefinita è 11111, ma può
essere modificata.
c. Selezionare [OK].
14
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
Regolazione del dispositivo antiarricciatura
2. Selezionare il pulsante [Profili...].
NOTA: È possibile creare fino a sei diversi profili personalizzati.
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
15
Regolazione del dispositivo antiarricciatura
3. Dalla finestra Profili:
a. Selezionare la scheda Dispositivo antiarricciatura.
b. Modifica un profilo personalizzato esistente o crearne uno
nuovo. Per l'esercizio seguente si creerà un profilo nuovo.
Selezionare <Non definito>.
4. Selezionare [Modifica…]. Viene visualizzata la finestra
Proprietà profilo.
16
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
Regolazione del dispositivo antiarricciatura
5. L'arricciatura non è stata eliminata dall'impostazione
predefinita né dalle impostazioni A - D. Consultare
“Impostazioni dei profili A - D del dispositivo antiarricciatura”
a pagina 3. A questo punto, programmare il percorso per
eliminare l'arricciatura verso il basso.
Arricciatura verso il basso
Nell'esempio seguente, il lavoro consiste di 10 pagine solo
fronte con consegna A faccia in su che presenta arricciatura
verso il basso. Il lavoro è composto di:
• Sei pagine con un livello massimo di densità del 10,8%
(Dunn Report) con lieve arricciatura verso il basso.
• Quattro pagine con un livello massimo di densità del
28,8% (Tulipani) con arricciatura media verso il basso.
Percentuali di copertura dell'immagine
Dunn Report Tulipani
Livello di densità per colore Livello di densità per colore
Nero 10,8% Nero 27,8%
Magenta 8,5% Magenta 24,7%
Ciano 8,5% Ciano 23,8%
Giallo 7,2% Giallo 28,8%
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
17
Regolazione del dispositivo antiarricciatura
NOTA: Analogamente, si programma il dispositivo antiarricciatura
affinché utilizzi il percorso verso l'alto per rimuovere l'arricciatura
verso l'alto.
SUGGERIMENTO: La carta arricciata verso l'alto viene regolata
utilizzando le impostazioni della categoria Verso
l’alto. Analogamente, la carta arricciata verso il basso viene
regolata utilizzando le impostazioni della categoria Verso il
basso.
18
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
Regolazione del dispositivo antiarricciatura
6. Nella finestra Proprietà profilo:
a. È possibile assegnare un nuovo nome al profilo
personalizzato. In questo esempio al profilo personalizzato
viene assegnato il nome Custom 1.
b. Nella finestra Proprietà profilo, inserire i valori seguenti nei
campi Grammatura carta singola, Fronte: A faccia in su:
• Poiché il lavoro presenta un'arricciatura verso il basso, è
necessario disattivare il profilo antiarricciatura verso
l'alto, di conseguenza, nei campi Verso l’alto i valori
devono essere inseriti in ordine discendente oppure, se
sono tutti uguali, i valori devono essere inferiori a 12%.
Per il nostro esempio inseriremo 0%, 0% e 0%.
• Nel campo Verso il basso 2 mm (arricciatura lieve)
inserire 12%. Questo significa che tutte le pagine che
presentano un livello di densità compreso tra 0% e 12%,
in cui rientra anche la pagina Dunn Report - copertura
massima 10,8% - vengono inviate al percorso
antiarricciatura verso il basso di 2 mm.
• Nel campo Verso il basso 6 mm (arricciatura media)
inserire 30%. Questo significa che tutte le pagine che
presentano un livello di densità compreso tra 13% e
30%, in cui rientra anche la pagina Tulipani con
copertura 28,8%, vengono inviate al percorso
antiarricciatura verso il basso di 6 mm.
• Nel campo Verso il basso 10 mm (arricciatura elevata)
inserire 50%. Dal momento che nessuna pagina del
lavoro presenta un livello di densità compreso tra 31% e
50%, questo dispositivo antiarricciatura non verrà
utilizzato.
NOTA: Il valore 50% inserito nel campo Verso il basso 10 mm
(arricciatura elevata) indica semplicemente che la specifica di
qualsiasi valore superiore a 30% (sino a 100%) non modifica in
alcun modo il risultato. Poiché nessuna pagina del lavoro presenta
un livello di densità superiore al 30%, il dispositivo antiarricciatura
Verso il basso 10 mm non verrà utilizzato.
Ecco come verrebbe compilata la schermata:
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
19
Regolazione del dispositivo antiarricciatura
NOTA: Quando si specificano i valori del profilo antiarricciatura
personalizzato, ricordarsi di compilare tutti i campi (Verso il
basso e Verso l’alto).
c. Per salvare il profilo antiarricciatura personalizzato,
selezionare [OK] dopo aver specificato tutti i valori
richiesti. Si chiude la finestra proprietà dei profili
personalizzati e si apre la finestra Profili.
7. Dalla finestra Profili:
a. Verificare che i valori inseriti siano corretti.
b. Selezionare [Chiudi] per chiudere la finestra e salvare il
profilo.
20
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
Regolazione del dispositivo antiarricciatura
8. Per utilizzare il profilo antiarricciatura personalizzato
appena creato, selezionare il pulsante del vassoio che
contiene il supporto richiesto per il lavoro. Per questo
esempio, ipotizziamo che sia il Vassoio 2.
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
21
Regolazione del dispositivo antiarricciatura
9. Dal menu Proprietà vassoio:
a. Selezionare il profilo Custom 1 appena creato.
b. Selezionare [OK] per attivare Custom 1.
10. Stampare il lavoro e controllare se l'arricciatura è stata
eliminata.
a. Se l'arricciatura è stata eliminata, continuare a stampare
usando questa specifica impostazione del dispositivo
antiarricciatura.
b. Se l'arricciatura è ancora presente, ripetere la procedura e
regolare i valori di densità specificati nella finestra Profilo
antiarricciatura personalizzato fino ad ottenere un livello di
arricciatura accettabile.
c. Se l'arricciatura permane pur provando diversi valori nella
finestra Profilo antiarricciatura personalizzato, rivolgersi al
rappresentante dell'assistenza Xerox.
Per vedere altri esempi di profili antiarricciatura personalizzati,
consultare Consultare “Altri esempi di profili antiarricciatura
personalizzati” a pagina 23.
22
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
Regolazione del dispositivo antiarricciatura
Altri esempi di profili antiarricciatura personalizzati
I seguenti esempi di profili antiarricciatura personalizzati sono stati
ideati per illustrare ulteriormente la procedura del profilo
antiarricciatura, descritta in precedenza.
Profilo antiarricciatura personalizzato - Esempio 1
1. Accedere al controller come Amministratore.
a. Selezionare Logon.
b. Inserire la password amministratore
c. Selezionare [OK].
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
23
Regolazione del dispositivo antiarricciatura
2. Selezionare il pulsante [Profili...].
24
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
Regolazione del dispositivo antiarricciatura
3. Dalla finestra Profili:
a. Selezionare la scheda Dispositivo antiarricciatura.
b. Modifica un profilo personalizzato esistente o crearne uno
nuovo. Per l'esercizio seguente si creerà un profilo nuovo.
Selezionare <Non definito>.
4. Selezionare [Modifica…]. Viene visualizzata la finestra
Proprietà profilo.
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
25
Regolazione del dispositivo antiarricciatura
5. L'arricciatura non è stata eliminata dall'impostazione
predefinita né dalle impostazioni A - D. Consultare
“Impostazioni dei profili A - D del dispositivo antiarricciatura”
a pagina 3. A questo punto, è necessario programmare il
dispositivo antiarricciatura affinché applichi una pressione
verso il basso usando il rullo inferiore per eliminare
l'arricciatura.
Arricciatura verso il basso
Per questo esempio si ipotizza la stampa del documento
"Flora di montagna": un lavoro di una pagina, solo fronte a
faccia in giù con un livello massimo di densità pari al 6% e
che presenta una arricciatura media verso il basso (6 mm).
Percentuale di densità dell'immagine
Flora di montagna
26
Livello di densità per colore
Nero 4,5%
Magenta 5,1%
Ciano 4,3%
Giallo 6,0%
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
Regolazione del dispositivo antiarricciatura
6. Nella finestra Proprietà profilo:
a. Si può specificare un nuovo nome per il profilo
personalizzato. In questo esempio viene assegnato il
nome Custom 2.
b. Nella finestra Proprietà profilo, inserire i valori seguenti nei
campi Grammatura carta singola, Fronte: A faccia in giù:
• Nel campo Verso il basso 10 mm (arricciatura elevata)
inserire 100%. Questo significa che tutte le pagine che
presentano un livello di densità compreso tra 11% e
100%, e oltre, vengono inviate al percorso verso il basso
di 10 mm. Dal momento che nessuna pagina del lavoro
presenta un livello di densità compreso tra 11% e 100%,
questo dispositivo antiarricciatura non verrà utilizzato.
• Nel campo Verso il basso 6 mm (arricciatura media)
inserire 10%. Questo significa che tutte le pagine che
presentano un livello di densità compreso tra 0% e 10%
vengono inviate al percorso verso il basso di 6 mm. Dal
momento che tutte le pagine del lavoro presentano una
densità compresa tra 4,3% (Ciano) e 6% (Giallo), il
lavoro viene inviato al percorso verso il basso di 6 mm.
• Inserire i valori dei campi rimanenti in ordine
discendente; se sono tutti uguali, i valori non devono
superare il 10%. Per il nostro esempio inseriremo 0%,
0%, 0% e 0%.
NOTA: Quando si specificano i valori del dispositivo
antiarricciatura, ricordarsi di compilare tutti i campi (Verso il
basso e Verso l’alto).
Ecco come verrebbe compilata la schermata:
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
27
Regolazione del dispositivo antiarricciatura
c. Per salvare il profilo antiarricciatura personalizzato,
selezionare [OK]. Si chiude la finestra proprietà dei profili
personalizzati e si apre la finestra Profili.
7. Dalla finestra Profili:
a. Verificare che i valori inseriti siano corretti.
b. Selezionare [Chiudi] per chiudere la finestra e salvare il
profilo.
8. Per utilizzare il profilo antiarricciatura personalizzato
appena creato, selezionare il pulsante del vassoio che
contiene il supporto richiesto per il lavoro. Viene
visualizzata la finestra Proprietà vassoio.
28
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
Regolazione del dispositivo antiarricciatura
9. Dal menu Proprietà vassoio:
a. Selezionare il profilo Custom 2 appena creato.
b. Selezionare [OK] per attivare Custom 2.
10. Stampare il lavoro e controllare se l'arricciatura è stata
eliminata.
a. Se l'arricciatura è stata eliminata, continuare a stampare
usando questa specifica impostazione del dispositivo
antiarricciatura.
b. Se l'arricciatura è ancora presente, ripetere la procedura e
regolare i valori di densità specificati nella finestra Profilo
antiarricciatura personalizzato fino ad ottenere un livello di
arricciatura accettabile.
c. Se l'arricciatura permane pur provando diversi valori nella
finestra Profilo antiarricciatura personalizzato, rivolgersi al
rappresentante dell'assistenza Xerox.
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
29
Regolazione del dispositivo antiarricciatura
Profilo antiarricciatura personalizzato - Esempio 2
1. Accedere al controller come Amministratore.
a. Selezionare Logon.
b. Inserire la password amministratore
c. Selezionare [OK].
2. Selezionare il pulsante [Profili...].
30
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
Regolazione del dispositivo antiarricciatura
3. Dalla finestra Profili:
a. Selezionare la scheda Dispositivo antiarricciatura.
b. Modifica un profilo personalizzato esistente o crearne uno
nuovo. Per l'esercizio seguente si creerà un profilo nuovo.
Selezionare <Non definito>.
4. Selezionare [Modifica…]. Viene visualizzata la finestra
Proprietà profilo.
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
31
Regolazione del dispositivo antiarricciatura
5. L'arricciatura non è stata eliminata dall'impostazione
predefinita né dalle impostazioni A - D. Consultare
“Impostazioni dei profili A - D del dispositivo antiarricciatura”
a pagina 3. A questo punto, è necessario programmare il
dispositivo antiarricciatura affinché applichi una pressione
verso l'alto usando il rullo superiore per eliminare
l'arricciatura.
Arricciatura verso l’alto
Per questo esempio si ipotizza la stampa del documento
"Upholstery by Morris": un lavoro di una pagina, solo fronte
a faccia in su con un livello di densità compreso tra 11,1%
(Ciano) e 11,9% (Magenta) e che presenta una arricciatura
lieve verso l'alto (2 mm).
Percentuale di densità dell'immagine
Upholstery by Morris
32
Livello di densità per colore
Nero 11,6%
Magenta 11,9%
Ciano 11,1%
Giallo 11,4%
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
Regolazione del dispositivo antiarricciatura
6. Nella finestra Proprietà profilo:
a. Si può specificare un nuovo nome per il profilo
antiarricciatura personalizzato. In questo esempio al
profilo personalizzato viene assegnato il nome Custom 3.
b. Inserire i valori seguenti nei campi Grammatura carta
singola, Fronte: A faccia in su:
• Poiché per il lavoro non è necessario utilizzare il
dispositivo antiarricciatura verso il basso, inserire 0% in
tutti i campi Verso il basso Fronte: A faccia in su.
• Nel campo Verso l’alto 2 mm inserire 15%. Di
conseguenza, tutte le pagine con densità compresa tra
0% e 15% verranno inviate a questo dispositivo
antiarricciatura. Dal momento che questo lavoro
contiene percentuali di densità comprese tra 11% e 12%,
questo è il dispositivo antiarricciatura che verrà utilizzato.
• Nel campo Verso l’alto 6 mm inserire 100%. Dal
momento che nessuna pagina del lavoro presenta un
livello di densità compreso tra 16% e 100%, questo
dispositivo antiarricciatura non verrà utilizzato.
• Nel campo Verso l’alto 10 mm inserire 100%. Questo
dispositivo antiarricciatura non verrà utilizzato.
NOTA: Quando si specificano i valori del dispositivo
antiarricciatura, ricordarsi di compilare tutti i campi (Verso il
basso e Verso l’alto).
Ecco come verrebbe compilata la schermata:
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
33
Regolazione del dispositivo antiarricciatura
c. Per salvare il profilo antiarricciatura personalizzato,
selezionare [OK]. Si chiude la finestra proprietà dei profili
personalizzati e si apre la finestra Profili.
7. Dalla finestra Profili:
a. Verificare che i valori inseriti siano corretti.
b. Selezionare [Chiudi] per chiudere e salvare il profilo.
8. Per utilizzare il profilo antiarricciatura personalizzato
appena creato, selezionare il pulsante del vassoio che
contiene il supporto richiesto per il lavoro. Per questo
esempio, ipotizziamo che sia il Vassoio 2. Viene
visualizzata la finestra Proprietà vassoio.
34
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
Regolazione del dispositivo antiarricciatura
9. Dal menu Proprietà vassoio:
a. Selezionare il profilo Custom 3 appena creato.
b. Selezionare [OK] per attivare Custom 3.
10. Stampare il lavoro e controllare se l'arricciatura è stata
eliminata.
a. Se l'arricciatura è stata eliminata, continuare a stampare
usando questa specifica impostazione del dispositivo
antiarricciatura.
b. Se l'arricciatura è ancora presente, ripetere la procedura e
regolare i valori di densità specificati nella finestra Profilo
antiarricciatura personalizzato fino ad ottenere un livello di
arricciatura accettabile.
c. Se l'arricciatura permane pur provando diversi valori nella
finestra Profilo antiarricciatura personalizzato, rivolgersi al
rappresentante dell'assistenza Xerox.
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
35
Regolazione del dispositivo antiarricciatura
Profilo antiarricciatura personalizzato - Esempio 3
Nell'esempio seguente, il lavoro consiste di 10 pagine solo fronte
con consegna A faccia in su e grammature miste che presenta
arricciatura verso l'alto.
1. Accedere al controller come Amministratore.
a. Selezionare Logon.
b. Inserire la password amministratore
c. Selezionare [OK].
2. Selezionare il pulsante [Profili...].
36
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
Regolazione del dispositivo antiarricciatura
3. Dalla finestra Profili:
a. Selezionare la scheda Dispositivo antiarricciatura.
b. Modifica un profilo personalizzato esistente o crearne uno
nuovo. Per l'esercizio seguente si creerà un profilo nuovo.
Selezionare <Non definito>.
4. Selezionare [Modifica…]. Viene visualizzata la finestra
Proprietà profilo.
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
37
Regolazione del dispositivo antiarricciatura
5. L'arricciatura non è stata eliminata dall'impostazione
predefinita né dalle impostazioni A - D. Consultare
“Impostazioni dei profili A - D del dispositivo antiarricciatura”
a pagina 3. A questo punto, programmare il dispositivo
antiarricciatura affinché applichi una pressione verso l'alto
usando il rullo superiore per eliminare l'arricciatura.
Nell'esempio seguente, il lavoro consiste di 10 pagine solo
fronte con consegna A faccia in su e grammature miste che
presenta arricciatura verso l'alto:
Arricciatura verso l’alto
• Sei pagine con livello di densità compreso tra 4,3% e
6,7% (Bolivar Ltd.) con lieve arricciatura verso l'alto.
• Quattro pagine con livello di densità compreso tra 23,8%
e 30,5% (Giostra) con arricciatura elevata verso l'alto.
Percentuale di densità dell'immagine
Giostra Bolivar Ltd.
38
Livello di densità per colore Livello di densità per colore
Nero 30,5% Nero 5,4%
Magenta 28,1% Magenta 4,3%
Ciano 23,8% Ciano 6,0%
Giallo 25,9% Giallo 6,7%
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
Regolazione del dispositivo antiarricciatura
6. Nella finestra Proprietà profilo:
a. Si può specificare un nuovo nome per il profilo
antiarricciatura personalizzato. In questo esempio al
profilo personalizzato viene assegnato il nome Custom 4.
b. Nella finestra Proprietà profilo, inserire i valori seguenti nei
campi Grammature carta miste, Fronte: A faccia in su:
• Poiché per il lavoro non è necessario utilizzare il
dispositivo antiarricciatura verso il basso, inserire 0% in
tutti i campi Verso il basso, Grammature carta miste,
Fronte: A faccia in su.
• Nel campo Verso l’alto 2 mm (arricciatura lieve) inserire
10%. Le pagine che presentano una densità compresa
tra 0% e 10%, in cui rientra la pagina Bolivar Ltd.,
verranno inviate a questo dispositivo antiarricciatura.
• Nel campo Verso l’alto 6 mm (arricciatura media)
inserire 20%. Poiché nessuna pagina del lavoro presenta
un livello di densità compreso tra 11% e 20%, questo
dispositivo antiarricciatura non verrà utilizzato.
• Nel campo Verso l’alto 10 mm (arricciatura elevata)
inserire 100%. Questo significa che tutte le pagine che
presentano un livello di densità pari o superiore a 21%,
in cui rientra la pagina Giostra, vengono inviate al
percorso antiarricciatura verso il basso di 10 mm.
NOTA: Quando si specificano i valori del dispositivo
antiarricciatura, ricordarsi di compilare tutti i campi (Verso il
basso e Verso l’alto).
Ecco come verrebbe compilata la schermata:
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
39
Regolazione del dispositivo antiarricciatura
c. Per salvare il profilo antiarricciatura personalizzato,
selezionare [OK]. Si chiude la finestra proprietà dei profili
personalizzati e si apre la finestra Profili.
7. Verificare che i valori inseriti siano corretti. Selezionare
[Chiudi] per chiudere la finestra e salvare il profilo.
40
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
Regolazione del dispositivo antiarricciatura
8. Per utilizzare il profilo antiarricciatura personalizzato
appena creato, selezionare il pulsante del vassoio che
contiene il supporto richiesto per il lavoro. Per questo
esempio, ipotizziamo che sia il Vassoio 2. Viene
visualizzata la finestra Proprietà vassoio.
9. Dalla finestra Proprietà vassoio:
a. Selezionare il profilo Custom 4 appena creato.
b. Selezionare [OK] per attivare Custom 4.
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
41
Regolazione del dispositivo antiarricciatura
10. Stampare il lavoro e controllare se l'arricciatura è stata
eliminata.
a. Se l'arricciatura è stata eliminata, continuare a stampare
usando questa specifica impostazione del dispositivo
antiarricciatura.
b. Se l'arricciatura è ancora presente, ripetere la procedura e
regolare i valori di densità specificati nella finestra Profilo
antiarricciatura personalizzato fino ad ottenere un livello di
arricciatura accettabile.
c. Se l'arricciatura permane pur provando diversi valori nella
finestra Profilo antiarricciatura personalizzato, rivolgersi al
rappresentante dell'assistenza Xerox.
42
DocuColor 5000 - Regolazione del dispositivo antiarricciatura
Loading...
