Xerox DOCUCOLOR 2006 User Manual [de]

DocuColor 2006
Erste Schritte

The Document Company

XEROX

©2001 Xerox Corporation. Alle Rechte vorbehalten.
Der Urheberschutz erstreckt sich auf sämtliche gesetzlich zulässigen oder bewilligten

urheberrechtsfähigen Materialien und Informationen beliebiger Art einschließlich der mit den
Software-Programmen erzeugten Materialien, die auf dem Bildschirm angezeigt werden, so z.
B. Symbole, Bildschirmanzeigen, Darstellungen, us w.

Xerox ® , The Document Company ® , das stilisierte X ® und alle in diesem Handbuch auf­geführten Xerox Produkte und Produktnummern sind Warenzeichen der Xerox Corporation.
Xerox Canada ist Lizenznehmer all dieser Warenzeichen. Alle anderen Produktnamen und
Markenbezeichnungen sind Warenzeichen bzw. eingetragene Warenzeichen der jeweiligen
Hersteller und werden hierm it anerk annt.

Dieses Handbuch wird regelmäßig überarbeitet. Technische Neuerungen werden in den fol­genden Auflagen korrigiert.

701P35681

Sicherheitshinweise, erfüllte Standards,

Die Xerox Corporation behält sich das Recht auf unangekündigte
Änderungen dieser Informationen vor und gibt weder ausdrücklich noch
implizit eine Garantie hinsichtlich dieser Garantien. Xerox kann nicht haftbar
gemacht werden für Verluste oder Schäden, auch nicht für Folgeschäden
oder Sonderschäden, die aus Verwendung dieser Informationen entstehen,
selbst dann nicht, wenn der Verlust oder Schaden durch Nachlässigkeit oder
einen anderen Fehler seitens Xerox verursacht wird.

Weitere Informationen finden sich auf www.xerox.de.

Sicherheitshinweise

Zertifikate und andere Hinweise

Ihre DocuColor 2006 und sein Verbrauchsmaterial wurde dafür entwickelt und
darauf getestet, strenge Sicherheitsrichtlinien zu erfüllen. Dies umfasst die
Untersuchung und Zulassung durch Sicherheitsbehörden und andere
Sicherheitsorganisationen sowie die Erfüllung anerkannter Umweltstandards.
Bitte lesen Sie die folgenden Anleitungen sorgfältig durch, bevor Sie die
DocuColor 2006 in Betrieb nehmen.

Die Missachtung der in diesem Abschnitt enthaltenen Empfehlungen kann zu
Körperverletzungen oder zur Aufhebung der Vereinbarung zur Wartung des
Geräts führen.

ACHTUNG

Ein falscher Anschluss an den Erdungsleiter der DocuColor 2006 kann einen
elektrischen Schlag zur Folge haben. Den Kopierer immer an eine
ordnungsgemäß geerdete Steckdose anschließen. Im Zweifelsfall die
Steckdose durch einen qualifizierten Elektriker prüfen lassen.

Nie ein Verlängerungskabel zwischen dem Netzkabel des Kopierers und der
Steckdose verwenden.

Nicht zulassen, dass etwas auf das Netzkabel gestellt wird.
Die DocuColor 2006 nicht an Orten aufstellen, an denen jemand auf das

Netzkabel treten könnte.
Alle Achtung-Hinweise und Anweisungen beachten, die auf der DocuColor

2006 angebracht oder im Lieferumfang enthalten sind.

Xerox DocuColor 2006 Kurzanleitung

iii

Sicherheitshinweise, erfüllte Standards, Zertifikate und andere Hinweise

Nie elektrische oder mechanische Sperrvorrichtungen außer Kraft setzen.
Die DocuColor 2006 immer auf eine feste Standfläche mit einer dem Gewicht

des Kopierers angemessenen Tragkraft stellen.
Die DocuColor 2006 nicht in der Nähe von Wasser, Nässe oder im Freien

verwenden.
Nie Objekte gegen Schlitze und andere Öffnungen in den Gehäusen stellen,

da sie mit stromführenden Teilen in Berührung kommen oder Teile
kurzschließen und dadurch einen Brand oder eine Stromschlag verursachen
könnten.

Die DocuColor 2006 wurde dafür konzipiert, dem Benutzer den Zugang zu
gefährlichen Teilen des Geräts zu verwehren und zu gewährleisten, dass das
Gerät nicht mit geöffneten Abdeckungen betrieben werden kann. Nie eine
Wartungsmaßnahme durchführen, die in der Benutzerdokumentation der
Xerox DocuColor 2006 nicht beschrieben ist.

Nie Abdeckungen oder Schutzvorrichtungen entfernen, deren Demontage ein
Werkzeug erfordert, es sei denn, Sie werden ausdrücklich dazu aufgefordert.
Alle Achtung- und Vorsicht-Hinweise lesen, und alle Einzelschritte der
Anleitungen ganz genau befolgen.

Nie Maßnahmen durchführen, die in der Benutzerdokumentation der Xerox
DocuColor 2006 oder in der Benutzeroberfläche nicht beschrieben sind, es
sei denn, Sie werden von einem autorisierten Repräsentanten von Xerox
genau angeleitet.

Nicht direkt in die Belichtungslampen schauen. Die Belichtungslampen sind
nicht gefährlich, aber sehr hell und könnten Ihr Wohlbefinden beeinträchtigen.
Es wird empfohlen, beim Benutzen der DocuColor 2006 die
Vorlagenglasabdeckung zu schließen.

Die DocuColor 2006 nie betreiben, wenn sie ungewöhnliche Geräusche oder
Gerüche verursacht. In diesem Fall das Netzkabel abziehen und den Xerox­Kundendienst bitten, die Ursache zu ermitteln und mögliche Fehler zu
beheben.

Wartungssicherheit

Um den sicheren Betrieb des Druckerkopierers zu gewährleisten, diese
Anleitungen befolgen.

Immer nur Materialien verwenden, die von Xerox geliefert oder zugelassen
werden. Die Verwendung anderer Materialien kann zu minderwertiger
Leistung führen und eine Gefahrensituation herbeiführen.

Keine Sprühreiniger verwenden. Immer die in der Benutzerdokumentation
der Xerox DocuColor 2006 angegebenen Reinigungsverfahren verwenden.

iv

Xerox DocuColor 2006 Kurzanleitung

Sicherheitshinweise, erfüllte Standards, Zertifikate und andere Hinweise

Nie Verbrauchs- oder Reinigungsmaterial für andere Zwecke verwenden als
die, für die sie vorgesehenen sind. Verbrauchs- und Reinigungsmaterialien
stets außer Reichweite von Kindern aufbewahren.

Nie Kaffee oder andere Flüssigkeiten auf den Kopierer stellen.
Nie Flüssigkeiten auf den Kopierer schütten.

Die DocuColor 2006 ist mit einer Energiesparvorrichtung ausgestattet, um
Strom zu sparen, wenn das Gerät nicht benutzt wird.

Das Netzkabel abziehen und das Wartungspersonal verständigen, wenn
folgende Bedingungen vorliegen:

● Das Netzkabel ist beschädigt oder verschlissen

● Flüssigkeit ist in das Innere der DocuColor 2006 geraten

● Die DocuColor 2006 war Regen oder Nässe ausgesetzt

● Die DocuColor 2006 produziert ungewöhnliche Geräusche oder

Gerüche

Wenn das Gerät auch nach Befolgen der Anleitungen zur Fehlerbehebung in
der Benutzerdokumentation der Xerox DocuColor 2006 nicht funktioniert oder
weiterhin fehlerhaft funktioniert, dann den Xerox-Kundendienst verständigen.

Weitere Sicherheitsinformationen zur DocuColor 2006 oder den von Xerox
gelieferten Materialien erhalten Sie durch einen Anruf bei der gebührenfreien
Telefonnummer:

1-800-828-6571

Ozon-Sicherheit

Die DocuColor 2006 produziert im normalen Betrieb Ozon. Das erzeugte
Ozon ist schwerer als Luft, und die Ozonmenge hängt vom Kopier/Druck­Volumen ab. Durch die Beachtung der in der Installationsanleitung von Xerox
angegebenen Umgebungsbedingungen wird gewährleistet, dass die erzeugte

Ozonmenge innerhalb der Sicherheitswerte der US Clean Air Act (1990) und
der Montreal Protocols (1987) für Ozonabgabe liegt.

Weitere Informationen über Ozon erhalten Sie bei Bedarf durch Anforderung

der Xerox-Publikation Ozone (600P83222):

● Durch einen Anruf bei 1-800-828-6571

● Bei Ihrem Xerox-Repräsentanten

Xerox DocuColor 2006 Kurzanleitung

v

Sicherheitshinweise, erfüllte Standards, Zertifikate und andere Hinweise

Laser-Sicherheit

Die Verwendung der Bedienelemente oder Einstellungen oder die
Durchführung anderer Maßnahmen als hierin angegeben kann dazu führen,
dass Sie in gefährlicher Weise Laserstrahlen ausgesetzt werden.

Dieses Gerät entspricht den Sicherheitsstandards. Hinsichtlich der Laser­Sicherheit erfüllt das Gerät die Leistungsstandards für Lasergeräte, die von
Regierungsbehörden für Lasergeräte der Klasse I festgelegt wurden, und
strahlt keine gefährlichen Lichtstrahlen aus, da der Strahl bei allen Arten der
Betriebsweise und Wartung durch den Benutzer völlig abgeschottet ist.

Sicherheitshinweise

FCC

Dieses Gerät wurde getestet, und es wurde befunden, dass es nach Teil 15
der FCC-Richtlinien den Grenzwerten und Richtlinien eines Digitalgeräts der
Klasse A entspricht. Diese Grenzwerte wurden zum Schutz gegen
schädliche Interferenzstörungen bei Betreiben des Geräts in industrieller
Umgebung entwickelt. Dieses Gerät erzeugt, verwendet und strahlt
möglicherweise Radiowellen aus und kann bei unsachgemäßer Installation
und Verwendung, die nicht dem Handbuch entspricht, Interferenzstörungen
im Radiowellenbereich erzeugen. In Wohngegenden kann dieses Produkt
Interferenzstörungen verursachen, in welchem Fall der Benutzer evtl.
gezwungen ist, diese Störungen auf eigene Kosten zu beheben.

Änderungen an dieser Anlage, die nicht speziell von der Xerox
Corporation zugelassen sind, können zur Folge haben, dass dem
Benutzer das Recht entzogen wird, dieses Gerät zu betreiben.

Für dieses Gerät müssen abgeschirmte Kabel verwendet werden, damit es
den FCC-Richtlinien entspricht.

vi

Xerox DocuColor 2006 Kurzanleitung

Sicherheitshinweise, erfüllte Standards, Zertifikate und andere Hinweise

Europäische Union

Die auf diesem Gerät angebrachte CE-Markierung symbolisiert die
Konformitätserklärung von XEROX Limited mit folgenden
anzuwendenden Direktiven der Europäischen Union in der Fassung
des jeweils angegebenen Datums:

1. Januar 1995:

Council Directive 73/23/EEC, ergänzt durch Council Directive
93/68/EEC, Annäherung der Gesetze der Mitgliedsstaaten zu

Niedrigspannungsgeräten.

1. Januar 1996:

Council Directive 89/336/EEC, Annäherung der Gesetze der

Mitgliedsstaaten zu elektromagnetischer Kompatibilität.
Eine vollständige Erklärung, in der die maßgeblichen Richtlinien und

die genannten Standards definiert werden, erhalten Sie bei Ihrem
Repräsentanten von XEROX Limited oder bei folgender Adresse:

Environment, Health and Safety
XEROX Limited
PO Box 17
Bessemer Road
Welwyn Garden City
Hertfordshire
AL7 1HE
ENGLAND
Tel.-Nr. [phone]

ACHTUNG

Für dieses Produkt wird bescheinigt, dass es in Übereinstimmung mit
strengen Sicherheits- und Interferenzrichtlinien hergestellt und getestet
wurde. Diese Bescheinigung kann durch nicht autorisierte Änderungen
einschließlich dem Hinzufügen neuer Funktionen oder dem Anschluss
externer Geräte ungültig werden. Bitte fordern Sie bei Ihrem Repräsentanten
von XEROX Limited eine Liste des zugelassenen Zubehörs an.

ACHTUNG

Um dieses Gerät in der Nähe industrieller, wissenschaftlicher und
medizinischer Geräte (ISM-Geräte) betreiben zu dürfen, müssen die von
diesem ISM-Gerät ausgestrahlten Wellen oder Strahlen ggf. eingeschränkt
oder spezielle Maßnahmen zur Minderung dieser Ausstrahlung ergriffen
werden.

Xerox DocuColor 2006 Kurzanleitung

vii

Sicherheitshinweise, erfüllte Standards, Zertifikate und andere Hinweise

ACHTUNG

Dies ist ein Gerät der Klasse A. In Wohngegenden kann dieses Produkt
Störungen im Radiowellenbereich verursachen, in welchem Fall der
Benutzer evtl. gezwungen ist, entsprechende Maßnahmen zu ergreifen.

Änderungen an dieser Anlage, die nicht explizit von Fuji Xerox
Environmental Health & Safety oder Xerox Corporation Environmental
Health & Safety zugelassen sind, können zur Folge haben, dass dem
Benutzer das Recht entzogen wird, dieses Gerät zu betreiben.

Für dieses Gerät müssen abgeschirmte Kabel verwendet werden, damit es

den Richtlinien der Radio Communications Act von 1992 entspricht.

Konventionen dieser Dokumentation

In dieser Kundendokumentation werden folgende Konventionen verwendet:

ACHTUNG

Damit wird auf Vorgänge hingewiesen, bei denen die Gefahr von
Körperverletzungen besteht.

VORSICHT

Damit wird auf Vorgänge hingewiesen, bei denen die Gefahr einer
Beschädigung des Geräts besteht.

Hinweise mit Zusatzinformationen, Erklärungen und nützlichen Vorschlägen.

Hinweise auf Verfahren oder Abkürzungen.

viii

Xerox DocuColor 2006 Kurzanleitung

Inhaltsverzeichnis

1. Installieren der Xerox DocuColor 2006.................................................................1-1

Vorbereitung der Installation.....................................................................................1-1

Auswählen eines Stellplatzes................................................................................1-1

Platzbedarf der DocuColor 2006...........................................................................1-2

Der erste Schritt........................................................................................................1-4

Installieren des 2-Behälter-Moduls (optional)............................................................1-5

Auspacken des Druckers..........................................................................................1-9

Druckerinstallation ..................................................................................................1-19

Installieren des Duplex-Behälters...........................................................................1-29

Einlegen von Papier im Papierbehälter...................................................................1-37

Installieren des Scanner-Ständers..........................................................................1-41

Installieren des Scanners........................................................................................1-47

Installieren des Vorlageneinzugs ............................................................................1-51

Installieren des Sorter/Staplers...............................................................................1-57

Einschalten der Geräte...........................................................................................1-71

Ausschalten der Geräte..........................................................................................1-72

Drucken einer Testseite über das Druckerbedie n fel d.............................................1-73

Erstellen einer Testkopie mit dem Scanner ............................................................1-74

Erweitern des Druckerspeichers.............................................................................1-75

Erweitern des Scanner-Speichers...........................................................................1-81

Xerox DocuColor 2006 Kurzanleitung

ix

Inhaltzverzeichnis

2. Die Xerox DocuColor 2006 kennen lernen............................................................2-1

Drucker — Frontansicht............................................................................................2-1

Drucker — Rückansicht............................................................................................2-2

Drucker — Innenansicht ...........................................................................................2-3

Drucker — Bedienfeld...............................................................................................2-4

Komponenten des Scanners und des Vorlag en einzugs ...........................................2-5

Kopierer-Bedienfeld...............................................................................................2-7

Zubehör.................................................................................................................2-9

Bestellinformationen für Zubehör ..........................................................................2-9

Bestellnummern ..................................................................................................2-10

3. Netzwerk-Setup......................................................................................................3-1

Die Token-Ring-Netzwerkkarte einsetzen.................................................................3-1

Windows 95/98.........................................................................................................3-5

Vorbereitungen......................................................................................................3-5

Druckertreiber installieren......................................................................................3-5

Windows 2000.......................................................................................................3-7

Vorbereitungen......................................................................................................3-7

Druckertreiber installieren......................................................................................3-7

Windows NT 4.0..................................................................................................3-11

Vorbereitungen....................................................................................................3-11

Druckertreiber installieren....................................................................................3-11

Mac OS...................................................................................................................3-13

Vorbereitungen....................................................................................................3-13

Druckertreiber installieren....................................................................................3-13

Die Xerox DocuColor 2006 in der Auswahl einrichten.........................................3-14

x

Xerox DocuColor 2006 Kurzanleitung

Installieren der Xerox DocuColor 2006

1

Dieses Kapitel enthält nur Anleitungen zur Hardware-Installation. Wie die

Druckertreiber-Software installiert wird, erfahren Sie im Kapitel Installieren

von Benutzer-Software. Anleitungen zur Netzwerkinstallation finden Sie im

entsprechenden Kapitel für Ihr Betriebssystem.

Vorbereitung der Installation

Erst den gesamten Abschnitt lesen, bevor Sie mit der Installation Ihrer Xerox
DocuColor 2006 beginnen. Sie müssen einen geeigneten Stellplatz für die
Installation der DocuColor 2006 finden. Die Informationen dieses Abschnitts
helfen Ihnen dabei, die richtige Wahl zu treffen.

Auswä h len ein es Stellplatzes

ACHTUNG

Die Steckdose muss 115 oder 240 Volt liefern. Außerdem muss sie für
mindestens 15 Ampere bei 115 Volt bzw. 8 Ampere bei 240 Volt gesichert
sein. Wenn Sie nicht wissen, ob Ihr Stromanschluss diese Bedingungen
erfüllt, dann lassen Sie ihn von einem qualifizierten Elektriker prüfen.
An die der Xerox DocuColor 2006 zugewiesene Steckdose keine anderen
Geräte anschließen.

Die Xerox DocuColor 2006 an einem Ort aufstellen, der folgende
Bedingungen erfüllt:

● Die DocuColor 2006 hat eine eigene Steckdose.

● Niemand kann auf das Netzkabel treten oder darüber stolpern.

● Der Ort hat eine ebene, stabile Oberfläche.

Die DocuColor 2006 NICHT unter folgenden Bedingungen aufstellen:

● Direktes Sonnenlicht ● Nähe von Heizungen oder
Ventilatoren

● Staub ● Nähe von offenen Flammen

● Zugluft ● Nähe von Wasser

● Vibrationen ● Magnetische Felder

● Abrupte Temperatur- oder Luftfeuchtigkeitsschwankungen

Xerox DocuColor 2006 Kurzanleitung 1-1

1. Installieren der Xerox DocuColor 2006 Vorbereitung der Installation

L

Platzbedarf der DocuColor 2006

VORSICHTIG

Die Xerox DocuColor 2006 besitzt an den Seiten und an der Rückseite
Belüftungsschlitze, die nicht blockiert werden dürfen. Der Drucker muss
mindestens 165 mm von der Wand entfernt bleiben. Das Blockieren der
Belüftungsschlitze könnte zu einem Brand führen.

Durch Einhalten der unten gezeigten Abstände wird sichergestellt, dass der
Drucker eine ausreichende Belüftung erhält. Zusätzlich wird dadurch
gewährleistet, dass genug Platz zum Auswechseln von Verbrauchsmaterial
vorhanden ist.

Platzbedarf ohne optionalen Sorter/Stapler

Die folgende Abbildung zeigt den Drucker von oben.

18 Zoll

457,2 mm

63 Zoll

1600 mm

6,5 Zoll 165 mm

36 Zoll 914,4 mm

23 Zoll

584,2 mm

301000B-WO

0

67 Zoll

1702 mm

1-2 Xerox DocuColor 2006 Kurzanleitung

Vorbereitung der Installation 1. Installieren der Xerox DocuColor 2006

,

,

Platzbedarf mit optionalem Sorter/Stapler

Die folgende Abbildung zeigt die Abmessungen der DocuColor 2006 in der
größtmöglichen Konfiguration, d. h. einschließlich Duplexmodul und
Sorter/Stapler.

6,5 Zoll
165 mm

22,75 Zoll

578 mm

67 Zoll

1702 mm

36 Zoll

914

4 mm

36 Zoll

914,4 mm

78 Zoll

1981 mm

23 Zoll

584

2 mm

Xerox DocuColor 2006 Kurzanleitung 1-3

1. Installieren der Xerox DocuColor 2006 Vorbereitung der Installation

Überprüfen der Installationskomponenten

Vor der Installation sicherstellen, dass alle bestellten Komponenten

vorhanden sind. Unten sind alle Komponenten aufgeführt.

● Drucker

● Scanner

● Scanner-Ständer

● Duplex-Behälter (optional)

● 2-Behälter-Modul (optional)

Zum Installieren der DocuColor 2006 benötigen Sie einen Kreuzschlitz- und
einen Flachkopfschraubenzieher.

Wenn Sie die Anleitung befolgen, werden die Komponenten in folgender
Reihenfolge installiert:

1. 2-Behälter-Modul, falls bestellt

2. Drucker

3. Duplex-Behälter, falls bestellt

4. Scanner-Ständer

5. Scanner

6. Zubehör, falls bestellt

7. Client-Software (vom Kunden installiert)

Der erste Schritt

Wenn die DocuColor 2006 bereits für Sie installiert wurde, dann mit Kapitel 2,

„Die Xerox DocuColor 2006 kennenlernen“, fortfahren.

Wenn Sie das optionale 2-Behälter-Modul bestellt haben, dann mit der

Anleitung Installieren des 2-Behälter-Moduls fortfahren.
Wenn Sie kein 2-Behälter-Modul haben, dann mit der Anleitung Auspacken

des Druckers fortfahren.

1-4 Xerox DocuColor 2006 Kurzanleitung

Installieren des 2-Behälter-Moduls 1. Installieren der Xerox DocuColor 2006

L

Installieren des 2-Behälter-Moduls (optio nal)

Zur Installation des 2-Behälter-M odul s die fol g ende n Sc hri tte dur ch führ en .

ACHTUNG

Sie benötigen zum Herausheben des Geräts aus der Schachtel mindestens
2 Personen.

1. Die Schachtel des 2-Behälter-Moduls öffnen.

2. Das Styropor und die Plastikfolie von der Oberseite des 2-Behälter­Moduls entfernen.

3. Die beiden Personen müssen von gegenüberliegenden Seiten der
Schachtel die Querstangen gemäß ihrer Beschriftung anpacken.

0301098a

4. Das 2-Behälter-Modul aus der Schachtel heben und an den gewählten
Stellplatz stellen.

5. Die vorderen Gleitrollen wie unten gezeigt verriegeln.

301007B-WO

0

Xerox DocuColor 2006 Kurzanleitung 1-5

1. Installieren der Xerox DocuColor 2006 Installieren des 2-Behälter-Moduls

L

0

6. Alle Klebebänder vom Gehäuse des 2-Behälter-Moduls entfernen.

7. Den oberen Papierbehälter bis zum Anschlag herausziehen, und das
unten gezeigte Verpackungsmaterial entfernen.

0301008a

8. Den oberen Behälter schließen und Schritt 7 mit dem unteren
Papierbehälter wiederholen.

9. Beide Papierbehälter öffn en.

ACHTUNG

Seien Sie beim Entfernen des Verpackungsmaterials von den Anschlüssen
und Kabeln vorsichtig.

10. Den Schutzkarton wie unten gezeigt von der hinteren Stütze entfernen.

301009B-WO

11. Die beiden Papierbehälter schließen.

1-6 Xerox DocuColor 2006 Kurzanleitung

Installieren des 2-Behälter-Moduls 1. Installieren der Xerox DocuColor 2006

L

L

0

12. Das Klebeband von der Klappe des Papiereinzugbereichs entfernen und
die Klappe öffnen.

301010B-WO

0

13. Die unten gezeigte Kartonverpackung entfernen.

301011B-WO

14. Die Klappe des Papiereinzugbereichs schließen.

Der nächste Schritt

Mit der Anleitung Aus packen des Druckers in diesem Abschnitt fortfahren.

Xerox DocuColor 2006 Kurzanleitung 1-7

1. Installieren der Xerox DocuColor 2006 Installieren des 2-Behälter-Moduls

1-8 Xerox DocuColor 2006 Kurzanleitung

Auspacken des Druckers 1. Installieren der Xerox DocuColor 2006

Auspacken des Druckers

Alle Arbeitsschritte durchlesen, bevor Sie diesen Vorgang durchführen. Sie

müssen einige Entscheidungen treffen, bevor Sie den Drucker aus der
Verpackung nehmen.

1. Die vier Kartonstützen und die Styroporverpackung von der Oberseite
des Druckers entfernen.

2. Den Kartonbehälter von der Oberseite des Druckers entfernen und
einem sicheren Ort aufbewahren, wo er nicht bei der Installation stört.
Im Kartonbehälter befinden sich folgende Teile:

● Ein Behälter mit einer Kopier/Druck-Patrone

● Vier Tonerbehälter (Gelb, Cyan, Magenta und Schwarz)

● Ein CD-Behälter mit 2 CDs

● „Erste Schritte“-Anleitung

● Liste empfohlener Verbrauchsmaterialien

● Netzkabel

● Ausgabebehälter

3. Die Plastikfolie herausziehen, die den Drucker bis zu seiner Unterseite
und die Palette umgibt.

4. Alle jetzt und auf der nächsten Seite folgenden Achtung- und Vorsicht­Hinweise lesen, bevor Sie den Drucker von der Palette heben.

ACHTUNG

Der Drucker wiegt ohne Tonerpatrone und ohne Druck/Kopier-Patrone

69,5 kg. DEN DRUCKER IMMER ZU VIERT HERAUSHEBEN.
Darauf achten, den Drucker GERADE zu halten. Daran denken, dass der

Drucker an der Rückseite schwerer ist als an der Vorderseite.

HINTEN

VORNE

301013

Xerox DocuColor 2006 Kurzanleitung 1-9

1. Installieren der Xerox DocuColor 2006 Auspacken des Druckers

ACHTUNG

Darauf achten, dass Sie einen guten Stand haben, und die Knie beugen,

um Rückenverletzungen zu vermeiden. Den Drucker mit dem Gesicht zum
Drucker anheben, indem Sie ihn an den in der Abbildung unten gezeigten
vertieften Haltepunkten anfassen.

Den Drucker zum Anheben NIE an anderen Stellen anpacken, denn der

Drucker könnte abrutschen und jemanden verletzen.

5. Die vier Personen müssen sich an den vier Ecken des Druckers
aufstellen und unter der Plastikverpackung an den unten angezeigten
Griffstellen anpacken.

VORSICHT

Den Drucker NICHT an der Zusatzzufuhr, die sich auf der rechten Seite

befindet, heben oder stützen.

0301014a 0301199

6. Den Drucker vorsichtig von der Palette heben.

7. Einen der folgenden Schritte durchführen:

● Falls Sie den Drucker auf dem optionalen 2-Behälter-Modul

installieren, dann mit Schritt 8 auf der nächsten Seite fortfahren.

● Falls Sie das 2-Behälter-Modul nicht bestellt haben, dann Schritt 8

auslassen und mit Schritt 9 fortfahren.

1-10 Xerox DocuColor 2006 Kurzanleitung

Auspacken des Druckers 1. Installieren der Xerox DocuColor 2006

L

8. Den Drucker auf das 2-Behälter-Modul stellen:

a. Die zwei Stifte im 2-Behälter-Modul an den dafür vorgesehenen

Löchern im Druckergehäuse ansetzen. Dabei hilft es, die
Abdeckungen links an der Rückseite der beiden Geräte aneinander
auszurichten, um die Stifte richtig anzusetzen. Unten wird gezeigt,
wie die Stifte und die linken Rückseitenabdeckungen ausgerichtet
werden.

b. Den Papierbehälter 2 ein wenig öffnen und die beiden unten

gezeigten Flügelschrauben festziehen, ohne sie zu überdrehen.

301016B-WO

0

c. Den Papierbehälter 2 schließen.

Xerox DocuColor 2006 Kurzanleitung 1-11

1. Installieren der Xerox DocuColor 2006 Auspacken des Druckers

L

L

9. Alle Klebebänder von der Außenseite des Druckers entfernen:

a. Linke Seite

a. Rechte Seite

301018A-WO

0

b. Innenseite der vorderen Abdeckung

301019a

301019A-WO

0

1-12 Xerox DocuColor 2006 Kurzanleitung

Auspacken des Druckers 1. Installieren der Xerox DocuColor 2006

L

L

1. Das Verpackungsmaterial im Innern des Druckers entfernen, indem Sie
die Schritte a bis m durchführen.

a. Das Abstandstück mit der Beschriftung B entfernen.

301025B-WOL

0

b. Den Karton von dem unten gezeigten Drehknopf entfernen.

301245A-WO

0

c. Den schmalen Streifen G aus der Tonerkammer ziehen.

301026B-WO

0

Xerox DocuColor 2006 Kurzanleitung 1-13

1. Installieren der Xerox DocuColor 2006 Auspacken des Druckers

L

0

L

L

d. Auf die Drehsperrtaste drücken, um die drehbaren Kammern zu

entriegeln.

0

301027C-WO

e. Den Drehknopf in Richtung des Pfeils drehen, bis er einrastet.

Der nächste mit G beschriftete Streifen wird sichtbar.

301028C-WO

f. Die Schritte c bis e wiederholen, bis alle vier G-Streifen aus dem

Tonerkarussel entfernt sind.

g. Den Papierbehälter 1 bis zum Anschlag öffnen. Die beiden unten

gezeigten Abstandstücke C und E entfernen.

301023B-WO

0

1-14 Xerox DocuColor 2006 Kurzanleitung

Auspacken des Druckers 1. Installieren der Xerox DocuColor 2006

L

L

L

h. Den Papierbehälter 1 schließen.

i. Vorsichtig den Fixiererbereich aufziehen und die Abstandstücke A

und J entfernen.

301022C-WO

0

j. Den Fixiererbereich schließen.

k. Die Zusatzzufuhr öffnen und Abstandstück F entfernen.

301020B-WO

0

l. Vorsichtig an der Zusatzzufuhr ziehen, um den Zusatztransport zu

öffnen, und die beiden Abstandstücke D entfernen.

301021B-WO

0

m. Den Zusatztransport und die Zusatzzufuhr schließen.

Xerox DocuColor 2006 Kurzanleitung 1-15

1. Installieren der Xerox DocuColor 2006 Auspacken des Druckers

L

2. Die vordere Abdeckung schließen.

301077b

3. Wenn Sie kein 2-Behälter-Modul haben, mit dem nächsten Kapitel

Druckerinstallation fortfahren.

Wenn Sie den Drucker auf dem 2-Behälter-Modul montiert haben, dann
folgende Schritte durchführen:

a. Den kleinen Deckel an der Druckerrückseite entfernen.

301029A-WO

0

b. Die beiden kleinen Stecker des 2-Behälter-Moduls an die Buchsen

am Drucker anschließen.

301030A-WOL

0

1-16 Xerox DocuColor 2006 Kurzanleitung

Auspacken des Druckers 1. Installieren der Xerox DocuColor 2006

L

c. Die Abdeckung des 2-Behälter-Moduls geschlossen halten, den kleinen Deckel

an den Plastikführungen ansetzen und ihn in den Drucker schieben.

301136A-WO

0

Der nächste Schritt

Mit Druckerinstallation fortfahren.

Xerox DocuColor 2006 Kurzanleitung 1-17

1. Installieren der Xerox DocuColor 2006 Auspacken des Druckers

1-18 Xerox DocuColor 2006 Kurzanleitung

Druckerinstallation 1. Installieren der Xerox DocuColor 2006

-

0

Druckerinstallation

Diesen Vorgang nach dem Auspacken des Druckers und an einem
geeigneten Ort durchführen.

• Wenn Sie die unter Vorbereitung der Installation in diesem Abschnitt

beschriebenen Schritte noch nicht durchgeführt haben, dann dies jetzt
nachholen.

• Wenn sich der Drucker noch in der Origina l verpackung befindet, dann

mit den unter Auspacken des Druckers beschriebenen Schritten
fortfahren.

1. Den Ausgabebehälter in dem von der Druckeroberseite abmontierten
Kartonbehälter ausfin di g machen. Den Beh äl ter nach den
Arbeitsschritten a bis c montieren.

a. An die linke Seite des Druckers stellen und den Ausgabebehälter

wie in der Abbildung gezeigt halten.

301031B

Nicht die Metallfeder in das Loch stecken, sondern darauf achten, dass die
Metallfeder nach unten hin von außen an der Abdeckung anliegt.

Xerox DocuColor 2006 Kurzanleitung 1-19

1. Installieren der Xerox DocuColor 2006 Druckerinstallation

0

L

b. Den rechten Befestigungsarm des Behälters wie abgebildet in das

entsprechende Loch stecken.

301032B-

c. Den linken Befestigungsarm des Behälters wie abgebildet in das

entsprechende Loch stecken.

301033B-WO

0

2. Die Kopier/Druck-Patrone installie ren:
a. Die vordere Abdeckung des Druckers öffnen.

-

1-20 Xerox DocuColor 2006 Kurzanleitung

Druckerinstallation 1. Installieren der Xerox DocuColor 2006

L

A

b. Den gelben Hebel A in Richtung der Pfeile drehen, bis der Punkt

das Symbol für Verriegelt erreicht.

301044

3. Den gelben Hebel B in Richtung des Pfeils drehen, bis der Punkt das
Symbol Entriegelt erreicht.

B

301035B-WO

0

Xerox DocuColor 2006 Kurzanleitung 1-21

1. Installieren der Xerox DocuColor 2006 Druckerinstallation

4. Die Kopier/Druck-Patrone installie ren:
a. Die Kopier/Druck-Patrone aus der Verpackung nehmen.
b. Die silberne Schutzverpackung am perforierten Ende aufreißen und

die Patrone herausnehmen.

VORSICHT

Nicht die blaue Oberfläche der Trommel berühren. Jedes Zerkratzen oder

Verschmutzen der Trommel durch Berühren mit der Hand (Fettspuren) kann
die Qualität der Druckausgabe beeinträchtigen.

c. Die Patrone am Halteriemen anfassen. Die Patrone waagrecht

halten und die Schaumverpackung entfernen.

301036b

1-22 Xerox DocuColor 2006 Kurzanleitung

Druckerinstallation 1. Installieren der Xerox DocuColor 2006

d. Die Patrone am Griff halten und die Führung an der Schiene im

Drucker ansetzen.

0301037C-WOL

e. Die Patrone vollständig in den Drucker hineinschieben, bis sie

einrastet.

f. Den Hebel B in Richtung des Pfeils drehen, bis der Punkt das

Symbol Verriegelt erreicht.

B

301038b

Wenn sich der Hebel B nicht in die Verriegelt-Position drehen lässt, dann
prüfen, ob die Patrone vollständig in den Drucker eingeschoben ist.

Xerox DocuColor 2006 Kurzanleitung 1-23

1. Installieren der Xerox DocuColor 2006 Druckerinstallation

L

A

g. Den Hebel A in Richtung des Pfeils drehen, bis der Punkt das

Symbol Verriegelt erreicht.

301039b

5. Die Tonerpatronen einsetzen:

Jede Tonerpatronenkammer ist durch eine bestimmte Farbe
gekennzeichnet. Darauf achten, die korrekte Tonerpatrone in der Kammer
der entsprechenden Farbe zu installieren.
Behälter und Verpackung der Tonerpatronen können dazu verwendet
werden, verbrauchte Patronen zur Entsorgung an den Händler
zurückzuschicken.

a. Den richtigen Tonerpatronenbehälter für die Farbe der betreffenden

Kammer suchen.
b. Die Tonerpatrone aus dem Behälter herausnehmen.
c. Die Patrone sieben oder acht Mal wie unten gezeigt schütteln.

301040A-WO

0

1-24 Xerox DocuColor 2006 Kurzanleitung

Druckerinstallation 1. Installieren der Xerox DocuColor 2006

d. Die Patrone mit dem Pfeil auf ihrer Oberfläche nach oben so weit

wie möglich in den Drucker hineinschieben.

301041c

e. Die Patrone an dem Griff an ihrem Ende in Richtung des Pfeils

drehen. Darauf achten, den Punkt auf der Patrone wie abgebildet

mit dem Symbol Verriegelt in Übereinstimmung zu bringen.

VORSICHT

Darauf achten, dass sich die Patrone in der Verriegelt-Position befindet.
Wenn sie sich NICHT in der Verriegelt-Position befindet, kann Toner in den
Drucker auslaufen.

Xerox DocuColor 2006 Kurzanleitung 1-25

1. Installieren der Xerox DocuColor 2006 Druckerinstallation

L

0

L

a. Die Drehsperrtaste drücken und wieder loslassen.

0

301027C-WO

b. Den Drehknopf in Richtung des Pfeils drehen, bis er bei der

nächsten Kammer einrastet.

301028C-WO

Wenn die Tonerpatrone nicht vollständig in den Drucker eingeschoben ist,
kann dieser Drehknopf nicht gedreht werden.

6. Schritt 5 mit den drei verbleibenden Tonerpatronen wiederholen.

Das Karussel erneut drehen, um sicherzustellen, dass die letzte Patrone
ebenfalls vollständig im Drucker eingeschoben ist.

1-26 Xerox DocuColor 2006 Kurzanleitung

Druckerinstallation 1. Installieren der Xerox DocuColor 2006

7. Die vordere Druckerabdeckung schließen.

301077b

Der nächste Schritt

Wenn Sie den optionalen Duplex-Behälter bestellt haben, dann mit der
Anleitung Installieren des Duplex-Behälters fortfahren.

Wenn Sie keinen Duplex-Behälter haben, dann mit der Anleitung Einlegen

von Papier im Papierbehälter fortfahren.

Xerox DocuColor 2006 Kurzanleitung 1-27

1. Installieren der Xerox DocuColor 2006 Druckerinstallation

1-28 Xerox DocuColor 2006 Kurzanleitung

Installieren des Duplex-Behälters 1. Installieren der Xerox DocuColor 2006

L

Installieren des Duplex-Behälters (optional)

Der Duplex-Behälter befähigt die DocuColor 2006, beidseitig zu drucken.

1. Den Duplex-Behälter-Karton öffnen und den Inhalt entnehmen:

● Duplex-Behälter

● Oberer Wechsler

● Unterer Wechsler

● Zwei Flügelschrauben

● Kleiner Anschlussdeckel mit Aussparung

● Spezialwerkzeug

2. Den Duplex-Behälter aus der Plastikhülle nehmen.

a. Die Verpackung des Behälters entfernen.

b. Prüfen, ob die ganze Verpackung vom Behälter entfernt ist.

3. Papierbehälter 1 öffnen.

Xerox DocuColor 2006 Kurzanleitung

301128A-WO

0

301043b

1-29

1. Installieren der Xerox DocuColor 2006 Installieren des Duplex-Behälters

L

4. Mit einem Kreuzschlitz-Schraubenzieher die unten gezeigte Schraube
lösen.

301050B-WO

0

5. Die Abdeckung entfernen, indem Sie sie erst nach rechts schieben und
dann vom Drucker weg ziehen. Die Abdeckung beiseite legen.

1-30

301051b

6. Den Duplex-Behälter montieren:

a. Die Führungsschienen des Behälters an den Schienen im Drucker

ansetzen.

301052b

b. Den Duplex- und den Papierbehälter zum Teil schließen.

Xerox DocuColor 2006 Kurzanleitung

Installieren des Duplex-Behälters 1. Installieren der Xerox DocuColor 2006

L

7. Den unteren Wechsler montieren:

a. Sachte die Seiten des Ausgabefachs zusammendrücken, um das

Fach aus dem Drucker zu nehmen.

301053B-WOL

0

b. Wie unten gezeigt, mit dem Schraubenzieher die beiden Schrauben

von der Druckerabdeckung unten links lösen.

c. Die Abdeckung entfernen, indem Sie sie zuerst nach rechts

schieben und danach vom Drucker weg ziehen. Die Abdeckung
beiseite legen.

Xerox DocuColor 2006 Kurzanleitung

301054B-WO

0

1-31

1. Installieren der Xerox DocuColor 2006 Installieren des Duplex-Behälters

d. Den Wechslerbehälter und Papierbehälter 1 schließen.

8. Mit dem Spezialwerkzeug aus dem Druckerkarton die beiden kleinen
Deckel an der linken Seite des Druckers entfernen. Die beiden Deckel
beiseite legen.

301204b

9. Die Zugangsabdeckung auf der linken Seite des Druckers unten
entfernen. Diese Abdeckung NICHT beiseite legen.

301056d

1-32

Xerox DocuColor 2006 Kurzanleitung

Installieren des Duplex-Behälters 1. Installieren der Xerox DocuColor 2006

L

0

L

VORSICHT

Prüfen, ob der kleine Stecker und das Kabel auf der linken Seite des unteren
Wechslers vollständig herausgezogen und nicht im Weg sind.

10. Den unteren Wechsler wie unten gezeigt montieren.

Kleiner

Stecker und

Kabel

301057B-WO

Der untere Wechsler ist nach dem Einbau nicht mit den
Druckerabdeckungen eben.

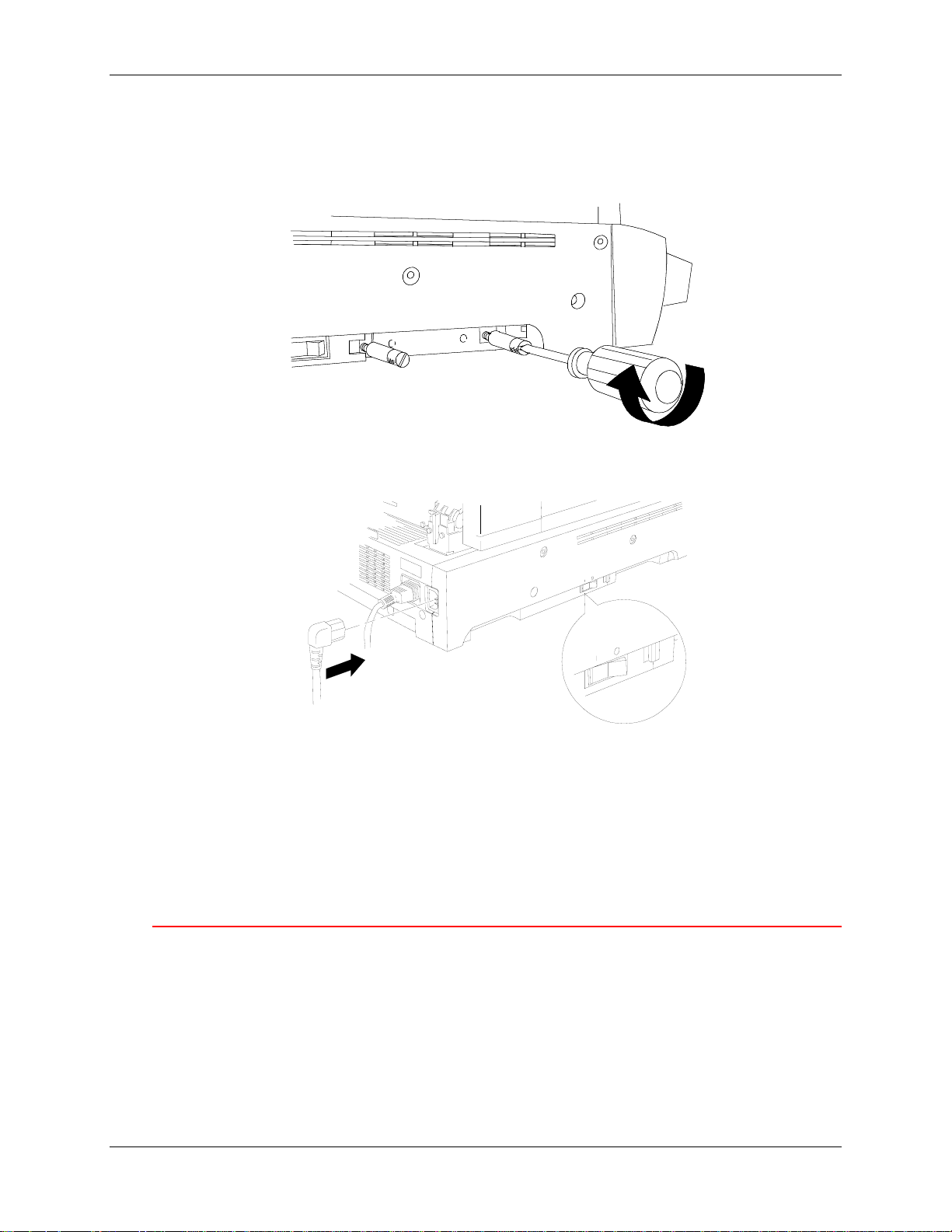

a. Die beiden Flügelschrauben aus dem Karton befestigen.

301058B-WO

0

Xerox DocuColor 2006 Kurzanleitung

1-33

1. Installieren der Xerox DocuColor 2006 Installieren des Duplex-Behälters

0

L

0

L

b. Den kleinen Stecker des unteren Wechslers an die kleine Buchse

unten an der linken Seite des Druckers anschließen.

301130A-

c. Die kleine Zugangsabdeckung wieder befestigen.

301060B-WO

11. Den oberen Wechsler montieren:

a. Den oberen Wechsler wie gezeigt in den Drucker einsetzen.

301061B-WO

0

1-34

Xerox DocuColor 2006 Kurzanleitung

Installieren des Duplex-Behälters 1. Installieren der Xerox DocuColor 2006

L

L

b. Den kleinen Stecker an der Rückseite des oberen Wechslers wie

unten gezeigt an die kleine Buchse in der Zugangsöffnung
anschließen.

301132A-WO

0

301062b

c. Den neuen Anschlussdeckel mit der Aussparung in der

Zugangsöffnung montieren und die Kabel durch die Aussparung im
Deckel führen.

301133A-WO

0

301063b

VORSICHT

Behutsam vorgehen, wenn Sie die kleinen Kabel am Stecker neu anordnen
müssen, um den Anschlussdeckel zu schließen.

Xerox DocuColor 2006 Kurzanleitung

1-35

1. Installieren der Xerox DocuColor 2006 Installieren des Duplex-Behälters

L

L

12. Das Ausgabefach wieder einsetzen.

301032B-WO

0

13. Das Netzkabel an den Drucker und die Steckdose anschließen.

Der nächste Schritt

Mit der Anleitung Einlegen von Papier im Papierbehälter fortfahren.

1-36

301071B-WO

0

Xerox DocuColor 2006 Kurzanleitung

Einlegen von Papier im Papierbehälter 1. Installieren der Xerox DocuColor 2006

L

L

Einlegen von Papier im Papierbehälter

Einzelheiten zu den Papierarten, die für die DocuColor 2006 geeignet sind,
finden Sie in der Liste empfohlener Materialien.

1. Den Papierbehälter an der Vorderseite des Druckers so weit wie
möglich aus dem Drucker herausziehen.

301128A-WO

0

Schritt 2 auslassen, wenn Sie die Papierbehälter der 2-Behälter-Zufuhr mit
Papier füllen. Es ist nicht nötig, die Metallplatte in Behälter 2 oder 3
herunterzudrücken.

2. Die Metallplatte im Behälter nach unten drücken, bis sie einrastet.

301066B-WO

0

Xerox DocuColor 2006 Kurzanleitung 1-37

1. Installieren der Xerox DocuColor 2006 Einlegen von Papier im Papierbehälter

L

L

3. Die waagrechten und senkrechten Papierführungen zusammendrücken
und aus der Mitte des Behälters so weit wie möglich nach außen ziehen.

301067B-WO

0

4. Wie im Bild die rechte Ecke des Papierstapels an die rechte Metallecke
und unter die Papiermarkierung an der vorderen rechten Ecke anlegen.

5. Darauf achten, dass der Papierstapel die Orientierungslinie MAX nicht
verdeckt.

301068B-WO

0

1-38 Xerox DocuColor 2006 Kurzanleitung

Einlegen von Papier im Papierbehälter 1. Installieren der Xerox DocuColor 2006

Um Papierstaus zu vermeiden, Papier nach Möglichkeit grundsätzlich mit
der Längsseite zur Behälterseite hin einlegen.

6. Die Papierführungen so einstellen, dass sie die Ecken des Papierstapels
leicht berühren.

Wenn die Führungen zu fest gegen den Papierstapel gedrückt werden, kann
es zu einem Papierstau kommen.

7. Sicherstellen, dass die senkrechte Papierführung mit der Markierung
des richtigen Papierformats auf dem Boden des Behälters
übereinstimmt.

Die automatische Papierformat-Erkennung funktioniert nicht, wenn sich die
senkrechte Papierführung an der falschen Position befindet.

8. Den Papierbehälter fest in den Drucker einschieben.

301065b

Xerox DocuColor 2006 Kurzanleitung 1-39

1. Installieren der Xerox DocuColor 2006 Einlegen von Papier im Papierbehälter

9. Wenn zusätzliche Papierbehälter in der DocuColor 2006 installiert sind,
diese Schritte wiederholen, bis alle Behälter mit dem gewünschten
Papiervorrat gefüllt sind.

Der nächste Schritt

Mit der Anleitung Installieren des Scanner-Ständers fortfahren.

1-40 Xerox DocuColor 2006 Kurzanleitung

Installieren des Scanner-Ständers 1. Installieren der Xerox DocuColor 2006

Installieren des Scanner-Ständers

Für diese Installation benötigen Si e einen Kreuzschlitz-Schraubenzieher.

1. Den Karton des Scanner-Ständer s öffnen .

2. Prüfen, ob folgende Teile darin enthalten sind.

3.

1.

5.

9.

2.

4.

6.

7.

10.

301012a

1. Rechtes Stützbein 6. Rückwand/Bodenplatte mit

Laufrollen

8.

2. Linkes Stützbein 7. Abstandstück

3. Rechtes Stützteil 8. 2 Halterungen

4. Linkes Stützteil 9. 2 Stützfüße

5. Tischplatte 10. 2 Puffer

6-mm-Inbusschlüssel (ohne Abb.)

32 Schrauben (ohne Abb.)

Inbusschrauben (ohne Abb.)

Xerox DocuColor 2006 Kurzanleitung 1-41

1. Installieren der Xerox DocuColor 2006 Installieren des Scanner-Ständers

3. Das linke und das rechte Stützbein wie unten gezeigt mit den 8
Schrauben an der Rückwand bzw. der Bodenplatte befestigen.

301143a

4. Das Abstandstück mit vier Schrauben zwischen den beiden Stützbeinen
montieren. Damit ist das Unterteil fertig.

301151a

5. Das Unterteil umdrehen.

6. Die zwei Stabilisierungsfüße wie gezeigt mit vier Schrauben befestigen.

301130a

1-42 Xerox DocuColor 2006 Kurzanleitung

Installieren des Scanner-Ständers 1. Installieren der Xerox DocuColor 2006

7. Die Tischplatte mit der Oberseite nach unten auf den Boden legen.
a. Das linke und das rechte Stützteil auf die Tischplatte stellen und sie

mit den 2 Schrauben befestigen. Das ist das Oberteil.

301202

b. Die Stützteile mit 4 Schrauben an der Tischplatte anschrauben.
c. Die beiden Halterungen wie unten abgebildet montieren.

301137

Xerox DocuColor 2006 Kurzanleitung 1-43

1. Installieren der Xerox DocuColor 2006 Installieren des Scanner-Ständers

8. Das Oberteil umdrehen und so weit wie möglich in die Stützbeine des
Unterteils schieben.

301140a

9. Die 2 Teile mit den 8 Inbusschrauben und dem Inbusschlüssel
aneinander befestigen.

301139a

1-44 Xerox DocuColor 2006 Kurzanleitung

Installieren des Scanner-Ständers 1. Installieren der Xerox DocuColor 2006

10. Die beiden Puffer in die hinteren Schlitze der Bodenplatte stecken.

301141a

11. Den Scanner-Tisch wie abgebildet um den Drucker schieben.

301247a

Xerox DocuColor 2006 Kurzanleitung 1-45

1. Installieren der Xerox DocuColor 2006 Installieren des Scanner-Ständers

Der nächste Schritt

Mit der Anleitung Installieren des Scanners fortfahren.

1-46 Xerox DocuColor 2006 Kurzanleitung

Installieren des Scanners 1. Installieren der Xerox DocuColor 2006

Installieren des Scanners

1. Öffnen Sie den Scanner-Karton öffnen.

2. Prüfen, dass folgende Teile im Karton enthalten sind.

● Scanner

● Netzkabel

● Druckerschnittstellenkabel

● Stromversorgungskabel

3. Das Plastik vom oberen Teil des Scanners entfernen. Die Folie an der
Kartonseite herab und vom Scanner weg ziehen.

4. Für folgenden Schritt sind zwei Personen nötig (siehe Bild). Von
entgegengesetzten Seiten mit beiden Händen unter das Plastik und den
Scanner greifen.

301049a

5. Den Scanner aus dem Karton heben und auf den Scanner-Ständer
legen.

Xerox DocuColor 2006 Kurzanleitung 1-47

1. Installieren der Xerox DocuColor 2006 Installieren des Scanners

6. Darauf achten, die vorderen Scannerfüße in die runden Vertiefungen an
der Vorderseite des Scanner-Ständers einzupassen.

301045a

7. Die unten abgebildete Schraube anziehen, um den Scanner sicher auf
dem Ständer zu befestigen.

301046a

1-48 Xerox DocuColor 2006 Kurzanleitung

Installieren des Scanners 1. Installieren der Xerox DocuColor 2006

8. Die 3 Schrauben auf der rechten Seite des Scanners lösen.

301132a

Diese Schrauben an einem sicheren Ort aufbewahren oder an die Rückseite
des Scanner-Ständers kleben. Diese Schrauben dienen zur Befestigung des
Scanner-Antriebs und werden beim Transport des Scanners benötigt.

9. Die Scannerkabel folgendermaßen anschließen:
a. Ein Ende des Schnittstellenkabels an der Rückseite des Scanners

und das andere Ende an der linken Seite des Druckers
anschließen.

301131a

Xerox DocuColor 2006 Kurzanleitung 1-49

1. Installieren der Xerox DocuColor 2006 Installieren des Scanners

b. Das Stromversorgungskabel wie abgebildet am Drucker und am

Scanner anschließen.

301228a

c. Das Netzkabel des Scanners an der Steckdose und an der

Rückseite des Scanners anschließen.

301080

Der nächste Schritt

Mit der Anleitung Ins tallieren des Vorlag eneinzugs fortfahren.

1-50 Xerox DocuColor 2006 Kurzanleitung

Installieren des Vorlageneinzugs 1. Installieren der Xerox DocuColor 2006

Installieren des Vorlageneinzugs

Der Vorlageneinzug erlaubt Ihnen, Kopien von Vorlagenstapeln anzufertigen.
Bis zu 30 Vorlagen mit einem Papiergewicht von 75 g/m² können in den
Vorlageneinzug gelegt werden.

ACHTUNG

Der Vorlageneinzug hat ein Gewicht von 11 kg. Gehen Sie daher besonders
vorsichtig mit ihm um.

1. Prüfen, ob folgende Teile enthalten sind:

● Einzug

● Ausgabefach

● Zwei Drehknöpfe

2. Sicherstellen, dass das Gerät nicht am Stromnetz angeschlossen und
dass der Scanner ausgeschaltet ist.

301125a

3. Die Vorlagenglasabdeckung hochklappen.

030

1220A-WOL

Xerox DocuColor 2006 Kurzanleitung 1-51

1. Installieren der Xerox DocuColor 2006 Installieren des Vorlageneinzugs

4. Die Abdeckung mit beiden Händen senkrecht nach oben abziehen.
Diese Abdeckung kann beiseite gelegt werden.

301222a

5. Mit einem Schraubenzieher auch die zwei kleinen Abdeckungen lösen
(siehe unten). Die Schrauben und die Abdeckungen beiseite legen.

030

1223A

-WOL

1-52 Xerox DocuColor 2006 Kurzanleitung

Installieren des Vorlageneinzugs 1. Installieren der Xerox DocuColor 2006

6. Zum Installieren des Vorlageneinzugs folgende Schritte durchführen:

ACHTUNG

Der Vorlageneinzug hat ein Gewicht von 11 kg. Gehen Sie daher besonders
vorsichtig mit ihm um.

a. Die Schutzverpackung von der Vorderkante des Vorlageneinzugs

emtfernen.

0

3301227A

-W O L

b. Die Scharniere des Vorlageneinzugs an den entsprechenden

Vertiefungen an der Rückseite des Scanners ansetzen.

0

30122 9A-WOL

Xerox DocuColor 2006 Kurzanleitung 1-53

1. Installieren der Xerox DocuColor 2006 Installieren des Vorlageneinzugs

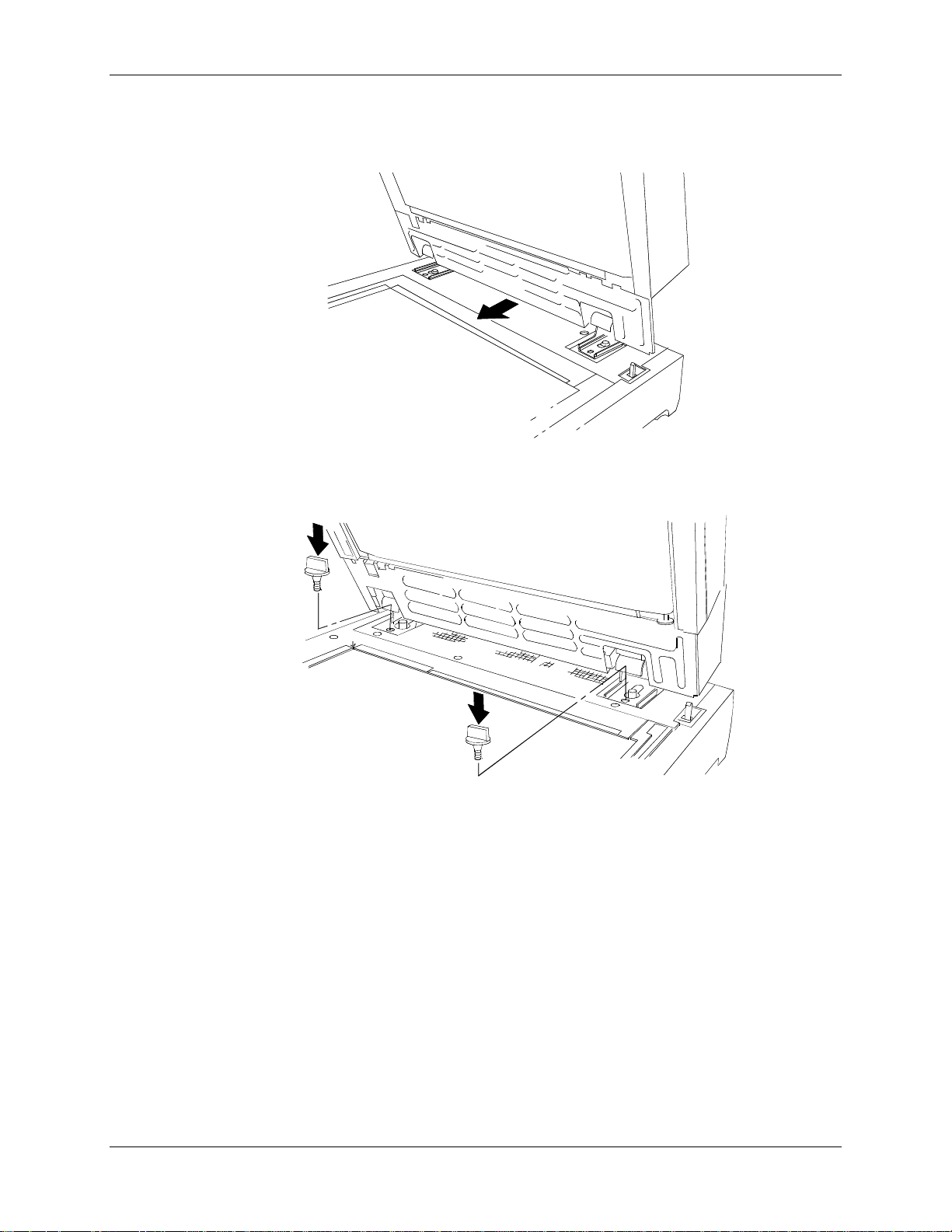

c. Den Vorlageneinzug mit beiden Händen auf die Vorderseite des

Scanners zu schieben, um den Einzug sicher zu befestigen.

0301230A-

WOL

d. Die zwei Drehknöpfe montieren und festdrehen.

0301230a

-W O L

1-54 Xerox DocuColor 2006 Kurzanleitung

Installieren des Vorlageneinzugs 1. Installieren der Xerox DocuColor 2006

7. Das Kabel an der Rückseite des Scanners anschließen und die beiden
Schrauben anziehen.

0

301249A-WOL

8. Das Ausgabefach installieren.

301250a

0301250A

-W O L

9. Das Stromkabel anschließen und den Scanner einschalten.

301085a

Xerox DocuColor 2006 Kurzanleitung 1-55

1. Installieren der Xerox DocuColor 2006 Installieren des Vorlageneinzugs

Der nächste Schritt

Mit der Anleitung Drucken einer Testseite fortfahren.

1-56 Xerox DocuColor 2006 Kurzanleitung

Installieren des Sorter/Staplers 1. Installieren der Xerox DocuColor 2006

Installieren des Sorter/Staplers

Der Sorter/Stapler ist ein optionales Zubehör für die Xerox DocuColor 2006.
Es wird an der linken Seite des Druckers montiert und besteht aus 10
Sorterfächern und einem Großraumfach. Der Sorter/Stapler kann vom Xerox
Kundendienst oder vom Benutzer selbst installiert werden.

Die Funktionen des Sorter/Staplers stehen nur für Kopieraufträge, nicht
jedoch für Druckaufträge zur Verfügung.

1. Darauf achten, dass auf der linken Seite des Druckers ausreic h end Platz
für den Sorter/Stapler vorhanden ist. Der Sorter/Stapler hat folgende
Abmessungen:

Breite 437 mm (17,2 Zoll)
Höhe 710 mm (28 Zoll)
Tiefe 484 mm (19,1 Zoll)

Zusätzlich müssen etwa 350 mm (14 Zoll) auf der linken Seite des
Sorter/Staplers frei bleiben, um ggf. die Beseitigung von Staus zu
ermöglichen.

Xerox DocuColor 2006 Kurzanleitung 1-57

1. Installieren der Xerox DocuColor 2006 Installieren des Sorter/Staplers

2. Vor der Montage der Einheit deren Komponenten prüfen.

1

4

5

2

3

1 Sorterfächer
2 Großraumfach
3 Verbindungsplatte
4 Staubeseitigungsabdeckung
5 Verbindungskabel

1-58 Xerox DocuColor 2006 Kurzanleitung

Installieren des Sorter/Staplers 1. Installieren der Xerox DocuColor 2006

Auspacken des Sorter/Staplers

Vor der Durchführung des folgenden Verfahrens sämtliche Schritte

aufmerksam durchlesen.

1. Die Verpackung öffnen und das Installationsposter entnehmen.

2. Die Plastiktasche mit der neuen Verbindungsabdeckung entnehmen.

Xerox DocuColor 2006 Kurzanleitung 1-59

1. Installieren der Xerox DocuColor 2006 Installieren des Sorter/Staplers

3. Die Verpackungselemen te aus de m Kar ton entnehmen. Sämtliches
Plastik von den Rädern des Sorter/Staplers entfernen.

4. Den Karton vorsichtig auf die Seite kippen, sodass der Sorter/Stapler auf
den Rädern steht.

1-60 Xerox DocuColor 2006 Kurzanleitung

Installieren des Sorter/Staplers 1. Installieren der Xerox DocuColor 2006

ACHTUNG

Beim Rollen eines frei stehenden Sorter/Staplers die Einheit an der
Innenseite fassen und nicht an den Sorterfächern. Keinesfalls die
Verbindungsplatte nach unten drücken, da die Einheit dadurch kippen kann.

5. Den Sorter/Stapler vorsichtig aus der Verpackung heraus rollen.

6. Die Plastikfolie vom Sorter/Stapler abziehen.

Xerox DocuColor 2006 Kurzanleitung 1-61

1. Installieren der Xerox DocuColor 2006 Installieren des Sorter/Staplers

7. Das Klebeband und den Pappaufsatz von der Innenseite des
Sorter/Staplers bei der Staubeseitigungsabdeckung entfernen.

0303006A -WOL

8. Den Pappaufsatz an der Oberseite des Sorter/Staplers und von den
Sorterfächern entfernen. Das Sicherungsband um das Großraumfach
abziehen und sämtliche weiteren Pappaufsätze und alles Klebeband
vom Sorter/Stapler entfernen.

1-62 Xerox DocuColor 2006 Kurzanleitung

Installieren des Sorter/Staplers 1. Installieren der Xerox DocuColor 2006

9. Die Abdeckung öffnen und sämtliches darin enthaltene
Verpackungsmaterial entfernen.

ACHTUNG

Den Kabelhalter an der Metallwalze unterhalb der
Staubeseitigungsabdeckung NICHT entfernen, da dieser zur Sicherung
eines Sensordrahts dient (s. Abb.).

10. Das Klebeband entfernen, mit dem das Verbindungskabel gesichert
wurde. Das Kabel zum Schutz des Steckers aufgewickelt lassen.

11. Darauf achten, dass sämtliches Klebeband vom Sorter/Stapler entfernt
wird.

Xerox DocuColor 2006 Kurzanleitung 1-63

1. Installieren der Xerox DocuColor 2006 Installieren des Sorter/Staplers

Anschließen des Sorter/Staplers

Vor der Durchführung des folgenden Verfahrens sämtliche Schritte
aufmerksam durchlesen.

ACHTUNG

Vor der Installation des Sorter/Staplers unbedingt darauf achten, dass
Drucker und Scanner ausgeschaltet sind.

1. Das Gerät ausschalten.

2. Das Ausgabefach vom Gerät entfernen.

3. Am Sorter/Stapler die Verbindungsplatte herausziehen.

ACHTUNG

Keinesfalls die Verbindung splatte nach unten drücken, da die Einheit
dadurch kippen kann.

1-64 Xerox DocuColor 2006 Kurzanleitung

Installieren des Sorter/Staplers 1. Installieren der Xerox DocuColor 2006

4. Einen der folgenden Schritte dur ch führ en :

• Verfügt die DocuColor 2006 nicht über den optionalen

Duplexbehälter, die vertikale Kante der Abstandsplatte auf der
rechten Seite, in der Nähe der vertikalen Kante der
Verbindungsplatte positionieren. Es sollte kein Symbol im
rechteckigen Ausschnitt auf der Abstandsplatte zu sehen sein. Mit
Schritt 5 fortfahren.

• Verfügt die DocuColor 2006 dagegen üb er den optional en

Duplexbehälter, die Abstandsplatte mithilfe der zwei
Flügelschrauben entfernen. Die Platte mit der vertikalen Kante auf
der linken Seite positionieren, sodass die Flügelschrauben mit den
Löchern in der Grundplatte der Erweiterung ausgerichtet sind.
Darauf achten, dass in dem rechteckigen Ausschnitt der
Abstandsplatte das Symbol für den Duplexbehälter sichtbar ist. Die
Flügelschrauben fest anziehen.

Xerox DocuColor 2006 Kurzanleitung 1-65

1. Installieren der Xerox DocuColor 2006 Installieren des Sorter/Staplers

5. Den Sorter/Stapler an die linke Seite der DocuColor 2006
heranschieben, sodass die Flügelschrauben der Verbindungsplatte mit
den Löchern in der linken Abdeckung des Druckers ausgerichtet sind.
Die oberen horizontalen Ränder der Ausrichtplatte sollten problemlos
unterhalb des Staubeseitigungsbereichs 5 eingefügt werden können.

6. Die beiden Flügelschrauben fest anziehen.

1-66 Xerox DocuColor 2006 Kurzanleitung

Installieren des Sorter/Staplers 1. Installieren der Xerox DocuColor 2006

7. Die Anschlussabdeckung unterhalb des Netzanschlusses an der linken
Seite des Druckers entfernen.

8. Die Plastikfolie von Verbindungskabel und -stecker des Sorter/Staplers
entfernen.

9. Das Verbindungskabel in den Anschluss einstecken.

Xerox DocuColor 2006 Kurzanleitung 1-67

1. Installieren der Xerox DocuColor 2006 Installieren des Sorter/Staplers

ACHTUNG

Beim Schließen der Anschlussabdeckung darauf achten, dass keine Drähte
des Verbindungskabels abgeklemmt oder durchtrennt werden.

10. Die neue Anschlussabdeckung aus der Verpackung nehmen. Das
Verbindungskabel in die Position der Aussparung an der linken Seite der
Abdeckung halten. Dann den unteren Rand der neuen Abdeckung
einsetzen und die Abdeckung schließen.

1-68 Xerox DocuColor 2006 Kurzanleitung

Installieren des Sorter/Staplers 1. Installieren der Xerox DocuColor 2006

11. Den Sorter/Stapler nach rechts an das Gerät heranschieben.

Xerox DocuColor 2006 Kurzanleitung 1-69

1. Installieren der Xerox DocuColor 2006 Installieren des Sorter/Staplers

Der nächste Schritt

Mit der Anleitung Drucken einer Testseite fortfahren.

1-70 Xerox DocuColor 2006 Kurzanleitung

Drucken einer Testseite 1. Installieren der Xerox DocuColor 2006

L

0

Einschalten der Geräte

1. Am EIN/AUS-Schalter des Druckers auf I drücken.

301072A-WO

2. Am EIN/AUS-Schalter auf der linken Seite des Scanners auf I drücken.

0301232a

0

301232A-WOL

Die DocuColor 2006 führt eine Registrierungsinstallation durch und kurz
darauf weisen auf dem Bedienfeld des Druckers und des Scanners
Meldungen darauf hin, dass der Scanner bereit ist.

Xerox DocuColor 2006 Kurzanleitung 1-71

1. Installieren der Xerox DocuColor 2006 Drucken einer Testseite

Ausschalten der Geräte

1. Prüfen, ob an beiden Bedienfeldern die Meldung BEREIT angezeigt
wird.

Das Gerät nicht ausschalten, wenn eine andere Meldung angezeigt wird.
Möglicherweise liegt ein Problem vor oder empfängt die DocuColor 2006 im
Netzwerkbetrieb gerade Daten.

2. Nur am EIN/AUS-Schalter des Scanners auf 0 drücken.

301086

Es ist nicht nötig, den Drucker auszuschalten, da der Drucker seine
Betriebsspannung vom Scanner bezieht.

1-72 Xerox DocuColor 2006 Kurzanleitung

Drucken einer Testseite 1. Installieren der Xerox DocuColor 2006

Drucken einer Testseite über das Druckerbedienfeld

Eine Testseite drucken, um das einwandfreie Funktionieren des Druckers
sicherzustellen. Dazu wird keine Vorlage benötigt. Die Testseite kann vom
Bedienfeld des Druckers aus generiert werden.

Einen Kurzüberblick über das unbeschriftete Bedienfeld des Druckers finden
Sie in Kapitel 3, „Die DocuColor 2006 kennen lernen“.

1010
0101
0010

Pfeil-nach-oben-Taste

Element/Eingabe

Menütaste

C/

1. Prüfen, ob am Bedienfeld des Druckers BEREIT angezeigt wird.

2. Am Drucker mehrmals die Taste Menü drücken, bis an der

Bedienfeldanzeige DRUCKE SEITEN AUS LISTE angezeigt wird.

3. Die Taste Element/Eingabe drücken.

Am Bedienfeld wird DRUCKKONFIGURATION angezeigt.

4. Die Pfeil-nach-oben-Taste drücken, bis DRUCK TESTSEITE angezeigt
wird.

5. Die Taste Element/Eingabe drücken.

Es wird BEARBEITE JOB VON FACH 1 angezeigt.
Kurz danach wird die Testseite im Ausgabefach an der Oberseite des
Druckers ausgegeben.

Xerox DocuColor 2006 Kurzanleitung 1-73

1. Installieren der Xerox DocuColor 2006 Drucken einer Testseite

Erstellen einer Testkopie mit dem Scanner

Einen Kurzüberblick über das Scanner-Bedienfeld finden Sie unter Die

DocuColor 2006 kennen lernen.

Kopieren

1. Prüfen, ob in der Anzeige des Druckerbedienfelds BEREIT angezeigt
wird.

2. Die Scanner-Abdeckung hochklappen und eine Vorlage auf das
Vorlagenglas legen.

3. Am Bedienfeld des Scanners die Taste Kopieren drücken, um in den

Kopiermodus umzuschalten.

4. Am Bedienfeld des Scanners die Taste Start drücken.

Kurz danach wird die Kopie im Ausgabefach an der Oberseite des
Druckers ausgegeben.

5. Die Vorlage vom Vorlagenglas nehmen.

Der nächste Schritt

Einen der folgenden Schritte durchführen:

● Falls Sie den Druckerspeicher erweitern möchten, dann mit der

Anleitung Erweitern des Druckerspeichers fortfahren.

● Falls Sie den Scanner-Speicher erweitern möchten, dann mit der

Anleitung Erweitern des Scanner-Speichers fortfahren.

● Wenn Sie keinen Speicher erweitern möchten, dann mit der Anleitung

Die DocuColor 2006 kennen lernen fortfahren.

1-74 Xerox DocuColor 2006 Kurzanleitung

Erweitern des Druckerspeichers 1. Installieren der Xerox DocuColor 2006

L

Erweitern des Druckerspeichers

Für die folgenden Schritte benötigen Sie einen Kreuzschlitz-Schraubenzieher.

VORSICHT

● Die Speicherkarte vor statischer Elektrizität schützen, indem Sie sie bis
zu ihrem Einbau in der Antistatik-Hülle aufbewahren.

● Die Karte nur an der Oberseite oder an den Seitenkanten berühren. Auf
keinen Fall die Kartenkomponenten oder die Anschlusskante mit den
Goldkontakten berühren.

● Die Karte von magnetischen Geräten wie PC-Monitoren fernhalten.

● Die Karte vor direkter Sonneneinstrahlung, hohen Temperaturen und

Feuchtigkeit schützen.

1. Den Drucker und den Scanner ausschalten.

301073A-WO

0

301186

2. Die drei Schrauben an der oberen Verkleidung auf der rechten Seite

des Druckers lösen.

301083

Xerox DocuColor 2006 Kurzanleitung 1-75

1. Installieren der Xerox DocuColor 2006 Erweitern des Druckerspeichers

3. Die Verkleidung entfernen, indem Sie sie ein wenig nach links schieben
und nach oben abheben. Die Speicherkarten-Steckplätze befinden sich
hinter der Verkleidung.

301210 301211

● Der obere Steckplatz enthält bereits eine 64-MB-Speicherkarte.

● Der untere Steckplatz ist frei.

4. Wenn Sie die 64-MB-Speicherkarte durch eine oder zwei Speicherkarten
ersetzen möchten, dann mit Schritt 6 fortfahren. Wollen Sie der bereits
vorhandenen 64-MB-Speicherkarte eine weitere hinzufügen, dann bitte
Schritt 5 durchführen.

5. Die zusätzliche Speicherkarte aus ihrer Antistatik-Hülle nehmen.

301214

a. Die Karte unter der schon vorhandenen 64-MB-Speicherkarte in

den unteren Steckplatz schieben.

b. Die Karte mit den Daumen in den Steckplatz drücken, bis sie

einrastet.

301233a

0301063A

-W O L

c. Mit Schritt 7 fortfahren.

1-76 Xerox DocuColor 2006 Kurzanleitung

Erweitern des Druckerspeichers 1. Installieren der Xerox DocuColor 2006

6. Die 64-MB-Speicherkarte wie folgt ersetzen:

a. Um die 64-MB-Speicherkarte zu entfernen, mit den Daumen gegen

die beiden Klammern an den Seiten des Steckplatzes drücken.

b. Sind die Klammern nach hinten gedrückt, können Sie die 64-MB-

Karte herausnehmen.

301212

c. Die neue Speicherkarte aus der Antistatik-Hülle nehmen.

d. Die 64-MB-Speicherkarte in die Antistatik-Hülle legen.

e. Die neue Speicherkarte in den oberen Steckplatz schieben.

f. Die Karte mit den Daumen in den Steckplatz drücken, bis es klickt.

301213a

g. Wenn Sie eine zweite Karte installieren möchten, dann diese in den

unteren Steckplatz schieben und sie hineindrücken.

301214a

Xerox DocuColor 2006 Kurzanleitung 1-77

1. Installieren der Xerox DocuColor 2006 Erweitern des Druckerspeichers

7. Die Druckerverkleidung an der linken Seite des Druckers wie unten
gezeigt wieder einsetzen.

301215a

8. Die Verkleidung zudrücken und nach links schieben.

301216

9. Die Seitenverkleidung wieder mit den 3 Schrauben befestigen.

301070

1-78 Xerox DocuColor 2006 Kurzanleitung

Erweitern des Druckerspeichers 1. Installieren der Xerox DocuColor 2006

L

10. Den Drucker und den Scanner einschalten.

301072A-WO

0

0301132a

11. Kurz darauf wird am Bedienfeld BEREIT angezeigt.

Xerox DocuColor 2006 Kurzanleitung 1-79

1. Installieren der Xerox DocuColor 2006 Erweitern des Druckerspeichers

Der nächste Schritt

Einen der folgenden Schritte durchführen.

● Falls Sie den Scanner-Speicher erweitern möchten, dann mit der

Anleitung Erweitern des Scanner-Speichers fortfahren.

● Falls Sie keinen zusätzlichen Speicher installieren möchten, mit Die

Xerox DocuColor 2006 kennenlernen fortfahren.

1-80 Xerox DocuColor 2006 Kurzanleitung

Erweitern des Scanner-Speichers 1. Installieren der Xerox DocuColor 2006

Erweitern des Scanner-Speichers

Die Speichererweiterungskarte des Scanners ermöglicht zweiseitiges
Kopieren.

Für diese Installation benötigen Sie einen Flachkopf-Schraubenzieher.

VORSICHT

● Die Speicherkarte vor statischer Elektrizität schützen, indem Sie sie bis
zu ihrem Einbau in der Antistatik-Hülle aufbewahren.

● Die Karte nur an der Oberseite oder an den Seitenkanten berühren. Auf
keinen Fall die Kartenkomponenten oder die Anschlusskante mit den
Goldkontakten berühren.

● Die Karte von magnetischen Geräten wie PC-Monitoren fernhalten.

● Die Karte vor direkter Sonneneinstrahlung, hohen Temperaturen und

Feuchtigkeit schützen.

1. Den Scanner ausschalten.

301125

2. Die Zugangsabdeckung an der linken Seite des Scanners ausfindig
machen.

301219a

Xerox DocuColor 2006 Kurzanleitung 1-81

1. Installieren der Xerox DocuColor 2006 Erweitern des Scanner-Speichers

3. Die Zugangsabdeckung entfernen, indem Sie die Lasche nach rechts
ziehen.

301206

4. Die Speicherkarte aus der Antistatik-Hülle nehmen.

301207

5. Die Karte an den Führungsschienen in der Zugangseinfassung ansetzen
und so weit wie möglich in das Gerät drücken.

0

301208A

-W O L

301208

1-82 Xerox DocuColor 2006 Kurzanleitung

Erweitern des Scanner-Speichers 1. Installieren der Xerox DocuColor 2006

6. Die Schrauben am Ende der Speicherkarte in die Bohrungen an der
Rückseite des Druckers stecken.

7. Die Schrauben mit einem Schraubenzieher anziehen.

301209

8. Die Zugangsabdeckung wieder montieren und das Gerät einschalten.

301085

9. Kurz darauf wird am Bedienfeld BEREIT angezeigt.

Der nächste Schritt

Mit Die Xerox DocuColor 2006 kennen lernen fortfahren.

Xerox DocuColor 2006 Kurzanleitung 1-83

1. Installieren der Xerox DocuColor 2006 Erweitern des Scanner-Speichers

1-84 Xerox DocuColor 2006 Kurzanleitung

2

Die Xerox DocuColor 2006 kenn en lernen

4

3

2

1

Drucker — Frontansicht

5

10

6

301074B-WOL

0

7

8

9

1. Papierbehälter 1 – Druckmaterial hier einlegen.

2. Duplexbehälter – Zum doppelseitigen Drucken.

3. Vorderabdeckung – die Vorderabdeckung zum Austausch des Toners
und der CopyBox öffnen.

4. Bedienfeld – Um auf die Drucker-Menüs zuzugreifen und Meldungen
anzuzeigen.

5. Oberes Ausgabefach – Ausgabe der gedruckten Seiten.

6. Papier-Stopper – Den Papier-Stopper anheben, damit
überdimensionierte Ausdr ucke ni cht herunterfallen. Der Papier-Stopper
kann auf ein Format bis zu 17 x 11 Zoll (B4) eingestellt werden.

7. Obere rechte Abdeckung – Abdeckung entfernen, um zusätzlichen
Speicher einzubauen.

8. Zusatzzufuhr – In dieses Fach können Folien, Briefumschläge,
Postkarten und anderes Druckmaterial eingelegt werden.

9. Manueller Einschub – Hier können Papierstaus behoben werden.

10. Manueller Einzug – Diese Abdeckung öffnen, um einen Papierstau zu
beseitigen.

Xerox DocuColor 2006 Kurzanleitung 2-1

2. Installieren der Xerox DocuColor 2006 Die Xerox DocuColor 2006 kennenlernen

L

FSG

I

12

11

Drucker — Rückansicht

11. Scanner-Netzbuchse – Hier wird das Netzkabel für den Scanner
eingesteckt.

12. Scanner-Schnittstellenanschluss – Hier kann eine Ver bi n dung mi ttel s
Schnittstellenkabel zum Scanner hergestellt werden.

16

15

301075B-WO

T

P

13

14

13. Linke obere Abdeckung (Bereich 4) – Diese Abdeckung öffnen, um
einen Papierstau zu beseitigen.

14. Seitliches Drucker-Ausgabefach – Bedruckte Blätter werden in dieses
Fach ausgegeben.

15. Drucker-Netzschalter – Hier wird der Drucker ein- und ausgeschaltet.

16. Drucker-Netzbuchse – Hier wird das Netzkabel eingesteckt.

2-2 Xerox DocuColor 2006 Kurzanleitung

Die Xerox DocuColor 2006 kennenlernen 2. Installieren der Xerox DocuColor 2006

L

0

19

20

18

Drucker — Innenansicht

17. Rundmagazin-Fach – die vier Tonerpatronen werden alle gleichzeitig in
dieses Fach eingesetzt.

18. Fixieranlage-Staubeseitigungsbereich – Hier wird der Toner durch
Hitze auf dem Papier fixiert.

17

21

22

23

301076B-WO

19. Drehgriff – zum Lösen des Rundmagazins, um die Tonerpatronen zu
entfernen und auszuwechseln.

20. Hebel B – Mit diesem Hebel wird die CopyBox in ihrer Position
gesichert.

21. CopyBox – zum Aufbringen von Druckbildern auf das Druckmaterial

22. Knopf – mit diesem Knopf kann das Rundmagazin manuell gedreht
werden, um Zugriff auf die Tonerpatrone zu bekommen.

23. Hebel A – Hier kann auf die CopyBox zugegriffen werden.

Xerox DocuColor 2006 Kurzanleitung 2-3

2. Installieren der Xerox DocuColor 2006 Die Xerox DocuColor 2006 kennenlernen

9

101 0
010 1
001 0

8

7

Drucker — Bedienfeld

1. Anzeige – Hier werden Systemstatus, Menüoptionen, Fehlermeldungen
und Fehlercodes angezeigt.

1

2

3

6

5

4

C/

301150a

2. Pfeiltasten – mit ihnen kann durch aufgelistete Optionen in einem Menü
geblättert werden.

3. Menütasten – mit ihnen kann durch die Druckermenüs geblättert
werden.

4. Onlinetaste – Mit dieser Taste wird das System zwischen Online und
Offline hin- und hergeschaltet.

5. Abbruchtaste – mit dieser Taste wird ein Vorgang abgebrochen und in
den Modus BEREIT zurückgeschaltet.

6. Eingabetaste – mit dieser Taste wird eine Option im Bedienfeld
ausgewählt.

7. Fehler-LED – Leuchtet, wenn ein Fehler aufgetreten ist.

8. Verarbeiten-LED – Blinkt beim Verarbeiten eines Druckauftrags.

9. Online-LED – Leuchtet, wenn der Drucker online ist.

2-4 Xerox DocuColor 2006 Kurzanleitung

Die Xerox DocuColor 2006 kennenlernen 2. Installieren der Xerox DocuColor 2006

3

1

6

4

301146a

5

2

301129a

Komponenten des Scanners und des Vorlageneinzugs

Bei dem Vorlageneinzug handelt es sich um ein optionales Zubehör. Seine
Komponenten sind unter den Nummern 3 bis 6 dargestellt und beschrieben.

1. Scanner-Bedienfeld – Über das Bedienfeld kann auf die Funktionen
und Optionen der Xerox DocuColor 2006 zugegriffen werden.

2. Steckplätze für Speichererweiterungen – bei Anw ende n der Opti on
doppelseitiges Drucken.

3. Vorlageneinzug – hier die Vorlagen zum Scannen einlegen.

4. Vorlagenausgabeführung – hier werden die Vorlagen nach dem
Scannen ausgegeben.

5. Vorlagenglasabdeckung – unter dieser Abdeckung befindet sich das
Vorlagenglas.

6. Obere Abdeckung – hier kann auf die Rollen des Vorlageneinzugs
zugegriffen und ein Papierstau beseitigt werden.

Xerox DocuColor 2006 Kurzanleitung 2-5

2. Installieren der Xerox DocuColor 2006 Die Xerox DocuColor 2006 kennenlernen

7

8

9

0301221A-WOL

7. Vorlagenglasabdeckung ohne Vorlageneinzug – diese Abdeckung
zum Erreichen des Vorlageng lases heb en.

8. Ausrichtecke – die obere rechte Ecke des Originals hier anlegen.

9. Vorlagenglas – auf diese Glasfläche wird das Original zum Scannen
gelegt.

2-6 Xerox DocuColor 2006 Kurzanleitung
