XEROX
DOCUCOLOR 12
-TULOSTIN
JÄRJESTELMÄNVALVOJAN
KÄSIKIRJA
©
1999, 2000, 2001 Xerox Corporation. Kaikki oikeudet pidätetään.
Tekijänoikeussuoja kattaa kaiken suojan kohteena olevan aineiston
ja asiat, joihin tekijänoikeutta tai jotakin sen lähioikeutta nykyisen tai
myöhemmän lain mukaan voidaan soveltaa, mukaan lukien
rajoituksetta tietokoneohjelmien perusteella luodun aineiston, joka
tulostuu näytölle, kuten tyylit, mallit, kuvakkeet, näyttökuvat,
ulkonäkö jne.
®
Xerox
, The Document Company, X®-logo ja kaikki tässä
julkaisussa mainitut Xeroxin tuotenimet ja tuotenumerot ovat Xerox
Corporationin rekisteröityjä tavaramerkkejä. Muiden tuotteiden ja
yritysten nimet voivat olla omistajiensa tavaramerkkejä, ja ne
tunnustetaan täten sellaisiksi.
®
DocuColor 12: lla tuotetut PANTONE
*-värit ovat nelivärisiä
simulaatioita eivätkä välttämättä vastaa PANTONE-väristandardeja.
Oikea väri voidaan tarkistaa ajan tasalla olevasta PANTONEvärioppaasta.
Tällä laitteella voidaan tuottaa PANTONE-värisimulointia ainoastaan
Pantonen lisensoimien tietokoneohjelmien avulla. Luettelon
valtuutetuista lisenssinhaltijoista voi pyytää Pantone Inc:sta.
*Väristandardeja koskeva Pantone Inc:n tavaramerkki.
©Pantone Inc. 1988.
Tähän julkaisuun tehdään ajoittain muutoksia ja tekniset päivitykset
sisällytetään seuraavaan painokseen.
Painettu Isossa-Britanniassa.
Turvallisuusasiaa ................................................................................V
Sähköturvallisuus .................................................................................... V
Laserturvallisuus .................................................................................... VII
Huoltoturvallisuus ................................................................................. VIII
Käyttöturvallisuus ................................................................................... IX
Otsoniturvallisuus .................................................................................... X
Pienjänniteturvallisuushyväksyntä .......................................................... XI
Hyväksynnät ja vaatimustenmukaisuus ...........................................XI
Vaatimustenmukaisuus ......................................................................... XII
Energiansäästö ..................................................................................... XIII
1
2
3
Tästä käsikirjasta .............................................................................. 1-1
Käsikirjan esitystavasta ........................................................................ 1-2
Mittarit, kulutustarvikkeet ................................................................ 2-1
Siirtyminen jäjestelmänvalvontatilaan ..................... 2-2
Mittarit ................................................................................................... 2-2
Kulutustarvikkeiden tila ......................................................................... 2-4

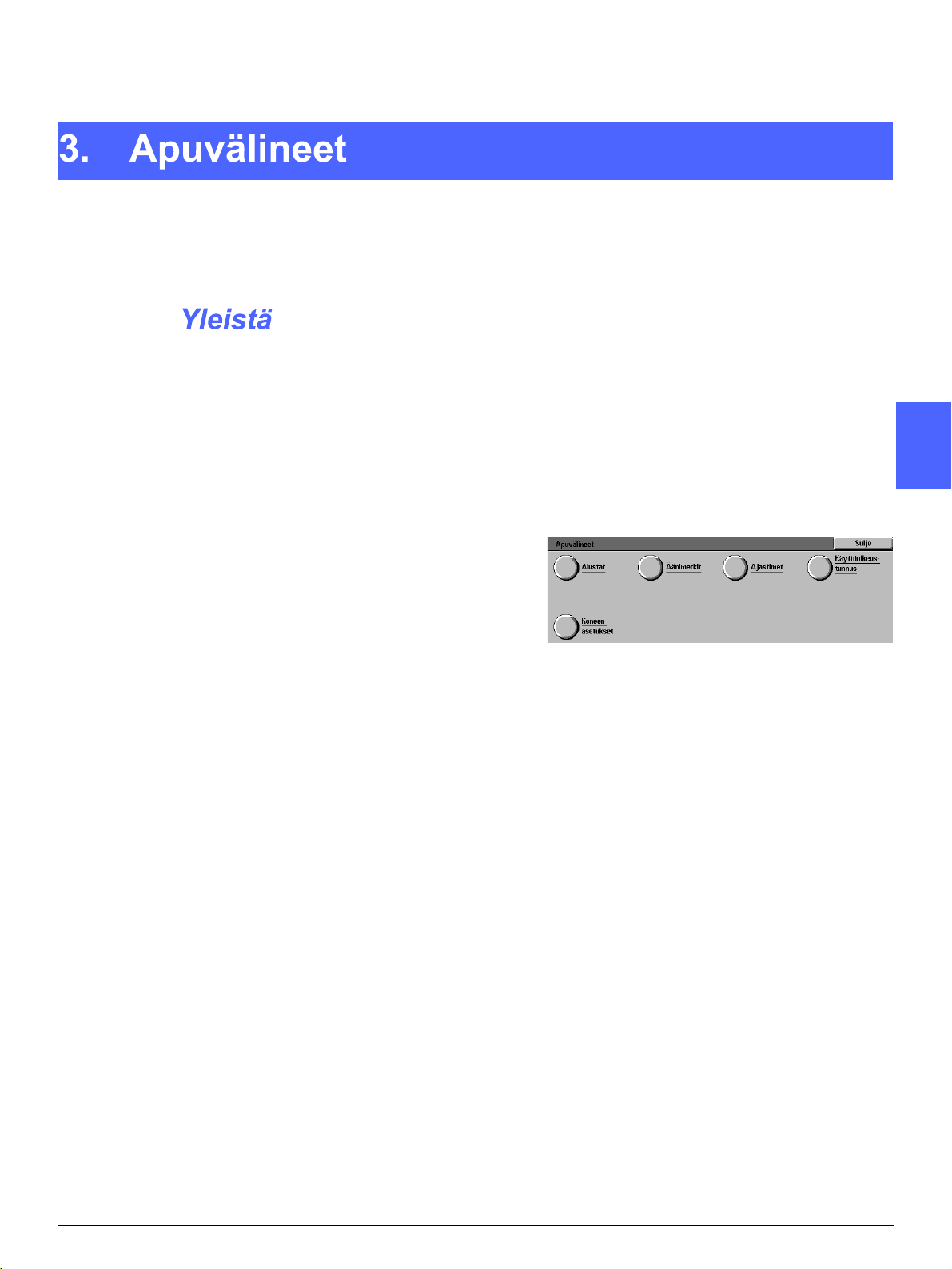

Apuvälineet ........................................................................................ 3-1
Apuvälineiden avaus ja sulkeminen ..................................................... 3-2
Apuvälineiden avaus ............................................... 3-2
Apuvälineiden sulkeminen ...................................... 3-3
Alustat ................................................................................................... 3-4
Paperin tyyppi ......................................................... 3-4
Koneen asetukset ................................................................................ 3-6
Äänimerkit ............................................................................................. 3-7
Ajastimet .............................................................................................. 3-8

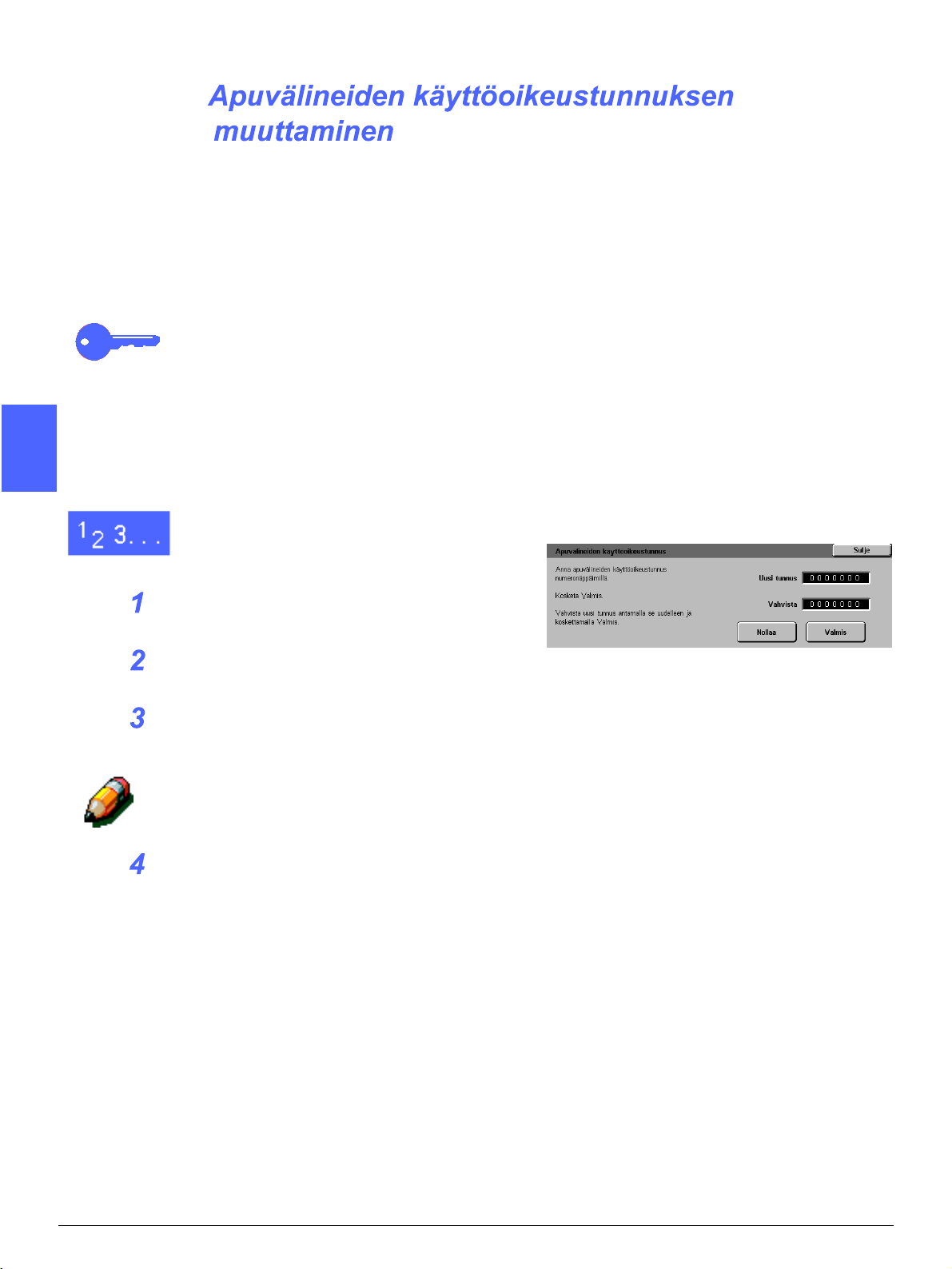

Apuvälineiden käyttöoikeustunnuksen muuttaminen .......................... 3-10
4
5
6
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK III SISÄLLYSLUETTELO
7
Kunnossapito .................................................................................... 4-1
1
2
Kosketusnäytön puhdistaminen ............................................................ 4-2
Kulutustarvikkeiden vaihto .................................................................... 4-3
Värikasetin vaihtaminen .......................................... 4-3
Hukkavärisäiliön vaihtaminen ................................. 4-7
Hukkakehitesäiliön vaihtaminen ........................... 4-10
Rumpukasetin vaihtaminen .................................. 4-13
Kiinnityslaitteen öljykasetin vaihtaminen ............... 4-17
Kiinnityslaitteen puhdistuskankaan vaihtaminen .. 4-22
Huoltokutsut ........................................................................................ 4-25
Kulutustarvikkeiden tilaaminen ........................................................... 4-27
Tarvittavat kulutustarvikkeet ................................. 4-28
Paperien ja piirtoheitinkalvojen käyttösuositukset 4-29
3
4
5
6
7
SISÄLLYSLUETTELO IV DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
Xerox DocuColor 12 -tulostin ja siihen suositellut
tarvikkeet on suunniteltu ja testattu noudattamaan
tarkkoja turvallisuus-vaatimuksia. Noudattamalla
seuraavia ohjeita varmistat koneen turvallisen
käytön.
• Käytä vain koneen mukana tulevaa
liitäntäjohtoa.
• Liitä liitäntäjohto suoraan oikealla tavalla
maadoitettuun sähköpistorasiaan. Älä käytä
jatkojohtoa. Jos et tiedä, onko pistorasia
maadoitettu, kysy valtuutetulta
sähköasentajalta.
1
2
3
4
• Älä käytä maadoitettua sovitinliitintä koneen
kytkemiseksi sähköpistorasiaan, joka ei ole
maadoitettu.
VAARA Seurauksena saattaa olla vakava
sähköisku, jos pistorasia ei ole oikein maadoitettu.
• Älä sijoita konetta sellaiseen paikkaan, jossa
ihmiset voivat astua liitäntäjohdon päälle tai
kompastua siihen. Älä laita liitäntäjohdon
päälle mitään esineitä.
• Älä ohita tai kytke irti sähköisiä tai mekaanisia
varmistuskytkimiä.
• Älä tuki tuuletusaukkoja. Ne estävät koneen
ylikuumenemisen.
5
6
7
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK V TURVALLISUUSASIAA
VAARA Älä koskaan työnnä minkäänlaista
esinettä koneessa oleviin aukkoihin. Jännitteiseen
1
kohtaan koskeminen tai jonkin osan
oikosulkeminen saattaa aiheuttaa tulipalon tai
sähköiskun.
Jos jokin seuraavista asioista tapahtuu, katkaise
koneen virta heti ja irrota liitäntäjohto
pistorasiasta. Ota yhteyttä Xeroxin huoltoon
ongelman korjaamiseksi.
2
• Koneesta kuuluu omituista ääntä tai siitä
tulee omituista hajua.
• Liitäntäjohto on vioittunut tai kulunut.
• Sulake tai muu turvalaite on lauennut.
• Koneeseen on joutunut nestettä.
3
• Kone joutuu kosketuksiin veden kanssa.
• Mikä tahansa koneen osa on
vahingoittunut.
Virran katkaiseminen
Tämän koneen virta katkaistaan irrottamalla
koneen takaa lähtevä liitäntäjohto pistorasiasta.
4
5
6
7
TURVALLISUUSASIAA VI DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
VAROITUS Muiden kuin tässä käsikirjassa
mainittujen säätöjen tekeminen tai ohjeiden
vastaisesti toimiminen voi aiheuttaa vaarallisen
altistumisen lasersäteille.
Tämä kone on luokan 1 lasertuote. Tämä
tarkoittaa, että kone ei tuota haitallista
lasersäteilyä. Laservaloa ei pääse koneen
ulkopuolelle. Konetta on turvallista käyttää
ja huoltaa.
1
2
3
4
5
6
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK VII TURVALLISUUSASIAA
7
1
• Älä suorita mitään sellaisia huolto-
toimenpiteitä, joita ei ole erityisesti kuvattu
koneen mukana tulevissa oppaissa.
• Älä käytä aerosolipuhdistusaineita. Muiden
kuin hyväksyttyjen aineiden käyttäminen voi
aiheuttaa koneen toimintahäiriöitä ja saattaa
2
aiheuttaa vaaratilanteen.
• Käytä tarvikkeita ja puhdistusaineita vain
tässä käsikirjassa kuvatulla tavalla. Pidä
kaikki nämä materiaalit poissa lasten
ulottuvilta.
• Älä irrota ruuveilla kiinnitettyja kansia tai
suojia. Näiden kansien takana ei ole sellaisia
3
osia, joita käyttäjän tulisi huoltaa.
Älä tee mitään huoltotoimenpiteitä, ellei Xeroxin
edustaja ole kouluttanut sinua siihen tai ellei
toimenpidettä ole erityisesti kuvattu jossakin
koneen oppaista.
4
5
6
7
TURVALLISUUSASIAA VIII DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
Xeroxin koneet ja tarvikkeet on suunniteltu ja
testattu vastaamaan tiukkoja turvallisuusvaatimuksia.
Seuraavien turvallisuusohjeiden noudattaminen
varmistaa koneen jatkuvan turvallisen käytön:
1
• Käytä koneelle erityisesti suunniteltuja
materiaaleja ja tarvikkeita. Sopimattomien
materiaalien käyttäminen voi aiheuttaa
koneen toimintahäiriön ja mahdollisesti myös
vaaratilanteen.
• Noudata kaikkia koneeseen kiinnitettyjä ja
koneen mukana tulevia varoituksia ja ohjeita.
• Sijoita kone huoneeseen, jossa on tarpeeksi
tilaa ilmanvaihtoa ja huoltotoimenpiteitä
varten.
• Sijoita kone tasaiselle, kovalle pinnalle
(ei paksulle kokolattiamatolle), joka on
tarpeeksi vahva kestämään koneen painon.
• Älä yritä siirtää konetta. Kun kone asennettiin,
siihen kuuluva vaaituslaite laskettiin alas ja se
voi siirrettäessä vahingoittaa mattoa tai
lattiaa.
• Älä sijoita konetta lähelle lämmönlähdettä.
• Älä sijoita konetta suoraan auringonvaloon.
2
3
4
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK IX TURVALLISUUSASIAA
5
6
7
• Älä sijoita konetta ilmastointilaitteesta tulevan
1
kylmän ilmavirran kohdalle.
• Älä laita kahvia tai muita nesteitä sisältäviä
astioita koneen päälle.
• Älä tuki koneen aukkoja. Kone voi
ylikuumentua ilman riittävää ilmanvaihtoa.
• Älä yritä ohittaa mitään sähköisiä tai
2
mekaanisia varmistuskytkimiä.
VAARA Ole varovainen työskennellessäsi tällä
varoitusmerkillä varustettujen alueiden lähellä.
Nämä alueet voivat olla hyvin kuumia ja voivat
aiheuttaa henkilövahingon.
Jos tarvitset lisätietoja koneen tai tarvikkeiden
turvallisuuteen liittyvistä asioista, ota yhteyttä
Xeroxin edustajaan.
3
Tämä kone tuottaa otsonia normaalissa käytössä.
Otsoni on painavampaa kuin ilma ja määrä riippuu
kopiointimäärästä. Kun kone on asennettu
oikeisiin ympäristöolosuhteisiin, jotka on
4
määritetty asennusohjeissa, pitoisuusarvot ovat
turvallisten rajojen sisällä.
Tarvittaessa saat lisätietoja Xerox Oy:stä.
5
6
7
TURVALLISUUSASIAA X DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
Xerox DocuColor 12 vastaa turvallisuuden osalta
kansallisia säädöksiä. Kaikki järjestelmän portit
vastaavat pienjännitevirtapiirejä koskevia
turvallisuusmääräyksiä (Safety Extra Low Voltage
eli SELV), ja niihin voidaan turvallisesti liittää
asiakkaan omia laitteita ja verkkoja. Kaikki
lisälaitteet, jotka vaativat ulkoisen liitännän, on
asennettava Xeroxin ohjeiden mukaan.
1
2
3
4
5
6
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK XI HYVÄKSYNNÄT JA VAATIMUSTENMUKAISUUS
7
1
Tässä tuotteessa oleva CE- eli vaatimustenmukaisuusmerkintä osoittaa, että Xerox Europe
on sitoutunut noudattamaan seuraavia
EU-direktiivejä mainitusta päivämäärästä lähtien:
1. tammikuuta, 1995: Neuvoston direktiivi
73/23/ETY ja sen muutos 93/68/ETY tietyllä
2
3
jännitealueella toimivia sähkölaitteita koskevan
jäsenvaltioiden lainsäädännön lähentämisestä.
1. tammikuuta, 1996: Neuvoston direktiivi
89/336/ETY sähkömagneettisuutta koskevan
jäsenvaltoiden lainsäädännön lähentämisestä.
Ilman Xerox Europen lupaa tehdyt muutostyöt
voivat mitätöidä käyttäjän valtuudet käyttää
konetta.
Tämän koneen kanssa on käytettävä suojattuja
johtoja, jotta sähkömagneettisen yhteensopivuuden direktiiviä 89/336/ETY noudatetaan.
Tätä konetta ei ole tarkoitettu käytettäväksi
kotitaloudessa.
4
Xeroxin edustajalta saa lisätietoja asiaankuuluvista direktiiveistä ja standardeista.
VAARA Jotta tämä laite voisi toimia ISM-laitteen
(teolliset, tieteelliset ja lääketieteelliset laitteet)
läheisyydessä, ISM-laitteen ulkoista säteilyä pitää
ehkä rajoittaa tai lieventäviä erikoistoimia
toteuttaa.
5
6
7
HYVÄKSYNNÄT JA VAATIMUSTENMUKAISUUS XII DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
Tämä tulostin täyttää ENERGY STAR® -ohjelman
energiansäästöä koskevat vaatimukset.
®
ENERGY STAR
USA:ssa.
ENERGY STAR -ohjelma on laadittu yhteistyössä
USA:n Environment Protection Agencyn ja
toimistotekniikkateollisuuden kanssa edistämään
energiansäästöä tietokoneissa, monitoreissa,
tulostimissa, faksilaitteissa ja kopiokoneissa.
Energiankulutuksen vähentäminen ja sen myötä
energiantuotannon päästöjen vähentäminen
auttaa taistelussa savusumua, happosadetta ja
ilmaston pysyviä muutoksia vastaan
on rekisteröity tavaramerkki
1
2
3
4
5
6
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK XIII HYVÄKSYNNÄT JA VAATIMUSTENMUKAISUUS
7
1
2
3
4
5
6
7
HYVÄKSYNNÄT JA VAATIMUSTENMUKAISUUS XIV DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
1
Järjestelmänvalvontavalikosta järjestelmänvalvoja
pääsee tarkistamaan mittarit ja kulutustarvikkeet
sekä käyttämään apuvälineitä.
Apuvälineiden avulla järjestelmänvalvoja mm.
muuttaa erilaisia tulostukseen liittyviä
oletusasetuksia.
Yleensä järjestelmänvalvoja on koulutettu
pitämään koneen kunnossa sekä tilaamaan,
irrottamaan ja asentamaan kulutustarvikkeet.
Järjestelmänvalvojan käsikirja jakautuu tämän
mukaisesti kolmeen osaan:
• Mittareiden,ja kulutustarvikkeiden ja
tarkistaminen
• Apuvälineet
• Kunnossapito
Tätä käsikirjaa tulisi käyttää yhdessä DocuColor 12
-tulostimen käyttäjän käsikirjan, Materiaalioppaan,
Suositeltujen materiaalien luettelon ja
väripalvelimen (Digital Front End) ohjekirjojen
kanssa.
2
3
4
5
Lisätietoja suunnittelusta on oppaassa nimeltä
DocuColor 12 Printer Customer Site Planning
Guide.
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK 1-1 TÄSTÄ KÄSIKIRJASTA
6
7
1
Toiminnot ja niiden asetusvalinnat selostetaan
yleensä ennen varsinaisia toimintaohjeita.
Joissakin tapauksissa saatetaan joutua
yhdistämään useita toimintaohjeita haluttuun
tulokseen pääsemiseksi.
Käsikirjassa käytetään alla kuvattuja
2
symboleja, jotka auttavat tunnistamaan
erilaiset tiedot.
Tämä symboli osoittaa toimintaohjeen alun.
Noudata ohjeita osoitetussa järjestyksessä
ja huolellisesti.
3
HUOM. Huomautus sisältää lisätietoja, jotka
auttavat ymmärtämään ja suorittamaan
toimenpiteet.
TÄRKEÄÄ Tämä kiinnittää huomion
tärkeisiin lisätietoihin, vihjeisiin ja neuvoihin.
4
VAARA Tämä kiinnittää huomion käyttö- tai
kunnossapito-ohjeeseen, menetelmään tai
tilanteeseen, jossa tulee olla erityisen huolellinen. Muussa tapauksessa seurauksena voi
olla henkilövahinko.
5
6
VAARA Tämä symboli varoittaa siitä, että
alue voi olla hyvin kuuma ja voi aiheuttaa
henkilövahingon, jos sitä kosketetaan.
VAROITUS Kiinnittää huomion käyttö- tai
kunnossapito-ohjeeseen, menetelmään tai
tilanteeseen, jossa tulee olla erityisen
huolellinen. Muussa tapauksessa
seurauksena voi olla koneen vaurioituminen
tai tietojen katoaminen.
7
TÄSTÄ KÄSIKIRJASTA 1-2 DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
Järjestelmänvalvojan tehtävänä on tarkastaa
säännöllisesti mittarilukemat sekä värijauheen
tai kiinnityslaitteen öljyn kaltaisten kulutustarvikkeiden tila.
Mittarilukemat ja kulutustarvikkeiden tilan voi
halutessaan tarkastaa kuka tahansa käyttäjä.
1
2
2
Tässä luvussa kerrotaan, miten nämä
toimenpiteet tehdään.
4
5
6
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK 2–1 MITTARIT, KULUTUSTARVIKKEET
7
Siirtyminen jäjestelmänvalvontatilaan
1
2
2
Paina numeronäppäimistön yläpuolella olevaa
Järjestelmänvalvonta-näppäintä.
Kuva 1. Järjestelmänvalvontanäppäin.
Mittarit-toiminnolla voidaan tarkastaa, kuinka
paljon on otettu mustavalkotulosteita,
väritulosteita ja A3-kokoisia väritulosteita. Kuten
aiemmin jo mainittiin, kuka tahansa käyttäjä voi
tarkastaa mittarilukemat.
4
Jos järjestelmänvalvontatilaa ei ole vielä avattu,
tee se nyt painamalla numeronäppäimistön
yläpuolella olevaa Järjestelmänvalvonta-
5
näppäintä.
Avaus-näyttö tulee näkyviin.
6
Kuva 2. Avaus-näyttö.
7
MITTARIT, KULUTUSTARVIKKEET 2–2 DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
Kosketa Mittarit.
1
Kuva 3. Mittarit-näppäin.
Mittarilukemat tulevat näkyviin.
Mittari 1: Värillisiä yht.
Tämä mittari näyttää kaiken kokoisten
väritulosteiden määrän.
Mittari 2: Mustavalkoisia yht.
Tämä mittari näyttää kaiken kokoisten
mustavalkotulosteiden määrän.
Mittari 3: A3, värilliset
Tämä mittari näyttää A3-kokoisten väritulosteiden
määrän.
Mittari 4: Mittarit 1 & 2 yht.
Tämä mittari näyttää väritulosteiden (mittari 1) ja
mustavalkotulosteiden (mittari 2) yhteismäärän.
Sulje mittarilukemat koskettamalla Sulje.
Sulje avausnäyttö koskettamalla Sulje.
Kuva 4. Mittarilukemat.
Kuva 5. Avaus-näyttö.
2
2
4
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK 2–3 MITTARIT, KULUTUSTARVIKKEET
5
6
7
1
Kulutustarvikkeiden tila -toiminnolla voidaan tarkastaa koneen kulutustarvikkeiden tila. Kulutustarvikkeita ovat esimerkiksi värijauhe ja kiinnityslaitteen öljy. Kuten aiemmin jo mainittiin, kuka tahansa käyttäjä voi tarkastaa tarvikkeiden tilan.
2
2
Jos järjestelmänvalvontatilaa ei ole vielä avattu,
tee se nyt painamalla numeronäppäimistön
yläpuolella olevaa Järjestelmänvalvontanäppäintä.
Avaus-näyttö tulee näkyviin.
4
Kuva 6. Avaus-näyttö.
Kosketa Kulutustarvikkeiden tila.
5
Kuva 7. Kulutustarvikkeiden tila -näppäin.
6
7
MITTARIT, KULUTUSTARVIKKEET 2–4 DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
Kulutustarvikkeiden tila -näyttö tulee näkyviin.
Tarkasta eri kulutustarvikkeiden tila:
• Keltainen, magenta, syaani, musta väri
1
• Hukkavärisäiliö
• Hukkakehitesäiliö
• Öljykasetti
• Rumpukasetti
• Puhdistuskangas
HUOM. Jos tulostimessa on viimeistelylaite,
nitomanastakasetin tila näytetään.
“Ok” merkitsee, että vaihto ei ole tarpeen. Muita
tilaviestejä ovat:
• “Vähissä” ilmoittaa, että värijauhe on
loppumassa kasetista ja kasetti on pian
vaihdettava.
• “Loppunut” ilmoittaa, että värijauhe tai
kiinnityslaitteen öljy on lopussa ja kasetti
on vaihdettava heti.
• “Vaihda pian” ilmoittaa, että kyseinen
kulutustarvike on vaihdettava pian.
Kuva 8. Kulutustarvikkeiden tila.
2
2
4
• “Vaihda” ilmoittaa, että hukkavärisäiliö,
hukkakehitesäiliö, puhdistuskangas tai
rumpukasetti on vaihdettava heti.
Sulje kulutustarvikkeiden tilan näyttö
koskettamalla Sulje.
Sulje avausnäyttö koskettamalla Sulje.
5
Kuva 9. Avaus-näyttö.
6
7
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK 2–5 MITTARIT, KULUTUSTARVIKKEET
1
2
2
4
5
6
7
MITTARIT, KULUTUSTARVIKKEET 2–6 DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
Apuvälineiden avulla järjestelmänvalvoja voi
muuttaa erilaisia tulostukseen liittyviä
oletusasetuksia.
Kun avaat apuvälineet, kuvassa 1 esitetty näyttö
tulee esiin. Tästä näytöstä voit valita ja muuttaa
seuraavia toimintoja:
1
2
3
• Alustat
• Koneen asetukset
• Äänimerkit
• Ajastimet
• Käyttöoikeustunnus
Tässä luvussa neuvotaan, miten apuvälineet
avataan ja suljetaan. Lisäksi annetaan yllä
mainittuja toimintoja koskevat ohjeet. Niiden
avulla voit muokata DocuColor 12 -tulostimen
asetuksia tarpeittesi mukaan.
4
Kuva 1. Apuvälineet.
5
6
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK 3-1 APUVÄLINEET
7
1
Apuvälineiden avaus
TÄRKEÄÄ
• Kun painat apuvälinetilassa CA-näppäintä,
kaikki aiemmat ohjelmointivalinnat
2
peruuntuvat.
• Töitä ei vastaanoteta tulostimen ollessa
apuvälinetilassa.
3
Paina numeronäppäimistön yläpuolella olevaa
Järjestelmänvalvonta-näppäintä.
4
Kuva 2. Järjestelmänvalvonta-näppäin.
5
Kosketa Apuvälineet-näppäintä.
Kuva 3. Avaus-näyttö.
6
Kuva 4. Käyttöoikeustunnus.
7
APUVÄLINEET 3-2 DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
Anna tunnuslukusi numeronäppäimistöstä ja
kosketa Valmis.
HUOM. Oletustunnusluku on 11111. Muista
vaihtaa se, jotta luvattomat käyttäjät eivät pääse
avaamaan apuvälineitä.
Jos et halua antaa tunnuslukua, kosketa Sulje.
Annettuasi oikean tunnusluvun Apuvälineet-näyttö
avautuu.
Apuvälineiden sulkeminen
1
2
Kuva 5. Apuvälineet.
3
Sulje apuvälineet koskettamalla Sulje-näppäintä.
Jos käyttäessäsi apuvälineitä haluat palata
edelliseen näyttöön tekemättä muutoksia,
kosketa Sulje.
4
5
6
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK 3-3 APUVÄLINEET
7
1
Alustat-näytössä näkyy Paperin tyyppi -näppäin.
Paperin tyyppi
Paperin tyyppi -näytössä näkyvät neljä
alustaa paperityyppeineen (esim. 64–105 g/m²,
2
3
106–163 g/m²).
HUOM. Älä syötä paksua (106–163 g/m²) paperia
alustalta 1. Alustoille 2, 3 ja 4 voidaan painaa
paksua paperia 128 g/m²:aan asti. Alustalle 5
voidaan panna jopa 250 g/m²:n paksuista paperia.
Lisätietoja papereista on Materiaalioppaassa ja
Suositeltujen materiaalien luettelossa. Nämä
julkaisut löytyvät myös Xeroxin web-sivuilta
osoitteesta www.xerox.com, osasta Support.
Kosketa Apuvälineet-näytössä Alustat-näppäintä.
4
Kuva 6. Alustat.
Kosketa Paperin tyyppi -näppäintä.
5
Kuva 7. Paperin tyyppi.
6
7
APUVÄLINEET 3-4 DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
Tarkista alustojen asetukset. Valitse haluttu alusta
nuolinäppäimillä.
Kosketa Muuta asetuksia. Esimerkki esiin
tulevasta näytöstä on viereisessä kuvassa.
²
HUOM. Paksua paperia (106–163 g/m
syöttää alustalta 1. Siltä voi syöttää vain
64–105 g/m²:n painoista paperia.
) ei voi
1
HUOM. Kun alustalle 2, 3 tai 4 pannaan yli
105 g/m²:n painoista paperia, näytöstä on valittava
paperin tyypiksi 106–163 g/m². Paksuin paperi,
mitä näillä alustoilla voidaan käyttää on kuitenkin
128 g/m².
Lisätietoja normaalipaksuisesta ja paksusta
paperista on Materiaaliaoppaassa ja Suositeltujen
materiaalien luettelossa. Nämä julkaisut löytyvät
myös Xeroxin web-sivuilta osoitteesta
www.xerox.com, osasta Support.
Kosketa oikeata paperityyppiä.
Kosketa Tal lenna.
Muuta tarvittaessa muiden alustojen paperityyppiä
toistamalla vaiheet 3–6.
Palaa Alustat-näyttöön koskettamalla Sulje.
Palaa Apuvälineet-näyttöön koskettamalla Sulje.
2
Kuva 8. Esimerkki alustan näytöstä.
3
4
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK 3-5 APUVÄLINEET
5
6
7
1
Näillä asetuksilla voit valita mitoissa käytettävän
mittayksikön, millimetrit tai tuumat.
2
Kosketa Apuvälineet-näytössö Koneen asetukset -näppäintä (kuva 9).
Tarkista maakohtaiset asetukset. Jos haluat
muuttaa asetusta, kosketa Muuta asetuksia.
Näkyviin tulee kuvan 10 kaltainen näyttö.
Valitse mittayksiköksi joko tuumat tai millimetrit.
Kuva 9. Koneen asetukset.
3
Palaa Koneen asetukset -näyttöön koskettamalla
Tallenna.
Palaa Apuvälineet-näyttöön koskettamalla Sulje.
Kuva 10. Maakohtaiset asetukset.
4
5
6
7
APUVÄLINEET 3-6 DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
Voit muuttaa seuraavien äänimerkkien asetuksia:
• Valintaääni
• Virhevalintaääni
• Ohjaustaulun näppäinääni
1
• Virheääni
Ohjaustaulun näppäinääni voi olla ainoastaan
käytössä tai poissa käytöstä. Muiden
äänimerkkien kohdalla voidaan lisäksi säätää
voimakkuutta (hiljainen, normaali tai voimakas).
Kosketa Apuvälineet-näytössä Äänimerkit-
näppäintä.
Tarkista äänimerkkien asetukset. Jos haluat
muuttaa jotakin asetusta, valitse äänimerkki nuolinäppäimillä ja kosketa Muuta asetuksia.
Tee näin:
• Jos kysymyksessä on ohjaustaulun
näppäinääni, valitse Ei tai Kyllä (ks. Kuva 12).
• Jos kysymyksessä on jokin muu äänimerkki,
valitse Ei ääntä, Hiljainen, Normaali tai
Voimakas (ks. Kuva 13).
Palaa Äänimerkit-näyttöön koskettamalla
Tallenna.
2
3
4
Kuva 11. Äänimerkit.
5
Kuva 12. Ohjaustaulun näppäinääni.
Muuta tarvittaessa muiden äänimerkkien asetusta
toistamalla vaiheet 2–4.
Palaa Apuvälineet-näyttöön koskettamalla Sulje.
Kuva 13. Valintaääni
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK 3-7 APUVÄLINEET
6
7
1
Ajastimet-toiminnolla voit muuttaa aikaa, jonka
kuluttua kone siirtyy virransäästötilaan tai sulkee
apuvälineet. Halutun aikakatkaisun voi myös ottaa
käyttöön tai poistaa käytöstä Ajastimet-näytössä.
Aikakatkaisuasetukset on selvitetty seuraavassa
taulukossa.
2
Ajastin Kuvaus Asetus
Virransäästö
3
Apuväli-
neet
4
Tämä tarkoittaa
aikaa, joka saa
kulua viimeisestä
työstä ennen kuin
kone siirtyy virran-
säästötilaan
Tämä tarkoittaa
aikaa, joka saa
kulua viimeisestä
valinnasta ennen
kuin apuvälineet
automaattisesti
suljetaan
Taulukko 1. Ajastimet
15–240
minuuttia
10–60
minuuttia
5
6
7
APUVÄLINEET 3-8 DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
Kosketa Apuvälineet-näytössä Ajastimet -
näppäintä.
Tarkasta ajastimien asetukset. Jos haluat muuttaa
jotakin asetusta, valitse ajastin nuolinäppäimillä ja
kosketa Muuta asetuksia.
1
2
Tee jokin seuraavista:
• Pidennä tai lyhennä nuolinäppäimillä
aikakatkaisuaikaa.
• Jos haluat estää aikakatkaisun, kosketa Ei
aikakatkaisua.
Palaa Ajastimet-näyttöön koskettamalla Sulje.
Muuta tarvittaessa muut aikakatkaisuasetukset
toistamalla vaiheet 2–4.
Palaa Apuvälineet-näyttöön koskettamalla Sulje.
Kuva 14. Ajastimet.
3
4
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK 3-9 APUVÄLINEET
5
6
7
1
Käyttöoikeustunnuksen avulla varmistetaan,
etteivät luvattomat käyttäjät pääse käyttämään
järjestelmänvalvonnan apuvälineitä.
Turvallisuuden takaamiseksi oletuksena oleva
käyttöoikeustunnus (11111) kannattaa vaihtaa.
Vaihda tunnus säännöllisesti.
2
TÄRKEÄÄ Kun valitset uutta käyttöoikeustunnusta, vältä helposti arvattavia yhdistelmiä,
kuten syntymäpäiviä, puhelinnumeroita,
yksinkertaisia yhdistelmiä ja viittä samaa
numeroa.
TÄRKEÄÄ Jos unohdat käyttöoikeustunnuksen,
3
Xeroxin huoltoteknikko on kutsuttava paikalle
palauttamaan oletustunnus.
Kosketa Apuvälineet-näytössä Käyttö-
4
5
oikeustunnus-näppäintä.
Anna uusi tunnus numeronäppäimistöstä.
Kosketa Valmis.
Anna sama tunnus Vahvista-kenttään. Kosketa
Valmis.
HUOM. Jos annat vahingossa virheellisen
tunnuksen, kosketa Nollaa, anna tunnus
uudelleen ja kosketa sen jälkeen Valmis
uudelleen.
Palaa Apuvälineet-näyttöön koskettamalla Sulje.
Kuva 15. Käyttöoikeustunnus.
6
7
APUVÄLINEET 3-10 DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
Koneen moitteettoman toiminnan varmistamiseksi
sen jotkin osat on puhdistettava säännöllisesti.
Tässä luvussa luetellaan ne koneen osat, jotka
käyttäjän on huollettava, ja annetaan tarvittavat
ohjeet.
Ongelmissa, joita käyttäjä ei pysty ratkaisemaan,
on otettava yhteys Xeroxin huoltoon. Noudata
tällöin osassa "Huoltokutsut” annettuja ohjeita.
1
2
3
4
Luvun lopussa kerrotaan, miten ja mitä tarvikkeita
koneeseen on hankittava.
5
6
7
COLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK 4-1 KUNNOSSAPITO
1
Puhdista kosketusnäyttö joka päivä ennen laitteen
käynnistämistä. Poista pöly ja sormenjäljet.
Pyyhi kosketusnäyttö puhtaalla, nukkaamattomalla liinalla.
2
VAROITUS Älä puhdista kosketusnäyttöä tai
ohjaustaulun näppäimiä Xerox Lens Cleaner
-puhdistusaineella, vedellä tai millään kaupan
puhdistusaineella. Saatat aiheuttaa vaurioita.
3
Kuva 1. Kosketusnäytön puhdistaminen.
4
5
6
7
KUNNOSSAPITO 4-2 DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
Värikasetin vaihtaminen
Kun kone ilmoittaa, että värikasetti on vaihdettava,
noudata tässä annettuja ohjeita kasetin mukana
toimitettujen ja koneeseen kiinnitettyjen ohjeiden
lisäksi.
VAROITUS Irrota värikasetti vain silloin, kun
kosketusnäytön viesti ilmoittaa kasetin olevan
tyhjä. Muussa tapauksessa värijauhetta saattaa
varista kasetista.
HUOM. Kun näyttöön ilmestyy viesti, että
värikasetti on vaihdettava, väriä riittää vielä noin
1000 - 1500 tulosteeseen .
HUOM. Kun väri on loppumassa jostakin
kasetista, tästä saadaan ilmoitus näyttöön.
Viestistä selviää myös, mistä väristä on kysymys.
Jos väri on vähissä useassa kasetissa, näyttöön
saadaan vain yleisluonteinen viesti. Tällöin on
painettava Järjestelmänvalvonta-näppäintä ja
tarkastettava Kulutustarvikkeiden tila -näytöstä,
mistä värikaseteista on kysymys.
1
2
Kuva 2: Lisää väriä -viesti
3
4
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK 4-3 KUNNOSSAPITO
5
6
7
1
Avaa koneen etuovi ja paikanna värikasetit.
Kasettien värit vasemmalta oikealle ovat syaani,
magenta, keltainen ja musta.
Suojaa koneen edusta muutamalla paperiarkilla.
2
3
Kuva 3. Värikasettien sijainti.
4
5
6
7
KUNNOSSAPITO 4-4 DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
Irrota tyhjä kasetti kääntämällä sitä vastapäivään,
kunnes kasetin nuoli on koneessa olevan avattua
lukkoa esittävän kuvan kohdalla.
Vedä kasetti kokonaan ulos. Hävitä se
asianmukaisella tavalla.
1
2
Kuva 4. Värikasetin kääntäminen.
3
Ota uusi kasetti pakkauksesta.
Ravista kasettia sivusuunnassa.
4
Kuva 5. Kasetin irrottaminen.
5
6
Kuva 6. Uuden kasetin ravistelu.
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK 4-5 KUNNOSSAPITO
7
Aseta kasetin nuoli kohdakkain kasettiaukon
yläpuolella koholla olevan nuolen kanssa ja
1
työnnä kasetti koneeseen.
2
Kuva 7. Kasetin nuolen kohdistaminen ja
kasetin asentaminen.
Käännä kasettia myötäpäivään, kunnes kasetin
nuoli on koneessa olevan suljettua lukkoa
3
esittävän kuvan kohdalla.
Sulje koneen etuovi.
Poista lattialta kasetin alla olleet paperiarkit ja
hävitä ne asianmukaisella tavalla.
4
VAROITUS Älä yritä poistaa värijauhetta ihosta
tai vaatteista lämpimällä tai kuumalla vedellä
taikka puhdistusaineella, koska tällöin värijauhe
sulaa ja sitä on vaikea saada pois. Jos jauhetta
joutuu iholle tai vaatteisiin, poista se harjalla tai
puhaltamalla tai pese se pois kylmällä vedellä ja
miedolla saippualla.
5
VAROITUS Jos vaihdat useita kasetteja samalla
kertaa, huolehdi siitä, että kasetit tulevat oikeille
paikoilleen.
Kuva 8. Kasetin kääntäminen ja lukitseminen.
6
7
KUNNOSSAPITO 4-6 DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
Hukkavärisäiliön vaihtaminen
Kun kone ilmoittaa, että hukkavärisäiliö on
vaihdettava, vaihda säiliö noudattaen
seuraavassa annettuja ohjeita säiliön mukana
toimitettujen ja koneeseen kiinnitettyjen ohjeiden
lisäksi.
VAROITUS Irrota hukkasäiliö vain silloin, kun
kosketusnäytön viesti ilmoittaa sen olevan täynnä.
Muutoin värijauhetta saattaa varista säiliöstä.
Avaa koneen etuovi.
Suojaa koneen edusta muutamalla paperiarkilla.
Paikanna hukkavärisäiliö koneen yläosasta
vasemmalta (alue A kuvassa 10).
1
Kuva 9. Hukkavärisäiliön viesti.
2
3
Kuva 10. Hukkavärisäiliön sijainti.
4
5
6
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK 4-7 KUNNOSSAPITO
7
Vedä vanha hukkavärisäiliö kokonaan ulos
koneesta.
1
2
Kuva 11. Vanhan hukkavärisäiliön
Pane säiliö muovipussiin ja hävitä se
asianmukaisella tavalla.
irrottaminen.
3
4
Kuva 12. Vanhan hukkavärisäiliön
Ota uusi säiliö pakkauksesta.
hävittäminen.
5
6
Kuva 13. Uuden hukkavärisäiliön ottaminen
pakkauksesta.
7
KUNNOSSAPITO 4-8 DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
Aseta uusi säiliö koneessa olevan nuolen mukaan
ja työnnä se paikalleen.
Sulje koneen etuovi.
Poista paperiarkit lattialta ja hävitä ne asianmukaisella tavalla.
VAROITUS Älä yritä poistaa värijauhetta ihosta
tai vaatteista lämpimällä tai kuumalla vedellä
taikka puhdistusaineella, koska tällöin jauhe sulaa
ja sitä on vaikea saada pois. Jos jauhetta joutuu
iholle tai vaatteisiin, poista se harjalla tai
puhaltamalla tai pese se pois kylmällä vedellä ja
miedolla saippualla.
1
2
Kuva 14. Uuden hukkavärisäiliön
asentaminen.
3
4
5
6
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK 4-9 KUNNOSSAPITO
7
Hukkakehitesäiliön vaihtaminen
1
2
Kun kone ilmoittaa, että hukkakehitesäiliö on
vaihdettava, noudata seuraavassa annettuja
ohjeita säiliön mukana toimitettujen ja koneeseen
kiinnitettyjen ohjeiden lisäksi.
VAROITUS Ota hukkakehitesäiliö koneesta vain
silloin, kun kosketusnäytön viesti ilmoittaa sen
olevan täynnä. Muutoin säiliöstä saattaa varista
kehitettä.
Avaa koneen etuovi.
3
Suojaa koneen edusta muutamalla paperiarkilla.
Paikanna hukkakehitesäiliö (alue C kuvassa 15).
4
Kuva 15. Hukkakehitesäiliön sijainti.
5
6
7
KUNNOSSAPITO 4-10 DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
Vedä vanha hukkakehitesäiliö kokonaan ulos
koneesta.
Irrota korkki käytetyn säiliön etupuolelta.
1
2
Kuva 16. Vanhan hukkakehitesäiliön
irrottaminen.
3
Työnnä korkki huolellisesti säiliön kaulan toisella
puolella olevaan aukkoon, jotta kehite ei pääse
valumaan ulos.
4
Kuva 17. Korkin irrottaminen.
5
6
Kuva 18. Korkin asettaminen.
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK 4-11 KUNNOSSAPITO
7
Pane käytetty hukkakehitesäiliö muovipussiin ja
hävitä se asianmukaisella tavalla.
1
2
Kuva 19. Vanhan hukkakehitesäiliön
hävittäminen.
Ota uusi säiliö pakkauksesta.
3
4
Aseta uusi säiliö koneessa olevan nuolen mukaan
ja työnnä se koneeseen.
Sulje koneen etuovi.
Poista paperiarkit lattialta ja hävitä ne asianmukaisella tavalla.
Kuva 20. Uuden hukkakehitesäiliön
ottaminen pakkauksesta.
5
6
Kuva 21. Uuden säiliön asentaminen.
7
KUNNOSSAPITO 4-12 DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
Rumpukasetin vaihtaminen
Kun kone ilmoittaa, että rumpukasetti on
vaihdettava, noudata seuraavassa annettuja
ohjeita rumpukasettin mukana toimitettujen ja
koneeseen kiinnitettyjen ohjeiden lisäksi.
VAROITUS Asenna uusi rumpukasetti
koneeseen vain silloin, kun "Vaihda rumpukasetti"
-viesti tulee kosketusnäyttöön. Muutoin saatat
vaurioittaa rumpua.
VAROITUS Älä vedä hukkavärisäiliötä ulos, kun
rumpukasetti ei ole paikallaan. Saatat vaurioittaa
rumpukasettia.
Kuva 22. Vaihda rumpukasetti -viesti.
1
2
3
4
5
6
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK 4-13 KUNNOSSAPITO
7
1
Avaa koneen etuovi.
Käännä rumpukasetin lukitusvipua (alue B)
vastapäivään, kunnes kasetti vapautuu.
2
HUOM. Viereiseen kuvaan merkitty “B” on itse
asiassa kasetissa.
3
Kuva 23. Lukitusvipu (B).
4
5
Kuva 24. Rumpukasetin vapauttaminen.
6
7
KUNNOSSAPITO 4-14 DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
Vapauta rumpukasetin kahva nostamalla sitä
ylöspäin. Vedä kasettia ulos hitaasti, kunnes sen
kantokahva tulee esiin.
Tartu kantokahvaan vasemmalla kädellä ja vedä
kasetti kokonaan ulos koneesta.
Ota uusi rumpukasetti pakkauksesta.
1
2
Kuva 25. Rumpukasetin poistaminen.
Tartu rumpua suojaavan ohjelehden
kielekkeeseen ja vedä ohjelehti hitaasti
vastapäivään ulos rumpukasetista.
3
4
Kuva 26. Ohjelehden irrottaminen
rumpukasetista.
5
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK 4-15 KUNNOSSAPITO
6
7
VAROITUS Uuden rumpukasetin vaurioitumisen
estämiseksi varmista, että kasetin asento on
1
oikea, ennen kuin työnnät sen koneeseen.
Aseta uusi rumpukasetti linjaan koneessa olevan
nuolen kanssa ja työnnä se sitten koneeseen.
2
Työnnä rumpukasettia lujasti, kunnes sen
etureunassa oleva kahva napsahtaa alas.
3
Käännä rumpukasetin lukitusvipua myötäpäivään, kunnes se lukittuu.
Kuva 27. Uuden rumpukasetin asentaminen.
4
Sulje koneen etuovi.
5
Pane vanha rumpukasetti uuden rumpukasetin
pakkaukseen ja palauta se Xeroxille pakkauksen
ohjeiden mukaisesti.
Kuva 28. Rumpukasetin lukitseminen.
6
7
KUNNOSSAPITO 4-16 DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
Kiinnityslaitteen öljykasetin vaihtaminen
Kun kone ilmoittaa, että kiinnityslaitteen öljykasetti
on vaihdettava, noudata seuraavassa annettuja
ohjeita öljykasetin mukana toimitettujen ja
koneeseen kiinnitettyjen ohjeiden lisäksi.
VAARA Kiinnityslaite saattaa olla hyvin kuuma.
Henkilövahinkojen välttämiseksi älä koske muihin
kuin seuraavissa ohjeissa mainittuihin osiin.
VAROITUS Kiinnityslaitteen öljy on liukasta.
Jos öljyä pääsee lattialle, puhdista alue tarkoin.
VAARA Älä aseta öljykasettia koneen päälle.
Jos öljyä läikkyy koneen pintaan, poista se
huolelli-sesti.
VAARA Öljy saattaa ärsyttää silmiä. Pese kätesi
huolellisesti vedellä ja saippualla öljykasetin
käsittelyn jälkeen.
Kuva 29. Vaihda kiinnityslaitteen öljykasetti
-viesti.
1
2
3
Avaa koneen etuovi.
Suojaa lattia muutamalla arkilla öljytahrojen
varalta.
Käännä vihreä kahva myötäpäivään alas.
4
5
6
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK 4-17 KUNNOSSAPITO
7
Vedä paperirata ulos koneesta.
1
2
Kuva 30. Paperiradan vetäminen ulos.
Paikanna kiinnityslaitteen öljykasetti paperiradan
etuosasta (alue D).
Nosta öljykasetti suoraan ylös irti paperiradasta.
3
Pidä sitä tässä asennossa, kunnes mahdollinen
liika öljy on valunut pois kasetista kiinnityslaitteen
öljysäiliöön. Pidä pullon suun alla paperiarkkia,
ettei öljyä tipu koneeseen tai lattialle irrottaessasi
kasetin koneesta.
D
4
Kuva 31. Vanhan öljykasetin (D) irrottaminen.
5
6
7
KUNNOSSAPITO 4-18 DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
VAARA Älä aseta öljykasettia koneen päälle. Jos
koneen pintaan läikkyy öljyä, poista se tarkoin.
Pane vanha kasetti muovipussiin ja hävitä se
asianmukaisella tavalla.
Ota uusi kasetti pakkauksesta.
1
2
Kuva 32. Vanhan öljykasetin hävittäminen.
3
Kuva 33. Uuden kasetin ottaminen
pakkauksesta.
4
5
6
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK 4-19 KUNNOSSAPITO
7
Irrota öljykasetin päässä oleva tulppa.
1
2
Kuva 34. Öljykasetin tulpan irrottaminen.
Sijoita kasetti oikeaan asentoon paperiradan
etureunaan. Paina kasetti huolellisesti paikalleen.
3
4
Työnnä paperirata lujasti koneeseen.
Kuva 35. Öljykasetin asentaminen.
5
6
7
KUNNOSSAPITO 4-20 DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
Käännä paperiradan kahva vastapäivään ylös,
kunnes se lukittuu.
Sulje koneen etuovi.
Poista arkit paperiradan alta ja hävitä ne
asianmukaisella tavalla.
VAROITUS Kiinnityslaitteen öljy on liukasta.
Jos sitä läikkyy lattialle, puhdista alue tarkoin.
VAARA Älä aseta öljykasettia koneen päälle.
Jos koneen pintaan läikkyy öljyä, poista se
tarkoin.
VAARA Kiinnityslaitteen öljy saattaa ärsyttää
silmiä. Pese kätesi huolellisesti vedellä ja
saippualla öljykasetin käsittelyn jälkeen.
1
2
3
4
5
6
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK 4-21 KUNNOSSAPITO
7
Kiinnityslaitteen puhdistuskankaan vaihtaminen
1
Kun kone ilmoittaa, että puhdistuskangas on
vaihdettava, noudata seuraavassa annettuja
ohjeita puhdistuskankaan lähellä koneessa
olevien ohjeiden lisäksi.
Kuva 36. Tarkasta puhdistuskangas -viesti.
2
VAARA Kiinnityslaite saattaa olla hyvin kuuma.
Henkilövahinkojen välttämiseksi älä koske muihin
kuin seuraavissa ohjeissa mainittuihin osiin.
3
Avaa koneen etuovi.
Käännä paperiradan kahva myötäpäivään alas.
4
Vedä paperirata ulos koneesta.
5
Kuva 37. Paperiradan vetäminen ulos.
6
7
KUNNOSSAPITO 4-22 DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
VAARA Kiinnityslaite saattaa olla hyvin kuuma.
Henkilövahinkojen välttämiseksi odota vähintään
20 minuuttia ennen seuraavaa toimenpidettä, jotta
kiinnityslaite jäähtyy. Älä koske muihin kuin näissä
ohjeissa mainittuihin osiin.
1
2
Kuva 38. Anna kiinnityslaitteen jäähtyä.
Paina kiinnityslaitteen päällä olevia painikkeita.
Puhdistuskangaskasetti (alue E) aukeaa
paperiradan oikealle puolelle.
Paina puhdistuskangaskasettia (E) hitaasti
alaspäin ja vedä sitä oikealle, jolloin se irtoaa
koneesta.
Pane puhdistuskangaskasetti muovipussiin ja
hävitä se asianmukaisella tavalla.
E
3
4
Kuva 39. Puhdistuskangaskasetin
avaaminen.
5
Kuva 40. Puhdistuskangaskasetin
irrottaminen.
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK 4-23 KUNNOSSAPITO
6
7
Ota uusi puhdistuskangaskasetti pakkauksesta.
1
Kohdista uuden puhdistuskangaskasetin nuolet
kiinnityslaitteen oikealla puolella oleviin nuoliin.
2
Kuva 41. Uuden puhdistuskangaskasetin
kohdistaminen.
Aseta kasetti pidikkeisiin ja paina se varovasti
3
paikalleen. Paina sitten kasettia, kunnes se
lukittuu.
VAROITUS Älä työnnä puhdistuskangaskasettia
kiinnityslaitteeseen väkisin. Se saattaa vaurioitua.
4
Työnnä paperirata koneeseen.
Käännä paperiradan kahvaa vastapäivään ylös,
kunnes se lukittuu.
Sulje koneen etuovi.
Kuva 42. Uuden puhdistuskangaskasetin
asentaminen.
5
6
7
KUNNOSSAPITO 4-24 DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
Aina et voi itse korjata koneen vikaa. Ota tällöin
yhteys huoltoon.
Lue seuraavat ohjeet ennen huoltokutsun
tekemistä.
Valmistaudu kuvaamaan ongelma yksityiskohtaisesti huoltovalvojalle. Selkeä kuvaus voi
auttaa sinua ja huoltovalvojaa ratkaisemaan
ongelman puhelimessa ja minimoimaan koneen
seisonta-ajan. Jos ongelma ei ratkea
puhelimessa, huoltoteknikko lähetetään
viipymättä korjaamaan konetta.
Ennen kuin koetat korjata virhetilaa, kirjoita
muistiin kosketusnäytön vasemmassa
alakulmassa näkyvä virhetunnus.
HUOM. Jos koetat korjata virheen, virhetunnus
häviää näytöstä.
1
2
3
4
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK 4-25 KUNNOSSAPITO
5
6
7
Kirjoita koneen sarjanumero muistiin. Löydät sen
1
2
koneen vasemman sivulevyn takaa.
Jos kyseessä on kuvalaatuvirhe, ota mukaasi
puhelimeen yksi tuloste, jotta voit kuvailla
ongelmaa ja vastata huoltovalvojan kysymyksiin.
Soita huoltovalvontaan mieluiten puhelimesta,
joka on koneen lähellä. Noudata huoltovalvojan
antamia ohjeita.
Siis: Kun tarvitset huoltoa tai apua koneen
käytössä, soita Xeroxin huoltovalvonnan
numeroon 0204 685 100 (paikallispuhelun hinta
kaikkialta Suomesta).
Kuva 43. Koneen sarjanumeron sijainti.
3
4
5
6
7
KUNNOSSAPITO 4-26 DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
Tarkkaile tarviketilannetta säännöllisesti ja tilaa
uudet tarvikkeet hyvissä ajoin.
Tilaa tarvikkeet numerosta:
0204 685 400 (paikallispuhelun hinta kaikkialta
Suomesta)
1
Anna tilauksen vastaanottajalle seuraavat tiedot:
• Xerox-asiakasnumero
___________________________________
• Konemalli:
DocuColor 12 -tulostin
Sarjanumero ________________________
DocuColor 12 -tulostin ja erillinen väripalvelin
(Digital Front End, esim. X12, XP12)
Sarjanumero ________________________
Tarvikkeen kuvaus
• Tilausmäärä
2
3
4
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK 4-27 KUNNOSSAPITO
5
6
7
Tarvittavat kulutustarvikkeet
1
2
3
Seuraavassa taulukossa on luettelo tarpeellisista
kulutustarvikkeista ja kunkin tarvikkeen osanumero.
Tarvike Osanro
Lens Cleaner -puhdistusaine 8R90178
Film Remover -puhdistusaine 8R90176
Musta värijauhe 6R90280
Syaani värijauhe 6R90281
Magenta värijauhe 6R90282
Keltainen värijauhe 6R90283
Kiinnityslaitteen öljykasetti 8R7982
Hukkavärisäiliö 8R7983
Hukkakehitesäiliö 8R7984
Puhdistuskangas 8R7985
4
Rumpukasetti (huoltosopimus) 13R559
Rumpukasetti (ei huoltosopimusta) 13R560
5
6
7
KUNNOSSAPITO 4-28 DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
Paperien ja piirtoheitinkalvojen käyttösuositukset
Lisätietoja löydät Materiaalioppaasta.
Jos tarvitset erityistietoja materiaaleista, jotka on
testattu ja hyväksytty käytettäväksi DocuColor 12
-tulostimessa, katso Suositeltavien materiaalien
luetteloa. Luettelo on saatavana Xeroxin websivuilta (www.xerox.com) ja sitä päivitetään
säännöllisesti. Tarkempia tietoja saat Xeroxedustajaltasi.
1
2
3
4
5
6
DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK 4-29 KUNNOSSAPITO
7
1
2
3
4
5
6
7
KUNNOSSAPITO 4-30 DOCUCOLOR 12 -TULOSTIN. JÄRJESTELMÄNVALVOJAN KK
Laatinut:
Xerox Corporation
Global Knowledge and Language Services
800 Phillips Road
Webster, New York 14580
USA
Alkuperäinen julkaisu:
Xerox Europe
GKLS European Operations
Bessemer Road
Welwyn Garden City
Herts AL7 1HE
UK
Huhtikuu 2001
708P86052
