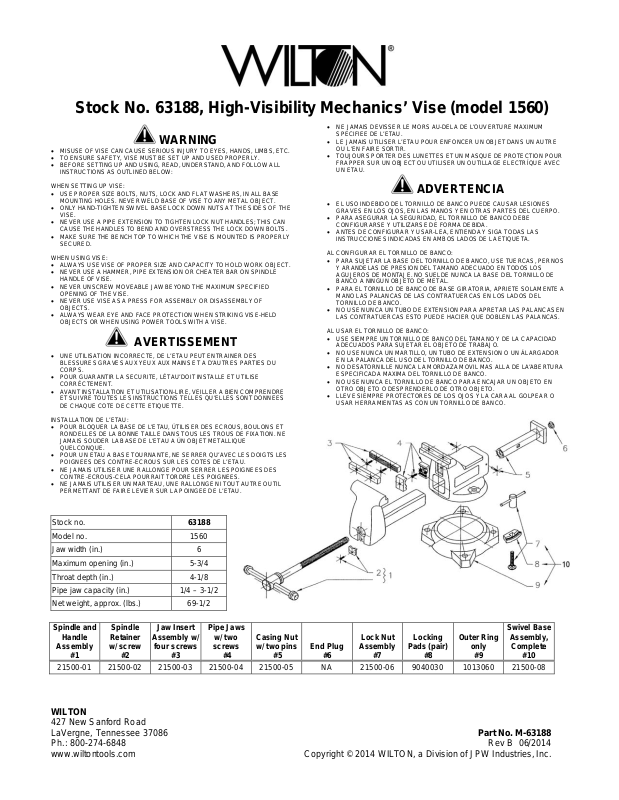

Wilton 63188 User Manual

Stock No. 63188, High-Visibility Mechanics’ Vise (model 1560)

• NE JAMAIS DEVISSER LE MORS AU-DELA DE L’OUVERTURE MAXIMUM

• MISUSE OF VISE CAN CAUSE SERIOUS INJURY TO EYES, HANDS, LIMBS, ETC.

• TO ENSURE SAFETY, VISE MUST BE SET UP AND USED PROPERLY.

• BEFORE SETTING UP AND USING, READ, UNDERSTAND, AND FOLLOW ALL

INSTRUCTIONS AS OUTLINED BELOW:

WHEN SETTING UP VISE:

• USE PROPER SIZE BOLTS, NUTS, LOCK AND FLAT WASHERS, IN ALL BASE
MOUNTING HOLES. NEVER WELD BASE OF VISE TO ANY METAL OBJECT.

• ONLY HAND-TIGHTEN SWIVEL BASE LOCK DOWN NUTS AT THE SIDES OF THE
VISE.

• NEVER USE A PIPE EXTENSION TO TIGHTEN LOCK NUT HANDLES; THIS CAN
CAUSE THE HANDLES TO BEND AND OVERSTRESS THE LOCK DOWN BOLTS.

• MAKE SURE THE BENCH TOP TO WHICH THE VISE IS MOUNTED IS PROPERLY
SECURED.

WHEN USING VISE:

• ALWAYS USE VISE OF PROPER SIZE AND CAPACITY TO HOLD WORK OBJECT.

• NEVER USE A HAMMER, PIPE EXTENSION OR CHEATER BAR ON SPINDLE

HANDLE OF VISE.

• NEVER UNSCREW MOVEABLE JAW BEYOND THE MAXIMUM SPECIFIED
OPENING OF THE VISE.

• NEVER USE VISE AS A PRESS FOR ASSEMBLY OR DISASSEMBLY OF
OBJECTS.

• ALWAYS WEAR EYE AND FACE PROTECTION WHEN STRIKING VISE-HELD
OBJECTS OR WHEN USING POWER TOOLS WITH A VISE.

AVERTISSEMENT

• UNE UTILISATION INCORRECTE, DE L’ETAU PEUT ENTRAINER DES
BLESSURES GRAVES AUX YEUX AUX MAINS ET A D’AUTRES PARTIES DU
CORPS.

• POUR GUARANTIR LA SECURITE, LÉTAU’DOIT INSTALLE ET UTILISE
CORRÉCTEMENT.

• AVANT INSTALLATION ET UTILISATION-LIRE, VEILLER A BIEN COMPRENDRE
ET SUIVRE TOUTES LES INSTRUCTIONS TELLES QU’ELLES SONT DONNEES
DE CHAQUE COTE DE CETTE ETIQUETTE.

INSTALLATION DE L’ETAU:

• POUR BLOQUER LA BASE DE L’ETAU, ÚTILISER DES ECROUS, BOULONS ET
RONDELLES DE LA BONNE TAILLE DANS TOUS LES TROUS DE FIXATION. NE
JAMAIS SOUDER LA BASE DE L’ETAU A ÚN OBJET METALLIQUE
QUELCONQUE.

• POUR UN ETAU A BASE TOURNANTE, NE SERRER QU’AVEC LES DOIGTS LES
POIGNEES DES CONTRE-ECROUS SUR LES COTES DE L’ETAU.

• NE JAMAIS UTILISER UNE RALLONGE POUR SERRER LES POIGNEES DES
CONTRE-ECROUS-CELA POURRAIT TORDRE LES POIGNEES.

• NE JAMAIS UTILISER UN MARTEAU, UNE RALLONGE NI TOUT AUTRE OUTIL
PERMETTANT DE FAIRE LEVIER SUR LA POINGEE DE L’ETAU.

WARNING

Stock no. 63188
Model no. 1560
Jaw width (in. ) 6
Maxim um op eni ng (i n.) 5-3/4
Throat depth (in.) 4-1/8
Pipe jaw capacity (in.) 1/4 – 3-1/2
Net weight , ap pr ox. (lbs .) 69-1/2

Spindle and

Handle

Assembly

#1

21500-01 21500-02 21500-03 21500-04 21500-05 NA 21500-06 9040030 1013060 21500-08

Spindle

Retainer

w/ screw

#2

Jaw Insert

Assembly w/

four s cr ews

#3

Pipe Jaws

w/ two

screws

#4

Casing Nut
w/ two pins

#5

WILTON

427 New Sanford Road
LaVergne, Tennessee 37086 Part No. M-63188
Ph.: 800-274-6848 Rev B 06/2014
www.wilt o nto ol s. c om Copyright © 2014 WILTON, a Divi si o n of JPW Ind ustries, Inc.

SPECIFIEE DE L’ETAU.

• LE JAMAIS UTILISER L’ETAU POUR ENFONCER UN OBJET DANS UN AUTRE
OU L’EN FAIRE SORTIR.

• TOUJOURS PORTER DES LUNETTES ET UN MASQUE DE PROTECTION POUR
FRAPPER SUR UN OBJECT OU UTILISER UN OUTILLAGE ELECTRÍQUE AVEC
UN ETAU.

ADVERTENCIA

• EL USO INDEBIDO DEL TORNILLO DE BANCO PUEDE CAUSAR LESIONES
GRAVES EN LOS OJOS, EN LAS MANOS Y EN OTRAS PARTES DEL CUERPO.

• PARA ASEGURAR LA SEGURIDAD, EL TORNILLO DE BANCO DEBE
CONFIGURARSE Y UTILIZARSE DE FORMA DEBIDA.

• ANTES DE CONFIGURAR Y USAR-LEA, ENTIENDA Y SIGA TODAS LAS
INSTRUCCIONES INDICADAS EN AMBOS LADOS DE LA ETIQUETA.

AL CONFIGURAR EL TORNILLO DE BANCO:

• PARA SUJETAR LA BASE DEL TORNILLO DE BANCO, USE TUERCAS, PERNOS
Y ARANDELAS DE PRESION DEL TAMANO ADECUADO EN TODOS LOS
AGUJEROS DE MONTAJE. NO SUELDE NUNCA LA BASE DEL TORNILLO DE
BANCO A NINGUN OBJETO DE METAL.

• PARA EL TORNILLO DE BANCO DE BASE GIRATORIA, APRIETE SOLAMENTE A
MANO LAS PALANCAS DE LAS CONTRATUERCAS EN LOS LADOS DEL
TORNILLO DE BANCO.

• NO USE NUNCA UN TUBO DE EXTENSION PARA APRETAR LAS PALANCAS EN
LAS CONTRATUERCAS ESTO PUEDE HACIER QUE DOBLEN LAS PALANCAS.

AL USAR EL TORNILLO DE BANCO:

• USE SIEMPRE UN TORNILLO DE BANCO DEL TAMANO Y DE LA CAPACIDAD
ADECUADOS PARA SUJETAR EL OBJETO DE TRABAJO.

• NO USE NUNCA UN MARTILLO, UN TUBO DE EXTENSION O UN ÁLARGADOR
EN LA PALANCA DEL USO DEL TORNILLO DE BANCO.

• NO DESATORNILLE NUNCA LA MORDAZA MOVIL MAS ALLA DE LA’ABERTURA
ESPECIFICADA MAXIMA DEL TORNILLO DE BANCO.

• NO USE NUNCA EL TORNILLO DE BANCO PARA ENCAJAR UN OBJETO EN
OTRO OBJETO O DESPRENDERLO DE OTRO OBJETO.

• LLEVE SIEMPRE PROTECTORES DE LOS OJOS Y LA CARA AL GOLPEAR O
USAR HERRAMIENTAS AS CON UN TORNILLO DE BANCO.

Swivel Base

End Plug

#6

Lock Nut

Assembly

#7

Locking

Pads (pair)

#8

Outer Ring

only

#9

Assembly,

Complete

#10
