RU |
|
КРАТКОЕ СПРАВОЧНОЕ |
|
|
|
РУКОВОДСТВО |
|
|
|
БЛАГОДАРИМ ВАС ЗА ПРИОБРЕТЕНИЕ |
|
Вы также можете загрузить инструкцию по |
|
ИЗДЕЛИЯ МАРКИ WHIRLPOOL. |
|
безопасности и руководство “Использование и уход” с |
|
Для получения более полной технической |
|
нашего сайта docs.whirlpool.eu, следуя инструкциям, |
|
поддержки, зарегистрируйте ваш прибор на |
|
приведенным на обратной стороне этого буклета. |
|
www.whirlpool.eu/register |
|
|
|
Перед началом использования прибора внимательно прочтите руководство “Здоровье и безопасность”. |
|||

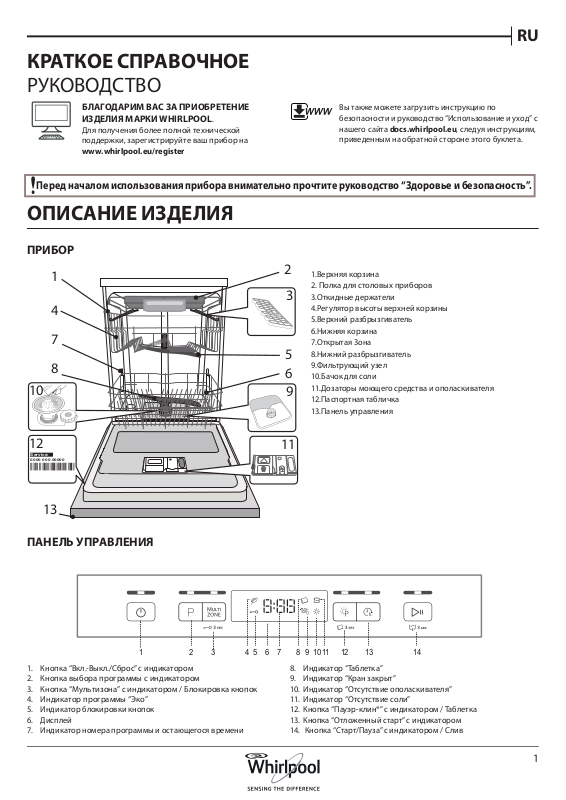

ОПИСАНИЕ ИЗДЕЛИЯ |
|
|
|
ПРИБОР |
|
|
|
1 |
2 |
1.Верхняя корзина |
|
|
2. Полка для столовых приборов |
||
|
3 |
||
4 |
3.Откидные держатели |
||
|
4.Регулятор высоты верхней корзины |
||
|
5.Верхний разбрызгиватель |
||
|
|
||
7 |
|
6.Нижняя корзина |
|
5 |
7.Открытая Зона |
||
8 |
8.Нижний разбрызгиватель |
||
6 |
9.Фильтрующий узел |
||
10.Бачок для соли |
|||
10 |
|||
9 |
11.Дозаторы моющего средства и ополаскивателя |
||
12.Паспортная табличка |
|||
|
|
||
|
|
13.Панель управления |
|
12 |
11 |
|
|
Service: |
|
|
|
0000 000 00000 |
|
|
|
13
ПАНЕЛЬ УПРАВЛЕНИЯ
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
|
4 5 |
6 |
7 |
|
8 |
9 1011 |
12 |
13 |
14 |
||||
1. |
Кнопка “Вкл.-Выкл./Сброс” с индикатором |
|
|
|
|
|
|
|
|
8. |
Индикатор “Таблетка” |
|
|||||
2. |
Кнопка выбора программы с индикатором |
|
|
|
|
|
|
|
|
9. |
Индикатор “Кран закрыт” |
|
|||||
3. |
Кнопка “Мультизона” с индикатором / Блокировка кнопок |
|
|
|
|
|
10. |
Индикатор “Отсутствие ополаскивателя” |
|||||||||
4. |
Индикатор программы “Эко” |
|
|
|
|
|
|
|
|
|
11. |
Индикатор “Отсутствие соли” |
|
||||
5. |
Индикатор блокировки кнопок |
|
|
|
|
|
|
|
|
|
12. |
Кнопка “Пауэр-клин®” с индикатором / Таблетка |
|||||
6. |
Дисплей |
|
|
|
|
|
|
|
|
|
13. |
Кнопка “Отложенный старт” с индикатором |
|||||
7. |
Индикатор номера программы и остающегося времени |
|
|
|
|
|
|
14. |
Кнопка “Старт/Пауза” с индикатором / Слив |
||||||||
1
ПЕРВОЕ ИСПОЛЬЗОВАНИЕ
СОЛЬ, ОПОЛАСКИВАТЕЛЬ И МОЮЩЕЕ СРЕДСТВО
ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ
После установки удалите фиксаторы с корзин и удерживающие эластичные элементы с верхней корзины.
ЗАГРУЗКА РЕГЕНЕРИРУЮЩЕЙ СОЛИ
ИспользованиесолипредотвращаетобразованиеИЗВЕСТКОВОГОНАЛЕТА на посуде и функциональных компонентах посудомоечной машины.
•Бачок для соли никогда не должен оставаться пустым.
•Обязательно установите уровень жесткости.
Бачок для соли расположен в нижней части посудомоечной машины. Его необходимо заполнять, когда на панели управления
загорается индикатор ОТСУТСТВИЕ СОЛИ
.
1.Выньте нижнюю корзину и отвинтите крышку
бачка (против часовой стрелки).
2.Вставьте воронку (см. рисунок) и заполните
бачок солью до краев (примерно 1 кг). При
этом из бачка может вытечь небольшое
количество воды.
3.Выньте воронку и протрите участок вокруг отверстия от остатков соли.
Плотно завинтите крышку, чтобы во время мойки в емкость не попадало моющее средство (иначе умягчитель воды может выйти из строя).
Рекомендуется производить загрузку соли до запуска процесса мойки.
УСТАНОВКА ЖЕСТКОСТИ ВОДЫ
Для обеспечения правильной работы умягчителя параметр жесткости воды должен соответствовать фактической жесткости воды в вашем доме. Соответствующую информацию можно получить в местной водоснабжающей организации.
Заводская настройка соответствует средней степени жесткости (3).
1.Включите прибор нажатием кнопки ВКЛ./ВЫКЛ.
2.Выключите прибор нажатием кнопки ВКЛ./ВЫКЛ.
3.Удерживайте кнопку СТАРТ/ПАУЗА в течение 5 секунд до подачи звукового сигнала.
4.Включите прибор нажатием кнопки ВКЛ./ВЫКЛ.
5.На панели управления мигает индикатор, соответствующий текущему уровню, и индикатор соли.
6.Нажмите кнопку P, чтобы выбрать нужный уровень жесткости (см. ТАБЛИЦУ ЖЕСТКОСТИ ВОДЫ).
|
Таблица жесткости воды |
|||
|
|
|
|
|
|
Уровень |
°dH |
°fH |
|
|
Французские гра- |
|||
|
Немецкие градусы |
|||
|
|
дусы |
||
|
|
|
|
|
|
|
|
|
|
1 |
Мягкая |
0 |
- 6 |
0 - 10 |
|
|
|
|
|
2 |
Средняя |
7 - 11 |
11 - 20 |
|
|
|
|
|
|
3 |
Средняя |
12 |
- 17 |
21 - 30 |
|
|
|
|
|
4 |
Жесткая |
17 |
- 34 |
31 - 60 |
|
|
|
|
|
5 |
Очень жест- |
35 |
- 50 |
61 - 90 |
|
кая |
|
|
|
7. Выключите прибор нажатием кнопки ВКЛ./ВЫКЛ. Настройка завершена!
После завершения данного действия запустите программу, не загружая посуду.
Используйте только специальную соль для посудомоечных машин.
После загрузки соли индикатор ОТСУТСТВИЕ СОЛИ гаснет.
Отсутствие соли в бачке может привести к повреждению умягчителя и нагревательного элемента .
ЗАЛИВКА ОПОЛАСКИВАТЕЛЯ
Ополаскиватель способствует СУШКЕ посуды. Дозатор ополаскивателя A необходимо заполнить, если на панели
управления горит индикатор ОТСУТСТВИЕ ОПОЛАСКИВАТЕЛЯ
.
MAX
A |
X |
M |
B |
A |
1.Откройте дозатор B, нажав и потянув вверх язычок крышки.
2.Осторожно залейте ополаскиватель до максимальной отметки (110 мл). Если вы случайно пролили ополаскиватель, немедленно вытрите его сухой тряпкой.
3.Закройте крышку, нажав на нее до щелчка.
НИКОГДА не заливайте ополаскиватель непосредственно в моечную камеру.
РЕГУЛИРОВКА ДОЗЫ ОПОЛАСКИВАТЕЛЯ
Если вас не удовлетворяет качество сушки, можно отрегулировать дозировку ополаскивателя.
•Включите посудомоечную машину нажатием кнопки ВКЛ./ВЫКЛ.
•Выключите прибор нажатием кнопки ВКЛ./ВЫКЛ.
•Нажмите три раза кнопку СТАРТ/ПАУЗА: раздастся звуковой сигнал.
•Включите прибор нажатием кнопки ВКЛ./ВЫКЛ.
•На панели управления мигает индикатор ополаскивателя.
•Нажимая кнопку P, выберите уровень подачи ополаскивателя.
•Выключите прибор нажатием кнопки ВКЛ./ВЫКЛ.
Настройка завершена!
Уровень ополаскивателя можно установить на НОЛЬ (ЭКО). В этом случае ополаскиватель не используется, причем индикатор ОТСУТСТВИЕ ОПОЛАСКИВАТЕЛЯ не загорается, даже если дозатор пуст.
В зависимости от модели посудомоечной машины доступно до 4 уровней настройки. Заводская настройка соответствует среднему уровню.
•Если на посуде остаются синеватые разводы, установите меньшее значение (1-2).
•Если на посуде остаются капли воды или пятна накипи, установите более высокое значение (3-4).
ЗАГРУЗКА МОЮЩЕГО СРЕДСТВА |
|
|
Чтобы открыть дозатор моющего |
|
средства, освободите фиксатор A. |
|
Загрузите моющее средство |
|
только в сухой дозатор B. |
B |
Моющее средство для |
A |
предварительной мойки |
поместите непосредственно в |
|
|
моечную камеру. |
|
1.Для определения правильного |
|
количества моющего средства |
|
руководствуйтесь . На отделении B |
имеется шкала, показывающая максимальный уровень жидкого |
|
или порошкового моющего средства для каждой программы. |
|
2. Удалите остатки моющего средства с краев дозатора и закройте |
|
крышку со щелчком. |
|
3. Закройте крышку дозатора моющего средства, потянув ее вверх |
|
до возврата на место фиксатора. |
|
Дозатор моющего средства открывается автоматически в нужный |
|
момент времени согласно выбранной программе. При |
|
использовании моющих средств “все в одном” рекомендуется |
|
нажать кнопку ТАБЛЕТКА: данная функция адаптирует программу |
|
для повышения качества мойки и сушки. |
|
2
ТАБЛИЦА ПРОГРАММ
|
Программа |
|
|
|
Доступные опции *) |
|||||||
|
|
|
|
|
|
|
|
|
|
Сушка стадия |
|
|
1. |
Эко |
50° |
|
|
|
|||||||
2. |
6th Sense |
50-60° |
|
|
|
|||||||
|
|
|
||||||||||
|
|
|
||||||||||
3. |
Интенсивная |
|
|
|
|
|
|
|
65° |
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|||
4. |
Ежедневная |
50° |
|
|
|
|||||||
5. |
Тихая |
50° |
|
|
|
|||||||
6. |
Быстрая 30’ |
|
|
|
|
|
50° |
— |
|
|
||
|
|
|
|
|
|
|
||||||
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
||||||
7. |
Хрусталь |
45° |
|
|
|
|||||||
8. |
Замачивание |
|
— |
— |
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
RU
Контей- |
|
|
|
||
нер для |
|
|
|
||
моющего |
Длительность |
Расход |
Расход |
||
средства |
программы |
воды |
энергии |
||
|
|
(ч:мин)**) |
(л/цикл) |
(кВтч/цикл) |
|
Кам |
B |
||||
|
|
|
|||
ера |
|
|
|
||
|
|
|
|
||
|
|
3:40 |
9,5 |
0,93 |
|
|
|
1:25 - 3:00 |
7,0 - 14,0 |
0,9 - 1,40 |
|
— |
|
2:50 |
16,0 |
1,60 |
|
— |
|
1:30 |
13,0 |
1,15 |
|
— |
|
3:30 |
15,0 |
1,15 |
|
— |
|
0:30 |
9,0 |
0,55 |
|
— |
|
1:40 |
11,5 |
1,20 |
|
— |
|
0:12 |
4,5 |
0,01 |
|
|
|
|
|
|
|
Показатели программы ЭКО были измерены в лабораторных условиях в соответствии с европейским стандартом EN 50242. *) Не все опции могут использоваться одновременно.
**) Длительность программы, отображаемая на дисплее или указанная в инструкции, представляет собой оценочное значение,
рассчитанное для стандартных условий. Фактическое время может варьироваться в зависимости от многих факторов, таких как температура и давление подаваемой воды, температура в помещении, количество моющего средства, объем и тип загрузки, баланс
загрузки, выбор дополнительных опций и калибровка датчиков. Калибровка датчиков может увеличивать длительность программы на время до 20 мин.
Потребление в режиме “ожидание”: Потребление в режиме “остановлено”: 5 Вт - Потребление в режиме “выключено”: 0,5 Вт
ОПИСАНИЕ ПРОГРАММ
Указания по выбору программ мойки.
ЭКО 50°
Нормально загрязненная посуда. Стандартная программа мойки, наиболее эффективная по совокупному потреблению воды и электроэнергии.
6th SENSE ®
Программа для нормально загрязненной посуды с засохшими остатками пищи. Посудомоечная машина самостоятельно определят степень загрязнения и адаптирует процесс мойки. Когда датчик определяет степень загрязнения, на дисплее отображается анимированное изображение, которое затем сменяется скорректированным значением длительности.
ИНТЕНСИВНАЯ 65°
Программа для очень грязной посуды, наиболее подходящая для сковородок и кастрюль (не использовать для легко повреждаемой посуды).
ЕЖЕДНЕВНАЯ 50°
Нормально загрязненная посуда. Программа для повседневного использования, обеспечивающая качественную мойку за короткое время.
ТИХАЯ 50°
Подходит для использования в ночное время. Гарантирует превосходное качество мойки.
БЫСТРАЯ 30’ 50°
Программа для легко загрязненной посуды без засохших остатков пищи. (Идеально подходит для 2 комплектов).
ХРУСТАЛЬ 45°
Программа для легко повреждаемой посуды, чувствительной к высокой температуре (например, стекло и чашки).
ЗАМАЧИВАНИЕ
Замачивание посуды, которая будет мыться позднее. Эта программа не использует моющее средство.
Примечания:
Для достижения оптимальных результатов при использовании программ “1 Час” и “Быстрая” не превышайте указанное количество комплектов.
Для сокращения потребления старайтесь использовать посудомоечную машину только с полной загрузкой.
3
