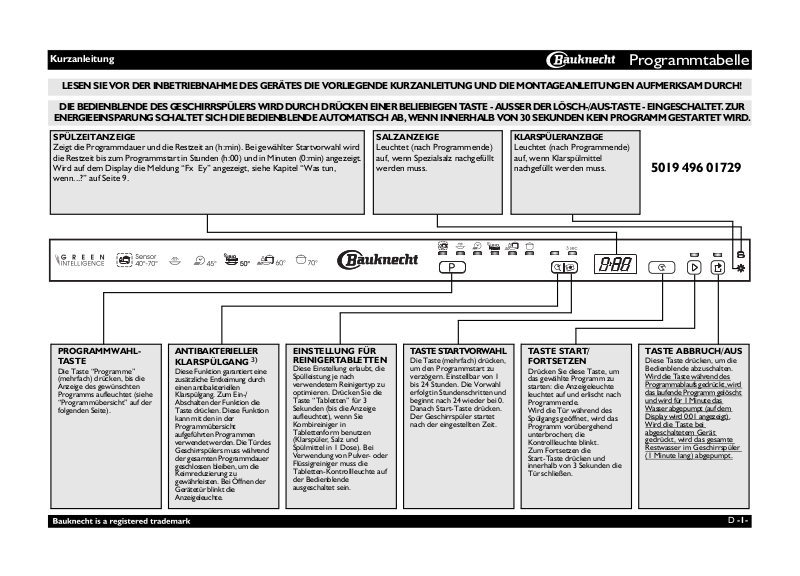

Kurzanleitung |
Programmtabelle |
LESEN SIE VOR DER INBETRIEBNAHME DES GERÄTES DIE VORLIEGENDE KURZANLEITUNG UND DIE MONTAGEANLEITUNGEN AUFMERKSAM DURCH!
DIE BEDIENBLENDE DES GESCHIRRSPÜLERS WIRD DURCH DRÜCKEN EINER BELIEBIEGEN TASTE - AUSSER DER LÖSCH-/AUS-TASTE - EINGESCHALTET. ZUR ENERGIEEINSPARUNG SCHALTET SICH DIE BEDIENBLENDE AUTOMATISCH AB, WENN INNERHALB VON 30 SEKUNDEN KEIN PROGRAMM GESTARTET WIRD.
SPÜLZEITANZEIGE
Zeigt die Programmdauer und die Restzeit an (h:min). Bei gewählter Startvorwahl wird die Restzeit bis zum Programmstart in Stunden (h:00) und in Minuten (0:min) angezeigt. Wird auf dem Display die Meldung “Fx Ey” angezeigt, siehe Kapitel “Was tun, wenn...?” auf Seite 9.
SALZANZEIGE |
|
KLARSPÜLERANZEIGE |
|
|
|
||
Leuchtet (nach Programmende) |
|
Leuchtet (nach Programmende) |
|
|
|
||
auf, wenn Spezialsalz nachgefüllt |
|
auf, wenn Klarspülmittel |
5019 496 01729 |
||||
werden muss. |
|
nachgefüllt werden muss. |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
PROGRAMMWAHLTASTE
Die Taste “Programme” (mehrfach) drücken, bis die Anzeige des gewünschten Programms aufleuchtet (siehe “Programmübersicht” auf der folgenden Seite).
ANTIBAKTERIELLER
KLARSPÜLGANG 3)
Diese Funktion garantiert eine zusätzliche Entkeimung durch einen antibakteriellen Klarspülgang. Zum Ein-/ Abschalten der Funktion die Taste drücken. Diese Funktion kann mit den in der Programmübersicht aufgeführten Programmen verwendet werden. Die Tür des Geschirrspülers muss während der gesamten Programmdauer geschlossen bleiben, um die Keimreduzierung zu gewährleisten. Bei Öffnen der Gerätetür blinkt die Anzeigeleuchte.
EINSTELLUNG FÜR REINIGERTABLETTEN
Diese Einstellung erlaubt, die Spülleistung je nach verwendetem Reinigertyp zu optimieren. Drücken Sie die Taste “Tabletten” für 3 Sekunden (bis die Anzeige aufleuchtet), wenn Sie Kombireiniger in Tablettenform benutzen (Klarspüler, Salz und Spülmittel in 1 Dose). Bei Verwendung von Pulveroder Flüssigreiniger muss die Tabletten-Kontrollleuchte auf der Bedienblende ausgeschaltet sein.
TASTE STARTVORWAHL
Die Taste (mehrfach) drücken, um den Programmstart zu verzögern. Einstellbar von 1 bis 24 Stunden. Die Vorwahl erfolgt in Stundenschritten und beginnt nach 24 wieder bei 0. Danach Start-Taste drücken. Der Geschirrspüler startet nach der eingestellten Zeit.
TASTE START/
FORTSETZEN
Drücken Sie diese Taste, um das gewählte Programm zu starten: die Anzeigeleuchte leuchtet auf und erlischt nach Programmende.
Wird die Tür während des Spülgangs geöffnet, wird das Programm vorübergehend unterbrochen; die Kontrollleuchte blinkt. Zum Fortsetzen die Start-Taste drücken und
innerhalb von 3 Sekunden die Tür schließen.
TASTE ABBRUCH/AUS
Diese Taste drücken, um die Bedienblende abzuschalten. Wird die Taste während des Programmablaufs gedrückt, wird das laufende Programm gelöscht und wird für 1 Minute das Wasser abgepumpt (auf dem Display wird 0:01 angezeigt). Wird die Taste bei abgeschaltetem Gerät gedrückt, wird das gesamte Restwasser im Geschirrspüler (1 Minute lang) abgepumpt.
D -1-
|
Kurzanleitung |
|
|
|
|
|
|
Produktangaben |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Programmübersicht |
|
Rei- |
|
Verbrauch |
Trocknungs- |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
P |
|
|
Programme |
|
Verfügbare |
Beladungsempfehlungen |
niger |
Liter |
kWh |
Minuten 1) |
phase |
|
|
|
|
|
Optionen |
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
Sensor |
40-70°C |
Startvorwahl |
Für den täglichen Gebrauch, mit |
|
|
|
|
|
|
|
|
|
Antibakterieller |
leicht angetrockneten Speiseresten |
X |
7-14 |
1,00-1,60 |
70-155 |
Voll |
|
|||
|
|
|
|
|
|
Klarspülgang |
(z. B. EN 50242). |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
Vorwäsche |
kalt |
Startvorwahl |
Geschirr, das später gespült werden soll. |
— |
4,0 |
0,03 |
14 |
NEIN |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
Express |
45°C |
Startvorwahl |
Leicht verschmutztes Geschirr, ohne |
X |
11,0 |
0,80 |
30 |
NEIN |
|
|
|
|
angetrocknete Speisereste. |
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
|
|
Bio Normal 2) |
50°C |
Startvorwahl |
Normal verschmutztes Geschirr. |
|
|
|
|
|
|
|
|
|
Antibakterieller |
X |
11,0 |
1,03 |
170 |
Voll |
|
||||
|
|
|
Energiesparendes Programm. |
|
|||||||||
|
|
|
Klarspülgang |
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
|
|
Täglich Schnell |
60°C |
Startvorwahl |
Normal verschmutztes Geschirr. |
X |
10,0 |
1,30 |
80 |
Voll |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6 |
|
|
Intensiv |
70°C |
Startvorwahl |
Stark verschmutztes Geschirr, |
|
|
|
|
|
|
|
|
|
Antibakterieller |
X |
14,0 |
1,60 |
145 |
Voll |
|
||||
|
|
|
|
|
|
Klarspülgang |
besonders Töpfe und Pfannen. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1)Die Programmdaten sind Labormesswerte gemäß Norm EN 50242 bei normalen Bedingungen (ohne Zusatzfunktionen). Sie können sich abhängig von den Bedingungen ändern. Bei Sensorprogrammen können die Unterschiede durch die automatische Kalibrierung des Systems bis zu 20 Minuten betragen.
2)Referenzprogramm für das Energie-Etikett gemäß Norm EN 50242. - Hinweis für Prüfinstitute: Wenden Sie sich für detailliertere Informationen über die Bedingungen der EN-Vergleichsprüfung und abweichender Prüfungen an folgende Adresse: “nk_customer@whirlpool.com”.
3)Die bakterienabtötende Wirkung wurde in Zusammenarbeit mit dem Institut Pasteur in Lille (Frankreich) gemäß Norm NF EN 13697 vom November 2001 nachgewiesen.
D -2-
Einstellen der Wasserhärte für stets optimale Reinigungsergebnisse |
Erster Gebrauch |
Die Wasserhärte sollte nur vor dem ersten Spülgang oder wenn sich die Wasserhärte sich geändert hat eingestellt werden.
Die Wasserhärte ist werkseitig auf mittelhart (Stufe 4) eingestellt.
Bei Verwendung von Kombireinigern mit Salzfunktion muss zusätzlich Salz eingefüllt werden, da die Salzfunktion dieser Produkte für Hartwasser nicht ausreicht.
-Die Tasten Eco Program und ABBRUCH/Aus mindestens 3 Sekunden lang niederdrücken.
-Die eingestellte Wasserhärte wird im Display eingeblendet.
-Die Taste Eco Program drücken, um den Einstellwert zu erhöhen. Der Bereich eicht von 1 bis 7 (nach Erreichen der Stufe 7 wird beim nächsten Tastendruck wieder Stufe 1 eingestellt).
-30 Sekunden warten (die Bedienblende schaltet sich ab) oder die Taste START/Fortsetzen drücken, um die Einstellung zu speichern.
1. Das für Sie zuständige Wasserwerk gibt Ihnen Auskunft über die |
2. Diesen Wert in den |
Tipps zur Verwendung von Reinigern |
|||||||
Wasserhärte in Ihrer Gegend. |
|
|
Geschirrspüler eingeben |
||||||
|
|
|
|
||||||
Deutscher |
Französischer |
Englischer |
Wasserhärte- |
Der eingegebene Wert |
Gel oder Pulver |
|
|||
(Klarspüler und |
Tabletten |
||||||||
Härtegrad °dH |
Härtegrad °fH |
Härtegrad °eH |
bereich |
wird am Display angezeigt |
|||||
Regeneriersalz) |
|
||||||||
|
|
|
|
|
|
|
|
||
0 |
- 5 |
0 |
- 9 |
0 - 6,3 |
Weich |
1 |
|
|
|
|
|
|
|
|
|
|
|
||
6 - 10 |
10 |
- 18 |
7 - 12,6 |
Mittel |
2 |
|
|
||
|
|
|
|
|
|
|
|
|
|
11 |
- 15 |
19 |
- 27 |
13,3 - 18,9 |
Durchschnittlich |
3 |
weiter mit Schritt 1 |
|
|
16 |
- 21 |
28 |
- 37 |
19,6 - 25,9 |
Mittelhart |
4 |
Bei HARTEM |
||
(siehe “Tägliche |
|||||||||
|
|
|
|
|
|
|
Wasser muss |
||
22 |
- 28 |
38 |
- 50 |
26,6 - 35 |
Hart |
5 |
|||
Kontrollen”) |
zusätzliches Salz |
||||||||
29 |
- 35 |
51 |
- 63 |
35,7 - 44,1 |
Sehr hart |
6 |
|
nachgefüllt werden |
|
|
|
|
|
|
|
|
|
(weiter mit Schritt |
|
36 |
- 50 |
64 |
- 90 |
44,8 - 62,4 |
Extrem hart |
7 |
|
1, “Tägliche |
|
|
Kontrollen”) |
||||||||
|
|
|
|
|
|
|
|
Beim ersten Gebrauch muss der Salzbehälter unabhängig von der Wasserhärte gefüllt werden
(siehe Beschreibung in Schritt 1 “Tägliche Kontrollen”).
|
Auffüllen des Regeneriersalzbehälters - Löst Kalkablagerungen auf (entfällt, wenn die Wasserhärtestufe auf “weich” gesetzt ist!) |
Tägliche Kontrollen |
||||||
|
1 |
Salzanzeige |
|
|
|
|
Deckel |
|
|
(modellabhängig). |
|
|
|
|
aufschrauben. |
||
|
Deckel |
|
|
|
|
Salzreste am |
||
|
|
abschrauben. |
|
|
|
|
Deckel müssen |
|
|
|
|
|
|
|
|
entfernt werden. |
|
|
|
|
|
|
|
|
Einige Salzbehälter |
|
|
|
|
|
|
|
|
verfügen über eine |
|
|
|
|
|
|
|
|
Füllstandanzeige im |
|
|
|
|
|
|
|
|
Deckel (siehe |
|
1. |
Regeneriersalzbehälter |
|
|
|
|
|
weiter unten die |
|
|
|
|
|
|
Befüllungs- |
|||
2. |
Klarspülerspender |
Regeneriersalzbehälter nur vor dem |
|
Regeneriersalz nachfüllen |
|
anweisungen). |
||
3. |
Reinigerspender |
|
|
|
||||
ersten Spülgang mit Wasser füllen. |
(niemals Reiniger!) min. 0,8 kg/max. 1 kg |
|
|
|||||
4. |
Körbe |
|
(modellabhängig) |
|
|
|
|
|
5,6,7,8 - verfügbare Funktionen am |
|
|
|
|
|
|||
Es kann einige Spülvorgänge dauern, bis die |
Salzanzeige auf der Bedienblende |
Salzanzeige im Salzbehälterdeckel |
||||||
Bedienfeld |
||||||||
Salzanzeige auf der Bedienblende erlischt. |
Die Salzanzeige leuchtet, wenn SALZ |
|
Hell: |
|||||
9. |
Filter |
|
||||||
Bei weichem Wasser muss kein |
Grün: OK. |
NACHFÜLLEN |
||||||
10. Sprüharme |
Regeneriersalz eingefüllt werden. |
NACHGEFÜLLT WERDEN MUSS. |
|
NÖTIG |
||||
|
|
|
|
D -3-
Klarspüler nachfüllen (entfällt bei Tabs). Dosiermenge verändern
Tägliche Kontrollen
2 |
Optische |
|
|
|
|
|
Vorratsanzeige |
|
|
Falls nötig, |
|
|
Deckel B |
|
|
öffnen (die |
Klarspüler |
|
betreffende |
bismax.Marke |
|
Taste |
(~150 ml) |
|
drücken). |
einfüllen |
(modellabhängig)
Die Dosiermenge des Klarspülers kann dem verwendeten Spülmittel angepasst werden. Je kleiner die Einstellung desto weniger Klarspüler wird dosiert (werksseitig: Position 4).
Taste drücken, um Deckel B zu öffnen. Mit Hilfe einer Münze o.ä. den Pfeil im Trichter auf die gewünschte Stellung drehen. Nach Ändern der Dosiermenge Deckel fest zudrücken.
Klarspüleranzeige kontrollieren, um den |
Klarspüleranzeige auf der Bedienblende |
Klarspüleranzeige auf dem Dosierer |
||||
Füllstand im Dosierer zu prüfen. |
Die Kontrolllampe leuchtet auf, wenn |
|
|
Dunkel: OK. |
|
Hell: NACHFÜLLEN NÖTIG |
|
|
|
||||
|
KLARSPÜLER NACHGEFÜLLT WERDEN MUSS. |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Verwenden Sie nur Klarspüler für Haushaltsgeschirrspülmaschinen. Verschütteten Klarspüler sofort abwischen. Sonst erhöhte Schaumbildung, die zu Fehlfunktionen führen kann.
Bei Schlieren: niedrigere Stufe (1-3) einstellen. Geschirr ist nicht perfekt trocken: höhere Stufe (5-6) einstellen. Kunststoffteile trocknen schlechter ab, dies wird durch eine höhere Einstellung nicht verbessert.
Reiniger mit Klarspülfunktion können nur bei Programmen mit längerer Dauer ihre Wirkung entfalten. Bei Kurzprogrammen kann es zu Rückständen des Reinigers kommen (ggf. Pulverreiniger verwenden). Reiniger mit Klarspülfunktion neigen zu erhöhter Schaumbildung.
Reiniger einfüllen - Nur vom Hersteller empfohlene Reiniger für Haushaltsgeschirrspülmaschinen verwenden |
Täglicher Gebrauch |
||
|
|||
|
Den Deckel A öffnen |
Spülmittel nachfüllen: Tabletten / Pulver / |
Durch Drücken der Spezialrippen |
3 |
(die betreffende Taste drücken). |
Flüssigreiniger in die große Kammer. |
den Deckel schließen. |
|
Reiniger erst |
Nur jeweils eine Tablette pro |
|
|
unmittelbar |
Spülgang verwenden und diese |
|
|
|
vor Start des |
nur in den Reinigerspender geben. |
|
|
Programms |
|
|
|
einfüllen. |
Es können alle Arten von |
|
|
|
Tabletten verwendet werden, bei |
|
|
|
Verwendung von 2-in1-Tabs muss |
|
|
|
jedoch unbedingt Regeneriersalz |
|
|
|
zugegeben werden. |
