Page 1
GSXA 7521
Avant d'utiliser le lave-vaisselle pour la première fois, nous vous conseillons
de lire les instructions de montage et d'utilisation!

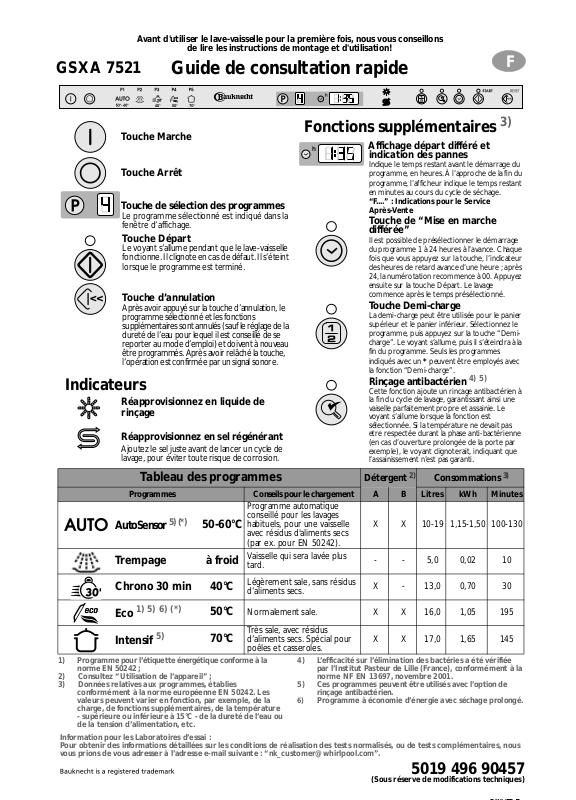

Guide de consultation rapide
F
3)
Touche Marche
Fonctions supplémentaires
Affichage départ différé et
indication des pannes
Touche Arrêt
Touche de sélection des programmes
Le programme sélectionné est indiqué dans la
fenêtre d’affichage.
Touch e D épar t
Le voyant s’allume pendant que le lave-vaisselle
fonctionne. Il clignote en cas de défaut. Il s’éteint
lorsque le programme est terminé.
Touche d’annulation
Après avoir appuyé sur la touche d’annulation, le
programme sélectionné et les fonctions
supplémentaires sont annulés (sauf le réglage de la
dureté de l’eau pour lequel il est conseillé de se
reporter au mode d’emploi) et doivent à nouveau
être programmés. Après avoir relâché la touche,
l’opération est confirmée par un signal sonore.
Indicateurs
Réapprovisionnez en liquide de
rinçage
Réapprovisionnez en sel régénérant
Ajoutez le sel juste avant de lancer un cycle de
lavage, pour éviter toute risque de corrosion.
Tableau des programmes
Programmes Conseils pour le chargement A B Litres kWh Minutes
Programme automatique
5) (*)
AutoSensor
50-60°C
Tre mpa ge à froid
Chrono 30 min 40°C
1) 5) 6) (*)
Eco
Intensif
1) Programme pour l’étiquette énergétique conforme à la
norme EN 50242 ;
2) Consultez “Utilisation de l’appareil” ;
3) Données relatives aux programmes, établies
conformément à la norme européenne EN 50242. Les
valeurs peuvent varier en fonction, par exemple, de la
charge, de fonctions supplémentaires, de la température
- supérieure ou inférieure à 15°C - de la dureté de l’eau ou
de la tension d’alimentation, etc.
Information pour les Laboratoires d’essai :
Pour obtenir des informations détaillées sur les conditions de réalisation des tests normalisés, ou de tests complémentaires, nous
vous prions de vous adresser à l’adresse e-mail suivante : “[email protected]”.
5)
50°C
70°C
conseillé pour les lavages
habituels, pour une vaisselle
avec résidus d'aliments secs
(par ex. pour EN 50242).
Vaisselle qui sera lavée plus
tard.
Légèrement sale, sans résidus
d’aliments secs.
Normalement sale. X X 16,0 1,05 195
Très sale, avec résidus
d’aliments secs. Spécial pour
poêles et casseroles.
4) L’efficacité sur l’élimination des bactéries a été vérifiée
par l’Institut Pasteur de Lille (France), con formément à la
norme NF EN 13697, novembre 2001.
5) Ces programmes peuvent être utilisés avec l’option de
rinçage antibactérien.
Programme à économie d’énergie avec séchage prolongé.
6)
Indique le temps restant avant le démarrage du
programme, en heures. À l’approche de la fin du
programme, l’afficheur indique le temps restant
en minutes au cours du cycle de séchage.
“F....” : Indications pour le Service
Après-Vente
Touche de “Mise en marche
différée”
Il est possible de présélectionner le démarrage
du programme 1 à 24 heures à l’avance. Chaque
fois que vous appuyez sur la touche, l’indicateur
des heures de retard avance d’une heure ; après
24, la numérotation recommence à 00. Appuyez
ensuite sur la touche Départ. Le lavage
commence après le temps présélectionné.
Touche Demi-charge
La demi-charge peut être utilisée pour le panier
supérieur et le panier inférieur. Sélectionnez le
programme, puis appuyez sur la touche “Demicharge”. Le voyant s’allume, puis il s’éteindra à la
fin du programme. Seuls les programmes
indiqués avec un * peuvent être employés avec
la fonction “Demi-charge”.
Rinçage antibactérien
Cette fonction ajoute un rincage antibactérien à
la fin du cycle de lavage, garantissant ainsi une
vaiselle parfaitement propre et assainie. Le
voyant s’allume lorsque la fonction est
sélectionnée. Si la température ne devait pas
etre respectée durant la phase anti-bactérienne
(en cas d’ouverture prolongée de la porte par
exemple), le voyant clignoterait, indiquant que
l’assainissement n’est pas garanti
Détergent
X X 10-19 1,15-1,50 100-130
- - 5,0 0,02 10
X - 13,0 0,70 30
X X 17,0 1,65 145
(Sous réserve de modifications techniques)
2)
Consommations
5019 496 90457
4) 5)
.
3)
Page 2
Comment utiliser l’appareil
Pour de plus amples explications, consultez les différents chapitres de la notice d’emploi.
Mise sous tension
Comment remplir le
distributeur de détergent
Contrôlez le niveau
du liquide de rinçage
Contrôlez le niveau
du sel régénérant
Chargez les paniers
Sélectionnez le programme
Sélectionnez les
fonctions supplémentaires
Appuyez sur la touche
Compartiment
À chaque cycle de lavage.
Compartiment
Uniquement pour les programmes avec
trempage (prélavage).
Si vous utilisez des détergents combinés
type “2 en 1” ou “3 en 1” ou “4 en 1”
respectez les consigne d’utilisation !
Indicateur mécanique C.
Ou voyant sur le bandeau de commande (si présent).
Uniquement sur modéles avec
adoucisseur.
Indicateur mécanique D.
Ou indicateur électrique sur le bandeau
de commande (si présent).
Consultez les instructions pour le chargement des paniers.
La machine visualise le programme sélectionné en dernier.
Appuyez sur la touche P ou jusqu’à ce que le programme choisi s’allume.
Si nécessaire (si présent).
Le voyant correspondant s’allume.
MARCHE
A :
B :
.
ABC
Appuyez sur la
touche DÉPART
Fermez la porte,
ouvrez le robinet d’eau
lavage
Cycle de
Éteignez l’appareil
Fermez le robinet d’eau,
déchargez les paniers
Le programme sélectionné
est ainsi mémorisé
(également si coupure de
courant après validation).
A la fin du programme la machine émet un signal acoustique.
L’afficheur visualise
éteint : appuyez sur la touche
Attention au nuage de vapeur lorsque vous ouvrirez la porte !
Déchargez l’appareil en commençant par le panier inférieur.
“End”
“Modifier le programme en cours”
1. Appuyez sur la touche Reset.
2. Vidage automatique 30 sec. env.
3. Sélectionnez un nouveau programme.
4. Programmez d e no uveau les fonctions
supplémentaires désirées (à l'exception de
“Programmer détergent” - si présent et
“Programmer dureté de l'eau”).
5. Démarrez de nouveau le lave-vaisselle
avec la touche Start.
- N’ouvrez la porte qu’en cas de nécessité
absolue (Attention au nuage de vapeur).
- Si vous éteignez l’appareil en cours de
programme, lorsque vous le remettrez
en marche, le programme redémarrera
là où le cycle a été interrompu.
. Seulement lorsque le voyant
, tous les voyants s’éteignent.
OFF
DÉPART
est
Page 3
Indications relatives au chargement du lave-vaisselle
et à la configuration des paniers
Panier supérieur :
tirez les
1)
deux
deux
Support multi-rangement (A) :
En fonction de la position, pour ustensiles
longs, tasses et verres, par exemple. Trois
positions sont disponibles.
Supports de la vaisselle (B) :
En fonction de la position, pour tasses et
verres à pied.
Stabilisateur de verres tournant (C) :
En fonction de la position, pour petits
verres ou verres à pied.
Chargez les ustensiles longs
(fourchettes à rôti, grands
couteaux) en tournant leur partie
pointue vers l’appareil.
“Demi-charge” panier supérieur
(selon modèle) :
Chargement du panier supérieur (voir
description Fonctions supplémentaires).
Disposez le panier à couverts (D) dans
le panier supérieur.
Vous pouvez régler le panier en
hauteur même s’il est chargé :
•
Réglage inférieur :
poignées du panier (E) vers
l’extérieur et abaissez-le.
•
Réglage supérieur :
poignées (E) vers le haut jusqu’à ce
que le panier soit encastré (Réglage
d’usine).
Le panier doit être au même niveau
des deux côtés.
Retrait du panier supérieur pour le
lavage dans le panier inférieur
d’assiettes ou de plats à four de
grande dimension :
Soulevez les arrêts (F) qui bloquent le
panier sur ses rails, à gauche et à droite,
et extrayez le panier supérieur.
Lorsque le panier supérieur est installé,
les arrêts doivent toujours être fermés.
tirez les
en fonction du modèle de l’appareil
2)
F
Arrêt
fermé
Arrêt
ouvert
F
Panier inférieur :
Selon le modèle de l’appareil, des supports
pour plats de service escamotables ou fixes
sont présents (G).
“Casseroles” panier inférieur
(selon modèle) :
Chargement du panier inférieur (voir
description Fonctions supplémentaires).
Lavage plus intensif surtout pour les
plats de service et les casseroles.
Panier à couverts (J) ou (H) :
Certains modèles sont équipés d’une
grille (I) qui peut être placée sur le
panier à couverts et sert de séparation.
Panier à couverts (D), si présent,
uniquement pour les appareils équipés
de la fonction demi-charge.
Chargez les couverts avec lesquels
vous pourriez vous blesser avec les
pointes tournées vers le bas.
Introduisez uniquement des articles pouvant être lavés au lave-vaisselle. N’intro duisez pas des articles qui ne peuvent pas être la vés au
lave-vaisselle : objets en bois, en aluminium, en plastique, en étain, vaisselle décorée (non émaillée), couvert s en argent.
Les articles suivants peuvent être achetés auprès de votre revendeur :
1)
Support multi-rangement (A) - code de commande AMH 369.
2)
Stabilisateur de verres tournant (C) - code de commande WGH 1000.
Page 4
Ce qu’il convient de faire en cas de...
En cas de problème de fonctionnement, vérifiez les points suivants avant de vous adresser au Service Après- Vente (* consultez
aussi le chapitre relatif au mode d’emploi).
Problème Cause Solution
L ’appareil ne fonctionne
pas
La vaisselle n’est pas
sèche
La vaisselle n’est pas
tout à fait propre
Des résidus sous forme
de grains de sable ou de
granulés sont présents
Les éléments en
plastique sont décolorés
Il y a des dépôts sur la
vaisselle
• Éliminables • Des taches sont présentes sur la
• Non éliminables • L’eau n’est pas suffisamment douce car
Les verres sont opaques,
ils ne brillent pas
Des taches de rouille
sont présentes sur les
couverts
Identification des
pannes de l’appareil
Si, après avoir effectué les contrôles ci-dessus, le défaut persiste, éteignez l’appareil et fermez le robinet d’eau puis contactez
le Service Après-Vente (voir sur la garantie).
Avant de contacter le Service Après-vente, munissez-vous des données suivantes :
• Le type de panne
• Type et modèle de l’appareil
• le numéro de Service, numéro indiqué sur l’étiquette signalétique adhésive
du service après-vente qui se trouve à l’intérieur de la porte, sur la droite.
• L’eau n’arrive pas. • Ouvrez le robinet.
• L’appareil charge une quantité d’eau
insuffisante
• Le courant est coupé. • Branchez la fiche dans la prise de courant.
• Démarrage du programme
présélectionné.
• La quantité de produit de rinçage est
insuffisante.
• Il reste de l’eau dans les parties creuses. • Chargez la vaisselle de manière à ce qu’elle soit inclinée.
• Le jet d’eau n’atteint pas toutes les
surfaces de la vaisselle.
• La quantité de détergent est
insuffisante.
• Le programme sélectionné ne convient pas. • Sélectionnez un programme de lavage plus intensif.
• Les bras d’aspersion sont bloqués. • Les bras d’aspersion doivent tourner librement.
• Les gicleurs des bras d’aspersion sont
bloqués.
• Le détergent ne convient pas/est périmé. • Utilisez un détergent de marque, de bonne qualité.
• Les filtres sont encrassés. • Contrôlez régulièrement si les filtres sont propres/
• Les filtres ne sont pas installés
correctement.
• Jus de tomate/carotte, ... • En fonction du matériau, utilisez un détergent ayant
vaisselle/les verres.
• Des taches/rayures sont présentes sur
les verres.
• La vaisselle/les verres sont recouverts
d’une couche de sel.
des traces de calcaire sont visibles sur la
vaisselle.
• Ils ne peuvent pas être lavés au lavevaisselle.
• Ces couverts ne sont pas en acier
inoxydable.
• Le voyant DÉPART clignote.
• Indicateur F... (si présent).
• Nettoyez le filtre d’arrivée d’eau installé sur le robinet.
• Contrôlez que le tuyau d’alimentation n’est pas plié.
• Appuyez sur la touche DÉPART.
• Fermez la porte.
• Contrôlez le disjoncteur.
• éventuellement, réglez le démarrage du programme
sur “0”.
• Augmentez le dosage *.
• Chargez la vaisselle de façon à ce que les différentes
pièces ne se touchent pas. Les pièces de vaisselle aux
surfaces creuses doivent être tournées vers le bas.
• Effectuez le dosage du détergent en vous conformant
aux instructions du fabricant.
• Retirez les impuretés qui empêchent l’eau d’affluer *.
lavez-les au besoin *.
• Introduisez le filtre correctement et serrez-le *.
un pouvoir blanchissant plus puissant.
• Augmentez le dosage du liquide de rinçage *.
• Diminuez le dosage du liquide de rinçage *.
• Fermez correctement le couvercle du réservoir à sel *.
• Modifiez le réglage du sélecteur de dureté de l’eau, au
besoin, réapprovisionnez en sel *.
• Utilisez des verres pouvant être lavés au lave-vaisselle.
• Utilisez des couverts appropriés.
• Assurez-vous que les filtres ne sont pas encrassés et
que l’alimentation de l’eau n’est pas coupée (nettoyez
les filtres si nécessaire *). Redémarrez le programme.
Appuyez sur la touche DÉPART pendant 2 secondes,
jusqu’à ce que le voyant DÉPART s’éteigne.
Sélectionnez à nouveau le programme et appuyez une
nouvelle fois sur la touche DÉPART.
Loading...
