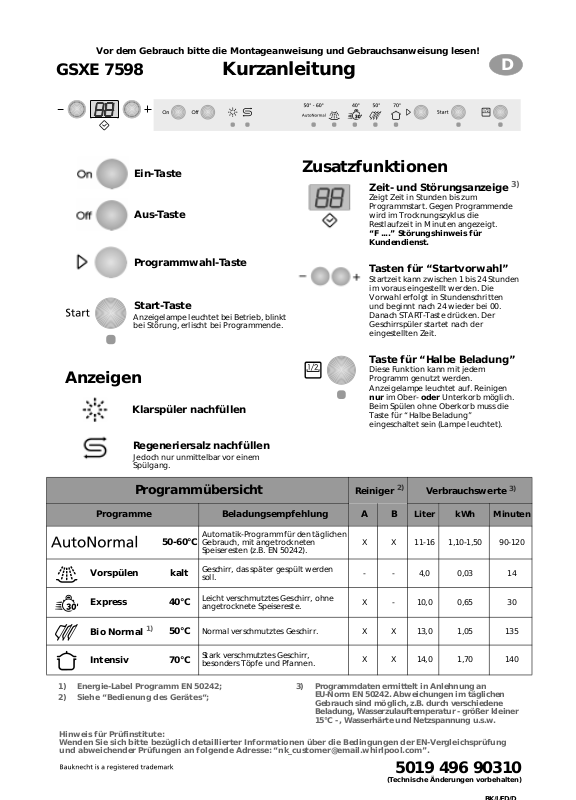

Page 1

Vor dem Gebrauch bitte die Montageanweisung und Gebrauchsanweisung lesen!

GSXE 7598

Kurzanleitung

Anzeigen

Ein-Taste

Aus-Taste

Programmwahl-Taste

Start-Taste

Anzeigelampe leuchtet bei Betrieb, blinkt bei Störung, erlischt bei Programmende.

Klarspüler nachfüllen

Regeneriersalz nachfüllen

Jedoch nur unmittelbar vor einem Spülgang.

Programmübersicht

Zusatzfunktionen

Zeit- und Störungsanzeige

Zeigt Zeit in Stunden bis zum Programmstart. Gegen Programmende wird im Trocknungszyklus die Restlaufzeit in Minuten angezeigt.

“F ....” Störungshinweis für

Kundendienst.

Tasten für “Startvorwahl”

Startzeit kann zwischen 1 bis 24 Stunden im voraus eingestellt werden. Die Vorwahl erfolgt in Stundenschritten und beginnt nach 24 wieder bei 00. Danach START-Taste drücken. Der Geschirrspüler startet nach der eingestellten Zeit.

Taste für “Halbe Beladung”

Diese Funktion kann mit jedem Programm genutzt werden. Anzeigelampe leuchtet auf. Reinigen

im Ober-

nur

Beim Spülen ohne Oberkorb muss die Taste für “Halbe Beladung” eingeschaltet sein (Lampe leuchtet).

Reiniger

oder

Verbrauchswerte

Unterkorb möglich.

Programme Beladungsempfehlung A B

Automatik-Programm für den täglichen

50-60°C

Vorspülen kalt

Express 40°C

Bio Normal

Intensiv 70°C

1) Energie-Label Programm EN 50242;

2) Siehe “Bedienung des Gerätes“;

Hinweis für Prüfinstitute: Wenden Sie sich bitte bezüglich detaillierter Informationen über die Bed ingungen der EN-Vergleichsprüfung und abweichender Prüfungen an folgende Adresse: “[email protected]”.

Gebrauch, mit angetrockneten Speiseresten (z.B. EN 50242).

Geschirr, das später gespült werden soll.

Leicht verschmutztes Geschirr, ohne angetrocknete Speisereste.

Normal verschmutztes Geschirr. X X 13,0 1,05 135

50°C

Stark verschmutztes Geschirr, besonders Töpfe und Pfannen.

3) Programmdaten ermittelt in Anlehnung an EU-Norm EN 50242. Abweichungen im täglichen Gebrauch sind möglich, z.B. durch verschiedene Beladung, Wasserzulauftemperatur - größer kleiner 15°C - , Wasserhärte und Netzspannung u.s.w.

X X 11-16 1,10-1,50 90-120

- - 4,0 0,03 14

X - 10,0 0,65 30

X X 14,0 1,70 140

Liter kWh Minuten

5019 496 90310

(Technische Änderungen vorbehalten)

Page 2

Bedienung des Gerätes

CBA

Zusätzliche Hinweise finden Sie in den einzelnen Kapiteln der Gebrauchsanweisung.

Tür öffnen

Gerät einschalten

Reiniger einfüllen

Klarspüler

kontrollieren

Regeneriersalz

kontrollieren

Körbe beladen

Programm wählen

Zusatzfunktionen

wählen

EIN

-Taste drücken.

Kammer Bei jedem Spülgang. Kammer Nur bei Programmen mit Vorspülen.

Mechanische Anzeige C. Elektrische Anzeigelampe auf Bedienungsblende (wenn vorhanden).

Nur wenn Wasserenthärter vorhanden.

Mechanische Anzeige D. Elektrische Anzeigelampe auf Bedienungsblende (wenn vorhanden).

Siehe Beladungshinweise.

Das zuletzt gewählte Programm leuchtet.

Bei Bedarf (wenn vorhanden). Entsprechende Anzeigelampe leuchtet auf.

-Taste betätigen, bis gewünschtes Programm leuchtet.

START-Taste drücken

Wasserhahn öffnen,

Tür schließen

Spülvorgang

Gerät ausschalten

Wasserhahn schließen,

Körbe entladen

Danach ist das gewählte Programm gespeichert (auch bei Stromausfall).

Bei Programmende ertönt ein akustisches Signal. Erst nachdem die START-Taste erloschen ist: Sämtliche Anzeigelampen erlöschen.

Achtung: Dampfaustritt beim Öffnen der Tür!

Beim Entladen des Gerätes mit dem Unterkorb beginnen.

“Programm wechseln”

START-Taste 2 Sek. gedrückt halten, bis Anzeigelampe erlischt;

Programm neu wählen und START-Taste erneut drücken.

- Tür nur wenn erforderlich öffnen (Vorsicht: Heißer Dampf).

- Wird das Gerät vorzeitig ausgeschaltet, läuft das Programm nach dem Wiedereinschalten an der unterbrochenen Stelle weiter.

AUS

-Taste drücken.

Page 3

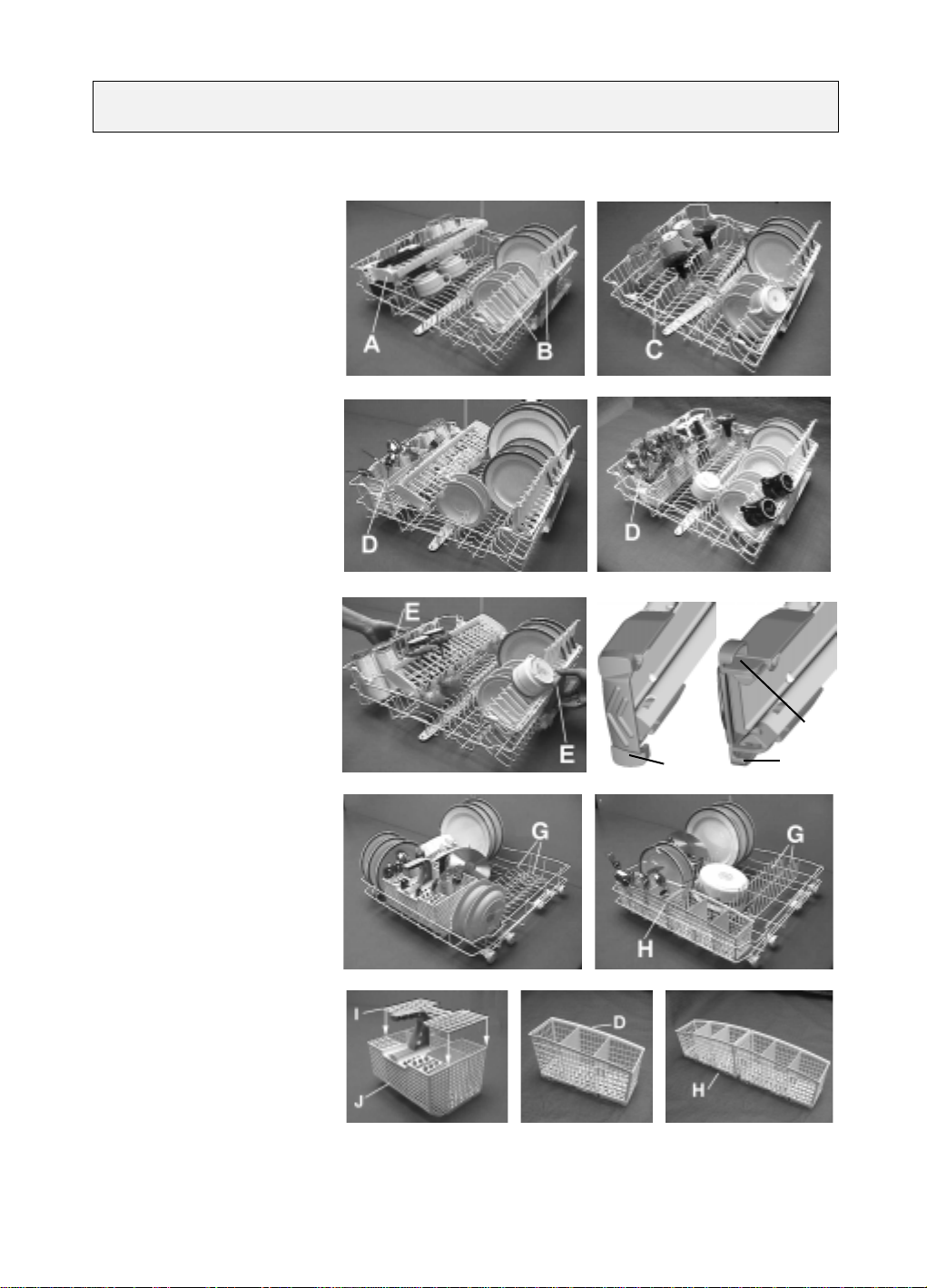

Beladungshinweise und Korbausstattung

Oberkorb:

Multifunktionsablage (A) 1):

Je nach Position, z.B. lange Besteckteile, Tassen und Gläser. Drei Positionen möglich.

Geschirrhalter (B):

Je nach Position, z.B. Teller, Tassen und langstielige Gläser.

Glashalter schwenkbar (C) 2):

Je nach Position, z.B. kleine oder langstielige Gläser.

Halbe Beladung:

Nur

Oberkorb beladen.

Besteckkorb (D) im Oberkorb positionieren.

Höhenverstellung (auch mit Beladung):

Untere Stellung:

• Korbgriffe (E) nach außen ziehen und Korb absenken.

Obere Stellung:

• Korbgriffe (E) bis zum Einrasten nach oben ziehen (Auslieferungszustand).

Die beiden Korbgriffe müssen sich auf gleicher Höhe befinden.

Herausnehmen des Oberkorbes zum Spülen großer Teller bzw. Backbleche im Unterkorb:

Verschlusskappen (F) rechts und links an den Korbschienen aufklappen und Oberkorb entfernen.

Beim Betrieb mit Oberkorb müssen die Kappen immer geschlossen sein.

Die

beiden

je nach Geräteausführung

Kappe

geschlossen

geöffnet

Kappe

Unterkorb:

Je nach Geräteausführung mit klappbaren oder festen Tellerhaltern (G).

Halbe Beladung: Nur

Unterkorb beladen.

Die Spülkraft, vor allem für Teller und Töpfe, wird erhöht.

Besteckkorb (J) oder (H):

Je nach Modell ist ein aufsteckba rer Gittereinsatz (I) zur Separierung der Besteckteile beigefügt. Besteckkorb (D) nur bei Geräten mit halber Beladung. Gegenstände die zu Verletzungen führen können, müssen mit der Spitze nach unten in den Besteckkorb einsortiert werden.

Verwenden Sie nur spülmaschinenfestes Geschirr. Bitte keine Gegenstände im Geschirrspüler reinigen, die ungeeignet sind, z.B. Holz, Aluminium, Zinn, Geschirr mit Dekor (ohne Unterglasur), Silberbesteck. Kann beim Händler gekauft werden:

Multifunktionsablage (A) - Set Nr. AMH 369.

Glashalter schwenkbar (C) - Set Nr. WGH 1000.

BK/III2/D

Page 4

Was tun, wenn...

Sollte Ihr Gerät nicht ordnungsgemäß funktionieren, dann überprüfen Sie bitte die folgenden Punkte, bevor Sie den Kundendienst rufen (* siehe auch entsprechendes Kapitel in der Gebrauchsanweisung).

Störung Ursache Abhilfe

Gerät läuft nicht an

Geschirr nicht trocken

Geschirr nicht sauber

Sand- und grießartige

• Keine Wasserzufuhr. • Wasserhahn öffnen.

• Zu geringe Wasserzufuhr. • Zulaufsieb an Wasserhahn reinigen.

• Keine Stromzufuh r. • Netzstecker einstecken.

• Startzeit ist vorgewählt. • ggf. Startzeit au f “0” stellen.

• Klarspülmenge zu niedrig. • Dosierung erhöhen *.

• Restwasser in Vertiefungen. • Geschirrteile schräg positionieren.

• Geschirrflächen werden von Wasserstrahl nicht erreicht.

• Zu wenig Reiniger. • Entsprechend Herstellerangabe dosieren.

• Falsches Programm eingestellt. • Stärkeres Programm wählen.

• Sprüharme blockiert. • Sprüharme müssen sich frei drehen.

• Düsen in Sprüharmen verstopft. • Verschmutzung beseitigen *.

• Reiniger nicht geeignet/zu alt. • Einsatz eines guten Markenreinigers.

• Siebe verschmutzt. • Siebe regelmäßig prüfen/ ggf. reinigen *.

Knickfreie Verlegung Zulaufschlauch prüfen.

• START-Taste drücken.

• Tür schließen.

• Sicherung im Haus prüfen.

• Geschirr so einordnen, dass es sich nicht berührt. Hohlflächen nach unten positionieren.

Rückstände

• Siebe nicht richtig positioniert. • Sieb richtig einlegen und festziehen *.

Verfärbung Kunststoffteile

• Tomaten-/Karottensaft,... • Abhängig von Material, ggf. Reiniger mit stärkerer Bleichwirkung verwenden.

Beläge auf Geschirr

• entfernbar • Flecken an Geschirr/Gläsern. • Klarspüldosiermenge erhöhen *.

• Schlieren/Streifen an Gläsern. • Klarspüldosiermenge reduzieren *.

• Salzbelag auf Geschirr/Gläsern. • Salzbehälterdeckel richtig verschließen *.

• nicht entfernbar • Wasserenthärtung unzureichend, Kalkflecken.

• Wasserhärteeinstellung korrigieren, ggf. Salz nachfüllen *.

Gläser trübe/blind Rost auf Besteck Fehlererkennung

Gerät

• Nicht spülmaschinenbeständig. • Spülbeständige Gläser verwenden.

• Nicht ausreichend rostbeständig. • Spülbeständig es Besteck verwenden.

• START-Lampe blinkt. • Prüfen, ob Filtersystem verschmutzt ist und ggf. reinigen *. Programm neu starten. START-Taste 2 Sekunden drücken, bis Anzeigelampe START erlischt. Programm neu wählen und START-Taste erneut drücken.

• Anzeige F... (wenn vorhanden). • Service benachrichtigen.

Sollte die Störung nach o.g. Kontrollen weiterhin bestehen oder erneut auftreten, schalten Sie das Gerät aus und schließen Sie den Wasserhahn. Setzen Sie sich bitte mit Ihrer Kundendienststelle in Verbindung (siehe hierzu Garantieheft).

Bitte halten Sie für den Anruf bei Ihrer Kundendienststelle folgende Angaben bereit:

• Kurze Beschreibung der Störung.

• Gerätetype und Modell.

• Servicenummer, d.h. die Zahl auf dem Service-Aufkleber

an der rechten Türinnenseite.
