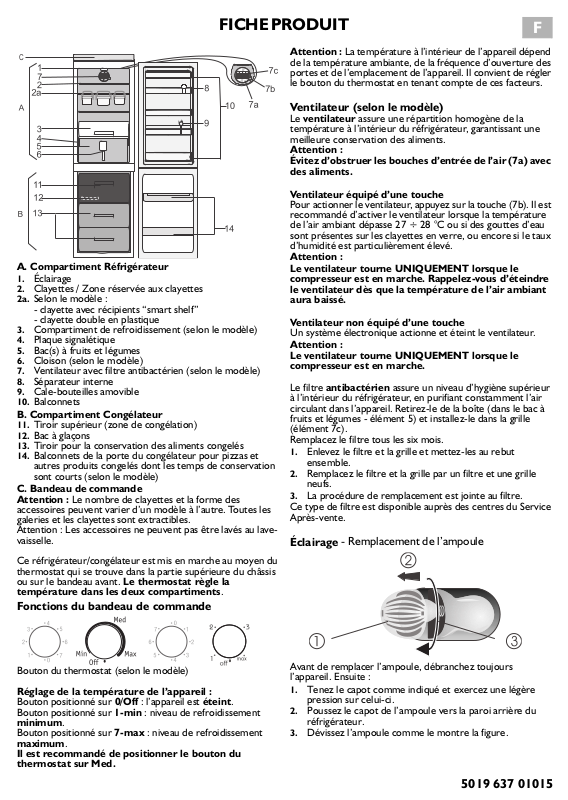

FICHE PRODUIT
F
A. Compartiment Réfrigérateur
Éclairage
1.
Clayettes / Zone réservée aux clayettes
2.
Selon le modèle :
2a.
- clayette avec récipients “smart shelf”
- clayette double en plastique
Compartiment de refroidissement (selon le modèle)
3.
Plaque signalétique
4.
Bac(s) à fruits et légumes
5.
Cloison (selon le modèle)
6.
Ventilateur avec filtre antibactérien (selon le modèle)
7.
Séparateur interne
8.
Cale-bouteilles amovible
9.
Balconnets
10.
B. Compartiment Congélateur
Tiroir supérieur (zone de congélation)
11.
Bac à glaçons
12.
Tiroir pour la conservation des aliments congelés
13.
Balconnets de la porte du congélateur pour pizzas et
14.
autres produits congelés dont les temps de conservation
sont courts (selon le modèle)
C. Bandeau de commande
Attention :
accessoires peuvent varier d’un modèle à l’autre. Toutes les
galeries et les clayettes sont extractibles.
Attention : Les accessoires ne peuvent pas être lavés au lavevaisselle.
Ce réfrigérateur/congélateur est mis en marche au moyen du
thermostat qui se trouve dans la partie supérieure du châssis
ou sur le bandeau avant.
température dans les deux compartiments
Le nombre de clayettes et la forme des
Le thermostat règle la
.
Fonctions du bandeau de commande
Attention :
de la température ambiante, de la fréquence d’ouverture des
portes et de l’emplacement de l’appareil. Il convient de régler
le bouton du thermostat en tenant compte de ces facteurs.
La température à l’intérieur de l’appareil dépend
Ventilateur (selon le modèle)
Le
ventilateur
température à l’intérieur du réfrigérateur, garantissant une
meilleure conservation des aliments.
Attention :
Évitez d’obstruer les bouches d’entrée de l’air (7a) avec
des aliments.
Ventilateur équipé d’une touche
Pour actionner le ventilateur, appuyez sur la touche (7b). Il est
recommandé d’activer le ventilateur lorsque la température
de l’air ambiant dépasse 27 ÷ 28 °C ou si des gouttes d’eau
sont présentes sur les clayettes en verre, ou encore si le taux
d’humidité est particulièrement élevé.
Attention :
Le ventilateur tourne UNIQUEMENT lorsque le
compresseur est en marche. Rappelez-vous d’éteindre
le ventilateur dès que la température de l’air ambiant
aura baissé.
Ventilateur non équipé d’une touche
Un système électronique actionne et éteint le ventilateur.
Attention :
Le ventilateur tourne UNIQUEMENT lorsque le
compresseur est en marche.
Le filtre
à l’intérieur du réfrigérateur, en purifiant constamment l’air
circulant dans l’appareil. Retirez-le de la boîte (dans le bac à
fruits et légumes - élément 5) et installez-le dans la grille
(élément 7c).
Remplacez le filtre tous les six mois.
Enlevez le filtre et la grille et mettez-les au rebut
1.
ensemble.
Remplacez le filtre et la grille par un filtre et une grille
2.
neufs.
La procédure de remplacement est jointe au filtre.
3.
Ce type de filtre est disponible auprès des centres du Service
Après-vente.
Éclairage
assure une répartition homogène de la
antibactérien
assure un niveau d’hygiène supérieur
- Remplacement de l’ampoule
Bouton du thermostat (selon le modèle)
Réglage de la température de l’appareil :
Bouton positionné sur
Bouton positionné sur
minimum
Bouton positionné sur
maximum
Il est recommandé de positionner le bouton du
thermostat sur Med.
.
.
: l’appareil est
0/Off
: niveau de refroidissement
1-min
: niveau de refroidissement
7-max
éteint
.
Avant de remplacer l’ampoule, débranchez toujours
l’appareil. Ensuite :
Tenez le capot comme indiqué et exercez une légère
1.
pression sur celui-ci.
Poussez le capot de l’ampoule vers la paroi arrière du
2.
réfrigérateur.
Dévissez l’ampoule comme le montre la figure.
3.
5019 637 01015
