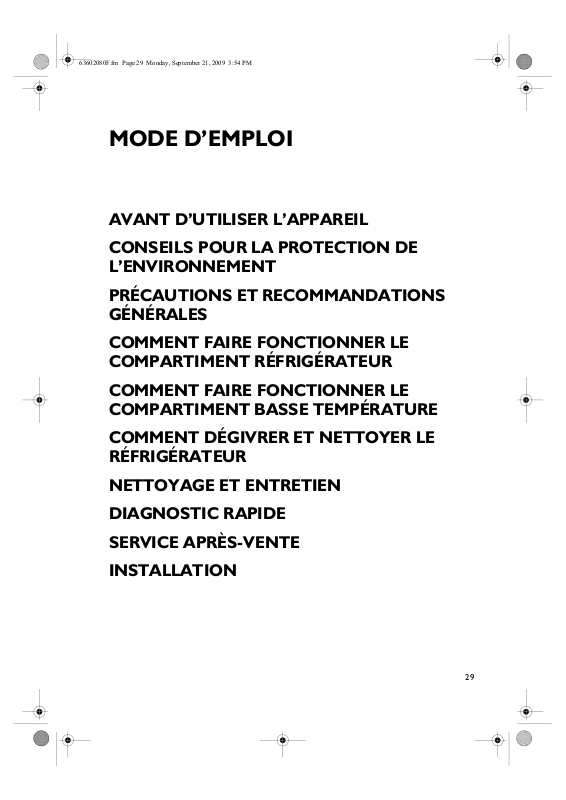

MODE D’EMPLOI
AVANT D’UTILISER L’APPAREIL
CONSEILS POUR LA PROTECTION DE
L’ENVIRONNEMENT
PRÉCAUTIONS ET RECOMMANDATIONS
GÉNÉRALES
COMMENT FAIRE FONCTIONNER LE
COMPARTIMENT RÉFRIGÉRATEUR
COMMENT FAIRE FONCTIONNER LE
COMPARTIMENT BASSE TEMPÉRATURE
COMMENT DÉGIVRER ET NETTOYER LE
RÉFRIGÉRATEUR
NETTOYAGE ET ENTRETIEN
DIAGNOSTIC RAPIDE
SERVICE APRÈS-VENTE
INSTALLATION
29
Page 2
63602080F.fm Page 30 Monday, September 21, 2009 3:54 PM
AVANT D’UTILISER L’APPAREIL
• L’appareil que vous venez d’acheter a été conçu
pour être utilisé dans un cadre domestique ainsi
que :
- dans les coins cuisine de lieux de travail,
commerces et/ou bureaux ;
- dans les usines ;
- dans les hôtels, motels, pensions, maisons
d’hôte, bed & breakfast, etc., mis au service
du client.
Pour utiliser au mieux votre appareil, nous vous
invitons à lire attentivement les instructions
relatives à son utilisation ; vous y trouverez la
description de votre appareil et des conseils
utiles pour la conservation des aliments.
Conservez cette notice d’emploi pour toute
consultation ultérieure.
1. Après avoir déballé l’appareil, assurez-vous qu’il
n’est pas endommagé et que les portes ferment
parfaitement. Tout dommage éventuel devra être
signalé au revendeur dans un délai de 24 heures.
2. Nous vous conseillons d’attendre au moins deux
heures avant de mettre l’appareil en service afin
que le circuit réfrigérant soit pleinement
performant.
3. Assurez-vous que l’installation et le
branchement électrique ont été réalisés par un
technicien qualifié, conformément aux
instructions du fabricant et aux normes locales
en vigueur en matière de sécurité.
4. Nettoyez l’intérieur de l’appareil avant de l’utiliser.
CONSEILS POUR LA PROTECTION DE
L’ENVIRONNEMENT
1.Emballage
L’emballage est 100% recyclable et porte le
symbole du recyclage. Pour la mise au rebut,
suivez les réglementations locales en vigueur.
Les matériaux d’emballage (sachets en plastique,
éléments en polystyrène, etc.) doivent être
conservés hors de portée des enfants car ils
constituent une source potentielle de danger.
2.Mise au rebut
Cet appareil a été fabriqué avec des matériaux
recyclables. Cet appareil porte le symbole du
recyclage conformément à la Directive
Européenne 2002/96/CE concernant les
Déchets d’Équipements Électriques et
Électroniques (DEEE ou WEEE).En procédant
correctement à la mise au rebut de cet appareil,
vous contribuerez à protéger l’environnement
et la santé humaine.
Le symbole apposé sur l’appareil ou sur la
documentation qui l’accompagne indique que ce
produit ne peut en aucun cas être traité comme un
déchet ménager. Il doit par conséquent être remis
à un centre de collecte des déchets chargé du
recyclage des équipements électriques et
électroniques. Au moment de la mise au rebut,
rendez l’appareil inutilisable en sectionnant le câble
d’alimentation et en démontant les portes et les
grilles, de façon à ce que les enfants ne puissent pas
accéder facilement à l’intérieur de celui-ci.
Pour la mise au rebut, respectez les normes
locales en vigueur et remettez l’appareil à un
centre de collecte spécialisé. Ne laissez jamais
l’appareil sans surveillance, ne fut-ce que
quelques jours, car il représente une source de
danger pour les enfants.
Pour obtenir de plus amples détails au sujet du
traitement, de la récupération et du recyclage
de cet appareil, veuillez vous adresser au bureau
compétent de votre commune, à la société
locale de collecte des déchets ménagers ou
directement à votre revendeur.
Information :
Cet appareil ne contient pas de CFC. Le circuit
de refroidissement contient du R134a (HFC) ou
R600a (HC), voir la plaquette signalétique à
l’intérieur de l’appareil.
Pour les appareils avec Isobutane (R600a) :
l’isobutane est un gaz naturel qui est sans danger
pour l’environnement, mais il est inflammable.
Il est donc indispensable de s’assurer que les tuyaux
du circuit de réfrigération sont en parfait état.
Cet appareil pourrait contenir du gaz à effet de
serre fluoré réglementé par le Protocole de Kyoto.
Le gaz réfrigérant est hermétiquement scellé.
Gaz réfrigérant: le R134 a une puissance de
refroidissement (GWP) de 1300.
Déclaration de conformité
Cet appareil est destiné à la conservation de
denrées alimentaires et est fabriqué
conformément au règlement (CE)
N° 1935/2004.
Cet appareil a été conçu, construit et
commercialisé conformément aux :
• objectifs sécurité de la directive “Basse
Tension” 2006/95/CE (qui remplace la
73/23/CEE et modifications);
• conditions requises en matière de protection
de la Directive “EMC” 2004/108/CE.
La sécurité électrique de l’appareil est garantie
uniquement lorsqu’il est correctement branché
à une installation de mise à la terre efficace et
conforme à la loi.
30
Page 3
63602080F.fm Page 31 Monday, September 21, 2009 3:54 PM
PRÉCAUTIONS ET RECOMMANDATIONS
GÉNÉRALES
INSTALLATION
• La manutention et l’installation de l’appareil
nécessitent la présence d’au moins deux
personnes.
• Si vous devez déplacer l’appareil, veillez à ne
pas abîmer le recouvrement de sol (parquet
par ex).
• Pendant l’installation, vérifiez que l’appareil ne
risque pas d’endommager le câble
d’alimentation.
• Évitez d’installer l’appareil près d’une source
de chaleur.
• Pour assurer une bonne aération, laissez un
espace de chaque côté et au-dessus de
l’appareil et respectez les consignes
d’installation.
• Veillez à ne jamais couvrir les bouches
d’aération de l’appareil.
• N’endommagez pas les tubes du circuit
réfrigérant du réfrigérateur.
• Installez et mettez l’appareil à niveau sur un
sol capable de supporter son poids, dans un
endroit adapté à ses dimensions et à son
usage.
• Installez l’appareil dans une pièce sèche et
bien aérée. L’appareil est réglé pour
fonctionner dans la plage de température
suivante, en fonction de la classe climatique
indiquée sur la plaquette signalétique :
l’appareil risque de ne pas fonctionner
correctement s’il reste pendant une longue
période à une température supérieure ou
inférieure à la plage prévue.
Classe Climatique T° amb. (°C) T° amb. (°F)
SN De 10 à 32 De 50 à 90
N De 16 à 32 De 61 à 90
ST De 16 à 38 De 61 à 100
T De 16 à 43 De 61 à 110
• Contrôlez que le voltage indiqué sur la
plaquette signalétique correspond à la tension
de l’habitation.
• N’utilisez pas d’adaptateurs, de prises
multiples ni de rallonges
• Pour le raccordement hydraulique de
l’appareil, utilisez le tube fourni de série. Ne
réutilisez pas celui de votre ancien appareil.
• La modification ou le remplacement du
cordon d’alimentation doit exclusivement
être confié à un professionnel ou à notre
Service Après-Vente.
• Il doit être possible de déconnecter
l’alimentation électrique en enlevant la prise
ou en actionnant un interrupteur bipolaire de
réseau situé en amont de la prise.
SÉCURITÉ
• N’introduisez jamais dans l’appareil de sprays
en bombe ou de récipients contenant du
propergol ou des substances inflammables.
• N’entreposez pas et n’utilisez pas d’essence,
de liquides ou de gaz inflammables à
proximité du réfrigérateur ou de tout autre
appareil ménager.
Les émanations peuvent provoquer un risque
d’incendie ou d’explosion.
• N’utilisez pas de dispositifs mécaniques,
électriques ou chimiques, ni d’autres moyens
que ceux qui sont recommandés par le fabricant
pour accélérer le processus de dégivrage.
• N’entreposez pas et n’utilisez pas d’appareils
électriques dans les compartiments de
l’appareil s’ils ne sont pas expressément
autorisés par le fabricant.
• Cet appareil n’est pas destiné à être utilisé par
des enfants ou des personnes dont les
capacités physiques, sensorielles ou mentales,
ou dont le manque d’expérience et de
connaissance les empêchent d’utiliser l’appareil
sans risque lorsqu’ils sont sans surveillance ou
en l’absence d’instructions d’une personne
responsable qui puisse leur assurer une
utilisation de l’appareil sans danger.
• Pour éviter tout risque d’emprisonnement et
d’étouffement, interdisez aux enfants de jouer
ou de se cacher à l’intérieur de l’appareil.
• N’avalez jamais le liquide (atoxique) contenu
dans les accumulateurs de froid (sur certains
modèles).
• Ne mangez pas les glaçons ou les glaces
immédiatement après les avoir sortis du
congélateur, car ils pourraient provoquer des
brûlures dues au froid.
UTILISATION
• Débranchez toujours le cordon d’alimentation
ou coupez le courant avant d’intervenir sur
l’appareil pour son entretien ou nettoyage.
• Tous les appareils équipés de systèmes de
production de glace et de distributeurs d’eau
doivent être connectés à un réseau hydrique
qui distribue exclusivement de l’eau potable (la
pression du réseau hydrique doit être comprise
entre 0,17 et 0,81 MPa (1,7 et 8,1 bar)). Les
systèmes de production de glace et/ou d’eau
qui ne sont pas directement connectés à un
réseau d’alimentation hydrique doivent être
remplis exclusivement avec de l’eau potable.
• N’utilisez le compartiment réfrigérateur que
pour la conservation d’aliments frais et le
compartiment congélateur que pour la
conservation d’aliments surgelés, la congélation
d’aliments frais et la production de glaçons.
• N’introduisez pas de récipients en verre
contenant des liquides dans le congélateur car
ils pourraient exploser.
Le fabricant décline toute responsabilité si
ces consignes et ces précautions ne sont
pas respectées.
31
Page 4
63602080F.fm Page 32 Monday, September 21, 2009 3:54 PM
STOCKAGE DES DENRÉES DANS LES
RÉFRIGÉRATEURS ET RÈGLES
D’HYGIÈNE ALIMENTAIRE
La consommation croissante de plats préparés et
d’autres aliments fragiles, sensibles en particulier au
non-respect de la chaîne du froid
1)
, rend
nécessaire une meilleure maîtrise de la
température de transport et de stockage de ces
produits.
À la maison, le bon usage du réfrigérateur et le
respect de règles d’hygiène rigoureuses
contribueront de façon significative et efficace à
l’amélioration de la conservation des aliments.
MAÎTRISE DE LA TEMPÉRATURE
• Stockez les aliments les plus sensibles dans la
zone la plus froide de l’appareil, conformément
aux indications figurant dans cette notice.
• Attendez le complet refroidissement des
préparations avant de les stocker (exemple :
soupe).
• Limitez le nombre d’ouvertures de la porte et,
en tout état de cause, ne pas la laisser ouverte
trop longtemps pour éviter une remontée en
température du réfrigérateur.
• Positionnez la commande de réglage du
thermostat de façon à obtenir une température
plus basse. Ce réglage doit se faire
progressivement afin de ne pas provoquer le
gel des denrées.
• La mesure de la température d’une zone, clayette
par exemple, peut se faire au moyen d’un
thermomètre placé, dès le départ, dans un
récipient rempli d’eau (verre). Pour être fidèle et
représentative de ce qui se passe à l’intérieur de
l’appareil, la lecture de la température doit être
faite après quelques heures de stabilisation de
l’ensemble, par exemple le matin à la première
ouverture de la porte.
RESPECT DES RÈGLES D’HYGIÈNE
ALIMENTAIRE
• Retirez les emballages du commerce avant de
placer les aliments dans le réfrigérateur
(exemple : emballages des packs de yaourts).
• Emballez systématiquement la nourriture pour
éviter que les denrées ne se contaminent
mutuellement.
• Disposez les aliments de telle sorte que l’air
puisse circuler librement tout autour.
• Consultez la notice d’utilisation de l’appareil en
toutes circonstances et en particulier pour les
conseils d’entretien.
• Nettoyez fréquemment l’intérieur du
réfrigérateur en utilisant un produit d’entretien
doux, sans effet oxydant sur les parties
métalliques, puis rincer avec de l’eau
additionnée de jus de citron, de vinaigre blanc
ou avec tout produit désinfectant adapté au
réfrigérateur.
• Se laver les mains avant de toucher les aliments,
et plusieurs fois pendant la préparation du repas
si celle-ci implique des manipulations
successives de produits différents, et après,
bien sûr, au moment de passer à table comme
les règles d’hygiène l’imposent.
• Ne pas réutiliser des ustensiles ayant déjà servi
(par exemple cuillère en bois, planche à
découper sans les avoir bien nettoyés au
préalable).
1)
Chaîne du froid : maintien sans rupture de la
température requise d’un produit, depuis sa
préparation et son conditionnement jusqu’à son
utilisation par le consommateur.
***
32
Page 5
63602080F.fm Page 33 Monday, September 21, 2009 3:54 PM
COMMENT FAIRE FONCTIONNER LE
COMPARTIMENT RÉFRIGÉRATEUR
Mise en service de l’appareil
Mise en marche de l’appareil
L’appareil est doté de commandes intérieures.
Branchez l’appareil.
Lorsque l’appareil est branché, l’éclairage intérieur s’allume à
l’ouverture de la porte réfrigérateur. Le thermostat, situé dans le
compartiment réfrigérateur de l’appareil, permet de régler la
température du compartiment réfrigérateur et celle du
compartiment basse température (si présent).
Fonction réglage température de l’appareil :
Le thermostat règle automatiquement la température à l’intérieur
du compartiment réfrigérateur et du compartiment ou
(si présent).
Tournez le bouton de 1 à 5 pour obtenir des températures plus
froides.
Sur la position O l’appareil ne fonctionne pas.
Pour la conservation d’aliments pendant de brèves périodes, il est
possible de positionner le bouton du thermostat entre 1 (Min) et
3(Med).
- Pour de longues périodes de conservation des aliments dans le
compartiment , positionnez le bouton sur 3 ou 4.
Remarque :
Pour un fonctionnement correct du produit dans un ambiant avec
température inférieure à 16°C, si présent, appuyer sur
l’interrupteur près du thermostat. Débranchez-le avec
température plus élevée (supérieure à 16°C)
La température ambiante, la fréquence d’ouverture de la porte et
la position de l’appareil peuvent influer sur la température
intérieure du réfrigérateur. Les positions du thermostat doivent
varier en fonction de ces facteurs.
Conservation des aliments dans le compartiment
réfrigérateur
Rangez les aliments comme indiqué sur la figure.
A Aliments cuits
B Poissons, viandes
C Fruits et légumes
D Bouteilles
EFromages
Remarques :
• L’espace entre les clayettes et la paroi intérieure arrière du
réfrigérateur permet à l’air de circuler librement.
• Ne disposez pas les aliments en contact direct avec la paroi
arrière du compartiment réfrigérateur.
• Ne placez pas d’aliments encore chauds dans le réfrigérateur.
• Conservez les liquides dans des récipients fermés.
Attention
La conservation de légumes à haute teneur en eau peut
provoquer la formation de condensation sur la plaque en
verre dans le bac à fruits et légumes : ceci ne porte pas
préjudice au fonctionnement correct de l’appareil.
33
Page 6
63602080F.fm Page 34 Monday, September 21, 2009 3:54 PM
COMMENT FAIRE FONCTIONNER LE
COMPARTIMENT BASSE TEMPÉRATURE
Le compartiment basse température est à , ou à .
Dans le compartiment à il est possible de conserver des
aliments surgelés pendant toute la période indiquée sur
l’emballage. Dans le compartiment basse température
il est aussi possible de congeler des aliments frais.
La quantité d’aliments frais qu’il est possible de congeler en
24 heures est indiquée sur la plaque signalétique.
Remarque :
Le compartiment basse température maintient la température
appropriée pour la conservation des aliments, même en cas de
coupure de courant. Il est toutefois recommandé d’éviter d’ouvrir
la porte du compartiment tant que le courant n’a pas été rétabli.
Congélation des aliments frais (uniquement dans le
compartiment )
Attention
• Enveloppez hermétiquement les aliments frais à congeler dans :
des feuilles de papier aluminium, une pellicule transparente, des
emballages plastiques imperméables, des récipients en
polyéthylène à couvercle, des récipients adaptés à la congélation
des aliments.
• Placez les aliments à congeler dans le compartiment supérieur,
en laissant suffisamment de place autour des paquets pour
permettre à l’air de circuler librement.
• Pour une procédure optimale de congélation, déplacez le
bouton du thermostat d’un demi cran vers les positions les plus
basses lorsque les aliments sont introduits dans le compartiment
congélateur.
• La congélation dure 24 heures.
Pour les appareils avec compartiment
Pour les périodes de conservation (en mois) des aliments
frais congelés, respectez les indications du tableau cicontre.
Au moment de l’achat d’aliments surgelés, vérifiez que :
• L’emballage ou le paquet est intact, car l’aliment pourrait se
détériorer. Si un paquet est gonflé ou s’il présente des taches
d’humidité, il n’a pas été conservé dans les conditions optimales
et il peut avoir subi un début de décongélation.
• Achetez les produits surgelés en dernier lieu et utilisez des sacs
isothermes pour leur transport.
• Dès l’arrivée à la maison, mettez immédiatement les aliments
surgelés dans le compartiment basse température.
• Ne recongelez pas les aliments partiellement décongelés, mais
consommez-les dans un délai de 24 heures.
• Évitez ou réduisez au maximum les variations de température.
Respectez la date de péremption indiquée sur l’emballage.
• Suivez toujours les instructions figurant sur l’emballage pour la
conservation des aliments congelés.
Production de glaçons
• Remplissez le bac à glaçons aux 2/3 et placez-le dans le
compartiment basse température
• Si le bac est collé au fond du compartiment basse température,
n’utilisez pas d’objets pointus ou tranchants pour le décoller.
• Pour sortir plus facilement les glaçons du bac, pliez légèrement
ce dernier.
MOIS ALIMENTS
34
Page 7
63602080F.fm Page 35 Monday, September 21, 2009 3:54 PM
COMMENT DÉGIVRER ET NETTOYER LE
RÉFRIGÉRATEUR
Avant d’effectuer toute opération d’entretien ou de
nettoyage, retirez la fiche de la prise de courant ou
débranchez l’appareil.
Le dégivrage du compartiment réfrigérateur est
entièrement automatique.
La présence périodique de petites gouttes d’eau sur la paroi
arrière, à l’intérieur du compartiment réfrigérateur, indique qu’un
dégivrage automatique est en cours.
L’eau de dégivrage est amenée automatiquement à travers un
orifice d’évacuation puis recueillie dans un récipient où elle
s’évapore.
Nettoyez régulièrement l’orifice d’évacuation de l’eau de
dégivrage en utilisant l’outil fourni avec l’appareil, pour garantir une
évacuation constante et correcte de l’eau de dégivrage.
Dégivrage du compartiment basse température
Nous vous suggérons de dégivrer le compartiment basse
température 1 ou 2 fois par an ou lorsque la formation de
glace est excessive.
La formation de glace est un phénomène normal. La
quantité et la rapidité de formation de la glace varient en
fonction des conditions ambiantes et de la fréquence
d’ouverture de la porte. L’accumulation de glace dans le
haut du compartiment est normale et n’a aucune influence
sur le bon fonctionnement de l’appareil.
Il est conseillé de dégivrer quand les réserves sont peu
abondantes.
• Ouvrez la porte et retirez tous les aliments. Enveloppez-les,
bien serrés les uns contre les autres dans du papier journal et
placez-les dans un endroit très frais ou dans un sac isotherme.
• Laissez la porte du congélateur ouverte pour faire fondre la
glace.
• Nettoyez l’intérieur avec une éponge imbibée d’eau tiède
et/ou de détergent neutre. N’utilisez pas de substances
abrasives.
• Rincez et séchez soigneusement.
• Rangez les aliments.
• Fermez la porte.
• Rebranchez l’appareil.
• Mettez l’appareil en marche.
35
Page 8
63602080F.fm Page 36 Monday, September 21, 2009 3:54 PM
NETTOYAGE ET ENTRETIEN
• Nettoyez régulièrement les grilles de ventilation ainsi que le
condenseur qui se trouve à l’arrière de l’appareil avec un
aspirateur ou une brosse.
• Nettoyez l’extérieur avec un chiffon doux.
En cas d’absence prolongée
1. Videz complètement le réfrigérateur.
2. Débranchez l’appareil.
3. Dégivrez et nettoyez l’intérieur de l’appareil.
4. Pour éviter la formation de moisissures, de mauvaises odeurs
ou d’oxydation, les portes de l’appareil doivent rester
ouvertes lorsque celui-ci n’est pas en service.
5. Nettoyez l’appareil.
• Nettoyez l’intérieur du compartiment basse température (s’il
est présent) durant le dégivrage.
• Nettoyez périodiquement le compartiment réfrigérateur avec
une éponge imbibée d’une solution d’eau tiède et/ou de
détergent neutre. Rincez et essuyez avec un chiffon doux.
N’utilisez pas de substances abrasives.
• Nettoyez l’extérieur avec un chiffon doux imbibé d’eau.
N’utilisez ni détergents abrasifs ni éponges métalliques, ni
détachants (ex. acétone, trichloréthylène) ni vinaigre.
Comment remplacer l’ampoule :
Pour remplacer l’ampoule, procédez de la façon suivante :
• Débranchez l’appareil.
• Appuyez sur les languettes présentes sur les côtés du capot de
l’ampoule et enlevez-la.
• Changez l’ampoule en utilisant une nouvelle ampoule d’une
puissance ne dépassant pas 15 W.
• Repositionnez le capot de l’ampoule et attendez 5 minutes avant
de rebrancher l’appareil.
36
Page 9
63602080F.fm Page 37 Monday, September 21, 2009 3:54 PM
DIAGNOSTIC RAPIDE
1. L’appareil ne fonctionne pas.
•Y a-t-il une coupure de courant ?
•La fiche est-elle correctement introduite dans
la prise de courant ?
•L’interrupteur bipolaire est-il enclenché ?
•Le fusible n’a-t-il pas grillé ?
•Le câble d’alimentation est-il endommagé ?
•Le thermostat est-il sur la position z (Arrêt) ?
2. La température à l’intérieur des
compartiments n’est pas assez froide.
•La porte a-t-elle été fermée correctement ?
•Les aliments gênent-ils la fermeture de porte ?
•L’appareil est-il installé près d’une source de
chaleur ?
•Le thermostat est-il sur la bonne position ?
•La circulation de l’air à travers les ouvertures
de ventilation est-elle gênée ?
3. La température à l’intérieur du
réfrigérateur est trop froide.
•Le thermostat est-il sur la bonne position ?
4. L’appareil fait trop de bruit.
SERVICE APRÈS-VENTE
Avant de contacter le Service Après-vente :
1. Vérifiez s’il n’est pas possible d’éliminer les
pannes sans aide (voir “Diagnostic rapide”).
2. Remettez l’appareil en marche pour vous
assurer que l’inconvénient a été éliminé. Si le
problème persiste, débranchez à nouveau
l’appareil et répétez l’opération une heure plus
tard.
3. Si le résultat est encore négatif, contactez le
Service Après-vente.
•L’installation de l’appareil a-t-elle été réalisée
correctement ?
•Les tuyaux à l’arrière se touchent-ils ou
vibrent-ils ?
5. Il y a de l’eau au fond du compartiment
réfrigérateur.
•La goulotte d’évacuation de l’eau de
récupération d’eau de dégivrage est-elle
bouchée ?
6. Formation de glace excessive dans le
compartiment basse température.
•La porte a-t-elle été fermée correctement ?
•Des aliments empêchent-ils la fermeture de la
porte ?
Remarques :
• Les bruits de gargouillement et les bruits de
détente provenant du circuit de
réfrigération doivent être considérés
comme normaux.
Communiquez :
•le type de panne
•le modèle
•le numéro de Service (numéro qui se trouve
après le mot SERVICE sur la plaque
signalétique placée à l’intérieur de l’appareil)
•votre adresse complète
•votre numéro de téléphone avec l’indicatif.
Remarque :
Le changement du sens de l’ouverture de la
porte de l’appareil effectué par le Service
Après-Vente n’est pas considéré comme une
intervention sous garantie.
37
Page 10
63602080F.fm Page 38 Monday, September 21, 2009 3:54 PM
INSTALLATION
• N’installez pas l’appareil près d’une source de chaleur. Les
appareils installés dans un endroit chaud, exposés aux rayons
directs du soleil ou près d’une source de chaleur (radiateur,
cuisinière) consomment plus d’énergie, ce qui doit être évité.
• Si ce n’est pas possible, il convient de respecter les distances
minimales suivantes :
•30 cm des cuisinières à charbon ou à mazout ;
•3 cm des cuisinières électriques et/ou à gaz.
• Si elles sont présentes, montez les entretoises sur la partie
arrière du condenseur situé à l’arrière de l’appareil (voir figure).
• Pour un fonctionnement optimal, laissez un espace d’au
moins cm au-dessus de l’appareil et positionnez les autres
meubles à côté à une distance suffisante pour permettre une
circulation d’air minimum.
• Positionnez l’appareil dans un endroit sec et bien aéré, à plat, en
réglant les pieds avant si nécessaire.
• Nettoyez l’intérieur.
• Montez les accessoires fournis.
Branchement électrique
• Les branchements électriques doivent être conformes aux
normes locales en vigueur.
• La tension et la puissance sont indiquées sur la plaque
signalétique située à l’intérieur de l’appareil.
• La mise à la terre de l’appareil est obligatoire aux termes de la loi.
Le fabricant décline toute responsabilité pour tous dommages
éventuels subis par des personnes, des animaux ou des biens,
par suite de la non-observation des consignes mentionnées cidessus.
• Si la prise et la fiche ne sont pas du même type, faites-les
remplacer par un technicien qualifié.
• N’utilisez pas d’adaptateurs, de rallonges ni de prises multiples.
Mise hors tension de l’appareil
Pour mettre l’appareil hors tension, débranchez son câble
d’alimentation ou actionnez l’interrupteur bipolaire installé en
amont de la prise.
38
Page 11
63602080F.fm Page 39 Monday, September 21, 2009 3:54 PM
Réversibilité de la porte
1. Dévissez les vis de fixation du cache présentes à droite et à
gauche. (Fig. 1)
2. Enlevez le cache en le tirant par l’arrière puis soulevez-le.
(Fig. 2)
3. Dévissez les vis de fixation des charnières de gauche et de
droite puis enlevez-les. (Fig. 3)
Fig. 1
Fig. 2
4. Enlevez la porte de la charnière du bas en la soulevant.
(Fig. 4)
5. Posez l’appareil sur le côté gauche et dévissez les 2 vis de
fixation de la charnière inférieure. (Fig. 5)
Fig. 3
Fig. 4
Fig. 5
39
Page 12
63602080F.fm Page 40 Monday, September 21, 2009 3:54 PM
6. Démontez la charnière inférieure et dévissez le pied de
gauche. (Fig. 6)
7. Vissez la charnière inférieur sur le côté gauche. Utilisez les
orifices indiqués par la lettre L (Fig.7). Ensuite, vissez le pied
de niveau à droite. Repositionnez l’appareil à la verticale.
Fig. 6
8. Positionnez les douilles et les couvercles supérieurs de droite
à gauche (Fig. 8). Enlevez la douille inférieure de droite la
positionnez-la à gauche. (Fig. 8)
9. Remontez la porte en répétant les opérations indiquées au
point 4. Revissez les charnières de droite et de gauche (Fig.
9). Remonter le cache comme indiqué aux points 2 et 1.
Fig. 7
Fig. 8
Fig. 9
40
Page 13
63602080F.fm Page 41 Monday, September 21, 2009 3:54 PM
Réversibilité de la porte compartiment intérieur :
1. Enlevez le cache de la charnière. (Fig. 1). Dévissez les 2 vis
de fixation et enlevez la porte (Fig. 2)
2. Dévissez la vis de fixation de la butée de la porte et enlevez-
la. Ensuite, vissez-la à droite. (Fig. 3).
Enlevez les 2 petits bouchons du côté gauche et positionnezles à droite. (Fig. 3).
Remonter la porte et la charnière, revissez les vis.
Enfin, remontez le cache de la charnière (Fig.4)
Fig. 1
Fig. 2
Butée
de
portes
Bouchons
Fig. 3
Fig. 4
41
Loading...
