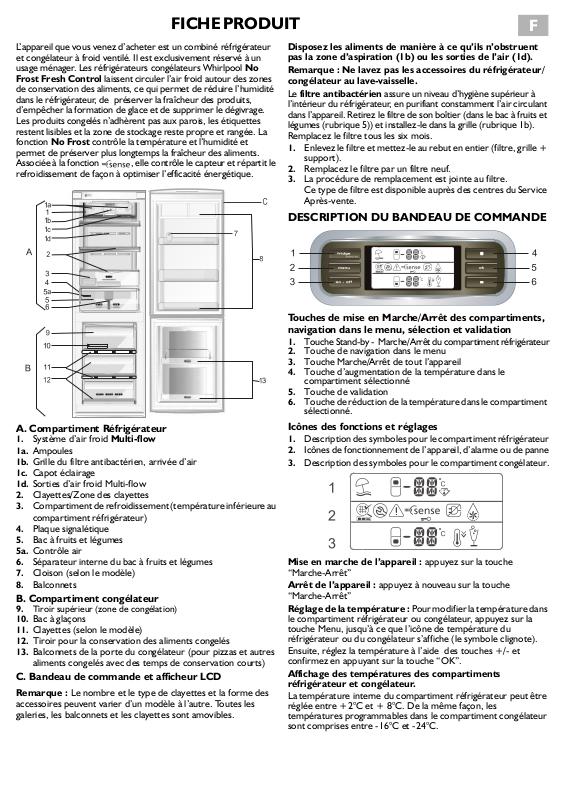

FICHE PRODUIT
L’appareil que vous venez d’acheter est un combiné réfrigérateur
et congélateur à froid ventilé. Il est exclusivement réservé à un
usage ménager. Les réfrigérateurs congélateurs Whirlpool No
Frost Fresh Control laissent circuler l’air froid autour des zones
de conservation des aliments, ce qui permet de réduire l’humidité
dans le réfrigérateur, de préserver la fraîcheur des produits,
d’empêcher la formation de glace et de supprimer le dégivrage.
Les produits congelés n’adhèrent pas aux parois, les étiquettes
restent lisibles et la zone de stockage reste propre et rangée. La
fonction No Frost contrôle la température et l’humidité et
permet de préserver plus longtemps la fraîcheur des aliments.
Associée à la fonction , elle contrôle le capteur et répartit le
refroidissement de façon à optimiser l’efficacité énergétique.
A. Compartiment Réfrigérateur
1. Système d’air froid Multi-flow
1a. Ampoules
1b. Grille du filtre antibactérien, arrivée d’air
1c. Capot éclairage
1d. Sorties d’air froid Multi-flow
2. Clayettes/Zone des clayettes
3. Compartiment de refroidissement (température inférieure au
compartiment réfrigérateur)
4. Plaque signalétique
5. Bac à fruits et légumes
5a. Contrôle air
6. Séparateur interne du bac à fruits et légumes
7. Cloison (selon le modèle)
8. Balconnets
B. Compartiment congélateur
9. Tiroir supérieur (zone de congélation)
10.
Bac à glaçons
11. Clayettes (selon le modèle)
12. Tiroir pour la conservation des aliments congelés
13. Balconnets de la porte du congélateur (pour pizzas et autres
aliments congelés avec des temps de conservation courts)
C. Bandeau de commande et afficheur LCD
Remarque : Le nombre et le type de clayettes et la forme des
accessoires peuvent varier d’un modèle à l’autre. Toutes les
galeries, les balconnets et les clayettes sont amovibles.
Disposez les aliments de manière à ce qu’ils n’obstruent
pas la zone d’aspiration (1b) ou les sorties de l’air (1d).
Remarque : Ne lavez pas les accessoires du réfrigérateur/
congélateur au lave-vaisselle.
Le filtre antibactérien assure un niveau d’hygiène supérieur à
l’intérieur du réfrigérateur, en purifiant constamment l’air circulant
dans l’appareil. Retirez le filtre de son boîtier (dans le bac à fruits et
légumes (rubrique 5)) et installez-le dans la grille (rubrique 1b).
Remplacez le filtre tous les six mois.
1. Enlevez le filtre et mettez-le au rebut en entier (filtre, grille +
support).
2. Remplacez le filtre par un filtre neuf.
3. La procédure de remplacement est jointe au filtre.
Ce type de filtre est disponible auprès des centres du Service
Après-vente.
F
DESCRIPTION DU BANDEAU DE COMMANDE
Touches de mise en Marche/Arrêt des compartiments,
navigation dans le menu, sélection et validation
1. Touche Stand-by - Marche/Arrêt du compartiment réfrigérateur
2. Touche de navigation dans le menu
3. Touche Marche/Arrêt de tout l’appareil
4. Touche d’augmentation de la température dans le
compartiment sélectionné
5. Touche de validation
6. Touche de réduction de la température dans le compartiment
sélectionné.
Icônes des fonctions et réglages
1. Description des symboles pour le compartiment réfrigérateur
2. Icônes de fonctionnement de l’appareil, d’alarme ou de panne
3. Description des symboles pour le compartiment congélateur.
Mise en marche de l’appareil : appuyez sur la touche
“Marche-Arrêt”
Arrêt de l’appareil : appuyez à nouveau sur la touche
“Marche-Arrêt”
Réglage de la température : Pour modifier la température dans
le compartiment réfrigérateur ou congélateur, appuyez sur la
touche Menu, jusqu’à ce que l’icône de température du
réfrigérateur ou du congélateur s’affiche (le symbole clignote).
Ensuite, réglez la température à l’aide des touches +/- et
confirmez en appuyant sur la touche “OK”.
Affichage des températures des compartiments
réfrigérateur et congélateur.
La température interne du compartiment réfrigérateur peut être
réglée entre +2°C et + 8°C. De la même façon, les
températures programmables dans le compartiment congélateur
sont comprises entre -16°C et -24°C.
Page 2
F
BRANCHEMENT DE L’APPAREIL AU RÉSEAU
ÉLECTRIQUE
Lorsque l’appareil est branché au réseau, l’écran s’allume et toutes
les icônes s’affichent pendant quelques secondes.
La valeur de réglage en usine “-18°C” s’affiche et clignote. L’icône
s’allume et l’écran affiche la température de +5°C
(réglage d’usine). Pendant la phase de refroidissement jusqu’à la
température programmée en usine, l’indicateur d’alarme
clignote, le signal sonore retentit et le symbole de la température
(- -) clignote à l’affichage du congélateur. Il indique que l’appareil n’a
pas encore atteint la température optimale pour une bonne
conservation des aliments.
Maintenez la touche “OK” enfoncée pour désactiver l’alarme
sonore.
L’icône disparaît quand le compartiment congélateur atteint
une température inférieure à -12°C. “18°C” s’affiche ensuite à
l’écran. Vous pouvez dès à présent ranger les aliments dans le
compartiment congélateur. Après la mise en marche, il est
nécessaire d’attendre 2 ou 3 heures avant que la température de
conservation adéquate pour un chargement normal du
compartiment réfrigérateur soit atteinte.
À NOTER :
• Ne stockez pas d’aliments dans le réfrigérateur avant qu’il ne
soit complètement froid : car ceux-ci risqueraient de se
détériorer.
• Il est inutile de régler les commandes réfrigérateur et
congélateur sur une température inférieure à la température
recommandée : les compartiments ne se refroidiront pas plus
rapidement.
• Un dispositif intégré de contrôle de l’humidité extérieure
empêche la formation de condensation sur les bords avant de
l’appareil. Il n’y a pas lieu de s’inquiéter si les bords de l’appareil
sont parfois chauds au toucher.
• L’éclairage intérieur s’allume à l’ouverture de la porte. Si la
porte reste ouverte pendant 10 minutes, l’éclairage s’éteint.
SÉLECTION DES FONCTIONS
Les fonctions ne sont pas disponibles tant que le compartiment
congélateur n’a pas atteint une température inférieure à -12°C
Description des symboles pour le compartiment
réfrigérateur.
Porte du compartiment réfrigérateur ouverte
Réglage de la température du compartiment
réfrigérateur
Absence prolongée
Cette fonction désactive la réfrigération du
compartiment réfrigérateur en cas d’absence
prolongée de l’utilisateur.
Pour activer cette fonction, appuyez sur la touche
Menu jusqu’à ce que le symbole (Absence
prolongée) s’affiche.
Appuyez sur “OK” pour valider. Pour restaurer les
conditions de fonctionnement initiales, répétez la
procédure.
À noter : Dès que cette fonction est lancée, retirer les
aliments périssables du compartiment réfrigérateur et
laisser la porte fermée. Le réfrigérateur maintient une
température qui évite la formation d’odeurs
désagréables.
MARCHE/ARRÊT
Cette fonction sert à désactiver les compartiments
réfrigérateur et congélateur. Pour activer la fonction
stand-by, appuyez sur la touche “Mise en marche/
arrêt” pendant 3 secondes ; deux tirets apparaissent
sur l’afficheur pour confirmer l’activation de la fonction
de stand-by. Pour remettre l’appareil en marche,
suivez la même procédure jusqu’à ce que la
température précédemment programmée s’affiche.
Lorsque l’appareil est en stand-by, l’éclairage du
compartiment réfrigérateur ne fonctionne pas.
Il est bon de rappeler qu’au cours de cette opération,
l’appareil est maintenu sous tension.
Stand-by du compartiment réfrigérateur
Cette fonction désactive le compartiment réfrigérateur
tandis que le compartiment congélateur reste activé.
Pour activer la fonction Stand-by, appuyez sur la touche
“Stand-by réfrigérateur” pendant trois secondes.
Pour remettre le compartiment réfrigérateur en
marche, suivez la même procédure jusqu’à ce que la
température programmée précédemment s’affiche.
Lorsque le compartiment réfrigérateur est en Stand-by,
l’éclairage interne ne fonctionne pas.
Description des symboles pour le compartiment
congélateur
Température programmée dans le compartiment
congélateur
Congélation rapide
Pour une congélation plus efficace, activez cette fonction
24 heures avant de congeler des aliments frais.
Pour activer cette fonction, appuyez sur la touche Menu
jusqu’à ce que le symbole de congélation rapide
s’affiche. Appuyez sur “OK” pour valider. Attendez 24
heures, placez les aliments à congeler dans le panier
supérieur du compartiment congélateur. La fonction se
désactive automatiquement après 24 heures ou
manuellement en répétant l’opération.
Mode Party
Pour activer la fonction, appuyez sur la touche Menu
jusqu’à ce que le symbole du mode Party s’affiche.
Le symbole clignote, appuyez sur “OK” pour valider
votre sélection. Cette fonction permet de refroidir des
boissons dans le compartiment congélateur. Lorsque la
fonction est activée, l’icône s’anime. 30 minutes après
la sélection (temps nécessaire pour refroidir une
bouteille de 0,75 l sans risquer de casser le verre), le
symbole clignote, un signal sonore retentit et
l’afficheur s’allume : retirez la bouteille du congélateur
et appuyez sur la touche “OK” pour désactiver la
fonction.
À noter : ne laissez pas la bouteille dans le
congélateur une fois que le temps de refroidissement
nécessaire est écoulé.
Page 3
F
Icônes de fonctionnement de l’appareil, d’alarme
ou de panne
Fonction “6th Sense”
La fonction 6th Sense s’active automatiquement lorsque :
• une grande quantité d’aliments à refroidir et/ou à
congeler a été stockée dans l’appareil,
• la porte du réfrigérateur et/ou du congélateur est
restée ouverte trop longtemps,
• une coupure de courant de longue durée a causé une
hausse de température, atteignant un niveau dangereux
pour une bonne conservation des aliments.
L’icône clignote pendant environ trois secondes, puis
reste affichée en permanence jusqu’à ce que les
conditions optimales de conservation soient rétablies.
Blocage Clavier
L’activation de cette fonction empêche toute modification
inopinée des valeurs programmées ou toute extinction
accidentelle de l’appareil.
Pour enclencher le verrouillage du bandeau de
commandes, appuyez simultanément sur les touches
“+” - “OK” - “-” pendant 3 secondes, jusqu’à ce que le
symbole s’affiche : un signal sonore indique que la
fonction a été activée. Pour désactiver la fonction,
procédez de la même façon jusqu’à l’extinction du
symbole .
Alarmes
En cas d’alarme, un signal sonore retentit et les voyants
lumineux s’allument.
Alarme température du congélateur
Un signal sonore se déclenche : l’icône d’alarme
s’allume et l’indicateur de température clignote.
L’alarme se déclenche quand :
• l’appareil est relié pour la première fois au réseau
électrique ou après une longue période d’inactivité
• la température du compartiment congélateur n’est pas
encore correcte
• la quantité d’aliments introduite dans le congélateur
est supérieure à la quantité indiquée sur la plaque
signalétique
• la porte du congélateur est restée longtemps ouverte.
Remarque : dans un tel cas, l’afficheur visualise
automatiquement
.
Alarme de coupure de courant “Alarme
coupure de courant”
Après une panne d’électricité, dès que l’alimentation est
rétablie, l’appareil contrôle automatiquement la
température du congélateur. Dès le rétablissement de
l’alimentation électrique, si la température du congélateur
dépasse la température de congélation, un signal visuel et
sonore “Alarme coupure de courant” se déclenche.
Lorsque cette alarme est en cours, il est conseillé de
procéder de la façon suivante :
• si les aliments sont décongelés mais encore froids,
passez-les immédiatement dans le réfrigérateur et
consommez-les dans les 24 h qui suivent.
• Si les aliments dans le congélateur semblent congelés,
il est possible qu’ils aient été recongelés après une
décongélation due à la coupure de courant. Leur
qualité, leur saveur et leur valeur nutritionnelle
risquent de s’être dégradées. Il peut être dangereux
de les consommer. Nous vous conseillons d’éliminer
le contenu du congélateur.
En cas de coupure d’électricité, l’”Alarme Coupure de
courant” donne des indications sur la qualité des
aliments contenus dans le congélateur.
Le système n’assure ni la qualité ni la sécurité des
aliments contenus dans le congélateur et le
réfrigérateur. Il est préférable de vous en assurer.
Alarme porte réfrigérateur ouverte
Le symbole représentant la porte du réfrigérateur
clignote et un signal sonore se déclenche.
L’alarme se déclenche si la porte du réfrigérateur reste
ouverte pendant plus de 2 minutes. Appuyez sur “OK”
pour désactiver l’alarme sonore.
Si la porte n’est pas refermée, l’alarme sonore se
déclenche à nouveau au bout de 2 autres minutes.
Fermez la/les porte(s) et appuyez sur la touche “OK”.
Remarque : dans un tel cas, l’icône peut s’afficher à
l’écran .
Alarme porte du congélateur ouverte
L’icône de la porte du congélateur s’allume et un signal
sonore retentit.
L’alarme se déclenche si la porte du congélateur reste
ouverte pendant plus de 2 minutes. Appuyez sur “OK”
pour désactiver l’alarme sonore.
Si la porte n’est pas refermée, l’alarme sonore se
déclenche à nouveau au bout de 2 autres minutes.
Fermez la porte et appuyez sur la touche “OK”.
Remarque : dans un tel cas, l’icône peut s’afficher à
l’écran .
Alarme de fonctionnement
Les alarmes de fonctionnement sont signalées par des
codes (par ex. CF, AL01, AL02, AL03 ou AL04, etc.)
qui s’affichent dans le compartiment réfrigérateur ou
congélateur selon la localisation de la panne ; Appelez le
Service Après-vente et précisez le code de l’alarme.
Icône de panne et appel assistance
(Appel au Service Après-vente)
Indicateur Bactérien - température moyenne à
l’intérieur du compartiment (selon le modèle)
Température du compartiment réfrigérateur correcte
Le symbole indique la zone la plus froide du
compartiment réfrigérateur. Pour un meilleur réglage,
le réfrigérateur est doté d’un indicateur de température
qui permet de contrôler la température moyenne.
Contrôle de la température
Quand l’appareil fonctionne depuis au moins 24 heures,
il est possible de vérifier régulièrement que la
température de la zone la plus froide est correcte et, au
besoin, de régler le thermostat en conséquence,
comme indiqué dans la notice d’emploi (voir le chapitre
“Réglage de la température”).
La température à l’intérieur du réfrigérateur dépend de
différents facteurs tels que la température ambiante de
la pièce, la quantité d’aliments conservés et la
fréquence d’ouverture de la porte. Tenez compte de
ces facteurs au moment de régler l’appareil.
Si le symbole disparaît, cela signifie que la
température à l’intérieur du compartiment
réfrigérateur est trop élevée ; dans un tel cas, réglez la
température et attendez au moins 12 heures avant de
vérifier à nouveau que celle-ci est correcte.
À NOTER : Après avoir ouvert la porte et chargé le
réfrigérateur, il est normal que l’icône reste éteinte
pendant un certain laps de temps, en particulier si la
température ambiante est particulièrement élevée.
Page 4
F
Fonction qui signale qu’il est nécessaire de
remplacer le filtre antibactérien
Le remplacement du filtre est décrit sur la première
page de cette fiche produit.
Après avoir branché l’appareil, l’icône à trois
segments s’affiche.
Les segments s’éteignent progressivement :
- après 2 mois
- après 4 mois
- après 6 mois
Après 6 mois de fonctionnement, l’icône et l’icône
sont affichées pour signaler qu’il est nécessaire de
remplacer le filtre. Après avoir remplacé le filtre,
appuyez sur la touche “OK” pendant 5 secondes
environ jusqu’à l’extinction de l’icône d’alarme et
l’apparition de l’icône à trois segments .
Il est possible de désactiver l’icône pendant 6 heures
environ jusqu’au remplacement du filtre, en appuyant sur
la touche “OK”.
Indicateur de contrôle climatique (No Frost Fresh
Control) du réfrigérateur
Pour activer cette fonction, appuyez sur la touche Menu
jusqu’à ce que le symbole s’affiche . Le symbole
clignote, appuyez sur “OK” pour valider votre sélection.
La fonction se désactive en répétant l’opération.
L’icône animée indique que le contrôle climatique
maintien un taux d’humidité optimal à l’intérieur du
réfrigérateur, et ce afin de préserver la fraîcheur des
aliments, leur saveur et leur aspect plus longtemps que
les modèles traditionnels No-frost.
L’appareil dispose également d’un dispositif manuel
spécial de “contrôle de l’air” qui permet de régler
l’humidité à l’intérieur du bac à fruits et légumes
Afin d’obtenir des conditions de disposition optimale
des aliments dans le compartiment, placez la tablette
en verre supérieure le plus haut possible.
DÉBLOCAGE DU COMPARTIMENT FRAIS
Appuyez sur les deux arrêts (1) et tirez le bac vers l’extérieur (2).
Nettoyage
Appuyez sur la touche Stand-by qui permet d’éteindre
le compartiment réfrigérateur sans interrompre le
fonctionnement du compartiment congélateur.
Le réfrigérateur peut à présent être vidé et nettoyé.
REMPLACEMENT DE L’AMPOULE
Avant de remplacer l’ampoule, débranchez toujours
l’appareil.
Si l’éclairage intérieur ne fonctionne pas :
• retirez le capot de l’ampoule. Pour ce faire, appuyez sur les
trois cliquets de blocage situés dans la partie inférieure du capot
et débloquez-les à l’aide d’un petit tournevis. Ouvrez le capot
et dégagez-le des orifices supérieurs.
• Contrôlez l’ampoule et remplacez-la si nécessaire.
• Retirez l’ampoule de la douille.
Installez la nouvelle ampoule dans la douille. Les ampoules de
l’appareil ne sont pas de type à vis mais à pression.
Ce type d’ampoule est disponible uniquement auprès de nos
Services Après-vente. Ne dépassez pas les 15 W de puissance.
• Réinstallez le capot en insérant d’abord les cliquets supérieurs
dans les orifices, puis fermez-le en poussant les cliquets
inférieurs dans leur siège, jusqu’à ce qu’il s’encliquètent.
Ne laissez pas l’ampoule sans capot.
Avertissement :
Si le retrait du capot de l’ampoule est nécessaire pour effectuer le
nettoyage, débranchez tout d’abord l’appareil.
Utilisez uniquement un chiffon légèrement humide. Évitez de
toucher les ampoules. Prenez toutes les précautions nécessaires.
5019 637 01037
Loading...
