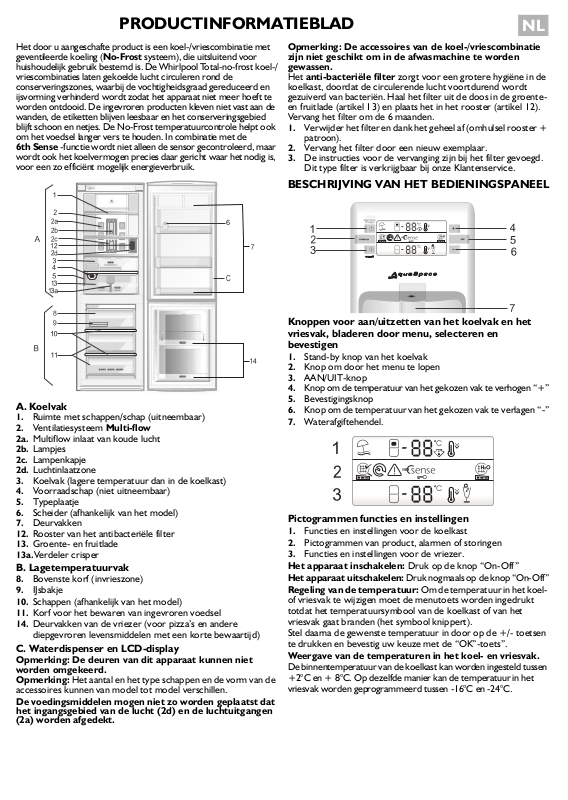

PRODUCTINFORMATIEBLAD
Het door u aangeschafte product is een koel-/vriescombinatie met
geventileerde koeling (No-Frost systeem), die uitsluitend voor
huishoudelijk gebruik bestemd is. De Whirlpool Total-no-frost koel-/
vriescombinaties laten gekoelde lucht circuleren rond de
conserveringszones, waarbij de vochtigheidsgraad gereduceerd en
ijsvorming verhinderd wordt zodat het apparaat niet meer hoeft te
worden ontdooid. De ingevroren producten kleven niet vast aan de
wanden, de etiketten blijven leesbaar en het conserveringsgebied
blijft schoon en netjes. De No-Frost temperatuurcontrole helpt ook
om het voedsel langer vers te houden. In combinatie met de
6th Sense -functie wordt niet alleen de sensor gecontroleerd, maar
wordt ook het koelvermogen precies daar gericht waar het nodig is,
voor een zo efficiënt mogelijk energieverbruik
A. Koelvak
1. Ruimte met schappen/schap (uitneembaar)
2. Ventilatiesysteem Multi-flow
2a. Multiflow inlaat van koude lucht
2b. Lampjes
2c. Lampenkapje
2d. Luchtinlaatzone
3. Koelvak (lagere temperatuur dan in de koelkast)
4. Voorraadschap (niet uitneembaar)
5. Typeplaatje
6. Scheider (afhankelijk van het model)
7. Deurvakken
12. Rooster van het antibacteriële filter
13. Groente- en fruitlade
13a.Verdeler crisper
B. Lagetemperatuurvak
8. Bovenste korf (invrieszone)
9. IJsbakje
10. Schappen (afhankelijk van het model)
11. Korf voor het bewaren van ingevroren voedsel
14. Deurvakken van de vriezer (voor pizza’s en andere
diepgevroren levensmiddelen met een korte bewaartijd)
C. Waterdispenser en LCD-display
Opmerking: De deuren van dit apparaat kunnen niet
worden omgekeerd.
Opmerking: Het aantal en het type schappen en de vorm van de
accessoires kunnen van model tot model verschillen.
De voedingsmiddelen mogen niet zo worden geplaatst dat
het ingangsgebied van de lucht (2d) en de luchtuitgangen
(2a) worden afgedekt.
.
Opmerking: De accessoires van de koel-/vriescombinatie
zijn niet geschikt om in de afwasmachine te worden
gewassen.
Het anti-bacteriële filter zorgt voor een grotere hygiëne in de
koelkast, doordat de circulerende lucht voortdurend wordt
gezuiverd van bacteriën. Haal het filter uit de doos in de groenteen fruitlade (artikel 13) en plaats het in het rooster (artikel 12).
Vervang het filter om de 6 maanden.
1. Verwijder het filter en dank het geheel af (omhulsel rooster +
patroon).
2. Vervang het filter door een nieuw exemplaar.
3. De instructies voor de vervanging zijn bij het filter gevoegd.
Dit type filter is verkrijgbaar bij onze Klantenservice.
NL
BESCHRIJVING VAN HET BEDIENINGSPANEEL
Knoppen voor aan/uitzetten van het koelvak en het
vriesvak, bladeren door menu, selecteren en
bevestigen
1. Stand-by knop van het koelvak
2. Knop om door het menu te lopen
3. AAN/UIT-knop
4. Knop om de temperatuur van het gekozen vak te verhogen “+”
5. Bevestigingsknop
6. Knop om de temperatuur van het gekozen vak te verlagen “-”
7. Waterafgiftehendel.
Pictogrammen functies en instellingen
1. Functies en instellingen voor de koelkast
2. Pictogrammen van product, alarmen of storingen
3. Functies en instellingen voor de vriezer.
Het apparaat inschakelen: Druk op de knop “On-Off”
Het apparaat uitschakelen: Druk nogmaals op de knop “On-Off”
Regeling van de temperatuur: Om de temperatuur in het koel-
of vriesvak te wijzigen moet de menutoets worden ingedrukt
totdat het temperatuursymbool van de koelkast of van het
vriesvak gaat branden (het symbool knippert).
Stel daarna de gewenste temperatuur in door op de +/- toetsen
te drukken en bevestig uw keuze met de “OK”-toets”.
Weergave van de temperaturen in het koel- en vriesvak.
De binnentemperatuur van de koelkast kan worden ingesteld tussen
+2°C en + 8°C. Op dezelfde manier kan de temperatuur in het
vriesvak worden geprogrammeerd tussen -16°C en -24°C.
Page 2
NL
ELEKTRISCHE AANSLUITING
Wanneer het apparaat wordt aangesloten op de voeding, wordt
het display verlicht en verschijnen alle symbolen gedurende
enkele seconden.
De vooringestelde waarde -18°C verschijnt en knippert. Het
symbool gaat branden en het display toont de temperatuur
+5°C (fabrieksinstelling). Gedurende de tijd die nodig is om de in de
fabriek ingestelde temperatuur te bereiken knippert het alarmlampje
, klinkt het geluidssignaal en verschijnt het pictogram (- -) op het
display van de temperatuur van de vriezer. Dit betekent dat het
product nog niet de optimale temperatuur voor het bewaren van
levensmiddelen heeft bereikt.
Houd de knop “OK” ingedrukt totdat het geluidsalarm wordt
afgezet.
Het symbool verdwijnt wanneer de temperatuur van het
vriesvak beneden de -12°C is gedaald. Op het display verschijnt
de temperatuur -18°C; het voedsel mag nu in het vriesvak
worden gezet. Nadat het apparaat in werking is gesteld, duurt
het ongeveer 2 of 3 uur voordat de juiste temperatuur is bereikt
voor het conserveren van een normale belading van het koelvak.
Let op:
• er mag geen voedsel in de koelkast worden geplaatst voordat
deze helemaal gekoeld is: anders kan het voedsel bederven.
• Het instellen van de knoppen van het vries- en koelvak op een
lagere (koudere) stand dan de aanbevolen stand, zal de
temperatuur in de vakken niet sneller laten afkoelen.
• Een ingebouwd apparaat dat de externe vochtigheid
controleert zorgt ervoor dat er zich geen vocht op de randen
aan de voorkant ophoopt. Het is normaal dat deze randen soms
warm aanvoelen.
• De binnenverlichting gaat branden wanneer de deur van het
koelvak geopend wordt. 10 minuten na opening van de deur
gaat het licht uit.
WATERAANSLUITING
Eerste gebruik
Wanneer de waterdispenser voor het eerst wordt gebruikt, kan
het water dat naar buiten komt een onaangename smaak hebben.
Daarom wordt geadviseerd dit water niet te gebruiken.
Afgifte van water
Om de waterdispenser in werking te stellen duwt u een glas tegen de
afgiftehendel, en haalt u het glas weer weg om de afgifte te stoppen.
Het is niet nodig hard tegen de hendel te drukken om de dispenser
te activeren. Hard duwen wil niet zeggen dat het water sneller naar
buiten komt, noch dat er meer water wordt afgegeven.
Als de dispenser geen water afgeeft wanneer tegen de
hendel wordt geduwd:
Bij de eerste afgifte duurt het 15 - 20 seconden voordat er water
naar buiten komt, omdat het systeem zich moet vullen met water.
RICHTLIJNEN VOOR HET SELECTEREN VAN DE
FUNCTIES
De functies zijn niet beschikbaar zolang de temperatuur in het
vriesvak niet beneden de -12°C is gedaald.
Functies en instellingen voor de koelkast.
Deur koelkast open
Ingestelde temperatuur in de koelkast
Snelkoelen
Deze functie moet worden geactiveerd voordat er verse
voedingsmiddelen worden gekoeld. Deze functie wordt
geactiveerd door op de menuknop te drukken totdat het
pictogram van het snelkoelen verschijnt. Het symbool
knippert, druk op “OK” om te bevestigen. De functie
wordt na 6 uur uitgeschakeld of kan handmatig
uitgeschakeld worden door deze handeling te herhalen.
Voorzorgsmaatregelen bij afwezigheid
Deze functie deactiveert de koeling in de koelkast als
de gebruiker lange tijd afwezig is. Deze functie wordt
geactiveerd door op de menuknop te drukken tot het
vakantiesymbool verschijnt. Druk op “OK” om te
bevestigen. Om de vorige instelling te herstellen
herhaalt u de procedure.
Let op: nadat deze functie geactiveerd is, moet
bederfelijk voedsel uit het koelvak worden verwijderd
en moet de deur gesloten blijven, de koelkast zal een
geschikte temperatuur behouden om de vorming van
luchtjes te voorkomen.
ON/OFF
Deze functie dient om zowel het koelvak als het
vriesvak buiten werking te stellen. Houd de knop “OnOff” 3 seconden lang ingedrukt om de stand-by functie
te activeren. Op het display worden twee streepjes
weergegeven die aangeven dat de stand-by functie is
geactiveerd. Om de functie te hervatten dezelfde
procedure volgen totdat de eerder ingestelde
temperatuur op het display verschijnt.
Wanneer het apparaat op stand-by staat, is het licht in
het koelvak en het vriesvak uit. Bedenk hierbij wel dat
het apparaat niet is afgekoppeld van de elektrische
voeding.
Stand-by (koelkast)
Deze functie schakelt het koelvak uit, terwijl het
vriesvak ingeschakeld blijft. Druk gedurende 3 seconden
op de knop “Stand-by koelkast” om de stand-by functie
in te schakelen. Om het koelvak weer in te schakelen
moet dezelfde procedure worden gevolgd totdat de
eerder ingestelde temperatuur op het display wordt
weergegeven. Wanneer het koelvak op stand-by staat,
werkt de verlichting in het koelvak niet.
Functies en instellingen voor de vriezer
Ingestelde temperatuur in het vriesvak
Snelvriezen
Om het invriezen efficiënter te maken, deze functie 24
uur voordat u verse levensmiddelen in wilt vriezen
activeren.
Deze functie wordt geactiveerd door op de menu-
toets te drukken totdat het symbool (snelvriezen)
verschijnt. Druk op “OK” om te bevestigen. Zet het in
te vriezen voedsel na 24 uur in de bovenste korf in het
vriesvak. De functie wordt na 24 uur uitgeschakeld of
kan handmatig uitgeschakeld worden door deze
handeling te herhalen.
Partystand
Deze functie wordt geactiveerd door op de menu-toets
te drukken totdat het symbool van de party-stand
verschijnt.
Het symbool knippert, druk op “OK” om te
bevestigen. Deze functie maakt het mogelijk dranken
te koelen in het vriesvak. Wanneer de functie actief is,
wordt het pictogram met animatie weergegeven.
Dertig minuten na de activering (de tijd die nodig is om
een fles van 0,75 l te koelen zonder dat het glas
breekt) gaat het pictogram knipperen, klinkt er een
geluidssignaal en licht het display op: neem de fles uit
het vriesvak en druk op de “OK”-knop om de functie
uit te schakelen.
Let op: laat de fles niet langer in het vriesvak dan de
tijd die nodig is voor het koelen.
Page 3
NL
Andere functies
Functie “6th Sense”
De 6th Sense-functie gaat automatisch aan wanneer:
• er een aanzienlijke hoeveelheid af te koelen en/of in te
vriezen voedingsmiddelen is geladen
• de deur van de koelkast en/of vriezer langere tijd
heeft opengestaan
• er een langdurige stroomuitval is geweest en de
binnentemperatuur van het apparaat te hoog aan het
worden is voor de juiste conservering van de
voedingsmiddelen.
Het symbool knippert ongeveer 3 seconden. Daarna blijft
het branden gedurende de tijd die nodig is om de optimale
conserveringsomstandigheden automatisch te herstellen.
Toetsenblokkering
Als deze functie is ingeschakeld, kunnen de instellingen
niet per ongeluk gewijzigd worden en kan het apparaat
niet per ongeluk uitgezet worden.
Om de toetsenblokkering in te schakelen houdt u
gedurende 3 seconden de knoppen “+” - “OK” - “-”
tegelijkertijd ingedrukt totdat het pictogram
verschijnt : de instelling wordt bevestigd door een
geluidssignaal. De functie kan met dezelfde procedure
worden uitgeschakeld totdat het symbool uitgaat .
Alarmen
Deze indicaties worden meegedeeld door middel van
een geluidssignaal en lampjes.
Alarm temperatuur vriezer
Er wordt een geluidssignaal geactiveerd: het
alarmsymbool gaat branden en het indicatielampje van
de temperatuur knippert.
Het alarm wordt geactiveerd wanneer:
• Het apparaat voor het eerst wordt aangesloten op
het elektriciteitsnet of na een non-actieve periode
• De temperatuur van het vriesvak te hoog is
• De hoeveelheid verse levensmiddelen die in de koelkast
is gezet, groter is dan aangegeven op het typeplaatje
• De deur van de vriezer lange tijd open is gebleven
Opmerking: in deze gevallen verschijnt automatisch op
het display
Alarm black-out
Op het display van het vriesvak wordt de maximale
temperatuur weergegeven die bereikt is tijdens de
periode waarin er geen stroom was. Tegelijkertijd gaat
het alarmpictogram branden en wordt het
geluidssignaal geactiveerd.
Dit alarm kan in de volgende situaties geactiveerd
worden:
• er is een langdurige stroomuitval geweest en de
interne temperatuur van de vriezer is gestegen tot
een niveau waarbij de juiste conservering van de
voedingsmiddelen niet wordt gegarandeerd.
Druk op de OK-toets om de alarmfunctie uit te
schakelen. Hierna verschijnt de eerder ingestelde
temperatuur op het display.
Opmerking: controleer de toestand van de
voedingsmiddelen.
Alarm koelkastdeur open
Het pictogram van de deur knippert en er wordt een
geluidssignaal geactiveerd.
Het alarm wordt geactiveerd als de deur van de
koelkast langer dan 2 minuten open blijft staan. Druk op
de toets “OK” om het geluidsalarm uit te schakelen.
Als de deur nog 2 minuten langer open blijft, wordt het
geluidssignaal opnieuw geactiveerd. Sluit de deur en
druk op de “OK”-toets.
Opmerking: in deze omstandigheden verschijnt
automatisch de melding 6th Sense op het display
.
Werkingsalarmen
Bij een alarm dat betrekking heeft op de werking
worden verschillende alarmen weergegeven in het
koel- of vriesvak, afhankelijk van de plaats van de
storing, (bijvoorbeeld CF, AL01, AL02, AL03 of AL04
etc...); bel de klantenservice en geef de alarmcode
door.
Storingspictogram en klantenservice bellen
(Bel de Klantenservice).
Bacteriemeter - gemiddelde temperatuur in het vak
(afhankelijk van het model).
Juiste temperatuur van het koelvak
Het symbool geeft de koudste temperatuur van de
koelkast aan. Voor een betere regeling is de koelkast
voorzien van een temperatuurwijzer die het mogelijk
maakt de gemiddelde temperatuur te controleren.
Temperatuurcontrole
Wanneer het apparaat al minstens 24 uur in werking is,
is het mogelijk om regelmatig na te gaan of de
temperatuur in de koudste zone correct is en om
eventueel de thermostaat dienovereenkomstig te
regelen, zoals aangegeven in de gebruiksaanwijzingen
(Zie “Temperatuurregeling”).
De temperatuur in de koelkast hangt af van
verschillende factoren, zoals de omgevingstemperatuur,
de geconserveerde hoeveelheid voedingsmiddelen, de
frequentie waarmee de deur wordt geopend. Neem
deze factoren in overweging op het moment dat u het
apparaat instelt.
Als het symbool gedeactiveerd is, is de
temperatuur in de koelkast te hoog; stel in dat geval de
waarde van de temperatuur bij en wacht ten minste 12
uur voordat u de temperatuur opnieuw controleert.
Belangrijk: na het openen van de deur of na het vullen
van de koelkast is het normaal dat het symbool een
bepaalde tijd niet brandt, vooral als de
omgevingstemperatuur erg hoog is.
De functie geeft aan dat het antibacteriële filter
vervangen moet worden
De vervanging van het filter wordt beschreven op de
eerste pagina van dit productinformatieblad.
Nadat het apparaat is aangesloten verschijnt het
symbool met drie segmenten.
De segmenten gaan geleidelijk aan uit:
- na 2 maanden
- na 4 maanden
- na 6 maanden
Page 4
NL
Na 6 maanden werking verschijnen het pictogram en
het pictogram die aangeven dat het filter moet
worden vervangen. Na de vervanging van het filter moet
de knop “OK” gedurende ongeveer 5 seconden ingedrukt
gehouden worden, totdat het alarmpictogram uitgaat
en het pictogram met drie segmenten weer
verschijnt. Het pictogram kan, nadat het filter
vervangen is, (gedurende ongeveer 6 uur) uitgezet
worden door op de knop “OK” te drukken”.
Het filter kan op elk gewenst moment worden vervangen
en de status van het bijbehorende pictogram kan worden
bijgewerkt via de gebruikerinterface, door op de knop
“Menu” te drukken totdat het pictogram gaat branden
(het symbool knippert). Om te bevestigen houdt u de
“OK”-knop ongeveer 5 seconden ingedrukt, totdat het
pictogram met drie segmenten opnieuw verschijnt.
Waterfilter
De status van het waterfilter wordt aangegeven door het
bijbehorende symbool. Wanneer u het apparaat voor het
eerst aanzet, of nadat u het filter heeft vervangen en het
statuspictogram heeft bijgewerkt, krijgt het pictogram van
het filter de vorm van drie liggende streepjes. In de loop
der tijd neemt het aantal streepjes af, al naargelang de
intensiteit waarmee het apparaat gebruikt wordt en de
natuurlijke afname van de filtercapaciteit zelf. Wanneer alle
drie de streepjes verdwijnen en het pictogram begint
te knipperen, verschijnt het alarmpictogram dat
aangeeft dat het filter moet worden vervangen. Het
pictogram kan, nadat het filter vervangen is,
(gedurende ongeveer 6 uur) uitgezet worden door op de
knop “OK” te drukken”. Na de vervanging van het filter
moet de knop “OK” gedurende ongeveer 5 seconden
ingedrukt gehouden worden, totdat het alarmpictogram
uitgaat en het pictogram met drie segmenten
weer verschijnt . Het filter kan op elk gewenst moment
worden vervangen en de status van het bijbehorende
pictogram kan worden bijgewerkt via de
gebruikerinterface, door op de knop “Menu” te drukken
totdat het pictogram gaat branden (het symbool
knippert). Om te bevestigen houdt u de “OK”-knop
ongeveer 5 seconden ingedrukt, totdat het pictogram met
drie segmenten opnieuw verschijnt.
VERVANGEN VAN HET LAMPJE
Haal altijd de stekker van het apparaat uit het stopcontact
voordat u het lampje vervangt.
Als de binnenverlichting niet werkt:
• neem het lampenkapje weg door het met een kleine
schroevendraaier op te tillen. Steek de schroevendraaier in het
bovenste rechthoekige gat, druk erop om het lampenkapje te
ontgrendelen en trek het kapje naar buiten.
• Controleer het lampje en vervang het zo nodig.
• Neem het lampje uit de lamphouder. Installeer het nieuwe
lampje in de lamphouder.
De lampjes van het apparaat hebben geen schroeffitting, maar
fittingen met drukbevestiging. Dit lampje is alleen bij onze
klantenservicecentra verkrijgbaar. Gebruik geen lampjes van
meer dan 15 W.
• Monteer het lampenkapje met klikbevestiging weer. Laat het
lampje niet zonder lampenkapje.
Waarschuwing:
als het lampenkapje vanwege schoonmaakwerkzaamheden moet
worden verwijderd, moet het apparaat eerst van de netvoeding
worden losgekoppeld. Gebruik alleen een vochtige doek.
Raak de lampjes niet aan. Ga zeer voorzichtig te werk.
Voor de optimale plaatsing van het voedsel in het
vriesvak wordt geadviseerd het bovenste glazen schap
in zo hoog mogelijke positie te houden.
ONTGRENDELEN VAN HET VERSVAK
Druk op beide vergrendelingen (1) en trek de lade (2) naar buiten.
Reiniging
Druk op de stand-by knop waardoor het koelvak wordt
uitgeschakeld en het vriesvak blijft ingeschakeld.
Nu kan het koelvak leeg- en schoongemaakt worden.
VERVANGING VAN HET WATERFILTERPATROON
1. Zoek de dop van de waterfilterpatroon op onder de groente- en fruitlade in het koelvak. Draai de dop tegen de
klok in tot hij in verticale positie is, en verwijder zowel de dop als de patroon uit het schap en uit de groenten- en
fruitlade.
Opmerking: Aangezien de patroon water bevat, kunnen er spatten naar buiten komen.
2. Verwijder de patroondop door deze van het uiteinde van het oude patroon af te schuiven.
GOOI DE DOP NIET WEG.
3. Haal de nieuwe patroon uit de verpakking en verwijder de bescherming uit de O-ringen.
4. Breng de dop op de nieuwe patroon aan, zoals aangegeven.
5. Met de dop van de patroon in verticale stand, steekt u de nieuwe patroon in het schap tot hij niet verder kan.
Draai de dop van de patroon met de klok mee tot hij in horizontale stand is.
6. LAAT WATER DOOR DE DISPENSER STROMEN TOTDAT HET WATER HELDER WORDT (ongeveer 9-14
liter oftewel 6-7 minuten). Op die manier wordt het systeem doorgespoeld en wordt de lucht uit de leidingen
verwijderd.
Opmerking: wanneer het systeem ontlucht wordt, zou er water uit de dispenser kunnen komen.
Bestellen van vervangingsfilters
Neem voor het bestellen van nieuwe patronen voor het waterfilter contact op met uw klantenservice.
5019 637 01038/A
Loading...
