Whirlpool ARC 5714/1 IX, 40094676, ARC 5551/1, ARC 5523, ARC 5855 PROGRAM CHART [nl]

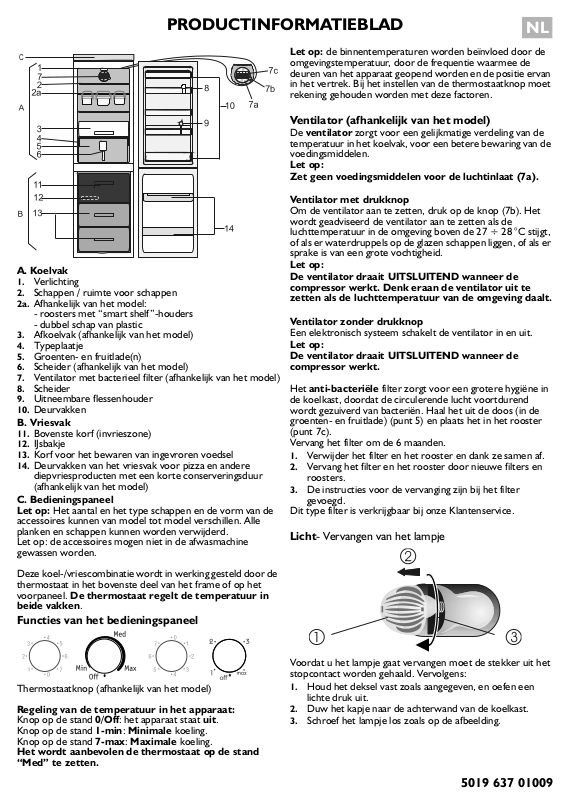

PRODUCTINFORMATIEBLAD

NL

A. Koelvak

1.Verlichting

2.Schappen / ruimte voor schappen 2a. Afhankelijk van het model:

-roosters met “smart shelf”-houders

-dubbel schap van plastic

3.Afkoelvak (afhankelijk van het model)

4.Typeplaatje

5.Groentenen fruitlade(n)

6.Scheider (afhankelijk van het model)

7.Ventilator met bacterieel filter (afhankelijk van het model)

8.Scheider

9.Uitneembare flessenhouder

10.Deurvakken

B. Vriesvak

11.Bovenste korf (invrieszone)

12.IJsbakje

13.Korf voor het bewaren van ingevroren voedsel

14.Deurvakken van het vriesvak voor pizza en andere diepvriesproducten met een korte conserveringsduur (afhankelijk van het model)

C. Bedieningspaneel

Let op: Het aantal en het type schappen en de vorm van de accessoires kunnen van model tot model verschillen. Alle planken en schappen kunnen worden verwijderd.

Let op: de accessoires mogen niet in de afwasmachine gewassen worden.

Deze koel-/vriescombinatie wordt in werking gesteld door de thermostaat in het bovenste deel van het frame of op het voorpaneel. De thermostaat regelt de temperatuur in beide vakken.

Functies van het bedieningspaneel

Thermostaatknop (afhankelijk van het model)

Regeling van de temperatuur in het apparaat:

Knop op de stand 0/Off: het apparaat staat uit. Knop op de stand 1-min: Minimale koeling. Knop op de stand 7-max: Maximale koeling.

Het wordt aanbevolen de thermostaat op de stand “Med” te zetten.

Let op: de binnentemperaturen worden beïnvloed door de omgevingstemperatuur, door de frequentie waarmee de deuren van het apparaat geopend worden en de positie ervan in het vertrek. Bij het instellen van de thermostaatknop moet rekening gehouden worden met deze factoren.

Ventilator (afhankelijk van het model)

De ventilator zorgt voor een gelijkmatige verdeling van de temperatuur in het koelvak, voor een betere bewaring van de voedingsmiddelen.

Let op:

Zet geen voedingsmiddelen voor de luchtinlaat (7a).

Ventilator met drukknop

Om de ventilator aan te zetten, druk op de knop (7b). Het wordt geadviseerd de ventilator aan te zetten als de luchttemperatuur in de omgeving boven de 27 ÷ 28 °C stijgt, of als er waterdruppels op de glazen schappen liggen, of als er sprake is van een grote vochtigheid.

Let op:

De ventilator draait UITSLUITEND wanneer de compressor werkt. Denk eraan de ventilator uit te zetten als de luchttemperatuur van de omgeving daalt.

Ventilator zonder drukknop

Een elektronisch systeem schakelt de ventilator in en uit.

Let op:

De ventilator draait UITSLUITEND wanneer de compressor werkt.

Het anti-bacteriële filter zorgt voor een grotere hygiëne in de koelkast, doordat de circulerende lucht voortdurend wordt gezuiverd van bacteriën. Haal het uit de doos (in de groentenen fruitlade) (punt 5) en plaats het in het rooster (punt 7c).

Vervang het filter om de 6 maanden.

1.Verwijder het filter en het rooster en dank ze samen af.

2.Vervang het filter en het rooster door nieuwe filters en roosters.

3.De instructies voor de vervanging zijn bij het filter gevoegd.

Dit type filter is verkrijgbaar bij onze Klantenservice.

Licht- Vervangen van het lampje

Voordat u het lampje gaat vervangen moet de stekker uit het stopcontact worden gehaald. Vervolgens:

1.Houd het deksel vast zoals aangegeven, en oefen een lichte druk uit.

2.Duw het kapje naar de achterwand van de koelkast.

3.Schroef het lampje los zoals op de afbeelding.

5019 637 01009
