Whirlpool 3183647 Instruction Sheet

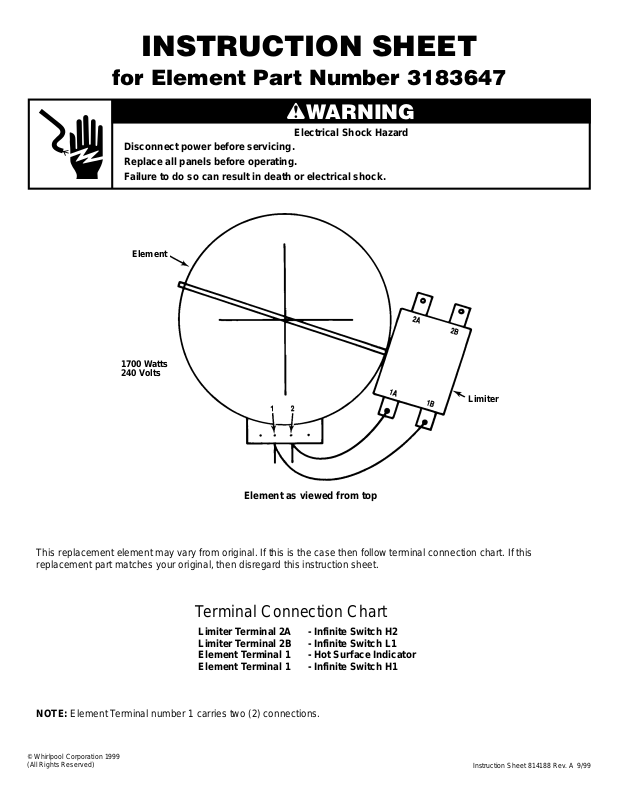

INSTRUCTION SHEET

for Element Part Number 3183647

wWARNING

Electrical Shock Hazard Disconnect power before servicing. Replace all panels before operating. Failure to do so can result in death or electrical shock.

Element

1700 Watts 240 Volts

Limiter

Element as viewed from top

This replacement element may vary from original. If this is the case then follow terminal connection chart. If this replacement part matches your original, then disregard this instruction sheet.

Terminal Connection Chart

Limiter Terminal 2A - Infinite Switch H2 Limiter Terminal 2B - Infinite Switch L1 Element Terminal 1 - Hot Surface Indicator Element Terminal 1 - Infinite Switch H1

NOTE: Element Terminal number 1 carries two (2) connections.

Instruction Sheet 814188 Rev. A 9/99

FEUILLE D’INSTRUCTIONS

Élément, no de pièce 3183647

wAVERTISSEMENT

Risque de choc électrique Déconnecter la source de courant électrique avant l’entretien. Replacer tous les panneaux avant de faire la remise en marche. Le non-respect de ces instructions peut causer un décès ou un choc électrique.

Élément

1 700 watts, 240 volts

Limiteur

Élément vu du haut

Cet élément de rechange peut être différent de celui d’origine. Dans ce cas, suivre le tableau de connexion des bornes. Si cette pièce de rechange est identique à celle d’origine, ne pas tenir compte de cette Feuille d’instructions.

Tableau de connexion des bornes

Limiteur, borne 2A - Commutateur à progression continue H2 Limiteur, borne 2B - Commutateur à progression continue L1 Élément, borne 1 - Indicateur de surface chaude Élément, borne 1 - Commutateur à progression continue H1

NOTA : La borne numéro 1 de l’élément comporte deux (2) connexions.

Feuille d’instructions 814188 Rév. A 9/99
