Whirlpool 3371386 Instruction Sheet

Page 1

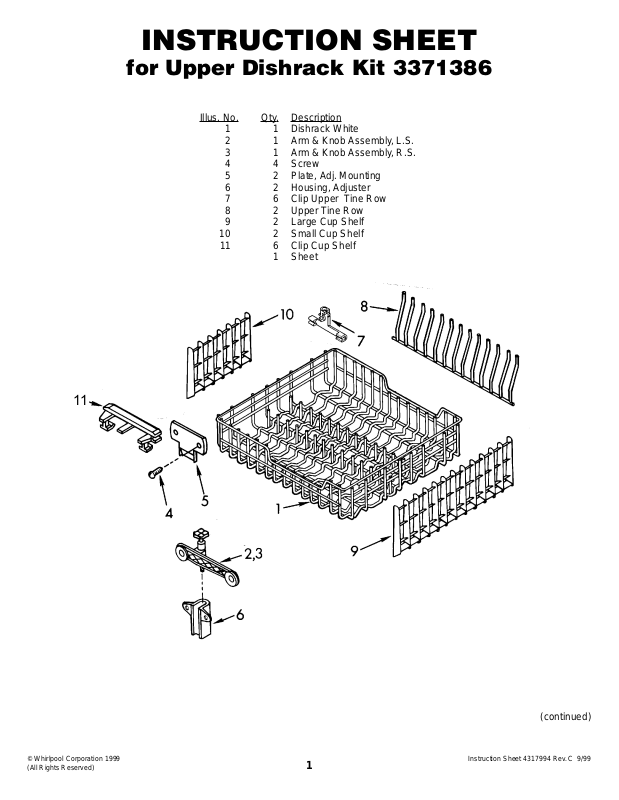

INSTRUCTION SHEET
for Upper Dishrack Kit 3371386
Illus. No. Qty. Description
1 1 Dishrack White 2 1 Arm & Knob Assembly, L.S. 3 1 Arm & Knob Assembly, R.S. 4 4 Screw 5 2 Plate, Adj. Mounting 6 2 Housing, Adjuster 7 6 Clip Upper Tine Row 8 2 Upper Tine Row
9 2 Large Cup Shelf 10 2 Small Cup Shelf 11 6 Clip Cup Shelf
1 Sheet
11
© Whirlpool Corporation 1999 (All Rights Reserved)
(continued)
Instruction Sheet 4317994 Rev. C 9/99
1
Page 2

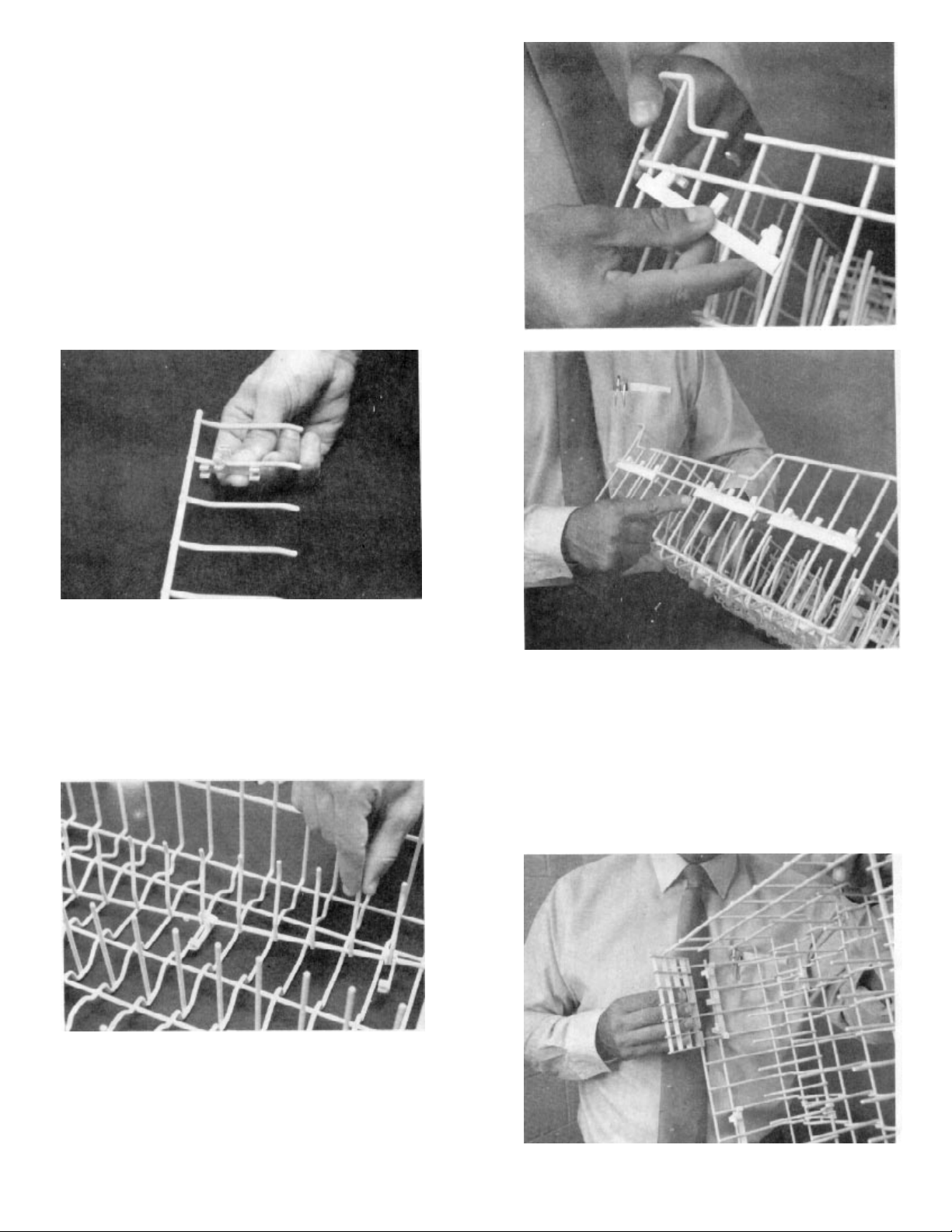

To install these parts, you will have to use a lot of pressure on the parts to snap them in.
1. To install the upper tine rows, you must install the clips that hold them in place. The clips must be installed to the second tine from each end, and one of the two middle tines. Installing the clip is done by sliding the clip onto the tine row through the middle hole of the clip. Note that the upper bend in the tine row must be facing up when installing the clip. Slide the clip to the end of the tine and snap into place, then turn the clip 90° and snap into place onto the tine. This step will be done six (6) times, three (3) on each tine row.
2. After installing the clips, install the tine row onto the dishrack. This is done by snapping the tine row clips onto the dishrack tines.
row, the upper bend of the tine row will need to face the outside of the dishrack, NOT the inside of the rack.
NOTE: When installing the tine
3. Now install the clips that hold the large and small cup shelf holders. This is done by sliding one of the ends to one of the wires, and then sliding the other end to the other wire. Then just push up to snap the cup shelf holder in place.
4. Installing the small and large cup shelves is done by snapping them to the clip that you just installed in Step 3. Line up the shelves and snap them in place.
4317994-C
(continued)
2
Page 3

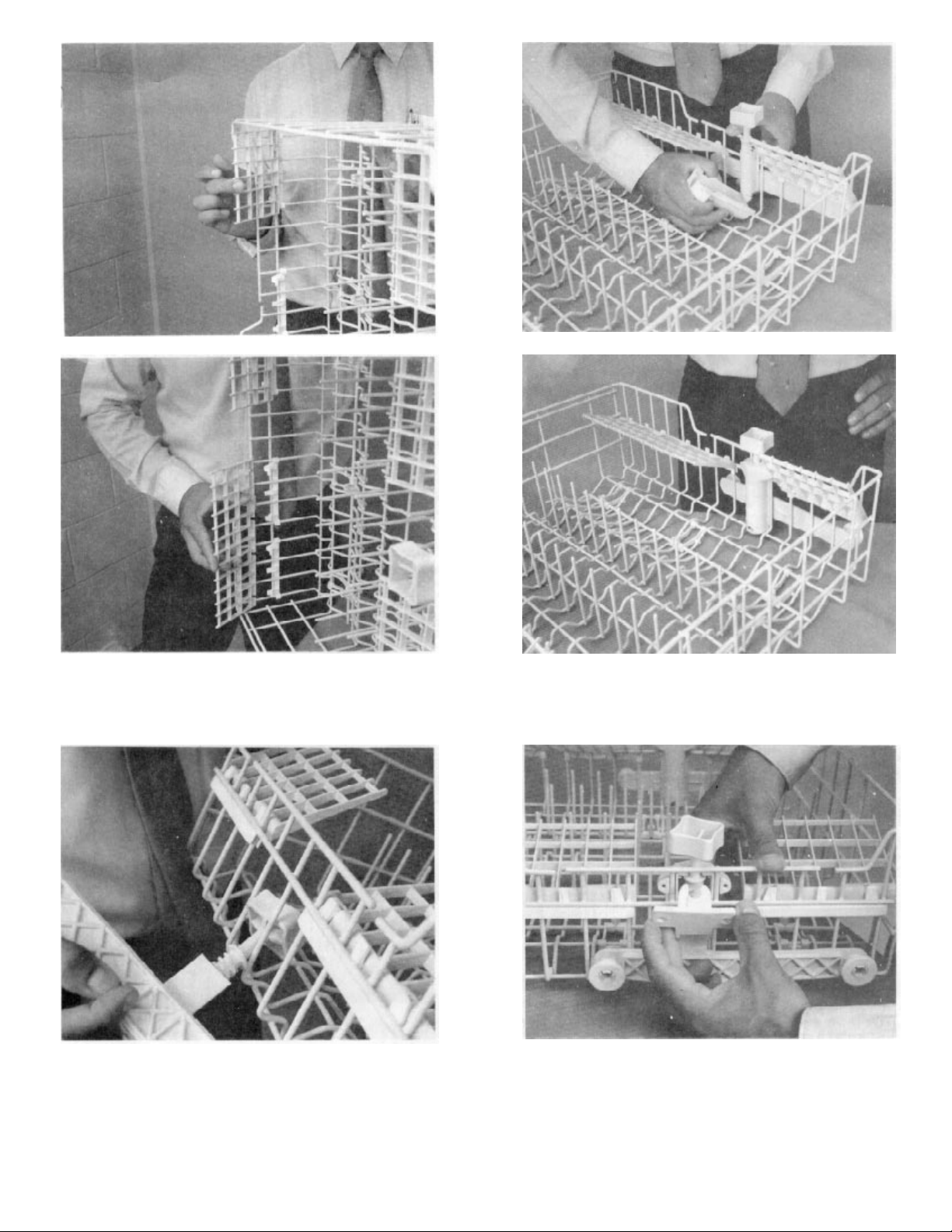

5. Putting on the left and right arm and knob assemblies is
done by slipping the knob through the wires as shown.
6. After putting on the arm and knob assemblies, turn the knobs enough so you can install the adjuster housing.
7. Now install the plate adjuster. Make sure that the holes line up.
(continued)
3
4317994-C
Page 4

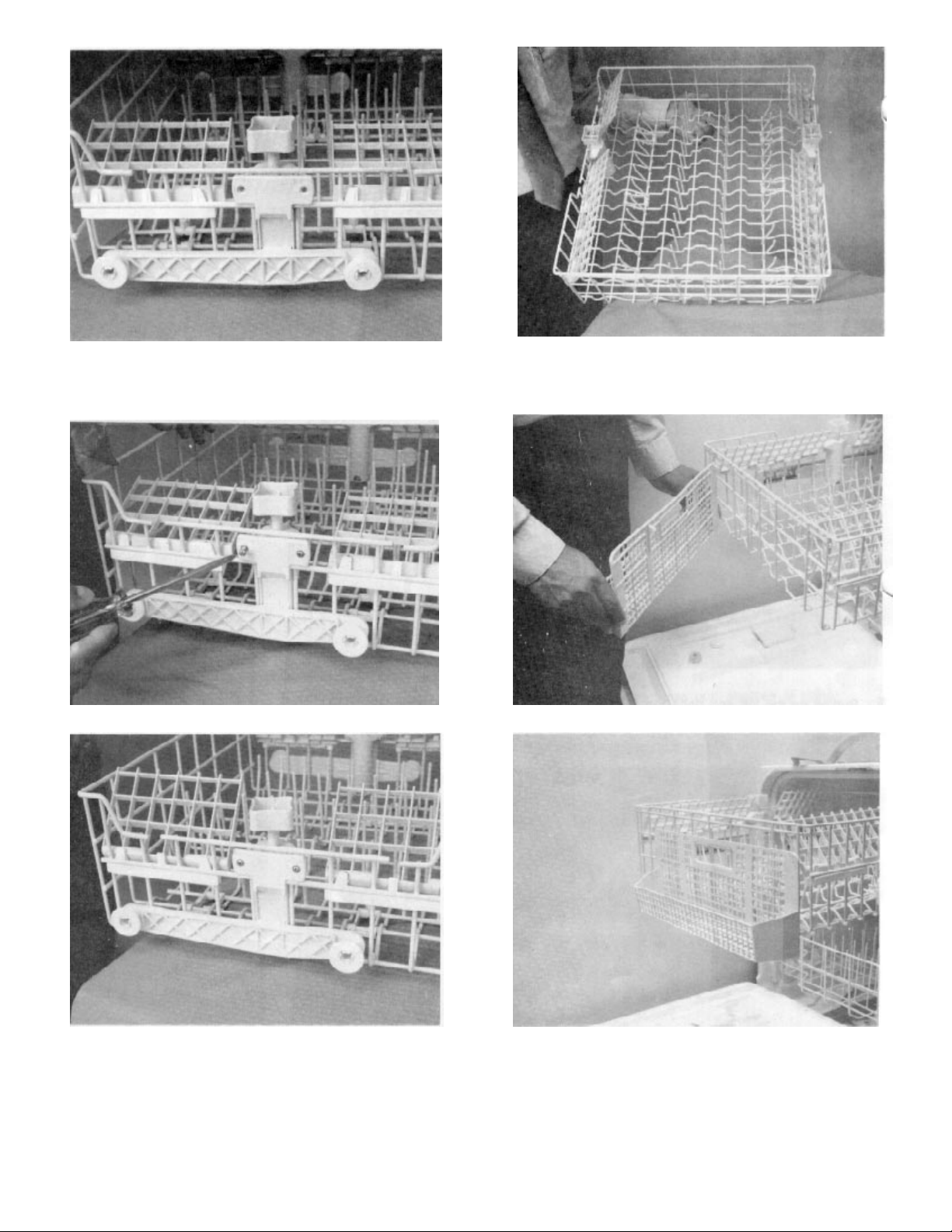

8. Now install the screws that hold the entire assembly together.
9. In some applications, you might have a utensil basket in front, using the third wire from the top. Install the basket as shown.
You have now finished assembling your dishrack. Now just install it in place of your old one.
4317994-C
4
Page 5
FEUILLE D’INSTRUCTIONS
Nécessaire de panier à vaisselle
supérieur 3371386

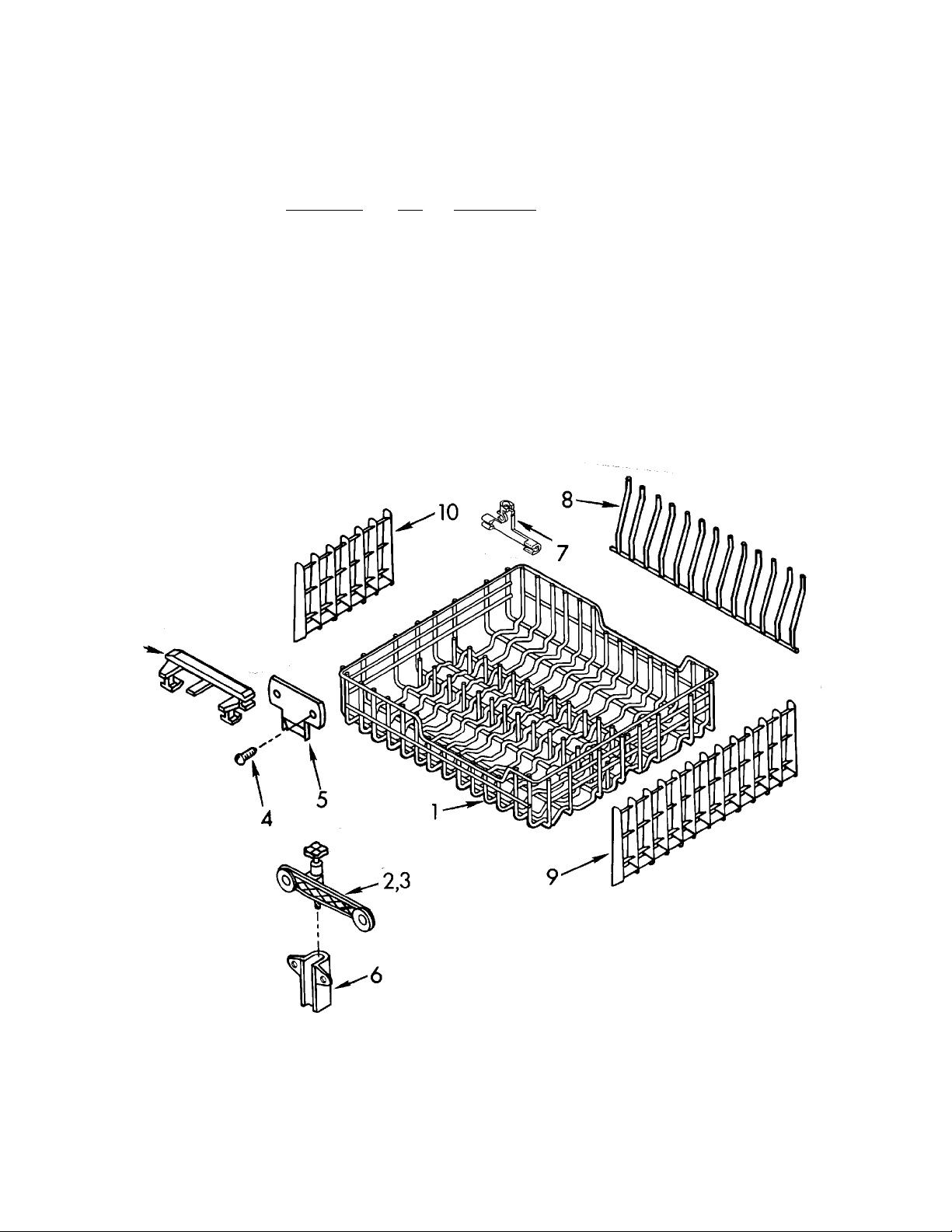

N° de
l’illustration Qté Désignation
1 1 Panier à vaisselle blanc 2 1 Ensemble bras et bouton, côté gauche 3 1 Ensemble bras et bouton, côté droit 4 4 Vis 5 2 Plaque de fixation du dispositif de réglage 6 2 Boîtier du dispositif de réglage 7 6 Agrafe, rangée de dents supérieure 8 2 Rangée de dents supérieure
9 2 Panier grandes tasses 10 2 Panier petites tasses 11 6 Agrafe, panier à tasses
1 Feuille
11
(suite)
© Whirlpool Corporation, 1999 (Tous droits réservés)
1
Feuille d’instructions 4317994 Rév. C 9/99
Page 6
Vous devrez exercer une forte pression sur ces pièces pour les enclencher en place.
1. Pour installer les rangées de dents supérieures, vous devez poser les agrafes qui les retiennent en place. Les agrafes doivent être installées sur la deuxième dent de chaque extrémité et sur une des deux dents du milieu. Glisser les agrafes sur la rangée de dents par le trou du centre de l’agrafe. Notez que la courbe supérieure de la rangée de dents doit être orientée vers le haut lorsque vous installez l’agrafe. Glissez l’agrafe sur l’extrémité de la dent et enclenchez-la en place, puis tournez l’agrafe de 90° et enclenchez-la en place sur la dent. Vous devrez répéter cette opération six (6) fois, trois (3) fois pour chaque rangée de dents.
2. Après avoir installé les agrafes, posez les rangées de dents dans le panier à vaisselle. Pour cela, enclenchez les agrafes des rangées de dents dans les dents du panier à vaisselle.
NOTA : Lorsque vous posez la rangée de dents, la courbe supérieure de la rangée de dents doit être orientée vers l’extérieur du panier à vaisselle, et NON PAS vers l’intérieur du panier à vaisselle.
3. Posez maintenant les agrafes de fixation des supports des paniers à petites et à grandes tasses. Pour cela, glissez une de leurs extrémités sur un des fils, puis glissez l’autre extrémité sur l’autre fil. Poussez ensuite tout simplement sur le support du panier à tasses pour l’enclencher en place.
4. Installez les paniers à petites et grandes tasses en les enclenclant dans les agrafes que vous venez tout juste de poser à l’Opération 3. Alignez les paniers, puis enclenchez-les en place.
4317994-C
2
(suite)
Page 7
5. La pose des ensembles bras et boutons droit et gauche se fait en glissant le bouton par les fils, comme il est illustré.
6. Après avoir posé les ensembles bras et boutons, tournez suffisamment les boutons de façon que vous puissiez poser le boîtier du dispositif de réglage.
7. Posez maintenant le dispositif de réglage de la plaque. Assurez-vous que les trous s’alignent.
(suite)
3
4317994-C
Page 8

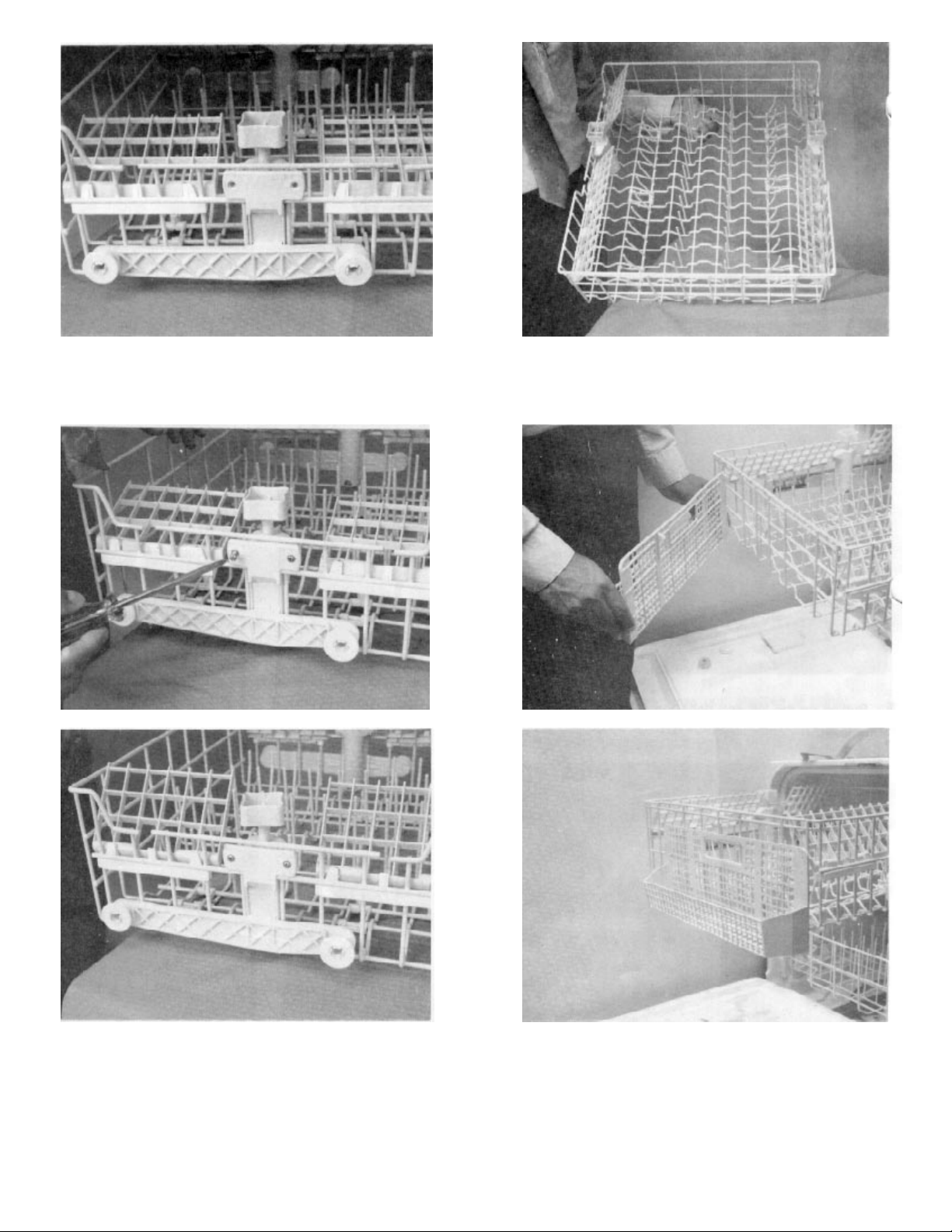

8. Posez maintenant les vis de fixation de tout
l’ensemble.
9. Dans certains cas, vous aurez peut-être un panier à couverts à l’avant, qui utilise le troisième fil à partir du haut. Posez le panier comme il est illustré.
Vous avez maintenant fini l’assemblage de votre panier à vaisselle. Posez-le en place comme l’ancien était posé.
4317994-C
4
