Warn VANTAGE 4000 Service Instructions Manual

WARN Industries, Inc. 89313A0

VANTAGE 4000

Part Number: 89040, 91040
Rated Line Pull: 4000 lbs. (1814 kgs)
Motor: 12V DC, 1.4 hp (1.0 kW) Permanent Magnet, Sealed
Controls: Dash Mounted Rocker
Gear train: 3-Stage Planetary
Gear Ratio: 180:1
Clutch (Freespool): Cam Activated
Brake: Spring
Drum diameter/length: 2.25”/4.7” (52mm/74mm)
Kit Shipping Weight: 32.0 lbs. (14.5 kgs)
Rope: Wire, Ø 7/32 x 50’ (Ø 5.5 mm x 15 m)
Fairlead: Roller
Recommended Battery: 14 Amp/hr minimum
Duty Cycle: Intermittent
Battery leads: 6 gauge
Finish: Grey Powder Coat
Warranty: Limited Five Year
Mounting Bolt Pattern: 3.0” x 6.66” (76mm x 169mm)
Winch Dimensions: 14.57” L x 4.53” D x 4.69” H (37.0cm L x 11.5cm D x 11.9cm H)
Winch Weight: 17.5 lbs. (8.0 kgs)

WARN Industries, Inc. 89313A0

PERFORMANCE DATA

Pull by Layer

Layer/lbs. (kgs.)

1/4000 (1814)
2/2977 (1350)
3/2560 (1161)
4/2246 (1019)

Load Current Speed
lbs. (kgs) (Amps) Ft/min. (m/min.)

4000 (1814) 200.8 5.3 (1.6)
3000 (1360) 137.4 7.3 (2.2)
2000 (907) 106.4 10.0 (3.0)
1000 (454) 61.8 13.7 (4.2)
0 21.6 18.6 (5.7)

Load Run Time Distance Cool Time

lbs(kgs) ft.(m) (min)

0 2.5 min 46.5 (14.2) 12
500 (227) 2.0 min 32.0 (9.8) 10
1000 (455) 1.5 min 21.0 (6.4) 10
2000 (907) 45 sec 7.5 (2.3) 10
3000 (1630) 30 sec 2.0 (.6) 10

DUTY CYCLES

Should you encounter a problem during installation or operation of your
winch, please follow these steps toward resolving the problem:

1. Refer to your operator’s guide and installation instructions. It has
illustrations and detailed information on the installation and safe and
proper operation of your winch. It also includes a replacement parts list
and assembly diagrams. If you are unable to resolve the problem, then
go to step 2.

2. Contact your dealer where you purchased your winch. If, after discussing
the problem with their parts and service staff, you are still unable to
resolve the problem then go to step 3.

3. Call an Authorized WARN Service center from the list provided on the
back of the warranty sheet included with the product. When calling,
please have the following information available: winch model number
and purchase date, make, model and year of vehicle.

4. If you are unable to resolve the problem to your satisfaction, please call
Warn Industries Customer Service at: 1-800-543-9276. When calling,
please have the following information available: winch model number
and purchase date, make, model and year of vehicle. You may also
contact Warn Industries by visiting our website: www.warn.com

SERVICE INSTRUCTIONS

WARN Industries, Inc. 89313A0

Wire Rope Assy, 7/32” x 55ft ...................................................PN 68851

Synthetic Rope Kit, 7/32” ........................................................PN 77835

Contactor Kit 12 VDC, Albright SVC ........................................PN 89579

Remote Control, 10ft lead .......................................................PN 64849

Socket Assembly, Remote Control .........................................PN 89586

Roller Fairlead Kit ...................................................................PN 29256

Hawse Fairlead Kit ..................................................................PN 89583

Plate, Fairlead Mount .............................................................PN 69646

Hook Kit, 5/16” Clevis w/Strap ................................................PN 39557

Strap, Hook .............................................................................PN 69645

Switch Dash Rocker ................................................................PN 89587

Remote Control, Wireless........................................................PN 74500

Boot Electrical, 6 ga. (2 pair) ...................................................PN 76997

Cable Assy Kit, 6 ga. Black/Red 36” ........................................PN 76855

Cable Assy Kit, 6 ga. Blue/Yellow 96” ......................................PN 76856

SERVICE/UPGRADE KITS

WINCH SERVICE KITS

Kit PN Items in Kit

89580 1
89570 3, 4, 5, 6
74924 7
89581 (2) 8, 4 (2)
89551 (2) 9, 20
69637 (2) 10
74917 11, 12, (2) 2
89572 13
89582 14
89574 15, 16
89575 17, 16
89576 18, 19
89577 21
74930 (4) 23, (2) 24, (4) 22

WARN Industries, Inc. 89313A0

WARN Industries, Inc. 89313A0

TREUIL POUR VANTAGE 4000

Référence: 89040, 91040
Effort en 1ère couche: 4000 lbs. (1814 kgs)
Moteur: aimant permanent 12V DC, 1.4 hp (1.0 kW), étanche
Controls: Interrupteur installé tablea
Train d’engrenages: planétaire à 3 étages
Rapport de démultiplication: 180:1
Embrayage (déroulement en roue libre): La came a activé
Frein: Ressort
Longueur/Diamètre du tambour: 2.25”/4.7” (52mm/74mm)
Poids d’expédition du kit: 32.0 livres. (14.5 kgs)
Câble: Câble en acier, Ø 7/32 x 50’ (Ø 5.5 mm x 15 m)
Guide-câble: Rouleau
Batterie conseillée: 14 Ah minimum
Cycle d’utilisation: Intermittent
Fils de batterie: Calibre 6
Finition: Revêtement époxy gris
Garantie: Limited Five Year
Entraxe de fi xation: 3.0” x 6.66” (76mm x 169mm)
Dimensions du treuil: 14.57” L x 4.53” D x 4.69” H (37.0cm L x 11.5cm D x 11.9cm H)
Poids du treuil: 17.5 livres. (8.0 kgs)

WARN Industries, Inc. 89313A0

DONNÉES DE PERFORMANCE

Si vous éprouvez un problème lors de l’installation ou de l’utilisation du treuil,
procédez comme suit pour résoudre le problème:

1. Reportez-vous à votre Guide de l’utilisateur et aux instructions d’installation.
Ils comportent des illustrations ainsi que des informations détaillées sur
l’installation du treuil et la manière de le faire fonctionner correctement et en
toute sécurité. Vous y trouverez également une liste des pièces de rechange
et des schémas d’assemblage. Si vous ne parvenez pas à résoudre le
problème, passez à l’étape 2.

2. Contactez le revendeur où vous avez acheté le treuil. Après avoir abordé
le problème avec le personnel technique, si vous n’avez toujours pas pu
résoudre le problème, passez à l’étape 3.

3. Appelez un centre de service agréé WARN dont la liste fi gure à l’arrière du
coupon de garantie accompagnant le produit. Lors de l’appel, veillez à avoir
les informations suivantes à portée de main : numéro de modèle du treuil et
date d’achat, marque, modèle et année du véhicule.

4. Si vous ne parvenez pas à résoudre le problème de manière satisfaisante,
appelez le service clientèle Warn Industries au numéro : 1-800-543-9276.
Lors de l’appel, veillez à avoir les informations suivantes à portée de main
: numéro de modèle du treuil et date d’achat, marque, modèle et année du
véhicule. Vous pouvez également contacter Warn Industries en visitant notre
site : www.warn.com

INSTRUCTIONS D’ENTRETIEN

Traction par couche

Couche/lb. (kg)

1/4000 (1814)
2/2977 (1350)
3/2560 (1161)
4/2246 (1019)

Charge Courant Vitesse
lb. (kg) (A) pi/min. (m/min.)

4000 (1814) 200.8 5.3 (1.6)
3000 (1360) 137.4 7.3 (2.2)
2000 (907) 106.4 10.0 (3.0)
1000 (454) 61.8 13.7 (4.2)
0 21.6 18.6 (5.7)

Charge Durée de Distance Durée de

refroidissement
lb. (kg) fonctionnement pi.(m) (min)

0 2.5 min 46.5 (14.2) 12
500 (227) 2.0 min 32.0 (9.8) 10
1000 (455) 1.5 min 21.0 (6.4) 10
2000 (907) 45 sec 7.5 (2.3) 10
3000 (1630) 30 sec 2.0 (.6) 10

CYCLES D’UTILISATION

WARN Industries, Inc. 89313A0

KITS DE MISE À NIVEAU/ENTRETIEN

KITS D’ENTRETIEN DU TREUIL

Réf. du kit Articles en kit

89580 1
89570 3, 4, 5, 6
74924 7
89581 (2) 8, 4 (2)
89551 (2) 9, 20
69637 (2) 10
74917 11, 12, (2) 2
89572 13
89582 14
89574 15, 16
89575 17, 16
89576 18, 19
89577 21
74930 (4) 23, (2) 24, (4) 22

Ens. de câble, 7/32” x 55ft .......................................................PN 68851

Kit de câble synthétique, 7/32” ...............................................PN 77835

Contacteur 12 V c.c, Albright SVC...........................................PN 89579

Fil de télécommande 3,0 m ....................................................PN 64849

Ensemble Prise, Télécommande ............................................PN 89586

Kit de guide-câble à rouleaux .................................................PN 29256

Kit de guide-câble à écubier ....................................................PN 89583

Plaque de montage de guide-câble ........................................PN 69646

Kit de crochet à largage rapide à manille 5/16 avec sangle ...PN 39557

Sangle, crochet .......................................................................PN 69645

Interrupteur tablea à bascule ...................................................PN 89587

Télécommande sans fi l............................................................PN 74500

Capuchon de borne électrique, calibre 6 (2 pairs)...................PN 76997

Kit d’ens. de câble, cal. 6, Noir/Rouge, 91,4 cm......................PN 76855

Kit d’ens. de câble, cal. 6, Bleu/Jaune, 2,4 m..........................PN 76856

WARN Industries, Inc. 89313A0

WARN Industries, Inc. 89313A0

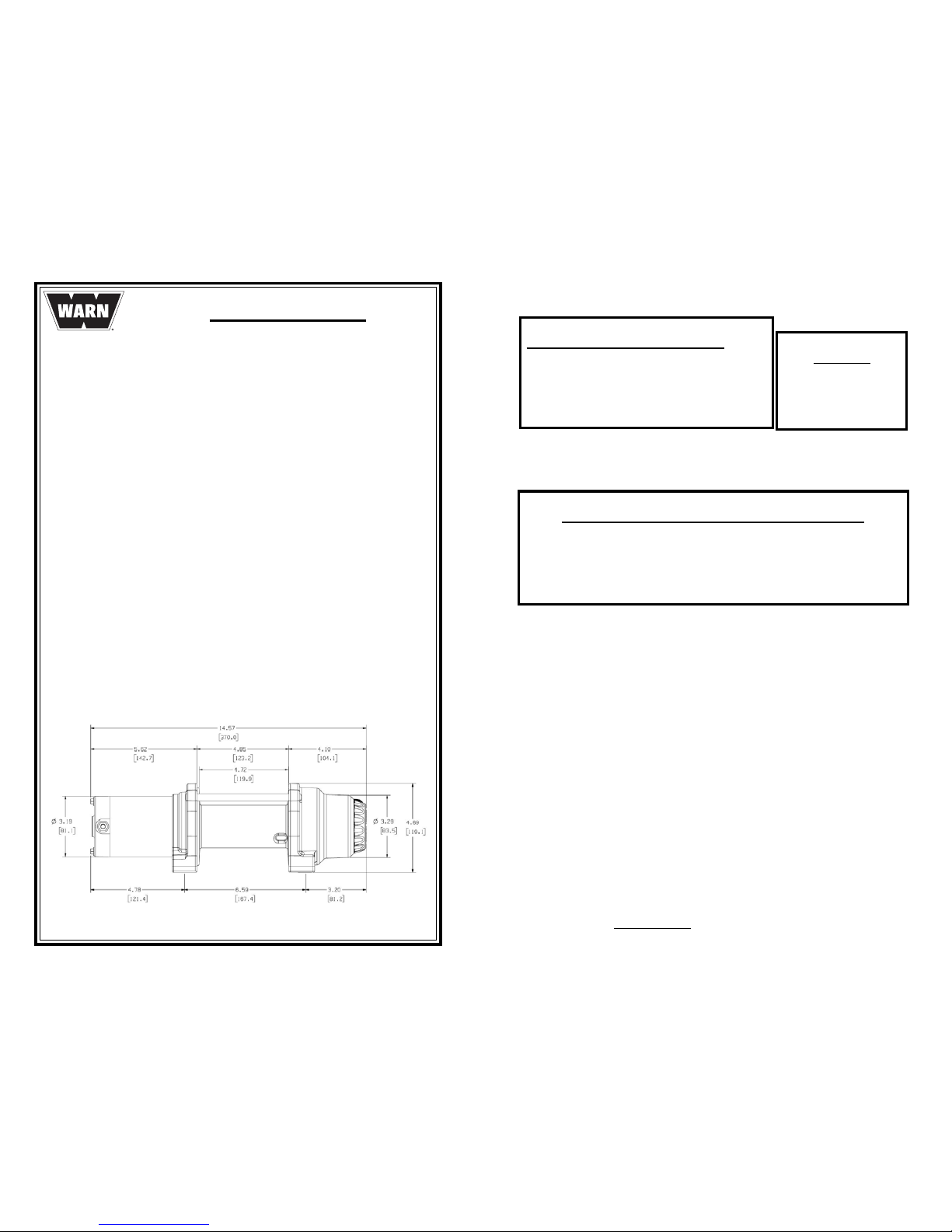

CABRESTANTE VANTAGE 4000

Nº de referencia: 89040, 91040
Tracción nominal del cable: 4000 lbs. (1814 kgs)

Motor: 12V DC, 1.4 hp (1.0 kW) con imán permanente, sellado

Controles: Interruptor oscilante salpicadero
Tren de engranajes: Planetario de 3 fases
Relación de transmisión: 180:1
Embrague (enrollado manual): Disco de leva activado
Freno: Resorte
Diámetro/longitud del tambor: 2.25”/4.7” (52mm/74mm)
Peso de envío del conjunto: 32.0 libras. (14.5 kgs)
Cable: Cable, Ø 7/32 x 50’ (Ø 5.5 mm x 15 m)
Guía: Rodillo
Batería recomendada: 14 AH mínimo
Ciclo de trabajo: Intermitente
Cables de la batería: Calibre 6
Acabado: Capa de material pulverizado gris
Garantía: Limitado cinco año
Patrón de los pernos de montaje: 3.0” x 6.66” (76mm x 169mm)
Dimensiones del cabrestante

: 14.57” L x 4.53” D x 4.69” H (37.0cm L x 11.5cm

D x 11.9cm H)

Peso del cabrestante: 17.5 libras. (8.0 kgs)

WARN Industries, Inc. 89313A0

En el caso de que surgiera algún problema durante la instalación u operación
del cabrestante, siga los siguientes pasos para poder solucionarlo:

1. Consulte la guía y las instrucciones de instalación del usuario.
Contienen ilustraciones e información detallada sobre la instalación y la
operación segura y correcta del cabrestante. También incluyen una lista
de piezas de repuesto y diagramas de montaje. Si no puede resolver el
problema, vaya al paso 2.

2. Comuníquese con el distribuidor donde adquirió el cabrestante. Si
después de haber expuesto el problema al personal de servicio todavía
no puede resolverse el problema, vaya al paso 3.

3. Llame a un centro de servicio autorizado de WARN cuyo teléfono
encontrará en la lista provista en la parte posterior de la hoja de garantía
que viene con el producto. Cuando llame, tenga la siguiente información
a mano: número de modelo del cabrestante y fecha de compra, marca,
modelo y año de su vehículo.

4. Si no es capaz de resolver el problema a su entera satisfacción, llame
al servicio de atención al cliente de Warn Industries al: 1-800-543-

9276. Cuando llame, tenga la siguiente información a mano: número
de modelo del cabrestante y fecha de compra, marca, modelo y año de
su vehículo. También puede contactar con Warn Industries visitando
nuestra página Web: www.warn.com

INSTRUCCIONES DE MANTENIMIENTO

DATOS DE RENDIMIENTO

Potencia por capa

capa/lb (kg)

1/4000 (1814)
2/2977 (1350)
3/2560 (1161)
4/2246 (1019)

Carga Corriente Velocidad
lb (kg) (Amperios) pies/min (m/min)

4000 (1814) 200.8 5.3 (1.6)
3000 (1360) 137.4 7.3 (2.2)
2000 (907) 106.4 10.0 (3.0)
1000 (454) 61.8 13.7 (4.2)
0 21.6 18.6 (5.7)

Carga Tiempo de Distancia Tiempo de

enfriamiento
lb (kg) funcionamiento pies (m) (min)

0 2.5 min 46.5 (14.2) 12
500 (227) 2.0 min 32.0 (9.8) 10
1000 (455) 1.5 min 21.0 (6.4) 10
2000 (907) 45 sec 7.5 (2.3) 10
3000 (1630) 30 sec 2.0 (.6) 10

CICLO DE TRABAJO*

WARN Industries, Inc. 89313A0

KITS DE SERVICIO / ACTUALIZACIÓN

KITS DE SERVICIO DE CABRESTANTE

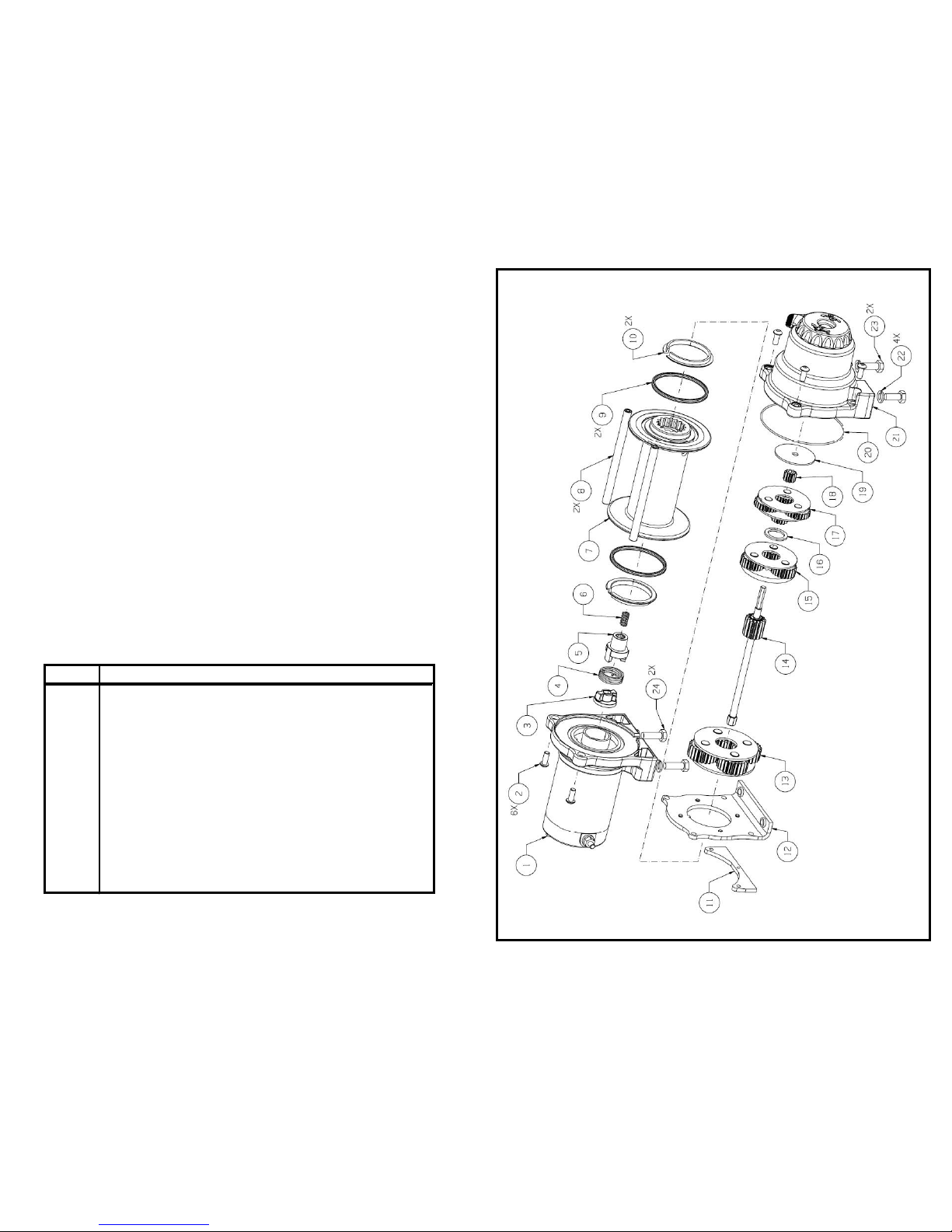

Nº de referencia de kit Elementos en el Kit

89580 1
89570 3, 4, 5, 6
74924 7
89581 (2) 8, 4 (2)
89551 (2) 9, 20
69637 (2) 10
74917 11, 12, (2) 2
89572 13
89582 14
89574 15, 16
89575 17, 16
89576 18, 19
89577 21
74930 (4) 23, (2) 24, (4) 22

Conjunto de cable metálico, 7/32” x 55ft .................................PN 68851

Kit de cable sintético, 7/32” ....................................................PN 77835

Contactor, 12 V de CC, Albright SVC ......................................PN 89579

Control remoto, cable de 10 pies ............................................PN 64849

Conjunto de casquete, control remoto ....................................PN 89586

Kit de guía de rolete ...............................................................PN 29256

Kit de guía de escobén ............................................................PN 89583

Placa, montaje en guía ...........................................................PN 69646

Kit de gancho, clavija (con correa) de 5/16 pulg ....................PN 39557

Correa, gancho .......................................................................PN 69645

Interruptor salpicadero oscilante .............................................PN 89587

Control remoto, inalámbrico ....................................................PN 74500

Manguito eléctrico, calibre 8 (2 pares) ....................................PN 76997

Kit conjunto cable, calibre 8. Negro/rojo 32 pulg .....................PN 76855

Kit conjunto cable, calibre 8. Azul/amarillo 88 pulg .................PN 76856

WARN Industries, Inc. 89313A0

WARN Industries, Inc. 89313A0

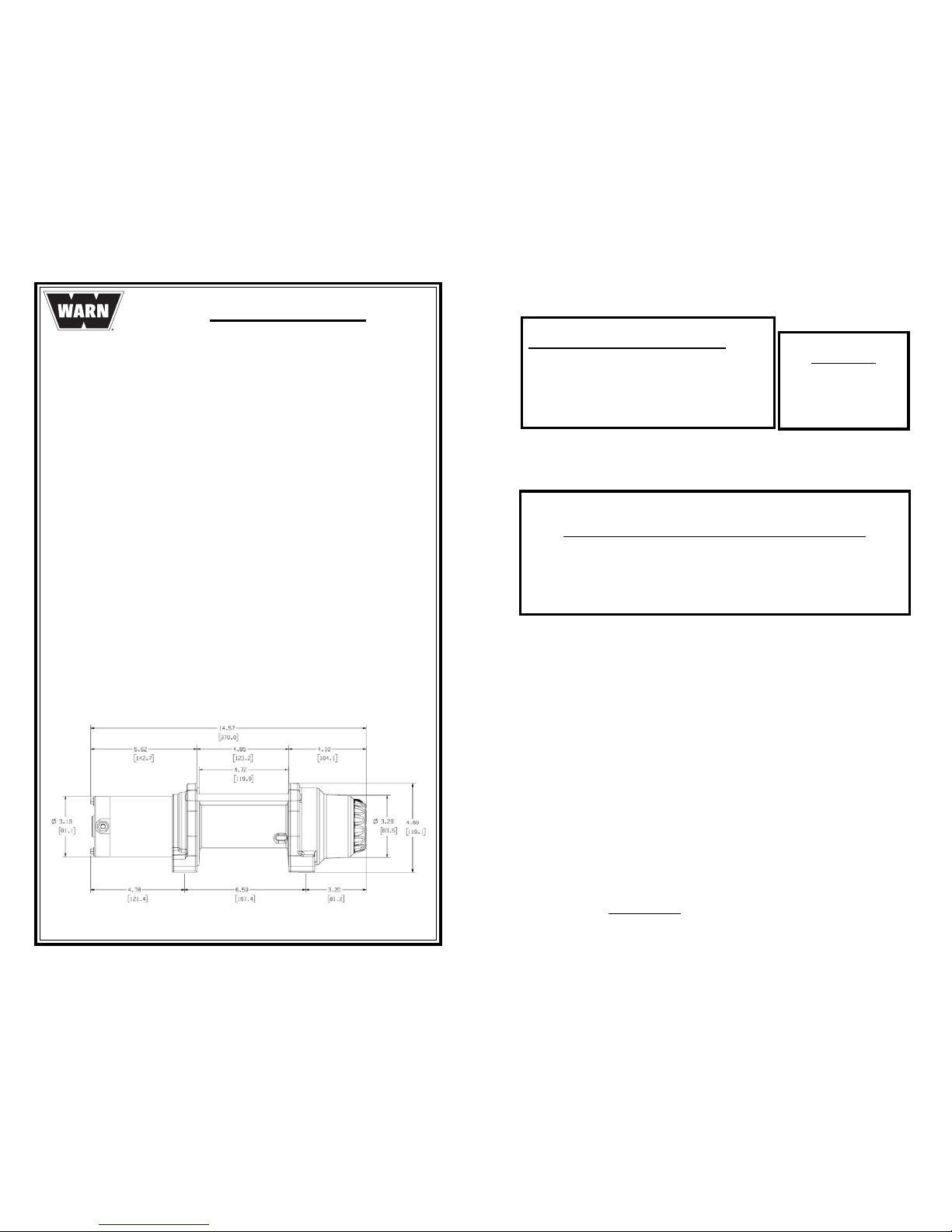

VANTAGE 4000

Best.-Nr.: 89040, 91040
Zugkraft: 1814 kg
Motor: 12 V DC, 1,4 PS (1,0 kW) Dauermagnet, Versiegelt
Steuerung: Wippenschalter am Armaturenbrett
Getriebe: Dreistufi ges Planetenradgetriebe
Übersetzungsverhältnis: 180:1
Kupplung (Freilauf): Nockenkupplung
Bremse: Feder
Trommeldurchmesser/-länge: 52 mm/74 mm
Liefergewicht des Sets: 14,5 kg
Seil: Drahtseil, Ø 5,5 mm x 15 m
Seilführung: Rolle
Empfohlene Batterie: Mind. 14 A/Stunde
Lastzyklus: Aussetzbetrieb
Batteriekabel: 6 GA
Lack: Graue Pulverbeschichtung
Garantie: Eingeschränkte Garantie für fünf Jahre
Montageschablone: 76 mm x 169 mm
Windenabmessungen: 37,0 cm L x 11,5 cm T x 11,9 cm H
Windengewicht: 8,0 kg

WARN Industries, Inc. 89313A0

LEISTUNGSDATEN

Zugkraft pro Lage

Lage/kg

1/1814
2/1350
3/1161
4/1019

Last Stromstärke Geschwindigkeit
kg A m/min

1814 200,8 1,6
1360 137,4 2,2
907 106,4 3,0
454 61,8 4,2
0 21,6 5,7

Last Laufzeit Abstand Abkühlzeit

kg m (min)

0 2,5 min 14,2 12
227 2,0 min 9,8 10
455 1,5 min 6,4 10
907 45 sek 2,3 10
1630 30 sek 0,6 10

LASTZYKLEN

Bei Problemen während der Installation oder während des Betriebs der Winde:

1. Siehe Bedienungsanleitung und Installationsanweisungen. Darin fi nden
Sie Abbildungen und detaillierte Informationen zur Installation sowie
zum sicheren und richtigen Betrieb Ihrer Winde. Ferner sind darin eine
Ersatzteilliste und Montagezeichnungen enthalten. Wenn das Problem
damit nicht gelöst werden kann, mit Schritt 2 fortfahren.

2. Verbindung mit dem Händler aufnehmen, bei dem die Winde erworben
wurde. Wenn Sie auch nach Verständigung des Kundendiensts das Problem
nicht beheben können, fahren Sie mit Schritt 3 fort.

3. Setzen Sie sich mit einem auf der Rückseite des im Lieferumfang
enthaltenen Garantiescheins genannten zugelassenen WARN­Kundendienstzentrum in Verbindung. Bitte halten Sie beim Anruf folgende
Informationen bereit: Windenmodellbezeichnung und Kaufdatum sowie
Marke, Modell und Baujahr des Fahrzeugs.

4. Wenn das Problem nicht zu Ihrer Zufriedenheit behoben werden kann, setzen
Sie sich bitte mit dem Kundendienst von Warn Industries unter der folgenden
Nummer in Verbindung: [phone]. Bitte halten Sie beim Anruf
folgende Informationen bereit: Windenmodellbezeichnung und Kaufdatum
sowie Marke, Modell und Baujahr des Fahrzeugs. Warn Industries ist auch
im Internet erreichbar unter: www.warn.com

WARTUNGSANLEITUNG

WARN Industries, Inc. 89313A0

Drahtseilsatz, 5,6 mm x 16,76 m ....................................Best.-Nr. 68851

Synthetikseilset, 5,6 mm ................................................Best.-Nr. 77835

Schaltschützsatz, 12 V Gleichspannung, Albright SVC .......Best.-Nr. 89579

Fernsteuerung, 3-m-Kabel .............................................Best.-Nr. 64849

Anschluss, Fernsteuerung .............................................Best.-Nr. 89586

Rollenseilführungsset ....................................................Best.-Nr. 29256

Gussseilführungsset .......................................................Best.-Nr. 89583

Platte, Seilführungsmontage .........................................Best.-Nr. 69646

Hakenset, 8 mm Lastöse mit Gurt .................................Best.-Nr. 39557

Gurt, Haken ...................................................................Best.-Nr. 69645

Wippenschalter Armaturenbrett ......................................Best.-Nr . 89587

Fernsteuerung, schnurlos ...............................................Best.-Nr. 74500

Anschlussschutzmanschette, 6 GA (2 Paar) ..................Best.-Nr. 76997

Kabelsatz, 6 GA schwarz/rot, 0,91 m .............................Best.-Nr. 76855

Kabelsatz, 6 GA blau/gelb, 2,44 m .................................Best.-Nr. 76856

WARTUNGS-/AUFRÜST-SETS

WINDEN-SERVICESETS

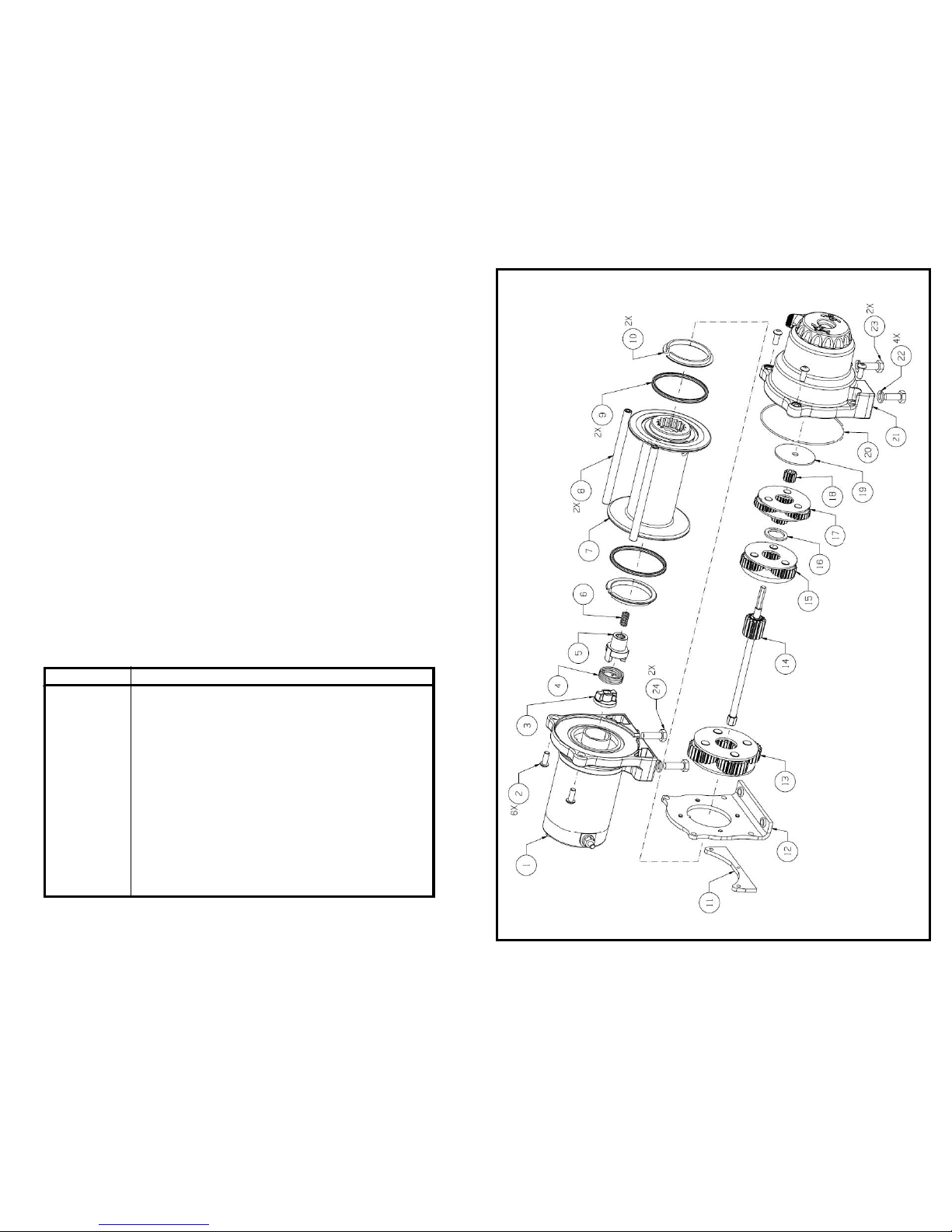

Set-Best.-Nr. Bestandteile des Sets

89580 1
89570 3, 4, 5, 6
74924 7
89581 (2) 8, 4 (2)
89551 (2) 9, 20
69637 (2) 10
74917 11, 12, (2) 2
89572 13
89582 14
89574 15, 16
89575 17, 16
89576 18, 19
89577 21
74930 (4) 23, (2) 24, (4) 22

WARN Industries, Inc. 89313A0

WARN Industries, Inc. 89313A0

VANTAGE 4000

Artikelnummer: 89040, 91040
Klassad dragkraft, lina: 1814 kg
Motor: 12 V likström, 1,4 hk (1,0 kW) permanent magnet, kapslad
Reglage: Instrumentbrädemonterad kontakt
Utväxling : 3-stegs planetarisk
Utväxling: 180:1
Koppling (frispolande): Kamaktiverad
Broms: Fjäder
Trumdiameter/-längd: 52 mm/74 mm
Fraktvikt: 14,5 kg
Lina: Vajer, Ø 5,5 mm x 15 m
Linledare: Vals
Rekommenderat batteri: 14 A/h minimum
Driftscykel: Intermittent
Batterikablar: 6 gauge
Finish: Grå pulverlack
Garanti: Begränsad fem år
Mönster för monteringsbultar: 76 mm x 169 mm
Vinschdimensioner: 37,0 cm x 11,5 cm x 11,9 cm (L x D x H)
Vinschvikt: 8,0 kg

WARN Industries, Inc. 89313A0

PRESTANDA

Dragkraft per lager

Lager / kg

1/1814
2/1350
3/1161
4/1019

Last Ström Hastighet
kg (Amps) m/min

1814 200,8 1,6
1360 137,4 2,2
907 106,4 3,0
454 61,8 4,2
0 21,6 5,7

Last Körtid Avstånd Avkylningstid

kg m (min)

0 2,5 min 14,2 12
227 2,0 min 9,8 10
455 1,5 min 6,4 10
907 45 sek 2,3 10
1630 30 sek 0,6 10

DRIFTSCYKLER

Om du får problem under installation eller användning av vinschen, följ dessa
steg så att du kan lösa problemet:

1. Läs i bruksanvisningen och installationsanvisningarna. Där fi nns
illustrationer och detaljerad information om hur installation och
säker och riktig användning av vinschen ska ske. Där fi nns även
reservdelsförteckning och sammansättningsschema. Om du inte
kan lösa problemet, gå till steg 2.

2. Kontakta återförsäljaren där du köpte vinschen. Om du, efter att
ha diskuterat problemet med deras reservdels- och servicepersonal,
fortfarande inte kan lösa problemet, gå till steg 3.

3. Kontakta ett av WARN auktoriserat serviceställe enligt listan på baksidan
av bifogat garantibevis. Vid kontakt ska följande information anges:
vinschens modellnummer och inköpsdatum, fordonets fabrikat, modell
och tillverkningsår.

4. Om du inte är nöjd med resultatet, kontakta Warn Industries kundtjänst:
1-800-543-9276. Vid kontakt ska följande information anges: vinschens
modellnummer och inköpsdatum, fordonets fabrikat, modell och
tillverkningsår. Du kan även kontakta Warn Industries genom att besöka
vår webbsida: www.warn.com

SERVICEANVISNINGAR

WARN Industries, Inc. 89313A0

Vajersats, 7/32” x 55’ ..........................................................Art. nr 68851

Syntetisk lina, sats, 7/32” ...................................................Art. nr 77835

Kontaktor, 12 V DC, Albright SVC ......................................Art. nr 89579

Fjärrkontroll, 3,3 m. kabel ..................................................Art. nr 64849

Sockelmonteringssats, fjärrkontroll ....................................Art. nr 89586

Linledarrulle, sats ..............................................................Art. nr 29256

Gjuten profi l för linledare, sats ............................................Art. nr 89583

Platta, linledarmontering ....................................................Art. nr 69646

Krok, sats, 5/16” schackel med rem .................................Art. nr 39557

Stropp .................................................................................Art. nr 69645

Vippkontakt, instrumentbrädemonterad ..............................Art. nr 89587

Fjärrkontroll, trådlös ............................................................Art. nr 74500

Kabelskor, 6ga (2 par) ........................................................Art. nr 76997

Kabelmonteringssats, 6ga svart/röd 36” .............................Art. nr 76855

Kabelmonteringssats, 6ga blå/gul 96” ................................Art. nr 76856

SERVICE-/UPPGRADERINGSSATS

SERVICESATSER, VINSCH

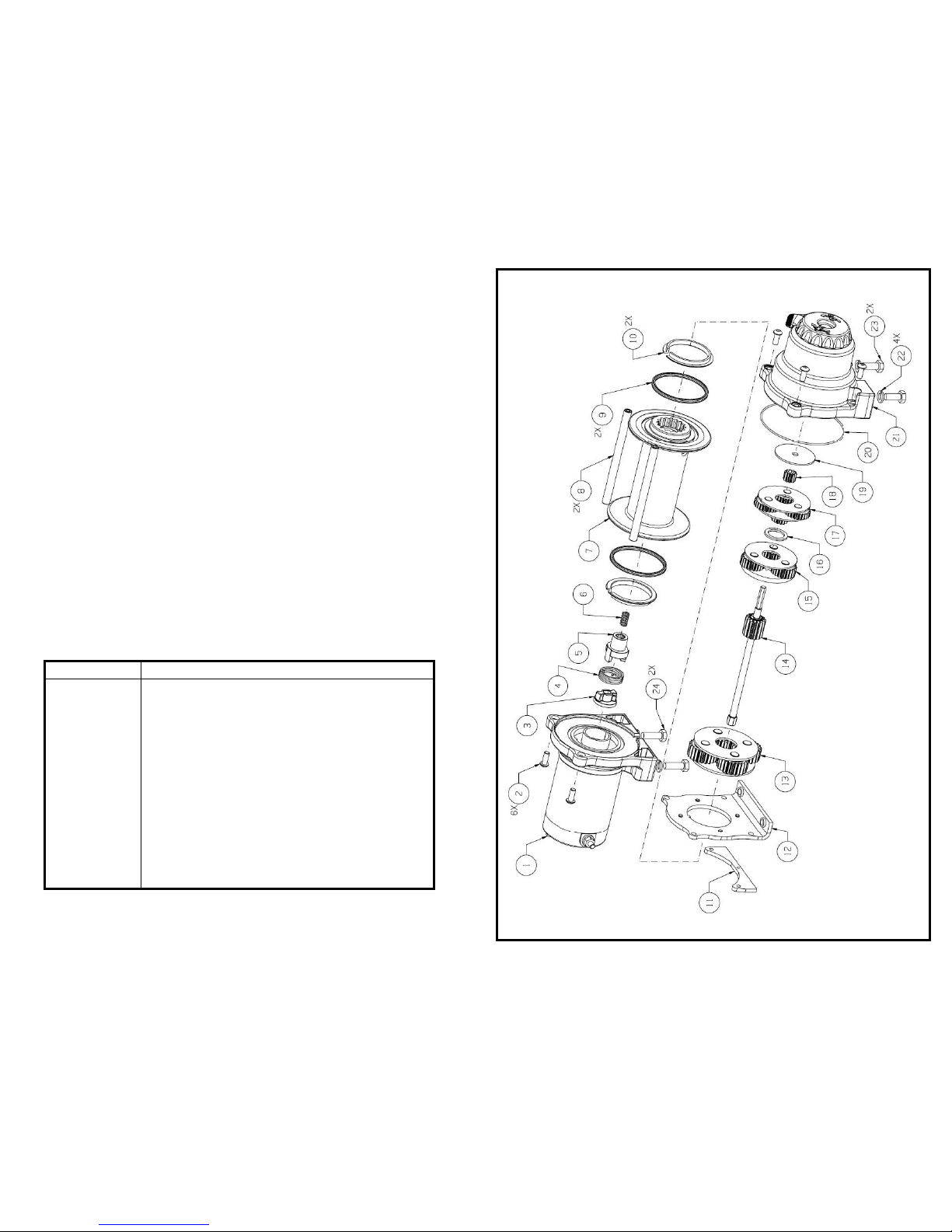

Satsens art.nr. Artiklar i sats

89580 1
89570 3, 4, 5, 6
74924 7
89581 (2) 8, 4 (2)
89551 (2) 9, 20
69637 (2) 10
74917 11, 12, (2) 2
89572 13
89582 14
89574 15, 16
89575 17, 16
89576 18, 19
89577 21
74930 (4) 23, (2) 24, (4) 22

WARN Industries, Inc. 89313A0

WARN Industries, Inc. 89313A0

VANTAGE 4000

Numero Pezzo: 89040, 91040
Trazione nominale linea: 1814 kg
Motore: 12 V c.c., 1,4 hp (1,0 kW) a magnete permanente, a tenuta stagna
Dispositivi di comando: Interruttore sul cruscotto
Rotismo: Planetario a 3 stadi
Rapporto di trasmissione: 180:1
Frizione (a svolgimento libero): Attivata a camma
Freno: A molla
Diametro/Lunghezza tamburo: 57/119mm
Peso di spedizione del kit: 14,5 kg
Fune: Fune metallica, Ø 5,5 mm x 15 m
Guida: A rullo
Batteria consigliata: 14 A/ora minimo
Utilizzazione: Intermittente
Cavi della batteria: Misura 6
Finitura: Verniciato a polvere grigia
Garanzia: Limitata di 5 anni
Schema dei bulloni di montaggio: 76mm x 169mm
Dimensioni verricello: 37,0 cm di lunghezza x 11,5 cm di profondità x 11,9 cm

di altezza
Peso verricello: 8,0 kg

WARN Industries, Inc. 89313A0

PRESTANDA

Trazione per strato

Strato/Kg

1/1814
2/1350
3/1161
4/1019

Carico Corrente Velocità
kg Ampere m/min

1814 200,8 1,6
1360 137,4 2,2
907 106,4 3,0
454 61,8 4,2
0 21,6 5,7

Carico Tempi di Distanza Tempi di

funzionamento raffreddamento
kg m (min)

0 2,5 min 14,2 12
227 2,0 min 9,8 10
455 1,5 min 6,4 10
907 45 sec 2,3 10
1630 30 sec 0,6 10

DRIFTSCYKLER

Se ci si trova in diffi coltà durante l’installazione o l’uso del verricello, seguire
i punti sotto indicati per risolvere il problema:

1. Fare riferimento alle Istruzioni di installazione e al Manuale dell’operatore.
La documentazione contiene informazioni dettagliate su come installare
e usare il verricello in condizioni di sicurezza. In essa sono inclusi anche la
distinta dei pezzi di ricambio e gli schemi di montaggio. Se non si è in grado
di risolvere il problema, passare alla fase 2.

2. Mettersi in contatto con il rivenditore presso il quale si è acquistato il ver­ricello. Se dopo aver discusso del problema con gli incaricati dell’assistenza
del rivenditore non si è ancora risolto il problema, passare alla fase 3.

3. Mettersi in contatto con un Centro autorizzato di assistenza WARN sceg­liendolo dall’elenco fornito sul lato posteriore del foglio di garanzia allegato
al prodotto. Quando si chiama si dovranno avere le seguenti informazioni a
portata di mano: numero di modello del verricello e data
di acquisto, marca, modello e anno del veicolo.

4. Se il problema non è risolto in modo soddisfacente, mettersi in contatto con
l’assistenza clienti di Warn Industries al numero: 1-800-543-9276. Quando
si chiama si dovranno avere le seguenti informazioni a portata di mano: nu­mero di modello del verricello e data di acquisto, marca, modello e anno del
veicolo. Ci si può mettere in contatto con Warn Industries anche visitando il
nostro sito Web all’indirizzo: www.warn.com

ISTRUZIONI PER L’ASSISTENZA

WARN Industries, Inc. 89313A0

Gruppo fune metallica, 5,5mm x 16,8 m..................................PN 68851

Kit fune sintetica, 5,5mm .........................................................PN 77835

Contattore, 12 V c.c., Albright SVC .........................................PN 89579

Comando a distanza; cavo conduttore di 3 m .........................PN 64849

Gruppo della presa, comando a distanza ................................PN 89586

Kit guida a rullo ........................................................................PN 29256

Kit guida a cubia ......................................................................PN 89583

Piastra, montaggio dotato di guida ..........................................PN 69646

Kit gancio, perno di chiusura 7,9 mm con cinghia ...................PN 39557

Cinghia, gancio ........................................................................PN 69645

Interruttore a bilanciere sul cruscotto ......................................PN 89587

Comando a distanza, wireless.................................................PN 74500

Protezioni elettriche, misura 6 (due paia) ................................PN 76997

Kit gruppo cavi, misura 6, nero/rosso 0,91 m ..........................PN 76855

Kit gruppo cavi, misura 6, blu/giallo 2,44 m .............................PN 76856

KIT DI AGGIORNAMENTO/ASSISTENZA

KIT DI MANUTENZIONE DEL VERRICELLO

Kit PN Contenuto del kit

89580 1
89570 3, 4, 5, 6
74924 7
89581 (2) 8, 4 (2)
89551 (2) 9, 20
69637 (2) 10
74917 11, 12, (2) 2
89572 13
89582 14
89574 15, 16
89575 17, 16
89576 18, 19
89577 21
74930 (4) 23, (2) 24, (4) 22

WARN Industries, Inc. 89313A0

WARN Industries, Inc. 89313A0

VANTAGE 4000

Número da peça: 89040, 91040
Tração nominal da linha: 1814 kg
Motor: 12 V CC, 1,4 hp (1,0 kW) – magnético permanente, vedado
Controles: balancim montado no painel
Trem de engrenagem: Planetário de 3 estágios
Razão da engrenagem: 180:1
Embreagem (movimentação livre): Ativada por excêntrico
Freio: Mola
Diâmetro/comprimento do tambor: 52 mm/74 mm
Peso de embarque do kit: 14,5 kg
Cabo: Aço, Ø 5,5 mm x 15 m
Cabo guia: Rolete
Bateria recomendada: 14 A/hora, mínimo
Ciclo de trabalho: Intermitente
Fios da bateria: 6 de calibre
Acabamento: Camada de pó cinza
Garantia: Limitada, 5 anos
Padrão do parafuso de montagem: 76 mm x 169 mm
Dimensões do guincho: 37,0 cm C x 11,5 cm P x 11,9 cm A
Peso do cabo: 8 kg

WARN Industries, Inc. 89313A0

DADOS DE DESEMPENHO

Tração por camada

Camada/kg

1/1814
2/1350
3/1161
4/1019

Carga Corrente Velocidade
kg (amperes) m/min

1814 200,8 1,6
1360 137,4 2,2
907 106,4 3,0
454 61,8 4,2
0 21,6 5,7

Carga Tempo de Distância Tempo de

operação resfriamento
kg m (min)

0 2,5 min 14,2 12
227 2,0 min 9,8 10
455 1,5 min 6,4 10
907 45 seg 2,3 10
1630 30 seg 0,6 10

CICLOS DE TRABALHO

Se houver algum problema durante a instalação ou a operação do guincho,
siga as etapas de solução abaixo:

1. Consulte o guia do operador e instruções de instalação. Ele contém ilust­rações e informações detalhadas sobre a instalação e operação segura e
adequada do guincho. Inclui também uma relação das peças de reposição
e diagramas de montagem. Se não conseguir resolver o problema, passe
para a etapa 2.

2. Contate o revendedor onde comprou o guincho. Se o problema persistir
após conversar sobre o problema com o pessoal de peças e manutenção,
passe para a etapa 3.

3. Ligue para um Centro de Serviço Autorizado WARN que consta na lista for­necida na parte de trás da folha de garantia que acompanha o produto. Ao
ligar, esteja com as seguintes informações: número do modelo do guincho e
data da compra, fabricante, modelo e ano do veículo.

4. Se não conseguir resolver o problema de forma satisfatória, ligue para o
Atendimento ao Cliente da Warn Industries: 1-800-543-9276. Ao ligar, es­teja com as seguintes informações: número do modelo do guincho e data da
compra, fabricante, modelo e ano do veículo. Ou contate a Warn Industries
pelo website: www.warn.com

INSTRUÇÕES DE MANUTENÇÃO

WARN Industries, Inc. 89313A0

Cjto. cabo de aço 5,5 mm x 16,7 m .........................................PN 68851

Kit de cabo sintético, 5,5 mm ..................................................PN 77835

Kit de contactor 12 V CC, Albright SVC...................................PN 89579

Controle remoto, fi o de 3 m .....................................................PN 64849

Conjunto de soquete, controle remoto ....................................PN 89586

Kit do guia do rolete.................................................................PN 29256

Kit de cabo de guia da guia fi xa ..............................................PN 89583

Placa, montagem do cabo guia ...............................................PN 69646

Kit de gancho, forquilha com correia, 8 mm ............................PN 39557

Correia, gancho ......................................................................PN 69645

Chave balancim de painel .......................................................PN 89587

Controle remoto, sem fi o .........................................................PN 74500

Capa elétrica, 6 cal. (2 pares) .................................................PN 76997

Kit do cjto. de cabos, 6 cal., preto/vermelho 91 cm .................PN 76855

Kit do cjto. de cabos, 6 cal., azul/amarelo 244 cm ..................PN 76856

KITS DE MANUTENÇÃO/UPGRADE

KITS DE MANUTENCÃO DO GUINCHO

NP do Kit Itens no Kit

89580 1
89570 3, 4, 5, 6
74924 7
89581 (2) 8, 4 (2)
89551 (2) 9, 20
69637 (2) 10
74917 11, 12, (2) 2
89572 13
89582 14
89574 15, 16
89575 17, 16
89576 18, 19
89577 21
74930 (4) 23, (2) 24, (4) 22

WARN Industries, Inc. 89313A0

WARN Industries, Inc. 89313A0

VANTAGE 4000

Onderdeelnummer: 89040, 91040
Nominale trekkracht: 1814 kg
Motor: 12V DC, 1,0 kW (1,4 pk) permanente magneet, afgedicht
Besturing: Op dashboard gemonteerde tuimelschakelaar
Tandwielstelsel: 3-traps, planetair
Tandwielverhouding: 180:1
Koppeling (vrij draaiend): Door nokken geactiveerd
Rem: Veer
Diameter/lengte van trommel: 52 mm / 74 mm
Gewicht van set bij levering: 14,5 kg
Kabel: staalkabel, Ø 5,5 mm x 15 m
Kabelgeleider: Rol
Aanbevolen accu: Minimaal 14 Ah
Bedrijfscyclus: Met onderbrekingen
Accukabels: Gauge 6
Afwerking: Grijze poedercoating
Garantie: Beperkt, vijf jaar
Patroon van montagebouten: 76 mm x 169 mm
Afmetingen lier: 37,0 cm L x 11,5 cm D x 11,9 cm H
Gewicht lier: 8,0 kg

WARN Industries, Inc. 89313A0

PRESTATIEGEGEVENS

Trekkracht per laag

Laag/kg

1/1814
2/1350
3/1161
4/1019

Belasting Stroomsterkte Snelheid
kg A m/min

1814 200,8 1,6
1360 137,4 2,2
907 106,4 3,0
454 61,8 4,2
0 21,6 5,7

Belasting Inschakelduur Afstand Koeltijd

kg m min

0 2,5 min 14,2 12
227 2,0 min 9,8 10
455 1,5 min 6,4 10
907 45 sek 2,3 10
1630 30 sek 0,6 10

BEDRIJFSCYCLUS

Als u tijdens de installatie of bediening van de lier een probleem ondervindt,
volgt u de onderstaande stappen om het probleem op te lossen:

1. Raadpleeg de gebruikshandleiding en de montage-instructies. Hier vindt u
afbeeldingen en gedetailleerde informatie over de montage en het veilige en
correcte gebruik van de lier. Bovendien vindt u hier een vervangingsonder­delenlijst en montageschema’s. Als u het probleem niet kunt oplossen, gaat
u naar stap 2.

2. Neem contact op met de dealer waar u de lier hebt gekocht. Als u het
probleem na overleg met personeel voor onderhoud en onderdelen nog
niet kunt oplossen, gaat u naar stap 3.

3. Bel een erkend WARN-servicecentrum uit de lijst aan de achterzijde van het
garantieblad dat bij het product is geleverd. Zorg dat u de volgende informa­tie bij de hand hebt wanneer u belt: modelnummer en aankoopdatum van de
lier, merk, model en jaar van het voertuig.

4. Als het probleem niet naar tevredenheid kan worden opgelost, kunt u bellen
naar de klantenservice van Warn Industries in de VS: 1-800-543-9276. Zorg
dat u de volgende informatie bij de hand hebt wanneer u belt: modelnummer
en aankoopdatum van de lier, merk, model en jaar van het voertuig. U kunt
ook naar de website van Warn Industries gaan om contact op te nemen:
www.warn.com

ONDERHOUDSINSTRUCTIES

WARN Industries, Inc. 89313A0

Staalkabel, 7/32” x 55 ft ...........................................................PN 68851

Synthetische kabelset, 7/32” ..................................................PN 77835

Schakelaarset 12 VDC, Albright SVC ......................................PN 89579

Afstandsbediening, verbindingsdraad van 10 ft .....................PN 64849

Aansluiting, afstandsbediening ...............................................PN 89586

Kabelgeleiderolset ..................................................................PN 29256

Geleidesleufset ........................................................................PN 89583

Plaat, kabelgeleidermontage ..................................................PN 69646

Haakset, gaffelpen van 5/16” met band ..................................PN 39557

Band, haak .............................................................................PN 69645

Tuimelschakelaar dashboard ..................................................PN 89587

Afstandsbediening, draadloos .................................................PN 74500

Manchet elektrische accupool, ga. 6 (2 stuks) ........................PN 76997

Kabelset, ga. 6, zwart/rood 36”................................................PN 76855

Kabelset, ga. 6, blauw/geel 96” ...............................................PN 76856

ONDERHOUDS-/UPGRADESETS

LIERONDERHOUDSSETS

PN van set Items in set

89580 1
89570 3, 4, 5, 6
74924 7
89581 (2) 8, 4 (2)
89551 (2) 9, 20
69637 (2) 10
74917 11, 12, (2) 2
89572 13
89582 14
89574 15, 16
89575 17, 16
89576 18, 19
89577 21
74930 (4) 23, (2) 24, (4) 22

WARN Industries, Inc. 89313A0

WARN Industries, Inc. 89313A0

VANTAGE 4000

Osanumero: 89040, 91040
Nimellinen vetokyky: 1814 kg
Moottori: 12 V (tasavirta), 1,4 hv (1,0 kW), kestomagneetti, tiivistetty
Ohjaus: Kojelautaan kiinnitettävä keinukytkin
Hammaspyörästö: 3-vaiheinen planeettapyörästö
Välityssuhde: 180:1
Kytkin (vapaakelaus): Ohjausnokan käyttämä
Jarru: Jousi
Kelan läpimitta/pituus: 52/74 mm
Sarjan kuljetuspaino: 14,5 kg
Köysi: Vaijeri, Ø 5,5 mm x 15 m
Ohjain: Rulla
Suositeltu akku: Vähintään 14 Ah
Käyttöjakso: Ajoittainen
Akun johtimet: 6 gauge
Pinnoite: Harmaa jauhepinnoite
Takuu: Rajoitettu, viisi vuotta
Kiinnityspulttien kuvio: 76 x 169 mm
Vinssin mitat: 37,0 cm pit. x 11,5 cm syv. x 11,9 cm kork.
Paino: 8,0 kg

WARN Industries, Inc. 89313A0

SUORITUSKYKYTIEDOT

Kerroksen
vetovoima

Kerros/kg

1/1814
2/1350
3/1161
4/1019

Kuormitus Virta Nopeus
kg A m/min

1814 200,8 1,6
1360 137,4 2,2
907 106,4 3,0
454 61,8 4,2
0 21,6 5,7

Kuormitus Käyttöaika Etäisyys Jäähtymisaika

kg m min

0 2,5 min 14,2 12
227 2,0 min 9,8 10
455 1,5 min 6,4 10
907 45 sek 2,3 10
1630 30 sek 0,6 10

KÄYTTÖJAKSOT

Jos vinssin asennuksessa tai käytössä ilmenee ongelmia, selvitä ne
seuraavasti:

1. Lue käyttöopas ja asennusohjeet. Niissä on kuvia ja yksityiskohtai­sia tietoja vinssin asennuksesta ja turvallisesta ja oikeasta käytöstä.
Ne sisältävät lisäksi varaosaluettelon ja kokoonpanokaavioita.
Jos et pysty ratkaisemaan ongelmaa, siirry vaiheeseen 2.

2. Ota yhteyttä liikkeeseen, josta ostit vinssin. Jos et vieläkään pysty rat­kaisemaan ongelmaa keskusteltuasi siitä liikkeen varaosa- ja huoltohen­kilöstön kanssa, siirry vaiheeseen 3.

3. Soita WARNin valtuutettuun huoltokeskukseen, joka on tuotteen mu­kana tulevan takuupaperin kääntöpuolella olevassa luettelossa. Kun soi­tat, valmistaudu antamaan seuraavat tiedot: vinssin mallinumero ja
ostopäivä, ajoneuvon merkki, malli ja vuosi.

4. Jos et saa ongelmaa ratkaistua tyydyttävällä tavalla, soita Warn Indus­triesin asiakaspalveluun numerossa 1-800-543-9276 (vain Yhdysval­loissa). 1-800-543-9276. Kun soitat, valmistaudu antamaan seuraavat
tiedot: vinssin mallinumero ja ostopäivä, ajoneuvon merkki, malli ja
vuosi. Voit ottaa myös yhteyttä Warn Industriesiin sen WWW-sivuston
kautta: www.warn.com

HUOLTO-OHJEET

WARN Industries, Inc. 89313A0

Vaijerikokoonpano, 7/32” x 1 676,40cm ..................................PN 68851

Köysisarja, synteettinen, 7/32” ...............................................PN 77835

Kontaktorisarja, 12 VDC, Albright SVC....................................PN 89579

Kauko-ohjain, 10ft johto ..........................................................PN 64849

Kauko-ohjaimen pistorasiakokoonpano ..................................PN 89586

Ohjainrullasarja .......................................................................PN 29256

Ohjainsilmäkesarja ..................................................................PN 89583

Levy, ohjaimen kiinnike ...........................................................PN 69646

Koukkusarja, 8 mm:n hihnallinen haarukkaluistokoukku ........PN 39557

Hihna, koukku .........................................................................PN 69645

Kojelaudan keinukytkin ............................................................PN 89587

Kauko-ohjain, langaton ............................................................PN 74500

Liitinsuojus, 6 ga. (2 paria) ......................................................PN 76997

Kaapelikokoonpanosarja, 6 ga. musta/punainen 36” ..............PN 76855

Kaapelikokoonpanosarja, 6 ga. sini/keltainen 96” ...................PN 76856

HUOLTO-/PARANNUSSARJAT

VINSSIEN HUOLTOSARJAT

PN-sarja Sarjan sisältö

89580 1
89570 3, 4, 5, 6
74924 7
89581 (2) 8, 4 (2)
89551 (2) 9, 20
69637 (2) 10
74917 11, 12, (2) 2
89572 13
89582 14
89574 15, 16
89575 17, 16
89576 18, 19
89577 21
74930 (4) 23, (2) 24, (4) 22

WARN Industries, Inc. 89313A0
